Оцинкованный лист. Различия ГОСТ 14918-80 и 52246-2004.

Главная \ НОРМАТИВНЫЕ ДОКУМЕНТЫ (скачать) \ ГОСТы на сталь (сырье) \ Оцинкованный лист. Различия ГОСТ 14918-80 и 52246-2004.

Прокат листовой горячеоцинкованный производится в России целым рядом предприятий, в числе которых такие гиганты как Северсталь, Магнитогорский металлургический комбинат, Новолипецкий металлургический комбинат, а так же несколько небольших производителей, которые только наносят цинковое покрытие на лист, произведенный на комбинатах. На территории России в настоящий момент действуют два стандарта на оцинкованный лист – ГОСТ 14918-80 и ГОСТ Р 52246-2004.

ГОСТ 14918-80 разработан Государственным комитетом СССР по стандартам и введен в 1981 году. Настоящий стандарт разработан для Союза ССР и действовал на всей территории.

ГОСТ Р 52246-2004 разработан Государственным комитетом Российской Федерации по стандартизации метрологии как национальный стандарт Российской Федерации и введен с 2005 года.

Оба стандарта являются действующими по настоящий момент. Однако, ГОСТ Р 52246-2004 является значительно более современным, предъявляющим более четкие и строгие требования к прокату. В новом стандарте введено много новых понятий, отражающих современные требования потребителей к оцинкованному прокату.

Тип покрытия

В ГОСТ Р 52246-2004 появилось новое понятие Железоцинковое покрытие, не упоминавшееся в ГОСТ 14928-80, в то время как эта технология уже существовала. Новый ГОСТ ввел это понятие, чем узаконил применения подобного проката. Таким образом, в настоящий момент существуют два типа покрытия, закрепленные в ГОСТ:

ГЦ – прокат с цинковым покрытием
ГЖЦ – прокат с железоцинковым покрытием.

Железоцинковое покрытие – покрытие, полученное в результате специальной термической обработки проката с цинковым покрытием, при котором происходит диффузия цинкового покрытия и стальную основу. Такой прокат отличается серым цветом, отсутствием узора кристаллизации и блеска.

Марки

Оцинкованный прокат общего назначения, для штамповки или профилирования в настоящий момент Российские производители изготавливают по ГОСТ 52246-2004, который соответствует маркам международных стандартов ИСО. Соответствие маркам европейских стандартов EN10142:2000 и EN10147:1991 приведено в таблице:

ГОСТ 52246-2004	EN10142:2000	EN10147:1991	ГОСТ 14918-80
01			ОН
02	DX51D		ОН
03	DX52D		ХШ
04	DX53D
05	DX54D
06	DX56D
220		S220GD	ХП
250		S250GD
280		S280GD
320		S320GD
350		S350GD

Виды покрытия

В соответствии с ГОСТ 52246-2004 оцинкованный лист производят трех видов покрытия по узору кристаллизации и отделке поверхности:

Н – с нормальным узором кристаллизации цинка (КР)
НД – с нормальным узором кристаллизации цинка дрессированное (КР)
М – с минимальным узором кристаллизации цинка (МТ)
МД – с минимальным узором кристаллизации цинка дрессированное (МТ)
ЖЦ – железоцинковое
ЖЦД – железоцинковое дрессированное

В скобках указаны виды покрытия, установленные ГОСТ 14918-80.

Выбор вида покрытия, как правило, дело вкуса, на технические характеристики оцинкованного листа вид покрытия влияния практически не оказывает. Более важным для потребителя является правильный выбор группы назначения и способности к вытяжки (марки), так как эти параметры во многом определяют дальнейшее использование оцинкованного листа.

В то же время, железоцинковое покрытие, благодаря технологии термической обработки значительно более устойчиво к растрескиванию и отслоению при профилировании и штамповке, но имеет грязно-серый цвет, поэтому обычно используется при производстве оцинкованных листов под покраску и полимерное покрытие.

Толщина покрытия

Важный параметр для оцинкованного листа – толщина покрытия. Очевидно, что с увеличением толщины цинкового покрытия, увеличивается срок эксплуатации изделия, который определяется качеством защиты от коррозии. Однако при выборе слишком толстого покрытия увеличиваются риски растрескивания или отслоения цинкового покрытия при штамповке или профилировании.

Работа с таким изделием требует большей осторожности и деликатности. Одновременно, выбор слишком толстого покрытия часто не целесообразен по экономическим соображениям, потому как удорожает конечное изделие.

Оцинкованный прокат с большой толщиной покрытия и весом более 140 г/м2, обычно используют при наружном применении, без дополнительного лако-красочного или полимерного покрытия.

В таблице приведены сравнительные характеристики толщины цинкового покрытия для листов, изготовленных по ГОСТ 14918-80 и ГОСТ 52246-2004:

ГОСТ 14918-80		ГОСТ Р 52246-2004
Класс	Толщина, мкм	Класс (масса)	Толщина, мкм
П	40-60	Z600	42
1	18-40	Z450	32
		Z350	25
		Z275	19
2	10-18	Z225	16
		Z200	14
		Z180	13
		Z140	9
Нет		Z100	7
		Z80	5,5
		Z60	4

Класс покрытия по ГОСТ 52246-2004 отражает минимальное значение массы покрытия, нанесенного с двух сторон проката, г/м2. По ГОСТ Р 52246-2004 толщина покрытия определяется по среднему значению, полученному по трем образцам. В таблице приведены минимальные справочные значения толщины покрытия. Фактические значения могут превышать, указанные в таблице.

Другие характеристики

По точности проката оцинкованный лист подразделяют на:

Б – нормальной точности
А – повышенной точности
В – высокой точности

По характеру кромки прокат может быть:

О – с обрезной кромкой
НО – с необрезной кромкой

По способу консервации оцинкованный прокат поставляют:

ПС – пассивированный
ПР – промасленный
ПП – пассивированный и промасленный

Какой оцинкованный лист выбрать?

При выборе подходящих параметров оцинкованного листа не обойтись без инженерных расчетов, однако и они не способны поставить окончательную точку в этом вопросе. Прокат с подобранными параметрами должен пройти испытания на рабочем оборудовании, и только после этого можно будет судить – правильно ли сделан выбор параметров.

Зачастую, на новом оборудовании приходится пробовать лист различных марок, с различными характеристиками, чтобы опытно – экспериментальным путем подобрать подходящие характеристики и сформулировать окончательные требования к оцинкованному прокату.

В зависимости от типа и возраста оборудования, установленного на металлургическом комбинате или заводе, оцинкованный лист может быть произведен по любому из указанных стандартов. Кроме того, на территорию России в больших количествах импортируется оцинкованный лист из стран ближнего зарубежья (бывших Советских республик) – Украины и Казахстана, где ГОСТ Р не действует. Выбор же остается за потребителем. Какой оцинкованный лист покупать для Ваших нужд – решать Вам.

Время последней модификации 1462355067

Лист оцинкованный ГОСТ 19904

Главная → Продукция → Листовой прокат → Лист оцинкованный

Энергоальянс

Ежедневно обновляемый актуальный прайс-лист по наличию и цене!

Скидки при объёмах!
Резка в размер!

Наши партнеры:

Наименование	Тонна	Лист
Лист оцинкованный 0,512502500 Сталь: ст08	80 000	1 040
Лист оцинкованный 0,5512502500 Сталь: ст08	80 000	1 120
Лист оцинкованный 0,712502500 Сталь: ст08	79 000	1 422
Лист оцинкованный 0,812502500 Сталь: ст08	79 000	1 738
Лист оцинкованный 1,012502500 Сталь: ст08	79 000	2 054
Лист оцинкованный 1,212502500 Сталь: ст08	79 000	2 449
Лист оцинкованный 1,512502500 Сталь: ст08	79 000	3 002
Лист оцинкованный 2,012502500 Сталь: ст08	79 000	4 029

Лист оцинкованный ГОСТ

Листовой оцинкованный прокат изготавливается из холоднокатаной углеродистой рулонной стали. Для оцинкования используется цинк марок Ц1 и Ц0, а в некоторых случаях, для придания изделию дополнительных свойств, добавляется свинец, алюминий и прочие металлы.

Цена за лист

Оцинкованный лист – такой элемент применяют во всех областях строительных работ. Он имеет массу положительных качеств, среди которых удобство, универсальность, доступная стоимость. На складе в Екатеринбурге вы найдете широкий ассортимент оцинкованного листа. Среди доступных размеров имеется лист оцинкованный 0,5 мм, 0,7 мм, 1 мм, 1,2 мм, 1,5 мм, 2 мм и 3 мм в толщину. Итоговая стоимость листового проката зависит от размеров и толщины изделия. Однако, не всегда оцинкованный лист 0,5 мм является самым дешевым. Технология изготовления и рыночный спрос также формируют цену оцинковки. В отдельных случаях предпочтительнее заказать лист плоский оцинкованный 1,5 мм или более.

Лист оцинкованный купить в Екатеринбурге

Физические свойства материала во многом зависят от равномерности нанесения антикоррозийного покрытия. Роль последнего выполняет цинк либо его сплавы. Наносится вещество гальваническим методом либо способом горячего оцинкования. Первый считается более затратным, поэтому используют его реже. При нанесении расплава цинка расходы минимальные. Это способствует использованию более толстого слоя. Конечный продукт отличается длительным сроком эксплуатации. Текстура покрытия может быть гладкой либо узорчатой. Защитный слой наносят с одной или двух сторон. Независимо от вида и толщины покрытия, листы хорошо гнутся, легко вальцуются, а также вытягиваются и штампуются.

Лист оцинкованный в Екатеринбурге

Материал обладает отличными антикоррозийными характеристиками. Он износоустойчив, что исключает риск возникновения деформаций и повреждений. Оцинкованный лист используют для установки кровли, а также для изготовления облицовки, оградительных конструкций, водосточных систем. Так как материал неограниченно долго может выдерживать вредное воздействие окружающей среды, он отлично подходит для изготовления ответственных деталей, а именно кожухов и корпусов машин, а так же вентиляционных и водосточных системы и др.

Спасибо! Ваша заявка успешно отправлена.

Менеджер свяжется с Вами.

Лист оцинкованный ГОСТ 14918-80 » Металлургпром

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТАЛЬ ТОНКОЛИСТОВАЯ ОЦИНКОВАННАЯ С НЕПРЕРЫВНЫХ ЛИНИЙ

Технические условия

Continuously galvanized sheet steel. Specifications

ГОСТ
14918-80

Взамен
ГОСТ 14918-69

Постановлением Государственного комитета СССР по стандартам от 31 марта 1980 г. № 1465 дата введения установлена

01.07.81

Ограничение срока действия снято по протоколу № 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

Настоящий стандарт распространяется на листовую и рулонную холоднокатаную сталь, оцинкованную горячим способом в агрегатах непрерывного цинкования, предназначенную для холодного профилирования, под окраску, изготовления штампованных деталей, посуды, тары и других металлических изделий.

Показатели технического уровня, установленные настоящим стандартом, соответствуют требованиям высшей и первой категории качества.

1. КЛАССИФИКАЦИЯ

1.1. Сталь тонколистовая оцинкованная (ОЦ) подразделяется:

по назначению на группы

для холодной штамповки – ХШ,
для холодного профилирования – ХП,
под окраску (дрессированная) – ПК,
общего назначения – ОН;

по способности к вытяжке
(сталь группы XШ) на категории

нормальной вытяжки – Н,
глубокой вытяжки – Г,
весьма глубокой вытяжки – ВГ;

по равномерности толщины цинкового покрытия

с нормальной разнотолщинностью – HP,
с уменьшенной разнотолщинностью – УР.

(Измененная редакция, Изм. № 1).

1.2. По согласованию потребителя с изготовителем оцинкованная сталь может изготовляться:

с узором кристаллизации – КР,
без узора кристаллизации – МТ.

1.3. В зависимости от толщины покрытия оцинкованная сталь делится на три класса в соответствии с указанными в табл. 1.

Таблица 1

Класс толщины	Масса 1 м² слоя покрытия, нанесенного с двух сторон, г	Толщина покрытия, мкм
П (повышенный)	Св. 570 до 855 включ.	Св. 40 до 60 включ.
1	Св. 258 до 570 включ.	Св. 18 до 40 включ.
2	От 142,5 до 258 включ.	Св. 10 до 18 включ.

При изготовлении стали с дифференцированным покрытием толщина его на одной стороне листа должна соответствовать 2-му классу, а на другой стороне – классу П (для листов) или классу 1.

2. СОРТАМЕНТ

2. 1. Оцинкованную сталь изготовляют шириной от 710 до 1500 мм включительно, толщиной от 0,5 до 3,0 мм включительно.

2.2. Размеры, предельные отклонения и другие требования к сортаменту должны соответствовать требованиям ГОСТ 19904-74.

Оцинкованную сталь, которой в установленном порядке присвоен государственный Знак качества, изготовляют:

с серповидностью рулонной стали не более 6 мм на 3 м длины;
с плоскостностью ПВ и ПУ и допускаемыми отклонениями толщины по нормам повышенной точностью прокатки;
с телескопичностью рулонов при ширине стали до 1000 мм не более 30 мм.

Примеры условных обозначений

Оцинкованная сталь толщиной 0,8, шириной 1000, длиной 2000 мм, нормальной точности прокатки Б, нормальной плоскотности ПН, с необрезной кромкой НО группы ОН, с узором кристаллизации КР, первого класса цинкового покрытия по ГОСТ 14918-80:

Оцинкованная рулонная сталь толщиной 1,2, шириной 1000 мм, повышенной точности прокатки А, с обрезной кромкой О, марки 08кп, весьма глубокой вытяжки ВГ, без узора кристаллизации МТ, с уменьшенной разнотолщинностью УР, второго класса покрытия по ГОСТ 14918-80:

Оцинкованная рулонная сталь с дифференцированным покрытием толщиной 0,5, шириной 710 мм, повышенной точности прокатки А, высокой плоскостными ПВ, с обрезной кромкой О, марки БСт3кп, под окраску ПК, без узора кристаллизации МТ с уменьшенной разнотолщинностью УР, с покрытием на одной стороне первого, а на другой второго класса по ГОСТ 14918-80:

Примечание. Категория стали ХШ в заказе не указывается, а в условных обозначениях проставляется индекс способности к вытяжке (Н, Г или ВГ).

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1. Оцинкованная сталь должна изготовляться в соответствии с требованиями настоящего стандарта по технической документации, утвержденной в установленном порядке.

3.2. Оцинкованную сталь изготовляют из углеродистой холоднокатаной рулонной стали с качеством поверхности по ГОСТ 16523-70. Марки стали должны соответствовать приведенным в табл. 1а.

Таблица 1а

Оцинкованная сталь		Марка холоднокатаной стали для изготовления оцинкованной стали
Группа	категория вытяжки	первой категории качества	высшей категории качества
ХШ	Н,Г	Марки стали с химическим составом по ГОСТ 9045-80, ГОСТ 1050-74 и ГОСТ 380-71	Марки стали с химическим составом по ГОСТ 9045-80, а также ГОСТ 1050-74 с содержанием серы не более 0,035% и фосфора – не более 0,20% и ГОСТ 380-71 с массовой долей серы не более 0,035% и фосфора – не более 0,025%.
ХШ	ВГ	08пс, 08кп, 08Ю по ГОСТ 9045-80 08пс, 08кп, 10кп по ГОСТ 1050-74	08пс, 08кп, 08Ю по ГОСТ 9045-80 08пс, 08кп, 10кп по ГОСТ 1050-74 с массовой долей серы не более 0,030% и фосфора – не более 0,020%.
ХП, ПК	–	08пс по ГОСТ 9045-80 08, 08пс по ГОСТ 1050-74 БСт0, БСт1, БСт2, БСт3 всех степеней раскисления по ГОСТ 380-71	08пс по ГОСТ 9045-80 08, 08пс по ГОСТ 1050-74 БСт0, БСт1, БСт2, БСт3 всех степеней раскисления по ГОСТ 380-71 с массовой долей серы не более 0,04% и фосфора – не более 0,035%.
ОН	–	Марки стали с химическим составом по ГОСТ 9045-80, ГОСТ 1050-74 и ГОСТ 380-71	Марки стали с химическим составом по ГОСТ 9045-80, ГОСТ 1050-74 и ГОСТ 380-71 с массовой долей серы не более 0,045% и фосфора – не более 0,040%.

3.3. Для цинкования применяют цинк марок Ц0 и Ц1 по ГОСТ 3640-79 с добавлением в ванну алюминия, свинца и других металлов. Допускается легирование свинцом за счет введения цинка марки Ц2.

3.4. Поверность оцинкованной стали должна быть чистой, со сплошным покрытием.

3.4.1.Не допускаются нарушения сплошности покрытия в виде растрескивания на мелких наплывах, расположенных на дефектах стальной основы, классификация и размеры которых предусмотрены ГОСТ 16523-70

3.4.2. На листах и полосах с необрезной кромкой не допускаются рванины кромок глубиной, превышающие предельные отклонения по ширине.

3.5. Для оцинкованной стали групп ХШ и ХП допускаются мелкие наплывы (натеки, наслоения), крупинки и неравномерная кристаллизация цинка, следы от перегибов полосы и регулирующих роликов, местная шероховатость покрытия (сыпь), легкие царапины и потертость, не нарушающие сплошность цинкового покрытия, светлые и матовые пятна, неравномерность окраски пассивной пленки.

3.6. Для оцинкованной стали группы ПК допускаются темные точки и дорожка (следы) от деформированных мелких наплывов (натеки, наслоения), крупинок и местной шероховатости покрытия (сыпь), матовый и размытый узор кристаллизации цинка, следы от перегибов полосы, легкие царапины и потертость, не нарушающие сплошность цинкового покрытия, светлые и матовые пятна, неравномерная окраска пассивной пленки.

3.7. По ттребованию потребителя пассивная пленка должна иметь равномерную окраску.

3.8. Уменьшенная разнотолщинность цинкового покрытия УР должна быть для класса П – не более 16, для класса 1 – не более 10, для класса 2 – не более 4 мкм. Оцинкованная сталь нормальной разнотолщности НР должна иметь толщину покрытия в пределах, уазанных в табл.1.

Оцинкованную сталь высшей категории качества изготовляют с разнотолщинностью цинкового покрытия для стали групп ХШ, ХП и ПК класса П – не более 12, класса 1 – не более 8 и класса 2 – не более 3 мкм.

3.9. В месте изгиба оцинкованной стали толщиной до 1,0 мм включительно при испытании на прочность сцепления покрытия с основным металлом при изгибе на 180° не должно быть отслоений цинкового покрытия, обнажающего стальную поверхность. Допускаются сетка мелких трещин по всей длине изгиба и отслоения покрытия на расстоянии до 6 мм от краев образца.

3.10. Механические оцинкованной стали должны соответствовать нормам, указанным в табл. 1б.

3.10.1. глубина сферической лунки оцинкованной стали группы ХШ должна соответствовать нормам, приведенным в табл. 1б.
3.10.2. Для оцинкованной стали группы ХШ высшей категории качества величина относительного удлинения должна быть на 1 ед. больше норм табл. 1б, а глубина сферической лунки – на 0,2 мм больше норм табл. 1в.

Таблица 1 б

Оцинковая сталь		Временное сопротивление	Предел текучести	Относительное удлинение s₄, %, не менее, при L₀₌80 мм для стали толщиной, мм
группы	категории вытяжки	разрыву s_в, МПа	s_т, Мпа, не менее	до 0,7	св 0,7 до 1,5	св 1,5 до 2,0	св 2,0
ХШ	Н Г ВГ	300-490 275-430 255-410	– – –	21 23 26	22 24 28	23 25 29	24 26 30
ХП, ПК	–	–	230	20	22	–	–
ОН	–	–	–	–	–	–	–

Примечание. Значения временного сопротивления разрыву и относительного удлинения для оцинкованной стали группы ХШ категорий вытяжки Н и Г относительного удлинения для стали групп ХП и ПК факультативны до 01.07.89.

При расчете временного сопротивления и предела текучести толщину цинкового покрытия не учитывают.

Таблица 1в

Толщина оцинковой стали

Глубина сферической лунки для категорий вытяжки, не менее

ВГ

0,5

0,6

0,7

0,8

0,9

1,0

1,1

1,2

1,3

1,4

1,5

1,6

1,7

1,8

1,9

2,0

8,5

8,9

9,2

9,5

9,9

10,1

10,3

10,5

10,7

10,8

11,0

11,3

11,4

11,5

11,6

11,7

8,0

8,5

8,9

9,3

9,6

9,9

10,1

10,3

10,5

10,6

10,8

11,0

11,1

11,2

11,3

11,4

6,9

7,2

7,5

7,8

8,2

8,6

8,7

8,8

8,9

9,0

9,1

9,5

9,6

9,7

9,8

9,9

Примечания:

1. Для оцинковой стали промежуточных толщин значения глубины сферической лунки должны соответствовать нормам, установленным для ближайшей меньшей толщины.
2. Значения глубины сферической лунки для оцинковой стали толщиной свше 1,5 мм являются факультативными до 01.07.89.
3. При испытании на приборах типа МТЛ-10 г нормы глубины сферической лунки уменьшаются на 0,3 мм.

3.11. Оцинкованную сталь группы ХШ изготовляют с величиной зерна феррита баллов 7, 8, 9, 10 по ГОСТ 5639-82 для категорий вытяжки ВГ и не ниже балла 6 для категорий вытяжки Г.

Для оцинкованной стали категории вытяжки ВГ допускается неравномерность зерна в пределах двух смежных номеров, для листов категории Г – в пределах трех смежных номеров.

3.12. Для оцинкованной стали группы ХШ категории вытяжки ВГ допускается наличие структурно-свободного цементита в пределах баллов 0, 1, 2 и 3 шкалы 1 по ГОСТ 5640-68. Для категорий вытяжки Г и Н наличие структурно-свободного цементита не нормируется.

3.13. Количество перегибов без излома оцинкованной стали групп ХП, ПК, ОН должно соответствовать нормам, установленным в табл. 1г.

Таблица 1г

Толщина оцинкованной стали, мм

Количество перегибов

до 0,8 мм

св. 0,8 до 1,2 мм

св. 1,2 до 2,0 мм

св. 2,0

Примечание. Нормы перегибов оцинкованной стали толщиной более 1,5 мм являются факультативными до 01.07.89.

3.14. (Исключен, Изм. №2).

4. ПРАВИЛА ПРИЕМКИ

4.1. Оцинкованную сталь принимают партиями. Партия должна состоять из листов или рулонов одной группы оцинкованной стали одного размера, одного вида и класса толщины покрытия, вида консевации, одной марки и плавки (сталь группы ХШ, ХП и ПК) и категории вытяжки (сталь группы ХШ), должна быть оформлена и сопровождатся документом о качестве по ГОСТ 7566-81 с дополнением значений факультативных показателей качества.

Масса партии не должна превышать сменного производства агрегата.

4.2. В документе о качестве результаты испытаний и данные химического состава указываются по требованию потребителя.

Для оцинкованной стали, которой в установленом порядке присвоен государственный Знак качества, в документе о качестве проставляется обозначение государственного Знака качества.

4.3. Для контроля размеров и качества поверхности отбирают 6 % листов или один рулон от партии.

4.4. Для контроля прочности сцепления покрытия, механических свойств микроструктуры отбирают один лист или один рулон от партии.

4.5. При получении неудовлетворительных результатов проверки хотя бы по одному из показателей повторную проверку проводят по ГОСТ 7566-81.

5. МЕТОДЫ ИСПЫТАНИЯ

5.1. Качество поверхности листов и рулонов проверяют внешним осмотром без применения увеличительных приборов.

5.2. Для проведения испытаний из каждого отобранного листа или рулона вырезают образцы в соответствии с требованиями чертежа и табл. 2.

Схема вырезки образцов для испытаний (b – ширина листа)

Таблица 2

Номер образца	Рамеры образца, мм		Методы испытаний
	ширина	длина
1, 2	50	150	На прочность сцепления цинкового покрытия с основным металлом
3, 4, 5	50	50	На определение массы цинкового покрытия и разнотолщинности
6	20	150	На перегиб
7	90	–	На вытяжку сферической лунки (х – место испытаний)
8	30	180-300	На растяжение
9, 10	30	40	Оценка микроструктуры

Примечание. Образцы вырезают с предельными отклонениями по размерам – 3 мм.

5.3. Для определения массы цинкового покрытия испытуемый образец обезжиривают, взвешивают, погружают в раствор окиси сурьмы (Sb₂O₃) или хлористой сурьмы (SbCl₃) в соляной кислоте и выдерживают до прекращения бурного газовыделения, затем образец вынимают из раствора, тщательно пормывают холодной, а затем горячей водой, высушивают фильтровальной бумагой и взвешивают. Обезжиривание производится спиртом этиловым синтетическим техническим.

Раствор окиси сурьмы или хлористой сурьмы готовят следующим способом: 20 г окиси сурьмы (или 32 г хлористой сурьмы) растворяют в 1000 мл концентрированной соляной кислоты (ГОСТ 3118-77) для второго и первого классов или 50 г сурьмы для класса П.

Массу цинкового покрытия, нанесенную с двух сторон листа, в граммах (т) на 1 м² вычисляют по формуле

где т₁ – масса трех образцов (3, 4 и 5) до растворения цинкового покрытия, с погрешностью 0,01 г, г;

т₂ – масса трех образцов (3, 4 и 5) после растворения цинкового покрытия, с погрешностью 0,01 г, г;

S – фактическая площадь поверхности образцов с погрешностью 1. 10^-6 м², м².

Для определения масы цинкового покрытия допускается применять другие методы, обюеспечивающие необходимую точность.

Метод, указанный в настоящем стандарте, применяется при разногласиях в оценке.

5.4. Разнотолщинность покрытия в поперечном направлении листа определяют как абсолютную разность между максимальным и минимальным значениями толщины покрытия на образцах 3, 4 и 5 по формуле

для чего сначала рассчитывают толщину цинкового покрытия на каждом из образцов по формуле

где Т₃ – толщина покрытия соответствующего образца, мкм;

т₃ – масса образца до снятия цинка, г;

т₃^/ – масса образца после снятия цинка, г;

7,13 – плотность цинка, г/см³;

S₂ – площадь поверхности образца, см²

5. 4.1. Среднее значение толщины и разнотолщинности цинкового покрытия поверхности листа с дифференцированным покрытием определяют и рассчитывают для каждой из сторон. Для этого, после обезжиривания образца, одну из сторон покрывают плотным слоем резинового клея или парафина и с противоположной стороны удаляют цинк, как указано выше. После повторного взвешивания клей или парафин снимают механическим путем или в горячей воде. Удаление цинкового покрытия с другой стороны образца проводят аналогично.

5.5. Испытание на перегиб проводят по ГОСТ 13813-68.

5.6. Испытание на вытяжку сферической лунки проводят по ГОСТ 10510-77. Делают два измерения в зоне испытаний и определяют среднее арифметическое значение.

5.7. Испытание на растяжение проводят по ГОСТ 11701-84.

5.8. Определение величины зерна феррита проводят по ГОСТ 5639-82 и структурно-свободного цементита – по ГОСТ 5640-68.

5.9. Испытание на изгиб оцинкованной стали толщиной до 1 мм включительно на угол 180° проводят по ГОСТ 14019-80. Образец оцинкованной стали испытывают на оправке, равной толщине проката.

Оцинкованная сталь высшей категории должна выдерживать испытания на изгиб на 180° без оправки до соприкосновения сторон.

По согласованию потребителя с изготовителем испытание на изгиб может быть заменено испытанием на двойной кровельный замок по ГОСТ 13814-68, а для оцинкованной стали группы ПК испытанием на приборе У-1А по ГОСТ 4765-73.

Оцинкованную сталь толщиной свыше 1,0 мм испытывают по требованию потребителя по методике, согласованной в установленном порядке.

5.10. Для контроля качества оцинкованной стали допускается применять неразрушающие методы контроля.

6. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6.1. Маркировка, упаковка, транспортирование и хранение – по ГОСТ 7566-81 с дополнениями:

6.2. Для защиты поверхности оцинкованной стали от коррозии производится консервация: пассивирование, промасливание или пассивирование и промасливание.

По требованию потребителя оцинкованную сталь не консервируют.

При отгрузке в районы Крайнего Севера и труднодоступные районы консервация обязательна.

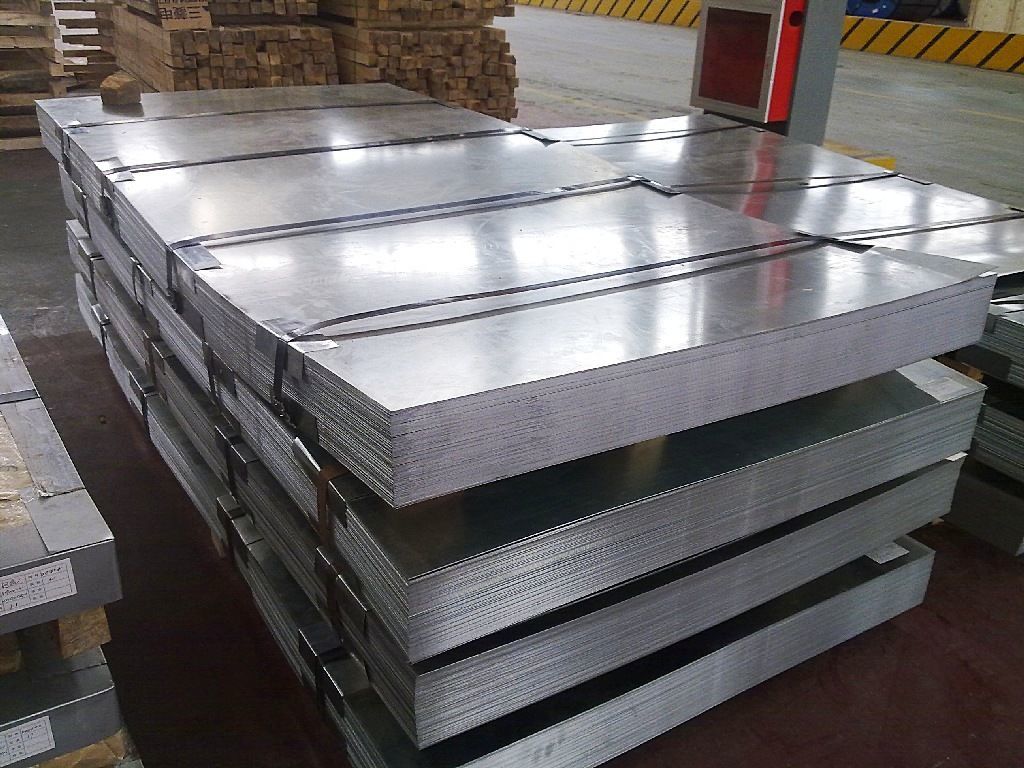

6.3. Листы оцинкованной стали формируют в пачку, укладывая один лист на другой. У листов с дифференцированным покрытием сторона со 2-м классом толщины покрытия должна быть обращена к низу пачки.

Торцовые и боковые поверхности пачки обкладывают швеллерами, изготовленными из отожженного стального листа толщиной не менее 0,4 мм по нормативно-технической документации.

К пачке снизу должны быть прикреплены деревянные бруски по ГОСТ 8486-86 и ГОСТ 2695-83 сечением не менее 80х80 мм или металлические бруски по нормативно-технической документации. Количество деревянных и металлических брусков при ширине пачки до 1200 мм – 2 шт.; свыше 1200 мм – соответственно 3 шт. и 2 шт.

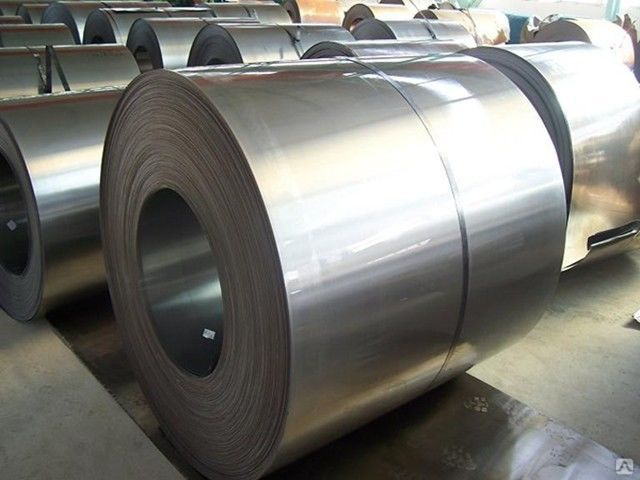

6.4. Рулоны из оцинкованной стали с дифференцированным покрытием свертывают так, что сторона со 2-м классом толщины цинкового покрытия располагается внутри рулона.

6.5. Пачки и рулоны должны быть прочно обвязаны. Количество обвязок должно соответствовать требованиям ГОСТ 7566-81.

При отгрузке в районы Крайнего Севера и труднодоступные районы минимальное количество обвязок должно быть на единицу больше норм, установленных по ГОСТ 7566-81.

Для обвязки применяют металлическую ленту толщиной 1,2-2,0, шириной от 30 до 40 мм по ГОСТ 3560-73, ГОСТ 6009-74 или другой нормативно-технической документации.

Наружный диаметр и ширина рулонов не должны превышать 2 мм, длина, ширина и высота пачек соответственно – 6,2 и 1 м.

6.6. Масса одного грузового места должна быть не менее 3 т и не должна превышать 10 т.

До 01.01.88 по требованию потребителя масса пачки листов оцинкованной стали не должна превышать 5 т.

6.7. Транспортная маркировка грузовых мест должна наноситься по ГОСТ 14192-77 краской темного цвета на торцовой поверхности пачки и боковой поверхности рулона и содержать основные, дополнительные и информационные надписи.

6.8. Транспортирование оцинкованной стали железнодорожным транспортом осуществляют открытым подвижным составом в соответствии с правилами перевозки грузов, действующими на транспорте данного вида и условиями погрузки и крепления грузов, утвержденными МПС.

6.9. Хранение оцинкованной стали должно соответствовать условиям Ж3 по ГОСТ 15150-69, исключающим совместное нахождение с химически активными веществами. ГОСТ 14918-80

Лист оцинкованный гост 14918-80 в Железнодорожном: 6-товаров: бесплатная доставка [перейти]

Партнерская программаПомощь

Железнодорожный

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Здоровье и красота

Продукты и напитки

Детские товары

Текстиль и кожа

Электротехника

Мебель и интерьер

Вода, газ и тепло

Промышленность

Дом и сад

Все категории

ВходИзбранное

Лист оцинкованный гост 14918-80

86 060

Лист оцинкованный гладкий 1. 3х1000х2000 мм Тип: гладкий, Материал: сталь, Метод изготовления:
