Комплектные трансформаторные подстанции от ООО “КПМ”
Опросные листы
- КТП общего назначения 6(10) кВ
- КТП(БМ) блочно-модульные 6(10), 35 кВ
КТП (комплектные трансформаторные подстанции) применяются для приема и преобразования напряжения в сети (как в сторону повышения, так и в сторону понижения), а также последующего распределения энергии в системах энергоснабжения. Востребованы на самых различных типах объектов, в том числе, в городских и сельских системах, на промышленных и производственных объектах.
Комплектные трансформаторные подстанции имеют в составе силовые трансформаторы, распределительные устройства, а также устройства защиты и управления подстанцией, ряд вспомогательных сооружений. Сегодня на рынке представлен широкий спектр различных типов КТП, которые в полной мере удовлетворяют требованиям потребителей и позволяют создать эффективно работающую систему электроснабжения.
Трансформаторные станции могут работать как на понижение, так и на повышение напряжения в системе, размер и мощность станций варьируется в зависимости от величин первичного и вторичного напряжения.
Трансформаторная подстанция комплектная (КТПН) может иметь различное назначение, что также напрямую влияет на технические характеристики, тип и размеры объектов. Могут различаться и станции по типу исполнения, например, комплектные трансформаторные подстанции киосковые или капитальные подстанции в бетонном корпусе. Также на рынке есть комплектные трансформаторные подстанции наружной установки, а также подстанции для установки внутри помещений (компактные решения для промышленных и других типов объектов). Существуют также стационарные решения, в том числе с коридорами для более удобного обслуживания и дополнительными комнатами для размещения оборудования.
Эффективным решением для систем местного значения являются блочные комплектные трансформаторные подстанции, которые объединяют в себе все необходимые элементы подстанции и размещаются в компактном корпусе. Надежное соединение и оптимально подобранные по техническим характеристикам элементы позволяют работать трансформаторным подстанциями максимально эффективно.
Простая сборка таких подстанций также является существенным преимуществом, возможность быстрой замены блоков снижает стоимость обслуживания и ремонта оборудования.
Если вас интересует цена на подстанции трансформаторные комплектные, а также услуга установки, обратитесь к нашим услугам. Мы предлагаем большой выбор решений для различных объектов по привлекательным ценам, подбираем для своих клиентов оптимальные варианты исходя из требований клиента и особенностей системы, а также условий эксплуатации. Установка комплектной трансформаторной подстанции осуществляется специалистами с большим опытом, проводится в сжатые сроки. Это позволяет наладить эффективную работу системы энергоснабжения на объекте, а также гарантировать надежность и долговечность блочных комплектных трансформаторных подстанций (БКТП).
Для того, чтобы заказать комплектную трансформаторную подстанцию киоскового типа или любой другой тип подстанции, обратитесь к нашим специалистам. Мы предложим вам надежные и качественные решения по доступной цене, для любых типов объектов как промышленного, так и гражданского назначения.
Также мы предлагаем вам другие типы оборудования для систем энергоснабжения. Надеемся на длительное сотрудничество с каждым из клиентов и предлагаем максимально приемлемые условия работы.

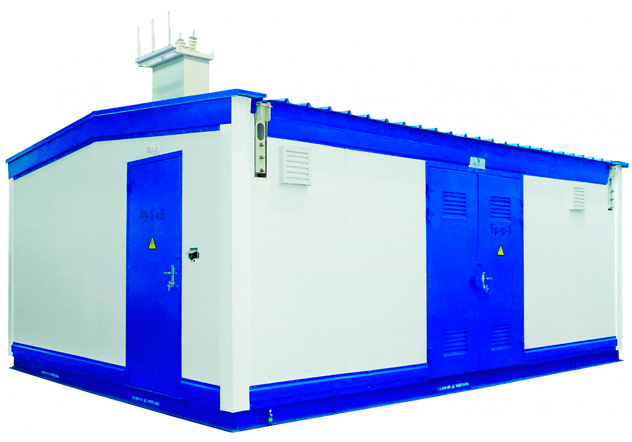

КТП ОБЩЕГО НАЗНАЧЕНИЯ 6(10) КВ
Комплектные трансформаторные подстанции предназначены для приёма, преобразования и распределения электрической энергии трёхфазного переменного тока, частотой 50 Гц напряжением 6-10/0,4; 0,69 кВ.КТП, нашли широкое применение при органзиации энергоснабжения различных промышленных предприятий, населенных пунктов, в сельском хозяйстве и на целом ряде других объектов. Комплектные трансформаторные подстанции — это металлический шкаф или помещение, в котором располагается все необходимое для преобразование энергии оборудование. Шкаф КТП как правило обшит панелями листовой стали, обе его двери запираются на внутренние замки, открыть которые можно только спецключом, а так же на наружный замок. Внутренняя часть комплектной трансформаторной подстанции, КТП разделена на отсеки — УВН, РУНН, отсек силового трансформатора и другие.

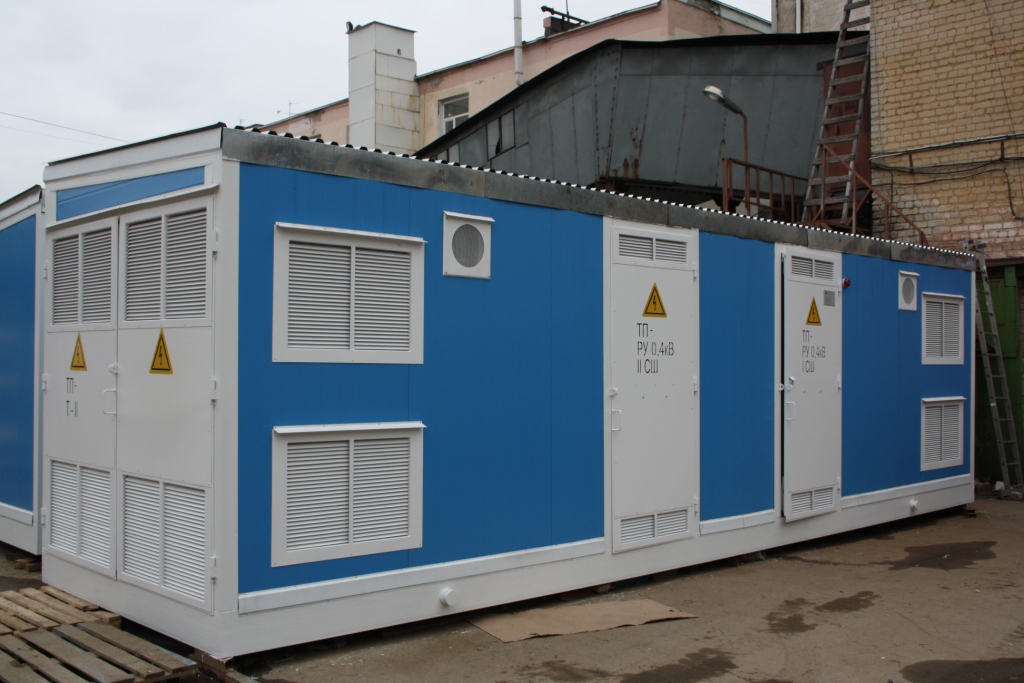

КТП(БМ) БЛОЧНО-МОДУЛЬНЫЕ 6(10), 35 КВ
Комплектные трансформаторные подстанции наружной установки в блочно-модульном здании предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6;10; 35/0,4; 0,69 кВ. КТПБМ представляет собой один или несколько блок-модулей, установленных на фундаменты, с полностью смонтированными в пределах блока(ов) электрическими соединениями. Блочно-модульное здание служит защитной оболочкой для установленных внутри него составных элементов, внутри которого поддерживаются условия, соответствующие условиям эксплуатации КТП. Модульное здание оборудовано освещением, отоплением и вентиляцией. Внутри здания имеется шкаф собственных нужд, предназначенный для обогрева здания с автоматическим поддержанием температуры в холодное время года.

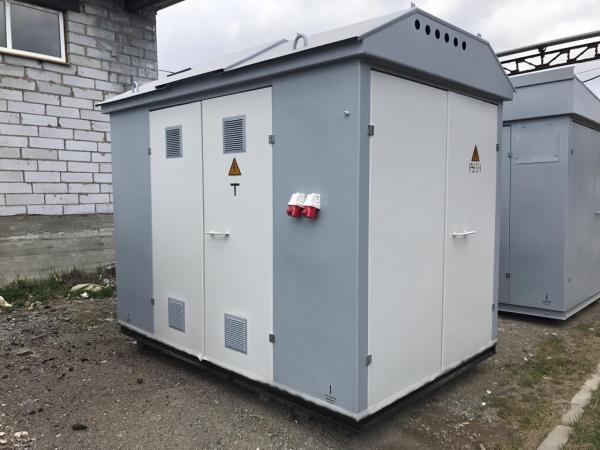

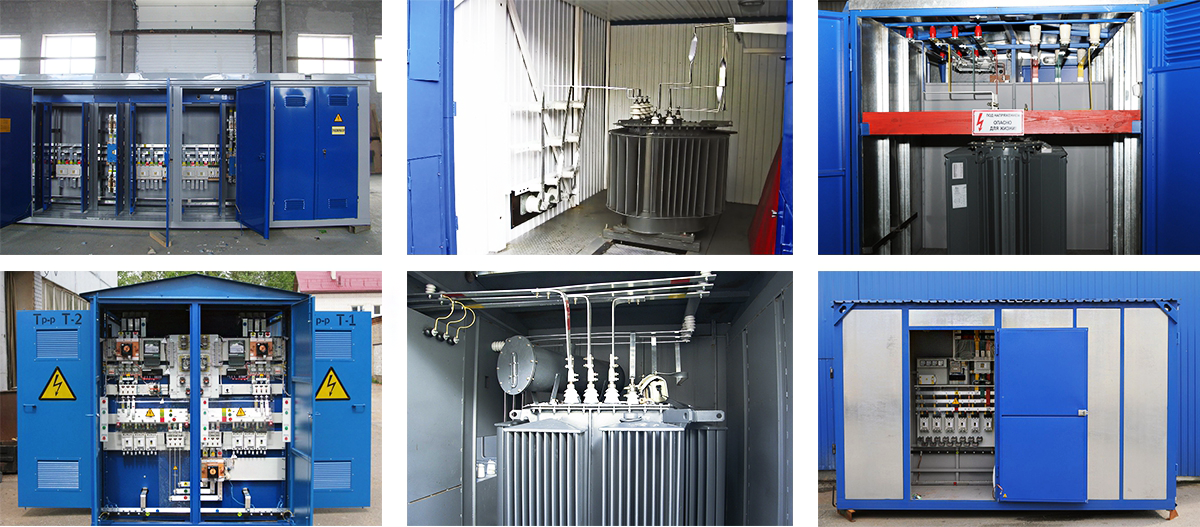

ОДНОТРАНСФОРМАТОРНЫЕ КТП
Назначение однотрансформаторных КТП
Однотрансформаторные комплектные подстанции наружной установки для кабельных и воздушных сетей, предназначенные для приема, транзита, преобразования и распределения электрической энергии трехфазного переменного тока напряжением 6-10/0,4 кВ частотой 50 Гц.
Применение однотрансформаторных КТП выгодно также на предприятиях, работа которых сопровождается периодами малых нагрузок. Экономически целесообразный режим работы трансформаторов достигается за счет наличия перемычек между трансформаторными подстанциями на вторичном напряжении, что позволяет отключать часть трансформаторов. Под экономическим режимом работы трансформаторов понимается режим, который обеспечивает минимальные потери мощности в трансформаторах. В данном случае решается задача выбора оптимального количества работающих трансформаторов.
Характеристики однотрансформаторных КТП
| Условное обозначение | КТП-ТВ, КТП-ТК, КТП-ПВ, КТП-ПК |
|---|---|
| Электрическая схема на стороне ВН | тупиковая, проходная |
| Способ установки | стационарная |
| Число трансформаторов | однотрансформаторная |
| Выполнение высоковольтного ввода | воздушный, кабельный |
| Выполнение выводов отходящих линий на стороне НН | воздушный, кабельный |
| Выполнение нейтрали трансформатора на стороне НН | глухозаземленная, с изолированной нейтралью |
| Uвн/Uнн, кВ | 6(10)/0,4 |
| Мощность силового трансформатора, кВА | 25-1000 кВА |
КТП – Х1 Х2 / Х3 – Х4 / 0,4 У1
- К – комплектная;
- Т – трансформаторная;
- П – подстанция;
- Х1 – исполнение: Т – тупиковая, П – проходная;
- Х2 – исполнение вводов ВН: В – воздушный, К – кабельный;
- Х3 – мощность силового трансформатора, кВА;
- Х4 – номинальное напряжение на стороне ВН: 6 или 10 кВ;
- 0,4 – номинальное напряжение на стороне НН, кВ;
- У1 – климатическое исполнение и категория размещения по ГОСТ 15150 – 69.
Эксплуатация однотрансформаторных подстанций
Нормальная работа однотрансформаторной подстанции обеспечивается при:
- высоте установки над уровнем моря не более 1000 м;
- температуре окружающего воздуха от – 40°С до + 40°С, а также при эпизодическом cнижении температуры до – 45°С;
- среднесуточной относительной влажности воздуха до 80% при + 15°С;
- при отсутствии в окружающей среде токопроводящей пыли, химически активных газов и испарений.
Однотрансформаторная КТП не предназначена для работы в условиях:
- тряски, вибрации, ударов;
- взрывоопасных местах;
- окружающая воздушная среда не должна содержать едких паров, пыли и газов в концентрациях, нарушающих работу КТП, а также разрушающих металлы и изоляцию.
КТП стандарт
Комплектные трансформаторные подстанции (КТП) 6/10 0.4 кВ – подстанции с одним или двумя трансформаторами. Используются для приема электрической энергии с последующей ее передачей в преобразованном виде – с напряжением 0,4 кВ.
Служит для обеспечения электроэнергией бытовых, промышленных и жилых объектов в регионах, где температура воздуха не опускается ниже -45°С и не поднимается выше +45°С.
Производство и продажа КТП – одно из направлений работы нашей компании. Вы можете купить трансформаторы КТП с широким диапазоном мощности и напряжения. Стоимость трансформаторной подстанции зависит от сложности проекта и всегда рассчитывается индивидуально.
Типы подстанций КТП стандарт
Чтобы перейти на страницу КТП с нужными параметрами, нажмите одну из ссылок указанных в таблице
Напряжение 6кВ
КТП 25кВА | КТП 40кВА | КТП 63кВА | КТП 100кВА | КТП 250кВА | КТП 400кВА | КТП 630кВА | КТП 1000кВА | КТП 1250кВА | КТП 1600кВА | КТП 2000кВА | КТП 2500кВА |
Напряжение 6кВ
КТП 25кВА | КТП 40кВА | КТП 63кВА | КТП 100кВА | КТП 250кВА | КТП 400кВА | КТП 630кВА | КТП 1000кВА | КТП 1250кВА | КТП 1600кВА | КТП 2000кВА | КТП 2500кВА |
| Мощность, кВА | Номинальное напряжение ввода 10 кВ | Номинальное напряжение ввода 6 кВ |
|---|---|---|
| 25 | КТП-25 10/0. 4 кВ | КТП-25 6/0.4 кВ |
| 40 | КТП-40 10/0.4 кВ | КТП-40 6/0,4 кВ |
| 63 | КТП-63 10/0.4 кВ | КТП-63 6/0.4 кВ |
| 100 | КТП-100 10/0.4 кВ | КТП-100 6/0,4 кВ |
| 160 | КТП-160 10/0.4 кВ | КТП-160 6/0.4 кВ |
| 250 | КТП-250 10/0.4 кВ | КТП-250 6/0,4 кВ |
| 400 | КТП-400 10/0.4 кВ | КТП-400 6/0. 4 кВ |
| 630 | КТП-630 10/0.4 кВ | КТП-630 6/0,4 кВ |
| 1000 | КТП-1000 10/0.4 кВ | КТП-1000 6/0.4 кВ |
| 1250 | КТП-1250 10/0.4 кВ | КТП-1250 6/0.4 кВ |
| 1600 | КТП-1600 10/0.4 кВ | КТП-1600 6/0.4 кВ |
| 2000 | КТП-2000 10/0.4 кВ | КТП-2000 6/0.4 кВ |
| 2500 | КТП-2500 10/0.4 кВ | КТП-2500 6/0. 4 кВ |
КТП ПВ
КТП ПВ – проходная с воздушным вводом
Комплектная проходная трансформаторная подстанция КТП-ПВ с воздушным вводом предназначена для приема электроэнергии переменного трехфазного тока промышленной частоты 50 Гц,мощностью 25 кВА, 40 кВт, 63 кВА, 100 кВт, 160 кВА 250 кВТ 400 кВА 630 кВт 1000 кВА 1600 кВт 2500 кВА, напряжением 10 кВ (6 кВ) преобразования ее в электроэнергию напряжением 0,4 кВ (0,23 кВ) и распределения ее потребителям.
Производство и продажа КТП ПВ – одно из направлений работы нашей компании. Вы можете купить трансформаторы КТП ПВ с широким диапазоном мощности и напряжения. Стоимость проходной трансформаторной подстанции с воздушным вводом зависит от сложности проекта и всегда рассчитывается индивидуально.
Типы подстанций КТП ПВ
Чтобы перейти на страницу проходной КТП ПВ с нужными параметрами, нажмите одну из ссылок указанных в таблице
Напряжение 6кВ
КТП ПВ 25кВА | КТП ПВ 40кВА | КТП ПВ 63кВА | КТП ПВ 100кВА | КТП ПВ 250кВА | КТП ПВ 400кВА | КТП ПВ 630кВА | КТП ПВ 1000кВА | КТП ПВ 1250кВА | КТП ПВ 1600кВА | КТП ПВ 2000кВА | КТП ПВ 2500кВА |
Напряжение 10кВ
КТП ПВ 25кВА | КТП ПВ 40кВА | КТП ПВ 63кВА | КТП ПВ 100кВА | КТП ПВ 250кВА | КТП ПВ 400кВА | КТП ПВ 630кВА | КТП ПВ 1000кВА | КТП ПВ 1250кВА | КТП ПВ 1600кВА | КТП ПВ 2000кВА | КТП ПВ 2500кВА |
| Мощность, кВА | Номинальное напряжение ввода 10 кВ | Номинальное напряжение ввода 6 кВ |
|---|---|---|
| 25 | КТП-ПВ-25 10/0. 4 кВ | КТП-ПВ-25 6/0.4 кВ |
| 40 | КТП-ПВ-40 10/0.4 кВ | КТП-ПВ-40 6/0,4 кВ |
| 63 | КТП-ПВ-63 10/0.4 кВ | КТП-ПВ-63 6/0.4 кВ |
| 100 | КТП-ПВ-100 10/0.4 кВ | КТП-ПВ-100 6/0,4 кВ |
| 160 | КТП-ПВ-160 10/0.4 кВ | КТП-ПВ-160 6/0.4 кВ |
| 250 | КТП-ПВ-250 10/0.4 кВ | КТП-ПВ-250 6/0,4 кВ |
| 400 | КТП-ПВ-400 10/0. 4 кВ | КТП-ПВ-400 6/0.4 кВ |
| 630 | КТП-ПВ-630 10/0.4 кВ | КТП-ПВ-630 6/0,4 кВ |
| 1000 | КТП-ПВ-1000 10/0.4 кВ | КТП-ПВ-1000 6/0.4 кВ |
| 1250 | КТП-ПВ-1250 10/0.4 кВ | КТП-ПВ-1250 6/0.4 кВ |
| 1600 | КТП-ПВ-1600 10/0.4 кВ | КТП-ПВ-1600 6/0.4 кВ |
| 2000 | КТП-ПВ-2000 10/0.4 кВ | КТП-ПВ-2000 6/0.4 кВ |
| 2500 | КТП-ПВ-2500 10/0. 4 кВ | КТП-ПВ-2500 6/0.4 кВ |
КТП ТВ
КТП ТВ – тупиковая с воздушным вводом
Комплектная тупиковая трансформаторная подстанция КТП-ТВ с воздушным вводом предназначена для приема электроэнергии переменного трехфазного тока промышленной частоты 50 Гц,мощностью 25 кВА, 40 кВт, 63 кВА, 100 кВт, 160 кВА 250 кВТ 400 кВА 630 кВт 1000 кВА 1600 кВт 2500 кВА, напряжением 10 кВ (6 кВ) преобразования ее в электроэнергию напряжением 0,4 кВ (0,23 кВ) и распределения ее потребителям.
Производство и продажа КТП ТВ – одно из направлений работы нашей компании. Вы можете купить трансформаторы КТП ТВ с широким диапазоном мощности и напряжения. Стоимость тупиковой трансформаторной подстанции с воздушным вводом зависит от сложности проекта и всегда рассчитывается индивидуально.
Типы подстанций КТП ТВ
Чтобы перейти на страницу тупиковой КТП ТВ с нужными параметрами, нажмите одну из ссылок указанных в таблице
Напряжение 6кВ
КТП ТВ 25кВА | КТП ТВ 40кВА | КТП ТВ 63кВА | КТП ТВ 100кВА | КТП ТВ 250кВА | КТП ТВ 400кВА | КТП ТВ 630кВА | КТП ТВ 1000кВА | КТП ТВ 1250кВА | КТП ТВ 1600кВА | КТП ТВ 2000кВА | КТП ТВ 2500кВА |
Напряжение 10кВ
КТП ТВ 25кВА | КТП ТВ 40кВА | КТП ТВ 63кВА | КТП ТВ 100кВА | КТП ТВ 250кВА | КТП ТВ 400кВА | КТП ТВ 630кВА | КТП ТВ 1000кВА | КТП ТВ 1250кВА | КТП ТВ 1600кВА | КТП ТВ 2000кВА |
Комплектные трансформаторные подстанции
English(int.
)
Deutsch
English(USA)
English
Español
Français
Italiano
Português
ТОО «Интех СА»
日本語
简体中文
Изготовление, сборка, тестирование и испытание комплектных трансформаторных подстанций
производится на заводах в Швейцарии, Германии, Франции, Турции, США, Японии и Кореи
Компания в России Интех ГмбХ / LLC Intech GmbH на рынке инжиниринговых услуг с 1997 года, официальный дистрибьютор различных производителей промышленного оборудования, предлагает Вашему вниманию комплектные трансформаторные подстанции.
- Комплектные трансформаторные подстанции
- конструкция
- особенности
- достоинства и преимущества
- Комплектная двухтрансформаторная подстанция
- область применения
- блок силовых трансформаторов
- Комплектная трансформаторная подстанция в бетонном корпусе
- описание
- конструкция
- преимущества при применении
- Комплектная однотрансформаторная подстанция
- Комплектная блочно-модульная трансформаторная подстанция
- работа в следующих условий
- состав трансформаторной подстанции
- здание подстанции
Комплектные трансформаторные подстанции
Общие данные:

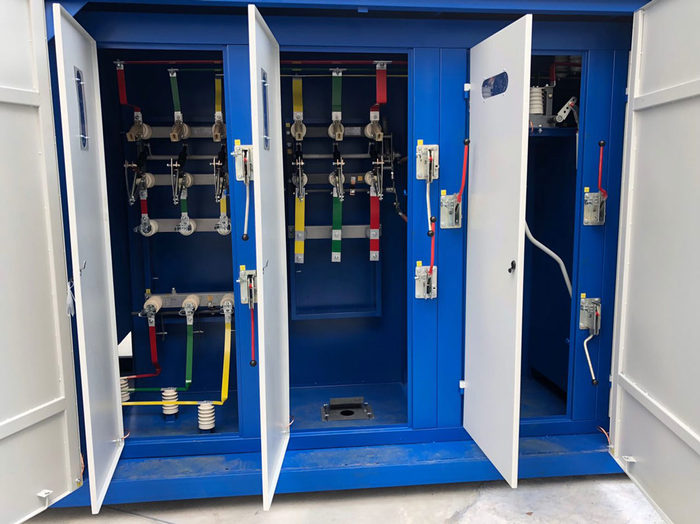

Конструкция:
Оборудование предлагаемых комплектных трансформаторных подстанций размещается в трех транспортных блоках:
- блок высокого напряжения (УВН)
- блок силовых трансформаторов (БТ)
- блок низкого напряжения (РУНН)
Блоки УВН и РУНН имеют теплоизоляцию из минераловатной плиты и снабжены электронагревателями для отопления.
Особенности:
- защита трансформаторов – предохранители;
- подключение до двух кабелей до 240 ммІ;
- высоковольтные вводы – кабельные или воздушные.
- количество панелей определяется габаритными размерами
- секционирование сборных шин с АВР или без АВР
- защита от замыканий на землю (по заказу)
- защита от неполнофазных режимов (по заказу)
- диспетчерское управление уличным освещением (по заказу)
- отходящие линии – кабельные и (или) воздушные.
Достоинства и преимущества подстанций
- высокая степень заводской готовности подстанций
- подстанции закрытого типа с коридорами обслуживания
- корпуса блоков УВН и РУНН выполнены с теплоизоляцией
- воздушные или кабельные вводы 6 (10) и линии 0,4 кВ
- присоединение к электрическим сетям в различных вариантах: радиальные, кольцевые и т. п.
- АВР на стороне низкого напряжения 0,4 кВ
- возможность изготовления по индивидуальным электрическим схемам.
п.Комплектная двухтрансформаторная подстанция
Область применения:
Комплектные двух трансформаторные подстанции наружной установки предназначены для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 или 10 кВ, преобразования в электрическую энергию 0,4 кВ и снабжения ею потребителей.
Комплектные трансформаторные подстанции рассчитаны для энергоснабжения небольших промышленных объектов, жилых и общественных зданий, населенных пунктов и сельскохозяйственных предприятий, стройплощадок, кустов скважин газовых месторождений.
Блок силовых трансформаторов (БТ):
- два разделенных неотапливаемых отсека;
- съемные решетки для слива масла;
- вентиляционные короба для мощности 1000 кВА.

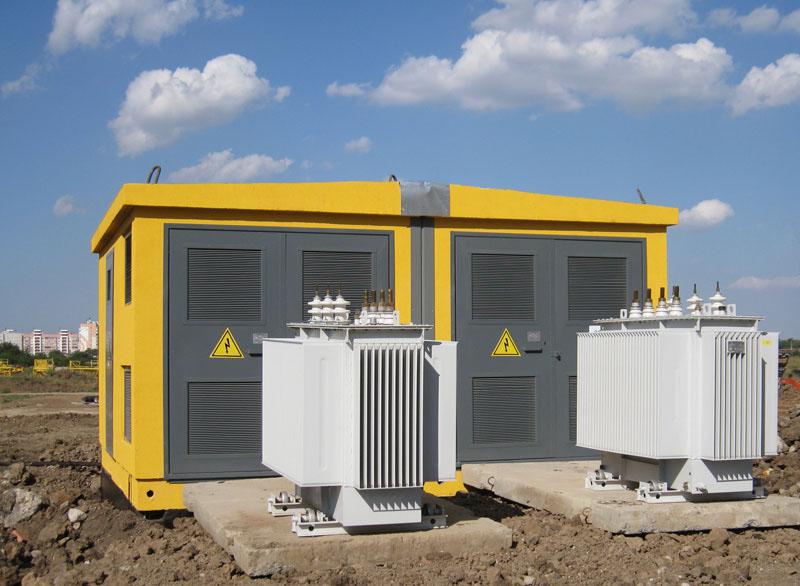

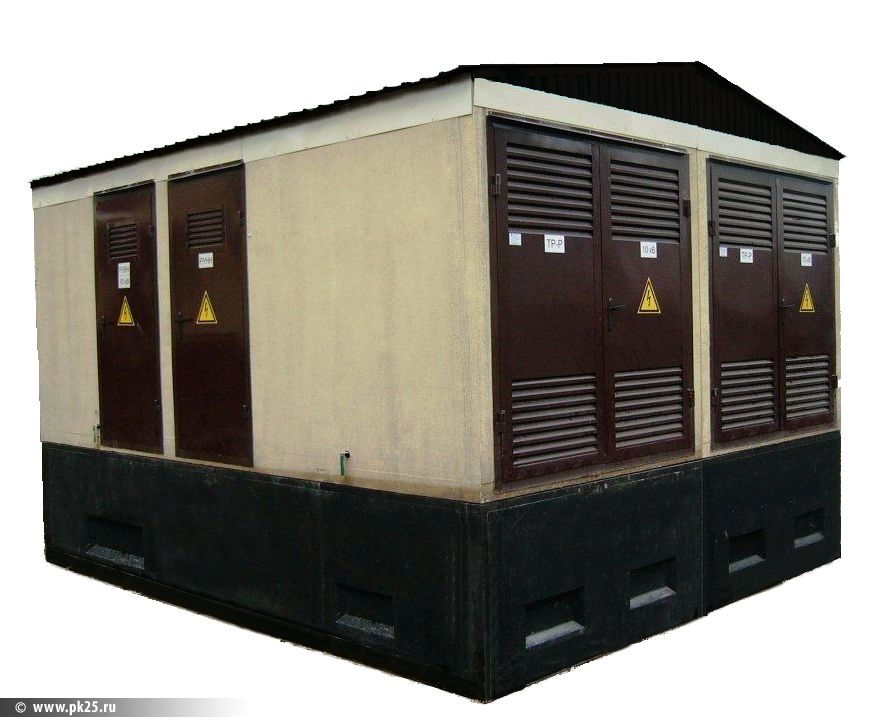

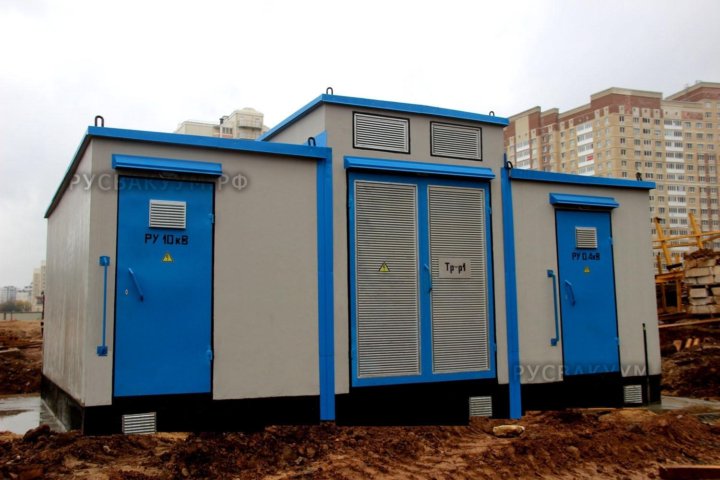

Комплектная трансформаторная подстанция в бетонном корпусе
Описание:
Моноблок с внутренним коридором обслуживания, и вентиляцией, полностью объединенные в систему.
Используется главным образом для трансформаторных подстанций распределительных электрических сетей, трансформаторных подстанций объектов инфраструктуры, административных и жилых зданий.
Внутренний коридор обслуживания позволяет производить оперативные переключения и регламентные работы в более комфортных условиях, при высокой степени безопасности персонала.
Площадь, необходимая для установки одного блока составляет примерно 10 кв.м.
Конструкция:
Конструкция подстанции представляет собой бетонный корпус, изготовленный по технологии монолитного литья, разделенный перегородкой на два отсека: отсек распредустройств среднего напряжения и низкого напряжения с общим коридором обслуживания и отсек силового трансформатора. Каждый из отсеков имеет отдельный вход с металлической дверью.
Бетонный корпус оборудован маслоприемником и предназначен для установки на поставляемый комплектно дополнительный фундамент, который имеет специальные гильзы для организации кабельных вводов и выводов.
Силовой трансформатор 10/0,4 кВ
(герметичный масляный или сухой трансформатор с литой изоляцией)
Устройство высокого напряжения
Распределительное устройство среднего напряжения с элегазовыми выключателями нагрузки и воздушной изоляцией сборных шин для радиальной и кольцевой кабельной сети, является пионером в своей области, как с экономической, так и с экологической точки зрения.
Устройство имеет в своем составе все необходимые блокировки, соответствует уровню безопасности, требуемой нормативными документами. Применение качественных материалов и высокое качество изготовления гарантируют высокую надежность, постоянную готовность и длительный срок службы.
Возможно исполнение устройства высокого напряжения с силовым выключателем или с элегазовой изоляцией
Преимущества при применении:
- Комплектная поставка
- Максимальная готовность
- Легкая и быстрая установка
- Долговечность
- Эстетичный внешний вид
- Эффективное решение
Комплектная однотрансформаторная подстанция
Подстанция представляет собой однотрансформаторную подстанцию наружной установки.

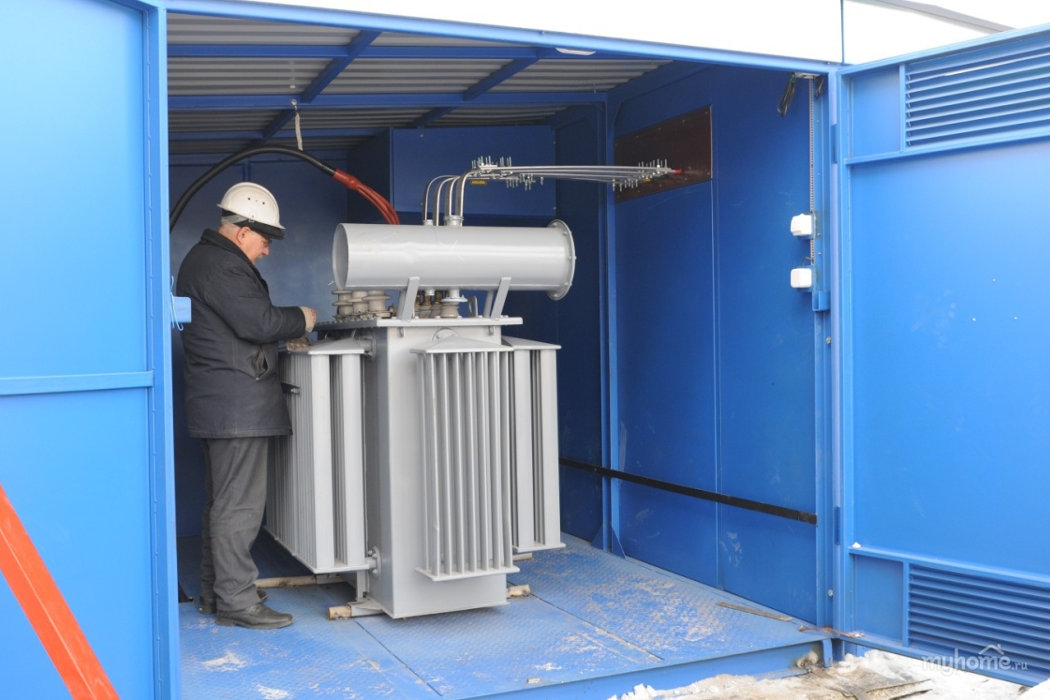

Отсек силового трансформатора (БТ)
- отделенный неотапливаемый отсек
- съемная решетка для слива масла
- трансформатор типа ТМГ.

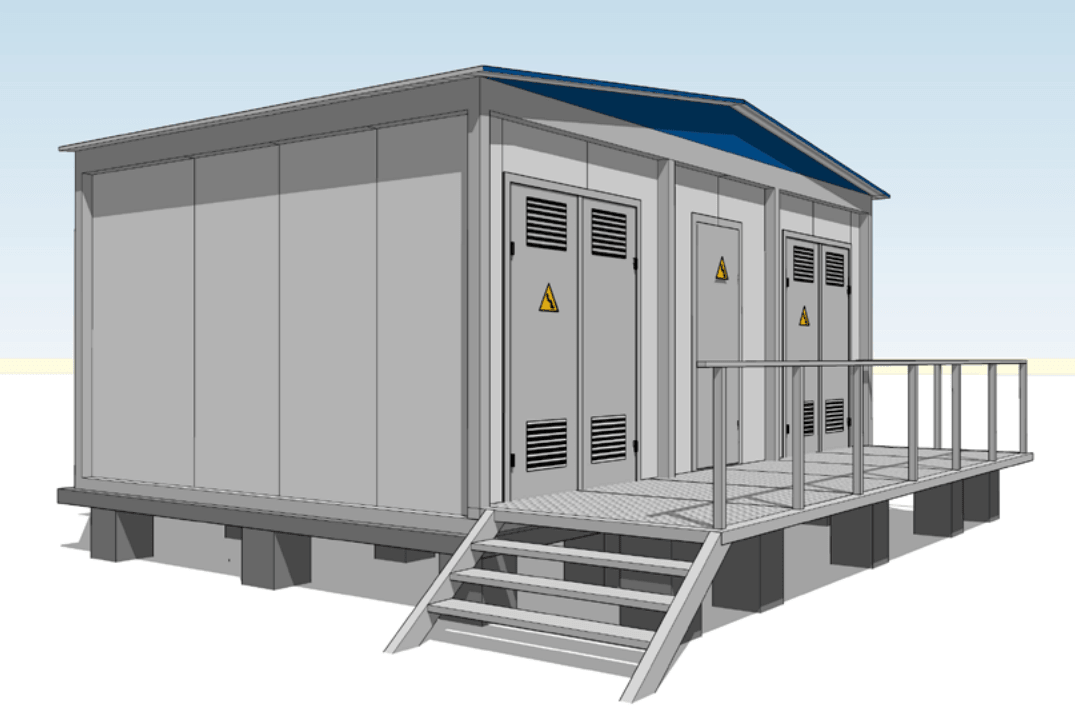

Комплектная блочно-модульная трансформаторная подстанция на напряжение 35/6(10) кВ или 35/0,4 кВ
Комплектная блочно-модульная трансформаторная подстанция на 35/6(10) кВ или 35/0,4 кВ предлагается для применения в газодобывающем комплексе, при строительстве и эксплуатации предприятий стройиндустрии и любых других отраслях, где необходима быстрая установка и перемещение высоковольтных источников электроснабжения.
Комплектная трансформаторная подстанция рассчитана для работы в следующих условиях:
- высота установки над уровнем моря – не более 1000 м;
- температура окружающей среды от минус 60°C до плюс 40°C (УХЛ1) в соответствии с ГОСТ 15150-69
Состав трансформаторной подстанции:
- закрытое распределительное устройство 35 кВ
- силовые трансформаторы 35/10(6) кВ или 35/0,4 кВ
- закрытое распределительное устройство (10)6 кВ или 0,4 кВ
Схема и компоновка элементов трансформаторной подстанции определяется при проектировании.
Оборудование установлено в утепленное блочно-металлическое здание.
Здание имеет блочно-металлическую конструкцию. Жесткий сварной каркас состоит из гнутых и прокатных металлических профилей. В качестве ограждающих конструкций стен и потолка применяются трехслойные бескаркасные панели толщиной 100 мм. Металлическая обшивка панелей – тонколистовая оцинкованная сталь с полимерным покрытием. Утеплитель панелей – минераловатная плита на основе базальтовых волокон. Стыки между панелями заделаны силиконовым герметиком и закрыты нащельниками. Конструкция пола и кровли сборно-каркасная, утепленная.
Здание подстанции включает в себя:
- электрическое отопление с местным или дистанционным управлением, обеспечивающим температуру внутри помещения не ниже +5°С при минимальной наружной температуре -60°С
- освещение
- естественную вентиляцию, кондиционирование (по заказу)
- охранную, пожарную сигнализацию.
Персонал компании Интех ГмбХ (Intech GmbH) ответит на любые технические вопросы по поставляемым компанией комплектным трансформаторным подстанциям.
Что такое трансформаторная подстанция? (с изображением)
`;
Промышленность
Факт проверен
М. Макги
Трансформаторная подстанция — это место, где электроэнергия преобразуется из общей мощности в местную или наоборот. Эти унылые серые станции расположены в центре множества электрических проводов, как наземных, так и подземных. Как правило, они содержат различное электрооборудование и закрытые системы.
В прежние времена электричество не было в общенациональной сети; одна компания владела и обслуживала все линии в районе. В то время существовали электростанции, которые вырабатывали электроэнергию, и подстанции, которые преобразовывали ее для использования. Термин «подстанция» относился к тому факту, что трансформаторная станция была подключена к одной главной станции. При современной электросети к одной трансформаторной подстанции можно подключить несколько электростанций, но название осталось прежним.
Когда электростанция вырабатывает электроэнергию, она выходит в форме, которую не могут использовать большинство электрических устройств. Этот формат мощности, часто называемый объемной мощностью, отлично подходит для движения тока, но не более того. Массовая мощность перемещается по высоковольтным линиям электропередачи и поступает на трансформаторную подстанцию. Эти станции преобразуют объемную мощность в премиальную мощность и отправляют ее в дома и на предприятия.
В дополнение к преобразованию энергии для местного использования, трансформаторная подстанция будет отправлять большую часть энергии обратно в систему.
Поскольку хранить электроэнергию такого типа практически невозможно, трансформатор забирает избыточную мощность из локальной системы и преобразует ее обратно в объемную мощность. Кроме того, всякий раз, когда в локальной системе будет достаточно мощности, трансформаторная подстанция будет отправлять всю полученную мощность обратно в сеть.
Не все трансформаторные подстанции имеют одинаковые возможности. Некоторые могут преобразовывать энергию только для местного использования, в то время как другие могут только ретранслировать энергию. Это позволяет энергетической компании сократить количество своего оборудования в одном месте и уменьшить вероятность того, что одна авария нарушит работу всей местной системы.
Помимо основных функций трансформаторной подстанции, описанных выше, некоторые станции имеют специальные специализированные функции. Коллекторные подстанции подключаются к системе выработки электроэнергии, которая зависит от спорадических или неравномерных факторов, таких как энергия ветра или воды. Эти станции берут энергию, вырабатываемую в этих системах, и преобразуют ее для передачи больших объемов электроэнергии.
Железнодорожные подстанции потребляют большую часть энергии и используют ее для питания метро, монорельсов и других электрических систем для передвижения людей.
Энергия, используемая этими большими машинами, намного ближе к форме, передаваемой в больших количествах, поэтому они используют свою собственную подстанцию, а не местную сеть. Эти трансформаторные подстанции действуют так же, как и стандартные.
Вам также может понравиться
Рекомендуется
КАК ПОКАЗАНО НА:
Распределение мощностиГлавный трансформатор в конструкции подстанции 110 кВ
Подстанция является важной частью энергосистемы, и выбор главного трансформатора подстанции очень важен.
Мощность и количество главного трансформатора влияют на форму основной проводки и конструкцию устройства распределения питания.
Мощность передачи и соответствие между трансформатором и системой являются основными факторами, влияющими на выбор трансформатора.
Кроме того, выбор основного трансформатора оказывает большое влияние на надежность электроснабжения и последующее расширение.
Трансформатор, устанавливаемый на плите
Мы можем предоставить вам однофазный и трехфазный трансформатор, устанавливаемый на плите
Узнать цену
Трансформатор сухого типа
Тип: литая смола; Номинальная мощность: до 25 МВА; Номинальное напряжение: до 36 кВ;
Получить последнюю цитату
Полюсный трансформатор
TypeCSP type Частота: 50/60 Гц; Номинальная мощность: 5~167 ква
Узнать цену
Трансформатор сухого типа
Частота: 50/60 Гц Номинальное напряжение: 10кв, 20кв, 30кв Номинальная мощность: 400~2500ква
Получить последнюю цитату
Полное руководство по часто задаваемым вопросам
Принципы, которым необходимо следовать при выборе главных трансформаторов на подстанциях
(1) Подстанции 110 кВ обычно оснащены 2 главными трансформаторами.
Подстанция 220кВ, 550кВд оборудована 3~4 трансформаторами.
(2) Подстанция оборудована более чем двумя главными трансформаторами. Требуется, чтобы при выходе из строя одного трансформатора другие трансформаторы обеспечивали более 60 % нагрузки подстанции. А другие главные трансформаторы должны обеспечивать питание первичных и вторичных нагрузок.
(3) При выборе подстанций с тремя уровнями напряжения в качестве главного трансформатора обычно выбирают трехобмоточный трансформатор.
(4) Для трансформаторов, подключенных к двум типам систем 110 кВ и выше с заземлением нейтрали, обычно предпочтительны автотрансформаторы.
5) Для подстанций, передающих электроэнергию в густонаселенные районы, могут применяться двухобмоточные трансформаторы.
Выбор главного трансформатора 500 кВ на ГЭС
Определение количества главных трансформаторов 110 кВ
Когда подстанция должна поставлять сельскохозяйственную электроэнергию.
В связи с сезонными колебаниями потребления электроэнергии в сельском хозяйстве на начальной стадии подстанции требуются два главных трансформатора большой мощности.
Два главных трансформатора должны гарантировать, что при ремонте одного, другой сможет обеспечить подачу электроэнергии.
С развитием экономики в будущем можно будет установить еще один трансформатор.
Каковы основные методы заземления нейтрали энергосистем?
Определение мощности главного трансформатора 110 кВ
При выборе мощности главного трансформатора следует учитывать изменение нагрузки подстанции в течение 10–20 лет.
Для загородной подстанции главный трансформатор должен совмещаться с градостроительной.
Строящаяся подстанция расположена в пригороде.
В связи с развитием экономики города рекомендуется выбирать трансформатор большой мощности.
Выбор и расчет мощности трансформаторов, используемых на подстанциях
В конкретном случае определите мощность трансформатора:
(1) Когда один трансформатор на подстанции перестанет работать, другой трансформатор может гарантировать 60% общей нагрузки, то есть：
S′B=S ∑60%=103,731×60%=62,241 (МВА) (2) Работа одного трансформатора должна удовлетворять потребности в электроснабжении первичной и вторичной нагрузок.
Первая и вторая нагрузка
15+10+0,63+0,42+0,78=26,83 МВАСледовательно, мощность трансформатора составляет не менее 62,241 МВА.
Определение типа трансформатора 110 кВ
Выбор количества фаз
При выборе главного трансформатора необходимо учитывать такие факторы, как надежность и условия транспортировки.
При отсутствии ограничений по условиям перевозки на подстанциях электростанций напряжением 330 кВ и ниже применяются трехфазные трансформаторы.
В то же время из-за высокой стоимости однофазных трансформаторов выбирают трехфазные трансформаторы.
Полное руководство по трехфазным распределительным трансформаторам
Форма обмотки
В основном имеются две обмотки и три обмотки в виде обмоток.
При выборе формы обмотки трансформатора приоритет отдается трехобмоточному трансформатору. Из-за экономичности и высокого КПД трехобмоточного трансформатора.
Если подстанцию необходимо углубить в центр нагрузки, можно использовать двухобмоточный трансформатор. Особенно, когда трансформатор имеет состояние источника питания с высокого напряжения на низкое.
Где обычно используются обмоточные трансформаторы
Подстанция должна быть оснащена двумя типами повышающих обмоточных трансформаторов. Они могут усилить пользователей.
Основная форма понижающей подстанции на 3 уровня напряжения. Высокое напряжение подает питание на среднее и низкое напряжение. Высокое и среднее напряжение подает питание на низкое напряжение.
На узловой подстанции необходимо соединить друг с другом две системы с разными уровнями напряжения.
В трансформаторе, соединенном звездой-звездой, требуется третья обмотка, соединенная треугольником. Строящаяся подстанция имеет три уровня напряжения 110 кВ, 35 кВ и 10 кВ, поэтому предлагается трехобмоточный трансформатор.
Меры профилактики отключения трехстороннего выключателя главного трансформатора 110 кВ
Выбор общего типа и автотрансформатора
Автотрансформатор является разновидностью многообмоточного трансформатора. Характеристика состоит в том, что две обмотки соединены по электромагнитной и цепной схеме.
Таким образом, автотрансформатор использует электромагнитные соединения, чтобы дополнить его часть для передачи энергии. Другая часть использует схемное соединение.
Величина мощности электромагнитной передачи определяет размер, вес, площадь поперечного сечения сердечника и потери трансформатора.
Таким образом, по сравнению с обычными трансформаторами той же мощности и того же уровня напряжения, экономические преимущества автотрансформатора значительны.
Благодаря простой и экономичной конструкции автотрансформатор широко используется в системах с прямым заземлением нейтрали напряжением 110 кВ и выше.
Замена обычных трансформаторов автотрансформаторами стала тенденцией развития. Поэтому рассмотрим выбор автотрансформаторов.
Способ заземления нейтрали
Способ заземления нейтрали электрической сети определяет способ заземления нейтрали главного трансформатора.
Главный трансформатор, выбранный для строящейся подстанции, представляет собой трехобмоточный трансформатор с автосвязью.
Звено в центральной точке главного трансформатора. Сторона 110 кВ использует метод прямого заземления. 35 кВ и 10 кВ используют режим без заземления.
Заключительные замечания
Выбор трансформатора связан с успехом проекта строящейся подстанции. Его выбор должен не только отвечать требованиям краткосрочной нагрузки, но и учитывать долгосрочную.
Выбору трансформаторов следует уделить достаточно внимания.
Главный распределительный трансформатор, изготовленный по индивидуальному заказу
Если вам необходимо приобрести главный трансформатор для вашей подстанции, Daelim может предоставить вам предложение.
