Онлайн калькулятор для расчёта стоек (колонн) из стальных труб на прочность, устойчивость и допустимую гибкость
Главная » Онлайн калькуляторы
На чтение 2 мин. Просмотров 42.5k. Обновлено
Калькулятор предназначен для расчёта центрально-нагруженных стоек (колонн) из стальных труб круглого, квадратного и прямоугольного сечения.
При проектировании строительных конструкций необходимо принимать схемы, обеспечивающие прочность, устойчивость и пространственную неизменяемость сооружения в целом, а также его отдельных элементов при монтаже и эксплуатации. Поэтому стойку,находящуюся под действием сжимающей её нагрузки необходимо проверять:
- На прочность;
- Устойчивость;
- Допустимую гибкость.
| Круглая | Квадратная | Прямоугольная |
| Заделка-консоль | Заделка-заделка | Заделка-шарнир | Шарнир-шарнир |
| Материал труб1 | Вид и назначение стоек (колонн) |
| Сталь С235 (Ст3кп2)Сталь С245 (Ст3пс5,Ст3сп5)Сталь С255 (СтГпс,Ст3Гсп)Сталь С285 (Ст3сп,Ст3Гпс,Ст3Гсп)Сталь С345 (12Г2С,09Г2С)Сталь С345К (10ХНДП)Сталь С375 (12Г2С)Сталь С390 (14Г2АФ)Сталь С390Д (14Г2АФД)Сталь С440 (16ГАФ)Сталь С590 (12Г2СМФ) | Стойки и раскосы передающие опорные реакции Основные колонныВторостепенные колонны |
| Если Вашего материала нет в таблице, но Вам известно расчётное сопротивление этого материала, ведите его значение в это поле (кг/см2): | |
| Длина стойки L, м | Размер D или A, мм | Размер B, мм | |||
| Толщина S, мм | Нагрузка P, кг |
Логика расчета на прочность и устойчивость стоек (колонн) из стальных труб
Согласно Актуализированной редакция СНиП II-23-81 (CП16.
13330,2011) расчет на прочность элементов из стали при центральном растяжении или сжатии силой P следует выполнять по формуле:
P / Fp * Ry * Yc <= 1, где:
- P — действующая нагрузка,
- Fp — плошадь поперечного сечения стойки,
- Ry — расчётное сопротивление материала (стали стойки), выбирается по таблице В5 Приложения «В» того же СНиПа;
- Yc — коэффициент условий работы по таблице 1 СНиПа (0.9-1.1).В соответствии с примечанием к этой таблице (пункт 5) в калькуляторе принято Yc=1.
Проверку на устойчивость элементов сплошного сечения при центральном сжатии силой P следует выполнять по формуле:
P / Fi * Fp * Ry * Yc <= 1, где Fi — коэффициент продольного изгиба центрально — сжатых элементов. Коэффициент Fi введён в расчёт в качестве компенсации возможности некоторой не прямолинейности стойки, недостаточной жесткости её крепления и неточности в приложении нагрузки относительно оси стойки. Значение Fi зависит от марки стали и гибкости колонны и часто берётся из таблицы 72 СНиП II-23-81 1990г.
Исходя из гибкости стойки и расчётного сопротивления выбранной стали сжатию, растяжению и изгибу. Это несколько упрощает и огрубляет расчёт, так как СНиП II-23-81* предусматривает специальные формулы для определения Fi.

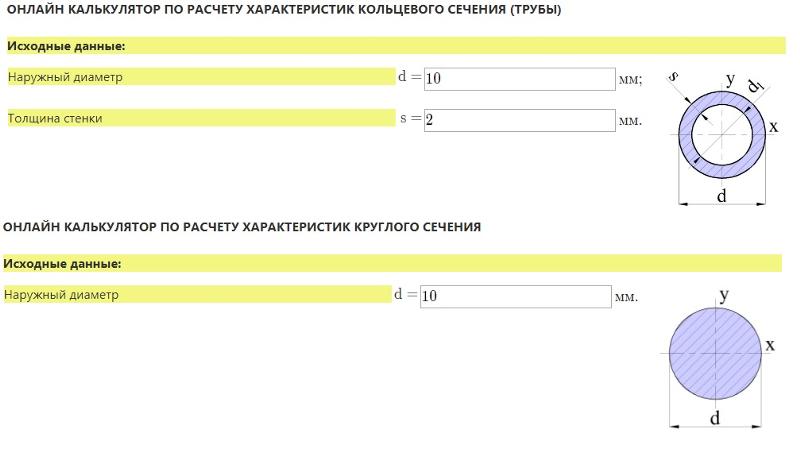

Гибкость (Lambda) — некоторая величина, характеризующая свойства рассматриваемого стержня в зависимости от его длины и параметров поперечного сечения, в частности радиуса инерции: Lambda = Lr / i;
- здесь Lr — расчётная длина стержня,
- i — радиус инерции поперечного сечения стержня (стойки,колонны).
Радиус инерции сечения i равен корню квадратному из выражения I / Fp, где I — момент инерции сечения, Fp — его площадь.
Lr (расчётная длина) определяется как MuL;
здесь L — длина стойки, а Mu — коэфф., зависящий от схемы её крепления:
- «заделка-консоль»(свободный конец)-Mu=2;
- «заделка-заделка»-Mu=0.5;
- заделка-шарнир»-Mu=0.7;
- «шарнир-шарнир»-Mu=1.
Следует иметь ввиду,что при наличии у формы поперечного сечения 2-ух радиусов инерции (например, у прямоугольника), при расчёте Lambda используется меньший.
Кроме того,сама Lambda (гибкость стойки), рассчитанная по формуле Lambda = Lr / i не должна превышать 220-ти в соответствии с табл. 19.СНиП II-23-81*; там же содержатся ограничения на предельную гибкость центрально-сжатых стержней.
Для их использования необходимо сделать выбор в таблице калькулятора «Вид, назначение стоек…». Предельная гибкость стоек, кроме их геометрических параметров, зависит также от коэфф. продольного изгиба (Fi), действующей нагрузки(P), расчётного сопротивления материала стойки (Ry) и условий её работы (Yc).
Поделиться
Оцените автора
( 7 оценок, среднее 3.71 из 5 )
КАЛЬКУЛЯТОР РАСХОДА
| |||
Этот калькулятор ultra уникален тем, что позволяет вам выбирать между
большое разнообразие единиц (6 для диаметра и 24 каждый для скорости и расхода). 1) Вода течет со скоростью 36 дюймов в секунду и со скоростью
1,0472 кубических фута в секунду. Какой диаметр трубы? СНАЧАЛА ВЫБЕРИТЕ, ЧТО ВЫ РЕШАЕТЕ В этом случае мы вычисляем ДИАМЕТР ТРУБЫ, поэтому нажмите на эту кнопку. Введите 36 в поле скорости и выберите дюймы в секунду в его меню. Введите 1,0472 в поле скорости потока и выберите кубические футы в секунду в его меню. Нажмите кнопку ВЫЧИСЛИТЬ, и вы увидите, что это равно 8 дюймам. И вы увидите ответ в 5 других единицах измерения!! НАЖМИТЕ ПЕРВЫМ НА ТО, ЧТО ВЫ РЕШАЕТЕ – СКОРОСТЬ Введите 10 в поле диаметра трубы и выберите сантиметры в его меню. Введите 9 в поле скорости потока и выберите литры в секунду в его меню.  Нажмите кнопку ВЫЧИСЛИТЬ, и ответ будет равен 114,59 сантиметрам в секунду И ответ будет в 23 других единицах измерения!! 3) Вода течет по трубе диаметром 2 фута со скоростью 20 дюймов в секунду. Какова скорость потока? ПЕРВЫЙ ЩЕЛКНИТЕ НА ТО, ЧТО ВЫ РЕШАЕТЕ – РАСХОД Введите 2 в поле диаметра трубы и выберите футы в его меню. Введите 20 в поле скорости и выберите дюймы в секунду в его меню. Нажмите кнопку «РАССЧИТАТЬ», и ответ будет равен 5,236 кубических футов в секунду И ответ будет в 23 других единицах измерения !! Числа больше чем 1000 будет отображаться в экспоненциальном представлении и с таким же количеством указаны значащие цифры. Вы можете изменить значащие цифры, отображаемые с помощью изменение числа в поле выше. Internet Explorer и большинство других браузеров будут правильно отображать ответы, но есть несколько браузеров, которые вообще не отображают вывод  Если да, введите ноль
в поле выше. Это устраняет все форматирование, но это лучше, чем отсутствие
выход вообще. |
В отличие от других калькуляторов, вы НЕ
ограничивается вводом диаметра в дюймах, скорости в милях в час и т. д., что делает этот калькулятор
довольно универсальный.Авторское право © 1999 – 1728 программных систем
Калькулятор расхода — давление и диаметр
Калькулятор расхода – давление и диаметр | КопелиС помощью этого инструмента можно легко рассчитать средний объемный расход жидкости, изменив каждую из трех переменных: длину, давление и диаметр отверстия. Затем влияние на прогнозируемый расход отображается на трех графиках, где, в свою очередь, две переменные поддерживаются постоянными, а расход отображается в зависимости от диапазона значений третьего.
Помните, что если вам нужна помощь в выборе подходящего шланга для вашего применения или отрасли, пожалуйста, не стесняйтесь обращаться к одному из наших сотрудников по телефону 0116 240 1500 или по электронной почте sales@copely.
com.
Считаете этот инструмент полезным? Вы можете встроить наш Калькулятор расхода на свой веб-сайт, скопировав приведенный ниже код.
Как использовать:
Чтобы начать расчет, введите свои цифры в поля ниже. Если значение какой-либо из переменных недоступно, оставьте поле пустым, и программа выберет свое значение.
Диаметр отверстия (мм)
Давление (бар)
Длина (метры)
Результаты
Нажмите на вкладки ниже, чтобы просмотреть результаты.
Объемный расход жидкости в зависимости от длины шланга Количество расхода жидкости в зависимости от давления Объемный расход жидкости в зависимости от диаметра отверстия
| Количество Расход жидкости в зависимости от длины шланга | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Длина | 20.000 | 40.000 | 60.000 | 80.000 | 100.000 | 120.000 | 140. 000 | 160.000 | 180.000 | 200.000 |
| Количество Расход жидкости (литров в минуту) | 95.273 | 68.458 | 56.202 | 48.807 | 43.727 | 39,961 | 37.026 | 34.656 | 32.689 | 31.023 |
| Диаметр отверстия (мм) | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Давление (бар) | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 |
| Диаметр отверстия (дюймы) | 0,984 | 0,984 | 0,984 | 0,984 | 0,984 | 0,984 | 0,984 | 0,984 | 0,984 | 0,984 |
| Давление (psi) | 102.900 | 102.900 | 102.900 | 102.900 | 102. 900 | 102.900 | 102.900 | 102.900 | 102.900 | 102.900 |
| Длина (футы) | 65,667 | 131.333 | 197.000 | 262 667 | 328.333 | 394.000 | 459.667 | 525.333 | 591.000 | 656,667 |
| Количество Расход жидкости (галлонов в минуту) | 20,960 | 15.061 | 12.364 | 10.738 | 9.620 | 8.791 | 8.146 | 7,624 | 7.192 | 6,825 |
| Коэффициент С | 20.105 | 20.105 | 20.105 | 20.105 | 20.105 | 20.105 | 20.105 | 20.105 | 20.105 | 20.105 |
| Скорость V (фут/сек) | 10.602 | 7,618 | 6.254 | 5.431 | 4,866 | 4.447 | 4.120 | 3,856 | 3,638 | 3,452 |
| Диаметр отверстия (футы) D | 0,082021 | 0,082021 | 0,082021 | 0,082021 | 0,082021 | 0,082021 | 0,082021 | 0,082021 | 0,082021 | 0,082021 |
| Эквивалент жидкости напора h (ft) | 237,644 | 237,644 | 237,644 | 237,644 | 237,644 | 237,644 | 237,644 | 237,644 | 237,644 | 237,644 |
| Количество Данные о расходе жидкости и давлении | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Давление | 1. 400 | 2.800 | 4.200 | 5.600 | 7.000 | 8.400 | 9.800 | 11.200 | 12.600 | 14.000 |
| Кол-во расход жидкости (л/мин) | 19.555 | 27.655 | 33.871 | 39.110 | 43.727 | 47.900 | 51.738 | 55.310 | 58.666 | 61.839 |
| Диаметр отверстия (мм) | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Длина | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Диаметр отверстия (дюймы) | 0,984 | 0,984 | 0,984 | 0,984 | 0,984 | 0,984 | 0,984 | 0,984 | 0,984 | 0,984 |
| Давление (psi) | 20. 580 | 41.160 | 61.740 | 82.320 | 102.900 | 123.480 | 144.060 | 164.640 | 185.220 | 205.800 |
| Длина (футы) | 328.333 | 328.333 | 328.333 | 328.333 | 328.333 | 328.333 | 328.333 | 328.333 | 328.333 | 328.333 |
| Кол-во расход жидкости (гал/мин) | 4.302 | 6.084 | 7.452 | 8.604 | 9.620 | 10,538 | 11.382 | 12.168 | 12.906 | 13.605 |
| Коэффициент С | 20.105 | 20.105 | 20.105 | 20.105 | 20.105 | 20.105 | 20.105 | 20.105 | 20.105 | 20.105 |
| Скорость V (фут/сек) | 2,176 | 3,077 | 3,769 | 4.352 | 4,866 | 5.330 | 5,757 | 6. 155 | 6,528 | 6.881 |
| Диаметр отверстия (футы) D | 0,082021 | 0,082021 | 0,082021 | 0,082021 | 0,082021 | 0,082021 | 0,082021 | 0,082021 | 0,082021 | 0,082021 |
| Эквивалент жидкости напора h (ft) | 47.529 | 95.058 | 142,587 | 190,115 | 237,644 | 285.173 | 332.702 | 380.231 | 427.760 | 475.289 |
| Количество Расход жидкости в зависимости от диаметра отверстия | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Диаметр отверстия | 5.000 | 10.000 | 15.000 | 20.000 | 25.000 | 30.000 | 35.000 | 40.000 | 45.000 | 50.000 |
| Кол-во расход жидкости (л/мин) | 0,091 | 2.204 | 8. 792 | 21.989 | 43.727 | 75.790 | 119.849 | 177.478 | 250.177 | 339.374 |
| Давление (бар) | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 |
| Длина | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Диаметр отверстия (дюймы) | 0,197 | 0,394 | 0,591 | 0,787 | 0,984 | 1.181 | 1,378 | 1,575 | 1,772 | 1,969 |
| Давление (psi) | 102.900 | 102.900 | 102.900 | 102.900 | 102.900 | 102.900 | 102.900 | 102.900 | 102.900 | 102.900 |
| Длина (футы) | 328.333 | 328.333 | 328. 333 | 328.333 | 328.333 | 328.333 | 328.333 | 328.333 | 328.333 | 328.333 |
| Кол-во расход жидкости (гал/мин) | 0,020 | 0,485 | 1,934 | 4,838 | 9.620 | 16.674 | 26.367 | 39.045 | 55.039 | 74,662 |
| Коэффициент С | 2,314 | 9,976 | 14.458 | 17.638 | 20.105 | 22.120 | 23.824 | 25.300 | 26.602 | 27.767 |
| Скорость V (фут/сек) | 0,252 | 1,533 | 2,718 | 3,823 | 4,866 | 5,857 | 6.804 | 7,715 | 8.592 | 9.441 |
| Диаметр отверстия (футы) D | 0,016 | 0,033 | 0,049 | 0,066 | 0,082 | 0,098 | 0,115 | 0,131 | 0,148 | 0,164 |
| Эквивалент жидкости напора h (ft) | 237,644 | 237,644 | 237,644 | 237,644 | 237,644 | 237,644 | 237,644 | 237,644 | 237,644 | 237,644 |

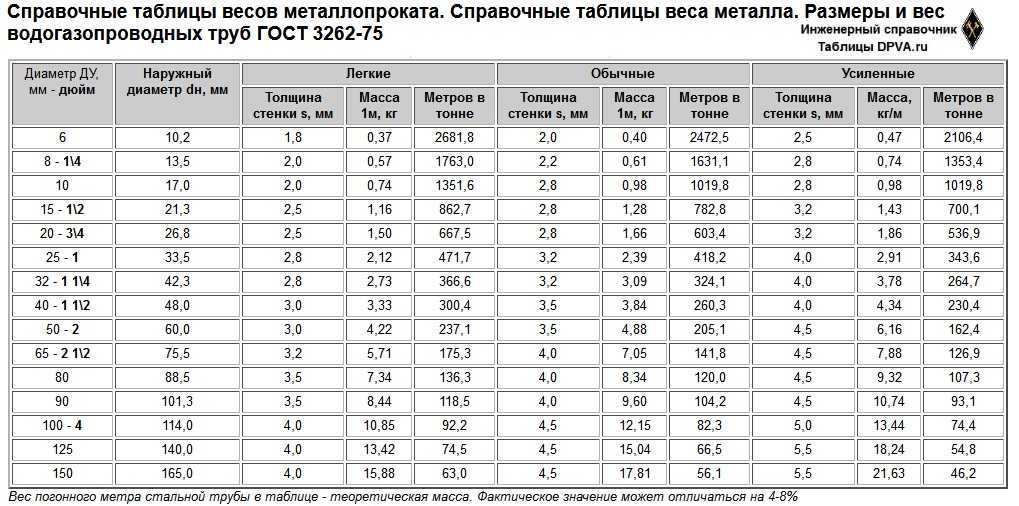

Скорость потока жидкости в трубах
Количество жидкости, которое будет сбрасываться через шланг, зависит от давления, прикладываемого к входному концу, длины шланга и диаметра отверстия.
