Камера сборная одностороннего обслуживания КСО-298

Общие технические характеристики КСО-298

Камеры КСО-298 напряжением 6 и 10 кВ предназначены для распределительных устройств переменного трехфазного тока частотой 50 Гц систем с изолированной нейтралью или заземленной через дугогасительный реактор и изготовляются для нужд народного хозяйства и для поставки на экспорт и предназначены взамен камер серий КСО-272, КСО-285, КСО 2УМ3. Камеры имеют меньшие габариты, что позволяет их использовать для модернизации и расширения (увеличения количества фидеров) на уже существующих площадях РУ.

Условные обозначения КСО-298

КСО-298-Х-ХХ:
КСО – камера сборная одностороннего обслуживания;
2 – модификация;
98 – год разработки;
Х – обозначение схемы исполнения главных цепей;
ХХ – климатическое исполнение (У, УХЛ) и категория размещения (3; 4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Условия эксплуатации камер КСО-298

Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 25 до 40°С. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию. Требования техники безопасности по ГОСТ 12.2.007.4-75. Камеры

КСО-298соответствуют требованиям.

Основные технические характеристики камер одностороннего обслуживания КСО-298

Номинальное напряжение, кВ – 6; 10
Наибольшее рабочее напряжение, кВ – 7,2; 12
Номинальный ток главных цепей, А – 200; 400; 630
Номинальные токи трансформаторов тока, А – 50; 100; 150; 200; 300; 400; 600; 800; 1000
Номинальный ток сборных шин, А – 630; 1000
Номинальный ток отключения камер с высоковольтным выключателем, кА – 20
Предельный сквозной ток камер с высоковольтным выключателем (амплитудное значение), А – 51
Ток термической стойкости (3 с) камер с высоковольтным выключателем, кА – 20*
Номинальное напряжение вспомогательных цепей, В:
- переменного оперативного тока – 220
- постоянного оперативного тока – 220
- цепи трансформаторов напряжения – 100
- цепи освещения внутри камер – 36
Ток плавкой вставки высоковольтного предохранителя, А – 2; 3; 5; 8; 10; 16; 20; 31,5-160
Габаритные размеры камер, мм – 2650x750x1100

* Термическая и электродинамическая стойкость трансформаторов тока согласно их техническим параметрам.

Схема главных цепей

Рекомендуемое построение схем главных цепей

Однорядное исполнение

Двухрядное исполнение

Двухрядное исполнение с секционным разединителем

Ввод с трансформатором собственных нужд

Сетка схем главных цепей

В таблице приняты следующие обозначения:
Q – высоковольтный выключатель; QS – выключатель нагрузки;
QS1 – разъединитель РВФЗ; QSG1 заземляющие ножи разъединителя РВФЗ;
QS2 – разъединитель РВЗ; QSG2 заземляющие ножи разъединителя РВЗ или
заземляющий разъединитель ЗР10

ТА1- ТА3 – трансформаторы тока; ТV – трансформатор напряжения;
ТV1 – трансформатор собственных нужд; FU – предохранитель;
FV – ограничитель перенапряжения;

	Отходящая линия		Отходящая линия
	КСО– 292		КСО– 292
	1ПВ– 1000 1ПВ– 600		2ПВ– 1000 2ПВ– 600
	КСО– 298		КСО– 298
	1ВВ– 1000 1ВВ– 600		2ВВ– 1000 2ВВ– 600
	Шинный ввод, сек-ционный выключа-тель		секционный выклю-чатель с задним пе-реходом
	КСО– 292		КСО– 292
	3ВВ– 1000 3ВВ– 600		4ПВ– 1000 4ПВ– 600
	КСО– 298		КСО– 298
	3ВВ– 1000 3ВВ– 600		4ВВ– 1000 4ВВ– 600
	Секционный выклю-чатель с боковым переходом		Секционный выклю-чатель с боковым переходом
	КСО– 292		КСО– 292
	4.1ПВ– 1000 4.1ПВ– 600		5ПВ– 1000 5ПВ– 600
	КСО– 298		КСО– 298
	4.1ВВ– 1000 4.1ВВ– 600		5ВВ– 1000 5ВВ– 600
	Ввод, отходящая линия		Ввод, отходящая линия
	КСО– 292		КСО– 292
	6ПВ– 1000 6ПВ– 600		6.1ПВ– 1000 6.1ПВ– 600
	КСО– 298		КСО– 298
	6ВВ– 1000 6ВВ– 600		6.1ВВ– 1000 6.1ВВ– 600
	Ввод, отходящая линия		Ввод, отходящая линия
	КСО– 292		КСО– 292
	7ПВ– 1000 7ПВ– 600		8ПВ– 1000 8ПВ– 600
	КСО– 298		КСО– 298
	7ВВ– 1000 7ВВ– 600		8ВВ– 1000 8ВВ– 600
	Ввод, отходящая линия		Ввод, отходящая линия с боковым вводом
	КСО– 292		КСО– 292
	8.1ПВ– 1000 8.1ПВ– 600		8.2ПВ– 1000 8.2ПВ– 600
	КСО– 298		КСО– 298
	8.1ВВ– 1000 8.1ВВ– 600		8.2ВВ– 1000 8.2ВВ– 600
	Ввод, отходящая линия с задним вводом		Отходящая линия
	КСО– 292		КСО– 292
			9- 400 9.1- 400 с тр– рами тока
	КСО– 298		КСО– 298
	8.3ВВ– 1000 8.3ВВ– 600		9- 400 9.1- 400 с тр– рами тока
	Отходящая линия		Ввод, отходящая линия
	КСО– 292		КСО– 292
	10- 400 10.1- 400 с тр– ра-ми тока		11- 400 11.1- 400 с тр– ра-ми тока
	КСО– 298		КСО– 298
	10- 400 10.1- 400 с тр– ра-ми тока		11- 400 11.1- 400 с тр–рами тока
	Трансформатор на-пряжения с кабель-ной сборкой		Трансформатор на-пряжения с боковым переходом
	КСО– 292		КСО– 292
	12ПВ– 1000ТН 12ПВ– 600ТН		12.1ПВ– 1000ТН 12.1ПВ– 600ТН
	КСО– 298		КСО– 298
	12ВВ– 1000ТН 12ВВ– 600ТН		12.1ВВ– 1000ТН 12.1ВВ– 600ТН
	Трансформатор на-пряжения с боковым переходом		Трансформатор на-пряжения с зазем-лением сборных шин
	КСО– 292		КСО– 292
	12.2ПВ– 1000ТН 12.2ПВ– 600ТН		13 – 400ТН
	КСО– 298		КСО– 298
	12.2ВВ– 1000ТН 12.2ВВ– 600ТН		13 – 400ТН
	Трансформатор на-пряжения		Трансформатор собственных нужд
	КСО– 292		КСО– 292
	14 – 400ТН		15 – 400ТСН
	КСО– 298		КСО– 298
	14 – 400ТН		15 – 400ТСН
	Приводы шинного моста		Кабельная сборка
	КСО– 292		КСО– 292
	16 ШЛ 16 ШП		22.1 – 1000 22.1 – 600
	КСО– 298		КСО– 298
	16 ШЛ 16 ШП		22.1 – 1000 22.1 – 600
	Секционный разъе-динитель, шинный ввод		Секционный разъе-динитель, с задним переходом
	КСО– 292		КСО– 292
	23 – 1000 23 – 600		24 – 1000 24 – 600 24.1 бок. Переходом
	КСО– 298		КСО– 298
	23 – 1000 23 – 600		24 – 1000 24 – 600 24.1 бок. Переходом
	Трансформатор на-пряжения с секци-онным переходом		Секционный разъе-динитель
	КСО– 292		КСО– 292
	25 – 1000ТН 25 – 600ТН		27 – 1000 27 – 600
	КСО– 298		КСО– 298
	25 – 1000ТН 25 – 600ТН		27 – 1000 27 – 600
	Панель собствен-ных нужд		Панель собствен-ных нужд
	КСО– 292		КСО– 292
	28А		28.1А зад. Выход 28.4А бок. Выход
	КСО– 298		КСО– 298
	28А		28.1А зад. Выход 28.4А бок. Выход
	Панель собствен-ных нужд с кабель-ной сборкой		Панель собствен-ных нужд с боковым переходом
	КСО– 292		КСО– 292
	28.2А– 1000 28.2А– 600		28.2А– 1000 28.2А– 600
	КСО– 298		КСО– 298
	28.2А– 1000 28.2А– 600		28.2А– 1000 28.2А– 600
	Панель собствен-ных нужд с задним переходом		Заземление сбор-ных шин
	КСО– 292		КСО– 292
	28.5А– 1000 28.5А– 600		31 – 400П 32 – 400Л
	КСО– 298		КСО– 298
	28.5А– 1000 28.5А– 600		31 – 400П 32 – 400Л
	Заземление сбор-ных шин, с приво-дами раз- теля шин-ного моста		Заземление сбор-ных шин, с приво-дами раз- теля шин-ного моста
	КСО– 292		КСО– 292
	31.1 – 400ШП		32.1 – 400ШП
	КСО– 298		КСО– 298
	31.1 – 400ШП		32.1 – 400ШП

Техническая служба готова рассмотреть и, при необходимости, разработать
другие варианты сочетания элементов схемы главной цепи и конструкцию уста-новки других элементов в камеры.

Шинные мосты

При двухрядном расположении камер в помещение РУ на них устанавливаются
шинные мосты.
Шинные мосты представляют собой металлоконструкцию рамного исполнения с
установленными на них изоляторами и шиной.
Шинные мосты выполняются: с разъединителями для секционирования сборных
шин, без разъединителей.
Приводы этих разъединителей размещаются на панелях ширенной200мм, кото-рые обязательно монтируются крайними в ряду РУ(справа либо слева).
Размеры шинных мостов зависят от размера между фасадами камер, коридора
обслуживания РУ.

Шинный мост с разъединителями

L – расстояние между фасадами камер.

L	Длина моста
1600	2400
1800	2600
2000	2800
2100	2900
2200	3000
2300	3100
2500	3300
2800	3600
3300	4100
3600	4400
3800	4600

* Термическая и электродинамическая стойкость трансформаторов тока согласно их техническим параметрам.

Конструкция и принцип действия

Камера представляет собой сварную металлоконструкцию из листовых гнутых профилей. Внутри размещена аппаратура главных цепей, рукоятки приводов и аппаратов управления, реле защиты, управления, сигнализации. Приборы учета и измерения расположены с фасадной стороны камер КСО-298. Доступ в камеру обеспечивают две двери: верхняя – в зону высоковольтного выключателя, трансформатора напряжения или предохранителя, нижняя – в зону кабельных присоединений силового трансформатора или разъединителей. Между дверью с аппаратурой вспомогательных цепей и высоковольтным выключателем установлена съемная перегородка, предотвращающая доступ в зону высокого напряжения. В корпусе камеры имеются смотровые окна для обзора внутренней части камеры. В камерах КСО-298 имеется устройство для установки лампы внутреннего освещения (лампа накаливания 36 В), обеспечивающее возможность безопасной замены перегоревшей лампы без снятия напряжения. Сборные шины камер КСО имеют с фасада сетчатые или сплошные со смотровым окном ограждения. Все установленные в камере КСО аппараты и приборы, подлежащие заземлению, заземлены. Верхняя дверь, на которой установлены приборы вспомогательных цепей, заземлены гибким проводом. На фасаде камеры в нижней части имеется зажим заземления, предназначенный для присоединения к заземленному корпусу элементов, временно подлежащих заземлению. Каркас камеры непосредственно приваривается к металлическим заземленным конструкциям.

Шины заземления (проводники) окрашены в черный цвет. Верхняя дверь является панелью, на которой смонтирована схема вспомогательных цепей. На фасаде размещена аппаратура, в основном, с задним присоединением проводов (реле защиты, управления, сигнализации, приборы учета и измерения). Приводы управления разъединителями в камерах с секционным выключателем находятся на панели камеры. В камерах с кабельными вводами предусмотрена возможность концевой разделки одного или двух трехфазных кабелей сечением до 240 мм2, а также однофазных кабелей с пластмассовой изоляцией сечением до 500 мм2. Камеры КСО-298 имеют стационарное устройство для освещения фасада камер напряжением 220 В. Каналом для магистральных шинок оперативных цепей питания электромагнитов включения, цепей управления сигнализации служит короб, расположенный в средней части КСО-298. Кроме того, в коробе размещена выходная клеммная колодка для выполнения межкамерных соединений вспомогательных цепей.

механические: блокировка, не допускающая включение и отключение линейных и шинных разъединителей;
блокировка, не допускающая включение заземляющих ножей при включенных рабочих ножах разъединителя;
электрические: блокировка, не допускающая включение высоковольтного выключателя при нахождении разъединителя в промежуточном положении;
блокировка, не допускающая включение выключателя ввода при включенных заземляющих ножах заземления сборных шин.

Примечание. Для осуществления других видов блокировок (оперативной безопасности и т. п.) согласно схемам вспомогательных цепей в камерах КСО-298 по заказу предусмотрена возможность установки блокировочных замков. Для собственных нужд предусмотрена камера с номером схемы главных цепей 28 А как отдельно стоящая, так и в блоке с камерами со схемами главных цепей 15 (камеры с силовыми трансформаторами). Камера 15 может поставляться отдельно стоящей (средней или крайней правой в ряду). Для вводов и отходящих линий на ток свыше 630 А поставляются только блоки с камерами кабельных сборок. Для вводов до 630 А (кроме блоков) поставляются также камеры с высоковольтным выключателем с номером схемы главных цепей 8. Камеры с высоковольтным выключателем с номером схемы главных цепей 1 и 2 поставляются только для отходящих линий. При двухрядном расположении камер в помещении РУ на камерах устанавливаются шинные мосты. Шинные мосты представляют собой металлоконструкцию, собранную из двух рам с установленными на них изоляторами, шинами и шинодержателями. При ширине прохода в РУ 4200 мм между рамами устанавливается рама-вставка. Шинные мосты выполняются без разъединителей и с разъединителями для секционирования сборных шин. Приводы этих разъединителей размещаются на панелях шириной 200 мм, закрепленных между двумя крайними камерами ряда РУ (справа аппаратов).

по схемам главных цепей;
по принципиальным схемам вспомогательных цепей, указанным в опросном листе.

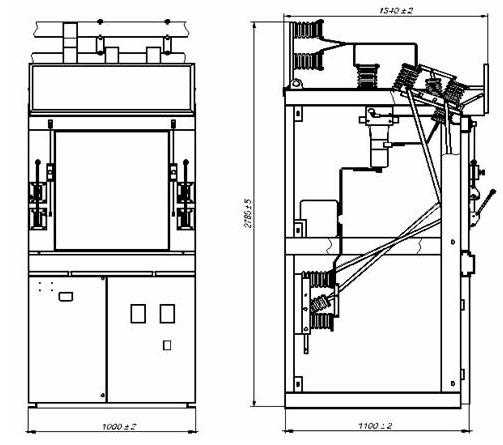

Габаритные размеры КСО-298

масляные выключатели ВПМ-М-10 с приводами ПЭ-11 на 630 и 1000 А;
масляные выключатели ВПМП-М-10 с приводами ППО-10 на 630 и 1000 А;
вакуумные выключатели ВВ/ТЕL-10 на 400, 630 и 800 А; разъединители РВЗ на 400, 630, 1000 А с заземляющими ножами со стороны шарнирных или разъемных контактов, с приводами ПР-10;
разъединители РВ на 400, 630, 1000 А с приводами ПР-10;
разъединители РВФ и РВФЗ на 630, 1000 А с приводами ПР-10;
трансформаторы тока типа ТПОЛ-10 на 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000 А;
трансформаторы напряжения типа НОМ, НАМИ, ЗНОЛ;
предохранители типа ПКТ, ПКН;
ограничители перенапряжений типа ОПН-10, ОПН-6;
силовые трансформаторы ТМ-25, ТМ-40. Изготовитель оставляет за собой право замены вышеуказанных аппаратов на аналогичные.

Классификация камер КСО

Признак классификации	Исполнение камер КСО
Вид камер КСО в зависимости от установленной в них аппаратуры	С высоковольтными выключателями и электромагнитным приводом: с высоковольтными выключателями и пружинным(двигательным) приводом; с силовыми предохранителями; с выключателями нагрузки; с трансформаторами напряжения; с разъединителями; с силовыми трансформаторами собственных нужд; с кабельными сборками; с аппаратурой собственных нужд; с ограничителями перенапряжений
Уровень изоляции по ГОСТ1516.1–79	С нормальной изоляцией
Система сборных шин	С одной системой сборных шин
Изоляция ошиновки	С неизолированными шинами
Исполнение линейных высоковольтных вводов	С кабельными вводами; с шинными вводами(от силового трансформатора)
Род установки	Для внутренней установки в электропомещениях
Степень защиты по ГОСТ14254–96	IP20 для наружных оболочек фасада и боковых стенок; IP30 для боковых стенок крайних в ряду камер; IP00 для остальных частей камер
Условия обслуживания	Одностороннего обслуживания

Каталог – камеры одностороннего обслуживания

se33.ru

Ячейки и камеры КСО 298 / Цена, схемы, описание

Ячейки КСО 298 были созданы также с целью замены их предшественников, камер КСО-272, КСО-285, 2УМЗ, которые изобрели ещё в Советском Союзе. Но теперь на их смену создали новую камеру КСО 298, которая более усовершенствование, чем предыдущие. К тому же, камера КСО 298 имеет намного меньшие размеры, что позволяет использовать ее для модернизации и расширения (увеличения количества фидеров) на уже существующих площадях распредустройств.

У этой модели камеры КСО 298 с вакуумным выключателем есть высокий механический ресурс, низкое потребление энергии по цепям включения и выключения, маленький вес и размер. С помощью вакуумного включателя есть возможность управления как по цепям оперативного постоянного, так и переменного токов. Для этого выключателя вообще не требуется ремонт на протяжении всего срока службы.

Обозначения камер на примере КСО 366

КСО 298 цена всегда стабильна и заранее оговаривается с заказчиком, а изготавливается КСО 298 постоянно и всегда их можно заказать у завода ПроКТП по розничным или оптовым скидкам. Ячейка КСО 298 цена у завода ПроКТП всегда соответствует качеству и сроку работы, на который производители дают гарантию. Камеры КСО 298 с напряжением от 6 до 10 кВ, предназначены для распределения и приема электрической энергии, переменного трехфазного тока с изолированной или заземленной через дугогасительный реактор нейтралью.

Назначение

Используют камеры серии КСО 298 в основном при распределеительных установках промышленных обьектов, городских электрических сетей и т.д. Преимуществами камер КСО 298 является то, что в зависимости от главных цепей, в камеры можно устанавливать разное оборудование: высоковольтные вакуумные выключатели; высоковольтные выключатели нагрузки; разъединители с заземляющими ножами; трансформаторы тока ТПОЛ-10, ТОЛ-10, ТЛК-10 и ТПК-10; трансформаторы напряжения типа ЗНОЛ и ЗНИОЛ, НАМИТ и др.; предохранители типа ПКН, ПКТ; ограничители перенапряжения типа ОПН – 10, ОПН – 6; силовые трансформаторы типа ТМГ – 25, ТМГ – 40. Каждая КСО 298 изготавливается исключительно по запросу и опросному листу, который всегда служит самой главной инструкцией работников.

КСО 298 схемы расчерчены очень четко и детально, чтобы при собрании камер КСО 298 ничего из инструкции не было упущено. Завод ПроКТП помимо качества всегда следит за безопасностью и высоким уровнем квалификации своих работников, поэтому КСО 298 опросный лист всегда составлен очень точно и грамотно. Для лучшего взаимопонимания с клиентом, завод ПроКТП создал прайс на КСО 298, также как и на другие серии подобных камер, где указывается КСО 298 описание самого оборудования и КСО 298 цена прайс, с розничными и оптовыми показателями. Каждому клиенту завода ПроКТП, при выборе определенной продукции, например камеры КСО 298, будет предоставлена КСО 298 схема главных цепей, гарантийный лист на срок службы, качественно выполненный заказ согласно опросному листу и камера КСО 298 цена.

КСО 298 камеры одностороннего обслуживания имеет сертификацию, они сделаны по ГОСТ 14693-90, также имеется ГОСТ 12.2.007.4-75 и ГОСТ 12.2.007.0-75 в соответствии с требованиями безопасности.

Характеристики

Номинальное и рабочее напряжение в этой серии камер отличается, так как первое становит 6 или 10 кВ, а второе 7,2 или 12 кВ. Номинальный ток главных цепей равен 200, 400 или 630 А, а номинальные токи трансформаторов тока имеют больше показателей и зачастую это от 50 до 1000 А.Номинальный ток сборных шин составляет 630 или 1000 А, а номинальный ток отключения камер с высоковольтным выключателем 20 кА. Предельный сквозной ток камер с высоковольтным выключателем 51 А, а ток термической стойкости, который проходит со скоростью 3 секунды, имеет показатель 20 кА.

Напряжение, находящееся в разных частях и цепях камер тоже отличается друг от друга: номинальное напряжение вспомогательных цепей оперативного тока 220 В, также как и постоянного оперативного тока; цепи трансформаторов напряжения 220 В; цепи освещения внутри камер 100 и 36 В. Размеры камер КСО 298 в основном идут стандартные: при весе 440 кг, их высота со сборными шинами достигает 2650 мм, глубина 1100 мм, ширина 750 мм. Ток плавкой вставки высоковольтного предохранителя колеблется от 2 до 160 А.

Актуальность информации на: 2/09/15

proktp.ru

ДЭТК – КСО-298 М

Преимущества

Ячейки (камеры) КСО – это разновидность комплектных распределительных устройств (КРУ) серии КСО одностороннего обслуживания. Ячейки КСО выполнены в виде шкафа с монтированными защитными измерительными, коммутационными элементами.

Ячейки КСО предназначены для работы в электрических установках трехфазного переменного тока частотой 50, 60 Гц напряжением 6, 10 кВ для системы с изолированной или заземленной нейтралью.

Отличительные особенности камеры КСО-298 М:

Простота конструкции.
Простота обслуживания.
Отработанная и проверенная компоновка КРУ КСО 298.
Все ячейки КСО по сетке схем имеют одинаковые габариты, включая КСО с трансформаторами собственных нужд (ТЛС-40).
Камера КСО-298 М выполнена по проверенной и зарекомендовавшей себя схеме. В ячейку КСО возможна установка вакуумного выключателя как ВВ\TEL, так и ВВУ-СЭЩ.
Ведётся постоянная модернизация и удешевление изделия с учетом пожеланий заказчиков.
Камеры КСО-298М прошли весь комплекс испытаний, что подтверждено протоколами.

КРУ КСО-298 М как представитель современного поколения КСО имеет:

корпус из тонколистовой оцинкованной или покрытой полимерным покрытием стали, обеспечивающий необходимую прочность, коррозионную стойкость, локализацию аварии при возникновении дугового замыкания;
внутреннюю шину заземления;
все требуемые механические блокировки, возможность организации подстанционной блокировки с помощью электромагнитных блок-замков;
широкую сетку схем главных цепей с применением выключателей нагрузки или вакуумных выключателей с электромагнитным или пружино-моторным приводом;
возможность установки ОПН;
большой выбор элементной базы вспомогательных цепей, в том числе микропроцессоры;
смотровые окна для наблюдения положения аппаратов и освещение отсеков;
достаточно просторный кабельный отсек для подключения 2-х трёхфазных кабелей сечением до 240 мм2 или 3-х однофазных до 500 мм2;

Расположение шин разных фаз вдоль ширины шкафа позволяет получить в ячейке КСО-298 дополнительные преимущества:

простота и, как следствие, надёжность приводов разъединителей и выключателей нагрузки: управление осуществляется несъёмной рукояткой, соединённой с разъединителем с помощью тяг, позволяющих выполнять регулировку длины для точной настройки работы механизмов после плохих условий транспортировки;
минимальная протяжённость шин и количество стыков;
небольшие габариты камер.

Конструкция

Распределительное устройство КСО состоит из состыкованных камер цельнометаллической конструкции, в пределах каждой камеры основные цепи собраны по схеме, смонтированы все аппараты, приборы измерения, релейной защиты, автоматики, сигнализации и управления.

КСО поставляются заказчику отдельными камерами, либо транспортными блоками до трех камер в блоке со смонтированными в пределах блока соединениями главных и вспомогательных цепей, с элементами стыковки камер и блоков в распредустройство.

Присоединения (вводы или выводы) могут быть как кабельными, так и шинными. Шинный ввод (вывод) в камеры выполняется шинопроводом через проходные изоляторы на верхней части ячейки. Фундамент выполняется в одном уровне. Камеры устанавливаются на закладные элементы фундамента и привариваются к ним через 4 отверстия в каждой камере.

Кабельный ввод в камеру осуществляется через кабельные каналы снизу камеры и с подсоединением внутри камеры. Конструкция камеры позволяет подключать не более двух трехжильных высоковольтных кабелей сечением 240 мм2 или трех одножильных высоковольтных кабелей сечением до 500 мм2.

Заземление камер выполняется подсоединением шинок заземления к основанию камер с помощью болта заземления. Металлические части встроенного оборудования и доступные прикосновению металлические конструкции имеют электрический контакт с каркасами камер КСО посредством шинок заземления или зубчатых шайб.

Камера собрана из листовых панелей толщиной 2-3 мм, все детали защищены от коррозии полимерным лакокрасочным либо гальваническим покрытием. С фасада имеются дверки для доступа к оборудованию. Шинные и линейные разъединители и заземлители размещены на задней и верхней стенке ячейки. Приводы этих аппаратов расположены на лицевой панели.

Приводы имеют фиксированные включенное и отключенное положения с возможностью запирания в любом из них на навесной замок, и имеют указатели положения. На приводах предусмотрена возможность установки электромагнитных блокировочных замков. Вал силового выключателя механически связан с блокировками приводов разъединителей, что исключает работу с ножами разъединителей и заземлителей при включенном положении вакуумного выключателя.

Сборные шины расположены в верхней части камеры в ближняя к фасаду, горизонтально расположенная – шина фазы С, нижняя вертикально расположенная В и верхняя вертикально расположенная А. Доступ к сборным шинам осуществляется через съёмную защитную решётку лицевой панели.

Вакуумный выключатель стационарно установлен в камере. Управление им осуществляется с фасада. Для доступа к блоку управления снимается защитный кожух, выступающий с фасада шкафа. Блок управления может быть демонтирован и отправлен в ремонт отдельно от выключателя. Для ремонта выключателя откручиваются 12 болтов присоединения шин и 4 болта крепления, и выключатель вынимается из шкафа.

В сборных камерах серии 298 М выполнен ряд внутренних механических блокировок в пределах одной камеры, не позволяющих произвести неверные действия:

невозможно включить или выключить заземляющие ножи при включённом разъединителе или вакуумном выключателе;
невозможно отключить или включить разъединитель при включённом вакуумном выключателе своей камеры.

Во всех отсеках имеется стационарное освещение.

В состав сборных камер одностороннего обслуживания серии 298 М в зависимости от конкретного заказа могут входить:

шинные мосты между двумя рядами камер, расположенными в одном помещении;
шинные вводы;
шинные перемычки;
переходные шкафы для стыковки с КСО других серий;
запасные части и приспособления.

В камерах предусмотрена возможность установки ограничителей перенапряжения (ОПН) по схеме «фаза-земля». Тип ОПН и необходимость их применения должны указываться проектной организацией в зависимости от параметров сети.

Внимание! КСО-298 М является устройством одностороннего обслуживания. С задней стороны шкафа доступ к оборудованию под напряжением не ограничен! Нахождение с задней стороны работающего распредустройства опасно для жизни! Если проход сзади необходим, следует закрывать доступ в него ограждением по торцам распредустройства.

dv-electro.ru

КСО-292, КСО-298 – ЗАВОД ЭНЕРГОСНАБ

КСО-298 и КСО-292 – это разновидности комплектного распределительного оборудования с односторонним обслуживанием. Они применяются в электрических установках с трехфазным переменным током (f = 50-60 Гц, U = 6-10 Кв). Устройства могут использоваться как в изолированных, так и заземленных системах.

Камеры данных серий применяются в качестве распределительных аппаратов в комплектных и трансформаторных ТП, осуществляющих прием и передачу электроэнергии от сетей промышленного и сельскохозяйственного назначения.

Также эти камеры используются для транспортировки электроэнергии со станций и подстанций, занимающихся электроснабжением железнодорожного транспорта. Сфера применения камер с односторонним обслуживанием достаточно широка.

Как работают КСО-298 и КСО-292?

Принцип действия ячеек во многом зависит от схем цепей распределительных шкафов (основных и дополнительных), в которые они вмонтированы.

Камеры КСО-292 оборудованы механической и электромагнитной системой блокировок с несколькими уровнями. Это обеспечивает устройствам безошибочную работу. Схемы основных соединений у ячеек КСО-298 и КСО-292 во многом идентичны.

Скачать техническое описание, схемы главных цепей камер КСО-298,292

Скачать опросный лист

Рисунок 1 — Габаритные размеры ячейки КСО 292, 298

Технические характеристики камер КСО 292, 298

Характеристика	Показатель
Номинальное напряжение КСО-292, кВ	6; 10
Наибольшее рабочее напряжение, кВ	7,2; 12
Номинальный ток главных цепей камер КСО 292, А	400; 630; 1000; 1600
Номинальный ток трансформаторов тока, А	50;75;100;150;200;300;400;600
Номинальный ток сборных шин, А	630; 1000; 1600
Номинальный ток шинных мостов, А	630; 1000
Номинальный ток отключения высоковольтного выключателя, кА	20
Номинальный ток электродинамической стойкости главных цепей камер КСО292, КА	51
Ток термической стойкости, кА	20
Время протекания тока термической стойкости, с: — для камер на 400 и 600А — для камер на 1000 и 1600 А	2 3
Номинальное напряжение вспомогательных цепей: — цепи защиты, управления и сигнализации постоянного и переменного тока,В — цепи трансформаторов напряжения (защиты, измерения, учета, АВР), В	220100
Ток плавкой вставки силового предохранителя, А	2; 3; 5; 8; 10; 16; 20; 31,5 – 100

zavodves.ru

Камера КСО-298 КСО-298 КСО-298 КСО-298 Камера КСО PDF

Технические характеристики

Камера КСО-393 Камеры сборные одностороннего обслуживания серии KCО-393, именуемые в дальнейшем как КСО, предназначены для работы в электрических установках трехфазного переменного тока частоты 50 и 60

Подробнее КАМЕРЫ СБОРНЫЕ КСО-298
КАМЕРЫ СБОРНЫЕ КСО-298 2 0 0 0 7 5 0 ( 1 0 0 0 ) 1 1 0 0 Камеры КСО-298 напряжением 6 и 10 кв предназначены для распределительных устройств переменного трехфазного тока частотой 50 Гц систем с изолированной
Подробнее Казахстан (772) КСО-285
Архангельск (8182)63-90-72 Астана (7172)727-132 Астрахань (8512)99-46-04 Барнаул (3852)73-04-60 Белгород (4722)40-23-64 Брянск (4832)59-03-52 Владивосток (423)249-28-31 Волгоград (844)278-03-48 Вологда
Подробнее Казахстан (772) КСО-204
Архангельск (8182)63-90-72 Астана (7172)727-132 Астрахань (8512)99-46-04 Барнаул (3852)73-04-60 Белгород (4722)40-23-64 Брянск (4832)59-03-52 Владивосток (423)249-28-31 Волгоград (844)278-03-48 Вологда
Подробнее Казахстан (772) КСО-292
Архангельск (8182)63-90-72 Астана (7172)727-132 Астрахань (8512)99-46-04 Барнаул (3852)73-04-60 Белгород (4722)40-23-64 Брянск (4832)59-03-52 Владивосток (423)249-28-31 Волгоград (844)278-03-48 Вологда
Подробнее Казахстан (772) КСО-298
Архангельск (8182)63-90-72 Астана (7172)727-132 Астрахань (8512)99-46-04 Барнаул (3852)73-04-60 Белгород (4722)40-23-64 Брянск (4832)59-03-52 Владивосток (423)249-28-31 Волгоград (844)278-03-48 Вологда
Подробнее КАМЕРЫ КСО ТРЕХСОТОЙ СЕРИИ
КСО ТРЕХСОТОЙ СЕРИИ (351) 777-34-64, 247-65-94 [email protected] 07 КАМЕРЫ КСО ТРЕХСОТОЙ СЕРИИ НАЗНАЧЕНИЕ Камеры сборные одностороннего обслуживания трехсотой серии предназначены для работы в электрических
Подробнее Казахстан (772) КСО-399
Архангельск (8182)63-90-72 Астана (7172)727-132 Астрахань (8512)99-46-04 Барнаул (3852)73-04-60 Белгород (4722)40-23-64 Брянск (4832)59-03-52 Владивосток (423)249-28-31 Волгоград (844)278-03-48 Вологда
Подробнее Санкт-Петербург 2005г.
ОКП: 34 14 71 Камеры сборные одностороннего обслуживания серии КСО-200 аналог КСО-285, КСО-292, КСО-298 Техническое описание. Санкт-Петербург 2005г. 1.Вводная часть. 1.1.Настоящие техническое описание
Подробнее ВЫСОКОВОЛЬТНОЕ ОБОРУДОВАНИЕ
ВЫСОКОВОЛЬТНОЕ ОБОРУДОВАНИЕ Устройства распределительные комплектные внутренней установки на напряжение 6 (10) кв из камер типов КСО-216 (аналог КСО-299 М), КСО-216.01 ООО “Завод инновационных технологий”
Подробнее Содержание
1 Содержание 1) Назначение, описание изделия….3 2) Технические данные. 4 3) Типы основного оборудования встраиваемого в КСО.5 4) Комплектность поставки..6 5) Сетка схем главных цепей…7 6) Внешний вид,
Подробнее ВЫСОКОВОЛЬТНОЕ ОБОРУДОВАНИЕ НАЗНАЧЕНИЕ
ВЫСОКОВОЛЬТНОЕ ОБОРУДОВАНИЕ НАЗНАЧЕНИЕ Высоковольтное оборудование производства ООО «Росэнергосервис» предназначено для приема и распределения электрической энергии трехфазного переменного тока промышленной
Подробнее К-104АТ-УЗ (К-59АТ-УЗ)
КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА К-104АТ-УЗ (К-59АТ-УЗ) К-104 AT-ХХ-Х-ХХ / ХХХХ УЗ ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ Климатическое исполнение и Устройство комплектное распределительное К-104АТ (К-59АТ)
Подробнее КО РЭ
СОДЕРЖАНИЕ 1 Техническое описание и работа 1.1 Назначение панели 4 1.2 Технические данные 4 1.3 Состав изделия 4 1.4 Устройство панели 5 1.5 Маркировка 5 1.6 Упаковка 6 2 Использование по назначению 2.1Подготовка
Подробнее Техническая информация
Общество с ограниченной ответственностью «ЭЛЕКТРОТЕХСЕРВИС» 654043 Кемеровская область г. Новокузнецк, тупик Есаульский, 27, корпус 5 тел./факс (3843) 59-20-14, 59-48-84. E-mail: [email protected] Техническая
Подробнее ООО «УКРЭЛЕКТРОКОМПЛЕКТ»
ООО «УКРЭЛЕКТРОКОМПЛЕКТ» 29016, Украина, г.хмельницкий, ул. Молодежная, 26 (0382) 78-80-57, 78-80-58, 78-80-59, 72-56-24, 72-56-25 E-mail: [email protected], www.uelko.com КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ
Подробнее Р Э
КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ НАПРЯЖЕНИЕМ 6 и 10 кв Т е х н и ч е с к о е о п и с а н и е 4 0 0-0 0 1 5-1 0. 0 3 Т О г. Л ю б е р ц ы 2 0 1 0 4 0 0-0 0 1 5-1 0. 0 3 Р Э Содержание Техническое
Подробнее РАЗЪЕДИНИТЕЛЬ РВ, РВЗ, РВФ, РВФЗ
РАЗЪЕДИНИТЕЛЬ РВ, РВЗ, РВФ, РВФЗ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЗЭНК.674212.012 РЭ ООО «Запорожэнергокомплект» г. Запорожье Руководство по эксплуатации (РЭ) предназначено для изучения и практического использования
Подробнее Панели распределительных щитов ЩО70
Назначение предназначены для комплектования распределительных устройств напряжением 220/380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью в четырех проводном и пяти
Подробнее ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ
428003, Чувашская Республика, г. Чебоксары пр. И.Яковлева 3 тел./факс: (8352) 57 06 71, 57 00 28, 57 00 49 www.apparat.su ИНН/КПП 2112390049/213001001 р/с 40702810909240003704 в ФИЛИАЛ ОАО БАНК ВТБ В Г.НИЖНЕМ
Подробнее КРУ «ВОЛГА» 6(10) кв
14 Комплектное распределительное устройство КРУ «ВОЛГА» 6(10) кв НАЗНАЧЕНИЕ Комплектное распределительное устройство КРУ «Волга» предназначено для распределения электрической энергии трехфазного переменного
Подробнее Техническая информация
Общество с ограниченной ответственностью «ЭЛЕКТРОТЕХСЕРВИС» 654043 Кемеровская область г. Новокузнецк, тупик Есаульский, 27, корпус 5 тел./факс (3843) 59-20-14, 59-48-84. E-mail: [email protected] Техническая
Подробнее Камеры сборные серии КСО
Камеры сборные серии КСО Технические характеристики Архангельск (8182)63 90 72 Астана +7(7172)727 132 Белгород (4722)40 23 64 Брянск (4832)59 03 52 Владивосток (423)249 28 31 Волгоград (844)278 03 48 Вологда
Подробнее docplayer.ru
КСО-298 MSM

Обслуживание

одностороннее

одностороннее

двустороннее

одностороннее

одностороннее

Одно/Двустороннее

Особенности

БКТП, ПС

Разгрузочные клапана сзади, подключение кабеля снизу.

Выкатной выключатель Sion/Siemens

БКТП, ПС

Разгрузочные клапана сзади, подключение кабеля снизу.

Выкатной выключатель

Sion/Siemens

БКТП, ПС

Разгрузочные клапана сзади, подключение кабеля снизу.

Выкатной выключатель

BB/TEL –Таврида Электрика

БКТП, ПС

Разгрузочные клапана сзади, подключение кабеля снизу.

Стационарный выключатель

VF12 – Элтехника

БКТП, ПС

Разгрузочные клапана сзади, подключение кабеля снизу.

Стационарный выключатель

BB/TEL –Таврида Электрика

БКТП, ПС

Разгрузочные клапана сзади, подключение кабеля снизу.

Стационарный разъединитель, предохранители

ТСН 25/40 кВА

www.unitedenergy.ru
298 – ООО “Пневматика Центр” агрегаты БГ11 насосы НМШ
Общие технические характеристики КСО-298
Камеры КСО-298 напряжением 6 и 10 кВ предназначены для распределительных устройств переменного трехфазного тока частотой 50 Гц систем с изолированной нейтралью или заземленной через дугогасительный реактор и изготовляются для нужд народного хозяйства и для поставки на экспорт и предназначены взамен камер серий КСО-272, КСО-285, КСО 2УМ3. Камеры имеют меньшие габариты, что позволяет их использовать для модернизации и расширения (увеличения количества фидеров) на уже существующих площадях РУ.
Условные обозначения КСО-298
КСО-298-Х-ХХ:
КСО – камера сборная одностороннего обслуживания;
2 – модификация;
98 – год разработки;
Х – обозначение схемы исполнения главных цепей;
ХХ – климатическое исполнение (У, УХЛ) и категория размещения (3; 4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации камер КСО-298
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 25 до 40°С. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию. Требования техники безопасности по ГОСТ 12.2.007.4-75. Камеры КСО-298соответствуют требованиям.
Основные технические характеристики камер одностороннего обслуживания КСО-298
Номинальное напряжение, кВ – 6; 10

Наибольшее рабочее напряжение, кВ – 7,2; 12

Номинальный ток главных цепей, А – 200; 400; 630

Номинальные токи трансформаторов тока, А – 50; 100; 150; 200; 300; 400; 600; 800; 1000

Номинальный ток сборных шин, А – 630; 1000

Номинальный ток отключения камер с высоковольтным выключателем, кА – 20

Предельный сквозной ток камер с высоковольтным выключателем (амплитудное значение), А – 51

Ток термической стойкости (3 с) камер с высоковольтным выключателем, кА – 20*

Номинальное напряжение вспомогательных цепей, В:
переменного оперативного тока – 220

постоянного оперативного тока – 220

цепи трансформаторов напряжения – 100

цепи освещения внутри камер – 36

Ток плавкой вставки высоковольтного предохранителя, А – 2; 3; 5; 8; 10; 16; 20; 31,5-160

Габаритные размеры камер, мм – 2650x750x1100

* Термическая и электродинамическая стойкость трансформаторов тока согласно их техническим параметрам.
Схема главных цепей
Рекомендуемое построение схем главных цепей
Однорядное исполнение
Двухрядное исполнение
Двухрядное исполнение с секционным разединителем
Ввод с трансформатором собственных нужд
Сетка схем главных цепей
В таблице приняты следующие обозначения:
Q – высоковольтный выключатель; QS – выключатель нагрузки;
QS1 – разъединитель РВФЗ; QSG1 заземляющие ножи разъединителя РВФЗ;
QS2 – разъединитель РВЗ; QSG2 заземляющие ножи разъединителя РВЗ или
заземляющий разъединитель ЗР10
ТА1- ТА3 – трансформаторы тока; ТV – трансформатор напряжения;
ТV1 – трансформатор собственных нужд; FU – предохранитель;
FV – ограничитель перенапряжения;

Отходящая линия

Отходящая линия

КСО– 292

КСО– 292

1ПВ– 1000
1ПВ– 600

2ПВ– 1000
2ПВ– 600

КСО– 298

КСО– 298

1ВВ– 1000
1ВВ– 600

2ВВ– 1000
2ВВ– 600

Шинный ввод, сек-ционный выключа-тель

секционный выклю-чатель с задним пе-реходом

КСО– 292

КСО– 292

3ВВ– 1000
3ВВ– 600

4ПВ– 1000
4ПВ– 600

КСО– 298

КСО– 298

3ВВ– 1000
3ВВ– 600

4ВВ– 1000
4ВВ– 600

Секционный выклю-чатель с боковым
переходом

Секционный выклю-чатель с боковым
переходом

КСО– 292

КСО– 292

4.1ПВ– 1000
4.1ПВ– 600

5ПВ– 1000
5ПВ– 600

КСО– 298

КСО– 298

4.1ВВ– 1000
4.1ВВ– 600

5ВВ– 1000
5ВВ– 600

Ввод, отходящая
линия

Ввод, отходящая
линия

КСО– 292

КСО– 292

6ПВ– 1000
6ПВ– 600

6.1ПВ– 1000
6.1ПВ– 600

КСО– 298

КСО– 298

6ВВ– 1000
6ВВ– 600

6.1ВВ– 1000
6.1ВВ– 600

Ввод, отходящая
линия

Ввод, отходящая
линия

КСО– 292

КСО– 292

7ПВ– 1000
7ПВ– 600

8ПВ– 1000
8ПВ– 600

КСО– 298

КСО– 298

7ВВ– 1000
7ВВ– 600

8ВВ– 1000
8ВВ– 600

Ввод, отходящая
линия

Ввод, отходящая
линия с боковым
вводом

КСО– 292

КСО– 292

8.1ПВ– 1000
8.1ПВ– 600

8.2ПВ– 1000
8.2ПВ– 600

КСО– 298

КСО– 298

8.1ВВ– 1000
8.1ВВ– 600

8.2ВВ– 1000
8.2ВВ– 600

Ввод, отходящая
линия с задним
вводом

Отходящая линия

КСО– 292

КСО– 292

9- 400
9.1- 400 с тр– рами
тока

КСО– 298

КСО– 298

8.3ВВ– 1000
8.3ВВ– 600

9- 400
9.1- 400 с тр– рами
тока

Отходящая линия

Ввод, отходящая
линия

КСО– 292

КСО– 292

10- 400
10.1- 400 с тр– ра-ми тока

11- 400
11.1- 400 с тр– ра-ми тока

КСО– 298

КСО– 298

10- 400
10.1- 400 с тр– ра-ми тока

11- 400
11.1- 400 с тр–рами
тока

Трансформатор на-пряжения с кабель-ной сборкой

Трансформатор на-пряжения с боковым
переходом

КСО– 292

КСО– 292

12ПВ– 1000ТН
12ПВ– 600ТН

12.1ПВ– 1000ТН
12.1ПВ– 600ТН

КСО– 298

КСО– 298

12ВВ– 1000ТН
12ВВ– 600ТН

12.1ВВ– 1000ТН
12.1ВВ– 600ТН

Трансформатор на-пряжения с боковым
переходом

Трансформатор на-пряжения с зазем-лением сборных
шин

КСО– 292

КСО– 292

12.2ПВ– 1000ТН
12.2ПВ– 600ТН

13 – 400ТН

КСО– 298

КСО– 298

12.2ВВ– 1000ТН
12.2ВВ– 600ТН

13 – 400ТН

Трансформатор на-пряжения

Трансформатор
собственных нужд

КСО– 292

КСО– 292

14 – 400ТН

15 – 400ТСН

КСО– 298

КСО– 298

14 – 400ТН

15 – 400ТСН

Приводы шинного
моста

Кабельная сборка

КСО– 292

КСО– 292

16 ШЛ
16 ШП

22.1 – 1000
22.1 – 600

КСО– 298

КСО– 298

16 ШЛ
16 ШП

22.1 – 1000
22.1 – 600

Секционный разъе-динитель, шинный
ввод

Секционный разъе-динитель, с задним
переходом

КСО– 292

КСО– 292

23 – 1000
23 – 600

24 – 1000
24 – 600
24.1 бок. Переходом

КСО– 298

КСО– 298

23 – 1000
23 – 600

24 – 1000
24 – 600
24.1 бок. Переходом

Трансформатор на-пряжения с секци-онным переходом

Секционный разъе-динитель

КСО– 292

КСО– 292

25 – 1000ТН
25 – 600ТН

27 – 1000
27 – 600

КСО– 298

КСО– 298

25 – 1000ТН
25 – 600ТН

27 – 1000
27 – 600

Панель собствен-ных нужд

Панель собствен-ных нужд

КСО– 292

КСО– 292

28А

28.1А зад. Выход
28.4А бок. Выход

КСО– 298

КСО– 298

28А

28.1А зад. Выход
28.4А бок. Выход

Панель собствен-ных нужд с кабель-ной сборкой

Панель собствен-ных нужд с боковым
переходом

КСО– 292

КСО– 292

28.2А– 1000
28.2А– 600

28.2А– 1000
28.2А– 600

КСО– 298

КСО– 298

28.2А– 1000
28.2А– 600

28.2А– 1000
28.2А– 600

Панель собствен-ных нужд с задним
переходом

Заземление сбор-ных шин

КСО– 292

КСО– 292

28.5А– 1000
28.5А– 600

31 – 400П
32 – 400Л

КСО– 298

КСО– 298

28.5А– 1000
28.5А– 600

31 – 400П
32 – 400Л

Заземление сбор-ных шин, с приво-дами раз- теля шин-ного моста

Заземление сбор-ных шин, с приво-дами раз- теля шин-ного моста

КСО– 292

КСО– 292

31.1 – 400ШП

32.1 – 400ШП

КСО– 298

КСО– 298

31.1 – 400ШП

32.1 – 400ШП

Техническая служба готова рассмотреть и, при необходимости, разработать
другие варианты сочетания элементов схемы главной цепи и конструкцию уста-новки других элементов в камеры.
Шинные мосты
При двухрядном расположении камер в помещение РУ на них устанавливаются
шинные мосты.
Шинные мосты представляют собой металлоконструкцию рамного исполнения с
установленными на них изоляторами и шиной.
Шинные мосты выполняются: с разъединителями для секционирования сборных
шин, без разъединителей.
Приводы этих разъединителей размещаются на панелях ширенной200мм, кото-рые обязательно монтируются крайними в ряду РУ(справа либо слева).
Размеры шинных мостов зависят от размера между фасадами камер, коридора
обслуживания РУ.
Шинный мост с разъединителями
L – расстояние между фасадами камер.

L

Длина моста

1600

2400

1800

2600

2000

2800

2100

2900

2200

3000

2300

3100

2500

3300

2800

3600

3300

4100

3600

4400

3800

4600

* Термическая и электродинамическая стойкость трансформаторов тока согласно их техническим параметрам.
Конструкция и принцип действия

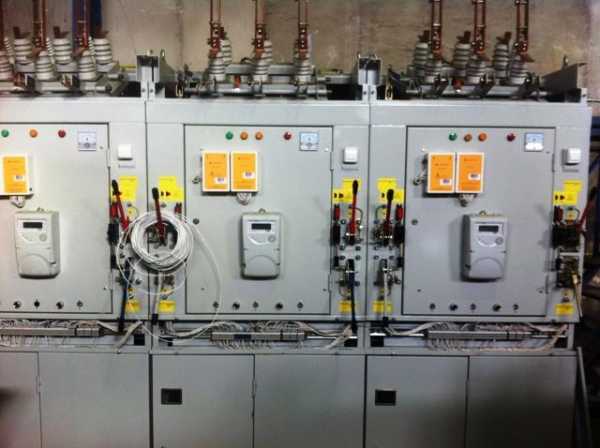

Камера представляет собой сварную металлоконструкцию из листовых гнутых профилей. Внутри размещена аппаратура главных цепей, рукоятки приводов и аппаратов управления, реле защиты, управления, сигнализации. Приборы учета и измерения расположены с фасадной стороны камер КСО-298. Доступ в камеру обеспечивают две двери: верхняя – в зону высоковольтного выключателя, трансформатора напряжения или предохранителя, нижняя – в зону кабельных присоединений силового трансформатора или разъединителей. Между дверью с аппаратурой вспомогательных цепей и высоковольтным выключателем установлена съемная перегородка, предотвращающая доступ в зону высокого напряжения. В корпусе камеры имеются смотровые окна для обзора внутренней части камеры. В камерах КСО-298 имеется устройство для установки лампы внутреннего освещения (лампа накаливания 36 В), обеспечивающее возможность безопасной замены перегоревшей лампы без снятия напряжения. Сборные шины камер КСО имеют с фасада сетчатые или сплошные со смотровым окном ограждения. Все установленные в камере КСО аппараты и приборы, подлежащие заземлению, заземлены. Верхняя дверь, на которой установлены приборы вспомогательных цепей, заземлены гибким проводом. На фасаде камеры в нижней части имеется зажим заземления, предназначенный для присоединения к заземленному корпусу элементов, временно подлежащих заземлению. Каркас камеры непосредственно приваривается к металлическим заземленным конструкциям.
Шины заземления (проводники) окрашены в черный цвет. Верхняя дверь является панелью, на которой смонтирована схема вспомогательных цепей. На фасаде размещена аппаратура, в основном, с задним присоединением проводов (реле защиты, управления, сигнализации, приборы учета и измерения). Приводы управления разъединителями в камерах с секционным выключателем находятся на панели камеры. В камерах с кабельными вводами предусмотрена возможность концевой разделки одного или двух трехфазных кабелей сечением до 240 мм2, а также однофазных кабелей с пластмассовой изоляцией сечением до 500 мм2. Камеры КСО-298 имеют стационарное устройство для освещения фасада камер напряжением 220 В. Каналом для магистральных шинок оперативных цепей питания электромагнитов включения, цепей управления сигнализации служит короб, расположенный в средней части КСО-298. Кроме того, в коробе размещена выходная клеммная колодка для выполнения межкамерных соединений вспомогательных цепей.
Во избежание ошибочных операций при обслуживании и ремонте в камерах выполнены следующие блокировки:

механические: блокировка, не допускающая включение и отключение линейных и шинных разъединителей;
блокировка, не допускающая включение заземляющих ножей при включенных рабочих ножах разъединителя;

электрические: блокировка, не допускающая включение высоковольтного выключателя при нахождении разъединителя в промежуточном положении;
блокировка, не допускающая включение выключателя ввода при включенных заземляющих ножах заземления сборных шин.

Примечание. Для осуществления других видов блокировок (оперативной безопасности и т. п.) согласно схемам вспомогательных цепей в камерах КСО-298 по заказу предусмотрена возможность установки блокировочных замков. Для собственных нужд предусмотрена камера с номером схемы главных цепей 28 А как отдельно стоящая, так и в блоке с камерами со схемами главных цепей 15 (камеры с силовыми трансформаторами). Камера 15 может поставляться отдельно стоящей (средней или крайней правой в ряду). Для вводов и отходящих линий на ток свыше 630 А поставляются только блоки с камерами кабельных сборок. Для вводов до 630 А (кроме блоков) поставляются также камеры с высоковольтным выключателем с номером схемы главных цепей 8. Камеры с высоковольтным выключателем с номером схемы главных цепей 1 и 2 поставляются только для отходящих линий. При двухрядном расположении камер в помещении РУ на камерах устанавливаются шинные мосты. Шинные мосты представляют собой металлоконструкцию, собранную из двух рам с установленными на них изоляторами, шинами и шинодержателями. При ширине прохода в РУ 4200 мм между рамами устанавливается рама-вставка. Шинные мосты выполняются без разъединителей и с разъединителями для секционирования сборных шин. Приводы этих разъединителей размещаются на панелях шириной 200 мм, закрепленных между двумя крайними камерами ряда РУ (справа аппаратов).
Камеры КСО выполняются:

по схемам главных цепей;

по принципиальным схемам вспомогательных цепей, указанным в опросном листе.

Габаритные размеры КСО-298
В камерах КСО в зависимости от схемы главных цепей могут быть установлены следующие аппараты:

масляные выключатели ВПМ-М-10 с приводами ПЭ-11 на 630 и 1000 А;

масляные выключатели ВПМП-М-10 с приводами ППО-10 на 630 и 1000 А;

вакуумные выключатели ВВ/ТЕL-10 на 400, 630 и 800 А; разъединители РВЗ на 400, 630, 1000 А с заземляющими ножами со стороны шарнирных или разъемных контактов, с приводами ПР-10;

разъединители РВ на 400, 630, 1000 А с приводами ПР-10;

разъединители РВФ и РВФЗ на 630, 1000 А с приводами ПР-10;

трансформаторы тока типа ТПОЛ-10 на 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000 А;

трансформаторы напряжения типа НОМ, НАМИ, ЗНОЛ;

предохранители типа ПКТ, ПКН;

ограничители перенапряжений типа ОПН-10, ОПН-6;

силовые трансформаторы ТМ-25, ТМ-40. Изготовитель оставляет за собой право замены вышеуказанных аппаратов на аналогичные.

Классификация камер КСО

Признак классификации

Исполнение камер КСО

Вид камер КСО в зависимости от
установленной в них аппаратуры

С высоковольтными выключателями и электромагнитным приводом:
с высоковольтными выключателями и пружинным(двигательным)
приводом;
с силовыми предохранителями;
с выключателями нагрузки;
с трансформаторами напряжения;
с разъединителями;
с силовыми трансформаторами собственных нужд;
с кабельными сборками;
с аппаратурой собственных нужд;
с ограничителями перенапряжений

Уровень изоляции по ГОСТ1516.1–79

С нормальной изоляцией

Система сборных шин

С одной системой сборных шин

Изоляция ошиновки

С неизолированными шинами

Исполнение линейных
высоковольтных вводов

С кабельными вводами;
с шинными вводами(от силового трансформатора)

Род установки

Для внутренней установки в электропомещениях

Степень защиты по ГОСТ14254–96

IP20 для наружных оболочек фасада и боковых стенок; IP30 для
боковых стенок крайних в ряду камер; IP00 для остальных частей
камер

Условия обслуживания

Одностороннего обслуживания

erkogor.ru
