Ограничители перенапряжений для сетей 110 кВ

Габаритные размеры ОПН 110 и ОПНН 110- категории размещения УХЛ1, мм

Высота H, мм.

Масса, кг.

1420

105

ОПН 110 кВ исполнения УХЛ1

Для ОПН данной серии предлагается широкий диапазон выбора наибольшего длительно допустимого рабочего напряжения с шагом 1,0 кВ

Класс напряжения сети, кВ

Диапазон длительно допустимых рабочих напряжений выпускаемых аппаратов, кВ

110

От 73 до 105 (ОПН -для защиты фазной изоляции)



43 – 60 (ОПНН -для защиты изоляции нейтрали)

Ограничители перенапряжений этой серии предназначены для защиты электрооборудования в сетях с эффективно заземленной  нейтралью, напряжением 110 кВ.

ОПН-110  характеризует:

  • Герметичный корпус из электротехнического фарфора;
  • Стойкость к климатическим и химическим воздействиям;
  • Большой выбор модификаций по току пропускной способности и энергоемкости;
  • «Вечная» маркировка, нестираемая и неотделяемая;
  • Пошаговая система контроля качества, с полным входным контролем материалов и контролем сборочных операций;
  • Невоспламеняемость внешней  изоляции;
  • Оптимальное соотношение цены и качества.

Допустимые повышения напряжения сверх наибольшего длительно допустимого напряжения для ограничителей этой серии аппаратов характеризуется следующей характеристикой “Напряжение – Время”

Длительность приложения повышенного напряжения

Допустимая кратность повышенного напряжения

0,1 с

1,55*/1,45**

1 с

1,48*/1,40**

10 с

1,42*/1,35**

100 с

1,36*/1,28**

1200 с

1,28*/1,20**

* – без предварительного нагружения, ** – с предварительным нагружением

Основные характеристики ограничителей перенапряжений второго класса разряда линии для сетей класса 110 кВ категории размещения УХЛ1

Класс напряжения сети, кВ

110

Наибольшее длительно допустимое рабочее напряжение, д.

зн., кВ

88*)

Номинальное напряжение, кВ, не менее

110

Классификационное напряжение при классификационном токе 2 мА, кВ, не менее

110

Ток пропускной способности на прямоугольном импульсе длительностью 2000 мкс, А

550

650

680

Номинальный разрядный ток, кА

10

Остающееся напряжение на ОПН-110 при импульсе тока 30/60 мкс с амплитудой:



–       250 А, кВ, не более

208

–       500 А, кВ, не более

215

–       1000 А, кВ, не более

226

Остающееся напряжение на ОПН при импульсе тока 8/20 мкс с амплитудой:



–       5000 А, кВ, не более

257

–       10000 А, кВ, не более

282

–       20000 А, кВ, не более

316

Остающееся напряжение на ОПН-110 при импульсе 1/4 мкс с амплитудой номинального разрядного тока, кВ, не более

307

Амплитуда импульса большого тока 4/10 мкс, кА

100

Удельная рассеиваемая энергия,по двум импульсам кДж/кВ, не менее

6,4

7,8

8,0

Длина пути утечки внешней изоляции, см/кВ, не менее

2,85

Электрическая прочность наружной изоляции

по ГОСТ Р 52725

Ток взрывобезопасности по ГОСТ Р 52725

20 кА

Расчетный срок эксплуатации, лет

30

Гарантийный срок хранения в таре изготовителя, лет

2

Гарантийный срок эксплуатации, лет

5

*) Примечание: Возможно изготовление ОПН 110 кВ с иным длительно допустимым рабочим напряжением. При этом значения остающихся напряжений изменятся пропорционально изменению длительно допустимого рабочего напряжения

Основные характеристики ограничителей перенапряжений третьего и четвертого классов разряда линии для сетей класса 110 кВ категории размещения УХЛ1

Класс напряжения сети, кВ

110

Наибольшее длительно допустимое рабочее напряжение, д. зн., кВ

88*)

Номинальное напряжение, кВ, не менее

110

Классификационное напряжение при классификационном токе 3 мА, кВ, не менее

115

Ток пропускной способности на прямоугольном импульсе длительностью 2000 мкс, А

850

1000

1200

Номинальный разрядный ток, кА

10

Остающееся напряжение на ОПН при импульсе тока 30/60 мкс с амплитудой:



–       250 А, кВ, не более

211

–       500 А, кВ, не более

217

–       1000 А, кВ, не более

226

Остающееся напряжение на ОПН при импульсе тока 8/20 мкс с амплитудой:



–       5000 А, кВ, не более

256

–       10000 А, кВ, не более

282

–       20000 А, кВ, не более

310

Остающееся напряжение на ОПН при импульсе 1/4 мкс с амплитудой номинального разрядного тока, кВ, не более

304

Амплитуда импульса большого тока 4/10 мкс, кА

100

Удельная рассеиваемая энергия, по двум импульсам кДж/кВ, не менее

9,2

11,5

13,6

Длина пути утечки внешней изоляции, см/кВ, не менее

2,85

Электрическая прочность наружной изоляции

по ГОСТ Р 52725

Ток взрывобезопасности по ГОСТ Р 52725

20

Расчетный срок эксплуатации, лет

30

Гарантийный срок хранения в таре изготовителя, лет

2

Гарантийный срок эксплуатации, лет

5

*) Примечание: Возможно изготовление ограничителей перенапряжений с иным длительно допустимым рабочим напряжением. При этом значения остающихся напряжений изменятся пропорционально изменению длительно допустимого рабочего напряжения

Основные характеристики ограничителей перенапряжений второго класса разряда линии для защиты изоляции нейтрали сетей класса 110 кВ категории размещения УХЛ1

Класс напряжения сети, кВ

110

Наибольшее длительно допустимое рабочее напряжение, д. зн., кВ

56*)

Номинальное напряжение, кВ, не менее

70

Классификационное напряжение при классификационном токе 2 мА, кВ, не менее

70,6

Ток пропускной способности на прямоугольном импульсе длительностью 2000 мкс, А

550

650

680

Номинальный разрядный ток, кА

10

Остающееся напряжение на ОПН при импульсе тока 30/60 мкс с амплитудой:



–       250 А, кВ, не более

132

–       500 А, кВ, не более

137

–       1000 А, кВ, не более

144

Остающееся напряжение на ОПН при импульсе тока 8/20 мкс с амплитудой:



–       5000 А, кВ, не более

164

–       10000 А, кВ, не более

179

–       20000 А, кВ, не более

201

Остающееся напряжение на ОПН при импульсе 1/4 мкс с амплитудой номинального разрядного тока, кВ, не более

195

Амплитуда импульса большого тока 4/10 мкс, кА

100

Удельная рассеиваемая энергия,по двум импульсам кДж/кВ

6,4

7,8

8,0

Длина пути утечки внешней изоляции, см/кВ, не менее

2,25

Электрическая прочность наружной изоляции

по ГОСТ Р 52725

Ток взрывобезопасности по ГОСТ Р 52725

20 кА

Расчетный срок эксплуатации, лет

30

Гарантийный срок хранения в таре изготовителя, лет

2

Гарантийный срок эксплуатации, лет

5

*) Примечание: Возможно изготовление ограничителей перенапряжений с иным длительно допустимым рабочим напряжением. При этом значения остающихся напряжений изменятся пропорционально изменению длительно допустимого рабочего напряжения

Основные характеристики ограничителей перенапряжений третьего и четвертого классов разряда линии для защиты изоляции нейтрали сетей класса 110 кВ категории размещения УХЛ1

Класс напряжения сети, кВ

110

Наибольшее длительно допустимое рабочее напряжение, д. зн., кВ

56*)

Номинальное напряжение, кВ, не менее

73

Классификационное напряжение при классификационном токе 3 мА, кВ, не менее

73

Ток пропускной способности на прямоугольном импульсе длительностью 2000 мкс, А

850

1000

1200

Номинальный разрядный ток, кА

10

Остающееся напряжение на ОПН при импульсе тока 30/60 мкс с амплитудой:



–       250 А, кВ, не более

134

–       500 А, кВ, не более

138

–       1000 А, кВ, не более

144

Остающееся напряжение на ОПН при импульсе тока 8/20 мкс с амплитудой:



–       5000 А, кВ, не более

163

–       10000 А, кВ, не более

179

–       20000 А, кВ, не более

197

Остающееся напряжение на ОПН при импульсе 1/4 мкс с амплитудой номинального разрядного тока, кВ, не более

194

Амплитуда импульса большого тока 4/10 мкс, кА

100

Удельная рассеиваемая энергия, по двум импульсам кДж/кВ, не менее

9,2

11,5

15,0

Длина пути утечки внешней изоляции, см/кВ, не менее

2,85

Электрическая прочность наружной изоляции

по ГОСТ Р 52725

Ток взрывобезопасности по ГОСТ Р 52725

20 кА

Расчетный срок эксплуатации, лет

30

Гарантийный срок хранения в таре изготовителя, лет

2

Гарантийный срок эксплуатации, лет

5

*) Примечание: Возможно изготовление ограничителей перенапряжений 110  кВ с иным длительно допустимым рабочим напряжением. При этом значения остающихся напряжений изменятся пропорционально изменению длительно допустимого рабочего напряжения

ОПН-110 в Украине. Ограничитель ОПН-110 ухл1 от ООО Промсервис

  • Заказать продукцию
  • Технические характеристики
  • Оплата и доставка
  • Класс напряжения сети, действующее значение, кВ 110
    Наибольшее длительно допустимое рабочее напряжение (Uнр), действующее значение, кВ 56; 60; 73; 78; 86
    Ток пропускной способности, А 550
    Остающееся напряжение при импульсе тока 1/10 мкс, амплитудой 10 кА, кВ, не более 212,0
    Длина пути утечки, мм 3400
  • Условия оплаты: предоплата
    Сроки отгрузки 1-2 дня
    Службы доставки /ежедневно/ Новая почта, Ночной экспресс
    – дополнительно: Интайм, Деливери, САТ и др.
    Доставка за счет: покупателя

Защита электрооборудования распределительных устройств должна предохранять все приборы от перенапряжений. Средством защиты от перенапряжений различного происхождения является ограничитель перенапряжений ОПН-110.

Ограничитель перенапряжения нелинейный ОПН-110 представляет собой последовательно соединенные металлооксидные варисторы без искровых промежутков, заключенные в изоляционный корпус. Высоколинейная вольтамперная характеристика варисторов позволяет обеспечить непрерывное и безопасное нахождение ограничителя под напряжением, обеспечивая при этом глубокий уровень защиты электрооборудования при позникновении перенапряжений.

Ограничители перенапряжения ОПН-110 рекомендуется применять взамен вентильных разрядников РВС-110 при проектировании, эксплуатации и коконструкции электроустановок.

Наиболее важные параметры при выботе ОПН

Наибольшее длительно допустимое рабочее напряжение ОПН – наибольшее действующее значение напряжения промышленной частоты, которое может быть приложено непрерывно к ОПН в течение всего срока его службы, и не приводит к повреждению или термической неустойчивости ОПН при нормированных воздействиях.

Пропускная способность ОПН – нормируемое изготовителем максимальное значение прямоугольного импульса тока длительностью 2000 мкс (ток пропускной способности). ОПН должен выдерживать 18 таких воздействий с принятой последовательностью их приложения без потери рабочих качеств.

Номинальное напряжение ОПН – действующее значение напряжения промышленной частоты, которое ограничитель может выдержать в течение 10 с в процессе рабочих испытаний. Номинальное напряжение должно быть не менее 1,25 наибольшего длительно допустимого рабочего напряжения.

Остающееся напряжение ОПН – максимальное значение напряжения на ограничителе при протекании через него импульсного тока с данной амплитудой и формой импульса.

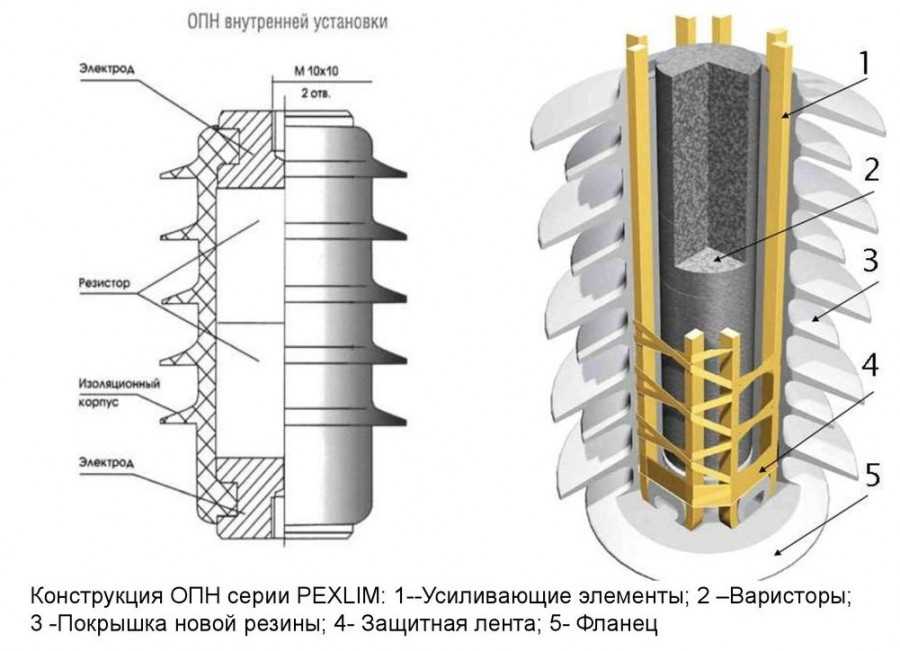

Конструкция ограничителя перенапряжений ОПН-110

Конструктивно ограничитель перенапряжений ОПН-110 выполнен из стеклопластиковой рубашки, резиновой оболочки, фланцев и варисторов. Варистор является основой любого ограничителя перенапряжений. От его вольтамперной характеристики зависит дальнейшая работа подключенного параллельно ему электрооборудования.

Варистор имеет переменную вольтамперную характеристику: при воздействии на него током промышленной частоты он не пропускает ток, при воздействии перенапряжений грозовых или коммутационных варистор ограничителя перенапряжений ОПН-110 пропускает электрический ток, оставляя неизменным номинальное напряжение сети.

Варистор изготавливается путем прессования порошка окиси цинка с связующим в виде жидкого стекла или с другим связующим при температуре 1700°С. Торцевые поверхности варистора ограничителя перенапряжений ОПН-110 металлизируются алюминием, а боковая поверхность покрывается диэлектриком.

После изготовления варистор подвергается электрическим разрядам, после которых стабилизируются его технические характеристики, нужные для использования в ограничителе перенапряжений ОПН-110.

На поверхности ограничителя перенапряжений ОПН-110 могут появляться внешние частичные разряды, которые могут замыкать линию электропередач на землю. Для предотвращения появления внешних частичных разрядов, в верхней части ограничителя перенапряжений ОПН-110 устанавливается экранирующее кольцо, позволяющее обеспечить распределение магнитного поля.

Экранирующее кольцо ограничителя перенапряжений ОПН-110 представлено в виде алюминиевого кольца с элементами крепления к верхнему фланцу аппарата.

Габаритные размеры и масса ограничителя ОПН-110

Габаритные размеры ограничителя перенапряжений ОПН-110: диаметр рубашки 158 мм, высота аппарата 1118 мм.

Ограничители перенапряжений ОПН-110 упаковываются в картонную тару по три штуки. Вес трех ограничителей перенапряжений ОПН-110 с упаковкой составляет 61 кг, габаритные размеры 1130*540*200 мм. Погрузка ограничителей перенапряжений ОПН-110 производится в таком положении, которое указано на упаковке.

Транспортирование должно производится без перемещения аппаратов в упаковке.

Преимущества ограничителя ОПН-110 над разрядником РВС-110

Ограничитель перенапряжений ОПН-110 и разрядник вентильный РВС-110 – это аппараты для зашиты оборудования электрических цепей подстанций. Назначение обоих аппаратов, похоже, но есть некоторые отличия: разрядник вентильный РВС-110 предназначен для защиты только от грозовых перенапряжений, а ограничитель перенапряжений ОПН-110 – от грозовых и коммутационных перенапряжений.

Отличаются ограничитель перенапряжений ОПН-110 и разрядник конструкцией. В состав вентильного разрядника входят рабочие резисторы, блок искровых промежутков с шунтирующими резисторами. Габаритная высота разрядника вентильного РВС-110 составляет около 3 метров. Такие габариты вынуждают изготавливать аппараты разборной конструкции, что позволяет транспортировать аппараты в вертикальном положении.

Ограничитель перенапряжений ОПН-110 изготавливается цельной конструкции. В его конструкции нет искровых промежутков, а рабочий резистор представлен в виде варистора. Варистор заменяет и искровые промежутки и вилиты. Габаритная высота Ограничителя перенапряжений ОПН-110 составляет чуть более одного метра, поэтому его не нужно изготавливать разборной конструкции.

При тех же перенапряжениях ограничитель перенапряжений ОПН-110 показывает лучшие результаты чем разрядник. Недостаток разрядника в том, что со временем его искровые промежутки пробиваются и аппарат не может защищать оборудование от грозы. Ограничитель перенапряжений ОПН-110 на протяжении всего срока эксплуатации может выдержать любое количество грозовых воздействий, не превышающие его технические характеристики.

Одним из преимуществ ограничителя перенапряжений ОПН-110 является его устойчивость к воздействию ударных и циклических нагрузок. Так как рубашка разрядника вентильного РВС-35 изготовлена из фарфора, то корпус его не устойчив к ударам. Высота разрядника вентильного может быть не лучшим его параметром, так как при сильных порывах ветра аппарат может разрушится. Тем временем, ограничитель перенапряжений ОПН-110 с легкостью выдерживает любые воздействия ветра за счет своей маленькой парусности.

Ограничитель перенапряжений ОПН-110 проще монтировать, чем разрядник. Разрядник монтируется в колонну из трех элементов. Для его монтажа необходимо специальное грузоподъемное оборудование. Для установки ограничителя перенапряжений не нужно никаких грузоподъемных средств, так как его масса и размеры позволяют произвести его монтаж вручную. При монтаже как ограничителя перенапряжений, так разрядника необходимо придерживаться правил безопасности. К монтажным работам допускается только электротехнический персонал с группой электробезопасности, позволяющей производить работы в установках с напряжениями свыше 1000 вольт.
