Сколько фиксаторов для арматуры на 1 м2. Фиксаторы арматуры. ArmaturaSila.ru

Как рассчитать количество фиксаторов арматуры

В статье показан практический расчет фиксаторов при производстве бетонных работ.

Для твердых поверхностей

На твердых поверхностях используется специальный фиксатор арматур. Он называется стульчик из-за характерного внешнего вида.

Некоторые из этих крепежных элементов рассчитаны на арматуру диметром до 30 миллиметров. На метр квадратный обычно применяется от 4 до 10 таких фиксаторов. За основу можно взять среднее значение, то есть примерно 7 штук.

Для сыпучих поверхностей

Для сыпучих поверхностей используется фиксатор. похожий на стакан, но обязательно с широким плоским дном. Получается даже этакий стакан на блюдце . Крепеж рассчитан на арматуру диаметром, не превышающий 16 миллиметров. Как правило, расход фиксаторов арматуры на один квадрат составляет 6-7 фиксаторов.

Также есть вариант использования Стульчиков на специальной основе, но его нельзя использовать на щебенчатой поверхности. Расчет для такого варианта делается таким же образом.

Фиксаторы звездочка

Фиксаторы звездочка рассчитаны на арматуру шириной 4-30 миллиметров. Используются при заливке вертикальных поверхностей: стен, ригелей, колон. Для надежности конструкции используется от 5 до 10 крепежей на метр квадратный. Точное количество зависит от толщины арматуры – чем меньше диаметр, тем больше прутьев, и соответственно больше фиксаторов.

  • Фиксатор ФБ-30 (ФС30-35/16)
  • Фиксатор ФБ-40 (ФС40-45/16)
  • Фиксатор ФБ-55 (ФС55-60/16)
  • Фиксатор ФБ-30 (ФС30-35/16) + вставка
  • Фиксатор ФБ-40 (ФС40-45/16) + вставка
  • Фиксатор ФБ-55 (ФС55-60/16) + вставка
  • Фиксатор ФУ-20 (ФУ20-25/22) + основание
  • Фиксатор ФУ-30 (ФУ30-35/22) + основание
  • Фиксатор ФУ-50 (ФУ45-50/22) + основание
  • Вставка к фиксаторам ФБ-30 и ФБ-55

Что нужно знать о фиксаторах?
Правильный подбор фиксаторов является неотъемлемой частью создания защитного слоя арматуры. Каждое закладное изделие подобного рода имеет ряд специфических особенностей, знание о которых исключает вероятность снижения прочностных свойств всей конструкции из железобетонных изделий.

Фиксаторы для горизонтальных плоскостей
призваны контролировать толщину защитного слоя в перекрытиях, фундаментах, стяжках, промышленных полах и др. Поэтому их конструкция разрабатывалась с тем, чтобы корпусы изделий максимально противостояли давлению сверху.

Фиксатор Стульчик имеет разное количество ножек и рассчитан на монтаж арматуры только на одну высоту. Это не очень удобно, так как под каждый размер стальных стержней приходится подбирать конкретный типоразмер изделий.

Расход фиксаторов на 1 м2 составляет 4-6 шт. Номер стульчика соответствует толщине защитного слоя. Данный тип пластмассовых фиксаторов для арматуры не имеет температурных ограничений при эксплуатации.

Фиксатор Круглый обеспечивает защитный слой в пределах 14-40 мм. Применяется в сочетании с арматурой до 18 мм, расход составляет 6-7 шт. на квадратный метр.

Фиксатор Потолочная опора характеризуется универсальной конструкцией, которая дает возможность укладки арматуры с диаметром до 25 мм на высоту 30-50 мм. Последний параметр задается тем, на какой стороне корпуса лежит изделие. То есть мгновенный переворот опоры дает возможность регулировки высоты. Такой фиксатор может использоваться даже в тех случаях, когда арматура укладывается на мягкий грунт, теплоизоляцию или утеплитель.

Стены, колонны, ригели: фиксаторы Звездочка и Стойка

Фиксатор Звездочка жестко крепится к арматуре в вертикальных плоскостях и задает нужное расстояние между внешними краями ЖБИ и арматурой. При выборе изделий нужно обращать внимание на следующие параметры:

  • Жесткость корпуса изделия и надежность замков: варианты конструкции фиксатора и прочность его корпуса диктуют возможности применения фиксатора-звездочки.
  • Однородность пластмассы и ее цвет. Если фиксаторы арматуры имеют прожилки разных цветов, то это – прямое свидетельство низкого качества сырья или неоднородности структуры. Следствием данных дефектов становится повышенная ломкость звездочек.
  • Маркировку. Обозначения на корпусе должны указывать на размер защитного слоя и диаметр арматуры, с которой рекомендуется использовать фиксатор.

На российском рынке реализовывается большое количество модификаций фиксаторов арматуры Звездочка : с колесиком, замком и т. д. Причем некоторые из них уже не соответствуют требованиям строительного рынка, поэтому перед покупкой следует проконсультироваться со специалистами в данной области.

Фиксатор Стойка гарантирует хороший защитный слой в 10-40 мм. Применяется арматура с диаметром 5-12 мм. Отдельные модификации изделий (универсальные) приспособлены для монтажа не только на вертикальных, но и горизонтальных поверхностях.

Крепление профилированного настила и расчет саморезов

Все мы во время кровли профилированным настилом (профнастилом) сталкивались с вопросами: сколько саморезов нужно и как правильно его крепить, какой расход саморезов на 1 м 2 профлиста и как правильно их подобрать.

Схема крепления профлиста на кровлю саморезами. Количество саморезов, которые необходимы на один квадратный метр покрытия, составляет от пяти до шести штук при монтаже забора и от шести до восьми #8211; для кровли.

При креплении профилированного листа нужно учитывать его толщину, размеры, для лучшего соединения и во избежание ненужных последствий. В этой статье мы разберем, как правильно рассчитать количество саморезов и для каких профлистов правильно их применять.

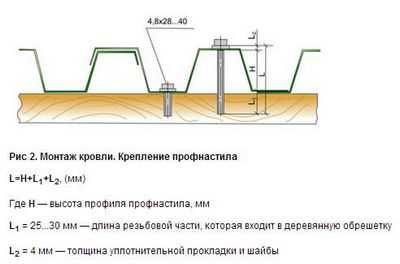

При обустройстве крыш профилированным настилом требуется правильный подбор длины, так что бы он был больше ската кровли. Крепим профнастил к деревянной обрешетке самонарезающими винтами. Также вы можете использовать металлическую обрешетку, потому что саморезы при ввинчивании просверливают металл. Для кровли используют метизы, выпускаемые фирмами Hilli, EKT, SFS, Fischer, диаметр которых должен быть 4, 8, 5.5, 6.3 мм, с длиной 19-250 мм. Также вы можете купить продукцию отечественных производителей, диаметр которых не менее 6,3 мм.

Подбор саморезов и их количества для кровли производится так, чтобы длина резьбовой части винта была больше длины соединяемого пакета не меньше 3 мм.

При покупке саморезов нужно учитывать их количество с запасом, а также их качество. Установку саморезов высокого качества можно произвести и без ранее проделанных отверстий. С правильной методикой их крепления и расчета количества профнастил используют как для кровли крыш, так и для стен внутри и снаружи здания.

Различают три основных часто используемых вида профнастила:

Кровельный имеет большую высоту и используется для кровли крыши. Стеновой #8211; с меньшей объемностью. Несущий #8211; используют для несущих конструкций благодаря его большой толщине. При этом формы абсолютно разные и к креплению требуют особого подхода.

Правила крепления профнастила

Пример правильного ввинчивания саморезов. При ручном затягивании надо контролировать усилие, чтобы не получилось перетягивания (это чревато повреждением изоляционного слоя).

Для крепления обязательно должна присутствовать правильно подготовленная поверхность. Профнастил крепится в месте прилегания к обрешетке волны трапеции профлиста. При этом способе отсутствует рычаг между точкой наложения усилий на саморез и точкой крепления. Чтобы снизились ветровые нагрузки каждой волны трапеции, профнастил крепят к нижней и верхней обрешетине, а со стороны ветровой планки крепят к каждой обрешетине. Профилированный настил шириной 1100 мм и длинной 8000 мм при шаге обрешетки в 500 мм требует расстояние между саморезами не больше 500 мм. Вывод: вверху 2 самореза, снизу 2, плюс ветровая сторона #8211; 16 штук. Итого нам потребуется 20 саморезов на 1 лист материала. Перед установкой в профлисте сверлится отверстие на 0,3-0,5 мм больше, чем диаметр шурупа.

Завинчивание саморезов производят под углом 90 градусов. Это необходимо для устранения возможного появления сквозных отверстий в кровле.

  1. Дрели #8211; только с низкой скоростью оборотов патрона.
  2. Шуруповерт #8211; простой и надежный ручной способ.

Использование любых других или этих инструментов требует немалого мастерства и соблюдения техники безопасности.

Укладку профнастила толщиной от 0,5 до 1 мм и длиной от 2 до 12 метров начинают с правого или левого конца. По краям профлист должен выступать на 40 см. Первый профлист мы устанавливаем и крепим одним шурупом на конек. После крепим второй на один шуруп к коньку. Все время следим, чтобы края листов легли на одну линию и профлист не перекосился. На верху волны скрепляем нахлест листов одним шурупом. Таким образом крепим и остальные три листа. После выравнивания их нижнего края прочно крепим их по всей длине. Горизонтальный нахлест листов допускается от 10 см. Таким образом, на 1 м2 расходуется от 4 до 8 шурупов.

Особенности монтажа стенового профнастила

Монтаж его к стене начинают с правого угла. Перед установкой на стену нужно проверить поверхность на неровности. После крепим деревянную обрешетку или ригель. Для обеспечения хорошего прилегания листа и хорошего крепления контролируют расстояние ригеля. Оно должно составлять около 0,5 мм. Последующий профлист крепят на предыдущий с нахлестом. Таким образом, покрывают капиллярную канавку первого профлиста. При работе требуется тщательный контроль для избегания перекосов. Внизу нужно оставлять щель от 2 до 4 см для вентиляции пространства под профнастилом. По желанию заполняют теплоизоляцией или звукоизоляцией пространство между профлистом и обрешеткой. Крепление профнастила начинаем с нижнего угла и идем к верху. Во время крепления нужно оставить минимум расстояния между саморезами и несущей конструкцией. При размерах профлиста шириной 1250 мм и длинной 10 000 мм требуется от 45 саморезов. В среднем профлист 1 м 2 требует от 5 до 8 штук.

Вот еще один способ для расчета количества саморезов для крепления профлиста

Берется схема раскладки профнастила. Например, профлист шириной 1000 мм, длиной 12 200 мм. В каждом случае нужно точно знать данные, чтобы избежать неточностей. Профлист крепится к крайним опорам каждой волной и через одну волну #8211; к промежуточным. Между собой листы крепят саморезами с расстоянием 1 м от опоры, шаг которой составляет 250, 500 и 1000 мм. Умножим количество листов, добавим крайние метизы плюс процент на брак. Подсчитываем нижние саморезы. Итого получается 6-9 штук на 1 м 2 .

Поделитесь полезной статьей:

Источники: http://rosfixator.ru/kak-rasschitat-kolichestvo-fiksatorov-armatury.html, http://zao-poisk.ru/kak-vibirat-fiksatory/, http://kryshikrovli.ru/materialy/profnastil/rasxod-samorezov-na-odin-m-kv.html


Комментариев пока нет!

armaturasila.ru

Фиксаторы арматуры | СтройСетка НН

Купить пластиковые фиксаторы для арматуры и сварной сетки любых видов и размеров по низким ценам в Нижнем Новгороде

Пластиковые фиксаторы арматуры представляют из себя изделия из полимера определенной формы для создания отступа арматуры от пола или стен. Широкое применение фиксаторы получили в монолитном строительстве. Отступ называется «защитный слой» и это один из самых важных параметров у фиксаторов, да и у бетонной конструкции в целом. Размеры защитного слоя закладываются при проектировании и в момент изготовления конструкций нужно строгое соблюдение размера защитного слоя. Именно этим целям и служат фиксаторы арматуры. Размеры фиксаторов отличаются на 5 мм, но в строительстве это очень важно. Могут использоваться как с арматурой в прутках так и со сварной сеткой из проволоки ВР-1 или арматуры А3.

Виды фиксаторов арматуры

Для горизонтальных конструкций таких как промышленные бетонные полы, бетонные перекрытия, цементные стяжки используются следующие фиксаторы:

  • Фиксатор арматуры «Стульчик» для защитного слоя 15, 20, 25, 30, 35 и 40 мм. Применяются совместно с арматурой толщиной до 14 мм. Под каждый защитный слой идет отдельный по размеру фиксатор «Стульчик»
  • Фиксатор арматуры «Стойка универсальная» для защитного слоя 10, 15, 20 и 25 мм. Этот фиксатор имеет универсальную форму и подходит сразу под все четыре варианта защитного слоя. В простонародье имеет название фиксатор «перевертыш».
  • Фиксатор арматуры «Потолочная опора» для защитного слоя 35, 40, 45 и 50 мм. Фиксатор тоже имеет универсальную форму для всех заявленных размеров защитного слоя. Используется с тяжелой арматурой и сварными сетками.
  • Фиксатор арматуры «Треугольник» предназначен для фиксации отдельных стержней арматуры.

Для создания вертикального защитного слоя используются 2 вида фиксаторов:

  • Фиксатор арматуры «Круглый» для защитного слоя 15 и 30 мм и для стержней арматуры 4 или 5 мм. Может использоваться так же и для создания горизонтального защитного слоя.
  • Фиксатор арматуры «Звездочка» производится 4 видов: 25, 30, 35 и 50 мм защитный слой. Подходит под диаметр арматуры от 5 до 22 мм. В зависимости от нагрузки может использоваться в качестве горизонтального фиксатора.

Приобрести фиксаторы арматуры в Нижнем Новгороде можно в ООО “СтройСетка НН”. Всегда в наличии все типы и размеры фиксаторов. Низкие цены. Доставка по России.

nnsetka.ru

Как рассчитать количество фиксаторов арматуры (расход фиксаторов)

Главная Продавцам Как рассчитать количество фиксаторов арматуры (расход фиксаторов)

Вы можете воспользоваться онлайн калькулятором расчета фиксаторов арматуры, который поможет быстро расчитать количество “стульчиков” и сформирует список наиболее подходящих вариантов из нашего каталога либо ознакомиться со статьей ниже.

В статье показан практический расчет фиксаторов при производстве бетонных работ.

Для твердых поверхностей

На твердых поверхностях используется специальный фиксатор арматур. Он называется «стульчик» из-за характерного внешнего вида.

Некоторые из этих крепежных элементов рассчитаны на арматуру диметром до 30 миллиметров. На метр квадратный обычно применяется от 4 до 10 таких фиксаторов. За основу можно взять среднее значение, то есть примерно 7 штук. Более точный расчет можно получить воспользовавшись онлайн калькулятором.


Для сыпучих поверхностей

Для сыпучих поверхностей используется фиксатор, похожий на стакан, но обязательно с широким плоским дном. Получается даже этакий «стакан на блюдце». Крепеж рассчитан на арматуру диаметром, не превышающий 16 миллиметров. Как правило, расход фиксаторов арматуры на один «квадрат» составляет 6-7 фиксаторов.

Также есть вариант использования «Стульчиков» на специальной основе, но его нельзя использовать на щебенчатой поверхности. Расчет для такого варианта делается таким же образом.

Получить расчет рекомендуемого количества можно на нашем сайте – онлайн калькулятор.


Фиксаторы «звездочка»

Фиксаторы «звездочка» рассчитаны на арматуру шириной 4-30 миллиметров. Используются при заливке вертикальных поверхностей: стен, ригелей, колон. Для надежности конструкции используется от 5 до 10 крепежей на метр квадратный. Точное количество зависит от толщины арматуры – чем меньше диаметр, тем больше прутьев, и соответственно больше фиксаторов.


rosfixator.ru

Фиксаторы для арматуры, хомуты | Велес-Композит

Фиксатор под арматуру — материал закладного вида. Они изготавливаются из полимерных составляющих. Крепления, называемые «сухарики» давно отошли в прошлое. Они не были прочными и не соответствовали стандартам строительства.

Данные изделия призваны обеспечивать слаженное взаимодействие металлической или синтетической сетки и бетона за весь период монтажа строительного объекта.

На нашем сайте купить фиксаторы для арматуры в Нижнем Новгороде можно из синтетических пластических смесей. Изготовление деталей из полиэтилена и пластика объясняется оптимальным соотношением цена-качество.





Плюсы использования

Использование оборудования для закрепления каркаса будущего строения обусловлено рядом факторов.

  1. Оно облегчает процесс заливки бетона и упрощает весь производственный процесс.
  2. Грамотно подобранный фиксатор под арматуру создает защитный слой для строительной конструкции.

Виды пластмассовой продукции

Сортировка, применение и продажа фиксаторов арматуры проходит в зависимости от вида работ, которые планируется вести. Все детали, фиксирующие армировочную сетку, разделяются в зависимости от их вида и назначения:

  • «звездочка» – применяется для создания защитного слоя между бетоном и композитными сетками,
  • фиксатор для арматуры «стульчик» «кубик» «стойка» помогают формированию бетонного слоя в горизонтальной плоскости,
  • «колесо» — способствует созданию защитного слоя бетона, толщиной в 30 мм,
  • «конус» — ограничитель трубчатых стяжек.

Производственный процесс

Изготовление фиксаторов арматуры осуществляется способом литься с использованием высокого давления. Наша компания имеет свои производственные линии, выпускающие продукцию хорошего качества. Фиксаторы для арматуры фундамента не плавятся в жару и сохраняют свою пластичность при низких температурах. Кроме того, позволяют монтажникам удобно и легко собирать строительные конструкции.
