Опорные ТТ УХЛ2 | Опорные измерительные трансформаторы тока

Измерительные трансформаторы внутренней установки

Опорные трансформаторы тока

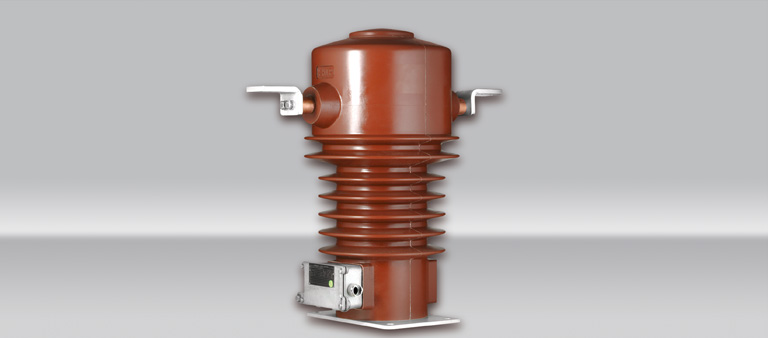

Опорные измерительные трансформаторы тока ТОЛ-НТЗ-10 (20, 35) УХЛ2, Т2 предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки, в сборные камеры одностороннего обслуживания (КСО), в другие электроустановки и являются комплектующими изделиями.


Обеспечивают передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления. Предназначены для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения.



Общая информация о трансформаторах тока внутренней установки

Трансформаторы тока 10

Трансформаторы тока 6 кВ, 10 кВ

Измерительные трансформаторы тока ТОЛ-НТЗ-10-11, -12, -13

Измерительные трансформаторы тока ТОЛ-НТЗ-10-21, -22, -23

Измерительные трансформаторы тока ТОЛ-НТЗ-10-25, -26

Измерительный трансформатор тока ТОЛ-НТЗ-10-31

Измерительный трансформатор тока ТОЛ-НТЗ-41

Измерительный трансформатор тока ТОЛ-НТЗ-51

Измерительный трансформатор тока ТОЛ-НТЗ-61

Измерительные трансформаторы тока ТОЛ-НТЗ-10-71E, -72E, -73E

Трансформаторы тока 20 кВ

Трансформаторы тока 20

Измерительные трансформаторы тока ТОЛ-НТЗ-20-11, -13

Измерительные трансформаторы тока ТОЛ-НТЗ-20-81E, -82E, -83E

Трансформаторы тока 35

Трансформаторы тока 35 кВ

Измерительные трансформатор тока ТОЛ-НТЗ-35-11, -12

ОБЩАЯ ИНФО ТОЛ-НТЗ-10 (20, 35)

ОБЩАЯ ИНФОРМАЦИЯ ОБ ОПОРНЫХ ТРАНСФОРМАТОРАХ ТОЛ-НТЗ-10 (20, 35)



НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ



Трансформаторы тока ТОЛ-НТЗ-10 (20, 35) УХЛ2, Т2 (именуемые в дальнейшем трансформаторы) предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки, в сборные камеры одностороннего обслуживания (КСО), в другие электроустановки и являются комплектующими изделиями.




Трансформаторы обеспечивают передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления. Предназначены для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения.


Трансформаторы изготавливаются в климатическом исполнении «УХЛ» или «Т» категории размещения 2 по ГОСТ 15150-69 и предназначены для работы в следующих условиях:
– верхнее значение температуры окружающего воздуха при эксплуатации с учетом перегрева внутри ячейки для исполнения «УХЛ» плюс 55 °С, для исполнения «Т» плюс 60 °С;
– нижнее значение температуры окружающего воздуха минус 60 °С для исполнения «УХЛ», минус 10 °С для исполнения «Т»;

– относительная влажность воздуха для исполнения «УХЛ» – 100 % при плюс 25 °С, для исполнения «Т» – 100 % при плюс 35 °С;
– высота над уровнем моря не более 1000 м;
– окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, химически активных газов и паров в концентрациях, разрушающих металлы – атмосфера типа II по ГОСТ 15150-69; – положение трансформаторов в пространстве – любое.



Трансформаторы, предназначенные для использования в системах нормальной эксплуатации атомных станций (именуемых в дальнейшем АС), относятся к классу 4 по 2.6 Нп-001.


Трансформаторы, предназначенные для использования в системе важной для безопасности нормальной эксплуатации АС, относятся к классу 3 и имеют классификационное обозначение 3Н по 2.6 Нп-001.


Трансформаторы, предназначенные для использования в системе безопасности АС, относятся к классу 2 и имеют классификационное обозначение 2О по 2.6 Нп-001.



Для ОАО «РЖД» областью применения трансформаторов являются тяговые подстанции, трансформаторные подстанции и линейные устройства тягового электроснабжения железных дорог.
Трансформаторы выполняются с двумя уровнями изоляции «а» или «б» по гОСТ 1516.3-96.



Уровень частичных разрядов изоляции первичной обмотки всех трансформаторов вне зависимости от уровня изоляции не превышает 20 пКл при напряжении измерения 1,1∙Uн. р/√3 кВ, где Uн.р – наибольшее рабочее напряжение.


Класс нагревостойкости трансформаторов – «В» по ГОСТ 8865-93.

​

Корпус трансформаторов выполнен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.


Трансформаторы с различными конструктивными исполнениями и номинальным напряжением отличаются между собой размерами корпуса, формой, массой и расположением контактных выводов первичной обмотки.


Выводы первичной обмотки расположены на верхней или боковой поверхности трансформаторов. Трансформаторы, имеющие в своем обозначении букву «П», имеют возможность переключения по первичной стороне. Трансформаторы, имеющие в своем обозначении букву «Б», оснащены изолирующими барьерами.


Вторичные обмотки размещены каждая на своем магнитопроводе. Выводы вторичных обмоток расположены в нижней части трансформатора и имеют следующие варианты исполнений:
– А — параллельно установочной поверхности;
– В — перпендикулярно установочной поверхности;
– С — из гибкого провода, параллельно установочной поверхности.




Для исполнений с меньшим числом вторичных обмоток отверстия несуществующих вторичных выводов заглушены. Трансформаторы, имеющие в своем обозначении букву «К», имеют ответвления (отпайки) на одной или нескольких вторичных обмотках.

Трансформаторы подлежат периодической поверке по методике ГОСТ 8.217-2003.

Межповерочный интервал – 16 лет.
Трансформаторы ремонту не подлежат.
Средняя наработка до отказа – 4∙105 часов.
Средний срок службы – 30 лет.

Классификация трансформаторов тока | Заметки электрика

Добро пожаловать на страницы сайта «Заметки электрика».

В прошлой статье я рассказал Вам про трансформаторы тока и их назначение.

Но в настоящее время на рынке существует большой выбор и разнообразие трансформаторов тока. И чтобы Вам было легче ориентироваться среди  них, необходимо их классифицировать.

Вот сегодня мы и поговорим об их разновидностях и классификации.

Классификация ТТ по назначению

Как разделяются трансформаторы тока по назначению, я подробно описал в статье про применение и назначение трансформаторов тока.

Еще существуют лабораторные трансформаторы тока, о которых я не упомянул в вышесказанной статье. Эти лабораторные ТТ имеют высокий класс точности и имеют несколько коэффициентов трансформации.

Так выглядит лабораторный трансформатор тока УТТ-6м1, установленный на моем рабочем стенде для проверки релейной защиты. Также мы его используем для измерения тока в первичной цепи при прогрузке автоматических выключателей более 100 (А).

Сейчас я подробно на нем останавливаться не буду. Расскажу о нем в отдельной статье. Кому интересно, то можете подписываться на статьи (в правой колонке сайта) и получать уведомление на почту о выходе новой статьи на сайте.

Классификация трансформаторов тока по месту установки

По месту установки трансформаторов тока их можно классифицировать следующим образом:

  • наружные

  • внутренние

  • встроенные

  • переносные

  • специальные

Наружные трансформаторы тока могут устанавливаться на открытом воздухе, т. е. это может быть открытое распределительное устройство (ОРУ). Категория размещения электрооборудования в данном случае является I и регламентируется ГОСТ 15150-69.

На фотографии ниже показаны трансформаторы тока наружной установки, установленные на стороне 110 (кВ).

Внутренние трансформаторы тока могут быть установлены только в закрытых помещениях. Это может быть закрытое распределительное устройство (ЗРУ), так и комплектное распределительное устройство (КРУ), а также все помещения закрытого типа, регламентируемого ГОСТом 15150-69.

Пример внутренней установки трансформаторов тока смотрите на фотографиях ниже.

Вот установка высоковольтного трансформатора тока  ТПШЛ-10 в ЗРУ-110 (кВ). Этот трансформатор стоит в цепи короткозамыкателя.

На фотографии ниже показан пример установки высоковольтных трансформаторов тока ТПЛ-10 в кабельном отсеке ячейки КРУ напряжением 10 (кВ).

Это трансформаторы ТПФМ-10 на одной из распределительных подстанций 10 (кВ).

А это несколько примеров низковольтных трансформаторов тока внутренней установки: КЛ-0,66 и ТТИ-А.

Встроенные трансформаторы тока встраиваются в силовые трансформаторы, выключатели, генераторы и другие электрические машины. В качестве внутренней среды электрооборудования применяется трансформаторное масло или газ.

Пример встроенных ТТ Вы можете посмотреть на фотографии ниже. Эти трансформаторы тока ТВТ встроены в бак силового трансформатора 110/10 (кВ) мощностью 40 (МВА). Они установлены на стороне 110 (кВ) и основная цель их установки — это осуществление дифференциальной защиты трансформатора.

Переносные ТТ применяются для  лабораторных электрических измерений и испытаний электрооборудования. Примером переносного трансформатора тока является лабораторный трансформатор тока, о котором я говорил в самом начале статьи.

Специальные ТТ предназначаются и устанавливаются в специальных электроустановках шахт, морских судов, электровозов. Сюда можно отнести трансформаторы тока, установленные в силовой цепи питания электрических печей высокой частоты. Мне лично не приходилось их видеть своими глазами.

Разделение ТТ по способу установки

По способу установки трансформаторов тока их можно классифицировать следующим образом:

  • проходные

  • опорные

Проходные ТТ применяют тогда, когда необходимо их установить в проеме стены или металлической поверхности (основания).  Чаще всего они применяются в качестве вводов, а также на старых подстанциях с бетонным распределительным устройством (БРУ), по особенностям конструкций бетонных перегородок. Проходные трансформаторы тока играют роль проходного изолятора.

Как видно по фотографиям, проходные трансформаторы тока легко узнать по особенностям расположения выводов первичной обмотки. Один вывод всегда расположен вверху, другой — внизу.

Опорные трансформаторы тока применяют и устанавливают на ровную опорную плоскость.

Отличительной особенностью опорных трансформаторов тока является то, что вывода первичной обмотки располагаются либо все вверху, либо один вывод слева, другой — справа.

Классификация трансформаторов тока по коэффициенту трансформации

В чем же заключается классификация трансформаторов тока по коэффициенту трансформации?

Трансформаторы тока бывают:

  • с одним постоянным коэффициентом трансформации (одноступенчатые)

  • с несколькими коэффициентами трансформации (многоступенчатые)

Трансформаторы тока с одним коэффициентом трансформации имеют на протяжении всего срока их службы и  эксплуатации один постоянный коэффициент, который никаким образом изменить нельзя. Они и нашли самое широкое применение.

У трансформаторов тока с несколькими коэффициентами трансформации можно изменить этот коэффициент путем несложных манипуляций. Например, изменить число витков обмоток, как первичной, так и вторичной.

Опять же в пример Вам привожу свой лабораторный трансформатор тока УТТ-6м1.

Классификация трансформаторов тока по первичной обмотке

По конструкции первичной обмотки, трансформаторы тока можно разделить следующим образом:

  • с одним витком (одновитковые)

  • с несколькими витками (многовитковые)

Об этом мы поговорим с Вами в отдельной статье про одновитковые и многовитковые трансформаторы тока, т.к. материала по этой теме очень много.

Разделение ТТ по типу изоляции

Суть этого разделения заключается в способах изоляции обмоток трансформатора тока (первичной и вторичной). Существует следующие способы изоляции обмоток между собой:

  • твердая изоляция
  • вязкая изоляция
  • смешанная изоляция
  • газовая изоляция

Под твердой изоляцией подразумевается использование фарфора, полимерных материалов, бакелита, капрона и эпоксидной изоляции (смолы).

Вязкая изоляция состоит из компаундов различных составов.

Под смешанной изоляцией понимают бумажно-масляную изоляцию.

В качестве газовой изоляции применяется воздух или элегаз.

Классификация ТТ по методу преобразования

Классификация трансформаторов тока по методу преобразования заключается в самом принципе преобразования переменного электрического тока.

Различают следующие методы преобразования:

  • электромагнитные

  • оптико-электронные

Классификация трансформаторов тока по классу напряжения

Ну вот мы и добрались до класса напряжения. И конечно же трансформаторы тока тоже по ним делятся. Деление происходит очень легко и просто:

  • класс напряжения до 1 (кВ)

  • класс напряжения от 1 (кВ) и выше

Разницу по классу напряжения трансформаторов тока видно не вооруженным глазом.



Выводы

Из опыта эксплуатации и технического обслуживания трансформаторов тока на подстанциях своего предприятия скажу, что чаще всего трансформаторы тока с классом напряжения от 3-10 (кВ) выполняются проходными, реже опорными. Все они предназначены для внутренней установки и имеют один коэффициент трансформации. Также у них используется 2 вторичные обмотки, одна из которых используется для цепей измерения и учета электроэнергии, а другая — для релейной защиты.

P.S. Если Вам необходимо узнать все классификационные характеристики конкретного трансформатора тока, то воспользуйтесь его паспортом. Если во время прочтения статьи у Вас появились вопросы, то смело задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Что такое трансформатор тока? Классификация и типы

Энергосистемы — это больше, чем кажется на первый взгляд. На самом деле мы не можем видеть электричество, но мы можем видеть, как оно работает (или не работает). Так много элементов собираются вместе, как головоломка, чтобы сформировать электрическую энергию, одним из которых является трансформатор тока. Вот что вам нужно знать об этом жизненно важном элементе оборудования:

Понижающий ток на ТТ

Трансформатор тока — это устройство, используемое для выработки переменного тока во вторичной обмотке, который пропорционален переменному току в его первичной обмотке. Это в основном используется, когда ток или напряжение слишком высоки для прямого измерения. Затем индуцированный вторичный ток подходит для измерительных приборов или обработки в электронном оборудовании, которое обычно требует изоляции между первичной и вторичной цепями.

Это снижение токов высокого напряжения обеспечивает удобный способ безопасного контроля фактического электрического тока, протекающего в линии передачи переменного тока, с помощью стандартного амперметра.

Электрический ТТ отличается от трансформатора напряжения или мощности тем, что он состоит только из одного или нескольких витков в качестве первичной обмотки. Что также отличает его от трансформатора напряжения, так это то, что первичный ток не зависит от вторичного тока нагрузки, а вместо этого управляется внешней нагрузкой. Коэффициент трансформации ТТ равен количеству вторичных витков. Это соотношение основано на том, что первичный проводник проходит один раз через окно трансформатора.

Классификация и типы

Трансформаторы тока можно разделить на две отдельные группы. Первый, измерительный трансформатор тока, используется вместе с измерительными приборами для величины тока, энергии и мощности. Другой, защитный трансформатор тока, используется вместе с защитным оборудованием, включая катушки отключения, реле и т. д.

Существует три основных типа трансформаторов тока:

  1. вторичный) на магнитном стальном сердечнике с различными витками в зависимости от конструкции.
  2. Тип стержня: , состоящий из стержня соответствующего размера и материала, используемого в качестве первичной обмотки, что эквивалентно одному витку.
  3. Окно (тороидальное): не имеет первичной обмотки, но имеет отверстие в сердечнике, через которое проходит проводник, несущий первичный ток нагрузки.

Убедитесь, что на вашем объекте есть все необходимое оборудование, включая электрические трансформаторы, для безопасной и эффективной передачи, распределения и использования электроэнергии переменного тока.

Информация, содержащаяся в этой статье, предназначена только для общих информационных целей и основана на информации, доступной на дату первоначальной публикации. Не делается никаких заявлений о том, что информация или ссылки являются полными или актуальными. Эта статья не является заменой обзора действующих государственных постановлений, отраслевых стандартов или других стандартов, характерных для вашего бизнеса и/или деятельности, и не должна рассматриваться как юридическая консультация или мнение. Читатели, у которых есть конкретные вопросы, должны обратиться к применимым стандартам или проконсультироваться с юристом.

Трансформаторы тока, трансформаторы напряжения и измерительные трансформаторы: Индия

Техническая информация о продукции Kappa

Измерительные трансформаторы используются для измерения и защиты вместе с таким оборудованием, как счетчики и реле. Их роль в электрических системах имеет первостепенное значение, поскольку они являются средством «понижения» тока или напряжения системы до измеримых значений, таких как 5 А или 1 А в случае трансформаторов тока или 110 В или 100 В в случае трансформаторов тока. трансформатор напряжения. Преимущество этого заключается в том, что измерительное и защитное оборудование можно стандартизировать для нескольких значений тока и напряжения.

  • Трансформаторы напряжения
  • Трансформаторы тока
  • Kappa опубликовала справочное руководство по измерительным трансформаторам

Трансформаторы напряжения

  • Принцип работы
  • Определения
  • Стандарты
  • Испытания
  • Типовые характеристики

Принцип работы

Стандарты определяют трансформатор напряжения как трансформатор, в котором «вторичное напряжение по существу пропорционально первичному напряжению и отличается от него по фазе на угол, который приблизительно равен нулю для соответствующего направления соединений».

Это, по сути, означает, что трансформатор напряжения должен быть максимально приближен к «идеальному» трансформатору. В «идеальном» трансформаторе вектор вторичного напряжения прямо противоположен и равен вектору первичного напряжения, умноженному на коэффициент трансформации.

В «практическом» трансформаторе ошибки вносятся из-за того, что некоторый ток потребляется для намагничивания сердечника и из-за падений в первичной и вторичной обмотках из-за реактивного сопротивления рассеяния и сопротивления обмотки. Таким образом, можно говорить об ошибке напряжения, которая представляет собой величину, на которую напряжение меньше, чем приложенное первичное напряжение, и фазовой ошибке, которая представляет собой фазовый угол, на который обращенный вектор вторичного напряжения смещается от вектора первичного напряжения.

Kappa проектирует свои ТН таким образом, чтобы падение сопротивления и реактивного сопротивления было минимальным. Он также использует лучшие сорта холоднокатаных электротехнических сталей с ориентированным зерном, что позволяет работать при оптимальных уровнях магнитной индукции, тем самым уменьшая размер и стоимость ТН.

Определения

Типичные термины, используемые для обозначения трансформатора напряжения (ТН)

  1. Номинальное первичное напряжение: Это номинальное напряжение системы, напряжение которой необходимо понизить в целях измерения и защиты.
  2. Номинальное вторичное напряжение: Это напряжение, при котором работают счетчики и защитные устройства, подключенные к вторичной цепи трансформатора напряжения.
  3. Номинальная нагрузка: Это нагрузка в единицах вольт-ампер (ВА), создаваемая устройствами вторичной цепи ТН. Сюда входит нагрузка, создаваемая соединительными проводами. ТН должен быть точным как при номинальной нагрузке, так и при 25% номинальной нагрузки.
  4. Требуемый класс точности: Допустимые ошибки преобразования, включая ошибку напряжения (отношения) и ошибку фазового угла. Фазовая ошибка указывается в минутах. Типичными классами точности являются класс 0,5, класс 1 и класс 3. Указаны классы точности измерения и защиты. В измерительном ТН требуется, чтобы ТН находился в пределах заданных погрешностей от 80% до 120% номинального напряжения. В защитном ТН требуется, чтобы ТН имел точность от 5 % до коэффициента номинального напряжения, умноженного на номинальное напряжение.
  5. Номинальный коэффициент напряжения: В зависимости от системы, в которой должен использоваться ТН, указываются разные номинальные коэффициенты напряжения. Таблица ниже взята из индийских и международных стандартов.
    Коэффициент номинального напряжения Номинальное время Способ соединения первичной обмотки
    в системе
    1,2 Непрерывное Между фазами в любой сети
    Между нейтралью трансформатора и землей в любой сети
    1,2
    1,5    		 Непрерывно
    в течение 30 секунд    		 Между фазой и землей в системе с эффективно заземленной нейтралью
    1,2
    1,9    		 Непрерывно
    в течение 30 секунд    		 Между фазой и землей в системе с неэффективно заземленной нейтралью с автоматическим отключением при коротком замыкании
    1,2
    1,9    		 Непрерывно
    в течение 8 часов    		 Между фазой и землей в системе с изолированной нейтралью
    без автоматического отключения или в системе с резонансно-заземленной системой
    без автоматического отключения при повреждении
  6. Температурный класс изоляции: Допустимое превышение температуры над указанной температурой окружающей среды. Как правило, это классы E, B и F.
  7. Трансформатор остаточного напряжения (RVT): RVT используются для защиты от замыканий на землю и для разрядки конденсаторных батарей. Вторичная обмотка остаточного напряжения включена в открытый треугольник. В нормальных условиях работы на обмотке остаточного напряжения нет выходного напряжения. При замыкании на землю на обмотке открытого треугольника возникает напряжение, которое активирует реле. При использовании трехфазного RVT первичная нейтраль должна быть заземлена, иначе на обмотке нулевой последовательности появятся напряжения третьей гармоники. Трехфазные RVT обычно имеют конструкцию с 5 ветвями.
  8. Блоки учета : Блоки учета 11 кВ состоят из одного трехфазного трансформатора напряжения и двух трансформаторов тока, соединенных вместе в одном корпусе. Это может быть использовано для трехфазного мониторинга энергетических параметров. Он используется с тривекторными счетчиками и счетчиками энергии.

Стандарты

Индийские и международные стандартные ссылки на ТН приведены в таблице ниже:

4BS4 1-2604 EN
Стандартный Стандартный номер Год
Индийский 3156 1992
Британский 1997
Британский BS 7729 1994
Международный
Электротехническая
Комиссия (IEC)		 IEC 60044-2 1997
Австралийский AS 1243 1982
Австралийский AS 60044-2 2007
Американский ANSI C. 57.13 1993

Kappa производит ТН в соответствии с международными стандартами. Наши разработки подтверждены обширными типовыми испытаниями в национальных и международных лабораториях.

Тесты

Необходимо провести ряд плановых и типовых испытаний ТН, прежде чем они смогут соответствовать стандартам, указанным выше. Тесты можно разделить на:

  1. Испытания на точность для определения того, находятся ли погрешности ТН в заданных пределах
  2. Испытания диэлектрической изоляции , такие как испытание выдерживаемого напряжения промышленной частоты на первичной и вторичной обмотках в течение одной минуты, испытание на индуцированное перенапряжение, испытание на импульсное воздействие с волной 1,2u/50u и испытаниями на частичный разряд (для напряжения>=6,6 кВ), чтобы определить, находится ли разряд ниже указанных пределов.
  3. Испытания на превышение температуры
  4. Испытания на короткое замыкание
  5. Проверка маркировки клемм и полярности

Kappa проводит плановые испытания каждого произведенного VT, и все конструкции проходят типовые испытания.

Типовая спецификация ТН 11 кВ

Напряжение системы: 11 кВ
Уровень изоляции (ILV): 12/28/75 кВ
Количество фаз: Три
Группа векторов: Звезда / Звезда
Коэффициент: 11 кВ/ 110 В
Нагрузка: 100 ВА
Точность: класс 0,5
Коэффициент напряжения: 1,2 продолжительно и 1,5 в течение 30 секунд
С предохранителем

Также изготавливаются двух- и трехкратные вторичные ТН.

Трансформаторы тока

  • Принцип работы
  • Определения
  • Стандарты
  • Испытания
  • Типовые характеристики

Принцип работы

Трансформатор тока определяется как «приборный трансформатор, в котором вторичный ток в значительной степени пропорционален первичному току (при нормальных условиях работы) и отличается от него по фазе на угол, который приблизительно равен нулю для соответствующего направления соединений. .” Это подчеркивает требования к точности трансформатора тока, но также важна функция изоляции, что означает, что независимо от напряжения системы вторичная цепь должна быть изолирована только для низкого напряжения.

Трансформатор тока работает по принципу переменного потока. В «идеальном» трансформаторе тока вторичный ток будет точно равен (при умножении на коэффициент витков) и противоположен первичному току. Но, как и в трансформаторе напряжения, часть первичного тока или первичных ампер-витков используется для намагничивания сердечника, в результате чего для «преобразования» во вторичные ампер-витки остается меньше, чем фактические первичные ампер-витки. Это, естественно, вносит ошибку в преобразование. Ошибка подразделяется на две: ошибка тока или отношения и ошибка фазы.

Каппа ТТ спроектированы так, чтобы свести к минимуму ошибки при использовании электротехнической стали самого высокого качества для сердечника трансформатора. Выпускаются как тороидальные (круглые), так и прямоугольные ТТ.

Определения

Номинальный первичный ток: Значение тока, которое должно быть преобразовано в более низкое значение. На языке ТТ «нагрузка» ТТ относится к первичному току.

Номинальный вторичный ток: Ток во вторичной цепи, на котором основаны рабочие характеристики ТТ. Типичные значения вторичного тока составляют 1 А или 5 А. В случае дифференциальной защиты трансформатора также указываются вторичные токи 1/корень 3 А и 5/корень 3 А.

Номинальная нагрузка: Полная мощность вторичной цепи в вольт-амперах, выраженная при номинальном вторичном токе и определенном коэффициенте мощности (0,8 почти для всех стандартов)

Класс точности: В случае измерительных трансформаторов тока класс точности обычно составляет 0,2, 0,5, 1 или 3. Это означает, что погрешности должны находиться в пределах, указанных в стандартах для этого конкретного класса точности. Измерительный ТТ должен быть точным в диапазоне от 5 до 120 % номинального первичного тока, при 25 % и 100 % номинальной нагрузки при указанном коэффициенте мощности. В случае ТТ защиты, ТТ должны выдерживать как погрешность отношения, так и фазовую погрешность при указанном классе точности, обычно 5P или 10P, а также сложную погрешность при коэффициенте ограничения точности ТТ.

Составная ошибка: Среднеквадратичное значение разности между мгновенным первичным током и мгновенным вторичным током, умноженной на коэффициент витков, в установившемся режиме.

Коэффициент ограничения точности: Значение первичного тока, до которого ТТ соответствует требованиям к комплексной погрешности. Обычно это 5, 10 или 15, что означает, что составная погрешность ТТ должна быть в установленных пределах в 5, 10 или 15 раз больше номинального первичного тока.

Кратковременный ток: Значение первичного тока (в кА), которое ТТ должен выдерживать как термически, так и динамически без повреждения обмоток при коротком замыкании вторичной цепи. Указанное время обычно составляет 1 или 3 секунды.

Коэффициент безопасности прибора (коэффициент безопасности): Обычно принимает значение меньше 5 или меньше 10, хотя может быть намного выше, если соотношение очень низкое. Если коэффициент надежности ТТ равен 5, это означает, что суммарная погрешность измерительного ТТ при 5-кратном превышении номинального первичного тока равна или превышает 10 %. Это означает, что большие токи в первичной цепи не передаются во вторичную цепь, и поэтому приборы защищены. В случае ТТ с двойным отношением FS применим только для самого низкого отношения.

Класс PS/ X CT: В балансовых системах защиты требуются трансформаторы тока с высокой степенью сходства характеристик. Этим требованиям отвечают трансформаторы тока класса PS(X). Их рабочие характеристики определяются по напряжению в точке перегиба (КПВ), току намагничивания (Iмаг) при напряжении в точке перегиба или 1/2 или 1/4 напряжения в точке перегиба и скорректированному сопротивлению вторичной обмотки ТТ. до 75С. Точность определяется соотношением оборотов.

Напряжение в точке колена: Точка на кривой намагничивания, где увеличение на 10 % плотности потока (напряжения) вызывает увеличение на 50 % силы намагничивания (тока).

Суммарный ТТ: Когда токи в нескольких фидерах не должны измеряться по отдельности, а суммируются для одного счетчика или прибора, можно использовать суммирующий трансформатор тока. Суммирующий ТТ состоит из двух или более первичных обмоток, подключенных к суммируемым фидерам, и одной вторичной обмотки, по которой течет ток, пропорциональный суммируемому первичному току. Типичным соотношением будет 5+5+5/5А, что означает, что три первичных фидера по 5 должны быть суммированы в один счетчик 5А.

ТТ нулевой последовательности (CBCT): CBCT, также известный как ТТ нулевой последовательности, используется для защиты от утечки и замыкания на землю. Концепция аналогична RVT. В КЛКТ трехжильный кабель или три одиночных жилы трехфазной системы проходят через внутренний диаметр ТТ. Когда система исправна, во вторичной обмотке CBCT ток не течет. При замыкании на землю остаточный ток (ток нулевой последовательности фаз) системы протекает через вторичную обмотку CBCT, и это приводит в действие реле. Для проектирования CBCT необходимо указать внутренний диаметр ТТ, тип реле, настройку реле и первичный рабочий ток.

Промежуточные трансформаторы тока (ICT) : Промежуточные трансформаторы тока используются, когда коэффициент трансформации очень высок. Он также используется для коррекции смещения фаз для дифференциальной защиты трансформаторов.

Стандарты

Индийские и международные стандартные ссылки на трансформаторы тока приведены в таблице ниже:

1214 1997 9019 114 International
Электротехническая
Комиссия (IEC)
Стандартный Стандартный номер Год
Индийский 2705 1992
Британский BS EN 60044-1
IEC 60044-1 2000
Австралийский AS 1675 1986
Австралийский AS 10744-1
27
Американский ANSI C.57.13 1993

Kappa производит трансформаторы тока в соответствии с международными стандартами. Наши разработки подтверждены обширными типовыми испытаниями в национальных и международных лабораториях.

Тесты

Необходимо провести ряд плановых и типовых испытаний трансформаторов тока, прежде чем они смогут соответствовать стандартам, указанным выше. Тесты можно разделить на:

  1. Проверка точности для определения того, находятся ли погрешности ТТ в установленных пределах.
  2. Испытания диэлектрической изоляции , такие как испытание выдерживаемым напряжением промышленной частоты на первичной и вторичной обмотках в течение одной минуты, испытание межвитковой изоляции напряжением промышленной частоты, импульсные испытания с волной 1,2u/50 и испытания частичных разрядов (для напряжения > =6,6кВ), чтобы определить, находится ли разряд ниже указанных пределов.
  3. Испытания на превышение температуры.
  4. Кратковременные проверки тока.
  5. Проверка маркировки клемм и полярности.

Kappa проводит плановые испытания каждого произведенного ТТ, и все конструкции проходят типовые испытания.

Типовая спецификация трансформатора тока 11 кВ

Напряжение системы: 11 кВ
Напряжение уровня изоляции (ILV): 12/28/75 кВ
Коэффициент: 200/1 – 1 – 0,577 А
Сердечник 1: 1 А, измерение, 15 ВА/класс 1, ISF Жила 2: 1 А, защита, 15 ВА/5П10
Жила 3: 0,577 А, Класс ПС, КПВ>= 150 В, Imag при Вк/2 Кратковременный рейтинг: 20 кА в течение 1 секунды

Измерительные трансформаторы – Справочное руководство

Kappa опубликовала удобное справочное руководство по измерительным трансформаторам. Руководство занимает около 160 страниц, и в нем можно найти дополнительную информацию по всем вышеперечисленным темам, а также по многим другим, включая австралийские стандарты и стандарты ANSI. Содержание руководства воспроизводится ниже:

Знакомство с измерительными трансформаторами

Трансформаторы тока – обсуждение на 9Теория 0021, спецификации и аспекты эксплуатации. Определения – Идеальный и практичный ТТ – Магнитные сплавы для сердечников – эквивалентные схемы – напряжения холостого хода в ТТ – реактивное сопротивление рассеяния – модификация погрешностей трансформаторов тока – эксплуатационные аспекты – стандартные спецификации для ТТ.

Измерительные или измерительные трансформаторы тока
Точность – коэффициент безопасности прибора – требования к точности для различных применений – использование ТТ в устройствах индикации и измерения – суммирующий ТТ.

Защитные трансформаторы тока
Составная ошибка – Пределы точности – устойчивость к переходным процессам и ТТ класса PS – Базовые схемы защиты – Требования к ТТ для различных схем защиты – CBCT.

Дополнительные указания по трансформаторам тока
Переходные характеристики – нестандартные трансформаторы тока – экранирование трансформаторов тока.

Трансформатор напряжения – теория и технические характеристики
Принципы работы – отличие силового трансформатора от ТН – круговые диаграммы и ошибки ТН – трехфазные ТН – защита трансформатора напряжения – переходные процессы в ТН – конструкция ТН с. спецификации для ВТ.

Трансформаторы напряжения для измерения и защиты
Измерительные ТН защиты ТН-Остаточные ТН-Каскадные ТН-Конденсаторы ТН.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
