Применение станционных опор –

Изоляторы станционных опор незаменимы для аппаратов, установленных на подстанциях высокого напряжения. Фарфоровые и стеклянные конструкции являются классическими технологиями, применяемыми более века, и они уже хорошо зарекомендовали себя и стандартизированы как в процессе испытаний, так и в процессе отбора. Тем не менее, применение композитных опорных изоляторов стало неуклонно расти. Этот недавний вклад в INMR д-ра Йенса Зайферта из Reinhausen Power Composites, который также является председателем IEC TC 36 Insulators и созывающим рабочих групп CIGRE D1.58 и D1.59, , рассмотрел состояние -искусство всех технологий, а также связанных с ними стандартов и предсказал, какие приложения будут благоприятствовать выбору композитных стоек станций в будущем.

Альтернативные типы станционных постов

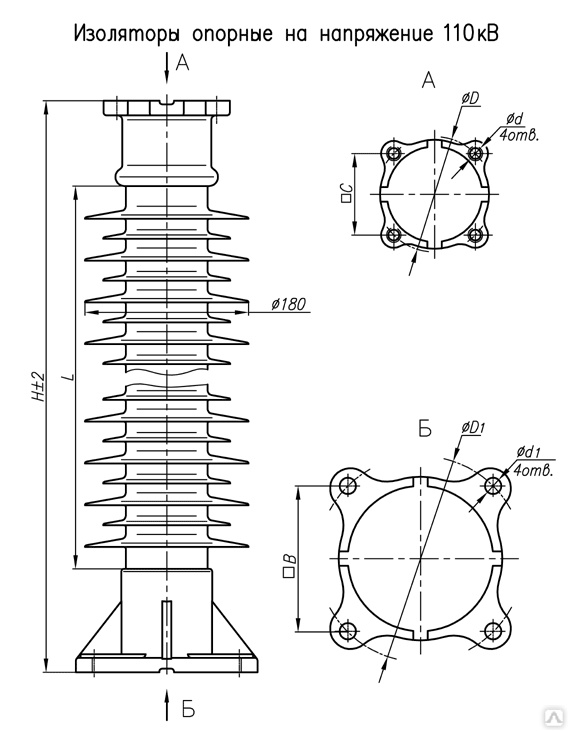

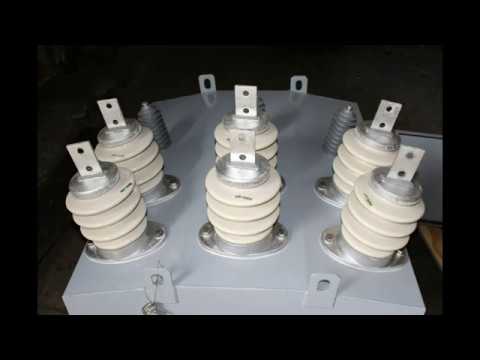

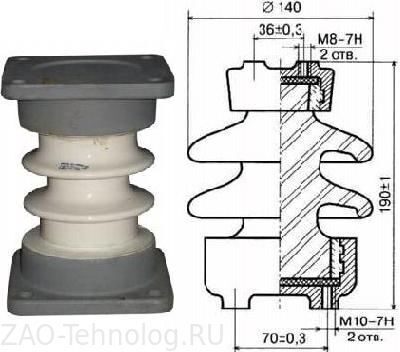

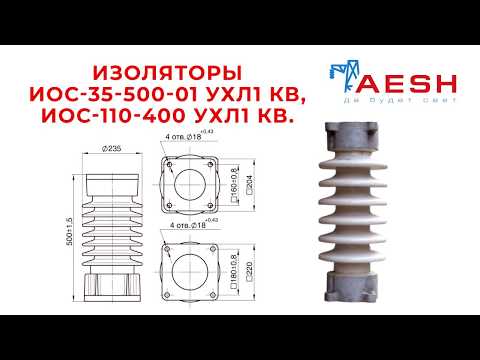

Фарфоровые опорные столбы

Фарфоровые опорные изоляторы охватывают диапазон напряжений до 765 (800) кВ, с максимальными классами консольной прочности в диапазоне от 20 до 30 кН. Отдельные блоки могут быть изготовлены длиной до 3000 мм. Для уровней напряжения более 245 кВ применяются сборки (или многоблочные блоки), состоящие из 2 и более отдельных блоков, соединенных металлическими фланцами. Стандарт IEC 60273 применим для выбора типов IEC в соответствии с характеристическими значениями, а соответствующий стандарт испытаний — IEC 60168. Опорные изоляторы соответствуют стандарту ANSI C29..9 определяются как «каталог» (типы TR) в соответствии с характеристическими значениями и охватывают типы до 765 кВ. ANSI C29.9 также определяет применимые тесты. Фарфоровые опорные стойки в соответствии с IEC 60273 и ANSI C29.9 сегодня хорошо известны и могут быть заказаны в соответствии с кодами C или TR соответственно. Однако оба стандарта относительно устарели и нуждаются в пересмотре, чтобы учесть новейшие технологии, а также обновленные определения классов загрязнения согласно IEC 60815-2. Современные технологии производства предлагают высокопрочные конструкции, оптимизированные по форме, весу и профилю зева. В условиях сильного загрязнения можно использовать силиконовые покрытия RTV для улучшения электрических характеристик.

Стойки стеклянных станций

Стойки стеклянных станций, также указанные в IEC 60273, состоят из отдельных стеклянных дисков, собранных с помощью цемента. Сложные профили корпуса могут быть легко реализованы с помощью этой технологии. Применение таких многоблочных опорных изоляторов редко встречается на большинстве современных подстанций, хотя установки все еще существуют с 1950-х и 60-х годов. В условиях сильного загрязнения можно использовать силиконовые покрытия RTV для улучшения электрических характеристик.

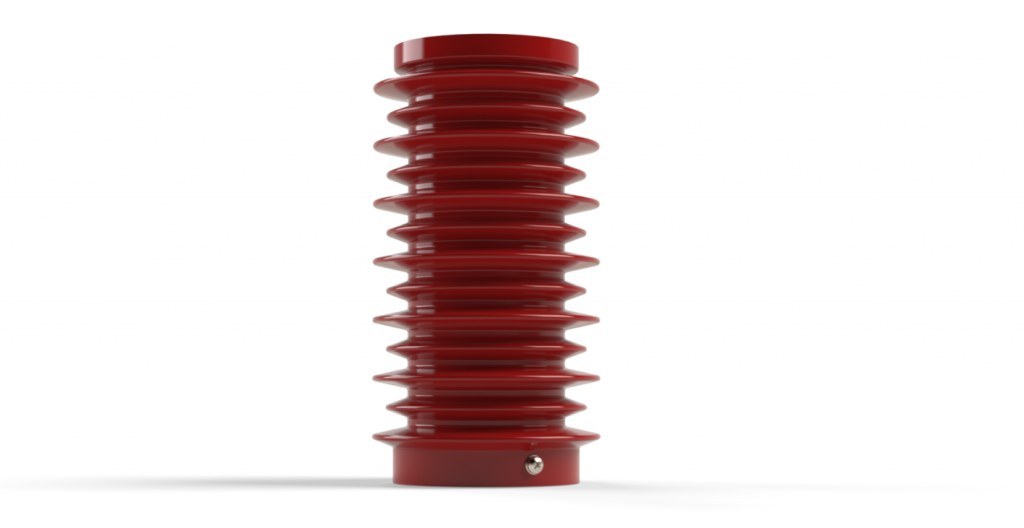

Композитные опорные столбы (CSP): тип

с твердым сердечником CSP, впервые представленные в начале 1980-х годов, состоят из сердечника из армированного полимера (FRP) с твердым сердечником и эластомерного корпуса. Типичные диаметры сердечника FRP варьируются от 45 до 100 мм, при этом максимальный диаметр редко превышает 130 мм. Применение на подстанциях обусловлено прошлым применением изоляторов из композитных линейных опор (CLP), в основном в Соединенных Штатах. КСЭ со сплошными сердечниками обычно применяются до 245 (420) кВ. Для более высоких классов напряжения относительно высокое механическое отклонение ограничивает их более широкое применение. Стандартом испытаний для этого продукта является IEC 62231, а механические и электрические характеристики определены в IEC 62231-1, который также включает типы ANSI, используемые в Северной Америке. С29.19 является соответствующим стандартом для таких типов ANSI.

Составные подстанционные столбы: полые стержни (ЧСП)

При классах напряжения выше 245 кВ высота и изгибающий момент стоек подстанций увеличиваются. В результате требуется много усилий, чтобы удовлетворить прикладные требования с использованием конструкций CSP со сплошным сердечником (т. е. с диаметром сердечника > 170 мм). Это делает эту технологию менее конкурентоспособной по стоимости по сравнению с фарфоровыми. В то же время в этот портфель приложений начали поступать композитные полые опорные столбы (CHSP) и изоляторы гибридных опорных столбов (HSP). Например, CHSP уже реализованы для приложений высокого напряжения постоянного тока 800 кВ и сверхвысокого напряжения 1100 кВ с длиной подключения более 10 м и диаметром труб от 500 до 1000 мм. С помощью этой технологии возможны изгибающие моменты более 1000 кНм. Полый объем внутри этих столбов должен быть заполнен какой-либо электрически инертной средой, например изоляционная газовая пена. Применимым стандартом испытаний является IEC 62772.

Гибридные опорные стойки (HSP)

Гибридные опорные стойки, согласно IEC TR 62896, представляют собой комбинацию фарфоровой (керамической) и композитной (полимерной) технологий. Сердцевина HSP обычно представляет собой твердый фарфор, изготовленный из высокопрочной массы (C-130), а корпус – из эластомерного материала, будь то жидкий силиконовый каучук (LSR) или высокотемпературный вулканизированный (HTV) силикон. Они применяются посредством литья под давлением или некоторого процесса экструзии. Преимуществом ВСП является низкий прогиб жесткого фарфорового сердечника с высоким модулем упругости при консольной нагрузке. Кроме того, гидрофобный силиконовый корпус улучшает электрические свойства в условиях загрязнения. Типичными приложениями являются установка больших опор HVDC, а также опор для разъединителей (т. е. там, где требуется малое отклонение)

Технологии

В случае фарфоровых опорных изоляторов основными технологиями изготовления цилиндрических пуговиц являются:

• Экструзия
• Гидростатическое сжатие

После изготовления пуговок формируются формы зева в процессе токарной обработки с последующим спеканием при 1200-1300°С и сборке (цементации) с металлическими концевыми фитингами (т.е. заглушками или фланцами). Рис. 1 суммирует эти основные этапы производства.

Рис. 1: Технологии изготовления фарфоровых стоек станций.

Предварительно высушенные мопсы для сухой токарной обработки сравнительно редки, с максимальным диаметром твердого ядра около 300 мм. В то время как конструкции профилей навесов могут быть адаптированы очень гибким образом, производственный цикл фарфоровых опорных изоляторов относительно долог, а затраты определяются в основном трудом и энергией. На рис. 2 показан прогресс этой технологии за последние 50 лет путем сравнения количества и размеров модульных блоков, необходимых для выполнения одного и того же приложения. Тем не менее, хотя керамический материал является хорошим электрическим изолятором, его механические характеристики ограничены. Например, прочность керамического материала ограничивается расчетным напряжением от 60 до 100 МПа, что в 8-10 раз ниже, чем у композитного материала (т.е. там, где расчетное напряжение может составлять от 500 до 800 МПа).

Рис. 2: Прогресс в технологии фарфоровых стоек с 1970-х годов.

Для композитных опорных и гибридных опорных изоляторов применяются две различные технологии промышленного производства:

• Литье под давлением LSR/HTV
• Технология экструзии HTV

Рис.

3: Технологии производства композитных опорных и гибридных изоляторов.

Технология литья под давлением основана на инструментах и предпочтительна для крупносерийного производства одного типа изолятора. Длина выстрела, как правило, до 3000 мм. Гибкость конструкции, однако, ниже, чем при использовании технологии экструзии, которая предлагает более широкий спектр различных возможных форм (например, конических) и профилей зева, достигаемых с меньшими требованиями к инструментам и настройке.

Рис. 4: Технология литья под давлением LSR/HTV.Рис. 5: Технология экструзии HTV. Рис. 6: Технология экструзии HTV позволяет использовать больше вариантов профилей зева для удовлетворения конкретных потребностей применения (например, HVDC, проливной дождь, защита от птиц и т. д.).Рис. 7: Литье под давлением гибридного изолятора HTV.

Модульная производственная технология, предусматривающая сборку отдельных навесов без накладок, также используется для мелкосерийного, более специализированного производства. Гидрофобность поверхности и способность передавать это свойство загрязняющему слою (т. е. механизм передачи гидрофобности или HTM) ставит силиконовые корпуса в более выгодное положение по сравнению с непокрытым фарфором. Композитные и гибридные опоры станций, такие как фарфоровые опорные изоляторы с силиконовым покрытием RTV, обладают большей устойчивостью к перекрытию загрязнения, особенно при нагрузке постоянного напряжения.

Рис. 8: Гидрофобная силиконовая поверхность.

Помимо характеристик HTM, еще одной важной технической характеристикой силиконовых корпусов, используемых в опорных изоляторах станций, является устойчивость к скольжению и эрозии. В связи с этим материалы корпуса HTV обеспечивают превосходную производительность при переменном токе и особенно при постоянном напряжении.

Спектры применения

В таблице 1 показаны спектры применения различных типов изоляторов опор станций. Как видно, самый широкий диапазон охватывает стандартные фарфоровые изоляторы, большинство из которых не требует RTV-покрытий. Фактически их применение является современным практически на всех классах напряжения, включая 800 кВ. Однако максимально допустимый диаметр твердого сердечника 300 мм является ограничивающим фактором, когда речь идет о прочности консоли. Кроме того, относительно большой вес фарфора с твердым сердечником ограничивает его использование в сейсмостойких приложениях. В то время как покрытия RTV обеспечивают высокую устойчивость к загрязнению, они также значительно увеличивают общую стоимость производства, а также требуют особого внимания, чтобы гарантировать, что опоры станций с заводским покрытием не будут повреждены во время транспортировки, обработки или установки.

Изоляторы типа CSP обладают важными преимуществами в диапазоне напряжений до 245 кВ, включая устойчивость к загрязнению, упругость, превосходные сейсмические характеристики и меньший вес. Для классов напряжения выше 245 кВ предпочтительнее тип CHSP, тем более, что практически нет ограничений по длине и диаметру единичной единицы. Например, трубы из стеклопластика диаметром более 1000 мм уже находятся в эксплуатации. CHSP с твердой средой (например, заполненные пеной) применяются в сегменте среднего напряжения, тогда как в приложениях более 550 кВ этот тип обычно заполнен изолирующим газом.

Таблица 1: Спектр применения различных типов изоляторов опор подстанции: по классам напряжения (переменного и постоянного тока)

Применение:

• Опоры шин (подстанции)
• Выключатели-разъединители
• Преобразователи постоянного тока
• ФАКТЫ / платформы ( UPFC, SVC, емкостные и реактивные компенсаторы)
• Опоры катушек
• Оптические опоры ТТ/ТН
• Вводы оптоволокна (станционного типа)

Преимущества/Недостатки:

На рис. 9 показаны опорные изоляторы катушки CHSP длиной 10 м и диаметром трубы 580 мм во время типовых испытаний в лаборатории высокого напряжения. Здесь катушка действует как реактор на преобразовательной станции HVDC. Четыре CHSP, в соответствии с IEC 62772, заполнены газом, давление которого контролируется и контролируется. Основной нагрузкой этих опорных изоляторов является сжатие, и этот тип был выбран для применения из-за превосходной механической моноблочной конструкции наряду с отличными изоляционными характеристиками гидрофобного силикона в условиях загрязнения и напряжения постоянного тока.

Рис. 9: Опорные изоляторы катушек здесь типа ЧСП и газонаполненные.

Применение газонаполненного ТТП в разъединителе сверхвысокого напряжения показано на рис. 10. Альтернативным решением может быть гибридный изолятор с малым прогибом при механической нагрузке.

Рис. 10: ЧСП (газонаполненный) для применения на разъединителе 1100 кВ.

Одним из важных факторов применения CSP и CHSP является превосходная сейсмостойкость. В целом, необходимы большие усилия, чтобы квалифицировать сборку многоблочной опоры станции, изготовленную из фарфоровых изоляторов, для сейсмических применений. Для анализа теоретических характеристик необходимо выполнить расчет методом конечных элементов (FEM), учитывающий статические и динамические характеристики демпфирования. Затем процесс проектирования запускается в интерактивном режиме с учетом веса, прочности и демпфирования всей сборки. Наконец, большинству клиентов по-прежнему требуются дорогостоящие тесты на вибростенде для имитации реальных условий. Такие усилия и затраты могут быть значительно снижены в случае составных опорных стоек, поскольку они нехрупкие, обладают высокими самоамортизирующими свойствами и могут быть разработаны с учетом сочетания высокой прочности и малого веса.

Помимо сейсмических проблем, CSP и CHSP также предлагают преимущества, когда речь идет о внедрении новейших технологий. Например, на рис. 11 показано новое устройство, в котором используются оптические датчики для измерения напряжения и тока (т. е. оптический ТТ/ТН). Базовая технология в этом приложении основана на оптико-электронном оборудовании, размещенном в головке или внутри полого опорного изолятора, который действует как механическая опора, несущая измерительное устройство с подключенным проводником. По сути, он действует как изолированная втулка для оптического волокна, проходящего через полую сердцевину. Обычно внутренний полый объем заполняется изолирующей пеной или желе или, в редких случаях, газом. Композитные изоляторы доминируют на этом развивающемся рынке благодаря превосходным свойствам, описанным выше. На рис. 12 показана инновационная конструкция 3-фазного разъединителя на 362 кВ для применения в сейсмических и сильно загрязненных условиях Южной Калифорнии. Только наличие ТЭЦ позволяет сконструировать такую инновационную аппаратуру. Здесь изоляторы конической формы были выбраны из-за превосходных механических соображений, меньшего веса и улучшенных характеристик загрязнения. В таких случаях общая стоимость владения (TCO), учитывающая стоимость жизненного цикла (LCC), вопросы технического обслуживания, потребность в промывке, а также устойчивость к терроризму, вандализму и сейсмическим угрозам, все чаще становится решающим фактором при выборе продукта.

Рис. 11: Пенонаполненная ТТЭ 145 кВ для оптического ТТ с интеграцией оптических волокон.Рис. 12. Пенонаполненные конические ТЭЦ 362 кВ для разъединителей нового поколения.

Задачи и будущие разработки

Следующие шаги в дальнейшем развитии технологий станционных столбов включают в себя большую стандартизацию портфеля композитных типов, например. завершение стандартов характеристик в IEC и ANSI. В ANSI типы TR отсутствуют, в то время как в IEC диапазон выше 245 кВ еще не стандартизирован в отношении типов характеристик. Сегодня технологии как фарфоровых, так и композитных изоляторов являются зрелыми. Тем не менее, есть потенциал, когда речь идет о поиске более экономичных и экологически безопасных сред для заполнения внутреннего объема ТЭЦ. Для достижения этой цели ведутся исследования и разработки. Кроме того, в этот сегмент рынка все чаще входят специальные изолирующие фланцы, особенно для применения в антимагнитных муфтах.

Полые опорные изоляторы позволяют проектировать новые вводы для оптических волокон и оптические устройства ТТ/ТН, и, в целом, наблюдается сильная тенденция к более широкому использованию композитных изоляторов в других областях применения. Опасения относительно ожидаемого срока службы в основном были решены на основе опыта эксплуатации, который в настоящее время превышает 35 лет.

Одной из остающихся задач является более точное определение тестов, которые гарантируют проверенные и стабильные конструкции и помогают отличить их от чисто «дешевых» решений, которые ставят под угрозу длительный срок службы и качество и рискуют подорвать доверие пользователей к этой технологии. IEC и другие отраслевые комитеты будут играть ключевую роль в содействии разработке надлежащих методов испытаний для предотвращения этого. Например, недавно созданная группа технического обслуживания IEC TC 36 MT 24 («Композитные изоляторы для изделий подстанций») занимается этой задачей и обновлением соответствующих важных стандартов, а также самого базового стандарта, т. е. IEC 61462.

Выводы

Основные преимущества композитных опорных изоляторов обусловлены их малым весом, высокой прочностью и превосходной устойчивостью к загрязнению, а также улучшенной конструкцией и гибкостью производства, которые они обеспечивают. Эти преимущества особенно важны для классов напряжения, превышающих 420 кВ, а также для 800 кВ HVDC и 1200 кВ UHV. В течение следующих 20 лет композитные опорные изоляторы, вероятно, превзойдут и заменят обычные изоляторы в большинстве, если не во всех областях применения, благодаря экономическим, экологическим и техническим преимуществам. Этот процесс, скорее всего, будет ускорен только в том случае, если пользователи будут принимать решения в соответствии с моделью общей стоимости владения, которая учитывает не только первоначальную стоимость приобретения, но и требования к цепочке поставок и охране окружающей среды, потребности в техническом обслуживании и предположения о рисках и сроке службы.

Ссылки
[1] МЭК 60273:1990. Характеристика внутренних и наружных опорных изоляторов для систем с номинальным напряжением более 1000 В;
[2] IEC 60168:1994+AMD1:1997+AMD2:2000 CSV
Сводная версия. Испытания внутренних и наружных опорных изоляторов из керамического материала или стекла для систем с номинальным напряжением более 1000 В;
[3] ANSI C29. 9:1983. Фарфор мокрого процесса – аппарат, тип штифта;
[4] МЭК 60815-2:2008. Выбор и определение размеров высоковольтных изоляторов, предназначенных для использования в загрязненных условиях. Часть 2. Керамические и стеклянные изоляторы переменного тока. системы;
[5] МЭК 61952:2008. Изоляторы для воздушных линий. Композитные линейно-опорные изоляторы для систем переменного тока с номинальным напряжением более 1000 В. Определения, методы испытаний и критерии приемлемости;
[6] МЭК 62231:2006. Композитные опорные изоляторы для подстанций переменного тока. напряжения от 1000 В до 245 кВ – Определения, методы испытаний и критерии приемлемости;
[7] МЭК 62231-1:2015. Композитные опорные изоляторы для подстанций с переменным напряжением от 1000 В до 245 кВ – Часть 1. Габаритные, механические и электрические характеристики;
[8] ANSI C29.19:2018 (проект). Композитные изоляторы опор станций;
[9] МЭК 62772:2016. Композитные пустотелые опорные изоляторы для подстанций переменного тока.
