Муфты — назначения, типы и факторы выбора

Муфта вала – один из самых распространенных элементов машин, поскольку она играет важную роль в системах передачи энергии. Таким образом, они находят применение в самых разных областях и условиях эксплуатации.

В результате за многие годы конструкторы и инженеры разработали множество вариантов муфт для конкретных условий эксплуатации и окружающей среды.

Эта статья познакомит вас с различными типами муфт и расскажет о выборе подходящего варианта для вашей ситуации.

Примечание: данная статья является переводом.

Что такое муфта?

Муфта – это механическое устройство, которое соединяет одинаковые или разные валы в машинах для передачи энергиии и движения. Обычно это временное соединение (но в некоторых случаях может быть постоянным), которое можно удалить для обслуживания или замены. Муфта может быть жесткой или гибкой.

В связи с наличием множества конструкций, могут существовать разительные различия в конструкции и функционировании двух типов механических муфт. Некоторые муфты могут соединяться с валами без перемещения вала, в то время как для установки большинства муфт требуется перемещение вала.

В большинстве случаев муфта не изменяет направление движения или угловую скорость, в отличие от зубчатых передач.

Муфта работает за счет постоянного поддержания прочного, но гибкого соединения между двумя валами для передачи движения от одного вала к другому. Это происходит при любых значениях нагрузок и несоосности, не допуская относительного движения между двумя валами.

Назначение муфт:

Муфта вала может выполнять несколько функций в машине. Конструкция может включать в себя более одной из этих функций для обеспечения функционирования изделия в передовых областях применения.

Давайте кратко рассмотрим, эти функции:

Передача энергии

Основная цель в большинстве случаев – передача мощности и крутящего момента от ведущего вала к ведомому – например, муфта, соединяющая двигатель с насосом или компрессором.

Поглощает удары и вибрацию

Муфта вала может сглаживать любые удары или вибрации от ведущего элемента к ведомому. Эта функция снижает износ компонентов и увеличивает срок службы установки.

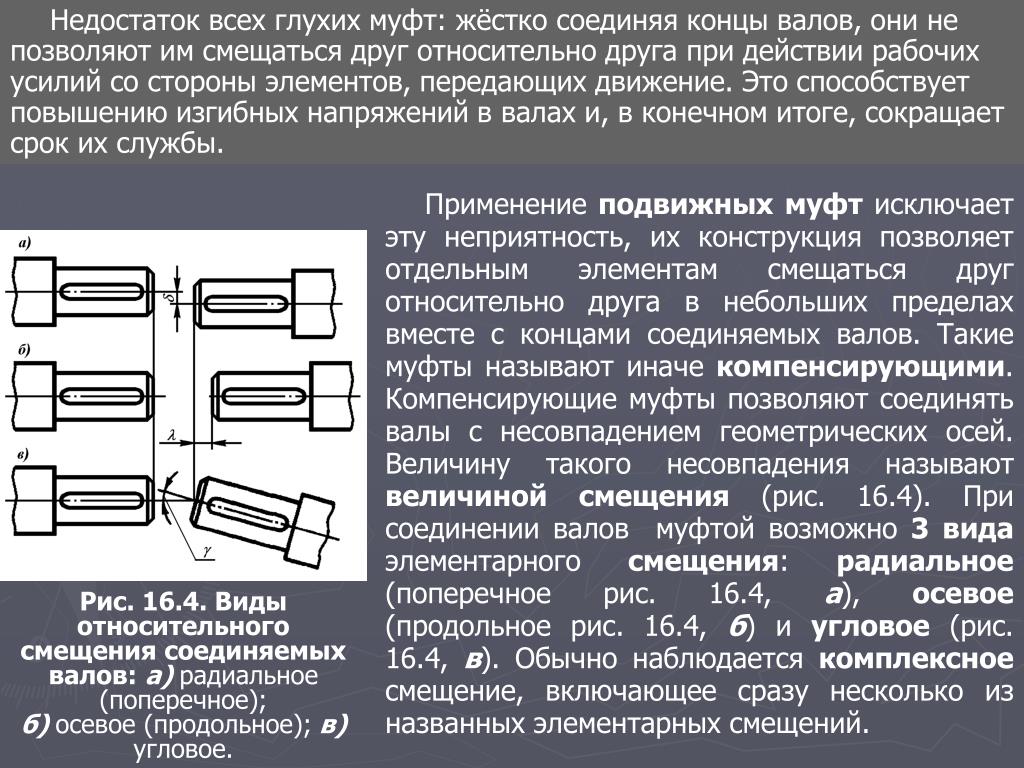

Устранение любых перекосов

Несоосность валов может быть результатом первоначальных ошибок монтажа или может развиться со временем по другим причинам. Большинство муфт могут компенсировать некоторую степень перекоса (осевого, углового и параллельного) между валами.

Прерывание теплового потока

Муфта вала также может прервать поток тепла между соединенными валами. Если первичный двигатель имеет тенденцию нагреваться во время работы, оборудование со стороны привода защищено от воздействия этого тепла.

Защита от перегрузки

Специальные муфты, известные как предохранительные механические муфты, разработаны с целью защиты от перегрузок. При возникновении перегрузки эти муфты с ограничением крутящего момента разрывают соединение между двумя валами. Они либо проскальзывают, либо разъединяются для защиты машин.

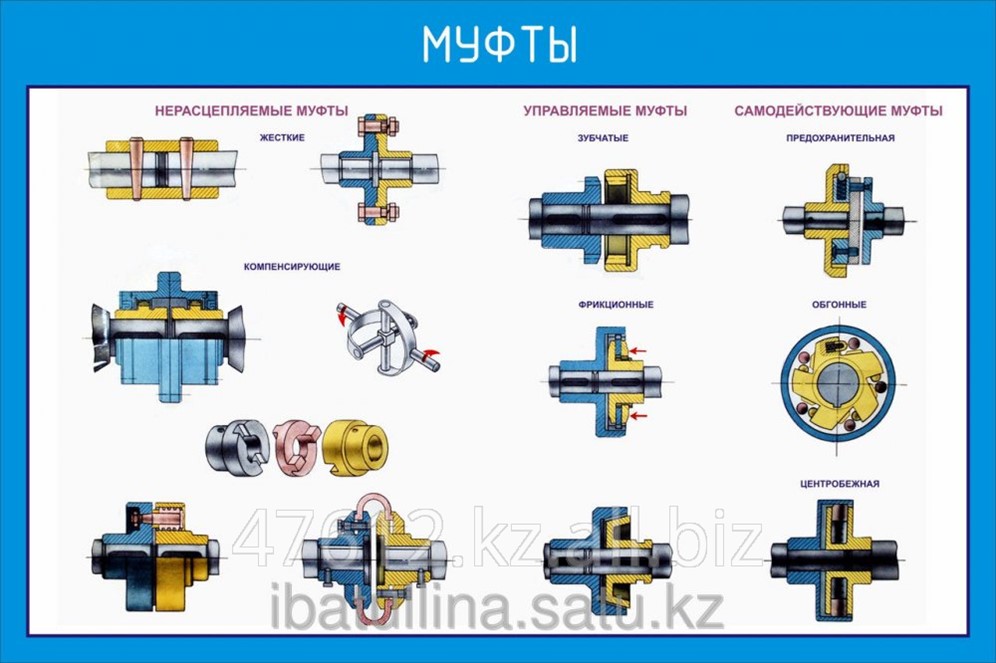

Типы муфт:

Муфты бывают самых разных форм и размеров. Некоторые из них отлично подходят для типовых применений, в то время как другие разрабатываются на заказ для действительно специфических сценариев.

Чтобы сделать осознанный выбор, важно знать возможности и различия различных типов муфт. В этом разделе представлена ​​информация о основных типах муфт и о том, как они работают:

Жесткая муфта

Как следует из названия, жесткая муфта практически не допускает относительного перемещения между валами . Инженеры предпочитают жесткие муфты, когда требуется точное выравнивание.

Любая муфта вала, которая может ограничить любое нежелательное движение вала, известна как жесткая муфта, и, таким образом, это общий термин, который включает различные конкретные муфты. Примерами такого типа муфт являются втулочные, компрессионные и фланцевые муфты.

Если для соединения двух валов оборудования используется жесткая муфта, они действуют как единый вал. Жесткие муфты находят применение в вертикальных системах, например, в вертикальных насосах.

Они также используются для передачи крутящего момента в системах с высоким крутящим моментом, таких как большие турбины. Они не могут использовать гибкие муфты, и поэтому все больше и больше турбин в настоящее время используют жесткие муфты между цилиндрами турбин. Такое расположение гарантирует, что вал турбины работает как непрерывный ротор.

Гибкая муфта

Любая муфта вала, которая допускает определенную степень относительного движения между составляющими валами и обеспечивает виброизоляцию, называется гибкой муфтой. Если бы валы были все время идеально выровнены, а машины не двигались и не вибрировали во время работы, то не было бы необходимости в гибкой муфте.

К сожалению, в реальности машины работают не так, и проектировщикам приходится решать все вышеперечисленные проблемы при проектировании машин. Гибкая муфта может решить их в определенной степени. Она может уменьшить степень износа машин из-за недостатков и динамики, которые являются частью почти каждой системы.

Гибкая муфта также является обобщающим термином и под своим названием включает в себя множество конкретных муфт. Эти муфты составляют большинство типов муфт, используемых сегодня. Некоторые популярные примеры гибких муфт – зубчатая муфта, универсальное соединение и муфта Олдхэма.

Втулочная муфта

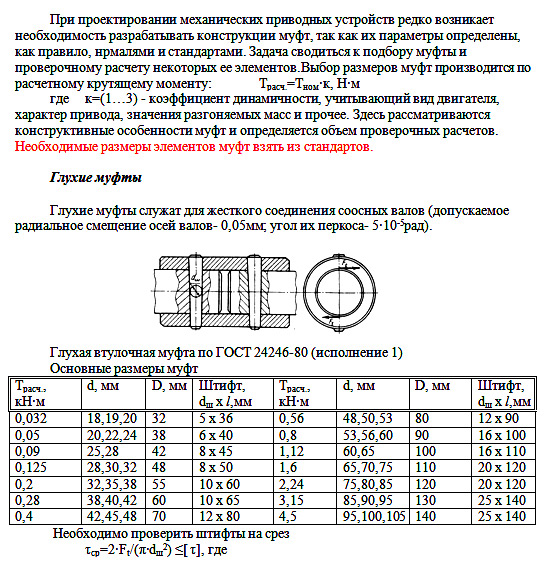

Втулочная муфта – простейший пример муфты жесткого типа. Она состоит из чугунной втулки (полого цилиндра) или муфты. Она имеет внутренний диаметр, равный внешнему диаметру соединяемых валов. Шпонка с гибкой головкой используется для ограничения относительного движения и предотвращения проскальзывания между валами и втулками.

Некоторые муфты и валы имеют резьбовые отверстия, которые совпадают при сборке, чтобы предотвратить любое осевое перемещение валов. Передача мощности от одного вала к другому происходит через втулку, шпоночную канавку и шпонку. Эта муфта вала используется для малых и средних крутящих моментов.

Втулочная муфта имеет несколько движущихся частей, что делает ее надежным выбором, если все детали спроектированы с учетом ожидаемых значений крутящего момента.

Муфта с разъемным соединением

Для облегчения сборки втулку муфты можно разделить на две части. Таким образом, техническому специалисту больше не нужно перемещать соединенные валы для сборки или разборки муфты.

Разъемная муфта или компрессионная муфта представляет собой две половинки муфты, которые удерживаются на месте с помощью шпилек или болтов. Подобно втулочным муфтам, эти муфты передают мощность через шпонку. Разъемные муфты используются в тяжелых условиях эксплуатации.

Фланцевая муфта

В фланцевых муфтах на каждый из соединяемых валов надевается фланец. Фланцы крепятся друг к другу шпильками или болтами, а на валу – шпонкой. Использование установочных винтов или конической шпонки гарантирует, что ступица с фланцем не соскользнет назад и не обнажит стыки вала.

Один из фланцев имеет выступающее кольцо на своей поверхности, а другой имеет аналогичную выемку для его размещения. Такой тип конструкции помогает фланцам (и, в свою очередь, валам) поддерживать соосность, не создавая чрезмерных нагрузок на валы.

Фланцевая муфта используется в средних и тяжелых условиях эксплуатации. Они могут создавать эффективные уплотнения между двумя трубками, и, следовательно, помимо передачи энергии, они используются в гидравлических системах под давлением. Фланцевые муфты бывают трех основных типов:

• Фланцевая муфта незащищенного типа
• Фланцевая муфта защищенного типа
• Фланцевая муфта морского типа

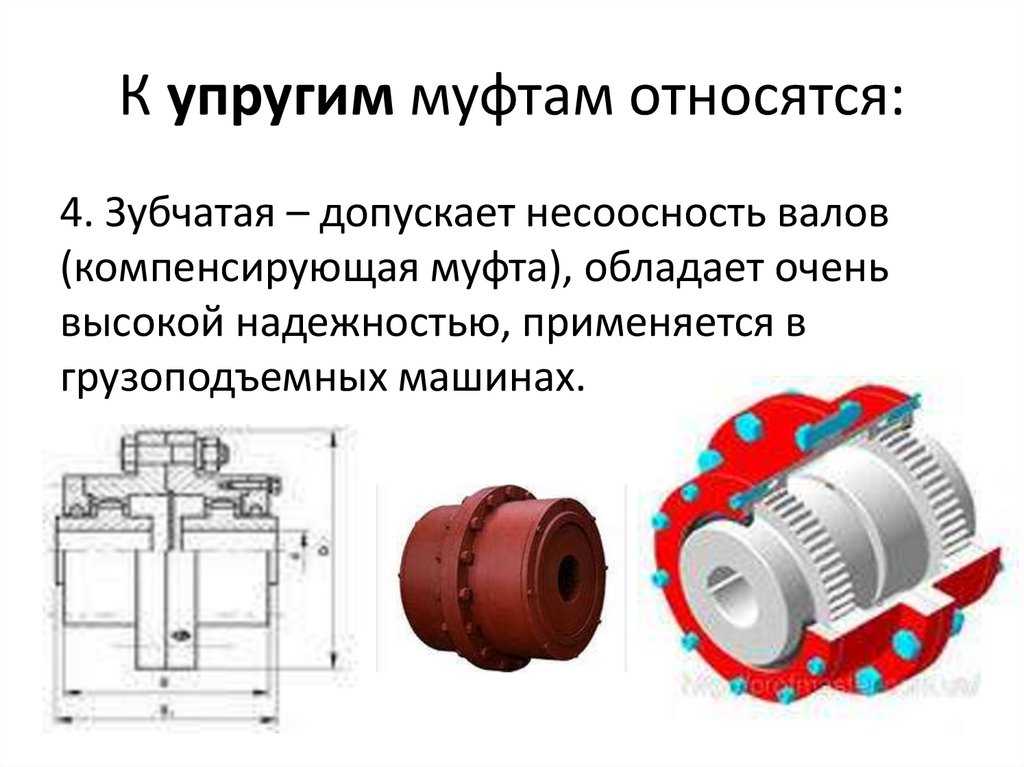

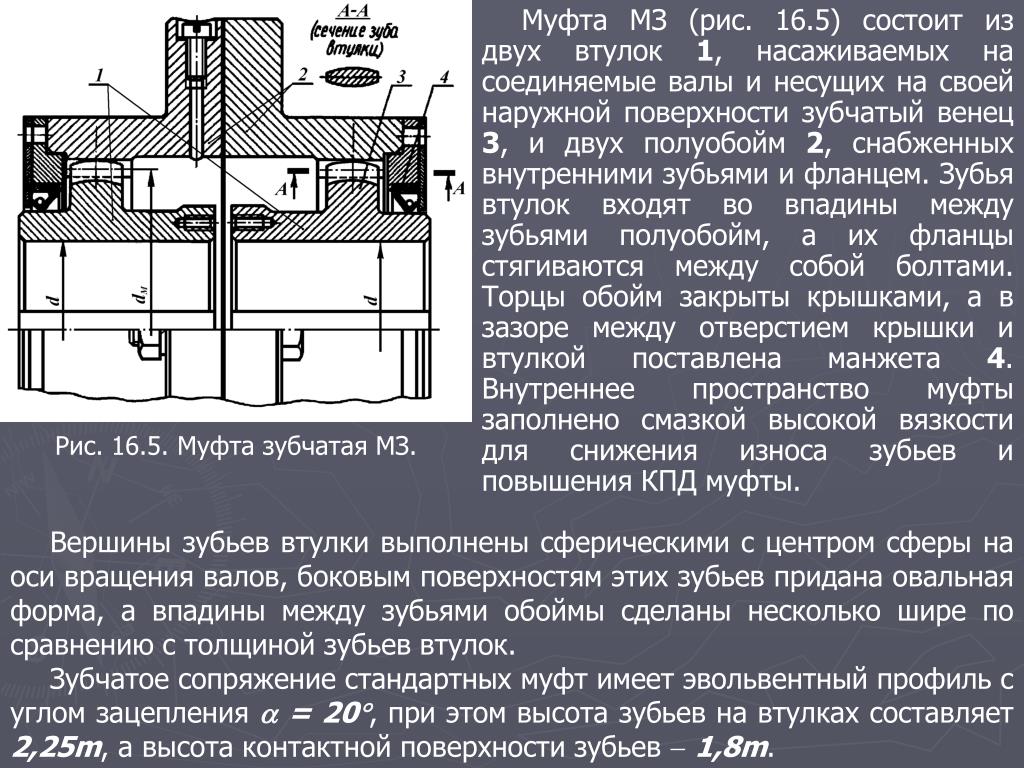

Зубчатая муфта

Зубчатая муфта очень похожа на фланцевую муфту. Однако она является гибким типом муфты и может использоваться для неколлинеарных валов. Зубчатые муфты допускают угловое смещение около 2 градусов и параллельное смещение 0,25…0,5 мм.

УКомплект поставки зубчатых муфт состоит из двух ступиц (с внешними зубьями), двух фланцевых втулок (с внутренними зубьями), уплотнений (уплотнительные кольца и прокладки) и крепежа, входящего в комплект поставки.

/p>

Передача энергии между двумя концами муфты происходит через внутренние и внешние зубчатые колеса в зубчатой муфте.

Зубчатые муфты способны передавать большой крутящий момент. Поэтому они используются в тяжелых условиях эксплуатации. Для оптимальной работы им требуется периодическая смазка (консистентная).

Универсальный шарнир (шарнир Гука)

Когда два вала не параллельны и пересекаются под небольшим углом, используется универсальный шарнир. Этот шарнир может компенсировать небольшое угловое смещение, обеспечивая при этом высокую способность передачи крутящего момента.

Универсальный шарнир состоит из пары шарниров, соединенных через поперечный вал. Два шарнира расположены под углом 90 градусов друг к другу. Поперечный вал поддерживает эту ориентацию и также отвечает за передачу мощности. Универсальный шарнир не является муфтой постоянной скорости, т.е. ведущий и ведомый валы вращаются с разными скоростями.

Они находят применение в самых разных областях, отсюда и название. Наиболее часто универсальные шарниры используются в коробках передач и дифференциалах автомобилей.

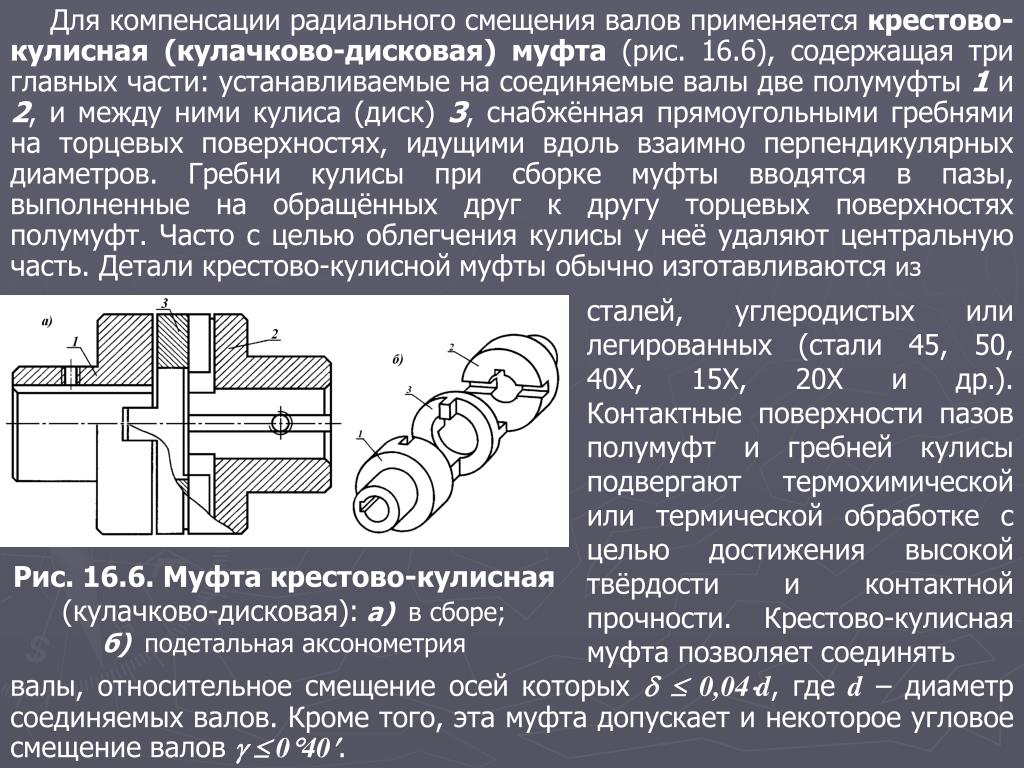

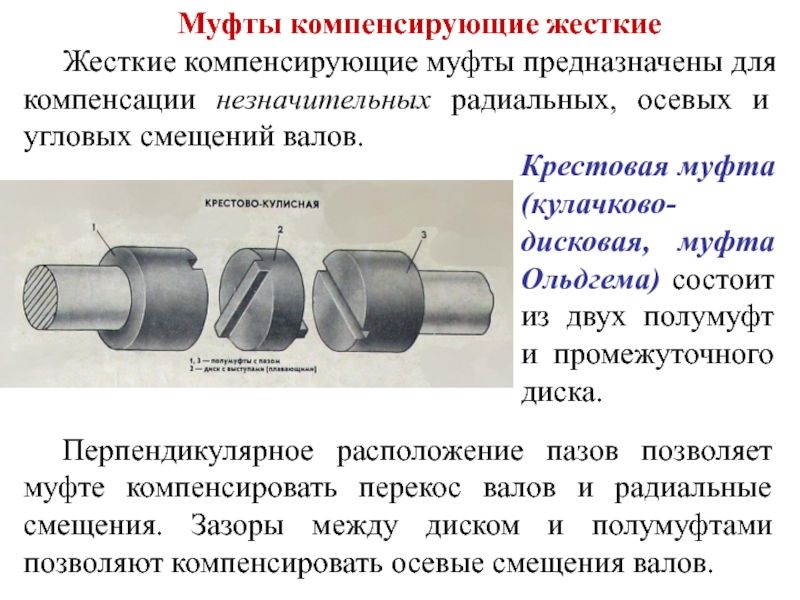

Муфта Олдхема

Муфта Олдхема – это специальная муфта для валов, используемая исключительно для бокового смещения валов. Когда два вала параллельны, но не коллинеарны, муфта Олдхэма является наиболее подходящей.

Конструкция состоит из двух фланцев, которые надеваются на вал, и среднюю часть, известную как центральный диск. У центрального диска есть выступы на каждой грани. Эти два выступа представляют собой прямоугольные выступы, расположенные перпендикулярно друг другу и входящие в пазы, вырезанные во фланцах с каждой стороны.

Фланцы крепятся к валу с помощью шпонок. Таким образом, передача мощности происходит от ведущего вала к шпонке, от фланца к центральному диску, а затем через второй фланец к ведомому валу.

Муфта Олдхема идеально подходит для случаев, когда между двумя валами имеется параллельное смещение. Такое параллельное смещение может произойти в случаях, когда требуется передача мощности между валами на разных высотах. Когда валы находятся в движении, центральный диск движется вперед-назад и регулируется в зависимости от бокового смещения.

Мембранная муфта

Мембранные муфты – отличные универсальные муфты для валов. Они могут компенсировать параллельное смещение, а также большое угловое и осевое смещение. Они также обладают высоким крутящим моментом и могут передавать крутящий момент на высоких скоростях без необходимости смазки.

Мембранные муфты доступны в различных стилях и размерах. Конструкция состоит из двух диафрагм с промежуточным элементом между ними. Диафрагма в основном представляет собой одну или несколько гибких пластин или металлических мембран, которые соединяют приводные фланцы на валах с промежуточным элементом с помощью болтов с обеих сторон.

Изначально мембранные муфты были разработаны для приводных валов вертолетов. Но с годами они нашли широкое применение и в другом вращающемся оборудовании. Чаще всего они используются в турбомашинах благодаря своей высокоскоростной функции. Сегодня они применяются в турбинах, компрессорах, генераторах, самолетах и т.д.

Кулачковая муфта

Кулачковая муфта – это муфта с изгибом материала. Она находит применение в общих системах для передачи малой мощности и управления движением. Она может работать с любыми угловыми смещениями. Подобно диафрагменным муфтам, челюстные муфты не нуждаются в смазке.

Эта муфта состоит из двух втулок с зацепляющимися губками, которые помещаются в эластомерную крестовину. Крестовина обычно изготавливается из медных сплавов, полиуретана, Hyrtel или NBR и отвечает за передачу крутящего момента.

Благодаря эластичному характеру крестовины она подходит для передачи ударных нагрузок. Она также может довольно хорошо гасить реакционные силы и вибрацию.

Инженеры используют кулачковые муфты в таких системах, как компрессоры, воздуходувки, смесители и насосы.

Балочная муфта

Балочная муфта – это механически обработанная муфта, которая обеспечивает высокую гибкость в плане параллельного, осевого и углового смещения. Это одна из лучших муфт для передачи малой мощности.

Муфта балочного типа имеет цилиндрическую структуру с винтовыми разрезами. Характеристики этих нарезов, такие как шаг и количество заходов, могут быть изменены для обеспечения возможности смещения в различной степени. Фактически, инженеры могут вносить эти изменения без ущерба для целостности конструкции, поскольку она изготовлена из одной детали. Таким образом, второе название балочной муфты – винтовая муфта.

По сути, балочные муфты представляют собой изогнутую гибкую балку. Они доступны в однолучевой и многолучевой версиях. Многолучевые муфты могут выдерживать большее параллельное смещение, чем однобалочные муфты.

Балочная муфта больше подходит для систем с низкой нагрузкой, поскольку скручивание может быть реальной проблемой. Поэтому они используется в серводвигателях и системах управления движением в робототехнике.

Гидравлическая муфта

Гидравлическая муфта – это особый тип муфты, в которой используется гидравлическую жидкость для передачи крутящего момента от одного вала к другому.

Муфта вала состоит из рабочего колеса, соединенного с ведущим валом, и бегунка, соединенного с ведомым валом. Вся установка закреплена в корпусе, также известном как оболочка.

Когда приводной вал вращается, рабочее колесо разгоняет жидкость, которая затем вступает в контакт с лопастями рабочего колеса. Затем жидкость передает свою механическую энергию бегунку и выходит из лопастей с низкой скоростью.

Гидравлическая муфта используется в автомобильных трансмиссиях, морских силовых установках, локомотивах и некоторых промышленных системах с постоянной циклической нагрузкой.

Параметры для выбора:

Валовые муфты являются неотъемлемым компонентом систем управления движением и передачи энергии. При правильном применении они обеспечивают невероятные преимущества и решают многие проблемы, связанные с монтажом и условиями эксплуатации.

Для этого конструкторы должны учитывать множество факторов, чтобы сделать правильный выбор. Знание этих факторов помогает уменьшить количество случаев выхода муфт из строя и улучшить возможности системы. К этим факторам относятся:

• Уровни крутящего момента
• Пределы выравнивания
• Скорость вращения
• Ограничения по смазке

Уровни крутящего момента

Большинство производителей используют номинальный крутящий момент в качестве основы для классификации муфты. Величина крутящего момента зависит от того, используется ли муфта для управления движением или для передачи мощности. В первом случае крутящий момент и нагрузки ниже по сравнению со вторым. Знание ожидаемых уровней крутящего момента в области применения поможет выбрать подходящую муфту.

Пределы выравнивания

Различные области применения имеют разные потребности в выравнивании. Аналогично, некоторые муфты для валов могут выдерживать только один тип несоосности, в то время как другие могут выдерживать несколько типов.

Производители также указывают пределы соостности для различных типов смещения для каждой муфты. Это позволяет сузить круг поиска и подобрать подходящую муфту к подходящей машине.

Максимальная скорость вращения

Каждая муфта также имеет максимально допустимое число оборотов в минуту. Этот предел также публикуется для муфт валов. Муфты общего назначения нельзя использовать как таковые для работы на высоких оборотах. Муфты с высоким числом оборотов нуждаются в статической и динамической балансировке для обеспечения безопасной, плавной и бесшумной работы.

Такие сбалансированные конструкции создаются за счет точной обработки и правильного распределения крепежа. Использование ожидаемых оборотов в минуту в качестве критерия может помочь при правильном выборе муфты.

Ограничения по смазке

Иногда условия эксплуатации не позволяют часто смазывать муфты валов, которые в этом нуждаются. С другой стороны, некоторые валовые муфты сконструированы так, что не требуют смазки в течение всего срока службы.

Если требования к крутящему моменту невысоки, можно использовать модифицированные версии обычных муфт. Эти версии поставляются со смазкой “металл по металлу” или с комбинацией металла и пластика, что позволяет полностью отказаться от смазки. Проектировщики должны сделать правильный выбор муфты, оценив условия эксплуатации и потребности применения.

Упругая муфта – конструкция, основные характеристики

Для соединения валов и передачи крутящего момента используются специальные компенсирующие муфты. В зависимости от конструкции и материалов изготовления готовые изделия подразделяют на жесткие, упруго-демпфирующие и упругие. Наибольшее распространение сегодня получил последний вариант – упругие муфты отлично справляются с резонансными колебаниями и позволяют снижать высокие динамические нагрузки, тем самым устраняя излишние удары и колебания. Расскажем о назначении агрегатов, их характеристиках и преимуществах.

Навигация по статье

Что такое упругая муфта

Основные характеристики упругих муфт

Конструкция муфты

Преимущества МУВП

Что такое упругая муфта

Муфта упругая втулочно-пальцевая (МУВП) – это специализированное устройство, которое помогает уменьшать резонансные колебания и динамические нагрузки в соосных валах.

Как правило, такая деталь изготавливается из полимера, который частично поглощает или рассеивает динамическую нагрузку во время вращения. При этом он продолжает выполнять основную задачу, что частично компенсирует возникающее смещение валов. Изделие никак не влияет на мощность оборудования и не приводит к ее снижению.

Сегодня использование упругих агрегатов стало практически повсеместным. Установка таких агрегатов предусмотрена в тех случаях, когда привод испытывает постоянные или переменные ударные нагрузки. Детали способны повысить срок службы приводов и механизмов, а также сделать их работу бесшумной и плавной. Благодаря наличию детали уменьшается и количество кратковременных перегрузок устройства.

Конструкция упругих муфт достаточно простая, что снижает риск их поломки и преждевременного выхода из строя. При этом изделия универсальны, поэтому подходят даже для соединения валов с большими перекосами. Кроме этого, они обладают электроизолирующими свойствами, что повышает безопасность работы привода.

Перед установкой элемента обязательно проводится расчет. Он требуется, чтобы определить допустимые нагрузки и другие технические характеристики.

Основные характеристики упругих муфт

Основным параметром агрегатов является жесткость (податливость). Эта характеристика рассчитывается путем деления передаваемого крутящего момента на угол закручивания. Полученное значение определяет, относится муфта к механизмам постоянной или переменной жесткости.

В первом случае величина жесткости всегда является постоянной, что обеспечивается за счет наличия металлических демпфирующих элементов (например, витых пружин). Однако в случае с эластичными деталями чаще приходится говорить именно о переменной жесткости.

Жесткость становится переменной в случае использования для упругой муфты материалов полимерного типа. Например, могут применяться пальцевые накладки или резиновые звездочки. Конечно, металлические элементы отличаются большей износостойкостью и прочностью. Однако полимерные детали намного лучше гасят вибрацию и эффективнее снижают уровень шума.

Номинальный крутящий момент устройств составляет примерно от 6 до 16000. Как правило, он повышается при увеличении диаметра и длины детали. При этом частота вращения, наоборот, уменьшается.

Также в зависимости от габаритов и используемых материалов меняется и масса изделия. В среднем, показатели составляют от 0,3 до до 300 кг.

Конструкция муфты

Втулочно-пальцевые упругие муфты являются наиболее распространенным видом устройств. Однако также существуют и другие разновидности деталей:

• с резиновой конусной шайбой;
• с выпуклой оболочкой;
• с резиновой звездочкой.

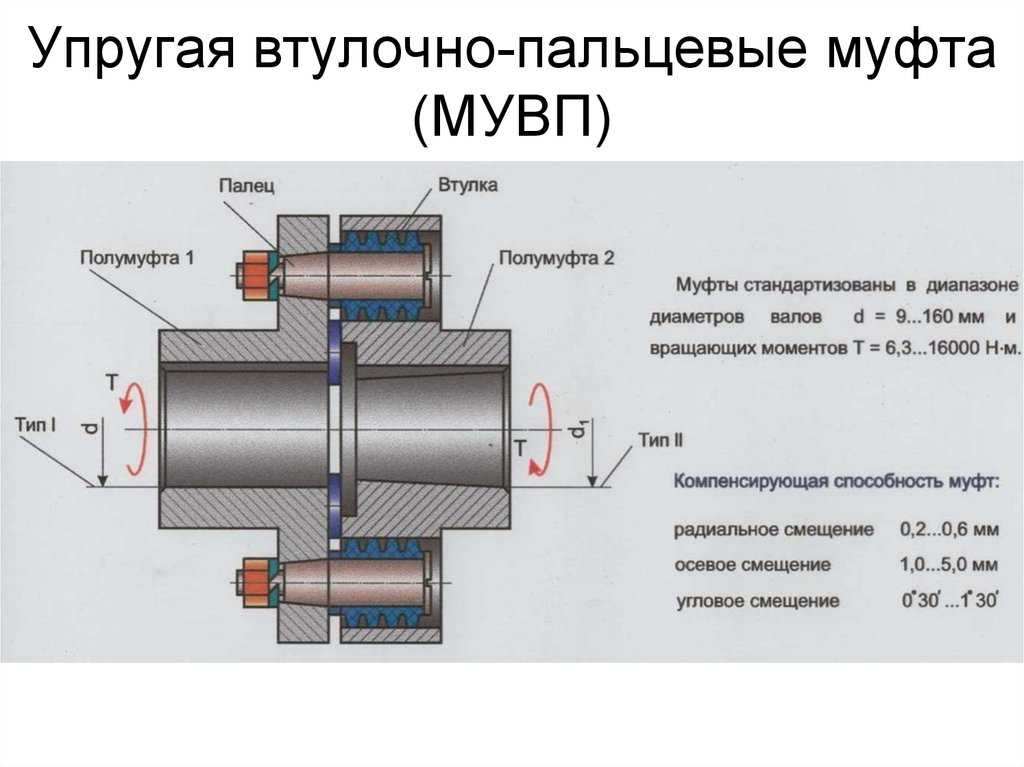

МУВП представляет собой деталь из двух полумуфт, в отверстиях которых расположены пальцы с гофрированными втулками. Агрегат изготавливается в соответствии с ГОСТ 21424-93. Изделие характеризуется незначительной податливостью, поэтому подходит для компенсации смещения не более 5 мм. Однако можно отметить высокую прочность и срок эксплуатации таких устройств. По этой причине их часто используют для сборки устройств с электродвигателями.

Другим видом упругих муфт, который используется чуть реже, является изделие с конусной шайбой. Главная особенность – это наличие резинометаллической детали, которая образует два конических металлических диска. Такая конструкция была разработана для быстрой замены демпфирующих деталей. Также применяется для компенсации незначительного отклонения осей.

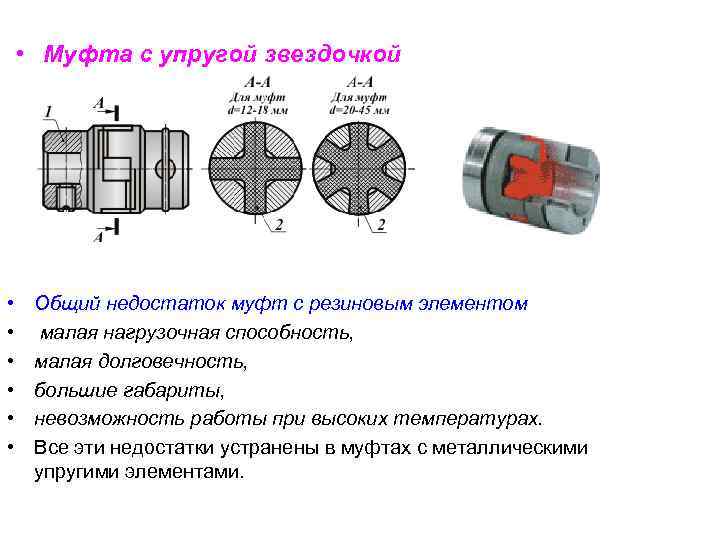

Кулачковые муфты с резиновой звездочкой состоят из двух полумуфт с кулачками, между которыми располагаются двух, четырех- или шестилучевые звездочки. Особенность таких изделий в том, что при передаче крутящего момента нагрузка воспринимается только половиной лучей. Именно это провоцирует неравномерный износ, из-за чего такой тип упругих муфт применяется довольно редко. Однако в отличие от пальцевых агрегатов, кулачковые модели более компактные и отличаются оптимальной стоимостью. Кроме этого, они подходят для эксплуатации с быстроходными валами.

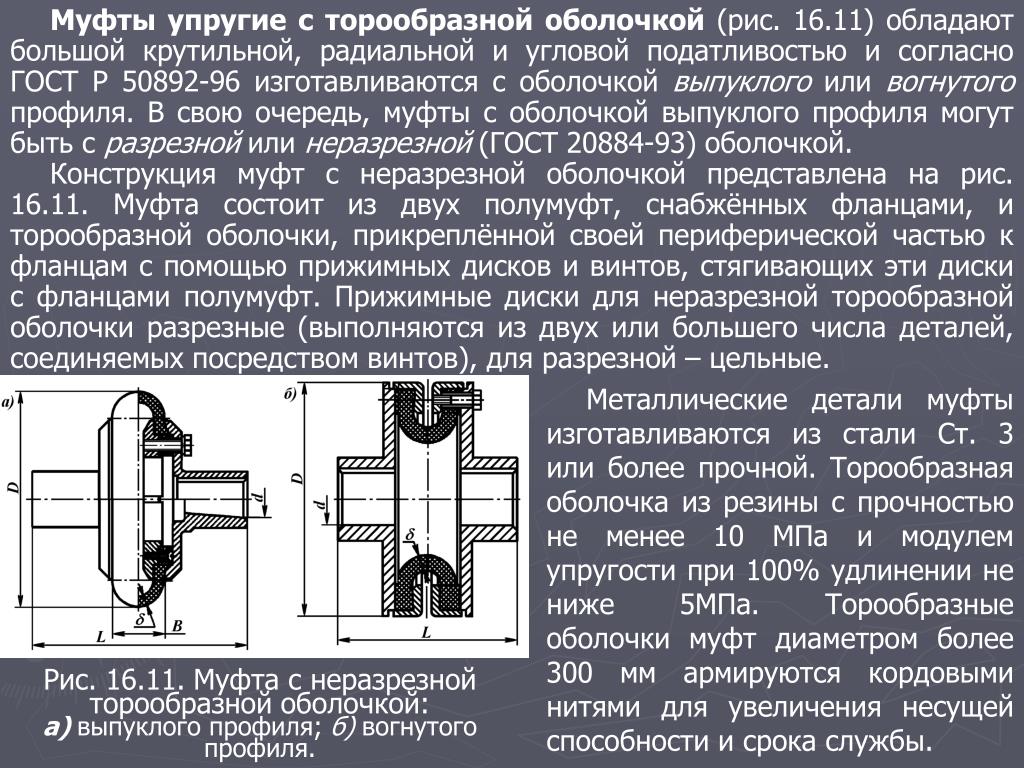

Что касается агрегатов с торообразной выпуклой оболочкой, то они также выпускаются в соответствии с ГОСТом. Имеют достаточно сложную конструкцию и большие габариты, но благодаря этому могут компенсировать серьезное смещение осей. Передача крутящего момента в них происходит за счет трения между резиной и металлом.

При выборе типа устройств стоит учитывать параметры их эксплуатации, существующие ограничения и материалы производства. Только так можно подобрать подходящие комплектующие и минимизировать риск их быстрого выхода из строя.

Преимущества МУВП

Упругие муфты используются в промышленном оборудовании чаще других разновидностей, что связано с отличными характеристиками изделий и множеством преимуществ. Среди плюсов следует отметить следующее:

• Компактные размеры. За счет этого удается уменьшить размеры всего агрегата, а это – положительно влияет на уменьшение производственных издержек.
• Простой монтаж / демонтаж. Схема установки упругих муфт достаточно простая, что в большинстве случаев позволяет выполнить установочные работы с минимальным простоем оборудования.
• Высокая несущая способность. Эта характеристика позволяет передавать большой вращающий момент.
• Устойчивость к перепадам температуры. Благодаря этому существенно увеличивается область применения устройств. Изделия могут применяться на промышленных объектах практически любого типа.

Агрегаты обладают хорошей эластичностью, высокими электроизоляционными способностями, просты в изготовлении и надежны в работе. Однако у устройств есть и некоторые недостатки. Например, это потребность в периодическом уходе и замене. Для снижения стоимости обслуживания приводов нередко используют устройства из полимерных материалов. Однако для жестких условий эксплуатации все равно потребуются агрегаты с металлическими элементами.

Перед покупкой упругой муфты обязательно потребуется точный расчет ее параметров. Только после этого можно приступить к изучению характеристик отдельных изделий и выбору подходящего. Если у вас остались вопросы по теме или требуется помощь в подборе комплектующих, то обращайтесь за помощью к специалистам нашей компании «Ф и Ф»!

Другие статьи

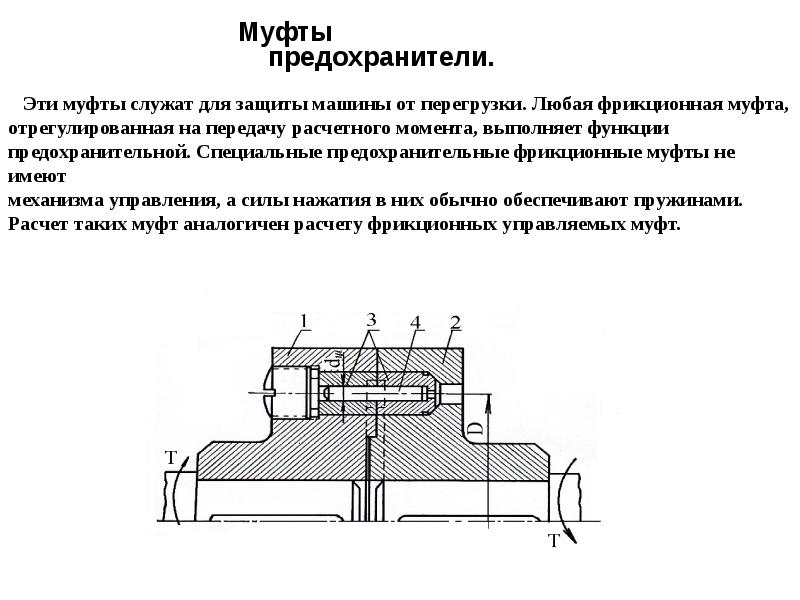

Предохранительные муфты

Предохранительные муфты входят в число наиболее ответственных узлов привода, обеспечивающих не только передачу крутящего момента, но и защиту оборудования от чрезмерных нагрузок и др. нештатных ситуаций. Компания «Ф и Ф», в качестве официального представителя в России, предлагает большой выбор муфт одного из ведущих мировых производителей –  компании  FLENDER.

Привод для конвейера

В организации ритмичной работы технологической цепочки промышленных предприятий конвейер играет одну из главных, если не главную роль. При правильном проектировании и использовании надежного оборудования конвейер будет приносить огромную прибыль, при недочётах и непродуманном выборе производителя и поставщика – простои и материальные убытки.

Муфты – виды и применение

Муфты применяются практически во всех производственных и промышленных отраслях. Насчитывается несколько десятков разновидностей таких узлов, которые различаются по форме, размерам и принципу работы.

27 важных факторов, связанных с ней

Связь:

Муфта – это устройство, которое используется для соединения валов для передачи мощности и крутящего момента.

Муфта – это соединение валов, которые изготавливаются отдельно.
Выход из строя муфты происходит из-за шпонки и болтов. Таким образом, его можно закрыть фланцами, чтобы избежать поломки.
Валы могут иметь всенаправленные оси.
Муфты используются для приложений переменного типа.
Примеры:
Двигатель и генератор
Мотор и насос

Определение гибких муфт:

Гибкие муфты – это соединительное устройство, используемое для гибкого соединения.
Это тип муфты, используемый для соединения валов с перекосом в поперечном или угловом направлениях.
Он имеет гибкое соединение, допускающее перекосы.
Используемые элементы обладают способностью поглощать ударные нагрузки и вибрации.

Изображение кредита:Арне Хюкельхайм, ШинаСцепление, CC BY-SA 3.0

Типы гибких муфт:

Тип втулки пальца Муфта
Универсальная муфта
Муфта Олдхэм

Применение гибких муфт:

Машины,
сервомеханизмы,
приборы,
легкая техника,
стальная промышленность,
нефтехимическая промышленность,
коммунальные услуги, внедорожники,
и тяжелая техника и др.

другая гибкая муфта Приложения;

Категории гибких муфт:

Муфты эластомерные –

Эластомерная муфта обладает упругими свойствами.
Это часть гибкой муфты, гибкость которой достигается за счет растяжения и сжатия материала.
Пример материала: резина, пластик и т. Д.

Преимущества:

Использование материалов: Резина или пластик, что снижает стоимость и допускает повышение температуры.
Устойчив к усталостному разрушению.
Это обеспечивает более длительный срок службы при минимальных затратах.
Регулярное обслуживание не требуется, так как в нем не используется смазка.
Не нужно использовать смазку, поэтому регулярное обслуживание не требуется.

Муфты гибкие механически –

Механически гибкие муфты являются частью гибкой муфты, и ее гибкость обеспечивается за счет незакрепленных частей, а также подвижных и скользящих частей.
Требует регулярной смазки.
Пример: нейлоновая зубчатая муфта.

Зубчатая муфта:

Зубчатая муфта
является прикладной частью гибкой муфты
Это тип соединения валов с шестернями, установленными на ступицах.
Гильзы (полые цилиндры) имеют внутренние зубчатые зацепления.

Изображение кредита:Петтери Аймонен, Зубчатая муфта, помечено как общественное достояние, подробнее на Wikimedia Commons

Требуется регулярная смазка.
используемая смазка: консистентная смазка, масло

Преимущества:
Обеспечивает хорошие характеристики крутящего момента.

Муфты металлические мембранные –

Металлическая мембранная муфта – это применение гибкой муфты.
Он приобретает свою гибкость за счет изгиба металлических дисков (тонких).

Разные муфты –

Разная муфта является частью гибкой муфты.
Гибкость этого типа муфты достигается за счет сочетания таких механизмов, как пружинные муфты.

Функции гибкого сцепления:

Он передает мощность.
Он передает крутящий момент.
Выбор гибкой муфты
зависит от максимальной скорости вращения.
Потеря мощности происходит из-за теплоты трения при скольжении и качении на высоких скоростях.
Потеря эффективности происходит из-за потерь на трение.
Преимущество гибкой муфты состоит в том, что она обеспечивает КПД более 99%.

Чертеж гибкой муфты:Изображение кредита:Аруланд, ЧелюстьКонцепт2, CC BY-SA 3. 0

Преимущества гибкой муфты:

Это допускает небольшие перекосы.
Поглощает ударные нагрузки и вибрации.
Он может передавать большой крутящий момент.
Простая конструкция

Недостатки эластичной муфты:

Имеет высокую стоимость из-за дополнительных деталей.
Требуется больше места.

Гибкая муфта втулочного типа:

Это тип муфты, используемый для соединения валов с меньшими перекосами.

Передает крутящий момент от высокопрочного материала к первичному валу.

Используемый материал: резина и кожа (втулка).

Материал придает муфте гибкость.

Фланцы прикреплены к валам под шпонку.

Пример: Электродвигатели.

Допустимое значение давления в подшипнике = 0.5 Н / мм2.

Муфта гибкая рифленая:

Муфта с канавками, имеющая гибкое соединение, представляет собой муфту с гибкими канавками.
Это допускает некоторую несоосность соединения вала.

Гибкая дисковая муфта Thomas:

Некоторые муфты не требуют регулярного обслуживания. Он может нормально работать сам по себе.
Муфта состоит из гибких металлических частей. Муфта известна как гибкая дисковая муфта Томаса.

Преимущества гибкой муфты перед жесткой муфтой:

Гибкая муфта может использоваться при низких уровнях передачи крутящего момента.
и небольшие перекосы.
Она допускает небольшое смещение и при этом может передавать такой же крутящий момент, как жесткая муфта.

Разница между жесткой и гибкой рифленой муфтой:

Как вы знаете, гибкая муфта создает гибкие связи между оборудованием и компонентами, используемыми для сборки муфты, фиксированной с некоторым количеством ослаблений, поэтому некоторое смещение она может поглотить. Но металлический гибкий тип имеет более высокий крутящий момент, чем другие гибкие муфты, и некоторый крутящий момент будет потерян во время полной работы оборудования.

Муфта гибкого вала:

Гибкая муфта вала – это гибкое соединение соединительных валов.
Это предотвращает выход из строя муфты.
Он снижает шум, вибрацию и защищает детали муфты.

Гибкая муфта проставочного типа:

Это тип муфты, в валах которой установлен вал дополнительной длины.
В нем есть место для снятия механического уплотнения во время обслуживания.

Допуск соосности гибкой муфты:

До 400 мил.

Эластичная муфта предназначена для расчета передаваемого крутящего момента и мощности с учетом смещения в любом направлении.
Из-за меньшего перекоса детали меньше двигаются.
Это приводит к меньшему развитию осевых и изгибающих напряжений в валах.
Крутящий момент = P / частота вращения,
Если скорость вала увеличивается, мощность увеличивается, а крутящий момент уменьшается. Есть вероятность потери крутящего момента.

Центровка гибкой муфты:

Ограничения

Параллельное смещение = 0. 005 дюйма, для муфт меньшего размера,
Параллельное смещение = 0.030 дюйма, для муфт большего размера,
угловое смещение = ± 3 °

Типы несоосности:

Параллельное смещение: этот тип смещения возникает в соединении валов гибких муфт, когда оси валов параллельны друг другу, а не на одной линии.
Угловое смещение: Этот тип несоосности возникает в валах гибкой муфты, когда оси валов встречаются в центральных точках муфты.
Комбинированное параллельное и угловое смещение: этот тип смещения представляет собой смещение гибкой муфты валов, когда оси валов не пересекаются и не параллельны друг другу.

Материал гибкой муфты:

Латунь.
Алюминий.
Чугун.
Нержавеющая сталь.
Углеродистая сталь.
Резина и т. Д.

Гибкая муфта при высокой температуре:

При высокой температуре муфты будут передавать тягу между машинами.

Чем выше температура, тем гибче муфты и тем более гибкое соединение.

При повышении температуры муфта теряет свою жесткость на кручение, увеличивая большее давление.

Гибкая цепная муфта:

Муфта роликовой цепи, в которой звездочки прикреплены к смежным концам двух примыкающих валов, а затем обернуты вместе общим сегментом роликовой цепи, охватывающим обе звездочки. Зазор между цепью и звездочками допускает угловое смещение вала с осевой линией до градусов и смещение параллельного вала с осевой линией до 0.010 дюйма. Муфты роликовой цепи – это недорогие устройства с высоким крутящим моментом, но они могут быть шумными. Износ или истирание – это потенциальный вид отказа.

Энкодер с гибкой муфтой:

Это устройство, используемое для обеспечения максимальной механической защиты.

Это гибкое сцепное устройство защищенного типа, которое защищает муфту.

Муфта гибкого дискового типа:

Гибкие дисковые муфты представляют собой муфты дискового типа, которые допускают меньшее угловое и параллельное смещение.
Может наблюдаться смещение примерно на один градус углового смещения и смещение параллельного вала на дюйм.

Гибкая сеточная муфта:

Решетчатая муфта – это система, состоящая из двух валов, решетчатой ​​пружины (металлической) и разъемной крышки.
Этот тип муфты представляет собой сцепное устройство, которое передает крутящий момент между валами муфты с помощью металлической решетчатой ​​пружины.
Преимущества:
Высокая плотность крутящего момента.
Пружинные элементы соединения решетки обладают способностью воспринимать ударные нагрузки и пиковые нагрузки.
Он также обладает способностью гасить вибрации.
муфты гибкого типа имеют свойство допускать перекосы.

Гибкое сцепление Проблемы и решения:

1) Мощность двигателя составляет 50 кВт, а скорость, указанная в об / мин, составляет 300 об / мин. Опорное давление на втулку составляет 0.5 МПа. Допустимое напряжение сдвига составляет 25 МПа, а напряжение опоры составляет 50 МПа. {2}} [/ латекс]

[латекс]\тау =7.4 МПа[/латекс]

Часто задаваемые вопросы:

Какие бывают три типа эластичных компрессионных муфт:

Муфта кулачкового типа
Муфта пончикового типа
Муфта пальцевого и втулочного типа.

Гибкая муфта и жесткая муфта:

твердое сцепление – жесткое сцепление. Жесткое соединение – это соединительное устройство, жесткое в соединении, тогда как гибкое соединение – это соединительное устройство, которое является гибким в соединении.
Гибкие соединительные элементы обладают способностью поглощать вибрации и ударные нагрузки, тогда как жесткая муфта не подвержена вибрациям и ударным нагрузкам.

Экранированная муфта и гибкая муфта:

Экранированная муфта – уникальный вид муфты.
Экранированная муфта заключена в металлический корпус.
Он используется для подземных применений.

Типы гибких муфт – в зависимости от их использования:

Универсальная гибкая муфта
Тип шестерни
Тип цепи
Муфта решетчатого типа
эластичная муфта специального назначения
механически гибкий тип и др.

Для больше статей, нажмите сюда.

Муфта Определение и значение | Dictionary.com

• Основные определения
• Викторина
• Связанный контент
• Примеры
• Британский
• Медицинский

Показывает уровень сложности слова.

[ kuhp-ling ]

/ ˈkʌp lɪŋ /

Сохранить это слово!

См. синонимы слова «связь» на сайте Thesaurus.com

Показывает уровень обучения в зависимости от сложности слова.

---

сущ.

действие человека или предмета, которое создает пары.

Машины.

1. Устройство для полупостоянного соединения двух вращающихся валов на концах для передачи крутящего момента от одного к другому. Сравните муфту ¹ (по умолчанию 12a).
2. Деталь с внутренней резьбой для соединения двух труб одинакового диаметра.
3. фитинг на конце отрезка шланга, в который можно ввинтить или вставить конец другого такого же отрезка.

Железные дороги. муфта (определение 3).

Электричество.

1. объединение двух цепей или систем таким образом, что мощность может передаваться от одной к другой.
2. Устройство или средство для его обеспечения.

короткий отрезок водопроводной трубы с внутренней резьбой на каждом конце.

часть тела между вершинами лопаток и вершинами тазобедренных суставов у собаки, лошади и т. д.

рычажный механизм (по умолч. 5).

ВИКТОРИНА

Сыграем ли мы в «ДОЛЖЕН» ПРОТИВ. “ДОЛЖЕН” ВЫЗОВ?

Должны ли вы пройти этот тест на «должен» или «должен»? Это должно оказаться быстрым вызовом!

Вопрос 1 из 6

Какая форма обычно используется с другими глаголами для выражения намерения?

Происхождение соединения

Среднеанглийское слово, датируемое 1300–1350 гг. ; см. происхождение в паре, -ing ¹

Слова рядом сцепление

парный импульс, парный ритм, пара, парная терапия, куплет, муфта, купон, купонная облигация, купон клипер, купон, купон

Dictionary.com Полный текст На основе Random House Unabridged Dictionary, © Random House, Inc., 2022

Слова, относящиеся к соединению

соединение, общение, смесь, улов, сочетание, соединение, соединение, соединение, связь, слияние, смесь, шов, галстук, кокетка , совокупление, совокупление, спаривание, секс

Как использовать связь в предложении

• Не следует недооценивать опасность этой идеологической связи.

  Виктор Орбан изложил свое мрачное мировоззрение американским правым — и им это понравилось|Зак Бошан|5 августа 2022 г.|Голос

• Далее ученые хотят наблюдать за взаимодействием более легких частиц.

  Как физики исследуют бозон Хиггса через 10 лет после его открытия|Эмили Коновер|29 июня 2022|Новости науки

• во многом объясняется мировой торговлей и 30-летним сокращением числа стабильных и хорошо оплачиваемых рабочих мест для американских мужчин, которые она принесла с собой.

  Мужчины теперь чаще одиноки, чем женщины. Это плохой знак|Белинда Лускомб|5 октября 2021 г.|Время

• Терапевтическая глубокая стимуляция мозга снижает кортикальную фазово-амплитудную связь при болезни Паркинсона.

  Как переучиться болезни – Выпуск 103: Здоровое общение|Келли Клэнси|14 июля 2021|Наутилус

• Что Мэтт Лострох, соучредитель стартапа Giga Energy Solutions, хотел показать с помощью видео заключалась в том, что соединение этих двух экологически грязных отраслей на самом деле может сделать их обе более чистыми.

  Может ли грязная криптовалюта стать чистой и зеленой?|Чару Кастури|5 мая 2021 г.|Ozy

• На самом деле, это единственная связь в фильме, имеющая смысл.

  Пересматривая «День святого Валентина», звездный фильм о Дне Победы|Марина Уоттс|14 февраля 2014 г.|DAILY BEAST США

  Британский фестиваль Raunchfest «Фильм о переселенцах» пытается оставить свой след в Америке|Кевин Фэллон|8 сентября 2012 г. |DAILY BEAST

• Но в некотором смысле Грэм и ДеМинт представляют собой идеальное сочетание.

  Гражданская война Республиканской партии в Южной Каролине|Сэмюэл П. Джейкобс|21 сентября 2010 г.|DAILY BEAST

• При цене 75 000 долларов за пару потенциальная прибыль ошеломляет.

  Могут ли эти две лошади спасти скачки?|Салли Дентон|4 июня 2009|DAILY BEAST

• Естественным результатом было то, что что-то большее, чем унисонная связь, предпринимались редко.

  Недавняя революция в органостроении|George Laing Miller

• Муфта для шланга позволяет легко подключить двигатель непосредственно к водопроводному крану.

  Мальчик-механик, Книга 2|Разное

• Конец муфты с малым отверстием был надет на вал насоса и закреплен двумя установочными винтами.

  Мальчик-механик, Книга 2|Разное

• Вал двигателя немного ослаблен в муфте, что дало ему возможность свободно работать без заеданий.

  Мальчик-механик, Книга 2|Разное

• Один конец снабжен обычной муфтой для подсоединения к линии исправного шланга.

  Механик мальчика, книга 2 | Различные

Британские определения словаря для связи

Связание

/ (ˈKʌplɪŋ) /

---

О существя

. или тележки вместе

часть тела лошади, собаки или другого четвероногого животного, которая находится между передними и задними конечностями взаимной индукции, как в трансформаторе, или с помощью конденсатора или катушки индуктивности, общих для обеих цепей. См. также прямую связь 9.0017

физика взаимодействие между различными свойствами системы, такой как группа атомов или ядер, или между двумя или более системами

генетика появление двух определенных неаллельных генов от одного и того же родителя на одной и той же хромосоме

Collins English Dictionary – Полное и полное цифровое издание 2012 г. © William Collins Sons & Co. Ltd., 1979, 1986 © HarperCollins Издательства 1998, 2000, 2003, 2005, 2006, 2007, 2009, 2012

Медицинские определения сцепления

Муфта

[ куплинг ]

---

нет.

Акт сексуального единения.

бигеминальный ритм

Конфигурация двух разных мутантных генов в одной и той же хромосоме, приводящая к вероятности того, что они оба либо будут унаследованы, либо пропущены в следующем поколении.

Медицинский словарь Стедмана The American Heritage® Copyright © 2002, 2001, 1995, компания Houghton Mifflin. Опубликовано компанией Houghton Mifflin.

Что такое слабая связь? – Определение из WhatIs.com

По

• Участник TechTarget

Слабая связь — это подход к соединению компонентов в системе или сети таким образом, чтобы эти компоненты, также называемые элементами, зависели друг от друга в минимально возможной степени. Связь относится к степени прямого знания, которое один элемент имеет о другом.

Целью архитектуры слабой связи является снижение риска того, что изменение, сделанное в одном элементе, приведет к непредвиденным изменениям в других элементах. Ограничение взаимосвязей может помочь изолировать проблемы, когда что-то пойдет не так, и упростить процедуры тестирования, обслуживания и устранения неполадок.

Слабо связанную систему можно легко разбить на определяемые элементы. Степень связи в системе можно измерить, нанеся на карту максимальное количество изменений элементов, которые могут произойти без неблагоприятных последствий. Примеры таких изменений включают добавление элементов, удаление элементов, переименование элементов, изменение конфигурации элементов, изменение внутренних характеристик элементов и изменение способа взаимосвязи элементов.

Хотя слабая связь сводит к минимуму ненужное взаимодействие между элементами системы, она может создавать проблемы, когда такое взаимодействие желательно. Например, в некоторых системах, ориентированных на данные, для синхронизации в реальном времени необходима высокая степень взаимозависимости элементов.

См. также: sysplex, Massively Parallel Processing, SAP Application Link Enabling, сервис-ориентированная архитектура, многопроцессорность

Последнее обновление: февраль 2011 г.

Продолжить чтение О слабой связи

• Рональд Шмельцер определяет семь уровней слабой связи в сервис-ориентированной архитектуре.

• Марсель ван Остерхаут и другие рассматривают концепцию слабосвязанных систем, связанную с гибкостью бизнеса.

Копайте глубже в сетевой инфраструктуре

• Интегрированный Microsoft Loop, Teams расширяет возможности виртуального сотрудничества

  Автор: Ирвин Лазар

• северный интерфейс/южный интерфейс

  Автор: Гэвин Райт

• Аналитический центр по безопасности: SASE — больше, чем сумма его частей?

  Автор: Пэдди Фрэнсис

• Что такое отказоустойчивость?

  Автор: TechTarget Contributor

ПоискЕдиные Коммуникации

• Настольное оборудование для видеоконференций теперь создано для гибридной работы Видеооборудование

  для настольных ПК предлагает организациям преимущества гибридной работы, включая высококачественное видео для домашних работников и упрощение ИТ. ..

• Передовые методы асинхронной работы требуют надежных политик

  Гибридная работа становится нормой, но она затрудняет совместную работу распределенных команд для выполнения проектов. Новое поколение …

• Как использовать корпоративное социальное программное обеспечение для гибридной работы

  Корпоративное социальное программное обеспечение может помочь организациям создавать сообщества для поддержки участия сотрудников в гибридном рабочем месте. Но…

SearchMobileComputing

• Вопросы и ответы Jamf: как упрощенная регистрация BYOD помогает ИТ-специалистам и пользователям

  Руководители Jamf на JNUC 2022 делятся своим видением будущего с упрощенной регистрацией BYOD и ролью iPhone в …

• Jamf приобретет ZecOps для повышения безопасности iOS

  Jamf заплатит нераскрытую сумму за ZecOps, который регистрирует активность на устройствах iOS для выявления потенциальных атак. Компании ожидают …

• Apple преследует растущий премиальный рынок с iPhone 14

  Apple переключила свое внимание на смартфоны премиум-класса в последней линейке iPhone 14 с такими функциями, как режим блокировки, который IT …

SearchDataCenter

• Как использовать отчеты файлового сервера в FSRM

  Отчеты файлового сервера в диспетчере ресурсов файлового сервера могут помочь администраторам выявлять проблемы, а затем устранять неполадки серверов Windows…

• Intel расширяет Developer Cloud, обновляет GPU, CPU

  Администраторы, которые управляют многими пользователями, могут сделать еще один шаг к оптимизации назначения лицензий, воспользовавшись преимуществами нового…

• Платформа ServiceNow Now «Токио» обеспечивает искусственный интеллект и автоматизацию

  ServiceNow удвоила свое стремление упростить проекты цифровой трансформации, выпустив новую версию своей. ..

SearchITChannel

• Партнерские программы развиваются в условиях цифровой трансформации

  Серия перезапусков партнерских программ, которые продлятся до начала 2023 года, отражают изменение бизнес-результатов, различных …

• Новая стратегия выхода на рынок — ключ к продажам HPE GreenLake

  Узнайте о новаторском путешествии канадского поставщика услуг с аппаратной и программной платформой как услуга — и …

• Slack и Workday создают партнерские экосистемы для отраслевых облаков

  Поставщики облачных услуг привлекают консультантов и интеграторов — и их знание вертикального рынка — для запуска цифровой трансформации…

Критическое замечание по определению фазово-амплитудной кросс-частотной связи

. 2011 15 октября; 201 (2): 438-43.

doi: 10. 1016/j.jneumeth.2011.08.014. Epub 2011 17 августа.

Толга Эсат Озкурт ¹ , Альфонс Шницлер

принадлежность

• ¹ Институт клинической неврологии и медицинской психологии, Университет Генриха Гейне, Дюссельдорф, Германия. [email protected]

• PMID: 21871489
• DOI: 10.1016/j.jneumeth.2011.08.014

Толга Эсат Озкурт и др. J Neurosci Методы. 2011 .

. 2011 15 октября; 201 (2): 438-43.

doi: 10.1016/j.jneumeth.2011.08.014. Epub 2011 17 августа.

Авторы

Толга Эсат Озкурт ¹ , Альфонс Шницлер

принадлежность

• ¹ Институт клинической неврологии и медицинской психологии, Университет Генриха Гейне, Дюссельдорф, Германия. [email protected]

• PMID: 21871489
• DOI: 10.1016/j.jneumeth.2011.08.014

Абстрактный

Недавние исследования выявили повсеместное распространение феномена фазово-амплитудной связи (PAC) в записях мозга человека и животных. Хотя для его количественной оценки использовались различные методы, строгое аналитическое определение PAC отсутствует. Эта статья дает аналитическое определение и, соответственно, предлагает теоретическое понимание некоторых современных методов. Представлена ​​прямая оценка PAC, основанная на данном определении, и теоретически показано, что она превосходит некоторые из предыдущих методов, таких как оценка общей линейной модели (GLM). Также показано, что предложенная оценка PAC эквивалентна оценке GLM, когда из ее формулировки удален постоянный член. Справедливость выводов демонстрируется смоделированными данными о различных уровнях шума и потенциалах локального поля, зарегистрированных в субталамическом ядре пациента с болезнью Паркинсона.

Copyright © 2011 Elsevier B.V. Все права защищены.

Похожие статьи

• Оптимизация оценки когерентности для оценки функциональной корреляции активности, связанной с тремором, между субталамическим ядром и мышцами предплечья.

  Ван С.И., Лю С., Янни Дж., Кристофер Миалл Р., Азиз Т.З., Стейн Дж.Ф. Ван С.И. и др. J Neurosci Методы. 2004 30 июля; 136(2):197-205. doi: 10.1016/j.jneumeth.2004.01.008. J Neurosci Методы. 2004. PMID: 15183272

• Стохастическое моделирование активности нейронов в субталамическом ядре и идентификация параметров модели по данным пациентов с болезнью Паркинсона.

  Басу И., Граупе Д., Тунинетти Д., Славин К.В. Басу I и др. Биол Киберн. 2010 г., октябрь; 103 (4): 273–83. doi: 10.1007/s00422-010-0397-3. Epub 2010 29 июня. Биол Киберн. 2010. PMID: 20585801

• Высокочастотные колебания в субталамическом ядре: нейрофизиологический маркер двигательного состояния при болезни Паркинсона.

  Озкурт Т. Е., Бутц М., Хомбургер М., Эльбен С., Веспер Дж., Войтецкий Л., Шницлер А. Озкурт Т.Э. и соавт. Опыт Нейрол. 2011 июнь; 229(2):324-31. doi: 10.1016/j.expneurol.2011.02.015. Epub 2011 1 марта. Опыт Нейрол. 2011. PMID: 21376039

• Параметрическая оценка межчастотной связи.

  ван Вейк Б.К., Джха А., Пенни В., Литвак В. ван Вийк BC и др. J Neurosci Методы. 2015 30 марта; 243:94-102. doi: 10.1016/j.jneumeth.2015.01.032. Epub 2015 9 февраля. J Neurosci Методы. 2015. PMID: 25677405 Бесплатная статья ЧВК.

• Микрозаписи внеклеточных спайков из субталамической области при болезни Паркинсона.

  Мракич-Споста С., Марчелья С., Эгиди М., Каррабба Г., Рампини П., Локателли М., Фоффани Г., Акколла Э., Коджаманян Ф. , Тамма Ф., Барбьери С., Приори А. Мракич-Споста С. и соавт. Дж. Клин Нейроски. 2008 май; 15 (5): 559-67. doi: 10.1016/j.jocn.2007.02.091. Дж. Клин Нейроски. 2008. PMID: 18378458 Клиническое испытание.

Посмотреть все похожие статьи

Цитируется

• Корковое отслеживание певческой речи у взрослых и младенцев: анализ развития.

  Аттахери А., Панайоту Д., Филлипс А., Ни Чойсделбха А., Ди Либерто Г.М., Роча С., Брусини П., Мид Н., Фланаган С., Олаволе-Скотт Х., Госвами У. Аттахери А. и др. Фронтальные нейроски. 2022 12 апр;16:842447. doi: 10.3389/fnins.2022.842447. Электронная коллекция 2022. Фронтальные нейроски. 2022. PMID: 35495026 Бесплатная статья ЧВК.

• Корковые осцилляторные аритмии при синдроме зрительного снега: магнитоэнцефалографическое исследование.

  Хепшке Дж.Л., Сеймур Р.А., Хе В., Этчелл А., Соуман П.Ф., Фрейзер К.Л. Хепшке Дж.Л. и соавт. Мозговая коммуна. 2021 г., 18 декабря; 4(1):fcab296. doi: 10.1093/braincomms/fcab296. Электронная коллекция 2022. Мозговая коммуна. 2021. PMID: 35169699 Бесплатная статья ЧВК.

• Фазо-амплитудная связь и фазовая синхронизация между медиальными височными, лобными и задними областями мозга поддерживают эпизодическую автобиографическую память.

  Роэри Н., Бреше Л., Сибер М., Паскуаль-Леоне А., Мишель К.М. Роэри Н. и др. Мозг Топогр. 2022 март; 35(2):191-206. doi: 10.1007/s10548-022-00890-4. Epub 2022 26 января. Мозг Топогр. 2022. PMID: 35080692 Бесплатная статья ЧВК.

• Выявление динамической природы амплитудно-модулированного нейронного увлечения с помощью гологильбертовского спектрального анализа.
