Определение марок сталей по цвету искры – Материаловедение

Определение марок сталей по цвету искры

Сталь Х12Ф1 — искры желтые, короткие, густые звёздочки, концы нитей острые с отдельными красными крупинками. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь 12X13 — искры светло-желтые, короткие, с небольшими пучкообразными разветвлениями, с мелкими красными крупинками. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Железо Армко — искры светло-желтые прямые без разветвлений с двумя-тремя короткими красными нитями в середине. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь марок Ст2 и СтЗ — искры светло-желтые, разветвления несколько более развиты и тоньше, чем сама нить; на концах искр стрелочки, звездочек нет. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь 12ХНЗА — искры желтые, разветвления более развитые и толще, на концах искр стрелочки, звездочек нет. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь 4 — искры светло-желтые, разветвления тоньше, чем нити, и гуще, чем стали Ст2 и СтЗ, звездочек нет. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь автоматная 12 — искры светло-желтые с тонкими разветвлениями и с большим количеством звездочек: на концах нитей стрелочки, а в середине некоторых звездочек слабые красно-желтые пучочки. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь 10 — искры светло-желтые с малым количеством разветвлений, небольшое количество удлиненных звездочек, кончики нитей острые, в середине некоторых звездочек имеется красно-желтые слабые пучочки. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь марок У8, У10 — искры светло-желтые, разветвлений и звездочек больше и крупнее, чем у стали 15 и 20, с большим количеством красно-желтых пучочков в звездочках. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь марок 15, 20 — искры светло-желтые, разветвлений и зведочек больше, чем у стали 10, но красно-желтых пучочков в звездочках меньше трех-пяти. В начале имеется пучок от прикосновения заготовки к абразивному кругу

Сталь марок 25, 30 — искры светло-желтые, разветвлений много, густые звездочки, концы нитей тонкие, во многих звездочках имеются красно-желтые крупинки в виде горошинок. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь У12Ф — искры светло-желтые, крупные густые звездочки, в трех-пяти звездочках имеются красно-желтые пучочки. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь марок 40ХН, ХНМ — искры светло-желтые, в центре искр выделяются густые звездочки, на концах нитей небольшое количество стрелочек, в некоторых звездочках имеются красные крупинки. В начале искры имеется ярко-красный пучок от прикосновения заготовки к абразивному кругу

Сталь марок 20ХНМ, 20НЗ — искры желтые, в центре искр выделяется несколько ярких звездочек, на концах искр имеются стрелочки и несколько красных крупинок в звездочках. В начале искры имеется ярко-красный пучок от прикосновения заготовки к абразивному кругу

Сталь марок 40, 45 — искры светло-желтые, разветвления сильно развиты, на разветвлениях имеются крупные звездочки, в центре которых имеются красно-желтые крупинки. В начале искры имеется светло-красный пучок от прикосновения заготовки к абразивному кругу

Сталь 38ХМЮА — искры желтые, на концах нитей стрелочки, а в середине нитей имеются несколько крупных звездочек с небольшими красными крупинками. В начале имеется небольшой светло-красный пучок от прикосновения заготовки к абразивному кругу

Сталь марок 4ХС, ЗОХГСА, 35ХГСА — искры светло-желтые, на концах нитей стрелочки, на разветвлениях выделяется несколько светлых звездочек с небольшими светло-красными крупинками в середине. В начале искры имеется светло-красный пучок от прикосновения заготовки к абразивному кругу

Сталь марок X, ХГ, ШХ15, ШХ9 — искры желтые, на разветвлениях большое количество крупных светло-красных звездочек с мелкими желтыми крупинками в середине. В начале искры имеется светло-красный пучок от прикосновения заготовки к абразивному кругу

Сталь 9ХС — искры темно-желтые со светло-красными разветвлениями и большим количеством звездочек с желтыми крупинками в середине. В начале искры от прикосновения заготовки к абразивному кругу получаются ярко-красные пучки с переходом на светло-желтые и светло-красные разветвления

Сталь Р9. Первый вид определения — искры светло-малиновые с желто-красным пучком в начале, разветвления простые и редкие с небольшими желто-красными крупинками на концах. В начале искры имеется ярко-красный пучок от прикосновения заготовки к абразивному кругу

Сталь Р9. Второй вид определения искры темно-малиновые, нити с ярким желто-красным пучком в начале, разветвления с крупинками на кончиках, с редкими и мелкими разветвлениями. В начале искры имеется ярко-красный пучок от прикосновения заготовки к абразивному кругу

Сталь Р18. Первый вид определения — искры темно-малиновые с желто-красным пучком в начале, нити прямолинейные, без разветвлений с одной-двумя светло-желтыми крупинками, на концах пучка искры. В начале искры имеется светло-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь Р18. Второй вид определения — искры темно-малиновые с желто-красным пучком в начале, на концах двух-трех нитей небольшие разветвления, с светло-желтыми крупинками на концах пучка. В начале искры имеется ярко-красный пучок от прикосновения заготовки к абразивному кругу

Сталь ЗХ2В8 — искры темно-малиновые, нити длинные с ярким желто-красным пучком в конце нитей; в пучке имеются крупинки со светло-желтыми кончиками, с редкими и мелкими разветвлениями. В начале искры имеется ярко-красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь ХВГ — искры темно-малиновые, светлые и яркие разветвления с мелкими отдельными желто-красными пучками и крапинками. На концах коротких и длинных нитей имеются ярко-красные звездочки со светло-желтыми крупинками в середине. В начале искры имеется ярко-красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь ХВ5 — искры темно-малиновые, разветвления с желто-красными пучками и крупинках на концах, некоторые нити более светлые и яркие. В начале искры имеется ярко-красно-желтый пучок от прикосновения заготовки к абразивному кругу

www.chipmaker.ru

по химическому составу, по цвету искры

Существует просто огромное количество различных вариантов исполнения стали, каждая марка характеризуется своими определенными особенностями. Если производитель не провел маркировку, то узнать особенности металла можно только при самостоятельном проведении различных тестов. Об этом далее поговорим подробнее.

Как определить марку стали

Методы определения марки стали

Довольно распространенным вопросом можно назвать то, как определить марку стали. Выделяют несколько распространенных методов:

Первый предусматривает снятие стружки с поверхности, для чего может использоваться зубило. При высокой концентрации углерода она будет короткой и ломкой. Снижение показателя становится причиной повышения пластичности. Однако, точно определить марку подобным методом не получится.
Второй метод предусматривает закалку изделия, после чего приходится проводить надпилы. Если до закалки и после материал пилится просто, то в составе небольшое количество углерода. За счет повышения концентрации углерода после обработки поверхность становится слишком твердым.
Определение марки стали по искре основывается на визуальном осмотре искр, которые образуются при обработке поверхности точильным кругом. С увеличением размеров искр и их количества повышается показатель твердости, который зависит непосредственно от концентрации углерода. Подобный тест не дает на точный результат, так как от силы нажатия и некоторых других моментов зависят основные характеристики отлетающей стружки. Можно встретить таблицы, по которым проводится расшифровка качеств материала по стружке.

: Метод искровой пробы

: Прибор для определения марки стали

Определить марку можно также по цвету образующихся искр. Для этого были составлены специальные таблицы. В домашних условиях провести тест можно только в случае правильного освещения. Однако, точно идентифицировать материал подобным образом нельзя. Вариант с легирующими элементами идентифицировать можно и по другим эксплуатационным характеристикам, к примеру, устойчивости к воздействию повышенной влажности или сильному магнетизму.

Общие понятия о марках стали

На территории СНГ применяемые стандарты обозначений характеризуются тем, что могут использоваться для указания основных элементов. При рассмотрении вопроса расшифровки марки отметим следующие моменты:

Часто проставляется сокращение «Ст». В других случаях и вовсе не ставится никаких сокращений, только цифры.
В большинстве случаев первая цифра указывает на концентрацию углерода. Последующие могут применяться для указания количества легирующих компонентов.
В состав могут включаться легирующие компоненты, которые существенно изменяют свойства материала. Примером можно назвать включение хрома, за счет чего повышается устойчивость к воздействию повышенной влажности.

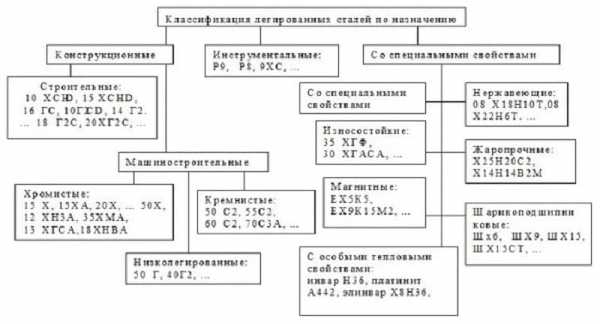

Классификация сталей по назначению

Расшифровка маркировки проводится при использовании таблиц, в которых указывается обозначение химического элемента.

Маркировка сталей по международным стандартам и стандартам СНГ

Для того чтобы провести расшифровку марки можно использовать самые различные стандарты. Некоторые сплавы обозначаются определенными символами, которые указывают на предназначение металла.

Примером можно назвать нижеприведенные моменты:

Буква «Ш» применяется для обозначения металлов, которые применяются для изготовления подшипников. Они характеризуются повышенной устойчивостью к износу.
Качественные легированные заготовки обозначаются буквой «Л». Зачастую символ указывается в конце.
Для обозначения термоупрочненного проката применяется «Т».
Высокую коррозионную устойчивость заготовки определяют по букве «К».
Если в состав включается медь, то при указании марки используется символ «Д».
Инструментальные можно определить по букве «У». Они зачастую применяются при изготовлении различных инструментов, которые характеризуются высокой износоустойчивостью.
Символ «Р» указывается для обозначения сплавов, в состав которых включается вольфрам. Подобное вещество существенно повысить жаропрочность структуры.

Путем расшифровки марки можно определить то, какие химические элементы включены в сплав. Цифры в большинстве случаев указывают на концентрацию, символы тип сплава и конкретные химические элементы.

: Европейская система маркировки сталей

: Марки углеродистых сталей по ГОСТу и по международным стандартам ИСО

В заключение отметим, что в продаже встречается просто огромное количество изделий, во многих случаях марка проставляется производителем. Самостоятельно определить состав без использования специального оборудования практически невозможно.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

ОПРЕДЕЛЕНИЕ СВАРИВАЕМОСТИ И МАРКИ СТАЛИ ПО ИСКРАМ

Иногда приходится выполнять сварочные работы без какой-либо информации о свариваемом материале.

Данная статья поможет «дедовским» методом определить марку стали по искрам на абразивном круге, а также оценить — стоит ли браться за сварку в том или ином случае.

Свариваемые без ограничений
(стали свариваемые распространенными способами сварки, как правило без подогрева и термообработки)
Сталь марок Ст2 и СтЗ — искры светло-желтые, разветвления несколько более развиты и тоньше, чем сама нить; на концах искр стрелочки, звездочек нет. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Железо Армко (Сталь 10895) — искры светло-желтые прямые без разветвлений с двумя-тремя короткими красными нитями в середине. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Ограниченно свариваемые
(стали свариваемые распространенными способами сварки, как правило требуется предварительный подогрев и последующая термообработка)

Трудносвариваемые стали
(трудносвариваемые стали требуют ограниченное тепловложение при сварке, предварительный/сопутствующий подогрев, последующую термообработку, но даже эти меры не во всех случаях позволяют предотвратить дефекты в сварных швах)

Не применяются для сварных конструкций

Сталь У12 — искры светло-желтые, крупные густые звездочки, в трех-пяти звездочках имеются красно-желтые пучочки. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Поделиться в социальных сетях:

Определение свариваемости стали по искрам

Иногда приходится выполнять сварочные работы без какой-либо информации о свариваемом материале.

Свариваемые без ограничений

(стали свариваемые распространенными способами сварки, как правило без подогрева и термообработки)

Ограниченно свариваемые

(стали свариваемые распространенными способами сварки, как правило требуется предварительный подогрев и последующая термообработка)

Трудносвариваемые стали

(трудносвариваемые стали требуют ограниченное тепловложение при сварке, предварительный/сопутствующий подогрев, последующую термообработку, но даже эти меры не во всех случаях позволяют предотвратить дефекты в сварных швах)

Не применяются для сварных конструкций

welder.pw

Определение марки стали по искре

Определение марки стали по искре

Определение марки стали по искре происходит простым способом, достаточно знать цвет искры. В некоторых случаях марку стали можно определить по искре, эта необходимость возникает при отсутствии маркировки металла или бирки с маркой стали. Что бы увидеть цвет искры вам понадобится станок с абразивным кругом из электрокорунда. Можно воспользоваться заточным станком.

Низкоуглеродистая нелегированная сталь (углерода до 0,15%) – при касании сталью вращающегося круга происходит короткий пучок искр темно-желтого цвета, принимающий форму в виде полосок и становящимся более светлым в зоне сгорания, звездообразных разветвлений мало.

Среднеуглеродистая нелегированная сталь (углерода 0,15…1%) – при увеличении содержания углерода в стали, образуется плотный и светлый пучок искр желтого цвета с большим количеством звездочек и ответвлениями лучей.

Высокоуглеродистая сталь нелегированная (углерода более 1%) – очень плотный пучок искр желтого цвета с множеством звездочек. С увеличением содержания углерода заметно уменьшается яркость и укорачивается пучок искр.

Нелегированная сталь с повышенным содержанием марганца – происходит широкий, плотный пучок искр ярко-желтого цвета. Внешняя зона линии искр яркая с преобладанием множеством разветвленных лучей.

Марганцовистая сталь (марганца 12%) – большое количество зонтообразных искр

Конструкционная сталь (никель до 5%) – ярко-желтые линии искр в виде язычков, расщепленных на конце. Происходит увеличение яркости в зоне сгорания. С увеличением углерода на концах искр появляются звездочки.

Хромистая сталь с низким содержанием углерода и высоким содержанием хрома – происходит короткий пучок искр темно-коричневого цвета, без звездочек, а так же происходит слабое разветвление. Искры прилипают к поверхности шлифовального круга из электрокорунда.

Никелевая сталь высоколегированная – При содержании никеля до 35% появляются пучки окрашиваемые в красно-желтый цвет. При содержании никеля более 47% яркость искр заметно ослабевает.

Хромоникелевая сталь – заметны яркие полосы в зоне сгорания и искры желто-красного цвета. При повышенном содержании хрома и никеля пучок искр становится темным.

Вольфрамовая сталь – короткие искры красного цвета. Линии искр хорошо видно изгибающимися вниз. Чем больше содержание вольфрама, тем меньше образование искр.

Молибденовая сталь – искры в виде язычков ярко-желтого цвета. При низком содержании кремния, язычки видны перед звездочками углерода. При повышенном содержании кремния язычки находятся за звездочками углерода.

www.tokar-work.ru

Лабораторно-практическая работа “Определение марки стали по искре”


ПРАКТИЧЕСКАЯ РАБОТА Оценка ОПРЕДЕЛЕНИЕ МАРКИ СТАЛИ ПО ИСКРЕ
Группа
Ф.И.О.
Дата

Цель работы: Приобретение навыков определения химического состава и марки стали по искре. Краткие теоретические сведения: На практике в ограниченных производственных условиях приходится определять марку и группу стали путём проб по искре. По цвету, форме и пучку искр можно установить примерный состав, а по нему марку стали. В процессе проведения технологической пробы при снятии слоя металла с исследуемого образца на шлифовальном круге образуется пучок искр, сравнивая который с пучками искр на эталонных образцах определяют примерный химический состав.

Оборудование:

1.Заточной станок, маркированные образцы различных конструкционных и инструментальных сталей (эталоны).

2. Образцы различных материалов (металлических).

3. Плакат с примерами пучков искр различных конструкционных и инструментальных материалов.

Сущность метода испытания (пробы) сталей по искре заключается в шлифовании образцов на заточном станке. Пучки искр сравниваются с пучками искр эталонных образцов или цветными изображениями на плакатах.

Порядок выполнения работы:

Изучите инструкцию по охране труда при работе на заточном станке.
Проведите испытания исследуемых образцов.
Зарисуйте форму пучка искр, указав цвет.
Заполните таблицу.

Результаты испытаний по определению марки стали по искре.

Номер образца

Исследуемый образец

Эталонный образец

Марка материала

Цвет искр

Марка стали

Цвет искр

05, 08

40, 50

У12А

Р9

Т15К6

20Х2Н4А

Контрольные вопросы:

Какую форму и цвет пучков искр при шлифовании имеют твердые сплавы?
Какую форму и цвет пучков искр при шлифовании имеют низкоуглеродистые стали?
Укажите достоинства и недостатки метода определения химического состава стали по искре

infourok.ru

Определение марок сталей по цвету искры: sell_off — LiveJournal

Определение марок сталей по цвету искры

http://www.chipmaker.ru/topic/10696/

Определение марок сталей по цвету искры

Сталь 12Х18Н9 — искры светло-желтые, короткие, в небольшом количестве, почти без разветвлений с красно-желтым пучком в конце разветвления и тремя-пятью мелкими красными крупинками на разветвлениях. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь Х12Ф1 — искры желтые, короткие, густые звёздочки, концы нитей острые с отдельными красными крупинками. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь 12X13 — искры светло-желтые, короткие, с небольшими пучкообразными разветвлениями, с мелкими красными крупинками. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Железо Армко — искры светло-желтые прямые без разветвлений с двумя-тремя короткими красными нитями в середине. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь марок Ст2 и СтЗ — искры светло-желтые, разветвления несколько более развиты и тоньше, чем сама нить; на концах искр стрелочки, звездочек нет. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь 12ХНЗА — искры желтые, разветвления более развитые и толще, на концах искр стрелочки, звездочек нет. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь 4 — искры светло-желтые, разветвления тоньше, чем нити, и гуще, чем стали Ст2 и СтЗ, звездочек нет. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь автоматная 12 — искры светло-желтые с тонкими разветвлениями и с большим количеством звездочек: на концах нитей стрелочки, а в середине некоторых звездочек слабые красно-желтые пучочки. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь 10 — искры светло-желтые с малым количеством разветвлений, небольшое количество удлиненных звездочек, кончики нитей острые, в середине некоторых звездочек имеется красно-желтые слабые пучочки. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь марок У8, У10 — искры светло-желтые, разветвлений и звездочек больше и крупнее, чем у стали 15 и 20, с большим количеством красно-желтых пучочков в звездочках. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь марок 15, 20 — искры светло-желтые, разветвлений и зведочек больше, чем у стали 10, но красно-желтых пучочков в звездочках меньше трех-пяти. В начале имеется пучок от прикосновения заготовки к абразивному кругу

Сталь марок 25, 30 — искры светло-желтые, разветвлений много, густые звездочки, концы нитей тонкие, во многих звездочках имеются красно-желтые крупинки в виде горошинок. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу

Сталь У12Ф — искры светло-желтые, крупные густые звездочки, в трех-пяти звездочках имеются красно-желтые пучочки. В начале искры имеется красно-желтый пучок от прикосновения заготовки к абразивному кругу
