что такое и для чего применяется, схема, видео

Автор Сварщик На чтение 6 мин Просмотров 15 Опубликовано 30.12.2019

От стабильности электродуги зависит качество сварки тяжело свариваемых металлов: нержавейки, некоторых алюминиевых и цветных сплавов. В качестве стабилизатора используют сварочный осциллятор – устройство для генерации импульсного разряда. Для дополнительного подключения к сварочному аппарату покупают готовый прибор или применяют творение своих рук, сделать электронное устройство для сварки алюминия, сложных сталей можно самостоятельно.

Осциллятор – это еще один источник тока для сварочника, электроприбор, предназначенный для генерации импульса. Когда подключен осциллятор, аппарат или инвертор для сварки поддерживает дугу без обязательного контакта заготовки и электрода. Горение обеспечивается наложением токов от основного источника и осциллографа. Сварка стабилизируется, формируется равномерный шов, снижается риск залипания во время короткого замыкания по капле при использовании плавящихся электродов.

Содержание

1. Устройство сварочного осциллятора
2. Принцип работы
3. Разновидности
4. Как сделать осциллятор для сварки своими руками

Устройство сварочного осциллятора

Рассматривая принципиальную схему, нужно выбрать способ подключения, сварочный осциллятор (фабричный или собранный своими руками) присоединяется к сварочнику одним из двух возможных способов:

• последовательное подключение эффективно при работе с алюминием и алюминиевыми сплавами, обеспечивается бесперебойное продолжительное горение электродуги;
• при параллельном присоединении варят нержавеющий прокат, такое соединение краткосрочного характера.

Схема устройства осциллятора

Любой осциллятор, применяемый для процесса сварки, собирается из подобного набора электродеталей:

1. Стандартный искровой разрядник – одноконтурный, состоит из индукционной катушки (зажигания) с последовательно подключенным конденсатором, аккумулирующим заряд.
   Разрядник генерирует затухающие колебания. В качестве контактов используют вольфрамовые электроды.
2. Две катушки индуктивности, обладающие высоким сопротивлением переменному току, малым — постоянному, выполняют функцию дросселей. На выходе рост напряжения запаздывает, тормозится.
3. Ток преобразуется по вольтажу и частотности повышающим трансформатором до 6 кВ. Монтируют модель большой мощности, выдающей частотность до 250 Гц.
4. Сформированный импульс на сварочный инвертор передает выходной трансформаторный блок (используется принцип индуктивности).
5. В блок управления входят два узла: стабилизатор и пусковой механизм.
6. Предохранители обеспечивают безопасную работу осциллятора (когда своими руками создаются устройства своими руками, нельзя сбрасывать со счетов технику безопасности).

Разрядник, дополнительные катушки выполняют функцию выпрямителя, созданного при помощи своих рук.

При использовании осциллятора при сварке повышается риск поражения электротоком, защита необходима. Повышение частоты и вольтажа происходит мгновенно, в доли секунды.

Принцип работы

Генерация состоит из нескольких последовательных операций, для наглядности их лучше перечислить:

• подача тока;
• от повышающей обмотки заряжается конденсатор;
• при полной зарядке емкости блок управления подает сигнал на разрядник;
• происходит пробивной разряд;
• закорачивается колебательный контур;
• в рабочую зону подаются затухающие колебания;
• предохранитель размыкает электрическую цепь, когда освобождается конденсатор;
• за счет ионизации воздуха или защитного газа вспыхивает дуга.

С помощью специальной кнопки на держателе или корпусе горелки (для аргонодуговой сварки) можно управлять процессом.

Осциллятор для сварки, сделанный своими руками или приобретенный магазине, подключается к аппарату, чтобы в процессе сваривания при необходимости генерировать импульс, разжигающий потухшую дугу. Как только дуга разгорится, импульс исчезает. Кратковременный разряд схож с ударом молнии, непосредственный контакт детали с электродом для возникновения дуги не нужен. Осциллятор применим для работ:

• с вольфрамовым неплавящимся стержнем, присадочной проволокой;
• стандартными электродами в обмазке (подбираются по типу свариваемых заготовок).

Импульсы, генерируемые осциллятором, небольшие по длительности, характеризуются низкой скважностью, мощностью до 300 Вт. Формируют искровой пробой между электродом и деталью на удалении.

Осциллятор можно купить фабричный, либо изготовить своими руками

Созданные своими руками осцилляторы не хуже фабричных поддерживают стабильное горение дуги в процессе сварки. Устройства срабатывают, когда возрастает промежуток между деталью и электродом. Когда воздушный промежуток слишком большой, электродуга самопроизвольно затухает. Дополнительный генератор возобновляет горение без процедуры электродного чиркания или прямого контакта детали с электродом. Приложив свои руки, можно сделать осциллятор из имеющихся электродеталей. До этого нужно узнать критерии выбора устройств.

Разновидности

Тем, кто планирует собирать осциллятор самостоятельно, следует выбрать тип оборудования для сварки. Импульсное устройство применяется на аппаратах различного типа.

Существует классификации фабричных осцилляторов для инверторов по разным признакам: габаритам, весу, техническим характеристикам: выходному вольтажу, частотности.

В электроприборах непрерывного действия используется постоянный ток, в устройствах для сварки с краткосрочной разрядкой – переменный. В зависимости от режима работы подключаются приборы параллельно или последовательно. Устройство, изготовленное своими руками, лучше подключать последовательно, снижается риск поражения сварщика током при неисправности оборудования. При варианте последовательного присоединения один из трансформаторов дополняют сглаживающим конденсатором с предохранителем, вторичную – колебательным контуром, соединенным с разрядником.

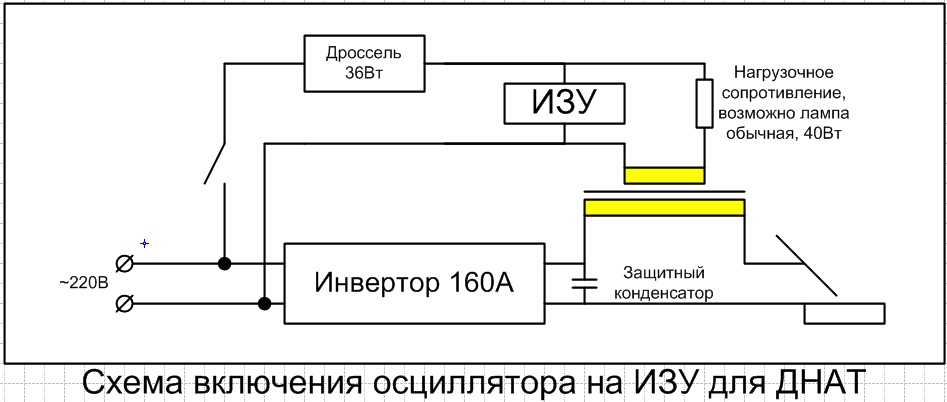

Схема подключения осциллятора

Устройства для сварки цикличной полярности чаще применяют для сварки алюминия, а также сплавов на его основе. Для нержавейки и цветных металлов нужен постоянный ток. При выборе устройств учитывают особенности заготовок, тип имеющегося сварочника, предстоящий объем работы. Когда сформировалась привычка к имеющемуся сварочному аппарату, расширить возможности оборудования можно самостоятельно.

Как сделать осциллятор для сварки своими руками

Осуществляют сборку из готовых узлов и распространенных деталей, которые несложно приобрести или извлечь из других электротехнических приборов и старого электрооборудования. Сделать самодельный осциллятор «с нуля» невозможно. Слишком сложная схема.

Схема изготовления сварочного осциллятора

Устройство базируется на входном повышающем трансформаторе. Вместо нее умельцы используют катушку зажигания. Этот узел необходим для преобразования низковольтного напряжения, поступающего от аккумулятора, в высоковольтное. Автомобильная катушка способна создавать напряжение до 400 В. За счет этого генерируется электроимпульс на свече. Вторая катушка выполняет функцию фильтра, защищает от вероятных значительных колебаний тока.

Изготовление осциллятора, предназначенного для ручной или аргонной сварки, предусматривает формирование печатной платы своими руками. Обычно блоки располагаются следующим образом:

• посередине размещают колебательный контур, отсеивающий низкочастотный ток;
• в левой части – повышающий трансформатор, преобразующий стандартное электропитание с высокочастотный ток; устанавливают предохранители, монтируют блок управления;
• справа – индуктивную катушку, лучше сделать сдвоенный вариант, тогда контур будет работать стабильно.

Конденсатор должен иметь двойной запас по напряжению. Для первого контура оптимальный параметр – 500 В (выбирают емкость 0,3 мФ), для второго – 4 кВ (конденсатор 1 микрофарад).

При выборе варистора следует учитывать, что нужна обмотка для второго касакада с показателями 150 вольт, для первого достаточно 100.

Катушки индуктивности можно изготовить самостоятельно. Это – обмотанные проволокой (диаметр до 2 мм) стержни из ферромагнитного сплава. На первой делают 7 витков, на второй только 6 (это фильтр, сглаживающий амплитудные скачки).

Трудности возникают при изготовлении разрядника. Он формирует мощную искру, является частью колебательного контура. Лучше найти готовый узел. Собранную плату размещают в корпусе, защищающим детали от пыли. Желательно предусмотреть охлаждающий вентилятор.

После сборки осциллятор для сварки необходимо проверить. Один контакт выводится на зажим, другой к держателю или сварочной горелке. Правильно собранный сварочный осциллятор своими руками будет работать долго, самоделки служат порой дольше заводских аналогов.

зачем нужен, как собрать и правильно использовать

Аргоновая сварка (или любая другая) требует стабильного ведения дуги, пока вы свариваете детали из нержавеющей стали или сплавов цветных металлов.

Начинающим мастерам стабильное горение держать трудно, и даже квалифицированные сварщики часто имеют проблемы с этим.

Всё из-за свойств металлических элементов и технологии сварки, которая используется. С облегчением задания справляется сварочный осциллятор. Его используют и на заводах, и в домашнем/дачном ремонте.

Этот прибор можно найти в строительных магазинах, но можно и сделать самому. Если вы хоть немного разбираетесь в основах электронной техники, задача несложная. Эта статья поможет вам понять, как собрать осциллятор самостоятельно.

Содержание статьиПоказать

• КОНСТРУКЦИЯ СВАРОЧНОГО ОСЦИЛЛЯТОРА
• ПРИНЦИП ДЕЙСТВИЯ
• КАК САМОМУ СДЕЛАТЬ ОСЦИЛЛЯТОР
• ЗАКЛЮЧЕНИЕ

КОНСТРУКЦИЯ СВАРОЧНОГО ОСЦИЛЛЯТОРА

Осциллятор для сварки универсальный. Он подходит для работы с постоянным и переменным токами. Его задача – повысить напряжение и частоты импульсов электрического тока сварочной дуги. Оба эти действия прибор совершает одновременно.

Например, у нас есть обычный сварочный аппарат, напряжение которого стандартные 220 вольт, а частота тока около пятидесяти герц. Именно такие устройства используют для бытовой сварки.

Если добавить к такому аппарату осциллятор, напряжение повысится в 10 раз, а частота – в 300!

Сам усилитель пускает короткие импульсы длиною в десятые доли секунды. Для универсального сварочного аппарата подходит осциллятор с мощностью в 300 ватт.

Такой значительный рост напряжения и частоты тока происходит, потому что осциллятор имеет особую конструкцию. Какие компоненты он включает, разберём далее.

Электросхема осцилляторного прибора включает колебательный контур. Он состоит из разрядного элемента, индукционной катушки с движущейся обмоткой, конденсатора, высокочастотного трансформатора и обычного трансформатора.

Для зажигания в него добавлены две дроссельные катушки. Этот контур генерирует новые искры в колебаниях, которые уже затухают.

В приборах, которые штампуют в цехах, часто бывают встроены защитные компоненты. Они защищают сварщика от удара током.

Это может быть конденсатор, который “берёт на себя” лишнее напряжение, или предохранитель, разрывающий цепь, если аппарат начинает работать с помехами.

Предохранители, работающие по этому принципу, используются еще и в домашних электрических щитках.

То есть, осциллятор в целом состоит из небольшого количества элементов. Их можно найти в магазине запчастей или на радиорынке и использовать для того, чтобы собрать усиливающее устройство самостоятельно.

А информация из следующих пунктов поможет вам разораться, как сделать это с умом.

ПРИНЦИП ДЕЙСТВИЯ

Работа осциллятора проходит обычно в два этапа:

• Первый этап. Напряжение от сети доходит до конденсатора через повышающий трансформатор. Так первый заряжается. Конденсаторы имеют разную токовую ёмкость, поэтому тот, на который напряжение поступило, быстро передаёт его на разрядное устройство, если зарядился до максимального уровня.
• Второй этап. Пробой – момент, когда сила тока резко увеличивается. Контур закорачивается, и это вызывает возникновение импульсов или же колебаний, которые затухают. Эти смещения создают высокочастотный ток, который через индукционную катушку и блок-конденсатор “попадает” на сварочную электродугу.

Мы видим, что внутри сварочного осциллятора нет никаких сложных микросхем и запутанных механизмов. Его работа – результат законов простой электронной техники.

Если вы понимаете в электронике не так много, лучше рассмотрите её подробнее. Так вы лучше поймёте закономерности электрической сварки и станете компетентнее в некоторых профессиональных вопросах.

КАК САМОМУ СДЕЛАТЬ ОСЦИЛЛЯТОР

Главный элемент электросхемы осциллятора – трансформатор. Он увеличивает стандартное 220-вольтное напряжение до высоких значений.

В схему включён и обязательный колебательный контур. В его составе обязан быть конденсатор блокировочный. В дополнение, в контуре есть разрядник и катушки, обеспечивающие зажигание.

Этот контур нужен для того, чтобы появлялись импульсы затухания с высокой частотой. Они делают зажигание дуги простым и способствуют тому, чтобы она горела стабильно.

Управляется осциллятор при помощи кнопки. Она будет включать разрядный механизм и делать это одновременно с подачей защитного газа в зону сварки. Контакты “плюс” и “минус” будут направлены на выход.

Первый подают на горелку аппарата сварки, а второй – на деталь, которую сваривают.

Заводские или самодельные усилительные устройства могут работать по двум системам. Первая основана на принципе постоянной подачи. Вторая – на принципе импульсивной работы.

Осцилляторы с постоянной системы нужно использовать только в паре с приборами, которые будут защищать от перегрева – и это их основной недостаток.

С импульсивным принципом такой проблемы нет, поэтому лучше выбирать осцилляторы на его основе. С ними дуга будет ровной и “спокойной” всё время сварки.

Если, сваривая алюминий, вы часто используете осциллятор, сделанный самостоятельно, обращайте особое внимание на технику безопасности. Такие “поделки” могут работать с перебоями и ломаться.

Это часто приводит к плачевным для здоровья последствиям. Не имеет значения, какую методику вы выбрали (аргонодуговую или мелкий ручной ремонт), правила обращения с инструментом одинаково важны.

Собирая осциллятор, не пытайтесь экономить на деталях, покупая их в “подвальных” магазинах, а перед тем, как начать сварку, протестируйте свой новый прибор.

ЗАКЛЮЧЕНИЕ

Упростить сварочный процесс и улучшить качество соединения на цветных металлах и нержавеющей стали можно с помощью простенького самодельного устройства – осциллятора.

Сделать его самому возможно, даже если вы не учились на электрика. Главное – подобрать понятную схему сборки и включить в устройство все нужные компоненты.

Вы можете и купить его в строительном магазине, но иногда это может быть затратно для тех, кто не так часто использует усилители.

Попробовать сделать осциллятор самостоятельно стоит хотя бы раз. Возможно, вам понравится, и вы не сможете остановиться на достигнутом!

Как собрать инвертор в домашних условиях: Учебное пособие — Проектирование и компоновка печатной платы

В этом посте мы собираемся изучить инверторы мощности, которые могут питать небольшие устройства переменного тока от источника постоянного тока, которые можно использовать для кемпинга на открытом воздухе или во время чрезвычайной ситуации. например, длительные или кратковременные отключения электроэнергии.

В этом посте мы рассмотрим: что такое силовой инвертор, типы силовых инверторов, как работает силовой инвертор и его принципиальную схему.

Что такое инвертор?

Инвертор мощности представляет собой электрическое устройство, которое «преобразовывает» источник постоянного тока (обычно аккумулятор 6 В, 12 В, 24 В или 48 В) в стандартное напряжение 230 В переменного тока с частотой 50 Гц или 120 В переменного тока с частотой 60 Гц, или, другими словами, силовой инвертор потребляет Вход постоянного тока и выходы переменного тока с более высоким напряжением, чем на входе.

Инвертор имеет ограниченную выходную мощность, а также ограниченное время работы, т. е. до тех пор, пока источник постоянного тока (батарея) не разрядится. Мы можем питать инвертор не только от батарей; мы также можем использовать солнечные батареи, небольшие гидрогенераторы постоянного тока, ветряные мельницы и даже топливные элементы, но, как правило, большинство инверторов, которые мы можем найти в домах и офисах, используют свинцово-кислотные батареи с глубоким разрядом или литиевые батареи.

Какие бывают инверторы?

Силовой инвертор можно классифицировать следующим образом:

1) Форма выходной волны переменного тока.

2) Трансформаторная техника.

Классификация по форме выходного сигнала переменного тока:

Инвертор мощности можно классифицировать по форме выходного сигнала переменного тока. Инверторы мощности выдают чистую синусоидальную волну, прямоугольную волну и модифицированную синусоиду. Ниже приведены иллюстрации и описание:

Прямоугольная волна:

Прямоугольный тип является самым шумным из трех, но его очень легко спроектировать, это был первый тип инвертора, который достиг преобразования постоянного тока в переменный без каких-либо механических частей несколько десятилетий назад, до этого мы использовали двигатель постоянного тока и двигатель переменного тока. генераторы и назывались электромеханическими инверторами.

Инвертор прямоугольной формы подходит для резистивных нагрузок, нагрузок, использующих импульсные источники питания для преобразования переменного тока в постоянный, таких как зарядные устройства, и небольших индуктивных нагрузок, потребляющих мощность менее 100 Вт, таких как настольные вентиляторы, потолочные вентиляторы BLDC. Прямоугольный инвертор производит гудящий шум в индуктивных нагрузках.

Модифицированная синусоида:

Модифицированная синусоида иногда также называется модифицированной прямоугольной волной. Форма волны имеет ступенчатую форму для снижения шума на выходе, это достигается введением паузы перед сменой полярности переменного тока; шаг может состоять из нескольких шагов для дальнейшего снижения шума.

Модифицированную синусоиду проще спроектировать, чем чистую синусоиду, и она также экономична. Этот тип инвертора может поддерживать большинство нагрузок переменного тока, но на некоторых индуктивных нагрузках, таких как двигатели, вентиляторы, мы можем слышать (жужжание) жужжание от его обмотки катушки а также нагревается немного больше, чем чистая синусоида. Все несинусоидальные инверторы, доступные на рынке, относятся к этому типу.

Синусоида:

Синусоида является наименее шумным инвертором, когда речь идет о шуме на его выходе. Их сложно проектировать и они дороги по сравнению с двумя другими типами. Его выходная волна аналогична или идентична сети переменного тока, и все типы нагрузок переменного тока подходят для этого типа инвертора.

Классификация по технологии трансформатора:

Инверторы можно классифицировать по типу трансформатора:

1) Трансформатор с железным сердечником.

2) Трансформатор с ферритовым сердечником.

Железный сердечник: Как следует из названия, в инверторе используется трансформатор с железным сердечником для преобразования переменного тока низкого напряжения в переменный ток высокого напряжения, а преобразование выполняется с частотой 50 Гц или 60 Гц. Трансформаторы с железным сердечником громоздки и весят больше, этот тип инвертора используется там, где вес или мобильность не являются проблемой, например, при установке инвертора в домах и офисных зданиях.

Как работает инвертор:

Любое энергоснабжение имеет следующие основные этапы:

1) DC Source

2) Осциллятор

3) Amplifier

4) Трансформатор (шаг вверх)

4) (шаг) ) Система обратной связи

Источник постоянного тока:  Это может быть любой источник постоянного тока, такой как батарея, солнечная панель, ветряная мельница и т.  д. выходная частота определяется как 50/60 Гц.

Усилитель: Усилительный каскад отвечает за усиление слабого сигнала от генератора. Усилительный каскад состоит из мощных транзисторов или МОП-транзисторов.

Повышающий трансформатор: Повышающий трансформатор отвечает за преобразование переменного тока низкого напряжения от усилительного каскада в переменный ток высокого напряжения (230 В или 120 В).

Обратная связь:  Этап обратной связи отвечает за выборку выходного напряжения и подачу его на генератор для автоматической коррекции напряжения.

Схема цепи:

Предупреждение: Выходное напряжение составляет 230 В переменного тока, необходимо соблюдать крайнюю осторожность при создании прототипа, а также при его использовании.

Описание схемы:

Предлагаемая схема проста и состоит из нескольких активных и пассивных компонентов. Вышеупомянутая схема инвертора имеет все этапы, описанные в предыдущем разделе, за исключением каскада обратной связи, и без него этот инвертор работает без проблем, если только вы не перегружаете выход, что может значительно снизить выходное напряжение, но это не так. не причинять вреда инвертору.

IC 4047 сконфигурирован как нестабильный мультивибратор, который генерирует прямоугольные волны на контактах № 10 и 11. Частота этого каскада очень важна, так как она будет определять частоту выходного переменного тока. Используйте прилагаемый потенциометр 100K, чтобы довести выходную частоту до 50 Гц / 60 Гц в зависимости от вашей страны.

IC 4047 имеет один недостаток: когда напряжение батареи падает во время нормальной работы инвертора, выходная частота изменяется или, другими словами, выход IC 4047 зависит от напряжения. Чтобы решить эту проблему, мы использовали стабилизатор постоянного напряжения 7805, который обеспечивает постоянное напряжение 5 В для IC 4047.

Выходной сигнал IC 4047 подается на усилительный каскад, который состоит из биполярных транзисторов и полевых МОП-транзисторов. BJT отвечает за преобразование сигнала 5 В в сигнал 12 В, другими словами, усиление напряжения, поскольку полевой МОП-транзистор является устройством, управляемым напряжением, для эффективной работы ему требуется достаточное напряжение (выше 10 В).

МОП-транзистор отвечает за усиление тока; теперь на клемме стока полевых МОП-транзисторов напряжение и ток достаточны для питания трансформатора.

Трансформатор преобразует колебание 12 В в выходное напряжение 230 В переменного тока. На выходе трансформатора подключен металлооксидный варистор или металлооксидный варистор, предназначенный для подавления любых всплесков высокого напряжения, которые трансформатор может выдать во время запуска инвертора, а также при включении и выключении нагрузки. Пожалуйста, не игнорируйте этот компонент; это для защиты подключенных нагрузок.

Предохранитель на 5 А подключен между центральным выводом трансформатора и источником питания +12 В, это предотвратит короткое замыкание, если каскад генератора не запустится.

Максимальная выходная мощность инвертора составляет 45 Вт для трансформатора 9 В / 5 А, и вы можете увеличить выходную мощность, модернизировав трансформатор до 10 А или 15 А или более. Пожалуйста, увеличьте номинальный ток предохранителя соответственно. Используйте аккумулятор емкостью не менее 7 Ач или более.

Какие типы нагрузок я могу подключить к этому инвертору?

Вы можете подключать любые резистивные нагрузки, такие как вольфрамовая лампа, индуктивные нагрузки, такие как настольный вентилятор мощностью менее 100 Вт (можно услышать жужжание), нагрузки, использующие импульсные источники питания, такие как адаптеры переменного тока в постоянный, зарядные устройства, светодиодные лампы и светодиодные планки. и т. д.

ПРИМЕЧАНИЕ. Следует немедленно отключить любую нагрузку, если она неправильно работает с выходом этого инвертора, и с этим инвертором НЕ следует использовать медицинские или спасательные устройства.

Автор blogthor

Как построить инвертор постоянного тока в переменный

Инвертор мощности — это устройство, которое может преобразовывать источник постоянного тока (обычно от батареи) в переменный ток высокого напряжения (110–220 В).

Инверторы мощности

обычно используются для создания резервного источника питания от комплекта 12-вольтовых батарей на случай отключения электроэнергии. Они также используются в системах, где электроэнергия обеспечивается солнечными панелями или ветряными генераторами. Силовые инверторы также являются важной частью источников бесперебойного питания.

Как работают инверторы мощности

Инверторы мощности варьируются от простых самодельных схем, использующих несколько транзисторов и трансформатор, до дорогих коммерческих устройств, использующих микроконтроллеры для генерации синусоидальных волн ШИМ.

Важно рассчитать ток, который может обеспечить инвертор мощности. В противном случае инвертор мощности не сможет обеспечить достаточный ток для питания ваших устройств. Для этого найдите номинальную мощность инвертора в ВА и номинальное напряжение. Например, если выходная мощность инвертора рассчитана на 100 ВА и 110 В, выходной ток будет 100 ВА / 110 В = 0,9. A.

ПРЕДОСТЕРЕЖЕНИЕ: Этот проект предполагает работу с высоким напряжением. Этот проект следует создавать только в том случае, если вы обучены работе с высоковольтной электроникой. Невыполнение этого требования может привести к возгоранию, травмам или даже смерти.

Как собрать инвертор

Мы собираемся построить инвертор, который получает питание от 12-вольтовой батареи и выдает переменный ток 110/230 В. Схема показана на блок-схеме ниже.

Вот принципиальная схема:

Генератор 50 Гц обеспечивается таймером 555. Транзистор Q1 представляет собой инвертирующий транзистор, обеспечивающий фазовый сдвиг на 180º. Частота регулируется потенциометром R5. Его можно установить на 50 Гц или 60 Гц.

К выходу таймера 555 подключена полумостовая схема MOSFET. Транзисторы MOSFET включаются и выключаются прямоугольным сигналом, генерируемым таймером 555.

Я обнаружил, что МОП-транзисторы должны быть с низким Rds, например, МОП-транзистор IRF540 или МОП-транзистор IRLZ44. Для них также понадобится теплоотвод.

Стоки МОП-транзисторов подключены к сторонам +12В и -12В сетевого трансформатора Т1. Поскольку T1 является индуктивной нагрузкой, нам нужно иметь два обратноходовых диода (D1 и D2), чтобы предотвратить всплески обратной ЭДС, которые могут убить МОП-транзисторы.

Размер сетевого трансформатора и величина тока, который может быть получен от батареи, определяют доступную мощность переменного тока. Но в целом, если у вас есть трансформатор 100 ВА, 110 В, то вы сможете приблизиться к 100 ВА / 110 В = 0,9.О. Это близко только потому, что КПД трансформатора, вероятно, будет около 70%, поэтому в действительности выходной ток будет ближе к 0,63 А.

Когда я построил эту схему, я использовал 12-вольтовую батарею, обеспечивающую ток 4,5 А. Инвертор мощности выдавал около 190 В переменного тока, чего было достаточно, чтобы довольно ярко питать 60-ваттную лампу накаливания.

Чтобы проанализировать схему более подробно, я подключил затворы МОП-транзисторов к осциллографу, чтобы сравнить формы сигналов на выходе и входе схемы МОП-транзистора.
