Осциллятор для сварочного аппарата своими руками: схема и подробное описание

Екатерина

Сваривая аргоном (или любым иным способом сварки) нержавеющую сталь и цветные металлы начинающим сварщикам сложно поддерживать стабильное горение дуги. Такая проблема встречается даже у опытных мастеров, это обусловлено особенностями металла и типа сварки, используемого в работе. Чтобы облегчить задачу можно использовать осциллятор сварочный. Это крайне полезное приспособление, которое используют и домашние умельцы, и мастера на заводе.
Можно купить это устройство в магазине, но мы предлагаем вам сделать осциллятор своими руками.  Это не сложно, особенно, если вы обладаете минимальными знаниями электротехники. В этой статье мы подробно расскажем, как сделать осциллятор для сварки своими руками.

Содержание статьи

  • Конструкция сварочного осциллятора
  • Принцип действия
  • Как самому сделать осциллятор
  • Вместо заключения

Конструкция сварочного осциллятора

Сварочные осцилляторы универсальны: они работают и с переменным, и с постоянным током. Суть работы осциллятора заключается в повышении напряжения и повышении частоты электрического тока, оба этих процесса происходят одновременно.

Принцип действия

Для лучшего понимания мы разделили этапы работы осциллятора на две стадии:

  • Стадия 1. Напряжение проходит по обмотке повышающего трансформатора и затем поступает на конденсатор, тем самым заряжая его. У каждого конденсатора есть своя величина емкости тока, поэтому он мгновенно выдает ток на разрядник, когда заряжен до необходимой величины.
  • Стадия 2. Происходит так называемый пробой — резкое возрастание силы тока. Колебательный контур становится закороченным, что приводит к появлению тех самых затухающих колебаний или импульсов. Эти колебания формируют ток высокой частоты, который затем из катушки и блокировочного конденсатора переходит на сварочную дугу.

Это интересно! Благодаря своему устройству блокировочный конденсатор свободно пропускает через себя высокочастотный ток с большим напряжением. При этом он не пропускает ток с низким значением из-за большого сопротивления. Это очень полезная особенность, она защищает осциллятор от короткого замыкания, которое может появиться из-за сварочного аппарата.

Вот и все. В осцилляторе не происходит никаких сложных процессов и нет никаких особенных компонентов. Вся его работа основана на принципах элементарной электротехники. Даже если вы далеки от работы с электрикой, мы рекомендуем изучить эту область. Так вы расширите свои профессиональные навыки и будете лучше понимать принципы электросварки.

Как самому сделать осциллятор

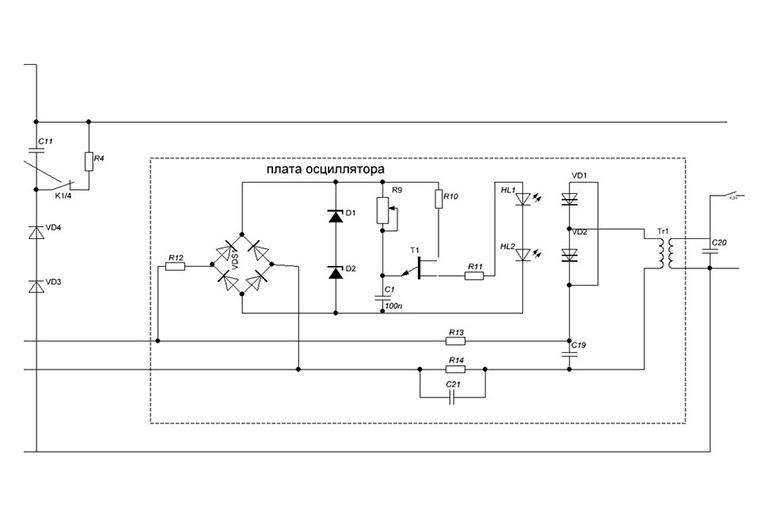

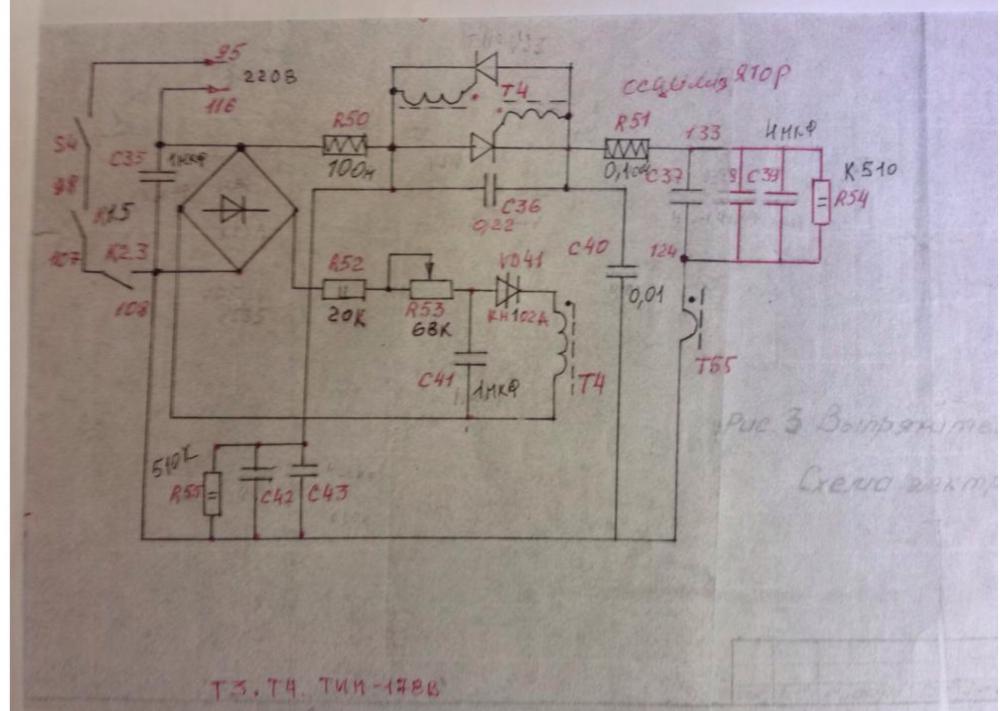

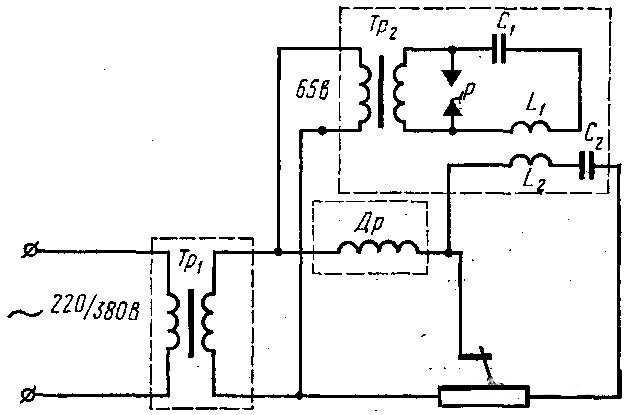

Ниже представлена детальная схема осциллятора для сварки алюминия или иных металлов. Основным элементом схемы является трансформатор, именно он способствует увеличению напряжения с 220 В до необходимого значения.
Также есть колебательный контур, он является одним из важнейших компонентов. В контуре обязательно должен быть блокировочный конденсатор. В колебательный контур также входит разрядник и катушки зажигания. Сам контур генерирует затухающие импульсы высокой частоты, что впоследствии упрощает зажигание сварочной дуги и поддерживает ее стабильное горение.

В нашем осцилляторе основным элементом управления будет специальная кнопка. Она отвечает за включение разрядника и одновременную подачу газа в сварочную зону. Плюсовой и минусовой контакт являются выходными. Плюсовой подается к горелке сварочного аппарата, а минусовой подается к свариваемой детали.
Осцилляторы, изготовленные на заводе или дома своими руками, могут работать по одному из двух принципов: принципу непрерывного или принципу импульсного действия. Первый принцип менее эффективен, поскольку такие осцилляторы нужно использовать с дополнительными устройствами, защищающими от перенапряжения. Импульсное действие предпочтительнее. Такие осцилляторы обеспечивают хорошее горение дуги на протяжении всей работы.
Если вы часто используете в своей работе самодельный осциллятор для сварки алюминия своими руками, то отнеситесь серьезно к технике безопасности. Порой «самоделки» начинающих сварщиков могут работать некорректно, что приводит к печальным последствиям. Не важно, для каких целей вы используете осциллятор: для аргонной сварки на производстве или мелкого домашнего ремонта. В любом случае, нужно соблюдать технику безопасности. При сборке осциллятора используйте только качественные комплектующие и проведите небольшой тест перед началом серьезных сварочных работ.

Вместо заключения

Такое нехитрое приспособление значительно упрощает сварку цветных металлов и нержавейки, ускоряет рабочий процесс и в целом позитивно влияет на качество получаемого сварного шва. Как видите, сделать осциллятор своими руками очень просто, особенно, когда есть наглядная схема. Покупка готового осциллятора в магазине может оказаться довольно дорогостоящей, а это критично для новичков, или мастеров, использующих осциллятор нечасто.

Обязательно попробуйте изготовить это устройство самостоятельно и делитесь этой статьей в социальных сетях. Опытные сварщики могут рассказать в комментариях о своем опыте, как сделать осциллятор для сварки своими руками. А также могут поделиться, какая схема осциллятора для сварки алюминия проще и понятнее. Желаем удачи!

Похожие публикации

Как сделать для сварки осциллятор своими руками?

Сварочный осциллятор прежде всего необходим для проведения сварочных работ в различных сферах производства. Осциллятор полезен тем, что может использоваться как в промышленном производстве, так и в быту. Механизм действия осциллятора заключается в поджигании сварочной дуги. Между тем, во время работы поддерживается стабильная подача пламени. Наиболее часто используемым осциллятором является аппарат марки ОП-240.



Так как сварка незаменима во многих сферах производства и бытовых работах, то спрос на осцилляторы всегда велик. Но его вовсе необязательно покупать. Осциллятор своими руками изготовить не так сложно. Для этого лишь потребуются необходимые материалы и соблюдение приведенных ниже рекомендаций.

Принцип работы

Изготовленный осциллятор для инвертора своими руками или же купленный аппарат используется с целью стабильной работы сварочной дуги. Частота составляет 50 Гц при номинальном напряжении работы 220 В. На выходе же эти параметры могут увеличиваться до 150000-300000 Гц и 2500-3000 В соответственно. При такой работе осциллятор создает импульсы длительностью до нескольких десятков микросекунд. Подобные параметры работы, когда высокочастотный ток проходит в сварочную цепь, обусловлены и соответствующей мощностью — 250-350 Вт.

Состав

При таких характеристиках сделанный осциллятор алюминия своими руками обладает теми возможностями, которые соответствуют проведению сварочных производственных или ремонтных работ в быту. С его помощью можно производить сварку алюминия и других металлов.

Рассмотрим электрические составляющие осциллятора:

  • разрядник;
  • две катушки дросселей;
  • трансформаторы: простой и высокочастотный;
  • колебательный контур.

Контур, состоящий из конденсатора и высокочастотного трансформатора, генерирует затухающие искры.

Для чего необходим конденсатор?

Конденсатор в этой цепи выполняет важную функцию по защите самого устройства и выполняющего сварку рабочего от различных травм, вызванных воздействием электричества. В случае пробоя происходит размыкание электрической цепи за счет специального предохранителя. Он и служит защитным элементом. Совместная работа аппарата и осциллятора происходит по следующему алгоритму. Напряжение подается сквозь трансформатор на конденсатор. Таким образом оно заряжает его. При полной зарядке конденсатор передает разряд тока на разрядник, от чего образуется пробой. Тем временем колебательный контур закорачивается. Весь этот процесс вызывает колебания по резонансному принципу. Но они тут же затухают. Высокочастотный ток для резонансных колебаний поступает на сварочную дугу, минуя конденсатор и катушку.

Не забываем о том, что устройство блокировочного конденсатора обуславливает прохождение через него высокочастотного тока, вследствие чего имеются высокие значения напряжений. За счет сопротивления вместе с блокировкой тока конденсатором осциллятор защищен от коротких замыканий.

Как происходит процесс?

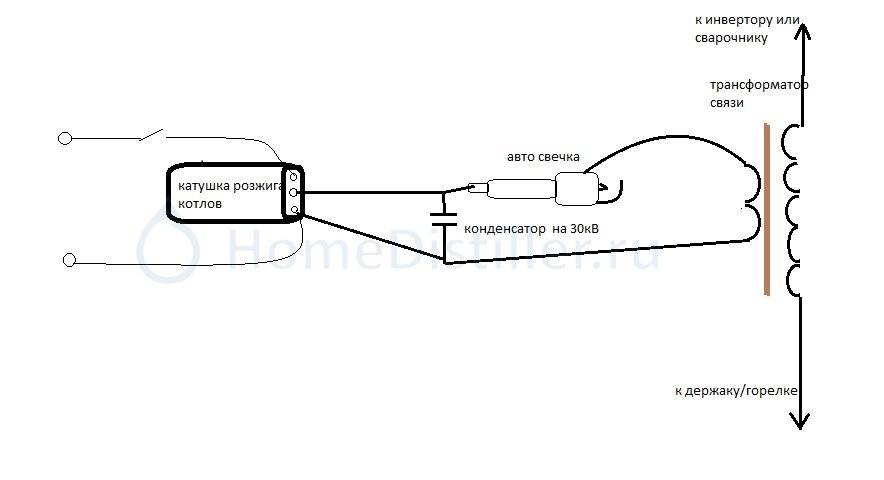

Чтобы сделать осциллятор собственноручно, будет необходим высоковольтный трансформатор. Он требуется для повышения напряжения. Также не обойтись без кнопки на грелке. Она служит как для подачи газа на сопло плазмообразующей дуги, так и для управления отжига. Все это предохраняет металл от воздействия кислорода и дает возможность образоваться аргоновой среде, в которой непосредственно и происходит процесс сваривания металла. Процесс работы происходит следующим образом. После нажатия на кнопку управления загорается разрядник, создающий частоту импульсов. За это полностью отвечает имеющийся высоковольтный трансформатор. Высокомагнитное поле создается через дугу, после чего преобразовывается благодаря катушке. Последняя изготовляется путем наматывания обычным сварочным кабелем.

Эта конструкция имеет два выхода – плюс и минус. Оба они проходят через трансформатор. Однако первый идет на горелку, а вот второй – на деталь. После нажатия на кнопку управления газ через клапан поступает в горелку. Это является стартом процесса сварки. Также любой осциллятор, будь он заводской или самодельный, должен иметь конденсатор.

Перед тем как взяться конструировать осциллятор для сварочных работ своими руками, следует заблаговременно ознакомиться с чертежами его конструкции. При наличии даже начальных знаний в области электротехники это не составит особых проблем. Кроме того, желателен опыт конструирования. Занимаясь изготовлением осциллятора самостоятельно, следует помнить, что нужно соблюдать технику безопасности. Так как существует риск поражения током.

Порядок изготовления

Для того чтобы сваривать преимущественно алюминиевые детали, можно изготовить сварочный осциллятор своими руками. Для монтажа используется одна из наиболее часто используемых схем:

1. Первым делом необходимо подобрать надежный трансформатор, чтобы он мог обеспечивать увеличенную подачу напряжения от номинальных 220 до 3000 В.
2. После этого производим установку разрядника, пропускающего искру.
3. Далее, подсоединяем другой важнейший элемент — колебательный контур с блокировочным конденсатором, генерирующим импульсы высоких частот.

Вот и все, осциллятор готов. Главной частью схемы этого устройства является колебательный контур. В его составе должен обязательно присутствовать блокировочный конденсатор. Колебательный контур, в состав которого также входит катушка индуктивности и разрядник, необходим для генерирования импульсов. С их помощью сварочная дуга зажигается значительно проще. Купленный или изготовленный осциллятор своими руками может быть импульсного и непрерывного действия. Но последний вариант менее эффективен. Кроме того, потребуется наличие дополнительного устройства, необходимого для защиты от большого напряжения.

Правила изготовления

Таким образом, если аппарат планируется использовать исключительно в быту, то лучше всего изготовить осциллятор для сварки своими руками, поскольку его приобретение у производителя и дилера обойдется весьма недешево. В довершение к этому необходимо обладать навыками сборки подобных устройств и знаниями электрической техники. Если вы намереваетесь изготовить осциллятор своими руками, нужно уделять внимание на только правильной сборке, но и грамотной эксплуатации этого устройства. Ведь прибор работает от электричества. И при несоблюдении техники безопасности велик риск получения травмы. Следует тщательно подходить к сборке электрических схем и применять только те детали, которые полностью подходят по своим характеристикам. Если следовать всем рекомендациям, сделать осциллятор собственноручно будет не слишком сложно. Вам лишь потребуются все необходимые инструменты и материалы.

Заставить СУПЕР ПРОСТОЙ ГЕНЕРАЛ колебаться – ДЕЛО САМ

СУПЕР ПРОСТОЙ ГЕНЕРАЛ продолжает вызывать головную боль, потому что, хотя это СУПЕР ПРОСТАЯ ЦЕПЬ (и СУПЕР ДЕШЕВАЯ; активный компонент стоит пару центов), это не обязательно СУПЕР ПРОСТАЯ КОНСТРУКЦИЯ , как можно увидеть в повторяющихся темах «проблемы с генератором» на этом форуме.

Итак, я решил опубликовать несколько предложений о том, как построить осциллятор шаг за шагом, таким образом, который, по крайней мере, скажет вам, удалось ли вам заставить его колебаться. Я тестировал это с различными транзисторами, и у меня никогда не было проблем с работой.

Для этого упражнения вам потребуется следующее:

  • Макетная плата или другое средство соединения проводов и ножек компонентов друг с другом.
  • Транзистор NPN со слабым сигналом, напр. 2N3904, BC547 или аналогичный.
  • Относительно большой электролитический конденсатор (в идеале 1000 мкФ, но, например, 470 мкФ также подойдет)
  • Резистор 1k.
  • Светодиод (подойдет любой одноцветный светодиод, не RGB и не изменяющие цвет).
  • Источник напряжения, который может обеспечить не менее 15 В. В идеале вы должны использовать лабораторный источник питания, но если у вас его нет, попробуйте два 9Батареи V последовательно. 12 В может не хватить.
  • (необязательно, но настоятельно рекомендуется) вольтметр.

(Чтобы перейти к аудиовыходу, вам также понадобится резистор 100 кОм для выхода, конденсаторы меньшего размера и потенциометр, но это на потом)

Сначала используйте вольтметр для измерения напряжения питания, чтобы убедиться, что вы знаете с каким напряжением вы работаете. Как уже упоминалось, 15 В — хорошее начало, если у вас есть лабораторный источник питания, в противном случае 18 В легко получить от двух 9-вольтовых батарей. Вы можете выйти за рамки этого, но я бы оставил его ниже 25 В или около того.

На приведенных ниже рисунках подача представлена ​​кружками и символами.

image1573×560 38,4 КБ

Затем отключите питание (или отсоедините батареи) и подключите последовательно резистор и светодиод:

image1647×521 44,9 КБ убедитесь, что светодиод горит. Как только он загорится, измерьте напряжение на светодиоде. Обычно оно должно быть 2-3 В, в зависимости от того, какой у вас светодиод. Если вы измерите напряжение на резисторе, оно должно показать напряжение питания минус напряжение светодиода.

Теперь снова отключите питание и вставьте конденсатор между резистором и светодиодом. Обратите внимание на полярность; сторона – обычно более четко обозначена на конденсаторе и должна идти к светодиоду и источнику -.

изображение 1672×373 31,6 КБ

Включите питание. Сначала светодиод загорается, но через некоторое время гаснет. Затем выключите питание, немного подождите и снова включите его. Светодиод снова загорится. (Если у вас конденсатор большего размера, вам может потребоваться подождать десять или более секунд, чтобы дать конденсатору возможность разрядиться достаточно, чтобы светодиод снова загорелся). Если вы продолжите это делать, вы станете переключающим устройством релаксационного генератора. Поздравляю!

Если вы измерите напряжение на конденсаторе при включенном питании, то он покажет вам напряжение питания или близкое к нему — конденсатор полностью заряжен, и на светодиод не осталось напряжения. Если отключить питание, то может держать это напряжение довольно долго. Чтобы не повредить вещи, нам нужно исправить это, прежде чем двигаться дальше, разрядив конденсатор. Это ВАЖНО, поэтому повторю более крупным шрифтом:

ВАЖНО : Прежде чем продолжить, вам необходимо разрядить конденсатор. Отключите питание и приложите щуп вольтметра, или отвертку, или кусок неизолированного провода, или какой-либо другой кусок металла поперек выводов конденсатора и подержите их там некоторое время. Если вы хотите перепроверить, что у вас получилось, измерьте напряжение между выводами конденсатора; он должен быть близок к нулю (нормально несколько мВ).

Сделав это (вы сделали это, верно?), мы, наконец, готовы превратить схему в осциллятор, добавив в схему электронный переключатель. Найдите распиновку для типа транзистора, который у вас есть (т. е. какой вывод какой; в идеале вы можете сделать это, просмотрев техническое описание транзистора, их легко найти в Интернете), и определите эмиттер (E), коллектор (C) и базовые (B) штифты. Я опубликую некоторые общие распиновки ниже.

Отрежьте базовый штифт, он вам не нужен, и если оставить его торчащим, но не подключенным, это может испортить вещи (но если вы хотите поэкспериментировать, вы можете пропустить этот шаг).

Убедитесь, что питание отключено, а конденсатор разряжен (конденсатор вы разряжали ранее, верно? — просто проверяем, так как это действительно важно), и подключите транзистор к конденсатору, эмиттером к +, вот так:

image1673×823 58,9 КБ

Включите питание. Светодиод должен мигать или пульсировать с частотой от одного импульса каждые две секунды до нескольких импульсов в секунду, в зависимости от напряжения, транзистора и конденсатора.

Здесь происходит зарядка конденсатора со скоростью, контролируемой резистором, и как только напряжение на конденсаторе (и транзисторе) становится достаточно высоким, транзистор включается (из-за свойства транзистора с немного неясным названием «обратный лавинный срыв»). Это очень быстро разряжает конденсатор через транзистор, пока напряжение не упадет настолько, что транзистор снова выключится, и цикл начнется заново.

Вот снимок осциллографа колебаний 2N3904, измеренный на выводах транзистора/конденсатора. Обратите внимание, как напряжение поднимается до 10,7 В, а затем сразу же падает до 7,4 В, когда транзистор открывается, после чего он выключается, и конденсатор снова начинает заряжаться. Это не зависит от напряжения питания, в определенных пределах.

image1280×960 262 КБ

(То есть, если конденсатор разряжается через транзистор при нормальной работе, почему было так важно разряжать конденсатор раньше? Разница в том, что при последовательном подключении только светодиода конденсатор будет заряжаться до полное напряжение питания, как только светодиод выключается, в то время как с транзистором в цепи это не так далеко; эта разница в заряде может быть катастрофической).

Как только вы увидите, что он мигает, выключите питание и добавьте остальные компоненты в схему LMNC. Вы можете начать с потенциометра и проверить схему мигания, прежде чем двигаться дальше. Затем замените конденсатор на конденсатор меньшего номинала (соотношение линейное, поэтому конденсатор в 1000 раз меньше означает колебание в 1000 раз быстрее) и, наконец, добавьте выходной резистор. Удачи!

Знакомство с синтезом своими руками | Bleep Labs

Центральная страница системы Rad-Fi.

Привет!
Я доктор Блип.

Это руководство для начинающих о том, что такое синтез своими руками, номенклатуре и используемых деталях, а также о том, как начать создавать свои собственные схемы.
Если вы хотите, чтобы ваши комплекты Rad-Fi издавали невероятный шум, это руководство не требуется, но если вы заинтересованы в том, чтобы сделать следующий шаг в создании собственных электронных штуковин, это поможет вам начать работу.

Вам не нужно слишком много знать об электронике, чтобы создавать шум, точно так же, как вам не нужно знать химию и материаловедение, чтобы рисовать.

Начало работы

Чтобы начать шуметь, нужно не так много инструментов.

Инструменты
Все, что нужно для работы с макетом, — это такие плоскогубцы. Вы также можете использовать маленькие плоскогубцы и бокорезы.
Если вы паяете, ознакомьтесь с нашим руководством.

Усилитель
Большинству схем требуется усилитель для управления динамиком. Гитарный или клавишный усилитель — идеальный вариант, но если у вас еще нет музыкального оборудования, вот несколько вариантов.

Вы не можете превзойти стоимость окупаемости старых компьютерных динамиков с питанием . В комиссионных магазинах их полно, а новые тоже дешевые.

Можно использовать домашнюю стереосистему, ресивер, Hi-Fi и т. д., но не рекомендуется.
Старая стереосистема будет работать нормально, но не рекомендуется подключать самодельные носильщики к ресиверу HDMI за 400 долларов. Они предназначены для оборудования линейного уровня с низким импедансом, поэтому, возможно, потребуется включить их очень высоко, чтобы услышать вашу схему. Вы также рискуете получить повреждения, если направите на него слишком сильный сигнал, но если у вас есть старый приемник, о котором вы не беспокоитесь, сделайте это.

Наушники можно использовать, но их не следует подключать напрямую к устройству, так как они могут легко повредить их и ваши уши. Используйте миксер и убедитесь в уровне, прежде чем надевать их на уши.

Сделай сам! Вот классическая схема на 386 ампер. Его очень легко сделать, он звучит прилично громко и хорошо искажает.
Вы также можете начать с готового модуля усилителя, такого как TA2024. Звучит отлично, очень громко и чисто. Вам просто нужно подключить вход и регулятор громкости и, возможно, буфер.

Если у вас есть несколько вещей, которые вы хотели бы использовать одновременно, и ваш усилитель имеет только один вход, можно использовать простой микшер .

Аудиокабели и адаптеры

Большинство усилителей имеют входы 1/4″. если вы используете 1/8″ на своем устройстве, вам понадобится адаптер.

По большей части вам не придется беспокоиться о стерео или моно. Любые кабели будут работать, как обычно, вы будете делать моносигналы для моноусилителей.

Питание
Переменный ток исходит от стены и может быть опасным. Постоянный ток от аккумуляторов и адаптеров переменного/постоянного тока намного безопаснее и используется в домашних условиях.
Самое важное, что нужно помнить, это правильное подключение напряжения и заземления. Если их перевернуть или соединить напрямую друг с другом, детали могут очень быстро нагреться до точки обжига пальцев.

Всегда используйте указанное напряжение. Светодиод почти мгновенно загорается при подаче 9 вольт напрямую. Чип, который требует 5 В, например ATMEGA328, используемый в проектах Arduino, будет поврежден чем-либо выше 5 В или если контакты питания и заземления перевернуты.

Регуляторы напряжения используются для подачи именно того напряжения, которое вам нужно. Их легко использовать, если вы правильно их подключите и используете правильные компоненты, указанные в техническом описании.
Система Rad-Fi использует надежный регулируемый источник питания 5 В с защитой от короткого замыкания, поэтому вам не о чем беспокоиться.

Дополнительная информация о напряжении и токе.

Электронные компоненты

Вот обзор некоторых деталей, используемых в Rad-Fi и других наборах для самостоятельной сборки.

Резисторы
ограничивают ток. Измеряются в омах, которые обозначены цветными полосами. Вам не придется расшифровывать их для наборов Rad-Fi, но полезно знать, как читать цветовые коды (или просто использовать для этого Wolfram).

Потенциометры
представляют собой переменные резисторы. Они увеличивают сопротивление между средним и правым контактами при повороте по часовой стрелке, уменьшают его между средним и левым и наоборот против часовой стрелки.
Потенциометр имеет собственную небольшую печатную плату, что упрощает его использование на макетной плате. Все те, что входят в этот комплект, имеют сопротивление 20 кОм.

Фотоэлементы
также являются переменными резисторами, но они изменяются в зависимости от количества падающего на них света. Больше света, меньше сопротивление.

Конденсаторы
могут накапливать и фильтровать ток. Они позволяют пропускать изменяющийся ток, но не статический ток.
Керамические колпачки , два слева, являются неполярными, что означает, что их можно использовать в любом направлении. Значение указано сбоку простым кодом (104 = 0,1 мкФ [микрофарад]; 102 = 1 нФ [нанофарад]).
Электролитические колпачки , справа, полярные, отрицательная сторона отмечена полосой и меньшей ножкой. Значение указано сбоку.

Транзисторы
Блок электроники. Чтобы упростить, они могут действовать как переключатели или усилители. Смотрите здесь для подробного объяснения.

CC Sparkfun

ИС, также известные как микросхемы
Интегральные схемы представляют собой совокупность десятков или миллиардов транзисторов и других компонентов. Существует множество типов микросхем, но мы сосредоточимся на простых и аналоговых, таких как операционный усилитель и шестнадцатеричный триггер Шмитта, а также цифровая микросхема ATMEGA328, используемая в Arduino UNO.

Кристаллический осциллятор
Как следует из названия, он содержит магический кристалл, который колеблется с очень определенной частотой. Цифровые чипы, такие как ATMEGA328, нуждаются в них для работы.

Диоды
Разрешить ток может течь через него только в одну сторону, но не в другую.

Светодиоды
Светоизлучающие диоды излучают свет, когда ток проходит в правильном направлении. Не подключайте их напрямую к источнику питания, так как напряжение, превышающее их номинальное напряжение, повредит их. Как и любой диод, ток может течь через него только в одном направлении.
Катод или отрицательный вывод более короткий, также отмечен плоской выемкой сбоку самого светодиода.

Получение деталей

Получение нужных деталей с правильными значениями — одна из самых сложных задач при создании собственных синтезаторов.
В наши наборы для пайки и макетирования входят все детали, необходимые для их сборки, но если вам нужно что-то для ваших собственных творений:

У Sparkfun и Adafruit есть множество отличных наборов с подробными руководствами и инструкциями. Вы можете настроить большинство компонентов, инструментов и вещей, о которых вы даже не подозревали, что они вам понадобятся.

У Jameco есть отличные направляющие от Форреста Мимса, а также всевозможные детали.

У Mouser и Digikey есть миллионы деталей, но найти нужную может быть сложной задачей.

Строительные блоки синтезатора

Осциллятор
Звуковые волны представляют собой энергию, колеблющуюся вперед и назад на определенной частоте. Средняя до на фортепиано — это волна, колеблющаяся 261,63 раза в секунду. Громкость звука определяется тем, насколько далеко они колеблются вверх и вниз.
На струнном инструменте это происходит физически. Когда вы дергаете струну или ударяете по ней, вы можете видеть, как она вибрирует вперед и назад, а также вибрирует то, к чему она прикреплена, и, в свою очередь, перемещает воздух вокруг себя и производит звук.

Электронные схемы могут делать то же самое. Ток течет по цепи, и его можно заставить колебаться с помощью резисторов, конденсаторов, транзисторов и других компонентов. Затем этот колебательный ток можно усилить и подключить к динамику, чтобы заставить его вибрировать и воспроизводить звук.
Вы можете думать об этом так же, как форма гитары и натяжение струны создают определенный звук.

С электроникой все немного более непрозрачно и волшебно.

VCO или генератор, управляемый напряжением, является основным компонентом синтеза. Именно jsut и osc изменяют высоту тона в зависимости от количества поступающего на него напряжения. Генераторы в синтезаторе Patchable представляют собой своего рода цифровой ГУН. Популярным аналоговым VCO для самостоятельного изготовления является LM13700 OTA.

LFO буквально означает низкочастотный генератор, но используется для описания одного генератора, влияющего на другой.

Волновые формы
Генератор может создавать 4 основные формы волн. Существует бесконечное множество их вариаций, но хорошо знать типы спины. Это осцилляторы скорости звука модуалтаров, как здесь.

Усилитель
Усилитель может заставить колонки двигаться. Операционный усилитель (операционный усилитель) — это базовая ИС, которая может усиливать и ослаблять сигналы, а также фильтровать их и создавать собственный звук.

Секвенсор и огибающая
Звучит неинтересно, если только они не меняются. Секвенсор относится к чему-то, что инструктирует другое устройство, что делать с течением времени. Примерами этого может быть MIDI-секвенсор, который отправляет информацию о нотах, и его прародитель, пианино.
Конверт – то же самое, но на микроуровне. Это последовательность высоты тона, фильтрации или чего-то еще, применяемого к одной ноте. Это также вызывает ADSR для частей отдельной ноты, атаки, затухания, сустейна и релиза.

MIDI
Это цифровой способ управления синтезаторами. Эта технология существует с конца 70-х годов и до сих пор является неотъемлемой частью музыки. Это простой и мощный способ заставить устройства, клавиатуры, контроллеры, винтажные и современные синтезаторы, компьютеры, системы освещения и т. д. обмениваться данными. Он используется в синтезаторе Patchable и бесчисленных синтезаторах. (Подробнее в разделе ардунио).

Аналоговая/цифровая
Это два основных типа схем. Оба имеют свои сильные и слабые стороны при создании шума.

CMOS / Logic — Тип аналоговой схемы, которую синтезаторы DIY используют довольно часто, — это логические микросхемы, иногда называемые CMOS, названные в честь процесса, используемого для их изготовления. Существует множество различных типов логических микросхем, каждая из которых выполняет очень специфическую задачу. Есть счетчики, переключатели, ворота и т. д. Думайте о них как о математических операциях. По большей части они выпускают цифровые сигналы, например, прямоугольные или непрямоугольные, но это аналоговые устройства. Они не запрограммированы и не имеют процессора. Это наборы переходников и компонентов, которые выполняют простые операции.

Операционные усилители. Эти устройства могут усиливать, генерировать или фильтровать любой сигнал. Это то, о чем вы можете подумать, когда думаете об аналоговом, о чем-то, что можно настроить на бесконечно маленьком уровне без наложения или ограничений. Это может быть сделано для создания идеальной волны, но для этого потребуется много сложной схемы.

Arduino

Arduino — это аппаратно-программная среда для программирования определенного цифрового чипа. Он был разработан как простой способ выполнения сложных вычислительных задач.
Для наших целей мы можем сосредоточиться на том факте, что он отлично подходит для создания сложных, но менее точных звуков. Что неплохо.
Как и во всех разделах этого руководства, существуют гораздо более мощные, сложные и дорогостоящие (как с точки зрения времени, так и с точки зрения денег) способы msound, но вы действительно не можете превзойти стоимость, чтобы окупить Arduino.
Чтобы начать создавать свой собственный код, нужно научиться немного большему, чем для создания аналоговых схем, но существует так много доступного кода, что вам действительно нужно знать, как его использовать.
См. наше руководство по изменению кода Rad-Fi.

Гибка схем

Casper Electronics

Один из способов начать делать что-то своими руками — открыть старые клавиатуры и музыкальные игрушки и поковыряться в них. Так я заинтересовался возможностью сделать что-то своими руками и получить удовольствие от паяльника. Основная концепция — разведка.
