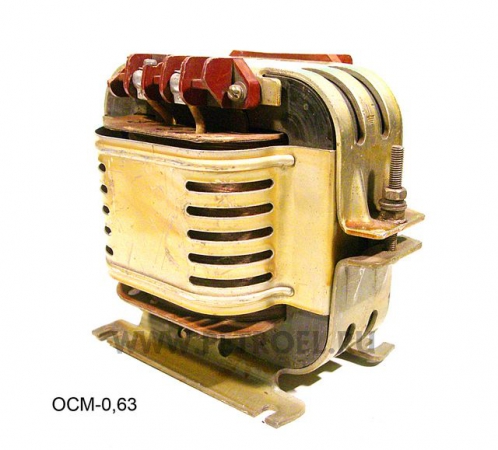

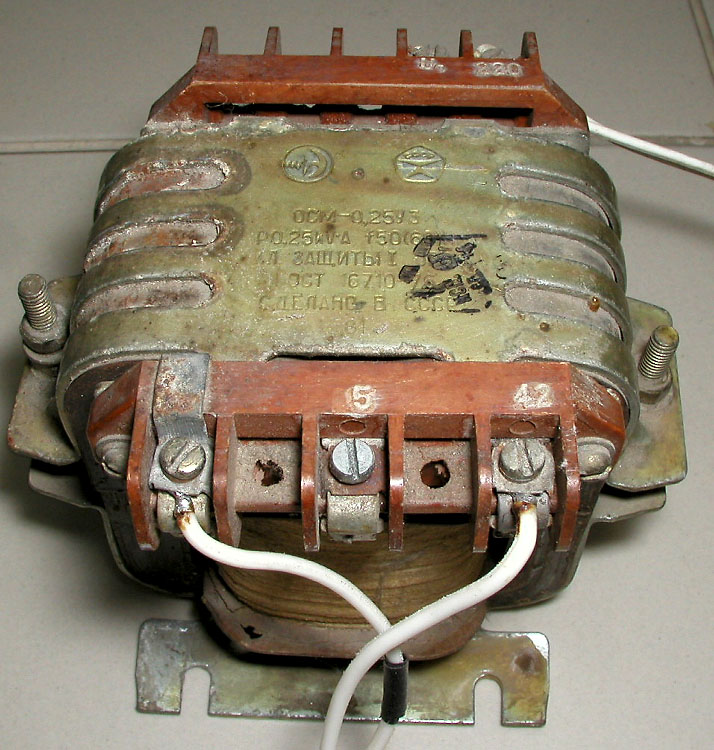

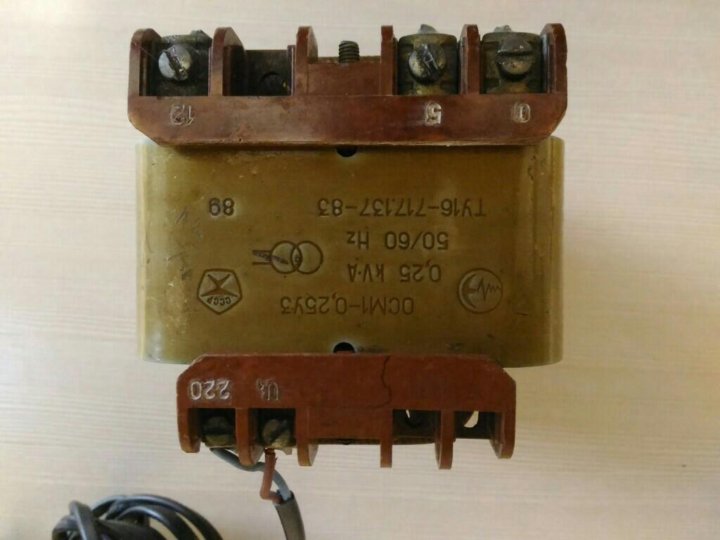

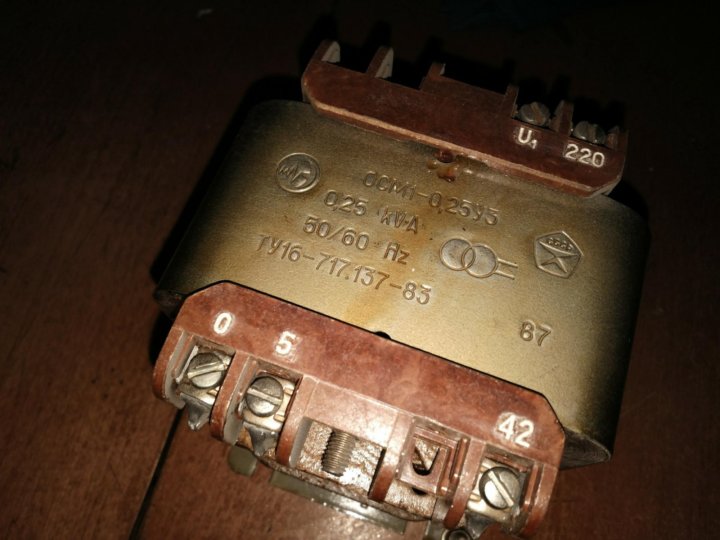

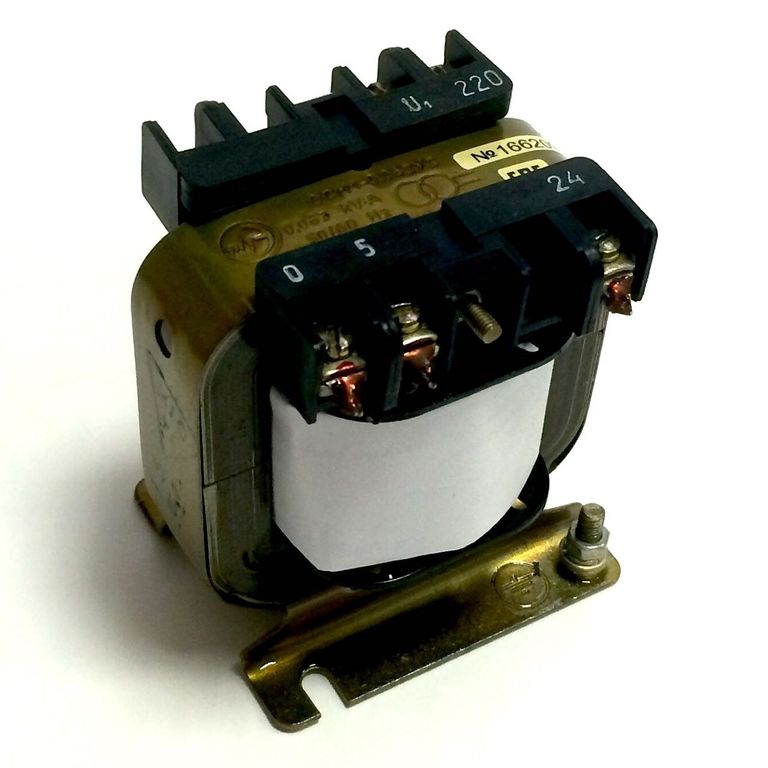

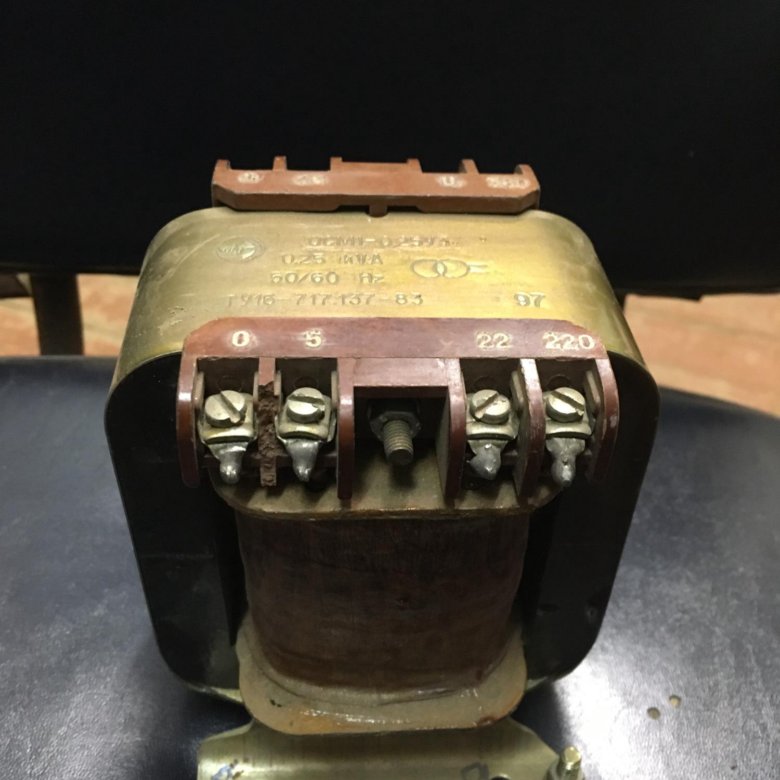

Трансформатор ОСМ1

Трансформатор ОСМ1 однофазный сухой многоцелевого назначения мощностью (по номиналам):

Трансформатор ОСМ1-0,063 кВА, трансформатор ОСМ-0,063 кВА

Трансформатор ОСМ1-0,1 кВА, трансформатор ОСМ-0,1 кВА

Трансформатор ОСМ1-0,16 кВА, трансформатор ОСМ-0,16 кВА

Трансформатор ОСМ1-0,25 кВА, трансформатор ОСМ-0,25 кВА

Трансформатор ОСМ1-0,4 кВА, трансформатор ОСМ-0,4 кВА

Трансформатор ОСМ1-0,63 кВА, трансформатор ОСМ-0,63 кВА

Трансформатор ОСМ1-1,0 кВА, трансформатор ОСМ-1,0 кВА

Трансформатор ОСМ1-1,6 кВА, трансформатор ОСМ-1,6 кВА

Трансформатор ОСМ1-2,5 кВА, трансформатор ОСМ-2,5 кВА

Трансформатор ОСМ1-3,0 кВА, трансформатор ОСМ-3,0 кВА

Трансформатор ОСМ1-4,0кВА, трансформатор ОСМ-4,0 кВА

Трансформатор ОСМ1-5,0 кВА, трансформатор ОСМ-5,0 кВА

Трансформатор ОСМ1-6,3 кВА, трансформатор ОСМ-6,3 кВА

Трансформатор ОСМ1-7,0 кВА, трансформатор ОСМ-7,0 кВА

Трансформатор ОСМ1-10,0 кВА, трансформатор ОСМ-10,0 кВА

Трансформатор ОСМ1-12,0 кВА, трансформатор ОСМ-12,0 кВА

Трансформатор ОСМ1-16,0 кВА, трансформатор ОСМ-16,0 кВА

Трансформатор ОСМ1-20,0 кВА, трансформатор ОСМ-20,0 кВА

Трансформатор ОСМ1-25,0 кВА, трансформатор ОСМ-25,0 кВА

Трансформатор ОСМ1-30,0 кВА, трансформатор ОСМ-30,0 кВА

напряжением первичной обмотки от 115 до 660 В, вторичных обмоток от 12 до 260 В предназначены для питания цепей управления, местного освещения, сигнализации и автоматики.

Трансформаторы устойчивы к воздействию ударных нагрузок с ускорением до 8g и вибрационных нагрузок в диапазоне частот 10 – 60 Гц с максимальным ускорением 2g.

Трансформаторы мощностью 1,6 и 2,5 кВА устанавливаются в горизонтальном положении, а мощностью до 1 кВА включительно как в горизонтальном, так и в вертикальном положении.

Трансформаторы одного типа различных климатических исполнений одинаковы по всем электрическим параметрам, габаритным и установочным размерам и отличаются только защитными покрытиями.

Трансформаторы выполнены на витом разрезном магнитопроводе из холоднокатаной электротехнической стали. Катушки трансформаторов каркасной конструкции из медного провода с теплостойкой изоляцией. Трансформаторы в сборе пропитаны влагостойким электроизоляционным лаком в установке вакуумной пропитки.

Контактные зажимы трансформаторов расположены на изоляционных колодках из пластмассы.

Контактные зажимы могут быть выполнены со степенью защиты IP20 (со съемными крышками). Трансформаторы имеют усиленную изоляцию, что повышает безопасность их обслуживания, обладают повышенной устойчивостью к перенапряжениям в сети.

Основные технические параметры представлены в таблице



Наименование

Основные технические данные изделия

Масса,

кг

Габаритные размеры,

мм

(длина*ширина* высота)

Мощность,

кВА

Номинальное напряжение обмоток, В

Первичной

Вторичной

ОСМ1-0,02

0,02

660-380; 380; 220

5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

0,52

60 х 45 х 50

ОСМ1-0,05

0,05

 660-380; 380; 220

 5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

1

78 х 56 х 65

ОСМ1-0,063

0,063

 660-380; 380; 220

 5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

1,3

78 х 67 х 79

ОСМ1-0,1

0,1

 660-380; 380; 220

 5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

2,4

120 х 68 х 125

ОСМ1-0,16

0,16

 660-380; 380; 220

 5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

3,3

120 х 82 х 125

ОСМ1-0,25

0,25

 660-380; 380; 220

 5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

4,0

120 х 90 х 125

ОСМ1-0,4

0,4

 660-380; 380; 220

 5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

6,3

120 х 118 х 125

ОСМ1-0,5

0,5

 660-380; 380; 220

 5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

8,5

144 х 120 х 152

ОСМ1-0,63

0,63

 660-380; 380; 220

 5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

8,5

144 х 120 х 152

ОСМ1-1,0

1,0

660-380; 380; 220

 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

11

12,5

180х117 х 185 (1 кат. )

160х180 х 220 (2 кат.)

ОСМ1-1,6

1,6

660-380; 380; 220

 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

16,4

17,6

180х160 х 185 (1 кат.)

160х200 х 220 (2 кат.)

ОСМ1-2,5

2,5

660-380; 380; 220

 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

21

270 х 170 х 225

ОСМ1-3,0

3,0

660-380; 380; 220

 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

23

280 х 170 х 225

ОСМ1-4,0

4,0

660-380; 380- 220

 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

33

270 х 220 х 230

ОСМ1-5,0

5,0

660-380; 380-220

 24; 29; 36; 42; 56; 110;  130; 220; 260

36,5

290 х 240 х 230

ОСМ1-6,3

6,3

660-380; 380- 220

 24; 29; 36; 42; 56; 110; 130; 220; 260

40,5

275 х 250 х 280

ОСМ1-7,0

7,0

660-380; 380-220

 24; 29; 36; 42; 56; 110; 130; 220; 260

55,5

290 х 260 х 320

ОСМ1-10,0

10,0

660-380; 380-220

 24; 29; 36; 42; 56; 110; 130; 220; 260

61,5

290 х 260 х 320

ОСМ1-12,0

12,0

660-380; 380-220

  36; 42; 56; 110; 130; 220; 260

65

340 х260 х 320

ОСМ1-16,0

16,0

660-380; 380-220

  36; 42; 56; 110; 130; 220;260

115

360 х 365 х 550

ОСМ1-20,0

20,0

660-380; 380-220

  36; 42; 56; 110; 130; 220;260

132

410 х 365 х 630

ОСМ1-25,0

25,0

660-380; 380-220

  36; 42; 56; 110; 130; 220;260

160

470 х 365 х 630

ОСМ1-30,0

30,0

660-380; 380-220

  36; 42; 56; 110; 130; 220;260

162

470 х 365 х 630































По заказу потребителей завод может изготовить трансформаторы со схемами и напряжениями, отличными от приведенных ниже.



Тип трансформатора

Ток холостого хода

Напряжение короткого замыкания

К.П.Д. (%)

Номин.

Пред.
откл.

Номин.

Пред.
откл.

Номин.

ОСМ 1-0.063

24

+30

13.0

+20

83

ОСМ 1-0. 1

9.0

87

ОСМ 1-0.16

23

7.0

88.2

ОСМ 1-0.25

22

5.5

90.2

ОСМ 1-0.4

20

4.5

93.2

ОСМ 1-0.63

19

4.0

93.5

ОСМ 1-1.0

18

3.5

94. 2

ОСМ 1-1.6

13

95.0

ОСМ 1-2.5

12

3.0

96

Трехобмоточный трансформатор с ответвлениями на вторичной обмотке

Схема
трехобмоточного
трансформатора с
ответвлениями на
вторичной обмотке

Тип
трансформатора

Номин. мощность
вторичн.
обмоток, кВА

Номин. напряжение
обмоток, В

Группа
соединений
обмоток

U2

U3

первичной

вторичной

U1

U2

U3





ОСМ 1-0. 1

0.075

0.025

220;
380;
660

110;
220

12;
24;
42;
110

1/1/1-0

ОСМ 1-0.16

0.100

0.060





ОСМ 1-0.25

0.190

ОСМ 1-0.4

0.340

ОСМ 1-0.63

0.510

0.120

ОСМ 1-1. 0

0.880

ОСМ 1-1.6

1.350

0.250

ОСМ 1-2.5

2.250

Двухобмоточный трансформатор с ответвлениями на вторичной обмотке

Схема
двухобмоточного
трансформатора с
ответвлениями на
вторичной обмотке

Тип
трансформатора

Номин. мощность
вторичн.
обмоток, кВА

Номин. напряжение
обмоток, В

Группа
соединений
обмоток

первичной

вторичной

U1

U2



ОСМ 1-0. 063

0.063

220;
380;
660

12; 14; 24; 29; 42;
56; 110; 130; 220;
260

1/1-0

ОСМ 1-0.1

0.100

ОСМ 1-0.16

0.160

ОСМ 1-0.25

0.250

24; 29; 42; 56; 110;
130; 220; 260

ОСМ 1-0.4

0.400

ОСМ 1-0.63

0.630

24; 42; 110; 220

ОСМ 1-1.0

1. 000

42; 110; 220

ОСМ 1-1,6



Купить трансформатор ОСМ1-0,02, ОСМ1-0,05, ОСМ1-0,063, ОСМ1-0,1, ОСМ1-0,16, ОСМ1-0,25, ОСМ1-0,4, ОСМ1-0,5, ОСМ1-0,63, ОСМ1-1,0, ОСМ1-1,6, ОСМ1-2,5, ОСМ1-3,0, ОСМ1-4,0, ОСМ1-5,0, ОСМ1-6,3, ОСМ1-7,0, ОСМ1-10,0, ОСМ1-12,0, ОСМ1-16,0, ОСМ1-20,0, ОСМ1-25,0, ОСМ1-30,0


ОСМ

Производитель:

Кавик

Показано 1 – 17 из 17
15183060150

Описание товара

Артикул: 00256

Описание товара

Артикул: 00169

Описание товара

Артикул: 00277

Описание товара

Артикул: 00231

Описание товара

Артикул: 00146

Описание товара

Артикул: 00167

Описание товара

Артикул: 00230

Описание товара

Артикул: 00268

Описание товара

Артикул: 00166

Описание товара

Артикул: 00243

Цена по запросу

Описание товара

Артикул: 00137

Описание товара

Артикул: 00134

Описание товара

Артикул: 000114

Описание товара

Артикул: 00135

Цена по запросу

Описание товара

Артикул: 00192

Описание товара

Артикул: 00264

Цена по запросу

Описание товара

Артикул: 00165

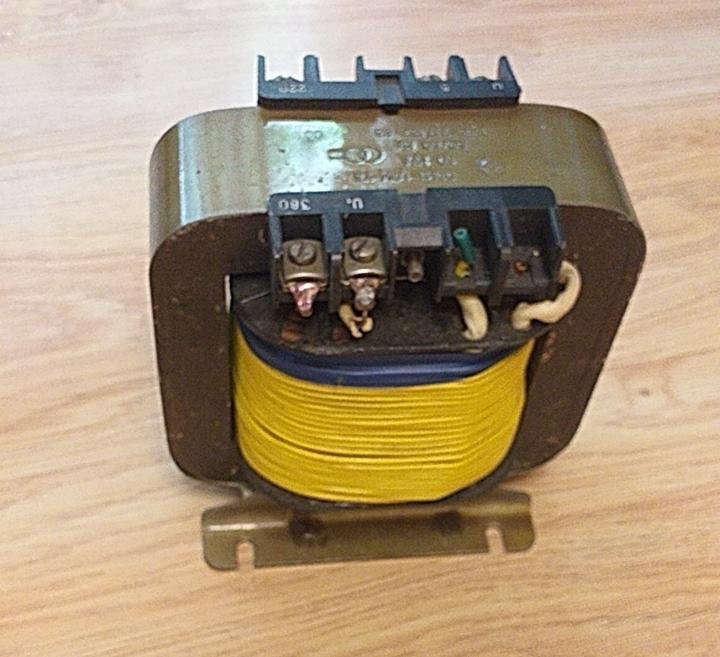

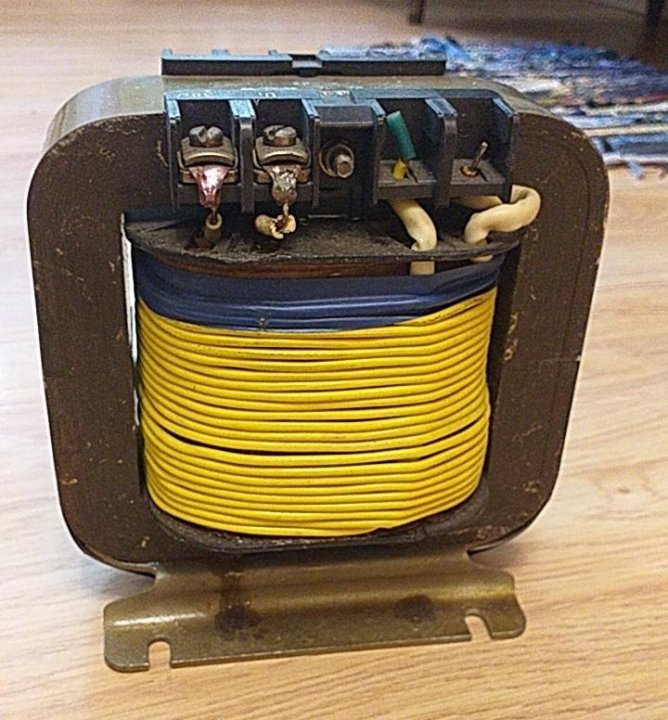

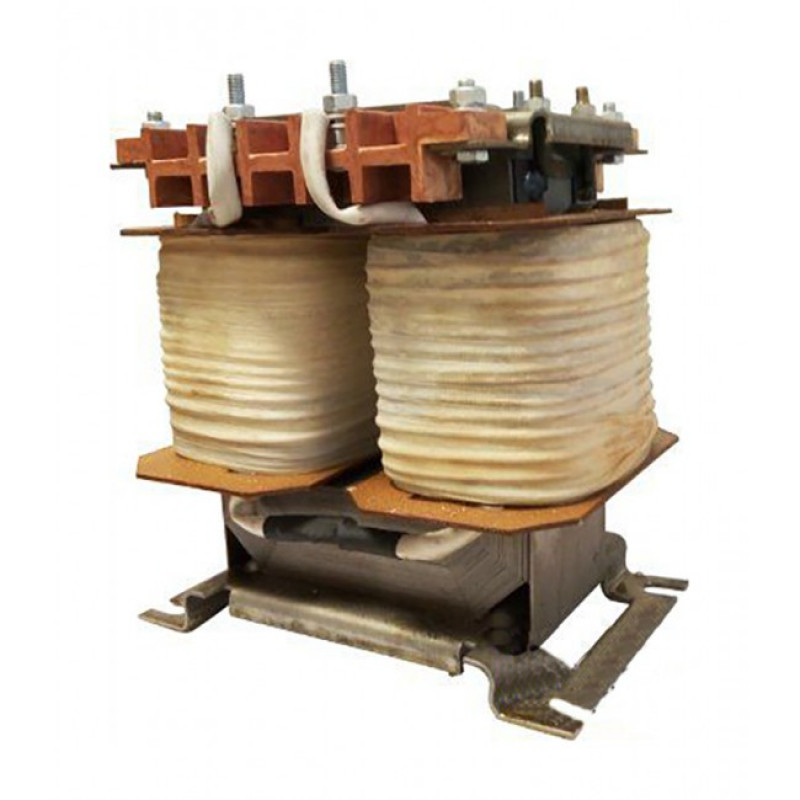

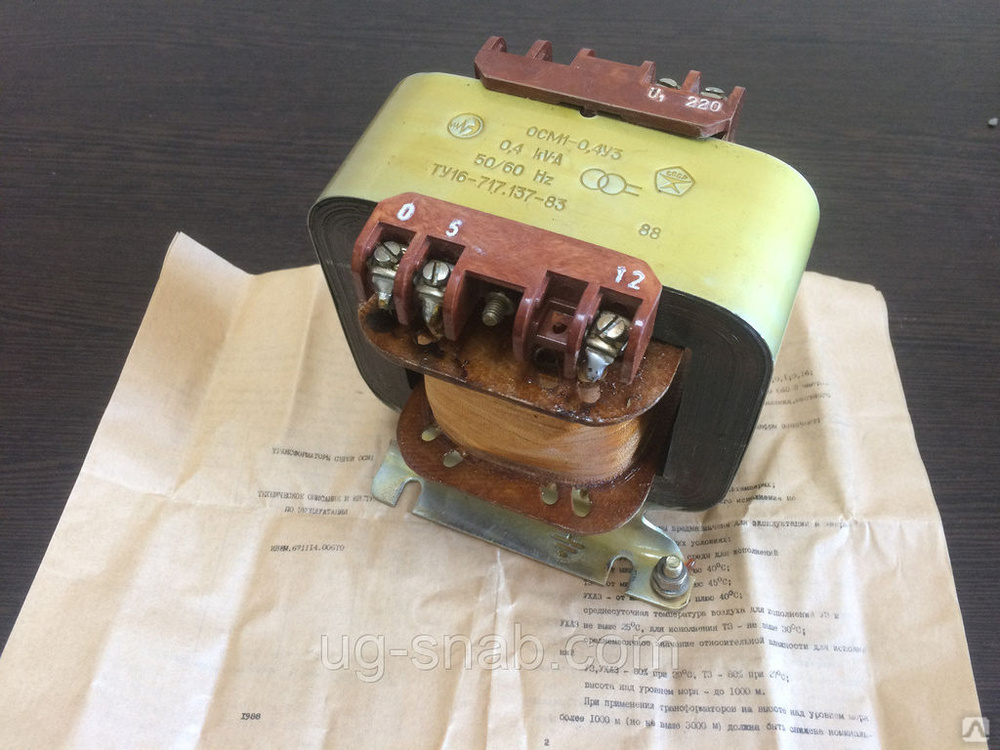

Трансформатор однофазный сухой ОСМ



Трансформаторы низковольтные серии ОСМ1 (однофазные, сухие, многоцелевого назначения) с естественным воздушным охлаждением мощностью 0,063-1,0 кВА напряжением первичной обмотки от 127 до 660В, вторичных обмоток от 12 до 660В. Также возможно изготовление продукции по индивидуальному заказу. Данные трансформаторы предназначены для питания цепей управления, местного освещения, сигнализации и автоматики.

Катушки трансформаторов изготовлены из медного провода марки ПЭТВ-2 ТУ 16-705.110-79 и ПСЛДК ТУ 16.К71-129-91 с теплостойкой изоляцией.

Трансформаторы соответствуют требованиям ГОСТ 19294-84.

Климатическое исполнение У3 или УХЛ3 по ГОСТ 15150-69.

Трансформаторы рассчитаны на установку в закрытых помещениях на высоте над уровнем моря не более 1000м.

Исполнение трансформаторов  по условиям установки на месте работы – встраиваемое.

Имеется возможность установки как на горизонтальной поверхности, так и на вертикальных плоскостях.

По способу защиты от поражения электрическим током трансформаторы относятся к классу 1 по ГОСТ 12.2.007.0-75 и имеют степень защиты IP-00 по ГОСТ 14254-96.



Трехобмоточный трансформатор с ответвлениями на вторичной обмотке



Двухобмоточный трансформатор с ответвлениями на вторичной обмотке



Трехобмоточный трансформатор



Четырехобмоточный трансформатор



Габаритные, установочные размеры и масса трансформаторов

“”””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””””</p>”

Oracle Communications Order and Service Management 7.

4.1
  1. Главная
  2. Промышленность
  3. Связь
  4. Управление заказами и услугами
  5. 7.4.1

Документация

На этой странице перечислены книги по управлению заказами и услугами 7.4.1.

Понятия

HTMLPDF

Содержит обзор Oracle Communications Order and Service Management (OSM). Это руководство предназначено для экспертов в области бизнеса, которые принимают решения о процессе выполнения заказов, и для персонала по управлению заказами, которым необходимо знать, как работает OSM и как обрабатываются заказы.

Матрица совместимости

HTMLPDF

Описывает совместимость программного и аппаратного обеспечения с Oracle Communications Order and Service Management (OSM). Этот документ предназначен для всех пользователей OSM.

Руководство по развертыванию Cloud Native

HTMLPDF

Содержит обзор развертывания Cloud Native Oracle Communications Order and Service Management. Это руководство предназначено для системных администраторов и тех, кто занимается системным планированием.

Руководство системного администратора Cloud Native

HTMLPDF

Описывает администрирование системы Cloud Native Oracle Communications Order and Service Management, включая настройку безопасности, управление базой данных и резервное копирование системы. Это руководство предназначено для системных администраторов, системных интеграторов, администраторов баз данных и других лиц, ответственных за управление заказами и услугами.

Руководство по установке

HTMLPDF

Содержит информацию о предварительных требованиях и инструкции по установке и обновлению Oracle Communications Order and Service Management. Это руководство предназначено для системных администраторов, администраторов баз данных и разработчиков, которые устанавливают и настраивают Управление заказами и услугами.

Руководство по безопасности

HTMLPDF

Содержит инструкции и рекомендации по безопасной установке, настройке и настройке Oracle Communications Order and Service Management и его компонентов. Это руководство предназначено для системных администраторов, администраторов баз данных, администраторов приложений, разработчиков и всех, кто отвечает за обеспечение безопасной работы системы управления заказами и услугами.

Руководство системного администратора

HTMLPDF

Описывает администрирование Oracle Communications Order and Service Management, включая настройку безопасности, управление базой данных и резервное копирование системы. Это руководство предназначено для системных администраторов, системных интеграторов, администраторов баз данных и других лиц, ответственных за управление заказами и услугами.

Примечания к выпуску

HTMLPDF

Описывает новые функции, исправленные проблемы, известные проблемы, а также устаревшие или удаленные функции в этом выпуске Oracle Communications Order and Service Management.

Руководство пользователя веб-клиента Order Management

HTMLPDF

Содержит информацию об использовании веб-клиента Oracle Communications Order and Service Management Order Management для управления заказами оркестровки и администрирования пользователей и рабочих групп. Это руководство предназначено для оперативного персонала и системных администраторов.

Руководство по интерфейсу отчетов

HTMLPDF

Описывает, как установить и использовать интерфейс отчетов Oracle Communications Order and Service Management для создания отчетов на основе данных заказа. Это руководство предназначено для лиц, ответственных за настройку и использование Интерфейса отчетности по управлению заказами и услугами.

Task Web Client Руководство пользователя

HTMLPDF

Предоставляет информацию об использовании веб-клиента Oracle Communications Order and Service Management Task для управления задачами и заказами. Это руководство предназначено для оперативного персонала.

Онлайн-справка по управлению жизненным циклом заказов

HTMLPDF

Предоставляет информацию о просмотре хода выполнения заказов по управлению жизненным циклом заказов с помощью пользовательского интерфейса управления жизненным циклом заказов.

Руководство разработчика

HTMLPDF

Предоставляет информацию, необходимую для настройки Oracle Communications Order and Service Management и интеграции с другими системами. Это руководство предназначено для разработчиков.

Руководство по моделированию

HTMLPDF

Содержит информацию о решениях по моделированию, использующих Oracle Communications Order and Service Management. Это руководство предназначено для экспертов в области бизнеса, персонала по управлению заказами и разработчиков.

Информация о лицензировании Руководство пользователя

HTMLPDF

Содержит информацию о лицензировании и уведомления третьих сторон для Oracle Communications Order and Service Management.

Страницы по русков OSMIUM-Expract OSMIUM (1)

↑ Ручные страницы

Имя

ОБИМ-Экспрак0124 [ Варианты ] OSM-FILE
Экстракт осмия -Bbox Слева , Внизу , Права , Верхний [ . -polygon ПОЛИГОН-ФАЙЛ [ ОПЦИИ ] OSM-ФАЙЛ

ОПИСАНИЕ

Создание географических выдержек из файла данных OSM или файла истории OSM. Регион (географическая протяженность) может быть задан как ограничивающая рамка или как (мульти)полигон.

Существует три способа вызова этой команды:

  • Укажите файл конфигурации с параметром –config/-c . Он может определить любое количество областей, которые вы хотите вырезать. Подробнее см. в разделе CONFIG FILE .

  • Укажите ограничивающую рамку для вырезания с помощью параметра –bbox/-b .

  • Укажите (множественный) многоугольник для вырезания с помощью опции –polygon/-p .

Предполагается, что входной файл упорядочен в обычном порядке: сначала узлы, затем пути, затем отношения.

Если используется опция –with-history/-H , команда будет корректно работать с файлами истории. В настоящее время это работает только для стратегии complete_ways . Стратегии simple или smart не работают с файлами истории. Выдержка из истории будет содержать каждую версию всех объектов по крайней мере с одной версией в регионе. Генерация извлечения истории несколько медленнее, чем обычное извлечение данных.

Osmium позаботится о том, чтобы все узлы на вершинах границы области были в извлечении, но узлы, находящиеся непосредственно на границе, но между этими вершинами, могут оказаться в извлечении или нет. Почти во всех случаях этого будет достаточно, но если вы действительно хотите убедиться, что у вас есть все, используйте небольшой буфер вокруг вашего региона.

По умолчанию в заголовке выходного файла не будут установлены границы . Используйте параметр –set-bounds , если вам это нужно.

Обратите внимание, что экстракт осмия никогда не обрезает объекты OSM, т. е. он не будет удалять ссылки на узлы за пределами региона из путей или неиспользуемые члены отношения из отношений. Это означает, что вы можете получить объекты, которые не являются полными ссылками. Его преимущество в том, что вы можете использовать osmium merge для слияния нескольких экстрактов без проблем.

ОПЦИИ

-b, –bbox=LONG1,LAT1,LONG2,LAT2
Установите ограничивающую рамку для вырезания. Нельзя использовать с –polygon/-p , –config/-c или –directory/-d . Координаты LONG1,LAT1 от одного произвольного угла, координаты LONG2,LAT2 от противоположного угла.
-c, –config=ФАЙЛ
Задайте имя файла конфигурации. Нельзя использовать с параметрами –bbox/-b или –polygon/-p . Если это установлено, –output/-o и –output-format/-f параметры игнорируются, поскольку они заданы в файле конфигурации.
–clean=ATTR
Очистить атрибут ( версия , временная метка , набор изменений , uid , пользователь ) из данных перед повторной записью. Атрибут будет установлен в 0 (пользователь будет установлен в пустую строку). Эта опция может быть задана несколько раз. В зависимости от формата вывода эти атрибуты могут отображаться как 0 или вообще не отображаться.
-d, –directory=КАТАЛОГ
Выходной каталог. Имена выходных файлов в файле конфигурации относятся к этому каталогу. Перезаписывает настройку с тем же именем в файле конфигурации. Этот параметр игнорируется при использовании параметров –bbox/-b или –polygon/-p , в этом случае задайте выходной каталог и имя с помощью параметра –output/-o .
-H, –с историей
Укажите, что входной файл является файлом истории. Выходной файл (файлы) также будет файлом (файлами) истории.
-p, –polygon=POLYGON_FILE
Установить многоугольник для вырезания на основе содержимого файла. Файл должен быть в формате GeoJSON, poly или OSM, как описано в разделе (МУЛЬТИ)ФОРМАТЫ ПОЛИГОННЫХ ФАЙЛОВ . Он должен иметь правильный суффикс для правильного обнаружения. Нельзя использовать с –bbox/-b , –config/-c или –directory/-d .
-s, –strategy=СТРАТЕГИЯ
Используйте данную стратегию для извлечения региона. Возможные значения и подробности см. в разделе 9.0121 СТРАТЕГИИ раздел. По умолчанию — «complete_ways».
-S, –option=ОПЦИЯ=ЗНАЧЕНИЕ
Установить именованный параметр для стратегии. При необходимости вы можете указать эту опцию несколько раз, чтобы установить несколько опций.
–set-bounds
Установить границы поля в заголовке. Границы устанавливаются в bbox или оболочке полигона, указанного для извлечения. Обратите внимание, что стратегии, отличные от «простых», могут помещать узлы за эти границы в выходной файл.

ОБЩИЕ ОПЦИИ

-h, –help
Показать справку по использованию.
-v, –verbose
Установить подробный режим. Программа будет выводить информацию о том, что она делает, в STDERR.

ВАРИАНТЫ ВВОДА

-F, –input-format=ФОРМАТ
Формат входных файлов. Может использоваться для установки формата ввода, если он не может быть определен автоматически по имени (именам) файла. Это установит формат для всех входных файлов, нет возможности установить формат только для некоторых входных файлов. См. osmium-file-formats (5) или руководство по libosmium для получения подробной информации.

ВАРИАНТЫ ВЫВОДА

-f, –output-format=ФОРМАТ
Формат выходного файла. Может использоваться для установки формата выходного файла, если его нельзя определить автоматически по имени выходного файла. Подробнее см. osmium-file-formats (5) или руководство по libosmium.
–fsync
Вызовите fsync после записи выходного файла, чтобы принудительно сбросить буферы на диск.
–generator=ИМЯ
Имя и версия программы, создающей выходной файл. Он будет добавлен в заголовок выходного файла. По умолчанию « osmium/» и версия osmium.
-o, –output=ФАЙЛ
Имя выходного файла. По умолчанию «-» (STDOUT).
-О, –перезаписать
Разрешить перезапись существующего выходного файла. Обычно osmium отказывается перезаписывать существующий файл.
–output-header=ОПЦИЯ=ЗНАЧЕНИЕ
Добавить параметр заголовка вывода. Этот параметр командной строки можно использовать несколько раз для разных ОПЦИИ. См. справочную страницу osmium-output-headers(5) для списка доступных опций заголовка. Для некоторых команд можно использовать специальный формат «OPTION!» (т. е. восклицательный знак после OPTION и значение не задано), чтобы установить значение таким же, как во входном файле.

ФАЙЛ КОНФИГУРАЦИИ

Файл конфигурации в основном определяет имена файлов и области извлечений, которые должны быть созданы.

Файл конфигурации имеет формат JSON. Верхний уровень — это объект, который содержит как минимум массив «экстрактов». Он также может содержать запись «каталог», в которой указывается каталог, в котором будут созданы все выходные файлы:

 {
    "выдержки": [...],
    "каталог": "/tmp/"
}

Массив экстрактов указывает, какие экстракты следует создать. Каждый элемент в массиве представляет собой объект, по крайней мере, с именем «output», обозначающим выходной файл, и регионом, определенным в имени «bbox», «polygon» или «multipolygon». Можно добавить необязательное «описание», оно не будет использоваться программой, но может помочь в документировании содержимого файла. Вы можете добавить необязательный «output_format», если формат не может быть определен по имени «выходного» файла. Запустите «osmium help file-formats», чтобы получить описание разрешенных форматов.

Необязательный параметр «output_header» позволяет установить дополнительные параметры заголовка файла OSM, такие как «генератор». Если вы установите значение параметра заголовка файла на null , выходной заголовок будет установлен на тот же заголовок из входного файла.

 "экстракты": [
    {
        "выход": "гамбург.osm.pbf",
        "output_format": "пбф",
        "description": "необязательное описание",
        "бокс": ...
    },
    {
        "выход": "berlin.osm.pbf",
        "description": "необязательное описание",
        "полигон": ...
    },
    {
        "выход": "мюнхен.osm.pbf",
        "output_header": {
            "генератор": "MyExtractor/1.0",
            «osmosis_replication_timestamp»: ноль
        },
        "description": "необязательное описание",
        "многоугольник": ...
    }
]

Существует несколько форматов для указания областей:

bbox :

Ограничительная рамка в одном из двух форматов. Первый представляет собой простой массив с четырьмя действительными числами, первые два задают координаты произвольного угла, вторые два задают координаты противоположного угла.

 {
    "выход": "мюнхен.osm.pbf",
    "description": "Ограничивающая рамка указана в формате массива",
    "bbox": [11.35, 48.05, 11.73, 48.25]
}

Второй формат использует объект вместо массива:

 {
    "выход": "dresden.osm.pbf",
    "description": "Ограничивающая рамка указана в формате объекта",
    "ббокс": {
        «налево»: 13,57,
        «право»: 13,97,
        «верхний»: 51,18,
        "низ": 50,97
    }
}

многоугольник :

Многоугольник, указанный либо в файле конфигурации, либо прочитанный из внешнего файла. Информацию о внешних файлах см. в разделе (МУЛЬТИ)ПОЛИГОННЫЕ ФОРМАТЫ . Если указано inline, это вложенный массив, внешний массив определяет многоугольник, следующий массив — кольца, а самый внутренний массив — координаты. Этот формат такой же, как в файлах GeoJSON.

В этом примере есть только одно внешнее кольцо:

 "многоугольник": [[
    [9.613465, 53.58071],
    [9.647599, 53. 59655],
    [9.649288, 53.61059],
    [9.613465, 53.58071]
]]

В каждом кольце последний набор координат должен совпадать с первым набором, замыкающим кольцо.

мультиполигон :

Мультиполигон, указанный либо в файле конфигурации, либо прочитанный из внешнего файла. Информацию о внешних файлах см. в разделе (МУЛЬТИ)ПОЛИГОННЫЕ ФОРМАТЫ . Если указано inline, это вложенный массив, внешний массив определяет мультиполигон, следующий массив — многоугольники, следующий — кольца, а самый внутренний массив — координаты. Этот формат такой же, как в файлах GeoJSON.

В этом примере есть одно внешнее и одно внутреннее кольцо:

 "multipolygon": [[[
    [6,847, 50,987],
    [6,910, 51,007],
    [7,037, 50,953],
    [6,967, 50,880],
    [6,842, 50,925],
    [6,847, 50,987]
],[
    [6,967, 50,954],
    [6,969, 50,920],
    [6,932, 50,928],
    [6,934, 50,950],
    [6,967, 50,954]
]]]

В каждом кольце последний набор координат должен совпадать с первым набором, замыкающим кольцо.

Osmium должен проверить каждый узел во входных данных и выяснить, в каких ограничивающих прямоугольниках или (мульти)полигонах находится этот узел. Это очень дешево для ограничивающих рамок, но дороже для (мульти) полигонов. И чем больше вершин у (мульти)многоугольника, тем дороже. По возможности используйте ограничивающие рамки или упрощенные полигоны.

Обратите внимание, что ограничивающие прямоугольники или (мульти)полигоны не могут охватывать линию -180/180 градусов. Если вам это нужно, вырежьте области с каждой стороны и используйте osmium merge для соединения полученных файлов.

ФОРМАТЫ ФАЙЛОВ (МУЛЬТИ)ПОЛИГОНОВ

Внешние файлы, описывающие (мульти)полигоны, указываются в конфигурационном файле с помощью свойств «имя_файла» и «тип_файла» объекта «полигон» или «мультиполигон»:

 «полигон» : {
    "имя_файла": "berlin.geojson",
    "тип_файла": "геоджсон"
}

Если имена файлов не начинаются с косой черты (/), они интерпретируются относительно каталога, в котором находится файл конфигурации. Если «file_type» отсутствует, Osmium попытается автоматически определить его по суффиксу «file_name».

Поддерживаются следующие типы файлов:

geojson
Файл GeoJSON, содержащий только один объект типа Polygon или MultiPolygon, или FeatureCollection с первым объектом типа Polygon или MultiPolygon. Все, кроме фактической геометрии (первой функции), игнорируется.
поли
Полигональный файл, как описано в https://wiki.openstreetmap.org/wiki/Osmosis/Polygon_Filter_File_Format. На этой вики-странице также упоминается несколько источников таких полифайлов.
осм
Файл OSM, содержащий один или несколько мультиполигонов или граничных отношений вместе со всеми необходимыми узлами и путями. Здесь можно использовать любой формат файла OSM (XML, PBF, …), поддерживаемый Osmium, но необходимо использовать правильный суффикс, чтобы формат файла определялся правильно. Файлы для этого можно легко получить, выполнив поиск области в OSM, а затем загрузив полное отношение, используя URL-адрес, например https://www. openstreetmap.org/api/0.6/relation/RELATION-ID/full. Или вы можете использовать osmium getid -r для получения определенного отношения из файла OSM. Обратите внимание, что оба эти подхода могут дать вам очень подробные границы, вырезание которых может занять некоторое время. Рассмотрите возможность упрощения границы перед использованием.

Если в поли-файле или файле OSM есть несколько (мульти)полигонов, они будут объединены. (Мульти)полигоны не должны перекрываться, иначе результат будет неопределенным.

СТРАТЕГИИ

экстракт осмия можно использовать различные стратегии для создания экстрактов. В зависимости от стратегии в экстракты попадут разные объекты. Стратегии различаются тем, сколько памяти им нужно и как часто им нужно читать входной файл. Выбор стратегии зависит от того, как вы хотите использовать сгенерированные экстракты и сколько у вас памяти и времени.

Стратегия по умолчанию: complete_ways .

Стратегия простая
Выполняется за один проход. Извлечение будет содержать все узлы внутри региона и все пути, ссылающиеся на эти узлы, а также все отношения, ссылающиеся на любые уже включенные узлы или пути. Пути, пересекающие границу региона, не будут полноценными. Отношения не будут полными по ссылкам. Эта стратегия быстрая, потому что она считывает ввод только один раз, но результата недостаточно для большинства случаев использования. Это единственная стратегия, которая будет работать при чтении из сокета или канала. Эта стратегия не будет работать для файлов истории.
Стратегия Complete_ways
Выполняется в два прохода. Извлечение будет содержать все узлы внутри региона и все пути, ссылающиеся на эти узлы, а также все узлы, на которые ссылаются эти пути. Выдержка также будет содержать все отношения, на которые ссылаются узлы внутри региона или уже включенные пути, и, рекурсивно, их родительские отношения. Пути являются полными по ссылкам, а отношения — нет.
Стратегия умный
Выполняется в три прохода. Извлечение будет содержать все узлы внутри региона и все пути, ссылающиеся на эти узлы, а также все узлы, на которые ссылаются эти пути. Выдержка также будет содержать все отношения, на которые ссылаются узлы внутри региона или уже включенные пути, и, рекурсивно, их родительские отношения. Выдержка также будет содержать все узлы и пути (и узлы, на которые они ссылаются), на которые ссылаются отношения с тегом «type=multipolygon», непосредственно ссылающиеся на любые узлы в регионе или пути, ссылающиеся на узлы в регионе. Пути являются полными по ссылкам, и все отношения мультиполигонов, ссылающиеся на узлы в регионах или пути, которые имеют узлы в регионе, являются полными по ссылкам. Другие отношения не являются полными по ссылкам.

Для стратегии complete_ways можно установить опцию «-S Relations=false», в этом случае в выходной файл не будут записаны отношения.

Для стратегии smart можно изменить типы отношений, которые должны быть полными по ссылкам. Вместо просто отношений, помеченных как «type=multipolygon», вы можете либо получить все отношения (используйте «-S types=any»), либо указать список типов с опцией -S: «-S types=multipolygon,route». Обратите внимание, что особенно граничные отношения могут быть огромными, поэтому, если вы включите их, имейте в виду, что ваш результат может быть огромным.

Стратегия smart допускает другую опцию «-S полные-частичные-отношения=X». Если это установлено, все отношения, которые имеют более чем X процентов своих членов уже в извлечении, будут иметь полный набор членов в извлечении. Так что это позволяет завершить почти полные отношения. Например, может быть полезно убедиться, что граничное отношение завершено, даже если часть его находится за пределами полигона, используемого для извлечения.

ДИАГНОСТИКА

экстракт осмия выходы с кодом выхода

0
если все прошло хорошо,
1
, если произошла ошибка при обработке данных, или
2
, если возникла проблема с аргументами командной строки, файлом конфигурации или файлами полигонов.

ИСПОЛЬЗОВАНИЕ ПАМЯТИ

Использование памяти экстракта осмия зависит от количества экстрактов и используемой стратегии. Для простой стратегии это будет как минимум число извлечений, умноженное на самый высокий идентификатор используемого узла, деленное на 8. Для complete_ways вдвое больше, а для стратегии smart чуть больше.

Если вы хотите разделить большой файл на несколько фрагментов, сделайте это в несколько шагов. Сначала создайте несколько больших фрагментов, а затем разбивайте их снова и снова на более мелкие части.

ПРИМЕРЫ

См. примеры файлов конфигурации в каталоге extract-example-config . Чтобы попробовать:

 экстракт осмия -v -c Extract-example-config/extracts.json \
    Германия-latest.osm.pbf

Извлечь город Карлсруэ, используя граничный полигон:

 экстракт осмия -p karlsruhe-boundary.osm.bz2 germany-latest.osm.pbf \
 -o karlsruhe.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
