Назначение и расположение видов | Черчение для школьников

В соответствии с ГОСТ изображения на чертежах подразделяются на виды, разрезы и сечения.

Видом называют изображение обращенной к наблюдателю видимой части поверхности предмета. Проецирование ведется на шесть граней куба (рис. 261, а). Изображение, получающееся при проецировании на фронтальную плоскость проекций 1, главное. Предмет располагают перед фронтальной плоскостью так, чтобы главное изображение давало наиболее полное представление о форме и размерах предмета при наилучшем использовании поля чертежа.

rn
rn

TBegin:http://polynsky.com.kg/uploads/posts/2010-09/1285065965_location-of-the-drawing.jpg|-->TEnd-->

rn
rn

Расположение видов на комплексном чертеже

rn
rn

Это изображение называют видом спереди или главным видом. Остальные виды называют (рис. 261, б): 2— вид сверху; 3— вид слева; 4 — вид справа; 5 — вид снизу; 6 — вид сзади. Вид сзади можно располагать также рядом с видом справа.

Изображение деталей на шести основных плоскостях проекций применяется сравнительно редко; обычно бывает достаточно меньшего количества видов.

rn
rn

TBegin:http://polynsky.com.kg/uploads/posts/2010-09/1285065963_location-of-the-drawing-1.jpg|-->TEnd-->

rn

rn

Если отдельные детали не могут быть показаны без искажения их формы и размеров на основных видах, то применяют дополнительные виды на плоскостях, не параллельных основным плоскостям проекций. На примере колена трубы, имеющей патрубок (рис. 262), показано, как поступают в подобных случаях: вместо вида сверху, на котором фланец патрубка изобразился бы с искажением, строят дополнительный вид А путем проецирования на фронтально-проецирующую плоскость, параллельную плоскости фланца, при этом очертания фланца и его отверстий изображаются без искажения. Изображение подписывают: Вид А; шрифт буквенных обозначений принимают при этом приблизительно в два раза крупнее шрифта цифр размерных чисел на данном чертеже; надпись подчеркивают тонкой сплошной линией.

В тех случаях, когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и надпись над видом не наносят (рис. 263).

rn
rn

TBegin:http://polynsky.com.kg/uploads/posts/2010-09/1285065931_location-of-the-drawing-2.jpg|-->TEnd-->

rn

rn

В случае необходимости дополнительный вид разрешается повертывать, но с сохранением, как правило, положения, принятого для данной детали на главном виде (рис. 264). Для ясности к названию вида добавляют слове повернуто.

Изображение отдельного, узкоограничениог'о места на поверхности детали называют местным видом (рис. 265). С помощью вида А на чертеже выяснена опорная поверхность подшипника, закругленные части выемок; с помощью вида Б выяснена форма бобышки. Как видно, местный вид можно показывать с проведением линий обрыва и без проведения таковых, если дается вид на какой-нибудь отдельный элемент детали (бобышку, фланец и т. п.). Оформление местных видов аналогично оформлению дополнительных видов. Размеры стрелок, указывающих Рис. 266. Форма и размеры направление взгляда на дополнительных и местyых видах, приведены на рис. 266.

rn
rn

rn
rn

Форма и размеры стрелки

Посмотреть всю Аренду элитных квартир в Бишкеке в одном месте.

Расположение основных видов на чертеже


Дана схема расположения основных видов на чертежах  [c.142]

Совмещение этих граней с плоскостью, определяющее расположение шести основных видов на чертеже, изображено на рис. 199, б. ГОСТ допускает перемещение грани, обозна-  [c.99]

В результате получается указанное на рис. 271 расположение основных видов, называемых вид спереди (на V), вид сверху (на Н). вид слева (на ). вид справа (на 5), вид снизу (на Т), вид сзади (на В). Вид спереди иначе называют главным видом, так как изображение на фронтальной плоскости проекций принимается на чертежах в качестве главного.  [c.154]

Однако не всегда на чертеже требуется помещать все перечисленные выше проекции. Изображая предмет простой формы, можно ограничиться тремя или двумя видами, а иногда и одним (например, плоские детали из листового материала). В то же время при изображении предмета сложной формы иногда недостаточно этих шести согласованных между собой основных проекций. Тогда строят дополнительные проекции (включая разрезы, сечения и др.), число которых неограничено. И если указанный порядок расположения основных проекций (при любом их количестве — от двух до шести) обязателен, то дополнительные проекции могут быть расположены в любом свободном месте поля чертежа. Взаимное расположение шести основных проекций на чертеже обусловлено правилами прямоугольного проектирования, которые заключаются в следующем.  [c.35]

На чертежах встречаются три случая нарушения проекционной связи в расположении основных видов  [c.152]

Основные виды получают в результате прямоугольного проецирования предмета на шесть плоскостей проекций (рис. 207). Количество изображений на чертеже должно быть наименьшим и в то же время достаточным для получения исчерпывающего представления об изображаемом предмете. На машиностроительных чертежах не проводят оси проекций и линии связи проекций. Для соблюдения проекционной связи между отдельными видами используют центровые линии и оси симметрии. Названия видов на чертежах не подписывают, если они расположены в проекционной связи, как показано на рис. 207. Если один из видов расположен не в проекционной связи, то изображение сопровождается надписью Вид А, подчеркнутой тонкой линией, а направление взгляда указывают стрелкой с той же прописной буквой.

Соотношение размеров стрелки показано на рис. 208.  [c.163]


Дополнительный вид. Если какую-нибудь часть предмета невозможно показать на основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, не параллельных основным плоскостям Проекций (рис. 3.7...3.9). Дополнительный вид на чертеже отмечают прописной буквой, а у связанного с дополнительным видом изображения предмета ставят стрелку, указывающую направление взгляда, с соответствующим буквенным обозначением Б на рис. 3.7, 3.8). Если дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и надпись над видом не наносят (рис. 3.9).  
[c.42]

В пятом примере показано зубчатое колесо. Окружность вершин зубьев изображают сплошной основной линией. Делительная окружность изображается линиями по типу осевых тонкими сплошными линиями допускается обозначать окружность впадин (подробнее см. 46). Отметим, что вид слева здесь дан только для пояснения условного изображения зубьев. Обычно на чертежах таких деталей этот вид заменяют изображением только контура отверстия и шпоночного паза для простановки его размеров. Если требуется пояснить расположение шпоночного паза относительно других элементов (например, отверстий облегчения), вид слева дают полностью.  [c.53]

Изображение на дополнительные плоскости. Надо исключать на чертеже те изображения, в которых отдельные элементы изделия, расположенные под углом к основным плоскостям проекций, проецируются с искажением. Их следует заменять оптимальными изображениями на дополнительную плоскость, как наиболее простыми, выразительными и нетрудоемкими. Изображения на дополнительных плоскостях позволяют видеть без искажения все элементы изделия, облегчают простановку размеров и чтение чертежа. Иногда изображения с искажением являются результатом неудачного расположения изделия (детали, сборочной единицы) относительно основных плоскостей проекций.

[c.138]

Виды, расположение которых не соответствует проецированию по методу первого угла (методу Е), и виды, расположенные на другом месте чертежа, должны быть отмечены в соответствии с табл. 4.1. На основном виде нли на другом изображении необходимо обозначить соответствующее направление проецирования. Дополнительный вид по СТ СЭВ 363—76 должен быть расположен в направлении проецирования, которое необходимо указать стрелкой. Дополнительный вид, выполненный таким путем, может быть смещен или повернут. В этих случаях дополнительный вид необходимо обозначить буквой, а к  [c.85]

Для получения разреза часть предмета, расположенную между наблюдателем и секущей плоскостью, мысленно удаляют. Внутренние линии контура, изображенные до выполнения разреза на чертеже штриховыми линиями, на разрезе становятся видимыми и обводятся сплошной основной линией. Разрезы можно располагать на месте вида в проекционной связи с другими изображениями.  

[c.62]

Две проекции определяют положение каждой точки в пространстве. Для изображения наиболее простых предметов бывает достаточно одной, двух проекций. Для изображения более сложных - необходимо три и более проекций. Шесть основных видов стандартного расположения проекций показаны на рис. 2.1. Это развернутые грани параллелепипеда, внутри которого помещают проецируемый предмет (рис. 2.1а,б). Поясняющие надписи (рис. 2.16) на чертежах не делают. При ином расположении вида его оформляют по рис. 2.1в - стрелкой показано направление проецирования и дана надпись над соответствующим изображением А.  [c.44]

Указанные данные на чертеже деталей наносят после изучения курсов деталей машин и приборов, основ взаимозаменяемости, технических измерений и стандартизации, основ технологии. Поэтому в начертательной геометрии и черчении изучают в основном правила выполнения чертежей деталей, относящиеся к изображению их формы на чертеже и нанесению номинальных размеров.

Кроме того, указываются некоторые правила по обозначению предельных отклонений размеров, формы и расположения поверхностей, нанесения надписей, обозначения покрытий, видов обработки. Рассмотрим некоторые правила выполнения чертежей деталей, установленные в ГОСТ 2.109—73, с учетом специфики учебного процесса.  [c.235]


Планировка чертежа общего вида. Цель планировки — определить главное изображение и место других изображений на чертеже при условии рекомендуемого расположения основных изображений и равномерного заполнения формата чертежа. Выполняют планировку вычерчиванием от руки на любой бу-  [c.308]

При выполнении чертежа выбирают главное изображение детали, которое может и не совпадать с его изображением на чертеже общего вида, и определяют необходимое количество изображений (видов, разрезов, сечений, выносных элементов). Выбирают масштаб изображения для чертежа детали и нужный формат бумаги с учетом раз.ме-щения всех изображений детали и основной надписи. Намечают расположение всех изображений детали на чертеже выбранного формата и тонкими линиями наносят виды, разрезы, сечения и выносные элементы, а также проводят выносные и размерные линии.  

[c.279]

Если какая-либо часть предмета изображена на основных видах с искажениями формы и размеров, то применяют дополнительные виды, строящиеся на плоскостях, не параллельных основным плоскостям проекций. Направление взгляда для построения дополнительного вида указывают стрелкой, перпендикулярной неискаженному изображению данной части предмета, с буквенным обозначением. Дополнительный вид при этом обозначают на чертеже надписью по типу Вид А (рис. 3.1, а) и подчеркивают. Если дополнительный вид расположен в проекционной связи с основным изображением, то он не обозначается и стрелка не наносится (рис. 3.1,6). Дополнительный вид допускается повертывать. При этом к обозначению должно быть добавлено слово повернуто (рис. 3.1, в).  [c.72]

Количество изображений должно быть наименьшим, но обеспечивающим полное представление о предмете. Если какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, непараллельных основным плоскостям проекций (черт. 150). Дополнительный вид отмечают на чертеже буквой (например А, черт. 151), а направление взгляда на этот вид указывают стрелкой с соответствующей буквой. Если дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и букву над видом не наносят (черт. 152).  

[c.66]

Если разрез выполнен на месте какого-либо основного вида, то допускается соединять часть вида и часть разреза. Границей между ними служит сплошная волнистая линия, а на симметричных изображениях - штрих-пунктирная тонкая (т. е. ось симметрии, черт. 162). Если на оси симметрии расположена линия видимого или невидимого контура, то видимость ее сохраняют, проводя волнистую линию левее (черт. 163) или правее оси симметрии (черт. 164). При обозначении разрезов положение секущей плоскости указывают на чертеже линией сечения (разомкнутой линией). При сложном разрезе штрихи проводят также у перегибов линии сечения. Начальный и конечный штрихи не должны пересекать контур соответствующего изображения. На этих штрихах наносят стрелки на расстоянии 2-3 мм от внешних концов штриха. Стрелки указывают направление взгляда на разрез (см, черт. 149). У начала и конца линии сечения (около стрелок) наносят одну и ту же прописную букву русского алфавита, а над выполненным разрезом пишут ту же букву дважды через тире. Не обозначаются разрезы (горизонтальные, фронтальные, продольные), если секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующий разрез расположен на одном и том же листе в непосредственной проекционной связи с основными изображениями и не отделен от них какими-либо другими изображениями (черт. 159). Если разрез выполнен с поворотом до положения, соответствующего принятому для данного предмета на главном изображении, то в таком случае к буквам добавляют знак О, что означает повернуто (черт. 165).  [c.68]

В табл. 82 и 83 приведены определения видов отклонений от формы и расположения поверхностей и уставленные ГОСТ 3457-46 обозначения их, а также основные примеры соответствующих записей на чертежах. При отсутствии установленных обоз-  [c.101]

Прочтем чертеж, приведенный на фиг. 356. На чертеже изображен напорный клапан, применяющийся для получения требуемых давлений масла в гидравлических системах металлорежущих станков. Чертеж напорного клапана содержит три основных изображения фронтальный разрез на.месте главного вида , соединение половины вида сверху с половиной горизонтального разреза и соединение части вида слева с частями профильного разреза. Помимо этого, на профильной проекции даны два местных разреза один — для показа глубины завинчивания винтов /6>,/другой—для уточнения взаимной связи каналов с полостью крышки И. С целью выяснения расположения винтов, скрепляющих крышку 11 с корпусом 1, дан вид Б. Форма и размеры цилиндрических выточек, расположенных на поверхности золотника, пояснены на выносном элементе I. Кроме того, устройство напорного клапана поясняется на изометрической проекции.  [c.255]

Сечения, не входящие в состав разреза, в зависимости от расположения на чертеже разделяются на вынесенные, расположенные вне изображения предмета, контур их изображают сплошными основными линиями (рис. 57, в 59, а—в), и наложенные, совмещающиеся с соответствующим видом предмета. Контур наложенного сечения наносится тонкими сплошными линиями. Контур  [c.89]

Упрощенное изображение соединения шурупом, выполненное в соответствии с ГОСТ 2.315 — 68, приведено на рис. 60. Шлиц головки шурупа, как и шлиц винта для металла, на виде спереди изображают сплошной основной линией, на виде сверху — также сплошной основной линией, но расположенной под углом 45 к рамке чертежа.[c.173]


Проектирование, плоскость проекции, методы центрального и параллельного проектирования. Метод прямоугольных проекций — основной способ изображения предметов на чертеже. Расположение проекций, оси симметрии, видимые и невидимые элементы изображаемых предметов. Изображение предмета в двух и трех проекциях. Построение третьего вида по двум данным. Эскиз деталей с натуры. Выбор главного вида и определение наименьшего числа видов на рабочем эскизе.  [c.295]

Приспособление имеет пять основных частей — рабочее приспособление 1 для заготовки 2 с копиром К, вращающуюся планшайбу 3, суппорт 4, гидропривод 5 и золотник 6. Вращение планшайбы 3 происходит от коробки скоростей станка через червячную пару 7, 8. Зажимается заготовка пневмоприводом 9. Гидропривод 5 закреплен на неподвижном основании суппорта, а его шток прикреплен к корпусу стола 3. На чертеже слева показано поперечное сечение суппорта, а справа—его внешний продольный вид. Золотник выполнен в общем блоке с гидроцилиндром. Гидроцилиндр питается от отдельной насосной установки, расположенной около станка. В отличие от силового копирования нагрузка на копир и щуп-палец 10 ничтожно мала, а чистота и точность обработки более высокие.  [c.197]

Примерное расположение на чертеже сборочного вида не охваченных компоновкой узлов конструктор должен представлять себе мысленно. Для более полного выявления особенностей расположения основных узлов компоновочный чертеж сложного устройства должен включать в себя две или три проекции. В нашем примере отдельные, сравнительно небольшие по габаритам узлы, расположенные главным образом на периферии (см. рис.. 2.4), на основной проекции компоновки (см. рис. 2.15) не показаны. К таким узлам относятся арретиры гироплатформы и наружного кольца, амортизаторы, разгрузочный двигатель наружной оси карданова подвеса. Для выявления расположения этих узлов удобна дополнительная плановая проекция. Трудности компоновки этих узлов сравнительно невелики из-за таких факторов, как удаленность от критической зоны и возможность осуществить различные варианты расположения узлов.  [c.73]

Дополнительным видом называется изображение, полученное проецированием изделия на плоскость, не параллельную ни одной из плоскостей проекций (рис. V.13, вид А). В этом случае вид на чертеже отмечается надписью Вид Л , а у изображения изделия должна быть поставлена стрелка с обозначением. Дополнительный вид допускается повертывать, но с сохранением, как правило, положения, принятого для данного изделия на основном изображении при этом к надписи доллшо быть добавлено слово повернуто (рис. V.14). Согласно СТ СЭВ 363—76, слово повернуто заменяется знаком О. Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и надпись над видом не наносят (рис. V.15).  [c.100]

Прямоугольные нроек-ции как основной способ изображений в технике. Расположение видов на чертеже  [c.38]

Управление чертежами Система САПР 2Д отдельно хранит геометрическую модель и чертежи, создаваемые на ос нове этой модели. По сравнению с моделью чертеж дополняется информацией о размещении видов на чертеже, рамкой и основной надписью, обозначениями и дополнительными текстами, выносными элементами и спецификацией. При создании чертежа указывается его масштаб и формат (размер листа бумаги, направление - горизонтальное или вертикальное расположение листа). В дальнейшем масштаб, формат и расположение видов на чертеже можно изменить, система обеспечивает сохранение всей остальной информации о нем.  [c.55]

На рис. 53 показаны три основных изображения и большое количество дополнительных (всего их 14), отображающих формы отдельных элементов детали корпуса прибора. Расположение основных изображений чертежа обычное главное изображение (полный разрез) располагается в верхней левой четверти чертежа, под ним— вид сверху с местным разрезом, справа от главног о— вид слева тоже с местным разрезом. Рассмотренные выше сведе-  [c.69]

Дополнительные виды. Выполнение и чтение чертежа может осложняться тем, что на основных видах отдельные элементы предмета могут быть изображены с искажением их формы и размеров (рис. 133, л). В этих случаях применяют дополнительные виды, получаемые проецированием предмета на плоскости проекций, не параллельные основным плоскостям проекций. Дополнительный вид оформляется как местный вид, e JHi на нем изображено отдельное ограниченное место поверх-нос и предмета. Если дополнительный вид расположен в не-  [c.67]

На рис. 370 цредсгавлен учебный чертеж зубчатого сектора. Сектор расположен своей осью перпендикулярно к фронтальной плоскости проекций и на главном виде хорошо видна его основная форма. На месте вида слева помещен полный осевой про(1)ильный разрез детали, поясняющий форму, размеры и взаимное положение торцовых поверхностей и очдельных элементов детали. На изображениях нанесены все размеры, необходимые для изготовления загоговки, в таблице параметров указаны модуль и число зубьев на полной окружности.  [c.241]

В приведенном выще примере выполнения планировки чертежа общего вида (см. рис. 15.1) главное изображение — фронтальный разрез верньера, на котором наиболее полно выявлены основные элементы конструкции. На этом изображении дана одновременно и часть вида на ручку (см. рис. 15.3) для выявления формы ее внещних поверхностей. Полный профильный разрез А—А выявляет конструкцию корпуса 2, стягивающий его винт 10, количество и расположение щари-  [c.309]

В справочнике кроме литературных и других источников широко использованы данные отечественных стандартов. Например, толькЬ в соответствии со стандартами ЕСКД разработаны правила нанесения предельных отклонений размеров на чертежах деталей и сборочных единиц правила указания на чертежах предельных отклонений формы и расположения поверхностей правила нанесения на чертежах деталей обозначений шероховатости поверхности, обозначений покрытий, термической и других видов обработки способы простановки размеров, оформления основных элементов в чертежах зубчатых колес, червяков и червячных колес данные о номенклатуре конструкторских документов, формах основных надписей и спецификаций указания по выбору масштабов, форматов чертежей, линий, а также упрощенные и условные изображения крепежных деталей.[c.7]

Сборочными чертежами называются чертежи, на которых изображаются машины, механизмы или их узлы в собранном виде. Сборочные чертежи должны давать полное представление о взаимном расположении, форме и основных размерах деталей, входящих в узльл.  [c.89]

Изучить изображения, имеющиеся на сборочном чертеже, т. е. выяснить расположение вида спереди (главного вида) установить число основных, дополнительных и местных видов, в которых выполнен чертеж определить, какие применены на чертеже разрезы (простые или сложные) установить для каждого разреза направление секущих плос1 )стей отметить наличие сечений, выносных элементов и пр.  [c.459]

Основными техническими документами, используемыми при обработке детали, являются ее чертеж и карты технологического процесса. На чертуказанием размеров, их точности, шероховатости поверхности, допусков формы и расположения поверхностей. Деталь изображают в виде одной или нескольких проекций с необходимыми разрезами и сечениями. В картах технологических процессов указьшают последовательность обработки детали, режимы резания, нормы времени и др. Эти технические документы являются основными источниками информации чертеж — документ о том, что представляет собой деталь, карта технологического процесса — документ о том, как деталь изготовить.  [c.3]



Ответы | § 14. Виды чертежа. Расположение видов на чертеже — Черчение, 10 класс

1. Сколько существует основных видов чертежа?

6 видов – спереди(главный), сверху, слева, справа, снизу, сзади.

2. Как называются виды чертежа и каково их расположение?

Спереди(главный) – на фронтальной плоскости, сверху – на горизонтальной плоскости, слева – на профильной плоскости, справа, снизу, сзади.

3. Какое изображение на чертеже является главным видом (основным)? В каком положении изображают на нем предмет относительно плоскостей проекций?

Вид спереди главный (основной), на нем изображается проекция на фронтальную плоскость.

4. Что называют комплексным чертежом? Как располагают проекции на комплексном чертеже?

Комплексный чертеж – изображение предмета на совмещенных плоскостях проекции. Справа от вида спереди располагается вид слева, а снизу от вида спереди располагается вид сверху.

5. Какие условные обозначения при нанесении размеров уменьшают количество изображений на чертеже?

Знак диаметра, знак квадрата и символ толщины s.

Присоединяйтесь к Telegram-группе @superresheba_10, делитесь своими решениями и пользуйтесь материалами, которые присылают другие участники группы!

Ортогональные проекции и основные виды чертежа

Рассмотрим основные принципы прямоугольного проецирования и способ получения ортогонального чертежа в системе трех плоскостей проекций. На рис. 4.8, а показано расположение трех плоскостей проекций, с помощью которых получают ортогональный чертеж. Плоскости располагаются под углом 90° друг к другу.

Плоскость H — горизонтальная плоскость проекций, плоскость V — фронтальная плоскость проекций, плоскость W — профильная плоскость проекций.

Рис. 4.8.

Линии пересечения плоскостей проекций называются осями проекций, или осями координат и обозначаются Ox, Оу, Oz. Точка пересечения трех осей координат (точка О) является началом координат, т.е. точкой, от которой ведется отсчет координат по осям Ox, Qy, Oz. Угол, образованный тремя плоскостями проекций, называют координатным у г л о м, так как плоскости проекций являются базами отсчета расстояний (координат) и ограничивают пространство плоскостями проекций, в котором располагают проецируемые предметы.

Помещая изображаемый (проецируемый) предмет (геометрическая фигура, модель, деталь и т.п.) в определенное положение относительно плоскостей проекций V. Н и W, фиксируют его положение относительно этих плоскостей, что дает возможность получить взаимосвязанные изображения данного предмета, по которым легко представить его положение в пространстве, его форму. Каждое изображение (проекция) предмета на плоскость отображает то, что мы видим при взгляде на предмет в определенном направлении. Чтобы получить представление о форме предмета, обычно недостаточно рассмотреть предмет с какой-то одной стороны. Проецируя предмет в системе трех плоскостей проекций, его рассматривают с трех сторон, в направлениях, перпендикулярных трем плоскостям проекций.

Получив проекции предмета на трех плоскостях проекций, плоскости координатного угла развертывают в одну плоскость, как показано на рис. 4.8,б. При этом плоскости H и W условно разрезают по оси Оу, плоскость H поворачивают вокруг оси Ох, а плоскость W -- вокруг оси Oz, получают одну общую плоскость — плоскость чертежа. При этом ось Оу как бы разрезаемся пополам. Одна ее «половина» оказывается в плоскости H и располагается перпендикулярно оси Ох, а другая — в плоскости W и располагается перпендикулярно оси Oz. Совмещенные плоскости проекций разделяются взаимно перпендикулярными осями, которые определяют на чертеже рабочее поле для построения проекций предмета. Каждая плоскость проекций имеет два измерения по взаимно перпендикулярным направлениям. Для плоскости Н — это оси Ох и Оу, для плоскости V — оси Oz и Оx:, для плоскости W -оси Oz и Оу.

Изображения, полученные на плоскостях координатного угла и совмещенные в одну плоскость, называют эпюром или ортогональным чертежом.

Проекции изделия на различные плоскости прямоугольной проекции представлены на Рис. 4.9 и 4.10

Рис. 4.9

Рис. 4.10

Основными видами чертежа изделия являются изображения его проекций на фронтальную (1 – главный вид спереди), горизонтальную (2 – вид сверху) и профильную (3 – вид с боку - слева) плоскости прямоугольной проекции. Изображение детали в этих плоскостях представлено на рис. 4.11.

Рис. 4.11.

Рассмотрим построение эпюры точки.

Виды: основные, дополнительные, местные - презентация онлайн

1. Виды: основные, дополнительные, местные

2. Цель: получить представления о том, как выбирать необходимое количество видов и научиться выполнять чертеж простейшей детали.

Задачи:
o Научить располагать виды на чертеже, дать
понятие местных видов
o Развивать пространственное мышление.
o Содействовать в развитии умений использования
чертёжных инструментов при графических
построениях, в развитии умений выполнять
нанесения размеров на чертежах.
o Содействовать в воспитании у учащихся
аккуратности, усидчивости в работе.

3. Вид - это изображение видимой части предмета. В отличие от проекций на видах применяют некоторые условности и упрощения.

4. Основные виды. Стандарт устанавливает шесть основных ви­дов, которые получаются при проецировании предмета, поме­щенного внутрь

Основные виды. Стандарт устанавливает шесть основных видов,
которые получаются при проецировании предмета, помещенного
внутрь куба, шесть граней которого принимают за плоскости
проекций. Спроецировав предмет на эти грани, их разворачивают
до совмещения с фронтальной плоскостью проекций. На
производственных чертежах изделие какой-либо сложной формы
может быть изображено в шести основных видах.

5. 1.Изображение, полученное на фронтальной плоскости проекций, называется видом спереди или главным. При выполнении чертежа

предмет надо располагать
так, что бы главный вид давал наиболее полное
представление о форме и размерах предмета.
2.Изображение на горизонтальной плоскости проекций
называется видом сверху.
3.Изображение на профильной плоскости проекций
называется видом слева.

6. Наряду с видами спереди, сверху и слева для изображения предмета могут применяться виды справа, снизу, сзади. Однако количество

видов на
чертеже должно быть наименьшим, но
достаточным для полного выявления формы и
размеров.

7. Для уменьшения количества видов на них допуска­ется показывать невидимые части поверхности предмета с по­мощью штриховых линий.

Для уменьшения количества видов на них допускается показывать невидимые части поверхности
предмета с помощью штриховых линий. С этой
же целью применяются различные условные
обозначения, знаки и надписи, установленные
стандартом.

8. Расстояние между видами выбирается произвольно, но с таким расчетом, чтобы можно было нанести размеры. На чертежах не

допускается дважды
проставлять один и тот же размер, так как это
загромождает чертеж
и затрудняет его чтение и использование в работе.

9. На чертежах проецирующие лучи не проводят, но обязательное требование, сохранение расположения видов относительно друг друга.

10. Кроме основных видов, на чертежах используют дополнительный — изображение отдельного, ограниченного места видимой поверхности

детали. Это
упрощает построение изображения предмета.

11. Местный вид может быть ограничен линией обрыва, осью симметрии и пр. Он может быть отмечен на чертеже и надписью.

Располагаютместный вид на свободном поле
чертежа или в проекционной связи с другими
изображениями.
Применение местного вида позволяет уменьшить объем
графической работы, сэкономить место на поле чертежа.

12. В тех случаях, когда изображение, какой либо части детали на чертеже невозможно нанести таким образом, чтобы не исказить его

форму и размеры, применяют
дополнительные виды. Их получают при помощи
проецирования на плоскости, которые не являются
параллельными относительно основным плоскостям
проекций.

13. Когда дополнительный вид смещен в сторону от проекционной связи, то направление взгляда указывается при помощи стрелки с

нанесением
буквенного обозначения, а
над дополнительным
изображением делается
обозначение вида.
Допускается поворот основного
вида, который сопровождается
нанесением знака «повернуто».

14. На чертежах встречаются три случая нарушения проекционной связи в расположении основных видов .

а. какой-либо вид (сверху, слева, справа, снизу или сзади)
смещен относительно главного изображения.
б. какой-либо вид отделен от главного изображения другими
изображениями.
в. вид расположен не на одном листе с главным изображением.

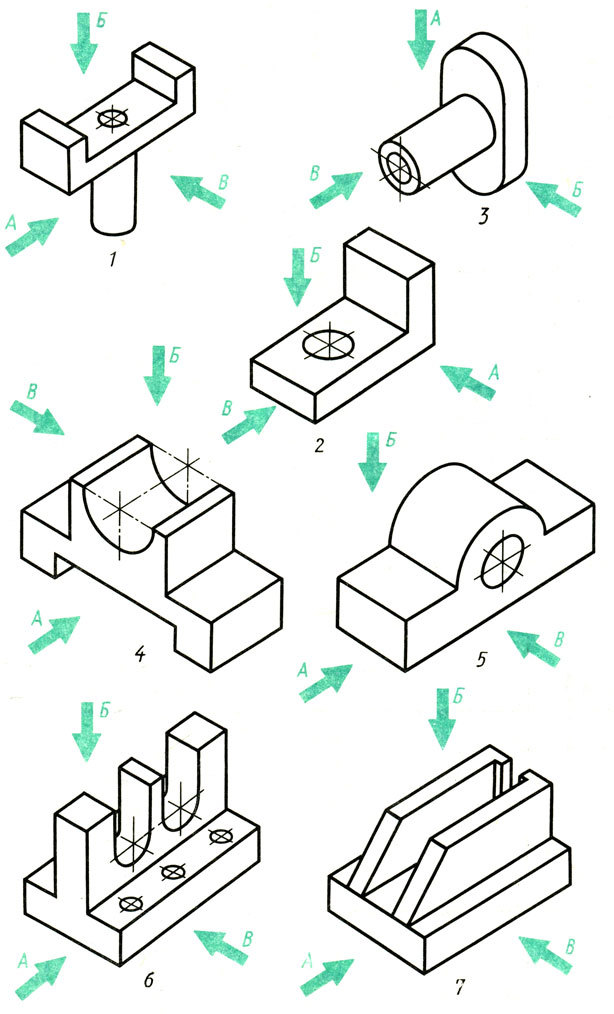

По наглядным изображениям и видом детали, найдите
соответствующие изображения: главный вид, вид сверху, вид
слева.
По наглядным изображениям и видом детали, найдите
соответствующие изображения: главный вид, вид сверху, вид
слева.
По наглядным изображениям и видом детали, найдите
соответствующие изображения: главный вид, вид сверху, вид
слева.
Моделирование из проволоки. Изогните кусок проволоки, как
показано на рисунке. Постройте аксонометрические
изображения модели. Сравните полученную модель с
изображением.
Моделирование из проволоки. Изогните кусок проволоки, как
показано на рисунке. Постройте аксонометрические
изображения модели. Сравните полученную модель с
изображением.
Моделирование из проволоки. Изогните кусок проволоки, как
показано на рисунке. Постройте аксонометрические
изображения модели. Сравните полученную модель с
изображением.
Моделирование из проволоки. Изогните кусок проволоки, как
показано на рисунке. Постройте аксонометрические
изображения модели. Сравните полученную модель с
изображением.
1.
2.
3.
Определение вида?
Как располагаются виды на чертеже? Какой вид называется
главным, почему?
Какой вид называется местным? С какой целью он используется?
Что дает применение местного вида?
Список источников
• Ботвинников А. Д., Виноградов В. Н., Вышнепольский И.
С.Черчение: Учеб. для общеобразоват. учреждений
[Текст]– М.: Астрель, 2013. – 221 с.: ил.
• Вышнепольский В. И. Рабочая тетрадь к учебнику
«Черчение» А. Д. Ботвинникова, В. Н. Виноградова, И.
С. Вышнепольского [Текст] - М.: АСТ: Астрель, 2013. –
79 с.: ил.
• Преображенская Н. Г. Черчение: сечения: рабочая
тетрадь №5[Текст]/ Н. Г. Преображенская, И. Ю.
Преображенская. – 3-е изд., с уточн. – М.: Вентана –
Граф, 2014. – 64 с.
• Ларионова И. Ю. Черчение. Школьный интернетучебник [Электронный ресурс]. Режим доступа:
http://cherch-ikt.ucoz.ru/index/sechenija_i_razrezy_4_1/022 Дата обращения: 08.09.2015

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings. PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

"Виды. Расположение и проекционная связь видов на чертеже".

Лекционный материал № 3 Разработка урока. Тема: Виды. Расположение и проекционная связь видов на чертеже.

Цель:

- изучение понятия «вид», его особенностей, правилами оформления на чертеже;

- развитие аналитического мышления, графических умений;

- воспитание культуры труда.

Тип урока: изучения нового материала

Время проведения: 90 мин.

Дидактическое оснащение: презентация на слайдах, модели геометрических фигур (конус, цилиндр, шестигранная призма, пирамида), развертка куба из картона, чертеж на доске, инструкционные карты.

Ход урока:

  1. Организационная часть. Проверка наличия и готовность студентов к занятиям. Сообщение темы и цели урока. (2 мин).

  1. Повторение изученного, фронтальный опрос по теме (10 мин):

1) Какие конструкторские документы вы знаете?

2) Какова роль стандарта в оформлении конструкторской документации? Что такое ЕСКД?

3) Что такое «формат», какие виды формата вы знаете?

4) Как оформляют формат при выполнении чертежей?

5) Что такое «внутренняя рамка» и «основная надпись» чертежа?

6) Какие типы линий вы знаете, назовите их основные характеристики?

7) Дайте определение термину «масштаб», как масштаб обозначается на чертеже?

  1. Изучение нового материала:

-Понятие «вид». Основные виды чертежа. Главный вид.

-Проекционная связь видов на чертеже.

-Дополнительный вид. Правила выполнения дополнительного вида.

-Местный вид. Правила выполнения местного вида.

Вид — изображение видимой части поверхности предмета, обращённой к наблюдателю.

Вид это изображение предметов (изделий) которое выполняться с использованием метода прямоугольного (ортогонального) проецирования. При этом предмет располагают между наблюдателем и соответствующей плоскостью проекций. Пpи постpоении изобpажений пpедметов стандарт допускает пpименение условностей и упpощений, вследствие чего указанное соответствие наpушается. Поэтому получающиеся при пpоециpовании пpедмета фигуpы называют не проекциями, а изображениями. В качестве основных плоскостей проекций принимают грани пустотелого куба, в который мысленно помещают предмет и проецируют его на внутренние поверхности граней. Грани совмещают с плоскостью (см.рисунок). В результате такого проецирования получаются следующие изображения: вид спереди, вид сверху, вид слева, вид справа, вид сзади, вид снизу.

Так как куб имеет шесть граней, то и видов мы получаем шесть.

Вид спереди. Он находится на том месте, где располагается фронтальная проекция. Его также называют главным видом, так как он предоставляет самую полную информацию об изображенном на чертеже предмете. По этой причине расположение детали относительно фронтальной плоскости проекций необходимо осуществлять таким образом, чтобы можно было спроецировать ее видимые поверхности с указанием самого большого количества элементов, определяющих форму. Кроме того, именно главному виду надлежит демонстрировать все особенности формы детали, уступы, изгибы поверхности, силуэт, отверстия, выемки. Это необходимо производить с целью обеспечения максимально быстрого узнавания той формы, которую имеет изображаемое изделие.

Вид сверху. Находится под главным видом, то есть на том месте, где располагается горизонтальная проекция

Вид слева. Размещается справа от главного вида, на том месте, где располагается профильная проекция

Вид справа. Находится с левой стороны главного вида

Вид снизу. Размещается над главным видом

Вид сзади. Находится с правой стороны от вида слева

Точно так же, как и все проекции, основные виды находятся в проекционной связи. При составлении машиностроительных чертежей разработчики стараются выбирать как можно меньшее количество видов, и в то же самое время, чтобы форма изображенного предмета была представлена точно и во всех подробностях.

Если мы внимательно посмотрим на виды, представленные на развертке, то увидим что их можно сгруппировать попарно, потому что они как бы дублируют друг друга в зеркальном отражении: вид спереди и вид сзади, вид слева и вид справа, вид сверху и вид снизу. Именно по этой причине на чертеже изображает не шесть видов, а три: вид спереди, вид слева и вид сверху.

Названия видов на чертежах не надписываются, если они расположены в проекционной связи (см.рисунок). Если же виды сверху, слева и справа не находятся в проекционной связи с главным изображением, то они отмечаются на чертеже надписью по типу «А». Направление взгляда указывается стрелкой, обозначаемой прописной буквой русского алфавита. Когда отсутствует изображение, на котором может быть показано направление взгляда, название вида надписывают. (см.рисунок)

Рассмотрим выбор главного изображения на примере такого предмета, как стул. Изобразим его проекции схематично:

Рассуждаем: функциональное назначение предмета — предмет служит для того, чтобы на нем сидеть. На каком из рисунков данное назначение наиболее понятно — вероятно, это рисунок 1 или 2, 3-й — наименее информативен.

Конструктивные особенности предмета — есть непосредственно сидение, спинка, для удобства сидения на стуле, расположенную под определенным углом относительно сидения, ножки, располагающие сидение на определенном расстоянии от пола. На каком из рисунков данные особенности наиболее наглядно представлены? Очевидно, что это рисунок 1.

Вывод — в качестве главного вида выбираем проекцию под номером 1, как наиболее информативную и наиболее полно дающую информацию о функциональном назначении стула и его конструктивных особенностях. Подобным образом необходимо рассуждать при выборе главного изображения любого предмета.

Построение видов

Построение видов начинается с мысленного выбора положе­ния детали перед плоскостями проекций. Затем выбирают коли­чество видов, необходимых и достаточных для выявления формы детали, а также способ их построения.

Выбор положения детали в системе плоскостей проекций за­висит от ее рабочего положения, способа изготовления на произ­водстве, формы. Например, если деталь изготавливается на то­карном станке, то на чертеже ее ось вращения должна распола­гаться горизонтально.

Виды чертежа могут быть выполнены различными способами.

  1. Способ приращения

Построение видов на основе последовательного вычерчива­ния геометрических тел, составляющих форму предмета. Для того чтобы выполнить чертеж этим способом, необходимо мысленно разделить деталь на составляющие ее простые геометри­ческие тела, выяснив, как они расположены относительно друг друга. Затем нужно выбрать главный вид детали и число изо­бражений, позволяющие понять ее форму и последовательно изобразить одно геометрическое тело за другим до полного ото­бражения формы объекта. Необходимо соблюдать размеры фор­мы и правильно ориентировать ее элементы относительно друг друга (см.таблицу).

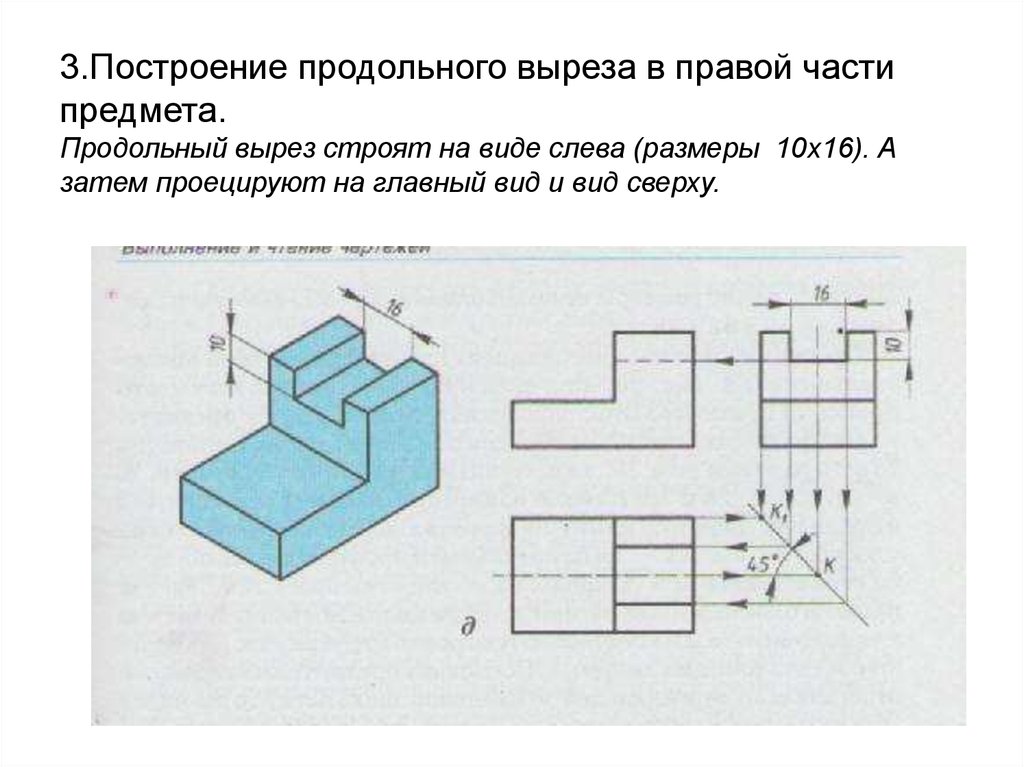

2. Способ удаления.

При вычерчивании геометрического тела с использованием приема удаления на чертеже последовательно изменяется форма заготовки с помощью удаления объемов схожих с приемами ее обработки точением, сверлением, фрезерованием и т. п. (см.таблицу)

  1. Закрепление материала.

  1. (см. слайд) Определите, какая геометрическая фигура изображена на чертеже. Объясните свой ответ.

А

Прямоугольный параллелепипед

Б

Шестиугольная призма

В

Пирамида

Г

Пирамида

  1. Практическая работа в тетрадях. Постройте три основных вида детали по представленному изображению, нанесите размеры.

  1. Завершение урока. Подведение итогов. Объяснение домашнего задания.

Дом.задание:

  1. Теория: Боголюбов С.К. «Черчение», стр.31-34;

  2. Практическая работа в тетради: карточка-задание (построить три основных вида детали по представленному изображению, нанести размеры)

Используемая литература:
  1. Боголюбов С.К. «Черчение»

  2. https://cadinstructor.org/eg/lectures/2-vidy-razrezy-sechenia/

  3. http://cherch.ru/graficheskoe_otobrazhenie/sposobi_postroeniya_vidov_na_chertezhe.html

Руководство по дизайну

: инженерные чертежи и зарисовки | Связанные ресурсы | Дизайн и производство I | Машиностроение

Чтобы увидеть анимированную версию этого руководства, обратитесь к разделу «Черчение и черчение» в компьютерной системе обучения инженерного проектирования Массачусетского технологического института. (EDICS)

Указатель раздаточных материалов

Изометрический чертеж

Ортогональные или многовидовые чертежи

Нанесение размеров

Разрез

Инструменты для рисования

Сборочные чертежи

Виды поперечных сечений

полусекций

объектов

, Ребра и т. Д.

Дополнительные размеры

Где разместить размеры

Введение

Один из лучших способов передать свои идеи - это использовать какую-либо форму изображения или рисунка. Особенно это актуально для инженера. Цель этого руководства - дать вам основы инженерного эскиза и рисования.

Мы будем рассматривать «зарисовку» и «рисование» как одно целое. «Набросок» обычно означает рисование от руки. «Рисование» обычно означает использование чертежных инструментов, от компасов до компьютеров, для повышения точности чертежей.

Это всего лишь введение. Не беспокойтесь о понимании каждой детали прямо сейчас - просто почувствуйте язык графики в целом.

Мы надеемся, что вам понравится объект на Рисунке 1, потому что вы будете часто его видеть. Прежде чем мы приступим к каким-либо техническим чертежам, давайте внимательно рассмотрим этот странный блок с нескольких точек зрения.

Рисунок 1 - Обработанный блок.

Изометрический чертеж

Изображение объекта на рисунке 2 называется изометрическим рисунком.Это одно из семейства трехмерных изображений, называемых графическими рисунками. На изометрическом чертеже вертикальные линии объекта нарисованы вертикально, а горизонтальные линии в плоскостях ширины и глубины показаны под углом 30 градусов к горизонтали. При построении в соответствии с этими рекомендациями линии, параллельные этим трем осям, имеют истинную (в масштабе) длину. Линии, которые не параллельны этим осям, не будут иметь их истинную длину.

Рисунок 2 - Изометрический чертеж.

Любой инженерный чертеж должен отображать все: полное представление об объекте должно быть возможным из чертежа.Если изометрический чертеж может отображать все детали и все размеры на одном чертеже, это идеальный вариант. В изометрический рисунок можно упаковать большой объем информации. Однако, если бы объект на рисунке 2 имел отверстие на обратной стороне, он не был бы виден при использовании одного изометрического чертежа. Чтобы получить более полное представление об объекте, можно использовать ортогональную проекцию.

Ортогональный или многоракурсный чертеж

Представьте, что у вас есть объект, подвешенный на прозрачных нитях внутри стеклянной коробки, как на рисунке 3.

Рисунок 3 - Блок, подвешенный в стеклянном ящике.

Затем нарисуйте объект на каждой из трех граней, если смотреть с этого направления. Разверните коробку (рисунок 4), и вы получите три вида. Мы называем это «орфографическим» или «многовидовым» рисунком.


Рисунок 4. Создание ортогонального многоракурсного чертежа.

Рисунок 5 - Мультиэкранный рисунок и его объяснение.


Какие виды следует выбирать для многоракурсного чертежа? Виды, раскрывающие каждую деталь объекта.Три представления не всегда необходимы; нам нужно ровно столько представлений, сколько требуется для полного описания объекта. Например, для некоторых объектов требуется только два представления, а для других - четыре. Круглый объект на рисунке 6 требует только двух видов.

Рисунок 6. Объект, которому требуется только два ортогональных вида.


Определение размеров

Рисунок 7 - Изометрический вид с размерами.


Мы «измерили» объект на изометрическом чертеже на рисунке 7.В качестве общего правила для определения размеров постарайтесь представить себе, что вы могли бы сделать объект и измерить его наиболее удобным способом. Уложите ровно столько размеров, сколько необходимо мастеру, чтобы сделать его - ни больше, ни меньше. Не добавляйте лишних размеров. Они не только загромождают чертеж, но и, если включены "допуски" или уровни точности, избыточные размеры часто приводят к конфликтам, когда допуски допусков могут быть добавлены по-разному.

Многократное измерение от одной точки до другой приведет к неточностям.Часто лучше измерять от одного конца до разных точек. Это дает размеры эталона. Полезно выбрать размещение размера в том порядке, в котором механик будет создавать деталь. Это соглашение может потребовать некоторого опыта.

Секционирование

Часто внутренние детали объекта не видны снаружи (рис. 8).

Рисунок 8 - Изометрический чертеж, на котором не показаны все детали.

Мы можем обойти это, притворившись разрезающим объект на плоскости и показав «вид в разрезе».Вид в разрезе применим к таким объектам, как блоки двигателя, внутренние детали которых сложны и их очень трудно понять из-за использования «скрытых» линий (скрытые линии, по соглашению, пунктирные) на ортогональном или изометрическом чертеже.

Представьте, что объект разрезан посередине (рисунок 9):


Рисунок 9 - «Разделение» объекта.

Рисунок 10 - Разделение объекта на рисунке 8.

Снимите переднюю половину (рисунок 10), и вы получите полный разрез (рисунок 11).

Рисунок 11. Изометрические и ортогональные виды в разрезе.

Поперечное сечение выглядит как на рисунке 11, если смотреть прямо.

Инструменты для рисования

Чтобы подготовить чертеж, можно использовать инструменты для рисования вручную (рис. 12) или компьютерное черчение или конструирование, или САПР. Основные стандарты и условные обозначения для чертежей одинаковы, независимо от того, какой инструмент дизайна вы используете для создания чертежей.Изучая черчение, мы подойдем к нему с точки зрения ручного черчения. Если рисунок сделан без инструментов или без САПР, он называется наброском от руки.


Рисунок 12 - Инструменты для рисования.

«Собрание» Чертежи

изометрический вид в «собранном» система подушки блок подшипника показан на рисунке 13. Это близко соответствует тому, что вы реально увидеть при просмотре объекта от определенного угла. Мы не можем сказать, как выглядит внутренняя часть детали с этого вида.

Мы также можем показать изометрические виды на подушку-блока, который они разобрали или «разобранном» (рисунок 14). Это позволяет увидеть внутренние компоненты подшипниковой системы. Изометрические чертежи могут ясно показать общую компоновку, но не детали и размеры.


Рисунок 13 - Подушка-блок (эскиз от руки).

Рисунок 14 - Подушка-блок в разобранном виде.

Виды в разрезе

Вид в разрезе отображает вырезанную часть объекта и является еще одним способом показать скрытые компоненты в устройстве.

Представьте себе самолет, который режет вертикально через центр блока подушки, как показано на рисунке 15. Затем представьте удаления материала с передней стороны этой плоскости, как показано на рисунке 16.


Рисунок 15 - Подушка Блокировать.

Рисунок 16 - Блок подушки.


Так будет выглядеть оставшаяся задняя часть. Диагональные линии (штриховки) показывают области, где материалы были разрезаны плоскостью разреза.

Рисунок 17 - Разрез «А-А».


Этот вид в разрезе (разрез A-A, рис. 17), ортогональный направлению взгляда, лучше показывает соотношение длины и диаметра. Эти рисунки сделать проще, чем изометрические. Опытные инженеры могут интерпретировать ортогональные чертежи без изометрического чертежа, но это требует некоторой практики.

Вид подшипника "снаружи" сверху показан на рис. 18.Это ортогональная (перпендикулярная) проекция. Обратите внимание на направление стрелок на плоскости сечения "A-A".


Рисунок 18 - Вид подшипника "снаружи" сверху.

Полусечения

Полусечение - это вид объекта, показывающий половину вида в разрезе, как на рисунках 19 и 20.

Рисунок 19 - Изометрические виды в целом и в разрезе.

Рисунок 20 - Вид спереди и половинный разрез.


Диагональные линии на чертеже разреза используются для обозначения теоретически вырезанной области. Эти линии называются сечением накладки или перекрестной штриховкой . Линии тонкие и обычно рисуются под углом 45 градусов к основному контуру объекта. Расстояние между строками должно быть равномерным.

Второе, более редкое использование перекрестной штриховки используется для обозначения материала объекта. Одна форма перекрестной штриховки может использоваться для чугуна, другая - для бронзы и так далее.Как правило, тип материала указывается в другом месте на чертеже, что делает ненужным использование различных типов штриховки.

Рисунок 21 - Половина разреза без скрытых линий.


Обычно скрытые (пунктирные) линии не используются на поперечном сечении, если они не нужны для целей определения размеров. Кроме того, некоторые скрытые линии на неразрезанной части чертежей не нужны (рис. 12), поскольку они становятся избыточной информацией и могут загромождать чертеж.

Разделение объектов с отверстиями, ребрами и т. Д.

Поперечное сечение справа на рис. 22 технически правильное. Однако на чертеже принято показывать вид слева в качестве предпочтительного метода разделения этого типа объекта.

Рисунок 22 - Поперечное сечение.

Нанесение размеров

Назначение размеров - дать четкое и полное описание объекта. Полный набор размеров допускает только одну интерпретацию, необходимую для построения детали.Размеры должны соответствовать этим рекомендациям.

  1. Точность: должны быть указаны правильные значения.
  2. Четкость: размеры должны быть размещены в соответствующих положениях.
  3. Полнота: ничего нельзя упускать и ничего не дублировать.
  4. Читаемость: для разборчивости необходимо использовать линии соответствующего качества.

Основные сведения: определения и размеры

Размерная линия представляет собой тонкую линию, прерванную посередине, чтобы можно было разместить значение размера, со стрелками на каждом конце (рис. 23).


Рисунок 23 - Чертеж с размерами.


Наконечник стрелы имеет длину примерно 3 мм и ширину 1 мм. То есть длина примерно в три раза больше ширины. Выносная линия продолжает линию объекта до размерной линии. Первая размерная линия должна находиться на расстоянии примерно 12 мм (0,6 дюйма) от объекта. Выносные линии начинаются на 1,5 мм от объекта и проходят на 3 мм от последней размерной линии.

Выноска - это тонкая линия, используемая для соединения размера с определенной областью (рисунок 24).


Рисунок 24 - Пример чертежа с выноской.

Выноска также может использоваться для обозначения примечания или комментария о конкретной области. Когда пространство ограничено, стрелки могут быть заменены толстой черной точкой, как на рисунке 23. Также на этом рисунке два отверстия идентичны, что позволяет использовать обозначение «2x» и размер, указывающий только на одно из круги.

Где разместить размеры

Размеры должны быть размещены на грани, которая наиболее четко описывает элемент.Примеры подходящего и несоответствующего размещения размеров показаны на рисунке 25.


Рисунок 25 - Пример подходящего и несоответствующего размера.

Чтобы понять, что такое определение размеров, мы можем начать с простого прямоугольного блока. Для полного описания этого простого объекта необходимы только три измерения (рис. 26). Выбор места для размещения размеров невелик.


Рисунок 26 - Простой объект.

При измерении размеров блока с выемкой или вырезом необходимо сделать несколько вариантов (рисунок 27). Обычно лучше всего проводить измерения от общей линии или поверхности. Это можно назвать базовой линией поверхности. Это исключает добавление неточностей измерения или обработки, которые могут возникнуть из-за «цепного» или «серийного» определения размеров. Обратите внимание, как размеры берут начало на опорных поверхностях. Мы выбрали одну опорную поверхность на рисунке 27, а другую - на рисунке 28. Пока мы последовательны, это не имеет значения.(Мы просто показываем вид сверху).

Рисунок 27 - Пример наземной базы.

Рисунок 28 - Пример наземной базы.

На рисунке 29 мы показали отверстие, которое мы выбрали для измерения на левой стороне объекта. Ø означает «диаметр».


Рисунок 29 - Пример отверстия с заданными размерами.

Когда левая сторона блока представляет собой «радиусы», как на рисунке 30, мы нарушаем наше правило, что мы не должны дублировать размеры.Общая длина известна, потому что указан радиус кривой с левой стороны. Затем, для ясности, мы добавляем общую длину 60 и отмечаем, что это эталонный (REF) размер. Это означает, что на самом деле это не требуется.


Рисунок 30 - Пример отверстия с прямым размером.

Где-то на бумаге, обычно внизу, должна быть размещена информация о том, какая система измерения используется (например, дюймы и миллиметры), а также масштаб чертежа.

Рисунок 31 - Пример отверстия с прямым размером.

Этот рисунок симметричен относительно горизонтальной средней линии. Осевые линии (пунктирные) используются для симметричных объектов, а также для центров окружностей и отверстий. Мы можем наносить размеры непосредственно по средней линии, как на рисунке 31. В некоторых случаях этот метод может быть более понятным, чем простое нанесение размеров между поверхностями.

Краткое введение в 2D-виды чертежей

Двухмерный чертежный вид - это представление трехмерной детали или сборки САПР, помещенной на чертежный лист.Чертежный вид представляет форму объекта при просмотре с различных стандартных направлений, например спереди, сверху, сбоку и т. Д.

Большинство дизайнеров и инженеров это уже знают. Вы можете не знать, насколько больше вы можете сделать со своими рисунками, имея лишь небольшое руководство.

В недавней презентации «Создание и изменение 2D-видов чертежей» PTC University и Creo Curriculum Manager Мэтт Хайбрехт объяснил несколько типов видов, включая подробные виды, параметры перекрестной штриховки и многое другое.[Как вставлять виды чертежа в Creo].

Ознакомьтесь с пятью ключевыми выводами:

1. Типы основных видов чертежей

Существуют различные виды, которые можно добавить к чертежу, включая, помимо прочего:

  • Общий вид - При создании чертежа первый вид, добавленный к чертежу, является общим видом. Общий вид обычно является первым из серии создаваемых видов.
  • Вид проекции - Вид проекции - это ортогональная проекция геометрии другого вида в горизонтальном или вертикальном направлении от родительского вида.Ориентация проекционного вида всегда составляет 90 градусов от родительского вида, а его масштаб зависит от родительского вида.
  • Вспомогательный вид - Вспомогательный вид - это особый тип проекционного вида. Вместо того, чтобы прогнозируемый ортогонально, дополнительный вид проецируется перпендикулярно выбранной плоской ссылки (базовая плоскость) или проецируются вдоль направления оси.
  • Детальный вид - Детальный вид - это увеличенный вид любого существующего вида модели, показанный в меньшей части.
  • Вид в разрезе - Вид в разрезе - это часть детали или сборки с вырезом, чтобы показать ее внутреннюю структуру или скрытые компоненты.

2. Типы разрезов

Вид в разрезе - это часть детали или сборки с вырезом, показывающая ее внутреннюю структуру или скрытые компоненты. На чертежах можно отображать и настраивать множество различных типов поперечных сечений. Есть два основных типа поперечных сечений, которые можно отображать на чертежах:

  • Двумерные виды поперечного сечения - Вы можете отображать эти поперечные сечения на двухмерных видах.Это могут быть либо плоские поперечные сечения, где линия разреза следует за базовой плоскостью или плоской поверхностью, либо они могут быть смещенными поперечными сечениями, в которых вы рисуете линию разреза через твердотельную модель.
  • Трехмерные виды поперечного сечения - Вы можете отображать эти поперечные сечения на трехмерных видах. Их можно создавать как трехмерные поперечные сечения в деталях или сборках, а также управлять отображением их штриховки на видах чертежа.

3.Добавление подробных обзоров

Детальный вид - это увеличенный вид любого существующего вида модели. Когда вы создаете подробный вид, к родительскому виду добавляются справочная заметка и рамка. При создании подробного вида необходимо определить следующее:

  • Сплайн - выберите центральную точку на существующем виде чертежа, которую вы хотите увеличить на подробном виде. Затем вы должны нарисовать сплайн вокруг той области вида, которую вы хотите увеличить в получившемся подробном виде.Вам не нужно беспокоиться о создании эскиза идеальной формы, потому что сплайн автоматически преобразуется в граничную форму.
  • Местоположение - Выберите место на чертеже, где будет размещен получившийся подробный вид. Как и в случае с другими видами, вы всегда можете переместить чертежный вид позже.

4. Редактирование видимых областей обзора

Вы можете редактировать вид так, чтобы были видны только его части. Это полезно, если модель проекта имеет неудобную форму, а стандартные виды занимают слишком много места на чертеже.Доступен ряд различных вариантов области обзора, в том числе следующие:

  • Half View - Удаляет часть модели из вида по обе стороны от выбранной плоскости сечения.
  • Частичный вид - отображает часть модели на виде в пределах замкнутой границы. Геометрия модели вне замкнутой границы не отображается.
  • Разбитый вид - Удаляет часть модели между двумя или более выбранными точками и закрывает оставшиеся две части вместе на указанном расстоянии.Вы можете разбивать по горизонтали, вертикали или по обоим направлениям, а также использовать различные стили графических границ для разрывов.
  • Отсечение в направлении Z - Вы можете указать на модели плоскость или привязку, параллельную экрану, и исключить всю графику за ней.

5. Изменение отображения перекрестной штриховки

  • Компоненты с поперечным сечением представлены различными стилями штриховки. Вы можете изменить стили штриховки, отображаемые на видах поперечного сечения детали и сборки, отредактировав ряд атрибутов для образцов штриховки, в том числе:
  • Интервал - можно вдвое или вдвое увеличить межстрочный интервал штриховки.
  • Угол - Вы можете редактировать угол, выбрав предопределенный угол или указав другой угол.

Чтобы получить еще больше информации, не забудьте подписаться на PTC University в LinkedIn и Instagram @PTC_University.


об авторе

Кейтлин Стивенс

Кейтлин Стивенс, старший специалист по контент-маркетингу, работает в PTC University с 2007 года.Выпускница колледжа Мэри Вашингтон в Фредериксбурге, штат Вирджиния, имеет степень бакалавра английской литературы со специализацией в лингвистике. Кейтлин проработала профессиональным редактором и менеджером более 10 лет, прежде чем переключиться на контент-маркетинг. Она регулярно пишет статьи в блоге PTC University и пишет подробные интервью и статьи о новых технологиях в сфере образования. Кроме того, она управляет платформами социальных сетей PTC University и создает оригинальный контент как идейный лидер в отрасли.Кейтлин в настоящее время проживает на южном берегу штата Массачусетс со своим мужем, двумя детьми и золотистым ретривером.

видов чертежей и перспектив

Ключевые моменты обучения

  • Определение функции инженерных чертежей
  • Перечислите различные типы чертежей, используемых в производстве трубопроводной арматуры.
  • Определите, для чего используются разные рисунки.

Монтажникам и обслуживающему персоналу необходимо базовое понимание инженерных распечаток и чертежей для установки и безопасного обслуживания трубопроводов на объекте. Следующая информация представлена ​​в качестве основы чертежа для применения инженерных концепций к проектам трубопроводов.

1.1 Назначение чертежей

Технический рисунок также называют «языком взгляда». Его можно научиться однозначно и ясно иллюстрировать объекты, функции или устройства.Основная функция чертежа - передавать информацию от проектной группы строительной бригаде и представлять информацию в удобном для пользователя удобочитаемом формате. В зависимости от передаваемой информации чертежи могут варьироваться от простого ручного эскиза до подробной 3D-модели. В следующем списке указаны типы чертежей, обычно используемых в индустрии трубопроводной арматуры:

  • Архитектурные / гражданские чертежи
  • Чертежи общего вида общего вида
  • Изометрические чертежи катушек
  • Эскиз от руки
  • Чертежи стандартных деталей
  • 3D модель

1.2 Формат чертежей

Архитектурные / гражданские чертежи: Архитектурные чертежи представляют информацию о концептуальном проекте здания или сооружения. Примерами являются строительные планы объекта, фасады зданий (внешний вид каждой стороны сооружения), чертежи фундаментов и фасады в разрезе, показывающие уровни готового пола, уровни основных трубопроводных эстакад и уровни готового потолка.
Чертежи общего вида (GA): представляют собой ортогональные виды всего объекта, которые показывают взаимосвязь оборудования и трубопроводов с архитектурными / строительными чертежами.Обычно это контрольные справочные документы, на основе которых берутся другие чертежи трубопроводов. ГА также используются другими специалистами, такими как электрики, для планирования своей работы, такой как прокладка кабелепровода, инструментальных трубок или электрических связок.
Изометрические чертежи: взяты из чертежей GA и используются для разделения системы трубопроводов на меньшие управляемые катушки, которые подходят для заводского изготовления. Для систем высокой чистоты, требующих прослеживаемости сварных швов, эти чертежи обычно используются в качестве карт сварных швов для записи положений сварных швов и того, какой сварщик их выполнил.
Наброски от руки: часто используются в полевых условиях для передачи или уточнения незначительных моментов информации между инженерами и монтажниками. Монтажникам также необходимо знать, как рисовать эскизы от руки, поскольку им может потребоваться вернуть информацию, чтобы обновить чертежи системы с изменениями, внесенными в полевых условиях.
Стандартные подробные чертежи: Эти чертежи используются для подробного описания стандартных повторяющихся требований, таких как рабочие проходки, опоры для скоб или анкерные детали.Эти чертежи согласовываются с заказчиком и хранятся в центральном файле для справок, когда они когда-либо потребуются.
3D Models: Появление компьютеров и пакетов САПР позволило дизайнерам смоделировать все здание, технологическое оборудование и соединительные трубопроводы.


Ключевые моменты обучения

  • Определение различных типов видов, используемых для представления чертежей
  • Определите, какие ортогональные проекционные рисунки представляют собой
  • Определите, что такое изометрические чертежи
  • Определите, какие чертежи параллельной линии представляют собой развертки
  • Определите, какие чертежи радиальной линии представляют собой развертки

Помимо различных форматов рисования, существуют разные виды или перспективы, в которых можно рисовать эти форматы.Чаще всего используются ортогональная проекция и изометрическая проекция.

2.1 Ортографическая проекция

Ортографическая проекция широко используется для изготовления чертежей и чертежей строительного типа, как показано на Рисунке 1. Ортографические проекции представляют компонент или систему с помощью трех видов: это вид сверху, вид сбоку и вид спереди. Другие виды, например вид снизу, используются для более полного изображения компонента или системы, когда это необходимо.

Рисунок 1 - Типичное орфографическое изображение здания

На рисунке 2 показано, как получается каждое из трех представлений. Орфографическая проекция обычно строится в масштабе и показывает все компоненты в их правильном соотношении друг с другом. Три вида, если они снабжены размерами и масштабом чертежа, содержат информацию, необходимую для изготовления или
построить компонент или систему.

Рисунок 2 - Ортографическая проекция трех видов твердого объекта

2.2 Изометрическая проекция

Изометрическая проекция представляет собой единый вид компонента или системы. Вид обычно сверху и под углом 30 °. Это обеспечивает более реалистичный трехмерный вид. Как показано на рисунке 3, это представление упрощает представление о том, как выглядит система и как ее различные части или части связаны друг с другом. Изометрические проекции могут быть выполнены в масштабе или без него.

Рисунок 3 - Изометрический чертеж твердого объекта

Изометрические чертежи обычно используются для наглядности сложных трубных узлов с большим количеством деталей и различными компонентами трубопроводов.До внедрения САПР они обычно выполнялись в виде линейной изометрии, как показано на Рисунке 4a, однако при умелом использовании пакетов 3D CAD, которые имеют обширные библиотеки компонентов, довольно просто выполнить графическую изометрию, как показано на Рисунке 4b.


Рисунок 4а - Изометрическая линия трубной катушки. Рис. 4b. Изометрическое изображение трубной катушки

.

2.3 Разработка параллельных линий

Проявление по параллельным линиям используется для создания лекал квадратной, прямоугольной и цилиндрической формы (призм).Этот метод делит поверхность на серию параллельных линий, чтобы определить форму узора. На рисунке 5 ниже показано, как развивается параллельная линия усеченного цилиндра.
Окружность круга разделена на 12 равных промежутков, которые растянуты на виде справа. Параллельные линии дают нам длины хорды, которые проецируются на вытянутые хорды, которые представляют хорды на окружности цилиндра. Это дает нам ряд высот, которые соединяются от руки, чтобы дать истинную форму поверхности цилиндра.По сути, это «разворачивание» цилиндрической формы из трех измерений в два измерения.

Рисунок 5 - Развитие параллельных линий усеченного цилиндра

Проявка по параллельным линиям используется для создания рисунка труб, призм и любой цилиндрической формы. Развитие рисунка может быть нанесено прямо на плоскую металлическую пластину. Затем металлу придают форму. Узоры часто превращаются в шаблоны с помощью бумаги или тонкого стального листа. На формованной стандартной трубе узор превращается в шаблон, который можно использовать снова и снова.Часто при работе с цилиндрическими трубами размеры выходят за пределы диапазона имеющихся в наличии труб. В этом случае цилиндр должен быть сформирован из плоской пластины, используя шаблон для создания требуемой формы.

2,4 Радиальная развертка


Метод формирования рисунка с использованием радиальных линий используется для создания рисунков для объектов, которые имеют сужающуюся форму с линиями, сходящимися к общей точке, называемой вершиной. Метод радиальных линий использует серию радиальных образующих линий, проведенных из общей точки вершины, для создания заданного рисунка или формы.Развитие радиальных линий используется для конических форм, то есть там, где форма сходится к вершине (на приемлемом расстоянии).

Рисунок 6 - Развитие радиальной линии усеченного конуса
На рисунке 6 выше показано, как завершается развитие радиальной линии усеченного конуса. Две дуги нарисованы с использованием вершины в качестве центральной точки и основания конуса в качестве внешнего радиуса и основания усеченного конуса в качестве внутреннего радиуса. Конус разделен на 12 равных промежутков, которые отмечены 12 раз вдоль большей дуги.Затем они присоединяются к вершине, чтобы придать истинную форму поверхности усеченного конуса. Этот метод вытяжки часто используется для разработки шаблонов переходников для труб или больших конических бункеров.


  • Ручной эскиз 3 ортогональных вида стола.
  • Нарисуйте и вырежьте параллельную развертку цилиндра диаметром 60 мм, усеченного под 45º к его оси.

Заголовок

Автор

Арт.Код

Индукционная книга, «Кодекс поведения и рекомендации по охране здоровья и безопасности »

СОЛАС

Базовая сварка и изготовление

Вт Кеньон

ISBN 0-582-00536-L

Основы производства и сварочного производства

FJM Smith

ISBN 0-582-09799-1

Рабочие процессы, методы и материалы , 3-е издание, Elsevier Science & Technology

Черный, Брюс Дж. 2004

ISBN-13: 9780750660730

Новые инженерные технологии

Лоуренс Смит и Лиам Хеннесси

ISBN 086 1674480

Источник: http: // local.ecollege.ie/Content/APPRENTICE/liu/pipefitting/word/M5_U1_Drawing%20methods%20and%20types.doc

Если вы являетесь автором приведенного выше текста и не соглашаетесь делиться своими знаниями для обучения, исследований, стипендий ( для добросовестного использования, как указано в авторских правах США), отправьте нам электронное письмо, и мы быстро удалим ваш текст. Добросовестное использование - это ограничение и исключение из исключительного права, предоставленного законом об авторском праве автору творческой работы. В законодательстве США об авторском праве добросовестное использование - это доктрина, которая разрешает ограниченное использование материалов, защищенных авторским правом, без получения разрешения от правообладателей.Примеры добросовестного использования включают комментарии, поисковые системы, критику, новостные репортажи, исследования, обучение, архивирование библиотек и стипендии. Он предусматривает легальное, нелицензионное цитирование или включение материалов, защищенных авторским правом, в работы других авторов в соответствии с четырехфакторным балансирующим тестом. (источник: http://en.wikipedia.org/wiki/Fair_use)

Информация о медицине и здоровье, содержащаяся на сайте, носит общий характер и цель , которая является чисто информативной и по этой причине не может в любом случае заменить совет врача или квалифицированного лица, имеющего законную профессию.

Тексты являются собственностью соответствующих авторов, и мы благодарим их за предоставленную нам возможность бесплатно делиться своими текстами с учащимися, преподавателями и пользователями Интернета, которые будут использоваться только в иллюстративных образовательных и научных целях.

Рисование многоракурсной печати (базовое рисование): 8 шагов

Этот первый фрагмент является своего рода объяснением для непрофессионала, так сказать, лежащей в основе теории. Если вы просто хотите взглянуть на несколько рисунков, пропустите.Что такое план? Или какой-нибудь рисунок? Рисунок - это форма коммуникации, рисуете ли вы лошадь, чтобы попытаться передать кому-то ее красоту, или вы пытаетесь передать дизайн детали кому-то или даже самому себе. Какая у меня здесь цель? Сейчас я не чертежник, у меня даже нет диплома редактора. Но я заядлый строитель и производитель, и я потерялся бы, если бы не смог спроектировать свои детали. Я свариваю, обрабатываю станки, кузнец, много чего делаю. И мне нужно иметь возможность как разрабатывать свои проекты, так и детали для моих инструментов, и мне нужно иметь возможность показать эти проекты кому-то, и они смогут это понять.Я вижу много людей, любителей и т. Д., Которым нужно нарисовать произведение, над которым они работают, будь то потому, что они просят помощи в его создании или пытаются заставить кого-то другого сделать это для них (т. Е. получить что-то, сделанное в механическом цехе, которое вы не можете сделать дома), и они не могут четко нарисовать свой дизайн, что затрудняет процесс сборки. Поэтому я подумал, что поделюсь своим опытом рисования и чтения гравюр, чтобы помочь другим людям более ясно делиться своими идеями.Моя цель не в том, чтобы научить вас рисовать дом или дать вам эквивалент каких-либо уроков рисования, а в том, чтобы показать вам основные основы рисования гравюры. Почему мульти-просмотр? Если вы посмотрите почти на любой чертеж детали, вы увидите несколько ее видов, особенно это часто бывает с любыми более сложными чертежами. Причина в том, что, добавляя различные виды детали, вы можете увидеть скрытые в ней особенности и соединить точки (как некоторые сказали бы) с запутанной частью. Посмотрите на некоторые следующие изображения и их примечания; Я попробую. Это первое, что здесь является своего рода объяснением для непрофессионала, так сказать, лежащей в основе теории.Если вы просто хотите взглянуть на несколько рисунков, пропустите.

Что такое чертеж? Или какой-нибудь рисунок?
Рисунок - это форма коммуникации, рисуете ли вы лошадь, чтобы попытаться передать кому-то ее красоту, или вы пытаетесь передать дизайн детали кому-то или даже самому себе.
Какова моя цель здесь? Сейчас я не чертежник, у меня даже нет диплома редактора. Но я заядлый строитель и производитель, и я потерялся бы, если бы не смог спроектировать свои детали. Я свариваю, обрабатываю станки, кузнец, много чего делаю.И мне нужно иметь возможность как разрабатывать свои проекты, так и детали для моих инструментов, и мне нужно иметь возможность показать эти проекты кому-то, и они смогут это понять.
Я вижу много людей, любителей и им подобных, которым нужно нарисовать кусок, над которым они работают, будь то потому, что они просят помощи в его создании, или пытаются заставить кого-то другого сделать это для них ( т.е. сделать что-то в механическом цехе, которое нельзя сделать дома), и они не могут четко нарисовать свой дизайн, что затрудняет процесс сборки.Поэтому я подумал, что поделюсь своим опытом рисования и чтения гравюр, чтобы помочь другим людям более ясно делиться своими идеями.

Моя цель - не научить вас рисовать дом или дать вам эквивалент каких-либо уроков рисования, а показать вам основные основы рисования гравюры.

Почему мульти-просмотр?
Если вы посмотрите практически на любой чертеж детали, вы увидите несколько его видов, особенно это часто бывает с любыми более сложными чертежами. Причина в том, что, добавляя различные виды детали, вы можете видеть скрытые в ней особенности и соединять точки (как некоторые сказали бы) с запутанными частями.
Посмотрите на следующие рисунки и примечания к ним; Я постараюсь продемонстрировать, что я имею в виду.

Как читать инженерные чертежи - простое руководство

Вам не нужно быть инженером, чтобы уметь читать инженерные чертежи, в то время как умение читать инженерные чертежи может быть большим преимуществом для вас в вашей работе.

Для чего используются инженерные чертежи?

Технические чертежи (также иногда называемые чертежами, производственными чертежами, отпечатками, производственными отпечатками, размерными отпечатками, чертежами, чертежами механики и т. Д.) - это подробный и конкретный план, который показывает всю информацию и требования, необходимые для производства предмета или продукта.Это больше, чем просто рисунок, это графический язык, на котором передаются идеи и информация.

Почему бы просто не использовать 3D-модель?

В отличие от 3D-модели, инженерный чертеж предлагает гораздо более конкретную информацию и требования, в том числе:

  • Размеры
  • Геометрия
  • Допуски
  • Тип материала
  • Отделка
  • Оборудование


3D-модели - это хорошо, и они обычно (особенно в наши дни) используются вместе с чертежами.Они являются хорошим визуальным представлением желаемого объекта, но не содержат всей информации, которую содержат рисунки.

Информационные блоки

Эти блоки содержат важную информацию о сборке. Обычно они расположены в правом нижнем углу чертежа. Эти блоки содержат подробную информацию о том, для чего предназначен чертеж, для кого, номер детали и описание, а также информацию о материале и отделке.

Это основные информационные блоки:

Основная надпись

Начните с чтения основной надписи в правом нижнем углу чертежа.Есть и другие подобные блоки информации, но основная надпись служит контекстом, в котором должен восприниматься рисунок.

Основная надпись содержит такую ​​информацию, как:

  • Название и адрес компании или агентства, подготовившего или владеющего чертежом
  • Номер детали и описание
  • Материал
  • Масса
  • Отделка
  • Общие допуски
  • Детали проекции
  • Масштаб, использованный на чертеже
  • Номера редакций
  • Статус чертежа (Предварительный, Утвержденный и т. Д.))
  • Единицы, использованные на чертеже

Обратите внимание, что любая информация в примечаниях за пределами основной надписи, которая конфликтует с информацией в основной надписи, должна рассматриваться как правильная информация и заменять информацию о основной надписи.

Ревизионный блок

Блок ревизии, расположенный в верхнем правом углу, показывает подробности об изменениях, которые были внесены для проката ревизии. Блок редакции включает в себя редакцию, описание внесенных изменений, дату редакции и утверждение редакции.

Блок ведомости материалов (BOM)

Блок Bill of Materials (также известный как BOM, Schedule или Parts List), обычно расположенный чуть выше основной надписи или в верхнем левом углу, содержит список всех элементов и количеств, необходимых для проекта. или сборка. Это используется для деталей, требующих сборки, или когда к детали необходимо добавить оборудование.

Строки

Важно понимать, что представляет собой каждый тип линий и что они означают.Есть три типа линий:

  • Видимая линия: указывает, что край виден на соответствующем виде
  • Скрытая линия: указывает, что кромка находится за гранью
  • Фантомная линия: в основном используется для обозначения альтернативного положения движущейся части. Также используется для обозначения разрыва, когда природа объекта делает невозможным использование обычного типа разрыва.
  • Центральные линии: нанесены для обозначения точного геометрического центра сборки. Они сделаны из серии более светлых длинных и коротких штрихов.

Чтение инженерных чертежей - что дальше?

Теперь пора попытаться визуализировать, как сборка должна выглядеть в 3D (для этого вы можете игнорировать точные размеры). Большинство новых рисунков будут иметь изометрическую проекцию, которая поможет вам. Вы можете использовать Спецификацию материалов, чтобы найти компоненты на чертеже, чтобы понять роль, которую они играют в сборке.

Помните, что чтение инженерного чертежа может занять много времени, в зависимости от сложности сборки и опыта читателя.

Если вы хотите узнать больше, наш однодневный вводный курс научит вас правильно читать и интерпретировать чертежи и лучше понимать конкретные требования проекта.

дополнительных представлений - базовое чтение чертежей

  • ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ, ВИД СПЕРЕДИ
  • ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ, ВИД СВЕРХУ
  • ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ, ВИД БОКОВОЙ
  • ЭСКИЗ ДОПОЛНИТЕЛЬНЫЕ ВИДЫ

Когда объект имеет наклонную или наклонную поверхность, обычно невозможно показать наклонную поверхность на орфографическом чертеже без искажений.Чтобы представить более точное описание любой наклонной поверхности, обычно требуется дополнительный вид, известный как вспомогательный вид.

Вспомогательный вид - это просто «вспомогательный» вид, который показывает наклонную часть объекта, как она есть на самом деле. Получается, что проект. объект так, чтобы истинный размер и форма поверхности (или поверхностей) были видны такими, какие они есть на самом деле.

Вспомогательные виды обычно встречаются на многих типах промышленных чертежей.

Вспомогательные устройства, вид спереди

Есть три основных типа вспомогательных видов.В первом типе вспомогательный вид проецируется из вида спереди трехразмерного (ортогонального) чертежа. Во втором и третьем типах чертежей вспомогательные виды проецируются сверху и сбоку.

Вот вспомогательный вид спереди простого объекта с наклонной поверхностью.

Обратите внимание, что линии проекции перпендикулярны наклонной поверхности первого вида, и что на вспомогательном виде показана только наклонная поверхность объекта.· Остальная часть объекта опущена, однако для ясности иногда показаны части прилегающих · поверхностей. Также обратите внимание, что наклонные поверхности видов сверху и сбоку укорачиваются из-за искажения, тогда как поверхность вспомогательного вида имеет истинный или фактический размер.

Чтобы набросать вспомогательный вид, вы начинаете с орфографии. видов объекта и добавьте линии проекции, перпендикулярные (90 ) наклонной поверхности, добавив опорную линию на любом удобном расстоянии от вида с наклонной поверхностью.

Затем расстояние CB на вспомогательном виде устанавливается такой же длины, как соответствующее расстояние на одном из ортогональных видов; в этом примере это вид сбоку. На этом вспомогательный вид завершен.

Вспомогательные устройства, вид сверху

Вспомогательный элемент вида сверху разработан так же, как вспомогательный элемент вида спереди, за исключением того, что вспомогательный элемент проецируется с вида сверху.

Будет ли проецироваться дополнительный вид спереди, сверху или сбоку, зависит от положения объекта или от того, какая поверхность объекта наклонена.В этом примере вид сверху наклонен. Следовательно, вспомогательный вид должен проецироваться с вида сверху.

Снова обратите внимание на то, что наклонные поверхности, показанные на видах спереди и сбоку, не показаны по истинной длине.

Вспомогательный вид сбоку

Вспомогательные элементы, вид сбоку, нарисованы так же, как вспомогательные элементы, вид спереди и сверху. Опять же, место проецирования вспомогательного вида зависит от положения объекта или от того, какая поверхность объекта наклонена.

Очевидно, что это очень простые примеры вспомогательных представлений, которые представлены, чтобы познакомить вас с концепцией дополнительных представлений.

По мере того, как объекты с наклонными поверхностями становятся более сложными, вспомогательные виды предоставляют средства представления объектов в их истинном размере и форме.

Эскизные вспомогательные виды

Для выполнения следующих задач требуется дополнительный вид. Нарисуйте необходимые вспомогательные виды в отведенных местах.

Практика рисования 1

Практика рисования 2

В этой задаче круглое отверстие центрируется на наклонной поверхности и просверливается сквозь объект. Отверстие в. вид спереди и сбоку из-за искажения. Он появится в его истинной форме на вспомогательном виде. Помните, что вспомогательная проявляется с точки зрения наклонной поверхности. Завершите вспомогательный вид.

Практика рисования 3

В этой задаче в объекте частично вырезано квадратное отверстие.Завершите вспомогательный вид.

Викторина

Указания: Завершите вспомогательный вид в отведенном месте.

подробных чертежей: общение с инженерами - Урок

.

Быстрый просмотр

Уровень оценки: 10 (9–12)

Требуемое время: 45 минут

Зависимость урока: Нет

Тематические области: Наука и технологии

Подпишитесь на нашу рассылку новостей

Резюме

Студенты знакомятся с деталями чертежей и важностью четкого документирования и передачи своих проектов.Они представлены в стандарте Y14.5 Американского национального института стандартов (ANSI), который контролирует, как инженеры общаются и архивируют проектную информацию. Они знакомятся со стандартными размерами бумаги и соглашениями о видах чертежей, которые являются основными компонентами стандарта Y14.5. Затем они могут попрактиковаться в рисовании, выполнив соответствующее задание в соответствии с инженерными стандартами.

Инженерное соединение

Революционная идея имеет ценность только в том случае, если ее можно эффективно передать.Чтобы инженеры могли представить, создать и спроектировать продукты, устройства и системы, которые оказывают долгосрочное влияние на общество, они должны знать, как представлять и архивировать свои разработки в манере, понятной всем инженерам, независимо от культурных и географических границ. Имея надлежащие подробные чертежи, производители точно знают, как создаются детали, без необходимости дополнительных устных объяснений со стороны инженеров. Детальный чертеж, так сказать, стоит сам по себе и обеспечивает запись или архив точных намерений инженера.Хорошо продуманные подробные чертежи сохраняют творческую работу из поколения в поколение.

Цели обучения

После этого урока учащиеся должны уметь:

  • Определите семь видов чертежа детали.
  • Перечислите важные компоненты чертежа детали.
  • Перечислите размеры бумаги, используемые для детального чертежа.
  • Объясните роль стандартов в сохранении технологий.

Образовательные стандарты

Каждый урок или задание TeachEngineering соотносится с одним или несколькими научными дисциплинами K-12, образовательные стандарты в области технологий, инженерии или математики (STEM).

Все 100000+ стандартов K-12 STEM, охватываемых TeachEngineering , собираются, обслуживаются и упаковываются Сетью стандартов достижений (ASN) , проект Д2Л (www.achievementstandards.org).

В ASN стандарты иерархически структурированы: сначала по источникам; например , по штатам; внутри источника по типу; например , естественные науки или математика; внутри типа по подтипу, затем по классу, и т. д. .

Международная ассоциация преподавателей технологий и инженерии - Технология
  • Выражение идей другим людям в устной форме, с помощью эскизов и моделей - важная часть процесса проектирования.(Оценки К - 2) Подробнее

    Посмотреть согласованную учебную программу

    Вы согласны с таким раскладом? Спасибо за ваш отзыв!

  • Есть много способов передачи информации, таких как графические и электронные средства.(Оценки 9 - 12) Подробнее

    Посмотреть согласованную учебную программу

    Вы согласны с таким раскладом? Спасибо за ваш отзыв!

Предложите выравнивание, не указанное выше

Какое альтернативное выравнивание вы предлагаете для этого контента?

Рабочие листы и приложения

Посетите [www.teachengineering.org/lessons/view/cub_detdrawings_lesson01], чтобы распечатать или загрузить.

Больше подобной программы

Детальное рисование дизайнов

Студенты практикуются в создании чертежей элементарных деталей. Они практикуют создание собственных чертежей трехмерного блока и специальной детали LEGO, а затем делают трехмерные эскизы неизвестного объекта, используя только информацию, содержащуюся в его подробном чертеже.

Вид со всех сторон: орфографический рисунок

Учащиеся узнают, как создавать двумерные представления трехмерных объектов с помощью методов ортогональной проекции. Они строят фигуры, используя кубические блоки, а затем рисуют ортогональные и изометрические виды этих фигур, то есть виды сбоку, например, сверху, спереди, справа, без de...

Соедините точки: изометрический чертеж и закодированные планы

Учащиеся узнают об изометрических рисунках и практикуют рисование на бумаге с треугольными точками фигур, которые они создают, используя несколько простых кубиков. Они также узнают, как использовать закодированные планы, чтобы представлять объекты и рисовать их на бумаге с треугольными точками.

Давай, Ровер

Во время этого урока учащиеся узнают о путешествии, в которое отправляется марсоход после того, как он был спроектирован инженерами и перед подготовкой к запуску. Студенты изучают методы изготовления, концепции допусков, сборку и полевые испытания, связанные с исследовательским марсоходом.

Введение / Мотивация

Инженеры не занимаются творчеством самостоятельно, но обычно передают свои идеи высококвалифицированным станочникам и производителям, которые затем конструируют различные компоненты, из которых состоят конструкции. Инженеры также должны представлять свои проекты таким образом, чтобы это было понятно инженерам из разных стран и культур.Инженеры также оставляют наследие творческой мысли в своих проектах. Чтобы сохранить эту технологию от одного поколения к другому, она должна быть хорошо задокументирована. Как бы ты это сделал? Как это делают инженеры? Детальный чертеж - это инструмент, используемый инженерами для передачи своих разработок производителям и сохранения их работ для будущих поколений.

Чтобы облегчить обмен проектной информацией, инженеры создали единые стандарты, протоколы и инструменты. Один из этих стандартов называется ANSI Y14.5, который представляет собой описание того, как создать «подробный чертеж». Детальный чертеж - это двухмерное представление инженерной конструкции, которое содержит всю информацию, необходимую для ее точного воспроизведения. Детальные чертежи особенно полезны, когда инженер хочет изготовить свою конструкцию. При наличии надлежащего подробного чертежа производитель точно знает, как создать деталь без необходимости дополнительных устных объяснений со стороны инженера. Детальный чертеж, так сказать, стоит сам по себе и обеспечивает запись или архив точных намерений инженера.

(Покажите учащимся примеры подробных чертежей и опишите информацию из раздела «Предпосылки урока». Используйте наглядные пособия по детальному рисованию, которые содержат рисунки 1-3, в формате, подходящем для проецирования сверху вниз или раздаточных материалов. Затем проведите прикрепленный тест и проведите соответствующее задание .)

Предпосылки и концепции урока для учителей

«Детальный чертеж» - это чертеж одного компонента, сборки из нескольких частей или всей системы сборок.Детальный чертеж дает полное и точное описание размеров, формы детали и способа ее изготовления. Чертеж детали должен быть кратким, поскольку он передает только информацию, необходимую для создания детали. Такая информация, как точный размер, тип материала, отделка, допуски и любые специальные производственные инструкции, необходимые для создания детали, включены в ее подробный чертеж.

Детальные чертежи создаются на бумаге стандартных размеров. «Североамериканский стандартный размер бумаги» указан в стандарте ANSI Y14.5 и используется в США. На Рисунке 1 показаны различные форматы бумаги Североамериканского стандарта. Наименьший размер обозначается буквой «А» и соответствует размеру обычного листа записной книжки (8 ½ x 11 дюймов). Самый большой размер - «E», что эквивалентно 16 листам записной книжки.

Рис. 1. Серия ANSI североамериканских стандартных форматов бумаги, используемых для подробных чертежей. Авторское право

Авторские права © Nakamura2828, Wikimedia Commons http://en.wikipedia.org/wiki/File:ANSI_size_illustration.svg

Инженер «масштабирует» очень большие или маленькие объекты на своих чертежах. Например, компоненты, из которых состоит 1-дюймовый микроробот, слишком малы, чтобы их можно было нарисовать в масштабе из-за размеров элементов, которые не так легко увидеть без увеличения. Соответствующий масштаб, скажем, 1/10 дюйма = 1 дюйм, выбирается для передачи необходимых деталей, а затем выбирается соответствующий размер бумаги. Масштаб чертежа указан в основной надписи.

На детальном чертеже должна присутствовать следующая информация:

  • имя инженера
  • название детали
  • тип материала
  • масштаб чертежа
  • дата и / или ревизия
  • необходимые виды (спереди, слева, справа, сверху, снизу и / или сзади)
  • изометрический вид
  • все необходимые размеры (ширина, глубина, высота, размер и т. Д.))
  • все допуски на размеры

Рис. 2. Пример подробного чертежа. Авторское право

Авторские права © 2010 Бенджамин С. Терри, Программа ITL, Университет Колорадо в Боулдере

Рисунок 2 - это пример чертежа детали, который содержит всю необходимую информацию для создания этого компонента. Обратите внимание на следующее на этом чертеже:

  • имя инженера (Бен Терри)
  • наименование детали (трубка, основание .3125 OD X .242 ID)
  • наименование детали (трубка, основание.3125 OD X .242 ID)
  • масштаб (5: 1)
  • ревизия (Б-01)
  • размер бумаги: (A)
  • изометрический вид (верхний правый угол)
  • вид спереди (левый верхний угол)
  • вид снизу (нижний левый угол)
  • вид справа - в данном случае вид в разрезе (РАЗДЕЛ A-A)
  • размеры и допустимые отклонения

В подробный чертеж включены виды для четкого описания трехмерного объекта посредством двумерной бумаги.Вид спереди - это первый вид, который выбирается, и единственный вид, который является произвольным, то есть инженер определяет (решает), какой вид будет видом спереди. Все остальные виды основаны на выбранном виде спереди. Виды располагаются на бумаге в соответствии с условием, показанным на рисунке 3.

Рис. 3. Иллюстрация семи видов чертежей (проекция под третьим углом). Copyright

Copyright © 2010 Benjamin S. Terry, ITL Program, University of Colorado Boulder

Обратите внимание, что виды получаются вращением вида спереди.Например, вид спереди повернут на 90 ° влево, чтобы получить вид слева, вид спереди повернут на 90 ° вправо, чтобы получить вид справа, вид справа повернут на 90 ° вправо, чтобы получить вид сзади. , и так далее. Обратите внимание, что изометрический вид получается при рассмотрении компонента в кубической комнате, смотрящей в противоположный нижний угол из верхнего угла. Виды не нужно помечать, как на рисунке 3; их расположение на подробном чертеже относительно вида спереди определяет каждый вид.Рисование видов вручную требует практики. Связанное с этим упражнение «Детальное рисование» дает студентам возможность попрактиковаться в рисовании стандартных видов.

Условное обозначение, используемое на рисунке 3, называется «проекцией под третьим углом» и используется производителями в Северной Америке. Другое соглашение, называемое «проекцией под первым углом», используется в Европе и Азии.

Сопутствующие мероприятия

  • Детальное рисование проектов - учащиеся практикуются в создании элементарных подробных чертежей.Они узнают, как инженеры передают техническую информацию о своих проектах, используя основные компоненты подробных чертежей. Они также практикуются в создании собственных чертежей 3D-блока.

Словарь / Определения

ANSI: аббревиатура от American National Standards Institute.

чертежный вид: двухмерный линейный рисунок объекта, видимого под определенным углом.Семь стандартных видов: спереди, сзади, сверху, снизу, слева, справа и в изометрии.

Масштаб: масштаб чертежа определяется как отношение расстояния на чертеже к соответствующему расстоянию на фактическом объекте.

проекция под третьим углом: соглашение о чертежных видах, используемое в Северной Америке. Простой способ визуализировать проекцию под третьим углом - поместить объект на дно воображаемой чаши. Если сдвинуть объект вверх по правому краю чаши, откроется вид с правой стороны, при скольжении вверх по левому краю чаши откроется вид с левой стороны и т. Д.

Допуск: допустимое отклонение фактического значения от указанного значения.

Оценка

Итоги урока Оценка

Викторина : после урока проведите для учащихся прилагаемый тест по детальным чертежам, в котором им предлагается определить перспективы вида чертежа и объяснить, почему правила и процедуры для создания детальных чертежей настолько исчерпывающие и исчерпывающие.Просмотрите их ответы, чтобы оценить их понимание предмета.

Авторские права

© 2010 Регенты Университета Колорадо.

Авторы

Бенджамин С. Терри; Стефани Ривал; Дениз В. Карлсон

Программа поддержки

Комплексная программа преподавания и обучения, Инженерный колледж, Университет Колорадо в Боулдере

Благодарности

Содержание этой учебной программы по цифровой библиотеке было разработано при гранте Фонда улучшения послесреднего образования (FIPSE), U.S. Министерство образования и Национальный научный фонд ГК-12, грант No. 0338326. Однако это содержание не обязательно отражает политику Министерства образования или Национального научного фонда, и вам не следует предполагать, что оно одобрено федеральным правительством.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
