Осушитель воздуха – ремонт своими руками, схема, устройство

Бытовой осушитель воздуха – это переносной электроприбор, который предназначен для снижения и поддержания комфортной относительной влажности воздуха в помещениях дома или квартиры.

Для быта обычно выпускаются осушители воздуха, работающие на принципе охлаждения воздуха и конденсации из него воды с помощью встроенного компрессора с испарителем, как в холодильниках. Поэтому они называются конденсационными. Такие осушители обладают высокой производительностью и способны быстро создать и постоянно поддерживать в помещении комфортную для человека, домашних животных и имущества относительную влажность воздуха в пределах 40-60%.

Устройство и принцип работы

конденсационного осушителя воздуха

Если из корпуса холодильника убрать шкаф для хранения продуктов с морозилкой, а все остальное разместить в отдельном корпусе, то получится конденсационный осушитель воздуха, который представлен на фотографии.

Рассмотрим устройство и принцип работы осушителя воздуха на примере немецкой модели «Kaut K20», схема которого приведена на чертеже.

Влажный воздух из помещения через решетку на лицевой панели осушителя за счет вращения лопастей вентилятора всасывается в корпус осушителя. Далее воздух проходит через теплообменник, в котором из него удаляется вода, проходит через фильтр и возвращается обратно в помещение уже сухим.

Теплообменник состоит из двух зон – теплой и холодной. Сначала влажный воздух попадает в нагретую зону теплообменника и подогревается. Далее проходит через холодную зону теплообменника и охлаждается. Так как разница температур между подогретым воздухом и холодной зоной теплообменника большая, то вода из воздуха осаждается на его ребрах (конденсируется) и по стенкам стекает в лоток для конденсата.

Электрическая схема и принцип работы

Осушитель воздуха к электрической сети переменного тока 220 В подключается с помощью электрической вилки типа С6. Для индикации поступления питающего напряжения на схему на лицевой панели установлен индикатор, выполненный на неоновой лампочке HL1.

При работе осушителя из воздуха удаляется вода, которая собирается в водосборном резервуаре объемом 5,5 л. Для исключения перелива воды установлен датчик ее уровня S, который в случае наполнения резервуара отключает осушитель и включает неоновую лампочку-индикатор наполнения резервуара HL2, установленную на лицевой панели. Резисторы R1 и R2 служат для ограничения тока, протекающего через неоновые лампочки. Датчик уровня воды выполнен на механическом микропереключателе.

Требуемый уровень влажности воздуха задается и поддерживается благодаря гигростату (Н) типа TW2001R-A, способного регулировать относительную влажность в диапазоне от 10% до 80%. Управление гигростатом осуществляется с помощью ручки, расположенной на лицевой панели осушителя. При снижении относительной влажности до заданного уровня гигростат отключает подачу питающего напряжения на вентилятор и компрессор.

Для обеспечения циркуляции воздуха через теплообменник служит вентилятор М, который имеет два режима скорости. При замкнутом выключателе I, питающее напряжение подается без ограничения и лопасти вентилятора вращаются с максимальной скоростью. Для снижения уровня шума, например, при работе осушителя в ночное время, установлен токоограничивающий резистор R3, благодаря которому при размыкании выключателя I скорость лопастей снижается. Стоит заметить, что в таком режиме производительность осушителя тоже снижается.

Для исключения образования ледяной шубы на теплообменнике в схеме имеется блок управления, а в теплообменник вмонтирован датчик температуры. Если температура охлаждающей секции теплообменника приближается к 0 °С, то блок управления отключает компрессор на время, пока температура не повысится.

Как работает компрессор в осушителе?

Компрессор представляет собой герметичный металлический корпус цилиндрической формы. В нем установлен электродвигатель с системой клапанов, которые при работе электродвигателя создают на выходе высокое давление. В качестве хладагента в компрессорах используется газ фреон или другие с подобными физическими характеристиками, например R134a.

С выхода компрессора нагретый и принявший жидкое состояние от сжатия фреон по медной трубке, сначала проходит через зону теплообменника подогрева воздуха, где отдает свое тепло. Выходя из зоны подогрева, трубка сужается до внутреннего диаметра 0,6-0,8 мм, образуя капилляр длиной более полуметра. Далее трубка опять расширяется до прежнего диаметра.

Выходя из капиллярной трубки фреон, направляется в охлаждающую зону теплообменника. Из-за большой разности диаметров трубок возникает перепад давления. В результате фреон вскипает и переходит в газообразное состояние, поглощая при этом большое количество тепла, которое отбирается от охлаждающей зоны теплообменника. После этого фреон возвращается в компрессор, где газ опять сжимается и направляется в теплообменник. Пока включен электродвигатель компрессора циркуляция фреона через теплообменник будет происходить постоянно.

По такому принципу работает компрессор в любом домашнем холодильнике, только нагревающаяся часть теплообменника устанавливается на задней стенке его шкафа, а охлаждающая (морозилка) внутри него.

Внимание! При ремонте осушителя воздуха и любых других электроприборов, включенных в бытовую сеть, следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Не забывайте вынимать вилку из розетки!

Ремонт осушителя воздуха своими руками

Изучив принцип работы и электрическую схему осушителя воздуха можно приступать к его самостоятельному ремонту.

Первым делом нужно убедиться, что водосборный резервуар для воды не переполнен. Далее с помощью ручки гигростата выставить требуемый уровень влажности, например, установив указатель на цифру 6 (относительная влажность 60%). Кнопка переключения скорости вентилятора должна находиться в утопленном положении. Затем вставить вилку осушителя в розетку, должен загореться зеленый индикатор подключения к сети HL1 и не гореть красный индикатор переполнения резервуара HL2. Лопасти вентилятора должны завращаться и заработать компрессор.

Если осушитель исправен, то через 5-10 минут работы из его задней решетки должен поступать холодный воздух, а в резервуаре появится вода. В противном случае осушитель неисправен и требуется его ремонт.

Поиск неисправности любого электроприбора всегда начинается с розетки, вилки и сетевого шнура. Если светится зеленый индикатор, то с этим все в порядке. В противном случае необходимо убедиться в исправности розетки, вилки и сетевого шнура. Для проверки розетки достаточно вставить в нее вилку любого электроприбора, например, настольной лампы.

Как разобрать осушитель

Если осушитель не работает и светит красный индикатор, а в резервуаре воды нет, то, неисправность связана с микропереключателем S. Для его проверки и ремонта необходимо осушитель разобрать.

Для того чтобы добраться до деталей и узлов необходимо снять переднюю и заднюю панели, и верхнюю крышку. Разборку удобнее начинать с задней панели. Для этого нужно сначала выкрутить саморез, который удерживает панель со стороны дна.

Затем выкрутить еще четыре самореза, расположенные непосредственно в потайных отверстиях панели и ее снять. Заодно стоит проверить состояние воздушного фильтра.

Далее нужно отвинтить четыре винта в потайных отверстиях на передней панели и аккуратно снять ее, чтобы не повредить провода, идущие от органов управления. После этого останется только раздвинуть нижние края П-образной крышки, и снять ее, сдвинув вверх.

Теперь все узлы станут доступны для проверки и ремонта. На представленной фотографии нанесены надписи с указанием места нахождения всех основных узлов.

Первым делом нужно внимательно осмотреть все разъемные соединения. На них не должно быть изменений цвета покрытий и почернений. Далее проверить надежность посадки разъемов на клеммы. Для этого нужно попробовать каждый из разъемов подергать, взявшись за него пальцами, разъемы на клеммах должны держаться намертво. В случае, если разъем легко снялся, то нужно его поджать плоскогубцами.

Проверка индикатора и датчика уровня воды резервуара

В первую очередь необходимо убедиться, что толкатель датчика воды свободно перемещается. Для этого нужно надавить пальцем руки на черную клавишу, которая находится в верхнем правом углу отсека резервуара воды.

При нажатии и отпускании клавиша должна легко утапливаться и возвращаться в исходное положение. При этом должен раздаваться характерный щелчок работы микропереключателя. Индикатор красного цвета при нажатии на клавишу должен гаснуть, а при отпускании – загораться. Если что-то не так, то нужно снять датчик и выяснить, почему он не работает.

Датчик уровня воды установлен со стороны вентилятора и находится правее его гасящего сопротивления. Для того чтобы добраться до датчика достаточно открутить пару саморезов и разъединить две половинки корпуса, в котором микропереключатель установлен. На фото переключатель голубого цвета.

Далее нужно проверить работу самого микропереключателя. При нажиме на выступающий из него толкатель, он должен мягко со щелчком входить в корпус и возвращаться в исходное состояние при прекращении нажима.

На последнем этапе проверки нужно проверить с помощью мультиметра или тестера, включенного в режим измерения сопротивления, исправность внутренних контактов микропереключателя.

Проверка исправности гигростата

Если датчик уровня воды и сигнальный индикатор исправны, то следующим элементом, управляющим работой компрессора является гигростат типа TW2001R-A.

Гигростат представляет собой металлическую коробку, в которой размещен датчик влажности, механически связанный с электрическими контактами. Это практически программируемый выключатель, замыкающий или размыкающий контакты при достижении заданного уровня влажности.

Для проверки гигростата достаточно выставить с помощью ручки на панели управления низкий уровень влажности и включить осушитель. Если лопасти вентилятора завращались, значит, гигростат работает нормально. Если вентилятор не заработал, то возможно он неисправен. Для проверки вентилятора надо закоротить выводы гигростата или подать напряжение питания непосредственно на выводы вентилятора, предварительно отключив их от схемы осушителя.

Осушитель воздуха не будет работать, если не установлен резервуар для воды (будет гореть красный индикатор). Чтобы заставить осушитель работать без установленного резервуара, нужно утопить клавишу датчика уровня воды и заклинить ее с помощью, например куска провода, как показано на фотографии.

Проверка работы вентилятора

При вращении лопастей вентилятора с недостаточной скоростью или остановкой охлаждающий теплообменник остынет до отрицательной температуры. Тогда блок управления отключит компрессор, и осушитель перестанет работать.

Вентилятор может плохо вращаться из-за недостаточной смазки подшипников вала двигателя или неисправности обмоток. Для проверки смазки достаточно провернуть лопасти рукой. Лопасти должны после воздействия некоторое время продолжать вращаться. Если лопасти вращаются туго и после воздействия не продолжают вращаться, то нужно смазать подшипники через предусмотренные для этого отверстия в его корпусе.

Если такой возможности нет, то нужно будет разобрать двигатель, удалить старую застывшую смазку с помощью уайт-спирта и нанести свежую. Если неисправны обмотки, то двигатель придется заменить новым.

Вентилятор может не работать из-за неисправности кнопки переключения режима его работы или токоограничивающего резистора (сопротивления), показанного на фотографии. При нажатии на кнопку переключения скорости вращения лопастей вентилятора, она должна зафиксироваться в нажатом состоянии и скорость вращения лопастей должна увеличиться.

Если вентилятор работает при нажатой кнопке, а при отжатой лопасти не вращаются, то неисправен токоограничивающий резистор. Если кнопка не влияет на скорость, то она неисправна.

Как проверить работу компрессора

Если проверка показала, что сетевой шнур, датчик уровня воды, гигростат и вентилятор исправны, то осталось проверить работоспособность блока управления и компрессора.

Из этих двух узлов проще всего проверить компрессор, на этикетке которого написано, что он работает от переменного напряжения 220 В. Для проверки достаточно подать на его входные клеммы с помощью отдельного шнура с вилкой напряжение сети 220 В.

Чтобы получить доступ к клеммам нужно с компрессора снять защитную пластмассовую крышку, для чего вставить и надавить в находящееся в ней сверху отверстие жало плоской отвертки. Защелка отойдет, и крышка легко снимется.

К компрессору подключено три провода. Провод желто- зеленого цвета является заземляющим, а по черному и синему проводам подается питающее напряжение. Поэтому нужно снять разъемы с этих контактов и подать на них 220 В. Если с компрессором все в порядке, то он заработает и через пару минут охлаждающая зона теплообменника станет холодной. В случае если двигатель компрессора работает, а температура теплообменнике не изменяется, значит, имеет место утечка фреона.

Если компрессор неисправен, то придется обратиться в сервис. В домашних условиях без специального оборудования отремонтировать компрессор самостоятельно домашнему мастеру не по силам.

Проверка и ремонт блока управления

Подача питающего напряжения непосредственно на компрессор показала его исправность. Непроверенным остался только блок управления и очевидно, что осушитель не работает из-за его неисправности.

На фотоснимке показан Блок управления осушителя воздуха Kaut K20. Он выполняет функцию отключения компрессора в случае приближения температуры охлаждающей зоны теплообменника к нулю. Таким образом, исключается нарушение работы осушителя из-за образования снежной шубы на теплообменнике.

Для возможности поддержания заданной температуры охлаждающей зоны теплообменника между его ребер установлен терморезистор (термосопротивление), который на фотографии выделен, синим цветом. При изменении температуры величина его сопротивления изменяется. От терморезистора идут два провода, которые подключены с помощью разъемного соединения к Блоку управления.

На фотографии отображено показание мультиметра при измерении сопротивления терморезистора при температуре 20 °С. Термосопротивление в ремонтируемом осушителе воздуха оказалось исправным.

Для проверки исправности терморезистора нужно отсоединить разъем с идущими от него проводами от блока управления и прикоснувшись щупами мультиметра к контактам снятого разъема измерять величину сопротивления. Она должна быть около 10 кОм. Если сопротивление равно нулю, то имеется замыкание в проводах. А если равно бесконечности, то либо провода в обрыве или неисправен терморезистор.

Следовательно, неисправен сам Блок управления (БУ). Для поиска неисправного элемента его надо снять. Сначала нужно отсоединить все разъемы с проводами от клемм БУ. Перед отсоединением разъемов не забудьте сфотографировать или зарисовать порядок их подключения.

Блок управления к основанию крепится с помощью четырех пластиковых стоек. Для освобождения его нужно пинцетом сдавить выступающие над печатной платой части стоек, как показано на фотографии.

Внешний осмотр качества паек и внешнего вида радиоэлементов не выявил отклонений от нормы. Прозвонка мультиметром диода, выпрямительного моста и сопротивлений показала их исправность.

Проверка резисторов и полупроводниковых приборов, установленных со стороны печатных проводников БУ, тоже не выявила неисправных деталей. Непроверенными остались только конденсаторы и микросхема, так как проверить их без выпаивания невозможно.

Для дальнейшего поиска неисправности БУ решил запитать ее от отдельного источника постоянного тока, подав на выводы «плюс» и «минус» выпрямительного моста питающее напряжение 24 В. Величина напряжения была выбрана исходя из напряжения питания реле, которое указано на его корпусе. Вместо терморезистора было подключено переменное сопротивление 15 кОм.

Ток потребления составил около 10 мА, что свидетельствовало об отсутствии короткого замыкания в схеме. При изменении величины сопротивления реле срабатывало, что говорило о работоспособности запитанной напряжением электрической части схемы БУ.

Стало очевидным, что в обрыве токоограничивающий конденсатор емкостью 0,68 мкФ. Вы его видите на фотографии.

Отказавший конденсатор был выпаян, а вместо него запаяны параллельно имевшихся под рукой два исправных емкостью 0,33 мкФ. При параллельном соединении конденсаторов полученная емкость равна сумме емкостей каждого из них. В результате получилось емкость 0,66 мкФ, что для замены отказавшего конденсатора вполне достаточно.

Блок управления без закрепления был подключен к электрической схеме. При включении осушитель воздуха он заработал. Осталось только надежно установить конденсаторы на печатную плату.

На печатной плате место для установки дополнительного конденсатора отсутствовало. Поэтому пришлось выпаять присоединенный параллельно конденсатору резистор и дополнительно просверлить в ней два отверстия, в которые и был установлен и запаян второй конденсатор.

Выпаянный резистор был припаян непосредственно к выводам одного из конденсаторов. Такая установка элементов гарантировала надежную работу.

Отремонтированная своими руками плата Блока управления осушителя воздуха, была установлена и закреплена на штатных стойках. Повторная проверка подтвердила исправную работу осушителя воздуха, через десять минут работы в лотке для сбора конденсата появилась вода.

Ремонт индикатора подключения к сети

Еще при первом подключении осушителя к бытовой сети было обнаружено, что верхний индикатор, который должен светиться при подключении вилки к розетке не светится, хотя напряжение на него поступало, так как лопасти вентилятора вращались.

Индикатор представлял собой неразборный пластмассовый цилиндр с двумя клеммами. Крепился индикатор на лицевой панели с помощью защелок.

Для того чтобы добраться до источника света индикатора пришлось его пропилить по окружности с помощью ножовки по металлу и сломать в месте пропила.

Оказалось, что внутри находится неоновая лампочка, включенная последовательно с токоограничивающим резистором. Проверка резистора показала его исправность. Следовательно, индикатор не работал из-за неисправной лампочки.

Исправная неоновая лампочка зеленого цвета свечения с резистором была извлечена из выключателя от Пилота с разломанной клавишей. Такие лампочки широко используются в качестве индикаторов во многих бытовых электроприборах, например в электрочайнике, утюге.

Исправная лампочка была припаяна к выводам корпуса индикатора и проверена. Отломанная пластмассовая трубка индикатора была приклеена на место клеем Момент и дополнительно пластмасса была оплавлена с помощью паяльника.

После установки индикатора на место и сборки корпуса ремонт осушителя воздуха своими руками был благополучно закончен.

Осушитель воздуха для компрессора — виды и принцип работы

Где применяется компрессорный воздухоосушитель

Осушитель — это деталь первой необходимости для компрессоров, которые являются составляющим механизмом комплекса пневмоинструмента. Крайне важно, чтобы в такие устройства подавался идеально чистый воздух без пыли и частиц мелкой фракции.

На крупногабаритных устройствах установлен блок индикации и регулировки режимов

При помощи заявленной конструкции удаётся удалять лишние частички влаги, которые образуются путём конденсирования водяных паров. Капельки жидкости появляются на ресивере, а также внутри воздушной системы. Такое явление происходит при слишком интенсивном сжатии воздуха. Кроме этого, сжатый воздух также может иметь частицы масла. Их появление связано с использованием поршневых компрессоров, которые для смазки используют жировую консистенцию.

Не допускается использовать приборы со встроенным осушителем неподалёку от нагревательных приборов

Без установки осушительного механизма с воздушной системой могут возникнуть некоторые проблемы. Поэтому устанавливают такие механизмы со следующими целями:

предотвращение падения давления в системе;
профилактика появление ржавчины;
удаление вредных микроорганизмов;
исключение выхода пневматических подстанций из строя.

Кроме того, при помощи осушителей выполняют регулярную очистку отопительных систем в котельных.

В осушителях холодного типа весь конденсат удаляется путём замораживания

Циклонные отделители масла

Принцип действия. При входе в маслоотделитель пары хладагента с каплями масла попадают в спиральную часть аппарата. Поток движется по спирали и за счет центробежной силы происходит осаждение капель масла на внутренней поверхности стенок маслоотделителя. По стенкам масло стекает в нижнюю часть аппарата, отделенную от основной части специальным маслоотбойником, который предотвращает повторный унос масла. В нижней части маслоотделителя находится поплавковый механизм с игольчатым клапаном, который возвращает масло обратно в компрессор.

Читать также: Чем резать бордюры по горизонту каким инструментом

Конструкция маслоотделителя и маслоотбойника предотвращает выброс масла при запуске холодильного компрессора.

Для отделения масла от хладагента применяют различные типы маслоотделителей, эффективность работы которых зависит от условий их использования. Например, степень отделения масла в аппаратах увеличивается с понижением температуры пара, входящего в маслоотделитель. Маслоотделители с фильтрующей насадкой обеспечивают большую степень отделения при меньшей доли масла во входящем в аппарат паре хладагента. Бар-ботажные маслоотделители работают с номинальным значением степени отделения, если высота барботажного слоя в аппарате не менее 0,12 м, а отделенное масло непрерывно удаляется из аппарата.

Окрасочные работы в гараже или на воздухе упрощаются, если использовать краскопульт, работающий с помощью компрессора. Метод обладает одним существенным недостатком: воздух, нагнетаемый компрессором, имеет довольно высокую влажность, что отрицательно скажется на качестве окрашивания. За удаление влаги из потока воздуха отвечает специальный влагоотделитель для компрессора. Стоит ли покупать его или можно сделать самостоятельно? Давайте разберёмся!

Какие проблемы вызывает отсутствие осушителя

В случае попадания в закрытую воздушную систему сторонних частиц, в оборудовании могут возникнуть серьёзные поломки. Рассмотрим, с чем можно столкнуться, если пренебречь монтажом влагоотделителя.

Смешивание влаги и жира приводит к образованию густой эмульсии, которая закупоривает каналы и проточки.
Если система работает в условиях пониженной температуры, то влага внутри замерзнёт, что приведёт к деформации конструкции.
Наличие конденсата в воздушной системе не допускает её применения в фармацевтических, химических целях, а также для пищевой промышленности.
При повышенной влажности внутри воздушной системы происходит образование ржавчины, что, в конечном счёте, обернётся перекрытием каналов.
Влага в пульверизаторах недопустима, так как из-за этого будет невозможна качественная покраска автомобилей, а также других фасадных поверхностей.

К большинству приспособлений в комплекте не идут соединительные фитинги

Благодаря встроенным осушителям удаётся добиться стопроцентной чистоты технического воздуха.

Устройство и принцип работы осушителя в зависимости от вида

Для очистки воздуха от лишней влаги используются как модульные, так и одиночные системы. Они, в зависимости от принципа работы и конструкции, различаются по видам.

Рефрижераторные системы

В рефрижераторном устройстве используется два контура. В первом движется охлаждаемый воздух, а во втором хладагент. Вся влага удаляется одинаковыми темпами из горячего и холодного потока, так как проходит через две системы: «воздух-воздух» и «воздух-хладагент». В испарителе влага, выпадая в микрочастицы росы, переходит в конденсатор. Оттуда транспортируется в капиллярную трубку. После прохода через все механизмы, показатель влажности воздуха составляет 5 г/м³, в то время как температура одной точки росы составляет +3ºС.

Во многих моделях предусмотрены взаимозаменяемые фильтры. Поэтому их всегда можно найти в продаже

Абсорбционные устройства

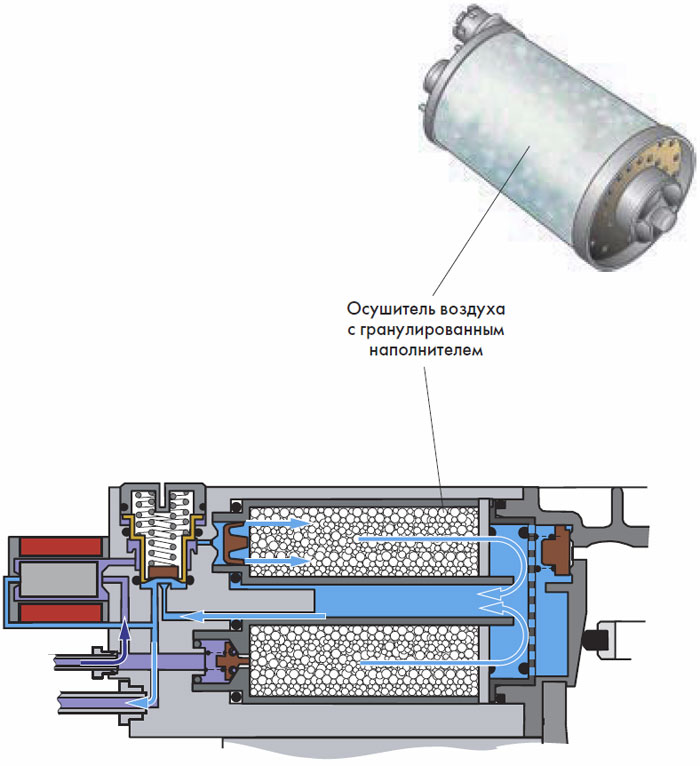

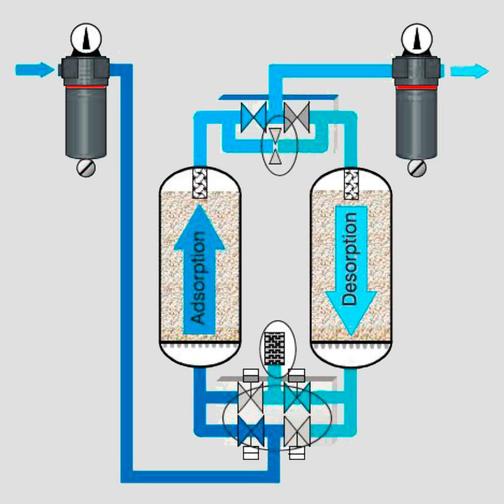

Приспособления адсорбционного типа работают на основе силикатного геля, который применяется в разных сферах промышленности. Такая конструкция стоит в несколько раз дороже предыдущей. Является самой эффективной системой осушения. Состав, который является наполнителем, меняют один раз в пять лет. Устройство работает без сбоев даже в холодных помещениях. Специалисты обращают внимание, что для таких приспособлений перед сорбентом потребуются дополнительные фильтры.

Существуют влагоотделители с внутренним нагревом и механическим способом вентиляции

Мембранные конструкции

Устройство представляет собой небольшой по размеру корпус, в котором размещено несколько мембран, представляющих из себя волокна. Они стабильно задерживают влагу и масла, содержащиеся в воздухе. Отсутствие движущихся частей конструкции даёт возможность эксплуатировать устройство на несколько лет дольше, чем предшествующие варианты. Конструкция отличается быстрым монтажом и способна работать при температуре -70ºС. Однако, если в помещении, где используются компрессоры, воздух слишком загрязнён, то такие приспособления не рекомендуются к применению.

Простые конструкции всегда отличается долговечностью

Плюсы и минусы использования влагоотделителей

Существует оборудование, которое можно использовать без встроенных осушителей. Тем не менее, осушитель в конструкции очень важен. Особенно остро это касается химической, нефтеперерабатывающей и машиностроительной промышленности. Рассмотрим, какие достоинства можно извлечь из применения данного типа вспомогательной техники:

отсутствие поломок основного оборудования;
быстрая и качественная работа с сырьём;
при работе с лакокрасочным оборудованием не нужна дополнительная сушка;
возможно применение в быту (характерно для моделей с низкой пропускной способностью).

Рефрижераторные модели нельзя использовать в помещениях без системы отопления

Что касается недостатков, то их выделяют всего три:

Высокая стоимость.
Необходимость участия профессионала в выборе и эксплуатации конструкции.
Не всегда можно найти подходящий механизм.

Зачастую стандартные компрессорные приспособления имеют встроенные сепараторы, которые имеют свойство просушивать воздух на 80%. Однако, если есть необходимость использовать максимально высушенные потоки, то на помощь придёт осушитель.

Принцип работы маслоотделителя компрессора

Компрессорное оборудование бывает разного типа. Одни подают чистый воздух, а другие — загрязнённый. Эта классификация разделяет оборудование по типу масляного снабжения. Принято считать, что агрегаты, работающие без заправки маслом, способны обеспечить минимальный уровень очищенного потока.
Это не является недостатком или недоработкой конструкции. Компрессор такого типа нашёл своё широкое применение в различных рабочих процессах, которые не требуют качественной предварительной подготовки воздушной массы. Модели без масляной ёмкости оснащаются фильтрационной системой. Для этого используют влагоотделитель для компресса, который способствует разделению масляных компонентов и поступающего воздушного потока.

Как выбрать конструкцию, чтобы не наделать ошибок

Если вы, как хозяин дома, совершенно ничего не смыслите в таких установках, как осушители, лучше доверить право выбора профессионалу. Он поможет более точно определить тип конструкции, который необходим. Подготовьтесь рассказать ему о том, в каких условиях будет эксплуатироваться данный механизм.

Мембранные модели имеют две колоны: в первой происходит осушение, а во второй восстановление

По условиям применения

Это очень важный критерий выбора необходимого агрегата. Например, для использования в автомобильном цеху, в котором регулярно проводятся красочное покрытие кузовов и других деталей, подойдёт оборудование абсорбционного типа. Оно лучше всего будет впитывать влагу и прослужит максимум времени без обслуживания.

Большинство моделей энергонезависимы

Что касается механизмов рефрижераторного типа, то они наиболее удобны в промышленных целях на химических заводах, где в воздухе могут присутствовать не только влага и масла, но ещё и химические соединения. А мембранные конструкции идеальны для применения в домашних условиях, например, после ручной мойки машины в качестве автомобильного фена.

По техническим параметрам

При использовании пневматического оборудования, независимо от целей, ему необходимы осушители, работа которых будет соответствовать стандартам ГОСТа и ISO 8573-1. Рассмотрим, каких именно параметров следует придерживаться:

класс влаги 1.4.1, температура точки росы не более 3ºС;
диапазон давления должен быть в пределах от 3 до 7 бар;
температура воздуха на входе до 35ºС.

Мембранные конструкции допускается использовать в пожароопасных помещениях

Желательно выбирать прибор, который может работать с небольшим температурным запасом. Например, в жаркое время прибор должен беспрепятственно работать при температуре +50ºС.

По пропускной способности

Что касается пропускной способности приборов, то для разных условий она варьируется. Самым оптимальным считается диапазон 5,2-8 м³/мин. Таких характеристик будет достаточно, чтобы одинаково использовать устройство в домашних и в промышленных целях.

Мембранные конструкции можно эксплуатировать на улице

Почему повышенная влажность воздуха — это плохо

Наряду с температурой, влажность воздуха является одним из самых значимых факторов, влияющих на самочувствие человека. К сожалению, в нашей стране об этом как-то не принято задумываться, хотя в других странах регулированию содержания в воздухе водяного пара уделяется большое внимание. Для начала определимся, какой уровень влажности воздуха считается оптимальным.

Согласно исследованиям, наиболее хорошо человек ощущает себя в диапазоне влажности между 40% и 60%. Именно, когда влажность воздуха находится в пределах 40-60%, наш организм наиболее эффективно борется с инфекциями, переносимыми воздушно-капельным путем, например, с гриппом. В этом диапазоне активизируются защитные свойства дыхательной системы человека, улучшается умственная деятельность, сердце работает с минимальными перегрузками и т.д.

Но не только наш организм страдает от недостатка или избытка влажности воздуха, слишком большое содержание водяного пара отрицательно влияет и на обстановку в доме — могут прийти в негодность облицовка и даже сами строительные конструкции, если они не рассчитаны на такие условия.

А если речь идет о производственных или складских помещениях, то повышенное влагосодержание еще более опасно, поэтому на некоторых предприятиях без снижения влажности воздуха вообще никак не обойтись.

Принцип работы оcушителя воздуха конденсационного типа

Вот лишь некоторые из проблем, которые могут возникнуть в переувлажненных помещениях:

появление и распространение плесени и других грибковых организмов;
разбухание и приход в негодность деревянных конструкций, например, пола;
коррозия металлических конструкций;
проникновение влаги в компьютерную технику, другие приборы и механизмы, возникновение рисков короткого замыкания;
возникновение риска травматизма из-за образования потеков и луж на напольном покрытии;
снижение теплоизоляционных свойств строительных и отделочных материалов;
возникновение риска появления брака в технологических процессах на производстве;
промерзание открытых участков воздуховодов;
ухудшение потребительских качеств и порчи товаров на переувлажненных складах.

Этот список можно продолжать и продолжать.

Ведущие производители влагоотделителей

Как промышленные, так и бытовые осушители применяются довольно широко, поэтому стоит узнать, на каких именно марках останавливают свой выбор профессионалы. Рассмотрим наиболее распространённые бренды приборов.

MARK. Известный производитель, который предоставляет покупателю продукцию высокого качества. Торговая марка специализируется на всех видах влагоотделителей. Все они характеризуются долговечностью и практичностью.
KRAFTMANN. Немецкая компания, являющаяся ведущей на промышленном рынке. Производит только абсорбционные и рефрижераторные осушители компрессоров. Выпускает несколько серий с изменённым типом контроля.
EKOMAK. Осушители сжатого воздуха, которые делятся на приспособления по сериям холодной и горячей регенерации. Такие приборы отлично подходят для эксплуатации в цехах и на заводах.

Повысить качество осушения можно путём установки нескольких ступеней влагоотделителей

Заявленные бренды считаются одними из самых дорогих на рынке, поэтому можно отдать предпочтение более дешёвым агрегатам, нисколько не уступающим по качеству.

Преимущества фильтров циклонного типа

Влагоотделители значительно упрощают работу пневматического пистолета и компрессора. Они обеспечивают стабильную работу техники. Можно выделить следующие преимущества фильтров циклонного типа:

Влагоотделители для компрессоров и пневматических пистолетов являются эффективным инструментом, без которого невозможно представить работу этой техники. Они качественно подготавливают сжатый воздух к дальнейшему применению. Фильтры отделяют первичную влагу, частицы масла, а также загрязнения разной фракции и другие твёрдые частицы. Любая пневматическая сеть должна оборудоваться влагоотделителем, который очистит воздух для дальнейшего применения.

Адсорбционные осушители воздуха для -40 и -100 точек росы

Адсорбционные осушители воздуха для -40 и -100 точек росы | Официальный сайт Compressor World

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Осушители воздуха

| Compressor World

Shop By

–

Совместимый размер

1 – 3 л.с. (3)
2 л.с. (8)

3 л.с. (9)
5 л.с. (14)
5 – 7,5 л. с. (2)
7,5 л.с. (15)
10 л.с. (25)

15 л.с. (16)
20 л.с. (17)
25 л.с. (14)
30 л. с. (14)
40 л.с. (7)

50 л.с. (12)
60 л.с. (11)
75 л.с. (15)
100 л.с. (4)
125 л. с. (9)

150 л.с. (4)
200 л.с. (10)
250 л.с. (1)
300 л.с. + (27)

Размер бака

30 галлонов (1)
60 галлонов (3)

Соединение NPT

1/8″ NPT (2)
3/8″ NPT (25)
1/4″ NPT (12)
1/2″ NPT (29)
3/4″ NPT (16)

1″ NPT (48)
1 1/4″ NPT (2)
1-1/4″ NPT (4)
1-1/2″ NPT (39)
2″ NPT (27)
2,5 дюйма NPT (4)

3″ NPT (6)
3-дюймовый фланец (7)
4-дюймовый фланец (11)
6-дюймовый фланец (2)

Номинальное давление

100 фунтов на квадратный дюйм (67)

Цена

$0 $100000

Рейтинг

(80)
Без рейтинга (262)

Мощность

Электрический (82)

Сравнить продукты

–

У вас нет товаров для сравнения.

Мой список желаний

–

Последние добавленные товары

Перейти к списку желаний

В вашем списке желаний нет товаров.

Newsletter

–

Sign Up for Our Newsletter:

Sort By Price

Position
Product Name
Price
FREE FREIGHT
Brand

Посмотреть Сетка Список

Show 36 per page

Sort By Price

Position
Product Name
Price
FREE FREIGHT
Brand

Посмотреть Сетка Список

Показать 36 на странице

| Компрессор Мир

Купить Осушители воздуха для пескоструйных и абразивоструйных установок

Магазин не будет работать корректно в случае, если куки отключены.

Осушители воздуха

| Compressor World

Shop By

–

Мощность

15 л.с. (1)
20 л.с. (1)
25 л.с. (1)
30 л. с. (1)

Совместимый размер

10 л.с. (1)

Размер бака

30 галлонов (1)

Соединение NPT

1/4″ NPT (1)
1/2″ NPT (1)
1-1/4″ NPT (2)
1-1/2″ NPT (1)
2″ NPT (1)
2,5 дюйма NPT (2)
3″ NPT (1)
Фланец 1 1/2 дюйма (1)

Цена

$0 $100000

Рейтинг

(2)
Нет рейтинга (12)

Мощность

Электрический (1)

Сравнить продукты

–

У вас нет товаров для сравнения.

TOP HEADLINES
