Отличие резьбы дюймовой от трубной: Чем отличается метрическая резьба от трубной: разница
alexxlab | 17.04.2023 | 0 | Разное
основные отличия от метрической, параметры и маркировка
Параметры дюймовой резьбы
Требования к эталонным параметрам цилиндрической дюймовой резьбы прописаны в ГОСТ 6111-52. Здесь же указаны такие базовые характеристики резьбовых соединений, как шаг и диаметр.
- Наружный диаметр — расстояние между верхними точками резьбовых гребней на противоположных сторонах трубы. Чтобы узнать его, можно использовать линейку или штангенциркуль.
- Внутренний диаметр — расстояние от одной самой нижней точки впадины между резьбовыми гребнями до другой, находящейся на противоположной стороне трубы.
Основные параметры дюймовой резьбы
Зная наружный и внутренний диаметры дюймовой резьбы, можно рассчитать высоту ее профиля. Для этого достаточно определить разницу между диаметрами.
Шаг дюймовой резьбы обозначает расстояние, которое разделяет два соседних гребня (или две соседние впадины). Резьбовой шаг как правило не превышает 3 мм, поэтому для его измерения используют высокоточные линейки.
Измерение шага дюймовой резьбы
Как определить вес трубы
Существует несколько способов, с помощью которых можно узнать массу трубы. Самый простой и быстрый метод – воспользоваться справочником или получить информацию на тематическом сайте. В профильных таблицах указывается расчетная масса 1 п.м. для различных размеров.
В Интернете есть сайты, на которых можно вычислить вес трубы, воспользовавшись онлайн-калькулятором. Для этого необходимо знать толщину стенки, внутренний или наружный диаметр. Еще один вариант – рассчитать вес по формуле. Эта формула прописана в документе ГОСТ № 8732. Она подходит для расчета массы труб любого типа. Поэтому данные, полученные в результате таких вычислений, будут только приблизительными. Но в большинстве случаев необходимость в получении максимально точной массы не возникает. Кроме того, показатели, полученные в результате вычислений по формуле, находятся в пределах допустимой погрешности. Поэтому такими значениями можно оперировать.
Отличия дюймовой резьбы от метрической
Метрическая и дюймовая резьбы различаются количеством витков на резьбовом шаге и разным углом наклона при вершине. У дюймовой резьбы он более острый и равняется 55 градусам. Остальные различия происходят из этого.
- Из-за более острого угла наклона меняется профиль резьбовых гребней. У дюймовых соединений гребни более длинные, но менее широкие. У метрического профиля гребни по форме более сбалансированные (шире и не такие длинные).
- Из-за разницы профилей соединить детали с метрической и дюймовой резьбой не представляется возможным. Крепеж будет очень хрупким и негерметичным, что может привести к протечке жидкостей при транспортировке.
Различия в профиле дюймовой, метрической и трубной резьбы
Что из себя представляет резьбомер?
Резьбомер состоит на набора зубчатых гребёнок, каждая из которых имеет определённое расстояние между смежными выступами, соответствующими шагу резьбы. Всё гребёнки вращаются на осях, закреплённых в корпусе.
Отшлифованные поверхности и конфигурация гребёнок позволяет свободно использовать их при определении шага внутренней и наружной резьбы. На корпусе имеется выштамповка «М60» — у метрических резьбомеров и «Д55» — у дюймовых. На лицевой поверхности каждой гребёнки выштамповывается значение шага резьбы.
Гребёнки производятся из инструментальных сталей типа У7, 8ХФ или ХВ4 по ГОСТ 5950-85, отличающихся пониженной прокаливаемостью, но малым коэффициентом температурного расширения, что делает возможным точное использование резьбомеров в большом диапазоне внешних температур.
Профили измеряющих гребёнок выполнены так, что при измерении одновременно устанавливается не только шаг резьбы, но и степень заполнения её профиля, а также число ниток (витков) резьбы. Последнее важно тогда, когда используются детали со шлифованной резьбой, которая иногда может быть повреждена шлифовальным кругом.
Таблица размеров дюймовых и метрических резьб
Узнать, как соотносятся размеры метрических резьб с размерами дюймовых резьб можно, пользуясь данными таблицы, приведенной ниже.
Сходные размеры метрических и различных разновидностей дюймовых резьб в диапазоне примерно Ø8-64 мм
Разновидности дюймовой резьбы
Дюймовая резьба может быть цилиндрической или конической. При цилиндрическом соединении размеры внешнего и внутреннего диаметра сохраняются по всей длине запчасти. Резьбовой шаг имеет фиксированный размер, а количество витков взаимосвязано с шагом. Запчасти с таким соединением более прочные и надежные.
При конусном соединении резьба имеет переменный диаметр. Наибольшее применение получили резьбы с сужающимся диаметром, при котором диаметр у основания больше диаметра у хвоста запчасти. На детали с конусным соединением нередко наносят двойную маркировку, указывая не только начальный, но и конечный диаметр. Резьба коническая дюймовая прочнее и медленнее истирается, однако наносить ее сложнее, а ошибки в процедуре могут серьезно ухудшить качество соединения.
Технология нарезания дюймовой резьбы
Нарезание трубной дюймовой резьбы может производиться ручным и механическим способами.
Опишем оба варианта.
Способ 1. Нарезание резьбы вручную
Вручную дюймовую резьбу нарезают метчиком (внутренняя резьба) или плашкой (наружная). Операции проводятся в такой последовательности.
- Трубу зажимают в тисках, а инструмент фиксируют: если это метчик, то в воротке, если плашка, то в плашкодержателе.
- Плашку надевают на конец трубы, метчик вставляют в ее просвет.
- Инструмент вворачивают в трубу или навинчивают на ее конец, вращая вороток или плашкодержатель.
- При необходимости добиться более точного результата процедуру нарезания дюймовой резьбы повторяют несколько раз.
Способ 2. Нарезание резьбы на токарном станке
Механический способ подразумевает нарезание дюймовой резьбы на токарном станке. В ходе работы нужно придерживаться такого алгоритма.
- Трубу зажимают в патроне станка, на суппорте которого установлен резьбонарезной резец.
- На конце трубы резцом снимают фаску, после чего настраивают скорость резания.
- После подведения резца к поверхности трубы на станке включают резьбовую подачу.
Нарезать дюймовую трубную резьбу на токарном станке можно только в том случае, если изделия обладают достаточным запасом жесткости и прочности. Механический способ гарантирует точный и качественный результат, но требует от мастера больших умений.
Нарезка американской резьбы
Технология нарезки американской дюймовой резьбы не отличается от изготовления других ее типов. Применяется ручной и автоматический способ. Ручная нарезка дюймовой резьбы выполняется таким образом:
- Заготовка нужного диаметра прочно закрепляется в тисках, чтобы при работе она не провернулась, что может привести к нарушению целостности резьбы.
- Для наружной резьбы подбирается плашка нужного диаметра, внутренняя резьба нарезается метчиком.
- Заготовка обрабатывается напильником, с нее удаляются шероховатости и неровности, снимается фаска, чтобы заготовка имела правильную форму.
- Резьба нарезается путем вращения метчика или плашки в нужную сторону. Это нужно делать без рывков, которые могут нарушить целостность нарезки. Для получения нужного эффекта можно сделать несколько проходов.
Это нужно делать без рывков, которые могут нарушить целостность нарезки. Для получения нужного эффекта можно сделать несколько проходов.Автоматическая нарезка производится на токарном станке при помощи специального резца. Для этого заготовка зажимается в патроне, а скорость его вращения подбирается из справочника и зависит от нескольких параметров. При нарезании станочным способом можно получить качественную резьбу высокого класса точности.

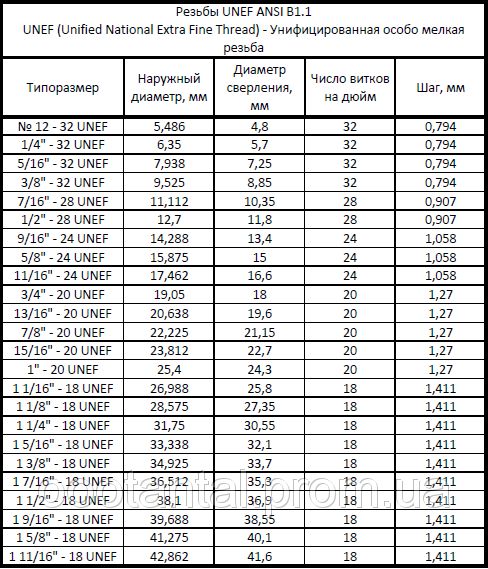

Правильно подобрать диаметр заготовки или высверливаемого под резьбу отверстия можно при помощи справочной таблицы:
| Обозначение размера | UNC (мм) | UNF (мм) | UNEF (мм) |
| #0 | — | 1,25 | — |
| #1 | 1,5 | 1,55 | — |
| #2 | 1,8 | 1,9 | — |
| #3 | 2,1 | 2,15 | — |
| #4 | 2,35 | 2,4 | — |
| #5 | 2,65 | 2,7 | — |
| #6 | 2,85 | 2,95 | — |
| #8 | 3,5 | 3,5 | — |
| #10 | 4 | 4,1 | — |
| #12 | 4,65 | 4,7 | 4,78 |
| 1/4″ | 5,35 | 5,5 | 5,56 |
| 5/16″ | 6,8 | 6,9 | 7,14 |
| 3/8″ | 8,25 | 8,5 | 8,77 |
| 7/16″ | 9,65 | 9,9 | 10,3 |
| 1/2″ | 11,15 | 11,5 | 11,9 |
| 9/16″ | 12,6 | 12,9 | 13,1 |
| 5/8″ | 14,05 | 14,5 | 14,7 |
| 3/4″ | 17,0 | 17,5 | 17,9 |
| 7/8″ | 20,0 | 20,4 | 21,0 |
| 1″ | 22,85 | 23,25 | 24,2 |
| 1 1/8″ | 25,65 | 26,5 | — |
| 1 1/4″ | 28,85 | 29,5 | — |
| 1 3/8″ | 31,55 | 32,75 | — |
| 1 1/2″ | 34,7 | 36,0 | — |
| 1 3/4″ | 40,40 | — | — |
| 2″ | 46,30 | — | — |
| 2 1/4″ | 52,65 | — | — |
| 2 1/2″ | 58,5 | — | — |
| 2 3/4″ | 64,75 | — | — |
| 3″ | 71,10 | — | — |
| 3 1/4″ | 77,45 | — | — |
| 3 1/2″ | 83,8 | — | — |
| 3 3/4″ | 90,15 | — | — |
| 4″ | 96,5 | — | — |
Классы точности и правила маркировки дюймовой резьбы
Дюймовая резьба по ГОСТу может соответствовать одному из классов точности: 1, 2 или 3.
Соседнее место с цифрой, обозначающей класс точности, занимает буква А (соответствует наружной резьбе) или В (внутренней). Отметим, что 1-му классу точности соответствуют самые грубые резьбы, а 3-му самые точные, именно к ним предъявляются наиболее жесткие требования.
Понять, каким параметрам соответствует конкретный резьбовой элемент, необходимо разобраться с обозначениями, которые на него нанесены. В маркировке имеется следующая информация:
- номинальный размер дюймовой резьбы;
- число витков на дюйм длины;
- группа;
- класс точности.
Маркировка наносится на саму деталь или упаковку с деталями и представляет собой буквенно-числовой код следующего вида T1 T2 X Y1 Y2 — Z.
Этот код расшифровывается следующим образом.
- Т1 — параметр говорит о категории резьбовой запчасти и может иметь несколько значений: М (метрическая резьба), МК (коническая), Tr (трапециевидная однозаходная), S (упорная однозаходная), G (трубная цилиндрическая).
- Т2 — обозначает внешний диаметр запчасти, для дюймовых резьб указывается в дюймах.
- Х — символ-разделитель, который не несет смысловой нагрузки, но обязателен к нанесению по ГОСТу.
- Y1 — ширина резьбового шага, которая даже на дюймовых резьбах указывается в миллиметрах. В редких случаях параметр может указываться в дюймах, но тогда рядом с числом ставятся две насечки, которые говорят, что перед нами дюймы.
- Y2 — направление резьбового винта. Есть резьба левая, параметр обозначают как LH. Если правое — его пропускают.
- — тоже относится к символам-разделителям, который отделяет главную часть кода от параметра Z.
- Z — параметр, который указывает на класс точности резьбы. Может принимать вид обозначений 4k, 6h, 6E, 8G, 8D и др.
Пример условного обозначения дюймовой резьбы
Расшифровка маркировки дюймовой резьбы
Обозначение дюймовой резьбы в технической документации разберем на примере маркировки G 2” LH-2-40.
- G — показывает, что резьба трубная цилиндрическая.
- Цифра 2 указывает на размер наружного диаметра в дюймах.
- LH — эти буквы говорят о том, что резьба левая.
- Цифра 2 информирует о классе точности.
- Цифра 40 указывает на длину завинчивания.
Затяжка резьбовых соединений
Для обеспечения нужной прочности и целостности крепежа потребуется соблюдать соответствие момента затяжки указанному в таблице значению:
| Размер резьбы, дюймы | Момент затяжки стандартных болтов и гаек | |
| Н*м* | Фунт силы-фут | |
| 1/4 | 12± 3 | 9±2 |
| 5/16 | 25 ± 6 | 18± 4,5 |
| 3/8 | 47± 9 | 35 ± 7 |
| 7/16 | 70± 15 | 50± 11 |
| 1/2 | 105± 20 | 75±15 |
| 9/16 | 160 ± 30 | 120± 20 |
| 5/8 | 215± 40 | 160 ± 30 |
| 3/4 | 370 ± 50 | 275 ± 37 |
| 7/8 | 620± 80 | 460 ± 60 |
| 1 | 900 ± 100 | 660 ± 75 |
| 11/8 | 1300 ± 150 | 950 ± 100 |
| 1 1/4 | 1800 ±200 | 1325 ±150 |
| 1 3/8 | 2400 ± 300 | 1800 ± 225 |
| 1 1/2 | 3100 ± 350 | 2300 ± 250 |
Данная таблица применяется только для болтов и гаек с классом прочности выше 5.
Как определить резьбовой шаг
Этот параметр указывает на расстояние между двумя соседними нитками или каналами резьбового соединения. Универсальные варианты имеют стандартный шаг резьбы, указываемый в специализированных таблицах, что позволяет легко подбирать нужный тип крепежа.
Измерить резьбовой шаг самостоятельно можно несколькими способами. Самый простой – подобрать болт или гайку, с известным шагом, который идеально подходит к резьбе. В этом случае шаг обоих нарезок будет одинаков.
Для второго варианта потребуется линейка или штангенциркуль с дюймовой шкалой. Шкала прикладывается к резьбе и подсчитывается число витков на дюйм. Например, если в одном дюйме по линейке окажется 16 витков, то резьбовой шаг в дюймах будет 1/16.
Подскажите по дюймовой резьбе
Aliluya
Есть винтик Ф9.6-9.7 мм (наружный) резьбомер показывает 24 витка на дюйм. Какой нужен метчик, чтобы нарезать по него резьбу?
крокодил
3/8
Я долго искал такой, так и не нашел. Делал сам.
Kirdyk
крокодил
3/8
Я долго искал такой, так и не нашел. Делал сам.
Ты что-то путаешь. У меня метчик 1/8″ и он по диаметру заметно больше 10 мм. А тут про 9.6 спрашивают.
2 Aliluya
Может это 3/32″? Не знаю, есть ли только такая резьба вообще
Petrucha
Не путать дюймовую и трубную.
Дома посмотрю.
смотритель
SHURUP
2 смотритель. Дык ты как раз и привёл таблицу ИМХО трубных резьб 😊
Petrucha
Странная резьба.
Стержень под трубную 1/8 должен быть 9,48-0,1мм, но шаг 28 ниток.
Стержень под дюймоde. 3/8 д. б. 9,26-0,2, но это под стандартный шаг 16 ниток. Под мелкий побольше, но считать сложно и точно меньше 9,525мм. Стандартный метчик можно купить, мелкий – вряд ли.
А может, это просаженная М10х1?
иваныч
просьба не путать трубную резьбу и дюймовую,трубная идет по внутреннему диаметру трубы (условному, Ду-15 равно 1/2 дюйма на самом деле наружный диаметр 21мм, почти дюйм, и как они считают, х.з.)Таблица под трубную резьбу, но есть еще дюймовая резьба с углом 55 градусов, в отличие от метрической 60. Количество ниток на дюйм определяется конструктивом, как и у нас допустим 12х1;12х1,25;12х1,75; и т.д.
Lawful
Дюймовой резьбы 24 нитки на дюйм с диаметром около 9,5, ИМХО, не существует. Резьба с таким количеством ниток есть только 3/16 дюйма или 4.76 мм (угол профиля 55 град.). У резьбы 3/8″ (9.525мм) число витков на дюйм – 16.
У трубной резьбы 1/8″(9,729мм)число ниток на дюйм – 28. (угол тоже 55). Информация к размышлению, так сказать…
Petrucha
Дюймовая может быть с любым шагом. Но 3/8 24 н/д должна быть меньше по диаметру.
FEDOR
Эти резьбы мы используем в тормозных системах спортивных автомобилей, есть у меня и метчики и плашки….если надо приезжай сделаю твою гайку. или стучи к кузнецу….Но это Москва. Петруха,я же тебе по моему показывал их….Это трубная цилиндрическая 1/8″ 28 ниток на дюйм…Ф 9.72мм шаг 0.907…Обыкновенные фитинги фирмы “ГУДРИЧ”
Petrucha
Человек же пишет – 24 н/д!!
Petrucha
Диаметр свеженарезанной трубной 1/8 – 9,55мм.
Aliluya
Еще раз перемерил. Ровно 24 витка на дюйм – это показывает резьбомер. И это именно дюймовая резьба (55 град.), а не метрическая. Метрический резьбомер к такой резьбе не подходит.
9.55 мм диаметр – может быть, штангель сотые не ловит.
В резьбу М10х1 пробовал закручивать, в этой дырке мой винтик болтается со страшной силой.
В общем непонятки.
Petrucha
Значит, это 3/8 24н/д. Резать резцом.
Aliluya
Резцом внутреннюю резьбу в глухой дырке 8.5 мм хрен нарежешь 😞
Только какая именно резьба – 1/8 или 3/8? Хотя такого метчика все одно нет
Кайнын
http://mdmetric.com/tech/tict.htm
Petrucha
Трубная резьба 1/8 бывает только с шагом 28. А на заказ такой метчик наверняка можно достать.
Просто в обычных инструментальных фирмах Москвы его в наличии нет 99,9%
Понимание резьбовых соединений NPT, NPTF и NPS
В чем разница между NPS, NPT и NPTF? NPS = Национальная трубная прямая
NPT = Национальная трубная резьба
NPTF = Национальная трубная резьба Топливо
Резьба с острым углом очень важна для герметичности соединения и отсутствия утечек. Для завершения уплотнения обычно требуется резьбовой герметик или лента. Для прямой трубной резьбы требуется прокладка или уплотнительное кольцо для создания уплотнения. Хотя резьбы NPT и NPS будут зацепляться, они не будут должным образом уплотняться друг с другом.
Требования к NPT (национальной трубной резьбе) изложены в ANSI B1.20.1
Требования к NPTF (национальной трубной резьбе) изложены в ANSI B1.20.3
И NPT, и NPTF имеют одинаковые значения резьбы на дюйм, диаметра шага и конусности на дюйм. Различия заключаются в большом и малом диаметрах, корневой и гребенчатой части резьбы.
Вершины резьбы NPTF соответствуют параметрам требований NPT, но имеют меньший диапазон, чем NPT.
Впадины резьбы NPTF отличаются от впадин резьбы NPT. Впадины резьбы NPTF спроектированы таким образом, чтобы пересекаться с вершиной сопрягаемой резьбы с целью создания механического уплотнения за счет деформации формы резьбы при сборке. Резьба NPTF имеет два идентифицированных класса: класс 1 и класс 2. Основания резьбы NPT спроектированы таким образом, чтобы обеспечивать зазор с сопряженными вершинами резьбы при сборке.
Внимание — NPT и NPS Несмотря на то, что резьба NPT и NPS будет зацепляться и будет казаться, что она подходит, они не будут должным образом уплотняться друг с другом, вызывая утечки.
Для создания герметичного соединения NPT необходимо использовать герметизирующие ленты для резьбы.
National Pipe Taper Fuel ( NPTF ), также называемая Dryseal American National Pipe Taper Thread , определяемая ASME B1.20.3, предназначена для обеспечения более герметичного уплотнения без использования ленты из ПТФЭ ( он же «тефлон») или другой герметизирующий состав. Резьба NPTF имеет ту же основную форму, но с высотой гребня и впадины, отрегулированной для посадки с натягом, что исключает спиральный путь утечки.
Ознакомьтесь с полным руководством по фитингам для труб здесь
Трубная арматура
Фланцы
Клапаны
Трубные ниппели
Камлоки
Трубы и трубки
Понедельник-пятница: с 8:00 до 16:30 EST Главная /Руководство покупателя / Трубная резьба Когда мы говорим о фитингах для труб, это означает, что фитинги используются для соединения двух или более труб двумя способами — либо с помощью резьбы, либо с помощью скользящей посадки. В то время как металлические трубы имеют резьбу, пластиковая труба может иметь резьбу или скользящую посадку. Резьбовая труба имеет концы с резьбой для сборки или свинчивания для соединения. Для размеров трубной резьбы «½–14 NPT»
обозначает трубную резьбу с номинальным внутренним диаметром ½ дюйма.
и 14 нитей на дюйм, и эти резьбы сделаны в соответствии с
стандарт НПТ. Упомянутое выше слово «конус» относится к разнице
между многими трубными резьбами и резьбой на болтах и винтах. Трубная резьба
не только механическое соединение, но и герметичное. Сделать это,
нити становятся тем мельче, чем дальше они от конца
арматура или труба. Нижняя часть нити сужается. Конус 1/16
дюйм в дюйме. Из-за конусности труба может ввинчиваться в трубный фитинг только
небольшое расстояние до того, как он застрянет.
.
Резьба,Наружная трубная резьба,Производители трубной резьбы Стандарты трубной резьбы Типы
Труба имеет левую резьбу, если «LH»
добавлен. Стандарты трубной резьбы, которым следуют в США:
