Отличие трубной от дюймовой резьбы: Статья о трубной резьбе

alexxlab | 15.10.1994 | 0 | Разное

Содержание

дюймовые размеры, цилиндрическая резьба, таблица размеров в миллиметрах и параметров, типы нарезки резьбы

Содержание:

Виды резьбы
Цилиндрическая трубная резьба
Коническая трубная резьба
Контроль качества и измерение разных видов нарезки

Трубная резьба образуется в результате нарезки спиралеобразного канала, причем эта работа может выполняться не только снаружи, но и внутри трубы. Резьба позволяет создавать разъемное соединение в пластиковых и металлических трубопроводах. В данной статье речь пойдет о том, что такое трубная резьба, как она классифицируется и создается.

Виды резьбы

Информация о типах трубной резьбы и используемом инструменте нужна не только для заводского изготовления. Во-первых, при выборе труб с нарезанными соединениями покупателю нужно знать, как выбрать оптимальный вариант, а во-вторых, нередко резьба на трубах нарезается самостоятельно в домашних условиях, и для этого требуются знания о том, чем нарезать резьбу на трубе, и как провести эту работу.

На сегодняшний день используется три вида трубной резьбы:

Цилиндрическая. Такой тип резьбы на трубах образуется посредством обработки, в результате которой получается равнобедренный треугольник с 55-градусным углом у вершины.
Коническая. Такая спиралевидная нарезка имеет такой же профиль, как и в случае с цилиндрической резьбой. Отличие заключается в том, что нарезка осуществляется на скошенном отрезке трубы с конусностью 1:16.
Дюймовая. В данном случае профиль имеет вид равностороннего треугольника.

Дюймовая резьба в последнее время встречается очень редко. Ее не делают самостоятельно, да и на производстве данный вариант практически не изготавливается. Конечно, существует таблица дюймовой трубной резьбы, но она по понятным причинам не пользуется спросом. Цилиндрическая и коническая резьба, в отличие от дюймовой, используются практически во всех случаях.

В водопроводах, газопроводах и отопительных системах используется цилиндрическая трубная резьба, которая маркируется символом G. Коническая резьба отличается большей прочностью, поэтому ее используют для монтажа узлов, находящихся под большим давлением, в конструкции топливопроводов и маслопроводов в промышленности, авто- и самолетостроении. Изделия с конической нарезкой маркируются буквой R.

Также стоит сказать о метрической металлообработке, при которой получаются изделия с меньшими углами гребней и впадин при меньшей округлости вершин ниток нарезки.

Цилиндрическая трубная резьба

Стандартные параметры трубной резьбы цилиндрического типа регламентирует ГОСТ 6357-81. Согласно данному стандарту, резьба нарезается на внешней или внутренней поверхности трубы, имеющей диаметр от 7,723 мм до 163,83 мм (1/16 дюйма и 6 дюймов соответственно). Трубы большего диаметра соединяются между собой исключительно сваркой.

Всего существует 16 типоразмеров труб, подходящих для резьбового соединения.

Резьбовая нарезка имеет два диаметра:

Наружный, который представляет собой величину, измеренную по двум противоположным гребням нарезки;
Внутренний, который измеряется по двум противоположным точкам, расположенным во впадинах нарезки.

Разность наружного и внутреннего диаметра – это отдельный показатель, называемый величиной профиля. Кроме него, есть еще и шаг нарезки – расстояние, на котором расположены две соседние вершины или впадины резьбы. Данный показатель крайне важен, поскольку небольшое нарушение шага нарезки полностью исключает возможность соединения труб посредством резьбы. Читайте также: “Какое бывает обозначение трубной резьбы в зависимости от вида резьбового соединения”.

Согласно стандартам, шаг трубной резьбы измеряется в количестве витков на один дюйм. Размеры трубной дюймовой резьбы и ее пересчет в миллиметры можно осуществлять при помощи специальных таблиц.

Шаг нарезки напрямую зависит от профиля трубы – он равняется половине разности между внутренним и внешним диаметрами. Согласно этому принципу, было разработано четыре стандартных шага резьбы – на 11, 14, 19 и 28 витков.

В частном строительстве наибольшее распространение получили следующие виды труб:

С обработкой в 14 витков на дюйм. Такая дюймовая трубная резьба используется для труб диаметром в полдюйма и ¾ дюйма.
С обработкой в 11 витков на дюйм. Трубы, имеющую такую величину нарезки, имеют диаметр в 1 дюйм, 1 ¼ дюйма, 1 ½ дюйма и 2 дюйма.

Если свести все сказанное выше воедино, можно прийти к выводу, что общее количество типоразмеров труб с цилиндрической металлообработкой составляет 64 единицы. Расчет прост – 16 типоразмеров по диаметру, на каждый из которых приходится четыре типоразмера по шагу нарезки. Все типоразмеры с подробными параметрами описывает таблица трубной резьбы (прочитайте: “Виды и размеры трубной резьбы – характеристики, нормы, стандарты”).

Впрочем, размеры цилиндрической трубной резьбы на практике практически не учитываются в силу их стандартности. При работе необходимо обращать внимание только на диаметр трубы – все остальные пункты учитываются исключительно при создании резьбы.

Коническая трубная резьба

Нарезка конического типа используется на трубах, имеющих конусность 1:16 и диаметр, варьирующийся в пределах от 1/16 дюйма до 6 дюймов. В остальных параметрах данный материал идентичен трубам с цилиндрической нарезкой.

Количество типоразмеров также не отличается: всего 64 единицы, полученные из 16 различных диаметров материала и 4 типоразмеров по шагу нарезки.

Контроль качества и измерение разных видов нарезки

Для нарезки можно использовать различные способы и инструменты, но на измерение резьбы это в конечном итоге не окажет ни малейшего влияния. Также стоит помнить, что измеряется трубная резьба в миллиметрах, но стандарты ее изготовления отображаются в дюймах.

Для измерений используются следующие способы:

Измерение с помощью калибров. Данный метод измерения дает возможность получить исчерпывающую информацию о материале. Для проведения замеров используется калибр цилиндрической формы, имеющий наружную нарезку. Он вкручивается в трубу, причем в процессе отслеживается плотность подгонки деталей и легкость вкручивания. При несовпадении диаметра или шага резьбы установить калибр не выйдет, поэтому придется взять следующий, имеющий иные показатели. Эта операция повторяется до тех пор, пока выбранный калибр не подойдет. В случае с наружной резьбой, процесс будет выглядеть таким же образом, с той лишь разницей, что калибр навинчивается поверх трубы. Учитывая количество возможных типоразмеров нарезки, такое измерение может занять много времени.

Измерение плоскими шаблонами. Такой способ требует меньших затрат усилий и времени, но не позволяет добиться высокой точности замеров. Суть процесса в следующем: пластина, имеющая профиль нарезки, прикладывается к наружной или внутренней части трубы. При отсутствии зазора между трубой и шаблоном, операция по измерению закончена. Такой способ подходит в том случае, если калибров нет, а резьбу проверить необходимо.

Для создания резьбы используется несколько методов, которые не зависят от применяемого инструмента:

Накатка резьбы. Данный способ является промышленным, со всеми вытекающими последствиями. Трубная резьба создается в процессе изготовления материала, и на рынок он попадает уже в готовом виде.
Механическая нарезка резьбы. Такой метод осуществляется при помощи токарного станка. Сначала необходимо зафиксировать трубу в патроне. Перед работой труба предварительно обрабатывается – на стороне резьбы должна быть фаска. Далее на запущенном станке к заготовке подводится резец при настроенном темпе перемещения суппорта. Механическая нарезка позволяет создать наиболее качественную резьбу.

Ручная нарезка. Для ручной работы требуется специальная плашка или метчик. Этот метод повсеместно используется в случаях, требующих соединения уже установленных разводок из труб, диаметр которых не превышает 6 дюймов. Распространение данного метода создания резьбы обусловлено тем, что далеко не всегда трубу можно обработать на станке.
Нарезка плашкой. Начинается данный процесс с того, что на предварительно зафиксированную трубу надевается плашка, которая крепится при помощи зажима. Далее инструмент необходимо накрутить поверх трубы по часовой стрелке. Когда сопротивление становится слишком сильным, нужно пару раз провернуть плашку обратно, после чего продолжить процесс. Труба, диаметр которой превышает полдюйма, обрабатывается дважды – черновой и чистовой плашкой.
Нарезка метчиком. Данный способ отлично подходит для создания внутренней резьбы. Хвостовик приспособления необходимо вставить в специальный держатель. При помощи рукояток метчик постепенно вкручивается в трубу. Когда двигать метчик становится слишком сложно, нужно сделать пару оборотов в обратную сторону, после чего можно продолжать работу.

Все виды создания резьбы требуют немалых усилий и опыта, но, несмотря на это, подобная работа без особых проблем выполняется всеми, кому необходимо обработать металлические трубы.

Резьба трубная по ГОСТ: таблица размеров, виды резьбы

Что такое трубная резьба

Резьба — канавка, которая наносится механизированным или ручным способом. Характеризуется особой высотой и рельефом спиральной канавки, ее формой, расстоянием между витками — шагом. Наноситься резьба может как на внешнюю, так и внутреннюю поверхность трубы. Кроме того, она может присутствовать на металлическом стержне, конической поверхности.

Основное назначение трубной резьбы — соединение частей системы. Для удачного и герметичного соединения необходимо, чтобы канавки на обеих частях были идентичны по рельефу, шагу и форме. При этом они должны быть расположены на разных поверхностях — одна внутри, другая снаружи трубы.

Для справки: вышесказанное не означает, что нарезка может быть только крепежной. Другой вид — ходовая. Последняя применяется в деталях машин, где необходимо не только соединить, но и обеспечить свободный ход элементов.

Почему размеры трубной резьбы в дюймах?

Один из самых частых вопросов, которые можно встретить на тематических форумах — почему все размеры для труб даются в дюймах, а не сантиметрах. Все дело в том, что ГОСТ, который начал действовать еще на постсоветском пространстве, был сформирован на основе английского стандарта — BSW. Его основатель — инженер-конструктор Витворт еще в первой половине 19 века создал винтовой профиль. Соединение, в котором он мог быть использован, полагалось как разъемное. Витворт позиционировал свой профиль как универсальный, максимально надежный. Естественно, что все размеры инженер давал в привычных для его страны дюймах. При составлении собственного стандарта не стали отказываться от точных измерений.

Для справки: существует понятие “трубный дюйм”. Оно не научное и его нет в ГОСТе, но на практике просто не заменимо. Сразу отметим, что параметры этой единицы не совпадают с привычным. Хотя прямая зависимость между ними есть. Одна единица трубного дюйма — это наружный диаметр, но имеет значение и внутренний, который равен одному обыкновенному. Объяснение такому несоответствию простое — все трубы производятся в сортаменте (диаметр, длина и др. ), но вот толщина стенок у всех разная и зависит от назначения изделия. Здесь и появляется такое понятие как “условный диаметр” — имеется ввиду внутренний, который составляет пару с заданным стандартом наружным.

Пример: водопроводная дюймовая труба. Условная единица — 25 мм при наружном 33,6. А вот реальный D может быть как 27,1 (стандартные стенки), так и 25,6 (если стенки утолщенные).

Параметры

Дюймовая резьба представляет собой разъемное соединение треугольного профиля, угол вершин которых равен 55 градусам. Ее единица измерения — дюймы. Стоит отметить сразу, что в России использование дюймовой резьбы при проектировании новых изделий запрещено. Ее применение разрешается только в случае изготовления запасных частей оборудования, на которые уже ранее была изготовлена дюймовая резьба. Помимо этого, разрешается воспользоваться данной резьбой в качестве трубного соединения и при изготовлении уплотняющих гидравлических элементов.

Дюймовая, как и любая другая, характеризуется следующими основными параметрами:

Наружный диаметр – расстояние между вершинами витков, расположенных на противоположных сторонах резьбы. Чем больше величина этого параметра, тем большую осевую нагрузку может выдержать резьба. Обратной стороной медали является ухудшение герметичности, связанное с накоплением погрешностей при нарезке резьбы.
Номинальный (средний) диаметр — окружность, вписанная в профиль резьбы, диаметр которой зависит от шага, и занимает промежуточное положение между внутренним и наружным диаметром. Данный параметр в обычных условиях тяжело измерить, и для его определения существует справочная таблица по резьбам.
Внутренний диаметр – диаметр окружности, вписанной по впадинам профиля резьбы.
Шаг – расстояние между соседними гребешками резьбового соединения. Данный параметр измеряется в количестве витков на дюйм. Величина шага характеризует значение и распределение напряжения между витками дюймовых резьб. Конструкторы в своей практике увеличивают шаг при воздействии на резьбу больших механических нагрузок. Если же к резьбе предъявляются требования по сохранению герметичности, то шаг уменьшается.
Угол подъема витков – угол между боковыми сторонами профиля витков. Первоначально его значение для всех видов дюймовых резьб составлял 55 градусов. Но сейчас все больше и больше встречаются дюймовые резьбы с углом профиля 60 градусов.

Виды трубной резьбы

Трубная резьба позволяет соединить элементы и арматуры не сварным способом, обеспечив при этом герметичность и надежность соединения. Как правило, таким способом соединяют металлические трубы, хотя в последнее время он применяется и для пластика.

Виды трубной резьбы

Что же представляет собой трубная резьба? Ее основные особенности:

особый профиль канавок;
в основе треугольник с вершиной в 55 градусов, края закруглены;
обозначается латинской литерой G;
цифровая маркировка после буквы означает условный проход трубы. По принятому стандарту он указан в дюймах.

Трубная цилиндрическая резьба — ГОСТ 6357 81

Как и другие виды цилиндрическая трубная может наноситься на внутреннюю или внешнюю поверхность трубы. При этом стандарт содержит допущение, при котором возможно соединение, когда цилиндрической только внутреннюю, а внешняя является конической.

Трубная цилиндрическая резьба внешняя

Трубная цилиндрическая резьба внутренняя

Условные обозначения

Стандартное обозначение — латинская литера G. После буквы:

цифровой показатель в дюймах — диаметр условного прохода трубы. Например — G 3⁄4”;
буквенное обозначение вида — правая или левая. Нужно отметить, что для правой никаких обозначений не предусмотрено. Если же трубная резьба левая, стоит маркировка LH;
следующая позиция в маркировке трубной резьбы ставится через дефис. Она обозначает класс точности. Классов два — А или В. Первый более “строгий”, для него предусмотрены меньшие размеры допустимых отклонений. На деле маркировка может выглядеть так — G 1⁄2” LH — А;
в конце маркировки трубной резьбы прописывается так называемая длина свинчивания. Этот тот участок, на который нанесена резьбы. Например: G 1”-В-35.

Для справки: иногда может присутствовать описание сразу для двух элементов соединения. Пример: G 3⁄4 “ — А/В. На первом месте всегда стоит описание трубы, на второй позиции муфты или того элемента, который присоединяется.

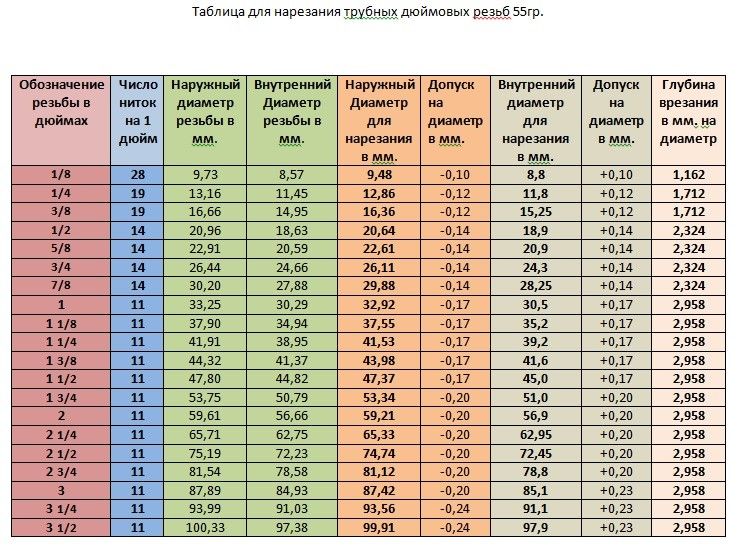

Таблица размеров

Важные параметры для трубной цилиндрической резьбы — внутренний, внешний и средний диаметр. В зависимости от этого параметра подбирается и шаг, то есть, то количество витков, которое необходимо нарезать для надежного соединения.

Трубный размер (дюймы)	D (мм)	D1 (мм)	D2 (мм)	Шаг (мм)	Количество спиральных канавок на дюйм (шт)
1/16	7,724	7,142	6,561	0,907	28
1/8	9,728	9,14	8,52	0,907	28
1/4	12,15	12,302	11,446	1,337	19
3/8	16,662	15,86	14,96	1,337	19
1/2	20,96	19,74	18,632	1,814	14
3/4	2,91	21,749	20,537	1,814	14
5/8	26,440	25,277	24,188	1,814	14
7/8	30,201	29,038	27,889	1,814	14
1	33,249	31,775	30,298	2,309	11
1 1/8	37,9	36,419	34,989	2,309	11
1 3/8	42	40,422	38,552	2,309	11
1 1/2	44,4	42,899	41,355	2,309	11
1 3/4	47,8	46,32	44,842	2,309	11
2	53,746	52,267	50,78	2,309	11
2 1/4	59,614	58,125	56,325	2,309	11
2 1/2	65,77	64,369	62,39	2,309	11
2 3/4	75,185	73,269	72,369	2,309	11
3	81,532	80,365	78,258	2,309	11
3 1/2	87,887	85,255	84,258	2,309	11
3 3/4	93,980	92,896	92,365	2,309	11
4	100,332	98,369	103,589	2,309	11
4 1/2	106,69	105,32	110,256	2,309	11
5	113,040	111,85	124,328	2,309	11
5 1/2	125,732	124,852	135,693	2,309	11
6	138,420	136,985	160,259	2,309	11

Для справки: размер шага и количество витков одинаково для нескольких типоразмеров трубной резьбы.

Коническая трубная резьба — ГОСТ 6211 81

Необходима в ситуациях, когда требуется особая надежность трубного крепления. Из названия понятно, что главная особенность этого типа — нанесение на коническую форму. Профиль остается прежним, но добавляются новые величины:

рабочая длина резьбы — L1;
длина от края до рабочей плоскости — L2.

Коническая трубная резьба — ГОСТ 6211 81

Условные обозначения

Обозначается латинской буквой R. Правила маркировки:

только буква R — наружная;
сочетание Rc — коническая, нанесенная на внутреннюю поверхность;
сочетание Rp — внутренняя, нанесена на цилиндрическую поверхность.

Далее обозначения идут по стандарту — размер в дюймах, указание на двусторонность (если правая, никакого указания нет). Если маркировка описывает соединение, показатели пишут в виде дроби. Например: Rp/R 1”. На первой позиции всегда стоит наружный элемент системы.

Таблица размеров

Трубный размер (дюймы)	D (мм)	D1 (мм)	D2 (мм)	Шаг (мм)	Количество канавок на дюйм (шт)	L1	L2
1/16	7,723	7,768	6,475	0,907	28	6,5	4
1/8	9,728	9,657	8,098	0,907	28
1/4	13,15	12,21	11,345	1,337	19	9,6	6,1
3/8	16,662	15,322	14,278	1,337	19	10,1	6,6
1/2	20,996	19,345	18,567	1,814	14	13,4	8,4
3/4	26,441	25,765	24,567	1,814	14	14,6	9,9
1	33,249	31,190	30,291	2,309	11	16,2	10,4
1 1/4	41,9	40,123	38,952	2,309	11	19,2	12,7
1 1/2	47,803	46,564	44,845	2,309	11	19,7	12,7
2	59,614	58,943	56,566	2,309	11	23,6	15,9
2 1/2	75,567	73,485	72,657	2,309	11	26,6	17,3
3	87,995	85,934	84,993	2,309	11	29,6	20,5
3 1/2	100,657	98,657	97,309	2,309	11	31,4	22,2
4	113,867	111,41	110,082	2,309	11	35,3	25,4
5	138,986	136,76	135,542	2,309	11	40,2	28,7
6	163,546	162,984	160,823	2,309	11	40. 2	28,7

Коническая дюймовая резьба — ГОСТ 6111 52

Это вид насечек, где все выступы расположены на конической поверхности по спирали. Такой вид нарезки чаще всего встречается в производстве муфт, угольников, тройников. Особенности конической нарезки:

вершины и витки притуплены или обрезаны. Это обеспечивает лучшее прилегание и непроницаемость соединения;
максимальный диаметр конуса равен 6 дюймов;

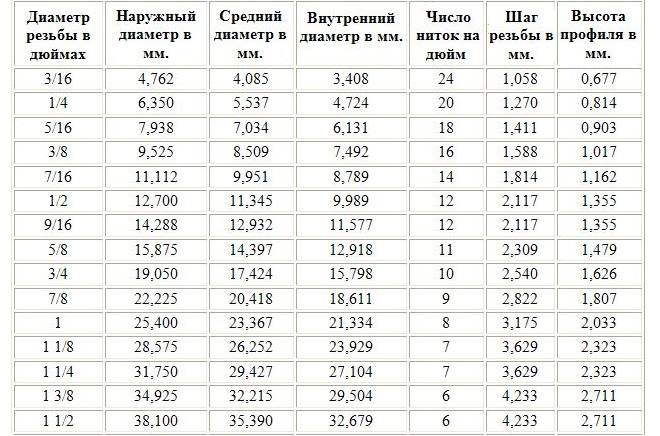

основные параметры нарезки — три диаметра, ход и шаг можно найти в таблице. Ничего рассчитывать самостоятельно не придется.

Важно: коническая нарезка применяется и в случаях, когда есть следы износа, а заменить элемент пока нет возможности. Но такая мера носит временный характер. Если важна непроницаемость соединения, изношенный элемент системы нужно будет заменить, подобрав нарезку нужного размера по таблице.

Условные обозначения

На чертежах и изделиях маркировка нарезки имеет латинскую букву К (иногда можно встретить обозначение NPT). Дальнейшая расшифровка по стандарту — после буквы идет размер в дюймах, указание на правое или левое расположение витков. Кроме того, маркировка может содержать указание на внешнюю (А) или внутреннюю (В) нарезку — после размера. В конце может быть указан класс прочности (1-3) и длина свинчивания.

Коническая дюймовая резьба — ГОСТ 6111 52

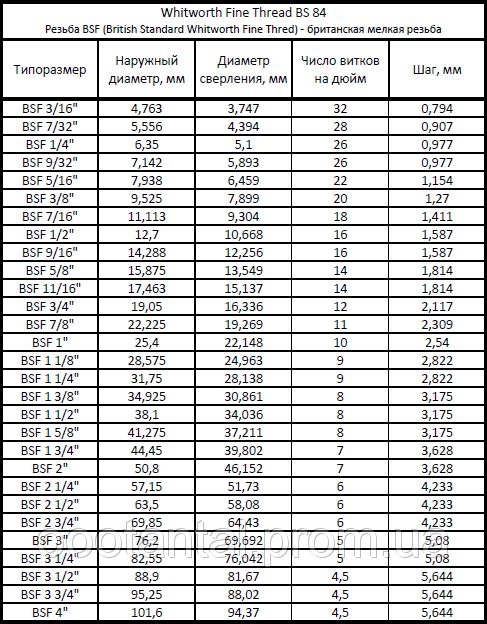

Таблица размеров

Трубный размер нарезки (дюйм)	D (внешний) (мм)	D1 (средний) (мм)	D2 (внутренний) (мм)	Количество ниток на 1 дюйм (шт)	Шаг (мм)	Высота профиля (мм)
3/16	4,77	4,14	3,13	24	1,25	079
1/4	6,25	5,43	4,89	20	1,33	0,92
5/16	8,72	7,58	6,27	18	1,58	1,01
3/8	9,81	8,93	7,54	16	1,67	1,25
7/16	11,52	10,23	8,23	14	1,98	1,38
1/2	12,38	11,18	10,59	12	2,24	1,46
9/16	14,49	13,67	11,756	11	2,24	1,46
5/8	15,55	14,32	13,34	10	2,43	1,57
3/4	19,28	17,23	15,93	9	2,61	1,76

Метрическая коническая резьба — ГОСТ 25229 82

Треугольная нарезка, параметры которой указываются в миллиметрах (мм). Угол профиля равен 60 градусам. Здесь можно выделить два вида нарезки — с крупным и мелким размером шага. Наиболее распространен первый вариант, поскольку защищает место соединения от износа.

Метрическая коническая резьба — ГОСТ 25229 82

Условные обозначения

На первом месте стоят буквы (МК), затем идут числовые обозначения размера шага и номинального диаметра. Например: МК 24х1,5.

Таблица размеров по ГОСТ

1-2 ряд (D нарезки)	P (шаг)	D	D1	D2	L	L1	L2
6	1	6	5,35	4,917	8	2,5	3
8	1	8	7,35	6,917	8	2,5	3
10	1	10	9,35	8,917	8	2,5	3
12	1,5	12	11,026	10,376	11	3,5	4
14	1,5	14	13,026	12,376	11	3,5	4
18	1,5	18	17,026	16,376	11	3,5	4
20	1,5	20	19,026	17,376	11	3,5	4
22	1,5	22	21,026	20,376	11	3,5	4
24	1,5	24	23,026	22,376	11	3,5	4
27	2	27	25,701	23,835	16	5	6
30	2	30	27,701	36,845	16	5	6
33	2	33	31,701	30,835	16	5	6
36	2	36	34,701	33,835	16	5	6
39	2	39	37,701	36,335	16	5	6
42	2	42	40,701	39,835	16	5	6
45	2	45	43,701	43,835	16	5	6
48	2	48	46,701	45,835	16	5	6
52	2	52	50,701	49,885	16	5	6
56	2	56	53,701	53,835	16	5	6
60	2	60	58,701	58,835	16	5	6

Маркировка и классы точности

Существует 3 класса точности резьбы: первая (самая грубая), вторая и третья (наиболее точная). Выбор того или иного класса зависит от 2-х факторов: размеры диаметра резьбы, взятого из таблицы, давления жидкости в трубопроводе. Чем выше класс резьбы, тем большее давление жидкости она сможет выдержать.

Размеры проверяют на соответствие определенному классу точности с помощью специальных калибров. Этот способ позволяет наиболее достоверно определить соответствие резьбой требуемых размеров, но он более трудоемкий. Такой метод эффективен в условиях многосерийного производства деталей, требующих наличие высокой точности. Когда серийность не столь велика и к точности не предъявляется повышенных требований, размеры резьб контролируются следующим образом:

Размеры наружного диаметра измеряют с помощью штангенциркуля, микрометра и других механических измерительных приборов. Затем показания сверяют со справочной таблицей.
Размеры шага определяют прикладыванием специальных гребенок, например дюймовый резьбомер. Затем полученное количество витков на дюйм соотносят со значением таблицы размеров дюймовой резьбы. Самый простой способ измерить шаг резьбы – взять линейку, отметить на ней 25,4 миллиметра и посчитать сколько витков входит в данный отрезок. Сразу отметим, что это способ наиболее грубый и не подходит для измерения резьбы с третьим и вторым классом точности.

Обозначение дюймовой резьбы в технической документации разберем на примере:

G 2” LH-2-40

Буква «G» означает, что резьба трубная цилиндрическая. Коническая трубная согласно Российским стандартам обознается буквой «К».

Цифра «2» указывает на размер наружного диаметра. Единицей измерения являются дюймы. Размеры резьбы и их варианты полностью регламентированы ГОСТами и занесены в специальные таблицы.

Буквы «LH» показывают, что резьба имеет левое направление завинчивания. Отсутствие данного обозначения указывает на правое направление.

Цифра «2» характеризует класс точности. Таблица пределов отклонений указана в ГОСТе.Цифра «40» — это размер, характеризующий длину завинчивания.

В чем основные отличия

Основные отличия видов трубной резьбы
При первичном рассмотрении кажется, что отличить один вид резьбы от другой сложно.

Это не так, основные отличия заключаются в размерах, углах профиля, способе нанесения насечек и сфере применения подобного соединения.

Между трубной и дюймовой

Основное отличие — скругленные грани нарезки при одинаковом угле профиля.

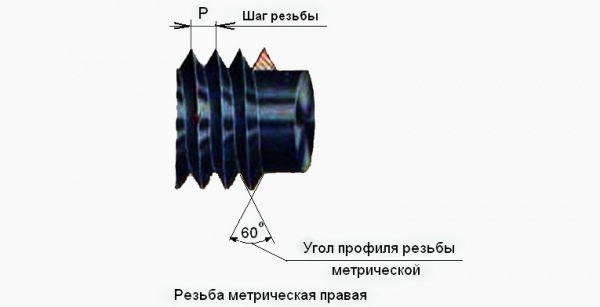

Между трубной и метрической

Главное отличие — рельеф и размер резьбового гребня, впадин. В метрической применяется равносторонний треугольник (60 градусов) — все размеры одинаковы. В трубной — угол меньше (55), а размеры могут отличаться.

Другое очевидное отличие — единицы измерения. Соответственно используются миллиметры и дюймы.

Кроме того, в трубной нарезке обязательно учитывают толщину стенки изделия. Последние могут различаться в зависимости от рабочего давления, которое способно выдержать изделие и сферы его применения.

Между метрической и цилиндрической

Разница заключается в уменьшенном угле профиля (55 у цилиндрической против 60 у метрической). Кроме того, размеры указываются в разных единицах — миллиметрах и дюймах. Последняя в паре наносится на цилиндрическую поверхность.

Изготовление: видео

Мы уже рассказали про два способа нарезки. Теперь наглядно посмотрим на один из них, который можно сделать самостоятельно в домашних условиях:

В статье мы написали про коническую и цилиндрическую дюймовую резьбу, разобрали ее размеры, привели таблицы соответствия диаметров в дюймах и миллиметрах (мм), а также рассмотрели перевод метрической системы. Мы привели таблицы, а также способы вычисления, поговорили об особенностях (параметрах) выбора и даже дали небольшую историческую сводку. Надеемся, что эта информация была для вас полезна. В качестве завершения есть видеозапись:

После того как ознакомитесь со статьей, можете прочитать про наши товары. уже 15 лет на российском рынке – мы занимаемся продажей ленточнопильных станков. За это время мы охватили практически все города страны.

Как определить шаг дюймовой резьбы?

Чтобы понять, соответствует ли размер шага дюймовой нарезки требованиям ГОСТ, нужно провести измерения. Понадобится шаблон и инструменты. В качестве шаблона можно использовать любой фитинг, размер шага которого точно соответствует техдокументации. Болт, размер шага нарезки которого измеряется, вкручивают в выбранный элемент. Если соединение плотное, шаг насечки соответствует требованиям ГОСТ.

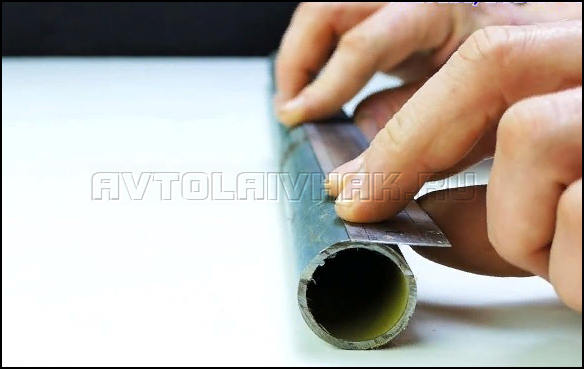

Определить шаг дюймовой резьбы можно резьбомером.

Если соединение неплотное или болт не входит, измерение проводят резьбомером. Пластину плотно прикладывают к резьбе — плотное прилегание скажет о соответствии насечек тому размеру, который указан на корпусе.

Методы нарезки

Для нарезки дюймовой резьбы можно использовать ручной и механизированный способ.

Ручную нарезку выполняют специальным инструментом — плашками и метчиками. Плашку используют для нарезки наружной резьбы, а метчик — для внутренней. Нарезания выполняют в следующей последовательности:

Деталь, на которой нарезается резьба, плотно фиксируется в тисках.
Фиксируется инструмент для нарезания: плашка — в плашкодержателе, метчик — в воротке.
Инструмент подготавливают к нарезанию. Метчик вставляют во внутреннюю часть трубы, а плашку — надевают на ее конец.
Выполняют нарезку за счет вращения инструмента плашкодержателем или воротком.

Процедуру нарезания обычно повторяют несколько раз для получения лучшего результата.

Нарезание дюймовой резьбы механизированным способом выполняют на токарном станке. При этом соблюдается следующая последовательность операций:

Деталь зажимают в патроне станка. На ступоре станка фиксируют резец для нарезки.
Снимают фаску на конце обрабатываемой детали.
Настраивают скорость перемещения суппорта. При задании настроек ориентируются на данные таблиц дюймовой резьбы токарного станка.
Подводят резец к поверхности детали и запускают станок, включая резьбовую подачу.

Механизированная нарезка дюймовой резьбы отличается повышенной производительностью и качеством результата. Однако применять этот способ можно не для каждой трубы. Изделие должно обладать достаточной жесткостью и толщиной стенки, чтобы выдержать обработку на токарном станке. Кроме того, нарезка резьбы — это технологическая операция, которую должен выполнять квалифицированный токарь, имеющий соответствующие навыки.

РАЗМЕРЫ ТРУБНОЙ РЕЗЬБЫ – ПОНИМАНИЕ ТРУБНОЙ РЕЗЬБЫ

866-515-5481

Продолжить покупки
Ваша корзина пуста

Главная / Блог о быстрых фитингах / РАЗМЕРЫ ТРУБНОЙ РЕЗЬБЫ – ПОНИМАНИЕ ТРУБНОЙ РЕЗЬБЫ

17 декабря 2015 г.

Резьба NPT ›

Делиться:

ЛАТУННЫЕ ФИТИНГИ JIC 37 ГРАДУСОВ – FASTFITTINGS. COM
Латунные фитинги для шлангов – FastFitings.com
Резьба NPT — Коническая трубная резьба американского стандарта — FastFitings.com
Как изготавливаются кованые и экструдированные латунные фитинги?
РАЗМЕРЫ ТРУБНОЙ РЕЗЬБЫ – ПОНИМАНИЕ ТРУБНОЙ РЕЗЬБЫ

РАЗМЕРЫ ТРУБНОЙ РЕЗЬБЫ – ОПИСАНИЕ ТРУБНОЙ РЕЗЬБЫ

Наиболее распространенные формы трубной резьбы:

Коническая трубная резьба американского стандарта NPT
NPSC, американский стандарт, прямая трубная муфта, резьба
NPTR Коническая трубная резьба по американскому стандарту
NPSM Американская стандартная прямая механическая трубная резьба
NPSL Трубная резьба с прямой контргайкой по американскому стандарту
NPTF Коническая трубная резьба американского стандарта (Dryseal)
BSPP Параллельная трубная резьба Британского стандарта
Пластиковые литые формы резьбы производятся в соответствии со стандартами ANSI B2. 1 и SAE J476.

Размеры трубной резьбы Размеры трубной резьбы основаны на внутреннем диаметре (ID) или расходе. Например, «1/2–14 NPT» обозначает трубную резьбу с номинальным внутренним диаметром 1/2 дюйма и 14 витками резьбы на дюйм, выполненную в соответствии со стандартом NPT. Если добавлено «LH», труба имеет левую резьбу.

Слово «коническая» в некоторых из приведенных выше названий указывает на большую разницу между резьбой многих труб и резьбой на болтах и винтах. Многие трубные резьбы должны образовывать не только механическое соединение, но и герметичное гидравлическое уплотнение. Это достигается за счет того, что форма конической резьбы охватываемой части соответствует форме резьбы внутренней конической резьбы, а также с помощью трубного герметика для заполнения любых пустот между двумя резьбами, которые могут вызвать спиральную утечку. Основания нитей не на цилиндре, а на конусе; они сужаются. Конусность составляет 1/16 дюйма на дюйм, что соответствует 3/4 дюйма на фут. Из-за конусности трубная резьба может ввинчиваться в фитинг только на определенное расстояние, прежде чем она заклинит.

Стандарт определяет это расстояние как длину ручного тугого зацепления, расстояние, на которое трубная резьба может быть закручена вручную. Также указывается еще одно расстояние – эффективная резьба, это длина резьбы, которая делает уплотнение на обычной резьбе на трубе с механической обработкой. Для рабочих вместо этих расстояний удобнее знать, сколько оборотов сделать руками, а сколько ключом. Простое эмпирическое правило для установки конической трубной резьбы, как металлической, так и пластиковой, заключается в затягивании от руки плюс один-два оборота гаечным ключом. Значения крутящего момента при установке могут быть определены для каждого применения, но из-за различий, связанных с соединениями труб, таких как разные материалы наружной и внутренней резьбы, типы используемых уплотнений и внутренние различия в толщине стенки изделия, стандартные характеристики крутящего момента не могут быть применимы в целом.

В следующей таблице указаны расстояния и количество витков, предусмотренные стандартом. Допускается допуск плюс или минус один оборот, и на практике резьбу часто обычно нарезают короче, чем указано в стандарте. Все размеры указаны в дюймах.

Латунные фитинги: https://fastfittings.com/pages/collections/brass-fittings

Внешняя резьба конической трубы по американскому стандарту Номинальный размер Фактический наружный диаметр резьбы на дюйм Длина зацепления (затянута вручную) Длина эффективной резьбы 1/8 0,407 27 0,124 ≈ 3,3 поворота 0,260 1–4 0,546 18 0,172 ≈ 3,1 поворота 0,401 3/8 0,681 18 0,184 ≈ 3,3 поворота 0,408 1/2 0,850 14 0,248 ≈ 3,4 Образки 0,534 3/4 1,060 14 0,267 ≈ 3,7 Обраторы 0,546 1 1,327 11,5,5 11,5 11,5,5,5,5,5 11,5,5,5 1,060 14 0,267 ≈ 3,7. 0,313 ≈ 3,6 оборота 0,682

Конические/параллельные резьбовые соединения Несмотря на стандарты, созданные для обеспечения единообразия фитингов, коническая трубная резьба является неточной, и в процессе эксплуатации и ремонта резьба может быть повреждена и подвержена протечкам. В области, где встречаются вершина и основание резьбы, может образовываться спиральный путь утечки, который не устранит никакое затягивание. Герметичное соединение достигается за счет сжатия резьбы в результате затяжки. Это сжатие и уплотнение происходит в первые несколько витков внутренней резьбы. Когда происходит выкручивание, материал как наружной, так и внутренней резьбы деформируется друг в друга. Это обеспечивает полный контакт резьбы, что сводит к минимуму спиральные утечки.

Различия между формами резьбы, полученной литьем под давлением, и обработанной металлической резьбой могут возникать из-за различных производственных процессов. Трубная резьба изначально была спроектирована как обработанная форма резьбы. При использовании термопластов и литья пластмасс под давлением при изготовлении резьбовых форм пластиковых труб усадка пресс-формы и усадка пластика затрудняют обеспечение герметичности соединений. По этой причине рекомендуется использовать герметик на основе тефлона для резьбы всех пластиковых труб. Наиболее распространенным герметиком является тефлоновая лента, намотанная на 2–3 витка вокруг наружной резьбы перед сборкой. Герметики на основе жидкого тефлона также успешно используются для обеспечения герметичности. Всегда важно соблюдать осторожность при нанесении герметиков, чтобы избежать попадания материала герметика в канал системы.

В следующих разделах показаны примеры использования различных потоков и проблемы, которые могут возникнуть при попытке создать соединение без утечек.

Когда коническая наружная резьба BSPT затягивается в прямую внутреннюю резьбу (BSPP), уплотнение может быть выполнено только у основания гнезда с внутренней резьбой с 1 или 2 витками резьбы. Герметичность ухудшается из-за отсутствия контроля формы резьбы в спецификациях BSP. Различия в гребнях и корнях могут вызвать несоответствие резьбы и создать спиральную утечку. Для герметизации этой комбинации требуется резьбовой герметик. Использование как конической наружной, так и внутренней резьбы BSPT даст больше шансов на герметичность, поскольку теперь вы совмещаете конусность наружной и внутренней резьбы. Это дает большему количеству резьбы возможность герметизации от спиральной утечки. Контроль гребня и корня по-прежнему отсутствует, но с герметиком для резьбы было бы легче выполнить герметичное соединение. Ряд вариантов резьбы NPT был введен для решения проблемы спиральной утечки и известен как резьба Dryseal (см. стандарт SAE J476).
Наиболее известным является NPTF (F для топлива). При такой конструкции резьбы на гребнях и впадинах как охватываемой, так и охватывающей резьбы предусмотрены элементы управления, чтобы убедиться, что гребень раздавливает или смещает материал в основание сопрягаемой резьбы. Посадка с натягом между вершиной одной резьбы и основанием другой, а также совмещение боковых сторон резьбы герметизирует спиральную утечку.
Разновидностью резьбы Dryseal является NPSF (National Pipe Straight Fuel). Он используется для внутренней резьбы, а наружная резьба NPTF может быть навинчена. ГЛОБАЛЬНАЯ РЕЗЬБА Работает с дюймовой или метрической резьбой Фитинги «Глобальная резьба» могут быть собраны с внутренней резьбой, изготовленной в соответствии со следующими стандартами: Коническая NPTF Параллельная (BSPP, BSP, ISO 7) Коническая (BSPT, PT, ISO7, ISO 228).

Для получения дополнительных вопросов или помощи в выборе типа резьбы обращайтесь в отдел продаж Fast Fittings по телефону 866-515-5481 или по электронной почте: [email protected].

Джейсон Шредер

Автор

Менеджер по продажам

Все, что вам нужно знать о размерах трубной резьбы

Меню

Аккаунт

Найдите правильный размер трубной резьбы

Трубная резьба и размеры фитингов относятся к физическим размерам фитингов, но не обязательно указывают размеры трубы. В сантехнической промышленности измерение размера резьбы называется «номинальным» размером трубной резьбы, который указывает внутренний диаметр размера трубы. Это различие может сбивать с толку, поскольку в отрасли существует несколько различных терминов, которые можно использовать, и если вы не уверены, что измерять и где вы можете получить фитинги неправильного размера.

Давайте начнем с пары трубных фитингов с нормальной трубной резьбой. NPT относится к национальной трубной резьбе, что является термином, определенным ANSI (Американским национальным институтом стандартов). Фитинги с резьбой NPT являются наиболее распространенной резьбой, используемой для общих целей, и имеют коническую резьбу, используемую для соединения и герметизации фитингов для использования с такими жидкостями, как воздух или газ.

Резьба NPT

Измерение A показывает внешний диаметр (или наружный диаметр) трубного фитинга для фитинга с наружной резьбой, а измерение B показывает верхний диаметр фитинга с внутренней резьбой. Это измерение указывает фактический физический размер фитинга — с помощью этого измерения мы можем соотнести этот размер с его номинальным размером трубы (или NPS), который используется более широко. В таблице ниже вы можете найти физические измерения размера резьбы (столбец 1 и столбец 2 имеют одинаковый размер) и сопоставить его с размером трубной резьбы в столбце 3. Чаще всего, когда мы говорим 1/2 дюйма в ссылка на размер трубы или размер фитинга, он относится к номинальному размеру, а не к фактическому диаметру, указанному в измерениях A и B.

111111111111111111111111111111111111111111111111111111111111111111111111111111111111Р2н /2

US Pipe Thread Sizing Information
Col 1 (Dimension A)	Col 2 (Dimension A)	Col 3 (Dimension B)	Col 4
OD Fraction Inch	OD Decimal Inch	Pipe Thread Size (Nominal Pipe Size)	Threads per Inch
5/16	0.3125	1/16	27
13/32	0.405	1/8	27
35/64	0.540	1/4	18
43/64	0.675	3/8	18
27/32	0.840	1/2	14
1-3/64	1. 050	3/4	14
1-5/16	1.315	1	11-1/2
1-21/32	1,660	1-1/4	11-1/2
1-29/32
2-3/8	2.375	2	11-1/2
2-7/8	2.875	2-1/2	8
3-1/2	3,5	3	8
4	4,0	3-1/2	8
4-1/2	4.5	4	8
5-5/8	5.563	5	8
6-5/8	6.625	6	8
8-5/8	8.625	8	8
10-3/4	10.75	10	8
12-3 /4	12,75	12	8

Спецификация труб

Что вызывает недоумение у многих людей, как в отрасли, так и за ее пределами, так это толщина трубы, которая может варьироваться, даже если NPS остается неизменным. Толщина трубы, называемая в отрасли спецификацией, указывает, насколько толсты стенки трубы на самом деле, в то время как внутренний диаметр (или внутренний диаметр) по-прежнему является наиболее распространенным различием для соединения двух фитингов.

Количество витков на дюйм или шаг резьбы

Измерение C показывает длину самих витков резьбы. Если мы внимательно посмотрим на эти витки, мы сможем измерить количество пиков и впадин, чтобы определить количество витков на дюйм (TPI) или шаг витков резьбы. . Резьба NPT имеет угол резьбы 60°, основания и гребни плоские, а скорость конусности составляет 1 дюйм 16 дюймов (что означает, что размер трубы уменьшится на 3/4 дюйма по сравнению с 12 дюймами). Слева находится диаграмма, иллюстрирующая наиболее распространенные числа TPI или шаг резьбы — шаг можно измерить с помощью этой диаграммы (распечатайте до фактического размера) или с помощью калибра резьбы для большей ясности.

Другие примечания о размерах резьбы

В дополнение к этим трем основным различиям резьбы в отрасли используется множество сокращений, многие из которых неверны, и ваше свободное владение терминами может помочь избежать путаницы.
