Климатическое исполнение УХЛ – все категории размещения и расшифровки
Приборы и различные технические изделия характеризуются климатическим исполнением и категорией размещения. В настоящей статье мы подробно рассматриваем климатическое исполнение УХЛ.
Скачать ГОСТ 15150-69 Вы можете здесь.
Расшифровка климатического исполнения УХЛ:
- У — умеренный климатический район;
- ХЛ — холодный климатический район.
Таким образом, можно сделать следующий вывод.
УХЛ — умеренный и холодный климат
Температура от –60 С° до +40 С°
Далее рассмотрим категории размещения для климатического исполнения УХЛ.
Мнение эксперта
Главный редактор LinijaOpory
Александр Новиков – основной автор и вдохновитель нашего сайта. Автор схем и чертежей.
Обратите внимание на сходства и отличия климатического исполнения в зависимости от категории размещения.
УХЛ1 — категория размещения 1
Категория размещения 1 предусматривает эксплуатацию на открытом воздухе с воздействием любых атмосферных факторов (дождь, ливень, снег, пыль при сильном ветре).
Рабочая температура для УХЛ1:
- минимальная — минус 60 С°;
- максимальная — плюс 40 С°.
Предельная рабочая температура для УХЛ1:
- минимальная — минус 70 С°;
- максимальная — плюс 45 С°.
Относительная влажность для УХЛ1:
- среднегодовая — 75% при 15 С°;
- максимальная — 100% при 25 С°.
УХЛ2 — категория размещения 2
Категория размещения 2 предусматривает эксплуатацию под навесом (защита от вертикальных струй воды, допускается обрызгивание, попадание пыли, снега).
Рабочая температура для УХЛ2:
- минимальная — минус 60 С°;
- максимальная — плюс 40 С°.
Предельная рабочая температура для УХЛ2:
- минимальная — минус 70 С°;
- максимальная — плюс 45 С°.
Относительная влажность для УХЛ2:
- среднегодовая — 75% при 15 С°;
- максимальная — 100% при 25 С°.
УХЛ3 — категория размещения 3
Категория размещения 3 предусматривает эксплуатацию в крытых помещениях без регулирования температурных условий с естественной вентиляцией (температура практически не отличается от уличной, нет брызг и струй воды, незначительное количество пыли).
Рабочая температура для УХЛ3:
- минимальная — минус 60 С°;
- максимальная — плюс 40 С°.
Предельная рабочая температура для УХЛ3:
- минимальная — минус 70 С°;
- максимальная — плюс 45 С°.
Относительная влажность для УХЛ3:
- среднегодовая — 75% при 15 С°;
- максимальная — 98% при 25 С°.
УХЛ4 — категория размещения 4
Категория размещения 4 предусматривает эксплуатацию в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли).
Рабочая температура для УХЛ4:
- минимальная — плюс 1 С°;
- максимальная — плюс 35 С°.
Предельная рабочая температура для УХЛ4:
- минимальная — плюс 1 С°;
- максимальная — плюс 40 С°.
Относительная влажность для УХЛ4:
- среднегодовая — 60% при 20 С°;
- максимальная — 80% при 25 С°.
УХЛ5 — категория размещения 5
Категория размещения 5 предусматривает работу во влажных ограниченных пространствах без отопления и вентиляции, при наличии воды либо конденсата (например, шахты, корабельные трюмы, подвалы).
Рабочая температура для УХЛ5:
- минимальная — минус 10 С°;
- максимальная — плюс 35 С°.
Предельная рабочая температура для УХЛ5:
- минимальная — минус 10 С°;
- максимальная — плюс 40 С°.
Относительная влажность для УХЛ5:
- среднегодовая — 90% при 15 С°;
- максимальная — 100% при 25 С°.

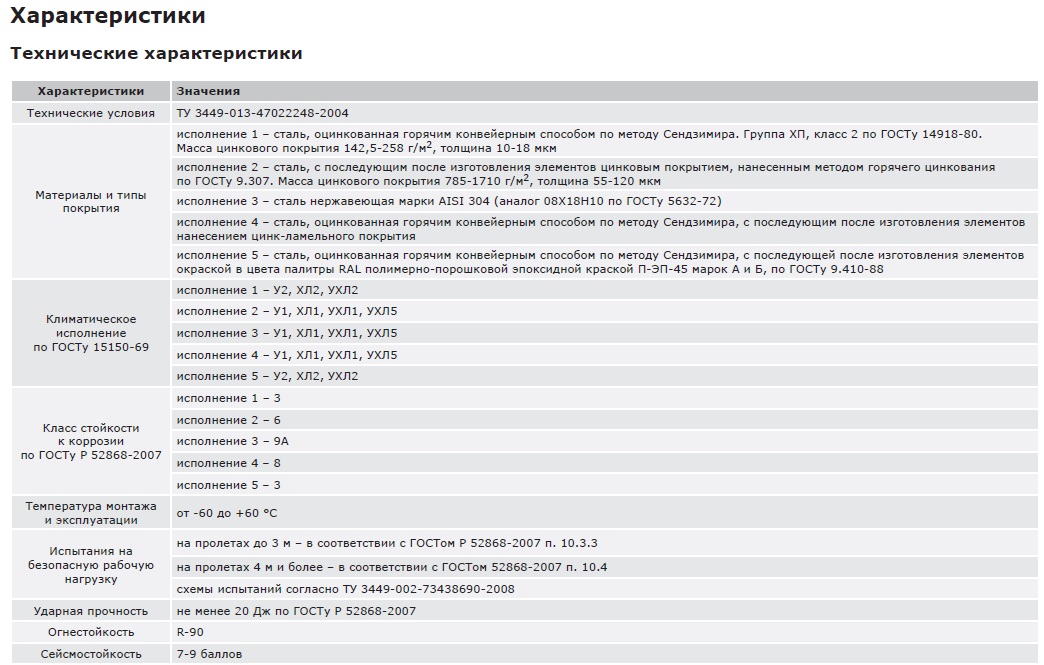

Климатическое исполнение и категории размещения электрооборудования по ГОСТ 15150-69
Климатическое исполнение и категории размещения электрооборудования по ГОСТ 15150-69
В соответствии с ГОСТ 15150-69 приводим Климатическое исполнение и категории размещения электрооборудования:

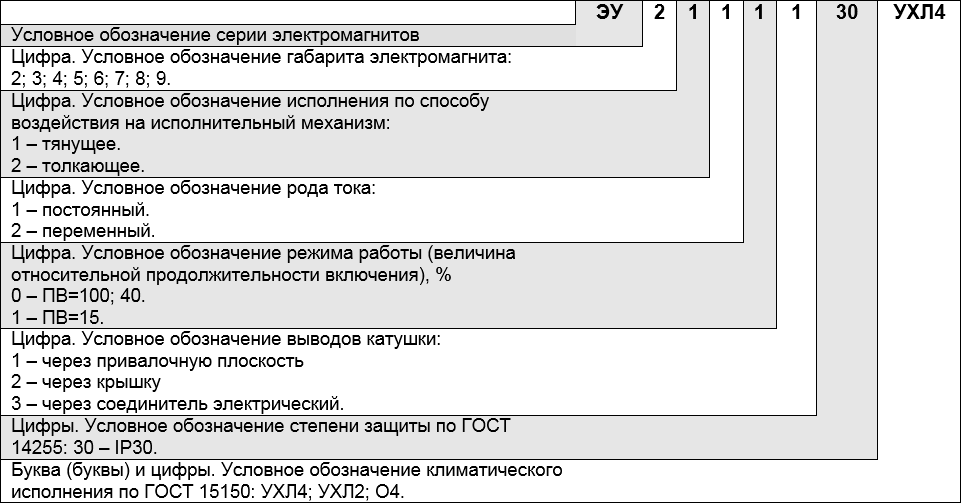

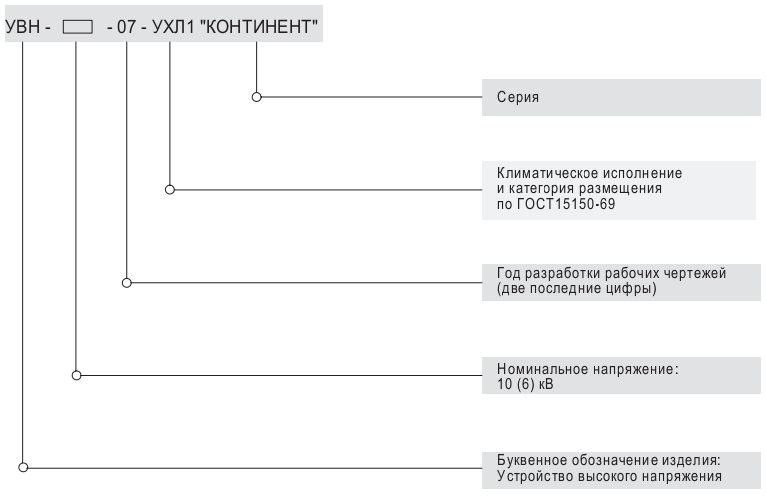

Примеры обозначения климатического исполнения
Климатическое исполнение – возможность использования оборудования при определенных климатических параметрах.
Первая цифра обозначает климатическую зону размещения оборудования:
| Климатические исполнения изделий | Обозначения | ||
| буквенные | цифровые | ||
| русские | латинские | ||
| Изделия, предназначенные для эксплуатации на суше, реках, озерах | |||
| Для макроклиматического района с умеренным климатом | У | (N) | 0 |
| Для макроклиматических районов с умеренным и холодным климатом | УХЛ | (NF) | 1 |
| Для макроклиматического района с влажным тропическим климатом | ТВ | (ТН) | 2 |
| Для макроклиматического района с сухим тропическим климатом | ТС | (ТА) | 3 |
| Для макроклиматических районов как с сухим, так и с влажным тропическим климатом | Т | (Т) | 4 |
| Для всех макроклиматических районов на суше, кроме макроклиматического района с очень холодным климатом (общеклиматическое исполнение) | О | (U) | 5 |
| Изделия, предназначенные для эксплуатации в макроклиматических районах с морским климатом | |||
| Для макроклиматического района с умеренно-холодным морским климатом | М | (М) | 6 |
| Для макроклиматического района с тропическим морским климатом, в том числе для судов каботажного плавания или иных, предназначенных для плавания только в этом районе | ТМ | (МТ) | 7 |
| Для макроклиматических районов как с умеренно-холодным, так и тропическим морским климатом, в том числе для судов неограниченного района плавания | ОМ | (MU) | 8 |
| Изделия, предназначенные для эксплуатации во всех макроклиматических районах на суше и на море, кроме макроклиматического района с очень холодным климатом (все климатическое исполнение) | В | (W) | 9 |
Вторая цифра обозначает категорию размещения оборудования:
| Укрупненные категории | Дополнительные категории | ||
| Характеристика | Обозначение | Характеристика | |
| Для эксплуатации на открытом воздухе (воздействие совокупности климатических факторов, характерных для данного макроклиматического района) | 1 | Для хранения в процессе эксплуатации в помещениях категории 4 и работы как в условиях категории 4, так и (кратковременно) в других условиях, в том числе на открытом воздухе | 1. 1 |
| Для эксплуатации под навесом или в помещениях (объемах), где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например, в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции, а также в оболочке комплектного изделия категории 1 (отсутствие прямого воздействия солнечного излучения и атмосферных осадков) | 2 | Для эксплуатации в качестве встроенных элементов внутри комплектных изделий категорий 1; 1.1; 2, конструкция которых исключает возможность конденсации влаги на встроенных элементах (например, внутри радиоэлектронной аппаратуры) | 2.1 |
| Для эксплуатации в закрытых помещениях (объемах) с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха и воздействие песка и пыли существенно меньше, чем на открытом воздухе, например, в металлических с теплоизоляцией, каменных, бетонных, деревянных помещениях (отсутствие воздействия атмосферных осадков, прямого солнечного излучения; существенное уменьшение ветра; существенное уменьшение или отсутствие воздействия рассеянного солнечного излучения и конденсации влаги) | 3 | Для эксплуатации в нерегулярно отапливаемых помещениях (объемах) | 3. 1 |
| Для эксплуатации в помещениях (объемах) с искусственно регулируемыми климатическими условиями, например, в закрытых отапливаемых или охлаждаемых и вентилируемых производственных | Для эксплуатации в помещениях с кондиционированным или частично кондиционированным воздухом | 4.1 | |
| и других, в том числе хорошо вентилируемых подземных помещениях (отсутствие воздействия прямого солнечного излучения, атмосферных осадков, ветра, песка и пыли наружного воздуха; отсутствие или существенное уменьшение воздействия рассеянного солнечного излучения и конденсации влаги) | 4 | Для эксплуатации в лабораторных, капитальных жилых и других подобного типа помещениях | 4.2 |
Для эксплуатации в помещениях (объемах) с повышенной влажностью (например, в неотапливаемых и невентилируемых подземных помещениях, в том числе шахтах, подвалах, в почве, в таких судовых, корабельных и других помещениях, в которых возможно длительное наличие воды или частая конденсация влаги на стенах и потолке, в частности, в некоторых трюмах, в некоторых цехах текстильных, гидрометаллургических производств и т. п.). | 5 | Для эксплуатации в качестве встроенных элементов внутри комплектных изделий категорий 5, конструкция которых исключает возможность конденсации влаги на встроенных элементах (например, внутри радиоэлектронной аппаратуры) | 5.1 |
Значения температуры окружающего воздуха:
| Исполнение изделий | Категория изделий | Значение температуры воздуха при эксплуатации, С | |||
| Рабочее | Предельное рабочее | ||||
| верхнее | нижнее | верхнее | нижнее | ||
| У, ТУ | 1; 1.1; 2; 2.1; 3 | +40 | -45 | +45 | -50 |
| 3.1 | +40 | -10 | +45 | -10 | |
| 5; 5.1 | +35 | -5 | +35 | -5 | |
| ХЛ | 1; 1. 1; 2; 2.1; 3 | +40 | -60 | +45 | -70 |
| 3.1 | +40 | -10 | +45 | -10 | |
| 5; 5.1 | +35 | -10 | +35 | -10 | |
| УХЛ | 1; 1.1; 2; 2.1; 3 | +40 | -60 | +45 | -70 |
| 3.1 | +40 | -10 | +45 | -10 | |
| 4 | +35 | +1 | +40 | +1 | |
| 4.1 | +25 | +10 | +40 | +1 | |
| 4.2 | +35 | +10 | +40 | +1 | |
| 5; 5.1 | +35 | -10 | +35 | -10 | |
| ТВ | 1; 1.1; 2; 2.1; 3; 3.1 | +40 | +1 | +45 | +1 |
| 4 | +40 | +1 | +45 | +1 | |
4. 1 | +25 | +10 | +40 | +1 | |
| 4.2 | +45 | +10 | +45 | +10 | |
| 5; 5.1 | +35 | +1 | +35 | +1 | |
| Т, ТС | 1; 1.1; 2; 2.1; 3; 3.1 | +50 | -10 | +60 | -10 |
| 4 | +45 | +1 | +55 | +1 | |
| 4.1 | +25 | +10 | +40 | +1 | |
| 4.2 | +45 | +10 | +45 | +10 | |
| 5; 5.1 | +35 | +1 | +35 | +1 | |
| О | 1; 1.1; 2; 2.1 | +50 | -60 | +60 | -70 |
| 4 | +45 | +1 | +55 | +1 | |
| 4.1 | +25 | +10 | +40 | +1 | |
4. 2 | +45 | +10 | +45 | +1 | |
| 5; 5.1 | +35 | -10 | +35 | -10 | |
| М | 1; 1.1; 2; 2.1; 3; 5; 5.1 | +40 | -40 | +45 | -40 |
| 4; 3.1 | +40 | -10 | +40 | -10 | |
| 4.1 | +35 | +15 | +40 | +1 | |
| 4.2 | +40 | +1 | +40 | +1 | |
| ТМ | 1; 1.1; 2; 2.1; 3; 5; 5.1 | +45 | +1 | +45 | +1 |
| 4 | +45 | +1 | +45 | +1 | |
| 4.1 | +25 | +10 | +40 | ||
| 4.2 | +45 | +1 | +45 | +1 | |
| ОМ | 1; 1.1; 2; 2. 1; 3; 5; 5.1 | +45 | -40 | +45 | -40 |
| 4; 3.1 | +45 | -10 | +45 | -10 | |
| 4.1 | +35 | +15 | +40 | +1 | |
| 4.2 | +40 | +1 | +40 | +1 | |
| В | 1; 1.1; 2; 2.1; 3 | +50 | -60 | +60 | -70 |
| 3.1 | +50 | -10 | +60 | -10 | |
| 4 | +45 | -10 | +55 | -10 | |
| 4.1 | +25 | +10 | +40 | +1 | |
| 4.2 | +45 | +1 | +45 | +1 | |
| 5; 5.1 | +45 | -40 | +45 | -40 | |
Разберем пример обозначения:
У1 – Климатическая зона относится к умеренному климату, а категория размещения соответствует нахождению объекта на открытом воздухе.
У2 – Климатическая зона относится к умеренному климату, а категория размещения соответствует нахождению объекта под навесом или в помещениях со свободным доступом воздуха.
УЗ – Климатическая зона относится к умеренному климату, а категория размещения соответствует нахождению объекта в закрытых помещениях с естественной вентиляцией.
Т1 Т2 ТЗ – Климатическая зона относится к районам как с сухим, так и с влажным тропическим климатом, а категория размещения соответствует нахождению объекта на открытом воздухе, под навесом, в закрытых помещениях с естественной вентиляцией.
УХЛ1 – Климатическая зона относится к районам с умеренным и холодным климатом, а категория размещения соответствует нахождению объекта на открытом воздухе.
УХЛ4 – Климатическая зона относится к районам с умеренным и холодным климатом, а категория размещения соответствует нахождению объекта в помещениях с искусственно регулируемыми климатическими условиями.
УТ1.5 – Климатическая зона относится к районам эксплуатации как с умеренным климатом так и в районах с сухим или с влажным тропическим климатом, как с категорией размещения на открытом воздухе так и с категорией размещения в помещениях с повышенной влажностью.
Также необходимо понимать, что изделия, например, предназначенные для эксплуатации в районах с умеренным климатом категории размещения 1 могут также эксплуатироваться в районах с умеренным климатом категорий размещения 2, 3 или 4, но не наоборот. Аналогично: изделия с маркировкой УТ1.5 могут замещать изделия с маркировкой У1, У2, УЗ, Т1, Т2, ТЗ.
Дополнительно для обозначения степени защиты применяется классификатор «IP» и следующие за ними две цифры. Первая цифра обозначает степень защиты изделия от попадания внутрь твердых посторонних тел. Вторая цифра обозначает степень защиты изделия от попадания воды. Памятка – “Степень защиты IP”
Полный текст документа ГОСТ 15150-69 доступен для загрузки
