Ремонт перфоратора своими руками — разборка и принцип работы

Перфоратор, как и любой электрический инструмент, требует к себе бережного отношения, правильной эксплуатации и проведения своевременной профилактики. Если пренебрегать этими нормами, то аппарат может выйти из строя, не выработав свой ресурс.

Ремонт перфоратора при некоторых неисправностях можно произвести своими руками, а для…

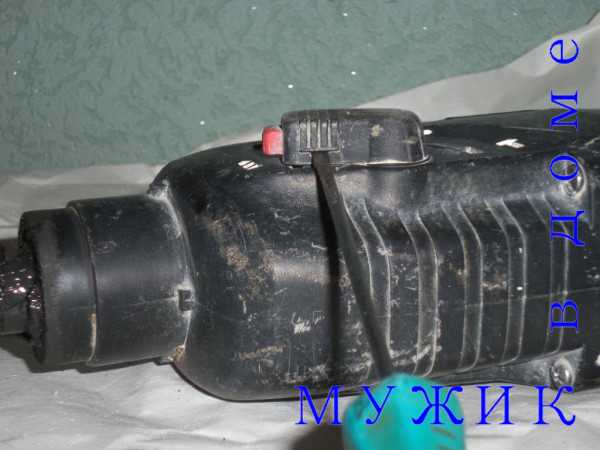

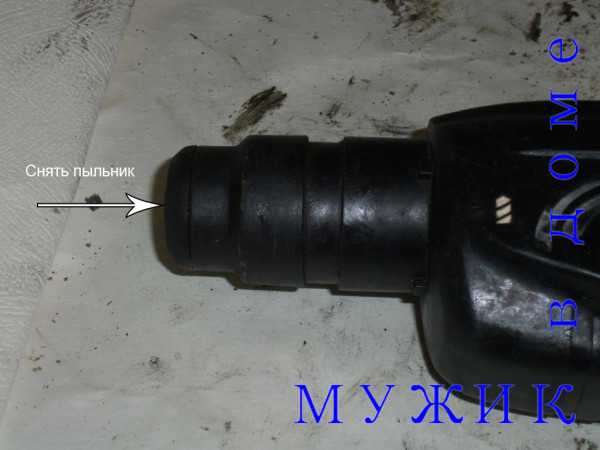

Разборка и ремонт перфоратора своими руками

Перфоратор, как и любой электрический инструмент, требует к себе бережного отношения, правильной эксплуатации и проведения своевременной профилактики. Если пренебрегать этими нормами, то аппарат может выйти из строя, не выработав свой ресурс. Ремонт перфоратора при некоторых неисправностях можно произвести своими руками, а для устранения поломок, связанных с электрической частью двигателя, потребуется помощь специалиста.

Основные неисправности перфоратора и их внешние признаки

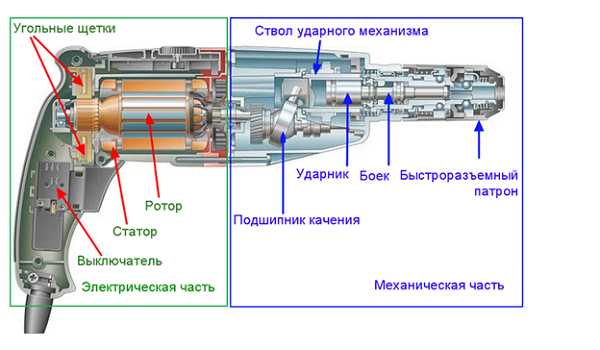

Все неисправности агрегата можно разделить на 2 группы: механические и электрические.

Механические поломки

Если в перфораторе появляется какая-либо механическая неисправность, то наличие ее можно

определить на слух (повышается шум, появляется скрежет).

Также вы можете ощущать повышенную вибрацию или неприятный запах, исходящий из корпуса агрегата.

Итак, к механическим поломкам можно отнести следующие:

  • поломка переключателя режимов работы устройства;
  • изношенные резинки ударника и бойка;
  • выход из строя ударного механизма;
  • выход из строя ствола агрегата по причине износа;
  • поломка зубьев шестеренок;
  • поломка зажимного патрона, в результате чего вылетает бур.
Электрические неисправности

Неисправности, связанные с электрической частью перфоратора, также могут сопровождаться неп

derevyannie-doma.com

Как отремонтировать перфоратор Интерскол своими руками, видео и фото

Перфораторы Интерскол, согласно статистике, относятся к надежным инструментам. Отказы фиксируются значительно реже, чем у более популярных моделей Makita, Bosch, Hitachi.

Главное правило: выбирайте такую модель, которая рассчитана на нагрузки и предназначена для выполнения планируемых работ.

Использование перфораторов по назначению в соответствии с требованиями по эксплуатации позволяет работать перфораторами Интерскол продолжительное время.

Но, как и любой инструмент, в перфораторах появляются различные неисправности которые потребуют произвести ремонт перфоратора самостоятельно, особенно если он уже не гарантийный.

Чтобы выполнить ремонт перфораторов Интерскол, устранить неисправности, надо тщательно изучить устройство инструмента, его схему, карты смазки.
Любой ремонт перфоратора Интерскол начинается с его разборки об этом более подробней.

Классификация неисправностей в перфораторах Интерскол

Перфораторы Интерскол обладают высокой ремонтопригодностью, простотой и надежностью.

Ремонт перфораторов Интерскол своими руками способен выполнить любой пользователь, умеющий держать отвертку, молоток и разбирающийся в электротехнике на уровне средней школы.

Все проявляющиеся неисправности в перфораторах Интерскол условно делятся на три группы:

  • Механические поломки ударного механизма;
  • Разрушения переключателя режимов;
  • Неисправности электрической части перфоратора.

Механическая группа неисправностей в перфораторах Интерскол

Рассмотрим все неисправности на примере перфоратора Интерскол П-26/800ЭР.

В первую группу неисправностей входят поломки, связанные с выходом из строя деталей ударного механизма.

Данная группа неисправностей проявляется в том, что при работе перфоратор сверлит, а долбить не может.

Износ уплотнительных резиновых колец

Ослабление силы удара происходит постепенно. По мере износа резиновых колец происходит утечка воздуха в пневматической системе создания удара. Сила удара ослабевает, удар становится жестким. Помимо пропадания пневматических свойств происходит разрушение ударников, бойков, прессмасс.



Набор резиновых уплотнительных колец к перфоратору Интерскол

Ремонт перфоратора Интерскол при износе уплотнительных колец заключается в замене их на новые.

Установка новых резиновых колец производится при любой разборке перфоратора с обязательным нанесением смазки уплотнительных колец смазочными материалами, инертными к резиновым изделиям. К таким смазкам относится отечественная смазка типа Циатим-224, производимая по ГОСТ 9433-80.

Резиновое уплотнительное кольцо смазывается тонким слоем смазки Циатим-224 и надевается на нужную деталь, предварительно вымытую от старой смазки в растворе смеси керосина и бензина.

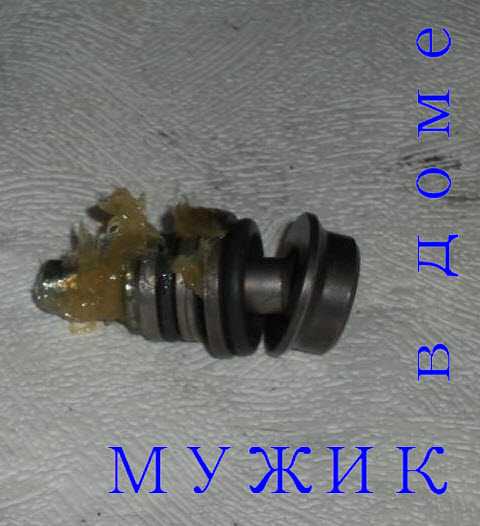

Разрушение бойков, ударников, стволов, поршней

При большой изношенности резиновых уплотнительных колец и несвоевременной их замене происходит разрушение прессмассы поз.16, ствола поз.36, корпуса ловителя поз.40, бойка поз.45. От удара на деталях появляется наклеп, трещины, искривления, заклинивания.

Неисправности устраняются заменой деталей на новые с обязательной сменой уплотнителей.

Детали ударного блока перфоратора Интерскол П-26/800ЭР

Разрушение поршня поз.47 бывает двух видов:

  • Разрушается юбка поршня;
  • Отламываются уши установки пальца поз.48.

Ремонт перфоратора Интерскол П-26/800ЭР и его разрушенного поршня выполняется заменой поршня на новый. Приобретая поршень, тщательно проверяйте шероховатость внутренней поверхности поршня. Она должна быть доведена до зеркального блеска.

Выход из строя ствола поз. 36 проявляется не часто. Главная причина, царапины на внутренней поверхности при выходе из строя ударников, бойков, проммассы.

Если глубина царапин не большая, то царапины можно вывести притиром. При большой глубине царапин обеспечить герметичность невозможно, а это сказывается на работе перфоратора в режиме «Удар».

Разрушение подшипника качения

Ударный импульс создается не только пневматической системой ударного механизма, но и преобразованием вращательного движения в возвратно-поступательное за счет работы подшипника качения поз.60. Бывают случаи разрушения обоймы подшипника.

При разрушении подшипника качения ремонт перфоратора Интерскол П-26/800ЭР заключается в полной замене детали.

Нарушение передачи вращательного момента в возвратно-поступательное может прерываться из-за проскальзывания шлицов колеса зубчатого комбинированного поз.62 в шлицах подшипника качения поз.60.

Неисправность устраняется исправлением профиля зуба при помощи круглого надфиля.

Пропадание режима удара проявляется при неправильной работе переключателя режимов. Перевод ручки переключателя режимов не перемещает поводок переключателя поз.55.

Поломка устраняется исправлением сборки промежуточного вала-шестерни поз.58.

Группа неисправностей, при которых перфоратор долбит, но не сверлит.

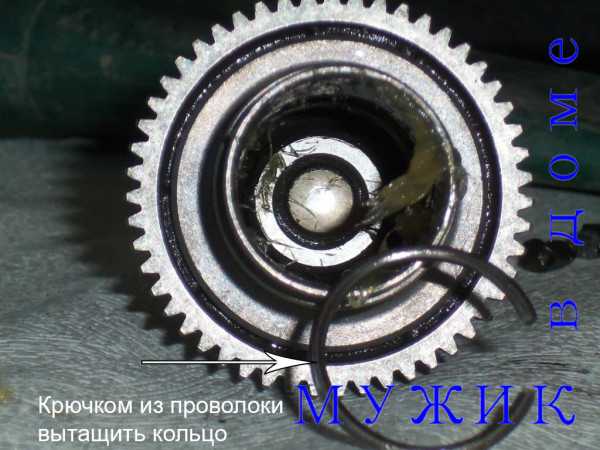

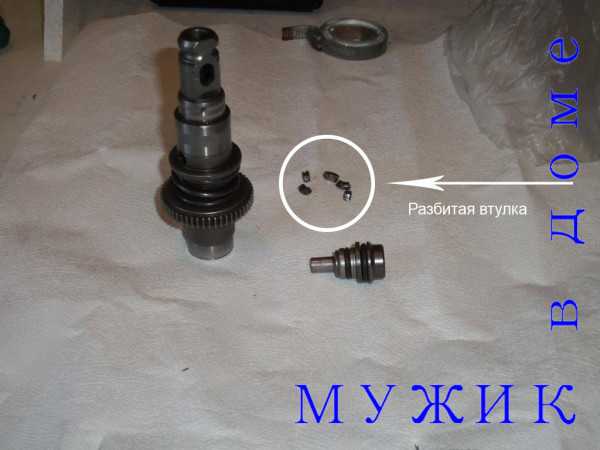

Проворачивание шестерни на стволе

Пропадание сверления при работающем ударе проявляется при проворачивании на валу ствола поз.36 шестерни поз.35.

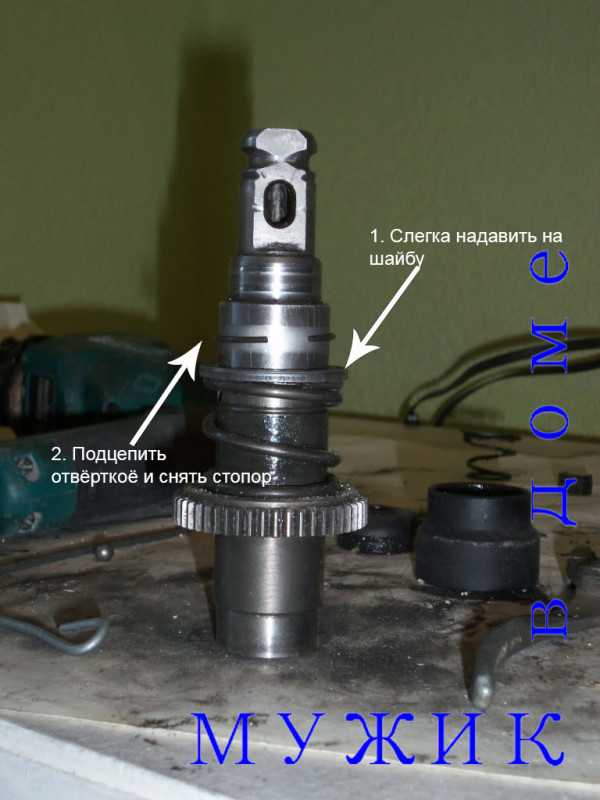

Шестерня фиксируется на стволе тремя роликами поз.37. А чтобы надежно держалась, шестерню придавливает пружина поз.33, фиксирующаяся через шайбу поз.32 стопорным кольцом поз.31.

Неисправность появляется вследствие ослабления силы прижимной пружины, выпадения роликов, разрушения втулки кулачковой поз.38.

Ремонт перфоратора Интерскол П-26/800ЭР своими руками заключается в восстановлении всех деталей в требуемое положение или замене вышедших из строя.

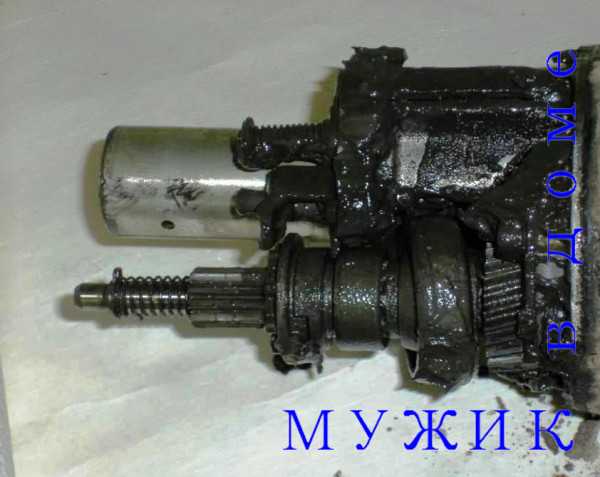

Неисправности промежуточного вала

Промежуточный вал в перфораторе служит для передачи вращательного и возвратно-поступательного импульса.

Если какая-то деталь, устанавливаемая на промежуточном валу, из-за поломок начнут проворачиваться, перфоратор перестает сверлить.

Рассмотрим принцип работы промежуточного вала перфоратора Интерскол П-18/450ЭР.

Вращение на вал передается при помощи шестеренки поз.46, проворачиваемой ротором перфоратора. Шестеренка надета на вал поз.43, куда крепятся полумуфта кулачковая поз.44 и подшипник качения поз.45.

Включение режима удара происходит за счет перемещения планки переключателя поз.55, которая выводит из зацепления подшипник качения из полумуфты кулачковой поз.44.

У промежуточного вала перфоратора Интерскол П-26/800ЭР может проворачиваться колесо зубчатое комбинированное поз.62.

Дело в том, что колесо вращается за счет зацепления зуба в муфте пьяного подшипника. Проворачивание может происходить из-за ослабления пружины поз.63 и износа профиля зуба, как шестеренки, так и муфты сцепления.

Неисправность устраняется путем восстановления профиля зуба в комбинированной шестерне, в пьяном подшипнике.

Конструкция промежуточного вала перфоратора Интерскол П600ЭР отличается наличием общего вала поз.39.

Промвал перфоратора Интерскол П600ЭР

Проскальзывание шестерни поз.45 на валу может происходить из-за ослабления прижимной пружины поз.38 и износа зуба в соединителе поз.40, выполняющем роль муфты сцепления.

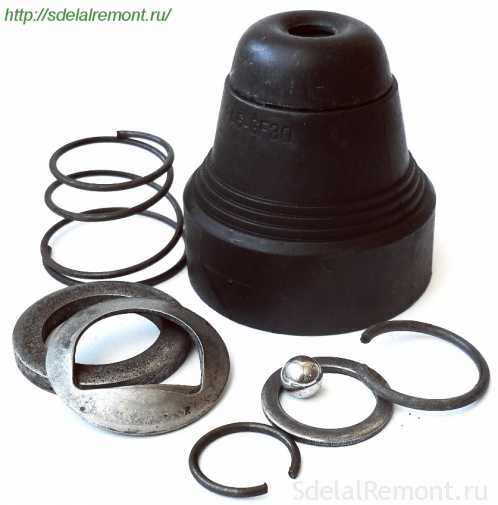

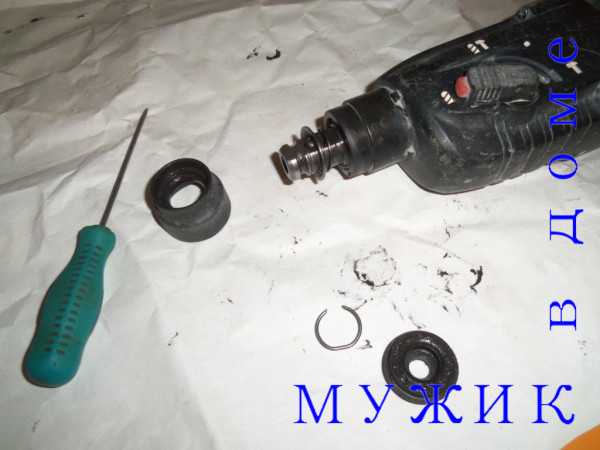

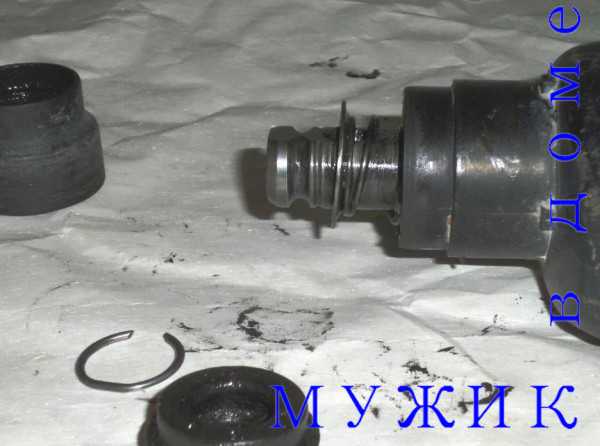

Невозможность фиксации рабочего инструмента в быстрозажимном патроне

Иногда встречается неисправность, которая проявляется в невозможности фиксации рабочего органа в быстрозажимном патроне.

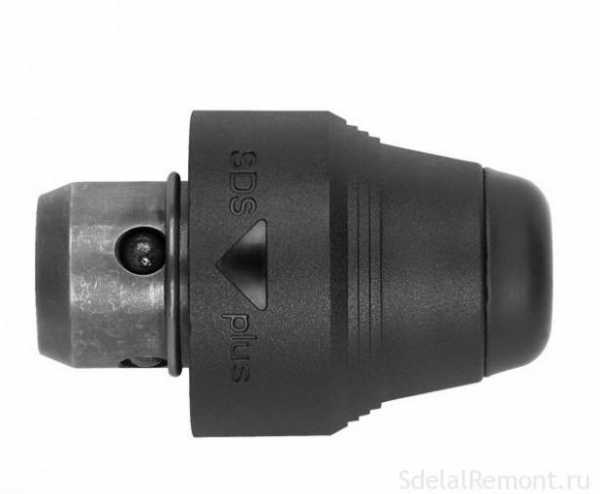

Перфораторы Интерскол комплектуются патронами двух типов: SDS-plus и SDS-max.

Зажим хвостовиков рабочего инструмента обеспечивается специальной их конструкцией.

Отказ зажимного устройства происходит из-за износа фиксирующего шарика.

Ремонт пефроратора Интерскол, а конкретно его быстрозажимного патрона заключается в замене шариков и смазкой хвостовиков буров специальной смазкой. В качестве смазки для хвостовиков буров рекомендуется использовать специально разработанную мазь.

Неисправности переключателя режимов

Перфораторы Интерскол комплектуются переключателями режимов различных конструкций. И это неспроста.

Часто пользователи переключают режим работы перфоратора, не останавливая инструмент. А это основная причина поломки переключателя режимов в перфораторах.

В переключатель режимов перфораторов Интерскол входит разное количество деталей.

Определенной сложностью отличается переключатель режимов перфоратора Интерскол П-18/450ЭР.

Переключатель режимов перфоратора Интерскол П-18/450ЭР

Переключение режимов осуществляются за счет перевода полумуфты кулачковой поз.44  из зацепления с валом-шестерней поз.43.

Перевод осуществляется при помощи скобы переключения режимов поз.52, планки переключателя поз.55, ручки переключателя поз.16.

Неисправности проявляются в невозможности осуществить перевод переключателя в нужный режим.

Неисправность устраняется заменой пружины поз.48, выравниванием или заменой погнутых деталей.

Сложная конструкция переключателя режимов перфоратора Интерскол П-18/450ЭР заставила разработчиков сконструировать новую схему и внедрить ее в перфораторе Интерскол П-26/800ЭР.

Переключатель режимов перфоратора Интерскол П-26/800ЭР

Переключение режимов осуществляется при помощи поводка переключателя поз.55, пружины поз.56 и ручки переключателя поз.28.

В конструкции используется наименьшее количество деталей, что повышает надежность и работоспособность перфоратора Интерскол П-28/800ЭР.

В перфораторе Интерскол П600ЭР применена немного другая конструкция переключателя режимов.

Переключатель режимов перфоратора Интерскол П-600ЭР

Переключение режимов производится при помощи отвода муфты сцепления поз.40 от подшипника качения поз.41.

Неисправности в схеме электрической части перфораторов Интерскол

Электрическая часть перфораторов Интерскол обладает высокой надежностью и практически не доставляет неприятностей пользователю.

Главное, своевременно следить за износом угольных электрощеток.

Вы должны знать, что при износе угольных электрощеток до длины, меньшей 8 мм, щетки подлежат обязательной замене.

Замена угольных щеток является процедурой не сложной и может производиться любым пользователем.

Снимается крышка руки корпуса, освобождается щеткодержатель в тех конструкциях, в которых предусмотрен и достаются электрощетки.

Для примера рассмотрим замену электрощеток в перфораторе Интерскол П-30/900ЭР.

Угольные щетки поз.72 установлены в щеткодержателе поз.73. чтобы достать щетки, надо снять ручку-накладку поз.78. повернуть на 45 градусов щеткодержатель и вынуть его. Освободив пружины поз.71, вы легко достанете угольные щетки.

Статор поз.66, ротор поз.62 выходят из строя очень редко.

Для тех, кто желает выполнить ремонт статора или ротора своими руками ответ здесь.

Остальные детали, такие как кнопки выключения поз.74 инструмента, конденсаторы поз.75, дроссели поз.76 выходят из строя очень редко и их замена не вызывает особых трудностей.

Мы рассмотрели основные неисправности перфораторов Интерскол. Если у вас есть материалы о других неисправностях, напишите нам.
Выводы:

  • ремонт перфоратора Интерскол представляет собой не сложную задачу и может быть выполнен любым пользователем, знакомым с инструкцией по разборке и сборке;
  • своевременная замена уплотнительных колец предупреждает появление основного количества неисправимостей;
  • вовремя замененные угольные щетки позволяют эксплуатировать перфораторы Интерскол практически бесконечно

Всем успехов!

Видео ремонта перфоратора Интерскол

Ремонт перфоратора Интерскол П-30/900ЭР

Видео: Ремонт перфоратора часть 1

Видео: Ремонт перфоратора. Не держит бур Интерскол П26 800ЭР

Видео: Разбока перфоратора П 710ЭР

sdelalremont.ru

Как отремонтировать любой перфоратор Bosch своими руками

Наибольшее распространение среди профессиональных строителей России получили перфораторы Bosch, а среди любителей бытовые модели Bosch 2-20, 2-24, 2-26. Перфораторы не только хорошо работают, но и легко ремонтируются. На них легко можно найти любую, вышедшую из строя деталь.

В конструкциях описываемых перфораторов заложен один и тот же принцип, передавать вращательный момент от ротора к валу ствола ударного блока с одновременной передачей поступательного импульса на рабочий инструмент.

Конструктивно перфораторы выполнены по одинаковой схеме, но отдельные узлы или детали имеют свои особенности.

Если знать специфические различия между моделями описанных перфораторов Bosch, то разборка и ремонт своими руками не составят особого труда.

Наряду с оригиналами на российском рынке присутствует большое количество подделок инструментов, включая перфораторы Bosch.
Ниже описаны конструктивные особенности моделей и способы их разборки и ремонта своими руками.

Принцип работы перфораторов одинаковый, а вот конструктивные особенности различаются.

Основные детали, используемые в перечисленных моделях перфораторов Bosch, взаимозаменяемы. Это касается механического и электрического узла.

Но есть узлы и делали, отличающиеся используемыми деталями.

Чтобы выполнить ремонт перфоратора Bosch 2-20, 2-24, 2-26, надо эти различия знать. Знание особенностей конструкции каждого перфоратора облегчает процесс ремонта, нахождения поломок и их устранения.

Конструкции перфораторов Bosch настолько простые, что позволяют выполнить несложный ремонт, практически своими руками и заменить любую деталь без обращения в сервисные службы. Надо обладать навыками сборщика, иметь элементарные знания электротехники и понимать принцип работы перфоратора.

Основные различия в конструкциях перфораторов Bosch

Ремонтируя перфоратор Bosch, вы не обойдетесь без электрической и схемы разборки инструмента той модели, которую собираетесь чинить.

Электрические схемы перфораторов Bosch 2-20, 2-24, 2-26 практически одинаковы. Хотя некоторые непринципиальные различия имеются.

А вот механические блоки комплектуются деталями, различающимися между собой конструктивно. Основные различия собраны в двух узлах: в промежуточном валу и валу ствола ударного блока.

Наибольшие различия представлены в конструкциях промежуточного вала, сборке «пьяного подшипника», в переключателе режимов. Непринципиальные особенности присутствуют в конструкциях ствола ударного блока, ударника, бойка.

Начнем с перфоратора Bosch 2-20.

Схема и конструкции перфоратора Bosch 2-20

Ремонт перфоратора Bosch 2-20 не возможет без знания конструкции чинимого инструмента.

Принцип действия перфоратора Bosch 2-20 основан на передаче вращательного момента от вала ротора поз.3 к валу ударного блока поз.22 через промежуточный вал поз.824, одновременно передавая продольный импульс на рабочий инструмент.

Ротор поз.3 передает вращательный момент на шестеренку косозубую промежуточного вала поз.824.

Косозубая шестерня закреплена на промежуточном валу и передает момент вращения на вал. На валу закреплен пьяный подшипник, получающий момент вращения через муфту сцепления. За счет своей конструкции пьяный подшипник передает поступательное движение на цилиндр ствола ударного механизма.

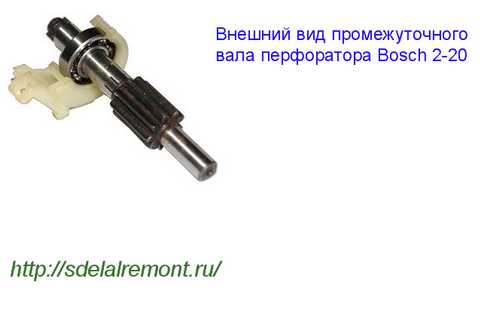

Конструкция промежуточного вала перфоратора Bosch 2-20

Промежуточный вал перфоратора Бош 2-20 состоит из узла подшипника качения (пьяный подшипник), муфты сцепления, большой косозубой шестерни, малой прямозубой цилиндрической шестерни.

Чаще всего поломки проявляются в износе шлицов муфты сцепления, что приводит к пропаданию вращения патрона перфоратора при наличии ударного импульса.

Исправляется заменой муфты сцепления или восстановлением зубьев деталей муфты.

Особенности конструкции перфоратора Bosch 2-24

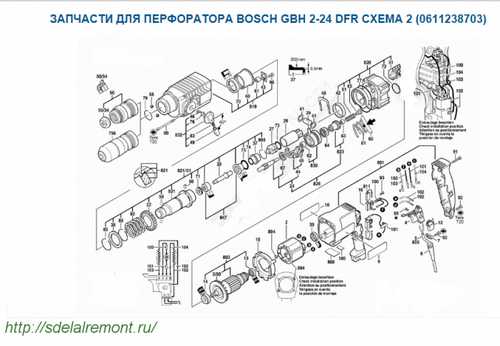

Ремонт перфоратора Bosch 2-24 лучше всего начинать со знакомства с схемой и конструктивных особенностей налаживаемого инструмента. Принцип действия перфоратора Bosch 2-24 аналогичен принципу действия перфоратора Bosch 2-20.

Вращательный момент передается на вал крепления инструмента, одновременно с передачей ударного импульса. У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.826.

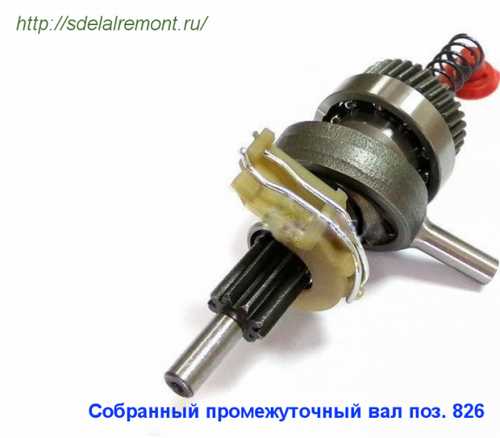

Конструкция промежуточного вала перфоратора Bosch 2-24

Промежуточный вал перфоратора Бош 2-24 состоит из узла подшипника качения поз.830, муфты сцепления поз.823, детали переключения поз.44 Чаще всего из строя выходит муфта сцепления. В ней изнашиваются зубья. Ремонт муфты заключается в исправлении профиля зуба зацепления в муфте и на промежуточном валу.

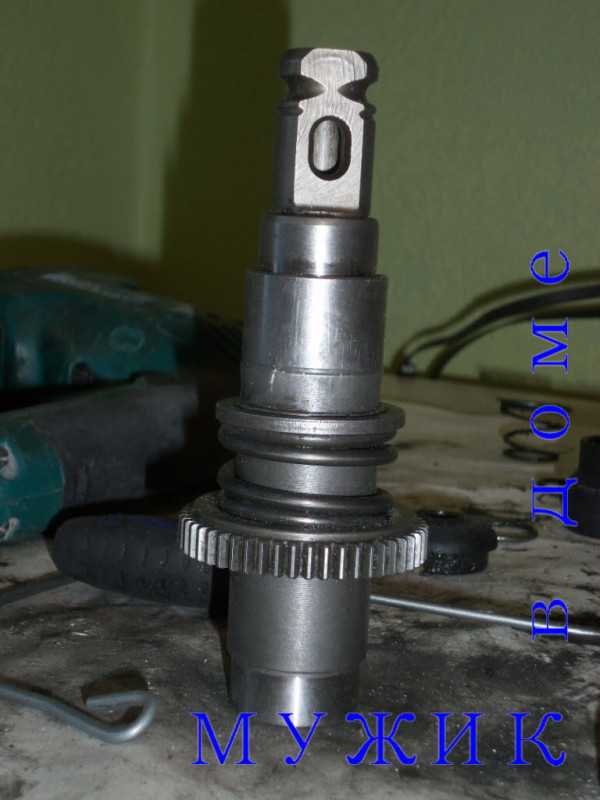

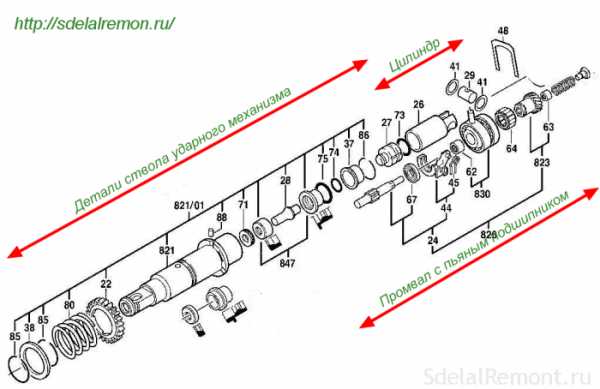

Конструкция вала ствола ударного механизма

Вал ствола ударного блока предназначен для передачи вращательного импульса с одновременным перемещением ударника.

Вращение передается от прямозубой шестерни промежуточного вала на большую прямозубую шестерню поз.22 вала ствола поз.821.

Возвратно-поступательное движение передается через пьяный подшипник поз.830, ударный поршень поз.26, боек поз.27, ударный болт поз.28 на закрепленный в патроне поз.756 бур.

Конструкция представляет собой вал, полый с одной стороны. На вал с двух сторон устанавливаются детали.

Со стороны крепления патрона на вал устанавливается прямозубая шестерня поз.22 и фиксируется на валу при помощи ролика поз.88, прижимается к буртику вала пружиной поз.80. Сама пружина фиксируется стопорным кольцом поз.85.

В полость вала ствола ударного блока вставляется: собранный ударный болт поз.28 и ударный поршень. В ударный поршень поз.26 вставляется боек поз.27 с поставленным на него новым резиновым кольцом поз.73. Все резинотехнические изделия смазываются рекомендуемой смазкой.

Неисправности вала ствола ударного механизма

Из-за ослабления силы пружины, выпадения фиксирующего ролика шестерня может проворачиваться на валу. Это проявляется в пропадании момента вращения с присутствием ударного импульса.

Перфоратор долбит, но не сверлит.

При износе резинотехнических изделий (уплотнительные кольца) перфоратор перестает работать в режиме «Долбление». Происходит это постепенно. Сила удара ослабевает по мере износа резиновых колец. Все дело в том, что от пьяного подшипника движение передается ударному поршню поз.26, в котором боек поз.27 создает давление воздуха и воздействует на ударный болт поз.28.

Перфоратор сверлит, но не долбит.

Если при работе перфоратора вы прилагаете большую силу, то это может привести к разрушению ударного болта, заклиниванию бойка в ударном поршне. Такие неисправности устраняются только полной заменой вышедшей из строя детали. Более подробно об устранении неисправностей перфоратора Бош.

Особенности конструкции перфоратора Bosch 2-26

Ремонт перфоратора Bosch 2-26 следует начинать с ознакомления особенностей в конструкции налаживаемого инструмента. Принцип действия перфоратора Bosch 2-24 аналогичен принципу действия перфоратора Bosch 2-26.

Вращение передается от вала ротора, через промежуточный вал, на вал ударного ствола. Одновременно, закрепленный на промежуточном валу пьяный подшипник передает на ударный поршень возвратно-поступательное движение.

У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.823.

Промежуточный вал аналогичен валу в конструкции перфоратора Bosch 2-24 и взаимозаменяем сам и деталями, входящими в состав промежуточного вала перфораторов Bosch 2-24, 2-26. Инструкция по разборки перфоратора Бош.

Конструкция вала ствола ударного механизма

Вал ствола ударного блока по конструкции аналогичен валу ствола перфоратора Bosch 2-24. К поломкам приводят неисправности тех же деталей, что и в перфораторе Bosch 2-24.

Особенности вала перфоратора Bosch 2-26 в том, что ведомая большая прямозубая шестерня поз.22 фиксируется на валу тремя штифтами поз.37, в отличие от фиксирующего ролика в перфораторе Bosch 2-26.

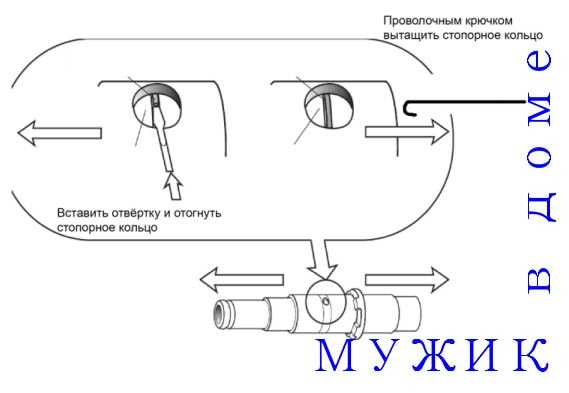

Выполняя разборку вала ствола ударного блока перфоратора Bosch 2-26, обращайте внимание на способ фиксации шестерни. Прежде чем снять шестерню, надо вынуть три штифта. Порядок правильной сборки перфоратора Бош.

Выводы:

• Знание различий между приведенными моделями перфораторов Bosch позволит вам быстро выполнить разборку инструмента, заменить неисправные детали. Для этого вам не понадобится обращаться в сервисные службы.

• Конструктивно перфораторы Bosch настолько простые, что позволяют выполнять ремонт практически любой сложности.

• От вас требуется только наличие желания и элементарных знаний в механике.

Бывает что попадаются поддельные модели перфоратора Бош об этом более подробней.

Видео о разборки перфоратора Bosch

www.spets-stroy-portal.ru

Ремонт Перфоратора Кресс Своими Руками

Ремонта перфоратора своими руками – как стремительно устранить поломку?

Необходимые инструменты и материалы

Кто, кому хоть раз приходилось работать с перфоратором, знает, как тяжелы условия его эксплуатации. Конкретно поэтому ремонт перфоратора своими руками – настолько пользующийся популярностью запрос в вебе. Сегодня вы узнаете для вас полностью всё, что касается ремонта этого инструмента.

Что вам нужно знать о ремонте перфоратора?

Непременно, обладатели таковой дорогостоящей техники желают, чтоб их устройства были высококачественными, делали на 100 % работу. В первую очередь, вас убережет от суровых поломок правильное внедрение инструмента, об этом факте вы узнаете чуток позднее. И, чем, впору проведенный ремонт устройства. При всем этом хоть какой маленький сбой уже должен стать поводом для беспокойства и изготовлением к ремонту.

Так, такими «маячками» будут:

  • Нестабильная работа перфоратора в рабочем режиме;
  • Возникновение странноватых звуков при включении перфоратора;
  • Запах гари;
  • Перфоратор не долбит, хотя видимых причин для этой цели нет.

Когда что-то схожее случилось с вашей техникой, означает, настало время ремонта. Так же как и любые подобные работы, он просит бдительности, осознания предпосылки поломки и познания, как с ней совладать. И самый ваш рывок выполняя ремонт – разбор инструмента на его составляющие. У многих даже Этот расхожий слух шаг вызывает трудности, если следует знать что остается сделать нашему клиенту до аспектов – как, что и для чего!

Поэтапно разбираем перфоратор – быстрый поиск поломки

Читайте так же

Просто представьте, что ваш инструмент вдруг закончил работать либо для вас срочно пригодилось поменять какую-либо неисправную деталь. Простейший метод – отнести перфоратор на ремонт в сервисный центр, но это просит времени, а это означает, на некий период застопорит вашу работу. Если вы станете знать, как разбирается устройство, для вас будет намного проще провести другие работы. Уже сегодня, это приведет к значимой экономии средств, ведь не потребуется тратиться для оплаты услуг ремонтных центров.

Аннотация по разбору инструмента:

  1. Приступаем к работам, начиная с разработки верхнего узла: сначала снимается резиновый наконечник, после – шайба, пружина, в завершении работы шарик.
  2. Если вы сняли шарик, выкручиваем винтики, которые задерживают корпус, снимаем накладку на ручку, если она имеются, и в конце процесса отсоединяем провода статора.
  3. Извлекаем щеткодержатель.
  4. Последующий шаг – разъединение редуктора и корпуса до образования зазора. Конкретно через него мы встречаться} извлекать переключатель.
  5. Затем корпус перфоратора ставится вертикально, посредством тисков фиксируется, а что остается сделать нашему клиенту его детали аккуратненько достаются из устройства.

Как починить перфоратор? \ Ремонт перфоратора \ how to repair electric tools \ Обслуживание и ремонт

Не будем забывать делиться видосами!) Приятного просмотра!) Моя партнёрская программка на You Tube: .

Перфоратор kress 600 pse.

Этот расхожий слух ролик обработан в Видеоредакторе YouTube ()

Читайте так же

Какая бы поломка вас не ждала, прочистите корпус – время от времени конкретно грязюка и пыль мешают устройству нормально работать.

Ремонт перфоратора самостоятельно шаг за шагом

К ремонту такового устройства, как перфоратор, нужно быть очень готовы, что дозволит свести денежные и трудовые издержки на нет. Хорошо, если вы в определенной мере ориентируетесь в конструкции перфоратора, понимаете, из каких частей и узлов он состоит, что поможет стремительно поменять сломавшуюся деталь. В большинстве случаев ремонт перфоратора сводится к очевидной подмене «полетевших» частей, куда относят:

  • Якорь;
  • Щетки;
  • Шестеренки;
  • Стартеры;
  • Подшипники;
  • Кабели для подключения к сети;
  • Выключатели.

Стоит отметить, что легче всего ремонтировать инструменты легкого класса, с учетом того, что такой перфоратор отлично подойдет для проведения строительных работ в домашних условиях. А вот поломки более серьезной техники бывают значительно сложнее, и с ними могут справиться только профессиональные мастера. В любом случае, какой бы класс инструмент вас не заинтересовал, найдите модель с пылесосом – это устройство позволит вам сэкономить время на чистку, а также сделает работу более безопасной, поскольку уменьшает количество пыли.

Еще одна проблема – в пробое обмоток, перемотке якоря и стартора, которые также возникают из-за пыли. Ремонт заключается в тщательной очистке и замене тех деталей, которые отремонтировать не удастся. Однако «профилактика» – более надежный метод. Для этого нужно раз в две недели очищать устройство, пропитывать его лаком или смазкой. К слову, к выбору смазочного материала нужно отнестись внимательно. Так, существует несколько правил. Первое – лучше приобретать раствор того же производителя (Bosch, Makita, Энкор), что и сам перфоратор, в данном случае по своему составу масло или лак будут подходить идеально. Если под рукой такого состава нет, вам отлично подойдет масло для дизельного двигателя.

Второй по популярности причиной поломки является износ щеток, при этом неважно, сколько стоил ваш инструмент – даже самые дорогие модели подвержены этой проблеме. Заменить их очень легко: разбираем перфоратор по выше описанной схеме, находим изношенные щетки и на их место ставим новые. Нужно лишь верно определить, какие из них лучше всего использовать: угольные, графитовые либо угольно-графитовые. Так, графитовые отличаются долгим сроком службы, однако из-за твердости материала может пострадать коллектор. Угольные элементы отличаются недолгим сроком работы, однако имеют качественный контакт с иными частями перфоратора. Оптимальным и недорогим считается приобретение третьего варианта.

Бывают проблемы и с механическими элементами устройства. Каждая модель оснащена режимами переключения, и они часто выходят из строя, особенно у дешевых устройств. Алгоритм работы тот же – разбираем перфоратор, находим сломанные детали, заменяем их. Главное – приобрести элементы, подходящие данной модели. Аналогичная проблема часто «преследует» патроны, которые подвергаются максимальной нагрузке. Прежде всего, защищайте их от пыли и грязи, промывая элементы солидолом. Но если патрон все же сломался, нам не останется ничего, кроме как поменять его.

Теперь вы знаете, как починить перфоратор и видите, что большая часть поломок сводится к простой чистки или замене неисправных деталей. Но если вы разобрали инструмент, а видимых причин нет, лучше отнесите устройство в сервисный центр – специалисты быстрее найдут причину и устранят ее.

Читайте так же

ctln.ru

Ремонт Бочкового Перфоратора Своими Руками

Как выполнить ремонт перфоратора своими руками

Люди, использовавшие хоть раз перфоратор, отлично знают что, как тяжело верно его использовать и смотреть за рабочим состоянием. В связи с этим периодический ремонт и профилактика этого устройства является неотъемлемой частью процесса эксплуатации. Ремонт перфоратора своими руками — это более прибыльный в финансовом отношении вариант, тем паче что некие поломки малозначительны.

Перфоратор является неподменным устройством в строительстве. Но при неверном применении он может стремительно выйти из строя.

Связаны настолько нередкие проблемы инструмента затем, что он употребляется в очень томных критериях, когда требуется большая производительность. Часто перфоратор просто не выдерживает тех нагрузок, которые на этот адрес возлагаются. Даже брендовые модели не застрахованы от поломок.

Вы, фактически хоть какой инструмент, который с течением времени перестает работать, подлежит ремонту на дому. Но не всякий имеет представление что же на самом деле, как необходимо чинить тот как еще его называют другой инструмент. Перфоратор не является исключением.

Немного общей информации

Схема устройства наружной части перфоратора.

Когда инструмент перегорает, нередко бывает так, что предпосылкой неисправности становится какой-либо отошедший провод. Некоторые платят в сервисных центрах немалые средства только за то, чтоб воткнуть Такой провод к району. Механические повреждения в большинстве случаев следует отметить зрительно. При кропотливом осмотре вышедшего из строя перфоратора конечно, к примеру, узреть малозначительную неисправность, которая повлекла за собой поломку.

Но считается такие ситуации, когда обыденным “дедовским” способом — потрясти, постучать — делему не решить. Так появляется вопрос, обращаться в проф ремонтный кабинет либо браться за ремонт самому.

Можно ли самостоятельно отремонтировать?

Читайте так же

Если при зрительном осмотре перфоратора вы не видите поломок, то последующим шагом является его разборка.

Тут все зависит насколько серьезна поломка и у вас есть определенные способности для починки неисправности перфоратора. Если мы говорим о древнем инструменте, который служит уже несколько лет не представляет особенной ценности для юзера, то испытать разобрать перфоратор и отыскать проблемы можно и без помощи других. Уже сегодня, если поломка видна зрительно и имеется представление что, что необходимо делать с инвентарем, то ремонт своими силами тоже не исключается.

В том случае модель перфоратора более современная, приобретенная сравнимо не так давно, и стоит больших средств, то не часто рекомендуется выполнять работу самому, потому что сделают еще ужаснее. Если при первичном осмотре никаких видимых проблем найдено не произошло, то не рекомендуется производить предстоящий ремонт. Только юзеры с опытом работы и способностями в технике бывают вариации заниматься починкой.

Некоторые признаки возможных неисправностей

Если при работе Вы нашли какие или сбои в работах перфоратора, то нужно узнать причину дефектов.

Очевидно, люди, приобретая перфоратор, ожидают от него отдачи на 100%. Особенно если приобретенное устройство является высококачественным ввезенным продуктом. Потому, чтоб не допустить суровых поломок, необходимо иметь понятие что, как работает устройство. По вопросам работы инструмента (неким признакам) конечно при найти причину неисправности. Такими вещами нельзя третировать, чтоб не допустить большей поломки.

Перфоратор БОЧКА 2601 ПРОПАДАЕТ УДАР, полная разборка и смазка стволовой части

В видео рассмотрен ремонт всераспространенной конструкции перфоратора , разборка ствола ,- растровой втулки.

Ремонт бочкового перфоратора Домотек

Ремонт бочкового перфоратора Домотек. Веб-сайт сервиса. Группа вконтакте .

  1. Противный запах из устройства, в особенности гари.
  2. Работа перфоратора в обыкновенном режиме нестабильна — происходят замыкания либо недлинные паузы при работе.
  3. Устройство не делает собственного прямого предназначения при либо на протяжении определенного времени.
  4. При включении иначе говоря работе инструмента возникают странноватые звуки, которые лет 30 не присутствовали.

Когда, если был увиден один из вышеназванных как еще его называют иных признаков нестабильной работы перфоратора, следует немедля узнать, в чем дело. Внимание и уход за инструментом являются незаменимыми условиями длительного срока эксплуатации. Потому первым шагом для починке перфоратора является умение его на сто процентов разобрать на составляющие детали.

Как разобрать перфоратор или дрель?

Если вы поставили цель отремонтировать перфоратор, следует знать как верно и в каком порядке нужно делать разборку устройства.

Читайте так же

Наверное бывают вариации задаться вопросом, для какой цели это необходимо. Ответ достаточно прост: если разобрать инструмент на составляющие и отыскать поломку одной из деталей, то всегда можно купить новейшую и произвести подмену запчасти. Большая часть также может поразмыслить, что еще лучше и резвее отнести инструмент в соответственный сервис, и починку сделают вместо вас. Но сначала будет нужно издержать много времени на то, чтоб привезти и отвезти инструмент, что очень расточительно при ограниченных сроках работы; сегодня, это растрата излишних средств на починку. Таким макаром, осуществляя ремонт без помощи других, сэкономите деньги и время на починку.

Аннотация по разборке:

  1. Начинать работу необходимо с верхнего узла. Поначалу снимается резиновый наконечник, потом шайба, в нижней части — пружина и шарик.
  2. После снятия шарика приступаем к выкручиванию винтиков, которые задерживают корпус. Дальше снимается накладка на ручку (при условии, если она имеются). Только после проделанных работ отсоединяются провода стартера.
  3. Нужно извлечь щеткодержатель.
  4. В данный момент необходимо разъединить редуктор и корпус как будет произведена грамотная установка, как появляется зазор. Через Такой зазор и будет извлекаться переключатель.
  5. На заключительном шаге корпус перфоратора ставится вертикально и фиксируется в одном положении с помощью тисков. Что остается сделать нашему клиенту детали и запчасти аккуратненько достаются с его применением.

Независимо на сколько правильно Вы сможете подобрать студию, какая находится поломка, безотступно рекомендуется прочистить и корпус, все детали от пыли и грязищи.

Неудаленные загрязнения затем конечно мешать размеренной работе перфоратора.

Детали и инструменты для работы

Обычно ремонт устройства сводится к очевидной подмене очень всераспространенных деталей. Требуются:

Схема главных деталей перфоратора, которые нередко ломаются.

  • подшипники;
  • якорь;
  • шестеренки;
  • выключатели;
  • щетки;
  • кабель для подключения к сети;
  • стартер;
  • пассатижи;
  • отвертки;
  • изолента;
  • солидол;
  • тиски.

После подмены неисправных деталей устройство придет в обыденный рабочий режим.

Последовательный ремонт устройства

Лучше до начала ремонта изучить схему устройства, размещение запчастей и их предназначение. Самые всераспространенные поломки и их ремонт:

Схема устройства внутренней части перфоратора.

  1. Пробои обмоток — зачастую бывает так, что происходит пробой в обмотке якоря и стартера. Появляется эта неувязка по причине пыли. Основной ремонт состоит в том, что нашему клиенту остается детали кропотливо прочищаются, те, что не поддаются чистке, заменяются. Если вы поставили цель предупредить такую поломку, необходимо проводить профилактику инструмента 1 раз в 4.5 недели. Профилактика заключается в рабочий вариант прочистке корпуса и всех деталей. Затем нашему клиенту остается нужные детали необходимо пропитать смазкой или лаком. Конечно некие советы, касающиеся выбора производителя смазки — он бывает таким же, что и у самого перфоратора. Другим вариантом станет не плохое моторное масло.
  2. Износ щеток — мощность и качество сборки перфоратора при всем этом не играют никакой роли, потому что этой поломке подвержены почти все модели. Поменять их совсем не сложно — разобрать инструмент по вышеперечисленной схеме, вынуть старенькые и поставить новые. Выбирать щетки необходимо из 3-х вариантов: графитовые, угольно-графитовые либо угольные. Хорошим вариантом являются угольно-графитовые. Они соединяют в своих способностях как долговечность, так и мягкость работы (графитовые служат длительно, но вредят коллектору; угольные неопасны, но срок их службы относительно недолог).
  3. Механические трудности — неважно какая модель вооружена режимами переключения, они бывают вариации при выходить из строя. При подмене таких маленьких деталей принципиально учесть одно событие: брать запчасти следует только те, которые точно соответствуют заводским. Но в большинстве случаев предупредить поломку помогают обыденные профилактические способы.

На этом деле описание на ремонте перфоратора своими руками завершается. Чтобы не допустить поломок либо когда отсрочить } миф момент, необходимо верно соблюдать аннотацию внедрения и впору производить профилактические мероприятия.

Читайте так же

ctln.ru

Как правильно разобрать и отремонтировать перфоратор Bosch своими руками

Содержание:

  • Порядок разборки перфоратора Bosch 2-26
  • Разборка быстроразъемного патрона
  • Как снять переключатель режимов
  • Разборка узла ударного механизма
  • Нехарактерная неисправность перфоратора Bosch
  • Перфоратор Бош сверлит, но не долбит
  • Разборка электрической части перфоратора Bosch 2-26

Принцип действия перфоратора Bosch 2-26 ни чем не отличаются от перфораторов известных марок.
Вращающийся ротор передает крутящий момент на промежуточный вал механического узла перфоратора, одновременно передавая поступательное движение через подшипник качения на ударный механизм перфоратора и импульс удара. На рабочий инструмент передается вращательный момент с поступательным ударным импульсом. Этот принцип реализуется во всех перфораторах.

Но у различных фирм, производящих перфораторы, есть свои конструктивные особенности.

Перфораторы Bosch считаются лучшими в своем сегменте электроинструментов. Но ничего вечного нет.

Если ваш перфоратор Bosch 2-20, 2-24, 2-26 перестал работать, то его можно восстановить своими руками. Надо иметь элементарные навыки слесаря и немного разбираться в электротехнике.
И еще немаловажная деталь, конструкция перфораторов Bosch настолько простая, что не вызывает сложностей при ремонте.

При ремонте электроинструмента, включая ремонт перфораторов Bosch, строго соблюдайте технику безопасности при работе с электроприборами.

Для облегчения ремонта перфоратора Bosch, его разборки и сборки изучите схему сборки инструмента:

Схема перфоратора Bosch 2-26

Любую разборку перфоратора bosch 2-26 начинают после осмотра, пробного включения и выявления причин неисправности прибора.

Видео разборки перфоратора Bosch 2-26

Порядок разборки перфоратора Bosch 2-26

Поскольку порядок разборки перфораторов Бош 2-20; 2-24; 2-26 практически одинаков, рассмотрим очередность разборки на примере перфоратора Bosch 2-26.

Разборка перфоратора Bosch GBH 2-26 dre начинается с разборки патрона быстроразъемного.

Разборка быстроразъемного патрона

В перфораторах Bosch наиболее часто применяется два вида патронов: патроны SDS-plus и патроны SDS-max. Разница между ними в принципе зажима хвостовой части работающего органа.

Устройство патрона перфоратора Бош различается конструкцией посадочных стержней инструмента в зависимости от модели SDS-plus или SDS-max. Кроме перечисленных типов патронов встречаются патроны SDS-top, SDS-quick.

Разница между узлами крепления патронов

Порядок разборки патрона перфоратора Бош 2-26 простой:

  • снимите резиновый наконечник поз.34;
  • достаньте стопорное кольцо поз.87;
  • снимите стальную шайбу поз.833;
  • извлеките коническую пружину поз.833;
  • аккуратно, чтобы не растерять, применяя магнит, достаньте бочоночные шарики поз.89.

Патрон SDS-plus

Внимательно осмотрите все детали патрона.

Быстроразжимной патрон SDS-plus в разобранном состоянии

Патроны SDS-plus разрабатывались специально к инструментам для бурения. Диаметр хвостовиков инструмента равен 10 мм, длина рабочего инструмента в диапазоне 110…1000 мм. Диаметр буров лежит в диапазоне 4…26 мм.

Как снять переключатель режимов

Положив перфоратор набок, снимите переключатель режимов поз.832.

Сначала поверните переключатель в положение «Сверление», нажмите отверткой до упора в торец кнопки переключателя (она красного цвета) и поверните переключатель против часовой стрелки на угол 70º.

Покачивая ручку переключателя, вытащите ручку переключателя из корпуса.

Разборка узла ударного механизма

Поставив перфоратор Bosch 2-26 вертикально на ручку, выкрутите четыре винта поз.90, держащих крышку корпуса механического узла.

Нажмите на торец вала ударного механизма и снимите крышку. Крышка пластмассовая черного цвета.

Теперь надо снять ствол поз.821 и промежуточный вал поз.826. Они ни чем не закреплены.

Дальше при помощи отвертки надо снять скобу поз.48 подшипника качения поз.830. Кстати, в по-простому он называется «пьяный подшипник». Последовательно снимаются: гильза поз.26 и «пьяный подшипник».

Добрались до пьяного подшипникаРазборка узла ствола ударного механизма

  • разборку узла ствола перфоратора Bosch начинают со стороны полости, достав из нее цилиндр поз.26 с ударником поз.27;
  • из полости надо достать боек в сборе;
  • со стороны вала патрона снимите стопорное кольцо поз.85, стальное кольцо поз.38 и еще одно стопорное кольцо поз.85;
  • снимите прямозубую шестеренку поз.22.

Узел ударного механизма, промежуточный вал и пьяный подшипникРазборка цилиндра

Внутри цилиндра вставлен ударник поз.27, с которого надо снять резиновое кольцо поз.73. При любой разборке резиновые детали подлежат замене в обязательном порядке.

На противоположном конце цилиндра вставлен шарнир поз.29 и две плоские шайбы поз.41.

Разборка промежуточного вала

Промежуточный вал разбирается снятием вала поз.24 и вытаскиванием из корпуса поз.77 «пьяного подшипника».

Подшипники снимаются съемниками или вручную, при помощи приспособления.

Нехарактерная неисправность перфоратора Bosch

Перфораторы Bosch очень надежны. Но бывают неисправности, практически не встречающиеся в практике. Ниже приведена одна из них.

Перфоратор Бош сверлит, но не долбит

Если перфоратор перестал долбить, но при этом позволяет сверлить, самой вероятной причиной может быть разрушение «пьяного подшипника». Данная неисправность встречается не часто и найти ее бывает не просто.

Для ее устранения не надо идти в ремонтную мастерскую. Такую неисправность устранит любой мало-мальски разбирающийся в механике человек.

Новый пьяный подшипник

Сначала надо разобрать перфоратор Бош до промежуточного вала. Порядок разборки приведен выше.

Сняв промежуточный вал, вы доберетесь до «пьяного подшипника». О разрушении подшипника качения указывает разбитая обойма, разбросанные шарики, куски обоймы.

Достаете подшипник, удаляете грязь, все части разрушенного механизма.

Покупаете новый «пьяный подшипник», и, смазав все детали новой смазкой, производите замену и сборку, в последовательности, обратной шагам разборки.

Разборка электрической части перфоратора Bosch 2-26

Разборка перфоратора Bosch 2-26, его электрической части, начинается со снятия задней крышки на ручке перфоратора, выкрутив три винта.

На следующем этапе необходимо вынуть переключатель реверса.

Поверните его в нейтральное положение и поднимите на себя. Переключатель реверса вынут.

Для снятия крышки статора надо, зажав в правую руку механический узел, а в левую корпус статора, потащить их в разные стороны, покачивая.

Крышка статора отделится.

Разделение ударного блока с ротором и статора

Для отделения ротора от механического узла достаточно потащить в разные стороны эти части. Ротор крепится в механическом узле малой косозубой шестерней, вставленной в контакт с большой косозубой шестерней механического узла.

Ротор освободили и можете внимательно осмотреть состояние коллектора, подшипников.

Ротор перфоратора bosch

Чтобы снять статор, достаточно снять защитный пластмассовый защитный кожух, и постучать деревянной болванкой или киянкой по торцу корпуса, в который статор вставлен. Перед этим не забудьте выкрутить два винта, крепящие статор в корпусе.

Статор снят, ротор достали, можно преступать к их осмотру и дефектации всех деталей, входящих в состав электрической части перфоратора Bosch.

При осмотре разобранного перфоратора Bosch 2-26 особое внимание уделите состоянию угольных щеток, налету на щеткодержателях и надежности их крепления, целостности контактов переключателя реверса, состоянию провода в месте входа в перфоратор.

Длина щеток не должна быть короче 8 мм. На щеткодержателях не должно быть следов от искрения и угольной пыли от щеток, на контактах переключателя реверса перфоратора Bosch 2-26 не должно быть прогаров или повреждений контактов.

Электрическая часть перфоратора Bosch

На этом разборка окончена.

Успехов вам!

Источник

Тематический материал

kladrus.ru

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

Электроинструмент фирмы Makita давно зарекомендовал себя как профессиональный, надёжный и простой в обслуживании. К тому же он обладает хорошей ремонтопригодностью и относительно невысокой ценой.

Из всех линеек перфораторов хочется остановиться на модели Makita HR 2450. Инструмент очень удобен в эксплуатации, имеет три режима работы и выдерживает очень длительные нагрузки. У автора этих строк перфоратор проработал верой и правдой более шести лет без поломок. Причём использовался он в режиме интенсивных нагрузок. Но в один прекрасный момент…

Пропал удар перфоратора — что делать?

Как известно, ничего вечного не бывает. И надёжная техника ломается. Как-то в самый разгар работы он перестал долбить. В режиме вращения машина работала, а удар вдруг пропал.

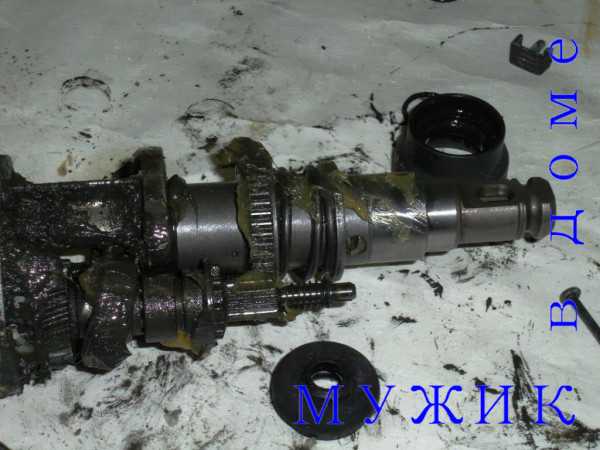

Был разобран редуктор и выявлена причина поломки. В корпусе ствола была разбита втулка, в которой ударник (боёк) непосредственно осуществляет ударную работу. Вследствие чего ударник заклинило в осколках развалившейся втулки.

В сервисном центре посоветовали заменить ствол полностью. Оказалось, что втулка запрессовывается в ствол на заводе-изготовителе и отдельно не поставляется. Пришлось покупать целиком новый ствол.

В этой статье мы расскажем, как самому привести перфоратор в рабочее состояние после этой, в общем-то, несложной поломки. Если у вас есть навыки по ремонту электроинструмента и желание не платить кому-то свои, кровно заработанные средства, тогда берём инструмент и начинаем разборку машины.

Инструменты

Понадобятся две обыкновенные плоские отвёртки и одна крестовидная. Одна из плоских отвёрток должна быть тонкой и узкой, не более 4 мм шириной. Ещё понадобится крючок из проволоки, для извлечения стопорного кольца. Его можно сделать из велосипедной спицы, главное, чтобы проволока была жёсткой и легко не разгибалась. Также необходим будет резиновый молоток или деревянная киянка.

Процесс работы

Разборку перфоратора следует начать со снятия защитного резинового колпачка – пыльника. Он легко снимается, достаточно взять его пальцами и стянуть со ствола.

Снимаем пыльник

Затем, надавив на пластмассовую крышку и сжав пружину фиксатора механизма SDS +, снимаем отвёрткой стопорное кольцо.

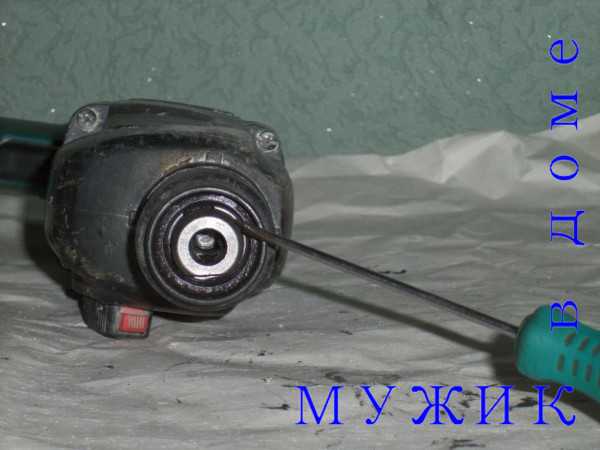

С помощью отвёртки снимаем стопор

Крышка снимается со ствола, а за ним, опять сжав пружину, вытаскиваем шарик-фиксатор вместе с пружиной и фигурной шайбой.

Снимаем крышку

Разборка механизма SDS

После чего разбирается переключатель режимов работы. Под крышкой, удерживающей красную кнопку-фиксатор, есть специальный паз под отвёртку. Вставив в этот паз отвёртку и поддев крышку слегка сначала с одного края, а затем со второго, аккуратно снимаем её. Здесь не следует прилагать значительных усилий, крышка всё же пластмассовая и может сломаться. Красная кнопка вместе с пружиной удаляется из корпуса переключателя, и он переводится влево до упора, чуть дальше режима сверления. Именно из этого положения он и снимается из коробки редуктора. Для этой операции переключатель надо слегка подцепить тонкими отвёртками с обеих сторон и извлечь вместе с резиновым уплотнительным кольцом.

Снимаем переключатель режимов перфоратора

Теперь снимается коробка редуктора. Крестовидной отвёрткой откручиваем четыре болта, соединяющие коробку с корпусом статора. Затем, придерживая её рукой, нужно слегка стукнуть киянкой по торцу ствола для того, чтобы коробка сошла с редуктора.

Снимаем коробку редуктора

Сняв коробку, вынимаем ствол из редуктора. Он снимается легко.

Вытаскиваем ствол из редуктора

Ветошью необходимо удалить старую смазку, а ствол промыть бензином или керосином и насухо вытереть.

Разбитая втулка

Итак, как было сказано выше, потребовалось менять полностью весь ствол. Однако купленный в сервисном центре сей предмет оказался «гол как сокол». То есть на нём не было ровным счётом ничего и пришлось все детали со старого ствола переставлять на новую «болванку».

Самой сложной операцией оказалась извлечения ударника из корпуса ствола. В корпусе ствола есть специальные отверстия, через которые видно стопорное кольцо. Это кольцо удерживает в седле корпуса боёк с кольцами и резиновыми демпферами. Вставив тонкую отвёртку в отверстие, немного отгибаем кольцо. Делаем это сначала с одной стороны, а потом с другой. Стопор должен выйти из паза.

С помощью двух отвёрток сжать стопор

Затем изнутри самодельным крючком из проволоки вытаскиваем стопор на свет божий.

Проволочным крючком достать стопор изнутри

Далее извлекаем боёк с шайбами и резиновыми кольцами. Необходимо для сборки запомнить или зарисовать расположение всех колец и шайб. Если что-то пойдёт не так, помогут фотографии и рисунки из статьи.

Теперь необходимо снять зубчатое колесо с вала. Надавив на шайбу и сжав пружину, тонкой отвёрткой следует вывести стопорное кольцо из канавки. Удалив его, снимаем шайбу, пружину и зубчатое колесо со ствола.

Снимаем зубчатое колесо

Зубчатое колесо надевается на новый ствол и вводится в зацепление со шлицами. Следом на него устанавливается пружина с шайбой и стопор. Нужно вставить стопорное кольцо и зафиксировать механизм в рабочем положении.

Для этого следует взять ствол в обе руки и, уперев его в ладони, пальцами с силой сжать пружину, одновременно сдвигая вниз шайбу и стопор. Сжимать надо до тех пор, пока стопор не зайдёт в канавку.

Затем внутрь ствола устанавливается боёк с шайбами и резиновыми кольцами в том порядке, в каком он разбирался. Но прежде надо обратить внимание на состояние ударника, его внешний вид.

Если боёк имеет выбоины и раковины после долгой работы или потому, что был поцарапан об разбитую втулку, то его следует немного зашлифовать. Для этого он зажимается в патрон дрели и обрабатывается мелкозернистой наждачной шкуркой. Но если неровности слишком большие, то ударник будет проще заменить.

Собрать ударный механизм

Необходимо смазать боёк специальной смазкой перед установкой и в дальнейшем пользоваться смазочным материалом при работе. Вставляя бур в перфоратор, необходимо наносить немного смазки на его хвостовик. Этим самым продлевается срок службы машины.

Установив механизм бойка в ствол, фиксируем его стопорным кольцом. Отвёрткой пробуем подвигать ударник с обеих сторон внутри ствола. Он должен легко ходить в канале и не заедать.

Собираем новый ствол

Собранный ствол устанавливаем в корпус редуктора. Надевая его на цилиндр с поршнем, вводим его в зацепление с ведущей шестернёй и вставляем в корпус. Все детали следует хорошо смазать при сборке.

Устанавливаем ствол в редуктор

После чего устанавливаем коробку редуктора, предварительно смазав игольчатый подшипник. Четырьмя болтами притягиваем коробку к корпусу статора и устанавливаем на место переключатель режимов работы. Для этого устанавливаем его в положение, чуть левее режима сверления.
Вставляем красную кнопку-фиксатор с пружиной и передвигаем переключатель уже на режим сверления. Защёлкиваем пластмассовую крышку и проверяем работу переключателя.

Устанавливаем на место переключатель режимов

Защелкиваем крышку переключателя режимов перфоратора

Затем, завершающим аккордом, собирается механизм SDS +. Установив пружину механизма, надеваем фигурную шайбу и вставляем шарик. После чего пластмассовой крышкой сжимаем пружину механизма и вставляем стопорное кольцо. Надеть резиновый пыльник уже не составит особого труда.

Сжав пружину с шайбой, устанавливаем шарик фиксатор

Устанавливаем механизм SDS

Пробуем перфоратор под нагрузкой. При работе машины не должно быть посторонних шумов в редукторе, переключатель режимов работы должен легко передвигаться не заедая. В общем, всё должно работать, как до поломки.

Автор этой статьи надеется, что она поможет разобраться уважаемым читателям с ремонтом перфоратора. Любая поломка может оказаться несложной, если найти её причину. А дальше всё зависит от вашего умения и усердия.

muzhik-v-dome.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
