Среди множества инструментов у любого домашнего мастера достойное место занимает маятниковая пила по металлу. С ее помощью можно с большой точностью и под любым углом распиливать практически любые длинномерные предметы, причем, не только металлические – трубы, любые профили, но и деревянные бруски, керамическую плитку. Все зависит от конструкции и режущей насадки.

Как устроена и работает маятниковая пила

Любая маятниковая пила, вне зависимости от того, сделана она своими руками или выпущена известным производителем, имеет в своей конструкции следующие узлы:

  • станина;
  • мощный электродвигатель;
  • пильный диск;
  • защитный кожух;
  • возвратный механизм;
  • струбцина для зажима распиливаемого изделия.

Компоновка узлов маятниковой пилы

Массивная, тяжелая станина пилы выполняется из литого металла для обеспечения устойчивости инструмента во время работы. На ней крепятся все остальные узлы пилы. Прежде всего, это маятниковый рычаг, на котором крепится мощный электродвигатель, удлиненный вал с пазами и винтовой резьбой для установки пильного диска. Этот рычаг имеет пружинный механизм, который возвращает его в исходное положение после завершения распила изделия.

На рукоятке рычага устанавливается кнопка включения пилы. Для удобства работы с инструментом к кнопке добавляется фиксатор, блокирующий выключение инструмента при отпускании кнопки. Режущий инструмент полностью закрыт защитным кожухом, предохраняющим человека от травм во время работы. На некоторых моделях производители устанавливают два кожуха – один неподвижный, второй — сдвигающийся, полностью закрывающий зону резания.

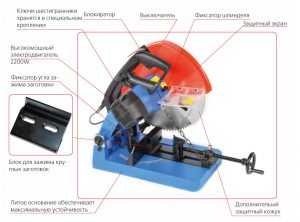

Устройство с описанием узлов

Маятниковая пила по металлу используется не только при работе с металлическими изделиями. Она может работать с деревом, керамикой, пластиком. Но для распила других материалов нужно использовать другое режущее полотно. Различные режущие насадки могут поставляться в комплекте, но могут продаваться и в розницу.

На станине закреплена струбцина для зажима распиливаемого изделия, состоящая из двух частей. Первая часть – поворотная, которая может поворачиваться на угол до 45°. На ней имеется указатель и шкала, проградуированная в градусах. Вторая часть – с винтовой регулировкой прижима. Прижимная губка на второй части имеет шарнирное крепление, что позволяет прочно фиксировать деталь под любым поворотом к фронту распила изделия, гарантируя точный срез под выбранным углом.

Плюсы и минусы маятниковой пилы

Прежде чем пополнять свой инструментарий маятниковой пилой, следует изучить не только принцип ее работы и возможности, но и все достоинства и недостатки этого нужного инструмента. Следует отличать профессиональный инструмент от бытового, ведь некоторые достоинства, устраивающие домашнего мастера, могут обернуться недостатками для профессионала.

К преимуществам маятниковой пилы можно отнести:

  • многофункциональность;
  • достаточно простая замена пильного диска;
  • точный и качественный срез распиливаемого предмета;
  • достаточно высокая скорость резки;
  • простота установки;
  • доступность;
  • несложное обслуживание.

К недостаткам инструмента относится то, что в процессе работы нужно прилагать значительные усилия на рычаг. Кроме этого, конструкция инструмента ограничивает толщину распиливаемых заготовок. Производительность таких инструментов не очень высока, поэтому их используют, в основном, в быту. Для профессиональных работ используются другие аппараты.

Как правильно выбрать маятниковую пилу

Прежде чем покупать маятниковую пилу, следует определиться, для каких работ и как часто она будет использоваться. Если речь идет о разовых работах, выполняемых достаточно редко, то нет смысла покупать дорогостоящий инструмент, который большую часть времени будет пылиться на стеллаже.

Для таких работ вполне подойдет недорогая, несложная маятниковая пила. Для сложных работ с заготовками различной формы и из различных материалов нужно выбирать профессиональные модели.

Маятниковая пила по металлу DRC 355

При выборе любой модели следует обращать внимание на средства безопасности – защитный кожух, блокировку случайного включения пилы при смене пильного диска. Большое значение имеют вес и габариты. Главная часть массы должна приходиться на станину, обеспечивающую устойчивость инструмента. Вес рабочего узла не должен быть большим, чтобы не вызывать утомляемость мастера при работе с инструментом.

При покупке пилы следует обратить внимание на внешний вид. Если кожух, станина, рычаг выполнены небрежно, такую пилу покупать не следует. Внешний вид – лицо инструмента. Если внешний вид инструмента производит впечатление небрежности, то это говорит о невысокой культуре производства и о низком качестве изделия. И еще один критерий – размер пильного диска. Его диаметр должен быть минимум 200 миллиметров.

Лучшие бренды маятниковых пил

Наиболее популярными производителями электроинструмента, чьи изделия наиболее распространены на рынке России, являются несколько фирм Японии, Германии, России, США. Все эти производители представлены в России разнообразнейшим набором электроинструментов – дрели, шуруповерты, маятниковые пилы, перфораторы и др.

Маятниковые пилы Японии представлены фирмами «Makita» и «Hitachi». Наибольшей популярностью пользуются пилы «Makita LF1000» и «Hitachi C10FCh3». Германию представляют знаменитый концерн «BOSCH» и фирма «Metabo». На рынках электроинструментов особо популярны пилы «BOSCH GCM 800 SJ Professonsional» и «Metabo PSE 1200601301000».

Россия представлена фирмой «Корвет». Торцовочная пила «Энкор Корвет-431 94310» отлично зарекомендовала себя у мастеров. Фирма «DeWALT» из США представлена на рынках России маятниковой пилой «DeWALT DW713».

Сделать маятниковую пилу своими руками

Сделать маятниковую пилу своими руками совсем несложно. Вопрос в том, стоит ли этим заниматься, если можно недорого купить готовое изделие. Ведь стоимость комплектующих, инструмента для изготовления, материалов может обойтись дороже, чем фирменная пила. Но для любителей самоделок интересен сам процесс изготовления, тем более что они смогут внести в конечное устройство свои усовершенствования.

Маятниковая пила своими руками — чертеж

Для изготовления понадобится листовая сталь толщиной не менее 12 миллиметров. Размеры листа произвольны, определяются только самим мастером. Лист приваривается или крепится винтами к двум швеллерам. Эта конструкция представляет собой станину будущего станка. В качестве рычага вполне подойдет профильная труба. Она приваривается к валу, на концы которого запрессованы подшипники. Подшипниковые узлы крепятся к станине.

В качестве рабочего узла можно использовать хорошо всем известную болгарку. Для ее крепления на маятнике изготавливается специальная скоба. В стальном листе вырезается паз для пильного диска. На станине крепятся упоры, определяющие угол распила металла, и винтовая струбцина с шарнирной прижимной губкой. И в завершение работы маятниковый рычаг подпружинивается возвратной пружиной.

Работа с маятниковой пилой

Отключить маятниковый станок от электрической сети. Убедиться в том, что пильный диск соответствует распиливаемому материалу. При необходимости диск заменить. Для этого нужно снять защитный кожух, удалить старый диск и закрепить новый. Зафиксировать поворотную часть струбцины на нужный угол распила. Закрепить распиливаемое изделие так, чтобы размеченное место распила находилось точно под пильным диском. Включить пилу и, нажимая на рычаг, распилить изделие.

Видео по теме: Маятниковая пила или отрезной станок

promzn.ru

устройство отрезного станка и изготовление своими руками

На сегодняшний день промышленность выпускает множество разновидностей маятниковых пил, которые отличаются между собой назначением, функциональностью и конфигурацией. Из-за подобных различий у малоопытных мастеров возникают трудности при выборе инструмента для эффективного выполнения возникающих перед ними работ.

Чтобы избежать таких проблем и понять, какую модель следует выбрать для использования в частной мастерской или в бытовых условиях, следует ознакомиться с ключевыми характеристиками, которые должны учитываться при выборе подобного агрегата.

Что собой представляют маятниковые станки



Классический вариант этого оборудования представляет собой компактных размеров переносной станок, оборудованный режущим инструментом дискового типа. Особенности конструкции пил позволяют быстро менять режущие диски в зависимости от материала, с которым приходится работать. В конструкции маятниковых станков используется рычажная система, с помощью которой можно выполнять глубокий и протяженный поперечный пропил не только под прямым, но и под произвольным углом в диапазоне, определенном производителем.

В отличие от других разновидностей этот вид электроинструмента позволяет создавать очень точные поперечные пропилы в любых материалах. Благодаря этой особенности при использовании этого оборудования можно обеспечить более высокое качество работ и точность при финишной сборке элементов. В маятниковых станках предусмотрена возможность быстрого изменения угла наклона режущего приспособления в двух плоскостях и его надежного закрепления специальными зажимами.

На сегодняшний день на строительном рынке предлагается множество разнообразных моделей подобного оборудования.

Они отличаются между собой не только стоимостью, но и техническими характеристиками. Если обратиться к практическому опыту применения различных устройств, то можно сделать вывод, что самым подходящим для выполнения большинства возникающих перед домашними мастерами работ является маятниковая пила Makita.

Несмотря на то что она стоит несколько дороже своих конкурентов, это компенсируется ее более продолжительным сроком службы, который она демонстрирует даже в условиях активной эксплуатации. Этот инструмент привлекает потребителей такими достоинствами, как универсальность, производительность, точность и безопасность в использовании.

Важным моментом является то, что для работы ей необходима обычная бытовая электросеть с напряжением 220 В. Имеется у этого электроинструмента и масса других положительных качеств — высокая мобильность, отсутствие сложностей в транспортировке, возможность обеспечить производительную работу даже в самых сложных условиях.

Устройство станка маятникового типа



Если более внимательно изучить внутреннее оснащение маятниковых пил по дереву, то в них используется тот же принцип работы, что и в пилах с дисковым лезвием. Отличаются эти два типа электроинструмента лишь тем, что при работе маятниковых пил режущее полотно заставляет крутиться специальное приспособление, в то время как у дискового варианта лезвие находится в неподвижном положении.

С помощью пилы этого типа можно с легкостью выполнить точный и чистый срез под прямым углом. Есть модели, позволяющие производить срезы под другими углами при наклонном положении режущего диска.

В случае возникновения необходимости распила металла или твердых пород древесины на станок можно установить абразивный диск. В зависимости от характера стоящих перед мастером работ можно использовать сменные диски различной формы. Имеются в продаже и круговые лезвия универсального назначения, с помощью которых можно создавать резы в деталях из разных материалов.

В каждой пиле в обязательном порядке присутствуют защитные механизмы, призванные уменьшить риск получения повреждений при быстро вращающемся режущем диске.

Этот тип электроинструмента имеет ряд недостатков:

  • во время ручного пиления приходится прилагать значительные физические усилия, что вынуждает часто делать перерывы.
  • отрезная модель станка подходит только для распиливания заготовок ограниченной толщины.
  • подобные станки не отличаются высокой производительностью, поэтому чаще всего их применяют в качестве дополнительного оборудования либо используют в бытовых целях.

Как действует

Этот тип режущего оборудования относится к категории циркулярных отрезных станков. В его конструкции режущий диск закреплен на специальной раме, а источником питания для станка служит электросеть. Присутствие в названии слова «отрезная» указывает на то, что режущий диск во время резки опускается, а после окончания рабочего цикла принимает изначальное положение.

С помощью мощного режущего диска можно выполнять резы в самых различных материалах — не только металле и древесине, но и плитке, пластмассе, стекле и фарфоре. Для работы с деревом на станок можно установить полотно, используемое в циркулярных пилах.

Как выбрать

Выбрать маятниковый станок для домашнего мастера непростая задача. Для этого необходимо обращать внимание на рабочие характеристики, которые у различных моделей не всегда совпадают.

Тип двигателя

Современные маятниковые станки могут быть оборудованы электромоторами двух типов:

Первый тип отличается высокой мощностью, но имеет серьезный недостаток, связанный с тем, что в нём используются угольные щётки, которые обладают крайне небольшим сроком службы. Асинхронные модели более долговечные и во время работы не создают много шума. Однако этот тип двигателей имеет ограничение по типу маятниковых станков, на которые их можно установить.

Ширина распила

При изучении различных моделей маятниковых станков следует обращать внимание и на такую характеристику, как ширина распила, которая зависит от особенностей конструкции станка и рабочих характеристик пильного диска. Чем больше диаметр режущего круга, тем более широким получается распил.

Особенностью некоторых маятниковых станков является то, что в них режущий круг может крутиться только в вертикальной плоскости. Однако при необходимости можно приобрести и более универсальное устройство, оснащенное горизонтальными направляющими, позволяющими пильному диску перемещаться вперёд и назад.

Делая выбор между моделями с направляющими и без при условии, что в них используется пильный диск одного диаметра, лучше всего отдать предпочтение первому, поскольку он сможет обеспечить гораздо большую максимальную ширину пропила.

Электродинамический тормоз

Если в оснащении маятникового станка используется эта система, то пильный диск будет останавливаться почти моментально сразу после нажатия на соответствующую кнопку. Модели, оснащенные электродинамическим тормозом, являются более безопасными в работе.

Поддержание оборотов режущего полотна

Пила, которая способна поддерживать стабильные показатели вращения режущего диска, вне зависимости от уровня нагрузки не только в силах обеспечить более высокую эффективность работы, но и сэкономить время на ее выполнение. Особенно эта функция будет актуальна для начинающих мастеров. Опытные же специалисты вряд ли смогут ее оценить, поскольку в процессе работы выбор оптимальных оборотов ими осуществляется путем изменения уровня давления на пилу.

Лазерный указатель

С помощью этого приспособления можно с легкостью определить линию распила. Некоторые модели станков отрезных маятниковых могут во время работы производить определенный уровень вибрации, что может сбивать указатель. Это в итоге потребует от мастера время от времени проводить его повторную настройку. Из-за этого существенного недостатка подобные механизмы очень редко используются в мощных производительных станках.

Любительский или профессиональный инструмент

Если судить по назначению, то оборудование обоих типов создано для выполнения одних и тех же задач. Отличие профессиональных станков маятникового типа от любительских заключается только в качестве сборки, используемых материалах и возможности непрерывной работы в течение длительного промежутка времени. Обычные модели, предназначенные для эксплуатации в бытовых условиях, имеют меньший запас прочности, не очень точную подгонку конструктивных узлов, однако выигрывают перед профессиональными аналогами за счёт своей более низкой цены.

Цена

Выбирая маятниковый станок, многие потребители среди прочих важных характеристик внимание обращают и на торговую марку. В зависимости от производителя маятниковые станки могут иметь аналогичные рабочие характеристики, но в то же время значительно отличаться между собой. Дело в том, что каждая компания при производстве подобного оборудования применяет различные материалы, собственную технологию и варианты сборки. Это в конечном счёте может повлиять и на цену отрезного станка.

Также стоимость пилы для резки металла зависит от известности и призвания завода-изготовителя. Возможны такие ситуации, что профессиональные станки никому не известной марки будут предлагаться по той же цене, что и оборудование именитого бренда, имеющее более бюджетный вариант исполнения. Аналогично пильный диск от известного бренда может стоить столько же, что и недорогая торцевая пила.

Однако, безусловно, при выборе маятниковой пилы по металлу цена на это оборудование от всемирно признанных брендов, например, Макита, будет выше, чем на станки малоизвестных фирм.

Как изготовить своими руками

Необязательно тратить значительные денежные средства на приобретение дорогого станка отрезного маятникового. Подобный инструмент каждый мастер может сделать своими руками. Основой для маятниковой пилы по металлу может послужить обычная электрическая дрель, болгарка или электродвигатель. Даже обладая минимальными знаниями и навыками работы с инструментом, можно без труда собрать самодельный агрегат, который по мощности и производительности не будет уступать заводским моделям.

Перед тем как приступить к изготовлению своими руками такого электроинструмента, вам не помешает вначале ознакомиться с чертежами и инструкцией по сборке станка. Во время работы необходимо придерживаться следующего алгоритма:

  • Подготовьте двигатель от болгарки.
  • Клиновый ремень от автомобиля следует установить так, чтобы крутящийся момент передавался от двигателя к шпинделю.
  • Для надежного закрепления маятникового механизма вам придется изготовить металлическую раму. В качестве материала для нее можно использовать металлическую заготовку с квадратным сечением или же приставку к электрической дрели.
  • Корпус шпинделя нужно закрепить к одной из сторон рамы с помощью сварки, а с другой установить электромотор. Особое внимание обратите на размер вала, который должен соответствовать приведенному в чертеже по сборке пилы.
  • В раме следует проделать паз для того, чтобы туда можно было вставить ось качения режущего диска. На этом же этапе нужно сварить раму, однако это нужно сделать таким образом, чтобы шпиндель, ось качения и двигатель располагались параллельно друг другу.
  • Для изготовления защитного корпуса можно использовать лист жести. Дополнительно на ремневой кожух нужно установить приводную ручку.

Если вы заинтересованы в приобретении профессионального инструмента для длительной эксплуатации, то советуем делать выбор из станков от надежных и проверенных изготовителей. Не стоит покупать дешевые устройства, изготовленные в Китае. А с выполнением небольшого объема работ в бытовых условиях отлично справится и ручная пила по металлу цепная.

Маятниковые отрезные пилы неслучайно пользуются популярностью у профессионалов и любителей. Ведь это оборудование обладает массой достоинств, среди которых наиболее актуальными для потребителей является универсальность, высокая точность и производительность обработки и безопасность. Всё это делает такие станки одними из наиболее привлекательных для домашних мастеров, которым требуется несложный инструмент для выполнения небольшого объёма работ.

Конечно, выбирать это оборудование необходимо с особой тщательностью, обращая внимание не только на цену, но и на ключевые рабочие характеристики, а также производителя. При необходимости можно даже попробовать сделать такой станок своими руками, тем более что для этого потребуются самые доступные инструменты и материалы, минимальные знания и опыт в работе с инструментом. Главное — выбрать подходящий чертеж и хорошенько изучить порядок выполнения работы и в точности ему следовать.

instrument.guru

маятниковая пила по металлу и дереву, станок отрезной маятниковый

Невозможно представить столярное производство или загородное строительство дач, коттеджей без маятниковой пилы. С её помощью можно распиливать дерево, металл, стекло, плитку, фарфор и другой материал.

Для того чтобы работать с разными заготовками, нужно только заменить режущий элемент. Устройство гарантирует точный и быстрый разрез изделий.

Производители таких пил предлагают как промышленные, так и бытовые модели различной конфигурации.

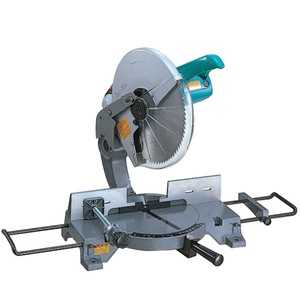

Конструктивные особенности

Маятниковая пила — это один из типов торцевой пилы для работ по обрезанию кромки. Она отличается несложной конструкцией и не всегда бюджетной стоимостью

.

Рабочим столом служит опорная плита. На маятниковой основе стол оснащён режущим блоком, который может фиксировать инструмент. Электрический двигатель устанавливается в конструкции сзади, так как на него возложена функция противовеса. Амортизация устройства осуществляется за счёт дополнительных пружин.

Защитный кожух устанавливается на полотно диска для безопасности операций по распилу. При опускании режущего блока кожух не препятствует работе, так как автоматически смещается.

Особенности пилы:

  1. У таких моделей отсутствует возможность распиловки заготовки под углом.
  2. Для того чтобы повысить качество резки и регулировать глубину распила, применяются ограничительные устройства.
  3. При помощи поворотного рабочего стола можно менять положение заготовки в горизонтальной плоскости.

Простота конструкции позволяет не только выполнять оперативно операции, но и осуществлять резку на деревянных, металлических, полимерных заготовках.

Размер конструкции в зависимости от модели может отличаться.

Характеристика элементов конструкции

Устройства выпускаются на основе асинхронных и коллекторных двигателей. Асинхронные характеризуются длительным сроком эксплуатации и относительно бесшумной работой. У коллекторных двигателей хорошая мощность, но угольные щётки, которые расположены в нём, подвержены истиранию и подлежат периодической замене.

Конструктивные особенности и параметры пильного диска влияют на качество и ширину распила. В некоторых моделях диск перемещается только в вертикальной плоскости. Однако есть устройства с горизонтальными направляющими, в таких режущее полотно перемещается вперёд и назад. Ширина пропила, если есть направляющие, в несколько раз будет больше, чем без них.

Устройство, оснащённое электродинамическим тормозом, позволяет полотну пилы моментально останавливаться.

Наличие функции поддержки оборотов режущего блока на стабильном значении, невзирая на степень нагрузки, сокращает время на операцию и увеличивает эффективность пилы.

На некоторые модели устанавливается лазерный указатель для фиксирования линии распила. Если в устройстве присутствует вибрация, указатель может сбиваться, возникнет необходимость в его периодической настройке.

Виды оборудования

В строительстве и промышленности требуется высокая производительность труда и качественное выполнение операций по распилу различного вида материалов. Немаловажным требованием является мобильность оборудования. Всем этим показателям отвечают маятниковые пилы.

Маятниковая пила по металлу

Отказаться от воздействия на металл термическим способом позволяет механическая резка. Она не приводит к изменению состава сплава металла, не ухудшает его эксплуатационные характеристики. Идеальным оборудованием для такой резки является маятниковая пила.

Режущим инструментом этого вида оборудования может выступать твердосплавный с напайками или абразивный диск. При опускании привода с вращающимся диском на заготовку происходит резка металла. Эти пилы безопаснее, чем ручные отрезные инструменты. У них высокое качество резки и небольшой расход пильных полотен.

В зависимости от мощности оборудования и вида пильного диска торцовочная пила по металлу применяется для работы с чёрными и цветными металлами.

На практике такая пила находит применение при резке стальных прутов, уголков и арматуры. В оконном производстве ею режут алюминиевый профиль.

Инструмент для распиловки древесины

Это устройство можно отнести к циркулярным пилам. Оно может быть хорошим помощником при распиловке древесины. В основном им производится поперечный раскрой древесины, отторцовка бруса или доски под углом 90º. Движения пилы в момент работы напоминают качание маятника.

Преимуществом такого оборудования является возможность следить за качеством операции и видеть во время работы линию распила, особенно это важно, когда предварительной разметки заготовки не было.

Одновременно с этим недостатком пилы является ограниченность ширины распиливаемой заготовки. Кроме этого, операция пиления требует физических усилий.

В таких моделях полотно диска значительных диаметров — от 500 мм до 650 мм. Это даёт возможность перепиливать широкие доски. Чем шире доска, тем больших усилий на пиление требуется. Вместе с этим снижается качество распила, увеличиваются потери древесины на распил.

Станок отрезной маятниковый

Под отрезными станками понимаются машины, обрабатывающие заготовки длительное время и в больших объёмах.

Различают агрегаты 2-х видов:

  1. С одним режущим инструментом.
  2. С двумя инструментами для резки.

Маятниковые станки наиболее распространены. Они просты в управлении и предпочтительнее по цене.

Абразивно-отрезные станки по принципу работы похожи с маятниковыми пилами. Их применяют для резки профилей или металлических листов. На производстве с их помощью удаляют избытки прокатной продукции, раскраивают длинномерные изделия на мелкие куски. Машина режет металл под углом от 0 ° до 45 ° .

Станок громоздкий по габаритам и имеет дополнительные приспособления:

  • насосную установку для охлаждения места резки водой;
  • приспособление к системе пылесоса;
  • оборудование для снятия заусениц.

Выбор модели зависит от задач, которые перед собой ставит пользователь.

Выбор пилы

Чтобы выбрать агрегат, необходимо определиться с техническими характеристиками, которым он должен соответствовать. Нужно знать:

  1. Какую номинальную мощность имеет установка.
  2. Ременная или зубчатая передача.
  3. Можно ли настроить число оборотов и какое их максимальное количество.
  4. Какой размер наружного и посадочного диаметра диска.
  5. Габариты конструкции и её вес.
  6. Размеры заготовок и тип материала, с которым придётся работать.
  7. Подвижен ли отрезной блок по отношению к изделию.
  8. Какие размеры встроенных тисков для крепления заготовок.

Если планируется приобретение отрезного станка, то нужно знать тип блока ЧПУ. Это влияет на качество работы станка.

Модели устройств

Рынок современного электрического оборудования разнообразный. Для комфортной работы с любым материалом нужно иметь хорошее оборудование. При его выборе лучше ориентироваться на рейтинг производителей и моделей, а также на отзывы пользователей.

Большой популярностью на рынке пользуются электрические профессиональные инструменты японской компании Makita Corporation. Сегодня ассортимент Макита насчитывает более тысячи наименований различного типа инструментов, среди которых есть пилы.

Надёжная и компактная модель Makita L. C. 1230. Она имеет мощный мотор, фильтр для сбора пыли, твердосплавный пильный диск, на который нанесена карбидная окантовка. Полотно имеет повышенный срок эксплуатации, срез материала, сделанный этим элементом пилы, получается без заусенца и прожига. Отсоединив защитный кожух и сняв блокировку со шпинделя, диск легко заменить. Технические показатели модели:

  • двигатель — 1,75кВт;
  • обороты — 1300 об/мин;
  • полотно диска — 305 мм;
  • глубина и ширина пропила — 115 мм.

Есть и другие модели этой компании с другими техническими характеристиками. Например, Makita 4131 — для резки стали, Makita 2414 NB — для вертикальной резки керамики, камня, ПВХ, металла.

К высокопрофессиональному оборудованию относятся пилы модели Mac, производитель — компания из Великобритании. Они отличаются хорошей сборкой, так как комплектуются элементами от европейских производителей. Например, модель Mac NEW 350 S — это профессиональный агрегат с большим пильным диском, способный работать с крупными заготовками. Редуктор этого устройства содержится в масляной ванне, что увеличивает срок его эксплуатации. Мощность двигателя — 2,2 кВт, ширина и глубина пропила до 120 мм, обороты максимально достигают 3000 в минуту, диск — 350 мм. Мотор в таких машинах трёхфазный.

На рынке профессиональных электрических инструментов можно приобрести и другие модели пил.

Техника безопасности при работе

Маятниковая пила — это инструмент, который имеет режущий блок и работает на большой скорости. Поэтому, чтобы не травмироваться во время работы, необходимо соблюдать меры безопасности.

  1. Перед включением инструмента необходимо проверить его и электрический шнур на внешние дефекты, а также номинальное напряжение сети.
  2. Устройство должно стоять в хорошо освещаемом и вентилируемом помещении, подальше от горюче-смазочных материалов.
  3. Необходимо устанавливать на пилу диски соответствующего посадочного диаметра.
  4. Нельзя использовать диски с механическими повреждениями или плохо заточенные.
  5. Если диск заклинило, пилу необходимо выключить, отключив пусковой выключатель.
  6. Нельзя прикасаться к вращающемуся диску, тем более пытаться его остановить.
  7. Режущий блок должен быть защищён специальным кожухом.
  8. Следует пользоваться индивидуальными средствами защиты, такими как очки, перчатки, беруши.
  9. Во время работы нельзя стоять напротив линии распила.
  10. Не допускается выход диска за край стола.

Соблюдение этих минимальных требований позволит избежать травм.

chebo.pro

ОТРЕЗНАЯ ПИЛА ПО МЕТАЛЛУ[монтажная, отрезная, электрическая]

Несмотря на то, что многие привыкли производить резку металлических заготовок при помощи болгарки, наиболее точней и безопасней сделать это можно, если будет использоваться [отрезная пила по металлу].

Этот универсальный инструмент уже достаточно давно применяется на самых разных производствах для точной резки металла. Между тем, отрезная пила отлично подойдет и для использования в условиях дома. Отличные отзывы имеют приборы марки Makita.

Инструмент работает по принципу болгарки, однако имеет прочную станину и специальный механизм, который позволяет регулировать своими руками скорость выполнения реза за счет прилагаемого усилия.

Отрезная пила имеет достаточно компактные размеры и сравнительно небольшой вес, что дает возможность ее легко перемещать с места на место.

Ее основным режущим инструментом выступает диск определенных размеров.

Электрическая монтажная пила для резки металлических заготовок является высоко мобильным инструментом с мощностью, которая позволяет выполнять работу даже по толстым заготовкам.

В настоящее время отрезные мобильные плиты продаются практически во всех строительных магазинах. Наиболее популярным производителем сегодня является компания Makita.

Цена на этот универсальный инструмент находится в разумных пределах и зависит от нескольких факторов.

Наиболее популярными моделями является продукция компаний Макита и Интерскол, которые предлагают широкий выбор данного инструмента.

Основные понятия

Отрезную пилу можно смело отнести к классу профессионального инструмента, при этом на ней достаточно просто выполнять необходимую работу своими руками.

Такая монтажная пила с легкостью справляется как с цветными, так и с черными металлами. Данный мобильный инструмент отличается и высокой безопасностью.

Если при помощи болгарки можно достаточно просто своими руками отрезать арматуру или не толстую трубу, то данный агрегат легко справится и с более сложными материалами.

Кроме этого, у отрезного станка данного класса скорость, с которой вращается диск, несколько меньше, что снижает риск разлома рабочего инструмента.

Электрическая пила обладает большим потенциалом работы, что для данной категории инструментов является значимым показателем.

Видео:

Некоторые модели пил таких марок, как Макита или Интерскол могут дополнительно иметь некоторые функции, которые значительно упрощают процесс резки.

Выбрать пилу данного класса сегодня не составит большого труда, тем более что цена на них находится в допустимых пределах.

Следует отметить, что дисковая пила отрезного типа имеет высокий уровень безопасности, что делает ее использование достаточно простым.

Ее скорость вращения подбирается еще на этапе создания инструмента опытным путем.

На пилах данного класса диск меняется аналогично тому, как это происходит в болгарках, и для этого используется специальный торцевой ключ.

Многие модели инструмента, к примеру, марки Макита или Интерскол, снабжаются специальным отсеком, что дает возможность всегда иметь торцевой ключ под рукой.

Электрическая монтажная пила подключается к обычной сети в двести двадцать вольт, что дает возможность использовать ее практически в любых условиях.

Циркулярная пила Makita имеет и множество других возможностей, что положительно сказывается на ее эксплуатации.

В качестве режущего инструмента используется обыкновенный диск определенных размеров.

Такая маятниковая пила обладает и высокой точностью реза, притом, что скорость реза зависит, главным образом, от прилагаемого усилия.

Цена на данный мобильный инструмент фирмы Makita находится в разумных пределах, что и объясняет ее популярность у домашних мастеров. Маятниковая пила от Makita — отличный выбор.

Особенности работы

Конечно, можно сделать пилу даже своими руками, но лучше все-таки остановить свой выбор на инструментах фирмы Makita, причем то, будет это маятниковая или циркулярная пила, зависит исключительно от вас.

Монтажная пила по металлу отрезного типа отличается простотой своей эксплуатации.

Для выполнения на ней своими руками реза, достаточно только лишь правильно выставить заготовку на рабочем столе и приложить к специальной ручке определенное усилие.

Кроме этого, на глубину реза оказывает влияние и сам диск, и чем больше выбрать его диаметр, тем глубже можно сделать пропил в металлической поверхности. Огромный выбор дисков имеют инструменты фирмы Makita.

Видео:

Наиболее оптимальными считаются те устройства, которые выполняют разрез с глубиной порядка пятидесяти миллиметров.

При этом для обработки тонких металлов лучше использовать инструмент с параметрами пропила порядка сорока миллиметров.

Для того чтобы дисковая пила смогла обеспечить пропил более толстого материала, достаточно только лишь приложить более сильное физическое усилие, при этом ее обороты несколько снизятся.

Следует отметить то, что такая маятниковая пила имеет специальную электронную систему, которая осуществляет контроль за числом оборотов при нагрузке на инструмент.

Также в инструменте при плавном пуске нагрузка на электросеть является минимальной, что особенно актуально для мощной машины.

В инструменте предусмотрена и удобная возможность замены при необходимости угольных щеток.

Циркулярная пила по металлу защищена от возможных перегрузок при помощи ременной передачи.

Это позволяет избежать перегрева двигателя, а, соответственно, увеличить его срок службы.

В зависимости от модели маятниковая пила может иметь и различный вес.

Вес станков для домашнего использования составляет, как правило, порядка двадцати килограмм. В свою очередь, профессиональные агрегаты могут весить около пятидесяти килограмм.

Наибольшей популярностью пользуется продукция под маркой Макита, цена на которую находится в разумных пределах.

Дисковая пила по металлу для домашнего использования отличается простотой своей эксплуатации.

На ней легко выполнять работу своими руками, а также проводить регулярное техническое обслуживание.

Поменять старый диск своими руками не составит большого труда. Кроме этого, такой агрегат легко перенести с места на место.

Тонкости выбора

Сегодня на рынке монтажная маятниковая машина по металлу представлена в большом ассортименте.

Особенной популярностью пользуется отрезной инструмент под маркой Макита, цена которого находится в доступных пределах.

Для того чтобы дисковая машина использовалась максимально эффективно, при выборе следует обязательно учитывать предполагаемые параметры работы.

Видео:

Так, при необходимости получить чистый срез без заусенцев, рекомендуется использовать отрезной инструмент по металлу маятникового типа.

Данный отрезной агрегат имеет специальную станину с тисками, в которых можно легко раскрепить металлическую заготовку.

Далее оператору останется только плавно опустить отрезной рабочий инструмент и сделать необходимый запил.

Обычная стационарная циркулярная машина работает по аналогичному принципу, но только без жесткого крепления металлической детали.

Большое значение для отрезного агрегата имеет используемый диск. В данном случае следует использовать отрезной диск, который состоит из технических алмазов, особым образом зафиксированных на основе.

Когда работает монтажная отрезная машина, диск разрезает поверхность, при этом происходит стирание технических алмазов и сетки.

Следует отметить, что выбор диска для универсальной отрезной пилы зависит, главным образом, от самого металла.

Здесь имеет значение такой важный параметр, как мягкость используемого диска.
Если монтажная универсальная отрезная машина будет использоваться для нарезания заготовок, выполненных из твердых сплавов металлов, то рекомендуется использовать диск с более мягкой основой и наоборот.

Это связано главным образом с тем, что когда монтажная машина работает по мягкому материалу, разрушение и деформация алмазов происходит медленнее.

В данном случае диск должен иметь более жесткую основу, в противном случае алмазы будут просто выпадать.

В свою очередь, когда дисковая отрезная машина работает по заготовке из твердого материала, алмазы изнашиваются гораздо быстрей, чем само мягкое основание.

При выборе диска для отрезной универсальной машины цена не должна быть определяющим фактором, в первую очередь, необходимо смотреть на качество режущего инструмента.

Видео:

В отрезных универсальных машинах по металлу могут использоваться пильные диски, цена которых более высокая по сравнению с алмазными.
Несмотря на это, они имеют более высокую скорость разреза и гораздо меньше воздействуют на заготовку в температурном плане.

Любая монтажная отрезная машина, в том числе и Макита, имеют определенную мощность, скорость вращения и защитные системы, которые следует учитывать в первую очередь.

Дополнительные рекомендации

Несмотря на то, что отрезная машина для работы с металлом имеет определенную защиту, все же этот агрегат считается источником повышенной опасности.

Работать на отрезном станке своими руками следует с соблюдением всех правил по технике безопасности. При выборе этого агрегата следует внимательно смотреть и на его безопасность.

В этом конкретном случае маятниковая пила по металлу фирмы Makita обладает достаточно эффективной системой защиты, которая позволяет максимально обезопасить мастера при выполнении обработки своими руками.

Вообще отрезные машины марки Макита отличаются повышенной надежностью и хорошей функциональностью.

Макита предлагает широкую линейку агрегатов самого различного назначения.

Среди отрезного инструмента под маркой Макита можно найти как для профессионального использования, так и для бытового.

Отрезные машины марки Макита пользуются высоким спросом и доступной ценой.

Выбирая отрезные машины для работы с металлом фирмы Makita, следует проверять и все ее рабочие параметры, а также степень защиты.

Не стоит делать при выборе определяющим фактором отрезного агрегата по металлу его стоимость, так как можно приобрести за большие деньги станок низкого качества.

Лучше остановить свой выбор на станках популярных марок, например, Makita, которые уже успели себя проявить с наилучшей стороны.

В любом случае отрезные агрегаты по металлу в наше время доступны в большом ассортименте, что несколько упрощает их выбор.

Приобрести такие универсальные отрезные станки можно практически во всех специализированных строительных магазинах.

rezhemmetall.ru

Отрезная маятниковая дисковая пила | Металлорежущие станки и инструменты

МП400.00.00.000 _ Маятниковая пила/

МП400.00.00.000 _ Маятниковая пила/4.jpg

МП400.00.00.000 _ Маятниковая пила/~$400.00.00.002 _ Крышка.m3~

МП400.00.00.000 _ Маятниковая пила/~$400.00.00.003 _ Шайба приводная 32.m3~

МП400.00.00.000 _ Маятниковая пила/~$400.00.00.004 _ Гайка прижимная.m3~

МП400.00.00.000 _ Маятниковая пила/~$400.00.00.006 _ Регулирповочный винт.m3~

МП400.00.00.000 _ Маятниковая пила/~$400.00.00.007 _ Крышка.m3~

МП400.00.00.000 _ Маятниковая пила/~$400.00.00.009 _ Упор.m3~

МП400.00.00.000 _ Маятниковая пила/~$400.00.00.010 _ Упор.m3~

МП400.00.00.000 _ Маятниковая пила/~$400.00.00.011 _ Корпус.m3~

МП400.00.00.000 _ Маятниковая пила/~$400.00.00.012 _ Ось.m3~

МП400.00.00.000 _ Маятниковая пила/~$400.00.00.013 _ Винт.m3~

МП400.00.00.000 _ Маятниковая пила/~$400.00.00.014 _ Ручка.m3~

МП400.00.00.000 _ Маятниковая пила/~$игатель АИР 100L2.m3~

МП400.00.00.000 _ Маятниковая пила/~$уг 400х32.m3~

МП400.00.00.000 _ Маятниковая пила/Двигатель АИР 100L2.m3d

МП400.00.00.000 _ Маятниковая пила/Клиновый ремень А 1600.m3d

МП400.00.00.000 _ Маятниковая пила/Круг 400х32.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.00.00.000 _ Маятниковая пила.a3d

МП400.00.00.000 _ Маятниковая пила/МП400.00.00.001 _ Вал.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.00.00.002 _ Крышка.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.00.00.003 _ Шайба приводная 32.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.00.00.004 _ Гайка прижимная.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.00.00.005 _ Шкив.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.00.00.006 _ Регулирповочный винт.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.00.00.007 _ Крышка.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.00.00.008 _ Шайба.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.00.00.009 _ Упор.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.00.00.010 _ Упор.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.00.00.011 _ Корпус.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.00.00.012 _ Ось.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.00.00.013 _ Винт.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.00.00.014 _ Ручка.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.01.00.000 _ Станина/

МП400.00.00.000 _ Маятниковая пила/МП400.01.00.000 _ Станина/~$400.01.00.000 _ Станина.a3~

МП400.00.00.000 _ Маятниковая пила/МП400.01.00.000 _ Станина/~$400.01.00.001 _ Стакан.m3~

МП400.00.00.000 _ Маятниковая пила/МП400.01.00.000 _ Станина/~$400.01.00.002 _ Стойка.m3~

МП400.00.00.000 _ Маятниковая пила/МП400.01.00.000 _ Станина/~$400.01.00.008 _ Столешница.m3~

МП400.00.00.000 _ Маятниковая пила/МП400.01.00.000 _ Станина/МП400.01.00.000 _ Станина.a3d

МП400.00.00.000 _ Маятниковая пила/МП400.01.00.000 _ Станина/МП400.01.00.001 _ Стакан.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.01.00.000 _ Станина/МП400.01.00.002 _ Стойка.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.01.00.000 _ Станина/МП400.01.00.003 _ Уголок.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.01.00.000 _ Станина/МП400.01.00.004 _ Ребро.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.01.00.000 _ Станина/МП400.01.00.005 _ Связь.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.01.00.000 _ Станина/МП400.01.00.006 _ Стойка.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.01.00.000 _ Станина/МП400.01.00.007 _ Опора.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.01.00.000 _ Станина/МП400.01.00.008 _ Столешница.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.01.00.000 _ Станина/МП400.01.00.009 _ Связь.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.01.00.000 _ Станина/МП400.01.00.010 _ Стойка.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.01.00.000 _ Станина/МП400.01.00.011 _ Связь.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.01.00.000 _ Станина/МП400.01.00.012 _ Стойка.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.02.00.000 _ Кулиса/

МП400.00.00.000 _ Маятниковая пила/МП400.02.00.000 _ Кулиса/~$400.02.00.000 _ Кулиса.a3~

МП400.00.00.000 _ Маятниковая пила/МП400.02.00.000 _ Кулиса/~$400.02.00.001 _ Труба.m3~

МП400.00.00.000 _ Маятниковая пила/МП400.02.00.000 _ Кулиса/~$400.02.00.003 _ Труба.m3~

МП400.00.00.000 _ Маятниковая пила/МП400.02.00.000 _ Кулиса/МП400.02.00.000 _ Кулиса.a3d

МП400.00.00.000 _ Маятниковая пила/МП400.02.00.000 _ Кулиса/МП400.02.00.001 _ Труба.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.02.00.000 _ Кулиса/МП400.02.00.002 _ Связь.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.02.00.000 _ Кулиса/МП400.02.00.003 _ Труба.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.02.00.000 _ Кулиса/МП400.02.00.004 _ Опорная площадка.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.02.00.000 _ Кулиса/МП400.02.00.005 _ Ручка.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.02.00.000 _ Кулиса/МП400.02.00.006 _ Заглушка.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.02.00.000 _ Кулиса/МП400.02.00.007 _ Заглушка.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.02.00.000 _ Кулиса/МП400.02.00.008 _ Ось.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.02.00.000 _ Кулиса/МП400.02.00.009 _ Планка.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.02.00.000 _ Кулиса/МП400.02.00.010 _ Кронштейн.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.02.00.000 _ Кулиса/МП400.02.00.011 _ Кронштейн.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.02.00.000 _ Кулиса/МП400.02.00.012 _ Уголок.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.02.00.000 _ Кулиса/МП400.02.01.000 _ Направляющий узел/

МП400.00.00.000 _ Маятниковая пила/МП400.02.00.000 _ Кулиса/МП400.02.01.000 _ Направляющий узел/~$400.02.01.000 _ Направляющий узел.a3~

МП400.00.00.000 _ Маятниковая пила/МП400.02.00.000 _ Кулиса/МП400.02.01.000 _ Направляющий узел/~$400.02.01.001 _ Корпус.m3~

МП400.00.00.000 _ Маятниковая пила/МП400.02.00.000 _ Кулиса/МП400.02.01.000 _ Направляющий узел/~$400.02.01.002 _ Заготовка фланца.m3~

МП400.00.00.000 _ Маятниковая пила/МП400.02.00.000 _ Кулиса/МП400.02.01.000 _ Направляющий узел/МП400.02.01.000 _ Направляющий узел.a3d

МП400.00.00.000 _ Маятниковая пила/МП400.02.00.000 _ Кулиса/МП400.02.01.000 _ Направляющий узел/МП400.02.01.001 _ Корпус.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.02.00.000 _ Кулиса/МП400.02.01.000 _ Направляющий узел/МП400.02.01.002 _ Заготовка фланца.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.03.00.000 _ Защитный кожух/

МП400.00.00.000 _ Маятниковая пила/МП400.03.00.000 _ Защитный кожух/МП400.03.00.000 _ Защитный кожух.a3d

МП400.00.00.000 _ Маятниковая пила/МП400.03.00.000 _ Защитный кожух/МП400.03.00.001 _ Панель.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.03.00.000 _ Защитный кожух/МП400.03.00.002 _ Дуга.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.05.00.000 _ Шкаф управления/

МП400.00.00.000 _ Маятниковая пила/МП400.05.00.000 _ Шкаф управления/~$400.05.00.000 _ Шкаф управления.a3~

МП400.00.00.000 _ Маятниковая пила/МП400.05.00.000 _ Шкаф управления/~$400.05.00.001 _ Монтажная плита.m3~

МП400.00.00.000 _ Маятниковая пила/МП400.05.00.000 _ Шкаф управления/~$400.05.00.002 _ Стенка.m3~

МП400.00.00.000 _ Маятниковая пила/МП400.05.00.000 _ Шкаф управления/~$400.05.00.003 _ Низ.m3~

МП400.00.00.000 _ Маятниковая пила/МП400.05.00.000 _ Шкаф управления/~$400.05.00.004 _ Верх.m3~

МП400.00.00.000 _ Маятниковая пила/МП400.05.00.000 _ Шкаф управления/~$400.05.00.005 _ Бонка.m3~

МП400.00.00.000 _ Маятниковая пила/МП400.05.00.000 _ Шкаф управления/~$400.05.00.006 _ Бонка.m3~

МП400.00.00.000 _ Маятниковая пила/МП400.05.00.000 _ Шкаф управления/~$400.05.00.007 _ Дверь.m3~

МП400.00.00.000 _ Маятниковая пила/МП400.05.00.000 _ Шкаф управления/~$400.05.00.008 _ Ось.m3~

МП400.00.00.000 _ Маятниковая пила/МП400.05.00.000 _ Шкаф управления/~$400.05.00.009 _ Втулка.m3~

МП400.00.00.000 _ Маятниковая пила/МП400.05.00.000 _ Шкаф управления/МП400.05.00.000 _ Шкаф управления.a3d

МП400.00.00.000 _ Маятниковая пила/МП400.05.00.000 _ Шкаф управления/МП400.05.00.001 _ Монтажная плита.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.05.00.000 _ Шкаф управления/МП400.05.00.002 _ Стенка.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.05.00.000 _ Шкаф управления/МП400.05.00.003 _ Низ.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.05.00.000 _ Шкаф управления/МП400.05.00.004 _ Верх.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.05.00.000 _ Шкаф управления/МП400.05.00.005 _ Бонка.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.05.00.000 _ Шкаф управления/МП400.05.00.006 _ Бонка.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.05.00.000 _ Шкаф управления/МП400.05.00.007 _ Дверь.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.05.00.000 _ Шкаф управления/МП400.05.00.008 _ Ось.m3d

МП400.00.00.000 _ Маятниковая пила/МП400.05.00.000 _ Шкаф управления/МП400.05.00.009 _ Втулка.m3d

МП400.00.00.000 _ Маятниковая пила/МП4000.04.00.000 _ Защитный кожух/

МП400.00.00.000 _ Маятниковая пила/МП4000.04.00.000 _ Защитный кожух/МП400.04.00.000 _ Защитный кожух.a3d

МП400.00.00.000 _ Маятниковая пила/МП4000.04.00.000 _ Защитный кожух/МП400.04.00.001 _ Боковина.m3d

МП400.00.00.000 _ Маятниковая пила/МП4000.04.00.000 _ Защитный кожух/МП400.04.00.002 _ Полоса.m3d

МП400.00.00.000 _ Маятниковая пила/МП4000.04.00.000 _ Защитный кожух/МП400.04.00.003 _ Петля.m3d

МП400.00.00.000 _ Маятниковая пила/МП4000.04.00.000 _ Защитный кожух/МП400.04.00.004 _ Накладка.m3d

МП400.00.00.000 _ Маятниковая пила/МП4000.04.00.000 _ Защитный кожух/МП400.04.00.005 _ Ось.m3d

МП400.00.00.000 _ Маятниковая пила/МП4000.04.00.000 _ Защитный кожух/МП400.04.00.006 _ Стенка.m3d

МП400.00.00.000 _ Маятниковая пила/МП4000.04.00.000 _ Защитный кожух/МП400.04.00.007 _ Кронштейн.m3d

vmasshtabe.ru

Маятниковая пила по металлу своими руками чертежи — novaso

Довольно часто возникает потребность отрезать ровно или под 45гр. профильную трубу, уголок. Может и существуют профессионалы режущие болгаркой сразу и ровно, но это не про меня.Как вариант УШМ+стойка, но если вы читали мои записи, для меня это слишком просто и не интересно.
Итак- МАЯТНИКОВАЯ ПИЛА-запросы у меня следующие: работаю в гараже 3х6 там каждый сантиметр на счету, поэтому она должна быть передвижной, занимать не много места, хотелось бы резать за один раз профиль/трубу D50,больше не обязательно.
Отдельно хочется сказать по поводу двигателя.Просматривая в сети примеры станков, рекомендуют ставить двигатели в районе 3+ Квт и оборотов поболее, в идеале подключение к 3~ф сети или через ёмкость к однофазной.У меня в наличии был двигатель в районе 1,2 Квт (шильдик затёрт, по этому примерно) 1450об/мин, решил рискнуть и применить его скорость на круге увеличить шкивами, дабы не потерять мощность и без того малую использовал частотник. Размер круга как самого распространённого в любых магазинах 230-й, с возможностью установки и 300-го (вроде как существуют, но пока на глаза не попадались).
Далее в картинках:

Остановлюсь немного на частотном преобразователе, хоть и появились они уже давно но ценник на них довольно кусачий, ради интереса первые поиски на алиэкспрессе выдают от 100$, характеристики не смотрел, да и не нужно это мне, потому как покупать готовый я не собирался.Самодельный частотник описывать здесь не вижу смысла(для этого нужно делать другую запись).Кому интересно вот ссылка www.radiokot.ru/forum/vie…a00f3c9cf83ec05932cbf10d0 тема существует с 2014г, схема дорабатывалась усовершенствовалась, повторена многими, находится в свободном доступе, автор поддерживает её до сих пор.Как говорится”при правильном монтаже и исправных деталях запускается сразу” Просто закину пару фото как выглядит изготовленный мной

Люблю когда самоделка имеет законченный вид, который не стыдно себе посмотреть и другим показать.После первой проверки станок был разобран по частям и покрашен двумя баллонами разнгого цвета.

Ну и финальный вид:

Видео работы:

Что по итогу хочется сказать:
Получившимся станком я полностью доволен, немного не нравится как летят искры при работе, нужно мудрить что-то с искроприёмником, как сделано в заводских торцовках.
Пробовал пилить трубу D50 толщина стенки 3мм-двигатель справляется без напряга, можно сказать мощности хватает, во всяком случае для моих целей.Габаритные размеры получились д700 х ш400 в700,по весу килограмм 30-35.По сравнению с торцовкой Макита по металлу с алмазным кругом 400 работает на порядок тише.
Всем спасибо за просмотр картинок, чтение текста, надеюсь мой пример кому и пригодится.

www.drive2.ru

Классификация оборудования

Итак, начнем с общей информации о металлорежущих станках. Конструктивно всех их объединяет наличие электромотора, передачи и отрезного диска. Найти чертеж для изготовления подобного оборудования не проблема. Ознакомившись с тем, как дисковый отрезной станок работает, в процессе его постройки своими руками вносить необходимые вам коррективы не составит труда. Теперь рассмотрим основные принципиальные нюансы:

Чертеж механизма передачи для отрезного станка
  • В зависимости от масштабов производства выбирается мощность устанавливаемого электромотора. Большинство готового оборудования имеет достаточно высокую мощность, но в бытовых нуждах получается даже избыток.
  • Необходимо правильно выбрать и своими руками установить передачу. От нее зависит насколько будет сохраняться и правильно передаваться крутящий момент от мотора к режущему диску.

  • Монтаж тисков. Даже для простейшего отрезного станка по металлу желательно включать в комплект тиски – это не только повысит комфортность работы, но и будет правильным с точки зрения техники безопасности.
    Отрезные круги
  • Выбор угла резки. Он может быть от 45° до 90°, но чаще мастера выбирают именно прямой угол.
  • Диаметр отрезного диска. От этого параметра зависит, какой толщины кусок металла сможет отрезать дисковый отрезной станок.
  • При проектировании нужно учитывать массу и габариты оборудования. Этот параметр зависит от используемых материалов и того, какой компоновки получится станок. Также в процессе проектирования уделите внимание виброопорам на ножках.
  • Выбираем тип подачи – маятниковый, фронтальный или нижний.

Еще отрезное оборудование классифицируются по типу установки пилы:

  • Ленточный станок.
  • Абразивно-отрезной.

Последний предназначен для резки толстой металлической арматуры, различных прутов, квадратных профилей и труб разного диаметра. Здесь же можно отрезать различные твердые детали и профили под разным углом. Ленточный станок работает на основе замкнутой режущей пилы, поэтому он не дисковый, пила перемещается на шкивах. Сразу стоит сказать, что своими руками проще соорудить именно дисковый вариант.

Самостоятельное изготовление

Для самостоятельной постройки дискового отрезного станка понадобится:

Механическая часть отрезного станка
  • Стальной уголок.
  • Сварочный аппарат.
  • Подшипники.
  • Цепь.
  • Кнопка включения и выключения.
  • Вал.
  • Швеллер.
  • Электрическая дрель.
  • Лист стали для рабочей поверхности.
  • Электродвигатель.
  • Коробка, которая вместит в себя электрическую составляющую.

Собрав все необходимые материалы и инструменты, можно приступать к постройке. В первую очередь необходимо из стального уголка сделать каркас станка. Сначала по чертежу вырезают отдельные элементы, прикидывают как они будут вместе сочетаться, а потом своими руками сваривают в единую конструкцию.

Теперь нужно сварить еще одну раму. Она делается индивидуальной – под конкретный электромотор, который будет использоваться в вашем станке. При выборе электромотора посмотрите в сторону асинхронных двигателей, так как они более надежны и долговечны. Здесь еще один момент: чем больше мощность, тем ровнее будет работать диск.

Установка оборудования на раму


Рама из профильных труб

Теперь нужно своими руками подключить рабочий вал к электромотору. Как это будет сделано – не принципиально, если есть инструкция на чертеже, то следуйте ей. Если установка будет выполнена правильно, то оборудование обязано работать правильно и надежно.

Еще один момент: если какую-либо деталь вы самостоятельно изготовить не можете, то обратитесь за помощью к токарю. Он сможет вам изготовить правильный шкив под ремень или фланцы для закрепления.

Двигатель на раме лучше всего закрепить с помощью обычных болтов с гайками, рядом на раму прикрепите пульт управления и коробку с электросхемой и выключателем.

Швеллер, на котором закрепляется режущий элемент, обязательно должен быть подпружинен, чтобы, как только вы его отпускали, он возвращался в исходное положение. Пружину удобнее всего закрепить с помощью хомута и болтов.

При окончательном монтаже своими руками не забудьте еще и о защитном кожухе, который прикроет ваши глаза от летящих искр.

Изготовление станка на основе обычной болгарки

Построить отрезной станок своими руками можно еще и из обычной болгарки. К примеру, у вас есть хорошая надежная болгарка фирмы Макита, и вам еще полноценный станок не нужен, так как пользоваться им вы будете время от времени. В этом случае вам так же, как и в предыдущем варианте, нужно своими руками сварить раму и станину, из трубы или швеллера сделать подвижную часть для установки болгарки.

Отрезной станок из болгарки

Далее, вам придется под свою конкретную болгарку разработать крепление. Подвижная часть выполняется также подпружиненной, тут технология похожа.

При изготовлении такого станка не забывайте еще и о том, что у болгарки существует такое понятие как обратный удар. Такое происходит, когда абразивный диск заклинивает в заготовке, и болгарка отстреливает назад. При этом осколки диска разлетаются во все стороны – это может серьезно травмировать человека, который работает. Поэтому при построении оборудования уделите внимание защитному кожуху, если его нет на болгарке.

Разборной станок из болгарки


Стационарная рама-стол для крепления болгарки

Теперь рассмотрим еще один способ сделать своими руками отрезной станок по металлу из болгарки. Выгода такой конструкции в том, что станок получиться разборным и переносным. Инструмент здесь понадобится тот же, что и для выполнения полноценного станка, о котором мы говорили выше.

Чертеж будет зависеть от модели конкретной болгарки.

Первое, что нужно знать о таком станке – он выполняется на основе двух рам, расположенных на одной оси. Здесь нижняя рама выполняется в виде подвижной струбцины и уголка, а крепление для болгарки делается перемещающимся по вертикальной линии.

Пружина присутствует и здесь – она нужна для возврата механизма подачи на исходную позицию. С помощью сварочного аппарата можно закрепить линейку со специальным ограничителем.

Запускается подобный станок с пусковой педали, которая включается в сеть с помощью низковольтного реле. Собрав все детали, вместе работоспособность конструкции проверяется на холостом ходу. Если все нормально работает, никакие механизмы не трутся друг о друга, то такой станок достаточно долго вам прослужит.

Реклама партнеров


Видео: Самодельный отрезной станок с болгарки

promtu.ru

Что собой представляют маятниковые станки

Классический вариант этого оборудования представляет собой компактных размеров переносной станок, оборудованный режущим инструментом дискового типа. Особенности конструкции пил позволяют быстро менять режущие диски в зависимости от материала, с которым приходится работать. В конструкции маятниковых станков используется рычажная система, с помощью которой можно выполнять глубокий и протяженный поперечный пропил не только под прямым, но и под произвольным углом в диапазоне, определенном производителем.

В отличие от других разновидностей этот вид электроинструмента позволяет создавать очень точные поперечные пропилы в любых материалах. Благодаря этой особенности при использовании этого оборудования можно обеспечить более высокое качество работ и точность при финишной сборке элементов. В маятниковых станках предусмотрена возможность быстрого изменения угла наклона режущего приспособления в двух плоскостях и его надежного закрепления специальными зажимами.

На сегодняшний день на строительном рынке предлагается множество разнообразных моделей подобного оборудования. Они отличаются между собой не только стоимостью, но и техническими характеристиками. Если обратиться к практическому опыту применения различных устройств, то можно сделать вывод, что самым подходящим для выполнения большинства возникающих перед домашними мастерами работ является маятниковая пила Makita.

Несмотря на то что она стоит несколько дороже своих конкурентов, это компенсируется ее более продолжительным сроком службы, который она демонстрирует даже в условиях активной эксплуатации. Этот инструмент привлекает потребителей такими достоинствами, как универсальность, производительность, точность и безопасность в использовании.

Важным моментом является то, что для работы ей необходима обычная бытовая электросеть с напряжением 220 В. Имеется у этого электроинструмента и масса других положительных качеств — высокая мобильность, отсутствие сложностей в транспортировке, возможность обеспечить производительную работу даже в самых сложных условиях.

Устройство станка маятникового типа


Если более внимательно изучить внутреннее оснащение маятниковых пил по дереву, то в них используется тот же принцип работы, что и в пилах с дисковым лезвием. Отличаются эти два типа электроинструмента лишь тем, что при работе маятниковых пил режущее полотно заставляет крутиться специальное приспособление, в то время как у дискового варианта лезвие находится в неподвижном положении.

С помощью пилы этого типа можно с легкостью выполнить точный и чистый срез под прямым углом. Есть модели, позволяющие производить срезы под другими углами при наклонном положении режущего диска.

В случае возникновения необходимости распила металла или твердых пород древесины на станок можно установить абразивный диск. В зависимости от характера стоящих перед мастером работ можно использовать сменные диски различной формы. Имеются в продаже и круговые лезвия универсального назначения, с помощью которых можно создавать резы в деталях из разных материалов.

В каждой пиле в обязательном порядке присутствуют защитные механизмы, призванные уменьшить риск получения повреждений при быстро вращающемся режущем диске.

Этот тип электроинструмента имеет ряд недостатков:

  • во время ручного пиления приходится прилагать значительные физические усилия, что вынуждает часто делать перерывы.
  • отрезная модель станка подходит только для распиливания заготовок ограниченной толщины.
  • подобные станки не отличаются высокой производительностью, поэтому чаще всего их применяют в качестве дополнительного оборудования либо используют в бытовых целях.

Как действует

Этот тип режущего оборудования относится к категории циркулярных отрезных станков. В его конструкции режущий диск закреплен на специальной раме, а источником питания для станка служит электросеть. Присутствие в названии слова «отрезная» указывает на то, что режущий диск во время резки опускается, а после окончания рабочего цикла принимает изначальное положение.

С помощью мощного режущего диска можно выполнять резы в самых различных материалах — не только металле и древесине, но и плитке, пластмассе, стекле и фарфоре. Для работы с деревом на станок можно установить полотно, используемое в циркулярных пилах.

Как выбрать

Выбрать маятниковый станок для домашнего мастера непростая задача. Для этого необходимо обращать внимание на рабочие характеристики, которые у различных моделей не всегда совпадают.

Тип двигателя

Современные маятниковые станки могут быть оборудованы электромоторами двух типов:

  • коллекторным;
  • асинхронным.

Первый тип отличается высокой мощностью, но имеет серьезный недостаток, связанный с тем, что в нём используются угольные щётки, которые обладают крайне небольшим сроком службы. Асинхронные модели более долговечные и во время работы не создают много шума. Однако этот тип двигателей имеет ограничение по типу маятниковых станков, на которые их можно установить.

Ширина распила

При изучении различных моделей маятниковых станков следует обращать внимание и на такую характеристику, как ширина распила, которая зависит от особенностей конструкции станка и рабочих характеристик пильного диска. Чем больше диаметр режущего круга, тем более широким получается распил.

Особенностью некоторых маятниковых станков является то, что в них режущий круг может крутиться только в вертикальной плоскости. Однако при необходимости можно приобрести и более универсальное устройство, оснащенное горизонтальными направляющими, позволяющими пильному диску перемещаться вперёд и назад.

Делая выбор между моделями с направляющими и без при условии, что в них используется пильный диск одного диаметра, лучше всего отдать предпочтение первому, поскольку он сможет обеспечить гораздо большую максимальную ширину пропила.

Электродинамический тормоз

Если в оснащении маятникового станка используется эта система, то пильный диск будет останавливаться почти моментально сразу после нажатия на соответствующую кнопку. Модели, оснащенные электродинамическим тормозом, являются более безопасными в работе.

Поддержание оборотов режущего полотна

Пила, которая способна поддерживать стабильные показатели вращения режущего диска, вне зависимости от уровня нагрузки не только в силах обеспечить более высокую эффективность работы, но и сэкономить время на ее выполнение. Особенно эта функция будет актуальна для начинающих мастеров. Опытные же специалисты вряд ли смогут ее оценить, поскольку в процессе работы выбор оптимальных оборотов ими осуществляется путем изменения уровня давления на пилу.

Лазерный указатель

С помощью этого приспособления можно с легкостью определить линию распила. Некоторые модели станков отрезных маятниковых могут во время работы производить определенный уровень вибрации, что может сбивать указатель. Это в итоге потребует от мастера время от времени проводить его повторную настройку. Из-за этого существенного недостатка подобные механизмы очень редко используются в мощных производительных станках.

Любительский или профессиональный инструмент

Если судить по назначению, то оборудование обоих типов создано для выполнения одних и тех же задач. Отличие профессиональных станков маятникового типа от любительских заключается только в качестве сборки, используемых материалах и возможности непрерывной работы в течение длительного промежутка времени. Обычные модели, предназначенные для эксплуатации в бытовых условиях, имеют меньший запас прочности, не очень точную подгонку конструктивных узлов, однако выигрывают перед профессиональными аналогами за счёт своей более низкой цены.

Цена

Выбирая маятниковый станок, многие потребители среди прочих важных характеристик внимание обращают и на торговую марку. В зависимости от производителя маятниковые станки могут иметь аналогичные рабочие характеристики, но в то же время значительно отличаться между собой. Дело в том, что каждая компания при производстве подобного оборудования применяет различные материалы, собственную технологию и варианты сборки. Это в конечном счёте может повлиять и на цену отрезного станка.

Также стоимость пилы для резки металла зависит от известности и призвания завода-изготовителя. Возможны такие ситуации, что профессиональные станки никому не известной марки будут предлагаться по той же цене, что и оборудование именитого бренда, имеющее более бюджетный вариант исполнения. Аналогично пильный диск от известного бренда может стоить столько же, что и недорогая торцевая пила.

Однако, безусловно, при выборе маятниковой пилы по металлу цена на это оборудование от всемирно признанных брендов, например, Макита, будет выше, чем на станки малоизвестных фирм.

Как изготовить своими руками

Необязательно тратить значительные денежные средства на приобретение дорогого станка отрезного маятникового. Подобный инструмент каждый мастер может сделать своими руками. Основой для маятниковой пилы по металлу может послужить обычная электрическая дрель, болгарка или электродвигатель. Даже обладая минимальными знаниями и навыками работы с инструментом, можно без труда собрать самодельный агрегат, который по мощности и производительности не будет уступать заводским моделям.

Перед тем как приступить к изготовлению своими руками такого электроинструмента, вам не помешает вначале ознакомиться с чертежами и инструкцией по сборке станка. Во время работы необходимо придерживаться следующего алгоритма:

  • Подготовьте двигатель от болгарки.
  • Клиновый ремень от автомобиля следует установить так, чтобы крутящийся момент передавался от двигателя к шпинделю.
  • Для надежного закрепления маятникового механизма вам придется изготовить металлическую раму. В качестве материала для нее можно использовать металлическую заготовку с квадратным сечением или же приставку к электрической дрели.
  • Корпус шпинделя нужно закрепить к одной из сторон рамы с помощью сварки, а с другой установить электромотор. Особое внимание обратите на размер вала, который должен соответствовать приведенному в чертеже по сборке пилы.
  • В раме следует проделать паз для того, чтобы туда можно было вставить ось качения режущего диска. На этом же этапе нужно сварить раму, однако это нужно сделать таким образом, чтобы шпиндель, ось качения и двигатель располагались параллельно друг другу.
  • Для изготовления защитного корпуса можно использовать лист жести. Дополнительно на ремневой кожух нужно установить приводную ручку.

Если вы заинтересованы в приобретении профессионального инструмента для длительной эксплуатации, то советуем делать выбор из станков от надежных и проверенных изготовителей. Не стоит покупать дешевые устройства, изготовленные в Китае. А с выполнением небольшого объема работ в бытовых условиях отлично справится и ручная пила по металлу цепная.

Маятниковые отрезные пилы неслучайно пользуются популярностью у профессионалов и любителей. Ведь это оборудование обладает массой достоинств, среди которых наиболее актуальными для потребителей является универсальность, высокая точность и производительность обработки и безопасность. Всё это делает такие станки одними из наиболее привлекательных для домашних мастеров, которым требуется несложный инструмент для выполнения небольшого объёма работ.

Конечно, выбирать это оборудование необходимо с особой тщательностью, обращая внимание не только на цену, но и на ключевые рабочие характеристики, а также производителя. При необходимости можно даже попробовать сделать такой станок своими руками, тем более что для этого потребуются самые доступные инструменты и материалы, минимальные знания и опыт в работе с инструментом. Главное — выбрать подходящий чертеж и хорошенько изучить порядок выполнения работы и в точности ему следовать.

instrument.guru

Работая режущим инструментом, например, болгаркой, многие  мастера понимают, насколько проще делать резку металла при помощи простейшего станка – и работа удобнее, и линия среза идеальная. Но при просмотре цен на отрезной станок по металлу,  пусть даже самый примитивный б/у-шный, появляется желание смастерить нечто вроде этого приспособления самостоятельно. Есть несколько способов сделать отрезной станок своими руками, например, на основе болгарки или диска. Все конструкции имеют свои минусы или очевидные преимущества.

Оглавление:

  1. Применение отрезных станков быту
  2. Классификация станков
  3. Процесс изготовления станка на основе режущего диска
  4. Процесс изготовления станка на основе болгарки

Применение отрезных станков быту

В работе по металлу невозможно обойтись без сварки, резки, шлифовки и других типов обработки. Возможность иметь у себя в хозяйстве простейшие станки, для деревообработки и по металлу – это огромное подспорье домашнему мастеру. В тех местах, куда сложно добраться для выполнения работ, например, отрезать металлическую лестницу или  что-то изменить в конструкции чердака, там понадобится болгарка или циркулярная пила. А нарезку равных кусков арматуры, прутьев, небольших труб и всевозможных заготовок из металла намного проще сделать на рабочей поверхности станка.

Этим же отрезным танком можно пользоваться и в других целях, чтобы резать алюминий, пластик и другие синтетические материалы. Однако не рекомендуется станки по металлу применять для целей деревообработки. Учитывая небольшие размеры бытового металлорежущего станка и общую простоту такой конструкции, его будет несложно разместить на своей усадьбе.

Для работ на станке понадобится хорошо освещенный участок во дворе или в гараже, розетка и ровная поверхность пола. А при ненадобности его всегда можно вынести в мастерскую, кладовую или подсобное помещение до очередного применения в хозяйстве. Некоторые конструкции самодельных станков можно собирать и демонтировать, рама или основание конструкции останется цельной.

Самодельный станок отрезной также можно не только использовать в доме, но и сдавать в аренду, чтобы окупить затраты на его изготовление – словом, это очень выгодное приспособление.

Классификация станков

Конструктивно все металлорежущие станки объединяют двигатель с передачей, отрезной диск и рабочая поверхность станка. На отрезной станок чертежи есть на большинстве сайтов, посвященных различным самоделкам. Зная основы принципа работы этого приспособления, несложно вносить свои коррективы, чтобы использовать те материалы и механизмы, которые уже есть в хозяйстве.

1. Мощность используемого мотора зависит о предполагаемой производительности, и с этим важно определиться до того, как делать отрезной станок. Большинство готовых отрезных станков имеют довольно высокую мощность – до 2000 Вт. Хотя станок для бытового использования может иметь меньшие параметры, все же не стоит забывать, что металл везде одинаковый.

2. Для сохранения мощности двигателя, на котором будет работать станок, важно избрать подходящий метод кинематической передачи. Наиболее распространенные – ременная и фрикфионная передача трения,  каждый способ имеет свои преимущества. Передача зацепления – зубчатая, червячная, цепная, но последний вариант наиболее популярен. Ременная передача дает меньше всего шума и используется чаще всего на самодельных станках, а для более точных станков она не подходит из-за вероятности соскальзывания ремня. Однако при любой конструкции станка важно помнить о соблюдении техники безопасности.

3. Даже самодельный станок желательно снабдить тисками – для гарантированного удержания обрабатываемого материала. Твердосплавный диск или абразивный круг – выбор за мастером, в зависимости от того, что есть под руками, а также от наиболее часто выполняемых работ.

4. Параметры угла нарезки металла могут варьироваться от 45° до 90°, но обычно резка производится под прямым углом. Не каждый самодельный станок обладает подобным преимуществом.

5.Диаметр диска определяет высоту отрезаемого куска металла, но эти параметры можно менять. Например, широкую тонкостенную трубу можно поворачивать производя резку, но сложно закрепить тисками. Разметить объемную металлическую конструкцию на рабочей поверхности станка иногда тоже бывает проблематично. Отрезные станки, в большинстве случаев, имеют рабочий диаметр до 400 мм.

6. От скорости оборотов диска во многом зависит суммарная производительность ручного станка для точной резки металла. Большая скорость работы станка напрямую влияет и на качество резки.

7. Масса и габариты самодельного станка формируются  в зависимости от материала общей конструкции, который желательно снабдить на ножках виброопорами.

8. От подачи режущего инструмента также зависит тип отрезного станка – маятниковый, с нижней или фронтальной подачей. Диск подается сверху при маятниковой подаче.

9. У самодельного станка может быть 2 отрезные головки или одна, соответственно, различают одноголовочные и двухголовочные варианты.

Абразивно-отрезной станок предназначен для резки металлической арматуры, прутьев, профилей, двутавра, труб разного диаметра, твердых деталей и профилей под разным углом. Работает абразивным кругом.

Ленточно-отрезной станок или ленточнопильный работает на основе принципа замкнутой металлической полосы с перемещением по шкивах.



В домашних условиях, проще всего соорудить отрезной дисковый станок по металлу. Есть несколько способов, как сделать отрезной станок своими руками, но наиболее понятен будут самый простейший метод.

Процесс изготовления станка на основе режущего диска

Для работы потребуются:

  • стальной уголок,
  • швеллер,
  • дрель,
  • сварочный аппарат,
  • электродвигатель,
  • подшипниковая пара,
  • пусковая цепь,
  • выключатель,
  • вал,
  • катушка,
  • деревянный щит или стальной лист для рабочей поверхности,
  • коробка для обеспечения работы электросхемы.

1. После подготовки всего инструментария делают раму или общий каркас подходящих размеров, например, из уголка №25. Части конструкции на отрезной станок по чертежу замеряют и нарезают болгаркой, далее приступают к сварке. Готовая рама может быть посажена на виброопоры ножек, которые облегчат работу станка. Ножки проще сделать из того же профиля или трубок небольшого диаметра.

2. К полученному столу приваривают швеллер №10, выполняющий роль направляющей оси, он станет основой конструкции для крепления режущей части станка и соединения с мотором. Далее основные детали крепятся к швеллеру, включая две вертикальные стойки, укрепляемые болтами.

3. Далее из профилей необходимо сварить другую раму – это основание для крепления электродвигателя и основного режущего диска. С другой стороны рамы закрепляется электродвигатель мощностью порядка 1,5-2 кВт. Наиболее долговечными и надежными считаются асинхронные двигатели. Мотор нужно будут запитать от 3-фазной сети. Напоминаем, что движок большей мощности обеспечит более ровный срез и хорошую скорость выполнения работ по нарезке металла.

4. Способ крепления вала и общий принцип его подсоединения к конструкции – не принципиален. Нарезной станок, при грамотном обеспечении подачи оборотов от электромотора к вращающемуся валу, обязан надежно работать. Это ему поможет обеспечить клиновой ремень. Некоторые работы можно заказать токарю (вал с опорами, шкив под ремень и дисковые фланцы). Целесообразно сделать  выступ фланца диаметром 32 мм.

5. Далее опорные подшипники крепятся в гнездах плит верхней рамы на швеллере. Болтами с гайкой можно закрепить двигатель и вал. Обеспечение работы электросхемы – в готовой коробке с переключателем, которую прикрепляют в нижней части рамы.

6. Соединение стоек с валом диаметром 12 мм делают при помощи одетой втулки. Чтобы она не соскальзывала, втулку и вал присоединяют с наименьшим зазором при скользящей посадке. На втулку приваривают коромысло от швеллера, чтобы его плечо находилось в соотношении 1:3.

7. Возле двигателя понадобится установить жесткую пружину – для обеспечения, возврата, подойдёт даже от эспандера. Пружины и цепи достаточно надежно закрепить болтами.

8. Электромотор устанавливается со стороны меньшего отрезка коромысла, а вал – с большей стороны. Ременная передача обеспечит движение вала.

9. Обязательно нужна кнопка экстренной остановки и пусковая цепь, при этом двигатель необходимо подсоединять через коробку и трехполюсный автомат, а кнопка остановки ведут к подключению в сеть напрямую. Подключение станка обеспечит трехполюсный пусковой автомат, запускающий электромотор.

10. Помните об искре, которая будут лететь от диска – обеспечьте его кожухом. Работу сначала проверяют на холостом ходу, и лишь  убедившись в надежности конструкции, можно пробовать резку мягкого металл, например, алюминия, чтобы скорректировать все неточности. Рабочую поверхность конструкции можно сделать металлическую или деревянную и, покрытую плотной фанерой, если необходимо для работы – закрепите тиски.

Процесс изготовления станка на основе болгарки

Есть несколько способов того, как сделать отрезной станок по металлу своими руками — на эту тему есть несколько хороших видео.

Первый способ. Самое простейшее приспособление – каркас из трубы, которая одновременно послужит удобной ручкой. С одной стороны сваркой крепится поперечная планка, на которой должны быть отверстия под крепление болгарки. На эту основу будет крепиться подвижный вал на кусок уголка, эта же часть может крепиться на пол гаража или на рабочий стол. А с другой стороны закрепляют к пружине, при помощи которой станочная конструкция сможет возвращаться на исходную позицию. При грамотном креплении болгарки приспособление поможет производить более точную резку металла, освобождая при этом одну руку.

Не стоит забывать об обратном ударе болгарки, когда инструмент отбрасывает назад, если заклинивает абразивный диск. А осколки абразива о разрушения диска могут серьезно травмировать. Закрепленная на станок болгарка с закрытым кожухом такие последствия минимизирует. Однако простейшая конструкция не дает возможности выполнять высокоточную нарезку, например, когда нужно нарезать небольшие куски стального прута, которые требуют дальнейшей корректировки.

Второй способ трансформации болгарки в отрезной станок для работ по металлу. Это станок можно сделать разборным.

Для работы потребуются:

  • сварочный аппарат,
  • дрель,
  • стальной уголок,
  • профилированная труба,
  • швеллер,
  • вал,
  • пружина,
  • реле,
  • одинаковые подшипники,
  • педаль,
  • болты,
  • деревянный щит или стальной лист для рабочей поверхности.

1. Необходим предварительный чертеж или эскиз, где обозначены все размеры и необходимые детали. Готовые чертежи на отрезной станок по металлу есть в интернете, но все равно придётся вносить свои коррективы, используя то, что уже имеется в хозяйстве. Легкий эскиз не требует точных замеров, достаточно соблюдать пропорции и иметь точное представление о каждом элементе конструкции. И помните, что придется менять каркас под разные размеры рабочего диска болгарки.

2. Две рамы на общей оси – основа простейшего каркаса станка, и лучше сварить их из металла. На нижнюю часть необходимо приварить то крепление, которое будет состоять из подвижной струбцины и прижимного уголка. Ту часть, на которой будет закреплена болгарка, нужно сделать перемещающейся по вертикали относительно нижней, подобно маятнику. Без пружины не обойтись, она нужна для возврата на исходную позицию. Дополнительно сваркой закрепите линейку с ограничителем – для точности замеров.

3. Запуск работы такого станка обеспечит пусковая педаль (кнопка), подсоединенная через низковольтное реле, подавая болгарке напряжение. Проверку конструкции после включения необходимо делать на холостом ходу. Если круг не задевает кожуха, свободно вращаясь, то можно применять конструкцию на практике – самодельный станок для резки металла готов.

4. Данная конструкция может быть разборной, а на болгарку можно устанавливать другие съемные диски. При работе с другими материалами помните об особенностях материалов во время их нарезки. Помните о технике безопасности и мерах предосторожности при выполнении работ по металлу.



strport.ru


www.novaso.ru

Маятниковая пила по дереву своими руками: устройство и недостатки инструмента

Пила маятникового строения — электрический инструмент, которым выполняют работы по дереву или металлу. С помощью этого прибора можно точно и за быстрое время разрезать заготовку на нужное количество частей. Распил инструмент выполняет за счет возвратно-поступательных движений пилящего полотна по древесной детали.

Маятниковая пила по дереву своими руками выглядит как небольшой станок, на котором пилящий диск закреплен в перпендикулярной к поверхности позиции на маятнике. Габариты моделей различаются в зависимости от мощности агрегата. С помощью маятника режущий диск опускается либо поднимается во время распила древесины или железа.

Как устроена пила маятникового строения?

Маятниковые пилы по дереву похожи по принципу работы на пилы с дисковым лезвием. Единственное отличие между двумя типами пил — у маятниковых пил режущее полотно движется во время работы с помощью маятникового устройства, а у дисковой модели лезвие остается неподвижным.

Такой пилой можно произвести точный и чистый срез под углом 90 градусов. Некоторые модели могут выполнять срез под другим углом, при наклонном положении пилящего диска.

При распиле металла либо твердых пород древесины можно применять абразивный диск. Для разных типов работ можно использовать сменные диски разной конфигурации. Производятся и универсальные круговые лезвия для работы с любым материалом деталей.

В любой пиле обязательно устанавливаются защитные приспособления, которые уменьшают риск получить повреждения от быстро вращающегося пилящего диска.

Основные недостатки данных отрезных пил:

  • чтобы пилить вручную, нужно прилагать немало усилий, что приводит к быстрому утомлению;
  • отрезная модель, как и лобзиковый механизм, может распиливать ограниченную толщину заготовки;
  • прибор обладает небольшой производительностью, поэтому его используют как дополнительное оборудование или для решения бытовых задач.

Выполнить узорные разрезы с изогнутыми линиями поможет также лобзиковая пила по дереву.

Как действуют такие модели пил?

Приспособление можно отнести к циркулярным моделям. Режущий диск установлен на специальной закрепленной раме, а сам станок питается от электрической сети. Название «отрезная» объясняется тем, что режущий круг опускается вниз в момент резки, а после завершения распиливания возвращается в начальное положение.

Мощный режущий круг пилы способен разделять не только дерево или металл, но и фарфор, стекло, пластмассу или плитку. Для распиливания древесины можно использовать полотно, снятое с циркулярной пилы.

Как самостоятельно смастерить маятниковый станок?

Чтобы не делать лишних затрат на покупку дорогого приспособления, можно изготовить подобный инструмент самому. Маятниковая пила по дереву своими руками может быть сделана на основе электрической дрели, болгарки или электродвигателя. При определенных знаниях и навыках можно сконструировать свою модель, по мощности и продуктивности не уступающую заводским агрегатам.

Чтобы сделать собственными руками такую пилу, понадобится изучить чертежи и инструкции по сборке механизма. Соблюдайте основную последовательность:

  • возьмите электрический мотор от болгарки;
  • установите клиновый ремень от автомобиля таким образом, чтобы передавать вращение от мотора к шпинделю;
  • чтобы закрепить маятниковое приспособление, соорудите металлическую раму, используя металл с квадратным сечением, либо приспособьте приставку к электрической дрели;
  • корпус шпинделя приварите к одной стороне рамы, а с другой закрепите электродвигатель; размер вала сделайте таким, какой указан в чертеже по сборке ручной маятниковой пилы;
  • в раме нужно сделать паз, через который будет проходить ось качения пилящего полотна;
    сварите раму, чтобы мотор, ось качения и шпиндель были расположены параллельно;
  • защитный корпус лучше всего смастерить из железного листа; установите приводную ручку на ремневом кожухе.

Если вам нужна профессиональная пила для долгосрочной эксплуатации, выбирайте надежных и проверенных изготовителей — избегайте приобретения дешевых аналогов инструмента, произведенных в Китае. Если вам требуется портативный прибор для пиления древесины — вам подойдет ручная пила по дереву цепная.

Видео: маятниковая пила своими руками

derevostroika.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
