Любой человек, который занимается различного вида ремонтными работами, часто сталкивался с необходимостью ровно и точно отрезать металлическую деталь из заготовки. Зачастую выполнение этой операции вручную не удовлетворяло мастера по качеству произведённой работы (шов получался неровным, угол отреза не соблюдался). Поэтому в арсенале каждого хозяина в домашней мастерской должен быть дисковый отрезной станок по металлу. При помощи такого оборудования можно аккуратно и быстро распилить заготовку из пластика, алюминия и прочного стального проката.

Конструкция станка
Выбор оборудования
Классификация по числу дисков
Подача режущего диска
Изготовление отрезного станка
Техника безопасности при работе

Конструкция станка

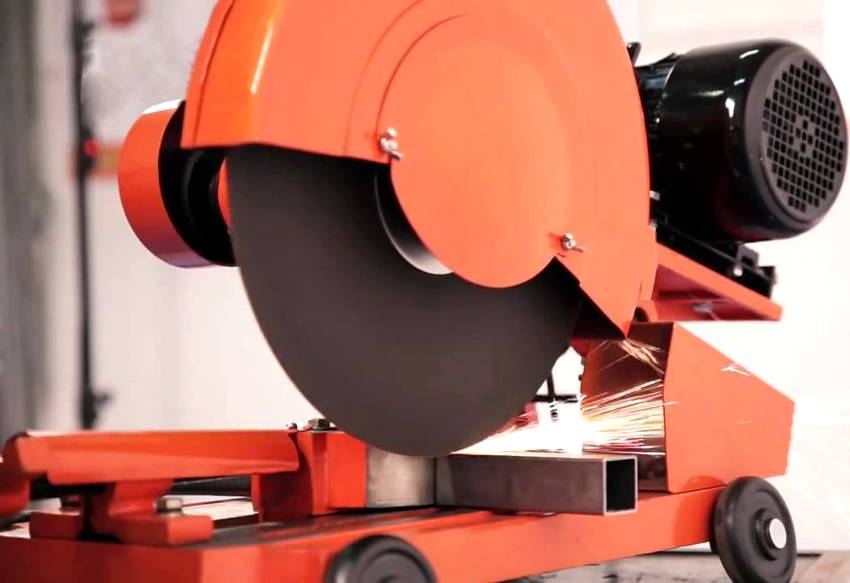

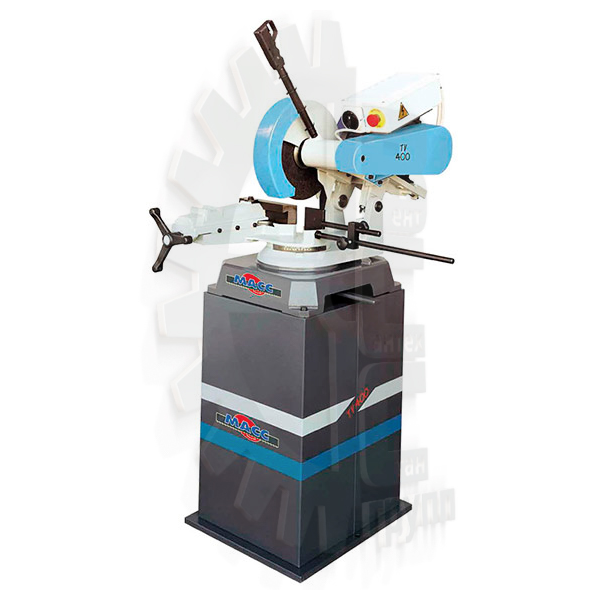

Станок отрезного типа представляет собой приспособление, которое даёт возможность проделывать поперечную резку металла. Применение его возможно как домашней мастерской, так и на больших предприятиях и заводах.

Наиболее важными элементами такого оборудования являются отрезной диск и электрический двигатель. Между собой эти элементы соединяются при помощи ремённой или зубчатой передачи. Любая из этих передач имеет свои основные преимущества и недостатки:

Ремённая передача характеризуется спокойным, мягким ходом и создаёт при вращении немного шума. Устойчивость к перегрузкам обуславливает применение такого принципа передачи вращения на мощном отрезном оборудовании.
Зубчатая передача — компактна, позволяет занимать немного места, что считается важным при использовании таких устройств в небольших мастерских.

При выборе станка необходимо обязательно учитывать вид передачи.

Почти все модели отрезных станков оснащены абразивными кругами или твердосплавными дисками. Обязательным считается и использование тисков для возможности надёжного закрепления заготовки при проведении работы.

Выбор оборудования

Перед тем как приобрести устройство, необходимо внимательно изучить технические характеристики прибора и условия его применения.

Один параметр был уже рассмотрен — это вид передачи вращательного движения электрического двигателя. Другими основными характеристиками считаются:

Мощность двигателя. От этого параметра полностью будет зависеть производительность установленного оборудования. На современных отрезных станках устанавливаются двигатели высокой мощности (около 2 тыс. Вт).
Число оборотов двигателя. Эта характеристика также существенно влияет на производительность оборудования. Скорость вращения режущего инструмента буде тем выше, чем большее число оборотов способен развивать электродвигатель. Этот же показатель оказывает большое влияние на качество отрезного шва.
Диаметр режущего диска. Обязательно нужно обращать внимание, на какой размер диска рассчитано отрезное устройство. Чем большего диаметра диск можно использовать на оборудовании, тем толщина обрабатываемой заготовки может быть выше. Обычно применяются станки, на которые можно установить диск до 400 мм в диаметре.
Угол резания станка. Этот параметр полностью зависит от того, под каким углом может фиксироваться обрабатываемая заготовка относительно режущего инструмента. В современных станках угол резки может варьироваться от прямого угла до острого угла в 45 градусов.
Вес оборудования. От веса оборудования зависит и место его установки. Существую как мобильные устройства для мастерских, так и довольно тяжёлые и громоздкие конструкции, которые применяются в цехах больших предприятий.

Классификация по числу дисков

В зависимости от числа режущих головок

отрезные станки разделить на оборудование:

С одним режущим диском;
С двумя дисками для отрезки заготовок.

Согласно первого названия одноголовочные станки оборудованы одним режущим диском, что, конечно, существенно снижает производительность при массовом изготовлении определённых деталей. Так, для вырезания заготовок под деталь для рамных устройств нужно производить минимум две операции. При необходимости смены рабочей операции приходится производить полную переналадку режущей кромки в соответствии с другой задачей выполнения работы.

Конструкция с использованием двух головок одновременно имеет значительно больший коэффициент полезного действия. Один режущий диск в процессе выполнения определённой работы находится в фиксированном положении, а другая головка станка может перемещаться. К примеру, такие станки рамочные детали изготавливают за одну операцию, что значительно увеличивает производительность устройства с двумя режущими головками.

Все станки оборудуются рольгангами — устройство, которое позволяет замерять и изменять длину обрабатываемого профиля. Они могут быть входными и выходными. Выходной рольганг представлен в виде метрической линейки простейшего образца.

Существуют агрегаты с оптической линейкой или со специальными устройствами автоматического типа, которые устанавливаются на более точном режущем оборудовании.

Подача режущего диска

У отрезных станков существует три основных подачи режущего компонента:

Маятниковая;
Фронтальная;
Нижняя.

При маятниковой подаче режущий инструмент подаётся сверху. При этом если устройство имеет одну рабочую головку, то пильный диск может подаваться как в автоматическом, так и в ручном режиме. Если станок имеет две пилящие головки, подача диска происходит в исключительно автоматическом режиме.

Для получения отреза под определённым углом диски в вертикальной плоскости могут производить поворот. При этом определённые модели оборудования существует возможность наклона пилы до горизонтального значения. В отрезных станках с подачей маятникового вида наклон и поворот режущего инструмента автоматического режима не имеет. Все операции по настройке такого оборудования осуществляются вручную.

У оборудования, оснащённого фронтальной подачей пилящего диска, изменение наклона диска происходит в автоматическом режиме. В настоящее время производители выпускают модели, на которых установлены электронные специальные блоки управления, запоминающее устройство способно настраиваться на 99 видов обрабатываемых профилей. В таком современном оборудовании расчёт всех параметров отрезки осуществляется в автоматическом режиме, поэтому при помощи специальной дискеты можно загружать в память карты резов.

Отрезное оборудование с нижней подачей режущего диска отличается от предыдущих станков своей универсальностью. В таких станках рабочий режущий инструмент подаётся в полностью автоматическом режиме. Наклон диска может делаться в любом направлении, поэтому независимо от количества рабочих головок режущее оборудование способно совершать сложные пространственные разрезы.

Изготовление отрезного станка

В торговой сети можно приобрести различные модели режущего оборудования, но стоимость их часто многим людям недоступна. Поэтому некоторые домашние умельцы предпочитают изготавливать такое оборудование своими руками, при этом собирая устройство с нужными характеристиками.

В процессе изготовления могут потребоваться: уголок, швеллер, аппарат для сварки, дрель, подшипниковая пара, вал, электрический двигатель, автомат электрический пусковой и коробка для компоновки электрической схемы.

Изготовление станка начинают с устройства рамы из уголка. Первой операцией будет служить нарезка болгаркой заготовок под раму с размером 40×60×120 см. Затем, сварив раму, нужно приварить к её основанию ножки из такого же уголка. Сверху приваривается к столу швеллер, выполняющий функцию направляющей и служащий дополнительным укреплением рамы. К этому швеллеру крепятся две вертикальные стойки при помощи болтового соединения.

Из профильной трубы сваривается вторая рама, предназначенная для крепления на ней вала для режущего инструмента и электрического двигателя. Практически установлено, что в самодельных отрезных станках лучше применять асинхронный двигатель с мощностью 2,2 квт и питанием от трёхфазной сети переменного тока.

Если двигатель с такими параметрами отсутствует, возможна установка мотора мощностью 1,5 квт, при этом коэффициент ремённой передачи нужно рассчитать так, чтобы вал вращался со скоростью около 6 тыс. оборотов в минуту. Если двигатель подключается к однофазной сети переменного тока, то необходимо использовать мотор с мощностью на 30% больше. Для его нормального запуска необходимо применять рабочий и пусковой конденсаторы.

Принцип крепления и конструкция вала может быть произвольной, при этом главное, чтобы вращение от электродвигателя на вал осуществлялось с использованием клинового ремня. Если нет подходящего оборудования для изготовления таких деталей, лучше заказать токарю. Шкив под ремень, вал рабочий с опорами и фланцы под применяемый диск должны иметь хорошо обработанную поверхность с небольшими допусками.

Затем, устанавливаются опорные подшипники и шкив на вал. Крепление этих элементов производить следует в гнёзда, которые сделаны на верхней раме. Электрическую схему оборудования желательно располагать в специальной коробке, которую нужно прикрепить внизу несущей рамы вашего отрезного станка. Двигатель и вал закрепляются при помощи болтов и гаек.

Валом с одетой втулкой соединяются стойки станка. Чтобы уменьшить торцевое движение режущего диска, втулку и вал необходимо соединять скользящей посадкой с обеспечением минимального зазора. Затем, приваривается к втулке коромысло из швеллера, при этом соотношение обеспечивается 1 к 3.

Ход коромысла обязательно нужно ограничить цепью, со стороны двигателя необходимо закрепить пружины, чтобы обеспечить свободный возврат конструкции в исходное состояние. Фиксация цепей и пружин производится с помощью болтового соединения. На меньшей части коромысла надёжно крепится электрический двигатель, а на длинном плече прикрепляется рабочий вал.

Вращательное движение от двигателя на вал будет осуществляться ремённой передачей. Обязательно нужно сконструировать и изготовить защитные кожухи на вращающие части механизма, а также на ремень передачи.

Электрическую схему собираем в специальной коробке. Подключение оборудования нужно проводить через пусковой автомат с тремя полюсами. Кнопку экстренной остановки, установка которой считается обязательной, подключают напрямую к сети.

Поверхность рабочего стола лучше изготавливать из толстой строганной доски, а для исключения мелких неровностей покрыть слоем фанеры.

После полной сборки станка и проверки качества выполненных работ обязательно проведите пробный пуск. Затем, когда убедились, что оборудование работает нормально, устанавливайте режущий инструмент и приступаем к работе.

Техника безопасности при работе

Работа на таком оборудовании сопровождается наличием ряда опасных и вредных факторов для организма человека, таких как:

Электрический ток;
Высокая температура обрабатываемой поверхности;

Мелкая стружка;
Увеличенный уровень вибрации;
Движущиеся механизмы.

Поэтому при обслуживании отрезного оборудования необходимо строго соблюдать технику безопасности:

Все работы выполнять в спецодежде, с застёгнутыми рукавами и курткой, в защитных очках.
Перед началом работы обязательно проверьте состояние защитных кожухов и предохранительных устройств.
Особое внимание обратить на исправность режущего инструмента.
Заготовку и рабочую поверхность оборудования очищать от мелкого мусора специальной щёткой во время остановки, чтобы исключить разброс стружки при вращении.
Строго соблюдать привила электрической безопасности, не прикасаться к токоведущим частям устройства. Не открывать дверцы электрических шкафов во время работы.
Не допускать скруток и неизолированных проводов в электрических соединениях.

Периодически проводить подтяжку болтовых соединений, чтобы устранить увеличение вибрации оборудования.

Помните, что работа на электромеханическом оборудовании сопряжена с риском для здоровья человека. Поэтому соблюдение требований по безопасной эксплуатации механизма позволит снизить возможность оператора получить увечье.
