ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОТВЕРСТИЯ ПОД НАРЕЗАНИЕ
ДИАМЕТРЫ
ГОСТ 21348-75
ГОСУДАРСТВЕННЫЙ
КОМИТЕТ СТАНДАРТОВ Москва
РАЗРАБОТАН, ВНЕСЕН И ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Всесоюзным научно-исследовательским институтом по нормализации в машиностроении (ВНИИНМАШ) И. Руководитель темы и исполнитель Зарослова М.П. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 12 декабря 1975 г. № 3875
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Постановлением Государственного комитета стандартов Совета Министров СССР от 12 декабря 1975 г. № 3875 срок действия установлен с 01.

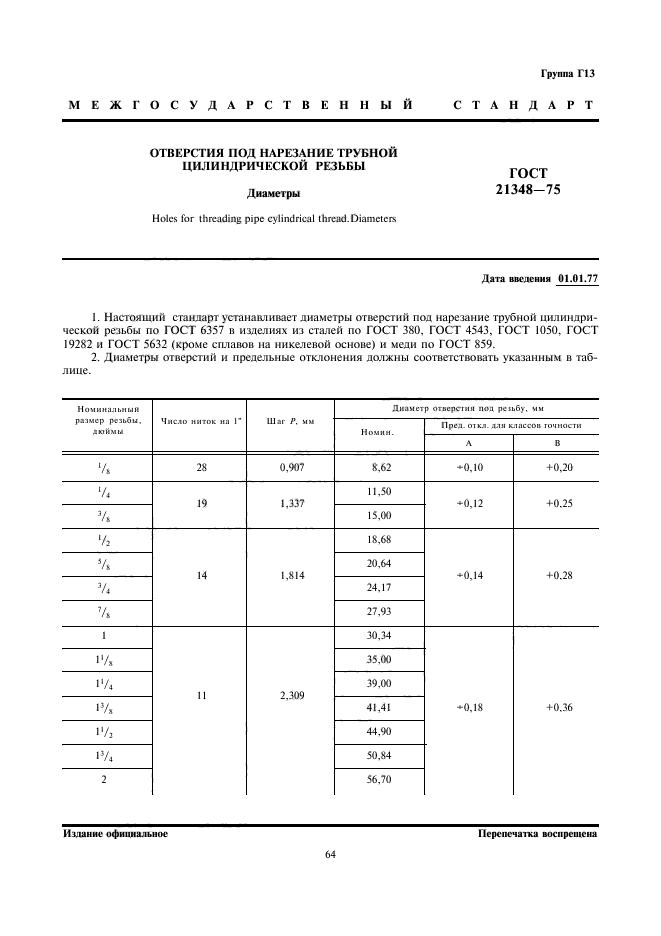

1. Настоящий стандарт устанавливает диаметры отверстий под нарезание трубной цилиндрической резьбы по ГОСТ 6357-73 в изделиях из сталей по ГОСТ 380-71, ГОСТ 4543-71, ГОСТ 1050-74, ГОСТ 5058-65 и ГОСТ 5632-72 (кроме сплавов на никелевой основе) и меди по ГОСТ 859-66. 2. Диаметры отверстий и предельные отклонения должны соответствовать указанным в таблице. Размеры в мм
3. 4. Диаметры сверл для отверстий под нарезание резьбы указаны в рекомендуемом приложении.
ПРИЛОЖЕНИЕ Диаметры сверл для отверстий под нарезание трубной цилиндрической резьбы Размеры в мм
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
о. директора Герасимов Н.Н.
01.77
откл. для классов точности
Допускается

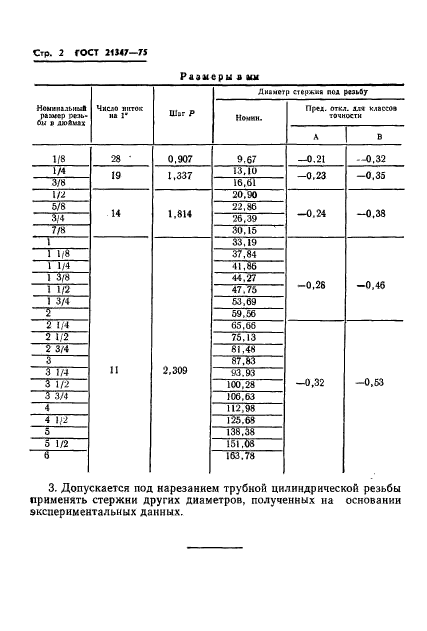

под нарезание трубной цилиндрической резьбы применять отверстия других диаметров,
полученных на основании экспериментальных данных.Сверление, зенкерование и нарезка резьбы
Услуги сверления отверстий в металле Санкт-Петербурге подразумевают прорезание материала сверлом, в результате чего получаются отверстия, чаще всего круглые в поперечном сечении.
Нарезка резьбы, в свою очередь, представляет собой обработку металла с помощью нарезки. Позволяет формировать внешнюю и внутреннюю резьбу.
Нарезание резьбы по металлу – это процесс, выполняемый на профессиональном станочном оборудовании. Они выполняются с помощью специализированных устройств, таких как: фрезерные станки, сверла, токарные и резьбошлифовальные станки.
Сверление обеспечивает качественные отверстия в толстых материалах
По сравнению с перфорацией самым большим преимуществом сверления является то, что можно просверливать отверстия более высокого качества, способных работать с более толстыми материалами. Это создает полностью цилиндрическое отверстие, гладкую поверхность внутри отверстия и отсутствие термических и механических напряжений на поверхности отверстия. Кроме того, сверление позволяет обрабатывать материалы различной толщины и диаметров отверстий.
Расценка на сверление отверстий в металле и нарезку резьбы может отличаться, предлагаем вам ознакомиться с нашим прайс листом.
Нарезание резьбы и торцевое зенкерование после просверленного отверстия
Процессы, которые могут быть выполнены после просверливания отверстия – это нарезание резьбы и зенкерование. Нарезка резьбы создаёт резьбу в просверленном отверстии, в которой в конечном итоге может быть выполнено болтовое соединение, что делает соединение более прочным по сравнению со сварными соединениями.
Как и нарезание резьбы, зенкерование начинается с просверленного отверстия в качестве отправной точки. Зенковка удаляет острый край просверленного отверстия, создает скос на просверленном отверстии и углубление (глубокий скос) для головки винта торцевой крышки. Это позволит избежать проблем при окраске материала в дальнейшем.
Компания “Импульс” в Санкт Петербурге и области предлагает профессиональные услуги по сверлению и нарезанию резьбы по металлу. Наш большой опыт предоставляет клиентам профессиональные услуги, связанные с обработкой металлов. Если вас заинтересовало наше предложение, свяжитесь с нами, чтобы заказать услугу по привлекательной цене.
Мы предлагаем нашим клиентам:
• резьбы от М2 до М150;
• метрическую резьбу, дюймовую резьбу;
• трапециевидную резьбу.
Оказываем услуги по сверлению отверстий в металле и нарезанию резьбы в СПб из обычной черной стали (S235), жаропрочной стали (0h28N9)
Услуги, оказываемые нашей компанией:
- сверление цилиндрических отверстий;
- нарезанием резьбы;
- зенкерование отверстий;
- рассверливание (увеличение диаметра).
Все эти операции выполняются на радиально-сверлильных станках типа 2М55 до максимального диаметра 50 мм, а так же на мобильном оборудовании с возможностью производить данные операции на месте у заказчика.
Стоимость услуги сверления зависит от следующих факторов:
- диаметра отверстия;
- глубины отверстия;
- марки металла;
Ниже приводим прайс-лист на услугу сверления отверстий в черном металле:
| Цена за 1 отверстие в следующих толщинах | ||||||||
|---|---|---|---|---|---|---|---|---|
| Диаметр отверстия, мм | 1 – 5 | 6 – 10 | 11 – 15 | 16 – 20 | 21 – 25 | 26 – 30 | 31 – 35 | 36 – 40 |
| 1 – 5 | 10 | 10 | 25 | 30 | 35 | 40 | 45 | 50 |
| 6 – 10 | 10 | 10 | 20 | 20 | 20 | 25 | 40 | 45 |
| 11 – 20 | 10 | 15 | 20 | 20 | 20 | 25 | 50 | 50 |
| 21 – 30 | 15 | 20 | 30 | 30 | 35 | 35 | 60 | 65 |
| 31 – 40 | 20 | 35 | 35 | 35 | 40 | 40 | 65 | 75 |
| 41 – 50 | 25 | 40 | 45 | 50 | 50 | 50 | 70 | 80 |
* При условии сверления единичных деталей по сложной разметки – цена согласовывается с Заказчиком
* Цена за сверлекние отверстий свыше 40 мм – цена по согласованию с Заказчиком
Какой размер сверла следует использовать для метчика 1/4 дюйма 20? [2023]
Robert Johnson
Автор:
8 марта 2023 г.
Последнее обновление
Если вы покупаете что-то через наши сообщения, мы может получить небольшую комиссию. Подробнее здесь.
Поделитесь IT
Не прослежитесь, если у вас есть подготовленные инструменты. скорее всего, вы уже повредили свои материалы, поэтому вам стало интересно, какой размер сверла подходит для метчика 1/4″ 20? Узнайте ниже!
Размер сверла для метчика 1/4 дюйма 20
Сверло №7 диаметром 13/64 дюйма (0,203 дюйма) лучше всего подходит для резьбы метчика 1/4 дюйма 20 UNC.
| Screw Size | Drill Bit | Drill Bit Size |
| 1/4″ 20 Tap | #7 | 13/64″ |
| 1/4 ″ 28 Метчик | #3 | 7/32″ |
Нарезание резьбы — довольно простой процесс.
- Болт трудно вкрутить, если отверстие слишком маленькое, потому что резьба будет торчать в центре.
- Возможно, что резьба болта не совпадет с просверленным отверстием, если оно слишком большое.
В зависимости от твердости просверливаемого материала вам может понадобиться сверло с резьбой, размер которого отличается от рекомендуемого.
Стандартное сверло для метчика составляет 75 % для большинства материалов, но если вам нужно более плотное соединение с винтом или болтом, вы можете использовать 50 % стандартного сверла для метчика.
Сталь, нержавеющая сталь и железо являются примерами твердых материалов. Доступны алюминий, пластик, латунь и другие более мягкие материалы. Если вы не уверены, обратитесь к инструкциям производителя, чтобы убедиться, что вы используете сверло для метчика правильного размера.
Нарезание резьбы на 50% тоньше рекомендуется для нарезания резьбы в более твердых материалах.
При использовании сверла с метчиком 50 процентов рекомендуемый размер сверла для метчика 1/4 дюйма 20 составляет 7/32 дюйма.
Размеры сверла для винтов 1/4 дюйма с различной резьбой на дюйм:
Screw Size | Threads Per Inch | Drill Bit Size (75% Thread) | Drill Bit Size (50% Thread) | ||||
1/4 « | 20 | #7 | 7/32 | ||||
1/4« | 9000 28 | 1/4 ‘ | 9000 28 | 1/30003 | #3 | #1 | |
1/4“ | 32 | 7/32 | #1 |
What to Consider При сверлении 1/4″ 20 Метчик
По мнению наших экспертов, число резьб на дюйм играет роль в определении размера используемого сверла.
Чем больше резьбовое отверстие, тем выше резьба на дюйм и тем тоньше должна быть резьба.
Решите, будете ли вы нарезать резьбу на 50% или 75% при сверлении любого типа материала. Если вы можете сначала просверлить кусок обрезка, вы можете лучше понять, как нарезать резьбу в зависимости от твердости материала.
При сверлении металла важно помнить, что подойдет любая дрель.
Поскольку сверла в металле следует вращать медленно, максимальная скорость сверла не обязательно должна быть очень высокой. Высокий уровень крутящего момента может способствовать прохождению более твердых материалов, хотя скорость не имеет значения.
Как сверлить
Определившись с размером используемого сверла, можно приступать к сверлению. При сверлении металла следует использовать как минимум два зажима, чтобы металл не вращался и не поранил вас.
При сверлении чего-либо, особенно металла, обязательно надевайте защитные очки. Удаляемый материал может быть очень острым, что может привести к серьезным повреждениям незакрытых глаз.
Тяжелые рабочие перчатки также являются хорошим вариантом.
Чтобы начать бурение, вам нужно отметить место. Вы можете использовать малярный скотч или малярную ленту, чтобы закрепить ступенчатое сверло на месте и оставить хороший след.
Ступенчатое сверло — это уникальное сверло, разработанное для того, чтобы начинать с маленького отверстия, а затем расширять его до большего. При резке различных видов металлоконструкций и некоторых более твердых пород дерева очень важно понимать, когда и как использовать ступенчатое сверло.
Использование кернера с молотком также хорошо помогает, оставляя выемку для сверла. Всегда используйте твердую подложку при сверлении тонкого или гибкого материала, чтобы избежать его деформации.
Убедитесь, что сверло находится под углом 90 градусов к материалу, с которым вы работаете. Приклеивание и завинчивание болтов может быть затруднено под любым углом.
По возможности используйте сверлильный станок или направляющую для ручной дрели.
Используйте смазочно-охлаждающую жидкость и регулярно поддерживайте остроту сверл, а также не допускайте перегрева сверла.
Как использовать метчики 1/4″ 20
Цель нарезания резьбы – сделать отверстие с резьбой для доступа к винту, поэтому всегда держите болт наготове, чтобы дать вам более четкое представление о том, что вы на правильном пути.
После сверления начального отверстия необходимо удалить заусенцы с края отверстия и устранить все острые края.
Кроме того, фаска в этой точке значительно облегчит нарезание резьбы. Снимать фаски просто со специальными сверлами, хотя вы также можете использовать обычные.
Удалите всю стружку, пыль и другой мусор, скопившийся в отверстии или вокруг него.
Направляющая под углом 90° полезна при установке метчика [1]. Легко наклониться в сторону, прикладывая такое сильное давление вниз к отверстию и инструменту, над которым мы работаем, что приводит к искривлению метчика. Не торопитесь и следуйте инструкциям в учебнике.
Прокалывание
Это метод вбивания резьбы в отверстие. Эта процедура влечет за собой движение вперед на короткое расстояние, а затем обратное направление. Он помогает уберечь метчик или сверло от перегрева или разрушения под действием огромного крутящего момента, необходимого для проникновения в металл.
Наиболее типичная долбёжка включает поворот метчика на полный оборот, а затем на пол-оборота. Чтобы быть еще более осторожным, вы можете сделать полный оборот, полностью вынуть метчик, очистить отверстие, сделать два оборота и повторять до тех пор, пока отверстие не будет полностью нарезано.
Этот метод занимает много времени, но обеспечивает наиболее стабильное нарезание резьбы.
Заключение
Размер резьбы, которую вы будете нарезать, в зависимости от твердости материала, который вы будете сверлить, будет определять размер сверла для метчика 1/4″ 20. Примите решение заблаговременно и, если возможно, протестируйте на ненужном материале, чтобы убедиться, что у вас под рукой есть нужные инструменты.
