Отверстия центровые (источник ГОСТ 14034-74)

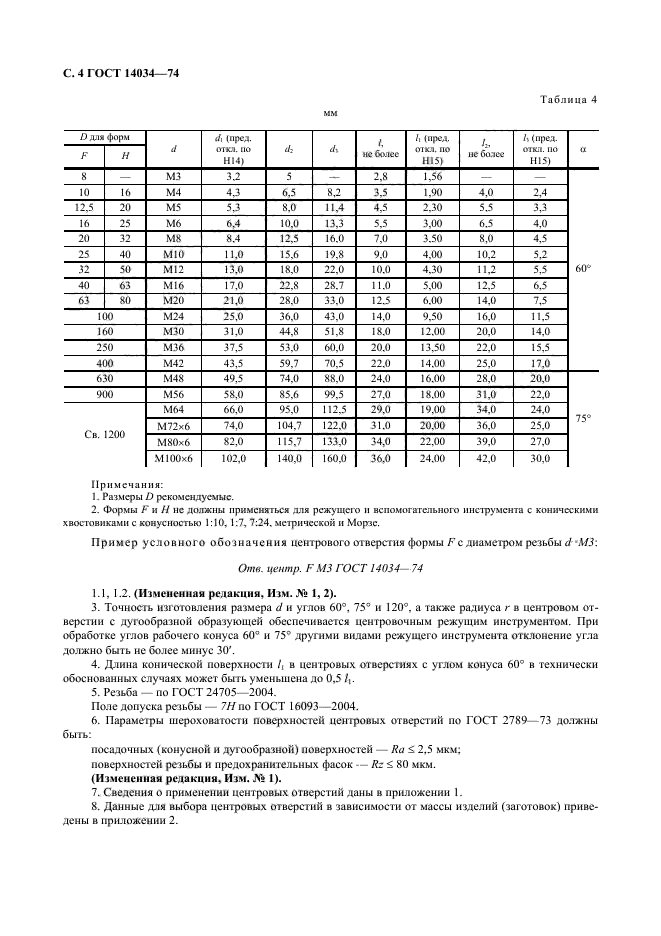

Источник: ГОСТ 14034-74
Центровые отверстия с углом конуса 60°
Форма А
|
Применяемость |
D, мм |
d, мм |
d1, мм |
l, не менее, мм |
l1, мм |
|
|
Номин. |
Пред. |
|||||
|
|
2,0 |
(0,5) |
1,06 |
0,8 |
0,48 |
±IT14/2 |
|
|
2,5 |
(0,63) |
1,32 |
0,9 |
0,60 |
|
|
|
3 |
(0,8) |
1,70 |
1,1 |
0,78 |
|
|
|
4 |
1,0 |
2,12 |
1,3 |
0,97 |
|
|
|
5 |
(1,25) |
2,65 |
1,6 |
1,21 |
±IT15/2 |
|
|
6 |
1,6 |
3,35 |
2,0 |
1,52 |
|
|
|
10 |
2,0 |
4,25 |
2,5 |
1,95 |
|
|
|
14 |
2,5 |
5,30 |
3,1 |
2,42 |
|
|
|
20 |
3,15 |
6,70 |
3,9 |
3,07 |
|
|
|
30 |
4 |
8,50 |
5,0 |
3,90 |
|
|
|
40 |
(5) |
10,60 |
6,3 |
4,85 |
|
|
|
60 |
6,3 |
13,20 |
8,0 |
5,98 |
|
|
|
80 |
(8) |
17,00 |
10,1 |
7,79 |
|
|
|
100 |
10 |
21,20 |
12,8 |
9,70 |
|
|
|
120 |
12 |
25,40 |
14,6 |
11,60 |
|
|
|
160 |
16 |
33,90 |
19,2 |
15,50 |
|
|
|
240 |
20 |
42,40 |
25,0 |
19,40 | |
|
|
360 |
25 |
53,00 |
32,0 |
24,00 |
|
Примечания:
1.
Размеры, заключенные в скобки, применять не рекомендуется.
2. Размеры D рекомендуемые.
3. Типоразмеры, отмеченные цветом, разрешены к применению на большинстве предприятий машиностроения.
Центровое отверстие с дугообразной образующей
Форма R
|
Применяемость |
D, мм |
d, мм |
d1, мм |
l, не менее, мм |
r, мм |
|
|
Наим. |
Наиб. |
|||||
|
|
2,0 |
(0,5) |
1,30 |
1,3 |
1,30 |
1,60 |
|
|
2,5 |
(0,63) |
1,50 |
1,5 |
1,60 |
2,00 |
|
|
3 |
(0,8) |
1,70 |
1,9 |
2,00 |
2,50 |
|
|
4 |
1,0 |
2,12 |
2,3 |
2,50 |
3,15 |
|
|
5 |
(1,25) |
2,65 |
2,8 |
3,15 |
4,00 |
|
|
6 |
1,6 |
3,35 |
3,5 |
4,00 |
5,00 |
|
|
10 |
2,0 |
4,25 |
4,4 |
5,00 |
6,30 |
|
|
14 |
2,5 |
5,30 |
5,5 |
6,30 |
8,00 |
|
|
20 |
3,15 |
6,70 |
7,0 |
8,00 |
10,00 |
|
|
30 |
4 |
8,50 |
8,9 |
10,00 |
12,50 |
|
|
40 |
(5) |
10,60 |
11,2 |
12,50 |
16,00 |
|
|
60 |
6,3 |
13,20 |
14,0 |
16,00 |
20,00 |
|
|
80 |
(8) |
17,00 |
17,9 |
20,00 |
25,00 |
|
|
100 |
10 |
21,20 |
22,5 |
25,00 |
31,50 |
Примечания:
1.
Размеры, заключенные в скобки, применять не рекомендуется.
2. Размеры D рекомендуемые.
3. Типоразмеры, отмеченные цветом, разрешены к применению на большинстве предприятий машиностроения.
Пример условного обозначения центрового отверстия:
К оглавлению
2.1. Центровые отверстия

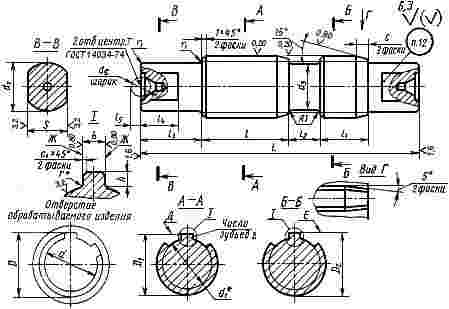

Детали типа тел вращения обрабатывают обычно на токарных сверлильных или расточных станках. В торцах непустотелых деталей (валики, штоки), как правило, имеют место центровые отверстия. Они предназначены для удержания этих деталей при их обработке на токарных станках в специальных устройствах – центрах. Центровые отверстия являются элементами сугубо технологическими, их выполняют по ГОСТ 14034-74. Этот стандарт устанавливает правила изображения и обозначения центровых отверстий на чертежах деталей.
Центровые
отверстия в зависимости от требуемой
точности линейных размеров ступенчатой
заготовки могут иметь различные формы.
И при этом могут различаться методикой
простановки размеров.
Но при обработке деталей на предварительно настроенных станках резцы установлены предварительно на необходимый размер. В зависимости от требуемой точности линейного размера необходимо выбирать соответствующу. форму центровых отверстий с соответствующей простановкой размеров. Центрование заготовок производится на вертикально-сверлильных, токарных, револьверных, специальных 1-о и 2-х сторонних станков (центровочных), на фрезерно-центровочных полуавтоматах и другом оборудовании в зависимости от типа производства.
На фрезерно-центровальных станках сначала фрезеруют торцовую поверхность, как правило с обоих сторон, после чего торец центруют, причём обработка может осуществляться последовательно, параллельно, на станках барабанного типа или с горизонтальным расположением шпинделей. Заготовка в данном случае базируется по наружной поверхности с установкой в призму и упором в торец:
Прогрессивным методом является обработка
с помощью 1-го или 2-х широких резов из
тв.
Сплава установленных вместе с
комбинированным центровочным сверлом,
при чём обработка может осуществляться
с одной стороны или с двух сторон
одновременно.
Базовыми поверхностями при обработке деталей типа стаканов, фланцев, колец и др. могут быть различные поверхности в зависимости от конструктивных форм детали, это означает, что на первых операция в первую очередь обрабатываются те поверхности, которые в дальнейшем будут использованы в качестве технологических баз на большинстве операций. Так например при обработке деталей имеющих ступицу с достаточно большим диаметром и глубиной отверстия, обработка начинается с отверстия (двойная направляющая поверхность) и базового торца (опорная поверхность), а затем на их базе осуществляется большинство технологический операций – шлифовальные сверлильные и др.
На первой операции подготавливается база, затем обрабатывается все поверхности, базируя заготовки по подготовленной базе.
Изготовление
плоских деталей типа дисков, колец,
фланцев, шкивов у которых большая
торцевая поверхность и малая ширина
начинается с обработки базовых торцов
(установочная поверхность) и отверстий,
которые в дальнейшем и будут использоваться
в дальнейшем для базирования.

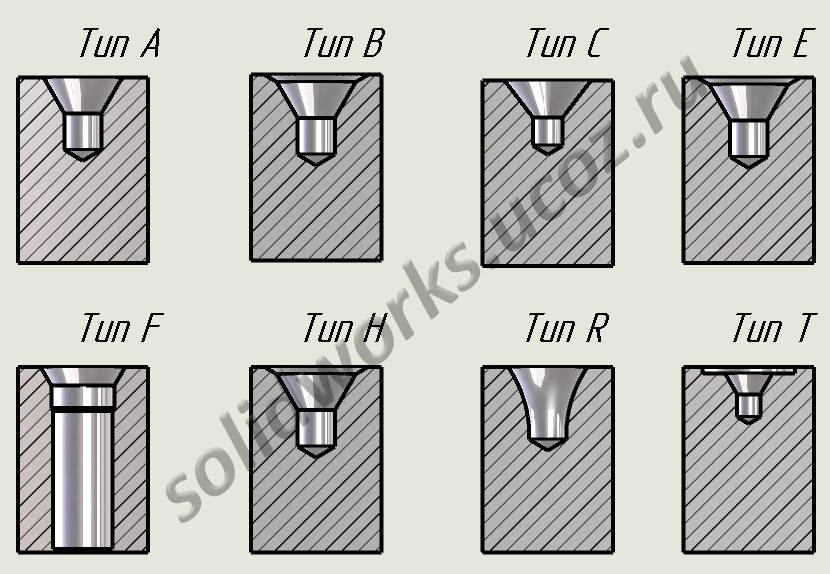

Изображают центровые отверстия упрощенно или условно. В обозначении указывают тип отверстия, размерную характеристику и номер стандарта. Если наличие или отсутствие центровых отверстий в готовой детали недопустимо, наносят знак изображенный. На учебных чертежах центровые отверстия, даже если они имеются в деталях, не изображают и не обозначают.

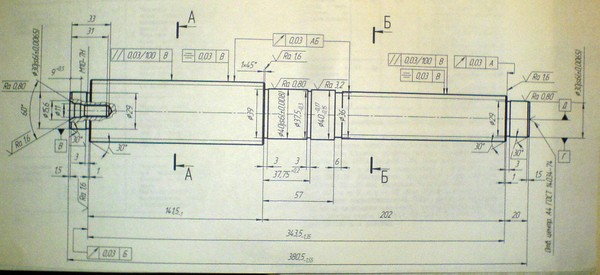

Пример центрового отверстия с метрической резьбой представлен на рисунке 1.
Рисунок 1. Центровое отверстие с метрической резьбой | |||||||||||
Центровое отверстие | Литера | Масса | Масштаб | ||||||||
Изм | Лист | № докум | Подпись | Дата | у | ||||||
Разраб. | |||||||||||
Проверил | |||||||||||
Т. контр | Лист | Листов | |||||||||
МАИ Каф. 904 | |||||||||||
Н. контр | |||||||||||
Утв. | |||||||||||
