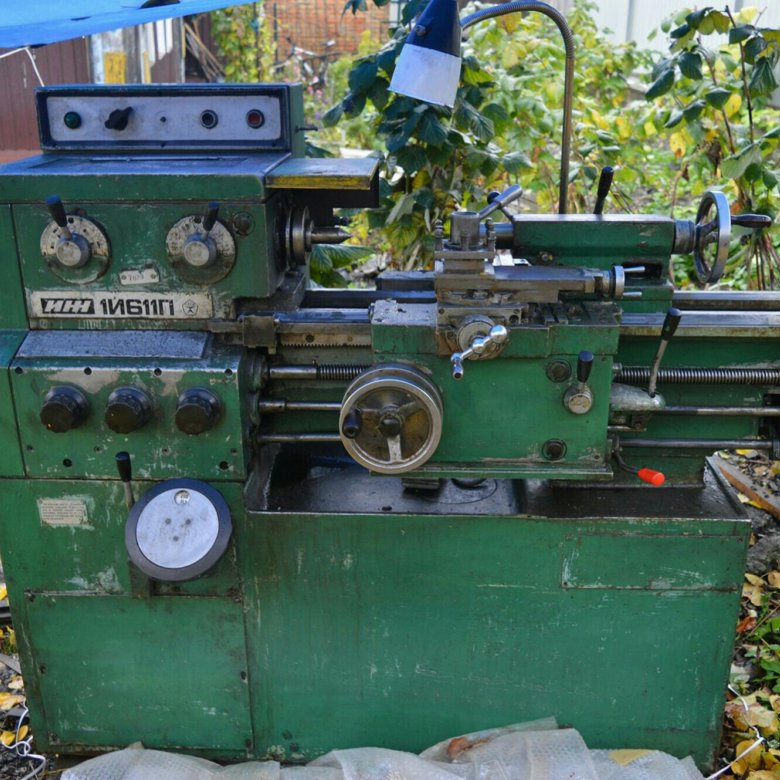

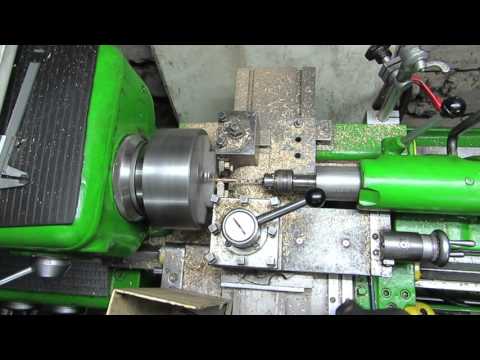

Токарный станок 1П611: описание, характеристики, обзор функций

Для изготовления деталей округлой формы путем центрования либо с использованием патрона требуются аппараты повышенной точности. Токарный станок 1П611 позволяет формировать на металле резьбу любого вида. Он, являясь универсальным устройством, применяется в кустарном производстве и промышленности со второй половины прошлого столетия.

Оглавление:

  1. Описание и возможности
  2. Характеристики
  3. Устройство

Назначение и обзор функций

Технические характеристики делают доступным применение данного механизма для получистовых либо чистовых работ при обработке изделий из цветного и черного металла.

1. Размер 1510x700x1350 см с массой 560 кг, что разрешает вопрос его установки практически в любом помещении.

2. При мощности 1,7кВт диапазон частот вращения шпинделя составляет 33,5-3000 оборотов за минуту. Это дает устройству одинаковые возможности при токарной обработке внутренних или наружных поверхностей болванок, а также их зенкеровании, сверлении, других аналогичных операциях.

3. Однако возможности 1П611 значительно сокращают технические параметры высоты и сечения деталей, которые можно обрабатывать над станиной или суппортом, а также максимально допустимая длина болванок.

4. Токарь может задействовать полный функционал аппарата:

  • при работе в цанговом либо кулачковом патронах;
  • шлифовании заготовок в патроне с центрами;
  • для производства фрезерных работ.

Численность подач с оборотами гарантирует качественную обработку поверхностей ступенчатого или криволинейного профиля разной сложности.

5. Агрегат практически безотказен, не вызывает проблем при токарных работах. Для поддержания повышенных показателей точности заявленных паспортными характеристиками, необходимо регулярно проводить профилактику устройства следя за его техническим состоянием.

6. Основные блоки выполнены аналогично большинству токарно-винторезных механизмов. Износостойкость с прочими параметрами соответствуют ГОСТ18097.93 и ГОСТ8.82 П.

Собираясь купить токарный аппарат данного типа б/у, стоит учесть, что сборка и выпуск модели происходил на нескольких заводах. Производители имели право модифицировать изделие, внося для улучшения параметров изменения допускаемые ГОСТом. Поэтому данные приводимые в технологических таблицах являются усредненными и требуют уточнения.

Выбирая токарно-винторезный станок данного типа надо обратить внимание на следующие данные

ЗначениеОписаниеСпособ определения
Ømax болванкиРасстояние, допускаемое между обрабатываемой деталью и горизонтально расположенной плоскостью станины не должно превышать 0,04 от сечения заготовкиДля вычисления нужно наибольшее расстояние между центрама увеличить в 2 раза
Величина максимальной длиныУказывается при перечислении характеристик агрегатаЕсли б/у механизм не имеет нужного документа, то измерение можно самостоятельно выполнить. Для этого заднюю бабку надо сдвинуть до предела вправо, но стоит учесть, что узел должен находиться на направляющих, не свешиваясь

Кроме того обязательно учитываются: данные о частоте вращений устройства для закрепления заготовки в патроне с размерами его центров, наибольшей высоте устанавливаемого режущего устройства, вес станины со всеми узлами без электрооборудования.

1. Данный токарный станок требует монтажа 2 электрических двигателей:

  • первого для приведения в действие основных механизмов;
  • второй предназначен только для насоса охладителя.

2. У электроустройств независимые друг от друга пусковые переключатели с отдельными механизмами защиты.

3. Мощность электрических движков напрямую зависит от выполняемых функций:

  • число об/мин 3000;
  • главный привод 1,5 (1,7) кВт;
  • насос охладительной системы 120 Вт.

4. Для защиты от короткого замыкания система имеет тепловые реле с магнитными пускателями.

В соответствии с правилами безопасности, применяемыми относительно всех электроустановок, токарный аппарат при монтаже требует обязательного заземления.

Технологические нюансы аппарата

1П611 относится к станкам повышенной точности с фиксированной высотой центров. Он, согласно классификации ЭНИМС, используется при нарезке резьбы или точения заготовок.

  1. При наличии дополнительных инструментов с соответствующей настройкой данный агрегат можно приобрести для использования при фрезеровании либо шлифовке.
  2. Основные параметры оборудования перечисляются в ГОСТ440.57, который к настоящему периоду времени считается недействительным.

Для точения используется стандартный инструментарий.

  • Все типы креплений для выполнения точения сфокусированы в патроне и центрах.
  • При работе происходит перемещение инструментов относительно вращающейся болванки.
  • В состав токарно-винторезного станка 1П611 входят как движущиеся части, меняющие свое месторасположение относительно основания, так и жестко фиксированные блоки.
НаименованиеХарактеристикиНюансы
СтанинаЛитой каркас на сварных тумбах, предназначенный для базирования всех элементов агрегата Обеспечивает устойчивость расположения всех деталей, направления перемещения
БабкаШпиндельнаяСостоящий из механизмов подачи и управления, а также переборных шестерней узел, расположенный слева над станиной. Впереди изнутри опоры установлены подшипники роликовый с упорными. Они принимают радиально-осевые нагрузкиИмеется 14 скоростных ступеней. Конец вала токарного станка соответствует ГОСТ12593-72
ЗадняяНужна при работе с длинномерными болванками и для крепежа дополнительных обрабатывающих устройств. Фиксируется эксцентриковым приспособлением. Для перемещения используется пинольДля поперечного смещения при точении конусов, используются два болта. Гильза для перемещения внутри корпуса крепится зажимными кулачками
СуппортПередвигается по 2 полозьям вдоль станины.
Держатель резцов располагается на верхней каретке или крепится в специальные пазы сзади и сверху салазок
К продольным салазкам снизу присоединяется фартук, сверху — поперечные салазки. Перемещается за счет ходового винта
Тумба с электрооборудованиемВключает в себя электродвигатель, а также редуктор, выполняющий функцию коробки скоростей и используемый для подачСпособствует осуществлению работы механизмов, управлению ими
ГитараНеобходима для формирования разнотипной резьбы. Корпус крепится к шпиндельной бабке, приклону, крышкеОбеспечивает настройку нужных параметров нарезки путем установки разных наборов шестерен

Заготовка на станке токарно-винторезном 1П61 крепится в цанговые патроны или центры. При этом в держателе может устанавливаться до 4 резцов.

При изготовлении конусных деталей допускается разворот задействованных в работе элементов под любым градусом.

Смазка деталей токарно-винторезного станка выполняется в основном с использованием маслопроводящей системы со специальным насосом. Однако определенные части требуют применения шариковых масленок.

Основным документом, который нужно изучить перед тем, как купить токарный аппарат, является его технический паспорт. В нем кроме описания конструкции и технических характеристик должны быть указаны:

  • условия транспортировки, хранения и эксплуатации;
  • требования по устройству фундамента, монтажу;
  • рекомендации наладки и запуска оборудования;
  • различные чертежи соединений, схемы смазки.

Наряду с инструкциями в документацию обязательно входят спецификации на все элементы оборудования, регламентированные в ГОСТ 2.601.2013.

Станок токарно-винторезный повышенной точности 1П611

    Главная /
  1. Справочник
  2. Станки советские, российские, импортные – справочная информация
  3. Станки советские, российские, импортные – справочная информация
  4. Станок токарно-винторезный повышенной точности 1П611

Предназначен для токарной обработки наружных и внутренних поверхностей со ступенчатым и криволинейным профилей различной сложности и нарезания резьб

Технические характеристики станка 1П611

Параметр Значение
Класс точности станка по ГОСТ 8-82 (Н, П, В, А, С)
Наибольший диаметр детали обрабатываемой над станиной, мм 250
Наибольший диаметр детали обрабатываемой над суппортом, мм 145
Наибольшая длина обрабатываемой детали, мм 500
ЧПУ
Пределы частот вращения шпинделя Min/Max, об/мин. 33,5 – 3000
Мощность, кВт 1.7
Габариты, мм 1510_700_1350
Масса, кг 560
Начало серийного выпуска, год 1968
Завод-производитель Одесский станкостроительный завод
