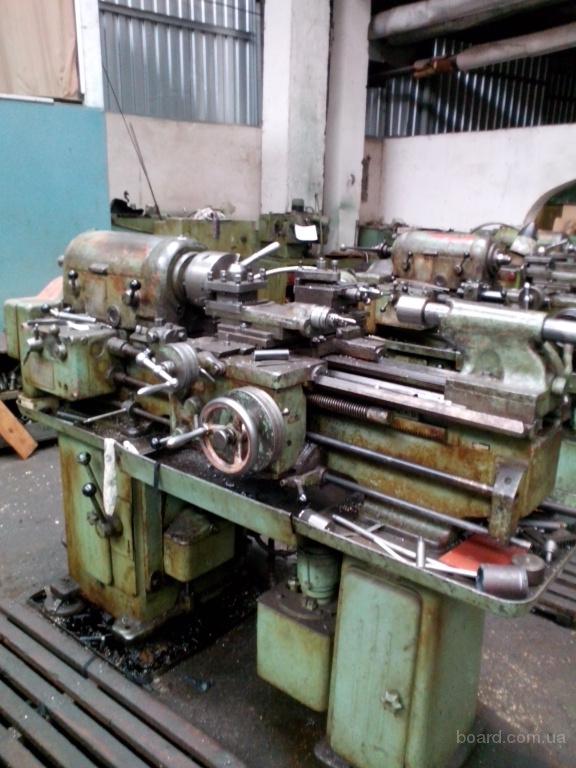

Токарно-винторезный станок ТВ-320

Состояние: Б/У Год выпуска: 1961

Предприятие реализует токарно-винторезный станок ТВ 320.По всем интересующим Вас вопросам – обращайтесь по телефону!

29.09.2022 Курган (Россия)

50 000

Токарный винторезный станок тв-320

Состояние: Б/У Год выпуска: 1980

Токарный винторезный станок ТВ-320ОБОРУДОВАНИЕ НАХОДИТСЯ В Санкт-ПетербургеПОЗВОНИТЕ НАМ СЕЙЧАС! ОТВЕТИМ – СРАЗУ!ПРОВЕРКА НА РАБОТОСПОСОБНОСТЬ – НА МЕСТЕ!__________________________________________-. ..

14.09.2022 Санкт-Петербург (Россия)

95 000

Токарный станок ТВ 4

Состояние: Новый Производитель: Россия (Россия)

В наличии

Токарный станок ТВ 4Полный комплект готов к работе  Отправка тк

13.01.2020 Волгоград (Россия)

285 000

токарный станок ТВ-6

Состояние: Б/У Год выпуска: 1976

Продается (продаю, продам, продажа) б/у токарный станок ТВ-6 (аналог токарно-винторезный, ТВ-4, школьный) Наибольший диаметр устанавливаемый над суппортом, мм: 80; Наибольший диаметр…

05.10.2022 Таганрог (Россия)

Заднюю бабку на станок тв 320 п

Год выпуска: 1969

Куплю заднюю бабку на станок тв 320 п. Год выпуска станка – 1969. Цена договорная.

06.10.2020 Санкт-Петербург (Россия)

Станок тв-320

Состояние: Б/У Год выпуска: 1960 Производитель:

Россия

Станок тв 320, 1960год полностью готов к работе

01.03.2022 Челябинск (Россия)

90 000

токарный станок тв 16

Состояние: Новый Производитель: СССР (Россия)

В наличии

Продам токарный станок тв 16-класс точности – ТУ ТВ-16-0001;наибольшие диаметры заготовки над станиной 160 мм над суппортом 99мм;максимальная длина заготовки в центрах (РМЦ) – 250мм наибольшая…

05.08.2022 Москва (Россия)

30 000

Токарно-винторезный станок ТВ-320.

Состояние: Б/У

Токарно-винторезный станок модель ТВ-320 г/в. 1968. В наличии 2шт. Станок с малой эксплуатацией. Локация Башкирия, г.Уфа. Подробная информация по запросу. Цена по договоренности с учетом демонтажа…

28.05.2019 Уфа (Россия)

Токарный станок ТВ 200

Состояние: Б/У Год выпуска: 1957 Производитель: Россия

 Токарный станок по дереву ТВ 200 М, 1957 года.Станок модели ТВ 200 имеет станину с двумя тумбами. Левая бабка станка называется передней бабкой. В передней бабке смонтирован шпиндель станка….

14.10.2020 Орел (Россия)

170 000

Токарный станок тв 6, твш 3

Состояние: Б/У Год выпуска: 1985 Производитель: Ростов (Россия)

Токарный станок по металлу тв 6, твш 3.



10.05.2019 Мичуринск (Россия)

55 000

Токарный станок ТВ-6

Состояние: Б/У Год выпуска: 1980 Производитель: Россия

Продам токарный станок в идеальнейшем техническом состоянии. Станок работает от сети 220в (от обычной розетки) потребляя электроэнергии при этом не больше электрочайника. Станок полностью обслужен….

03.10.2022 Санкт-Петербург (Россия)

28 000

Токарный станок тв-4

Состояние: Новый

В наличии

Токарный станок идеальное состояние полном комплектации

14.09.2022 Москва (Россия)

50 000

Предлагаю токарный станок ТВ-4

Состояние: Б/У Год выпуска: 2012

Технические характеристики:Станки модели тв-4 является настольным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ в мастерских школ для политехнического. ..

03.10.2022 Таганрог (Россия)

Токарный станок ТВ-4,ТВ-6

Состояние: Б/У

Куали тв 4 или тв 6 в рабочем состоянии

15.07.2018 Москва (Россия)

Токарный станок – ТВ-7М

Состояние: Б/У Год выпуска:

1970 Производитель: Россия

Состояние идиальное.Польский высокоточный патрон 125мм.Обсалютно никаких вложений не требует, подключили и работаете, работает от 220 но можно без проблем и на 380. Станина ровная, люфтов нету ,…

03.10.2022 Ростов-на-Дону (Россия)

40 000

токарный станок тв 4

Состояние: Б/У Год выпуска: 1968 Производитель: Россия

Пишите на вацап если тут не отвечаю продольные -шлифованыпоперечные и малая продольная-без выработкипродольная точность -0,01/100ммпоперечная точность -0,01/100ммвсе сопрягающиеся плоскости. ..

14.09.2022 Москва (Россия)

37 000

Популярные категории

Да кстати, на портале ProСтанки выбор предложений по токарному станку ТВ 320 почти как на Авито и TIU

Видео токарного станка ТВ 320

Технические характеристики токарного станка ТВ-320

Токарно-винторезный станок ТВ-320 имеет давнюю историю, его массовый выпуск начался в середине прошлого столетия. Этот высокоточный агрегат предназначен для токарной обработки разнообразных плоскостей, включая нарезку резьбы.

Содержание

• Описание и конструктивная особенность станка
• Технический потенциал металлообрабатывающего станка
• Особенности станины токарного агрегата ТВ-320
• Электрооборудование токарного агрегата

Описание и конструктивная особенность станка

Основные части токарного станка

Установка ТВ-320 – высокооборотный аппарат особого предназначения. От подобных приборов практично отличается тем, что станок позволяет использовать свои технические характеристики на максимальном значении, при обрабатывании металлических заготовок в высокооборотном режиме.

Кроме того, на станке предусмотрено выполнение нескольких операций, включая точение. Высокооборотный режим работы – главный «козырь» эффективности токарного станка.

Универсальный агрегат ТВ-320 применяется для осуществления широкого спектра действий:

• создание инструментария;
• изготовление различных устройств;
• нарезание резьбы;
• обтачивание конусообразных поверхностей.

Расположение основных узлов и механизмов токарной установки выполнено в стандартном варианте, но к тому же агрегат имеет неформатную систему скоростного точения деталей и замещение подач без остановки технического оснащения.

Главные узлы токарного станка ТВ-320 размещены на опорной станине, которая произведена из чугуна. От этой основной опоры зависит хорошая стойкость токарного станка. Устройство ТВ-320 причисляется к категории устройств, которые возделывают металлические изделия увеличенной точности. Конструкционная составляющая токарного агрегата выполнена с учетом этого параметра.

Среди главных технических характеристик металлорежущего станка ТВ-320, выделяют:

• Возможность применения двух резцов. Конструктив поддерживающего узла допускает смену положения держателя резцов в разных направлениях. Дополнительно, суппорт токарного агрегата может находиться за осью центров.
• Вспомогательный гарнитур. В станке можно установить дополнительные приспособления, вследствие которых выполняется обработка изделий в центрах, патроне либо цангах.
• Монтаж патронов с поперечником 120 и 150 мм. На токарном станке предусмотрено три болта для жесткого крепежа.

Конструкция резца

Чтобы снизить трение металлических поверхностей, в установке зафиксированы специальные подшипники скольжения из бронзы. Кроме того, в токарном станке имеется независимый смазочный пункт, работающий от электромотора.

Среди явных изъянов токарной установки можно выделить лишь нехватку запасных деталей при ремонте. Их поиск осуществляют на старых производственных участках, где эксплуатировался этот тип токарных агрегатов.

Технический потенциал металлообрабатывающего станка

В соответствии с паспортом, токарный агрегат обладает следующими техническими возможностями:

• максимальное значение обрабатываемых изделий составляет – 320 мм;
• допустимая длина возделываемой заготовки – 500 мм;
• уровень центров над несущей станиной – 155 мм;
• число скоростей вращения основного вала – 18;
• численность подач: 16 – перпендикулярных, 16 – осевых;
• скорость оборотов шпиндельного механизма – 36–2000 обор/мин;
• поперечник шпиндельного проема – 260 мм;
• численность нарезки метрических резьб – 19;
• минимальный и максимальный шаг резьбы – 0,25/5;
• группа точности, в соответствии с ГОСТом – Н;
• масса оборудования – 900 кг;
• параметры установки, мм — 1800х950х1250.

Особенности станины токарного агрегата ТВ-320

Вся конструктивная оснастка станка располагается на чугунном основании, которое имеет коробчатую конфигурацию. В верхнем участке главной опоры оборудования размещены 4 направляющие, три из которых призматические, а одна – плоская. Они установлены на двух чугунных стойках. По призматическим направляющим перемещается поддерживающий узел (суппорт) агрегата, а по остальным задняя бабка.

В левой тумбе опоры располагается блок скоростей токарного агрегата, отдел с электрооборудованием, электропривод, резервуар для охладителя.

Устройство шпиндельной бабки агрегата

Передний узел токарного станка ТВ-320 сделан из чугуна способом литья. В лицевой области токарного станка размещен узел перебора скоростных режимов, а в оборотной части – активный механизм блока подач, функционирующий в нескольких (прямое, обратное) направлениях.

Нагрузка реза, влияющая на шпиндельный механизм по его базисной точке, принимается упорным подшипником.

Компоненты шпиндельной системы должны обладать определенными свойствами:

• расстояние между звеньями заднего оплота – 0,01– 0,015 мм;
• промежуток промеж подшипника и полого вала в поперечном направлении – 0,015–0,03 мм.

Узел агрегата, посредством которого осуществляется изменение подачи, располагается в левой области шпиндельной бабки. Регулировка подшипников качения этого узла выполняется с помощью индивидуальных гаек.

Механический держатель для резцов (суппорт агрегата)

Предназначение поддерживающего узла в токарном станке заключается в решение двух дилемм:

• на приспособление можно закрепить режущий инструментарий;
• передвижение токарного реза в продольном и поперечном направлениях.

Продольное передвижение бывает ручным либо механическим. Внутри конструкции предусмотрены два Т-образных паза для монтажа добавочного реза. Перпендикулярное передвижение осуществляет каретка из резцовых салазок, а уровень регулируется посредством двух упоров – шарикового и поперечного вида.

Назначение фартука токарного агрегата

Располагается с лицевой стороны. Специальная оснастка позволяет уберечь устройство от аварийной ситуации, когда происходит внезапный пуск рабочего ролика и винта.

Активная позиция маточной гайки напрямую связана с расположением рукояти, которая отвечает за перевод подач. Данное включение возможно лишь, когда рукоять расположена в средней точке.

При появлении перегрузок в токарной системе во время обработки болванок срабатывает аварийное отключение подачи, которое называют устройством падающего червяка.

Функции блока оборотов агрегата

Через коробку скоростей передается вращательное действие от главного электродвигателя к шпиндельному механизму. На 3 валах блока имеется два коробки шестерен, которые обеспечивают девять скоростей вращения шпинделя. Можно контролировать натяжку ремней, передающих вращательные движения, посредством передвижения корпуса блока скоростей по особым пазам. Если возникает цель передвинуть коробку, то следует ослабить фиксирующие болты.

Чтобы ролики легче претерпевали нагрузки, для этого в их основании размещены подшипники (шарикового и роликового типа), промежуток в которых контролируется особыми винтами и гайконарезными соединениями.

Типовая комплектация станка ТВ-320 предоставляет возможность наносить резьбу метрического типа. Чтобы нанести другой вид резьбы потребуется установка вспомогательных шестерен. Комплект специальных зубчатых колес подбирается на основании таблицы, расположенной на гитаре.

Устройство задней бабки агрегата

Единственный метод осевого передвижения – только вручную. Иногда возникают ситуации, когда необходимо при возделывании длинных болванок поддержать их правый край и зафиксировать режущий инструментарий эксцентриковым механизмом.

Если перемещать бабку в поперечном направлении, то можно обрабатывать детали с конусной поверхностью. В свою очередь, продольное передвижение регулируется винтом и соединительной гайкой. Винт вращается маховиком. За положение пиноли отвечают два клеммных сухаря, связанных с регулирующей рукоятью.

Электрооборудование токарного агрегата

На металлообрабатывающем станке рассматриваемого типа размещается два электродвигателя. Каждый выполняет определенную либо дополнительную функцию:

• Основной электропривод. Его мощность составляет 2,8 кВт. Играет роль привода шпиндельного механизма станка.
• Вспомогательный электромотор. Он устанавливается в электронасос. Предназначается для результативного охлаждения механизмов токарного станка. Мощность двигателя равна 0,125 кВт.

Несмотря на некоторые видимые изъяны оборудования, токарный станок ТВ-320, включая самодельный вариант, считается весьма востребованным среди мастеров своего дела, даже спустя несколько десятилетий после прекращения серийного выпуска агрегата.

Видео: Обзор, смазка станка ТВ-320

технические характеристики, паспорт, гитара сменных шестерен

Немного истории

Токарный станок ТВ-16 начали выпускать в послевоенное время. Производство было налажено на нескольких комбинатах. Верстак относится к настольному типу, разработан на базе чешских аналогов. Хотя сейчас станок не выпускается, он до сих пор используется частными мастерскими, а также для обучения молодых специалистов в учебных заведениях.

Изготавливались ТВ-16 в нескольких странах бывшего Советского Союза (Украине, России, Белоруссии, Казахстане). Все верстаки имели идентичные характеристики, отличались только по форме литья остова. Далее рассмотрим более подробно параметры и устройство агрегата.

Конструкция

Для повышения уровня надежности оборудования его тумба сделана из листовой толстостенной стали, имеющей вспомогательные ребра жесткости. Подобная конструкция дает возможность по максимуму компактно расположить управляющие части и ключевые узлы рассматриваемого токарного станка.

Основной частью устройства считается тумба. Сзади находится электрический двигатель. Он служит для привода бабки шпинделя. Спереди расположен управляющий блок: клавиши пуска/отключения/активирования реверсии. В тумбе установлено все электрическое оснащение. Для выполнения профилактических работ и ремонта нужно открывать дверцу доступа.

Станок токарный ТВ 4 заключает в себе следующие главные компоненты:

• Передняя бабка. Монтирована в левой области станины. Для изменения скоростей к ней подсоединяется коробка. Конструкция бабки и коробки общая. Передача шпиндельного вращения осуществляется посредством патрона с тремя кулачками;
• Передаточный агрегат. Служит для того, чтобы передавать вращение от шпиндельного блока коробке скоростей. Передаточное отношение этого токарного станка равняется одной четвертой. Конструктивной особенностью считается то, что невозможно монтировать другие пары шестеренок. Передаточное отношение – константная величина;
• Коробка скоростей. Для того чтобы регулировать уровень подачи, нужно проворачивать специальную рукоятку. Валик и ходовой винт не могут одновременно вращаться. Корыто, которое располагается вверху, предназначается для того, чтобы подавать смазочное средство.

При обработке детали инструментом, закрепленным в резцедержателе, нужно следить за объемом специальной жидкости, обеспечивающей смазывание коробки скоростей. В корыте всегда должен быть необходимый минимум смазки. Если смазочной жидкости не будет, шестеренки могут перегреться и сломаться при использовании токарного станка по металлу.

Для наглядности в передней части устройства имеется таблица, в которой указаны допустимые обороты. Это дает возможность подобрать подходящий режим работы перед началом работы с деталью.

Устройство

Рассматривать устройство станка ТВ 320П следует поэлементно, так как каждый функциональный узел, элемент конструкции специально проектировался так, чтобы обеспечивать уникальные характеристики оборудования.

Агрегат построен по классической схеме, расположение и функционал отдельных узлов знакомы как квалифицированному оператору, так и техническим специалистам. В конструкцию входят:

• коробка передач, изменяющая обороты шпинделя;
• коробка передач для изменения скорости подачи;
• узел передней бабки со шпинделем;
• блок задней бабки с мобильной пинолью;
• привод подачи;
• фартук, обеспечивающий передачу крутящего момента на механику суппорта;
• привод охлаждающего контура;
• каретка суппорта.

Отдельные узлы станка имеют особенности, которые гарантируют качество обработки при высоких оборотах, обеспечивают стабильность рабочих процессов.

Станина

Одна из задач, решаемых станиной — обеспечение высокой устойчивости станка, жесткости его конструкции. Данный элемент выполнен из чугуна, представляет собой две вертикальные стойки. К особенностям станины относятся:

• наличие диагональных ребер жесткости внутри каждого блока;
• расположение по верхней части четырех направляющих, три из которых имеют призматическую форму.

Данная деталь станка изготавливается методом литья. В левой части станины монтируется коробка скоростей для переключения оборотов шпинделя во время операций точения. Здесь же монтируется электрошкаф, двигатель с защитой в виде кожуха, бачок с эмульсией.

Передняя шпиндельная бабка

Прочная оболочка данного узла — чугунная отливка. В ее передней части монтируется механика изменения скоростей вращения шпинделя. В задней части — переключатель хода (прямой и обратный).

Блок шпинделя — пустотелая трубка с конусной шейкой в передней части. Она устанавливается на подшипник скольжения, в задней части — на радиально-упорном подшипнике высокого класса точности.

Такой вариант конструкции позволяет нейтрализовать изгибающие воздействия, оказываемые клиноременной передачей. Для принятия усилий резания — предусмотрена установка упорного подшипника.

Суппорт

Блок суппорта предназначен для установки и надежной фиксации резца (основного рабочего органа). Данный узел также отвечает за его продольную, поперечную подачу. Суппорт состоит из нескольких функциональных частей:

• каретки;
• поперечных салазок;
• поворотного узла;
• верхних салазок.

В станке ТВ 320П реализовано несколько методов перемещения суппорта. Это делается как вручную, вращением колеса, так и механически, передачей момента вращения на приводной винт.

На суппорте предусмотрена установка дополнительного блока резцов на Т-образные пазы. Для ограничения перемещения салазок поперечного типа — в конструкции используются концевые упоры.

Фартук

Задача фартука — передавать момент вращения привода и вала каретки на узел суппорта. В механике функционального блока предусмотрены меры защиты. В частности:

• механика падающего червяка отключает подачу при превышении критического значения нагрузки на валу;
• предусмотрена защит от одновременной активации винта и ходового валика.

Защита предусматривает блокировку работы в случае как превышения нагрузки, так и резкого падения оборотов при заклинивании, заедании резца.

Коробка скоростей

В конструкции коробки скоростей три вала и два тройных блока шестерен. Узел обеспечивает переключение 9 скоростей, предусмотрена возможность регулировки положения (смещения по пазам). Для этого следует ослабить крепежные болты и позиционировать коробку при помощи специального винта.

В конструкции данного элемента использованы шариковые и роликовые подшипники. Их расположение гарантирует нейтрализацию осевых и радиальных сил, действующих на валы коробки. Чтобы установить штатные (приведенные в инструкции к оборудованию) зазоры подшипников — следует провести регулировку предназначенными для этой цели винтом и гайкой.

Задняя бабка

Особенности задней бабки заключены в возможности продольного, поперечного смещения, регулировке положения пиноли. Данный элемент конструкции работает не только как поддержка, когда производится токарка длинных заготовок. Есть возможность закрепления режущего и иного инструмента (например, метчиков или плашек) для выполнения определенного набора операций.

При точении конусных поверхностей — механика поперечного смещения бабки становится крайне полезной. Позиционирование в продольном направлении осуществляется перемещением узла по направляющим и фиксация при помощи гайки.

Конструктивные особенности станка

ТВ 320 изготовлен по классической схеме токарного винторезного аппарата. Однако есть в нем ряд серьезных конструктивных отличий от аналогов.

Стальные панельные радиаторы были изобретены в конце прошлого века. Этому способствовали новые разработки в технологии производства стальных листов, сварки, покраски. Потребители желали получить радиатор с более высокими характеристиками, нежели «чугунина». Стальные радиаторы начали отвоевывать свою нишу в сегменте отопительного оборудования.

Во-первых, это уже упомянутые выше система скоростной заточки и изменение подач без прерывания работы. Также к особенностям строения этой высокоточной машины относятся:

• Установка одновременно двух резцов с изменением положения;
• Крепление на планшайбу патронов толщиной 120 и 150 мм;
• Наличие подшипников скольжения, ограничивающих трение;
• Автономная система подачи масла;

В конструкции также предусмотрены возможности экстра-комплектации.

Строение передней и задней бабки станка

Передняя бабка (она же шпиндельная) изготовлена из чугуна, цельнолитая. Сам шпиндель выглядит как полая изнутри трубка с конусообразной шейкой. На переднем плане находится регулятор скоростей, а сзади – механизм привода и реверсированного управления подачами. При этом переключении подачи не влияет на вращение шпинделя.

Передняя опора снабжена подшипником скольжения. В задней опоре находится радиально-упорный подшипник высокой точности. Кроме того, устройство имеет упорный подшипник. На него оказывает действие сила резки.

Два маленьких отверстия на стенке передней бабки служат для контроля за насосом масла. Если масло не показывается в «глазках», это говорит о нарушении работы насоса или засорении фильтра.

Предназначение задней бабки – создавать опору для центральной части, которая поджимает заготовку. Также для токарного станка ТВ320 задняя бабка – оправка для фиксации инструмента. Перемещение исключительно ручное. К станине бабку крепят посредством эксцентрикового механизма.

Чтобы затачивать конусы, устройство двигают в поперечном направлении. Поворот винта, работающего от маховика, приводит бабку в продольное движение. Внутреннюю пиноль держат два сухарика, связанных с регулирующей рукояткой.

Устройство суппорта

Суппорт фиксирует и подает режущий инструмент. Его конструкция такова:

1. Каретка.
2. Поворотный элемент.
3. Верхние и поперечные салазки.

Каретку можно приводить в движение по направляющим профилям механикой или вручную. Перемещается она и продольно, и поперечно.

Верхние салазки управляются только от рукоятки. На поперечные салазки в специальные пазы можно монтировать дополнительный держатель резца. Два специальных упора служат регуляторами уровня движения поперечных салазок. Один контролирует величины, другой – серийную работу и резьбовую выточку.

Поворотный механизм вращается в обоих направлениях от поперечных салазок. Когда нужное положение найдено, механизм крепят гайкой с болтами.

Фартук станка

Задача фартука – передавать вращение от винта хода и ходового валика на суппорт. Это приспособление размещено на передней стенке токарного агрегата. Механизм в суппорте предотвращает поломку в случае, если винт и валик включаются одновременно.

Фартук обеспечен автоматикой для выключения при перегрузке. Такое может произойти при повышении силы резки или если «заел» инструмент. В этих ситуациях подключается система «падающий червяк» и останавливает фартук.

Устройство коробки скоростей

Работа коробки скоростей винторезного станка заключается в передаче оборотов от основного электромотора на узел шпинделя. Вращается шпиндель на 9 разных скоростях, благодаря конструкции коробки (два блока шестерен, три вала).

Если немного «отпустить» фиксирующие болты, коробка сможет двигаться. Передвигая ее по пазам, можно натягивать или ослаблять ремни, это и меняет обороты шпинделя.

В подшипниках опор валов есть зазоры, которые можно увеличить или уменьшить гайками и винтами. Величина этих зазоров влияет на то, как коробка выдержит нагрузки.

Базовая оснастка ТВ 320 направлена на вытачивание метрических резьб. Чтобы резать остальные виды, необходимы еще шестерни. Какие именно – указано в таблице на крышке гитары.

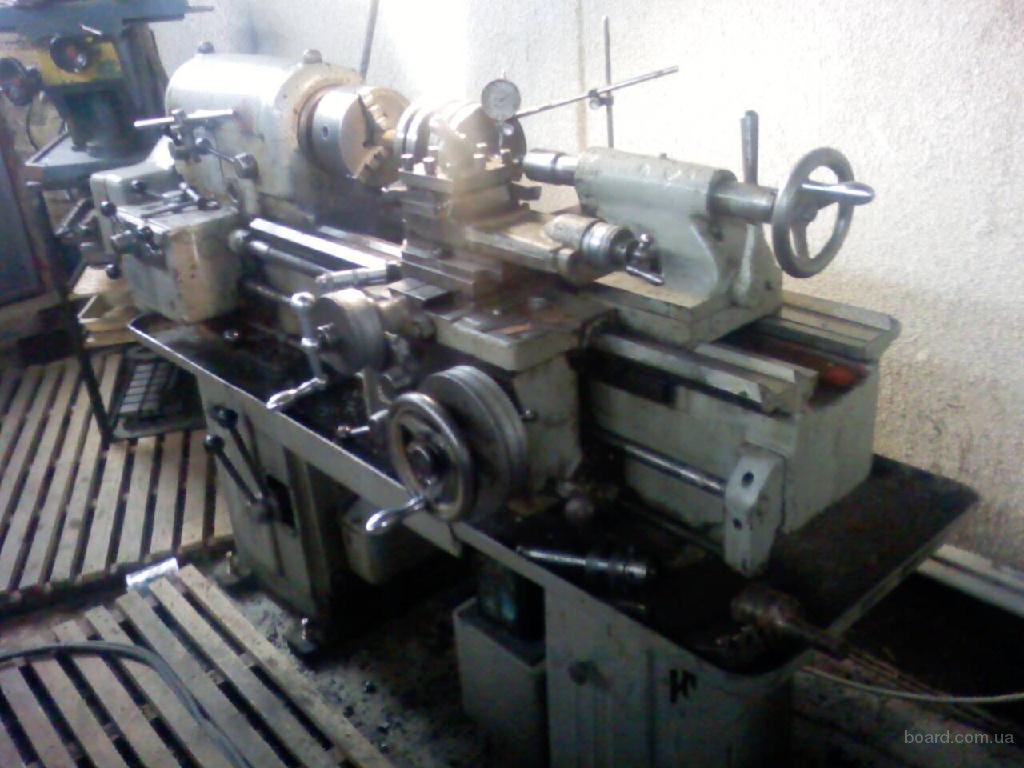

Устройство

Рассматривать устройство станка ТВ 320П следует поэлементно, так как каждый функциональный узел, элемент конструкции специально проектировался так, чтобы обеспечивать уникальные характеристики оборудования.

Агрегат построен по классической схеме, расположение и функционал отдельных узлов знакомы как квалифицированному оператору, так и техническим специалистам. В конструкцию входят:

• коробка передач, изменяющая обороты шпинделя;
• коробка передач для изменения скорости подачи;
• узел передней бабки со шпинделем;
• блок задней бабки с мобильной пинолью;
• привод подачи;
• фартук, обеспечивающий передачу крутящего момента на механику суппорта;
• привод охлаждающего контура;
• каретка суппорта.

Отдельные узлы станка имеют особенности, которые гарантируют качество обработки при высоких оборотах, обеспечивают стабильность рабочих процессов.

Станина

Одна из задач, решаемых станиной — обеспечение высокой устойчивости станка, жесткости его конструкции. Данный элемент выполнен из чугуна, представляет собой две вертикальные стойки. К особенностям станины относятся:

• наличие диагональных ребер жесткости внутри каждого блока;
• расположение по верхней части четырех направляющих, три из которых имеют призматическую форму.

Данная деталь станка изготавливается методом литья. В левой части станины монтируется коробка скоростей для переключения оборотов шпинделя во время операций точения. Здесь же монтируется электрошкаф, двигатель с защитой в виде кожуха, бачок с эмульсией.

Передняя шпиндельная бабка

Прочная оболочка данного узла — чугунная отливка. В ее передней части монтируется механика изменения скоростей вращения шпинделя. В задней части — переключатель хода (прямой и обратный).

Блок шпинделя — пустотелая трубка с конусной шейкой в передней части. Она устанавливается на подшипник скольжения, в задней части — на радиально-упорном подшипнике высокого класса точности.

Такой вариант конструкции позволяет нейтрализовать изгибающие воздействия, оказываемые клиноременной передачей. Для принятия усилий резания — предусмотрена установка упорного подшипника.

Суппорт

Блок суппорта предназначен для установки и надежной фиксации резца (основного рабочего органа). Данный узел также отвечает за его продольную, поперечную подачу. Суппорт состоит из нескольких функциональных частей:

• каретки;
• поперечных салазок;
• поворотного узла;
• верхних салазок.

В станке ТВ 320П реализовано несколько методов перемещения суппорта. Это делается как вручную, вращением колеса, так и механически, передачей момента вращения на приводной винт.

На суппорте предусмотрена установка дополнительного блока резцов на Т-образные пазы. Для ограничения перемещения салазок поперечного типа — в конструкции используются концевые упоры.

Фартук

Задача фартука — передавать момент вращения привода и вала каретки на узел суппорта. В механике функционального блока предусмотрены меры защиты. В частности:

• механика падающего червяка отключает подачу при превышении критического значения нагрузки на валу;
• предусмотрена защит от одновременной активации винта и ходового валика.

Защита предусматривает блокировку работы в случае как превышения нагрузки, так и резкого падения оборотов при заклинивании, заедании резца.

Коробка скоростей

В конструкции коробки скоростей три вала и два тройных блока шестерен. Узел обеспечивает переключение 9 скоростей, предусмотрена возможность регулировки положения (смещения по пазам). Для этого следует ослабить крепежные болты и позиционировать коробку при помощи специального винта.

В конструкции данного элемента использованы шариковые и роликовые подшипники. Их расположение гарантирует нейтрализацию осевых и радиальных сил, действующих на валы коробки. Чтобы установить штатные (приведенные в инструкции к оборудованию) зазоры подшипников — следует провести регулировку предназначенными для этой цели винтом и гайкой.

Задняя бабка

Особенности задней бабки заключены в возможности продольного, поперечного смещения, регулировке положения пиноли. Данный элемент конструкции работает не только как поддержка, когда производится токарка длинных заготовок. Есть возможность закрепления режущего и иного инструмента (например, метчиков или плашек) для выполнения определенного набора операций.

При точении конусных поверхностей — механика поперечного смещения бабки становится крайне полезной. Позиционирование в продольном направлении осуществляется перемещением узла по направляющим и фиксация при помощи гайки.

Устройство и технические характеристики токарного станка ТВ-320

Универсальный токарный станок ТВ-320, на котором можно выполнять различные технологические операции по обработке заготовок из металла, относится к категории высокооборотистого оборудования, используемого преимущественно для оснащения инструментальных и приборостроительных предприятий.

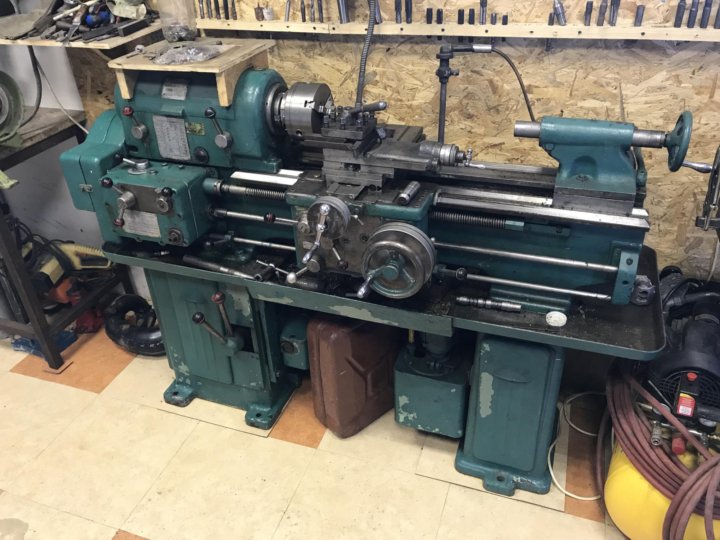

Внешний вид станка ТВ-320

Обработка на ТВ-320 может выполняться инструментом, закрепленным на переднем или на заднем резцедержателе. Такой механизм устанавливается на суппорте, если в этом возникает необходимость.

Характеристики данного агрегата позволяют выполнять обработку с помощью скоростного точения, а также комбинировать технологические операции. В конструкции ТВ-320 имеется особый механизм, при помощи которого можно изменять параметры подачи, не останавливая станок.

Существует несколько модификаций токарного станка рассматриваемой модели, к ним относятся:

• ТВ-4;
• ТВ-6;
• ТВ-16.

Агрегат ТВ-320 разработан прежде всего для использования в условиях массового производства. Все основные узлы и конструкции расположены согласно классической схеме. Отличительная черта – наличие системы быстрого точения заготовок. Также есть и другие особенности:

• возможна смена подачи без остановки оборудования;
• станок имеет повышенный запас прочности;
• станина изготовлена из высококлассного чугуна.

Все это объясняет высокую производительность и долгий срок службы токарного станка ТВ-320

Особенности станины токарного агрегата ТВ-320

Фрезерный станок 676: краткое описание, технические характеристики. фрезы по металлу для фрезерного станка

Вся конструктивная оснастка станка располагается на чугунном основании, которое имеет коробчатую конфигурацию. В верхнем участке главной опоры оборудования размещены 4 направляющие, три из которых призматические, а одна – плоская. Они установлены на двух чугунных стойках. По призматическим направляющим перемещается поддерживающий узел (суппорт) агрегата, а по остальным задняя бабка.

В левой тумбе опоры располагается блок скоростей токарного агрегата, отдел с электрооборудованием, электропривод, резервуар для охладителя.

Устройство шпиндельной бабки агрегата

Передний узел токарного станка ТВ-320 сделан из чугуна способом литья. В лицевой области токарного станка размещен узел перебора скоростных режимов, а в оборотной части – активный механизм блока подач, функционирующий в нескольких (прямое, обратное) направлениях.

Нагрузка реза, влияющая на шпиндельный механизм по его базисной точке, принимается упорным подшипником.

Компоненты шпиндельной системы должны обладать определенными свойствами:

• расстояние между звеньями заднего оплота – 0,01– 0,015 мм;
• промежуток промеж подшипника и полого вала в поперечном направлении – 0,015–0,03 мм.

Узел агрегата, посредством которого осуществляется изменение подачи, располагается в левой области шпиндельной бабки. Регулировка подшипников качения этого узла выполняется с помощью индивидуальных гаек.

Механический держатель для резцов (суппорт агрегата)

Предназначение поддерживающего узла в токарном станке заключается в решение двух дилемм:

• на приспособление можно закрепить режущий инструментарий;
• передвижение токарного реза в продольном и поперечном направлениях.

Продольное передвижение бывает ручным либо механическим. Внутри конструкции предусмотрены два Т-образных паза для монтажа добавочного реза. Перпендикулярное передвижение осуществляет каретка из резцовых салазок, а уровень регулируется посредством двух упоров – шарикового и поперечного вида.

Назначение фартука токарного агрегата

Располагается с лицевой стороны. Специальная оснастка позволяет уберечь устройство от аварийной ситуации, когда происходит внезапный пуск рабочего ролика и винта.

Активная позиция маточной гайки напрямую связана с расположением рукояти, которая отвечает за перевод подач. Данное включение возможно лишь, когда рукоять расположена в средней точке.

При появлении перегрузок в токарной системе во время обработки болванок срабатывает аварийное отключение подачи, которое называют устройством падающего червяка.

Функции блока оборотов агрегата

Через коробку скоростей передается вращательное действие от главного электродвигателя к шпиндельному механизму. На 3 валах блока имеется два коробки шестерен, которые обеспечивают девять скоростей вращения шпинделя. Можно контролировать натяжку ремней, передающих вращательные движения, посредством передвижения корпуса блока скоростей по особым пазам. Если возникает цель передвинуть коробку, то следует ослабить фиксирующие болты.

Чтобы ролики легче претерпевали нагрузки, для этого в их основании размещены подшипники (шарикового и роликового типа), промежуток в которых контролируется особыми винтами и гайконарезными соединениями.

Типовая комплектация станка ТВ-320 предоставляет возможность наносить резьбу метрического типа. Чтобы нанести другой вид резьбы потребуется установка вспомогательных шестерен. Комплект специальных зубчатых колес подбирается на основании таблицы, расположенной на гитаре.

Устройство задней бабки агрегата

Если перемещать бабку в поперечном направлении, то можно обрабатывать детали с конусной поверхностью. В свою очередь, продольное передвижение регулируется винтом и соединительной гайкой. Винт вращается маховиком. За положение пиноли отвечают два клеммных сухаря, связанных с регулирующей рукоятью.

Технические параметры

Кинематическая схема станка

Объективно лучшим источником информации относительно токарно-винторезного станка является паспорт. Но проблема заключается в том, что отыскать оригинальный паспорт от завода-производителя сложно. В век Интернета всю информацию можно получить там. Потому не переживайте, если у вас в руках не оказалось бумажной инструкции по эксплуатации и руководство к токарно-винторезному станку.

Ваша задача в процессе покупки и начала эксплуатации станка — сравнить номинальные и эталонные технические характеристики.

Отметим наиболее значимые технические параметры, с которыми вы должны сравнить данные, актуальные для приобретенного вами токарно-винторезного агрегата с индексом ТВ 320.

• Габариты устройства для токарных и винторезных операций составляют 161 на 95 на 125 сантиметров;
• Масса агрегата — 900 кг;
• Предельный диаметр заготовки, которую можно обрабатывать на токарно-винторезном станке, зависит от ее расположения. Устанавливая под суппортом, максимальный диаметр детали — 320 мм, а если установка осуществляется над станиной — до 170 мм;
• Длина заготовки, которую способен обработать ТВ 320 — 500 мм;
• Резцы имеют сечение 20 на 20 миллиметров;
• Сквозное отверстие шпинделя отличается диаметром 26 мм. Это позволяет использовать на станке прутки, диаметр которых достигает 25 мм;
• Число ступеней для прямого и обратного вращения шпинделя одинаковое и составляет 18 единиц;
• Вне зависимости от направления вращения шпиндельной головки, частота ее вращения регулируется в пределах 36-2000 оборотов за минуту;
• Движение хода каретки идентично для работы по винту, валу и от руки — 580 мм;
• У токарно-винторезного станка количество поперечных и продольных подач одинаковое. Оно составляет 16 единиц;
• Максимальное смещение пиноли задней бабки составляет 90 миллиметров;
• Поперечное смещение — до 15 миллиметров.

Электрические двигатели

На токарно-винторезном устройстве рассматриваемой модели устанавливается пара электрических двигателей. Каждый из них отвечает за выполнение строго отведенных функций.

Оба электрических двигателя имеют надежную конструкцию, отличные технические характеристики и продолжительный срок службы.

1. Главный электромотор. Он имеет мощность 2,8 кВт. Данный электродвигатель выполняет функции привода шпиндельной головки токарно-винторезного устройства.
2. Дополнительный электрический двигатель. В его роли выступает двигатель, установленный в электронасос. Данный насос предназначен для работы системы охлаждения жидкостью. Мощность этого электромотора составляет 0,125 кВт. Этих параметров более чем достаточно для обеспечения эффективного охлаждения узлов токарно-винторезного оборудования.

Стоит добавить, что с целью повысить качество выполняемой обработки, на станке установили упоры для продольного движения.

Дополнительно токарно-винторезное оборудование получило систему защиты от возникающих перегрузок и систему блокировки рукоятки. Их функциональность не вызывает нареканий, о чем свидетельствуют соответствующие отзывы от владельцев данного токарно-винторезного устройства.

При всех объективных недочетах станка, он имеет целый ряд положительных характеристик. Его технические параметры, надежность и функциональные возможности позволяют сохранять актуальность спустя несколько десятков лет после прекращения производства. Но только вам решать, стоит ли оснащать свою мастерскую подобным агрегатом.

Технические характеристики универсального токарного станка 1м63мф101

Наименование параметра	1м63ф101	1м63Бф101	1м63Мф101
Основные технические данные станка
Класс точности по ГОСТ 8-82	Н	Н	Н
Наибольший диаметр заготовки обрабатываемой над станиной, мм	630	630	630
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	350	350	350
Высота центров, мм	315	315	315
Наибольшая длина устанавливаемой детали РМЦ, мм	1400	2800	1500
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	320	320	335
Наибольшая длина обработки детали (без перестановки резцовых салазок), мм	1260
Высота резца, установленного в резцедержатель, мм	32	32	32
Наибольшая масса обрабатываемой детали, кг	2000
Шпиндель
Частота прямого/ обратного вращения шпинделя, об/мин	10…125018…1800	10…125018…1800	12,5. .160022,4..2240
Количество прямых/ обратных скоростей шпинделя	22/ 11	22/ 11	22/ 11
Диаметр отверстия в шпинделе, мм	70	70	80
Центр в шпинделе по ГОСТ 13214-79	Морзе 6	Морзе 6	Морзе 6
Конец шпинделя по ГОСТ 12593-72	8м	8м	8м
Размер внутреннего конуса шпинделя	Метрический 80	Метрический 80	Метрический 100
Наибольший крутящий момент на шпинделе, кНм			3,3
Торможение шпинделя	есть	есть	есть
Суппорт. Подачи
Наибольшее перемещение продольное/ поперечное, мм	1260/ 400	2520/ 400	1360/ 400
Количество подач продольных/ поперечных/ резцовых салазок	44/ 44/ 44	32/ 32/ 32	32/ 32/ 32
Пределы рабочих подач продольных/ поперечных/ резцовых салазок, мм/об	0,064-1,0250,026-0,380,028-0,34	0,06-1,40,024-0,5180,019-0,434	0,06-1,40,024-0,5180,019-0,434
Пределы увеличенных подач подач продольных/ поперечных/ резцовых салазок, мм/об	1,07-3,20,039. .1,180,336..1,0		0,24-5,60,096-2,0720,076-1,736
Пределы/ количество шагов метрических резьб, мм	1-192/ 56	1-224	1-224/ 46
Пределы/ количество шагов дюймовых резьб, ниток/дюйм	24-0,25/ 33	56-0,25	28-0,25/ 31
Пределы/ количество шагов модульных резьб, модуль	0,5-48/ 55	0,5-112	0,25-56/ 37
Пределы/ количество шагов питчевых резьб, питч диаметральный	96-7/8/ 52	112-0,5	112-0,5 /30
Скорость быстрых перемещений продольных/ поперечных, м/мин	4,5/ 1,6	4,5/ 1,6	4,5/ 1,6
Наибольшее усилие резания, допускаемое механизмом подач, кН		2,22	2,22
Цена деления лимба при продольном/ поперечном на диаметр перемещении, мм	1/ 0,05	1/ 0,05	1/ 0,05
Перемещение на оборот лимба при продольном/ поперечном перемещении, мм	300/ 5	300/ 5	300/ 5
Резцовые салазки
Наибольшее перемещение резцовых салазок, мм	220	220	220
Наибольший угол поворота резцовых салазок, град	±90°	±90°	±90°
Цена деления лимба при перемещении резцовых салазок, мм	0,05	0,05	0,05
Перемещение на оборот лимба при при перемещении резцовых салазок, мм	5	5	5
Задняя бабка
Наибольшее перемещение пиноли, мм	240	240	240
Поперечное смещение задней бабки, мм	±10	±10	±10
Конус под центр в пиноли	Морзе 5	Морзе 5	Морзе 5
Устройство цифровой индикации (УЦИ)
Модель УЦИ	Ф5071	Ф5071	Ф5290
Тип датчика	Сельсин БС-155А	Сельсин БС-155А	Сельсин БС-155А
Диапазон измерений перемещения, мм	0,01…9999,99	0,01…9999,99	0,01…9999,99
Дискретность отсчета, мкм	10	10	10
Нестабильность (временный уход) показаний блока совместно с сельсином не превышает, мкм	±2	±2	±2
Масса УЦИ не превышает, кг	8	8	5
Электроборудование станка
Количество электродвигателей на станке	3	3	3
Электродвигатель главного движения, кВт (об/мин)	13 (1460)	15 (1460)	18,5 (1465)
Электродвигатель быстрых перемещений, кВт (об/мин)	1,1 (1400)	1,1 (1400)	1,1 (1400)
Электродвигатель насоса СОЖ, кВт (об/мин)	0,12 (2800)	0,12 (2800)	0,12 (2800)
Габариты и масса станка
Габариты станка (длина, ширина, высота), мм	3530 х 1680 х 1290	4950 х 1780 х 1550	3655 х 1590 х 1420
Масса станка, кг	4300	5620	4400

Список литературы

Станки токарно-винторезные модели 1м63м и 1м63мф101. Руководство по эксплуатации, Тбилиси, 1983

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Батов В.П. Токарные станки, 1978

Белецкий Д.Г. Справочник токаря-универсала, 1987

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973

Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

Главная   О компании   Новости   Статьи   Прайс-лист   Контакты   Справочная информация   Скачать паспорт   Интересное видео   Деревообрабатывающие станки   КПО   Производители

Технический потенциал металлообрабатывающего станка

В соответствии с паспортом, токарный агрегат обладает следующими техническими возможностями:

• максимальное значение обрабатываемых изделий составляет – 320 мм;
• допустимая длина возделываемой заготовки – 500 мм;
• уровень центров над несущей станиной – 155 мм;
• число скоростей вращения основного вала – 18;
• численность подач: 16 – перпендикулярных, 16 – осевых;
• скорость оборотов шпиндельного механизма – 36–2000 обор/мин;
• поперечник шпиндельного проема – 260 мм;
• численность нарезки метрических резьб – 19;
• минимальный и максимальный шаг резьбы – 0,25/5;
• группа точности, в соответствии с ГОСТом – Н;
• масса оборудования – 900 кг;
• параметры установки, мм — 1800х950х1250.

Токарный станок ТВ-320

Описание и назначение

Пришедший на смену 1Е61М, УТ16 — токарный станок, относящийся к легкой категории оборудования. Он относится к линейке продукции Ульяновского машиностроительного завода. Его основное назначение это выполнение получистовой и чистовой обработки различных тел вращения.

Доступны следующие типы токарных операций:

1. Нарезание резьб метрических (35 типоразмеров), модульных (31) и дюймовых (26). Механизированный метод отличается высоким качеством и без особой необходимости нет смысла прибегать к ручному инструменту.
2. Обтачивание наружных поверхностей и растачивание внутренних с повышенной точностью. Длинные заготовки зажимаются с двух сторон и могут протачиваться по всей длине.
3. Обработка кромок и торцов.
4. Отрезная.
5. Сверление (при установке инструмента в заднюю бабку).
6. Шлифование (зависит от состояния шпиндельного узла и отсутствия люфтов).

Для каждой операции определен широкий предел регулирования, что позволяет добиваться соответствия самым строгим допускам. При назначении вида обработки необходимо удостовериться, что состояние техники это позволяет. Кроме того, в процессе работы необходимо находить время на проверку техточности, и при малейших отклонениях устранять их. отдельные части, такие, как стол или направляющие допускается восстанавливать, более же мелкие части имеет смысл покупать новые и производить замену.

По своим возможностям УТ16 сопоставим с такими моделями, как SAMAT, 250ИТВМ, 16ВТ20П и может выступать их более современной более современной заменой. За десятилетия использования он очень хорошо себя зарекомендовал, и его можно встретить на различных предприятиях машиностроения.

4 лучших телевизора до 300 долларов — осень 2022 г.: обзоры

1. Содержание
2. вступление
3. Лучший 32-дюймовый
   1. Лучший 43-дюймовый
      1. Лучший 50-дюймовый
         1. Лучший 55-дюймовый
            1. Известные упоминания
            2. Недавние обновления
            3. Все отзывы
            4. Обсуждения

            Обновлено 17 августа 2022 г. , 12:58.

            Николас Ди Джованни

            Большинство крупных телекомпаний сосредоточены на выпуске лучших первоклассных телевизоров, и они начинают отходить от производства дешевых телевизоров начального уровня. Некоторые компании все еще делают это, и вы можете найти нормальный 4k-телевизор менее чем за 300 долларов, но у него не будет много функций, качество изображения не будет чем-то особенным, и они обычно будут доступны в меньших размерах. Их хорошо использовать в качестве дополнительных телевизоров в спальнях или на кухнях, но они не идеальны в качестве основного телевизора для просмотра фильмов в формате 4K или игр.

            Мы купили и протестировали более 360 телевизоров, и ниже вы найдете список лучших телевизоров стоимостью менее 300 долларов, доступных для покупки. Если ваш бюджет немного более гибкий, ознакомьтесь с нашими рекомендациями по лучшим смарт-телевизорам, лучшим бюджетным телевизорам и лучшим телевизорам до 500 долларов США.




            1. Лучший 32-дюймовый телевизор до 300 долларов

               ТКЛ 32С327

               ПОИСК

               Amazon. de


               Недоступно

               Пропавший магазин

               Смешанное использование

               5,9

               Фильмы

               5,7

               ТВ шоу

               6,6

               Спортивный

               6,8

               Видеоигры

               6,3

               HDR-фильмы

               4,5

               HDR-игры

               4. 1

               Монитор ПК

               6,8

               Тип светодиод

               Подтип

               Вирджиния

               Разрешение 1080p (кроме 32″)

               Посмотреть все результаты наших тестов

               Если вы ищете лучший телевизор стоимостью менее 300 долларов, скорее всего, вам придется искать телевизор меньшего размера, а не телевизор большего размера. Если вам нужен небольшой телевизор для кухни или спальни, то 32-дюймовый телевизор, такой как TCL 32S327, будет хорошим выбором для ваших нужд. Это довольно простой телевизор с разрешением 1080p в варианте S327, но убедитесь, что вы приобрели именно эту модель, а не модель S325 с более низким разрешением 720p. Это достойный телевизор для потоковой передачи контента, поскольку он поставляется со встроенным Roku TV, в котором есть множество приложений, доступных для загрузки, и вам не придется подключать внешние приставки для просмотра вашего любимого контента.

               Без проблем масштабирует контент с более низким разрешением, что важно, если вы смотрите кабельное телевидение. Он также обладает отличной заводской точностью, поэтому вы получаете точные цвета без какой-либо калибровки, и это здорово, потому что вы не можете откалибровать телевизор. Поскольку это телевизор 1080p начального уровня, у него есть несколько недостатков, например, тот факт, что он не поддерживает HDR и его общее качество изображения не самое лучшее, но это то, что вам следует ожидать от недорогого 32. -дюймовый телевизор.

               Смотрите наш обзор

            2. Лучший 43-дюймовый телевизор до 300 долларов

               ТКЛ 43С455

               ПОИСК

               Amazon. de


               Недоступно

               Отсутствует магазин

               Смешанное использование

               7,0

               Фильмы

               7,0

               ТВ шоу

               7.1

               Спортивный

               6,8

               Видеоигры

               7.1

               HDR-фильмы

               6,7

               HDR-игры

               7,4

               Монитор ПК

               7,3

               Тип Светодиод

               Подтип

               Вирджиния

               Разрешение 4к

               Посмотреть все результаты наших тестов

               Если вы хотите получить лучшее качество изображения или предпочитаете что-то большее, есть другие 43-дюймовые телевизоры, которые вы можете приобрести менее чем за 300 долларов, например, TCL 43S455. Это 4k-телевизор с лучшим качеством изображения, чем у TCL 3 Series 2019, благодаря более высокому разрешению, а также отображает более глубокий черный цвет с почти идеальной однородностью черного для удовлетворительного восприятия темной комнаты. Даже если вы хотите использовать его в комнате с несколькими источниками света, он имеет приличную пиковую яркость, но недостаточно яркий, чтобы бороться с массой бликов. Он поставляется со встроенным Roku TV и имеет несколько дополнительных функций, таких как встроенный микрофон на пульте дистанционного управления, который вы можете использовать для голосового управления.

               Этот телевизор также поддерживает HDR; однако он мало что дает, потому что не может отображать широкий диапазон цветов и не становится достаточно ярким, чтобы выделять блики. Тем не менее, не так много телевизоров стоимостью менее 300 долларов, которые хорошо смотрятся с HDR, поэтому вы не много теряете. Для просмотра контента SDR он имеет нормальную точность, поэтому вам нужно будет откалибровать его только в том случае, если вы хотите получить максимально точные цвета.

               См. наш обзор

            3. Лучший 50-дюймовый телевизор до 300 долларов

               Знак отличия NS-50F501NA22

               ПОИСК

               Amazon.de


               Недоступно

               Отсутствует магазин

               Смешанное использование

               6,9

               Фильмы

               6,2

               ТВ шоу

               7,4

               Спортивный

               7.1

               Видеоигры

               7,2

               HDR-фильмы

               6,4

               HDR-игры

               7,6

               Монитор ПК

               6,8

               Тип Светодиод

               Подтип

               Вирджиния

               Разрешение 4к

               Посмотреть все результаты наших тестов

               Вы также можете найти телевизоры большего размера менее чем за 300 долларов, не жертвуя при этом качеством изображения. Insignia NS-50F501NA22 — это в целом неплохой телевизор, который обеспечивает хорошее соотношение цены и качества. Это 50-дюймовая модель, которая является лучшим выбором, чем TCL 4 Series/S455 2022, если у вас есть место для большего дисплея, но если вам нужно что-то меньшее, лучше придерживаться TCL, потому что Insignia недоступна в Размер 43 дюйма. В отличие от большинства телевизоров в этом ценовом диапазоне, он использует технологию квантовых точек для отображения широкого диапазона цветов, что особенно полезно для просмотра HDR-контента. Его яркость HDR тоже неплохая, и он отображает глубокий черный цвет, поэтому, хотя вы не получаете такой же производительности HDR, как у более дорогих моделей, он лучше, чем у большинства телевизоров стоимостью менее 300 долларов.

               Он использует интеллектуальный интерфейс Fire TV, который удобен для пользователя и обеспечивает плавную навигацию по меню. Есть много приложений, которые вы можете загрузить через магазин приложений, а микрофон на пульте дистанционного управления дает вам доступ к голосовому помощнику Alexa, поэтому вы можете попросить его открыть приложения или выполнить поиск контента.

               См. наш обзор

            4. Лучший 55-дюймовый телевизор до 300 долларов

               Хисенс 55A6H

               ПОИСК

               Amazon.de


               Недоступно

               Отсутствует магазин

               Смешанное использование

               6,6

               Фильмы

               6,0

               ТВ шоу

               7,4

               Спортивный

               7,0

               Видеоигры

               6,6

               HDR-фильмы

               5,7

               HDR-игры

               6,9

               Монитор ПК

               8. 1

               Тип светодиод

               Подтип

               IPS

               Разрешение 4k

               Посмотреть все результаты наших тестов

               Если вам нужен 55-дюймовый дисплей по цене около 300 долларов, ваш выбор гораздо более ограничен, чем в случае с меньшими размерами, и вам, возможно, придется заплатить немного больше. Тем не менее, если вы не против немного пожертвовать качеством, Hisense 55A6H — в целом неплохой смарт-телевизор. Он отличается от TCL 4 Series/S455 2022 или Insignia F50 QLED тем, что имеет другой тип панели, что приводит к более низкому коэффициенту контрастности. Это означает, что черный цвет в темноте выглядит серым, но вместо этого он имеет более широкий угол обзора, благодаря которому изображение выглядит согласованным со всех сторон, что идеально подходит для широких сидячих мест.

               Он поставляется с новейшим интерфейсом Google TV, который имеет новые функции доступности по сравнению с другими версиями. Он поставляется с тем же магазином приложений, а в пульте дистанционного управления есть встроенный микрофон для голосового управления. С точки зрения качества изображения, он не самый лучший, так как у него низкая пиковая яркость, поэтому он не так хорош в хорошо освещенных помещениях, но лучше для умеренно освещенных помещений. К счастью, у него нет проблем с масштабированием контента с более низким разрешением, а стандартная точность превосходна.

               Смотрите наш обзор

            Известные упоминания

            • Toshiba 55C350KU: 55-дюймовая модель Toshiba C350 Fire TV 2021 доступна менее чем за 300 долларов, как и Hisense A6H, но она имеет меньше функций и не повышает качество контента, поэтому стоит приобрести Hisense. Смотрите наш обзор
            • ТКЛ 43S446: TCL 4 Series/S446 2021 находится в том же ценовом диапазоне, что и TCL 4 Series/S455 2022, и использует Google TV. Однако он имеет более низкую контрастность, поэтому лучше выбрать S455. Смотрите наш обзор

            Последние обновления

            1. 17 августа 2022 г.: Статья реструктурирована, чтобы сосредоточиться на размерах, и удалены выборки, поскольку они стоят более 300 долларов США; удалили Amazon 4 Series, Vizio D3 Series и Hisense A6G и заменили их на TCL 4 Series/S455 2022, Insignia F50 и Hisense A6H в соответствующих категориях; обновлены известные упоминания на основе изменений.

            2. 04 апреля 2022 г.: Hisense R6090G заменен на серию Amazon Fire TV Omni, потому что ее легче найти; добавил Vizio M6 Series Quantum 2021 в список заметных упоминаний.

            3. 03 февраля 2022 г.: Заменил Toshiba Fire TV 2020 на Amazon Fire TV 4-й серии, потому что он дешевле; добавил Vizio D3 Series 2021 как «Лучший 32-дюймовый телевизор» и заменил TCL 3 Series 2020 на TCL 3 Series 2019потому что у него более высокое разрешение; обновлены известные упоминания на основе изменений.

            4. 07 декабря 2021 г.: Замените серию Vizio V5 на Hisense R6090G, так как стоимость Vizio резко выросла.

            5. 08 октября 2021 г.: Мы проверили правильность выбора и обновили текст.

            Все обзоры

            Наши рекомендации – это те телевизоры, которые, по нашему мнению, в настоящее время являются лучшими телевизорами стоимостью менее 300 долларов США для большинства людей. Мы учитываем цену (более дешевый телевизор выигрывает у более дорогого, если разница того не стоит), отзывы наших посетителей и доступность (нет телевизоров, которые трудно найти или которых почти нет в наличии).

            Если вы хотите сделать выбор самостоятельно, вот список всех наших обзоров телевизоров стоимостью менее 300 долларов. Будьте осторожны, чтобы не слишком зацикливаться на деталях. Хотя ни один телевизор не идеален, большинство телевизоров достаточно хороши, чтобы понравиться практически всем, и различия часто незаметны, если вы не ищете их по-настоящему.

            Обсуждения

            Обзор ЖК HD телевизора Sony Bravia KDL-32BX320

            Введение

            Это то, что вы ожидаете от телевизора: черный пластиковый прямоугольник, стоящий на черном пластиковом основании, с прямоугольным черным пластиком удаленный. Профиль телевизора немного толстоват по сравнению с большинством современных телевизоров, потому что он основан на подсветке CCFL, серии люминесцентных ламп, которые занимают больше места, чем новый стандарт ярких маленьких светодиодов.

            Передняя часть

            Задняя сторона

            Боковые стороны

            Подставка/крепление

            Подставка лишена многих функций или дизайна. Задняя часть основания, та часть, которая обращена к стене, изгибается вместе с телевизором, если это важно для вас. Шейка подставки не скручивается ни в одном направлении, что усложняет соединения, особенно если вам нужно что-то изменить, когда все уже на месте.

            Элементы управления

            Вот где отсутствие дизайна действительно помогает . Более яркие модели обычно имеют сенсорные элементы управления прямо на передней панели. Мы принципиально не согласны с этой концепцией. Сенсорные элементы управления трудно найти или отличить в темноте, и они оставляют заметные отпечатки пальцев на чем-то, что должно привлекать внимание.

            Используется классический метод реальных кнопок, что позволяет пользователю правильно находить элементы управления и управлять ими в любых условиях. Эти кнопки имеют отличный ход клавиш, и есть элементы управления для системы меню в дополнение к обычному набору элементов управления каналами, громкостью и питанием. Благодаря этим кнопкам вы избавитесь от ужасов грязного грязного монстра.

            Пульт ДУ

            Верхняя часть пульта ДУ программируется для любых устройств из линейки оборудования Bravia Synch, включая DVD Sony, проигрыватели Blueray, некоторые версии PS3 и другие продукты Sony. Остальная часть пульта представляет собой гудящий барабан и довольно велика для основных функций, которыми он управляет.

            В коробке

            В дополнение к телевизору мы получили пульт, две батарейки АА, черную пластиковую подставку, руководство пользователя и различные гарантийные и предупредительные документы.

            Уровень черного

            Мы не ожидаем, что ЖК-дисплеи будут такими темными по сравнению с их плазменными аналогами. Ниже вы видите четыре ЖК-экрана, ни один из которых не становится темнее 0,1 кд/м ² . Менее 0,1 — это эталон качества, который мы обычно видим только на плазменных экранах. Записано 0,34 кд/м ² чуть ниже среднего для LCD, но не страшно. Подробнее о том, как мы тестируем уровень черного.

            Пиковая яркость

            Не слишком яркий для ЖК-экрана, но он будет достаточно ярким, чтобы без проблем установить его в хорошо освещенной или солнечной комнате.

            Samsung в сравнении ниже имеет низкую пиковую яркость, но, вероятно, именно так он достиг мощной темноты на другом конце спектра. Если вы перейдете к разделу контрастности, вы увидите, как это работает. Подробнее о том, как мы тестируем пиковую яркость.

            Контрастность

            Коэффициент контрастности сегодня является одним из основных преимуществ телевизоров. При невпечатляющих характеристиках уровня черного и пиковой яркости коэффициент контрастности, что никого не удивляет, не впечатляет. Соотношение менее 1000:1 невелико, но так близко к этой цели в 945:1, что здесь нет явного провала.

            Вы можете видеть, что Samsung выиграл этот конкурс из-за его низкого уровня черного, где обычно устанавливается сильный коэффициент контрастности. Подробнее о том, как мы тестируем контраст.

            Tunnel Contrast

            Как мы и ожидали, уровень черного остался довольно постоянным, поскольку мы увеличили область экрана, отображающую чистый черный цвет. ЖК-экраны обычно не затемняют и не делают экран ярче в зависимости от отображаемого изображения, и относительная стабильность линии на диаграмме показывает, что это верно для . Подробнее о том, как мы тестируем туннельный контраст.

            Ослабление белого

            Подобно тесту Tunnel Contrast, мы ожидаем, что ЖК-дисплеи будут оставаться стабильно яркими, когда область белого цвета на экране увеличивается. Сплошная горизонтальная линия на графике ниже показывает, что не было заметных изменений яркости с постепенными изменениями в областях белого цвета. Подробнее о том, как мы тестируем затухание белого цвета.

            Равномерность

            На полностью белом экране по краям изображения наблюдались небольшие круглые затемнения. Центр был ровным сияющим белым. На полностью черном экране круглая кромка была хуже, на этот раз мутная. Центр оставался однородным и чистым от облаков. Подробнее о том, как мы тестируем затухание белого цвета.

            Гамма оттенков серого

            Есть только один способ добиться успеха в этом тесте: приведенный ниже график должен представлять собой плавную прямую линию с наклоном от 2,1 до 2,2. Редко мы находим телевизор, который точно соответствует этому. Вы можете видеть, что линия на графике ниже не совсем гладкая, с кривой в начале и небольшими пиками и впадинами ближе к середине. Это говорит нам о том, что не удалось плавно перейти по шкале серого от темного к светлому, а это означает, что есть значения серого, которые эта Sony не может воспроизвести. Наклон линии 2,71 достаточно далеко от идеала, чтобы сказать, что он не так уж велик. Эти атрибуты объясняют низкую оценку здесь. Подробнее о том, как мы тестируем гамму оттенков серого.

            Цветовая температура

            На полностью белом экране цветовая температура была довольно близка к идеальной и составляла 6555 К. При любом изменении яркости цветовая температура отклонялась в теплую сторону, а это означает, что любое количество серого будет иметь заметный оттенок. оранжевый оттенок. Это окрашивание ухудшается по мере того, как сигнал становится все темнее, вплоть до полного черного, когда он возвращается к полунормальному. Подробнее о том, как мы тестируем цветовую температуру.

            Кривые RGB

            Эти кривые имеют действительно красивую форму, достигая яркости сигнала от 0 до 100% с минимальными пиками в яркой части спектра. Линии, конечно, могли бы быть более плавными. Много выступов на линии означают, что происходит переход от одного значения к другому, а не плавный градиент цветов от темного к светлому. Подробнее о том, как мы тестируем кривые RGB.

            На цветовых полосах ниже вы увидите скачки на кривых RGB, представленных в виде полос цвета, отделяющих один участок яркости от другого. Сравните это с идеальным откликом, который незаметно перемещается по градиенту, и вы должны увидеть разницу.

            Motion Performance

            После нашей серии тестов движения было немного ушиблено. Технология, используемая компанией, объясняет эту низкую производительность. Современные телевизоры высокой четкости, как правило, имеют процессоры с частотой обновления 120 Гц или выше, с некоторым режимом обработки интерполяции для имитации частоты обновления до 480 Гц. Эти режимы обработки подходят не для всех видов просмотра, так как они могут привести к тому, что киноконтент будет выглядеть неестественно плавно, но они, безусловно, помогают в наших тестах движения. Экран обновляется только 60 раз в секунду (60 Гц), и не было никаких функций обработки видео, которые могли бы помочь с воспроизведением движения, оставляя его на произвол судьбы в этом суровом мире телевизионных испытаний.

            Нам посчастливилось иметь две 32-дюймовые модели Sony, эту и Sony KDL-32EX523, рядом друг с другом во время этого теста. Обе модели имеют одинаковую вычислительную мощность, KDL-32EX523 — это ЖК-дисплей со светодиодной подсветкой, а ЖК-дисплей — CCFL. 32EX523 — это шаг вперед по сравнению с моделью 32BX320 в линейке качественных продуктов Sony. Мы заметили, что по сравнению с 32EX523 у Sony было немного больше мерцаний и цветовых искажений, но обе Sony были примерно одинаковыми: не очень хорошо.

            Фотографии движущиеся по экрану теряют изрядное количество деталей. Например, лица стали неузнаваемыми, а более мелкие детали, такие как раствор между кирпичами, были потеряны, поскольку кирпичи сливались вместе. Само изображение стало наклонным, а это означает, что процессор ‘s не мог обновить экран достаточно быстро, чтобы верхняя часть изображения догнала нижнюю, в результате чего получился параллелограмм.

            Кроме того, мы заметили немало видеоартефактов. Артефакты — это несовершенства изображения, не являющиеся частью предполагаемого сигнала, которые телевизор создает самостоятельно, пытаясь воспроизвести точный сигнал. В одном из наших тестов мы перемещаем прямоугольную цветовую диаграмму вперед и назад. Когда мы сделали это с помощью , края диаграммы тряслись и становились явно неровными. Каждый из цветов на диаграмме оставлял после себя значительный обратный цветовой след во время движения. Подробнее о том, как мы тестируем движение.

            3:2 Pulldown и 24 кадра в секунду

            С включенной функцией CineMotion, предназначенной для обработки видео с частотой 24 кадра в секунду, не было проблем с фильмами или контентом на их основе. CineMotion, когда установлено значение «Авто», захватывает контент с частотой 24 кадра в секунду и настраивает его соответствующим образом, не переключаясь назад и вперед в меню. Подробнее о том, как мы тестируем 3:2 pulldown и 24fps.

            Масштабирование разрешения

            Имеет исходное разрешение 720p, но нет настройки, чтобы изображение 720p соответствовало реальному дисплею. При установке на 720p сразу обрезается 4% изображения; то, что называется оверсканом. Когда телевизор выходит за рамки, он не отображает исходный сигнал точно на дисплей, и возникают проблемы, особенно с высокочастотными шаблонами.

            Изменение размера изображения с «Полный» на «Масштаб» или «Широкий масштаб» (только три варианта) помогло справиться с нашими высокочастотными муаровыми узорами, но в общей сложности 28% изображения было где-то за пределами экрана с этими настройки изображения. Никто не хочет смотреть только две трети любимого шоу.

            В общем, здесь дела обстоят неважно. Между форматами он был по крайней мере последователен в своей неуместности. Подробнее о том, как мы тестируем масштабирование разрешения.

            480p

            Опытный 6-процентный выход за рамки в разрешении 480p, но он лучше всего справляется с высокочастотными паттернами при этом разрешении. В разрешении 480p не так много информации для отображения, поэтому пересканирование не вызвало столько проблем, как при более высоких разрешениях.

            1080p

            При разрешении 1080p все муаровые узоры выглядели хуже всего. При 5% пересканировании высокочастотные паттерны объединялись, а шрифты среднего и мелкого размера было трудно читать.

            Форматы

            Отображает исходное разрешение 720p и поддерживает все стандартные форматы NTSC.

            Угол обзора

            У него был относительно хороший угол обзора, попадающий прямо в середину нашей группы ЖК-дисплеев в сравнении ниже. ЖК-дисплеи, как правило, имеют худшие углы обзора, чем плазменные экраны, потому что источник света проходит через фильтр, создавая три основных цвета, которые создают все цвета, которые мы видим. Поскольку этот фильтр имеет небольшую глубину, край фильтра начнет блокировать свет при любом изменении угла от центра. Это хорошо для ЖК-дисплея, но не так хорошо, как у Panasonic, который вы видите на диаграмме.

            Коэффициент отражения

            Светодиоды, которые мы направляли прямо на экран, были блестяще рассеянными. Часто мы видим, как телевизоры рассеивают свет, разбивая его на меньшее количество цветов, в результате чего вокруг источников света на экране появляется радужный узор. Иногда эти радужные узоры могут быть большими и отвлекающими, доходя до краев экрана, еще больше затемняя изображение, чем исходный источник света, но здесь это было не так.

            На экране была очень маленькая радуга вокруг тускло отраженных огней, которая показывает, что телевизор рассеивает свет, и это очень хорошо. Добавление любого угла к светодиоду приводило к тому, что отражение почти исчезало.

            Мы заметили, что дальние источники отбрасывают легкую дымку на всю картинку, где свет, расположенный близко к экрану, хорошо сдерживается и не сильно отражается. В целом, источники света в одной комнате не должны быть проблемой при просмотре этого телевизора.

            Обработка видео

            Для этой маленькой Sony есть небольшое количество режимов обработки видео, но мы рекомендуем отключить большинство из них, потому что с каждым усилением вы теряете какую-то другую часть изображения. Кроме того, любая обработка сигнала изменяет ваш контент по сравнению с тем, как он изначально предназначался для просмотра. Фактически, из-за несчастного случая при тестировании мы оставили функцию Live Color включенной при первом тестировании цвета, и у нас есть график, показывающий, насколько перенасыщенными становятся цвета:

            Если вы сравните эту диаграмму с диаграммой в разделе цветов, вы увидите, что все три цвета достигают своего пика рано, особенно красный и зеленый. Это означает, что цвета искусственно осветляются до такой степени, что они не могут стать ярче, даже если сигнал требует большего. Это определение перенасыщения.

            Однако нам понравился CineMotion, который, если установить его на Auto, является полезным улучшением.

            Калибровка

            Из коробки почти полностью откалиброван. Используя программное обеспечение DisplayMate, мы немного изменили исходные настройки в меню настроек изображения, чтобы получить максимально полный диапазон цветов, темных и ярких цветов. Мы также отключили все режимы обработки видео, поскольку они искажают лучшие и наиболее точные результаты. Ниже приведены настройки калибровки, которые мы использовали для тестирования .

            [

            Вся наша калибровка выполняется в сочетании с программным обеспечением DisplayMate.

            ](http://www.displaymate.com/)

            Видеорежимы

            В руководстве предлагается девять различных видеорежимов на выбор, но когда вы включаете этот набор, вы получаете только следующие три:

            Разъемы

            На задней и левой стороне находится несколько разъемов. Они дают вам достаточно: два порта HDMI, по одному композитному и компонентному, аналоговый и цифровой аудиовыход, соединение VGA с аудиовходом 3,5 мм и подключение кабеля/антенны.

            Единственной особенностью, которую можно считать роскошью, является USB-порт, поддерживающий некоторые типы воспроизведения изображений, видео и музыки. Однако не ожидайте, что вы получите слишком много от этого порта, так как вы можете воспроизводить только очень определенные типы мультимедиа. JPEG, MPEG1-2 и MP3 являются единственными допустимыми типами файлов.

            Порты расположены сзади, а вырез на левой стороне.

            ## Размещение Порты находятся там, где вы ожидаете их найти, просто до них не так просто добраться, потому что подставка постоянно не поворачивается. С другой стороны, этот телевизор весит всего 24 фунта, поэтому легкое его перемещение никого не убьет. По крайней мере, не должно… ## Качество звука Вы никогда не получите хорошего уровня басов из динамиков мощностью 5 Вт, таких как те, что установлены на . Для сравнения, 5 Вт эквивалентны мощности Walkman на полной громкости. Если это ваш основной телевизор, вам понадобятся внешние динамики. Если это будет дополнительный набор для случайного просмотра на кухне или в офисе, можно обойтись тем, что есть в наличии. Удивительно, но у Sony есть режим имитации объемного звучания. Наглость пары динамиков мощностью 5 Вт, предполагающая, что они могут адекватно заменить систему объемного звучания домашнего кинотеатра, слишком велика для наших чувств. При включенной настройке вы получаете что-то вроде ожидаемого эффекта, когда звук, кажется, исходит сбоку и немного сзади, но это просто фарсовый трюк, который оставит вас менее чем удовлетворенным. ## Интерфейс меню Система меню намного проще, чем у более дорогих моделей Sony. Нет интернета, доступа DLNA или других дорогих наворотов, так что особо нечего контролировать или настраивать.

            Система меню в основном ориентирована на содержимое, считываемое с USB-карты, с опциями для фото, видео и музыки, за которыми следует простое меню настроек, все из которых выглядят очень стандартно.

            Есть только три варианта размера изображения. «Полное» заполнение на 4% или более в зависимости от формата. Остальные варианты обрезают почти 1/3 всей картинки.

            Сколько мужчин в фиолетовых комбинезонах нужно, чтобы установить размер изображения?

            Руководство по эксплуатации

            Руководство было очень ясным и хорошо написанным для . Внутри было хорошее оглавление, индекс и список спецификаций и функций. Руководство составлено для нескольких разных моделей в паре разных серий, поэтому не все перечисленные функции доступны для . Это по-прежнему удобный справочник по настройке и эксплуатации для всех перечисленных телевизоров.

            Воспроизведение с локального носителя

            Порт USB легко подключается к левой стороне дисплея. Три из пяти опций, доступных в главном меню, относятся к USB-порту: «Изображение», «Видео» и «Фото». Эта скорость и простота использования для воспроизведения мультимедиа интересна, предполагая, что порт USB является второстепенным направлением этого телевизора.

            Мы видим, что этот USB-порт отлично подходит для любителей интернет-видео, фотоголов с бесконечными фотографиями для слайд-шоу и людей, которые любят слушать музыку через динамики мощностью 5 Вт (правда?), но есть одна загвоздка. Только принимает форматы JPEG, MPEG 1-2 и MP3, все, что за пределами этого, слишком странно и страшно, по-видимому. Преобразование всех ваших файлов в эти несколько форматов может вызвать затруднения, что снижает простоту и быстроту. Тем не менее, он может идеально подходить для узкой группы энтузиастов.

            Энергопотребление

            Использованная мощность в размере 12,30 долл. США за год среднего просмотра телевизора. Это записанная стоимость с подсветкой, установленной на 4, вместо 10 (макс.), настройка при калибровке. Вы получите самую яркую картинку с нашей калибровкой, но даже при подсветке на 4 картинка не будет замываться внешними источниками света.

            Более дешевый ЖК-дисплей по сравнению с аналогичными моделями. Не так много вычислительной мощности или дополнительных функций, и это может объяснить эксплуатационные расходы.

            Сравнение стоимости

            При очень похожей цене и таком же размере экрана LG 37LK450 является более выгодным, чем . LG имеет лучшее разрешение, 1080p по сравнению с 720p. LG показал на удивление превосходные результаты в наших тестах движения и имел красивые кривые RGB для набора начального уровня. У Sony были проблемы с обработкой движения, и его цветопередача была не такой сильной. У LG больше портов, и примерно на 40 долларов это лучший вариант.

            Blacks & Whites

            Коэффициенты контрастности для этих двух наборов аналогичны, но LG выигрывает на обоих концах спектра, обеспечивая более насыщенный черный и более яркий белый.

            Color Accuracy

            В наших тестах у LG 37LK450 были отличные цветовые кривые и равномерная цветовая температура, тогда как у него были некоторые проблемы, особенно с цветовой температурой. У этой Sony действительно был очень точный набор цветов в свою пользу, с которым LG было бы трудно сравниться по этой цене.

            Движение

            Обработка движения была одной из сильных сторон LG 37LK450, особенно в этой ценовой категории. Отставание в этом отделе, с медленным процессором и множеством заметных артефактов.

            Эффекты просмотра

            У LG 37LK450 и LG 37LK450 были одинаковые углы обзора, примерно средние для ЖК-экрана. Было немного лучше.

            Возможности подключения

            LG 37LK450 и LG 37LK450 имеют одинаковые порты, только у LG их больше. Ни один набор не готов к Интернету.

            Сравнение стоимости

            Это отличное сравнение: эти телевизоры одинакового размера, оба поддерживают разрешение 720p и имеют одинаковую рекомендованную производителем розничную цену. Мы можем полностью измерить ценность этих двух наборов, и у обоих есть свои плюсы и минусы. У Samsung был лучший коэффициент контрастности, чем у Sony, но за счет того, что его было трудно смотреть в ярко освещенной комнате. Цвета в действии были чуть хуже, но цветовая гамма точнее, чем у самсунга. Обработка движения была некачественной для обоих наборов, Samsung финишировал впереди с небольшим перепадом. Samsung LN32D450 с небольшим отрывом лучше, но если вам нужен дополнительный телевизор для комнаты с большим количеством света, то вам, вероятно, понадобится его из-за его преимущества в пиковой яркости.

            Black & Whites

            У Samsung LN32D450 был самый высокий коэффициент контрастности среди четырех моделей в нашем сравнении. Обладая превосходным уровнем черного для ЖК-экрана, этот Samsung достиг коэффициента контрастности в два раза выше, чем тот, у которого был посредственный диапазон светлых и темных участков. Однако Samsung не удалось достичь 200 кд/м ² , так что смотреть в освещенной комнате будет тяжело, где у Sony проблем не будет.

            Color Accuracy

            Samsung продемонстрировал хорошие цветовые характеристики с постоянной цветовой температурой, точными цветами и сильными цветовыми кривыми за вычетом значений синего. У него дела обстояли немного хуже: цветовая температура была слишком теплой, а кривые менее плавными, чем у Samsung. Однако цветовая гамма Sony была идеальной, качество, с которым трудно сравниться.

            Движение

            Мы видели много одинаковых проблем с обработкой движения на этих двух телевизорах. Дрожание, ступенчатость, цветовые артефакты и деформация были основными нарушителями. В этих тестах он был немного хуже, чем у Samsung, но ни один из них не был выдающимся.

            Эффекты просмотра

            Samsung LN32D450 имеет жесткий угол обзора, если вы хотите смотреть телевизор с кем угодно, кроме себя. ЖК-дисплеи не подходят для широкоугольного просмотра, как показано на диаграмме, но дают вам немного больше места для просмотра.

            Возможности подключения

            Модели Samsung LN32D450 и Samsung LN32D450 имеют аналогичные возможности подключения. Samsung побеждает здесь с еще парой аналоговых портов, чтобы поддерживать избыток старых игровых систем.

            Сравнение стоимости

            Определенно дешевле, чем Panasonic TC-L32X30 при том же размере экрана и разрешении 720p. За эти дополнительные деньги вы получаете лучший коэффициент контрастности, лучшую производительность движения, лучший угол обзора, больше портов, в четыре раза большую мощность динамика и возможность подключения к сети для доступа DLNA. Дополнительные 150 долларов (примерно) тратятся на качество, и если вы можете выложить немного больше, это стоит вложений.

            Black & Whites

            У Panasonic был более высокий коэффициент контрастности, невероятно высокая пиковая яркость и более глубокий черный цвет, чем у Panasonic. В этом сравнении в пользу Sony сказать нечего.

            Точность цвета

            Эти два набора по разным причинам имели одинаковые оценки на цветовых кривых. Изгибы Panasonic были такими же гладкими, как скальп лысого мужчины, но они достигли пика немного раньше. Кривые Sony изменялись от 0 до 100% интенсивности с очень небольшими пиками, но они тряслись, как колени того лысого старика.

            Цветовая температура Panasonic была намного точнее, но все значения красного и синего были сильно перенасыщены. Мы думаем, что не так важно, насколько плавно цвета переходят в яркостном спектре, если все цвета с самого начала были неправильными. С такой точной цветовой гаммой он одерживает победу в этой категории.

            Движение

            Телевизоры начального уровня не получат хороших результатов в наших тестах движения. Оба набора демонстрировали проблемы с артефактами движения, перекосом и потерей деталей. Эти проблемы были более серьезными на , и это отражено в оценках движения, которые вы видите ниже.

            Эффекты просмотра

            У Panasonic один из лучших углов обзора среди ЖК-телевизоров, и он не мог угнаться за ним. Трудно конкурировать с лучшими, вы должны усердно тренироваться и есть свои Wheaties, и наша Sony здесь просто не хочет этого так сильно.

            Возможности подключения

            Panasonic имеет больше HDMI и аналоговых соединений, чем , но также он подключается к сети через кабель Ethernet для доступа DLNA, чего вы не найдете на этой Sony.

            Заключение

            (рекомендованная производителем розничная цена 400 долларов США) — это бюджетный вариант Sony на 2011 год. Вы не получите Интернет, 3D-изображение, широкий выбор портов, хорошие динамики или сверхсложную систему меню, как в топовых моделях Sony. , но эта модель в любом случае не предназначена для того, чтобы стать центром вашей системы домашнего кинотеатра. Вместо этого вы получаете недорогой телевизор с разрешением 720p и хорошей цветопередачей, который можно разместить практически в любом месте вашего дома.

            С другой стороны, вы также получаете телевизор, который имеет проблемы с движением, нестандартную контрастность и посредственный угол обзора. Есть USB-порт, но вы можете играть с него так много, что он кажется дрянным дополнением, а не полезным медиа-портом.

            Если вы хотите добавить еще один телевизор к своему и без того огромному электронному репертуару, возможно, вы захотите рассмотреть некоторые сравнительные модели, которые мы использовали в этом обзоре. Они от одинаково сильных брендов по сходным ценам, но вы получаете немного больше с точки зрения производительности и совместимости.

            Сравнение серий моделей

            Прошлогодняя серия Bravia KDL-xxBX300 представляла собой недорогие телевизоры с разрешением 1080p и производительностью чуть выше среднего. В этом году Sony разделила серию на серии BX320 и BX420. Обе серии относятся к комплектам начального уровня, но серия BX320 — даже более низкая, с более низким разрешением, меньшим количеством портов, меньшими динамиками, но и более низкой ценой.

            В серию Bravia KDL-xxBX320 входят только два телевизора. Серия состоит из двух небольших ЖК-экранов с разрешением 720p и большим количеством старых разъемов, но лишь парой портов HDMI для современных устройств. Эти два телевизора имеют простой интерфейс USB для воспроизведения фильмов, музыки и изображений ограниченного формата.

            Фотогалерея

            Характеристики и характеристики

            Познакомьтесь с тестировщиком

            Кристиан Шерден

            Штатный писатель

            @

            Кристиан Шерден является ценным участником семейства сайтов Reviewed.com.

            Посмотреть все отзывы Кристиана Шердена

            Проверяем нашу работу.



            Наша команда здесь с одной целью: помочь вам покупать лучшие вещи и любить то, что у вас есть. Наши писатели, редакторы и лаборанты одержимы продуктами, которые мы освещаем, чтобы убедиться, что вы уверены и довольны. У вас есть другое мнение о том, что мы рекомендуем? Напишите нам, и мы сравним записи.

            Напишите нам по электронной почте

            Обзор Vizio E320i-A0: Vizio E320i-A0

            Еще в апреле я писал, что «Дешевые и часто необходимые внешние приставки делают комплекты Smart TV излишними и малоценными». Я имел в виду такие устройства, как Roku за 59 долларов и Apple TV за 99 долларов, а также игровые приставки и проигрыватели Blu-ray, которые могут добавлять на телевизоры большинство приложений, которые кому-то нужны, — такие сервисы, как Netflix, Amazon Instant и Pandora. к любому телевидению. Я также думал о телевизорах, которые берут дополнительно 100 долларов или больше за опции Smart TV.

            Я определенно не думал о Vizio E320i-A0. Этот 32-дюймовый светодиодный ЖК-дисплей, который, по словам Vizio, будет стоить около 300 долларов США. Wal-Mart и Costco, когда он поступит в продажу в октябре, будут самыми дешевыми смарт-телевизорами, о которых я знаю (на момент публикации онлайн-цена напрямую от Vizio составляет 370 долларов). Это примерно на 50 долларов больше, чем у Toshiba 32C120U, но как только вы добавите Roku или другое устройство, ценовое преимущество испарится. А в спальне, где телевизор такого размера больше всего подходит для дома, обычно меньше места для внешних приставок и меньше бюджета на добавление универсальных пультов дистанционного управления, которые делают использование таких приставок таким же простым, как и встроенный смарт-телевизор.

            Несмотря на свои умственные способности и цену, эта маленькая мощная электростанция имеет тонкую привлекательную рамку и относительно хорошее качество изображения — лучше, например, чем аналогичный, хотя и 3D, Vizio E3D320VX прошлого года. Сложите все это, и Vizio E320i-A0 станет нашим 32-дюймовым экраном с самым высоким рейтингом в этом году и отличным выбором для покупателей, которые ищут потоковое видео на небольшом недорогом телевизоре.

            Дизайн
            Во время нескольких последних обзоров 32-дюймовых телевизоров мы назвали Samsung Eh5000 образцом дешевого дизайна телевизора благодаря его тонкой рамке. Рама Vizio (частично) еще тоньше, а общий дизайн такой же гладкий. Если смотреть сбоку, оба телевизора крупнее традиционных LED-телевизоров, но я сомневаюсь, что это имеет большое значение для покупателей с таким ценовым уровнем. Подставка Vizio не поворачивается.

            В отличие от более дорогих пультов Smart TV от Vizio, в том, что поставляется с E320i-A0, отсутствует перевернутая QWERTY-клавиатура (вы не можете купить все за 300 долларов, не так ли?). Лицевая сторона не является моей любимой среди кликеров начального уровня. Ему не хватает подсветки, клавиши меню/выход/гид/назад слишком маленькие, недостаточно дифференциации, и нет прямой кнопки для переключения соотношения сторон. Его лучшая функция — специальные клавиши для Amazon Instant и Netflix; К сожалению, Vizio заменила горячую клавишу приложения Vudu на предыдущих кликерах на M-Go (см. ниже).

            Vizio использует в этом телевизоре те же меню, что и в своих более дорогих моделях, таких как серия “=”” rel=”follow”>M3D0KD, и они легко превосходят меню телевизоров с сопоставимой ценой. Система меню внешне напоминает приложение , и мне понравилось, что раздел настроек изображения интегрирован в главную панель задач приложения (см. ниже). Ответы были быстрыми, объяснения были полными, и у меня не было проблем с поиском информации. Я также оценил простой процесс настройки с помощью пошаговых инструкций.

            “=”” bgcolor=”#CCCCCC”> Key TV features “=””> Other: Optional Skype camera (XCV100; $70)

            Display technology

            LCD

            LED backlight

            Full-array

            Экранная отделка

            MATTE

            DEMETE

            Стандарт

            Стандарт

            7

            . 0636

            Yes

            Internet connection

            Built-in Wi-Fi

            3D technology

            No

            3D glasses included

            N/A

            Refresh rate(s)

            60Hz

            Dejudder (smooth) processing

            No

            DLNA-compliant

            No

            USB

            Photo/Music

            Features
            The Vizio further differentiates itself from the 32-inch herd by using LEDs , а не традиционные CCFL, для освещения ЖК-панели. В отличие от LED-телевизоров с боковым освещением и их тонкими профилями, Vizio представляет собой модель с прямым освещением и более толстым корпусом, поскольку светодиоды установлены за экраном, а не вдоль края.

            Smart TV: У меня не было серьезных претензий к функции Smart TV на E320i-A0, и, учитывая цену набора, это высокая оценка. Его интерфейс посредственный по дизайну, но выбор контента был превосходным, а отзывчивость была очень хорошей.

            Vizio не меняла дизайн своего Smart TV с тех пор, как он дебютировал три года назад, поэтому он не такой гладкий, как умные порталы большинства других производителей телевизоров. Его основной интерфейс, основанный на оригинальных виджетах Yahoo, состоит из полосы вдоль нижней части экрана. Он показывает только четыре виджета одновременно, поэтому поиск нужного — утомительная прокрутка, если у вас установлено более 10 или около того. Vizio не упрощает поиск новых виджетов, поскольку в магазине Yahoo Connected TV Store слишком много шелухи, в том числе слишком много «приложений», посвященных местным телеканалам.

            Выбор контента, тем не менее, является одним из лучших на сегодняшний день и близок к тому, что предлагает Roku, обменивая HBO Go на YouTube. Vizio не исключает из списка ни одного крупного видеосервиса, хотя у него все еще нет спортивных приложений, таких как MLB.TV и NHL. Skype теперь активен, хотя для его использования вам потребуется приобрести камеру/громкую связь, стоимость которых составляет примерно четверть стоимости самого телевизора. С Rhapsody, Pandora, TuneIn Radio и iHeartRadio также есть большой выбор музыки.

            Как мы упоминали выше, Vizio (наряду с Samsung и Intel) также поддерживает M-Go, «многоэкранное развлекательное приложение, которое элегантно объединяет все ваши медиафайлы в одном месте, включая фильмы, музыку и [и] телевидение. .и позволяет вам наслаждаться контентом, который вы хотите, когда вы хотите, дома или в дороге». Звучит интригующе (PDF), но он еще не запущен.

            Я уделил особое внимание соединению Wi-Fi на E320i-A0, и в моих ограниченных лабораторных испытаниях оно работало хорошо. В какой-то момент соседняя PlayStation 3 лучше справлялась с потоковой передачей фильмов по беспроводной сети, но позже они показали примерно такие же результаты. Как обычно с Wi-Fi, ваш пробег будет варьироваться, и если вы активный стример, я бы порекомендовал использовать проводное соединение, если это возможно.

            Настройки изображения: Выбор здесь очень хорош для телевизора начального уровня, включая двухточечное управление оттенками серого и множество предустановок изображения — всего девять, некоторые с названиями вроде «футбол» и «баскетбол». что на самом деле не делает такие кадры лучше. Единственный недостающий элемент — это набор предустановок гаммы, которые могли бы немного улучшить производительность телевизора. Я оценил, что элементы управления изображением доступны при просмотре потокового видео.

            Возможности подключения: Помимо наличия разъема Ethernet и отсутствия аналогового компьютерного входа VGA, задняя панель E320i-A0 стандартна для данного класса: два порта HDMI, один порт USB, один комбинированный компонентный/ композитный видеовход.


            Настройки изображения:
            Vizio E320i-A0

            Качество изображения
            Хотя в целом качество изображения не такое хорошее, как у Toshiba 32C120U или Samsung UN32Eh5000, Vizio заслуживает тех же 6 баллов, которые они получили в этой категории. и занимает третье место среди протестированных нами 32-дюймовых телевизоров. Сильные стороны включают второй по глубине уровень черного в группе и очень точную цветопередачу в ярких областях. Однако его изображение ухудшается, когда появляются темные сцены, вызванные несколько мутными деталями в тенях и голубоватым цветом.

            Щелкните изображение справа, чтобы увидеть настройки изображения, использованные в обзоре, и узнать больше о том, как элементы управления изображением этого телевизора работали во время калибровки.

            “=”” bgcolor=”#CCCCCC”> Comparison models (details)

            LG 32CS460	32-inch LCD
            Samsung UN32Eh5000	32-inch LED
            Sony KDL-32BX330	32-дюймовый ЖК-дисплей
            Toshiba 32C120U	32-inch LCD
            TCL L40FHDP60	40-inch LCD
            Samsung LN46D630	46-inch LCD
            Panasonic TC-P65VT50 (ссылка)	65-дюймовая плазменная панель

            Уровень черного: Способность воспроизводить относительно глубокий оттенок черного является сильной стороной Vizio, хотя и не без недостатков. В 11-й главе «Голодных игр» плохие парни, разбившие лагерь под деревом Китнисс, были окружены более темными тенями и решетками почтового ящика, чем на любом другом 32-дюймовом телевизоре, кроме Toshiba.

            С другой стороны, детализация теней Vizio была одной из худших в сравнении; лицо Пита, когда он смотрит на дерево (1:22:20), и кора самого дерева выглядели более затемненными, чем на Samsung Eh5000 и особенно на Toshiba. Тем не менее, Vizio был не так уж плох, и я немного потеряю детали в тенях, чтобы избежать размытых темных областей, которые можно увидеть, например, на 32-дюймовых экранах LG и Sony.

            Точность цветопередачи: В ярких сценах цвета Vizio выглядели ближе к нашему эталону, чем любой другой ЖК-монитор, включая даже Samsung D630. Когда на следующий день над деревом взошла заря, тона лица Китнисс выглядели великолепно (1:25:05), без более розового взгляда Toshiba 32C120U или чуть менее насыщенного внешнего вида Samsung Eh5000. Я также оценил точность зелени за ее головой.

            Однако при более темных снимках цвет Vizio заметно отставал от многих своих конкурентов». В 18:23 лицо Китнисс выглядело слишком синим и неестественным по сравнению с тем, как оно выглядело на Samsung и даже на Toshiba. Даже более темные области, такие как радиатор и даже ее рубашка, были хуже, с еще более заметным синим оттенком.

            Обработка видео: Как и другие 32-дюймовые телевизоры в моей линейке, E320i-A0 не смог должным образом обработать материал 1080p/24, что неудивительно, поскольку это телевизор с частотой 60 Гц. Вместо этого эстакада Intrepid из «I Am Legend» пыхтела с пыхтением, но без пленочной плавности, как, например, у D630. Также, как и следовало ожидать от телевизора с частотой 60 Гц, в соответствии с тестовыми шаблонами Panasonic не добился многого в отделе разрешения движения, хотя, как обычно, я обнаружил, что размытие в программном материале трудно обнаружить.

            Однородность: Vizio превзошел другие 32-дюймовые мониторы в нашей линейке по сохранению четкости уровня черного и предотвращению размытия при просмотре под другим углом. Он показал некоторый сдвиг цвета в сторону синего, который был более заметен, чем, например, на LG или Samsung. Я также оценил отсутствие пятен и более ярких областей на экране; набор хорошо сохранял постоянство яркости от края до края.

            Яркое освещение: Как и следовало ожидать от матового телевизора, Vizio показал себя очень хорошо в ярко освещенных помещениях, хотя и не совсем так, как большинство других телевизоров. Отражения на его экране немного ярче, чем у остальных ЖК-дисплеев, даже у Samsung Eh5000 — похоже, что Vizio использовала менее матовое покрытие. С другой стороны, он поддерживал уровни черного так же хорошо, как и любой из них, и даже лучше, чем некоторые из них.

            Яркость черного (0%)	0,0079	Хорошее
            Ср. gamma	2.3427	Average
            Near-black x/y (5%)	0.2594/0.264	Poor
            Dark gray x/y (20%)	0. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Винторезные станки Вопросы и ответы Карусельные станки Советы мастера Станок 1М63 Токарные станки Фрезерные станки Разное
