П6320 Пресс гидравлический одностоечный. Схемы, описание, характеристики
Сведения о производителе пресса гидравлического одностоечного П6320
Производителем пресса П6320 является Оренбургский завод гидравлических прессов Гидропресс, основанный в 1953 году.
Первый гидравлический пресс для переработки пластмасс ПА-474 был принят государственной комиссией 23 сентября 1953 года, этот день прессостроители и считают днем рождения завода «Гидропресс».
В настоящее время однокривошипный пресс П6320 производит ПАО «Кувандыкский завод кузнечно-прессового оборудования «Долина» г. Кувандык
В настоящее время пресс П6320 производит, также, ООО СО “Прессмаш”, г. Москва
Станки, выпускаемые Оренбургским заводом гидравлических прессов ГидроПресс
- ДГ2432 – пресс гидравлический рамный для пластмасс 1600 кН
- ДГ2434 – пресс гидравлический рамный для пластмасс 2500 кН
- ДГ2436 – пресс гидравлический рамный для пластмасс 4000 кН
- ДЕ2426 – пресс гидравлический рамный для пластмасс 400 кН
- ДЕ2428 – пресс гидравлический рамный для пластмасс 630 кН
- ДЕ2430 – пресс гидравлический рамный для пластмасс 1000 кН
- П6320 – пресс гидравлический одностоечный С- образный правильно запрессовочный 100 кН
- П6320Б – пресс гидравлический одностоечный С- образный правильно запрессовочный 100 кН
- П6324 – пресс гидравлический одностоечный С- образный правильно запрессовочный 250 кН
- П6324Б – пресс гидравлический одностоечный С- образный правильно запрессовочный 250 кН
- П6326 – пресс гидравлический одностоечный С- образный правильно запрессовочный 400 кН
- П6328 – пресс гидравлический одностоечный С- образный правильно запрессовочный 630 кН
- П6328Б – пресс гидравлический одностоечный С- образный правильно запрессовочный 630 кН
- П6330 – пресс гидравлический одностоечный С- образный правильно запрессовочный 1000 кН
- П6334 – пресс гидравлический одностоечный С- образный правильно запрессовочный 2500 кН
- ПД476 – пресс гидравлический рамный для пластмасс 1600 кН
П6320 пресс гидравлический одностоечный.
Назначение, область примененияМашина П6320 разработана в 1977 году. Разработчик ПО Гидропресс г. Оренбург.
Прессы гидравлические одностоечные без гидроподушки П6320 предназначены для выполнения широкого круга работ: запрессовки – выпрессовки, прошивки, калибровки, правки (рихтовки), листовой штамповки без глубокой вытяжки.
Гидравлический пресс одностоечный универсальный модели П6320, усилием 100кН предназначен для выполнения следующих операций:
- гибка, пробивка, штамповка, калибровка, запрессовка;
- правка – при оснащении правильным инструментом и правильным столом;
- точная правка – при оснащении устройством для точной правки и, при необходимости, правильным столом.
Гидравлические прессы П6320 могут применяться как в производственных, так и в ремонтных подразделениях и мастерских.
Прессы П6320, кроме того, имеют возможность встройки в автоматическую линию или комплекс.
По особому заказу все прессы могут оснащаться правильным столом и оснасткой, а прессы ПБ6330-02 и ПБ6334-02 – механизмом точной правки.
Все узлы прессов установлены на С-образной станине сваренной из листового проката. В верхней консоли закреплен рабочий цилиндр. К нижнему торцу штока цилиндра крепится ползун, с левой стороны пресса — конечные выключатели, с правой — электрошкаф с кнопочной панелью управления и манометры. На нижней консоли устанавливается стол для крепления инструмента или правильного стола, на который может быть установлено приспособление для правки. На передней части нижней консоли пресса расположены пульты управления. Для ручного управления предусмотрена рукоятка.

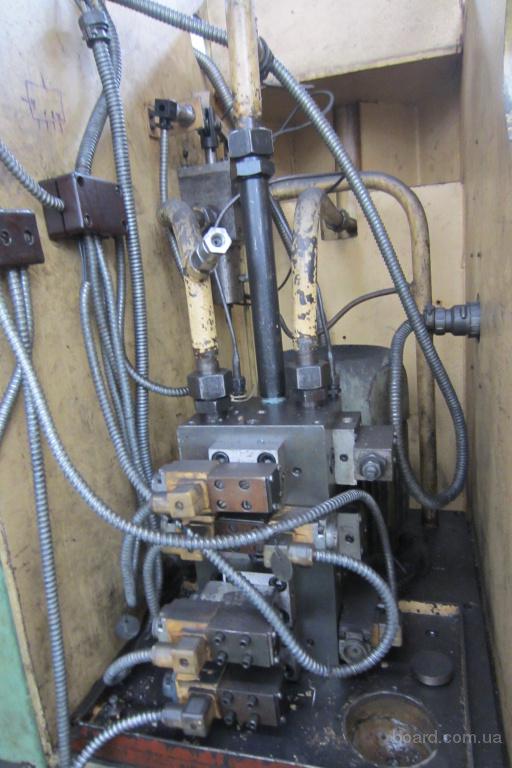

Привод пресса индивидуальный гидравлический, расположен внутри гидробака, установленного на станине.
Цилиндр – поршневого типа крепится в верхней части станины. В отверстие штока цилиндра установлен рабочий инструмент.
Электросхема имеет блокировку, осуществляющую немедленное отключение вводного автомата при открывании дверцы электрошкафа.
Рабочие органы цилиндра, насосов и гидроаппаратуры постоянно смазываются рабочей жидкостью — маслом — и не требуют специальной смазки. Оси рычагов управления смазываются пресс-масленками.
На прессах П6320
установлено ограждение и фотозащита.Режимы работы:
- наладочный,
- полуавтоматический,
- автоматический.
Управление прессом осуществляется:
- от рукоятки,
- от рукоятки с кнопкой,
- от одной кнопки,
- от двух кнопок.
Смазка комбинированная.
Конструкция прессов позволяет встраивать их в автоматические линии.
Прессы изготовляются и поставляются в соответствии с техническими условиями
- ТУ2-041-748—83 (пресс модели П6320)
- ТУ2-041-747—82 (пресс модели П6328Б)
Климатическое исполнение:
- для умеренного, холодного климата (основное)
- тропическое (по особому заказу)
Разработчик — оренбургский завод гидравлических прессов «Гидропресс» (головной).
Пресс гидравлический. Общие сведения
Гидравлический пресс — это гидравлическая машина, предназначенная для создания больших сжимающих усилий. Ранее назывался «пресс Брама», так как изобретён и запатентован Джозефом Брама в 1795 году.
Гидравлический пресс состоит из двух сообщающихся гидравлических цилиндров (с поршнями) разного диаметра. Цилиндр заполняется гидравлической жидкостью, водой, маслом или другой подходящей жидкостью.
Гидравлические прессы в отличие от молотов деформируют металл при малых скоростях движения рабочего инструмента — до 30 см/с. Эта скорость в начале деформирования заготовки равна нулю.
Основная работа совершается гидропрессами давлением рабочей жидкости (воды, эмульсии, масла), создаваемым в рабочих цилиндрах. Чем выше это давление и чем больше площадь рабочих цилиндров, тем значительнее усилие, развиваемое прессом. В настоящее время в гидравлических прессах создаются давления до 100 МПа (1000 ат). Усилие наиболее крупных гидравлических прессов доходит до 740 МН (75 000 тс).
Обозначение гидравлических прессов
Значения первых двух цифр в обозначениях гидравлических прессов:
- П32 – пресс листоштамповочный, отбортовочный
- П60, П61, П63 – пресс одностоечный правильно запрессовочный
- П31, П34 – пресс одностоечный простого действия
- П33 – пресс рамный двойного действия
За двумя первыми цифрами следуют еще две цифры, обозначающие номинальное усилие пресса, а затем буква, которая показывает его модификацию в группе прессов данного вида.
Значения основного параметра в обозначениях прессов:
Таблица 1. Обозначение основного параметра пресса
| Обозн. пресса | Усилие пресса, кН | Обозн. пресса | Усилие пресса, кН | Обозн. пресса | Усилие пресса, кН | Обозн. пресса | Усилие пресса, кН |
|---|---|---|---|---|---|---|---|
| 14 | 25 кН | 20 | 100 кН | 30 | 1000 кН | 40 | 10000 кН |
| 15 | 31,5 кН | 21 | 125 кН | 31 | 1250 кН | 41 | 12500 кН |
| 16 | 40 кН | 22 | 160 кН | 32 | 1600 кН | 42 | 16000 кН |
| 18 | 63 кН | 23 | 200 кН | 33 | 2000 кН | 43 | 20000 кН |
| 24 | 250 кН | 34 | 2500 кН | 44 | 25000 кН | ||
| 25 | 315 кН | 35 | 3150 кН | 45 | 31500 кН | ||
| 26 | 400 кН | 36 | 4000 кН | 46 | 40000 кН | ||
| 28 | 630 кН | 38 | 6300 кН | 48 | 63000 кН |
Пример обозначения гидравлических прессов:
- П6320 – 100 кН, пресс одностоечный правильно запрессовочный
- П6328 – 630 кН, пресс одностоечный правильно запрессовочный
- П6330 – 1000 кН, пресс одностоечный правильно запрессовочный
- П6334 – 2500 кН, пресс одностоечный правильно запрессовочный
Габаритные размеры гидравлического пресса П6320
Габаритные размеры гидравлического пресса П6320
Габаритные размеры рабочего пространства гидравлического пресса П6320
Габаритные размеры рабочего пространства пресса П6320

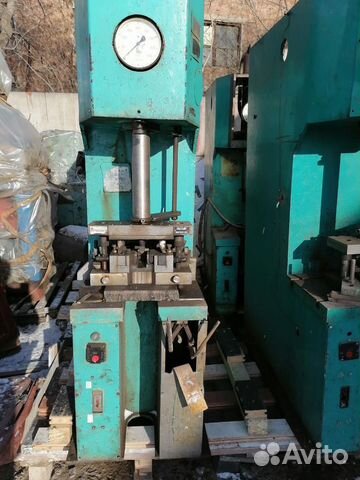

Общий вид гидравлического пресса П6320

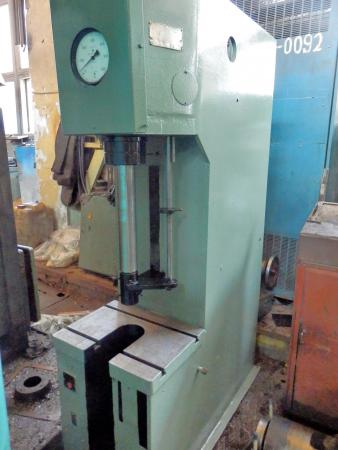

Фото гидравлического пресса П6320
Установочный чертеж гидравлического пресса П6320
Установочный чертеж пресса П6320
Читайте также: Производители кузнечно-прессового оборудования в России
П6320 Пресс гидравлический.
Видеоролик.Технические характеристики пресса П6320
| Наименование параметра | П6320 | П6324 | П6326 | П6328 |
|---|---|---|---|---|
| Основные параметры | ||||
| Номинальное усилие пресса, кН (т) | 100 (10) | 250 (25) | 400 (40) | 630 (63) |
| Наибольший ход штока (ползуна), мм | 400 | 500 | 500 | 500 |
| Наибольшее расстояние между столом и штоком – открытая высота пресса, мм | 600 | 710 | 710 | 710 |
| Наибольшее расстояние между столом и штоком – открытая высота пресса в правильном исполнении, мм | 420 | |||
| Расстояние от оси штока до станины (вылет), мм | 200 | 250 | 320 | |
| Скорость штока – рабочий ход, мм/сек | 20 | 24 | 10 | |
| Скорость штока – холостой ход, мм/сек | 125 | 125 | 220 | |
| Скорость штока – возвратный ход, мм/сек | 300 | 300 | 310 | |
| Размеры стола, мм | 500 х 380 х 57 | 630 х 480 | 710 х 560 | |
| Размеры проема в столе, мм | 125 | 160 | ||
| Размеры съемного правильного стола, мм | 1250 х 300 х 180 | 1600 х 360 х 250 | 1600 х 360 | |
| Масса съемного правильного стола, кг | 290 | |||
| Масса правильного инструмента, кг | ||||
| Высота стола над уровнем пола, мм | 800 | 620 | ||
| Номинальное рабочее давление жидкости основное, МПа (кгс/см²) | 16 (160) | 20 (200) | 25 (250) | |
| Электрооборудование | ||||
| Количество электродвигателей | 1 | 2 | 1 | |
| Электродвигатель главного привода, кВт (об/мин) | 3 (1500) | 7,5 (1450) | 13 | 11 |
| Габариты и масса пресса | ||||
| Габариты пресса (длина ширина высота), мм | 1450 х 810 х 2285 | 1600 х 935 х 2730 | 1600 х 1845 х 2348 | 1060 х 1800 х 2900 |
| Масса станка, кг | 1260 | 1587 | 3000 | 3390 |
- Банкетов А.
Н., Бочаров Ю.А., Добринский Н.С. и др. Кузнечно-прессовое оборудование, 1970 - Бочаров Ю.А., Прокофьев В, Н. Гидропривод кузнечно-прессовых машин, 1969
- Белов А.Ф., Розанов Б. В., Линц В. П. Объемная штамповка на гидравлических прессах, 1971
- Живов Л.И. Кузнечно-штамповочное оборудование, 2006
- Кузьминцев В.Н. Ковка на молотах и прессах, 1979
- Розанов Б.В. Гидравлические прессы, 1959
- Титов Ю.А. Оборудование кузнечно-прессовых цехов, 2001
- Щеглов В.Ф. Кузнечно-прессовые машины, 1989
- Берлет Разработка чертежей поковок, 2001
- Рудман Л.И. Справочник по оборудованию для листовой штамповки, 1989
- Романовский В.П. Справочник по холодной штамповке, 1965
- Кузьминцев В. Н. Ковка на молотах и прессах, 1979
- Мещерин В.Т. Листовая штамповка. Атлас схем, 1975
Список литературы:
Н., Бочаров Ю.А., Добринский Н.С. и др. Кузнечно-прессовое оборудование, 1970
Н. Ковка на молотах и прессах, 1979Связанные ссылки. Дополнительная информация

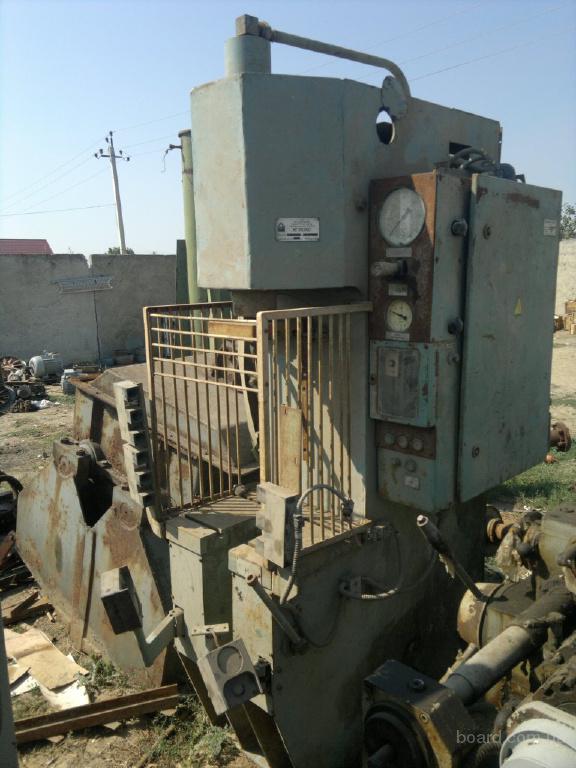

Пресс гидравлический вертикальный П6320Б (П6320) усилием 10 тонн от производителя ПАО Долина
Пресс гидравлический одностоечный с индивидуальным приводом усилием 10тс (100кН) модели П6320Б (П6320) относится к универсальному виду оборудования для выполнения различных операций обработки давлением.
Пресс гидравлический П6320Б (пресс гидравлический П6320) подходит для:
- выпрессовки;
- запрессовки;
- гибки;
- калибровки.
При установке правильного устройства и правильного стола способен выполнять операцию правка. Пресс может быть встроен в автоматическую линию или комплекс.
Применение гидравлического пресса П6320Б (пресс П6320)
Данный гидравлический пресс модели П6320Б востребован на машиностроительных заводах, самые распространенные направления: авиастроение, судостроение, автомобилестроение, сельскохозяйственное.
Получил широкое применение на ремонтных участках и мастерских. Успешно эксплуатируются коммерческими научно-производственными фирмами.

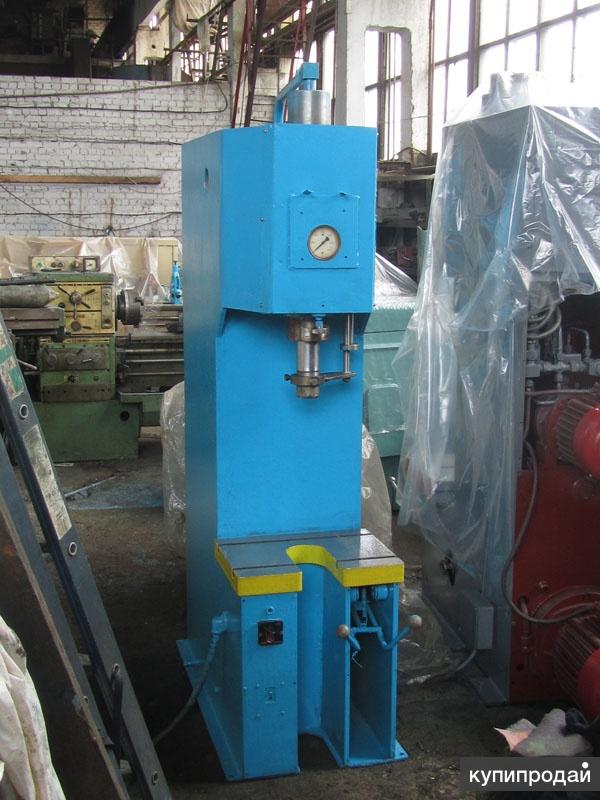

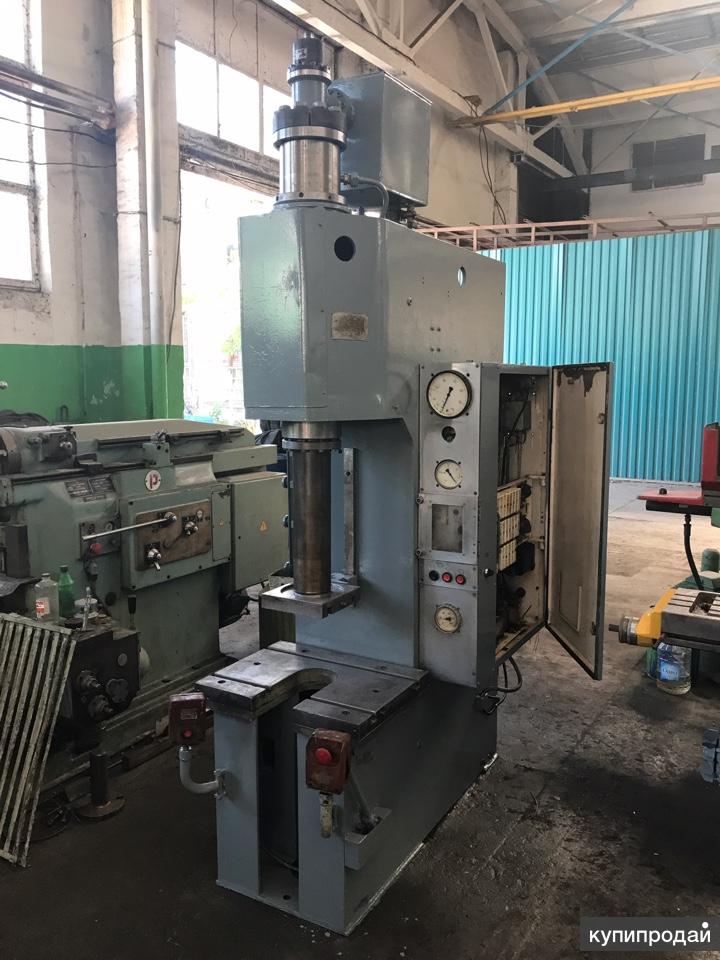

Общий вид пресса
1 — станина; 2 — цилиндр; 3 — гидроагрегат; 4 — электрошкаф; 5 — трубопровод; 6 — гайка; 7 — разрезное кольцо; 8 — ползун; 9 — кронштейн; 10 — поводок; 11 — направляющая планка; 12 — конечный выключатель; 13 — стол; 14 — рукоятка ручного управления.
Все узлы пресса установлены на станине 1. Станина сварной конструкции имеет верхнюю и нижнюю консоли и вертикальную стойку, в средней части проёма, которой имеется ёмкость для масла. На верхней раме ёмкости устанавливается гидроагрегат 3. В верхней консоли закреплён при помощи разрезного кольца 7 и гайки 6 цилиндр 2.
К нижнему торцу штока цилиндра крепится ползун 8 с кронштейном 9, скользящим по направляющей планке 11, исключающей проворот ползуна со штоком вокруг вертикальной оси. Слева на ползуне закреплён поводок 10 с флажком для взаимодействия с конечными выключателями, установленными на механизме конечных выключателей 12, закреплённом на левой стойке пресса.
С правой стороны на стойке пресса закреплён электрошкаф 4 с контроллером и панелью управления. Внутри шкафа, на гидроагрегате и на станине пресса размещено электрооборудование. Нижняя консоль пресса служит столом 13 для установки инструмента или правильного стола, на который может быть установлено приспособление для правки.
Пресс комплектуется переносным пультом двухкнопочного управления. Внутри станины размещён трубопровод 5, соединяющий гидроагрегат с цилиндром и манометром.
В нижней консоли справа установлена рукоятка ручного управления 14, механически связанная с гидрозолотником и конечными выключателями, расположенными в верхней части внутри станины. С боков рабочая зона закрыта защитными решётками (на рисунке не показаны) с установленными узлами фотозащиты. При использовании пресса для правки решётки снимаются.
Режимы работы пресса гидравлического П6320Б (П6320)
«Ручной режим» в ручном режиме управление движением ползуна пресса осуществляется рукояткой. Исходное положение ползуна пресса — крайнее верхнее.
Ход ползуна вниз осуществляется перемещением рукоятки управления вниз. Идет ускоренный ход ползуна вниз, который ограничивается положением конечного выключателя, далее происходит включение электромагнита начинается рабочий ход ползуна. Ход ползуна вверх осуществляется перемещением рукоятки управления в крайнее верхнее положение.
Скорость ползуна пресса на холостом и рабочем ходе регулируется величиной хода рукоятки.
«Полуавтоматический режим» В исходном положении ползун пресса находится в верхнем положении. Цикл пресса осуществляется нажатием кнопок «Ход» двурукого управления. Ход ползуна ограничен положением конечного выключателя, далее ползун совершает возвратный ход, до начального положения, цикл считается законченным.
«Наладочный режим» управление движением ползуна пресса осуществляется кнопками «Ход», причём левая включает возвратный ход, а правая — рабочий ход вниз. При отпускании кнопки ползун останавливается в текущем положении. Данный режим служит для настройки конечных выключателей, поэтому ускоренный ход не предусмотрен.
