П6330 Пресс гидравлический одностоечный правильно запрессовочный. Схемы, описание, характеристики

Сведения о производителе пресса гидравлического одностоечного П6330

Производителем пресса П6330 является Оренбургский завод гидравлических прессов Гидропресс, основанный в 1953 году и Нелидовский завод гидравлических прессов НЗГП, основанный в 1972 году.

Первый гидравлический пресс для переработки пластмасс ПА-474 был принят государственной комиссией 23 сентября 1953 года, этот день прессостроители и считают днем рождения завода «Гидропресс».

В настоящее время однокривошипный пресс П6330 производит ПАО «Кувандыкский завод кузнечно-прессового оборудования «Долина» г. Кувандык

В настоящее время пресс П6330 производит, также, ООО СО “Прессмаш”, г. Москва

Станки, выпускаемые Оренбургским заводом гидравлических прессов ГидроПресс

  • ДГ2432 – пресс гидравлический рамный для пластмасс 1600 кН
  • ДГ2434 – пресс гидравлический рамный для пластмасс 2500 кН
  • ДГ2436 – пресс гидравлический рамный для пластмасс 4000 кН
  • ДЕ2426 – пресс гидравлический рамный для пластмасс 400 кН
  • ДЕ2428 – пресс гидравлический рамный для пластмасс 630 кН
  • ДЕ2430 – пресс гидравлический рамный для пластмасс 1000 кН
  • П6320 – пресс гидравлический одностоечный С- образный правильно запрессовочный 100 кН
  • П6320Б – пресс гидравлический одностоечный С- образный правильно запрессовочный 100 кН
  • П6324 – пресс гидравлический одностоечный С- образный правильно запрессовочный 250 кН
  • П6324Б – пресс гидравлический одностоечный С- образный правильно запрессовочный 250 кН
  • П6326 – пресс гидравлический одностоечный С- образный правильно запрессовочный 400 кН
  • П6328 – пресс гидравлический одностоечный С- образный правильно запрессовочный 630 кН
  • П6328Б – пресс гидравлический одностоечный С- образный правильно запрессовочный 630 кН
  • П6330 – пресс гидравлический одностоечный С- образный правильно запрессовочный 1000 кН
  • П6334 – пресс гидравлический одностоечный С- образный правильно запрессовочный 2500 кН
  • ПД476 – пресс гидравлический рамный для пластмасс 1600 кН

П6330 пресс гидравлический одностоечный правильно запрессовочный.

Назначение, область применения

Пресс гидравлический одностоечный П6330 предназначен для запрессовки, выпрессовки, прошивки, правки, листовой штамповки без глубокой вытяжки, монтажных, штамповочных и других работ, а также для правки при установке правильного стола и правильного инструмента. Применяется в различных отраслях промышленности, как в производственных, так и в ремонтных подразделениях и мастерских. Эксцентричное нагружение при работе пресса не допускается.

Узлы пресса П6330 монтируются на сварной станине С-образной формы. В верхней консоли станины расположен цилиндр, в нижней — механизм переключения управления (двурукое, однорукое, педальное). Привод пресса — гидравлический. Гидроагрегат П63В4 установлен внутри станины. Электрооборудование монтируется в электрошкафу, который расположен на задней обшивке пресса. Обшивка со шкафом крепится к станине шарнирными петлями. Рукоятки управления посредством рычагов через механизм переключения управления связаны с планкой, которая одним концом соединена с распределительным золотником, другим — через возвратный штырь, модификатор связан с ползуном.

Управление прессом П6330 — двурукое и однорукое правое осуществляется перемещением правой рукоятки.

Электросхема имеет блокировку, осуществляющую немедленное отключение вводного автомата при открывании дверцы электрошкафа.

Рабочие органы цилиндра, насосов и гидроаппаратуры постоянно смазываются рабочей жидкостью — маслом — и не требуют специальной смазки. Оси рычагов управления смазываются пресс-масленками.

Разработчик — оренбургский завод гидравлических прессов «Гидропресс» (головной).


Пресс гидравлический. Общие сведения

Гидравлический пресс — это гидравлическая машина, предназначенная для создания больших сжимающих усилий. Ранее назывался «пресс Брама», так как изобретён и запатентован Джозефом Брама в 1795 году.

Гидравлический пресс состоит из двух сообщающихся гидравлических цилиндров (с поршнями) разного диаметра. Цилиндр заполняется гидравлической жидкостью, водой, маслом или другой подходящей жидкостью.


Обозначение гидравлических прессов

Значения первых двух цифр в обозначениях гидравлических прессов:
  • П32 – пресс листоштамповочный, отбортовочный
  • П60, П61, П63 – пресс одностоечный правильно запрессовочный
  • П31, П34 – пресс одностоечный простого действия
  • П33 – пресс рамный двойного действия

За двумя первыми цифрами следуют еще две цифры, обозначающие номинальное усилие пресса, а затем буква, которая показывает его модификацию в группе прессов данного вида.


Значения основного параметра в обозначениях прессов:

Таблица 1. Обозначение основного параметра пресса

Обозн. пресса Усилие пресса, кН Обозн. пресса Усилие пресса, кН Обозн. пресса Усилие пресса, кН Обозн. пресса Усилие пресса, кН
14 25 кН 20 100 кН 30 1000 кН 40 10000 кН
15 31,5 кН 21 125 кН 31 1250 кН 41 12500 кН
16 40 кН 22 160 кН 32 1600 кН 42 16000 кН
18 63 кН 23 200 кН 33 2000 кН 43 20000 кН
24 250 кН 34 2500 кН 44 25000 кН
25 315 кН 35 3150 кН 45 31500 кН
26 400 кН 36 4000 кН 46 40000 кН
28 630 кН 38 6300 кН 48 63000 кН

Пример обозначения гидравлических прессов:

  • П6320Б – 100 кН, пресс одностоечный правильно запрессовочный
  • П6328Б – 630 кН, пресс одностоечный правильно запрессовочный
  • П6330 – 1000 кН, пресс одностоечный правильно запрессовочный
  • П6334 – 2500 кН, пресс одностоечный правильно запрессовочный

Габаритные размеры рабочего пространства пресса П6330


Габаритные размеры рабочего пространства пресса П6330 с правильным столом


Посадочные и присоединительные базы гидропресса П6330

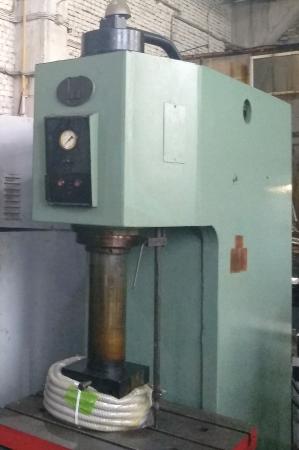

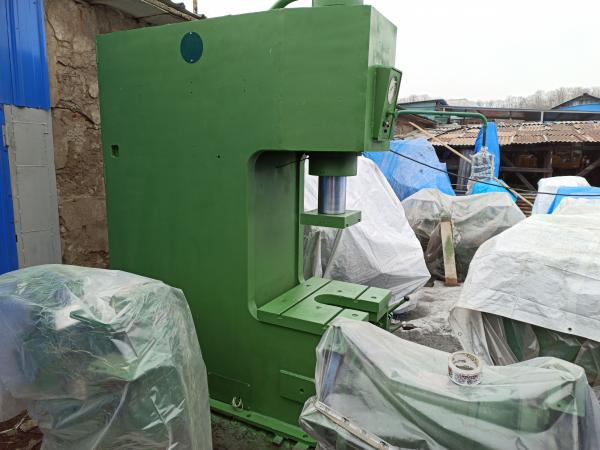

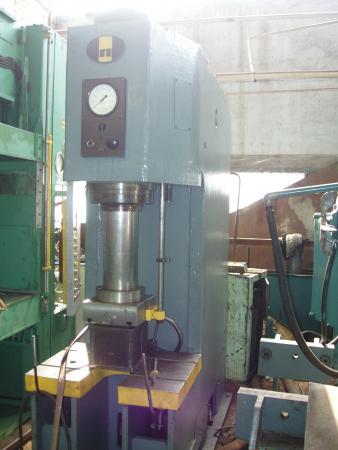

Общий вид гидравлического пресса П6330


Схема управления гидравлическим прессом П6330


Гидросхема гидравлического пресса П6330


Читайте также: Обозначения гидравлических схем металлорежущих станков



П6330 Пресс гидравлический.

Видеоролик.



Основные технические характеристики пресса П6330

Наименование параметра		 П6330
Основные параметры пресса
Номинальное усилие пресса, кН (т) 1000 (100)
Наибольший ход штока, мм 500
Наибольшее расстояние между столом и штоком – открытая высота пресса, мм 750
Расстояние от оси штока до станины (вылет), мм 400
Скорость штока – рабочий ход, мм/сек 12,5
Скорость штока – холостой ход, мм/сек 80
Скорость штока – возвратный ход, мм/сек 18
Размеры стола, мм 800 х 630
Размеры проема в столе, мм 200 х 415
Размеры съемного правильного стола, мм 2000 х 420
Масса съемного правильного стола, кг		 960
Масса правильного инструмента, кг 195
Высота стола над уровнем пола, мм 745
Номинальное рабочее давление жидкости, кг/см2 250
Электрооборудование
Количество электродвигателей 1
Электродвигатель главного привода, кВт 22
Габариты и масса пресса
Габариты пресса (длина ширина высота), мм 2250_900_2720
Масса станка, кг 5500

    Список литературы:

  1. Банкетов А. Н., Бочаров Ю.А., Добринский Н.С. и др.
    Кузнечно-прессовое оборудование, 1970
  2. Бочаров Ю.А., Прокофьев В, Н. Гидропривод кузнечно-прессовых машин, 1969
  3. Белов А.Ф., Розанов Б. В., Линц В. П. Объемная штамповка на гидравлических прессах, 1971
  4. Живов Л.И. Кузнечно-штамповочное оборудование, 2006
  5. Кузьминцев В.Н. Ковка на молотах и прессах, 1979
  6. Розанов Б.В. Гидравлические прессы, 1959
  7. Титов Ю.А. Оборудование кузнечно-прессовых цехов, 2001
  8. Щеглов В.Ф. Кузнечно-прессовые машины, 1989
  9. Берлет Разработка чертежей поковок, 2001
  10. Рудман Л.И. Справочник по оборудованию для листовой штамповки, 1989
  11. Романовский В.П. Справочник по холодной штамповке, 1965
  12. Охрименко Я.М. Технология кузнечно-штамповочного производства, 1966
  13. Кузьминцев В. Н. Ковка на молотах и прессах, 1979
  14. Мещерин В.Т. Листовая штамповка. Атлас схем, 1975

Связанные ссылки. Дополнительная информация


Паспорт на пресс П6330 гидравлический одностоечный

Состояние документа: Паспорт в электронном виде, отсканирован, проверен, готов к отправке, можно скачать в течение 30 минут после оплаты в рабочее время

Тип документации: паспорт
Производитель: п/я А-7031,  Оренбург
Год выпуска: 1973+1974
Листов / страниц: 208 / 208
Тип файлов: DJVU
Копия: сканированная
Качество изображений: цветное, 3500*2500, 300dpi


Архиватор: WinZIP
Размер архива: 70 Мб
Паспорт выложен пользователем: Administrator

Состав документации на пресс П6330:

1) П6330-00-001РЭ Руководство по эксплуатации П6330, 77 страниц (1974 год):
Техническое описание:
– Назначение и область применения
– Состав пресса П6330
– Чертеж общего вида пресса
– Устройство и работа пресса П6330
– Вид пресса с установленной правильной оснасткой
– Разрез цилиндра
– Разрез втулки
– Чертеж устройства управления
– Устройство и работа модификатора, разрез модификатора
– Устройство и работа механизма коротких ходов, разрез механизма
– Электрооборудование П6330
– Принципиальная электросхема 1972+1974 года, двигатель А02-71-4-С2
– Перечень элементов электросхемы, перечень покупной электроаппаратуры
– Гидросистема пресса, гидросхема пресса ГР-П6332, перечень элементов схемы

– Система смазки П6330, схема смазки пресса
Инструкция по эксплуатации пресса П6330:
– Меры безопасности
– Порядок установки, фундаментный чертеж пресса
– Регулирование
– Габаритные чертежи и места крепления инстурмента
Паспорт:
– Общие сведения
– Основные тех. данные и характеристики
– Сведения о ремонте
– Сведения об изменении
– Комплектность
– Свидетельство о приемке/консервации/упаковке
– Гарантии
Материалы по быстроизнашивающимся деталям:
– Поршень
– Втулка
– Кольцо нажимное
– Кольцо
– Втулка
– Кольцо поршневое 220КА54-1
– Манжета 180*210 ГОСТ 9041-59
– Манжета 190*210 ГОСТ 6969-54
– Кольцо
– Прокладка
– Прокладка 49*40 МН2421-61
– Пружина 4*28*115 Д81-1
– Пружина Д81-3

2) П6330-00-001РЭ Руководство по эксплуатации П6330, 81 страница (1973 год):
Техническое описание:
– Назначение и область применения, стр.3
– Состав пресса П6330, стр. 4
– Устройство и работа пресса П6330, стр. 4-20
– Электрооборудование П6330, принципиальная электросхема, перечень покупной электроаппаратуры, стр. 21-35
– Гидросистема пресса, гидросхема пресса ГР-П6332, перечень элементов схемы, стр. 36-41
– Система смазки П6330, стр. 41-42
Инструкция по эксплуатации пресса П6330:
– Меры безопасности, стр. 43-44
– Порядок установки, фундамент пресса, стр. 45-50

– Регулирование, стр. 50-54
– Габаритные чертежи и места крепления инстурмента
Паспорт:
– Общие сведения, стр.55
– Основные тех. данные и характеристики, стр. 56-60
– Сведения о ремонте, стр. 61
– Сведения об изменении, стр. 62
– Комплектность, стр. 63-65
– Свидетельство о приемке/консервации/упаковке, стр. 66-70
– Гарантии, стр. 71
Материалы по быстроизнашивающимся деталям:
– Кольцо поршневое, стр. 74
– Поршень, стр. 75
– Втулка, манжета, кольцо нажимное, стр. 76
– Втулка, стр. 77
– Кольцо, стр.78
– Манжета, стр. 79
– Кольцо, стр.80
– Прокладка, стр.81
– Прокладка, стр.82
– Пружина, стр.83
– Пружина, стр.84

3) Каталог деталей П6330, 13 листов А4:
– Спецификация деталей пресса
– Разрезы узлов

4) ГР-П6332 Руководство по эксплуатации гидроагрегатов ГР-П6320, ГР-П6326, ГР-П6328, ГР-П6332 (Людиново), 50 страниц:
– Назначение и область применения
– Состав гидроагрегатов
– Рисунки расположения составных частей
– Устройство и работа
– Рисунки насосной установки, гидропанели
– Схема гидравлическая принципиальная гидроагрегатов ГР-П6326, ГР-П6328, ГР-П6332
– Схема гидравлическая принципиальная гидроагрегатов ГР-П6320
– Схема расположения регулируемых элементов
– Указание мер безопасности
– Порядок установки
– Настройка, наладка, режимы работы
– Регулирование
– Паспорт гидроагрегата – общие сведения, технические данные, сведения о ремонте
– Свидетельства о приемке, о консервации, об упаковке
– Материалы по быстроизнашивающимся деталям: 4151850054-0. 00.03 Звездочка, Звездочка 60/2 ГОСТ 14064-68, Звездочка 100/2 ГОСТ14054-68

Дополнительная документация (нажмите на ссылку, чтобы просмотреть):
Паспорт на пресс П6330 гидравлический одностоечный 1984год с гидроагрегатом П63В4

Инструкции по скачиванию паспорта:
Если Вы решили скачать документацию (паспорт) на пресс П6330 гидравлический одностоечный – прочтите следующие инструкции:

Данный документ платный. Чтобы отправить документ в корзину нажмите на кнопку “купить”, расположенную ниже этого текста. Паспорт добавится в вашу корзину. Если Вы хотите добавить в корзину еще один или несколько документов – проследуйте в соответствующую категорию и закончите пополнение корзины.
Для скачивания документации Вам необходимо перейти в Вашу корзину, нажав кнопку “показать корзину”. Корзина находится в левом меню, сразу за разделом поиска паспортов. После ознакомления с выбранными документами в корзине – нажмите на кнопку “оформить заказ”. Если Вы зарегистрированный пользователь – введите свои данные, либо зарегистрируйтесь.
Для оплаты за паспорт выберите предпочитаемый способ оплаты. Если вас не устраивает ни один способ оплаты, предоставленный на портале – свяжитесь с нами по электронной почте, мы поможем вам осуществить платеж. Если вы оплачиваете документацию купонами – введите номер купона в соответствующее поле. Если вы хотите вместо оплаты совершить обмен – напишите нам, указав номер заказа и краткое описание предлагаемой вами документации.
Внимательно проверьте введенные данные и нажмите “подтвердить заказ”. После прохождения процедуры подтверждения оплаты заказа, на электронный адрес указанный Вами при регистрации придет ссылка, нажав которую Вы сможете скачать паспорт.
Если у Вас все равно возникли трудности со скачиванием или вопросы – проследуйте в раздел главного меню “Помощь по сайту”.

Удачного скачивания! И не забывайте оставлять отзывы о скачанных паспортах на оборудование – нам важно ваше мнение!


ORENBURG Пресс гидравлический с С-образной рамой P6330, г/п 100 т, стол 630×800 мм

Токарный станок с фиксированной головкой с ЧПУ, Станки для продажи

Токарный центр с ЧПУ NAKAMURA TW10MM, двухшпиндельный, двухревольверный, ось C, загрузчик прутка (1998) (1998)



НОМЕР МАШИНЫ: 13028

Продажа станков — Токарный станок с ЧПУ с фиксированной головкой

Make: Nakamura CNC Center Центр

Модель: TW10 мм Twin Spindle, Twin Turret, C Axis, Bar Loader

год производства: 1998

Controller: . NAKAMURA TOME TW-10MM С FANUC 16TT Марка: Накамура Номер модели: ТВ-10ММ Контроллер: Fanuc Series 16TT Control ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Макс. качание над кроватью 8,27 дюйма Максимальный диаметр поворота 8,26 дюйма Максимальная длина поворота 6,10 дюйма Расстояние ч/б передняя часть шпинделя и револьверная головка 3,74 11,61 дюйма Вместимость прутка Шпиндель 1: 1,65 дюйма Вместимость прутка Шпиндель 2: 1,65 дюйма Скорость вращения шпинделя 55 – 5500 об/мин Путешествия (ось X) оба 7,28 дюйма Ход (ось Z) влево/вправо 7,87 дюйма / 24,41 дюйма Тип револьверной головки (2) 12-позиционные револьверные головки Приблизительный вес 11 300 фунтов ОСНАЩЕН IEMCA МАГАЗИННАЯ ПОДАЧА ПРУТКОВ МОДЕЛЬ BOSS 542/37 Двойная револьверная головка / конструкция с двумя шпинделями Возможность динамического фрезерования — все 12 положений обеих револьверных головок Полное вращение шпинделя по оси C (2) Цанговые патроны Автоматический улавливатель деталей Интерфейс порта RS 232 Система охлаждения Вспомогательный шпиндель

ОПИСАНИЕ: Эта машина находится в хорошем рабочем состоянии. Продается без живого инструмента.

шлифовальный станок, валок, машины для продажи

вальцовый шлифовальный станок с ЧПУ NAXOS UNION W1800 X 9000 с 2 люнетами, управление FANUC 0-G (модернизированный в 2017 г.) ЦЕНА FOB

-G control (модернизированный 2017 г.) ЦЕНА FOB



НОМЕР МАШИНЫ: 13075

Продажа машин -Grinder, Roll

Make: Naxos Union CNC CNC Roll Grinder

Модель: W1800 x 9000 с 2 стабициями, Fanuc 0-G Control (Retoforted 2017) Цена с пейбом

Спецификация: Make: Naxos- СОЮЗ Тип: Ш 1800 x 9000 Новое в: 1961/2017 Управление: ЧПУ (FANUC 0-G) Происхождение : Германия Цитата: бывший фонд “как есть,где есть” Срок поставки: под повор, немедленно Описание: – 2 устойчивых Технические детали диаметр шлифования 1800 мм длина шлифования 9,000 мм диаметр качания 1850мм межосевое расстояние 9000 мм диаметр шлифования – мин. 250 мм центральная высота 900 мм вес заготовки 40 т привод рабочего шпинделя DC 37kw скорости шпинделя 0 – 15 / 5 – 40 U/мм привод шлифовального шпинделя 15 кВт скорость вращения шпинделя 850 об/мин Макс. диам. шлифовального круга 700 х 305 х 90 мм общая потребляемая мощность ок. 50 кВт вес машины 70 т размеры машины ок. 15 х 7 м

Гидравлический пресс с рамой

C Stanko P6330

  • ЮниМашины
  • ›
  • Гидравлические прессы
  • ›
  • Гидравлические прессы с C-образной рамой
  • ›
  • Гидравлические прессы с C-образной рамой Stanko
  • ›
  • Гидравлические прессы C-образной рамы Stanko P6330

Категория Гидравлические прессы Станко ›
Производитель Станко ›

АРХИВИРОВАНО ОБЪЯВЛЕНИЕ

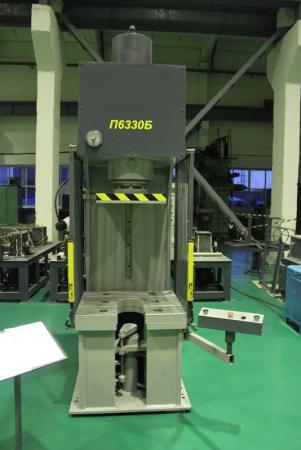

Гидравлический пресс с рамой C Stanko P6330 был произведен производителем станка Stanko . Машина Stanko P6330 была построена в 1987 году.

Общие данные

Местоположение Польша
регион Нижнесилезское
Год выпуска 1987
Гарантия Без гарантии
Техническое состояние Очень хорошо
Загрузка Продавец организует погрузку – входит в стоимость машины
Оплата До получения
Транспорт Покупатель организует транспорт за свой счет
Статус Машина отключена от сети

Технические параметры

Максимальное усилие (нажатие) 100 т
Глубина горловины (расстояние от рамы до оси штока) 15,7 дюйма
Максимальный ход штока 19,7 дюйма
Длина нижнего стола 31,5 дюйма
Ширина нижнего стола 24,8 дюйма
Длина верхнего стола 11,8 дюйма
Ширина верхнего стола 11,8 дюйма
Максимальное расстояние между столами 29,5 дюйма
Скорость штока (без нагрузки) 3,1 дюйм/с
Скорость штока поршня (нажатие) 1,6 дюйма/с
Скорость штока (возврат) 9,3 дюйма/с
Потребляемая мощность 29,5 л.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
