Водопровод из медных труб своими руками, процесс пайки медных труб
В данной статье мы рассмотрим основные заблуждения что до использование системы водоснабжения с помощью медной трубы и фитингов, а также какие необходимы инструменты для монтажа медной системы и сам процесс пайки трубы и фитинги.
Вопреки сложившемуся мнению, медь очень хорошо подходит для водопроводных систем, несмотря даже на кажущуюся дороговизну материала. Вообще с медью связаны определённые заблуждения:
- Медь это дорого. Разумеется, медные трубы дороже металлопластиковых. Но монтаж медной системы исключает дорогостоящие фитинги, за счёт чего разница по стоимости практически не ощущается.
- Медь окисляется снаружи. Да окисляется, так же, как окисляются старинные бронзовые памятники, образуя патину. Однако такой процесс не имеет ничего общего с коррозией. К тому же медь, в отличие от пластика, не теряет своих свойств при перепадах температуры. Также медные трубы выдерживают давление до 40 атмосфер, а металлопластиковые только до 10 атмосфер.
- Хлорированная вода окисляет трубы изнутри. Но сама же плёнка окисла препятствует дальнейшему окислению в глубину материала.
Если Вы сделали свой выбор в сторону меди, Вам пригодятся следующие инструменты:
1. Труборез.
Медь мягкий материал, сильный нажим применять к нему не рекомендуется.
2. Напильник. Отрезав трубу, надо приступить к снятию фаски для облегчения соединения и во избежание мелкого ремонтного травматизма. Не допускается использования мелкозернистой наждачной бумаги, так как частицы абразива влипают в мягкую медь, препятствуя качественной пайке.
3. Трубогиб. Для сохранения круглого сечения необходим подпор стальной пружиной изнутри.
5. Ёршик. Зачистить трубу изнутри.
6. Газовая горелка.
7. Припой. Легкоплавкий металл, чаще всего олово.
8. Флюс.
Также, вам не обойтись без стандартных ремонтных инструментов: молотка, рулетки, плоскогубцев или перчатки для захвата горячей поверхности, маркера.
Собственно пайка может осуществляться высоко и низкотемпературным способом. Низкотемпературный способ (до 450°С) в быту предпочтительнее, поскольку не происходит отжиг металла.
К тому же это безопаснее, принимая во внимание высокую теплопроводность меди. Сам процесс пайки осуществляется в следующей последовательности.
1. Отрезание трубы труборезом. Трубу следует держать строго перпендикулярно лезвию для получения ровного края.
3. Принимающую трубу расширяем с торца трубо расширителем.
4. Равномерно наносим флюс на вводимую трубу.
5. Далее трубы следует соединить. Убираем остатки флюса.
6. Прогреваем всё до серебристого цвета флюса.
7. Далее нужно поднести припой-проволоку. Он должен плавиться от разогретой меди. Зазор заполняется припоем по принципу капиллярного эффекта. Поэтому зазор должен быть не больше, и не меньше указанного в п.3. И вообще, за расходом припоя следует следить. Чрезмерное затекание припоя в межтрубную щель приводит к перерасходу материала, и к появлению металлических капель внутри трубы.
Эти капли усиливают разрушительные турбулентные явления внутри трубы. Как минимум неудобств для потребителя – сторонние шумы при движении воды.8. Дать соединению остыть без постороннего вмешательства (не допускается на горячую пайку даже дуть). Обтереть влажной тряпочкой остатки флюса и припоя.
Шов на месте соединения должен получиться ровным и плотным. Окончательный (и самый эффективный!) способ проверки остывшего соединения – подать воду.
При монтаже системы следует также соблюдать простые правила.
1. Мелкие части системы удобнее собирать на столе (например, привинчивать шаровый кран к трубе или делать сгибы трубы). На месте монтажа крепить уже крупные узлы (ту же согнутую трубу с уже навинченным краном).
2. По завершении монтажа система промывается с помощью максимального напора горячей воды, чтобы удалить лишний флюс и припой. Каждый клиент может ознакомиться на нашем сайте с медными фитингами для труб.
: пайка медной паяльной пастой
Попытка спаять это куполообразное филигранное сердце было одной из самых сложных вещей, которые я когда-либо пытался сделать! Слишком мало точек контакта плюс припой, который течет так быстро, плюс тонкая плавкая проволока равняются аргх! Я получил восхитительную упаковку медной, латунной и серебряной узорчатой проволоки от Cool Tools несколько недель назад.
Раньше я никогда не использовал медный припой или паяльную пасту, так что это был период обучения. Я научился паять с Лекси, используя припой с серебряной проволокой. Будучи большим поклонником серебра, мне никогда раньше не приходилось паять медь. Но все эти крутые узорчатые медные и латунные провода просили превратить их в кольца, кольца и еще кольца, так что я пошел. Я понятия не имел, насколько отличается паяльная медь.
Но прежде чем мы углубимся в мельчайшие детали пайки меди, давайте рассмотрим несколько основ для начинающих.
Что такое припой?
Припой представляет собой материал, используемый для соединения двух или более металлических деталей или двух концов одной детали вместе. Все типы припоев представляют собой сплавы — независимо от того, используете ли вы серебряный или медный припой, проволоку или пасту, твердую, среднюю или мягкую.
Сплавы представляют собой смесь двух или более металлов. Припой представляет собой металлический сплав, иногда с добавлением связующего вещества (как в паяльной пасте) или флюса.
Если припой представляет собой сплав, то чем металлический припой отличается от простого металла? Связующее и флюс, во-первых, но не только это. Вот основной, но важный момент: лучший припой для проекта — это сплав, который плавится при более низкой температуре, чем припаиваемый металл (металлы). Это имеет смысл, верно? В конце концов, если сплав плавится при более высокой температуре, чем металл, который вы паяете, металл тоже будет плавиться. Вы получите расплавленную каплю вместо драгоценностей, что все еще возможно, но давайте избежим этого.
Кроме того, припой должен прилипать к соединяемым металлам. Металлы в припое должны быть совместимы с металлами, которые вы паяете. Например, нержавеющая сталь — это один из металлов, который плохо сочетается с другими металлами и его трудно паять. Возможно, вы захотите избежать этой комбинации и придерживаться металлов, которые легче паять.
Медный припой с медной припойной пастой
Медный припой с медной припойной пастойЯ не ожидал, что медная припойная паста будет настолько отличаться. Если бы я провел больше исследований о том, что такое медная паяльная паста, я бы добился большего успеха. Оглядываясь назад, я узнал из исследований и консультаций с Simple Soldering Автор Кейт Ричбур о припое с медной пастой.
Я никогда раньше не использовал пастообразный припой, поэтому мне потребовалось немного проб и ошибок, чтобы освоить его. В частности, было трудно определить количество припоя. Это занимает меньше, чем я ожидал. Когда я использовал игольчатые наконечники на шприце, было намного проще контролировать дозированное количество, чтобы получить тонкую линию припоя. Получилась идеальная сумма! Как только я освоился, я был доволен результатами.
И я никогда раньше не использовал медный припой (проволоку или пасту), так что мои эксперименты с ним привели к хорошим открытиям. Самое главное, медный припой не будет выглядеть как медь*, когда вы закончите.
Он не будет выглядеть таким ярким, блестящим и серебристым по сравнению с использованием серебряного припоя. Это обе хорошие причины для его использования, но он не будет медного цвета. Медная паяльная паста содержит в основном медь (около 95%), немного фосфора** и серебро.
Мастерски Кейт удаляет видимый припой коническим бочкообразным бором из гибкого стержня. Поверьте мне, этот маленький кусочек серебра — маленький, но могучий боец. Он попадет на поверхность всей меди в припое и не даст шву выглядеть как медь. Это будет не так очевидно, как если бы вы использовали серебряный припой, но он будет. Кейт говорит, что обычно она спиливает большую часть соединения, чтобы блестящая серебристая часть не была так заметна. Она использует конический бочкообразный бор в своем гибком стержне, чтобы удалить излишки припоя. Затем она очищает металл более тонкими напильниками, чтобы удалить следы от бора.
Подробнее:
Мы собрали несколько наших самых популярных и информативных ресурсов для экспертов по пайке в один комплект по доступной цене.
В комплект входят два DVD, две электронные книги и печатная книга, каждая из которых посвящена пайке и создана экспертами. Доступно ограниченное количество наших специальных комплектов для пайки, так что не откладывайте!
Узнайте больше от Кейт на нашем эксклюзивном веб-семинаре по запросу «Простая пайка: добавление идеального прикосновения к вашим металлическим конструкциям».
*Мое исследование показало, что существуют медные припои с «подходящим цветом», поэтому я заказываю несколько таких припоев и буду тестировать их. Следите за обновлениями в этом пространстве!
**Фосфор — это светящийся элемент, от которого мы получили термин фосфоресценция. Это также легковоспламеняющаяся часть спичек. Это может объяснить, почему моя паста для медного припоя на мгновение воспламенилась, или, может быть, это было связующее вещество или и то, и другое. Не забывайте надевать защитные очки, избегать свободной одежды, иметь надлежащую вентиляцию и держать под рукой огнетушитель каждый раз, когда вы работаете с факелом.
Категории: Ювелирные изделия
Теги: Медь, Изготовление ювелирных изделий, Техника изготовления ювелирных изделий, припой, Пайка, пайка ювелирных изделий, наконечники для пайки
Наконечники для медных труб
Как паять медные трубы?
Пожалуйста, включите JavaScript

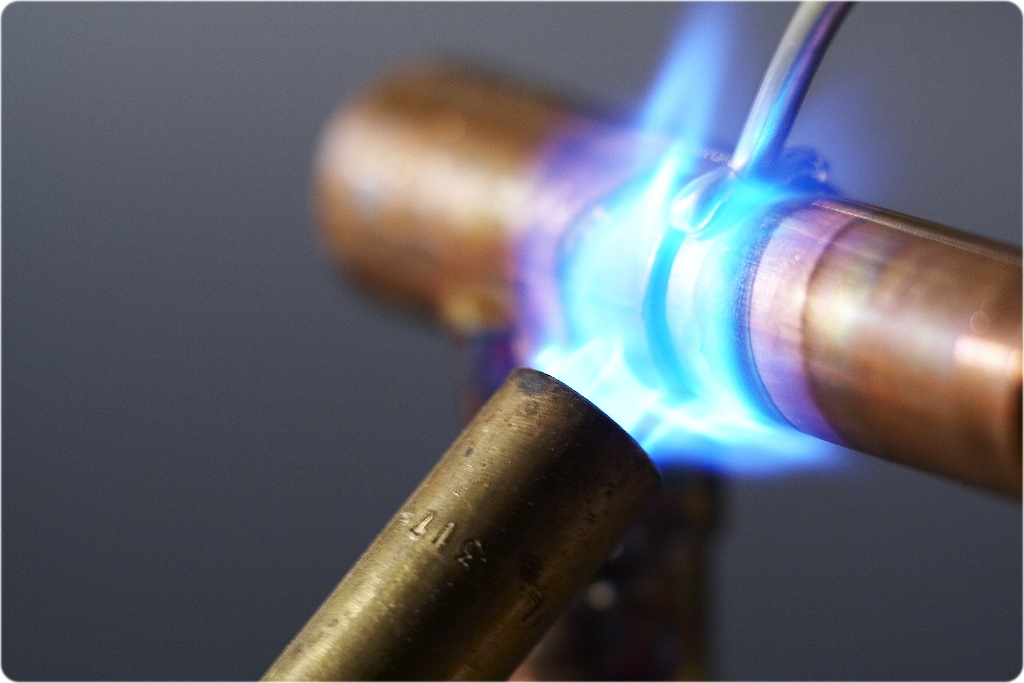

Как паять медную трубу?
Как паять медную трубу. Вы делаете это, когда расплавляете твердый припой и позволяете ему затекать в крошечный зазор между трубкой и фитингом. Красные стрелки указывают на серебристый припой. Copyright 2018 Тим Картер
“Самая большая ошибка новичка при пайке меди заключается в том, что он позволяет теплу горелки расплавить припой. НЕ делайте этого.”
Контрольный список для пайки медных труб
- Медные трубки и фитинги должны быть чистыми
- Размешайте флюсовую пасту
- Используйте бессвинцовый припой
- Посмотрите следующее видео:
Пожалуйста, включите JavaScript
Как паять медные трубы
Как паять медные трубы – САМЫЙ ВАЖНЫЙ СОВЕТ
Самая большая ошибка новичков при пайке меди заключается в том, что они позволяют теплу горелки расплавить припой.
Не делай этого. Вы должны нагреть медную трубку и фитинг в течение примерно десяти или пятнадцати секунд, прежде чем коснуться припоем горячей меди.
ГОРЯЧАЯ медь расплавит припой , а не горелку.
Для пайки медной трубы необходимо нагреть медную трубу и припаиваемый фитинг до достаточной температуры. Когда медь достаточно горячая, она фактически втянет припой в соединение за счет капиллярного притяжения. Хотите верьте, хотите нет, но на самом деле припой будет течь в гору.
Какой фонарик лучше всего использовать?
Простая пропановая горелка, в которой используются навинчивающиеся баллоны, подходит для пайки труб диаметром до 3/4 дюйма.
открывается в новом окне
Отличный набор фонариков. Это газ MAP, который горит горячее, чем пропан. К горелке подойдет обычный баллон с пропаном. НАЖМИТЕ на фото, чтобы заказать доставку на дом в течение нескольких дней. ПОСМОТРИТЕ видео об этом ниже.
Сантехники обычно используют ацетиленовые горелки по двум причинам.
Ацетилен горит сильнее, чем пропан, что позволяет сократить время пайки. Ацетилен доступен в больших емкостях, которые крепятся к удобным шлангам и легким горелкам. Если вам нужен ацетилен, вам просто нужно пойти в крупный магазин сантехники или в место, где обслуживают сварщиков.
Какие типы припоя можно купить?
Припой, доступный в версиях со свинцом и без него, прикрепляется к трубе на молекулярном уровне.
открывается в новом окне
Это припой с 50-процентным содержанием свинца. Посмотрите на цифры на конце катушки. НЕ используйте этот припой для водопроводных труб для питьевой воды. НАЖМИТЕ НА ЭТО ФОТО, чтобы купить припой для использования в свинцовом стекле, пайке проводов и других проектах.
открывается в новом окне
Это бессвинцовый припой. Используйте ЭТОТ ПРИПАЙ для медной трубы, через которую проходит питьевая вода. НАЖМИТЕ НА ФОТО СЕЙЧАС, чтобы получить его на дом в течение нескольких дней.
Как работает припой?
Припой приклеивается к медной трубе при ее нагревании. Это очень похоже на сварку двух кусков стали.
Поверхность паяного соединения фактически становится сплавом, в котором смешиваются медь и припой.
Почему медь должна быть чистой?
Медная труба должна быть чистой, чтобы атомы меди могли легко соединиться с атомами расплавленного припоя. Припой НЕ СВЯЗЕТСЯ, если медь окислена или загрязнена.
Для этого медь должна быть очень чистой и без окисления. Вы можете очистить медную трубу любым количеством способов. Вы можете использовать грубую стальную вату, наждачную бумагу и/или проволочную щетку. Специальные круглые проволочные щетки разных размеров предназначены для очистки внутренней поверхности медных фитингов и клапанов. Просто поверните щетки или трубку, чтобы очистить их. Даже если вы покупаете новую медную трубу, ее тоже следует очистить. Вам нужно только осветлить область, которая должна получить припой.
Зачем мне использовать Flux?
Флюс — это химическое вещество, помогающее паять.
Флюс предотвращает окисление меди, когда вы нагреваете медь горелкой.
Это фактически завершает работу по очистке, которую вы начали с наждачной бумагой и щетками. Кроме того, он предотвращает окисление трубы при нагревании. Можно паять без флюса, но это очень сложно! Флюс наносится как на трубу, так и на фитинг с помощью удобной миниатюрной кисточки. Вам не нужно огромное количество, чтобы быть эффективным. Кроме того, как только вы начнете нагревать трубу, 90 процентов выкипает и испаряется.
Какие существуют типы припоя?
Припой обычно бывает трех типов: 50% свинца/50% олова; 95% олово-сурьма/5% свинец; и бессвинцовый припой.
Любая водопроводная труба должна быть спаяна припоем, содержащим не более 5 процентов свинца. По возможности используйте бессвинцовый припой. Припой с 50-процентным содержанием свинца используется для медных дренажных линий. Он плавится при более низкой температуре и способен перекрывать большие зазоры при охлаждении. Это удобно при работе с медными трубами и фитингами большого диаметра (до 4 дюймов).
Вы ДОЛЖНЫ обратить внимание, когда вы покупаете припой. Роллы по 1 фунту очень похожи. Внимательно смотрите на этикетку, так как вы можете купить не тот.
Как зажечь факел?
Сантехнические фонарики можно зажигать спичками, зажигалками или, что предпочтительнее, кремневым бойком. Некоторые горелки имеют встроенные воспламенители. Посмотрите это видео:
Пожалуйста, включите JavaScript
BernzOmatic TS8000 Map Torch Kit Обзор
открывается в новом окне НАЖМИТЕ ЗДЕСЬ, чтобы приобрести фонарь, который я использую в видео выше.
Спички и зажигалки могут быть опасны, так как вы можете их не потушить. Кремневый ударник высекает искры, которые зажигают пламя. Кроме того, одного кремня в бойке может хватить домовладельцу на 10 и более лет! Важна температура пламени. Вам нужно установить пламя на средний или высокий уровень, чтобы вырабатывалось достаточно тепла для расплавления припоя. Если ваше пламя отрегулировано правильно, оно будет гореть разными оттенками синего.
Вы заметите в центре пламени более темно-синюю часть, которая подходит к точке. Это самая горячая часть пламени. Вы применяете эту часть пламени к медной трубе.
Как нагреть медную трубу?
Не бойтесь нагревать обе стороны трубы. Вращайте горелку вокруг соединения для равномерного распределения тепла. Когда я использую свою ацетиленовую горелку и паю трубу диаметром 1/2 дюйма, я обычно могу нагреть трубу до нужной температуры за 10 секунд или меньше. Пропановой горелке может потребоваться от 15 до 20 секунд.
Как предотвратить пожар при использовании фонарика?
Вы предотвратите пожар, используя тонкий лист металла в качестве теплозащитного экрана. Поместите экран между медной трубкой и чем-либо легковоспламеняющимся.
Всегда смотрите за трубу. Чрезвычайно высокие температуры выходят за пределы видимых частей пламени.
Вы можете легко сжечь пиломатериалы или провода. Если вы паяете рядом со старыми пиломатериалами или в балочных пространствах возле вертикальных стен, вы можете легко поджечь свой дом.
Будьте осторожны и используйте огненные щиты. Это огнестойкие ткани или простые куски листового металла, которые поглощают и/или отражают тепло.
Всегда держите под рукой 5-галлонное ведро воды на случай, если вы начнете пожар. Если у вас в доме еще есть вода и рядом с вами может быть заряженный садовый шланг, это самое лучшее.
Нажмите здесь , чтобы посмотреть видео о пайке медных труб и фитингов.
Как нанести припой?
При нагревании трубы и фитинга вы увидите, как флюс начнет кипеть и испаряться. Как только флюс перестает кипеть, труба, как правило, становится достаточно горячей для пайки. Отодвиньте горелку и коснитесь припоем трубы.
Плавление припоя может занять от 2 до 3 секунд. Если труба горизонтальная, нанесите припой на верхнюю часть трубы. Припой мгновенно раскатывается.
Если вы все сделали правильно, в нижней части соединения будет капля припоя. Вы можете стряхнуть этот расплавленный припой старой тряпкой.
