Трубопроводы из меди используются в отоплении, холодном и горячем водоснабжении. Их преимущества заключаются в следующем:

• стойкость к коррозии;
• общая долговечность;
• простота соединения стыков;
• выполнение работ без сложной техники.

Достоинств у них много, поэтому медные трубы считаются «элитным» вариантом. Но имеются недостатки: высокая стоимость, чувствительность к сильным ударам. Если велика вероятность неосторожного обращения, лучше использовать сталь. Однако, по сравнению с пластиком, любые металлические детали гораздо прочнее.

Паяные медные трубы для отопления переносят нагрев свыше 120º-150º водой или горячим паром. При этом расширение и сжатие не приводит к разрушению стыков, поскольку трубки соединяются внахлест, с подбором соответствующего припоя.

Необходимый инструмент и материалы пля пайки меди

• горелка, дающая узкое пламя;
• труборез, обычно диаметром 3-35 мм;
• ершики для зачистки трубок изнутри;
• фаскосниматель для подготовки торцов.

Еще мягкая кисточка и жесткая металлическая щетка для очистки снаружи. Использовать напильник не следует, он оставляет глубокие следы, а наждак сорит мельчайшим песком. Кроме того, мастеру пригодится маркер, рулетка, строительный уровень. Из материалов необходимы сами трубки, а также медные фитинги под пайку для стыковки концов.

Наибольшие трудности вызывает выбор припоя и флюса. Тугоплавкие сплавы крепче соединяют, они устойчивее к повышенным температурам. Но с ними труднее работать, уходит больше времени, а цена высокая.

Наиболее частые ошибки

• Недостаточная очистка поверхностей.
• Применение неподходящего флюса или пасты.
• Нарушение кольцевой формы трубки.
• Слабый разогрев или перегрев.

Проверка на прочность неостывших швов

Отрезать очередной кусок труборезом следует осторожно, многократно вращая резак, слегка затягивая винт после каждого оборота. Важно не помять трубку, и сделать торецидеально ровным.

Качественная паста для медных труб хорошо очищает от окислов и загрязнений. Желательно взять специальную, рассчитанную на работу смедью.

Трубки и фитинги для медных труб развальцовывают на протяжении, рекомендованном для изделий данного диаметра. Затем спаивают мягким или твердым (на основе серебра) припоем.

Технология пайки мягким припоем

Стык прогревают пламенем пропановой горелки по кругу, попутно касаются проволокой из легкоплавкого материала. Сплав проникает в тонкий капиллярный зазор, заполняет щель, а после остывания надежно соединяет стенки. Для плавления сплавов на основе свинца или олова иногда достаточно электрического паяльника. Независимо от состава, низкотемпературный припой для медных труб должен плавиться теплом от трубки. На него не направляют пламя, не касаются паяльником.

Технология пайки твердым припоем

Чтобы пайка медных труб твердым припоем была успешной, используют ацетиленовую горелку. Ее плавно перемещают вдоль зазора, и быстро греют металл до темно-красного цвета. Припой тоже не должен попадать в открытый огонь.

Флюс может загореться, причем пары и продукты горения очень опасны для человека. Этого не следует допускать, а по завершении работ остатки агрессивного флюса смывают с трубопроводов.

Выводы

Качественная пайка меди требует профессионализма и наличия специальных инструментов. Если Вы не занимаетесь подобными работами регулярно, лучше поручить их опытным мастерам, а в нашем интернет-магазине можнете купить медные трубы по самой низкой цене в Минске.

Инструменты и материалы для пайки

✓

Трубы из цветных металлов получили широкое распространение во многих отраслях промышленности, так как они обладают особыми характеристиками – не подвержены коррозии, у них максимальные показатели теплопроводности, они гибкие и прочные. Но при этом имеется достаточно большая проблема – их невозможно сварить при помощи стандартных сварочных инструментов, их необходимо только паять. Соединение должно производиться только при помощи специального оборудования для пайки труб и по особой технологии с применением припоев в том числе серебросодержащих припоев.

Как происходит пайка труб из меди, латуни и бронзы

Процесс пайки труб из цветных металлов основывается на том, что шов между трубой и раструбом или двумя трубами герметизируется при помощи специального припоя. Такой припой термопластичный, он расплавляется под действием высоких температур, после чего проникает в стыки между трубой и фитингом. Он покрывает полностью стыковочный слой. Немаловажная особенность использования термопластичного состава в том, что после остывания происходит не только герметизация, но и фиксация места соединения труб и фитингов. При этом паяные стыки без особых проблем могут быть демонтированы – они просто нагреваются прибором для пайки труб, после чего можно без усилий разъединить соединение. Если обобщить, то при помощи пайки цветных металлов, в частности труб, можно получить водопровод высокой прочности, в котором сочетаются свойства разборных и неразборных соединений.

Что необходимо для пайки цветных металлов

Для того чтобы спаять медные, латунные и бронзовые трубы, необходимо позаботиться о наличии специальных инструментов и материалов для пайки, цена которых может быть различной. К подобным инструментам относятся портативные газовые горелки, газокислородные установки (посты для пайки) или электрические устройства. А также различные расходники для пайки в частности твердые и мягкие припои, флюсы. Все это можно найти в каталоге “Инструменты и материалы для пайки и сварки” нашей компании.

Припой для пайки цветных металлов

Припой для медных труб подразделяется на два вида твердый (высокотемпературный) припой или мягкий (низкотемпературный) припой. Выбор того или иного обусловлен спецификой применения трубопровода.

Мягкие припои. имеют температуру плавления ниже, чем у меди (обычно порядка 250 гр.). При использовании мягких припоев необходимо применение флюса или специальной пасты на его основе. За счет использования флюса в месте пайки улучшаются адгезионные свойства поверхности.

Твердые припои. Изготавливаются на основе меди с фосфором или серебром. Такой тип припоев подходит для пайки не только соединений медь-медь или латунь-латунь, но и для медь-сталь. Твердый припой более устойчив на разрыв и истирание.

Горелки для пайки меди, латуни, красной бронзы

Горелки могут быть мобильными и стационарными. Мобильные инструменты отлично подойдут для непрофессионального использования в домашних условиях, а стационарные (электрические или газокислородные) – для тех, кто специализируется на ремонте или монтаже систем водоснабжения на основе труб из цветных металлов.

Мобильные горелки со сменными одноразовыми баллонами, наполненными газовой смесью, очень просты в эксплуатации – достаточно только зажечь ее и навести на то место, которое необходимо спаять. Применяются с твердыми и мягкими припоями. Немаловажная их особенность в том, что они могут использоваться для бытовых нужд.

Газосварочные посты относятся к специальному оборудованию и находят применение при монтаже водопроводных труб или других аналогичных конструкций. Они мобильны и рассчитаны на продолжительное использование. В качестве газа используется стандартный пропан-бутан или ацетилен.

Подобрать и купить все необходимое оборудование, инструменты и материалы для пайки и сварки, расходники для пайки труб из цветных металлов можно в нашей компании. Все инструменты для пайки медных труб имеют фирменную гарантию. Мы же в свою очередь гарантируем высокое качество всей продукции, демократичную стоимость и возможность доставки как на объект заказчика так и в любой регион РФ.

Медная труба для пайки – Fine Homebuilding

Руководства по проектам Fine Homebuilding

Сантехника

Строительные навыки

Узнайте, как безопасно и эффективно резать, очищать и правильно нагревать медные водопроводные трубы.

Рич Монро Выпуск 162

Работа с зажженной горелкой и расплавленным припоем может немного нервировать любого, и так и должно быть. Последствия ошибки пайки могут варьироваться от прохудившейся трубы до пожара в доме. Однако, как и в большинстве ремесленных навыков, ключом к успеху являются практика и планирование.

Даже для небольших проектов составьте план, который минимизирует количество фитингов; не склеивайте трубы волей-неволей. Предварительно соберите и спаяйте как можно больше секций на верстаке. И убедитесь, что каждый фитинг, который необходимо припаять, будет легко доступен.

Во избежание ожогов всегда надевайте защитные очки и никогда не выполняйте пайку прямо над головой. Чтобы предотвратить возгорание, используйте надлежащий теплозащитный экран (а не просто кусок листового металла), когда вам приходится паять рядом с горючими материалами, и всегда держите поблизости исправный огнетушитель.

Все инструменты, необходимые для этой работы, доступны в любом хозяйственном магазине:

• Труборез с прикрепленным расширителем для труб
• Щетка для фитингов с проволочной щетиной (размером для фитингов 1/2 дюйма или 3/4 дюйма).
• Наждачная сетка сантехника
• Небольшой баллончик с флюсом и одноразовая кислотная щетка.
• Факел
• Рулон бессвинцового припоя.

Мощная и безопасная горелка

Современный бессвинцовый припой требует более высокой температуры, чем может обеспечить горелка, работающая на пропане. Профессиональные сантехники полагаются на мощные ацетиленовые установки, которые стоят сотни долларов и являются взрывоопасными. Для нерегулярных пользователей лучшей альтернативой является газ MAPP. MAPP (сочетание ацетилена и пропана) горит достаточно сильно, чтобы припаять 3 ⁄4 дюйма. трубы, и он широко доступен в одноразовых баллонах, таких как те, которые используются для пропана. В целях безопасности и удобства прикрепите цилиндр MAPP к высококачественной самозажигающейся горелке, такой как Sure Fire T655. Нажатие кнопки зажигает пламя, и оно так же легко гаснет. Вам не нужно менять руки, чтобы достать искровой запальник или возиться с газом, вы можете работать быстрее и, самое главное, безопаснее. Вся установка стоит менее 70 долларов.

Чтобы просмотреть фотографии и пошаговые инструкции по пайке медных труб, нажмите кнопку «Просмотреть PDF» ниже.

Просмотреть PDF

Предыдущий: Потная медная труба Следующий: Создайте свой собственный коллектор PEX

Направляющая

Сантехника

Глава

Черновая обработка

Сантехника

Сантехника

Надежное исчерпывающее руководство от профессионалов по выполнению любого сантехнического проекта

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая Руководство по проектированию сантехники.

Начать бесплатную пробную версию

Основы сантехники

• Сантехнические системы
• Материалы
• Сантехнические инструменты

Ванные комнаты

• Раковины
• Души и ванны
• Туалеты

Кухни

• Кухонные Раковины
• Фильтрация воды
• Техника

Черновая обработка

• Макет
• Монтаж
• Медная труба
• Трубка PEX
• Водосточная труба из ПВХ

Водонагреватели, стиральные машины и многое другое

• Водные нагреватели
• Фильтры для всего дома
• Дренажные насосы
• Шайбы
• Спринклерные системы

Техническое обслуживание и ремонт

• Раковины
• Туалеты
• Души и ванны
• Системы

Основные жала для пайки медных труб

org/Person”> К Бенджамин Франклин Сантехник

Когда у большинства людей в доме протекает или ломается медная труба, они, не задумываясь, вызывают сантехника. В конце концов, использовать паяльник для соединения водопроводной линии намного сложнее, чем простые работы по ремонту сантехники, такие как замена крана. Тем не менее, имея правильные инструменты и некоторые навыки домашнего мастера, вы можете позаботиться о работе самостоятельно и сэкономить на счете за ремонт. Читайте советы о том, как спаять медные трубы вместе.

Прежде чем приступить к пайке, вам нужно собрать все необходимые инструменты. Конечно, есть пропановая горелка, затем припой, наждачная шкурка и кислота, известная как «флюс», для очистки медной поверхности перед нагреванием. Вам также понадобятся труборезы, сменная труба и любые другие инструменты, необходимые для ремонта водопровода перед пайкой. Наконец, в целях безопасности вы должны носить перчатки и защитные очки, а также держать под рукой ведро с водой на случай, если вы случайно подожжете фонариком.

Следующий шаг — перекрыть подачу воды в доме из источника и начать ремонт сантехники. Прежде чем пытаться соединить две трубы, их необходимо тщательно очистить, удалив медные заусенцы, грязь, грязь или коррозию с помощью наждачной шкурки, проволочной щетки или других чистящих средств. Как только концы труб станут гладкими и блестящими, нанесите кистью слой флюса, который протравит трубы и позволит припою пройти сквозь них. Наконец, соедините трубы вместе.

Зажигание пламени

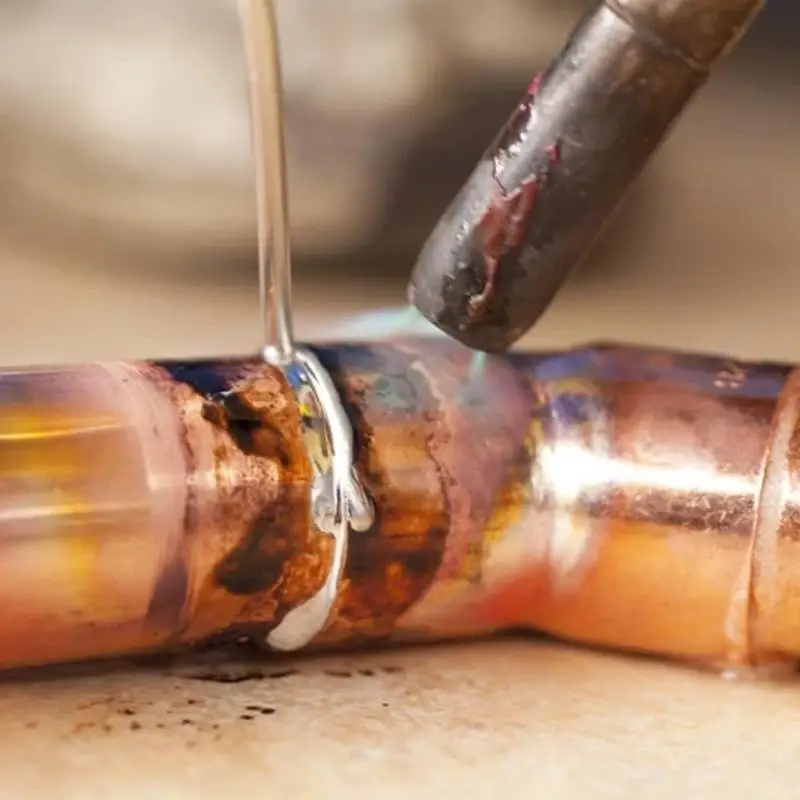

Когда вы подносите пропановую горелку к соединению, которое хотите спаять, убедитесь, что вы равномерно нагреваете всю окружность трубы. Держите припой напротив стыка, напротив горелки, и дайте жидкому металлу капнуть внутрь места соединения труб. Перемещайтесь по трубе с припоем, пока он не расплавится во всем соединении.

Затем дайте соединению остыть в течение нескольких минут, прежде чем пытаться надавить на него, затем повторите процесс для всех других соединений, которые необходимо соединить.
