Как паять латунью в домашних условиях: как запаять латунь

Латунь является одним из самых популярных сплавов во многих отраслях от судо- и машиностроения до создания изделий выступающих в качестве элементов декора. В данной статье мы разберемся в вопросе: Как паять латунью в домашних условиях.

СОДЕРЖАНИЕ СТАТЬИ

СВОЙСТВА ЛАТУНИ

К основным свойствам латуни относят:

• Хорошую устойчивость к заржавливанию и коррозийному повреждению;
• Высокие антифрикционные показатели;
• Лояльность к металлам, позволяющая достаточно легко сваривать латунь практически с любыми металлами. Наиболее это свойство выражено у красной латуни томпака;
• Легкость в обработке;
• Способность сохранять пластичность, не теряя прочности при понижении температуры;
• Хорошие показатели эстетичности.

По своей сути латунь является сплавом меди и цинка. Процентное содержание цинка имеет достаточно широкие границы, варьирующие от 5 до 45%.

Цинк является компонентом не только улучшающим качества, но и значительно снижающим стоимость.

Прежде чем подробнее разобрать как запаять латунь в домашних условиях, целесообразным будет рассмотрение некоторых нюансов, связанных с дальнейшим процессом.

ЧТО НУЖНО УЧИТЫВАТЬ ПРИ СПАЙКЕ ЛАТУНИ В ДОМАШНИХ УСЛОВИЯХ

При спайке латуни в домашних условиях необходимо учитывать:

• При спайке необходимо учитывать неоднородную структуру сплава. Наличие примесей разных компонентов, обязывает к наиболее тщательному подбору вспомогательных средств и приспособлений;
• Какой тип латуни предстоит обрабатывать: литейный, представляющий собой цельнолитой объект, или деформируемый, чаще всего встречающийся в виде проволоки, или отрезка ленты;
• Каково процентное содержание цинковой составляющей в данном сплаве;
• На поверхности изделий из латуни присутствует окисная пленка, требующая верного выбора флюса, который должен содержать более активные компоненты и быть способен к растворению покрытия.
  В связи с этим классический флюс и его применение могут быть не оправданны в случае работы с латуниевым сплавом. Наиболее целесообразно использовать флюс, содержащий, к примеру хлористый цинк;
• Под воздействием высоких температурных режимов, сплав латуни начинает активно выделять цинк, что приводит к пористости шва.

ВЫБОР МАТЕРИАЛОВ ДЛЯ ПАЙКИ ЛАТУНИ В ДОМАШНИХ УСЛОВИЯХ

Флюс

Основной функцией флюса в процессе пайки латуни в домашних условиях является ликвидация покровной пленки с поверхности изделия и недопущение ее появления в перспективе. Выбор флюса зависит от того, с какой именно латунью предстоит работать: двух-или многокомпонентной. В первом случае подойдет сочетание соляной, или борной кислоты с хлористым цинком. Для спайки многокомпонентных латуней состав подбирается более сложный. Так, например, для работы со сплавами, содержащими в составе свинец и кремний, целесообразно использовать смесь бора, фтора и калия. Наиболее рекомендуемыми марками флюсов принято считать: ПВ-209(работа при температуре от 700 до 900 градусов), ПВ-209-х(работа от 650 до 800 градусов) и готовый производственный состав “Бура”.

Помимо уже готовых производственных флюсов, можно использовать составы домашнего приготовления:

• Жидкие смеси. Классический вариант такого состава включает в себя:74% воды, 1% соляной кислоты и 25% хлорида цинка. Альтернативный вариант состоит из: 20гр. порошковой буры, 20гр. порошка борной кислоты и 200 мл воды. Все порошковые составляющие перед добавлением воды тщательно перемешиваются. Непосредственно перед использованием смесь подвергается кипячению и остужается;
• Пастообразные смеси. Наиболее распространенный состав пасты включает в себя: 16% канифоли и 4% цинка, смешанных с 80% вазелина для технических целей.

Применение флюсов домашнего приготовления в большинстве своем оправданно в случаях, если спайку произвести необходимо в кратчайшие сроки, а возможности приобрести профессиональное средство на данный момент нет.

Припой

Суть работы припойных материалов заключается в проникновении припоя, температура плавления которого ниже, чем у спаиваемых материалов, внутрь контактных поверхностей и соединение их после застывания. Достаточно часто в качестве припоя используются олово и свинец. Однако, стоит учесть, что подобное соединение не будет отличаться высокими показателями прочности и эстетической привлекательностью. Выбор наиболее подходящего припоя напрямую зависит от типа сплава и его составляющих. Так, для сплавов, в составе которых преобладает медь, наиболее целесообразны припои: серебряные ПСр-12 и ПСр-72, латунные ПМц36 и ПМц-54 и медно-фосфорные. Сплавы, большую процентную составляющую которых берет на себя цинк, требуют использования серебряных припоев не ниже ПСр-40.

Учитывая нюансы и некоторую прихотливость сплавов латуни, разработано достаточно большое количество профессиональных припоев для работы именно с латунью.

Наиболее популярные припои при пайке латуни дома:

• Медно-цинковые. Наиболее подходит для сплавов с высоким содержанием меди. При работе с таким припоем необходимо учитывать, что рабочая температура достаточно высока и может составлять 825(ПМЦ-36), 880(ПМЦ 48 и ПМЦ54) и более градусов;
• Серебряные. Такой припой содержит до 40% серебра, его отличают высокие показатели твердости. Наиболее распространены припои ПСР12, ПСр 72 и ПСр40 и выше для сплавов с большим содержанием цинка. В целом же такой тип припоя считается универсальным;
• Медно-фосфорные. Наиболее распространены марки МФ1, МФ2, МФ3. Медно-фосфорные припои так же считаются универсальными, обладают хорошей пластичностью и электропроводимостью, но уступают серебрянным в прочности. Их преимуществом является достаточно низкая стоимость;
• Медные сплавы. Их использование наиболее оправдано, когда требуется создать шов высокого уровня прочности. Самой распространенной маркой считается LCUp-6-универсал.

ЭТАПЫ ПРОЦЕССА СПАИВАНИЯ ЛАТУНЬЮ

• Место спаивания тщательно очищается от загрязнений и обрабатывается флюсом.
• На подготовленное место проведения работы выкладывается припоечная стружка.
• Под строгим контролем уровня прогрева, не допускающим деформации деталей, производится собственно нагревание.
• Завершение работы. В этот момент расплавленный припой скрепляется шов и начинает затвердевать.

МЕТОДЫ ПРОГРЕВА ЛАТУНИ

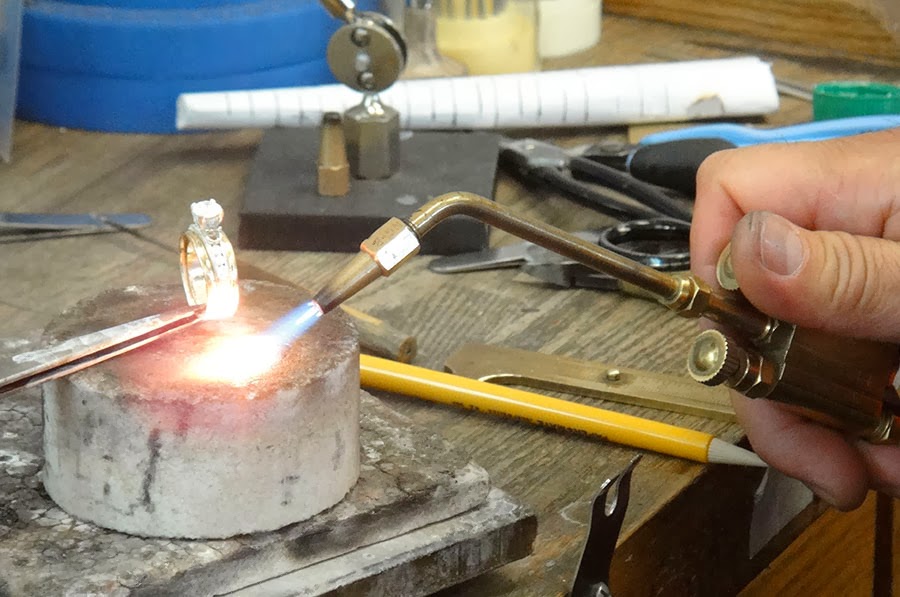

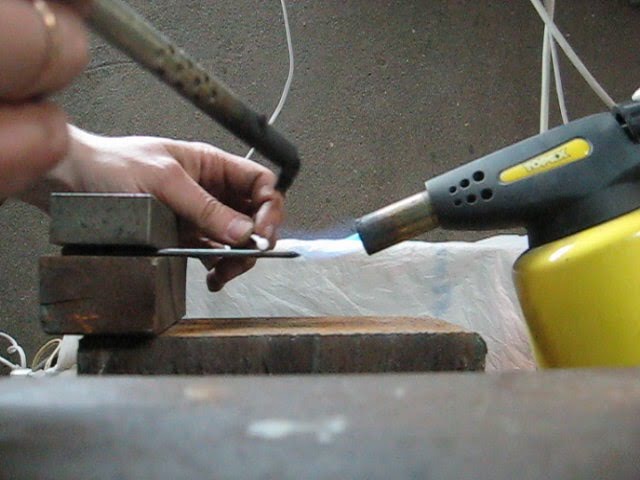

Газовая горелка

Данное приспособление удобно прежде всего тем, что не требует наличия электроэнергии и способно обеспечивать нагрев без прямого контакта с припоем.

Этапы процесса работы с горелкой:

• Металлы подлежащие спайке очищаются от загрязнений, обрабатываются флюсовым составом и разогреваются на асбестовой пластине;
• Спаиваемые объекты плотно совмещаются краями;
• Место будущего шва повторно обрабатывается флюсом, равномерно наносимым кистью послойно;
• Припой в виде стружки ровным слоем наносится на место соединения;
• Пламя горелки регулируется до необходимой мощности. В начале работ, пламя устанавливается малоинтенсивным для начального легкого прогрева, необходимого, чтобы припой схватился с поверхностью;
• Интенсивность пламени увеличивается и происходит основной нагрев при температуре от 700 до 750 градусов, в результате которого латунь приобретает красный цвет;
• После полного расплавления припоя, горелка выключается и изделие остужается;
• Оценка полученного шва считается положительной, если шов не имеет ярко выраженных отличий от основной поверхности;
• Очистка изделия от остатков флюса.

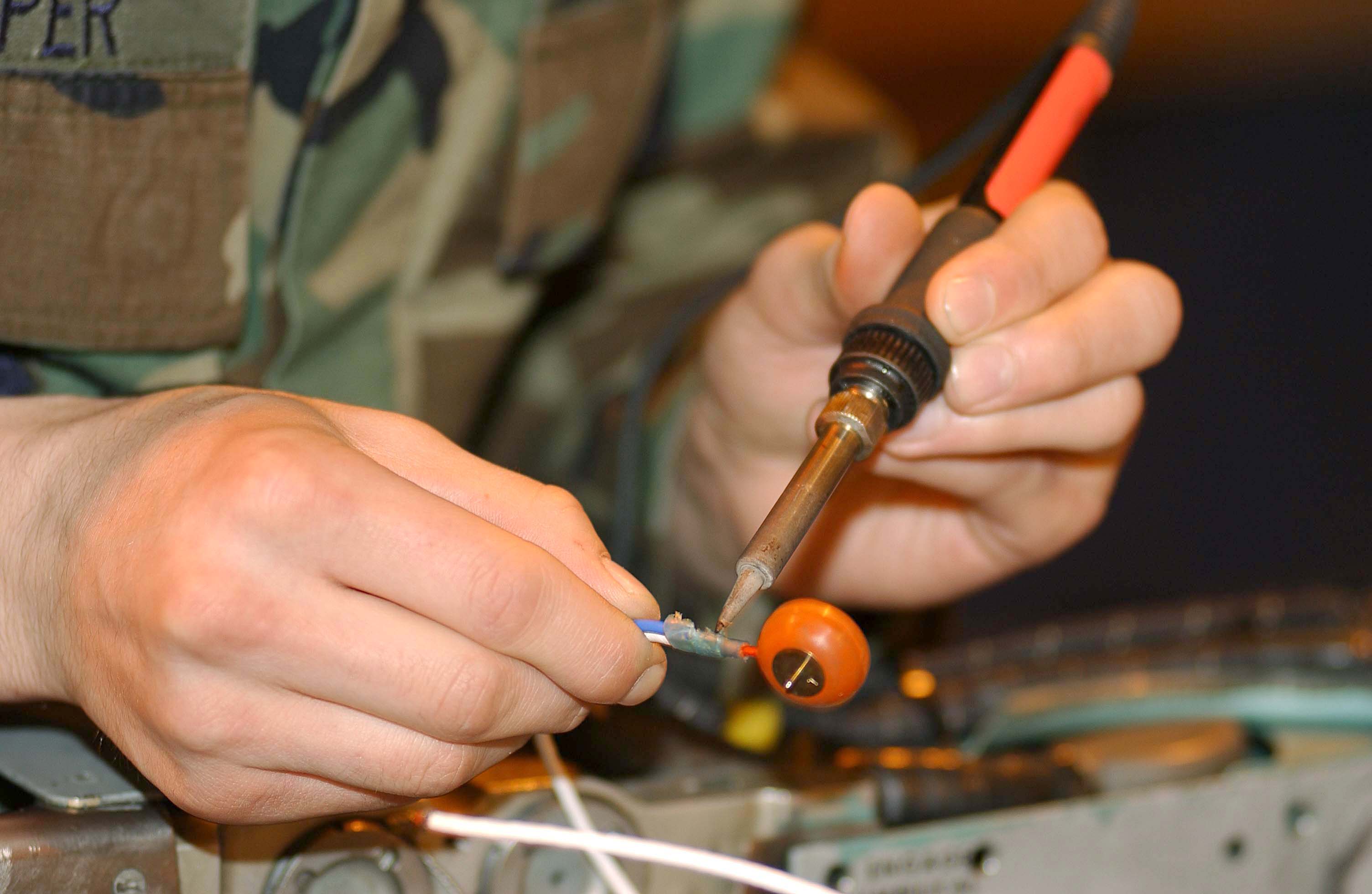

Паяльник

Для проведения работ необходимо наличие паяльника мощность которого составляет не менее 1000ВТ. Средняя температура необходимая в этом случае составляет 500 градусов. Все остальные этапы спаивания аналогичны работам с газовой горелкой. Единственным нюансом, может являться необходимость использования твердого припоя при спаивании меди и латуни. В этом случае лучше использовать спайку при низких температурах, при помощи паяльника с мощностью не превышающей 100ВТ и ортофосфорной кислоты. В качестве припоя лучшие результаты показывает оловянно-свинцовый вариант с маркировкой ПОс-60.

ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ПАЙКЕ ЛАТУНЬЮ В ДОМАШНИХ УСЛОВИЯХ

При учете того, что работать приходится с высокими температурами и, зачастую, на весьма ограниченном пространстве, необходимо строго соблюдать технику безопасности. Для этого все свариваемые составляющие должны быть надежно зафиксированы, а руки и лицо мастера защищены средствами индивидуальной защиты. В качестве защитных приспособлений используются очки и перчатки.

Причем желательно, чтобы последние не были изготовлены из синтетических материалов, способных возгораться и оплавляться. Помимо этого стоит учитывать, что некоторые виды флюсов могут обладать достаточно ярко выраженным, специфическим запахом. Особенно стоит обратить на это внимание людям, склонным к аллергическим реакциям или имеющим заболевания дыхательной системы. В связи с этим не стоит пренебрегать наличием качественной вытяжной системы.

Отвечая на вопрос: “как паять латунью в домашних условиях“, можно ответить, что сам же процесс спайки латуни не составит сложностей, в случае, если будут неукоснительно соблюдены все необходимые условия и учтены все нюансы работы с латунью. Причем особенное внимание уделяется многокомпонентным сплавам и сплавам с высоким содержанием цинка, создающего на поверхности металла пленку, способную значительно усложнить весь ход работы.

КАК ПАЯТЬ ЛАТУНЬЮ В ДОМАШНИХ УСЛОВИЯХ: ВИДЕО

Как производиться пайка латунью в домашних условиях?

Сплав цинка с медью называется латунью. Пайка латунью в домашних условиях – это довольно сложное занятие. Но с его помощью можно выполнить ремонт радиаторов отопления, труб или других изделий из цветного металла.

Для эффективной и надежной пайки латуни в домашних условиях необходимо использовать газовую горелку.

Особенности пайки

Чтобы качественно выполнить пайку различных изделий из цветного или хромированного металла, нужно знать особенности этого процесса. Во время этого процесса с поверхности деталей должна удаляться оксидная пленка. Обычная канифоль и канифольно-спиртовой состав, имеющиеся практически в каждом доме, не способны справиться с этой задачей. Поэтому нужно применять активные компоненты, основным ингредиентом которых должен быть хлористый цинк. Это поможет создать качественный флюс, способный повысить эффективность соединения деталей.

Материалы и инструменты для пайки латуни.

Для выполнения пайки в домашних условиях особое внимание следует уделить подбору припоя. Для этого лучше всего применять следующие составы:

• медно-фосфорный;
• серебряный.

Подобные составы довольно хорошо сочетаются с латунью, в составе которой находится большое количество меди. Главное условие применения такого припоя будет заключаться в том, что он должен обладать более низкой температурой плавления, нежели обрабатываемая деталь.

Для ремонта радиаторов отопления пайка в домашних условиях производится твердыми припоями на основе сплава фосфора с медью. Твердый припой в сравнении с мягким обладает большей прочностью. Это позволяет повысить качество подготавливаемого соединения.

Вернуться к оглавлению

Процесс пайки деталей

Зная особенности выполнения пайки в домашних условиях, можно переходить непосредственно к ее выполнению. Для этого понадобятся основание из асбеста, тигель из графита, газовая горелка и борная кислота.

Кроме того, понадобятся припой, флюс и бура. Бура – это раствор натриевых солей на основе кислоты. Она является неотъемлемым атрибутом подготовки качественного флюса. Без применения буры шов все равно получится, но его прочностные характеристики будут на довольно низком уровне. Особенно слабыми будут места изгибов, спайка на которых может быстро разойтись.

Первоначально надо приготовить припой. Для этого на одну долю меди или бронзы должны приходиться 2 доли серебра. Эти металлы кладутся в тигель, в котором будет осуществляться их нагрев. В качестве нагревателя будет использоваться газовая горелка. Для получения качественного сплава его нужно постоянно перемешивать. Это поможет получить однородную жидкую массу.

Таблица припоев для пайки.

Когда будет получена однородная смесь, ее нужно поместить в ванну с холодной водой. После ее остывания полученный сплав надо наломать в мелкие куски или напилить в стружку.

Для изготовления флюса понадобится по 20 г борной кислоты и буры. Их перемешивают со стаканом воды (250 мл). Подготовив все необходимые компоненты, можно переходить к процессу пайки в домашних условиях.

Для этого поверхность деталей обрабатывается флюсом и посыпается припойной стружкой. Затем нужно выполнить нагрев детали до 700-750°. Сделать это можно на газовой горелке. Во время этого процесса стоит опасаться перегрева, поскольку детали могут деформироваться.

Когда произойдет нагрев до требуемой температуры, выполняется соединение частей. После этого надо их оставить в неподвижном положении на 30-40 секунд.

Если спаиваемые элементы имеют массивную конструкцию, то их прогрев надо выполнять постепенно.

В этом случае удобнее воспользоваться обычным паяльником.

Конечно, выполнение данной операции требует больших усилий и опыта. Но чем чаще будет выполняться спайка различных элементов подобным образом, тем проще выполнять каждую последующую операцию.

Чем паять медь и латунь, чтобы получить надежное соединение

В данном обзоре автор решил провести тест некоторых припоев для меди и латуни, чтобы определить, какой из них лучше справляется со своей задачей.

Для пайки автор рекомендует использовать газовый баллончик MAPP (с МАПП газом), который дает большую температуру и узко направленное пламя, по сравнению с пропановыми баллончиками.

Но если возможности приобрести газовый баллончик MAPP нет, то, конечно, можно воспользоваться и пропановым.

Рекомендуем также прочитать обзорную статью на тему пайки алюминия в домашних условиях. Данная информация очень пригодится новичкам.

Для теста автор использует пять видов припоя: самый бюджетный — медно-фосфорный с содержанием меди 93%. Остальные — более дорогие, потому что в их составе дополнительно присутствует серебро в разном процентном содержании: 2%, 5%, 15% и 30%.

Немного теории

Медно-фосфорный припой применяется для пайки меди, а также ее сплавов, таких как бронза и латунь.

Обратите внимание, что при пайке меди с медью при помощи медно-фосфорного припоя не применяется никакой дополнительный флюс.

Различное содержание серебра в припое влияет на пластичность соединения. Чем больше будет серебра, тем сам шов будет более пластичный, тем больше он подвержен различным деформациям и нагрузкам.

При пайке деталей из латуни медно-фосфорным припоем нужно обязательно использовать дополнительный флюс.

Особенности пайки меди

При пайке медных трубок можно применять как обычный медно-фосфорный припой, так и с содержанием серебра. Результат примерно одинаков, качество шва получается хорошим.

Перед началом пайки поверхность меди нужно будет хорошо прогреть газовой горелкой, и только потом прикладывать припой. В противном случае качество шва может получиться неудовлетворительным.

Некоторые отличия между двумя этими припоями можно заметить непосредственно в процессе пайки. Например, обычный медно-фосфорный припой лучше растекается, а припой с серебром уже не такой текучий.

Особенности пайки латуни

Для пайки латуни медно-фосфорным припоем (с серебром и без него) нужно использовать специальный флюс. Перед использованием его нужно тщательно перемешать. Наносим на поверхность с помощью кисточки.

Как и в случае с медью, поверхность латуни предварительно необходимо хорошо прогреть газовой горелкой, и только затем можно приступать к самой пайке.

В принципе, все пять видов припоя отлично справляются со своей задачей — шов получается качественным. Правда, есть один нюанс.

Если вам важны визуальные качества, то лучше всего использовать для пайки медно-фосфорный припой с высоким содержанием серебра (от 30% и выше).

При использовании обычного медно-фосфорного припоя и припоев с содержанием серебра 2%, 5% и 15% швы довольно отчетливо видны, и имеют характерный медный оттенок.

Более подробный обзор и тест припоев для пайки меди и латуни можно посмотреть на видео ниже. Материал подготовлен на основе авторского видеоролика с YouTube канала «Олег Певцов».

Оцените запись

[Голосов: 39 Средняя оценка: 4.3]Мне нравитсяНе нравится

Пайка латуни – делаем неразъемное соединение в условиях дома + видео

Пайка латуни газовой горелкой, оловом, оловянно-свинцовыми и иными аналогичными припоями весьма распространена, хотя многие не решаются взять в руки соответствующий инструмент. Ниже будут рассмотрены все тонкости этого процесса, области применения, а также способы осуществить его самостоятельно в домашних условиях.

1 Основы пайки и области применения

Пайка – один из способов получения неразъемного соединения. Осуществляется она путем введения между двумя элементами расплавленного припоя. А значит, температура плавления последнего должна быть несколько ниже, чем у материалов основных деталей. С помощью этого процесса можно соединять между собой разнородные металлы, и в некоторых ситуациях это бывает единственно возможным способом крепления.

Многие отождествляют такое соединение металлов со сваркой, однако общим у них является только лишь конечный результат. Суть же совершенно иная. Самое главное их отличие заключается в том, что при сварочных работах происходит расплавление основного материала. В пайке же плавится только лишь металл-связка, так что полностью сохраняется целостность обрабатываемых деталей. Благодаря этому появляется возможность работать с довольно мелкими элементами, не переживая, что они деформируются, да и структура со свойствами у паяемых материалов останутся прежними.

Однако стоит учитывать, что по сравнению с той же сваркой соединение будет менее прочным. Это обусловлено мягкостью припоя, если же речь идет о латунных изделиях, то данный материал при воздействии высоких температур выделяет цинк, и шов получается более пористый, что также негативно отражается на прочности сцепления. Да еще и играет роль расположение элементов, так пайка встык достаточно ненадежна, лучше делать внахлест.

Сегодня именно пайка занимает одну из лидирующих позиций в создании неразъемных соединений, уступая место только лишь сварке металлов. Так, электронщикам, которые вынуждены работать с довольно хрупкими микросхемами, очень трудно себе представить свою профессию без участия в ней этого процесса. Кроме того, паяные соединения очень актуальны и в электрике, если необходимо нарастить либо просто соединить провода.

Также таким способом осуществляется соединение медных труб в холодильниках, теплообменниках и других установках. Очень часто ее применяют для крепления пластин, сделанных из твердых сплавов к режущему инструменту. Еще можно присоединить тонкостенные детали к толстому листу. Кроме того, иногда с помощью лужения осуществляют антикоррозионную обработку. В общем, сфера применения довольно обширная.

Пайка может быть высоко- либо низкотемпературной. В первом случае соединение получается более надежным, плюс у него повышенная термоустойчивость (это связано с тем, что припои для этого типа обработки имеют большую температуру плавления). Таким образом, детали после подобного воздействия могут работать при куда более высоких температурах по сравнению с деталями, соединенными вторым способом. Однако такой вид имеет и свои недостатки, так как речь идет о чрезмерно высоких температурах, то осуществить данный процесс простым подручным паяльником не удастся. Для него необходимо специальное оборудование, что в значительной степени усложняет работу.

2 Пайка латуни – особенности материалов

Чаще всего работать паяльником приходится по сплаву меди и цинка, именуемому латунью. Этот материал преимущественно встречается в промышленности и домашнем хозяйстве, так из этого материала делают радиаторы, трубы и множество других изделий. Поэтому рассмотрим особенности работы с ним. Во-первых, очень важно правильно подобрать флюс для пайки латуни. Ведь обыкновенный канифольно-спиртовый неспособен хорошо удалить оксидную пленку с ее поверхности, поэтому необходимо использовать более активные компоненты, основой которых может являться хлористый цинк.

Для пайки элементов в соляных ваннах нашли свое применение флюсы, содержащие буру либо фтороборат калия. Обычно их содержание в растворе около пяти процентов. Они способствуют лучшему затеканию связующего компонента в зазоры.

Во-вторых, с особым вниманием следует подбирать и припой для пайки латуни. Для газовых сред отлично подойдут серебреные и медно-фосфорные компоненты. Они применимы и для работ с латунями, где большое содержание меди. В последнем случае в качестве припоя можно использовать даже латунь, просто ее температура плавления должна быть значительно ниже, чем у основного сплава, из которого сделаны детали. Весьма распространенной является пайка латуни твердым припоем. Так, допустим, для соединения радиаторов, медных труб и иных элементов отопительных систем используют L-CuP6. Вообще, твердые припои выигрывают по сравнению с мягкими, так как прочность соединения будет большей.

Также важно рассмотреть ситуацию, когда материал соединяемых деталей различен, например, как происходит пайка меди с латунью, в домашних условиях данный процесс вполне осуществим, главное, знать некоторые его особенности, и какой припой следует использовать. При нагреве на поверхности латуни образуется оксидная пленка, также чрезмерное тепло способствует и испарению цинка из этого сплава, который попадает в жидкий металл-связку. В связи с этим швы получаются более пористыми, что способствует ухудшению прочности сцепления.

Кроме того, из-за данного свойства очень редко применяют высокотемпературную пайку в специальных печах. Что же насчет пайки в газовых средах, то это лучше делать с применением флюса, если же такой возможности нет, тогда на поверхность деталей из латуни следует нанести слой никеля либо же меди. Подобное решение позволит избежать выделения цинка и, соответственно, соединения будут более надежными. Некоторые припои содержат вещества, которые выполняют и роль флюса, что делает работу проще, ведь не нужно жонглировать множеством компонентов во время работы. Примером может служить меднофосфорный припой.

3 Как паять латунь – инструкция для домашнего применения

Изучив все особенности процесса и ознакомившись со всеми возможными компонентами, следует уделить внимание непосредственно вопросу, как паять латунь. Ведь она очень часто встречается у нас в быту, а нанимать специалистов не всегда позволяет бюджет, поэтому приходиться справляться своими силами. Тем более что нам понадобятся всего-то:

• газовая горелка (иногда можно обойтись и простым паяльником),
• припой,
• флюс,
• бура.

Без последних двух элементов шов, конечно, получится, однако будет довольно слабым, белым и места сгибов, если таковые имеются, могут очень быстро разойтись.

Итак, приступим к сбору всего необходимого. В этот список входят: газовая горелка, асбестовое основание, графитовый тигель, бура, припой и борная кислота. Припой готовится следующим образом: берется одна часть меди и две серебра, далее их кладут в тигель и расплавляют, нагревая на газовой горелке, не забывая при этом перемешивать. Поле того как смесь получилась однородной, помещаем емкость в холодную воду, дабы содержимое остыло. Потом же его можно либо нарезать, либо использовать в виде стружки.

Чтобы изготовить флюс понадобятся бура для пайки латунью и борная кислота, которые берутся в соотношении 1:1 и заливаются водой. Так, взяв по 20 грамм каждого компонента, понадобится 250 мл жидкости. Теперь приступаем непосредственно к процессу. Берем детали, обрабатываем их поверхность флюсом и посыпаем стружкой припоя. Затем подносим к газовой горелке и греем где-то до 700 °С. Опасайтесь перегрева, ведь тонкие латунные детали нагреваются очень быстро и могут деформироваться. Массивные элементы необходимо прогревать постепенно. Пайку можно считать завершенной. Конечно, паяльником данную процедуру делать куда проще, зато горелкой более надежно.

Пайка алюминия с медью своими руками в домашних условиях

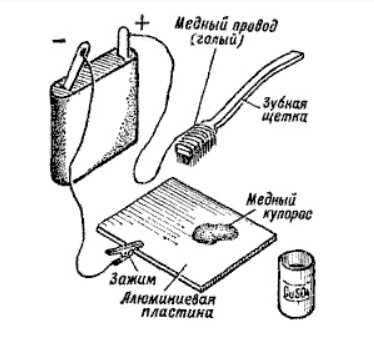

Пайка алюминия всегда являлась достаточно сложным технологическим процессом, так как температура его плавления считается относительно низкой, а свойства соединения находятся на не самом высоком уровне. Пайка алюминия с медью становится еще более сложным и проблематичным процессом, так как медь туго плавится, хотя и нормально поддается пайке. Несмотря на сложность процесса, в нем периодически возникает потребность в различных производственных сферах и даже в домашней обстановке. В нормальных условиях, без каких-либо дополнительных средств и со стандартными материалами, получить качественное соединение и не повредить при этом металл заготовки будет практически невозможно.

Пайка алюминия с медью своими руками

Пайка меди с алюминием требует особого подхода, так как тут даже стандартный припой для пайки алюминия окажется неэффективным. Стоит сразу отметить, что у алюминия именно с медью получается большая конфликтность, так как со сталью процесс спаивания лучше. Этим пользуются многие мастера при создании сложных соединений. Необходимость в такой пайке возникает как при соединении труб или других крупных деталей, так и при контактах проводов, что с технической стороны происходит легче, проще и быстрее, так как нет больших нагрузок на конечное изделие.

Пайка алюминия с медью своими руками в домашних условиях

Преимущества

• Позволяет сделать сложное соединение, которое требует технология эксплуатации;
• Существует несколько различных способов, как произвести процесс, которые заметно отличаются друг от друга;
• Дает мастеру большой опыт и возможность работы с любыми видами металла.

Недостатки

• Высокий процент брака после завершения процесса;
• Пайка алюминий-медь требует большого количества различных дополнительных материалов, многие из которых являются узкоспециализированными, без которых невозможно получить качественное соединение;
• Иногда необходимо подбирать стальные муфты того же диаметра, что и свариваемые трубы;
• Процесс пайки оказывается весьма дорогостоящим благодаря использованию флюсов, специальных припоев и других дополнительных средств;
• Многие из дополнительных расходных материалов находятся в трудном доступе, так как не относятся к распространенным и часто употребляемым;
• Далеко не каждый метод пайки из существующих оказывается подходящим для конкретного случая;
• Справиться с работой может только мастер с большим опытом и в домашних условиях это трудноосуществимый процесс.

Трудности пайки

Основная трудность пайки заключается в том, что металлические изделия из этих материалов не могут нормально соединиться, так как даже при схватывании припоя шов может треснуть даже при относительно небольшом механическом воздействии. Положение усложняется оксидной пленкой алюминия, которая обволакивает материал припоя, мешая нормальному соединению, а также не плавится от температурного воздействия. С этим может помочь в борьбе хорошая очистка и обработка растворителем с последующим нанесением специализированного флюса.

Пайка алюминия с медью

Работа с медью также получается не простой в данном случае. Ведь даже припой для пайки медных труб оказывается не совсем подходящим для такого процесса. Он является тугоплавким, что и требуется для такого металла. В то же время алюминий может иметь более низкую температуру плавления, что приведет к его прогоранию прежде, чем расплавится сам припой. Таким образом, пайка алюминия с медью твердым припоем оказывается достаточно проблематичной. Припой для плавки алюминия может не подойти для меди, так как оказывается слишком легкоплавким, но это уже более подходящий вариант, так как многие мастера, особенно при работе в домашних условиях, используют серебряные припои.

Возможные способы пайки алюминия с медью

Пайка алюминия с медью в домашних условиях и на производстве может проводиться следующими способами:

• Пайка с помощью муфты. В данном случае между металлами вставляется стальная часть, так что и медь и алюминий припаиваются с различных сторон стали более удобными способами, что помогает получить надежное соединение, так как со сталью и другими сплавами они взаимодействуют намного лучше, чем между собой.
• При использовании специальных припоев. Современные разработки, к примеру, как присадочный материал марки Castolin и специально разработанные флюсы к нему, помогают решать многие сложные вопросы. Большим недостатком такого способа является высокая стоимость расходных материалов и слабая распространенность.

Припой для сварки алюминия с медью



• Поверхностная пайка. В данном случае из алюминия делают раструб, чтобы в него могла войти медная трубка. Края этого раструба запаивают легкоплавкими припоями, захватывая большую часть поверхности медной трубы, чтобы увеличит площадь соединения.

Материалы и инструмент

Вне зависимости от того, необходима вам пайка алюминия с медью провода, трубы или листов, для этого понадобятся:

• Горелка (газовая или бензиновая) или паяльник, в зависимости от условий, в которых это все проводится;
• Припой, который будет подходить для выбранного способа, так как для пайки через стальную муфту требуются расходные материалы, которые будут рассчитаны на пайку со сталью;
• Флюс, подобранный под припой, чтобы улучшить взаимодействие с разными металлами;
• Стальная, или из какого-либо другого сплава, муфта, если выбран именно этот метод;
• Инструменты для фиксации заготовок и разделки раструба.

Пошаговая инструкция

1. Осуществляется полная подготовка всех металлических изделий, которые будут принимать участие в пайке. Это включает разделку кромок, подготовку раструба, механическая обработка щеткой и растворителями, чтобы снять все имеющиеся налеты и образовавшиеся пленки.
2. Затем детали надежно фиксируются, чтобы во время процесса не было ни какого движения и смещения.
3. На следующем этапе следует обработать концы деталей флюсом.
4. Далее уже можно приступать к непосредственному спаиванию. Если выбран метод через муфту, то сначала она припаивается к одной заготовке, к примеру, медной трубе. Потом нужно выделить время на остывание и проверку качества, чтобы не было трещин и щелей. Только после этого следует приступать к соединению со второй частью, которое осуществляется точно также, но с помощью других расходных материалов.
5. После окончания процедур дать шву остыть и проверить полностью готовое изделие на отсутствие брака, прежде чем пускать его в эксплуатацию.

«Важно!

При выборе расходных материалов нужно обращать внимание на прочность получаемого соединения, что особенно важно при работе с трубами, которые эксплуатируются под давлением.»

Таблица режимов

Вид припоя	Режим пайки	Максимальная прочность сплавов, кгс/мм2
		АМц	АМг6	Д20
П-300-А	440° С, 20 минут	11	22	–
П-425-А		12	20,8	20,8
34А	550° С, 20 минут	9-10	–	28,8
В-62	510° С, 15 минут	12	–	23,8

Техника безопасности

Работа должна проводиться только в хорошо проветриваемых помещениях, так как испарения флюсов и припоев могут оказаться вредными для человека. При использовании газовой горелки она должна быть максимально удалена от источника огня. На рабочем месте не должны присутствовать лишние предметы, а также легковоспламеняющиеся вещи.

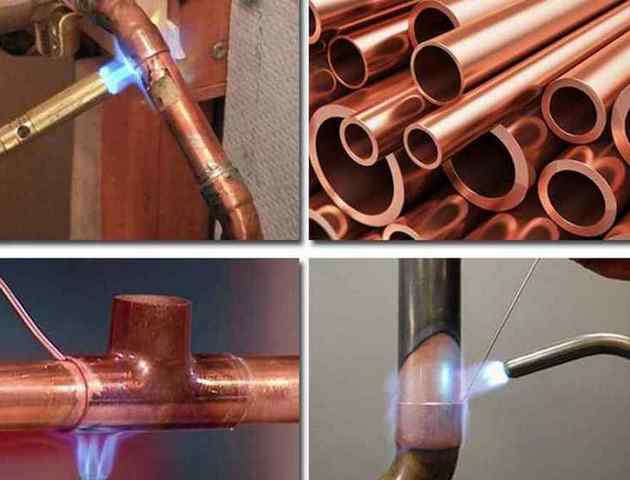

Как паять медные трубы: выбор припоя и тонкости технологии

Содержание статьи

В том, что медные трубы опережают стальные, чугунные и ПВХ-трубы по гибкости, термостойкости и долговечности, секрета нет. Высокая цена материала окупается длительным сроком службы медных изделий. Зная, как паять медные трубы, можно сэкономить средства на монтаже.

Медь – отличный материал для пайки, ее поверхность при очистке не нуждается в использовании агрессивных веществ. Существует много легкоплавких металлов, создающих с медью хорошее сцепление (адгезию). При нагреве этот материал не нуждается в дорогостоящих флюсах, так как бурных реакций с кислородом воздуха при плавлении меди не происходит.

Достоинства пайки

Если возникла необходимость припаять медную трубку к железу, вооружайтесь паяльником, припоем и флюсом. Пайкой можно соединять трубы из разных металлов, а также металлы и неметаллы. В процессе пайки основной металл не деформируется, поэтому заданные размеры и форма труб остаются без изменений. Не возникает коробления и внутренних напряжений.

Перед пайкой обезжирьте место стыковки (внутри и снаружи) для улучшения адгезии материала трубы и припоя

При необходимости соединение можно распаять. Медные изделия более гибкие и устойчивые к внешним воздействиям, они легко выдерживают высокое давление и их можно монтировать закрытым способом. При пайке получается высокая прочность соединения.

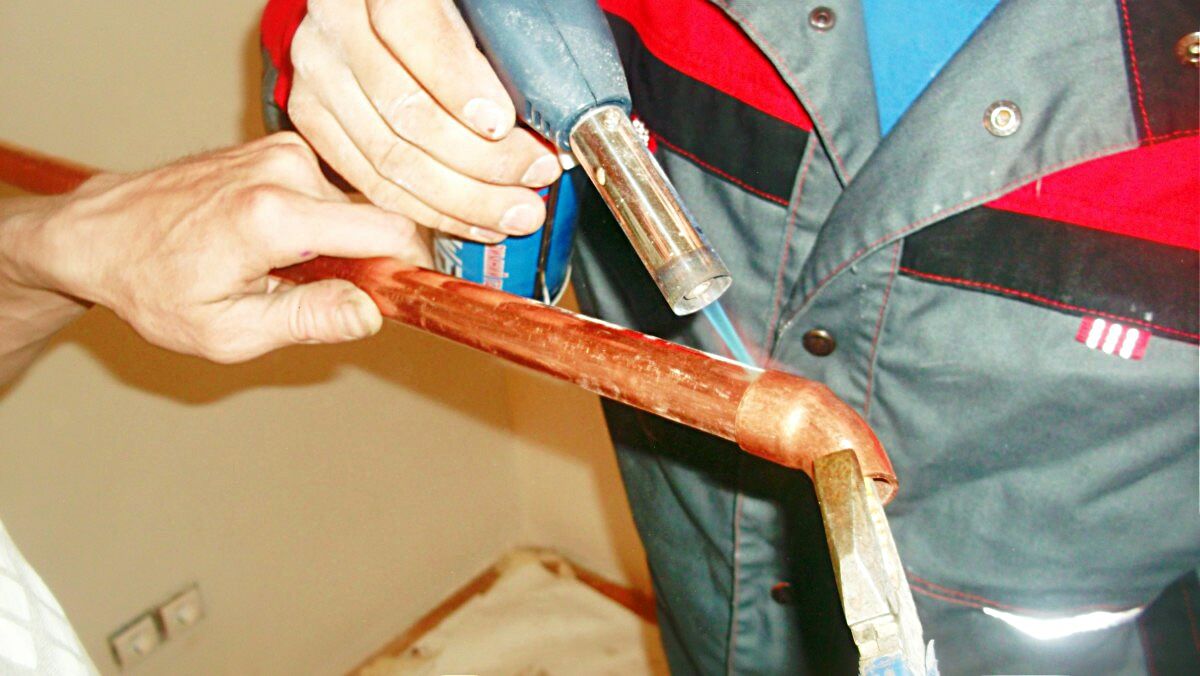

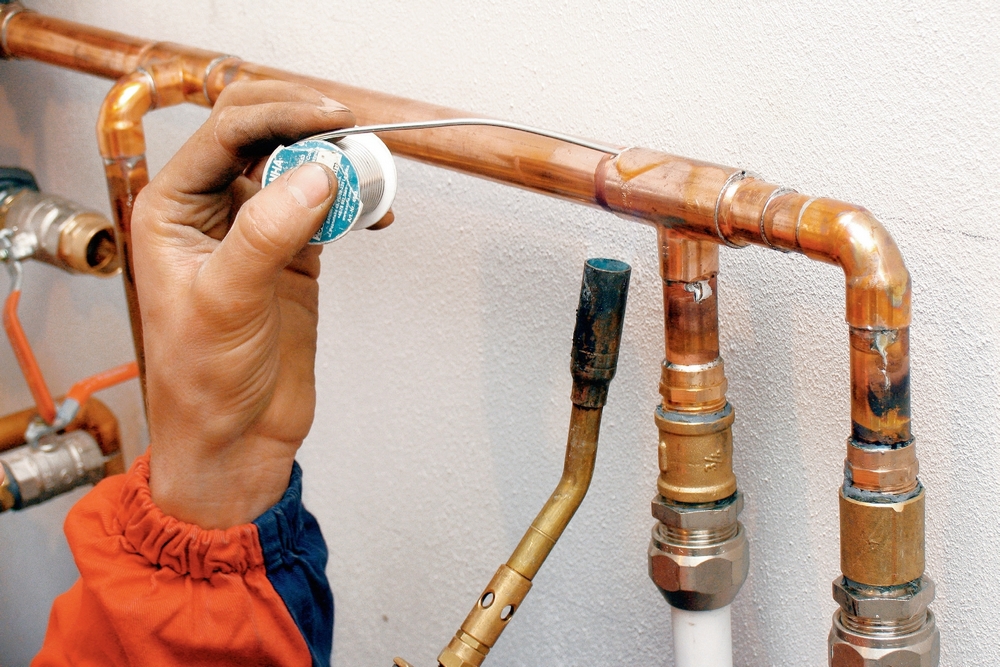

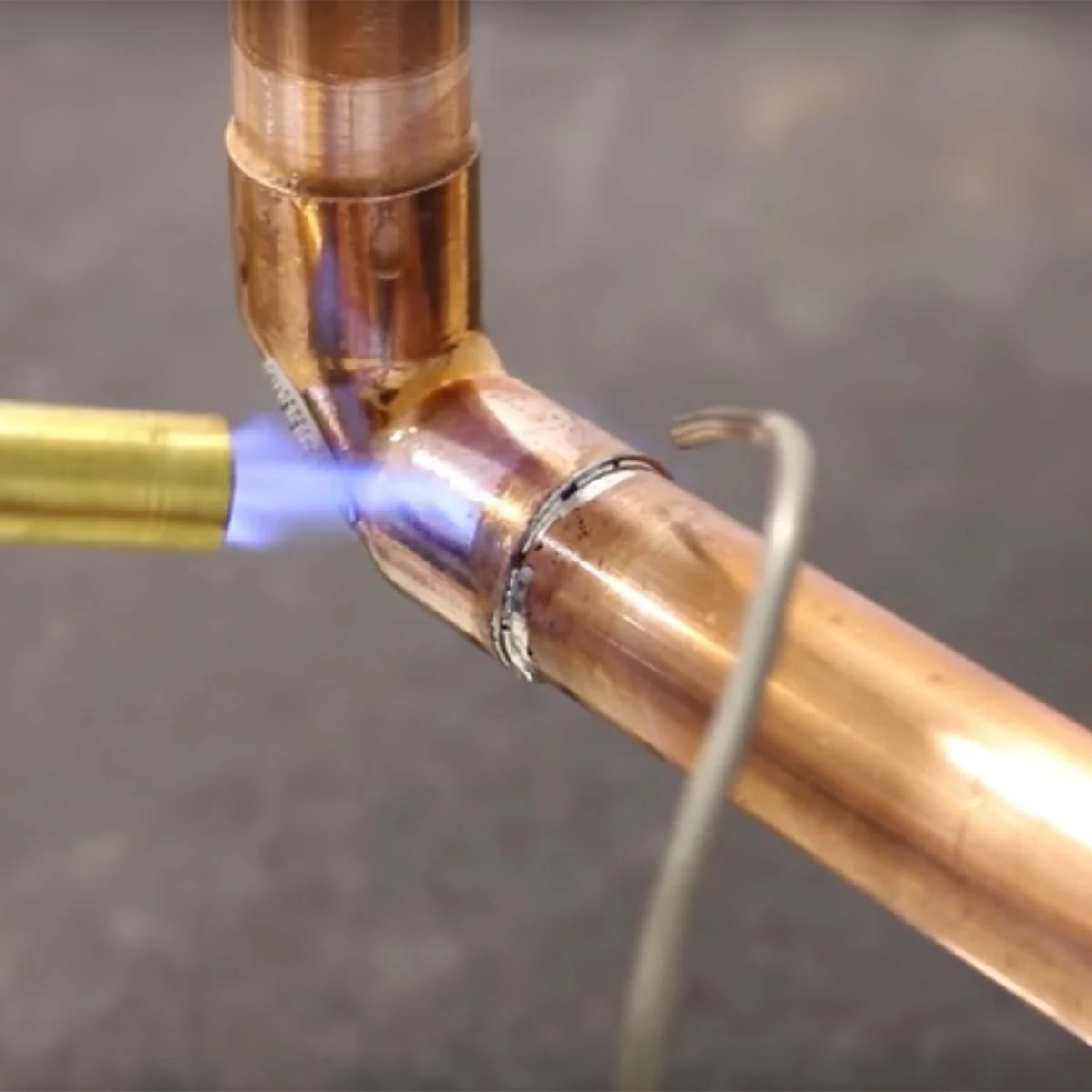

Как запаять медную трубку в домашних условиях

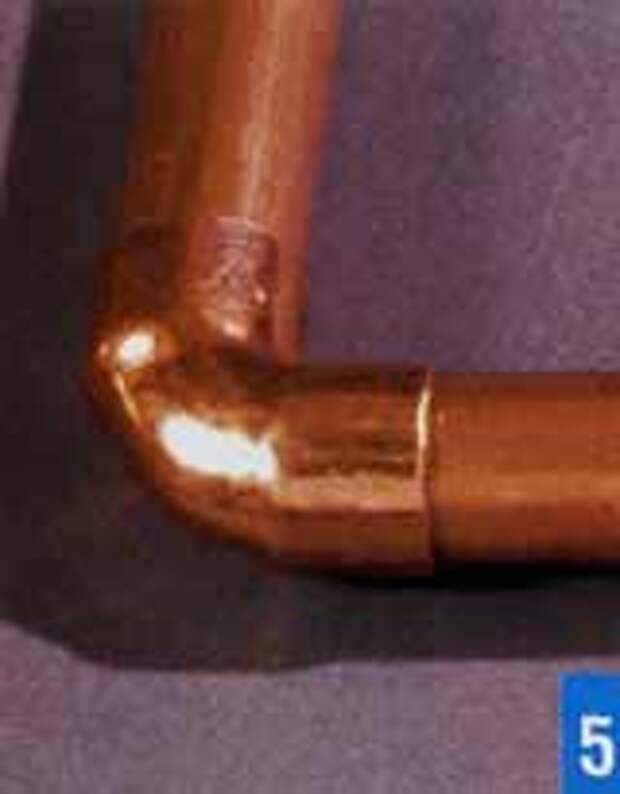

Капиллярная пайка была разработана специально для меди. Бывает низко- и высокотемпературной. Время монтажа такого соединения: 2-3 минуты. Для получения капиллярного эффекта между трубой и фитингом используют зазор в 0,4 мм. Припой равномерно распределяется по всей площади монтажного зазора.

• Низкотемпературным методом

Олово, свинец и их сплавы являются легкоплавкими припоями. Температура теплоносителя: менее 130 градусов. При капиллярной пайке зазор варьируется по величине и может достигать 0,5 см (для большого диаметра). При сильном нагреве медь теряет твердость, поэтому низкотемпературный вид пайки считается предпочтительным.

Такой паяльник позволяет соединить трубы низкотемпературным методом

• Высокотемпературным способом

Используется тогда, когда температура теплоносителя превышает 130 градусов. Этот вид пайки требует высокого профессионализма от специалиста – трубу легко пережечь.

Здесь нужны припои из серебра и меди, меди и фосфора. Этим методом можно соединять трубы в уже установленной системе. Охлаждение водой не применяется, так как медь в этом случае переходит в мягкое состояние. С течением времени прочностные характеристики отожженного металла повышаются.

Высокотемпературная пайка

Потребуется специальный режущий инструмент для меди, фаскосниматель, расширитель для труб, молоток, уровень, рулетка, газовая горелка, электропаяльник, твердоплавкий и легкоплавкий припой, флюс (необходим, чтобы удалить оксидную пленку и не допустить окисления).

Последовательность действий

1. Предварительная подготовка труб: очищение поверхностей, удаление оксидной пленки флюсом.

Флюс – это химическое вещество, которое помогает распределить припой равномерным слоем, очищает основной металл от окислов и загрязнений. При его выборе учитывается вид металла и припоя. Многокомпонентные флюсы более эффективны, они позволяют получить еще более качественную пайку.

Профессиональное оборудование для пайки

Вещество наносят только на место соединения трубы с раструбом, а не вовнутрь его. Сразу после нанесения флюса трубы соединяют, чтобы на рабочую поверхность не попали посторонние частицы. Поверните трубу в фитинге, чтобы флюс распределился равномерно, остатки химического вещества удаляются тряпкой. Труба готова к нагреву.

2. Вставка трубы в муфту. После нужно будет пропаять два стыка. Или торец одной трубы соединяется с торцом другой, тогда обработать нужно один стык.
3. Нагрев труб (до температуры немного ниже температуры плавления). Включают горелку, используя уменьшающее пламя (оно создает максимальную температуру) и нагревают соединение. Используйте паяльник для медных труб или горелку с пьезоподжигом – она удобна в работе.
4. Введение припоя в зазор. Для меди существует большой выбор припоев. Разогретый материал помещают в зазор между соединяемыми трубами и расплавленной массой оборачивают стык между трубами. Температура начала плавления припоя всегда меньше, чем у основного материала. Припой растекается, достигнув определенной температуры. Важно, чтобы рабочая поверхность была не окисленной и чистой.
5. Кристаллизация припоя. В этот момент важно сохранять соединение неподвижным. Когда припой остынет, в месте соединения возникнет герметичное уплотнение. После пайки проводят технологическую промывку для удаления загрязнений и остатков флюса.

В монтажный зазор наносят припой. Если диаметр трубы большой, дополнительно вводят припой с противоположной стороны

Важные моменты

Чтобы запаять дырку в медной трубе, необходим мягкий припой (например, оловянно-свинцовый), и спиртово-канифольный флюс. Вырежьте заплатку нужного размера, обработайте ее и трубу шкуркой. Слейте воду из трубопровода и паяльником прогрейте соединяемые детали. Затем в зазор добавьте припой.

Во время работы необходим приток воздуха. Дым, идущий от припоя и флюса, вреден.

Чтобы выполнить процесс правильно, важно знать, чем запаять медную трубку. Используют: серебро с медью и цинком, медь с фосфором. В питьевом трубопроводе не применяют свинцовые припои ввиду их токсичности.

Флюс не используют при соединении медных труб с помощью медно-фосфорных припоев.

Перед началом пайки необходимо продуть кислородный и пропановый шланги. Поджигание горелки начинается с пропановой линии, затем добавляют кислород. Нагрев труб должен быть равномерным с каждой стороны. По окончании работы перекрывают сначала кислород, а затем пропан.

Видео-инструктаж: как паять медные трубы

Пайка – физико-химический процесс, при котором возникает неразъемное соединение между деталью и жидким припоем. Присадочный материал расплавляется, растекается, заполняет собой щель между соединяемыми элементами и кристаллизуется. Пайке можно подвергнуть любые металлы и сплавы.

Понравилась статья? Поделитесь ей:

как паять своими руками твердым припоем

Решили использовать медные трубы в обустройстве системы водопровода? Хотите создать в ванной интересный стиль стимпанк, но не знаете, как паять медные трубы? Руководство по выполнению работ для новичков предложено в материале ниже.

Медь, хоть и отличается высокой стоимостью в отличие от полимеров, все же представляет собой качественный материал для устройства водоснабжающей коммуникации. К преимуществам меди можно отнести высокую прочность, эстетическую привлекательность, неподверженность коррозии, склонность к эксплуатации при высоком давлении и отличную теплопроводность. Медный трубопровод будет работать верой и правдой не один десяток лет.

Немного о меди

Медь — мягкий металлический сплав, который еще в древние времена с удовольствием использовали чеканщики для своих работ. Сегодня медь не менее востребована. Трубы из такого сплава — неотъемлемая часть систем отопления и кондиционирования. Водопровод также может быть устроен с использованием медных элементов.

Для монтажа магистрали используют метод пайки, в процессе которого элементы меди соединяются с припоем. Этот материал из мягких видов металлов расплавляется под воздействием определенных температур и формирует единое герметичное соединение.

Важно: пайка медных труб своими руками — задача не сложная. Главное правильно подобрать припой и определить температуру пайки. При этом стоит знать, что при своей высокой стоимости медные трубы не требуют дополнительных соединительных элементов. То есть медь можно соединить в единую магистраль и при этом сэкономить на покупке фитингов, муфт и пр.

О том, как паять медные трубы, и как это сделать правильно в домашних условиях, в нашем материале ниже с подробной видео-инструкцией.

Методы паяния труб из меди

Пайка медных труб своими руками может проводиться двумя методами:

Рекомендуем к прочтению:

• Низкозмпературный способ. Самый часто используемый в домашних условиях. Здесь пайка происходит с использованием мягкого припоя из олова, свинца или их сплавов с добавлением серебра. Температура пайки может достигать максимум 450 градусов при выполнении работ.
• Высокотемпературный метод. Его еще называют пайка медных труб твердым припоем. В этом случае чтобы расплавить припой и добиться соединения элементов магистрали нужно достичь температуры нагрева горелки в пределах 600-900 градусов.

Инструменты, необходимые для выполнения работ

Чтобы грамотно спаять медные трубы системы водопровода, необходимо запастись таким набором инструментов:

• Труборез. Необходим для идеально ровного реза участков трубы перед пайкой. Благодаря такому инструменту внутренний просвет трубы и её окружность при резке не нарушаются.
• Фаскосниматель. Используется для зачистки края среза и его закругления вовнутрь трубы для качественного стыкования водопроводной магистрали из нескольких кусков трубы.
• Труборасширитель. Его применяют в том случае, если спаивание медных труб водопровода будет проводиться без применения фитингов и муфт. Труборасширитель расширяет один конец трубы до нужного диаметра таким образом, чтобы в него плотно входит отрез другой тубы.
• Щетка и ерш для качественной зачистки спаянных труб от окиси.
• Отражатель. Рабочий элемент, который крепят на сопло горелки, чтобы пламя не повредило другие близрасположенные предметы.
• Газовая горелка. Именно она подаёт пламя на участок спаиваемой тубы.

О том, какую именно горелку нужно подготовить, разбираем ниже.

Горелка газовая

Для того чтобы правильно спаять водопроводные трубы из меди, нужно заготовить соответствующий тип горелки. Они делятся на несколько видов:

• Приспособление с одноразовым баллоном для бытового применения;
• Горелка с установленным стационарным баллоном;
• Ацетилен-кислородная горелка, пригодная для пайки труб из меди. Именно её и нужно отыскать для выполнения работ.

В свою очередь горелка для плавления припоя и пайки меди может отличаться мощностью. Выбирать нужно в зависимости от того, каким припоем вы будет работать (мягким или твёрдым).

• Для пайки мягким припоем можно брать маломощную полупрофессиональную горелку с газом термофеном. Такой инструмент развивает температуру до 650 градусов при горении пламени. Отличительная особенность такого приспособления в том, что здесь можно регулировать температуру подачи пламени, и она при этом будет оставаться заданно-стабильной.
• Пайку медных труб водопровода твёрдым припоем можно проводить только профессиональными горелками.

Припой

Для выполнения надёжной пайки необходимо приобрести припой. Он бывает двух видов — твёрдый и мягкий.

Рекомендуем к прочтению:

• Твёрдый припой производят в форме длинных стержней. Такой припой можно использовать для пайки труб горячего водопровода, газоснабжения, кондиционирования или для магистрали, работающей при высоком давлении. Температура пайки такого припоя достигает 900 градусов. Самыми распространенными видами твёрдого припоя считаются медно-фосфорный самофлюсующийся сплав Cu94 P6 и сплав Cu92 P6 Ag2 с добавкой серебра из фосфора и меди.

Важно: такой твёрдый припой имеет в своём составе 6%-ную добавку фосфора, что снижает температуру пайки до 750 градусов.

• Припой мягкий производят в форме тонкой проволоки диаметром 2-3 мм. Такой припой применяют при пайке водопровода своими руками в быту.
• Существует также специальная паста, именуемая флюс. Выпускается в банках. Её необходимо использовать для качественной очистки стыков труб, снятия окиси со шва после пайки и улучшения характеристик плавления припоя. При этом флюс бывает как для пайки при высоких температурах (свыше 450 градусов), так и для пайки при низких температурах (до 450 градусов).

Важно: флюс способствует лучшему сцеплению припоя с медью.

Помимо всех инструментов, припоя и флюса необходимо также подготовить фитинги, если есть необходимость осуществлять повороты и изгибы водопроводной магистрали. Все фитинги имеют регламентированный диаметр и соответствуют ГОСТ. Стоимость фитингов и переходников достаточно демократична.

Выполняем пайку труб

Технология пайки медной магистрали выглядит таким образом:

• Труборезом отрезаем нужные участки трубы и зачищаем края фаскоснимателем.
• Если будет использоваться фитинг, то и его края, и края тубы качественно обезжириваем. Если фитинг не используется, то край одной трубы расширяем труборасширителем.
• Примеряем детали для обзора ровности стыков.
• Теперь края туб обрабатываем тонким слоем флюса со стороны стыков.

Важно: если будет проводиться высокотемпературная пайка с использованием самофлюсующегося припоя, то здесь флюс не нужен.

• Теперь включаем газовую горелку и качественно прогреваем трубы в местах стыков до заданной температуры.
• После этого в места зазоров укладываем припой. При этом стоит следить за тем, чтобы припой плавился строго от нагретой трубы, а не от пламени горелки. Края туб тщательно прижимаем.
• После того как тубы остынут, удаляем остатки флюса и окиси с медной поверхности тряпочкой.

Важно: стоит знать, что прогревание тубы и плавление припоя происходят в течение 5 минут. Поэтому важно не перегреть трубы.

Совет: если паяются два близко расположенных друг к другу участка трубы, то уже обработанную часть магистрали нужно охладить смоченной в холодной воде ветошью. Иначе есть риск, что спаянное соединение при нагреве следующего участка трубы разойдётся под воздействием высокой температуры.

Избегаем ошибок

При пайке медных туб мастера-новички часто допускают ряд распространенных ошибок. Таковыми являются:

• Слабый прогрев элементов магистрали, вследствие чего плавление припоя происходит неполностью. Такое соединение разрушится при любой нагрузке.
• Чрезмерный перегрев медного сплава, наоборот, ведет к разрушению слоя флюса. Это, в свою очередь, приведет к образованию окиси и окалины на поверхности металла. Такой эффект также приведет к разрушению соединения.
• Игнорирование мер безопасности. Поскольку работа ведется с химическими элементами и при высоких температурах, то следует надевать защитные перчатки и маску.
• Собираясь проверить соединение, стоит убедиться, что туба в месте пайки остыла.
• При процедуре пайки стоит обеспечить хорошую вентиляцию помещения. Этого требует технология выполнения работ, поскольку пайка выполняется с применением агрессивных кислотных веществ.
• Защитная одежда из грубой ткани также не будет лишней, поскольку есть риск попадания на тело искр пламени и частичек припоя, что может привести к ожогу.

Совет: если сомневаетесь в правильности прогрева труб до нужной температуры, пригласите опытного мастера для получения практики. Профессионал точно знает, в течение какого времени медь прогревается до определенных температур.

Видео: технология спаивания медных туб

Как паять медные трубы

Хотя существует множество проектов по благоустройству или ремонту дома, которые лучше всего доверить обученным и опытным специалистам, пайка и замена медных труб в вашем доме не обязательно должна быть одной из них. Процесс пайки выглядит немного устрашающе для начинающего самостоятельного проекта, но это довольно простой процесс, если вы будете следовать нескольким основным инструкциям.

Обратите внимание, что вы обязательно должны следовать инструкциям по безопасности на протяжении всего этого руководства.

Требуются припасы

• Защита глаз
• Перчатки тяжелые
• Противопожарная ткань
• Огнетушитель
• Труба медная
• Фитинги для медных труб
• Труборез
• Инструмент для снятия заусенцев
• Проволочная щетка
• наждачная бумага с зернистостью 120, наждачная бумага или тонкая стальная мочалка
• Пропановая горелка и регулятор со встроенным воспламенителем
• Бессвинцовая паяльная паста (также известная как «флюс») с кисточкой для флюса
• Проволока припоя
• Тряпки

Подготовьте трубы и фитинги

Перед тем, как приступить к какой-либо части этого проекта, обязательно наденьте защиту для глаз.

Отрежьте трубы до длины

1. Зажмите трубу между отрезным кругом и направляющим колесом трубореза. Для более длинных трубок заправьте другой конец под колено, чтобы оно было устойчиво.
2. Поверните резак, чтобы надрезать трубу по всему периметру.
3. Затяните ручку резака на четверть оборота. Снова надрежьте трубу со всех сторон; это сделает линию подсчета очков немного глубже.
4. Затяните ручку резака еще на четверть оборота и надрежьте трубу в третий раз.Продолжайте затягивать и надрезать, пока труба не отломится; это займет около восьми ходов.

Очистить и залить флюсом трубы и фитинги

1. Используйте инструмент для удаления заусенцев или проволочную щетку, чтобы развернуть внутреннюю часть трубы. Заусенец – это небольшой выступ из меди, который образуется и вдавливается в трубу, когда вы ее режете. Если вы не удалите его, он может затруднить поток воды по трубе или вызвать утечку.
2. Используйте наждачную шкурку, наждачную бумагу или стальную мочалку, чтобы очистить внешнюю поверхность трубы и ту часть фитинга, которая будет соединяться с трубой.В чистом состоянии труба должна быть блестящей. После этого не прикасайтесь к трубе голыми руками, чтобы не оставлять жир для тела на поверхности. Это может помешать схватыванию припоя и вызвать утечки.
3. Кистью нанесите тонкий слой флюса на последний дюйм трубы.
   Совет по безопасности: не наносите флюс пальцами! Это кислота, которая может вызвать повреждение кожи, глаз и других мягких тканей.
4. Нанесите флюс на внутреннюю поверхность фитингов, где они будут соединяться с трубой.
5. Вставьте трубу в фитинг до упора на всю глубину фитинга.
6. Сотрите излишки флюса тряпкой.

Паять трубы и фитинги вместе

Перед тем, как приступить к этим действиям, наденьте толстые перчатки и убедитесь, что вы все еще пользуетесь защитными очками. На всякий случай убедитесь, что поблизости есть огнетушитель.

1. Накройте любую легковоспламеняющуюся поверхность возле рабочего места противопожарной тканью.
2. Отрежьте от 8 до 10 дюймов припоя; согните последние 2 дюйма под углом 90 градусов.
3. Зажгите пропановую горелку с помощью встроенного запальника.
4. Следуя инструкциям производителя для горелки, отрегулируйте синий конус пламени примерно на 1 1/4 дюйма.
5. Держите резак так, чтобы кончик синего конуса пламени касался фитинга. Перемещайте его вперед и назад, чтобы равномерно нагреть фитинг. Не нужно топить трубу горелкой; об этом позаботится тепло от арматуры.Вы должны услышать шипение флюса при нагревании металла.
6. Поместите конец паяльной проволоки в стык на противоположной стороне фитинга от пламени горелки. По мере того, как металл нагревается, проволока становится жидкой и течет в стык, заполняя пространство.
7. Заполняйте стык до тех пор, пока припой не начнет стекать; для этого потребуется от 1/2 до 3/4 дюйма припоя, в зависимости от размера трубы и фитинга.
8. Дайте паяному соединению остыть от 30 до 45 секунд, прежде чем прикладывать какое-либо давление.Удалите излишки припоя.
9. Установите трубу и проверьте ее на герметичность. Если он протекает, снимите его, разобрать трубу и фитинг, а затем спаяйте их.

Подсказка

Каждый раз, когда вы отключаете подачу воды к главному клапану в своем доме, не забывайте медленно включать его снова. Это приведет к равномерному подаче воды под давлением ко всем компонентам системы, уменьшая вероятность выхода из строя более старых трубопроводных фитингов. Это также позволит вам проверить новые фитинги на герметичность, прежде чем подавать на них полное давление воды.

1. Очень медленно поворачивайте задвижку (задвижку или шаровой кран), пока не услышите, как через него течет небольшое количество воды.
2. Дайте воде стечь в систему в течение нескольких минут.
3. Если по прошествии нескольких минут вода все еще течет, вы можете немного увеличить поток, повернув клапан еще на небольшое количество.
4. Когда все компоненты системы заполнены водой, вы больше не услышите, как вода течет по трубам.
5. Теперь вы можете повернуть клапан в полностью открытое положение.

Если вы паяете уже вставленную трубу, обязательно слейте воду и тщательно высушите внутреннюю часть перед пайкой; пропановая горелка может помочь ускорить это, если применяется осторожно.

Как паять медь серебряным припоем | Home Guides

Хотя в новых домах используются гибкие трубы, такие как PEX, для сантехнических линий, в большинстве существующих домов сегодня все еще используются медные трубы. Медные трубки обычно бывают диаметром 3/4 дюйма и 1/2 дюйма.Трубки нарезаются резаком для труб, а стыки соединяются путем их пайки серебряным припоем. Есть много типов соединителей, в том числе колена, прямые соединители и даже переходники. Правильная техника пайки имеет решающее значение, поскольку соединения могут протечь или лопнуть, что приведет к серьезным повреждениям от воды.

Очистите медные стыковые поверхности и потрите их сантехническими щетками с проволочной щетиной. Например, для типичного соединения внешняя сторона медной трубки и внутренняя часть соединителя должны иметь задиры.

Нанесите флюс на внешнюю часть трубки и внутреннюю часть соединителя с помощью кисти, поставляемой с флюсом. Флюс сохраняет соединение в чистоте во время пайки.

Вставьте трубку в соединитель, убедившись, что она полностью выходит на дно.

Нагрейте разъем пропановой горелкой примерно на 10 секунд. Не нагревайте шов стыка напрямую.

Прикоснитесь серебряным припоем к стыковому шву. Если трубка достаточно горячая, припой полностью расплавится в шве и вокруг него.Если припой не плавится, приложите больше тепла к стыку в течение нескольких секунд. Не нагревайте припой напрямую.

Осмотрите соединение, чтобы убедиться, что припой полностью втянулся в соединение и вокруг него. В шве будет видно серебряное кольцо. Оберните стык влажной тряпкой, чтобы он остыл.

Ссылки

Наконечники

• Перед пайкой убедитесь, что в трубке нет следов воды. Даже несколько капель помешают правильному расплавлению припоя в шве, что приведет к слабому соединению, которое позже может протечь или сломаться.

Предупреждения

• Всегда имейте при себе огнетушитель. Если вы не будете осторожны, вам, возможно, придется производить пайку в полостях стены, где дерево, гипсокартон или изоляция могут загореться.

Писатель Биография

Эмра Орук – генеральный подрядчик, писатель-фрилансер и бывший механик по гоночным автомобилям, который профессионально пишет с 2000 года. Он был опубликован в журнале «Семейный разнорабочий» и имеет опыт работы консультантом по разработке и доставке. -пользовательское обучение.Орук имеет степень бакалавра политических наук и экономику в Университете Делавэра.

Как паять медь | HowStuffWorks

Припой – это металл или металлический сплав, который в расплавленном состоянии используется для соединения металлических поверхностей [источник: Merriam-Webster]. Пайка работает за счет капиллярного действия. Когда труба и фитинг нагреваются, паяльный материал касается стыка. Тепло плавит паяльный материал, и под действием капиллярности материал всасывается в стык, герметизируя его.Как только паяльный материал остынет, образуется воздухонепроницаемое соединение, герметизирующее трубку и фитинг. При пайке меди вы должны убедиться, что паяльный материал имеет более низкую температуру плавления, чем медь, иначе трубка расплавится раньше, чем припой [источник: Solder Wire].

Вот что вам понадобится для пайки меди:

• Пропановая горелка
• Паяльная проволока
• Наждачная бумага
• Медная труба
• Флюс
• Медный фитинг

Вот что вы сделаете:

1. Отрежьте трубу Отрежьте трубу до нужной длины.Поскольку медь – мягкий металл, ее можно разрезать труборезом. Если труба побольше, может понадобиться ножовка.
2. Очистите трубу Важно очистить трубу от ржавчины. Протрите наждачной бумагой конец трубы и внутреннюю часть трубы.
3. Нанесите флюс Нанесите толстый слой флюса (жидкого металла) на внутреннюю часть фитинга, к которой будет припаиваться трубка, и на внешнюю сторону трубки. Поместите фитинг на конец трубки и поверните его так, чтобы флюс распространился равномерно.
4. Нагрейте и припаяйте трубку. Оставьте фитинг на медной трубке. Нагрейте стык прямым теплом от пропановой горелки в течение примерно 20 секунд. Когда вы считаете, что соединение достигло нужной температуры, коснитесь паяльной проволокой соединения. Припой расплавится и попадет в стык между трубкой и фитингом. Когда вы видите, как расплавленный припой льется и капает, вы понимаете, что пора остановиться.
5. Протрите стык Дайте стыку немного остыть.Сложите влажную тряпку несколько раз, чтобы не обжечь руку, и сотрите излишки припоя с стыка, пока стык еще немного горячий. Убедитесь, что соединение плотно [источник: медь].

Наконечники для пайки медных трубок

Как припаять медную трубу – Вы делаете это, когда расплавляете твердый припой и позволяете ему течь в крошечный зазор между трубкой и фитингом. Красные стрелки указывают на припой серебристого цвета. Copyright 2018 Тим Картер

«Самая большая ошибка новичка при пайке меди состоит в том, что они позволяют теплу горелки расплавить припой.НЕ делайте этого. ” паять НЕ пламя горелки

Посмотрите следующее видео:

Как паять медную трубу – САМЫЙ ВАЖНЫЙ СОВЕТ

Самая большая ошибка новичка при пайке меди заключается в том, что они позволяют теплу горелки расплавить припой .Не делай этого. Вы должны нагреть медную трубку и фитинг в течение десяти или пятнадцати секунд, прежде чем коснуться припоя к горячей меди.

Горячая медь расплавит припой , а не горелку.

Для пайки медной трубы необходимо нагреть медную трубу и припаиваемый фитинг до достаточной температуры. Когда медь достаточно горячая, она втягивает припой в соединение за счет капиллярного притяжения. Вы не поверите, но припой действительно будет стекать в гору.

Какой резак лучше всего использовать?

Простая пропановая горелка с навинчивающимися баллонами подойдет для пайки труб диаметром до 3/4 дюйма.

Это отличный комплект фонарика. Это газ MAP, который горит сильнее, чем пропан. К фонарю подойдет обычный баллон с пропаном. НАЖМИТЕ ЗДЕСЬ или фото, чтобы доставить его к вам домой в считанные дни. ПОСМОТРЕТЬ видео ниже.

Сантехники обычно используют ацетиленовые горелки по двум причинам. Ацетилен горит сильнее, чем пропан, что позволяет сократить время пайки.Ацетилен доступен в больших резервуарах, которые крепятся к удобным шлангам и легким горелкам. Если вам нужен ацетилен, вам просто нужно отправиться в большой магазин сантехники или в место, где обслуживают сварщиков.

Какие типы припоя я могу купить?

Припой, который доступен в версиях с выводами и без свинца, прикрепляется к трубе на молекулярном уровне.

Это припой с содержанием свинца 50 процентов. Посмотрите на цифры на конце катушки. НЕ используйте этот припой для водопроводных труб с питьевой водой.НАЖМИТЕ ЭТО ФОТО, чтобы купить припой для использования в свинцовом стекле, паяльных проводах и других проектах.

Это бессвинцовый припой. Используйте ДАННУЮ ПАЙКУ для медной трубы, по которой проходит питьевая вода. НАЖМИТЕ ФОТО СЕЙЧАС, чтобы доставить его к вам домой в считанные дни.

Как работает припой?

Припой прикрепляется к медной трубе при нагревании. Это очень похоже на то, как свариваются два куска стали.

Поверхность паяного соединения фактически становится сплавом, в котором медь и припой смешиваются.

Почему нужно чистить медь?

Медная труба должна быть чистой, чтобы атомы меди могли легко связываться с атомами расплавленного припоя. Припой НЕ БУДЕТ СВЯЗАТЬСЯ, если медь окислена или загрязнена.

Для этого медь должна быть очень чистой и без окисления. Очистить медную трубу можно разными способами. Вы можете использовать грубую стальную вату, наждачную бумагу и / или проволочную щетку. Специальные круглые проволочные щетки бывают разных размеров для очистки внутренней части медных фитингов и клапанов.Просто поверните щетки или трубку, чтобы очистить их. Даже если вы приобретете новую медную трубу, ее тоже следует прочистить. Вам нужно только осветлить область, на которую будет наноситься припой.

Почему мне нужно использовать флюс?

Флюс – это химическое вещество, которое помогает при пайке. Флюс предотвращает окисление меди при нагревании меди горелкой.

На самом деле он заканчивает работу по очистке, которую вы начали с наждачной бумагой и щетками. Кроме того, он предотвращает окисление трубы при ее нагревании.Можно паять без флюса, но это действительно сложно! Флюс наносится как на трубу, так и на фитинг с помощью удобной миниатюрной кисточки. Чтобы быть эффективным, вам не нужны огромные суммы. Кроме того, как только вы начинаете нагревать трубу, 90 процентов ее выкипает и испаряется.

Какие бывают типы припоя?

Припой обычно бывает трех типов: 50% свинца / 50% олова; 95 процентов олова-сурьмы / 5 процентов свинца; и бессвинцовый припой.

Любая водопроводная труба должна быть припаяна припоем, содержащим не более 5 процентов свинца.По возможности используйте бессвинцовый припой. Припой на 50 процентов свинца используется для медных дренажных линий. Он плавится при более низкой температуре и способен перекрывать большие промежутки при охлаждении. Это удобно при работе с медными трубами и фитингами большого диаметра (до 4 дюймов!). Покупая припой, НЕОБХОДИМО обращать на это внимание. Роллы весом в 1 фунт выглядят очень похоже. Внимательно посмотрите на этикетку, так как вы можете купить не ту.

Как зажечь факел?

Сантехнические фонари можно зажечь спичками, зажигалками или, желательно, кремневым бойком.Некоторые горелки имеют встроенные воспламенители. Посмотрите это видео:

НАЖМИТЕ ЗДЕСЬ, чтобы приобрести фонарик, который я использую в приведенном выше видео.

Спички и зажигалки могут быть опасными, поскольку их нельзя тушить. Кремневый ударник производит искры, которые воспламеняют пламя. Кроме того, одного кремня в отбойнике может хватить домовладельцу на 10 и более лет! Температура пламени важна. Вам нужно установить пламя на средний или высокий уровень, чтобы получить достаточно тепла для расплавления припоя. Если ваше пламя отрегулировано правильно, оно будет гореть синим цветом разных оттенков.Вы заметите в центре пламени более темную синюю секцию, которая подходит к точке. Это самая горячая часть пламени. Вы прикладываете эту часть пламени к медной трубе.

Как нагреть медную трубу?

Не бойтесь нагревать обе стороны трубы. Поверните горелку вокруг стыка для равномерного распределения тепла. Когда я использую свою ацетиленовую горелку и паяю трубу диаметром 1/2 дюйма, я обычно могу нагреть трубу до нужной температуры за 10 секунд или меньше. Пропановая горелка может занять от 15 до 20 секунд.

Как предотвратить возгорание при использовании резака?

Вы предотвратите возгорание, используя тонкий кусок листового металла в качестве теплозащитного экрана. Поместите экран между медной трубкой и чем-либо легковоспламеняющимся.

Всегда смотрите за пределы трубы. Чрезвычайно высокие температуры выходят за пределы видимых частей пламени.

Можно легко опалить пиломатериалы или проволоку. Если вы выполняете пайку возле старых пиломатериалов или в местах балок возле вертикальных стен, вы можете легко поджечь свой дом.Будьте осторожны и используйте пламегасители. Это огнестойкие ткани или простые куски листового металла, которые поглощают и / или отклоняют тепло.

Всегда имейте под рукой 5-галлонное ведро воды на случай, если вы начнете пожар. Если у вас в доме еще есть вода, и рядом с вами может быть заряженный садовый шланг, это лучший вариант.

Нажмите здесь , чтобы посмотреть видео о пайке медных труб и фитингов.

Как нанести припой?

По мере нагрева трубы и фитинга вы увидите, что флюс закипает и испаряется.Как только флюс перестанет кипеть, труба станет достаточно горячей для пайки. Отодвиньте резак и прикоснитесь припоем к трубе.

Расплавление припоя может занять от 2 до 3 секунд. Если труба расположена горизонтально, нанесите припой на верхнюю часть трубы. Припой мгновенно покатится.

Если вы все выполнили правильно, капля припоя окажется внизу соединения. Вы можете стряхнуть расплавленный припой старой тряпкой.

Обдув стык позволит ему остыть.Будет жарко, но быстро протрите стык старой тряпкой, чтобы удалить остатки флюса. Это также полирует припой. Внимательно проверьте соединение, чтобы увидеть, нет ли вокруг всего соединения серебряной полосы. В таком случае ваше первое паяное соединение может быть идеальным. Как я бы сказал по работе “Еще одна качественная установка!”

Колонка B353

Сводка

Название статьи

Как припаять медную трубу – это действительно просто – отличное видео здесь

Описание

Вам нужно знать, как припаять медную трубу.Я мастер-сантехник и могу показать вам, как это сделать, за три минуты или меньше.

Автор

Тим Картер

Имя издателя

AsktheBuilder.com

Логотип издателя

Пайка 101: не волнуйтесь. Ну собственно, сделай

В большинстве домов в эти дни есть изрядное количество медных труб, и знать, как сделать простой ремонт (или установить), стоит. Кроме того, пайка (также известная как «вспотевание») труб – одно из тех навыков, которым на самом деле очень легко научиться, и довольно сложно испортить (что очень плохо).

Но вот в чем дело: паять трубку может быть опасно, потому что она включает использование паяльной лампы при высоких температурах для нагрева меди. Кроме того, вы почти всегда будете делать это в помещении, а это не мое любимое место для использования открытого огня. Так что делайте это безопасно :

Советы по безопасности

• Имейте под рукой исправный (недавно проверенный) огнетушитель
• Ведро с водой или баллончик с распылителем тоже пригодятся (если вы работаете с водопроводом, скорее всего, у вас отключат воду).
• Держите под рукой мокрую тряпку
• Используйте соответствующее защитное снаряжение: очки или другие средства защиты глаз и рабочие перчатки. Длинные рукава тоже неплохая идея (Упс: я снимал фото ниже с короткими рукавами! Не походите на меня!)

Некоторая предыстория:

Самый распространенный способ соединения медных труб – пайка (в США это называется «потение», вероятно, потому, что труба «потеет» при нагревании). Паяное медное соединение называется «капиллярным» или «внахлест» (подробнее см. Здесь), потому что фитинг перекрывает конец трубки, оставляя капиллярное пространство между двумя частями.Затем это пространство заполняется припоем; нагретый жидкий металл, который остывает, чтобы закрыть зазор. Пайка – это в основном тот же процесс, но при более высокой температуре (если паяльный металл плавится выше 840 градусов, процесс называется пайкой).

Флюс

используется для предотвращения окисления меди при нагревании и для «смачивания» металла, позволяя жидкому припою легче течь в соединение. Древесный уголь использовался как одна из самых ранних форм флюса. Канифоль из сосны также используется в качестве флюса при пайке мягким припоем (электроника).Учить больше.

В этом году ManMade является частью программы Bernzomatic Torch Bearers. В течение следующих нескольких месяцев мы будем работать над некоторыми творческими проектами и умными способами использовать паяльную лампу в доме. Фактически, это не первый раз, когда мы поэтично рассказываем о самом популярном инструменте в мастерской каждого; В прошлом году в рамках серии Essential Toolbox мы сделали паяльную лампу незаменимым инструментом.

Шаг

Отмерьте трубу до нужной длины. Обязательно учитывайте размер муфт, которые вы будете использовать).

Step

Отрежьте трубу до нужной длины с помощью ножовки или (лучше) специального инструмента для резки труб. Труборез делает резку аккуратнее, безопаснее и проще в использовании.

Шаг

Разверните внутреннюю часть трубы. Вы хотите, чтобы внутренняя поверхность была как можно более чистой и гладкой, чтобы предотвратить точечную коррозию, накопление и потенциальную утечку через отверстия.

Step

Очистите все медные детали изнутри и снаружи (включая муфты).

Шаг

Нанесите минимальное количество бессвинцового флюса на внешнюю часть трубы и внутреннюю часть муфты. Не переусердствуйте; вам не нужно много.

Step

Когда труба будет надежно закреплена на месте, а в рабочей зоне нет легковоспламеняющихся предметов, начните нагревать медь примерно на дюйм ниже и выше стыка. Я использовал горелку, работающую на MAPP, потому что она горит сильнее и нагревает металл быстрее. Bernzomatic TS4000 – подходящий инструмент для этой работы; его очень легко зажечь, с автоматическим запуском / остановкой зажигания.Просто нажмите кнопку, и это продолжится. Вот почему вы должны хранить его в разобранном виде в недоступном для детей месте.

Шаг

Начните нагревание меди на расстоянии около дюйма от стыка. Пока вы нагреваете соединение, продолжайте прикасаться к нему припоем. Как только он начнет таять при контакте, вы готовы к работе. Вам нужно убедиться, что припой остается там, как только металл достигает нужной температуры; если вы перегреете медь, вы увидите, что она начинает обесцвечиваться, что означает, что она была перегрета и начала окисляться (и это может привести к неправильной герметизации).

Быстро нанесите небольшое количество припоя на все соединение. Начиная сверху с одной стороны и работая вниз, затем повторяя другую сторону. Держите пламя на противоположной стороне от припоя. Припой должен следовать за теплом от горелки в стык.

Вот снова крупный план всего процесса:

1. Очистите все фитинги.

2. Нанесите флюс и соедините детали вместе.

3.Прикоснитесь припоем к металлу напротив пламени. Как только он начнет плавиться при контакте, уберите пламя и продолжайте заливку всего стыка припоем.

Step

Пока припой еще горячий, сотрите излишки влажной тряпкой. Помните, что медь действительно хорошо проводит тепло, поэтому даже части трубы, удаленные от места соединения, могут быть горячими. Обращаться с осторожностью.

И все! Не очень сложно, и легко подобрать, если вы уверены, что находитесь в безопасности.В этом есть немного искусства, и ваши первые соединения не будут идеальными или красивыми (в итоге у меня было больше припоя, чем мне бы хотелось). Но вы освоите это в кратчайшие сроки, и вскоре вы будете чинить трубы и даже делать вещи, используя свои новообретенные навыки. Кстати, именно этим я и буду заниматься позже в этой серии: делать самодельный проект (а не водопровод) из припаянных медных трубок.

Следите за обновлениями!

Этот пост спонсирован Bernzomatic, но все мнения принадлежат только мне.Спасибо за поддержку брендов, поддерживающих ManMade.

Как паять медную трубу – прочтите, прежде чем пытаться сделать свой собственный перегонный куб! – Learn to Moonshine

Если вы хотите построить свой собственный самогонный аппарат, но не знаете, как его спаять. Не волнуйтесь, это руководство научит вас основам пайки. Если после прочтения этого руководства у вас возникнут какие-либо вопросы, не стесняйтесь оставлять комментарии, и я постараюсь помочь. Если вы хотите припаять нержавеющую сталь к меди, ознакомьтесь с моей статьей: Как паять, сваривать и припаять медь к нержавеющей стали, это особенно полезно при пайке 2-дюймовых трехзажимных зажимов из нержавеющей стали либо к котлу, либо к 2-дюймовой колонне, которая все еще строится. для использования с бойлером для пивных бочонков.

Пайка медной трубы зависит от капиллярного действия, которое втягивает припой в соединение и должным образом герметизирует трубу. Для этого используется тепло от пропановой горелки. Будьте предельно осторожны при пайке, как при работе с открытым пламенем. Также убедитесь, что вы даете суставам остыть, прежде чем прикасаться к ним.

Чтобы ваша жена была довольна, не забудьте спаять свой неподвижный элемент в гараже или на улице. Поверьте, она не обрадуется, когда вы сожжете ее столешницу. Это было сделано!

Какой припой использовать при изготовлении самогонного аппарата?

Убедитесь, что вы используете припой , не содержащий свинца и кадмия, или припой , это важно, потому что вы не хотите, чтобы свинец попадал в ваш самогонный аппарат.Это заставит ваших приятелей ослепнуть. Вы можете использовать припой для сантехников, который продается в вашем местном строительном магазине, и предпочтительнее флюс на водной основе.

Что вам понадобится

• Пропановая горелка
• Труборез или ножовка
• Высококачественный припой для серебра – ** Бессвинцовый
• Медная труба
• Наждачная бумага
• Высококачественный флюс для лужения серебра
• Круглая проволочная щетка

Инструкции:

Шаг 1 – Соберите все, что вам нужно.Распечатайте список материалов из плана, который вы собираетесь построить, и убедитесь, что у вас есть материалы и инструменты, которые я перечислил выше.

Шаг 2 – Используя труборез или ножовку, разрежьте все медные трубы, включенные в ваш план, на длину. Мне нравится делать всю резку сразу.

Шаг 3 – Используя полоску наждачной бумаги очистите концы медной трубы, которую вы будете паять. Обязательно удалите медные заусенцы с внутренней стороны трубы.Когда вы закончите, медь должна стать блестящей. Если вы не удалите окисление с меди, припой не будет должным образом прилипать к трубе, это может привести к утечке самогона в вашем здании, мы не хотим, чтобы это было так хорошо.

Шаг 4 – Используйте круглую проволочную щетку для очистки внутренней части медных фитингов.

Шаг 5 – Прежде чем паять что-либо вместе, соберите все части и убедитесь, что все встало правильно. Может потребоваться некоторая корректировка.

Шаг 6 – Нанесите тонкий слой высококачественного серебряного флюса для лужения на все поверхности, которые вы будете паять. Убедитесь, что вы попали внутрь любых фитингов и снаружи всех медных труб. Теперь соберите перегонный куб.

Шаг 7 – Зажгите пропановую горелку. Нагрейте соединение, которое вы хотите припаять, с помощью внутреннего пламегасителя, медленно перемещая его, чтобы равномерно нагреть фитинг.

Шаг 8 – Через 5-10 секунд прикоснитесь концом припоя к верхней части соединения.Если медь достаточно горячая, в стык должен втянуться припой. Теперь вы должны увидеть, как припой капает с нижней части соединения. Если нет, продолжайте нагрев.

Шаг 9 -Очистите стыки и удалите излишки припоя и проверьте стыки на предмет утечек

Я добавил видео ниже, так как я думаю, что легче научиться паять медь, наблюдая, как кто-то это делает, а не читая о Это.

Теперь, когда вы являетесь экспертом в пайке, убедитесь, что вы ознакомились с нашими бесплатными планами по изготовлению самогонных аппаратов, и если у вас есть какие-либо вопросы о том, как спаять ваш аппарат вместе, не стесняйтесь оставлять комментарии ниже, и я сделаю все возможное, чтобы помощь!

Как пропитать (припаять) медные водопроводные трубы для водонепроницаемого уплотнения

3 января 2012 г. | от Фреда (электронная почта) |

Пайка трубок (называемая запотеванием) – это стандартный способ соединения двух или более кусков обычной медной трубы вместе.Паяное соединение образует прочное водонепроницаемое уплотнение, которое при правильном выполнении прослужит десятилетия или дольше. Фактически, правильное паяное соединение имеет вероятность протечки минус , чем остальная часть медной трубы, что может привести к утечкам из точечных отверстий и химической эрозии.

Для многих домовладельцев мысль о том, чтобы что-нибудь установить по сантехнике, пугает. Мы все представляем, как наши подвалы или жилые помещения наполняются водой из-за какой-либо ошибки или недосмотра в нашей работе. Дело в том, что базовая сантехника, включая трубы для потоотделения, обсуждаемые в этой статье, – это относительно простая работа, с которой любой мотивированный домовладелец может безопасно справиться с помощью всего лишь нескольких специализированных инструментов.

В этой статье рассматриваются основы соединения двух труб. Если вам нужна дополнительная информация, мы настоятельно рекомендуем Stanley’s Complete Plumbing , которая поможет вам разобраться в этой и многих других темах более подробно, чем мы.

Примечание о разрешениях и опыте: В некоторых юрисдикциях для выполнения сантехнических работ требуется иметь лицензию сантехника. Мы домашние мастера, а не сантехники без лицензии. Эта статья предназначена для общей информации. Вы можете проконсультироваться с лицензированным сантехником, прежде чем выполнять сантехнические работы у себя дома или на работе.В любом случае используйте эту информацию на свой страх и риск.

Примечание редактора: Эта статья была первоначально опубликована в январе 2009 года. Мы постоянно работаем над улучшением нашей базы знаний, и этот пост был обновлен, чтобы включить комментарии читателей, новые изображения и лучшие инструкции. Мы надеемся, что вы сочтете это полезным.

Основные сведения о трубах и фитингах

Большинство водопроводных труб в доме имеют диаметр от 3/8 ″ до 3/4 ″. Основные водные линии имеют размер до 1 дюйма, а мелкие (например.г., в ледогенератор-холодильник) может быть всего 3/8 дюйма. Номинальный диаметр трубы всегда на 1/8 дюйма меньше внешнего диаметра. Размеры стенок медной трубы зависят от размера трубы, поэтому внутренний диаметр всегда приблизительно равен номинальной ширине. Медные водопроводные трубы продаются с тремя разными толщинами стенок (K, L, M) и могут быть жесткими или мягкими. На сайте Sizes.com есть отличная статья по основам медных труб для получения дополнительной информации.

Чтобы соединить два куска медной трубы вместе, необходимо использовать втулку или другой фитинг, внутренний диаметр которого соответствует внешнему диаметру трубы.Вы можете приобрести колена, заглушки, тройники, клапаны, муфты и другие фитинги в местном центре DIY.

Инструменты и материалы, необходимые для пайки труб

Список инструментов и материалов для стандартной пайки методом пота не является длинным и сложным. Все это доступно в вашем местном магазине больших коробок или магазине сантехники.

1. Припой для сантехники (бессвинцовый) . Припой продается унциями на катушке. Припой плавится при гораздо более низкой температуре, чем медь, что делает его пригодным для соединения двух медных труб при нагревании.
2. Щетка для медных труб . Щетка используется для очистки внутренней части фитингов и внешней стороны труб для подготовки их к пайке. В качестве альтернативы можно использовать песчаную ткань сантехника, но этот инструмент упрощает работу.
3. Малый баллон с пропаном и Сварочный фиксатор . Используется для нагрева трубы и соединяемого фитинга.
4. Флюс для сантехников . Используется для покрытия труб и фитингов с целью их подготовки к пайке.
5. Сантехника Песчаная ткань .Используется для удаления заусенцев с труб.
6. Подушечки термостойкие .
7. Медная труба и фитинги .

Совет: Пайка – это альтернативный метод соединения медных труб, который обеспечивает еще более высокую прочность соединения. Паяные соединения достигаются за счет использования других присадочных металлов (таких как BCuP или BAg), чем паяные соединения, однако эти сплавы требуют значительно более высокого нагрева для достижения точки плавления.Вы найдете паяные соединения на таких объектах, как трубопроводы хладагента, однако пайка не требуется для большинства бытовых водопроводных систем.

Шаг 1. Подготовка сантехнической среды

В этом руководстве не рассматривается потоотделение на стыке, который уже является частью домашней сантехники. Однако, если вы собирались работать в такой среде, эти шаги очень важны. Независимо от окружающей среды, вы всегда должны принимать меры для защиты места, где вы будете нагревать трубу пропановой горелкой.

Выключите подачу воды в дом, открыв самый нижний из возможных вентилей в доме. (например, раковина в подвале), чтобы слить всю воду из труб. Вода в линии предотвратит нагрев трубы и вызовет сбой установки. Вам также может потребоваться открыть трубу на верхнем этаже дома, чтобы сбросить вакуумное давление.

Отсоедините все трубы из ПВХ от ближайшей меди. (В более новых домах могут использоваться трубы из ПВХ и меди). Вы будете работать с пропановой горелкой, которая горит более 1000 градусов, поэтому защищайте предметы вокруг области стыка от тепла.Убедитесь, что поблизости нет горючих материалов и что вы установили тепловую защиту между горелкой и любыми легковоспламеняющимися материалами, например деревянными шпильками. Помощник может быть уместным.

Обеспечьте соответствующую вентиляцию рабочего места, откройте двери и окна и подумайте о включении вентилятора. Выполняйте как можно больше работы за скамейкой. Если вы делаете несколько стыков, сделайте как можно больше из них вне водопровода.

Шаг 2: Подготовка медных трубок к пайке

С помощью щетки для медных труб очистите внешнюю часть трубы и внутреннюю часть фитинга.После очистки на трубах не должно быть мусора и они должны выглядеть блестящими.

Осмотрите трубу и фитинг на предмет заусенцев (небольшие металлические части на фитинге или трубе, препятствующие легкому соединению). Попробуйте установить соединение всухую, чтобы убедиться, что они легко соединяются, и, если они не подходят легко и плотно, очистите трубы дополнительно с помощью щетки для медных труб или песчаной ткани (показано ниже).

После успешного монтажа сухого фитинга отделите трубу от фитинга и нанесите водопроводный флюс на внешнюю сторону трубы и внутреннюю часть фитинга.Во время пайки водопроводный флюс испаряется и втягивает припой в стык, образуя плотное уплотнение по всему стыку.

Шаг 3: Пайка трубок

Зажгите пропановую горелку и уменьшите пламя до среднего. Имейте в виду, что большинство факелов излучают больше пламени при наклоне вниз. Будьте осторожны, чтобы держать резак устойчиво. Направьте пламя прямо на стык. Шов нагреется примерно через 20-60 секунд. Обратите внимание, что при пайке клапана лучше открыть клапан, чтобы снизить риск повреждения клапана.

Поднесите припой к складке между фитингом и трубой. Когда соединение достаточно горячее, припой плавится, и капиллярное действие втягивает припой в соединение. Когда припой начнет плавиться, перемещайте его по всему стыку. Когда припой находится за пределами стыка, соединение стабильно. Выключите огонь и дайте трубе остыть. Удалите излишки флюса влажной тряпкой, так как это может привести к коррозии трубы и последующему образованию мелких утечек.

Шаг 4: Тестирование паяного соединения

Если вы следовали этим инструкциям, соединение, вероятно, будет очень плотным.Единственный хороший способ проверить – надавить на стык (включить воду в дом). Обязательно подождите, пока припой остынет (2-3 минуты), прежде чем нагнетать давление в линии, чтобы избежать растрескивания припоя из-за быстрого изменения температуры.

Дополнительная помощь по сантехнике

Как мы уже говорили в начале этой статьи, для получения дополнительной информации по этой и другим темам, связанным с сантехникой, мы настоятельно рекомендуем Stanley Complete Plumbing, в которой более подробно освещена эта тема и многие другие сценарии домашней сантехники. Удачи с сантехникой!

Как вы думаете? Занимались сантехническими проектами в собственном доме? Вы бы здесь что-нибудь поменяли?

.
