Пайка на рабочем месте радиомонтажника ARGUS X познавательный

Пайка на рабочем месте радиомонтажника

Введение Часть 1 Часть 2 Часть 3

Работа с электроникой – это ремесло. Для подбора оборудования сначала нужно определить хотя бы примерно операции, которые возможно потребуется выполнять. Ручную пайку можно разделить на следующие распространенные группы:

Ручная пайка компонентов в отверстие на печатных платах
Ручная пайка простых SMD компонентов
Ремонт и сборка сложных SMD, BGA, CSP.
Ручная пайка под микроскопом.
Сборка кабельных разъемов и пайка силовых проводников

Пайка в отверстие

Этот традиционный вид монтажа отличается от поверхностного монтажа надежностью, механической прочностью. Для пайки в отверстие в самом простом случае нужно немного: паяльник или паяльная станция, припой с флюсом, комплект для отмывки флюса, кусачки и пинцет. Жало или наконечник паяльника желательно выбирать клиновидной формы. Ширина клина должна быть примерно равна ширине контактной площадке. Тогда будет проще сделать. А тепло будет передаваться в точку пайки без препятствий.

Правильный размер

Ширина жала паяльника должна быть примерно равна ширине контактной площадки. А отверстие вакуумного демонтажного паяльника должно быть немного шире вывода компонента.

Паяльная станция с регулировкой температуры – это идеальный выбор для этой операции. Чем новее с точки зрения конструкции паяльник, тем лучше. Современные паяльники способны справиться со сложной задачей. Они могут припаять компонент, прогреть массивную деталь без нижнего подогрева, залудить толстый провод и не оплавить изоляцию. И наоборот, мелкие детали можно паять тем же инструментом и не перегреть их. В ассортименте нашего интернет-магазина есть как классические паяльные инструменты компании PACE, так и современные паяльные станции PACE ADS-200 или индукционные станции METCAL. Weller выпускает модели как классической конструкции с раздельным керамическим нагревателем и пассивным медным жалом, так и станции с наконечником-картриджем.

Базовые монтажные паяльные станции PACE ST-25, ADS-200 и METCAL PS-900, MFR-1110.

Жало, совмещенное с нагревателем имеет большую мощность при лучшей эргономике паяльника. Но наконечники стоят дороже, так как это не просто медная болванка. Высокая мощность и теплопередача позволят быстро и точно прогревать большие выводы компонентов и толстые платы. Так проще соблюдать требования к времени пайки. Из-за малых размеров наконечник не накапливает тепло и не перегревает легкие контакты.

Паяльники PACE PS-90 51Вт и динамические (с активным жалом) паяльники TD-200 120Вт и METCAL CV-h2 80Вт

Спящий режим

Новые паяльники с активными наконечниками очень быстро разогреваются.

Станции с такими паяльниками могут автоматически отключать нагрев, чтобы продлить срок службы нагревателя. Поверхность наконечника будем меньше окисляться.

Для быстрого и аккуратного демонтажа компонентов из отверстия понадобится демонтажный вакуумный паяльник. Он есть в составе двухканальной станции PACE MBT-301 или в индукционной станции MFR-1351. Эти станции имеют в своем составе еще и обычные монтажные паяльники, это экономит место на столе, но никак не ущемляет функционал каждого термоинструмента.

Паяльные станции для монтажа/демонтажа компонентов в отверстие PACE MBT-301 и METCAL MFR-1351

Ручная пайка SMD

Еще десять лет назад пайка компонентов поверхностного монтажа вызывала множество вопросов, но сейчас все стало довольно просто. Паять SMD можно двумя радикально различающимися способами.

Пайка горячим воздухом

Это универсальный способ монтажа и демонтажа SMD. Поверхностный монтаж разрабатывался как стандарт для автоматизированной сборочной линии с печью оплавления. Чтобы произвести эту же операцию вручную достаточно иметь обычный термофен для пайки горячим воздухом. Дополнительно понадобится пинцет и паяльная паста.

Для современных компонентов средних и больших размеров лучше подойдет термофен с регулировкой температуры и потока воздуха. Проверьте, чтобы станция следила за температурой по термопаре на выходе из нагревателя.

Термофен METCAL HCT-900 с регулировкой температуры и воздушного потока и продвинутая станция для пайки горячим воздухом PACE ST-325 с цифровыми точными регулировками температуры, воздушного потока, таймером, вакуумным захватом и возможностью подключения к ПК.

Для термофенов поставляются различные сопла-насадки. Они особым образом формируют струю горячего воздуха. Для этой цели делают сопла различных форм и размеров. Минимальный комплект – это сопла трубки нескольких диаметров. Отдельно выделяются сопла прямоугольного сечения. Внутри их замкнутого объема температура распределятся равномерно. Компонент разогревается равномерно, и этот процесс просто контролировать.

При этом не происходит нежелательного нагрева соседних компонентов. Такие сопла превращают термофен в конвекционную паяльную станцию, если дополнить их нижним предварительным подогревом платыковекционного или инфракрасного типа.

Примеры сопел-насадок для станции PACE ST-325, в том числе и конвекционные сопла.

Конвекционные сопла

Для обычных работ достаточно базового термофена и круглых насадок. Но специальные насадки делают работу быстрее и аккуратнее. Они образуют полузамкнутый объем с равномерным распределением температуры воздуха так, что компонент и выводы нагреваются точнее.

Монтаж термофеном начинается с подготовки платы к нанесению паяльной пасты. Затем паяльная паста наносится через трафарет или ручным дозатором пасты из шприца. Компоненты устанавливаются на свои места при помощи пинцета или вакуумного пинцета. Затем термофен нагревает плату и компонент до оплавления паяльной пасты. Монтажник в это время следит за тем, как образуется паяное соединение. Смыть остатки флюса с платы можно подходящим веществом: спиртом, комбинацией растворителей или специальной смывкой. Подойдет и УЗ мойка с водным чистящим раствором.

Примеры наконечника для вакуумного паяльника для сбора припоя и специального широкого жала для сбора припоя и работы с оплеткой.

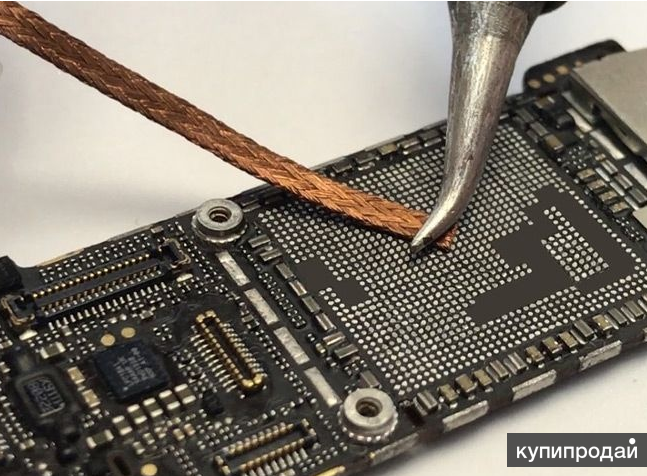

Для демонтажа кроме термофена и пинцета больше ничего не понадобится. Но для подготовки платы к повторной установке микросхемы ее необходимо очистить от остатков старого припоя. Для этого используется оплетка, специальные широкие жала для паяльника или вакуумный паяльник с жалом для сбора припоя.

Для подобных типов работ выпускаются готовые паяльные станции с термофеном и паяльником, одна из самых популярных среди армии подобных – это китайская Lukey 852D

Пайка SMD специальными термоинструментами

Такие работы возможно провести не с каждым типом корпуса SMD. Для монтажа/демонтажа некоторых типов компонентов возможно использовать обычный паяльник со специальными жалами. Например, наконечник «миниволна» или косой срез подойдет для монтажа планарных микросхем.

Монтаж SOIC при помощи жала миниволна.

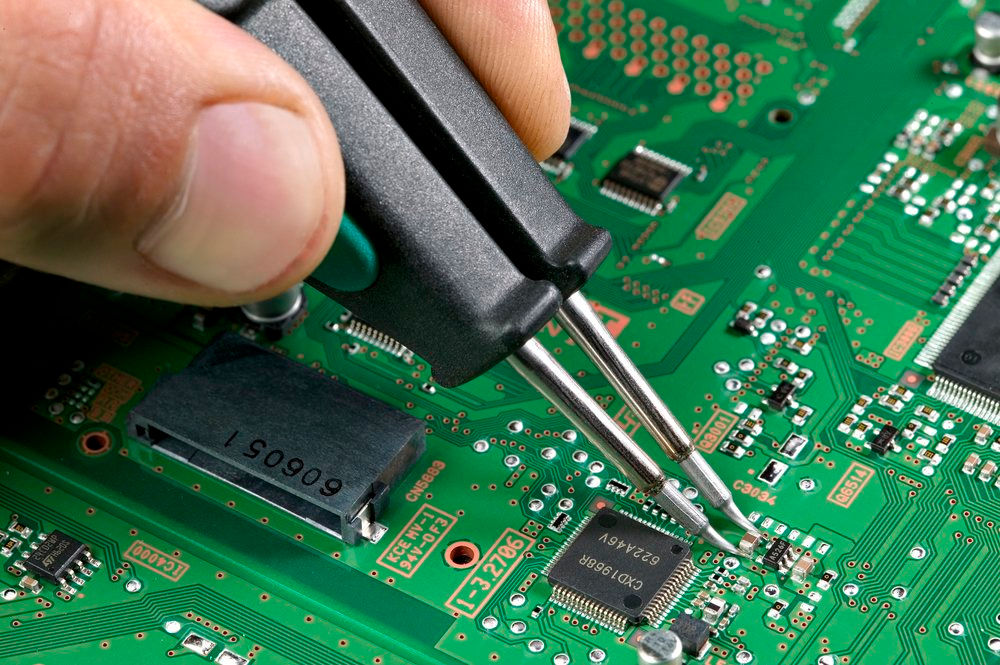

Демонтаж той же микросхемы возможно провести при помощи специального жала для обычного паяльника. Справится и термопинцет – специальный термоинструмент с двумя жалами и нагревателями.

Демонтаж SOIC при помощи специального наконечника для паяльника и при помощи термопинцета.

Демонтажные наконечники

Специальные инструменты и наконечники для паяльника для работы с SMD подходят для частой работы с одними и теми же компонентами. Но они не так универсальны, как пайка горячим воздухом.

Комплекты для работы с SMD METCAL MFR-2241 и PACE MBT-350

Такие аксессуары возможно подобрать для многих паяльных станций, но всегда нужно проверять, насколько вам удобно работать с ними. В нашем демонстрационном зале всегда присутствуют паяльные станции METCAL MFR-2241 и PACE MBT-350 c паяльником и термопинцетом.

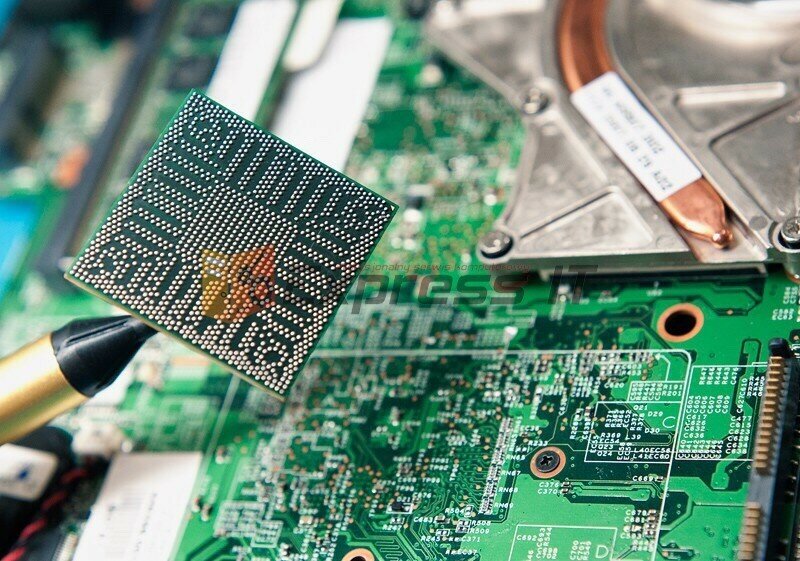

Пайка BGA, CSP и сложных SMD микросхем

Особняком держится задача пайки сложных SMD микросхем. В них может быть много выводов, они бывают больших размеров. BGA, CSP, QFN и подобные корпусы отличаются выводами в виде шариков припоя под корпусом чипа. Сложность работы с такими компонентами не высока, если размеры их не больше, чем примерно 10х10мм. Но для больших размеров не обойтись без комплексной паяльной станции для пайки BGA.

Производители электроники, компонентов, печатных плат паяльных паст и флюсов требуют соблюдения некоторых правил. В документации на свою продукцию они указывают окно термопрофилей, максимальную температуру и продолжительность нагрева. Эти данные рассчитывают для конвекционных печей. Конвекционные паяльные станции основаны как раз на пайке горячим воздухом.

Именно так и поступила, например, компания PACE. Станцию пайки горячим воздухом дополнили нижним подогревом и штативом. Рукоятка термофена крепится на штатив над компонентом на печатной плате. Система оборудована нижним инфракрасным подогревателем с 4-мя независимыми зонами. На рукоятку термофена устанавливается сопло конвекционного типа. Сопло накрывает компонент и греет только его. Размер сопла нужно выбрать равными или чуть больше размеров компонента вместе с выводами.

Конвекционная паяльная станция PACE ST-925E и конвекционное сопло крупным планом.

Такая станция обладает базовой степенью автоматизации. Внутри конвекционной головки есть вакуумный захват компонента для его демонтажа, температура верхнего нагревателя может изменяться по термопрофилю, аналогично конвекционной печи. Но работа с такой станцией требует большого мастерства от монтажника. Чтобы облегчить монтажнику работу существуют еще более автоматизированные станции для подобных задач. В них внедрены: система видео совмещения компонента и контактных площадок с микронной точностью, полуавтоматические флюсователи, мощные настраиваемые нижние конвекционные подогреватели с термопрофилированием. Работа с таким оборудование проходит быстро и просто.

Полуавтоматические конвекционные паяльные станции METCAL APR Scorpion и PACE TF1800.

Коротко писать работу с такими станциями невозможно, но за консультацией можно обратиться к продавцу. К недостаткам таких систем можно отнести только высокую стоимость и необходимость приобретения конвекционных сопел-насадок для разных размеров чипов.

Чем дороже, тем эффективнее

Сложные и дорогие конвекционные станции как правило очень просты в работе. При этом они имеют высокую производительность. Простые конвекционные станции требуют высокого уровня мастерства от монтажника.

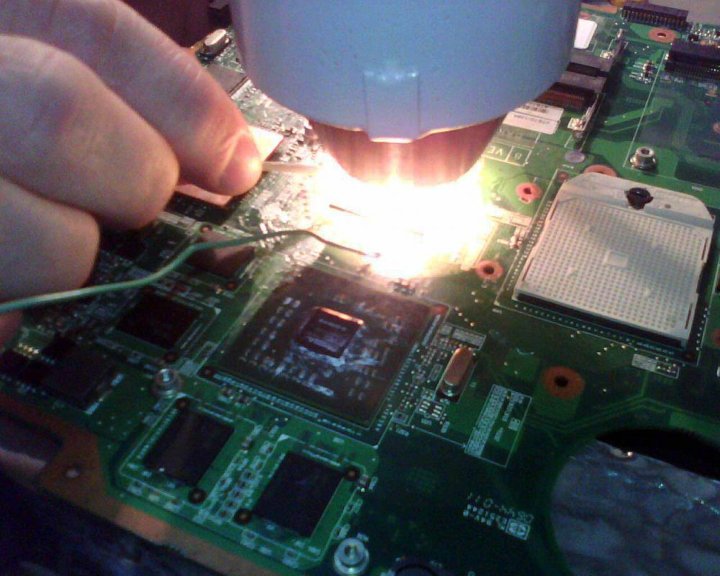

Если вы работаете с множеством разных изделий, вам подойдет дешевая альтернатива – инфракрасная паяльная станция. Такой тип станций завоевал заслуженную любовь мастеров сервиса по всей России. Станция разогревает поверхность платы и компонента посредством инфракрасного излучения. Этот способ замечателен тем, что для него не нужны дополнительные воздушные сопла-насадки. Нагреватели и устройство станции простые. Это и подкупает.

Станция ТЕРМОПРО ИК-650 – ветеран сервисов ноутбуков и бытовой цифровой техники с богатой историей и обширным сообществом пользователей.

Платой за низкую стоимость такого оборудования стали медленная скорость нагрева как чипа, так и платы. ИК греет неравномерно на разнородных поверхностях. Приходится повышать температуру медленно, чтобы она успевала выровняться. Чтобы работать на такой станции нужен серьезный опыт ремонта электроники. Но и тогда нет гарантии в успехе ремонта нетипичной сложной платы. Это касается всех паяльных станций с инфракрасным нагревом. Но если вы уверены в себе, это ваш выбор.

Ручная пайка под микроскопом.

Среди паяльников вы можете найти маленькие тонкие модели. Они используются для тонких работ, в том числе и под микроскопом. Такие инструменты сделаны так, чтобы руки мастера находились в удобном положении, были расслаблены и не дрожали. Рабочие части таких инструментов не мешают обзору и не затеняют подсветку.

Обычный термопинцет и паяльник индукционной паяльной станции METCAL (сверху) и аналогичные инструменты для прецизионной работы (снизу).

Проще говоря, специальный паяльник для микроскопа тоньше. Расстояния от хвата рукоятки до кончика жала эргономически выверены, чтобы повысить верность движений. Такие требования к паяльнику серьезно влияют на другие его рабочие характеристики. Но современные технологии позволили создать подобные инструменты.

Паяльник PACE старого образца 51Вт и новый паяльник для точных работ мощностью 120Вт .

Для работы с мелкими SMD компонентами так же появился и отдельный класс термовоздушных станций с миниатюрными термофенами. Такие станции все еще имеют высокую мощность, все необходимые регулировки скорости воздушного потока и температуры с точностью в несколько градусов. Рукоятка термофена не толще обыкновенного паяльника и удобно лежит в руке. Мастер не устает от длительных операций по замене SMD компонентов даже на толстых печатных платах с большими теплоотводами.

Термофен для точных работ METCAL HCT2-200 мощностью 200 Ватт для работы под микроскопом.

Придется часто паять мелочь

Большинство новейшего оборудования для пайки изначально проектировалась для работы под микроскопом. Поэтому современные паяльные станции могут не иметь особых термоинструментов для этой цели.

Для точной работы выбирайте пинцеты с длинными тонкими кончиками. Они не мешают обзору, не загораживают поток горячего воздуха и не отводят тепло от компонента. Специальные изогнутые пинцеты отлично подойдут для удержания компонента во время пайки, а пинцеты с длинными губками для точных манипуляций.

Специальные пинцеты для работы с SMD и изогнутый пинцет для удержания компонента во время пайки.

Сборка кабельных разъемов, пайка силовых проводников.

Распайка разъемов – сложная задача, если вы используете особые провода и чувствительные к перегреву разъемы. Нагрев ножки разъема необходимо проводить быстро и точно, чтобы не оплавить изоляцию провода и корпус разъема. В плотных разъемах всегда есть риск расплавить соседние уже смонтированные жилы кабеля.

Одноконтурные термопинцеты производства PACE и ТЕРОМПРО

Специально для подобных задач создан одноконтурный импульсный термопинцет, нагревающий деталь прохождением через нее электрического тока. Такой термопинцет подключается к особой паяльной станции, которая регулирует силу тока и продолжительность нагрева. При нажатии на ножную педаль цифровая система станции пускает ток заранее выбранной величины. Он бежит через наконечники термопинцета и разогревает деталь. Ножка разъема греется с заданной скоростью. Станция может отключить нагрев по таймеру, чтобы не перегреть деталь. В ручном режиме весь процесс контролируется монтажником.

Импульсные паяльные станции PACE SMR и ТЕРМОПРО ФРЦ-150

К этим же станциям подключается импульсный съемник изоляции провода. Он так же регулирует свою температуру и безопасно расплавляет и снимает любую плавкую изоляцию с провода одним движением. Подобные съемники изоляции отличаются от популярной нагретой петли проволоки – обжигалки. Изоляция не горит и снимается чище, а тонкие жилы провода не перегреваются. Импульсному инструменту не составляет труда снимать изоляцию даже с провода МГТФ.

Съемник изоляции ТЕРМОПРО ИС-70

Пайка массивных теплоемких деталей, силовых проводников

Для пайки толстых силовых проводов раньше использовались мощные большие тяжелые паяльники. Сердцевина медного провода хорошо проводит тепло, не хуже жала паяльника. Чтобы компенсировать этот нежелательный эффект увеличивали теплоемкость и толщину жала паяльника. Но с развитием керамических нагревателей высокой мощности и индукционного нагрева задача пайки массивных деталей стала по зубам и миниатюрному паяльнику. Современному паяльник со специальными наконечниками-жалами с высокой теплопередачей греет не хуже топорика. Наконечники отличаются специальной геометрией, тело жала толстое, а рабочая облуженая поверхность больше, чем на классических наконечниках-болванках. Тепло от мощного встроенного нагревателя картриджа передается в точку пайки максимально эффективно.

Наконечник с улучшенной теплопередачейдля паяльной PACE ADS-200 и паяльник с подобным, но индукционным наконечником для паяльной станции METCAL CV-5200.

Паяльник стал мощнее

Стандартные паяльники новых паяльных станций могут справиться с теми задачами, которые раньше выполнялись только мощными массивными инструментами. Мощность теперь передается в точку пайки с меньшими потерями.

Новые инструменты имеют превосходную эргономику, размеры не больше обычного паяльника для электроники и удобно лежат в руке. Но при этом внутри совмещенных наконечников расположены нагреватели высокой мощности. Её достаточно для пайки не только толстых проводов, но и для небольших медных деталей. Например, на платах силовой электроники, где установлены дублирующие медные шины, или для пайки светодиодов на алюминиевые платы. Такие наконечники как ни странно работают на более низких температурах из-за эффективной организации доставки тепла от нагревателя к точке пайки. И перегреть компоненты ими практически невозможно в отличие от классических паяльников, температуру которых приходится поднимать до опасных значений для того чтобы они смогли прогреть массивные детали.

Паяльные станции PACE ADS-200 и METCAL CV-5200 имеют в своем арсенале инструменты с повышенной теплопередачей.

Смотрите наше видео

Посетите наш канал в YouTube, где Вы можете гораздо ближе познакомиться с предлагаемыми нами методами ручного монтажа: www.youtube.com/user/ARGUSXvideo

Курсы пайки BGA плат и микросхем, обучение — Обучение ремонту IQ Center

IQ.center

Главная

Курсы диагностики и BGA пайки плат, iPhone или Samsung, Xiaomi, Meizu.

Успейте записаться

Мы ответим в течение 10 минут

Продолжая, вы соглашаетесь на обработку ваших персональных данных

Руководитель, мастер

После IQ center мастера будут иметь хороший практический опыт. Так как навыки полученные в процессе мероприятий по пайке сильно помогут в дальнейшем. Вы сможете совершать гораздо меньше дорогостоящих ошибок ремонтируя аппарат клиента, так как совершили их все в стенах Центра. Приглашаем Вас в АйКью Центр!

О компании iq center

IQ center – это современный обучающие Центр в котором студенты получают практический опыт по актуальным дисциплинам. Наши преподаватели практикующие специалисты, которые делятся ценными знаниями с нашими студентами.

Основная цель, которую мы преследуем во время обучения, это трудоустройство наших студентов после прохождения наших курсов или даже уже во время обучения. Кому-то помогаем устроиться мы, кто-то устраивается сам, но фактом остается следующее:

Более 80% выпускников Центра, нашли работу по специальности в течении 2х недель после прохождения обучения в IQ center.

Мы ждем всех желающих изменить свою жизнь в лучшую сторону в IQ center!

Руководитель IQ center

10 лет на рынке маркетинга и рекламы

Дмитрий Васельковский

Мы решили, что хорошо помогать людям находить то, что они на самом деле ищут! И IQ center является отличными местом, где наши студенты могут получить искомое. Наша цель трудоустройство студента. Мы стараемся, чтобы после прохождения обучения, студенты имели достаточно опыта, чтобы вызвать интерес у работодалетя. И наш опыт показывает что более 80% наших студентов нашли работу по специальности, по которой проходили у нас обучение.

Опыт от 10 лет

Вакансия: Мастер-преподаватель по ремонту ноутбуков.

120 тыс. руб/мес

Ищем классного и позитивного мастера-преподавателя на позицию “Преподаватель по ремонту ноутбуков”. Требования: опыт работы от 10 лет, знание схемотехники, профессиональное умение пользоваться осциллографов, работа со станцией ИК-650 Термопро. Звоните по телефону указанному на сайте и с радостью договоримся о собеседовании.

Опыт от 5 лет

Вакансия: Преподаватель по пайке и диагностике.

120 тыс. руб/мес

Ищем опытного мастера по пайке, который готов делиться своим опытом. Если Вы владеете всеми основами пайки, хорошо разбираетесь в паяльном оборудовании, владеете BGA пайкой и знакомы с мобильной электроникой, то приглашаем Вас в IQ center. Если же вы хорошо диагностируете неисправность, то тоже будем рады пообщаться.

Опыт от 2 лет

Вакансия: Преподаватель по модульному ремонту iPhone

Ищем классного и позитивного преподавателя на позицию “Преподаватель по модульному ремонту iPhone”. Требования: опыт мастером по ремонту iPhone от 2 лет.

Опыт от 2 лет

Вакансия: PR-менеджер

Ищем опытного PR-менеджера со своим видением развития проекта и конкретными предложениям. Требования: наработанные связи со СМИ, собственное видение, нацеленность на результат.

Опыт 5 лет

Вакансия: Детский преподаватель по IT

Ищем опытного преподавателя по работе с детьми. Также необходимы знания в области детского программирования, робототехники, Photoshop, Illustrator.

Общие вопросы

Какие преимущества вы получите в IQ center?

Преподаватели — практики;
Ответы на все вопросы;
100% практические занятия;
Оборудованное место;
Партнерство с лидерами ИТ рынка:

Как получить консультацию?

Вы можете связаться с нашим отделом по работе с клиентами и задать все необходимые вопросы! Наши специалисты с радостью ответят на них! Телефон для связи: 8 (495) 023-59-69

В какое время проходят консультации и мастер-классы?

Время уточняйте по телефону: 8 (495) 023-59-69

Для взрослых

Что я получу в итоге?

Мы стараемся давать самые актуальные данные. Мы получите ответы на все вопросы, которые зададите.

Кто мы?

Мы имеем большой опыт в ремонте телефонов! С радостью поделимся им с вами!

Инвестиции в IQ center.
Инвестиции в образование и современные дисциплины

Какое может быть инвестирование?

– Инвестирование финансовое
– Инвестирование идеологическое. Помощь со связями, то, что поможет проекту расширять границы без денег.

Как инвестировать в IQ center

Вы можете связаться с нашим отделом по работе с инвесторами и задать все необходимые вопросы! Наши специалисты с радостью ответят на них! Телефон для связи: 8 (495) 023-59-69

Бонус

Задать вопрос

Задайте вопрос нашему менеджеру и мы обязательно ответим на него

Продолжая, вы соглашаетесь на обработку ваших персональных данных

Спасибо!

Мы перезвоним вам в течение 5 минут.

Нажмите “Нравится”, чтобы следить за нами

Понимание пайки Часть 8: Очистка печатной платы до и после пайки

Очистка, несомненно, важна, и не только потому, что наши мамы уделяют ей такое большое внимание. Но нужна ли глубокая очистка всего, например печатных плат до или после пайки? Нет никаких сомнений в том, что печатная плата может быть загрязнена обычной смазкой и грязью, окислением открытых металлических поверхностей и последствиями производства печатных плат. Но хотя очистка печатных плат необходима для некоторых производственных процессов, она не обязательно требуется для всех. Здесь более подробно рассматривается очистка печатных плат перед пайкой и очистка печатных плат после пайки, чтобы помочь вам понять, когда очистка необходима, а когда нет.

Очистка печатных плат перед пайкой

Необходимость очистки печатных плат перед пайкой зависит от конкретного сценария. Печатные платы, поступающие прямо с производства печатных плат, должны быть чистыми и готовыми к автоматической сборке благодаря методам контроля качества, применяемым на протяжении всего производства. Точно так же полностью собранная печатная плата, доставленная конечному пользователю, не требует дополнительной очистки, если она была тщательно упакована и отправлена. Однако старые платы могут иметь окисление или загрязнения, которые накапливались со временем, и перед пайкой может потребоваться их очистка. При доработке такой доски можно сначала использовать изопропиловый спирт для удаления загрязнений. И обязательно избегайте ошибки, что флюс, используемый при пайке, обеспечит достаточную очистку платы — до и после очистки всегда следует проводить очистку.

Флюс — чистящее средство, подготавливающее металлические поверхности к пайке путем удаления оксидов и загрязнений. Флюс либо смешивают с используемым припоем, либо наносят отдельно, в зависимости от используемого процесса пайки. В дополнение к очищающим свойствам флюс также помогает при сборке печатных плат, изменяя поверхностное натяжение расплавленного припоя.

Возникает вопрос: требуется ли дополнительная очистка печатной платы перед пайкой или флюса достаточно? В идеале печатные платы не следует трогать до сборки. Предотвращение контакта платы с человеческими руками может помочь уменьшить или устранить потенциальное загрязнение. Контакт с человеком может оставить жир, грязь и соли на плате и привести к коррозии открытых металлических участков, что может повлиять на ее способность к пайке. Кроме того, к этим трудностям могут добавить пыль, чернила, скотч и конденсат. Однако очистка печатных плат перед сборкой в крупномасштабных производственных процессах связана с затратами, которые могут быть неоправданными для уровня собираемой печатной платы. Таким образом, наилучшей практикой обычно является осторожное обращение с печатной платой перед сборкой и отказ от любой очистки перед пайкой, если в этом нет крайней необходимости.0003

Нужна ли вам очистка платы после пайки?

Очистка после сборки печатной платы — это отдельная история. В зависимости от типа флюса, области применения и желаемого внешнего вида печатной платы может потребоваться очистка:

Флюсы

Существуют различные типы флюсов, используемых при сборке печатных плат, и тип используемого флюса определяет необходимость очистки. очищать или нет:

Флюс без очистки: Многие печатные платы, используемые в некритических приложениях, могут быть безопасно изготовлены с использованием флюса без очистки. Пока флюс полностью активирован путем доведения его до полной температуры пайки, он не требует специальной очистки для нормальной работы.
Водорастворимый: Хотя эти флюсы следует удалять после пайки, с этой задачей справятся чистящие средства, такие как деионизированная вода и моющие средства.
На основе канифоли: Эти флюсы необходимо очищать специальными химическими растворителями, часто содержащими фторуглероды.

Неочищаемые флюсы, как следует из их названия, не требуют очистки после пайки во всех случаях. Другие потоки делают. Водорастворимые флюсы, содержащие канифоль и заменители канифоли, оставляют ионный остаток, который может образовывать дендриты или проводящие усики при контакте с влагой воздуха и тока. Мало того, что дендриты могут создавать короткое замыкание между различными цепями, другие остатки флюса могут продолжать свою химическую активность и вызывать еще большую коррозию во время работы платы.

Применение на платах

Несмотря на то, что не требующий очистки припой не требует очистки, некоторые области применения печатных плат все же требуют очистки. Важнейшие печатные платы, используемые в медицинских устройствах или самолетах, часто имеют стандарты проектирования, которые определяют очистку платы после пайки. Остатки флюса на печатных платах с длительным сроком службы могут поглощать влагу из воздуха, что приводит к окислению открытых металлических поверхностей, что со временем может вызвать коррозию. Кроме того, важно удалить все остатки флюса с печатных плат, на которые будет нанесено конформное покрытие, чтобы обеспечить чистую поверхность покрытия для прилипания.

Эстетика

Эстетика платы в некоторых случаях может требовать очистки, даже если используется флюс, не требующий очистки. Для автоматизированной сборки печатных плат доступны несколько различных процессов очистки:

Ультразвуковая: Звуковые волны используются для разрушения и удаления остатков флюса с печатной платы. Однако следует соблюдать осторожность, так как ультразвуковая очистка может привести к повреждению бортовых часов и кристаллов.
Паровой обезжириватель: ПХД погружают в кипящий растворитель, а затем промывают ультразвуком и парами растворителя.
Пакетное удаление флюса: Печатные платы удерживаются на стойке, а средство для удаления флюса на водной основе распыляется на стойку.
Удаление флюса на линии: Печатные платы снова обрабатываются аэрозолем для удаления флюса на водной основе, но на этот раз они проходят процесс на конвейерной системе.

Печатные платы также можно очистить от остаточного флюса вручную, хотя это трудоемкая операция, которая зависит от оператора:

Аэрозоль: Распыление химического растворителя на плату для удаления флюса.
Триггерный спрей: Очистители на водной основе или изопропиловый спирт (IPA) часто распыляются из стандартных бутылок.
Погружение: Печатные платы также погружаются в ванночку с растворителем для очистки.
Тампон: Это наиболее распространенный способ удаления флюса с участка ремонтируемой печатной платы. Тампон обрабатывают изопропиловым спиртом, затем протирают место ремонта.

Помните, однако, что некоторые компоненты просто невозможно очистить из-за риска внутреннего повреждения детали. Использование этих типов деталей необходимо тщательно оценивать на этапе проектирования проекта. Должна быть обеспечена дополнительная защита для этих частей или должна использоваться запасная часть.

Как видите, много вопросов связано с очисткой печатных плат до и после пайки. К счастью, ваш контрактный производитель печатных плат может помочь.

Понимание сложности печатных плат: проектирование для безотказного производства

Смотреть сейчас

Где можно найти дополнительную информацию о пайке и очистке печатных плат

Целью производства печатных плат является создание безошибочной печатной платы, которая будет обеспечивать ожидаемую производительность на протяжении всего запланированного жизненного цикла. Для этого необходимо, чтобы все аспекты сборки печатных плат, включая пайку и очистку печатных плат, выполнялись в соответствии с отраслевыми стандартами и ожиданиями клиентов. Чтобы понять, какие процедуры сборки будут лучшим выбором для вашей печатной платы, поговорите с инженерами и производственным персоналом, где будет производиться ваша плата.

Руководство по пайке Arduino | Документация Arduino

Изучите основы пайки — фундаментальный навык, которым должен обладать каждый мастер.

АВТОР: José Bagur

ПОСЛЕДНЯЯ РЕДАКЦИЯ:

05.10.2022, 13:00

Обычно, когда мы работаем над созданием проектов электронных схем, мы используем макетные платы, особенно при прототипировании. Когда мы закончили этап прототипирования, нам часто нужно перенести наши проекты с макетной платы на специальную плату, например, на печатные платы (PCB), чтобы наш проект был безопасным и долгим. Именно в этих случаях нам нужно знать, как паять электронные детали или компоненты.

Пайка — это процесс, при котором две электронные детали или компоненты соединяются вместе путем расплавления припоя вокруг электрического и/или механического соединения между этими компонентами с использованием ручного инструмента, называемого паяльником . Припой создает прочную и постоянную электрическую и механическую связь между электронными компонентами после охлаждения.

Для освоения пайки нужна практика, много, но и хорошие инструменты. Давайте сначала поговорим о необходимые инструменты и материалы нам нужно начать пайку.

Инструменты для пайки

Паяльники и паяльные станции

Паяльник является основной частью портативного оборудования , используемого в процессе пайки. Паяльники нагреваются, чтобы расплавить припой вокруг электрических или механических соединений; по мере плавления припой затекает в пространство между двумя компонентами и вокруг них. После соединения припой оставляют охлаждаться и затвердевать, создавая постоянное и проводящее соединение; он может снова расплавиться в жидкой форме, если достаточно разогреть соединение. Процесс повторного нагрева и разделения ранее спаянного соединения называется 9.0108 распайка .

Паяльник Weller WP35 (источник: Weller®).

Паяльная станция — более совершенный и профессиональный тип паяльника с отдельным блоком регулирования температуры; паяльники обеспечивают только один фиксированный температурный режим, в то время как паяльные станции предлагают ряд конкретных температур. Паяльные станции обеспечивают гораздо более высокую степень точности при работе с температурно-критическими условиями.

Паяльная станция HAKKO® FX-888D (источник: HAKKO®).

Ручные паяльники мощностью от 15 Вт до 30 Вт — хорошее начало для начинающих.

Жала для паяльника

В настоящее время большинство паяльников имеют взаимозаменяемые и сменные жала , иногда также называемые битами . Существует множество различных типов и вариаций паяльных жал, каждое из которых используется для определенных целей и имеет определенные преимущества или недостатки при его использовании. Наиболее распространенными и стандартными жалами, используемыми в паяльниках, являются 9.0108 конический наконечник и долотовидный наконечник . Давайте поговорим об этих типах паяльных жал:

Коническое жало : тонкое, похожее на карандаш жало, которое может отводить тепло на меньшие участки, не воздействуя на окружающую среду. Этот наконечник представляет собой насадку стандартной формы для общего применения, но он также удобен для тонкой и точной электроники.
Наконечник долото : широкий и сплющенный наконечник, хорошо подходящий для пайки проводов, компонентов со сквозными отверстиями, компонентов для поверхностного монтажа и распайки.

Конические (слева) и долотообразные (справа) паяльные жала.

Найти лучший наконечник для пайки может быть непросто. Конических и долотообразных наконечников должно быть достаточно для пайки стандартных электронных компонентов для сквозного и поверхностного монтажа для начинающих.

Одной из наиболее серьезных причин проблем с пайкой является плохое обслуживание наконечника. Очень важно хорошо заботиться о паяльных наконечниках, чтобы увеличить их общий срок службы и уменьшить потребность в регулярной замене.

Латунь и обычные губки

Использование губки поможет содержать жала в чистоте, удаляя окисление (окисленные жала почернеют и не будут принимать припой). Обычные влажные губки подходят для очистки жала паяльника, но они, как правило, сокращают срок службы жала из-за теплового удара. Кроме того, влажные губки временно снижают температуру наконечника при протирании.

Лучшей альтернативой являются латунные губки для очистки паяльных наконечников. Латунные губки лучше удаляют мусор из наконечников; у них меньший тепловой удар, и им не нужна вода, как обычным губкам.

Латунная губка для очистки паяльных наконечников.

Припой

Припой представляет собой металлический сплав , который плавится для создания постоянного соединения между электрическими частями или компонентами. Припой выпускается как в свинцовом, так и в бессвинцовом исполнении, а также разного диаметра; наиболее распространенными диаметрами являются 0,8 мм и 1,5 мм. Внутри ядра припоя материал, известный как флюс , помогает улучшить электрический контакт и механическую прочность припоя.

Припой обычно используется для пайки.

Для пайки электроники наиболее часто используется припой без содержания свинца и канифоли . Этот тип припоя состоит из олова и медного сплава. Припой со свинцовой канифолью также широко используется, но он становится менее популярным из-за проблем со здоровьем, связанных со свинцом.

При использовании припоя обязательно обеспечивайте достаточную вентиляцию и мойте руки после пайки.

Руки помощи

Рука помощи , также называемая «третьей рукой», представляет собой устройство, которое может помочь вам во время пайки, удерживая детали или компоненты, которые вы пытаетесь припаять, оставляя ваши руки свободными для работы.

Рука помощи, также называемая третьей рукой.

Пайка 101

Теперь, когда мы знаем об основных инструментах и материалах, используемых для пайки, давайте приступим к пайке. Прежде чем мы сможем начать, нам нужно подготовить жало паяльника с помощью лужения 9.0109 с припоем, это всегда должно быть первым шагом. Лужение — это процесс, который помогает улучшить передачу тепла от паяльника к электронной части или компоненту, который мы хотим припаять; он также помогает защитить жало паяльника от окисления.

Давайте начнем с того, что убедимся, что наше паяльное жало правильно присоединено к нашему паяльнику, затем включим его и дадим ему нагреться. Если вы используете паяльную станцию, установите температуру на 400°C (или 752°F). Когда паяльник или паяльная станция нагреты и готовы:

Протрите паяльное жало обычной влажной губкой или латунной губкой. Целью этого является очистка наконечника путем удаления с него любого присутствующего окисления или мусора. После очистки жала паяльника следует подождать несколько секунд, чтобы оно снова нагрелось.
Прикоснитесь к припою жалом паяльника, нанесите небольшое количество припоя на жало, следя за тем, чтобы припой равномерно обтекал его.

Не забывайте лужить жало паяльника до и после каждой пайки. Лужение является хорошей практикой, которая может увеличить срок службы паяльного жала.

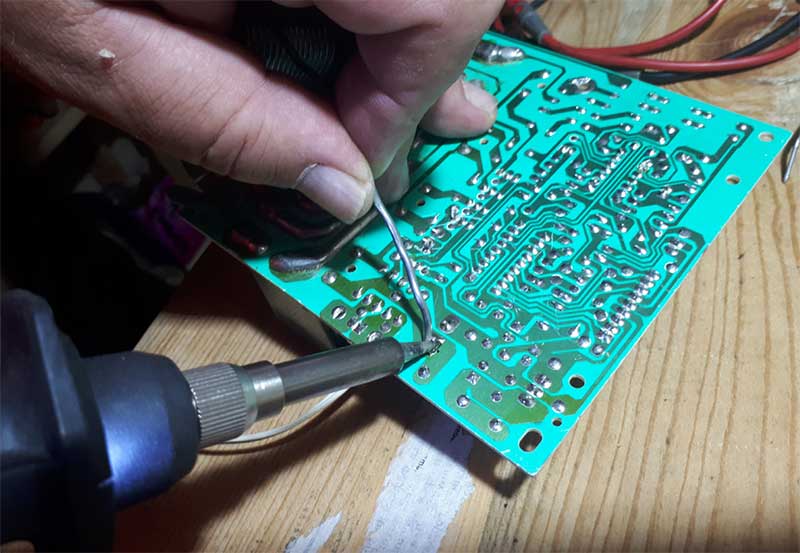

Пайка печатных плат

Теперь давайте припаяем резистор к печатной плате. Для этого процесса рекомендуется использовать руку помощи или другое зажимное приспособление, например, тиски. Начнем с крепления резистора к печатной плате. Вставьте резистор в отверстия на плате.

Резистор вмонтирован в печатную плату.

Затем переверните печатную плату и отогните ее выводы наружу на 45°.

Выводы резистора загнуты наружу на 45°.

Одновременно коснитесь медной площадки и одного из выводов резистора, удерживайте паяльник на месте , чтобы нагреть соединение , образованное контактной площадкой и выводом резистора, в течение трех-четырех секунд.

Нагрев сустава в течение трех-четырех секунд.

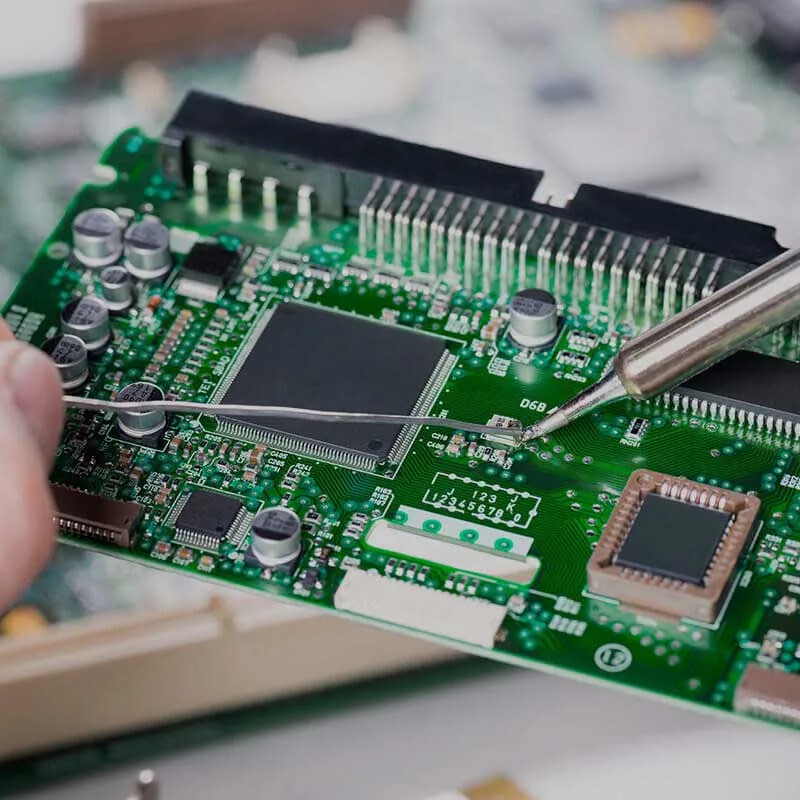

Нанесите припой на соединение, удерживая паяльник на медной площадке и проводе резистора. Избегайте нанесения припоя непосредственно на жало паяльника; соединение должно быть достаточно горячим, чтобы расплавить припой.

Когда в соединении будет достаточно припоя, выньте паяльник и дайте ему остыть естественным образом. После охлаждения отрежьте лишний провод от вывода резистора. Избегайте плохих соединений, дуя на припой и не позволяя ему остыть естественным путем. Повторите этот процесс с другим выводом резистора и остальными компонентами схемы.

Хорошие паяные соединения гладкие, блестящие и имеют форму вулкана. В хороших паяных соединениях также достаточно припоя, чтобы покрыть все соединение, но не слишком много, чтобы он не пролился.

Проволока для пайки

Работа с электрическими цепями включает также работу с проводами; давайте научимся их паять. Для пайки проводов также рекомендуется использовать руку помощи или зажимное устройство другого типа:

Начнем с снятия изоляции с концов проводов, которые будем паять. Если провод многожильный, мы должны скрутить пряди пальцами.
Прикоснитесь жалом паяльника к концу одного провода, удерживайте паяльник на месте до нагрейте провод в течение трех-четырех секунд.
Удерживая паяльник на проводе, нанесите припой до полного покрытия . Повторите этот процесс на другом конце провода.
С двумя лужеными проводами, поместите их луженые концы друг на друга и нагрейте их паяльником. Это должно расплавить припой и покрыть их . При необходимости нанесите припой, чтобы оба провода были покрыты равномерно.
Снимите паяльник и дайте ему остыть и затвердеть естественным образом.

Используйте термоусадку для покрытия соединений между проводами.

Демонтаж

Что произойдет, если мы захотим удалить паяное соединение? Или если мы собираемся изменить его, чтобы исправить? Или как насчет удаления компонента с печатной платы. Паяные соединения можно легко удалить или заменить, повторно нагрев и разделив их; это называется распайка . Для распайки соединения нам понадобится демонтажная оплетка , также известная как припойный фитиль 9.0109 .

Использование оплетки очень просто:

Поместите оплетку на верхнюю часть паяного соединения, чтобы удалить ее.

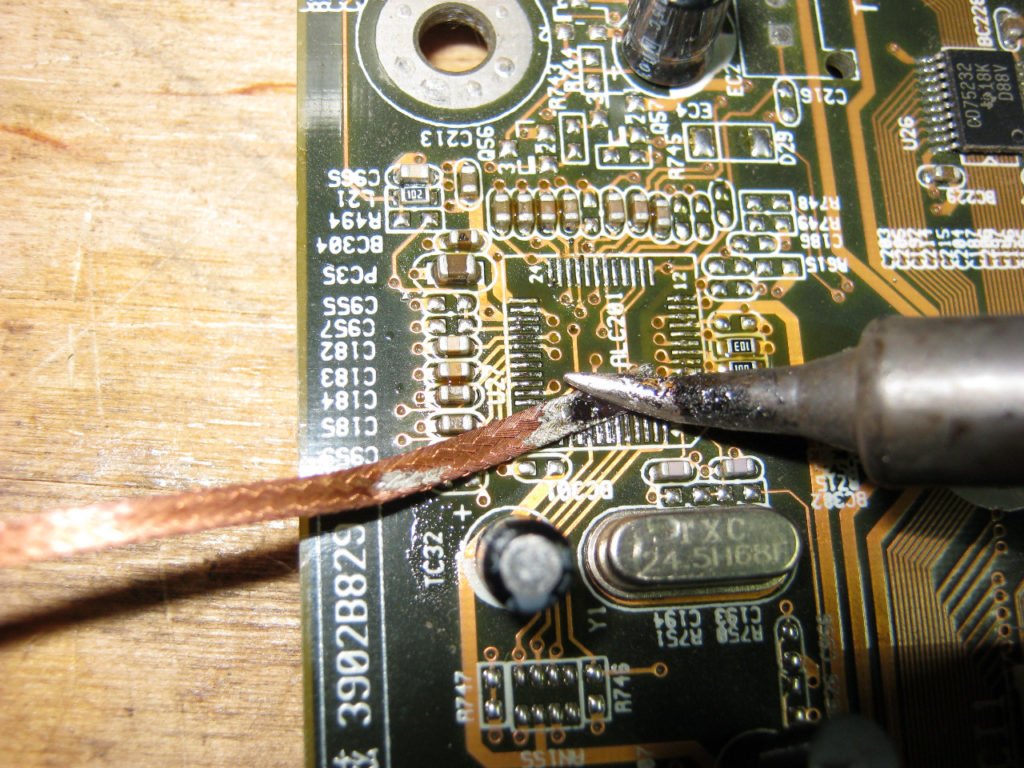

Нагрейте паяльную оплетку и место пайки жалом паяльника. Начинайте снимать оплетку припоя; вы увидите, что припой извлечен и удален.

Будьте осторожны при использовании оплетки для пайки, так как она нагревается.

Если у вас много припоя, использование оплетки для удаления припоя может оказаться не лучшим вариантом. В данном случае устройство под названием 9Присоска для припоя 0108 – лучший вариант. Присоска для припоя — это портативный механический пылесос, который всасывает горячий припой, как правило, нажатием кнопки.

Использовать присоску также просто:

Нажмите на плунжер присоски.
Нагрейте место пайки жалом паяльника, затем поместите наконечник присоски на горячий участок пайки.
Нажмите кнопку всасывания припоя, чтобы всосать припой.

Протоэкраны Arduino®

Разработка пользовательских схем с платами Arduino® легко выполняется с помощью Proto Shields. Например, MKR Proto Shield — это экран для прототипирования, разработанный для плат семейства MKR. Этот экран легко подключается к любой плате MKR с помощью прилагаемых разъемов типа «мама/папа» и предлагает дублирующий выход для каждого контакта на плате, а также множество сквозных отверстий для пайки на стандартной сетке 0,1 дюйма (2,54 мм).

Протоэкран Arduino® MKR.

Другой пример — MKR SD Proto Shield. Этот экран позволяет легко подключить карту microSD к плате семейства MKR; в этом щите также есть небольшая область прототипирования для пайки компонентов.

Arduino® MKR SD Proto Shield.

Ознакомьтесь с документацией по MKR SD Proto Shield для получения дополнительной информации, руководств и ресурсов.

MuteFPV Ultimate Совет по обучению пайке — поделитесь проектом

С конца 1800-х до конца 1900-х годов пишущая машинка была одним из лучших инструментов для написания документов. К сожалению, они в значительной степени устарели с появлением домашних компьютеров. Я не вырос с пишущей машинкой, но пару месяцев назад купил электронную пишущую машинку Brother AX-25. Он использует маргаритку (вращающееся колесо с отлитыми в нем буквами) и моторизованный молоток для ввода текста, а не штрихи (или бойки), как в традиционной пишущей машинке. Звук, который он издает, не имеет себе равных даже на самой щелкающей клавиатуре. Каждое нажатие клавиши приводит к короткому гудению, когда мотор выбирает символ, после чего следует удовлетворительный щелчок. AX-25 имеет 16-символьный ЖК-дисплей, 128 КБ ПЗУ для прошивки пишущей машинки, 128 КБ памяти и 16 КБ ОЗУ. Эти характеристики довольно ужасны по сегодняшним меркам. К счастью, старые технологии легко перепрофилировать с помощью оборудования с открытым исходным кодом! Вот почему я использовал Arduino и Raspberry Pi, чтобы превратить свою пишущую машинку в терминал Linux. Вдохновение Еще в старшей школе один из моих друзей работал над созданием компьютера с использованием Z80 для школьного проекта. Он настроил его на нескольких макетных платах в портфеле, и после того, как мы немного поговорили об этом, мы решили, что попробуем поместить его в старую пишущую машинку. Мы хотели сделать свой собственный Commodore 64. Мы распотрошили старую электронную пишущую машинку, но так и не удосужились поставить в нее компьютер. В течение последних 6 лет у меня в комнате лежала оболочка этой пишущей машинки. Какое-то время я хотел превратить пишущую машинку в кибердеку. Я планировал поставить в него экран и Raspberry Pi с здоровенной батареей. У меня крутилась эта идея в голове, пока пару лет назад я не увидел видео CuriousMarc о том, как его телетайп превратился в терминал Linux. Я хотел сделать то же самое с пишущей машинкой, но у меня никогда не было на это времени, и я не мог найти пишущую машинку ни в одном комиссионном магазине. После окончания колледжа у меня, наконец, появилось достаточно свободного времени и знаний, чтобы превратить пишущую машинку в компьютер. Что она может делать? Я могу использовать все виды команд Linux, большинство программ CLI будут работать, но все с текстовым интерфейсом ( как Vim или Emacs) не будет работать. Обрабатывая escape-последовательности, которые выводит Raspberry Pi, я могу автоматически переключать функции форматирования пишущей машинки. Он также может печатать ASCII-арт! Вот видео о том, как он печатает некоторые изображения, которые я нашел в Интернете, и некоторые, которые я сделал с помощью генератора изображений ASCII: Обратное проектирование. Клавиатура пишущей машинки подключена к матрице 8×11 и подключается к пишущей машинке с помощью двух разъемов, один для строк. , и один для столбцов. К ним подключены разъемы клавиатуры с перемычками для моей схемы. Когда вы нажимаете одну из клавиш, она соединяет один из выводов строки с выводом столбца, который затем обнаруживает пишущая машинка. Чтобы выяснить, какой паре контактов соответствует каждая клавиша, я соединил каждую пару вручную по одной и записал, какая клавиша была напечатана. Я делал это до тех пор, пока не нанес на карту всю матрицу. Макет матрицы пишущей машинки. В пишущей машинке используется линейный регулятор 7805 для питания ее 5-вольтовых компонентов, и я смог найти неиспользуемую 5-вольтовую площадку и заземляющую площадку, к которой я могу подключиться для питания. моя схема. Мне пришлось добавить радиатор к регулятору, чтобы приспособиться к повышенному энергопотреблению моей схемы. Управление пишущей машинкой Код Arduino доступен в моем репозитории GitHub, если вы хотите взглянуть на него подробнее! Моя Arduino управляет пишущей машинкой с помощью двух мультиплексоров, подключенных к каждому из разъемов клавиатуры. Сигнальные контакты мультиплексора подключены, поэтому их можно использовать для соединения пар контактов на разъемах клавиатуры вместе. Чтобы отправить ключ, Arduino выбирает контакт на каждом мультиплексоре, чтобы соединить их, что заставляет пишущую машинку думать, что клавиша была нажата. Мой прототип схемы управления пишущей машинкой. Arduino подключен через последовательный порт к Pi, который имеет последовательная консоль включена на своих контактах UART. Я решил использовать Arduino в дополнение к Raspberry Pi, потому что я лучше знаком с ними, и это значительно упрощает взаимодействие с консолью UART Raspberry Pi. Arduino и Raspberry Pi обмениваются данными со скоростью 120 символов в секунду, но пишущая машинка может печатать только 12 символов в секунду. Чтобы предотвратить обрезание длинных сообщений, я добавил в свой код управление последовательным потоком. Это позволяет Arduino сообщать Pi, когда начинать и прекращать отправку текста. Raspberry Pi работает под управлением Raspberry Pi OS Lite, так как мне нужен только доступ к терминалу. Клавиатура Для сканирования клавиатуры я использовал практически ту же схему; два мультиплексора, один для строк, один для столбцов. Arduino сканирует клавиатуру по одной клавише за раз, выбирая канал на каждом мультиплексоре. Когда он обнаруживает, что клавиша была нажата, он отправляет этот символ на Raspberry Pi, чтобы он мог его обработать. Мой прототип схемы сканирования клавиатуры. Я мог бы использовать оригинальную клавиатуру пишущей машинки для этого проекта, но я решил заменить ее. со специальной механической клавиатурой с переключателями Matias Alps, которые очень щелкают и на них приятно печатать! Индивидуальная раскладка клавиатуры, которую я разработал для своей пишущей машинки. ЗаключениеПревратив свою пишущую машинку в компьютер, я смог воссоздать опыт использования телетайп.
