Как паять строительным феном

Содержание

• Ликбез для начинающих
• Как выпаять микросхему
• Как правильно паять феном
• Как понять, что деталь уже выпаивается
• Сплав Розе
• Комбинированный метод
• В каких случаях паять феном не получится
• Ликбез для начинающих
• Как выпаять микросхему
• Как правильно паять феном
• Как понять, что деталь уже выпаивается
• Сплав Розе
• Комбинированный метод
• В каких случаях паять феном не получится

Паяльная станция – незаменимый инструмент для электронщика. Обычно в комплектации станции есть как паяльник, так и фен. Если научиться ими пользоваться, то практически любая пайка будет казаться увлекательной и не очень сложной.

Особенность станций – регулировка температуры. Нужно сразу запомнить важное правило – избегать температуры выше 400 °C и более. Многие начинающие (и даже опытные) радиолюбители пренебрегают этим. Это критические значения для микросхем и плат.

Припой расплавляется примерно от 180 до 230 °C (свинец — содержащие припои) или от 180 до 250 °C (бессвинцовые). Это далеко не 400 °C. Почему тогда выставляют высокую температуру?

Ликбез для начинающих

Для выпаивания детали из платы, нужно сделать так, чтобы контакты разогрелись до плавления припоя (примерно 230 °C). Основная ошибка начинающих — место паяльных работ сразу прогревают на 300 — 350 °C.

Например, нужно выпаять микросхему из платы паяльной станцией Lukey 702.

Многие радиолюбители и электронщики выставляют параметры нагрева выше 300 °C.

В первый момент, на деталь действует около 200 °C. На контактах и окружающем месте паяльных работ комнатная температура.
Нагрев детали достигает 300 °C, а контакты еще не дошли до 200 °C.
На микросхему поступает критическая температура 350 °C. Тем временем, окружающее место пайки неравномерно прогревается, даже если происходят равномерные движения феном по месту пайки. На контактах детали появляется заметная разница температур.

400 °C и микросхема начинает зажариваться.

Еще чуть-чуть, и она отпаяется из-за того, что и контакты практически нагрелись до плавления припоя. Но это происходит потому, что плата прогрелась. И в данном случае, это произошло неравномерно. Высокие значения температур приводят к тепловому пробою микросхемы, она выходит из строя. Плата сгибается, чернеет, появляются пузыри из-за вскипевшего текстолита и его составляющих.

Такой метод пайки очень опасен и не эффективен.

Как выпаять микросхему

Как все-таки без ущерба паять детали?

Нужно проанализировать место пайки и оборудование:

• Оценить толщину платы. Чем толще плата – тем сложнее и дольше ее прогревать. Плата представляет собою слои дорожек, маски, площадки и много металлических деталей, которые очень теплоемкие.

• Что находится рядом. Чтобы не повредить окружающие компоненты, нужно их защитить от температуры. С этой задачей справятся: термоскотч, алюминиевый скотч, радиаторы и монетки.
• Какая температура окружающей среды. Если воздух холодный, то плату придется нагревать чуть дольше. Особое значение имеет то, что находится под платой. Не нужно паять на металлической пластине, или на пустом столе. Лучше всего подойдет деревянная дощечка или набор салфеток. И при этом плата должна находиться в одной плоскости, без перекосов.
• Оборудование. Многие паяльные станции продаются без калибровки. Разница между показываемой температуры на индикаторе и фактическая может достигать как 10 °C, так и все 50 °C.

Как правильно паять феном

Нужно закрыть все мелкие и уязвимые к перегреву компоненты защитой.

В данном случае используется алюминиевый скотч. Он хорошо защищает компоненты от температуры, плотно держит компоненты платы. Однако, прибавляет теплоёмкость к месту пайки. Термоскотч также хорошо защищает, только хуже держится на плате.

Плату размещается на таком материале, который наименее теплоёмкий и медленно отдает температуру в окружающую среду. Можно использовать, например, деревянную дощечку. И при этом, место пайки не должно находиться под наклоном.

Лучше всего нанести на контакты флюс. Он хорошо распространяет тепло, по сравнению с нагреваемым воздухом, однако не следует его добавлять слишком много. Он может вскипеть, зашипеть или помешать пайке.

Первым делом прогревается место пайки. Фен выставляется около 100 °C и максимальным потоком воздуха.

Нужно прогреть как саму деталь, так и окружающее место пайки с контактами круговыми движениями.

Далее, спустя около минуты следует плавно повысить нагрев.

Разница с контактами будет небольшая. Таким образом, в течение нескольких минут, повышаем до 300 °C.

Шаг около 20 — 30 °C на каждые десятки секунд.

Как понять, что деталь уже выпаивается

На контактах появляется блик. С помощью пинцета следует аккуратно подтолкнуть микросхему. Если она двигается легко и плавно из стороны в сторону, то ее уже можно снимать, если нет – греем дальше.

Эту технику необходимо индивидуально подстраивать под каждую пайку и паяльную станцию. Например иногда придется дольше греть плату, а в порой и около 240 °C хватит. Метод паяльных работ зависит от случая.

Сплав Розе

Чтобы уменьшить риск перегрева, можно использовать сплав Розе. Он поможет снизить нагрев до 120 °C. Таким способом можно выпаять деталь из опасных и чувствительных участков.

Достаточно добавить пару гранул припоя и немного флюса.

После лужения контактов, деталь легко выпаивается. Нужно аккуратно выпаивать контакты, они могут легко повредиться из-за резкого движения.

Получившийся припой в обязательном порядке удаляется с платы. Он очень хрупкий и не подходит для использования.

Комбинированный метод

Еще одна очень эффективная техника. Если во время пайки деталь плохо паяется или не выпаивается – это следствие низкокачественного припоя, флюса или недостаточного прогрева платы.

Для этого во время работы паяльником, необходимо сверху помогать паяльным феном. Фен следует ставить до 200°C. Так нагрев будет происходить быстрее, и температура на контактах стабилизируется, окружающий воздух будет меньше забирать тепло.

В каких случаях паять феном не получится

Паяльный фен как правило достигает мощности не боле 500 Вт. Чем меньше мощность, тем меньше можно прогреть площадь платы.

Для массивной платы необходим нижний подогрев. Чаще всего это плита, которая нагревается до 100 – 200 °C. Печатную плату получится равномерно прогреть. А с помощью фена довести до плавления припоя.

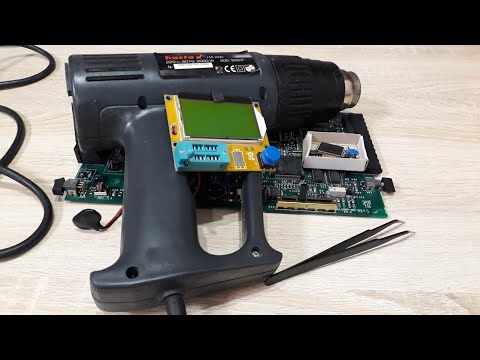

Так же можно использовать строительный фен. Он имеет большее сопло, и его мощность может быть до 3000 Вт. Однако, строительный фен тоже не выход. Из-за того, что греется только деталь и небольшое окружающее пространство вокруг, после пайки плата деформирмируется от высокой разницы нагрева, тем самым отрываются выводы от площадок (особенно это кается больших BGA деталей).

Паяльная станция – незаменимый инструмент для электронщика. Обычно в комплектации станции есть как паяльник, так и фен. Если научиться ими пользоваться, то практически любая пайка будет казаться увлекательной и не очень сложной.

Особенность станций – регулировка температуры. Нужно сразу запомнить важное правило – избегать температуры выше 400 °C и более. Многие начинающие (и даже опытные) радиолюбители пренебрегают этим. Это критические значения для микросхем и плат.

Припой расплавляется примерно от 180 до 230 °C (свинец — содержащие припои) или от 180 до 250 °C (бессвинцовые). Это далеко не 400 °C. Почему тогда выставляют высокую температуру?

Ликбез для начинающих

Для выпаивания детали из платы, нужно сделать так, чтобы контакты разогрелись до плавления припоя (примерно 230 °C). Основная ошибка начинающих — место паяльных работ сразу прогревают на 300 — 350 °C.

Например, нужно выпаять микросхему из платы паяльной станцией Lukey 702.

Многие радиолюбители и электронщики выставляют параметры нагрева выше 300 °C.

В первый момент, на деталь действует около 200 °C. На контактах и окружающем месте паяльных работ комнатная температура.

Нагрев детали достигает 300 °C, а контакты еще не дошли до 200 °C.
На микросхему поступает критическая температура 350 °C. Тем временем, окружающее место пайки неравномерно прогревается, даже если происходят равномерные движения феном по месту пайки. На контактах детали появляется заметная разница температур.
400 °C и микросхема начинает зажариваться.

Еще чуть-чуть, и она отпаяется из-за того, что и контакты практически нагрелись до плавления припоя. Но это происходит потому, что плата прогрелась. И в данном случае, это произошло неравномерно. Высокие значения температур приводят к тепловому пробою микросхемы, она выходит из строя. Плата сгибается, чернеет, появляются пузыри из-за вскипевшего текстолита и его составляющих.

Такой метод пайки очень опасен и не эффективен.

Как выпаять микросхему

Как все-таки без ущерба паять детали?

Нужно проанализировать место пайки и оборудование:

• Оценить толщину платы. Чем толще плата – тем сложнее и дольше ее прогревать. Плата представляет собою слои дорожек, маски, площадки и много металлических деталей, которые очень теплоемкие.

• Что находится рядом. Чтобы не повредить окружающие компоненты, нужно их защитить от температуры. С этой задачей справятся: термоскотч, алюминиевый скотч, радиаторы и монетки.
• Какая температура окружающей среды. Если воздух холодный, то плату придется нагревать чуть дольше. Особое значение имеет то, что находится под платой. Не нужно паять на металлической пластине, или на пустом столе. Лучше всего подойдет деревянная дощечка или набор салфеток. И при этом плата должна находиться в одной плоскости, без перекосов.
• Оборудование. Многие паяльные станции продаются без калибровки. Разница между показываемой температуры на индикаторе и фактическая может достигать как 10 °C, так и все 50 °C.

Как правильно паять феном

Нужно закрыть все мелкие и уязвимые к перегреву компоненты защитой.

В данном случае используется алюминиевый скотч. Он хорошо защищает компоненты от температуры, плотно держит компоненты платы. Однако, прибавляет теплоёмкость к месту пайки. Термоскотч также хорошо защищает, только хуже держится на плате.

Плату размещается на таком материале, который наименее теплоёмкий и медленно отдает температуру в окружающую среду. Можно использовать, например, деревянную дощечку. И при этом, место пайки не должно находиться под наклоном.

Лучше всего нанести на контакты флюс. Он хорошо распространяет тепло, по сравнению с нагреваемым воздухом, однако не следует его добавлять слишком много. Он может вскипеть, зашипеть или помешать пайке.

Первым делом прогревается место пайки. Фен выставляется около 100 °C и максимальным потоком воздуха.

Нужно прогреть как саму деталь, так и окружающее место пайки с контактами круговыми движениями.

Далее, спустя около минуты следует плавно повысить нагрев.

Разница с контактами будет небольшая. Таким образом, в течение нескольких минут, повышаем до 300 °C.

Шаг около 20 — 30 °C на каждые десятки секунд.

Как понять, что деталь уже выпаивается

На контактах появляется блик. С помощью пинцета следует аккуратно подтолкнуть микросхему. Если она двигается легко и плавно из стороны в сторону, то ее уже можно снимать, если нет – греем дальше.

Эту технику необходимо индивидуально подстраивать под каждую пайку и паяльную станцию. Например иногда придется дольше греть плату, а в порой и около 240 °C хватит. Метод паяльных работ зависит от случая.

Сплав Розе

Чтобы уменьшить риск перегрева, можно использовать сплав Розе. Он поможет снизить нагрев до 120 °C. Таким способом можно выпаять деталь из опасных и чувствительных участков.
Достаточно добавить пару гранул припоя и немного флюса.

После лужения контактов, деталь легко выпаивается. Нужно аккуратно выпаивать контакты, они могут легко повредиться из-за резкого движения.

Получившийся припой в обязательном порядке удаляется с платы. Он очень хрупкий и не подходит для использования.

Комбинированный метод

Еще одна очень эффективная техника. Если во время пайки деталь плохо паяется или не выпаивается – это следствие низкокачественного припоя, флюса или недостаточного прогрева платы.

Для этого во время работы паяльником, необходимо сверху помогать паяльным феном. Фен следует ставить до 200°C. Так нагрев будет происходить быстрее, и температура на контактах стабилизируется, окружающий воздух будет меньше забирать тепло.

В каких случаях паять феном не получится

Паяльный фен как правило достигает мощности не боле 500 Вт. Чем меньше мощность, тем меньше можно прогреть площадь платы.

Для массивной платы необходим нижний подогрев. Чаще всего это плита, которая нагревается до 100 – 200 °C. Печатную плату получится равномерно прогреть. А с помощью фена довести до плавления припоя.

Так же можно использовать строительный фен. Он имеет большее сопло, и его мощность может быть до 3000 Вт. Однако, строительный фен тоже не выход. Из-за того, что греется только деталь и небольшое окружающее пространство вокруг, после пайки плата деформирмируется от высокой разницы нагрева, тем самым отрываются выводы от площадок (особенно это кается больших BGA деталей).

В статье описывается оригинальный авторский метод перепайки процессора поверхностного монтажа.

Открываем аппарат для ремонта, схемы нет, находим пробитый стабилитрон и в лучших традициях следопытов начинаем ползти по дорожке, пытаясь найти источник неисправности. Дорожка доползает до процессора поверхностного монтажа с ногами о четырех сторонах и благополучно теряется под его недрами.

Это реальная ситуация, при которой можно сесть и задуматься, а стоит ли перепаивать этого таракана ради своего любопытства.

Перепаять конечно можно и простым паяльником, поддевая ноги иголкой, протягивая нитку, и тому подобными способами, но для того чтобы оставить приличный вид монтажа, нужна аккуратность, и самое главное много времени. Имея в своем арсенале нехитрый инструмент под названием строительный фен, эту операцию можно свести к паре минут, причем то, что микросхема выпаивалась и ставилась на место, можно будет определить только по более свежему виду олова под ногами микросхемы, через пару месяцев замену не определит ни один эксперт, потому как пайка будет чисто заводской.

Попробуйте с двух раз определить какая из микросхем снималась и ставилась на место:

Правильно, левая. Более блестящее олово, мсх повернута на 90 градусов, и ключ смотрит на 64 ногу. Одна минута была потрачена для того что бы ее снять, еще одна минута для того чтобы поставить на место.

Хотя в принципе замена за такое время не правильна, следуя правилам нужно соблюдать термо профиль и затрачивать не менее 5 минут на постепенный разогрев, но лично у меня терпения на эти правила не хватает. К печальным последствиям до сих пор это не приводило, все замененные детали работали.

В качестве флюса используется обычная канифоль, олова достаточно того что остается на дорожках. Остатки флюса после пайки смываются тех спиртом при помощи кисточки, не нужно оставлять после себя грязь, это не эстетично, вредно для паек, и для того что бы при последующих ремонтах тебя не считали уродом.

А теперь о самом фене, какой выбрать. А любой, который имеет на выходе сопла 300 градусов горячего воздуха, то есть только не женский. Рюшечки по плавному изменению температуры, различные скорости потока воздуха, это уже по желанию покупающего, пользоваться удобней но удобства не критичны. Единственное чем нужно озаботится,так это покупка, либо самостоятельное изготовление переходников из подвернувшейся под руку жести под меньший диаметр сопла, совсем не обязательно греть пол платы, для того чтобы снять смд-шную память на 8 ног.

Прежде чем что либо паять на рабочем аппарате соответственно нужно потренироваться на не нужном, идеально для этого подходят старые компьютерные платы. Необходимо подобрать расстояние для конкретного фена с которого следует дуть чтобы плата при этом не горела.

В принципе можно приобрести и паяльную станцию горячего воздуха, правда это будет уже дороже, пользоваться будет удобней, но при этом теряется универсальность, потому как фен можно использовать и по прямому строительному назначению. Опять же пришедший аппарат после очередного кота и платой промытой фэйри в ванне, можно включать уже после получаса просушки данным устройством. Быстро и удобно.

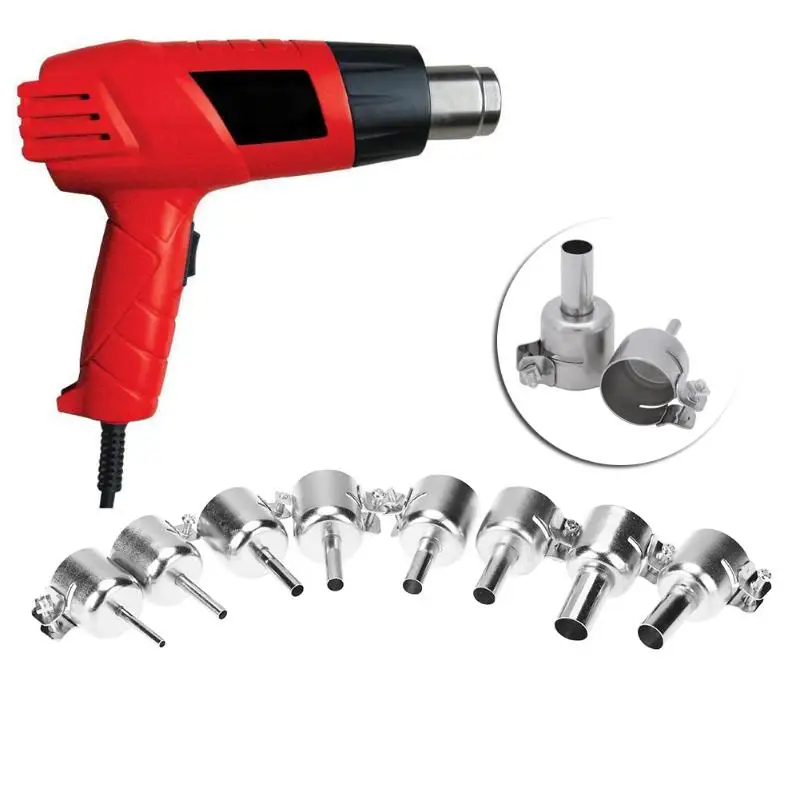

Строительный фен для использования в быту

Строительный фен обладает большим сходством с бытовым феном. Однако назначение обоих устройств существенно различается. Причем задачи строительного фена намного важнее, чем сушка и укладка волос.

Строительный фен считается наиболее функциональным среди электроинструментов. Он выполняет огромный спектр задач, список которых практически бесконечен. Удаление лакокрасочного покрытия с изделия, пайка пластмассы, резка линолеума, склеивание деталей, размораживание поверхностей с последующей продувкой и многое другое. Устройство справляется с любой работой, требующей мощного точечного нагрева. Строительный фен может заменить паяльную лампу, работа которой может быть опасной. Термофен не нуждается в дополнительном топливе и нагнетает горячий воздух при помощи электричества. Конструктивная особенность строительного фена ненамного отличается от стандартного парикмахерского фена. Отличия заключаются в мощности устройства, температуре воздуха и полезной производительности. Остановимся подробнее на основных характеристиках, знание которых позволит определить наиболее оптимальную модель строительного фена.

Если вы хотите приобрести действительно хороший и полезный в быту электроинструмент, следует обратить внимание на наличие некоторых функций. К примеру, функция плавной регулировки температурного режима. Эта функция позволит наиболее деликатно обрабатывать материал. Присутствие данной функции существенно расширит возможности строительного фена. Даже материалы одного вида могут обладать разной температурой плавления. Плавная регулировка температурного режима позволит избежать преждевременной порчи материала. Строительные фены без регулировки оснащаются переключателем, который выдает определенную температуру воздушного потока. Это существенно уменьшает возможности термофена, поскольку температурный режим становится строго фиксированным.

Строительные фены могут оснащаться функцией холодного обдува. Это довольно редкая функция, которая присутствует только в профессиональном оборудовании. Применяется при работе с различными температурными режимами. Каждая модель оборудования обладает собственным конструктивным решением функции холодного обдува. Некоторые термофены обладают вторым соплом. В остальных термофенах отсутствует нагрев спирали. Последний вариант наиболее предпочтительный. Перед выключением устройства необходимо установить минимальную температуру воздушного потока. Вариант без нагрева спирали позволяет сэкономить время на охлаждение.

Профессиональные термофены оснащаются электронной системой стабилизации температуры. Стоимость такого инструмента увеличивается. Но и плюсов становится больше. Система позволяет контролировать температуру воздушного потока при любой нагрузке. Наличие электронной системы стабилизации позволяет увеличить срок эксплуатации спирали накаливания и всего устройства в целом. Однако слишком строгих требований к системе предъявлять не стоит. Незначительные отклонения температуры все-таки присутствуют. Стоит отметить, что более современные устройства оснащаются дополнительным дисплеем или индикатором температуры. Это достаточно удобно при проведении сложных профессиональных работ.

С точки зрения безопасности строительного фена неотъемлемым элементом конструкции является теплозащитный кожух. Он закрывает сопло поступления горячего воздуха и защищает от возможных ожогов и повреждений пластиковых изделий. Термофен может оснащаться рукояткой закрытого или открытого типа. Первый вариант предполагает защиту инструмента от потока горячего воздуха и возможных брызг расплавленного пластика. Второй вариант более компактный, но менее безопасный. Выбор остается за покупателем. В любом случае производитель стремится произвести более безопасное и максимально полезное устройство.

Некоторые строительные фены производятся с петлей на сетевом шнуре. Большинство пользователей не придает значения этой детали. Эта незначительная мелочь позволит уберечь устройство от падения и продлит его службу. Лучше повесить термофен на крючок, чем оставлять его в вертикальном положении.

С основными функциями термофенов мы познакомились. Однако это не является основополагающим фактором выбора того или иного устройства. Любой термофен оснащается форсунками нескольких видов. Каждая из них применяется для конкретной цели. Самые распространенные круглые форсунки применяются для пайки металла и пластика. Плоские форсунки удаляют старое лакокрасочное покрытие, шпаклевку, обои, различные виды пластика. Форсунки режущего типа предназначены для фигурной резки пенопласта. Рефлекторные и сварные форсунки применяются для разогрева и сварки пластиковых труб и шлангов.

Работа с термофеном достаточно проста и не требует дополнительных навыков. Существуют некоторые правила, соблюдение которых продлит службу любому строительному фену.

Для работы в полную мощность термофен должен поработать на холостых. Перед выключением необходимо установить минимальную температуру воздушного потока и дать фену поработать без нагрузки. Температурный режим должен строго соответствовать виду выполняемой работы. Для предотвращения нагрева устройства не стоит закрывать вентиляционное отверстие забора воздуха. Материалы, содержащие хром или свинец, выделяют токсичные пары, которые опасны для человека.

Не стоит применять термофен для парикмахерских работ. Он работает совсем с другими мощностями и может быстро испортить любую прическу. В завершении материала стоит отметить, что не нужно приобретать первый попавшийся инструмент. Необходимо осуществить выбор как минимум из нескольких устройств.

ремонтных станций с горячим воздухом | Станции для демонтажа и термовоздушной пайки

Термовоздушные паяльные станции | Станции для демонтажа и термовоздушной пайки | Специалисты по цепям перейти к содержанию

Сортировать по

Покупайте качественные ремонтные станции с горячим воздухом, оснащенные механическими руками, присосками и палочками, а также встроенными паяльниками.

Вы обязательно найдете подходящую станцию ​​для распайки и ремонта, где есть все, от компактных ремонтных центров до роскошных ремонтных станций SMD с управлением от ЦП и защитой от электростатических разрядов с горячим воздухом и шестнадцатью соплами. Мы также предлагаем комбинированную пайку и станции горячего воздуха.

Что такое термовоздушная ремонтная станция?

Паяльная станция с горячим воздухом — это тип паяльного оборудования, в котором используется строго контролируемый горячий воздух для отпайки или восстановления компонентов на печатной плате (PCB). Тепловая пушка ремонтной станции обычно работает в диапазоне температур от 100°C до 480°C (от 212°F до 896°F) и имеет несколько типов форсунок горячего воздуха.

Ремонтные станции с горячим воздухом могут одновременно удалять припой и перепаивать компоненты. Напротив, демонтажные станции могут только выпаивать компоненты, но не могут перепаивать или переделывать печатные платы.

Вы можете услышать, что паяльная станция горячего воздуха называется паяльной станцией горячего воздуха, паяльной станцией, паяльной станцией SMD, станцией оплавления или станцией горячего воздуха.

Паяльные станции с горячим воздухом и демонтажные станции

Как и станции горячего воздуха, станции для демонтажа припоя позволяют плавить и удалять припой с печатных плат. Демонтажные станции обычно меньше и дешевле, чем паяльные станции с горячим воздухом.

Тем не менее, демонтажные станции не могут перепаивать или ремонтировать изделия, в то время как термовоздушные станции могут делать и то, и другое, что делает вашу паяльную станцию ​​одновременно и демонтажной, и паяльной станцией!

Ремонтные станции с горячим воздухом и тепловые пушки

В станциях горячего воздуха используются специальные тепловые пушки, которые подают контролируемый горячий воздух для расплавления и ремонта припаянных компонентов. Трубка горячего воздуха подключена к станции, которая предлагает показания температуры в реальном времени и часто другие функции.

Отдельные стержни горячего воздуха или тепловые пушки также могут обдувать горячим воздухом для плавления и удаления припоя с печатных плат. Хотя тепловые пушки дешевле, чем ремонтные станции, они не часто предлагают замкнутый контроль температуры, контроль объема воздуха и сменные насадки, как на ремонтной станции.

В целом ремонтные станции обеспечивают больше контроля и функциональности, чем пистолет с подогревом. Кроме того, стержни горячего воздуха, не предназначенные специально для распайки компонентов, могут перегреться и повредить переделываемые платы.

Лучшие термовоздушные ремонтные станции

Лучшая бюджетная термовоздушная ремонтная станция: CSI8786D Цифровая термовоздушная ремонтная станция с паяльником

Стоимость большинства термовоздушных станций стоит от 100 до 300 долларов. Цифровая термовоздушная ремонтная станция CSI8786D стоит чуть меньше 100 долларов, особенно если учесть, что в состав станции также входит паяльник! Станция получает бонусные баллы за компактный размер и удобный для чтения интерфейс.

Лучшая настольная паяльная станция горячего воздуха: CSI8509 Мини-станция для ремонта горячим воздухом

Наша бюджетная ремонтная станция CSI8786D отличается фантастической портативностью. Однако, если вы ищете компактную портативную ремонтную станцию ​​с несколькими дополнительными функциями, мы рекомендуем мини-станцию ​​горячего воздуха CSI8509. Мини-ремонтная станция включает в себя 3 программируемых предустановки температуры и настроек, а также функцию цифровой коррекции температуры для лучшего контроля и мониторинга температуры.

Почетное упоминание:  Для максимальной портативности обратите внимание на термофен SMD с цифровым контролем температуры.

Лучшая ремонтная станция с горячим воздухом: CSI948D-2 Компактная паяльная станция 4-в-1 с цифровым дисплеем

Компактная ремонтная станция 4-в-1, CSI948D-2, имеет все, что вам когда-либо понадобится в паяльной станции, не говоря уже о ремонтной станции горячего воздуха. Станция включает в себя не только термофен, но и демонтажный пистолет, паяльник и присоску для захвата мелких компонентов поверхностного монтажа.

Что искать в термовоздушной паяльной станции

Теперь, когда вы знаете, что такое термовоздушная паяльная станция, как выбрать лучшую для ваших нужд? Выбирая новую термовоздушную паяльную станцию, имейте в виду следующие ключевые характеристики, чтобы получить максимальную отдачу от затраченных средств:

Вес

Паяльная станция SMD, как правило, больше и тяжелее, чем другие типы паяльного оборудования. Если вы планируете держать свою станцию ​​в одном месте, то это не будет большой проблемой. Однако, если вы планируете путешествовать со своей ремонтной станцией, подумайте о том, чтобы приобрести станцию ​​весом от 3 до 11 фунтов. Настольная ремонтная станция горячего воздуха, CSI8509тоже отличное решение.

Цифровой дисплей

Цифровой дисплей, светодиодный или жидкокристаллический, с текущими показаниями температуры является обязательным условием для термовоздушной ремонтной станции. В противном случае вы рискуете повредить переделываемые компоненты.

Контроль температуры

Контроль температуры — еще одна важная функция ремонтных станций для поверхностного монтажа. Чем точнее и лучше контролируется ваша температура, тем лучше будет ваша переделка. Подумайте, насколько отзывчивы элементы управления, включая возможности автоматического отключения или автоматической регулировки температуры.

Например, наш популярный подогреватель печатных плат и ремонтная станция с горячим воздухом использует управляемую микропроцессором ПИД-схему с замкнутым контуром, которая выполняет цикл каждые 20 миллисекунд для определения фактической температуры на нагревательном элементе, поэтому система может быстро корректировать выходную температуру и поддерживать стабильную и постоянную производительность труда.

Дополнительные функции

Если вы собираетесь инвестировать в ремонтную станцию ​​с горячим воздухом (которая по своей природе дороже, чем демонтажные станции или автономные тепловые пушки), это означает, что вам, возможно, придется работать с хрупкими компонентами. Например, CSI9.Ремонтная станция 48D-2 поставляется с присоской, чтобы вы могли работать с тонкими компонентами SMT. Наконец, возможно, стоит потратить немного больше на станцию, включающую паяльник или другие принадлежности для пайки.

Выберите первый элемент для сравнения

Выберите второй элемент для сравнения

Выберите третий элемент для сравнения

Сравнивать

5 лучших ремонтных станций с горячим воздухом Обзоры и руководство по покупке

Те, кто время от времени ремонтирует электронные гаджеты, знают о важности использования ремонтных станций с горячим воздухом. Они помогут вам безопасно паять, а также отпаивать электронные компоненты и детали за меньшее время и с высокой точностью. Кроме того, они идеально подходят для присоединения и отсоединения компонентов SMD, таких как PLCC, BGA, QFN и SOIC.

Эти инструменты могут широко использоваться для таких операций, как предварительный нагрев, удаление лака и термоусадка. Ремонтные станции с горячим воздухом — это устройства «все в одном», известные среди любителей сварки и профессиональных электриков.

• Контроль температуры: Большинство доступных на рынке термовоздушных ремонтных станций оснащены контролем температуры. Эта функция позволяет удобно регулировать температуру в соответствии с потребностями. Очень важно искать инструмент для пайки, который оснащен регулировкой температуры.
• Время нагрева: Перед покупкой необходимо знать, сколько времени требуется, чтобы наконечник ремонтной станции нагревался. Мудрой идеей будет поискать инструмент с наконечником, который быстро нагревается. Быстрое время нагрева гарантирует, что вы не тратите много времени на разогрев. Кроме того, рекомендуется искать ремонтную станцию ​​с горячим воздухом, которая обладает более быстрой рекуперацией тепла.
• Сопло: Важно выбрать подходящий наконечник для работы. Чтобы использовать ремонтную станцию ​​с горячим воздухом, прикрепите насадки к палочке, а затем затяните с помощью отвертки, чтобы она надежно удерживалась на месте. Входящие в комплект насадки должны легко заменяться.

Помимо вышеперечисленных факторов, вы также должны учитывать контроль температуры, функции безопасности, время нагрева, воздушный поток, тип сопла и универсальность. Вы можете ознакомиться с нашим «Руководством по покупке» , чтобы получить подробное представление об этих факторах.

Подробная информация о лучших ремонтных станциях с горячим воздухом:

Лучшие ремонтные станции с горячим воздухом

Станция с горячим воздухом	Материалы	Дисплей	Вес	Купить сейчас
Термовоздушная паяльная станция Yihua	Пластик, сталь	3 светодиодные трубки	8,13 фунта	Проверить на Amazon
Паяльная станция с горячим воздухом Aoyue	Металл	Цифровой	11 фунтов	Проверить на Amazon
Станция быстрой переделки	Металл	ЖК-дисплей	10 фунтов	Проверить на Amazon
Термовоздушная паяльная станция Newacalox	ABS+металл	Цифровой светодиодный дисплей	3,97 фунта	Проверить на Amazon
Термовоздушная паяльная станция Noevsbig	ABS	Двойной цифровой светодиод	4,12 фунта	Проверить на Amazon

5 лучших термовоздушных ремонтных станций Обзоры

1. Термовоздушная ремонтная станция Yihua

Термовоздушная ремонтная станция 2-в-1 может регулировать температуру как в °F, так и в °C. Он поставляется с несколькими функциями, которые указывают на его универсальность. Этот инструмент YIHUA известен своей передовой технологией контроля температуры, функциями защиты, простотой программирования и ярким цифровым дисплеем.

Судя по основным характеристикам, он изготовлен из пластика и стали. Устройство весит 8,13 фунта, поэтому оно портативное. Есть дисплей с 3 светодиодными трубками. Точно показывает температуру. С помощью этого дисплея вы можете легко изменять цифровые показания на ЖК-дисплее. Двойной синий светодиодный цифровой дисплей показывает температуру термофена и паяльника. Есть синий цифровой дисплей, показывающий поток воздуха.

Легко переключать показания с градусов Цельсия на Фаренгейты и наоборот. Вы можете изменить его функциональность нажатием кнопки.

Имеется реализация технологии ПИД-регулирования температуры. С помощью этой техники программа будет выполнять цикл каждые 20 миллисекунд. Таким образом, он точно определяет фактическую температуру нагревательного элемента в паяльнике. Более того, он быстро корректирует ее за счет быстрого возврата к соответствующей заданной температуре.

Одной из реализованных функций безопасности является эксклюзивная функция подачи воздуха в ручном или автоматическом режиме. Автоматическая функция пневматического пистолета обеспечивает автоматическое устранение тепла, когда воздушный пистолет помещается в держатель.

Pros

• Регулируемый и читаемый светодиодный дисплей
• Конструкция паяльника с защитой от электростатических разрядов для защиты чувствительных компонентов
  Бесшумная работа
• Компактный дизайн
• Простая калибровка температуры и переход от °C к °F
• Стильный внешний вид
• Нет проблем с безопасностью

Минусы

• Показания температуры могут быть неточными после чрезмерного нагрева утюга

Купить сейчас на Amazon

2. Станция для ремонта горячим воздухом Aoyue

В этот набор станции для ремонта горячим воздухом входит несколько различных инструментов. Каждый из них разработан с учетом точности и удобства использования. Эта ремонтная станция 4 в 1 славится поддержанием постоянной заданной температуры. Кроме того, он позволяет легко регулировать поток воздуха.

Цифровая ремонтная станция с горячим воздухом Aoyue изготовлена ​​из прочного металла. Он поставляется с цифровым дисплеем, который точно показывает входы и выходы. Он точно показывает температуру паяльника. Вы можете точно узнать фактическую и заданную температуру с помощью сенсорного управления. Кроме того, этот цифровой дисплей оснащен функцией автоматического перехода в спящий режим и средством цифровой калибровки. Вес этого инструмента Aoyue составляет 11 фунтов.

Встроенный расходомер воздуха и регулировочная ручка поддерживают поток воздуха. Встроенный микропроцессор точно контролирует температуру и поток воздуха. Визуальный воздушный поток оценивается микропроцессором. Он оснащен системой нагрева теплым воздухом с самотестированием. Эта система информирует пользователя о выходе из строя нагревательного элемента.

Эта цифровая ремонтная станция с горячим воздухом известна тем, что поддерживает постоянную заданную температуру при достижении заданного значения. Отмечается наличие черного защитного чехла на наконечнике. Перед включением устройства необходимо вынести эту крышку наружу. Входящий в комплект экстрактор дыма поглощает пары, образующиеся у источника при пайке.

Дополнительные функции включают автоматическое охлаждение и регулируемый таймер сна. В комплект входит держатель для паяльника, 10 жал для паяльника, комплект вакуумного захвата и дополнительные нагревательные элементы.

Pros

• Цифровой дисплей с сенсорным управлением
• Поддерживает вытяжку дыма
• Ручка регулировки температуры позволяет увеличивать/уменьшать температуру на один градус
• Нет проблем с перегревом
• Поддерживает соответствующий поток воздуха

Минусы

• Требуется время, чтобы привыкнуть к

Купить на Amazon

3. Станция быстрой переделки

Ремонтная станция Quick 861DW — отличное дополнение к вашему рабочему столу. Это полезно для работы с SMD, а также может использоваться для сильноточных паяных разъемов. Простота использования, точность, легкость программирования и мощный воздушный поток — отличительные черты этой цифровой паяльной станции.

Что касается его основных характеристик, то его корпус изготовлен из металла, что обеспечивает высокую прочность. В комплект входит яркий ЖК-дисплей. Он демонстрирует три программируемых пользователем канала, что позволяет легко изменять настройки температуры и воздушного потока. При весе всего 10 фунтов этот инструмент удобно носить с собой в разные места.

Эта ремонтная станция работает с мощностью 1000 Вт. Максимальный расход воздуха составляет 120 л/мин. Максимальная температура, с которой он может работать, составляет примерно 930 F. Имеется поддержка трех каналов, а также воздушный поток и программируемые настройки температуры. Встроенная ручка обеспечивает портативность.

Инструмент 861DW устанавливается на подставку вместе с магнитным переключателем. Этот переключатель автоматически переводит станцию ​​в спящий режим, когда она не используется. Это устройство работает в спящем режиме, когда ручка находится на подставке. Автоматическая система охлаждения увеличивает срок службы инструмента, а также защищает рукоятку.

Его температурная точность превосходна для большинства паяльных работ. Как правило, эта цифровая паяльная станция безупречно и эффективно работает при пайке изделий с оловом, свинцом и висмутом. Дополнительными функциями являются функция автоматического охлаждения, функция автоматического перехода в спящий режим, функции блокировки клавиш и защита паролем.

Плюсы

• Превосходная эффективность при мощности 1000 Вт
• Огромный диапазон расхода воздуха, от очень низкого до очень высокого расхода
• Яркий ЖК-дисплей
• Легкий и портативный
• Прочная металлическая конструкция
• Тихая работа

Минусы

• Сначала сложно использовать

Купить сейчас на Amazon

4.

Ремонтная станция горячего воздуха Newacalox

Следующей в нашем списке является ремонтная станция горячего воздуха Newacalox. Это очень надежная паяльная станция, которая нагревается за 3-5 секунд. Он имеет множество функций безопасности, которые делают его самой безопасной ремонтной станцией с горячим воздухом в нашем списке.

Ремонтная станция управляется микрокомпьютером 858D. Максимальная температура может достигать 500 °C. Используя это, вы можете припаять несколько компонентов, включая PLCC, BGA, SOIC и QFP.

Одной из особенностей этой ремонтной станции является функция автоматического охлаждения. Эта функция продлевает срок службы нагревателя и защищает тепловую пушку. Кроме того, он имеет функцию точного контроля температуры. Вы можете оставить контакты нетронутыми и безопасно удалить микросхему BGA. Все эти особенности делают эту ремонтную станцию ​​одной из самых безопасных и надежных.

Модель 858D также имеет функцию памяти температуры для быстрого нагрева. Когда вы выключаете его при определенной температуре, он записывает температуру. Опять же, при включении быстро нагревается до той же температуры.

Он оснащен интуитивно понятным светодиодом, который отображает всю важную информацию. Когда температура становится ниже 100 °C, светодиод указывает на то, что он вот-вот перейдет в режим ожидания. Если она упадет ниже 70 °C, он перейдет в режим ожидания.

Кроме того, в фене используется эффективный бесщеточный вентилятор. Следовательно, он не издает шума. Это также предотвращает возврат горячего воздуха.

Pros

• Быстрый нагрев за 3-5 секунд
• Функция памяти температуры для быстрого нагрева
• Надежные функции безопасности
• Бесщеточный вентилятор, снижающий уровень шума
• Интуитивный светодиод, отображающий важную информацию.
• Автоматическая функция охлаждения для защиты термофена и продления срока службы.

Минусы

• Низкая износостойкость

Купить сейчас на Amazon

5. Ремонтная станция с горячим воздухом Noevsbig

Если вы ищете ремонтную станцию ​​с горячим воздухом, которая может быстро нагреваться, выберите этот инструмент от NOEVSBIG. Это энергосберегающая ремонтная станция с цифровым дисплеем и несколькими дополнительными функциями. Включение функции автоматического охлаждения делает его уникальным среди остальных моделей.

Конструкция корпуса изготовлена ​​из материала ABS. На поверхности есть двойной цифровой светодиодный дисплей. Он показывает температуру в реальном времени. При весе всего 4,12 фунта этот инструмент удобно носить с собой, куда бы вы ни отправились.

Благодаря долговечному керамическому нагревателю и микрокомпьютерному управлению этот инструмент может нагреваться быстро и точно. Он может нагреваться до заданной температуры в течение нескольких секунд. Максимальная достигнутая температура составляет 500°С.

Крышка ручки изготовлена ​​из негорючего материала. Кроме того, встроенная защита от перегрева автоматически отключает питание в случае перегрева. Питание также отключается, когда вентилятор перестает работать из-за повреждения. Бесшумный бесщеточный вентилятор эффективно рассеивает тепло. Функция автоматического охлаждения продлевает срок службы нагревателя и защищает фен.

Доступны три типа насадок: 8 мм, 5 мм и 3 мм. Силиконовый корпус высшего качества обеспечивает достаточный нагрев для обеспечения долговечности и экономии энергии. Имеется сенсорный переключатель. Если взяться за ручку, станция будет работать в рабочем режиме. Когда вы вернете кронштейн, он будет работать в режиме ожидания.

Pros

• Технология PID обеспечивает стабильную температуру
• Эффективный двигатель
• Эргономичный дизайн и отличная портативность
• Четкий двойной цифровой светодиодный дисплей
• Микрокомпьютерное управление обеспечивает быстрый нагрев
• Простая регулировка потока воздуха и температуры

Минусы

• Низкая износостойкость

Купить сейчас на Amazon



На что следует обратить внимание перед покупкой лучшей ремонтной станции с горячим воздухом:

Независимо от того, являетесь ли вы новичком или профессионалом в ремонтных работах, вам необходимо приобрести лучшие ремонтные станции с горячим воздухом. чтобы получить наилучшие результаты. Взгляните на то, что нужно учитывать для этих инструментов:

1. Контроль температуры

Большинство доступных на рынке термовоздушных ремонтных станций оснащены контролем температуры. Эта функция позволяет удобно регулировать температуру в соответствии с потребностями. Очень важно искать инструмент для пайки, который оснащен регулировкой температуры.

Минимальная температура большинства ремонтных станций с горячим воздухом составляет 100 °C. Позволяет использовать паяльную станцию ​​с термоусадкой. Максимальная температура может достигать 450 ℃. Максимальная температура 350 °C считается удовлетворительной для большинства проектов.

Точность температуры прибл. желательно 10°С. Это позволяет вам изменять температуру войлока, изменяя расстояние от пистолета до цели и изменяя поток воздуха. Помимо ограничения температуры, важно убедиться, что регулировка температуры безупречна. Некоторые ремонтные станции с горячим воздухом низкого качества могут вызывать трудности при регулировке температуры. Убедитесь, что выбранный вами инструмент позволяет удобно изменять температуру.

2. Время нагрева

Перед покупкой необходимо знать, сколько времени требуется для нагрева наконечника паяльной станции. Мудрой идеей будет поискать инструмент с наконечником, который быстро нагревается. Быстрое время нагрева гарантирует, что вы не тратите много времени на разогрев. Кроме того, рекомендуется искать ремонтную станцию ​​с горячим воздухом, которая обладает более быстрой рекуперацией тепла.

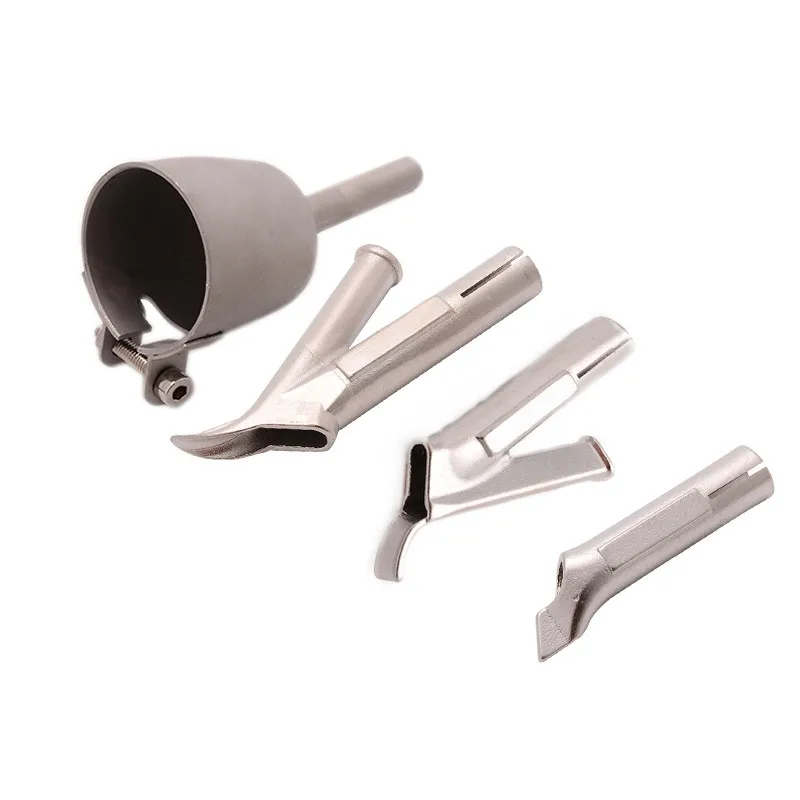

3. Сопло

Важно выбрать подходящий наконечник для работы. Чтобы использовать ремонтную станцию ​​с горячим воздухом, прикрепите насадки к палочке, а затем затяните с помощью отвертки, чтобы она надежно удерживалась на месте. Входящие в комплект насадки должны легко заменяться.

Крошечные сопла удобны для фокусировки воздуха над небольшой стружкой. С другой стороны, большие насадки выгодны для замачивания больших площадей, таких как огромные теплоотводы. Возможность сменных насадок доступна на ремонтных станциях приличного качества с горячим воздухом.

4. Воздушный поток

Воздушный поток определяет, насколько эффективно насос или вентилятор направляет воздух вперед. Выбранная вами паяльная станция с горячим воздухом бесполезна, если она не может подать горячий воздух вперед над микросхемой или платой, которую вы хотите нагреть, и переместить ее на место. Имейте в виду, что большинство станций «все в одном», сочетающих горячий воздух и пайку в одном устройстве, имеют плохой поток воздуха. Даже компактные ремонтные станции имеют неэффективный поток воздуха.

Минимальный расход воздуха составляет не менее 20 литров в минуту. Помимо эффективности воздушного потока, важно проверить, регулируется ли скорость воздушного потока. Вам потребуется достаточный поток воздуха для работы над вашей целью, а также возможность изменять скорость потока. Регулировка воздушного потока гарантирует, что незакрепленные компоненты не будут унесены ветром.

Дешёвые ремонтные станции не имеют возможности автоматической регулировки потока воздуха. С такими инструментами вам придется вручную угадывать более низкую температуру всякий раз, когда вы хотите отрегулировать воздушный поток. Следовательно, это приводит к ошибкам и снижению скорости. Преимуществом высококачественных ремонтных станций с горячим воздухом является точный поток воздуха и надежность.

5. Защита

Одним из наиболее важных аспектов, о которых следует помнить при работе с термовоздушной ремонтной станцией, является защита. Прежде чем приступить к покупке, важно проверить, безопасно ли использовать инструмент или нет. Защита от перегрева – лучшая функция, которую следует учитывать, когда речь идет о безопасности. Вы должны убедиться, что он имеет безопасную конструкцию для защиты от электростатических разрядов.

Некоторые термовоздушные ремонтные станции оснащены функциями безопасности, такими как защита от перезарядки, защита от перегрузки по току, защита от короткого замыкания и т. д. и на открытом воздухе. Поэтому качество сборки должно быть достаточно прочным, чтобы обеспечить долговечность и устойчивость. Важно проверить используемые материалы. Лучшим выбором являются ремонтные станции с горячим воздухом, изготовленные из металла, прочного пластика, стали или термостойких материалов.

7. Дисплей

Различные входные и выходные данные термовоздушной ремонтной станции отображаются на ее дисплее. Если на дисплее отображаются неточные показания, вы не сможете эффективно использовать инструмент. Убедитесь, что на оборудованном дисплее четко отображаются показания. Обсуждаемые ниже ремонтные станции горячего воздуха оснащены одним из следующих компонентов: светодиодным дисплеем, двойным цифровым светодиодным дисплеем, светодиодным цифровым дисплеем температуры или ЖК-дисплеем.

8. Вес

Может возникнуть необходимость переносить термовоздушную ремонтную станцию ​​в разные места в помещении или на улице. Поэтому рекомендуется покупать легкий и портативный инструмент. Станции ремонта горячим воздухом, о которых идет речь в настоящем обсуждении, обычно весят от 3 до 11 фунтов. Этот весовой диапазон приемлем с точки зрения портативности и простоты использования.

Часто задаваемые вопросы

1. Для чего предназначены термовоздушные ремонтные станции?

Термовоздушные ремонтные станции оснащены соплом, которое нагревает воздух и затем нагнетает его на подходящую микросхему или кабель, которые необходимо переработать. Эти инструменты широко используются для ремонта любого кабеля от присоединения к другому. Также они используются для удаления клея и некоторых других частиц с их поверхности. С помощью этих инструментов вы можете получить лучшие отремонтированные схемы, готовые к использованию.

2. Как безопасно использовать термовоздушную ремонтную станцию?

Во-первых, вам нужно включить питание с помощью центральной кнопки включения и выключения. В тот момент, когда устройство достигает критической температуры, вы можете выбрать уровень потока воздуха, который вы хотите иметь в сопле. Теперь снимите насадку и поместите ее рядом с кабелем или чипом, который вы хотите очистить, удалить или отремонтировать. Кнопка регулятора может увеличить поток воздуха или дать указание повысить температуру для большей точности.

3. Почему паяльные станции с горячим воздухом считаются более полезными, чем другие паяльные инструменты?

Процесс, принятый на ремонтных станциях с горячим воздухом, не является точно хирургическим, поэтому он экономит много раз. При использовании некоторых других инструментов существующий припой и детали могут быть удалены вместе с печатной платой. Еще одним преимуществом использования термовоздушной паяльной станции является то, что ее можно использовать в качестве паяльной станции благодаря их многоцелевой функциональности.
Вы можете одновременно перепаивать много разных компонентов. Можно быстро снять неисправную электрическую часть с платы, а также перепаять конкретный участок за несколько минут. Более того, эти инструменты бесконтактны, поэтому они предотвращают повреждение других частей схемы.

4. Эффективны ли ремонтные станции с горячим воздухом?

Из-за их повсеместного распространения несколько технических специалистов обучены точному использованию станций горячего воздуха. Следовательно, если вы добавляете к своему объекту или заменяете стареющий блок, то станция горячего воздуха займет меньше времени. Кроме того, расходы, связанные с на борту, низкие. Эти инструменты предлагают лучшую ценность, чем ИК-станции, и они славятся своей точностью.

5. Как правильно выбрать термовоздушную паяльную станцию?

Во-первых, покупатели должны учитывать мощность или мощность блока управления, который будет использоваться. После этого они должны искать многозадачный потенциал инструмента. Ремонтная станция предназначена для выполнения широкого круга операций, поэтому она должна безотказно работать при одновременном выполнении операций разными операторами.
