Как своими руками сделать пантограф для фрезера?
При фрезеровании применяются копировальные устройства, т. е. пантографы, имеющие высокую стоимость. Можно собрать пантограф для фрезера своими руками.
Фрезерование на специальном копировальном приспособлении.
Изготовление пантографа
Фрезер, оснащенный пантографом, позволяет в процессе работы выполнять повторение параллельных линий обрабатываемого изделия. Такая процедура облегчает изготовление фасонных деталей, различных орнаментов и узоров. Кроме того, с помощью пантографа можно выполнять различные надписи на металлических и деревянных пластинах.
Самодельный пантограф сделать не сложно, для этого только понадобятся 4 рычага-линейки. Три таких рычага должны быть длинными, а один – коротким. Кроме того, в них понадобится сделать несколько отверстий, чтобы произвести крепление осей.

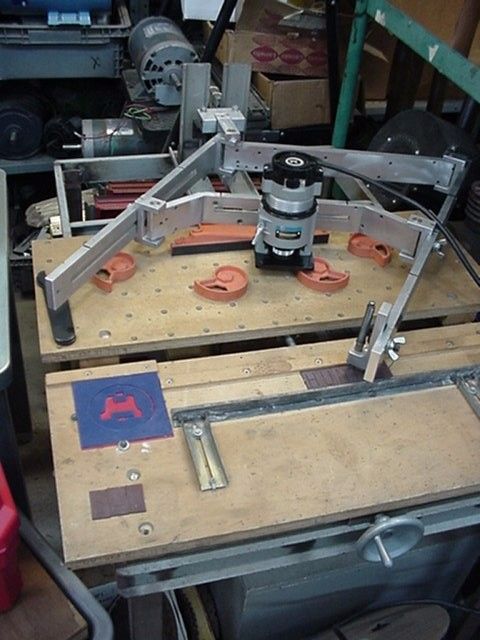

Фрезерование по копиру.
Оси будут использоваться для установки механизма и крепления стержня. Осевой механизм представляет собой шпильку, на конце которой находится шляпка. Копировальная часть должна напоминать элемент циркуля, в котором крепится грифель. Такую стержневую часть можно изготовить из наконечника пластиковой спицы. Подобный наконечник будет мягко скользить в процессе работы и не испортит оригинальную деталь.
Также понадобится ось, на которую будет опираться вся механическая часть устройства. Она должна быть снабжена пяткой, выполняющей роль упора. Последняя или крайняя направляющая будет выполнять роль крепежа всей конструкции при помощи специальной бобышки.
Подобная бобышка должна быть изготовлена из алюминиевого цилиндра. В ее нижней части нужно закрепить 3 жала, которые можно сделать из маленьких мебельных гвоздей. С помощью таких гвоздиков будет выполняться фиксация основания на обрабатываемой пластине.
Вернуться к оглавлению
Завершение работ
Следующим шагом является сборка копировального механизма для фрезера. Для этого надо подготовить следующие комплектующие:
- 4 линейки;
- 8 латунных втулок.
Линейки должны быть из оргстекла или пластика, их толщина – 4-5 мм. Также в качестве материала для изготовления линеек можно использовать плексиглас. Далее выполняется разметка этих линейных частей. К этому процессу следует подойти очень тщательно, поскольку малейшая ошибка в размерах может привести к неправильной работе пантографа.
На нанесенных разметках сверлятся отверстия. При этом должна соблюдаться их соосность. Чтобы этого добиться, нужно сложить все линейки вместе и одновременно просверлить в них отверстия.
Затем в подготовленные отверстия нужно вставить латунные втулки. При их установке должен соблюдаться небольшой натяг: это поможет втулкам плотнее держаться в линейках. Для того чтобы закрепить осевые части во втулках, нужно изготовить специальные зажимы. Сделать их можно из стальной закаленной проволоки, диаметр которой должен составлять 1-1,5 мм.
Затем выполняется сборка бобышки. В ее нижней части делаются глухие отверстия, которые можно пробить керном.
Гвозди нужно установить таким образом, чтобы они выступали из тела бобышки на 2-3 мм.
Подготовив все необходимые части пантографа, выполняют их сборку.
Во время этого процесса нужно следить за тем, чтобы все подвижные части имели плавный и легкий ход.
При этом все подготовленные отверстия следует промаркировать. Согласно этой маркировке можно выполнять масштабирование изготавливаемой копии детали.
Копировальные пантографы в России – Биржа оборудования ProСтанки
- Главная
- Продажа
- Столярное оборудование
- Копировальный пантограф
Вы можете очень быстро сравнить цены копировального пантографа и подобрать оптимальные варианты из более чем 989 предложений
Фрезерно-копировальный (пантограф)
Год выпуска: 2007
В наличии
Пантограф одношпиндельный
Производство Бельгия, аналог Андриони (Италия).
2008г.в., экспуатировался мало, в хорошем состоянии. Запущен, отлажен.
Предназначен для обработки плоских и объемных…
15.06.2013 Заволжье (Россия)
пантограф
Год выпуска: 2007
В наличии
Фрезерно-копировальный (пантограф одношпиндельный) Производство Бельгия, аналог Андриони (Италия). 2008г.в., экспуатировался мало, в хорошем состоянии. Запущен, отлажен. Предназначен для…
15.06.2013 Заволжье (Россия)
Угловые оконные центры МДЦ и Unikontrol-10
Год выпуска: 2004
В наличии
угловой оконный центр МДЦ, с комплектом фрез, 2004г.в., в отличном состоянии
угловой оконный центр Unikontrol-10, с комплектом фрез, 1995г.в., в отличном состоянии
другое деревообрабатывающее.
..
15.06.2013 Заволжье (Россия)
Пантограф (копировально – фрезерный станок)
Состояние: Новый
В наличии
Пантограф (копировально – фрезерный станок). Наша компания предлагает пантограф – станок для резьбы по дереву, который увеличит производительность и конкурентоспособность вашего…
04.03.2014 Старый Оскол (Россия)
90 000
копировально-фрезерный станок Пантограф
Состояние: Новый Производитель: Россия
В наличии
Продам копировально-фрезерный станок Пантограф (дупликатор).Для копирования объемной резьбы по дереву .
25.05.2018 Феодосия (Россия)
17 000
Andreoni Standard 12 станок копировально-фрезерный (пантограф)
Состояние: Б/У Год выпуска: 1998
Пантограф фрезерно-копировальный станок серии STANDARD Andreoni предназначен для механического копирования сложных деталей из дерева, с возможностью вырезать рельеф, как на плоских деталях, так и.
21.12.2022 Киров (Россия)
340 000
Пантограф (копировально – фрезерный станок)
Состояние: Новый Производитель: Россия
В наличии
Наша компания предлагает пантограф – станок для резьбы по дереву, который увеличит производительность и конкурентоспособность вашего деревообрабатывающего предприятия, также есть модификации…
03.04.2017 Москва (Россия)
90 000
Копировально-фрезерный 641 с пантографом. состояние нового, демонтирован
Состояние: Б/У Год выпуска: 1000
Технические характеристики:Станки модели 641 предназначены для копировально-фрезерных работ, производимых в трех измерениях. На станке возможна обработка штампов, пресс-фрм, матриц, штемпелей.
…
06.12.2021 Воронеж (Россия)
Копировально-фрезерный пантограф Andreoni Media 8
Состояние: Б/У Год выпуска: 2007 Производитель: Andreoni (Италия)
Пантограф Andreoni Media 82007 г.в. Состояние отличное.с 2009 г. НЕ ЭКСПЛУАТИРОВАЛСЯ!!!!Хранится в собранном виде (готов к проверке).Общая информация о пантографе MEDIA 8:Пантографы серии MEDIA…
23.01.2023 Ивантеевка (Московская обл.) (Россия)
750 000
Пантограф (копировально-фрезерный станок)
Состояние: Новый
Пантографы применяются в случае необходимости массового выпуска резного изделия в строгом соответствии его формам и габаритам. Чаще всего его используют для производства фигурных поручней для…
16.
01.2023 Старый Оскол (Россия)
Andreoni Erredi 2 станок копировально-фрезерный (пантограф)
Состояние: Б/У Год выпуска: 2008
Пантограф ANDREONI Erredi 2 предназначен для высокоточного механического копирования различных по габаритам, конфигурации и рельефу деталей и заготовок из древесины.Кол-во шп. 2Макс расстояние…
29.11.2022 Киров (Россия)
240 000
Станок копировально-фрезерный с пантографом 6464Состояние: Б/У Год выпуска: 1987 Производитель: россия (Россия)
Класс точности: НДлина рабочей поверхности стола, мм 450Ширина стола, мм 250Наибольшее перемещение по осям X,Y,Z, мм 200_400_350Min частота вращения шпинделя об/м: 800Max частота вращения шпинделя,.
..
21.12.2017 Нижний Новгород (Россия)
Пантограф Andreoni \копировальный по дереву\
Состояние: Б/У Год выпуска: 2007 Производитель: Италия (Италия)
Станок в отличном состоянии. Обрабатывает сразу две заготовки -по плоскости , а так-же в центрах вращения. Не требует специальных навыков-копия снимается с любой формы. Очень удобный станок для не…
01.07.2018 Брянск (Россия)
480 000
Копир(пантограф) 12-и шпиндельный L.Andreoni 12AL R
Состояние: Б/У Год выпуска: 2001
Копировально-гравировальный (пантограф) 12-и шпиндельный L.Andreoni 12AL R
Кол-во шпинделей: 12; дистанция между шпинделями: 280 мм; мощность двигателей 0,88 – 1,32 кВт; скорость вращения.
..
22.09.2014 Самара (Россия)
Станок ANDREONI RD4, фрезерно-копировальный
Состояние: Б/У Год выпуска: 2003 Производитель: ANDREONI (Италия)
Станок фрезерно-копировальный RD4 ANDREONI, Италия, б\у, в отличном состоянии, 2003 год, многопозиционный пантограф предназначен для механического копирования сложных деталей из дерева, с…
09.09.2019 Киров (Россия)
580 000
Гравировальный копировально-фрезерный станок 6л463
Состояние: Б/У Год выпуска: 1963 Производитель: Львовскй завод фрезерного оборудования
Гравировальный копировально-фрезерный станок 6л463. В отличном состоянии. Комплектация как на фото. Эксплуатировался в сухом теплом цеху.
Рассматриваю обмен на пресс вырубной обувной ПВГ 8-2,0…
13.12.2018 Санкт-Петербург (Россия)
55 000
Копировально-фрезерный станок ANDREONI ERREDI 4
Состояние: Б/У Год выпуска: 2011 Производитель: ANDREONI ERREDI 4 (Италия)
Копировально-фрезерный станок ANDREONI ERREDI 4Станок (многопозиционный пантограф) предназначен для механического копирования сложных деталей из дерева, с возможностью вырезать рельеф, как на…
19.12.2019 Химки (Россия)
650 000
Станок гравировальный копировально-фрезерный
Состояние: Б/У Год выпуска: 2007
Станок гравировальный копировально-фрезерный с пантографом для контурного копирования с ручным управлением.
Модель 6Г 463.
10.08.2020 Рязань (Россия)
Копировально-фрезерный станок 6Г463
Состояние: Б/У Год выпуска: 1984
Предприятие реализует гравировальный копировально-фрезерный станок с пантографом 6Г463.Фото – по запросу!По всем интересующим Вас вопросам – обращайтесь по телефону!
25.01.2023 Москва (Россия)
55 000
Популярные категории
Да кстати, на портале ProСтанки выбор предложений по копировальному пантографу почти как на Авито и TIU
Видео копировального пантографа
Одна из многих вещей, которые может сделать пантограф маршрутизатора заключается в изготовлении инкрустации по шаблонам. Традиционный подход к шаблону фрезерование вставок заключается в использовании фрезера с втулкой, примыкающей к краю шаблона. Но природа такой договоренности значительно ограничивает детали, которые могут быть достигнуты. Однако использование пантографа для масштабирования и смещения шаблона от заготовки выходит за эти пределы. Я начинаю с того, что распечатываю масштабную форму шаблона, который хочу вырезать, и приклеиваю его. на кусок плотного картона или тонкого картона. Я собираюсь использовать свой пантограф установите уменьшение на 1/3, поэтому мой шаблон должен быть в три раза больше фактического размера. Я полагаю, что с таким уменьшением у меня должно быть достаточно точности для профилированной формы. Я вырезал форму шаблона, надрезав края очень острым ножом. Выталкивание забитого шаблона. Мне нужно сохранить как позитив, так и негативная форма для моей процедуры, поэтому я сделал надрезы по краям вместо использования ножниц. Теперь я приклеиваю шаблон на подложку. Я использую оргалит, но картон или фанера тоже подойдут. Сложность этой формы иньян заключается в том, что маленький круг должен быть точно в нужном месте шаблона. В противном случае, он не будет соответствовать форме вставки, которую я вырезаю, используя другую половину шаблон. Я расположил маленький круг, поместив вырезанную часть обратно в отверстие и используя это, чтобы расположить круг. Я использую вырезанную часть шаблона, чтобы сделать другой шаблон, который Я буду использовать, чтобы вырезать часть инкрустации. К счастью, расположение круга для этой части не критично. потому что эти части будут разделены перед их склеиванием. С моим пантографом, настроенным на уменьшение на 1/3, мне нужен следящий элемент точно в 3 раза больше. бит маршрутизатора, который я использую. Я использую фрезу 1/8″ (3 мм), поэтому мой следящий элемент должен быть размером 3/8 дюйма. Если бы я стремился к более свободной посадке, я бы сделал следящий элемент чуть-чуть меньше. Я сделал толкатель, установив небольшой деревянный брусок на конец вала, а затем вращая его дрелью, удерживая его против шлифовального станка. Когда шаблон и заготовка надежно закреплены на пантографе фрезерного станка, время вырезать его. Я использовал два своих зажимы с длинным вылетом для фиксации заготовки. Сначала я использовал только один, но Я обнаружил, что мои акции будут скользить, пока я работаю над ними. Маршрутизированная полость. Я установил глубину около 3 мм, что достаточно глубоко для инкрустации. резьба. Это сделано для медленной езды по лиственным березовым рощам. Затем я переключился на другой шаблон и вырезал инкрустацию из куска дуба. Инкрустация резная. Мне нужно только вырезать его контур, а не области внутри. Я вырезал квадрат вокруг размеченной области. Резная полость и моя инкрустация. Оба все еще нуждаются в небольшом количестве шлифовки для очистки грубых краев. Я не мог полностью проложить маршрутизатор в угол, поэтому я поместил инкрустация сверху и насечки по краям ножом… …а затем вырезал его небольшим зубилом. Затем я нанес много клея на полость и вкладку и вставил ее. инкрустация. Подгонка оказалась немного плотнее, чем я ожидал… …поэтому я использовал деревянный брусок и молоток, чтобы забить его. При этом кончик хвоста инкрустации инь-ян отлетел в сторону. Мне пришлось вырезать крошечный кусок дерева, чтобы заменить его. Теперь нанесите на него немного клея и опилок, просто чтобы заполнить все щели. Шлифовка вровень. Я довольно агрессивен со шлифованием, первое шлифование поперек волокон для более быстрого удаления материала, а затем поперек волокон для сделать более гладкую поверхность. Инкрустация довольно толстая, настолько реалистично, что я мог бы также обрезать его заподлицо рейсмусовым станком. А вот и отшлифованная вставка. Дерево не так сильно контрастирует, как я надеялся… … но немного лака на нем действительно подчеркивает существующий контраст. Конечный результат выглядит нормально, но не идеально (щелкните изображение, чтобы увеличить его). Может быть Я должен был использовать меньший толкатель для более свободной посадки. Ты можешь видеть некоторое повреждение дерева возле хвоста инкрустации из-за сильного удара по нему. Крепление дремель для пантографа гитарные инкрустации эксперименты Пантограф маршрутизатора Изготовитель трафаретов для букв Вставки для гитары Алоиса Подробнее о 3D-пантографе маршрутизатора на моем деревообрабатывающий сайт См.  также: эксперименты с вкладышем для гитары Вернемся к моему трехмерному пантографу |
Вал проходит через кусок дерева, который я держу правой рукой. Этот кусок дерева фактически дает ссылку. Процедура делает очень круглую форму очень быстро. Я должен был быть осторожен, чтобы не отшлифовать слишком много.
Затем я использовал свою ленточнопильную пилу, чтобы вырезать резную фигуру из деревянного блока. Вертикальное расположение волокон древесины обеспечивает более плавный и тихий рез с меньшим вероятность повреждения деталей вкладыша.
Сборка пантографа
Создание пантографа Эта статья также доступна на французском и испанском языкахПервоначальную CAD-модель пантографа я нарисовал в Google SketchUp, но превратить CAD-модель в красивый план с размерными чертежами занимает много времени, и я не хотел этого делать, пока не был уверен, что мой пантограф будет работать.
Поэтому я использовал свой Программа BigPrint для создания многостраничного полномасштабные распечатки из модели САПР без маркировки какой-либо из размеры. При всех размерах на четных или пол сантиметра, Я мог бы измерить чертежи, чтобы получить размеры.
Я расположил все изогнутые части вместе на одном чертеже и вырезал те, у кого ленточная пила.
Я использую фанеру балтийской березы 18 мм для крепления маршрутизатора, хотя другие Также можно использовать качественную фанеру.
С тонким полотном правильно настроенной ленточной пилы можно линии очень близко. Лучше пилить ленточной пилой, чем использовать круглую фрезу, потому что с круглой фрезой, если вы получите центральное положение или радиус немного отклоняются, весь круг будет быть выключенным. В то время как если вы ненадолго выйдете за пределы линии с помощью ленточной пилы, это не сбросит весь круг.
Чертежи в масштабе один к одному также пригодились для проверки деталей. Было легко убедиться, что я изготовил все части и до нужного размера, расположив их на чертеже. Так Я включил в планы больше просмотров 1:1 Я обратил.
Прямые части делаю из клена, хотя можно и из фанеры. также использоваться для них.
Сначала я склеил рамку крепления маршрутизатора без верхнего слоя. Таким образом, мне не нужно было беспокоиться о том, чтобы все было выровнено. все сразу. Конструкция рамки крепления роутера похож на тот, который я использовал для Пантороутер.
Я вставил стальные стержни 3/16 дюйма во все отверстия, когда клеил.
все вместе. Это позволяло легко держать все в порядке.
Проверка сухой подгонки на прямоугольность перед тем, как соединить ее с клеем.
Когда клей высохнет в течение нескольких минут, я снял стальные стержни диаметром 3/16 дюйма. Мне нужно было, чтобы они также помогли выровнять другие ссылки.
Столярный клей очень скользкий во влажном состоянии, поэтому часто применяют струбцины. заставляет детали немного скользить. Использование груза вместо зажима позволяет избежать этой проблемы.
Снова зажимая его вместе со штифтами на месте.
Я пробовал разные сверла на 3/16 дюйма и использовал то, что было сделано для максимально плотное прилегание к валу. Но после сборки я обнаружил, что отверстия слишком тугие, на мой взгляд, поэтому я использовал один из своих кусков вала 3/16 дюйма, чтобы сделать своего рода развертку. Ножовкой вырезал в конце прорезь.
Поэкспериментировав с разверткой, я обнаружил, что все еще могу рассверливать отверстия.
до нужного размера, даже если они были просверлены на 1/64 дюйма (0,4 мм) меньше. Итак, если ваши валы метрические, а сверла в дюймах или наоборот, можно просверлить на размер меньше, а потом рассверлить до точного размера.
Если отверстия не совмещены идеально — это одно из отверстий. не идеально указывает на другой, можно также использовать развертку привести их в соответствие.
Вот детали для фиксированного крепления. Он наклоняется вперед и назад на шарнире. Это позволяет поднять конечную точку пантографа. С пантографом всегда поддерживает вес фрезера, даже во время резки, маршрутизатор всегда поднимается на соответствующую сумму конечной точки. Жесткая рама и поворотная задняя ось делают этот пантограф уникальным.
Я использовал фрезер Bosch Colt (также известный как GKF 600), который представляет собой фрезер для ладони или «триммер для ламината». Я сделал крепление для этого роутера для моего Пантороутера. Я все еще мог резать врезные и шиповые соединения с ним, так что я понял это должно быть более чем достаточно для этого приложения.
Я уверен, что другие маршрутизаторы меньшего размера будут работать так же хорошо. Если вы используете другие размеры фрезера, вам нужно будет нарисовать на чертеже круг соответствующего размера с компасом.
Это конец пантографа. Он зажимает стальной стержень 3/16 дюйма. Таким образом, я могу выполнять вертикальные корректировки, что полезно для точной настройки глубины разреза. Я сделал несколько упоров для разных приложений, каждый на куске 3/16″ вал. Например, я использую коническую форму. при вырезании объемных букв. Два средних последователя имеют цилиндрическую форму, чтобы соответствовать размеру фрезы, масштабируются в соответствии с тем, как намного масштабирует пантограф.
Необходимо срезать несколько фасок, чтобы пантограф мог двигаться в полном диапазоне. Проще всего просто вырезать их ножом после пантограф собран. Таким образом, нет риска вырезание их в неправильном месте или сборка в обратном порядке. И поверь мне, Я тоже борюсь с таким.
Это пантограф, сконфигурированный для масштабирования в половину.
