ЧПУ на мускульной тяге (3D Пантограф) / Habr

В современном мире, в сообществе людей любящих делать вещи своими руками и при этом не чурающихся технологий, чрезвычайно популярна такая вещь как настольный ЧПУ-станок. Хоть эти устройства стали и достаточно доступны, но все еще остаются дорогими. Самый дешевый китайский вариант, на сегодняшний день, обойдется вам в 700-800 американских денег и он наверняка не заработает сразу из коробки, а потребует приложить усилия для доведения его до ума. Изготовление станка с ЧПУ самостоятельно может обойтись дешевле, но обычно требует доступа к разного рода деревообрабатывающему и металлообрабатывающему оборудованию и умения с его помощью изготовлять детали с высокой точностью.

Но люди всегда ищут способов достичь цели доступными средствами.
В некоторых задачах для станков с ЧПУ, а именно когда нужно повторить многократно одну и ту же деталь, может помочь изобретенный еще в 1603 году Кристофом Шейнером пантограф — устройство для копирования карт, планов и других векторных рисунков.

Классический пантограф состоит из двух вершин, в одной из которых закреплена рукоятка-указка, с помощью которой обводят копируемый рисунок. Во второй закреплен пишущий инструмент, который через систему рычагов и шарниров повторяет движения первой вершины рисуя копию на втором листе. Зачастую в пантографы заложена функция масштабирования оригинального изображения.

Простая и гениальная идея. Теперь, а как скопировать некий объемный объект? Для этого нужно добавить в пантограф связь по Z-координате и заменить карандаш на бормашину, а лучше высокоскоростной шпиндель, и мы получим 3D пантограф.

Станки для копирования деревянных изделий на таком принципе производит например американская фирма Gemini да только цены на них такие, что за эти деньги можно купить неплохой ЧПУ-станок из Китая. Поэтому интересней чего в этой области достигло DIY сообщество.

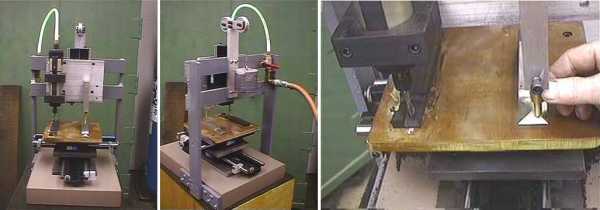

Франк Форд (Frank Ford) занимается изготовлением акустических гитар. При этом ему приходится делать множество идентичных гитарных частей, таких как держатели для струн. Устав делать это вручную, но не желая заморачиваться с покупкой и настройкой ЧПУ, он изготовил для себя дупликатор. Т.к. ему была важна высокая точность копирования, его инструмент сделан целиком из металла. Щуп, которым снимается форма и шпиндель закреплены на общей раме, которая перемещается только по оси Z. Перемещение по осям X и Y осуществляются с помощью стола, на котором закреплены заготовки. Еще оригинальным в его конструкции является то, что в качестве шпинделя он использует пневматический привод работающий на 40 000 оборотах в минуту.

Тем не менее, хоть это и самодельный, но все еще дорогой вариант 3D пантографа. Есть и подешевле.

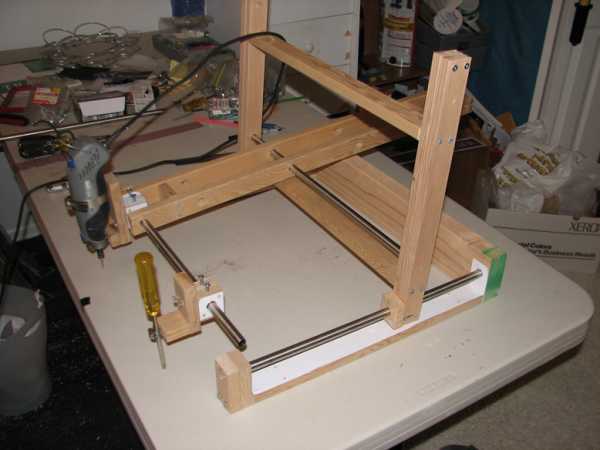

Например Адран (Adran), мечтая о собственном станке с ЧПУ, но не имея на это средств. Сконструировал себе дупликатор из бормашины Dremel, трех металлических направляющих и деревянных планок стандартных размеров из магазина. В качестве щупа используется обычная отвертка. Его конструкцию можно легко повторить, т.к. он выложил чертежи и все этапы изготовления на сайте Instructables.

Однако ручная бормашинка, не самый удачный инструмент для такой работы, скорость снятия материала у нее маловата. Вот Маттиас Вандель (Matthias Wandel) из Канады использовал в своем 3D пантографе ручной фрезер. Что дало ему достаточную мощь для быстрого копирования предметов в дереве. В качестве примера работы с таким дупликатором вот его видео, где он делает копию формы старого дискового телефонного аппарата (английский язык).

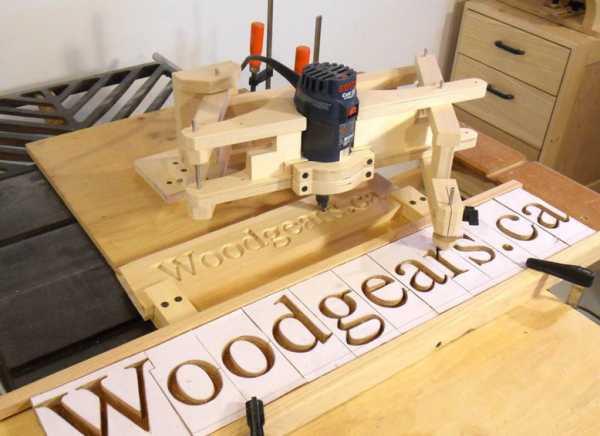

Его конструкцию так же можно повторить, т.к. он выложил чертежи и инструкции по изготовлению на свой сайт Woodgears.ca. Даже если вы не дружите с английским, там легко можно понять весь процесс по многочисленным фотографиям.

Если тема 3D пантографов вас заинтересовала, то на англоязычных ресурсах примеры таких устройств можно найти по тегам: carving duplicator, duplicarver, pantorouter.

habr.com

Мир самоделок - Пантограф для фрезера

Пантограф (копир) для фрезера - это, собственно, фрезерно копировальный станок, за рубежом его обзывают Dupli carver (Дупликарвер).
Фрезерно копировальный станок, может копировать и фрезеровать детали авиа и судо моделей, наличники, плоскорельефные панно, гербы, деревянные монеты, картины, орнаменты и прочее. Очень удобно делать на этом станке все виды плоской и прорезной резьбы.

Принцип очень прост. Заготовка и шаблон детали закрепляются на столе, щупом станка обводится контур и элементы шаблона, а фрезер повторяя эти движения выфрезеровывает в заготовке копию шаблона.
Захотелось мне приобрести такую штуку для изготовления повторяющихся элементов декора, но посмотрев в интернете цены на данный продукт понял, что отдавать от 15000 и выше за эту игрушку я пока не готов. Самому сделать будет гораздо дешевле.
Нашел в интернете несколько самодельных конструкций, скинул себя на сайт в качестве подсказки, теперь на основе этих идей буду творить что-то свое, исходя из своих возможностей.

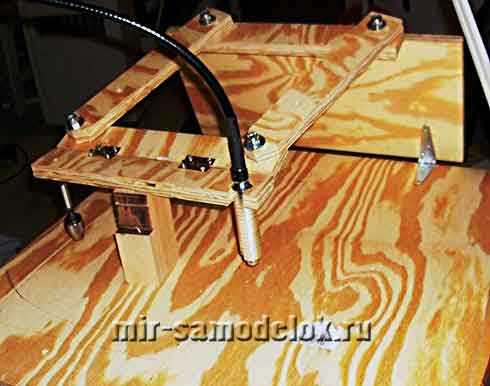

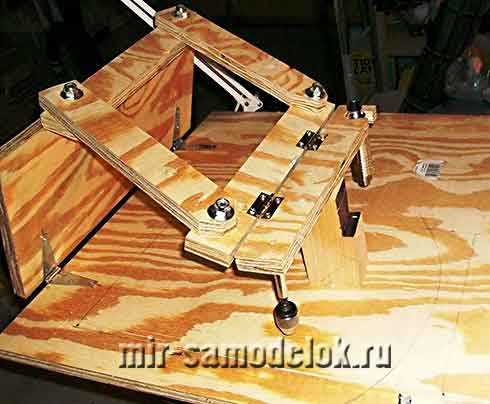

1. Простой из дерева.

Достоинства: простой в изготовлении, не требует значительных материальных затрат, можно сделать за один вечер.
Недостатки: возможно копии будут не достаточного качество, т.к. петли имеют довольно заметный люфт.


2. Металлический пантограф (копир) средней сложности.

Фото с ChipMarker.RU

Достоинства: использование принципа чертежного пантографа представляет возможность предусмотреть возможность изготовления копий в разных масшатабах; при качественном изготовлении деталей, копии будут довольно качественные.
Недостатки: требуются токарные работы по металлу, невозможно изготовлении объемных копий.

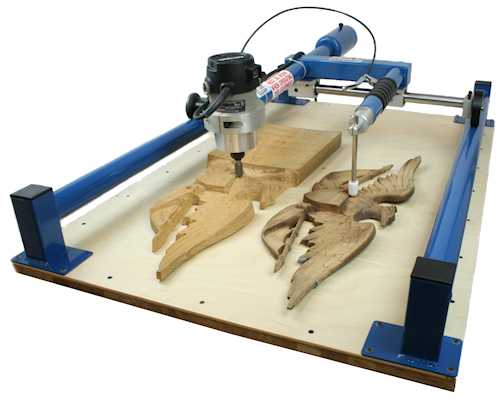

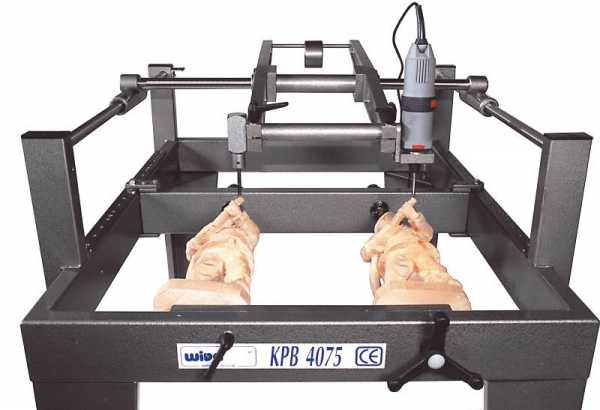

3. Фрезерно копировальный станок забугорный, фирменного изготовления


Достоинства: удобен в эксплуатации.

Недостатки: цена такой "игрушки" просто убойная.

mir-samodelok.ru

Копировально-фрезерный станок по дереву: видео, сборка своими руками

Оборудование копировального типа используется в случаях, когда следует провести изготовление деталей по определенному шаблону в пределах небольшой партии. В некоторых случаях копировально-фрезерный станок применяется при условиях крупносерийного производства, как и разновидность с ЧПУ. Это связано с тем, что рассматриваемый станок способен проводить создание изделий, форма которых в наибольшей степени соответствует изначальному образцу, как и станках с ЧПУ, движение фрезы задается автоматически. Главная особенность, которой обладает копировально-фрезерный станок – высокая скорость обработки.

Предназначение

Зачастую копировально-фрезерный станок используется для выполнения обработки по объему и на плоскости, его работа схожа с вариантами, на которых установлена система ЧПУ. При этом особые модели позволяют проводить обработку по дереву по объему, когда применяется объемная модель в качестве копира. В сфере деревообработки обработка по объему позволяет:

  1. создавать орнаменты и различные надписи.
  2. гравировать фасонные профили.
  3. создавать сложные узоры, грани или плоскости которых расположены в различных плоскостях.

Рассматриваемый станок по дереву зачастую используется в сфере производства мебели. Многие декоративные части, которые имеют сложную форму, создаются при помощи подобного станка.

Принцип работы

Возможность значительного ускорения процесса производства сложных изделий обуславливается особенностями работы, которыми обладает копировально-фрезерный станок. Как и при обработке металла, при работе по дереву используется режущий инструмент под названием «фреза».

Основными моментами работы можно назвать:

  1. Фреза проводит создание контура или поверхности, которые задаются при помощи копира.
  2. Связующим звеном между режущим инструментом и устройством слежения становится механическая, гидравлическая, пневматическая система. Станок по дереву чаще всего имеет механическую систему подачи и управления.
  3. Копиром может служить плоский шаблон, ранее созданная эталонная модель, пространственная модель, фотоэлемент, контурный чертеж. В некоторых случаях подобные станки оснащаются ЧПУ, что делает их широкоуниверсальными.
  4. Образцы, выступающие в качестве шаблона, могут быть изготовлены из металла, древесины, пластмассы или другого материала.

Копировально-фрезерный станок работает следующим образом: устанавливается образец различного типа, к нему подводится следящее устройство, которое через определенный вид связи передают нужное усилие на режущий инструмент.

Классификация

Основной классификацией можно считать различие по типу установленного привода. Учитывая подобную особенность можно выделить:

  1. пантограф по дереву для фрезера. это вариант может работать в 2 или 3 измерениях;
  2. универсальный тип, который также называют как пантограф, имеющий поворотный рукав. как правило, рукав расположен в вертикальной плоскости;
  3. есть варианты исполнения, которые имеют несколько шпинделей для ускорения процесса обработки;
  4. с механической, электрической, гидравлической подачей;
  5. фотокопировальный вид передачи контура для направления режущего инструмента.

Также станки по дереву различаются по уровню автоматизации производственного процесса. ЧПУ в этом случае устанавливается довольно редко, так как шаблонный метод обработки не требует системы Числового Программного Управления для указания траектории движения режущего инструмента.

Создание станка своими руками

Существует огромное количество станков по дереву копировального типа, которые известны как пантограф, имеют систему ЧПУ (универсальный вариант, который позволяет проводить обработку по копиру или программе). Однако приобрести подобное оборудование может не каждый, что связано с весьма большой его стоимостью. Добавление ЧПУ делает оборудование доступным только для крупных производителей, когда срок окупаемости оборудования будет менее 5 лет. Именно поэтому многие задаются вопросом – как сделать станок своими руками?

Перед тем как преступить к работе стоит помнить о том, что станки, созданные своими руками, значительно уступают промышленным моделям. При этом самостоятельно сделать вариант с ЧПУ невозможно. Также многие отмечают, что переделать обычный фрезерный вариант исполнения в копировальный своими руками также очень сложно, и, зачастую, проще начать с нуля. Пантограф самостоятельно изготовить несложно, но все же есть определенные сложности в этом процессе.

Самодельный пантограф для фрезера

Существует много схем, по которым создать копировально-фрезерный станок можно своими руками. Типовой вариант, как правило, состоит из следующих элементов:

  1. рабочий стол;
  2. несущая рама;
  3. фрезерная головка.

Для осуществления процедуры смены режима резания изменяется высота расположения стола, головка с фрезой имеет электрический привод, который приводит режущий инструмент в движение, зачастую в систему включают передаточный механизм для смены скоростей.

Сам пантограф может быть изготовлен следующим образом:

  1. Из дерева. Подобный пантограф можно создать своими руками, но при этом он будет обладать малой точностью обработки, так как соединение деревянных частей происходит при помощи петли. Креплению при помощи петлей свойственен люфт.
  2. Чертежный пантограф из металла – позволяет создавать копии в различных масштабах, однако не может применяться для создания объемных копий.

При создании станка своими руками следует учесть, что многие детали могут иметь изъяны и несоответствие размеров. Данная ситуация связана с вибрации и дрожании основания, чего избежать довольно сложно. Во время смены направления движения фрезы также возможны погрешности. Из-за внутреннего напряжения заготовки из дерева возможно искривление заготовки. Поэтому рекомендуется создавать подобное оборудование только для узкопрофильного производства, когда станок будет предназначен для создания одной детали. Избежать рассматриваемых проблем практически невозможно, однако при условии обработки одной и той же детали возможно постепенное улучшение конструкции.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Копировальный станок по дереву своими. Пантограф для фрезера своими руками чертежи

Представляем третью версию копировально-фрезерного станка “Дупликарвер-39rdquo;.

Созданный на базе станка “Дупликарвер-29rdquo;, он сохранил все его возможности и приобрёл совершенно новые.

Теперь стало возможным исполнение длинномерной объёмной резьбы.

Максимальный диаметр изделия около 30 см, а длина не ограничена, в разумных пределах, разумеется.

Наиболее типичными объектами резьбы могут быть ружейные приклады, ножки столов, балясины лестничных перил, длинные лампы, высокие статуэтки и любые другие объекты, размер которых соответствует рабочим возможностям станка.

На фото представлена копия охотничьего ружья ИЖ27М. Изделие выполнено из цельной ольховой доски. Длина 1100 мм.

Но если вам необходимо выполнить скульптурную резьбу, просто снимите комплект для длинномерной резьбы и начинайте работу.

Таким образом, “Дупликарвер-39rdquo; — это универсальный копировально-фрезерный станок, пожалуй, не имеющий аналогов по своим возможностям, а главное — по цене.

Станок комплектуется направляющими трубами 1180 мм. Этот размер, выбранный с учётом удобства пересылки и транспортировки, вполне достаточен для большинства работ.

При необходимости же изготовления более длинных изделий, надо просто заменить на станке направляющие трубы на более длинные. Это стандартные алюминиевые трубы диаметром 30х3 мм, которые можно свободно приобрести в любом городе на металлобазе или в специализированном магазине.

В случае отсутствия такой продукции в вашем городе, мы доставим вам трубы нужной длины с помощью автотранспортной компании.

СКОЛЬКО СТОИТ ДУПЛИКАРВЕР-3?

Для заказа в Москве и С-Петербурге звоните: +7-911-984-69-18.

Мы можем доставить Дупликарвер-3 в любой город России. Также возможна доставка в Беларусь и Казахстан. Ознакомьтесь с условиями доставки и оплаты. и заполните форму заказа. Мы свяжемся с вами для уточнения всех деталей и выставления счета.

  • Фрезерный двигатель: (мощность 500 Вт)
  • Напряжение: 220 вольт.
  • Скорость вращения: 10’000 — 30’000 об/мин.
  • Габариты станины: 770 x 335 мм.

Скульптурная резьба:

  • Основание фигуры до 26 х 47 см.
  • Высота до 50 см при обработке верхней части изделия кончиком фрезы.
  • Высота до 65 см при обработке боковой стороной фрезы.
    Плоскорельефная резьба:
  • Общая ширина (оригинал + заготовка) до 61 см.
  • Длина – не ограничена, в разумных пределах.
    Длинномерная объёмнаярезьба:
  • Диаметр изделия до 30 см.
  • Длина - не ограничена, в разумных пределах.
  • Комплект фрез: 6 шт. – 18, 14, 10, 6, 3, 2 мм.
  • Цанги: 8 и 6 мм.
  • Комплект щупов: 7 шт.
  • Боковые направляющие с зажимами для плоской резьбы.
  • Оснастка для длинномерной объёмной резьбы.
  • Инструкция по сборке и эксплуатации.
  • Размер упаковки: 850 х 600 х 90 мм (станок),
    1200 х 70 х 35 (трубы).
  • Вес в упаковке: 28 кг.
  • Производство: Россия.
  • Товар сертифицирован (посмотреть сертификат) .
  • Очень часто в нашей жизни возникает необходимость сделать копию какого-нибудь предмета, поэтому наличие копировальной техники – современная потребность многих предприятий. И речь пойдет не о копировально печатном оборудовании, а о копировально фрезерных станках.

    Станок копировально фрезерный

    Они служат для создания предметов, которые максимально копируют исходный образец. Оборудование дает возможность изготавливать детали значительными тиражами, обеспечивая высокую скорость обработки.

    1 Особенности фрезерования

    Фрезерование представляет собой один из способов механической обработки. Процедура позволяет проводить чистовую, черновую и получистовую обработку различной поверхности заготовок, выполненных из дерева, пластмассы, чугуна, металла (черного и цветного).

    Фрезерование имеет высокую производительность, дающую возможность сотворить предметы необходимой геометрической формы.

    Фрезерование может быть организовано двумя методами:

    • фрезерование попутное, при котором совпадают направления подачи и вращения фрезы;
    • встречное фрезерование, при котором подача противоположна направлению вращения фрезы.

    Применяя фрезы, оснащенные современными режущими материалами, можно осуществлять обработку, заменяя процедуру шлифования.

    Копировально-фрезерный станок Дупликарвер

    Фрезерный деревообрабатывающий станок, включая модификацию мини, служит для обработки поверхностей планок, рычагов, крышек, корпусов и кронштейнов простой конфигурации, поверхностей корпусных предметов.

    Позволяет наносить 3D или 4D резьбы. Один из самых популярных брендов отечественного происхождения – Дупликарвер.

    Фрезерные станки встречаются двух категорий:

    • специализированные;
    • общего назначения.

    Последняя группа – оборудование непрерывного фрезерования, бесконсольные, консольные, продольно-фрезерные. Первая группа – копировально-фрезерные, шпоночно-фрезерные, шлицефрезерные, зубофрезерные, резьбофрезерные. Встречаются полноценные и мини модели.
    к меню

    1.1 Предназначение станка

    Копировально фрезерный деревообрабатывающий станок используется для осуществления копировальных работ на плоскости и по объему, для гравирования узоров, надписей, орнаментов, фасонных профилей, а также для реализации простых фрезерных задач.

    Автоматический двусторонний копировально-фрезерный станок Вalestrini

    Несмотря на простоту станка, он позволяет создавать невероятно сложные узоры. Он может иметь мини или полноразмерное исполнение.

    Оборудование позволяет совершать разные фрезерные работы с использованием твердосплавного и быстрорежущего инструмента. Может наносить резьбы. Станки используются в мелко- и крупносерийном производстве. Могут работать в 3д режиме, при наличии соответствующей оснастки, ЧПУ. Большой популярностью пользуются модели Дупликарвер.

    Станок позволяет создавать:

    Процесс дублирования изделий на фрезеровочном станке

    Также оборудование может использоваться для:

    • сверления отверстий под металлические петли, рукоятки, шпингалеты, замки;
    • изготовления рамок для зеркал;
    • каналов разного размера на профилях.

    Фрезерный станок по дереву Дупликарвер позволяет фрезеровать криволинейные детали способом копирования по шаблону, с которого выполняется копирование формы будущего изделия. Благодаря применению шаблонов исключается влияние так называемого человеческого фактора, поэтому готовые изделия имеют идентичную форму. Во многом это обеспечивает ЧПУ.

    В работе может использоваться не только шаблонный образец, последующие изделия могут изготавливаться по образцу первого. Чтобы увеличить точность, станок стоит дополнить копирующим устройством, называемым пантографом.

    Он может иметь разную конструкцию, однако обладает важной функцией – точная передача вдоль профиля движения копирующей головки режущему устройству. Поэтому достигается высокая точность резьбы, при ее нанесении.
    к меню

    2 Конструкция станка

    Фрезерный станок Дупликарвер использует в работе режущий твердосплавный инструмент – фрезу. Она воспроизводит на изделии поверхность или контур копира.

    Станок токарно-фрезерный по дереву с копиром ТФС-1550

    Это задающее устройство станка обладает гидравлической, механической и пневматической связью с системой слежения, отвечающей за направление фрезы. С одной стороны она действует на усилительное устройства, с другой – оказывает воздействие на исполнительный орган.

    Копиром выступает плоский шаблон, контурный чертеж, эталонная деталь, пространственная модель. Копировальное устройство – фотоэлемент, палец, ролик или щуп. Образцам

    criptopia.ru

    Копировально фрезерный станок по дереву своими. Пантограф для фрезера своими руками чертежи

    В наше время часто возникает необходимость в создании копии какого-то предмета. Для этих целей на современных предприятиях используются специальные копировальные станки, форма которых максимально соответствует нужному образцу. Такие фрезерные копиры дают возможность изготавливать разнообразные по своей сложности и форме детали. При этом оборудование должно за короткое время осуществлять обработку и изготовление требуемого элемента.

    Заводской или самодельный станок?

    Современный рынок предлагает приобрести фрезерно-копировальные станки различного уровня сложности и конструкции. Но не всегда есть возможность сделать такую покупку, да и стоимость такого оборудования по дереву является довольно ощутимой. Именно поэтому в народных умельцев часто возникает вопрос о самодельном фрезерно-копировальном станке, изготовление которого по сравнению с самостоятельной сборкой является менее затратным. Сейчас в случае наличия соответствующих чертежей, материалов и навыков такое оборудование можно изготовить и своими руками.

    Понятно, что такая разновидность самодельной техники по своим параметрам и удобству в использовании не может конкурировать с оборудованием заводского производства. Но при надежном исполнении со станком, сделанным своими руками, можно изготавливать достаточно высококачественные копии определенных предметов из дерева.

    Следует сразу же отметить, что устанавливать копировальное оборудование на заводской практически невозможно, поскольку это подразумевает кардинальное переоборудование всего станка.

    Именно поэтому сделать своими руками копировальный станок по дереву можно только «с нуля», воспользовавшись системами тяг, электрического двигателя и специального патрона, в котором будет удерживаться фреза, осуществляющая обработку заготовки.

    Из чего состоит копировальный фрезерный станок?

    Конструкций самодельного оборудования такого назначения существует в наше время довольно много в зависимости от используемого чертежа и задач, которые будут выполняться на этой технике. Типичный копир для дерева состоит из таких основных элементов:

    • подходящая по размерам рабочая поверхность;
    • несущая рама;
    • устройство для установки фрезера.

    Фрезерную головку нужно оборудовать передаточным механизмом с электродвигателем, которые смогут обеспечить несколько скоростей работы самодельного фрезерно-копировального станка по дереву.

    Большое количество народных умельцев, которые своими руками сделали такой станок по чертежам, отмечают, что в результате копирования готовая деталь имеет достаточное количество изъянов. Они появляются во время смены направления работы фрезы, дрожании и вибрациях всей конструкции. Кроме того, несоответствия также происходят и из-за искривления обрабатываемой детали, которая возникает при увеличении внутреннего напряжения в результате выработки деревянной заготовки.

    Исключить вероятность возникновения определенных недочетов в процессе изготовления самодельного станка практически нереально. Чтобы свести их к минимуму, своими руками рекомендуется производить не универсальные, а узкопрофильные станки, на которых можно будет изготавливать и копировать детали какого-то одного определенного типа.

    Особенности самостоятельного создания копира

    Таким образом, копировально-фрезерные станки при изготовлении своими руками необходимо оптимизировать под обработку конкретных деталей, которые будут на нем производиться. В противном же случае могут возникать различные побочные эффекты, которые зачастую очень трудно исправить.

    Довольно важным фактором, который обязательно необходимо учитывать при собственноручном изготовлении станка-копира – это его размеры и общий вес. Чем большие изделия на нем будут обрабатываться, тем массивнее должна быть вся конструкция. Это даст возможность оборудованию поглощать вибрации, которые возникают в процессе работы фрезы. Направляющие оси нужно делать так, чтобы они обладали значительным запасом прочности, не прогибаясь при повышенных нагрузках.

    Оптимальные свойства копировально-фрезерного станка по дереву при изготовлении его своими руками можно подобрать опытным путем, так как это зависит от конструкции оборудования и целей, в которых оно будет эксплуатироваться.

    Что нужно учитывать при разработке станка?

    Создавая чертеж копировального станка по дереву и конструируя его, необходимо делать все в зависимости от деталей, которые будут изготавливаться на нем. Так, чтобы фрезеровать длинные заготовки или выполнять граверные работы требуются совершенно разный способ закрепления заготовок и тип рабочего стола.

    Также от изготавливаемых и копируемых на станке деталей зависит и необходимая для качественной работы мощность электрического двигателя, который обеспечивает вращение фрезы. Но в большинстве случаев для обработки деталей из дерева бывает достаточно 150-220 Вт двигателя постоянного тока.

    Чтобы обеспечить максимальную точность копирования деталей, устройство, удерживающее фрезер и копирующий щуп должны как быть как можно прочнее закреплены между собой. Вместе с этим их плоскости вместе с высотой над рабочей поверхностью должны совпадать в полной мере.

    Созданная жесткая конструкция должна быть установлена на поверхности стола таким образом, чтобы была она имела возможность перемещаться в горизонтальной и вертикальной плоскостях.

    Таким образом, самостоятельно сделать копировальный станок для изготовления разнообразных деталей из дерева не очень сложно, поэтому справиться с такой работой могут многие. Но нужно помнить, что в случае изготовления подобного оборудования своими руками оно подойдет только для производства изделий какого-то определенного типа. В противном же случае подойдет только современное универсальное оборудование заводского производства.


    Все фото из статьи

    Токарно-копировальный станок по дереву – станок, который широко используется при заводской деревообработке для тиражирования изделий определенной конфигурации, соответствующей заданному образцу. Это оборудование позволяет обрабатывать любые детали с высокой точностью и скоростью. Однако производственные станки с их крупными габаритами затруднительно будет расположить в небольшой частной мастерской.

    Копировальное оборудование в деревообработке

    Многие любители столярного дела, постепенно расширяя свою инструментальную базу и совершенствуя навыки, приходят к мысли собрать копировальный токарный станок по дереву своими руками. Ведь с помощью этого устройства возможно изготовить точную копию любой детали мебели и выполнит реставрационные работы.

    Примечание!
    В большинстве случаев, конечно, основной фактор, побуждающий людей «изобретать велосипед», является высокая цена на готовое фабричное изделие.

    Принцип работы на копировальном станке для древесины довольно прост:

    • Заготовка необходимого размера зажимается в горизонтальном положении .
    • Запускаем устройство , принуждающее заготовку вращаться вокруг своей оси.
    • В свою очередь, также подвижный резец снимает лишнюю древесину, превращая болванку в изделие нужной формы .

    Конструктивно копировальное устройство для токарного станка по дереву представляет собой целый ряд деталей, соединенных друг с другом, так что поработать будет над чем.

    Собственноручная сборка оборудо

    www.girrya.ru

    Мир самоделок - Самодельный пантограф

    Довольно часто требуется увеличить (или уменьшить) в несколько раз какой-либо рисунок, чертеж или схему. Например, в журнале вам понравились узоры для выжигания. Но в журнале они обычно даются в уменьшенном виде, так что приходится их увеличивать до нужных размеров самостоятельно либо вручную «методом клеток», либо с помощью приборов: эпидиаскопа, или пантографа (копира).

    Пантограф (название происходит от двух греческих слов (pantos) – все и qrapho – пишу) – прибор в виде раздвижного шарнирного параллелограмма для перерисовки рисунков, чертежей, схем в другом (увеличенном или уменьшенном масштабе). Основными достоинствами этого прибора являются простота конструкции и достаточно высокая «точность» скопированного изображения. К сожалению, пантограф пока не нашел еще должного признания у самодеятельных художников и других рукастых почитателей декоративно-прикладного искусства.

    Самодельный пантограф (копир).
    В продаже сейчас отыскать пантографы (копиры) промышленного производства очень трудно. К тому же линейки таких пантографов относительно малы, причем они изготовлены из металла, что не делает прибор достаточно удобным. Так что сам Бог велел сделать для себя пантограф (копир) с деревянными длинными линейками.
    Пантограф достаточно высокого качества может сделать своими руками каждый желающий, при условии соблюдения точных размеров всех деталей.
    .

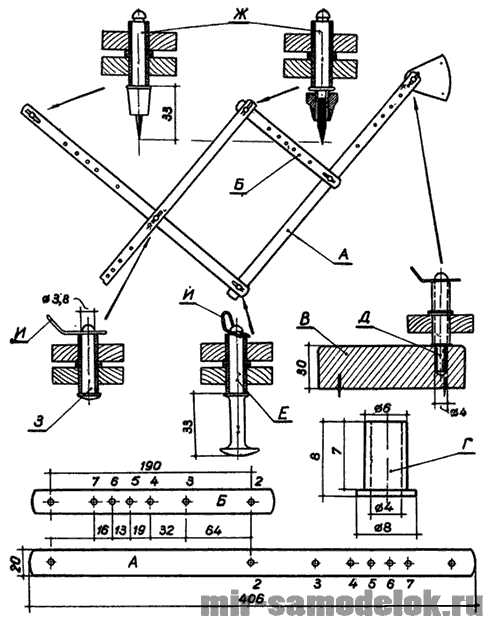

    Конструкция самодельного пантографа (копира), которую мы хотим предложить вашему вниманию, состоит из четырех рычагов-линеек (трех длинных и одного короткого), в которых в определенном порядке просверлены отверстия для закрепления осей. В отверстия линеек вставлены латунные втулочки.
    Оси механизма пантографа различной конструкции, две центральные оси представляют собой шпильку со шляпкой. Оси для крепления грифеля (копира) и следящего стержня сделаны наподобие устройства для зажима грифеля в ножке циркуля. В качестве следящего стержня желательно использовать пластмассовый наконечник. Такой наконечник не портит оригинала и обеспечивает хорошую мягкость скольжения. Одна ось (крайняя) с пяточкой, на которую опирается механизм пантографа, и, наконец, ось, закрепляющая весь механизм на бобышке-основании.
    Все оси имеют в верхней части кольцевую проточку, служащую для закрепления проволочной шпильки-зажима.
    Бобышка — металлическая. Снизу в бобышку вделаны три жала (патефонные иголки), позволяющие легко фиксировать основание на чертежной доске.
    Линейки лучше всего делать пластмассовыми, например, из оргстекла (плексигласа), толщиной 5 мм. Наиболее ответственной операцией является разметка и сверление отверстий в линейках, поэтому к ней нужно отнестись с особым вниманием. Чтобы обеспечить высокую точность и соосность отверстий, достаточно произвести разметку на одной линейке, сложить все линейки в пакет и просверлить по размеченной линейке отверстия во всех линейках за один прием. Диаметр отверстий старайтесь делать таким, чтобы втулочки входили в них плотно, с небольшим натягом.
    Втулки вытачиваются из латуни по размерам, данным на рис. 2. Оси — стальные. Длина осей находится в прямой зависимости от длины втулки. Проволочные шпильки-зажимы согните из стальной проволоки диаметром 1,2—1,5 мм.
    Бобышку-основание можно сделать из алюминиевого блока толщиной 39 мм. В нижней пласти бобышки в глухие отверстия заделайте кернением три иголки (можно от патефона), так, чтобы их острие выходило на 2—3 мм.

    Спецификация деталей самодельного пантографа

    Буквенное обозначение деталиНаименование деталиКоличествоРазмеры в мм
    ДлинаШиринаТолщина
    А Линейка большая 3 406 20 5
    Б Линейка малая 1 220 20 5
    В Основание (бобышка) 1 60 40 30
    Г Втулочка 12 8 Ø8
    Д Ось фиксирующая 1
    Е Ось-опора с пяткой 1
    Ж Ось копира (оригинала) 2
    З Ось средняя 2
    И Шпилька-зажим 6 1,2—1,5


    Когда все детали будут готовы, соберите механизм пантографа. При сборке и подгонке деталей старайтесь добиться легкости движения всех звеньев механизма, для чего их трущиеся поверхности можно слегка смазать.
    Заключительной операцией изготовления самодельного пантографа своими руками является маркировка отверстий на линейке, согласно которой легко будет выбрать масштаб увеличения (уменьшения) копии.
    Соответствие маркировки с получающимися размерами обязательно проверьте опытным путем.

    Как же работают с пантографом (копиром)?

    Прежде всего на столе крепят в какой-то точке полюс (иглу) пантографа. Рисунок, с которого требуется снимать копию, располагают там, где находится шпиль, а чистый лист бумаги – под карандашом. Далее шпиль проводим по всем линиям рисунка, при этом карандаш автоматически вычерчивает увеличенный рисунок на бумаге. А если надо изобразить рисунок в уменьшенном виде, придется применять местами шпиль и карандаш, что при наличии гильз совсем нетрудно.
    Обычно при работе с пантографом рука рисующего ведет шпиль по линиям узора. В таком случае на линейке рядом с карандашом придется укрепить груз (гайку, свинцовую пластинку), чтобы карандаш прижимался к бумаге. Но можно вести копирование и по-другому. А именно, вести рукой не шпиль, а карандаш, следя при этом за правильным ходом отметчика по линиям узора. В этом случае груз на линейке, понятно, не понадобится.

    И еще несколько практических советов.
    Если оригинал, с которого снимается копия, имеет слишком большие размеры и пройтись шпилем по всем его линиям за один раз не удается, просто переставьте иглу на новое место и продолжайте работу.
    При увеличении (или уменьшении) рисунка или чертежа прямые линии и окружности обычно получаются некачественными. Поэтому придется исправить подобный брак с помощью линейки и циркуля.
    Известно, что достаточно хорошая точность копии обеспечивается при увеличении оригинала не более, чем в 2...3 раза. Поэтому при необходимости увеличить рисунок в 4 раза лучше сначала укрупнить оригинал в 2 раза, а затем уже полученную копию снова увеличить в 2 раза.
    Размеры линеек пантографа не возбраняется изменить, сделав меньше, например. В этом случае метод расчета мест положения отверстий на линейках остается прежним, то есть длину рабочей части линейки придется делить на коэффициент увеличения.

    mir-samodelok.ru

    особенности копировально-фрезерного станка по дереву

    Содержание: [скрыть]

    1. Сфера применения
    2. Функциональные особенности
    3. Типы оборудования
    4. Можно ли создать копировально-фрезерное устройство самостоятельно?

    Фрезерные станки с возможностью копирования незаменимы там, где необходимо изготовить детали в полном соответствии с имеющимся шаблоном. При этом оборудование одинаково справится с производством небольшой или внушительной партии изделий из дерева. Так же, как и фрезерный станок с ЧПУ, это устройство применяется при крупносерийном производстве, поэтому оно популярно как в частных мастерских, так и на крупных деревообрабатывающих комбинатах. Копировально-фрезерные агрегаты способны выдать изделие, по форме и размеру полностью соответствующее исходному образцу, что достигается путем автоматического перемещения фрезы по заданной траектории. Главное достоинство, которым обладает копировально-фрезерный аппарат, − высокая скорость обработки деталей независимо от размера и конфигурации.

    Сфера применения

    Копировально-фрезерный станок, также известный в профессиональной среде как дупликарвер, в одинаковой степени применяется для изготовления объемных или плоских предметов из дерева, а его функционирование схоже с работой оборудования, укомплектованного системой ЧПУ. Отдельные образцы дают возможность обрабатывать заготовки из древесины с применением копира, представляющего из себя объемную модель.

    Часто используемый в столярной сфере гравировальный станок, включающий в свою конструкцию копировальный механизм, принято использовать для решения следующих задач:

    • нанесение всевозможных надписей, логотипов и криволинейных контуров;
    • художественная резьба по дереву;
    • гравировка фасонных профилей;
    • формирование узоров и граней на разных плоскостях.

    Учитывая то, что копировальные фрезерные станки легко справляются с созданием декоративных деталей сложной конфигурации, такое оборудование часто встречается в мебельном производстве.

    Функциональные особенности

    Конструкция и начинка копировально-фрезерного станка позволяют добиться высокой скорости работ при обработке даже сложных деталей. Главный элемент таких агрегатов − фреза. Режущий инструмент, помимо формирования деревянных деталей, также применяется при работе с металлическими изделиями. Фреза вырезает необходимую деталь по контуру или поверхности, которые изначально задает копировальный механизм. Коммуникация между режущим элементом и системой контроля над корректным выполнением процесса здесь происходит с помощью гидравлики и пневматики. Чаще всего бытовые станки по дереву этого типа снабжены механической системой подачи заготовки и управления узлами конструкции.

    В качестве копира применяют плоский шаблон, предварительно созданная эталонная модель, всевозможные контурные чертежи или фотоэлементы, а образец выбирают в зависимости от производственных особенностей или по желанию мастера. Шаблонные образцы изготавливают из любого материала, будь то пластик, дерево или металл. Ориентируясь на требования современной столярной сферы, многие производители комплектуют копировально-фрезерные станки устройством ЧПУ, что превращает агрегат в универсальное устройство. Копировально-фрезерный станок функционирует по следующему принципу: устанавливается шаблон, к которому подсоединяется контроллер, и посредством коммуникационного механизма передаются заданные параметры фигуры к режущему элементу.

    Типы оборудования

    В зависимости от вида привода, установленного на станок, оборудование делят на следующие типы:

    • пантограф по дереву для фрезерования, демонстрирующий двух или трехмерную работу;
    • универсальный пантограф с поворотным рукавом, который в большинстве случаев устанавливается в вертикальном положении;
    • станок для ускоренной обработки заготовок с несколькими шпинделями;
    • устройство с механической, гидравлической или электронной подачей;
    • станок с фотокопировальной установкой, задающей траекторию движения фрезе.

    Также копировально-фрезерные станки классифицируются по степени автоматизации рабочего процесса, и чем больше дополнительных опций присутствует в той или иной модели, тем выше ее ценник. Стоит отметить, что шаблонный метод резки древесины изначально подразумевает автоматическое соблюдение траектории движения резака, поэтому установка ЧПУ здесь абсолютно не обязательна и, скорее, является данью новым технологиям, зарекомендовавшим себя как наиболее эффективные.



    Можно ли создать копировально-фрезерное устройство самостоятельно?

    Сегодня на рынке столярного оборудования нет недостатка в станках, однако их достаточно высокая стоимость не всегда позволяет приобрести такой агрегат домашнему мастеру. Окупится устройство при его интенсивном использовании не ранее чем через 5 лет, да и то в промышленных масштабах. Теперь, когда вы ознакомились с характеристиками пантографов и знаете, что это такое и где применяется, можно попытаться самостоятельно изготовить копировально-фрезерный станок. Разумеется, устройство кустарного производства уступает в части производительности заводским образцам. Также мастера не рекомендуют переделывать обычный фрезер в копировальный агрегат, а советуют собирать с нуля.

    Перед тем как сделать станок, подбирают подходящую схему его сборки, как правило, включающую несколько обязательных элементов:

    • рабочую поверхность;
    • опору стола;
    • фрезерную головку.

    Смена режима фрезерования здесь осуществляется путем регулировки высоты столешницы. Фрезерная головка приводится в движение электрическим приводом, при этом оборудование нередко снабжается регулятором скоростей. Пантографы могут изготавливаться из дерева, хотя такой вариант не будет отличаться высокой точностью работы из-за петельного соединения отдельных элементов, для которого характерен люфт. Что касается металлических чертежных станков, то они могут функционировать в различных масштабах, однако не справляются с изготовлением объемных изделий.

    К сожалению, фрезерование на самодельном копировальном станке не всегда позволяет получить идеально точные размеры детали, к тому же готовое изделие может иметь существенные изъяны. Такие негативные последствия в первую очередь обусловлены вибрацией рабочей поверхности, которую практически невозможно нейтрализовать. Также не всегда удается избежать различных огрехов в момент смены направления движения резака. Ко всему прочему здесь имеет место внутреннее напряжение деревянной заготовки, что приводит к ее искривлению.

    Беря во внимание недостатки самоделки, единственным существенным достоинством которой является доступная цена комплектующих, рекомендуется прибегать к ее помощи исключительно для создания однотипных деталей в рамках узкопрофильного производства.

    derevo-s.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
