Прецизионные упоры могут также включать в себя микрорегулировку или циферблатный индикатор. Упоры позволяют вырезать канавки, корпуса и углубления на одинаковую глубину, особенно если вы делаете несколько проходов. Помните, что во избежание перегрузки фрезера и инструментов делайте глубокие пропилы, выполняя серию более мелких проходов, чтобы достичь полной глубины.

Существует несколько способов установки ограничителя глубины в зависимости от того, что вы делаете.

Несмотря на то, что этот метод является быстрым и простым для большинства ситуаций, он не является слишком точным, и существуют альтернативы, в которых установка глубины является более важной, например, при вставке чего-то вроде петли. В этом случае используйте кусок самого материала вкладыша в качестве прокладки между стержнем и турелью.

В качестве альтернативы можно перевернуть фрезер и с помощью линейки или шаблона установить, насколько далеко выступает фреза, регулируя ее погружным действием. Заблокируйте на требуемой глубине, а затем зафиксируйте стержень ограничителя глубины в этом положении.

Самый простой способ — поставить фрезер на плоскую поверхность и погрузить его вниз до тех пор, пока фреза не коснется поверхности, а затем заблокировать механизм погружения. Теперь опустите стержень ограничителя глубины, пока он не коснется одного из шпинделей упора револьверной головки, в идеале самого нижнего. Обратитесь к шкале на корпусе фрезера, прежде чем поднять стержень на требуемую глубину резания и зафиксировать его на месте с помощью ручки. Освободите погружной фиксатор и дайте фрезеру вернуться в нормальное исходное положение.

Всегда делайте пробный пропил в куске обрезков, если настройка имеет решающее значение, или рассмотрите возможность установки устройства точной регулировки, которое позволит очень точно контролировать глубину за счет обхода погружного действия и эффективно обеспечит всю точность фрезера с фиксированным основанием . Обычно продаваемые в качестве аксессуара, большинство этих точных регуляторов заменяют стержень ограничителя глубины и ввинчиваются непосредственно в один из шпинделей револьверной головки, хотя некоторые из них встроены в плунжерную колонку.

Когда погружной фиксатор отпущен, они позволяют очень контролируемо завинтить корпус, но не забудьте заблокировать его, когда достигнете требуемой настройки, поскольку вибрация во время резки может привести к отвинчиванию регулятора.

Точное приспособление, подобное этому, жизненно важно, если вы работаете с перевернутым фрезером под столом или со многими приспособлениями, такими как ласточкин хвост, где посадка соединения зависит от мельчайших настроек глубины резания.

Ограничитель револьверной головки позволяет выполнять серию пропилов на заданной глубине. Это особенно полезно, если вам нужно сделать очень глубокий разрез и вы хотите разделить его на серию промежуточных более мелких проходов.

Использование трехпозиционного упора револьверной головки

После установки упоров револьверной головки порядок их использования следующий: например, для паза 9 мм.

Шаг 1.

Установите упоры револьверной головки с одинаковым шагом (т.е. 3 мм или как требуется). Опустите кончик фрезы на рабочую поверхность и установите стержень глубины на расстояние 3 мм выше верхнего упора.

Шаг 2.

Погружной рез до первого упора (3 мм) и фрезерование до завершения пропила на эту глубину.

Шаг 3.

Поверните револьверную головку до центрального упора и прорежьте заготовку на заданную глубину (т.е. общая глубина пропила 6 мм).

Шаг 4.

Поверните револьверную головку до самого нижнего упора и обрежьте заготовку на эту глубину (т.е. общая глубина реза 9 мм).

Шаг 5.

Чтобы выполнить резку на большую глубину, установите фрезу на дно разреза и втяните ограничитель глубины. Поверните револьверную головку до верхнего упора и установите стержень на требуемую глубину (например, 3 мм). Повторяйте шаги со 2 по 4, пока не будет достигнута необходимая глубина резания.

Наконечник

Используйте две прямые фрезы Trend CraftPro с метрической шкалой, выгравированной вдоль корпуса фрезы, для облегчения настройки глубины

Револьверная головка вращается на «щелчковых упорах», чтобы выровняться под стопорным стержнем для каждого прохода. Однако каждая башня регулируется независимо друг от друга. Для регулировки просто ослабьте стопорную гайку, затем закрутите или выкрутите винт с помощью отвертки, а затем снова закрепите его контргайкой. Иногда вы не всегда хотите втягивать фрезу обратно в основание фрезера, особенно если она находится в фиксированном положении с точной регулировкой. Но не кладите фрезер на стол с открытой фрезой, так как это потенциально опасно и может повредить как вас, так и фрезу, особенно если вы не дождетесь, пока фреза остановится первой.

Вам понадобится что-то, чтобы удерживать фрезер в безопасном вертикальном положении между пропилами. Обратите внимание на наш Router Pod, который идеально отвечает всем требованиям. Используйте это, чтобы убедиться, что и вы, и резак всегда защищены, скоро он станет одним из ваших самых полезных аксессуаров для фрезера!

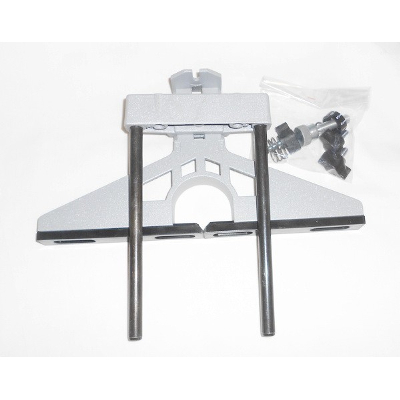

Использование бокового упора

Все фрезеры поставляются с боковым упором, который необходим для обработки канавок и молдингов по прямой линии, либо на кромке, либо параллельно ей.

Он крепится к фрезеру с помощью двух направляющих стержней, хотя на некоторых небольших станках может использоваться только один. Грубая регулировка ширины осуществляется путем скольжения по стержням с последующей фиксацией на месте с помощью ручек.

Боковые упоры обычно снабжены пластиковыми накладками с прорезями, позволяющими закрыть зазор между их концами и резаком. Если сделать этот зазор как можно более узким, это снизит любой риск затягивания упора с обоих концов реза, но оставьте зазор не менее 3 мм, чтобы стружка могла свободно счищаться вокруг фрезы.

Как и в случае контроля глубины, вы можете добавить регулятор для более точной настройки (i), измеряя расстояние от упора до фрезы стальной линейкой (ii).

Максимальное расстояние, на котором можно выполнить рез от края заготовки, определяется длиной направляющих стержней. Это расстояние можно увеличить, заменив более длинные стержни, и некоторые производители предлагают это в качестве опции. Однако, если длина становится чрезмерной, они имеют тенденцию чрезмерно изгибаться, и фреза начинает отклоняться от линии.

Ваш первый шаг

Чтобы ознакомиться с применением фрезера, сначала сделайте простую канавку прямым сверлом.
Убедитесь, что маршрутизатор отключен от источника питания.
После установки насадки и настройки глубины резания вставьте боковой упор и отрегулируйте его в соответствии с положением требуемой канавки.
Закрепите заготовку и убедитесь, что нет препятствий и все ручки закреплены.
Убедитесь, что фрезер НЕ включен и фреза может свободно вращаться.
Подключите маршрутизатор к сети и положите его на компонент боковой направляющей к краю.
Включите и дайте маршрутизатору разогнаться до полной скорости.
Отпустите фиксирующую рукоятку (или ручку) и погрузитесь на первую настройку глубины.
Немедленно направьте маршрутизатор в указанном направлении. Поддерживайте постоянную скорость подачи, слегка надавливая в направлении, как показано на рисунке.

Направляющая втулка

Шаблонная направляющая втулка используется вместе с шаблоном, когда операция фрезерования повторяется или имеет сложную форму. Шаблон вырезается из МДФ толщиной 1/4 дюйма, фанеры или пластика до нужной формы. Затем шаблон крепится к верхней части заготовки. Направляющая втулка устанавливается в основание фрезера. Выбирается долото такого диаметра, которое будет проходить через центр втулки, оставляя достаточный зазор.

Затем фрезер можно провести вокруг шаблона, чтобы воспроизвести форму шаблона. Важно, чтобы материал, используемый для шаблона, был толще выступающей направляющей втулки.

Трамблер для балки

Трамблер для балки используется для точного фрезерования кривых или окружностей. Трамблер вставляется в основание фрезера и регулируется в соответствии с радиусом необходимого изгиба.
Фрезер подается против часовой стрелки, при этом на штифт оказывается постоянное давление, чтобы предотвратить его перемещение.

Направляющая для обрешетки

Направляющая с помощью направляющей для обрешетки или зажима аналогична направляющей с помощью бокового упора.

Этот метод подходит, если край заготовки не прямой или не очень ровный, или просто направляющие стержни бокового упора слишком короткие. Используется стандартная техника и боковое давление, чтобы фрезер не отклонялся от рейки.

Хвостовик
В отличие от сверл, они изготавливаются с жесткими допусками, чтобы соответствовать размеру цанги.

Фланец хвостовика
Для придания прочности биту. Всегда следите за тем, чтобы бита не цеплялась в этот момент.

Круглая конструкция с защитой от отдачи
Биты изготовлены в соответствии с европейским стандартом безопасности EN847-1/2, что гарантирует использование качественных материалов, а также сбалансированность и круглую форму инструментов для снижения травм пользователя.

Наконечник из карбида вольфрама
Наконечники из карбида вольфрама припаяны к стальному корпусу и отшлифованы под определенным углом для эффективной резки на высоких скоростях.

Направляющая шарикоподшипника
Подшипники устанавливаются на долота с помощью винта с внутренним шестигранником, чтобы зафиксировать их на месте. Биты с направляющими подшипниками самостоятельно перемещаются по шаблонам или изогнутым заготовкам, тем самым упрощая работу по обработке кромок.

Длина хвостовика

Всегда вставляйте в цангу как можно большую часть хвостовика и не менее трех четвертей длины хвостовика, чтобы снизить вероятность отклонения фрезы под нагрузкой. Это, в свою очередь, предотвратит повреждение цанги, уменьшит износ и нагрузку на подшипники фрезера и предотвратит вероятность поломки хвостовика.

Не допускайте контакта конца фрезы с внутренним концом выемки в якоре, см. схему A. Всегда оставляйте зазор 1-2 мм, чтобы предотвратить ударное воздействие, которое может привести к выскальзыванию фрезы из цанга. Убедитесь, что цанга не зацепилась за перепончатый фланец фрезы (изгиб между корпусом фрезы и хвостовиком).

Никогда не зажимайте короткую часть хвостовика в цанге, чтобы «подвесить» фрезу для получения дополнительной длины. Никогда не используйте цанговые переходники для увеличения длины хвостовика.

Сопутствующие товары

Маршрутизатор | Руководство по инструментам | Общая деревообработка

Общие руководства

Иззи Бергер 1 мая 2018 г. 26 января 2023 г.

Фрезерный рубанок используется для уточнения резов, выполняемых стамесками, пилами или машинами. При использовании лезвие режет так же, как долото, но лезвие фиксируется внутри деревянного или металлического корпуса и имеет механизм регулировки, превращающий его в настоящий рубанок.

Использование

Фреза используется для точного выравнивания углублений, например, для размещения петель или соединений. Это может помочь выровнять поверхности и сделать их параллельными соседней поверхности. Это означает, что фрезер может очень помочь в создании точных соединений. Он часто используется после долбления и пиления, поскольку фрезер не справляется с удалением большой массы древесины, а скорее доводит поверхность, близкую к ровной, до гладкой и точной конечной глубины.

Пол Селлерс иногда использует рубанок в качестве импровизированного шаблона для разметки. Используя один и тот же инструмент, он гарантирует, что окончательная глубина резания будет точной, что исключает возможность установки разметочного калибра и фрезера по-разному.

Терминология

• Резка железа – В фрезерном станке это стальное лезвие в форме стопы. Они бывают разных форм и размеров
• Ограждение – соединяется с нижней стороной, может быть двухсторонней (квадратной и закругленной)

Типы фрез

• Деревянные
• Литой металл

Части плоскости маршрутизатора

• Без выделения
• с выделением
• Части

● Режущий железо (лезвия)

◎ Sole (плоскость)

● runting

◎ Sole (плоскость)

● Knob

◎ Sule (плоскость)

● Knob

◎ Sule (плоскость)

● Knob

◎. Регулятор глубины

● Квадратный стопор с предварительной установкой

● Установочный винт для квадратного стопора с предварительной установкой

● Ограничитель, установочный винт упора, шайба

● Винт фиксации глубины

• Настройка Перед тем, как использовать рубанок, важно убедиться, что передняя кромка режущего инструмента, передняя кромка, параллельна фактической подошве рубанка, так как перед использованием его может потребоваться откорректировать, выровнять и отполировать. (Пол иногда называет этот процесс инициализацией). Этот процесс…

  Подробнее

• При использовании рубанка фрезера и удалении материала на определенную глубину вы можете использовать долото для удаления основной части материала, а затем пройтись по нему фрезером, или вы можете постепенно изменять глубину фрезера до тех пор, пока не будет установлена ​​окончательная глубина . Снятие объемной галереи: Хоть и привык к уровню…

  Подробнее

• Пол порекомендовал бы вам сделать свой собственный фрезерный самолет. Он говорит, что «это так же легко сделать, как коробку с ласточкиным хвостом». Видео и технические чертежи доступны на мастер-классах по деревообработке. Металлическую фурнитуру можно приобрести в Rokesmith, нашей платформе для продажи физических продуктов за 35 фунтов стерлингов (плюс НДС и стоимость доставки). Мы отправляем по всему миру. Если вы не…

  Подробнее

• Фрезерный рубанок используется для уточнения резов, выполняемых стамесками, пилами или машинами. При использовании лезвие режет так же, как долото, но лезвие фиксируется внутри деревянного или металлического корпуса и имеет механизм регулировки, превращающий его в настоящий рубанок. Использование Маршрутизатор используется…

  Подробнее

Чтобы узнать больше об этом, мы рекомендуем следующее из блога Пола: Veritas Router Plane
