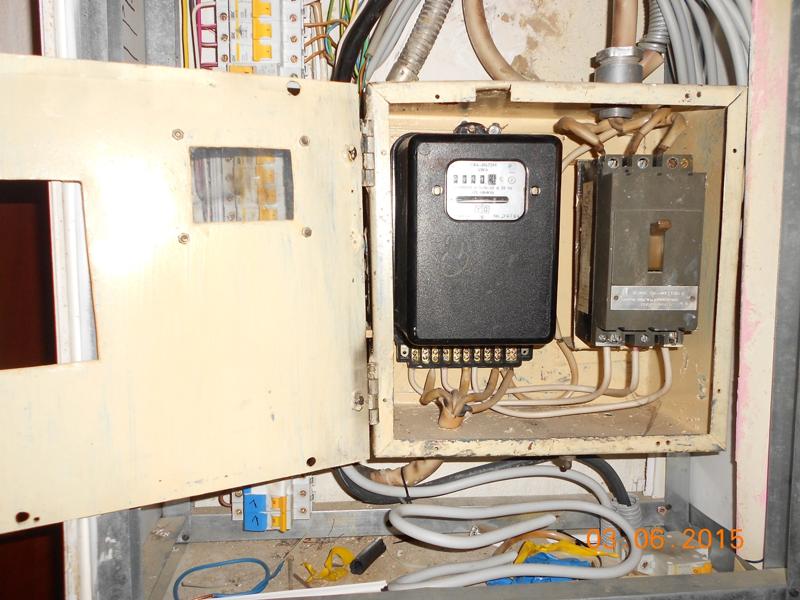

СЧЕТЧИКИ ЭЛЕКТРИЧЕСКИЕ типов СА3-И670М, СА3У-И670М, СА4-И672М, СА4У-И672М, СР4-И673М, СР4У-И673М, СА3-И677, СА4-И678, СР4-И679 |
Общие сведения Счетчики представляют собой электроизмерительные приборы индукционной системы и предназначены для учета активной энергии переменного тока номинальной частотой 50 Гц. Структура условного обозначения СА3У-И670М: Условия эксплуатации Температура окружающего воздуха от 0 до 40°С.   На стенах или щитах, не подверженных вибрации, на высоте от пола 1,4-1,7 м.   Рабочее положение счетчиков в пространстве вертикальное, допускается отклонение от рабочего положения не более 1°.   Счетчики в процессе эксплуатации подлежат периодической государственной поверке. Поверка производится в соответствии с требованиями ГОСТ 8.259-77.   Монтаж, демонтаж, ремонт, поверка и клеймение счетчика должны производиться только специально уполномоченными организациями и лицами.   Счетчики типов СА3-И677, СА4-И678 и СР4-И679 соответствуют требованиям ТУ 25.01.392-75, а счетчики типов СА3-И670М, СА3У-И670М, СА4-И672М, СА4У-И672М, СР4-И673М и СР4У-И673М – требованиям ТУ 25.  01.172-75.Нормативно-технический документ ТУ 25.01.392-75,ТУ 25.01.172-75 Технические характеристики Тип, класс точности, подключение, номинальные ток и напряжение
счетчиков активной энергии представлены в табл. 1, а реактивной
энергии – в табл. 2. Табл. 1 Табл. 2   Потребляемая мощность при номинальном напряжении и номинальной частоте ни в одной из цепей напряжения не превышает значений, представленных в табл. 3.    Табл. 3 Максимальный ток, % номинального: для счетчиков, подключаемых через трансформаторы тока – 125 при номинальных токах 5, 10, 50 А – 200 при номинальных токах 20 и 30 А для счетчиков непосредственного включения – 250 Самоход диска счетчиков при отсутствии тока в последовательной цепи и при любом напряжении от 80 до 110% номинального – Отсутствует Масса, кг, не более: СА3-И670М, СА3У-И670М – 2,7 СА4-И672М, СА4У-И672М, СР4-И673М, СР4У-И673М – 3,2 СА3-И677 – 3,1 СА4-И678, СР4-И679 – 3,9   Систематическая составляющая относительной погрешности Dс счетчиков, нагруженных одинаково в каждой фазе и при симметричном трехфазном напряжении (с отклонением не более 2%), не превышает значений, указанных в табл.  4.    Табл. 4   Гарантийный срок – 1,5 года со дня ввода счетчиков в эксплуатацию.   Гарантийный срок хранения – 0,5 года с момента изготовления счетчиков. Механизм счетчика, расположенный в прямоугольном цоколе, монтируется на литой стойке и закрывается кожухом.   Механизм счетчика состоит из вращающих элементов: двух – для счетчиков СА3-И670М, СА3У-И670М, СА3-И677; трех – для счетчиков СА4-И672М, СА4У-И672М, СР4-И673М, СР4У-И673М, СА4-И678, СР4-И679; подвижной системы с двумя укрепленными на общей оси дисками и счетного механизма. На оси подвижной системы укреплен антисамоходный флажок. Тормозной момент создается двумя постоянными магнитами, регулируется перемещением магнитов к центру диска или от него, для чего необходимо ослабить винты, крепящие магнитный узел, и после регулировки надежно закрепить винты.   Для балансировки вращающих элементов счетчика на каждом из них имеется по два магнитных шунта-регулятора.    Регулировка на малых нагрузках производится регуляторами, имеющимися на каждом вращающем элементе.   Предварительная регулировка внутреннего угла сдвига магнитных потоков в каждом элементе осуществляется разрезанием короткозамкнутых витков.   Универсальные счетчики имеют на лицевой стороне крышки добавочный щиток. На нем при установке счетчика в эксплуатацию наносят коэффициенты трансформации по току КI и напряжению К измерительных трансформаторов, в комплекте с которыми счетчик должен работать, а также наносится коэффициент К, равный произведению КI на К, на который нужно умножить показания счетного механизма, чтобы получить истинную учтенную счетчиком электроэнергию.   Нанесение коэффициента и опломбирование крышки осуществляется организациями и лицами, имеющими на это полномочия.    Счетчики реактивной энергии изготовляются со стопором обратного хода. По требованию заказчика со стопором могут изготовляться счетчики активной энергии. Наличие стопора на счетчике указывается на щитке счетного механизма знаком по ГОСТ 25372-82.   Включать счетчики необходимо в полном соответствии с их номинальными данными и разметкой обмоток, имеющейся как на зажимной коробке, так и на схеме, расположенной на внутренней стороне крышки зажимной коробки, а также соблюдать задаваемую последовательность фаз. Схемы включения счетчиков приведены на рис. 1-12 (Г – генератор, Н – нагрузка). Рис. 1.   Схема непосредственного включения счетчиков типов СА3-И670М и   СА3-И677 с номинальным током до 10 А Рис. 2.   Схема непосредственного включения счетчиков типов СА3-И677 на   номинальный ток свыше 20 А   Схема включения счетчиков типов СА3-И670М, СА3У-И670М и СА3-И677   на номинальный ток до 5 А Рис.   Схема включения счетчиков типов СА3-И670М, СА3У-И670М и СА3-И677   на номинальный ток 5 А через трансформаторы тока и напряжения в   трехпроводную сеть Рис. 5.   Схема непосредственного включения счетчиков типов СА-И672М и   СА4-И672 на номинальный ток до 10 А Рис. 6.   Схема непосредственного включения счетчиков типа СА4-И678 на   номинальный ток свыше 20 А Рис. 7.   Схема включения счетчиков типов СА4-И672М, СА4У-И672М и СА4-И678   на номинальный ток до 5 А через трансформаторы тока Рис. 8.   Схема непосредственного включения счетчиков типа СР4-И673М и   СР4-И679 на номинальный ток до 10 А в трехпроводную и   четырехпроводную сеть Рис. 9.   Схема непосредственного включения счетчиков типа СР4-И679 на   номинальный ток свыше 20 А Рис.   Схема включения счетчиков типов СР4-И673М, СР4У-И673М и СР4-И679   на номинальный ток до 5 А через трансформаторы тока в   трехпроводную сеть Рис. 11.   Схема включения счетчиков типов СР4-И673М, СР4У-И673М и СР4-И679   на номинальный ток до 5 А через трансформаторы тока в   четырехпроводную сеть Рис. 12.   Схема включения счетчиков типов СР4-И673М, СР4У-И673М и СР4-И679   в трехпроводную сеть   Общий вид, габаритные и установочные размеры счетчиков приведены на рис. 13, 14. Рис. 13.   Общий вид, габаритные и установочные размеры счетчиков типов   СА3-И670М, СА3У-И670М, СА4-И672М, СА4У-И672М, СР4-И673М,   СР4У-И673М, СА3-И677, СА4-И678 и СР4-И679 на номинальные токи до   10 А Рис.   Общий вид, габаритные и установочные размеры счетчиков типов   СА3-И677, СА4-И678 и СР4-И679 на номинальные токи свыше 20 А В комплект поставки входят: счетчик с крышкой, техническое описание и инструкция по эксплуатации (1 экз. на партию не более 10 шт.), упаковочная коробка, паспорт для счетчиков, поставляемых в торговлю. Центр комплектации «СпецТехноРесурс» |
4.
10.
14.БЭМЗ полищук доки / Документы КБ141 / ПИСЬМА / ГОССТАНДАРТ / И699ОБЭП
М iнiстэрства прамысловасцi Рэспублiкi Беларусь Адкрытае акцыянернае таварыства “Брэсцкi электрамеханiчны завод” вул. Маскоўская, 202, 224020 г. Брэст Рэспублiка Беларусь тэл. Е-mail: [email protected], http://www.bemzbrest.by р/р BY84АКВВ30127204331711000000 у ф-ле № 100 БАУ ААТ «ААБ Беларусбанк»г.Брэста БИК АКВВВY21100, УНП 200032892, АКПА 07514363 | Министерство промышленности Республики Беларусь Открытое акционерное общество “Брестский электромеханический завод” ул. Московская, 202, 224020, г. Брест Республика Беларусь тел. (0162) 32-19-33, факс (0162) 32-19-09 Е-mail: [email protected], http://www.bemzbrest.by р/с BY84АКВВ30127204331711000000 в ф-ле № 100 БОУ
ОАО «АСБ Беларусбанк»г. БИК АКВВВY21100, УНП 200032892, ОКПО 07514363 |
(0162) 32-19-33, факс (0162) 32-19-09
Бреста26.07.2019 исх. № _______
Справка
Настоящая составлена в том, что ОАО
“Брестский электромеханический завод”
начал производить трехфазные индукционные
счетчики электроэнергии типа И699 с 1999
года (каталожный лист продукции №4979
зарегистрирован 05.11.1999 в РУП «БелГИМ»
прилагается). ОАО «БЭМЗ» трехфазный
индукционный счетчик электроэнергии
типа СА4-И678 не производил. Согласно
реестра средств измерений Республиканского
унитарного предприятия «Белорусский
государственный институт метрологии»
счетчики электрические активной энергии
трехфазные индукционные СА4-И678,
СА4У-И678
имеют: сертификат №1647 , № государственного
реестра
РБ 03 13 0895 01, изготовитель ОАО
“Ленинградский электромеханический
завод”, г. Санкт-Петербург, Российская
Федерация (RU). К настоящей справке
прилагается паспорт на счетчики
электрические активной энергии трехфазны
индукционные СА4-И678, СА4У-И67, производства
ОАО “Ленинградский электромеханический
завод”.
Главный инженер Кременевский А.Г.
26.07.2019
Прошу провести Государственные контрольные испытания счетчиков статических активной электрической энергии однофазных СЭО6011 ТУ BY 200032892.071-2013 и счетчиков статических электрической энергии трехфазных СЭТ7009 ТУ BY 200032892.061-2010 для продления сроков действия этих типов счетчиков в Государственном реестре средств измерений Республики Беларусь.
Работу прошу поручить РУП “Брестский ЦСМС”.
И.о. главного инженера А.Г.Кременевский
Исп. Полищук А.В.
8-0162-32-19-08
