Счетчик ВСХ 15, 20, 25, 32 и 40: Технические характеристики и Паспорт

Если вы являетесь счастливым обладателем загородного дома с колодцем или скважиной, то можно обойтись без приборов учёта потребления воды, а вот при использовании центрального водопровода не обойтись без приобретения и установки специального устройства.

Для чего нужен счетчик ВСХ

Он необходимы для учёта потребления холодной воды. Нормы действующего законодательства не позволяют использовать водопроводную воду без приборов учёта потребления. Во многих случаях такой вариант оплаты жидкости более справедливый, ведь если бы вся стоимость поставленной коммунальным предприятием воды распределялась поровну между жильцами, то экономные граждане переплачивали бы значительные суммы денег.

При таком варианте расчёта также не будут учитываться потери водоканала, произошедшие в результате аварий, что также позволит уменьшить расход денежных средств домовладельцев.

Виды и особенности счетчиков

Если прибор учёта потребления холодной воды будет приобретаться самостоятельно, то для правильного определения типа устройства не обязательно быть экспертом в области измерительной техники. Чтобы подобрать прибор, который идеально справится с возлагаемой на него задачей, достаточно знать несколько основных параметров. В настоящее время в свободной продаже можно встретить следующие модели:

ВСХ-15

Крыльчатый сухоходный счётчик холодной воды, который используется для подсчёта потребления воды. Технические характеристики ВСХ-15:

• Температура измеряемой среды от +5 до +50.
• Максимальное давление – 1,6 МПа_
• Масса – 0,5 кг.
• Диаметр – 15 мм.
• Цена деления – 0,00005 м3.

Максимально возможное потребление при установке счётчика этой марки составляет 3 м3/ч, поэтому, если требуется установить прибор учёта в сельской местности, где потребление жидкости может быть больше указанного, следует подобрать модели устройства с большей пропускной способностью.

Параметр	ВСХ-15
Диаметр (Ду), мм	15
Давление (Ру)	1,6
Высота, мм	75
Ширина, мм	70
Монтажная длина	110
Минимальный расход, м3/ч	0,03
Номинальный расход, м3/ч	1,5
Максимальный расход, м3/ч	3
Тип соединения	Резьбовой
Температурный режим, °С	от +5 до +50
Масса, кг	0,5

ВСХ-20

Эта модель прибора учёта холодной водой также относится к крыльчатому типу, что позволяет максимально точно производить замер расходуемой жидкости. Основными параметрами ВСХ-20 являются:

• Максимальное рабочее давление – 1,6 МПа.
• Температура рабочей среды от +5 до +50 градусов Цельсия.
• Диаметр условного прохода – 20 мм.
• Масса – 0,6.

Эта модель позволяет работать с расходом жидкости до 5 м3/ч.

Параметр	ВСХ-20
Диаметр (Ду), мм	20
Давление (Ру), МПа	1,6
Высота, мм	75
Ширина, мм	70
Монтажная длина	130
Минимальный расход, м3/ч	0,05
Номинальный расход, м3/ч	2,5
Максимальный расход, м3/ч	5
Тип соединения	Резьбовой
Температурный режим, °С	от +5 до +50
Масса, кг	0,6

ВСХ-25

Он обладает увеличенной пропускной способностью, что особенно важно при осуществлении полива огородов, наполнения различных ёмкостей и мойке автомобиля.

Водосчётчика имеет следующие характеристики:

• Максимальное рабочее давление – 1,6 МПа.
• Температура рабочей среды от +5 до +50 градусов Цельсия.
• Диаметр условного прохода – 25 мм.
• Масса – 2,2 кг.

Эту модель учётного механизма можно поставить, если потребление воды не превышает 7 м3/ч.

Параметр	ВСХ-25
Диаметр (Ду), мм	25
Давление (Ру), МПа	1,6
Высота, мм	110
Ширина, мм	93
Монтажная длина	260
Минимальный расход, м3/ч	0,07
Номинальный расход, м3/ч	3,5
Максимальный расход, м3/ч	7
Тип соединения	Резьбовой
Температурный режим, °С	от +5 до +50
Масса, кг	2,2

ВСХ-32

Этот счётчик имеет следующие характеристики:

• Максимальное рабочее давление – 1,6 МПа.
• Температура рабочей среды от +5 до +50 градусов Цельсия.
• Диаметр условного прохода – 32 мм.
• Масса – 4,2 кг.

Пропускная способность ВСХ-32 составляет 12 м3/ч.

Параметр	ВСХ-32
Диаметр (Ду), мм	32
Давление (Ру), МПа	1,6
Высота, мм	110
Ширина, мм	93
Монтажная длина	260
Минимальный расход, м3/ч	0,12
Номинальный расход, м3/ч	6
Максимальный расход, м3/ч	12
Тип соединения	Резьбовой
Температурный режим, °С	от +5 до +50
Масса, кг	4,2

ВСХ-40

Его устанавливают на объекты, которые потребляют до 20 м3/ч. Кроме повышенной пропускной способности ВСХ-40 имеет диаметр 40 мм и массу 4,7 кг.

Параметр	ВСХ-40
Диаметр (Ду), мм	40
Давление (Ру), МПа	1,6
Высота, мм	110
Ширина, мм	93
Монтажная длина	300
Минимальный расход, м3/ч	0,2
Номинальный расход, м3/ч	10
Максимальный расход, м3/ч	20
Тип соединения	Резьбовой
Температурный режим, °С	от +5 до +50
Масса, кг	4,7

Все модели приборов учёта серии ВСХ обладают качественными латунными корпусами и отлично переносят высокие нагрузки. Цена будет зависеть от типа приобретаемого прибора учёта, поэтому не следует покупать изделие с большей пропускной способностью, чем это необходимо для обеспечения объекта достаточным количеством воды.

Условия эксплуатации

Все счётчики этой серии могут быть использованы не только в системе холодного водоснабжения. Если температура теплоносителя не превышает +50 градусов Цельсия, то изделия можно использовать для подсчёта расхода воды в отопительном контуре здания. Кроме этого, устройство можно установить в качестве счётчика горячей воды, если температура жидкости не превышает предельного значения.

Модели счётчиков отличаются по диаметру, строительной длине и общему размеру, что обязательно следует учитывать при подборе места для установки водомерного узела.

Где применяются счетчики ВСХ

Счётчик холодной воды серии ВСХ может применяться, как квартирный вариант или в качестве основного элемента учёта в частном домовладении. Приборы с большой пропускной способностью могут быть установлены на производственный объект или в многоквартирном доме в качестве общего устройства учёта потребления жидкости.

Особенности монтажа

При установки водомера необходимо учитывать следующие особенности монтажа:

1. Установка межфланцевых прокладок должна осуществляться с учётом диаметра условного прохода, то есть диаметры должны полностью совпадать. Если это правило не будет соблюдено, значительно увеличится гидравлическое сопротивление в месте установки счётчика.
2. Условия размещения должны точно совпадать с указанными в паспорте изделия. Запрещается эксплуатация счётчика при влажности более 80% и температуре ниже +5 градусов Цельсия.
3. Счётчик должен быть заполнен водой на протяжении всего эксплуатационного периода.
4. Вне зависимости от качества подаваемой через прибор жидкости в трубопровод перед устройством должен быть установлен металлический сетчатый фильтр.
5. После завершения монтажа включение воды должны быть осуществлено плавно. Это необходимо для того, чтобы исключить вероятность возникновения такого опасного явления, как гидравлический удар.

Кроме перечисленных особенностей установки следует иметь в виду, что счётчик должен быть установлен таким образом, чтобы можно было легко получить информацию о расходе жидкости. Межповерочный интервал всех моделей составляет 6 лет, но если будут обнаружены неполадки в работе устройства, необходимо незамедлительно произвести ремонт или замену устройства.

Паспорт и сертификаты

Паспорт на ВСХ 15, 20, 25, 32 и 40: СКАЧАТЬ.

Сертификат на на ВСХ 15, 20, 25, 32 и 40 до 02.07.19 года: СКАЧАТЬ.

Сертификат на ВСХ 15, 20 до 05.10.22 года: СКАЧАТЬ.

schetchiky.com

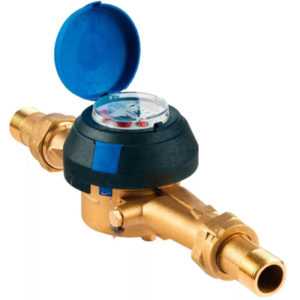

ВСХ-32 паспорт

Выберите категорию:

Все Турбинные счетчики воды » Метрологический класс “В” »» DN-40мм »» DN-50мм »» DN-65мм »» DN-80мм »» DN-100мм »» DN-150мм »» DN-200мм »» DN-250мм » Метрологический класс “С” »» DN-40мм »» DN-50мм »» DN-65мм »» DN-80мм »» DN-100мм »» DN-150мм »» DN-200мм »» DN-250мм Крыльчатые счетчики воды » Метрологический класс “В” »» DN-15мм »» DN-20мм »» DN-25мм »» DN-32мм »» DN-40мм »» DN-50мм » Метрологический класс “С” »» DN-15мм »» DN-20мм »» DN-25мм »» DN-32мм »» DN-40мм Комбинированные счетчики воды » Метрологический класс “В” »» DN-50мм »» DN-80мм »» DN-100мм »» DN-150мм » Метрологический класс “С” »» DN-50мм »» DN-80мм »» DN-100мм Бытовые счетчики воды » Метрологический класс “В” »» DN-15мм Сопутствующие товары » Монтажный набор (американки) »» DN-15мм »» DN-20мм »» DN-25мм »» DN-32мм »» DN-40мм »» DN-50мм » Фланцы плоские стальные приварные » Фильтры »» DN-15мм »» DN-20мм »» DN-25мм »» DN-32мм »» DN-40мм »» DN-50мм »» DN-65мм »» DN-80мм »» DN-100мм » Уплотнительные материалы »» Прокладки резиновые межфлацевые с ушком » Передатчики импульсов »» Герконовые передатчики импульсов для счетчиков воды »» Интеллектуальные передатчики импульсов HRI для счетчиков воды MT50, 420, 420PC, MTKcoder, WPDKcoder »» Интеллектуальные передатчики импульсов HRI-Mei для счетчиков воды MeiStream и MeiStream Plus »» Оптические передатчики импульсов для счетчиков воды »» Передатчики импульсов для квартирных счетчиков воды Residia » Комплект болтов и гаек для водосчетчика

Производитель:

ВсеApator PoWoGazFAF Valve CompanyGRoENGWF MessSysteme AGSENSUSUNILUXZENNERАО “Тепловодомер”Декаст метроник (ПК Прибор)Завод ВодоприборЦветЛит

vodometriya.ru

Счетчик воды APATOR ВСХНд-32 – отличное устройство для горизонтальной установки.

Счетчики ВСХ-32 применяют для проведения измерений и учета объема расходуемой технической и питьевой холодной воды. ВСХНд-32 – предназначен для измерения объема сетевой и питьевой воды в системах холодного водоснабжения со средним и большим потреблением. Данные измерений отображаются цифрами на табло при помощи роликового и стрелочного указателя и показывают расход воды в метрах кубических с точностью до долей. Счетчики этой марки применяются для учета расхода воды в промышленных масштабах и могут быть установлены в цехах или лабораториях различных предприятий.

Условия эксплуатации:

Счетчики воды ВСХ-32 устанавливают на системах холодного водоснабжения с давлением подачи воды не выше 1,6 МПа, и температурой рабочей среды от 5 до 50 °С. Температура окружающей среды в месте установки счетчика также должна быть не ниже 5 °С. Их размещают только в отапливаемых помещениях в местах, недоступных для затопления и попадания влаги извне.

Поверка счетчиков воды ВСХ-32 производится раз в 6 лет. Мы гарантируем бесперебойную эксплуатацию и точность измерений в течение этого срока при условии ограничения объема проходимого через счетчик потока. Максимальное значение объема потока, который может проходить через счетчик ВСХ-32, не нарушая точности измерений, указан в техническом паспорте измерительного устройства.

Установка счетчиков:

В отличие от водомеров, предназначенных для трубопроводов меньших диаметров, установку счетчика ВСХ-32 можно производить только на горизонтальных участках. В месте установки, трубопровод должен быть постоянно заполнен водой. Если счетчики устанавливаются без применения комплекта заводских присоединителей, требуется соблюсти рекомендации производителя относительно параметров участков до и после счетчика. На отрезке трубы должен остаться ровный участок, равный пяти диаметрам до счетчика и ровный участок длиной в один диаметр после прибора. Перед счетчиком желательно установить сетчатый или магнитный фильтр. Это не только улучшит качество воды, но и продлит срок эксплуатации прибора учета.

Преимущества:

• простота конструкции и монтажа
• надежность
• достаточно высокая точность показаний
• длительный срок эксплуатации при эксплуатации в подходящих условиях
• возможность монтажа при помощи присоединителей
• малые габариты и возможность размещения в условиях ограниченного пространства

Бренд

Тепловодомер

АО «Тепловодомер», входящий в группу предприятий «Мытищинская теплосеть», более 20 лет является эксклюзивным представителем завода Apator PoWoGaz S.A. (Польша) на территории Российской Федерации и поставляет приборную продукцию европейского качества для коммерческого учета тепла и воды во все регионы Российской Федерации и ряд стран СНГ. Производство теплосчетчиков и водосчетчиков является основным направлением деятельности АО «Тепловодомер». Узкая специализация позволяет нам постоянно совершенствовать технологии разработки приборов учета. Наша компания заслужила репутацию надежного партнера и качественного производителя. Среди наших партнеров – более 300 сервисных центров по всей России. В результате постоянной статистики работы расходомеров и водосчетчиков, мы устанавливаем реальные гарантийные сроки на всю нашу продукцию. Производство счетчиков воды требует постоянного контроля качества и проведения исследований, направленных на улучшение эксплуатационных свойств приборов.

krcontrol.ru

Cчетчик воды ВСХН-32 | Технологии комфорта

Счетчики ВСХН-32 служат для измерения, а также учета объема проходимой по трубопроводу холодной питьевой или сетевой воды. Данная модель устанавливается на трубопровод с внутренним диаметром 32 мм, который используется в промышленном водоснабжении. Водомер ВСХ-32 показывает объем расходуемой воды в кубических метрах при помощи роликового указателя. Стрелочные указатели показывают расход в долях кубометра.

Условия эксплуатации

Счетчики воды ВСХ-32 подходят для систем водоснабжения с давлением рабочего потока менее 1,6 МПа и температурой в пределах +5 – +50°С. Их устанавливают на определенной высоте от пола в местах, где трубопровод постоянно заполнен водой, при этом место установки не должно подвергаться затоплению водой снаружи. Длительная бесперебойная эксплуатация счетчиков возможна только в условиях отапливаемых помещений, где температура не опускается ниже +5°С, а влажность не превышает 80%.

Срок службы счетчиков ВСХ-32 без поверки гарантированный производителем составляет 6 лет. В течение этого периода точность прибора и эксплуатационные характеристики остаются неизменными при условии правильности монтажа, а также использования без превышения максимально допустимых значений объема воды в сутки или месяц, проходимого по трубопроводу через измерительный прибор.

Установка

Счетчики ВСХ-32 устанавливают исключительно на горизонтальных участках трубопровода. Прибор не предназначен для монтажа на вертикально расположенных трубах. Место установки выбирают таким образом, чтобы до прибора учета был прямой отрезок трубы равный пяти диаметрам, а после него – отрезок как минимум в один диаметр трубопровода. В стесненных условиях, когда не представляется возможным следовать этим рекомендациям, они могут быть подключены к трубопроводу при помощи специальных присоединителей, предлагаемых заводом-изготовителем.

Преимущества использования счетчиков ВСХ-25

• простота и надежность устройства,
• длительный срок эксплуатации,
• стабильно высокая точность измерений при соблюдении указанных выше условий монтажа,
• возможность монтажа при помощи присоединителей практически на любом горизонтальном участке трубопровода,
• малые габариты,
• возможность установки в условиях ограниченного пространства.

Технические характеристики

Диаметр условного прохода, DN	32
Тип:	крыльчатый, одноструйный, сухого типа
Температура, °С:	+5…+50
Расход воды, м3/ч, для счетчиков холодной воды
– наименьший Q min Класс А / Класс В	0,24/0,12
– переходный Qt Класс А / Класс В	0,6/0,48
номинальный Qn класс А и класс В	6,0
наибольший Qmax класс А и класс В	12
Порог чувствительности, м3 /ч, не более	0,09
Максимальное рабочее давление:	1,6 МПа
Потеря давления:	при максимальном расходе не превышает 0,1 МПа
Наибольшее значение роликового указателя:	999999
Наименьшая цена деления, м3	0,0005
Присоединение к трубопроводу	резьбовое 1” 1/2”
Габаритные размеры (Д×В×Ш), мм, не более	260×110×93
Масса счетчиков, кг	2,5
Средний срок службы, не менее	12 лет
Гарантийный срок	24 месяцев
Межповерочный интервал	6 лет
Комплект поставки	Счетчик – 1шт; паспорт – 1экз; руководство по эксплуатации – 1экз; упаковка – 1шт



tkomfort.com

Счетчик воды ВСХ-15;20;25;32;40

Счетчик воды ВСХ-15;20;25;32;40 Купить водосчетчик в Самаре   Счетчики ВСХ крыльчатые сухоходные с диаметрами условного прохода Dу 15, 20, 25, 32, 40 мм , изготовленные по ТУ 4213-200-18151455-2001, предназначены для измерения объема сетевой воды по  СНиП  2.04.07-86 и питьевой воды по ГОСТ 2874-82, протекающей в обратных или подающих трубопроводах закрытых и открытых систем  теплоснабжения, системах  холодного  водоснабжения при давлении до1,6 МПа (16 кгс/см2 ) в диапазоне температур от +5 до +50  0С (холодная вода) и от + 5 до + 90 0С     ( для Dу – 15,20 мм, горячая вода) или от +5 до +150 0С (для Dу – 25÷40 мм, горячая вода).   Водосчетчики типа ВСХ-15, ВСХ-20, ВСХ-25, ВСХ-32, ВСХ-40, ВСХд-15, ВСХд-20, ВСХд-25, ВСХд-32, ВСХд-40  работают в диапазоне температур от +5 до +50 0С (холодная вода), имеют счетный механизм с роликовым и стрелочными указателями, показывающими измеренный объем в м3 и его долях.   Водосчетчики ВСХд-15, ВСХд-20, ВСХд-25, ВСХд-32, ВСХд-40 имеют счетный механизм с магнитоуправляемым контактом и выдают импульсы (при присоединении вычислителя, регистратора или других совместимых устройств). Цена одного импульса для  ВСХд-15,20 составляет 0,001 м3, для ВСХд -25,32 составляет 0,01 м3  и для ВСХд-40 составляет 0,1 м3.   Объем воды, измеренный водомером, определяют по показаниям роликового и стрелочных указателей. Роликовый указатель («окошечки») показывает измеренный объем в целых м3, стрелочные указатели – доли м3.   Технические характеристики   Наименование основных технических характеристик Норма для счетчиков с Dу, мм 15 15 15 20 25 32 40                 1 2 3 4 5 6 7 8 1. Расход воды, м3 /час, в том числе для счетчиков: 1.1 ВСХ, ВСХд в диапазоне температур     +5…….+50 0С – наименьший   Класс А Q min                Класс В 0.024 0.012 0.04 0.02 0,06 0,03 0,1 0,05   0,14   0,24   0,3 -переходный    Класс А  Qt                    Класс В    0.06 0.048 0.1 0.08 0,15 0,12 0,25 0,2   0,35   0,6   1 эксплуатационный Qэ класс А и В 0.6 1 1,5 2,5 3,5 6 10 номинальный Qnom класс А и класс В 0.6 1 1,5 2,5 3,5 6 10 наибольший Qmax класс А и класс В 1.2 2 3 5 7 12 20 порог чувствительности, м3/ч, не более (для кл. А иВ) 0,006 0,01 0,01 0,02 0,05 0,09 0,15 1.2 ВСТ, ВСГ, ВСГд в диапазоне температур                    +5…+95 °C   +5… +150 °C наименьший    Класс А Q min                Класс В 0.024 0.012 0.04 0.02 0,06 0,03 0,1 0,05   0,14   0,24   0,3 Переходный     Класс А Q t                     Класс В 0.06 0.048 0.1 0.08 0,15 0,12 0,25 0,2   0,35   0,6   1 эксплуатационный Qэ класс А и классВ 0.36 0.6 0,9 1,5 2,1 3,6 6 номинальный Qnom класс А и класс В 0.6 1 1.5 2,5 3,5 6 10 наибольший Qmax класс А и класс В 1.2 2 3 5 7 12 20 порог чувствительности 0,006 0,01 0,01 0,02 0,05 0,1 0,1 Потеря давления для счетчика Dу=15, 20, 25, 32, 40 мм при наибольшем расходе не превышает 0,1 МПа (1,0 кгс/см2) 1.3.Цена одного импульса, л/имп.для ВСТ,ВСГд,ВСХд 1 10 100 1.4. Цена одного импульса, л/имп .для ВСТ,ВСГд, ВСХд по заказу 10 – 10 2. Наибольшее количество воды 1000х м3.измеряемое ВСХ, ВСХд -за сутки 0.0144 0.024 0,038 0,063 0,087 0,15 0,25 -за месяц 0.426 0.714 1,125 1,875 2,625 4,5 7,5 счетчик ВСГ, ВСГд, ВСТ  -за сутки 0.0144 0.024 0,038 0,063 0,089 0,15 0,25  -за месяц 0.426 0.714 1,125 1,875 2,625 4,5 7,5 3. Максимальное значение роликового счетного механизма, счетчиков ВСХ, ВСХд, ВСГ, ВСТ, м3.   99 999   999 999 4. Наименьшая цена деления м3 , счетчиков ВСХ, ВСХд, ВСГ, ВСТ.   0.00005   0,0005 5. Присоединение к трубопроводу резьбовое 3/4″ 3/4″ 3/4″ 1″ 11/4“ 11/2“ 2″ 6. Габаритные размеры в мм, (не более)  – длина 110 110 110 130 260 260 300  -высота 75 75 75 75 110 110 110  -высота* 80 80 80 80 123 125 125  -ширина 70 70 70 70 93 93 93 7. Масса, кг, не более 0,5 0,5 0,5 0,6 2,2 4,2 4,7   Это интересно знать: статьи, заметки, интервью
