Патрон для токарного станка по металлу своими руками: Патрон для токарного станка по дереву своими руками: фото, видео
alexxlab | 20.03.2020 | 0 | Разное
основные виды и сфера применения © Геостарт
Токарное дело предполагает использование специализированного оборудования — станков, главным элементом которых являются так называемые токарные патроны.
Токарные патроны для станков применяются для фиксирования заготовки в конструкции для последующей обработки.
Эта деталь может обладать разной конструкцией. Тут все зависит от требований технологического плана и функциональности, которые необходимы исполнителю.
Особенности использования и назначение
Токарное дело подразумевает быстрое вращение той или иной детали. По этой причине патроны, конечно же, обязательно должны иметь особые характеристик. Эти детали монтируются на переднюю «бабку» оборудования, соединенную с электроприводом.
Для того чтобы подобрать подходящую для своих целей модель, нужно знать обо всех ее характеристиках, которые зависят от назначения и типа токарного станка. Потому процесс выбора должен обладать комплексным характером.
Принято выделять следующие технологические и пользовательские характеристики, которыми нужно руководствоваться, подбирая патрон для токарного станка:
- Конструкция. Этот параметр отвечает за методику фиксирования заготовки. А также он определяет число элементов для зажима, их размещение и возможность монтажа сразу нескольких элементов.
- Диаметр. Сюда входит и диаметр соединительного пояска, и наружный диаметр изделия, и размеры отверстий для крепежей.
- Параметры изделия, подлежащего обработке. В этом случае в расчет берется и размеры, и масса заготовки.
- Максимальная частота вращений.
- Диаметр паза для монтажа прутка.
Токарный патрон — это сложная конструкция технологического типа. Как правило, производятся они сразу из нескольких материалов. Корпус создается из особого чугуна, другие же составляющие делаются из высокопрочной стали.
Виды токарных патронов в зависимости от механизма фиксации
От правильности выбора вида токарного патрона соответствующим механизмом фиксации зависит уровень радиальных биений, скорость переналадки, возможность использования в единичном и крупносерийном производстве.
Основные из наиболее часто применяемых типов станков:
Цанговые
Эта разновидность крепежей собой представляет втулку с осевыми прорезями, в которых находятся лепестки-фиксаторы.
С конструктивной точки зрения этот тип патронов включает в себя подающую цангу с лепестками и втулкой.
Цанговые модели используются для следующих целей:
- заточка фрез и сверл;
- обработка прутьев из металла;
- закрепление заготовок.
Однако, они имеют и свои недостатки, к которых можно отнести сравнительно небольшие диаметры заготовок.
В том случае, если патрон цангового типа не подходит для обработки той или иной заготовки, то придется воспользоваться специальными вкладышами-выравнивателями.
Рычажные
До недавней поры эта разновидность считалась самой популярной. Принцип их действия базируется на перемещении зажимных кулачков с помощью смещения специального рычага.
Стоит также отметить, что для более точной настройки конструкция оснащена гидравлическим приводом.
Однако, подбор положения детали — это крайне непростой процесс. Это в особенности заметно, когда требуется произвести нестандартную обработку, используя патрон кулачковый.
А также при работе иногда наблюдается несущественный люфт заготовки при вращении. Потому фиксаторы рычажного типа используются преимущественно для целей черновой обработки.
Клиновые
Этот вариант — усовершенствованная версия рычажной разновидности изделия. Большая точность тут достигается благодаря тому, что каждый отдельно взятый кулачок оснащен собственным механическим или пневматическим приводом.
Эти конструкции используются для осуществления точной токарной обработки. Достоинством клиновых токарных патронов считается возможность перемещения центральной части детали относительно вращающейся оси. Из этого можно сделать вывод, что с их помощью можно делать даже сложные детали.
Эти детали характеризуются следующими особенностями:
- Трудоемкая настройка;
- Высокий уровень точности настраиваемых характеристик, несущественная погрешность в процессе обработки;
- Надежная фиксация, которая достигается благодаря грамотному распределению давлений на кулачках.
Для оборудования с ЧПУ крайне важна возможность оперативного изменения настроек. Потому в таких станках применяются особые патроны, которые подключаются непосредственно к управляющему блоку.
Важно и то, что к материалам, из которых делаются патроны клинового типа, предъявляются специфические требования. В большинстве случаев процесс обработки подразумевае т применение высоких оборотов, потому качества устройства-фиксатора должны оставаться неизменными.
Мембранные
Самой высокой точностью обладают мембранные изделия. Мембраны, сделанные из материала повышенной упругости, закрепляются на фланце.
После того как заготовка установлена, отключается гидравлический привод, а элемент закрепляется посредством расширения этой самой мембраны.
Для этого решения характерно наличие нескольких кулачков и небольшая сила зажима. Потому эти модели патронов зачастую применяются для целей чистовой обработки, которая исполняется на небольших скоростях.
автор Лобанов Матвей |
Планшайба для токарного патрона в категории “Промышленное оборудование и станки”
Патрон токарный Sanou K12-250 4х кулачковый 250 мм с самоцентрующими кулачками под планшайбу
На складе
Доставка по Украине
7 700 грн
Купить
9craft
ПАТРОН ТОКАРНИЙ SANOU 3Х КУЛАЧКОВИЙ 250 ММ ІЗ САМОЦЕНТРНИМИ КУЛАЧКАМИ ПІД ПЛАНШАЙБУ
На складе
Доставка по Украине
6 900 грн
Купить
Станмастер
ПАТРОН ТОКАРНИЙ SANOU 4Х КУЛАЧКОВИЙ 250 ММ З САМОЦЕНТРУЮЩИМИ КУЛАЧКАМИ ПІД ПЛАНШАЙБУ
На складе
Доставка по Украине
7 700 грн
Купить
Станмастер
Holzstar планшайба для 4-кулачкового патрона PRO
На складе
Доставка по Украине
1 625 грн
1 592.
50 грн
Купить
Магазин “СТАН МАШ” Официальный дилер TM: Holzmann, OPTImum, FDB Maschinen, Holzstar, Proma, Torin.
Планшайба для 4-кулачкового патрона PRO
Доставка из г. Днепр
1 600 грн
1 440 грн
Купить
ООО “Технофлагман”
Планшайба для 4-кулачкового патрона PRO
Доставка по Украине
1 399 — 1 625 грн
от 7 продавцов
1 625 грн
Купить
Электромотор
Патрон токарный самоцентрирующийся d 80 мм (под планшайбу)
Доставка по Украине
2 730 грн
Купить
ИНСТРУМЕНТ ОТЛИЧНОГО КАЧЕСТВА
Патрон токарный самоцентрирующийся d 100 мм (под планшайбу)
Доставка по Украине
3 003 грн
Купить
ИНСТРУМЕНТ ОТЛИЧНОГО КАЧЕСТВА
Патрон токарный самоцентрирующийся d 125 мм (под планшайбу)
Доставка по Украине
3 549 грн
Купить
ИНСТРУМЕНТ ОТЛИЧНОГО КАЧЕСТВА
Патрон токарный самоцентрирующийся d 160 мм (под планшайбу)
Доставка по Украине
4 914 грн
Купить
ИНСТРУМЕНТ ОТЛИЧНОГО КАЧЕСТВА
Патрон токарный 160мм 3х кулачковый с планшайбой
На складе
Доставка по Украине
12 000 грн
Купить
KS.
Company
Планшайба с КМ5 на патрон токарный 125мм
Доставка по Украине
1 100 грн
Купить
ООО “Ватек 96”
Патрон токарный 3-х кулачковый 125 мм планшайба прямые+обратные кулачки
Доставка по Украине
10 208 грн
Купить
Metalorez ▶ Металлорежущие инструменты и оснастка
Патрон токарный 3-х кулачковый 160 мм планшайба прямые кулачки
Доставка по Украине
11 050 грн
Купить
Metalorez ▶ Металлорежущие инструменты и оснастка
Патрон токарный 3-х кулачковый 160 мм планшайба Bison
Заканчивается
Доставка по Украине
18 958 грн
Купить
Metalorez ▶ Металлорежущие инструменты и оснастка
Смотрите также
Патрон токарный 3-х кулачковый 200 мм планшайба Bison
Заканчивается
Доставка по Украине
23 234 грн
Купить
Metalorez ▶ Металлорежущие инструменты и оснастка
Патрон токарный 3-х кулачковый 200 мм планшайба прямые+обратные кулачки
Доставка по Украине
7 809 грн
Купить
Metalorez ▶ Металлорежущие инструменты и оснастка
Патрон токарный 3-х кулачковый 7100-0009 D=250 планшайба
Доставка из г.
Киев
от 12 000 грн
Купить
ООО ТД “Инфопром”
Holzstar 4-кулачковый токарный патрон Ø 150 мм для токарных станков по дереву
На складе
Доставка по Украине
2 475 грн
2 400.75 грн
Купить
Магазин “СТАН МАШ” Официальный дилер TM: Holzmann, OPTImum, FDB Maschinen, Holzstar, Proma, Torin.
Holzstar 4-кулачковый токарный патрон Ø 100 мм (1) для токарных станков по дереву
На складе
Доставка по Украине
4 250 грн
4 080 грн
Купить
Магазин “СТАН МАШ” Официальный дилер TM: Holzmann, OPTImum, FDB Maschinen, Holzstar, Proma, Torin.
Патрон токарный 7100-0007 (ф=200, планшайба)
Доставка по Украине
8 700 грн
Купить
ООО «АСПЕКТМАШ»
Токарный патрон 7100-0011 (ф=315, планшайба)
Доставка по Украине
20 700 грн
Купить
ООО «АСПЕКТМАШ»
Токарный патрон 7103-0020 (4-кулачковый, ф=400, планшайба)
Доставка по Украине
12 000 грн
Купить
ООО «АСПЕКТМАШ»
Патрон токарный 200мм 7100-0007П
Доставка по Украине
12 600 грн
Купить
ООО «АСПЕКТМАШ»
Патрон токарный 7100-0027 ф=160, конус-4
Доставка по Украине
8 100 грн
Купить
ООО «АСПЕКТМАШ»
Патрон токарный 3-х кулачковый Ф 250 мм.
7100-0009П на планшайбу
Доставка по Украине
12 960 грн
Купить
ЧП ПКФ “Инструментальный Завод”
Патрон токарный 3-х кулачковый Ф 200 мм 7100-0007П на планшайбу Fuerda
Доставка по Украине
9 890 грн
Купить
Компания “КВРС”
Патрон токарный 3-х кулачковый Ф 250 мм 7100-0009П на планшайбу Fuerda
Доставка по Украине
17 952 грн
Купить
Компания “КВРС”
Патрон токарный 3-х кулачковый Ф80 (7100-0001) планшайба Сан Ойл
Доставка по Украине
от 2 600 грн
Купить
«ТД Максимус»

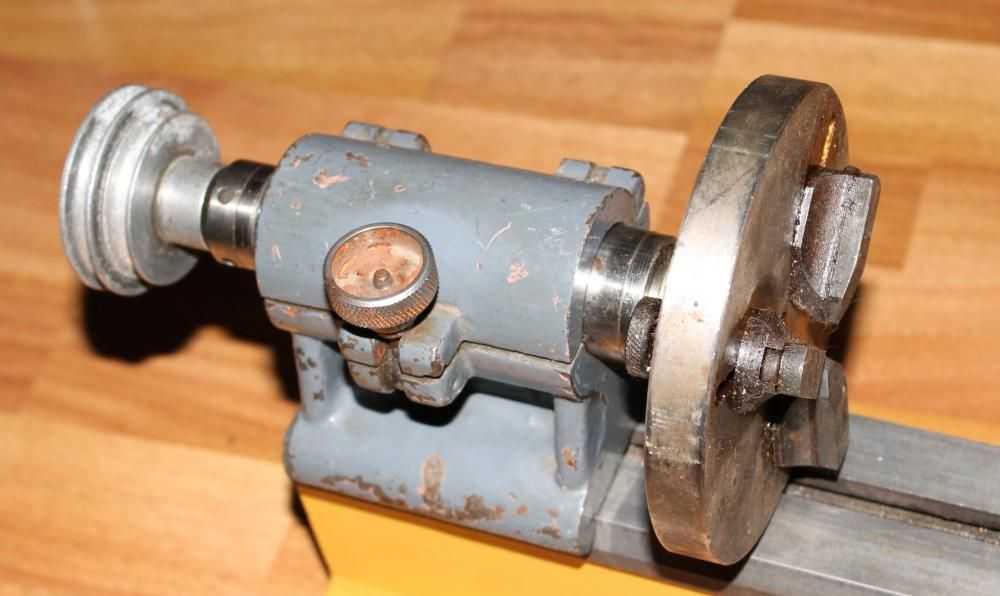

Как сделать металлический патрон для токарного станка
Главная > Блог > Без рубрики > Как сделать патрон для токарного станка из металла
Что такое металлический патрон для токарного станка?
Патрон — это простое устройство, позволяющее удерживать заготовку в токарном станке с одного конца. Используя патрон на передней бабке, вы можете поворачивать заготовку и работать на свободно вращающемся конце.
Затем, при необходимости, заготовку можно перевернуть и закончить необходимые операции.
Патроны также помогают распределить вес и нагрузку на определенные детали. В некоторых установках патроны используются для компенсации осевой силы шпинделя и заготовки на опору.
Для токаря среднего или продвинутого уровня патрон обеспечивает удобный способ выполнять больше задач на токарном станке по металлу. Лучше всего то, что простой металлический патрон для токарного станка можно сделать дома!
Типы металлических патронов для токарных станков
Все патроны работают по одному и тому же основному принципу: монтажная пластина, отверстие определенного размера для установки на шпиндель станка и ряд регулируемых кулачков на монтажной пластине.

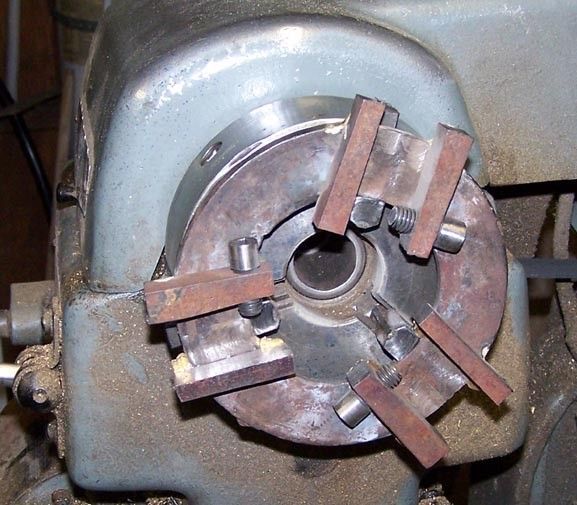

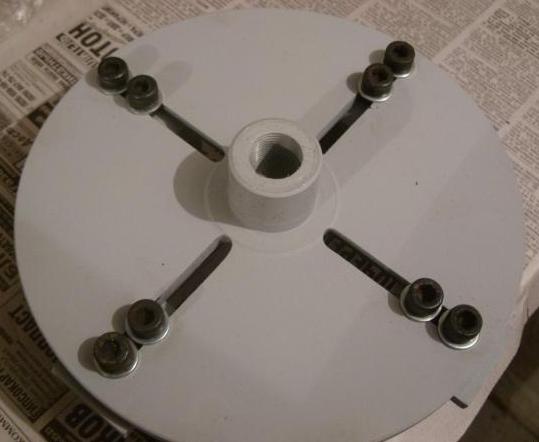

Патроны с крестообразными кулачками
Токарные патроны по металлу идентифицируются по количеству «кулачков» — регулируемых зубьев патрона, которые зажимают заготовку. 2-х кулачковые патроны встречаются относительно редко, а 3-х кулачковые являются стандартными.
Наши инструкции, приведенные ниже, относятся к 4-кулачковому патрону, что обеспечивает немного большую безопасность при работе с некоторыми из 9 0003
Как сделать патрон своими руками
Сделать патрон своими руками несложно, но не обязательно просто. Вот некоторые из шагов, которые вам необходимо предпринять.
- Выберите размер и количество кулачков для вашего нового патрона.
- Выберите плоский цилиндр для патрона с цилиндром меньшего диаметра на обратной стороне.
- Резьба меньшего диаметра
На этом этапе вы создали заготовку патрона. Он имеет резьбу для вашего шпинделя, а плоский цилиндр готов к просверливанию и установке комплекта губок.
- Указатель, метчик и просверлите отверстия для регулировочных винтов.
Количество отверстий будет соответствовать количеству губок. Для четырехкулачкового патрона вам необходимо просверлить отверстия через каждые 90 градусов по толщине заготовки патрона. Вот изображение, чтобы дать вам правильное представление:
- Фрезерование и чистовая регулировка отверстий.
- Фрезеровать заготовку патрона, обнажая резьбовые отверстия
- Вырезать Т-образный паз в верхней части каждого отверстия по всей длине отверстия
- Завершите обработку и вставьте винты для пробной посадки
- Обрежьте/подготовьте кулачки патрона
Убедитесь, что размер правильный: холоднокатаная сталь часто поставляется точно в размер при покупке, поэтому, если вы хотите, чтобы она подошла по размеру ваш 3/16-дюймовый слот легко, купите кусок 3/16 холоднокатаной стали. Горячекатаная сталь часто может немного отличаться от своих номинальных размеров.
Вы подготовите кулачки патрона, выполнив следующие шаги:
- Вырежьте паз в кулачках патрона, чтобы он совпадал с Т-образным пазом по длине отверстий под регулировочные винты
- Отфрезеруйте радиус в нижней части кулачков патрона, но оставьте пустой выступ для ваших винтов.
- Завершите винты привода
- Удалите острый конец каждого винта, чтобы его длина соответствовала отверстиям привода.
- Удалите резьбу с небольшой части винта примерно на ⅔ пути вниз по винту, чтобы создать выступ. ПРИМЕЧАНИЕ: это должно совпадать с выступом на кулачках патрона, которые вы сделали на предыдущем шаге.
- Окончательная обработка кулачков патрона
- Часто лучше проверить шаги 6-7 с помощью пары заготовок, необработанных кулачков патрона, которые позволят вам проверить посадку, убедиться, что выступы совпадают и т. д. Если вы использовали заготовку для тест, теперь сделайте соответствующий набор из четырех челюстей.
- Отфрезеруйте «ступеньки» на верхней стороне губок.
- Отфрезеруйте фаску и наконечник на передней кромке губок.
Изготовление металлического патрона для токарного станка может занять немного времени, но это ценный инструмент, а шаги, необходимые для его изготовления, являются полезными учебниками по различным методам механического производства.
Конечно, если у вас есть токарный станок по металлу с ЧПУ, весь процесс будет намного проще.
Проект миниатюрного четырехкулачкового токарного патрона, часть 1
Миниатюрный патрон для токарного станка
Часть 1
Мой друг собирает небольшие двигатели и
Станки. Недавно он получил маленькую модель
токарный станок тот
патрона в комплекте не было, предложил сделать
для него. Токарный станок, который он получил, является рабочей моделью,
и не очень большой. Он сказал патрон около 1 дюйма
диаметр вполне подойдет.
Я начал с основного корпуса патрона, в основном круглого
штучка на секунду меньшего диаметра на другой
конец, куда пойдет резьба шпинделя. Здесь показано
рядом с моим стандартным четырехкулачковым независимым патроном Taig и
он будет построен аналогично тому. Тайгский патрон
около 3,2 дюйма в диаметре, а миниатюра для Кеннета будет 1 дюйм.
Вы можете видеть нити внутри задней стороны и ту часть, которая
эти нити выходят из задней параллели
к передней поверхности патрона, чтобы заднюю часть можно было использовать для
необходимый регистр патрона. (регистр патрона
это деталь, которая предназначена для сопряжения со шпинделем и удерживает
патрон верный каждый раз, когда вы снимаете его со шпинделя
В этот момент я остановился, чтобы поработать над новым шпинделем для Кеннета.
токарный станок. Шпиндель, который стоит на токарном станке его модели
теперь не имеет регистровой поверхности, поэтому я хочу сделать его таким, чтобы
делает. Изготовление нового шпинделя для его токарного станка будет
.
также помогите мне сделать новый патрон, так как это будет удобно
есть что-то, с чем он сочетается, чтобы
получить патрон работает правильно.
На рисунке выше я уменьшил диаметр,
Резьба M12 x 1,5, такая же, как у Kenneth’s
.
небольшой токарный станок.
На конец надевается скос, который будет уводить нитки в помощь
начните кидать прямо и сделать хороший старт
конец получил такое же лечение.
Следующим шагом будет прохождение штампа по этой части на конце. Я не стал фотографировать этот кусочек.
Теперь деталь установлена между центрами. Нити
здесь не видно. Они находятся под двумя металлическими планками
рядом с приводной пластиной на токарном станке.
Здесь я заменил зажим привода, потому что он
путь. Вы можете видеть, что он зажат на
резьбы нового шпинделя. Оба конца детали
поддерживается между центрами на токарном станке и конечным
диаметр нового шпинделя уменьшен.
Если тебе надо
максимальная точность от вашего токарного станка на всем, что
В былые времена, еще до рождения большинства из нас,
центры были одним из единственных вариантов.
В те времена были несколько грубые патроны, но они
не использовались, когда ожидалась точная работа.
В настоящее время у нас есть много вариантов проведения работ для
токарный станок. Даже больше, чем известно большинству людей, но все же
поворот между центрами – самый точный способ.
Вот новый шпиндель вместе с заготовкой для нового патрона тело.
Еще один снимок, показывающий заготовку патрона, установленную на новый шпиндель.
Теперь пришло время серьезно поработать над корпусом патрона.
Я вставил его в патрон токарного станка и проверил биение детали.
Я попал под пару тысяч на выбеге. Затем перевели мой токарный патрон с заготовкой в мою маленькую мастерскую
построил делительную головку, которая была собрана на моей мельнице. Индексируя часть с интервалом 90 градусов, это было
. сначала просверлил точечное отверстие, затем просверлил метчик нужного размера использовать.
Затем нарезаются четыре отверстия 8-32 для регулировочных винтов
который будет перемещать кулачки патрона.
После постукивания по этим отверстиям я снял патрон с разделительной
голову, чтобы посмотреть на прогресс. Завинчивание
в четырех винтах 8-32 я мог видеть, что они были очень немного отклонены
центр, посмотрев в отверстие в центре
мини патрон. Крысы! Все совершают ошибки.
Каждый! Я не мог понять, как это произошло, потому что
я
То, что произошло, не было глупостью в настройке произведения, как я
подумал, что должно быть.
Я обнаружил, что один из циферблатов
на моей мельнице было немного свободно. у меня только что были циферблаты
пошли убирать грязь, накопившуюся за ними,
и когда я их менял у меня не было одного из фрикционных колец
плотно за одним циферблатом. Эти циферблаты говорят вам
“где ты” на твоем мельничном столе, и тот, которого у меня не было
стал тугим, вращался сам по себе, когда мне было
проворачивая стол, давая ложные показания. Все моя вина,
но не в моей работе по настройке. В моей работе по техническому обслуживанию!
Ну, я правильно поставил этот циферблат, затем перепроверил все
мои настройки. Я не хотел начинать заново на
кусок, поэтому я использовал концевую фрезу, чтобы заново просверлить отверстия для
постукивание. Сверло не подойдет, так как они
много изгибался и просто следовал бы за старой дырой
криво. У меня как раз оказалась концевая фреза
размер для метчика 10-32, поэтому использовал его и повторно нарезал отверстия
немного больше.
В итоге получилось хорошо, так как
Я решил, что большие винты 10-32 будут лучшего размера.
тем не мение. Редкий случай, когда ошибка работает к лучшему.
Теперь мне нужно настроить фрезерование пазов в мини-патроне, поэтому
это займет четыре челюсти. У меня переходник
который крепится к поворотному столу, так что стол принимает патрон
для моего токаря. Поворотный стол и адаптер
центрируется под шпинделем фрезерного станка с помощью специально выточенного хвостовика
который плотно входит через адаптер в
отверстие в поворотном столе. Затем этот хвостовик выстроен так
он плотно входит в шпиндель мельницы.
Адаптер производства Taig. Поворотный стол это нечто
Я сделал здесь в магазине, и вы можете
прочитайте об этом, если хотите. Перейти по ссылке на главную страницу
внизу этой страницы.
После установки корпуса мини-патрона в четырехкулачковый патрон
у моего токарного станка он прикручен к поворотному столу.
Для индексации мини-патрона, чтобы пазы для кулачков были
на 90 град в патрон вставил латунную заглушку
пустой, затем вкрутил несколько длинных винтов с головкой под ключ 10-32.
латунная заглушка позволяет затягивать винты, поэтому они
выталкивается против резьбы в боковой части патрона
тело. Это держит их прямо.
Затем я могу указать хвостовики двух винтов, сначала на с одной стороны….
….затем с другой стороны. Поворотный стол поворачивается
немного так или иначе, пока я не получу
одинаковое чтение на каждом из двух винтов.
Первые фрезерные проходы проходят через верхнюю часть корпуса патрона и в отверстия для резьбы с резьбой.
Вторая фреза с более крупной концевой фрезой делает неглубокую
углубление в верхней части корпуса патрона, которое
позволит кулачкам патрона скользить по верхней части патрона
без раскачивания из стороны в сторону.
Челюсти будут
быть той же ширины, что и верхний слот.
Затем поворотный стол поворачивается на 90 градусов и делается то же самое
опять таки.
Есть еще что сделать, чтобы закончить корпус патрона.
Для следующего шага в корпусе патрона мне нужно вырезать паз внутри
патрон вроде Т-образного паза.
Обычно, чтобы инструмент сделал такой разрез, какой мне нужен, я просто делаю
инструмент из буровой штанги (серебряная сталь),
затем закалите его и отточите режущие кромки. Для инструмента
здесь я пытаюсь что-то другое. Вместо
изготовления полного инструмента, я собираюсь попробовать заточить концевую фрезу
до нужной мне формы.
Некоторое время назад я купил много 10 дешевого китайского конца
мельницы. Они совершенно новые, но попробовав один
Я считаю, что они довольно плохи для создания хорошей отделки, поэтому я
использовал только один из этой партии 10 и
остальное я выбросил в мусорную корзину.
я им не доволен
вообще! Я подумал, что мне нечего терять
во взломе нового из них, чтобы посмотреть, как он работает для этого
работа.
Это включает шлифовку канавок концевой фрезы в
токарный станок. Я накрыл станину оловянной фольгой
для защиты от абразивной пыли, образовавшейся при шлифовке
рулевое колесо. Потом я добрался до него с помощью Дремеля.
Токарный станок работал на паре сотен оборотов в минуту, а дремель был настроен.
до 5000 об/мин. Защитные очки и
начать шлифовать.
Когда я закончил, у меня была эта штука, форма которой очень
как фреза для Т-образных пазов, диаметр 3/16 дюйма и
Ширина 0,055 дюйма. Это заняло всего около 10 минут, что очень много.
быстрее, чем изготовление инструмента из заготовки буровой штанги.
Закончив, я полностью разобрал этот патрон на своем
токарный станок и почистил его в растворителе.
Очистил
целый токарный станок тоже. не люблю тереться об
токарный станок. Пыль проникает повсюду и очень абразивна.
Плохо для подшипников, токарных станков, спиральных патронов и всего такого.
Я бы никогда не стал делать это на своем токарном станке Atlas. Он разоблачил
концы подшипников, и мне бы снились кошмары об этом.
Токарный станок Taig имеет закрытые подшипники, но меня это все еще беспокоит
немного. На токарном станке под
делать нормально
высококачественные вещи, такие как распределительные валы или даже токарный станок
шпиндель. Я не говорю, что вы не должны этого делать, но
ты должен очень хорошо убирать за собой потом, если хочешь
ваши машины, чтобы продлиться.
Когда новый резак готов к работе, я могу вырезать пазы внутри
корпус мини патрона. Это сработало довольно хорошо,
и теперь я знаю, что делать со всеми этими дрянными новинками, сделанными в
Купил китайские концевые фрезы.
