Патронный тэн (ТЭНП)

Предприятие Паромакс-ТЭН производит Тэны Патронного типа
для Любого импортного и отечественного оборудования !

Технические параметры Тэнов

Диаметр от 3мм до 32мм
Длина – от 25мм-2000 мм
Мощность – от 30 ватт до 10000 ватт
Напряжение – от12 вольт до 415 вольт

Изготовлены только из качественной бесшовной нержавеющей трубы.

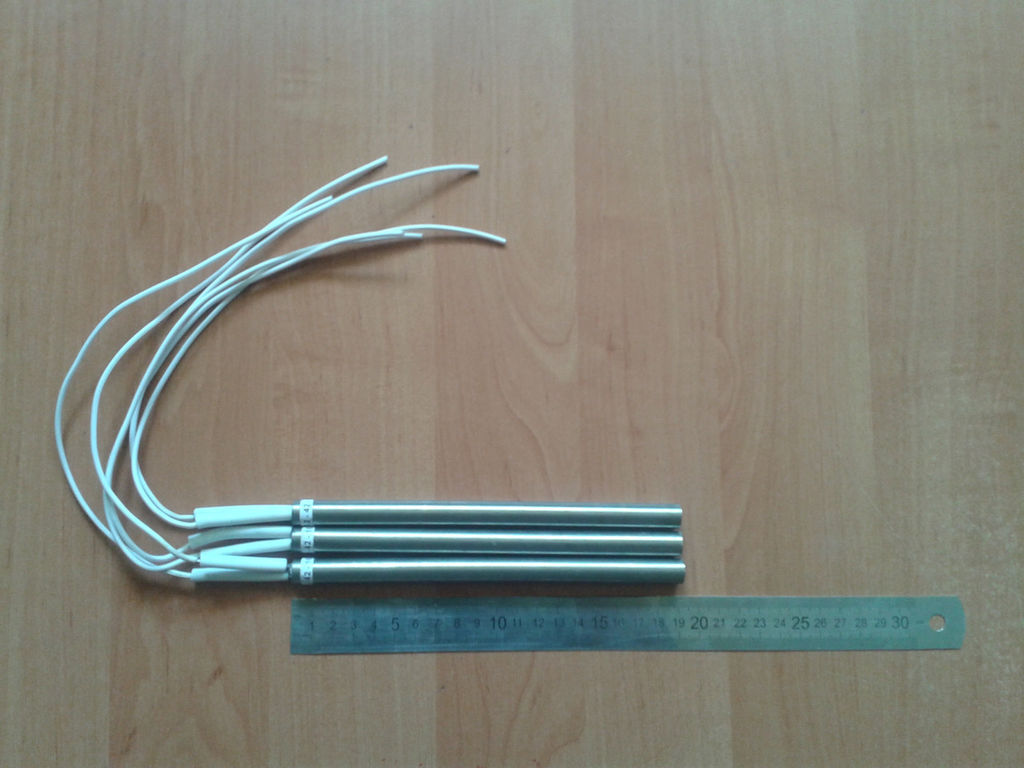

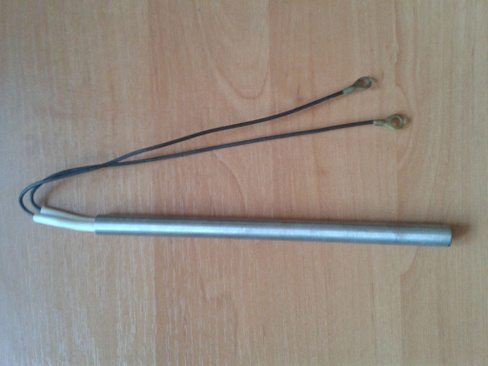

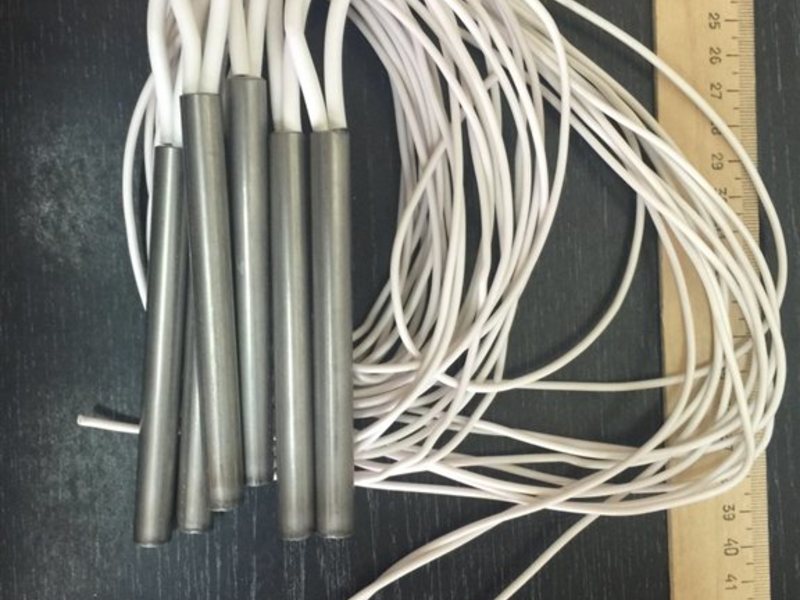

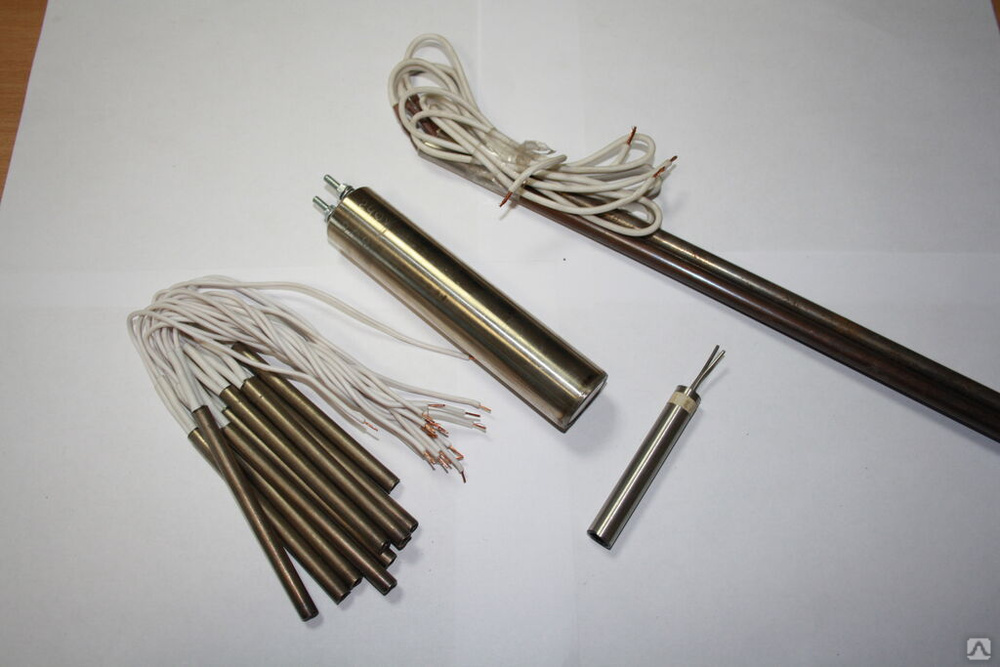

Лучшие фото образцы .

Для заявки на изготовление, необходимо указать технические характеристики
ТЭНП (патронного нагревателя)

Пример Заявки: ТЭНП 8х150/400-220/300. 15шт.

Диаметр (мм) -8Длина (мм) – 150
Мощность (ватт) – 400

Напряжение-(вольт) – 220
Длина. контактных.проводов.(мм) – 300
Количество (шт.)-15Особенности ТЭНП – (фото, чертеж ,эскиз ,образец , описание )

Заказать ТЭНП можно на главных страницах сайта

по телефону +7 (473) 222-13-51факсу +7 (473) 222-91-33skype p4252141

по электронной почте [email protected]

в офисе – г. Воронеж ул. Остужева 25

вся информация на странице Контакты! ————————————————————————————————————————–

Срок изготовления от 2 дней ! Отправляем в любую точку России и стран Таможенного союза.

Доставка в г. Москва – 1 день .

Доставка по Центрально-Черноземному региону Воронеж, Белгород, Липецк, Тамбов,Курск – 1 день.

Доставка по России в среднем 2-5 Дней!!!

В настоящее время особое положение в оборудовании жилых помещений и самых различных промышленных объектов занимают электронагревательные приборы разного назначения, будь то создание комфортных условий проживания или оснащение промышленных агрегатов.

Какую бы функцию не выполнял данный агрегат, главный рабочим элементом в нем, обуславливающим его назначение, является тэн.Тэн – это нагревательный элемент, преобразующий электроэнергию в тепловую, создающий теплообмен между собой и теплоносителем. В современных приборах используются тэны самых разнообразных типов, каждый из которых используется в определенной области, в зависимости от его конструкции и технических показателей эксплуатации.Все более востребованными и в различных отраслях промышленности, и в быту сегодня становятся парогенераторы. Пар в качестве рабочего материала используется в технологических процессах на производстве. С его помощью можно обустроить свою собственную домашнюю баню или даже устроить настоящую парную прямо у себя в душевой кабине. Удобные, простые в эксплуатации, мощные и надежные парогенераторы, производимые нашей компанией, будут вашими незаменимыми помощниками в очистке трудных загрязненных поверхностей.

Конструкцию парогенератора схематически можно представить себе в виде металлического сосуда с входным и выходным патрубками. В нижней части парогенератора находятся тэны, с помощью которых происходит быстрое нагревание воды до очень высокой температуры и последующее ее преобразование в пар.

В наших парогенераторах устанавливаются трубчатые электронагреватели патронного типа (ТЭНП), а также двухконцевые тэны мощность от 2 до 5 кВт.Патронные тэны характеризуются компактными размерами. Особенность их также в том, что контактные клеммы располагаются с одной стороны, что значительно упрощает монтаж. Конструкция патронного тэна представляет собой расположенный внутри металлической оболочки нагревательный элемент, как правило, это спираль из материала с высоким сопротивлением. Контактные выводы расположены с одной стороны патронного тэна. Нагревательный элемент изолирован от оболочки спрессованным электроизоляционным наполнителем. Технология изготовления исключает возможность замыкания между витками спирали.

Предохранение от попадания воды из окружающей среды в торец патронного тэна со стороны контактных выводов осуществляется с помощью специального герметика. Противоположный торец патронного тэна заглушен.Тэны патронного типа, использующиеся в наших парогенераторах, изготовлены с оболочкой из нержавеющей стали. Это очень важный момент, поскольку использование такого материала для изготовления рубашки тэна гарантирует чистоту вырабатываемого пара. Нержавеющая сталь не загрязняет пар продуктами окисления металла, что необходимо при контакте пара с пищевыми или особо чистыми продуктами, например, в пищевой промышленности.

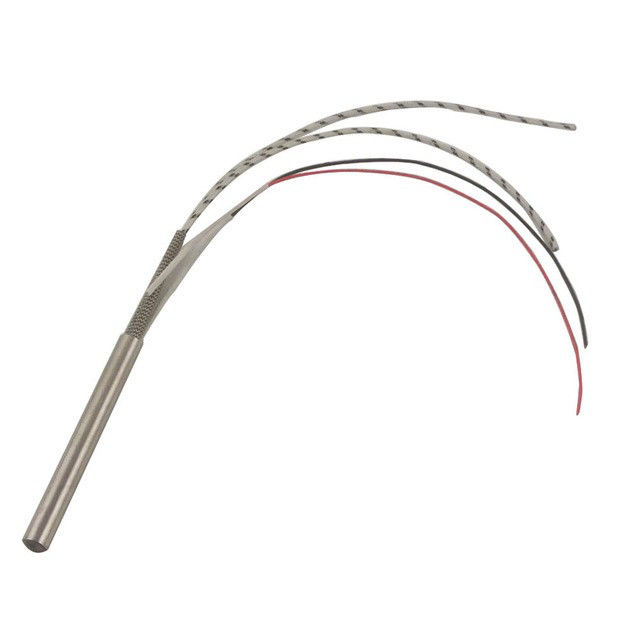

Контактные выводы патронного тэна изготавливаются в виде жестких стержней или гибких проводов в термостойкой изоляции.

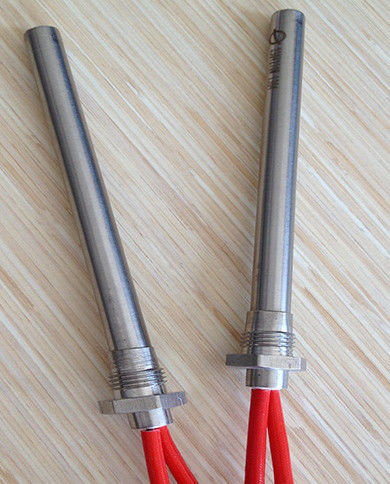

Патронный тэн оснащается крепежной арматурой в виде штуцера и дополнительного фланца, что гарантирует надежность крепления и, соответственно, успешную эксплуатацию самого парогенератора в целом.Преимущества нашего оборудования:- гарантия на изготавливаемую нами продукцию;- близость и доступность производителя;- изготовление нашей продукции на специальном современном заводском оборудовании;- высокая мощность нашего оборудования;- консультация профессионалов по выбору необходимого именно вам оборудования.

В настоящее время в отечественных и импортных промышленных установках, а также как самостоятельные устройства, нашли широкое применение одноконцевые нагреватели патронного типа.

Трубчатые электронагреватели патронного типа (ТЭНП) чаще применяются для нагрева литейных форм и пресс-форм, реже для нагрева воды, жиров и масел, растворов кислот и щелочей. Патронные нагреватели используются в качестве комплектующих изделий в промышленных установках и бытовых нагревательных приборах.

	Технические данные
	Диаметр оболочки (D)	3,0 – 32 мм
	Длина нагревателя (L)	25 – 2000 мм
	Длина холодной части (Lk)	от 15 мм
	Длина выводов (Lp)	любая
	Мощность	0,01 – 8,0 кВт
	Напряжение	12 – 400 В

Конструкция патронного нагревателя представляет собой расположенный внутри металлической оболочки нагревательный элемент (спираль из материала с высоким сопротивлением Х20Н80Н) с контактными выводами, расположенными с одной стороны.
От оболочки нагревательный элемент изолирован спрессованным электроизоляционным наполнителем. Замыкания между витками спирали исключаются технологией изготовления.
Для предохранения от попадания влаги из окружающей среды одноконцевой нагреватель, со стороны контактных выводов, герметизируют специальным составом. С противоположной стороны нагреватель изолирован металлической оболочкой. Материал оболочки нержавеющая сталь или латунь.

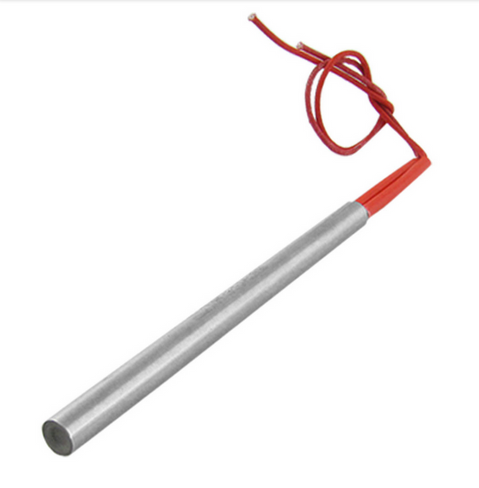

В зависимости от нагреваемой среды удельная поверхностная нагрузка патронного нагревателя может достигать 25 Вт/см². Контактные выводы могут быть выполнены в виде жестких стержней или гибких тросиков и удлиненны проводами c термостойкой изоляцией. Длина проводов любая.

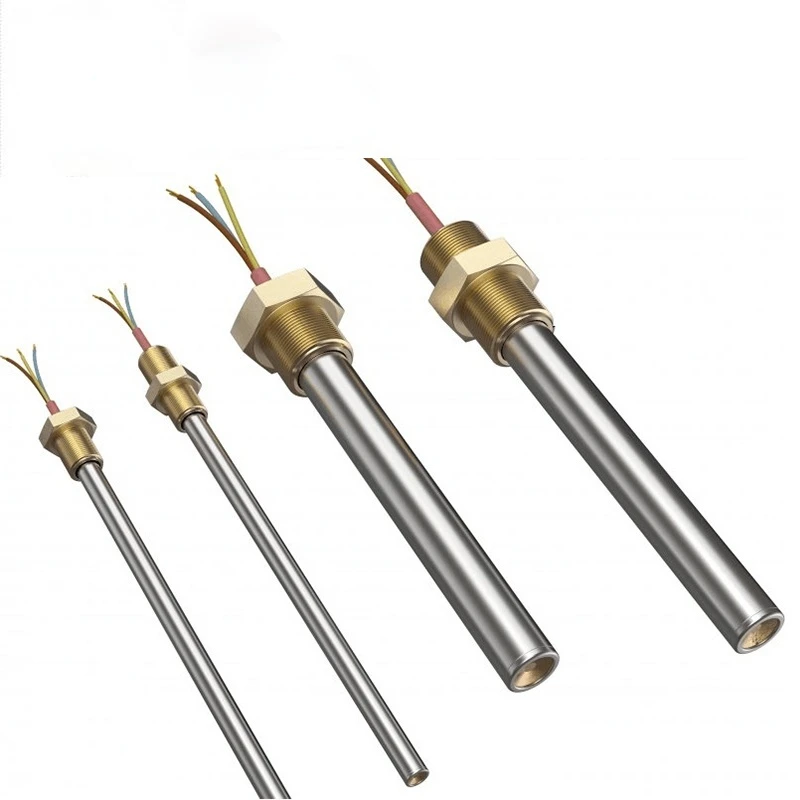

Одноконцевые нагреватели могут оснащаться крепежной арматурой в виде штуцеров, планок и т.п., соединенных с оболочкой методом сварки, пайки или опрессовки.
При монтаже патронных электронагревателей в пресс-форму должно соблюдаться условие обеспечения гарантированного контакта нагревателя с нагреваемой поверхностью, что достигается установкой нагревателя в отверстие с минимальным зазором (до 0,07 мм) и использованием специальных теплопроводных паст.

Условия эксплуатации:

эксплуатационная температура в зоне герметизации ТЭНП не должна превышать 250^оС, температура оболочки ТЭНП не должна превышать 500^оС
относительная влажность воздуха до 65% при температуре 20^оС
вид климатического исполнения УХЛ 4 по ГОСТ 15150-69
окружающая среда невзрывоопасная, с допустимым содержанием агрессивных газов, паров и пыли в концентрациях, не превышающих ГОСТ 12.1.005-88
степень защиты ТЭНП от прикосновения к токоведущим частям IP 00 по ГОСТ 14254-80
требования безопасности в составе комплектуемого изделия должны соответствовать классу защиты 0 по ГОСТ 12.2.007.0-75
защита от механических повреждений электронагревателя, открытых токоведущих и нагретых участков от случайного прикосновения к ним должна обеспечиваться конструкцией комплектуемого изделия

применение, конструкция, принцип работы — Стройка Волка

06-01-2019 05:22

Содержание статьи:

Применение ТЭНов
Конструкция прибора
Принцип работы нагревателя
Условия использования ТЭНП
Патронные ТЭНы “ПОЛИМЕРНАГРЕВ”

На сегодняшний день промышленность развита достаточно сильно и очень часто возникает необходимость в локальном нагреве. Для этих целей были изобретены трубчатые электронагреватели. Патронный ТЭН стал довольно распространенной моделью такого устройства. Обычно они выполняются из нержавеющей стали.

Применение ТЭНов

Трубчатые электронагреватели патронного типа еще часто называют пальчиковыми ТЭН или же ТЭНП. В чем отличие от других видов? Они, как и другие модели, могут использоваться для нагрева металла. Однако кроме работы с этим материалом, патронный ТЭН может применяться для подогрева воды, масла, воздуха, а также слабых кислот и щелочных составов. Приборы патронного типа широко используются в промышленности и на производстве, к примеру, в пресс-формах. Кроме этого, они отлично зарекомендовали себя при использовании в бытовых приборах нагревательного типа.

Вам будет интересно:Сифон для раковины: размеры, правила подбора и установки

Конструкция прибора

Патронный ТЭН состоит из такого элемента, как трубка, выполненная из нержавеющей стали со шлифованной поверхностью. Это обеспечивает максимально плотное соприкосновение нагревательного элемента с поверхностью. С одной стороны патронный ТЭН герметично заварен, с другой же у него торчат провода. Внутри трубки из нержавеющей стали располагается специальная спираль, у которой очень высокий коэффициент сопротивления.

В конструкции также предусмотрен специальный электроизоляционный материал с высоким показателем теплопроводности. Он располагается между внутренней стенкой трубки и спиралью. Материал изолирует их друг от друга. Сама же спираль ТЭНа патронного типа наматывается на сердечник с выбранным шагом. Его величина зависит от таких параметров, как мощность и напряжение нагревателя. Избежать замыкания между самими спиралями удается благодаря технологии производства ТЭНа патронного типа.

Так как внутрь прибора не должна попадать влага, то сторона, где выходят провода, герметизируется специальным составом, который ее не пропускает. Благодаря отличной герметизации ТЭН получается полностью защищенным от воздействия окружающей среды, что положительно сказывается на сроке его службы.

Принцип работы нагревателя

По трубчатому электронагревателю движется электрический ток. Проходя по спирали, он вызывает возникновение тепловой энергии. Она перемещается от центра устройства к его оболочке, а уже затем передается нагреваемой среде или материалу. Что касается срока эксплуатации таких приборов, то он полностью зависит от соблюдения всех правил использования этого устройства.

Здесь важно отметить, что патронные приспособления используются для самых разных сред нагрева. По этой причине еще перед его покупкой или началом производства важно точно определить, где именно будет применяться оборудование. Каждая среда требует определенной мощности, которая в данном случае измеряется в Вт*см2. Если применять ТЭН в среде, для которой он не был предназначен изготовителем, то, скорее всего, произойдет моментальное сгорание прибора. Наиболее мощные приспособления имеют показатель 15 Вт*см2.

Условия использования ТЭНП

Для каждого прибора условия эксплуатации конкретизированы. Однако есть общие показатели, которые едины для любых моделей:

Во-первых, температура рабочей среды не должна превышать 300 градусов по Цельсию.

Во-вторых, относительная влажность воздуха играет важную роль. Она не должна быть выше 65 процентов при средней температуре 20 градусов по Цельсию.

В-третьих, важно, чтобы окружающая среда не была взрывоопасной. В ней могут содержаться агрессивные газы, однако, только в допустимых пределах.

Общие параметры при производстве ТЭНП следующие:

длина составляет от 40 до 6000 мм;
диаметр равняется от 6,2 до 32 мм.

У трубчатых электронагревателей есть термостойкие провода, длина которых обычно обсуждается с заказчиком, а в стандартной сборке составляет 25 см. У пальчиковых приборов есть холодная часть, длина которой доходит до 30 мм. Еще одна характеристика – это номинальная мощность, которая начинается от 12 В и доходит до 380 В.

Патронные ТЭНы “ПОЛИМЕРНАГРЕВ”

Отличием патронных приборов этой компании является то, что они имеют круглое сечение. Это позволяет проводить качественный нагрев локальной области. Максимальная температура выработки ТЭНа от этого производителя достигает 500 градусов по Цельсию. Еще несколько преимуществ прибора кроются в легком, быстром и удобном монтаже. Кроме того, в случае поломки есть возможность заменить нагреватель, не прерывая при этом рабочий цикл повышения температуры окружающей среды.

Исходя из всего вышесказанного, становится понятно, почему ТЭНы приобрели широкую популярность. Они достаточно малы по своим габаритам и при этом могут создавать высокую температуру. Из-за особенностей конструкции и благодаря возможности создания приборов с разной мощностью, они могут успешно применяться как в промышленности, так и в быту. Это стало основным преимуществом.

Источник

Автор: Мирослава Соколова 06-01-2019 05:22

Что такое картриджный нагреватель и для чего он используется? – Омега Инжиниринг

Картриджный нагреватель представляет собой трубчатый промышленный нагревательный элемент, который можно вставить в просверленные отверстия. Картриджные нагреватели обеспечивают локальный и точный нагрев и обычно используются в нагревательной промышленности. Как правило, патронные нагреватели используются для нагревания металлического блока изнутри и могут быть изготовлены на заказ с определенной плотностью мощности в зависимости от требований приложения.

Патронные нагреватели чаще всего используются для нагрева металлических деталей путем их вставки в просверленные отверстия. Для удобства монтажа нагреватели выполнены немного меньшего размера относительно их номинального диаметра.

Как работает картриджный нагреватель?

Картриджный нагреватель состоит из катушки сопротивления, намотанной на керамический сердечник, окруженный диэлектриком и заключенный в металлическую оболочку. Тепло, передаваемое через катушку к оболочке, вызывает нагрев оболочки. Затем это тепло передается внутренней металлической части, требующей тепла.

Для установки патронного нагревателя в условиях низких или средних температур (600°F или ниже) обычно подходят сверла общего назначения для сверления отверстий. Отверстия могут быть просверлены на 0,003–0,008 дюйма больше номинального размера сверла, что дает посадку 0,009. «до 0,014». Хотя эта посадка немного свободнее, чем это обеспечивает оптимальную теплопередачу, она помогает при установке и снятии картриджных нагревателей, особенно с длинными кожухами. При высокой плотности мощности гораздо важнее плотная посадка. Отверстия должны быть просверлены и расширены, а не просто просверлены сверлом общего назначения. При более плотной посадке нагреватель будет работать медленнее и прослужит дольше.

Каковы рабочие температуры картриджного нагревателя?

Картриджные нагреватели могут работать при низкой, средней и высокой плотности мощности. Они рассчитаны на рабочую температуру до 1400°F. Однако оптимальная рабочая температура будет зависеть от области применения, для которой вы используете патронный нагреватель.

Также важно отметить, что на реальную температуру промышленного нагревателя может влиять множество факторов, таких как удельная мощность патронного нагревателя, герметичность патрона внутри отверстия и теплопроводность нагреваемого материала. и контролируемая температура материала во время цикла нагрева. Для применения при высоких температурах, например выше 1000°F, рекомендуется использовать оболочки из сплава инколой для максимальной теплопередачи и долговечности.

Также важно учитывать электрическое подключение картриджа в зависимости от рабочей температуры. Когда картриджные нагреватели используются при относительно высоких температурах, электрические клеммы должны либо отличаться от обычных высокотемпературных проводов, либо патрон должен быть сконструирован таким образом, чтобы температура вокруг проводов поддерживалась на более низком уровне, чем предельная температура. подводящего провода.

Для чего используются картриджные нагреватели?

Картриджные нагреватели чаще всего используются для нагрева штампов, плит, форм и других металлических деталей путем вставки их в просверленные отверстия. Их также можно использовать в приложениях с погружением в жидкость. Ниже приведены некоторые примеры конкретных приложений:

Нагрев газов и жидкостей
Горячеканальные формы
Горячее тиснение
Прессы для ламинирования
Медицинское оборудование
Полупроводник
Пластиковый молдинг
Научное оборудование

Регуляторы температуры и датчики для патронных нагревателей

Датчик контроля температуры также является важным фактором и должен располагаться между рабочей поверхностью детали и нагревателями. Температура детали на расстоянии примерно 1/2 дюйма от нагревателей используется для выбора максимально допустимой удельной мощности в ваттах по графику. Контроль мощности является важным фактором в приложениях с высокой удельной мощностью. вызывают большие отклонения температуры нагревателя и рабочих органов.

Тиристорные регуляторы мощности полезны для продления срока службы нагревателей с высокой удельной мощностью, поскольку они эффективно исключают циклическое включение-выключение. Существует множество контроллеров температуры и датчиков, которые можно использовать в зависимости от приложения. Одним из наиболее популярных типов датчиков для применения в нагревателях картриджей являются датчики температуры для поверхностного монтажа. Термопара, RTD или термисторы доступны с клейкой основой или возможностью приклеивания к нагреваемой поверхности.

Также доступны датчики температуры с болтовым и магнитным поверхностным креплением. Цифровые регуляторы температуры бывают разных размеров с множеством вариантов выхода и входа. Входы термопары и RTD являются наиболее популярными с импульсным выходом постоянного тока. Импульсные выходы постоянного тока позволяют пользователю перейти к более крупному реле для переключения нагрузки нагревателя и использовать пропорциональное управление вместо управления включением/выключением, что может сократить срок службы нагревателя.

Выберите правильный обогреватель

Картриджные нагреватели диаметром 1/4 дюйма
Картриджные нагреватели высокой мощности OMEGALUX™ CIR производятся в соответствии с высочайшими отраслевыми стандартами с использованием только высококачественных материалов. Они были разработаны, чтобы служить дольше и превосходить картриджные нагреватели любой другой марки как в лабораторных, так и в промышленных условиях. Их прочная конструкция обеспечивает высокую диэлектрическую прочность, а также устойчивость к ударам и вибрации.

Патронные нагреватели диаметром 1/2 дюйма
Патронные нагреватели высокой мощности серии OMEGALUX™ CIR особенно хорошо подходят для использования в процессах, связанных с пресс-формами, штампами, плитами, нагревательными пластинами и операциями запечатывания.

Патронные нагреватели диаметром 3/8 дюйма
Патронные нагреватели высокой мощности серии OMEGALUX™ CIR особенно хорошо подходят для использования в процессах, связанных с пресс-формами, штампами, плитами, нагревательными пластинами и операциями запечатывания. Они доступны длиной от 1 до 24 “..

Патронные нагреватели диаметром 3/4 дюйма
Патронные нагреватели высокой мощности серии OMEGALUX™ CIR особенно хорошо подходят для использования в процессах, связанных с пресс-формами, штампами, плитами, нагревательными плитами и операциями запечатывания. Они доступны длиной от 2 1/2. от 4 до 48 дюймов.

Патронные нагреватели для тяжелых условий эксплуатации
Патронные нагреватели для тяжелых условий эксплуатации OMEGALUX™ серии C особенно подходят для использования в приложениях, связанных с нагреванием плит, пресс-форм, штампов, плит и контейнеров.

Электрические нагреватели шпилек
Нагреватели серии CBH изготовлены из прочных трубчатых элементов с металлической оболочкой, однородно объединенных с металлической втулкой, размер которой точно рассчитан для обеспечения надлежащего зазора и простоты вставки в отверстия стандартных размеров, поэтому большие болты или шпильки могут быть быстро расширяется и затягивается с помощью гаечного ключа, обеспечивая «плотную посадку» в холодном состоянии. Полезно при сборке больших компрессоров, прессов, турбин, блоков штампов, цилиндров, головок двигателей, сосудов под давлением и т. д. Быстрый нагрев важен для предотвращения перегрева дренирование окружающего металла Нагреватели CBH обычно используются в наборах, чтобы обеспечить равномерную затяжку сопрягаемых деталей.

Часто задаваемые вопросы

Определение плотности ватт
Термин «плотность ватт» относится к скорости теплового потока или поверхностной нагрузке. Это количество ватт на квадратный дюйм площади нагреваемой поверхности. В целях расчета стандартные картриджные нагреватели имеют необогреваемую длину 1/4 дюйма на каждом конце. Таким образом, для нагревателя размером 1/2 дюйма x 12 дюймов с номинальной мощностью 1000 Вт расчет плотности в ваттах будет следующим:

Плотность в ваттах = Вт / (П x Г x В)

Где:
Вт= мощность = 1000 Вт
Π = pi (3,14)
D = диаметр = 0,5 дюйма
HL = длина нагрева = 11,5 дюйма
Плотность Вт = 1000/(3,14 x 0,5 x 11,5) = 55 Вт/дюйм

Для большинства приложений не требуется максимальный ватт/дюйм². Используйте настолько высокую плотность мощности, насколько это необходимо. Воспользуйтесь запасом прочности, обеспечиваемым за счет использования рейтингов ниже максимально допустимого. Выбирайте обогреватели для наиболее равномерного распределения тепла, а не для максимально возможной мощности на нагреватель.

При средней плотности мощности сверла общего назначения обычно подходят для сверления отверстий. Как правило, это приводит к отверстиям на 0,003–0,008 дюйма больше номинального размера сверла, что приводит к посадкам на 0,010 дюйма 0,015 дюйма. Конечно, наиболее плотная посадка желательна с точки зрения теплопередачи, но несколько более свободная посадка помогает при установке и снятии картриджных нагревателей, особенно длинных. Для облегчения демонтажа нагревателя рекомендуется полностью просверлить отверстия в детали. После сверления очистите или обезжирьте деталь, чтобы удалить смазку для резки.

При высокой плотности мощности отверстия следует сверлить и расширять, а не просто сверлить до конечного диаметра универсальным сверлом. При высокой плотности мощности важно точное прилегание. Посадка – это разница между минимальным диаметром нагревателя и максимальным диаметром отверстия. Например, патронный нагреватель OMEGALUX диаметром 1/2 дюйма на самом деле составляет 0,498 дюйма плюс 000 дюймов минус 0,005 дюйма. Если этот нагреватель поместить в отверстие, которое было просверлено и расширено до диаметра 0,503″ – 0,493″ = 0,010″).

Промышленные обогреватели
Ленточные нагреватели
Гибкие нагреватели
Погружной нагреватель
Погружной нагреватель — часто задаваемые вопросы
Нагреватель из силиконовой резины
Тросовые и ленточные нагреватели
Полиимидный нагреватель

Как работает картриджный нагреватель?
Каковы рабочие температуры?
Для чего используются картриджные нагреватели?
Контроллеры и датчики температуры
Выберите правильный обогреватель
Часто задаваемые вопросы

Патронные нагреватели доступны с удельной мощностью от низкой до высокой

Backer Hotwatt производит широкий ассортимент патронных нагревателей, также известных как погружные нагреватели, для различных применений. Размер, оболочка, выводы, клеммы, мощность и напряжение могут быть адаптированы для удовлетворения ваших потребностей в нагреве.

9Картриджные нагреватели 0002 — наш самый популярный продукт. Мы производим картриджные нагреватели низкой и средней мощности, а также патронные нагреватели высокой мощности. Картриджные нагреватели обеспечивают локальный нагрев ограниченных рабочих зон, требующих тщательного контроля температуры. Матрицы, плиты и множество других типов технологического оборудования эффективно нагреваются. Тщательно контролируемая рабочая температура до 1400° F (760 C) достигается за счет сочетания расположения нагревателя и надлежащей выходной мощности.

Компания Backer Hotwatt является ведущим производителем электрообогрева и может предоставить решения для обогрева в соответствии с вашими спецификациями, чтобы удовлетворить ваши потребности в отоплении. Компания Backer Hotwatt имеет в наличии все материалы для блоков различного диаметра, перечисленных в каталоге. Ваш заказ с указанием мощности, напряжения, диаметра, длины и типа провода легко и быстро изготавливается из нашего ассортимента. Кроме того, многие стандартные размеры доступны на нашем складе Картриджные нагреватели для немедленной доставки.

Standard Heater Cartridge

Low/Medium
Watt Density

Superwatt High Watt Cartridge

High
Watt Density

Metric Heater Cartridge

Low and High
Watt Density

Square/Rectangle Heater Cartridge

Milled Slots

Погружной нагреватель
Картридж

Жидкости

Специальный погружной нагреватель
Нагревательный картридж

Жидкость и газ

Специальный

Особенности

Доступность: В наличии

Загрузить PDF

Картриджные нагреватели: как они сделаны и почему они выходят из строя!
Как производятся патронные нагреватели?
Почему картриджные нагреватели выходят из строя?
Достижение максимальной теплопередачи и длительного срока службы для нагревателей с высокой удельной мощностью Цикличность
Расположение точки контроля температуры Эмпирическое руководство по сроку службы картриджного нагревателя
История картриджных нагревателей

Описание

U. L. Признано – E56973

C.S.A. Сертифицировано – 016386-0-000

Применение картриджных нагревателей

Обогрев картера компрессора, копировальные аппараты, штампы, пищевая промышленность, клеевые банки, термосварка, термоклей, этикетирование, медицинское оборудование, упаковка, обработка фотографий, литье пластмасс, Валики, восковые горшки и обувное оборудование.

Картриджные нагреватели: как они сделаны и почему они выходят из строя!

Ваши обогреватели преждевременно выходят из строя? Срок службы картриджного нагревательного элемента определяется тем, насколько быстро тепло, генерируемое резистивной проволокой, может рассеиваться во внешней оболочке. Для продления срока службы нагревателя доступны два метода изготовления патронных нагревателей; Патронные нагреватели STANDARD и патронные нагреватели SWAGED. Несмотря на то, что обогреватели обоих типов выглядят одинаково, внутренняя конструкция сильно различается.

Для получения дополнительной информации прочитайте наш информационный документ: Как предотвратить выход из строя патронного нагревателя и продлить срок службы нагревателя

Как производятся патронные нагреватели?

СТАНДАРТНЫЕ КАРТРИДЖНЫЕ / ПОГРУЖНЫЕ НАГРЕВАТЕЛИ

Нагревательные спирали из нихромовой проволоки вставляются в отверстия, сформированные в керамических трубках. Наполнитель из чистого оксида магния вбивается в отверстия, в которых размещены нагревательные змеевики, чтобы обеспечить максимальную передачу тепла к оболочке из нержавеющей стали. Затем нагреватель имеет торцевую заглушку, приваренную дуговой сваркой, вставленную в нижнюю часть нагревателя, и устанавливают изолированные провода.

КАРТРИДЖНЫЕ НАГРЕВАТЕЛИ 0056

Нихромовая проволока намотана на керамический сердечник, который расположен в непосредственной близости от оболочки нагревателя. Затем в него вбрасывается чистый оксид магния (MGO), и нагреватель обжимается до определенного диаметра. Это сжимает MGO, поэтому он становится улучшенным проводником тепла от проволоки, сохраняя при этом свои диэлектрические свойства. Это улучшает скорость теплопередачи и позволяет использовать более высокую удельную мощность в нагревателях с обжимным патроном. Обжатые нагреватели могут безотказно работать при более высоких температурах и вибрации.

Почему картриджные нагреватели выходят из строя?

1.НЕ ПОДХОДИТ!

Наиболее распространенной причиной выхода из строя картриджного нагревателя является неправильная посадка в отверстии, в которое он вставляется. Если нагреватель не может рассеять тепло, генерируемое и производимое при контакте с оболочкой, температура внутри нагревателя будет продолжать расти до тех пор, пока нагреватель не выйдет из строя.

2. ПРИСУТСТВУЮТ ВЛАГА и/или ЗАГРЯЗНЕНИЯ!

MGO, используемый в картриджных нагревателях, является гигроскопичным. Каждый раз, когда питание электрических нагревателей отключается, возникает внутренний вакуум, который втягивает воздух из окружающей среды. При наличии влаги или примесей (масла, газа и т. д.) они могут попасть в нагреватель и вызвать короткое замыкание, что приведет к отказу нагревателя.

3. ПЛОТНОСТЬ МОЩНОСТИ СЛИШКОМ ВЫСОКАЯ!

Если мощность в ваттах на квадратный дюйм слишком велика, нагреватель не сможет рассеивать тепло и выйдет из строя.

4. НЕПРАВИЛЬНОЕ НАПРЯЖЕНИЕ!

Мощность любого электронагревателя зависит от квадрата напряжения. Если нагреватель на 120 вольт запитать от 240 вольт, мощность будет в 4 раза больше, чем у того же нагревателя на 120 вольт. В нормальных условиях это может привести к выходу из строя нагревателя.

У нас есть картриджные нагреватели круглого, квадратного и прямоугольного сечения диаметром от 1/8” до 2 3/8” и метрическими размерами от 6 мм до 20 мм. У нас есть специальные функции для конфигурации и защиты выводов, торцевые уплотнения для неблагоприятных условий окружающей среды и материалы оболочки от нержавеющей стали до титана.

Максимальная теплопередача и длительный срок службы нагревателей с высокой удельной мощностью.

Fit

Нагреватели с высокой плотностью мощности требуют тщательной установки для обеспечения оптимальной производительности и длительного срока службы. Компания Backer Hotwatt рекомендует не сверлить и не расширять установочные отверстия более чем на 0,002, чем требуемый номинальный размер отверстия. Нагреватели рассчитаны таким образом, чтобы их диаметр никогда не превышал 0,005 меньше номинального диаметра и всегда был как минимум на 0,001 меньше номинального диаметра для посадки со скольжением. Такое плотное прилегание обеспечивает быструю передачу тепла от нагревателя, а также способствует максимальному охлаждению устройства, что способствует долгому сроку службы.

Циклирование

Быстрое циклирование нагревателей от очень низких до очень высоких температур значительно сокращает срок их службы. Поэтому рекомендуется позаботиться о расчете правильной мощности для любой конкретной установки. Оптимальная мощность должна обеспечивать цикл включения/выключения 50/50. Для работы при очень высоких температурах (более 750°F) управление включением/выключением вполне можно заменить регулированием входного напряжения с помощью регулируемых трансформаторов или кремниевых выпрямителей, чтобы свести к минимуму большие колебания температуры в проводе нагревателя.

Расположение точки контроля температуры

При использовании термостатов чувствительный элемент не должен располагаться дальше 1/2″ от нагревателя, где это возможно. Более отдаленное расположение может привести к тому, что устройство перегреется, что сократит срок его службы.

Мощность

Минимальная мощность основана на 60 Вт на квадратный дюйм. Блоки с более низкой удельной мощностью могут быть изготовлены для особых условий, таких как высокая температура или вибрация. Минимальную доступную мощность можно определить, используя следующую формулу и значения в таблице 1:

История картриджных нагревателей

ТИПЫ КАРТРИДЖЕЙ –

Оригинальный старый резерв, изготовленный с керамической опорной проволокой, вставленной в металлическую трубку, заполненную неорганическим керамическим порошком (обычно оксидом магния). Поперечные сечения могут быть круглыми диаметром от 1/8 дюйма до 2 дюймов; квадратные, шестигранные, треугольные и т. д. Также доступны поперечные сечения; длина может быть от < 1 дюйма до > 4 футов. Это обычно первое соображение для OEM-производителей и составляет примерно 20% от общего числа производимых электрических нагревателей. Плотность мощности < 100 Вт на квадратный дюйм, возможна температура до 1200 градусов по Фаренгейту.

Стандартные патроны – Обычно изготавливаются внутри металлической трубки, похожей на пулю Патрон; возможный источник его названия. Различные типы перечислены ниже.

Компактные картриджи – Разработанные около 60 лет назад, возможно, под влиянием хорошей удельной мощности уплотненных в рулонах труб, указанные блоки по своей природе уплотнения неорганической энергии плотно прилегают к резистивной проволоке, что делает их отличными блоками. Плотность мощности уплотненных картриджей увеличилась по сравнению с неуплотненными картриджами на единицы менее 500 Вт на квадратный дюйм. Компактные нагревательные элементы также могут нагреваться до 1800 градусов по Фаренгейту. Требование к трубкам более высокого качества (выдерживающим уплотнение прокаткой/штамповкой), керамические внутренние детали с точным обжигом, а также дополнительная операция уплотнения делают этот блок в 1,5-3 раза дороже стандартного картриджа. Они доступны у большинства поставщиков диаметром от 1/8 дюйма до 1 дюйма и длиной от 1 дюйма до > 3 футов. Первый выбор для OEM-производителей, которым требуется высокая удельная мощность/температура. внутри небольшого конверта.
