Патрон сверлильный – конструкция и виды, применение, эксплуатация и ГОСТ.
Предназначенный для сверлильного станка патрон представляет собой небольшую по размерам деталь, выполненную из высокопрочной цементированной стали, основное предназначение которой заключается в обеспечении крепежа сверла на оси передней бабки станка (шпинделя). Сверлильный патрон необходим не только для надёжного соединения наконечника станка, но и облегчения процесса смены насадок.
Согласно действующему нормативному документу ГОСТ 15935-88 твёрдость комплектующих патрона является строго оговорённой величиной: так, для корпуса значение по Роквеллу составляет 51 HRC, а для кулачков – 54 HRC.
Несмотря на то, что в упомянутом документе стоит обозначение «HRCэ», указанные значения являются верными, так как обе аббревиатуры стали равнозначными (в ближайшее время буква «э» будет исключена из обозначения).
Указанные значения указывают способность того или иного образца металла (или сплава) сопротивляться вдавливанию специального алмазного тестового конуса впрямую в поверхность (заменителем конуса может выступать металлический шарик). Максимальное значение по шкале «С» составляет 100 единиц.

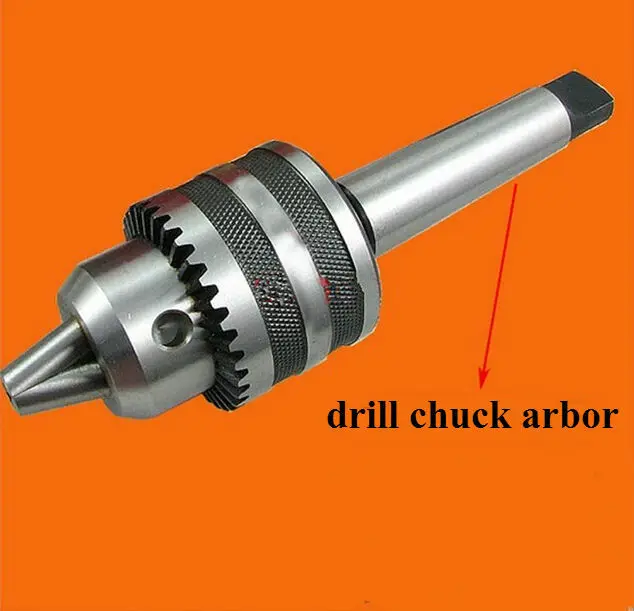

Патрон является своеобразным посредником между конусом Морзе – элементом, крепящимся непосредственно на шпинделе, и сверлом, осуществляющим обработку заготовки. В некоторых случаях патрон может быть снабжён конусообразным хвостовиком, который обеспечивает лучшую связь между ним и конусом за счёт идеальной посадки (так как все размеры являются стандартизированными, подобрать требуемую деталь не составит труда). Вдобавок к этому конус берёт на себя часть нагрузки, передаваемой от вращения вала, потому разрушительное воздействие, оказываемое непосредственно на патрон, значительно снижается.
Конструкция сверлильных патронов
Если рассматривать конструкцию патрона кулачкового типа, то он включает следующие основные элементы:
- корпус;
- гайка с обоймой;
- винтовой хвостовик с левой резьбой;
- шарикоподшипник между гайкой и хвостовиком;
- кулачки.
В обойме профрезерованы три паза с кулачками (зажимами), также 3 Г-образных паза имеется и в верхней части винта. Последние обеспечивают подвижную радиальную связь зажимов и винта. Вращение осуществляется с помощью ключа, который входит в зубчатое зацепление с обоймой. Концевая часть ключа фиксируется в корпусе патрона.
При вращении хвостовой части винт совершает осевые движения, придавая зажимам патрона радиально-осевое перемещение. Кулачки осуществляют скольжение внутри корпуса и по бортику обоймы, обеспечивая фиксацию инструмента или освобождая его от действия сжимающих сил.
В процессе сверления хвостовик патрона проворачивается в его корпусе в направлении часовой стрелки.
Тем самым на винт действует усилие затягивания, которое усиливает силу фиксации инструмента. При смене инструмента обойма вращается против часовой стрелки с помощью ключа, тем самым разжимая кулачки.
Разборка и сборка патронов
Бывают случаи, когда для нормального продолжения службы патрона ему необходима детальная чистка. Разобрать можно практически любой, а собрать обратно — нет. Быстрозажимной часто имеет кожух, под которым скрыты его составляющие. В этом случае разобрать или применить поверхностную чистку деталей придётся определить, сняв пластиковый кожух.
Чаще всего разобрать можно при помощи грубой физической силы, зажав его в тисках и постукивая молоточком по тыльной стороне. Тот способ применим для сборных конструкций, детали которых сделаны из толстого металла, но не из единого куска метала.
Разобрать кулачковый быстрозажимной, где венец с обоймой составляют монолит, при помощи одной только силы не удастся. Ввиду его конструкции может понадобиться нагревающий инструмент.
Например, строительный фен способный дать металлу нагрев до 250 ⁰ C. прежде чем вставить патрон вращающимся кольцом в тиски, необходимо спрятать его кулачки внутрь. Нагрев вращающегося кольца необходимо производить снаружи, охлаждая его изнутри при помощи хлопчатого материала вставленного внутрь, который в процессе нагревания детали периодически поливается холодной водой.
После достаточной температуры нагрева можно выбить основу из кольца, которое так и останется в тисках. При сборке также потребуется нагревание детали.
Виды фиксации инструмента
Существует несколько основных видов фиксаторов инструмента для сверлильных станков:
- Трехкулачковый патрон для зажима цилиндрического хвостовика.
- Двухкулачковый патрон. Применяется при малых нагрузках для инструментов небольшого диаметра.
- Быстросменные устройства с коническим хвостовиком.
- Самоустанавливающиеся фиксирующие устройства. Применяются для расточки предварительно просверленных отверстий.
- Предохранительные фиксаторы применяются для работы с метчиками при подготовке резьб.
- Реверсивные патроны для сверлильных станков. Применяются при нарезании резьбы на оборудовании без обратного вращения шпинделя.
Классификация
- Быстросменный сверлильный патрон используется со сменной втулкой для свёрл с коническим хвостовиком;
- Предохранительный патрон для нарезания резьбы в глухих и сквозных отверстиях имеет более сложное строение. Состоит он из кулачков муфты, ведомых полумуфт, основной кулачковой муфты, пружины и регулировочной гайки. Используется он как держатель для меитчиков.
- Цанговый сверлильный патрон состоит из хвостовика, соединённого с цилиндрической частью. Между зажимом и хвостовиком внутри патрона находится разрезная втулка.
- Двухкулачковый сверлильный патрон зажимает сверло благодаря внутренним зацепам в верхней части патрона, фиксируемым пружиной. Чем и объясняется его особенность применения для тонких свёрл и использования при небольших нагрузках на сверло.
Только сверлильные патроны с ключом, имеющие конус Морзе имеют соответствующие требования по ГОСТ 8522-79, встретив указание на гост соответствие по размеру используемых при данном размере конуса Морзе можно определить по таблице. Быстрозажимной не имеет конуса, но в отличие от своего собрата с ключом имеет внутреннюю резьбу, диапазон которой обязательно указывается в маркировке.

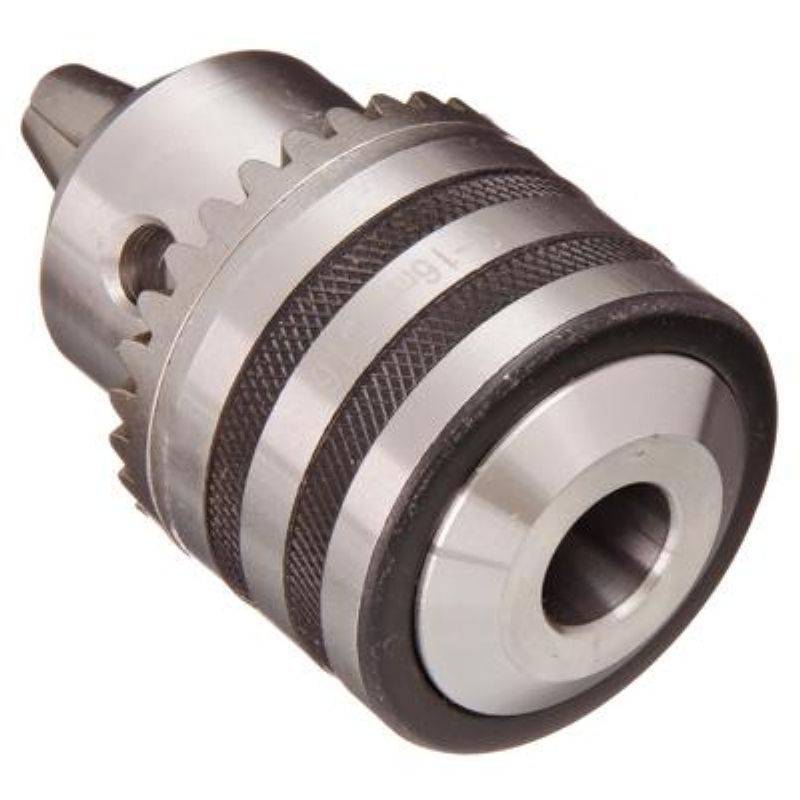

Трёхкулачковый
Маркировка чаще всего выглядит так (на изделиях российских производителей):
- ПСК 3-16 говорит о диапазоне диаметров сверл в мм;
- КМ В12; В16; В18 – что указывает на конус Морзе соединительного отверстия;
- ГОСТ 8522-79 – такое обозначение в маркировке однозначно указывает на соответствие по всем параметрам в таблице, составленной в 79 году.
Скачать ГОСТ 8522-79 «Патроны сверлильные трехкулачковые»
Маркировка на быстрозажимной имеет только указание на размер внутренней резьбы и диапазон диаметров зажимаемых свёрл.

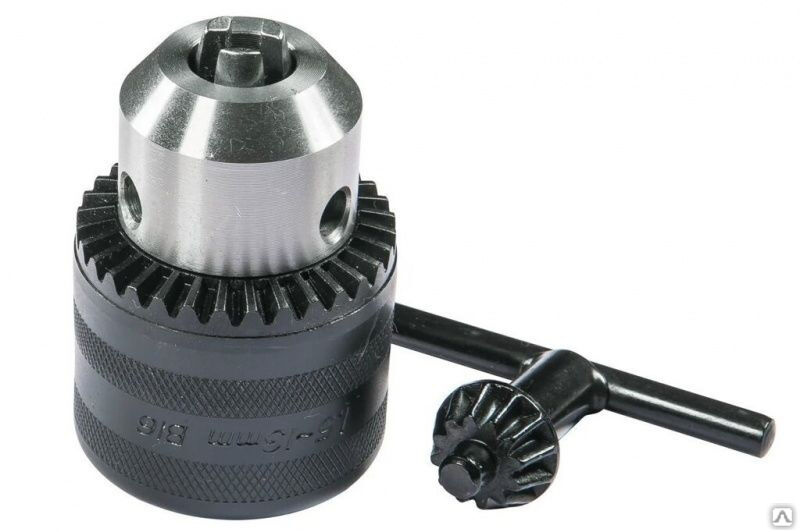

Трёхкулачковый патрон для сверлильного станка, с фиксацией сверла ключом, соответствует не только ГОСТ 8522-79, но его конус Морзе отвечает стандартам СЭВ 148-75. Что делает сверлильные патроны, выпущенные в России в соответствии с ГОСТ 8522-79, пригодными для сверлильного станка зарубежных производителей, работающих по международным стандартам.
Размеры по ГОСТ 8522-79 – это строгое указание по соответствию типоразмера по диапазону зажима и допустимому радиальному биению. В то же время соответствие основным параметрам не является указанием на определённую конструкцию. Выглядеть сверлильные патроны могут по-разному:
- по форме и длине рабочей части;
- наличию или отсутствию пластикового, предохраняющего корпуса;
- методу крепления основных частей патрона между собой,
- цвету сплава.
Конус Морзе изменяется в большую сторону с возрастанием номера типоразмера. Вместе с размером изменяются допуски радиального биения.
Например, конус Морзе В16 имеют сверлильные патроны 10 и 13 типоразмеров.
Эти цифры соответствуют верхнему параметру зажима сверла, нижний устанавливается ГОСТ 8522-79. С конусом Морзе В18 изготавливается патрон № 16 по этой же таблице. Его минимальный зажим 3 мм, максимальный – 16 мм.
Быстрозажимной патрон необходимо подбирать в соответствии с размерами крепёжного отверстия и резьбы станка. Ключевые патроны, благодаря конусу Морзе, имеют преимущество. Конусные переходники позволяют устанавливать на станок патроны с меньшим или большим конусом Морзе, расширяя возможности станка.

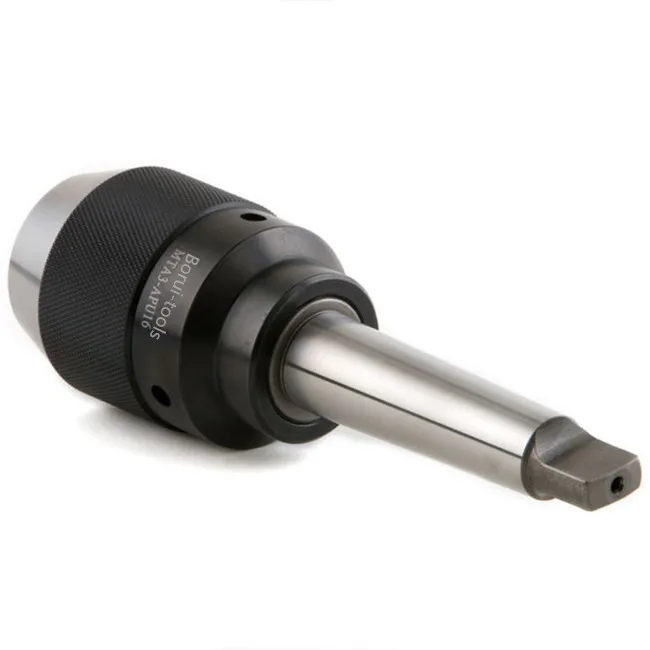

Наиболее выносливый быстрозажимной патрон, но он же и самый дорогой – это прецизионный быстросменный патрон. Он идеален для станка, работающего на больших оборотах. Конусные хвостовики делают прецизионный быстрозажимной патрон универсальным.
Возможности применения
Сверлильные патроны применяются для фиксации металлорежущего инструмента с хвостовиком диаметром до 20 мм. Конструкция и разнообразие вариантов исполнения оснастки позволяет использовать её для целого ряда технологических операций:
- Сверление отверстий в деталях. Возможна резка как сквозных отверстий, так и глухих требуемой длины.
- Рассверливание заранее просверленных отверстий под больший диаметр.
- Уменьшение шероховатости внутренней поверхности отверстия путем зенкерования.
- Развертка отверстий конической и цилиндрической формы.
- Подготовка фасок и выемок под шайбы и потайные головки путем зенкования.
- Раскатка отверстий с помощью оправки и закаленных тел качения (шариков и роликов) для получения плотной и гладкой поверхности с малой шероховатостью.
- Нарезание резьб метчиком на всю глубину или на её часть.
- Подрезание торцов для получения ровной поверхности под прямым углом к оси отверстия.
Возможна резка как сквозных отверстий, так и глухих требуемой длины.Также возможно развальцовывание полых заклепок и многие другие металлорежущие операции.
Описание и применение патронов
Патрон сверлильный применяется для осуществления сверления как ручным инструментом (сюда входит дрель либо шуруповерт и перфоратор), так и на различных станках. Данные патроны выпускаются по европейским и отечественным стандартам.
Приборы обязаны соответствовать требованиям жесткости крепления, радиальному биению типового размера, нужного для осуществления сверления, в зависимости от размеров сверла, а также плотности материала. Чем она жестче, тем, значит, больше будет нагрузка на сверло. А если же патрон подобрали неверно, то сверло сломается.
Патроны для сверлильного станка подразделяются на 2 большие группы по типу крепления:
- Патроны, соответствующие крепежному отверстию в токарном станке для конусных креплений.
- Патроны, имеющие резьбовое сцепление со станком.
Общие правила эксплуатации
Для обеспечения точности при выполнении работ, долговечности оснастки, инструмента и оборудования рекомендуется следовать правилам безопасной эксплуатации:
- Подбор патрона осуществляйте по минимальному и максимальному диаметру хвостовика инструмента.
- При выборе патрона учтите его конструкцию, особе внимание уделите способам соединения со шпинделем (номеру конуса) и фиксации инструмента.
- Используйте различные переходные конусные втулки для фиксации патрона и инструментов. При установке убедитесь в чистоте поверхности конуса.
- Перед сверлением отметьте керном центр будущего отверстия.
- При подборе сверла учтите вибрацию патрона, что увеличивает получаемый диаметр на 0,05 – 0,3 мм. Для высокоточного сверления используйте прецизионные патроны.
- Применяйте тиски, призмы и прочие фиксаторы для обрабатываемых деталей.
- Используйте СОЖ для охлаждения инструмента и продления срока его эксплуатации.
- При сверлении отверстий большого диаметра используйте инструмент меньшего размера с последующим рассверливанием.
Предназначение данных патронов
Сверлильные патроны разделяются на несколько видов. Они бывают с механическим зажимом либо самозажимные, кроме того, они различаются в зависимости от закрепляемого режущего прибора:
- Патрон сверлильный с конусом подразделяется на несколько видов: B16, В18, В24, В32 и т. д. А в случае необходимости взаимодействия конуса со шпинделем (сначала он обязан точно подойти к внутреннему отверстию последнего), данный патрон уже совмещается с ним. Кроме всего, некоторые сверлильные самозажимные патроны с конусом в хвосте специально производились под точное соединение.
д. А в случае необходимости взаимодействия конуса со шпинделем (сначала он обязан точно подойти к внутреннему отверстию последнего), данный патрон уже совмещается с ним. Кроме всего, некоторые сверлильные самозажимные патроны с конусом в хвосте специально производились под точное соединение.- Патрон сверлильный самозажимной – это очень точный прибор, который может самопроизвольно зажать режущий аппарат с хвостовиком в виде конуса. Данные патроны используются и на станках с числовым программным управлением, а также на координатно-расточных и вертикально-сверлильных станках.
- Патроны, взаимодействующие с корончатыми сверлами. Они применяются для закрепления сверл корончатого вида. По сравнению со спиральными, названные высверливают отверстия большого диаметра за очень короткое время. Процесс при этом происходит не только быстро, но и очень точно.
Использование крепежных элементов
Среди наиболее распространенных крепежных конструкций применяются на производстве модели В16, чуть большего размера В18, а также конус Морзе.
Цифровые показатели в названии модели не соответствуют размерным величинам патрона, к примеру, конусообразное крепление для сверлильных насадок В16 характеризуется диаметром в 27 мм.
Патроны для сверлильного оборудования могут отличаться между собой по следующим признакам:
- по внешней форме и индивидуальной длине рабочей области;
- на некоторых моделях иногда присутствует либо отсутствует предохраняющий корпус из пластика;
- метод скрепления составных частей патрона отличается в разных моделях;
- сплав, из которого изготавливается деталь станка, отличается по цветовому оттенку.
Чтобы расширить возможности сверлильного устройства его укомплектовывают дополнительными переходниками с конусом. Благодаря такому усовершенствованию можно осуществить установку патронов с уменьшенным либо существенно превосходящим по размеру конусом Морзе.
Выделяется также наиболее функциональный и выносливый тип крепежа – быстрозажимной, он идеально подходит для высокоэффективного оборудования, функционирующего на больших скоростях.
Благодаря конусным хвостовикам деталь характеризуется высокой универсальностью. Но по стоимости эта деталь оборудования имеет недостижимые величины.
Выбрать тип патрона среди современного многообразия этих деталей несложно, если отдавать предпочтение универсальным разновидностям. Но профессиональная деятельность, связанная с высокоточным и сложным сверлением, требует скрупулезного анализа деталей патрона, это осуществляет не каждый специалист этого дела.
