Что такое паяльная станция

Когда возможностей обычного паяльника становится недостаточно, имеет смысл задуматься об использовании специальной паяльной станции (ПС). Провести качественный монтаж на печатную плату некоторых элементов без специального оборудования бывает либо очень сложно либо и вовсе невозможно. Современные печатные платы, собираются на автоматизированных линиях при помощи специальных ПС. Логично, что для ремонта необходимо использовать подобные устройства. Тем более, что при нагревании обычным паяльником (пусть и с тончайшим жалом), велик риск перегреть сам элемент или текстолитовую основу, на которой он смонтирован.

Для чего и кому нужна паяльная станция.

Паяльная станция – это комплекс специализированных инструментов для выполнения операций одиночной и групповой пайки. И нужна она, прежде всего, тем, кому возможностей обычного паяльника уже мало.

Паяльная станция является более сложным устройством, чем простой паяльник. Соответственно, имеет перед ним ряд преимуществ:

  • температура нагревательного элемента стабильна, электронный блок управления поддерживает заданный режим неограниченное время;
  • наличие гальванической развязки от сети, что критично при пайке элементов запитанной схемы;
  • необгораемое жало - если обращаться аккуратно, может прослужить очень долго.

В минимальный состав ПС входят следующие узлы?

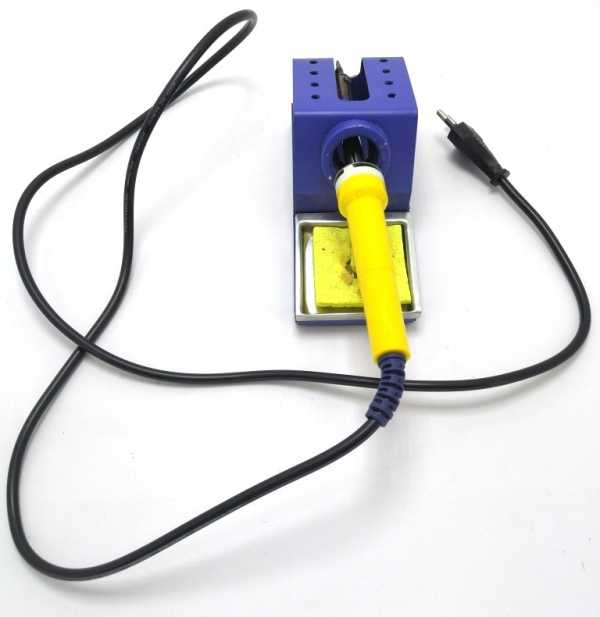

  • Паяльник со сменным жалом
  • Блок регулировки
  • Подставка
  • Термофен
  • Оловоотсос
  • Очиститель жала

Основное преимущество паяльной станции перед паяльником заключается в наличии электронного блока управления режимами работы.

Электронный блок управления обеспечивает:

  • Плавная и точная регулировка температуры
  • Поддержание температуры в заданном диапазоне
  • Защита от перегрузок в сети

Таким образом, паяльная станция обеспечивает пайку там, где критически важно исключить воздействие высоких температур на монтажные элементы и текстолитовую основу, сохраняя при этом высокую прочность и долговечность соединений.

Назначение отдельных модулей

Основным рабочим модулем паяльной станции является устройство питания с электронным или аналоговым блоком управления на основе автотрансформатора. Оно позволяет регулировать амплитуду подаваемого на нагревательный элемент напряжения и поддерживать температуру в заданном диапазоне. Паяльная станция может работать от напряжения 12В и 24В.

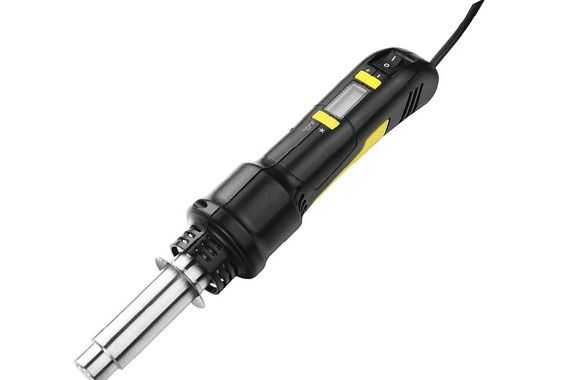

Следующие два устройства: паяльник и термофен. Оба предназначены для пайки элементов и различаются областью применения. Паяльник используется для пайки элементов с боковым расположением контактов, а фен для монтажа элементов с контактами под корпусом.

Подставка предназначена для безопасной фиксации паяльника и термофена в перерывах между выполнением пайки. Данное приспособление не является строго обязательным и входит в комплект поставки не всех ПС, но приобрести его крайне желательно. Безопасность и удобство работы при использовании подставки возрастает в разы.

Вакуумный оловоотсос. Необходим для очистки места пайки от остатков олова или припоя. Так же как и подставка, является опциональным элементом. Не влияет напрямую на процесс пайки, однако к приобретению крайне желателен, так как минимизирует следы ремонта и незаводского монтажа. Особенно актуально для неопытных радиомонтажников.

Очиститель жала. Наличие и применение обязательно! Дешевая ветошь из термостойкого материала для очистки паяльного жала от загрязнений и нагара. Вещь совсем уж дешевая, но экономить на жалах для паяльника поможет. Главное – не лениться и периодически их чистить.

Какие паяльные станции бывают

Строго классифицировать паяльные станции трудно из-за большого количества различных модификаций и способов применеия. Различные модели ПС отличаются друг от друга следующими параметрами:

  • По количеству одновременно подключаемых к рабочей станции паяльников. Одно- и двухканальные соответственно. Чаще всего, второй канал служит для подключения дополнительного, демонтажного, паяльника.
  • По типу управления рабочими режимами. Существуют цифровые и аналоговые модули управления. Цифровые более удобны в использовании и более точные.
  • По типу нагревательного элемента. Жало с нихромовым нагревателем, керамическим нагревателем и индукционным нагревателем.
  • По способу пайки. Различают контактные, бесконтактные и комбинированные станции.

У контактных ПС нагревательным элементом является жало. Бесконтактные могут нагревать элемент потоком горячего воздуха или инфракарасным излучением. Комбинированные сочетают в себе оба предыдущих вида.

Нужна ли калибровка паяльной станции?

Оговоримся сразу – в исправно работающей паяльной станции калибровка не требуется. Стабильность и точность поддержания режимов работы обеспечивается технологией изготовления самой станции на всем протяжении срока ее службы.

Если же оказывается, что ПС работает некорректно (частые явления – это слишком высокая или низкая температура нагревательного элемента, не соответствующая показаниям шкалы блока управления), то вероятнее всего, неисправен один из блоков. В данной ситуации никакая калибровка не принесет результата.

Немного по-другому дело обстоит с дешевыми китайскими паяльными станциями, которые в изобилии присутствуют на рынке. Низкое качество сборки многих моделей приводит к тому, что показания индикаторов температуры на блоке управления сильно отличаются от реальной температуры нагревательного элемента.

В этом случае, полезно провести небольшие измерения, чтобы определить: на какую величину «врет» шкала настройки.

Для измерения понадобится мультиметр с выносным термодатчиком и отвертка с тонким жалом. Следует включить паяльную станцию и дождаться ее прогрева до рабочей температуры. Далее, поднеся датчик вплотную к нагревательному элементу, необходимо сравнить показания на мультиметре с температурой, выставленной на шкале блока управления. В дальнейшем, при работе с паяльной станцией необходимо учитывать эту разницу и выставлять температуру пайки с поправкой на нее.

sanata-tech.ru

особенности классификация, применение, способы управления и выбор паяльных устройств

В жизни каждого домашнего мастера может возникнуть ситуация, когда решить ту или иную задачу можно наиболее эффективно только с помощью паяльного оборудования. Необходимо правильно выбрать это устройство, ведь хочется, чтобы приобретенное оборудование без каких-либо осложнений помогло удовлетворить возникшую потребность.

Каждому понятно, что без знания технических характеристик паяльного оборудования крайне сложно выбрать среди всего разнообразия подобных устройств наиболее подходящий вариант.

Важно помнить, что качество пайки зависит не только от исполнения паяльника, но и от особенностей прилагаемых к нему комплектующих, которые у самой бюджетной модели представлены

контрольно-управляющим модулем и пружинным держателем.

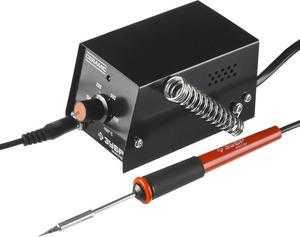

Для удовлетворения бытовых потребностей такой паяльный прибор подходит лучше всего. Он сможет поддерживать в процессе работы необходимую температуру для эффективного выполнения операций, а также защитит от перегрузок и статики.

Если сравнить паяльный прибор в подобной комплектации со стандартной паяльной станцией специального назначения, то можно узнать, что по дополнительной оснастке оба этих прибора ничем не отличаются. Последняя обычно поставляется с термопинцетом, феном локального подогрева, тепловым излучателем, вакуумным пинцетом и вспомогательной арматурой.

Классификация паяльных приборов

Паяльная станция позволяет выполнять узкоспециализированные задачи, поэтому она более предпочтительна. Эти устройства можно классифицировать в зависимости от целей использования. Именно они и определяют комплектационный набор конкретной модели.

Существует несколько видов паяльных устройств:

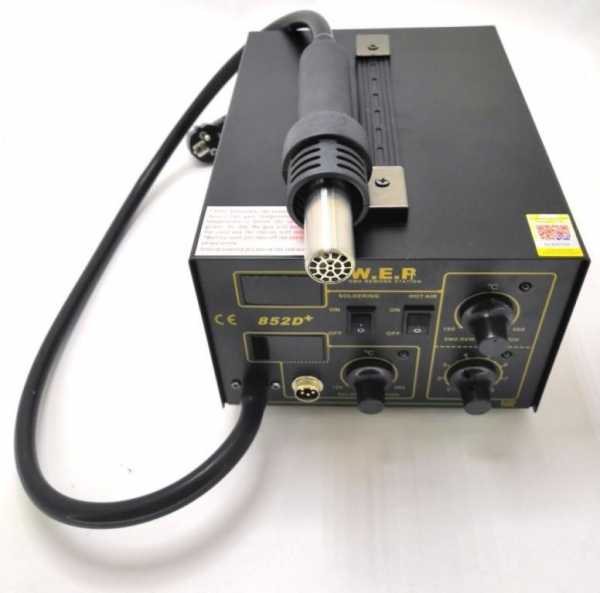

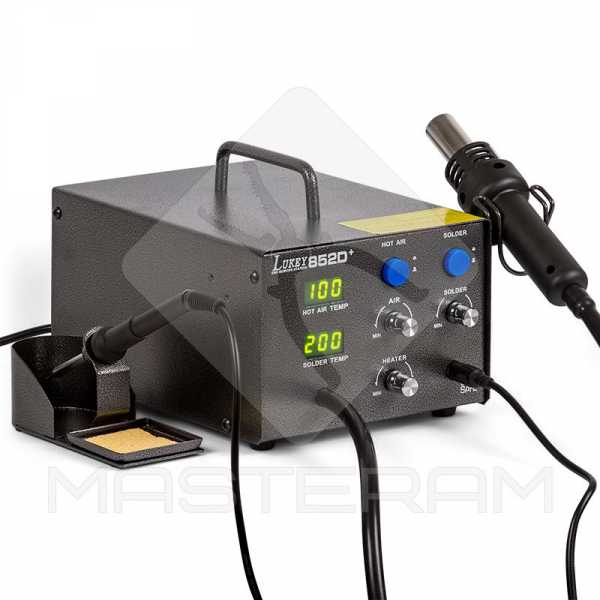

  • Термовоздушная. Прибор, который поставляется с феном и позволяет выполнять пайку горячим воздухом.
  • Индукционная. Небольшое по размерам устройство, которое, несмотря на это, обладает довольно большим рабочим потенциалом и выносливостью.
  • Импульсная. Предназначена для монтажа и демонтажа современных схем.

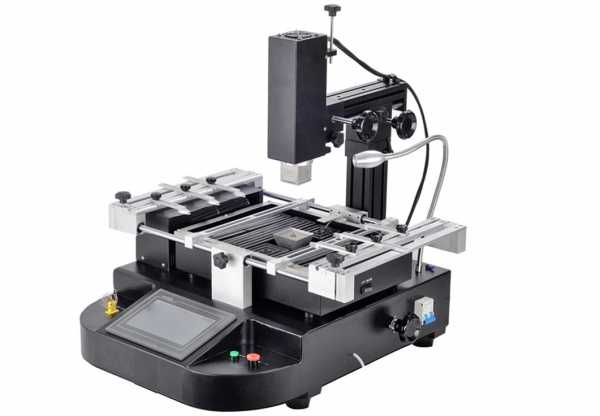

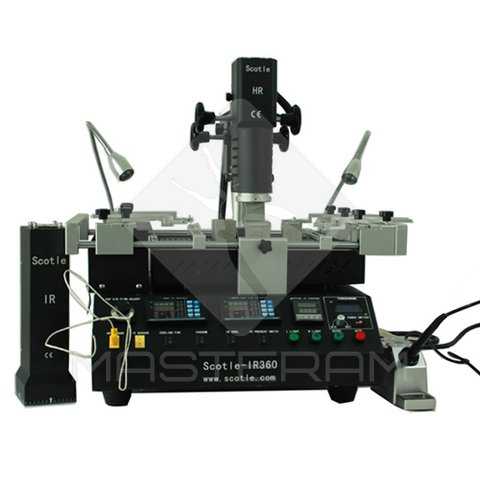

  • Инфракрасная. Наиболее подходящий вид устройств для проведения в домашних условиях ремонта мобильного телефона или планшета.

Технологические особенности применения

На основании такого признака, как тип пайки, эти устройства можно разделить на две основные группы — свинцовые и бессвинцовые.

Свинцовые станции

В конструкции устройств, предназначенных для свинцовой пайки, предусмотрен специальный модуль, позволяющий выбирать желаемый уровень нагрева жала. Они могут быть выполнены в двух вариантах — использующих для работы электроэнергию и в виде станций индукционного типа.

Говоря об индукционных станциях, нужно отметить, что возможность использования этих устройств для выполнения необходимых манипуляций обеспечивает переменное магнитное поле.

В процессе работы обработка каждого элемента пайки выполняется с индивидуально подобранной мощностью, что делается в автоматическом режиме. Такая возможность заложена производителем в самом приборе, он может без участия пользователя определить теплоемкость компонента пайки.

Индукционные станции для пайки более удобны в эксплуатации и имеют высокий уровень теплоотдачи.

Бессвинцовые станции

Если требуется выполнить пайку мелких элементов схемы или труднодоступных компонентов, то в этом случае используют способ бесконтактной пайки. По такому принципу работают термовоздушные и инфракрасные паяльные станции.

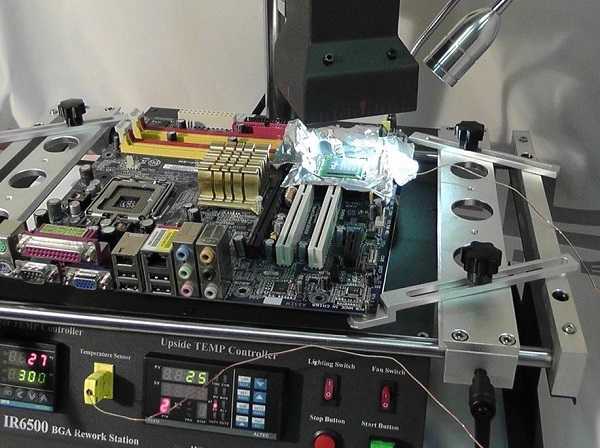

Работа инфракрасного оборудования для пайки осуществляется за счёт использования свойств инфракрасных лучей, вырабатываемых керамическими или кварцевыми элементами. Станции инфракрасного типа используются главным образом для монтажа и демонтажа элементов компьютерных схем и материнских плат.

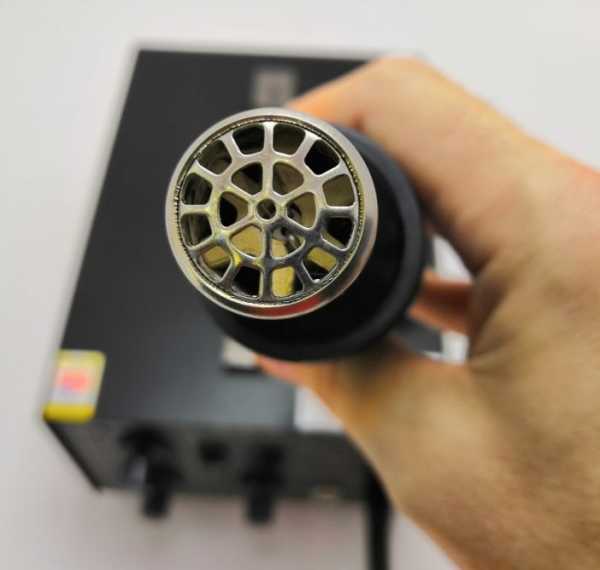

В основу работы станций термовоздушного типа положен принцип точечной передачи горячего воздуха. Благодаря этому они могут без особых усилий прогревать труднодоступные элементы, не задев при этом соседние контакты.

Чаще всего работники мастерских по ремонту бытового электронного и мобильного оборудования используют именно этот вид паяльных устройств.

Эксплуатация различных видов паяльного оборудования

Ввиду разнообразия разновидностей паяльного оборудования подобрать прибор для пайки, максимально удовлетворяющий стоящим задачам, бывает непросто. Собираясь приобрести ту или иную модель, советуем первым делом изучить их технические возможности и рекомендованную производителем область применения.

Домашние мастера, которым приходится выполнять мелкие операции паяльником, часто оказываются в ситуации, когда происходит перегрев чувствительных элементов прибора, но ничего поделать с этим не могут из-за отсутствия возможности правильно настроить температуру рабочего жала

.

Тем, кто сталкивается с этим достаточно часто, обязательно стоит подумать о том, чтобы приобрести именно паяльную станцию с феном взамен обычного паяльника.

Такие станции поставляются с блоком питания, который позволяет по своему усмотрению настраивать напряжение, а также температурный режим прибора.

Однако не стоит рассчитывать, что после покупки паяльной станции с системой термостабилизации вы сможете обеспечить для себя комфортные условия работы. Прежде чем остановить выбор на определенной модели, необходимо сравнить все предлагаемые станции по такой характеристике, как мощность. Особенно об этом нужно побеспокоиться мастерам, которые собираются использовать тугоплавкие припои.

Если этому моменту не уделить внимание, то во время работы такой станцией могут возникнуть следующие негативные последствия:

  • вследствие превышения допустимой температуры пайки компоненты схемы начнут перегреваться;
  • из-за сильного перегрева значительно уменьшится срок службы жала паяльника;
  • резко сократится долговечность нагревательного элемента;
  • постоянный перегрев дорожек на плате;
  • низкое качество пайки.

Если подобные ситуации приходится наблюдать довольно часто, то стоит подумать о замене используемого оборудования на специальные устройства для бессвинцовой пайки. Они не только обладают более высоким показателем мощности, но и могут быть использованы и для свинцовой пайки.

Способы управления паяльными приборами

Помня о том, что именно паяльные станции чаще всего используются при изготовлении и ремонте электроники и в них заинтересованы не только профессионалы, но и любители, производители решили создать для них новый тип устройств, обладающих более широким функционалом и сочетающим возможности оборудования разных типов.

Одна из особенностей таких устройств заключается в том, что к ним можно подключить несколько модулей, превращающих их в устройства для выполнения контактной или бесконтактной пайки, а также совершения других операций благодаря прилагаемому комплекту насадок и наконечников.

Рассматривая различные модели оборудования для пайки, необходимо особое внимание обратить на способ управления станции. В зависимости от этого можно выделить два типа устройств — цифровые и аналоговые.

При использовании приборов аналогового типа обязательно постоянное присутствие рядом с ними мастера, поскольку по достижении определенной температуры прибор должен быть отключён, иначе это приведет к перегреву паяльного жала.

В то же время у обесточенного устройства температура начинает снижаться и для возобновления пайки придётся подождать некоторое время, пока температура опять не поднимется до рабочей температуры.

В цифровых станциях работу поддерживает специальное программное обеспечение, которое следит за температурой нагрева жала и регулирует его при необходимости.

Из этого следует, что лучше всего выбирать для пайки устройства с цифровым режимом контроля, ведь в этом случае мастер может рассчитывать на более стабильный и точный уровень поддержания необходимой температуры.

Принципы выбора паяльных устройств

Современное оборудование для пайки предназначено для выполнения качественного соединения элементов. И для того чтобы оно могло наиболее эффективно справляться с этой задачей, при его выборе необходимо обращать внимание на следующие конструктивные и технические особенности:

  • Тип нагревательного элемента. На сегодняшний день в магазинах можно приобрести два вида паяльных устройств в зависимости от используемого в них типа нагревателя — керамические и нихромовые. Керамическим нагревателям требуется минимум времени для нагрева, однако, они отличаются неустойчивостью к неравномерному прогреву и могут треснуть. Однако если паяльное оборудование оснащено системой термостабилизации, то такие нагреватели могут демонстрировать хорошую теплоотдачу, высокую мощность и долговечность. По сравнению с ними нагреватели из нихрома не обладают столь длительным сроком службы, поэтому выбирать их следует, если прибором для пайки планируется пользоваться нечасто. Главное достоинство нагревателей из нихрома — более низкая цена по сравнению с керамическими.
  • Диапазон регулируемых температурных режимов.
  • Скорость разогрева.
  • Мощность. Для обеспечения качественной работы паяльного оборудования необходимо учитывать цели его использования. Если говорить конкретнее, то нужно учитывать тип пайки, который нужно выполнить, а также компоненты, с которыми предстоит работать. Исходя из этого, становится понятно, что именно на мощность нужно обращать в первую очередь внимание при выборе станции. Особенно об этом следует помнить тем покупателям, которые выбирают оборудование для ремонта чувствительных видов аппаратуры — навигаторов, планшетов и пр.
  • Напряжение.
  • Эргономические параметры — форма, размеры и вес.

А также не следует оставлять без внимания и объективные факторы, которые смогут помочь в выборе подходящего устройства для пайки:

  • Если исходить из действующих в мире стандартов, то все работы, связанные с изготовлением и ремонтом электроники, должны проводиться с использованием метода бессвинцовой пайки. Поэтому в выбираемом оборудовании максимальный температурный режим не должен превышать отметку 250 градусов Цельсия.

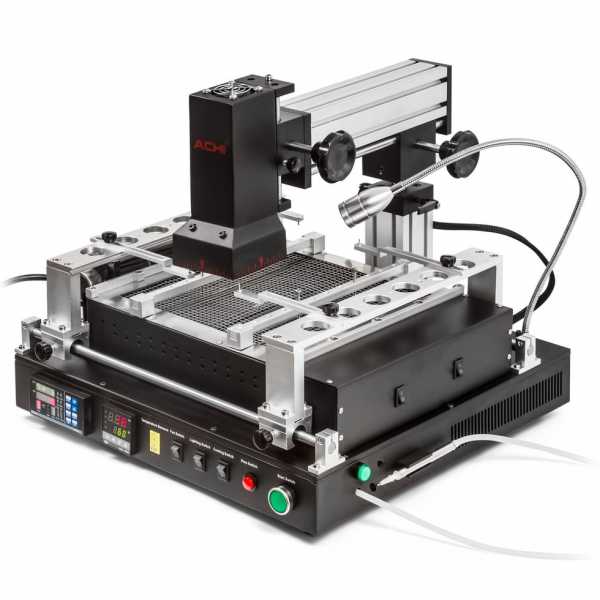

  • Расположение микросхем в корпусе типа BGA. На первый взгляд может показаться, что в этом есть определенный смысл, ведь так можно уменьшить габариты изделия. Но в то же время возникает и негативный момент — пайка становится более трудоемкой операцией из-за труднодоступности компонентов.

Другие важные моменты выбора

Невзирая на то, какой тип паяльного оборудования вы решили приобрести, вы в любом случае должны позаботиться о наличии запасного комплекта сменных жал.

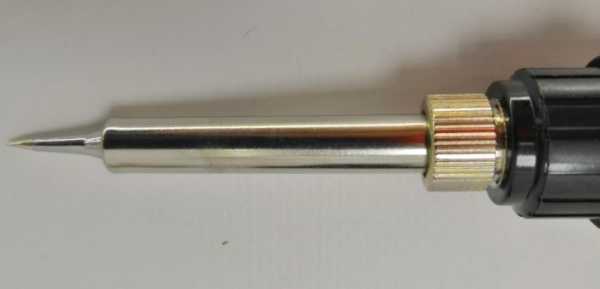

Рабочие жала для станции могут иметь различную форму и площадь краев, которые в свою очередь могут повлиять на конечный результат.

Дело в том, что с увеличением площади края улучшается теплообмен во время пайки. К тому же форма жала может ограничить перечень элементов, которые с его помощью можно обрабатывать, а также максимально допустимый температурный режим.

Всё это учитывают хорошие производители и заботятся о том, чтобы используемые для изготовления паяльных жал материалы обладали хорошей теплоотдачей.

Домашние мастера, которым приходится работать паяльником, не всегда довольны получаемым результатом. Дело в том, что с помощью обычного паяльника не всегда можно наиболее эффективно и качественно выполнить ту или иную задачу.

Именно поэтому специалисты советуют приобрести специальную паяльную станцию, которая благодаря своим техническим и конструкционным особенностям может помочь добиваться более качественного результата с меньшими временными затратами.

Выбирая устройство для пайки, нужно также не забыть и про жала для работы. Учитывая, что это один из главных рабочих элементов, он также может в значительной степени повлиять на конечный результат.

tokar.guru

как выбрать и на что обратить внимание



Покупка паяльной станции достаточно частое явление на сегодняшний день, причем популярное не только среди профессиональных мастеров, электриков, инженеров, но также среди любителей создавать что-то своими руками. Новичку будет сложно определиться с выбором нужной станции не зная основных видов, их отличий и особенностей работы. Кроме этого, благодаря постоянному появлению новых моделей и их усовершенствования, даже я, будучи опытным в этом деле, оказался в тупике, попав в магазин с современным приборами.

Чтобы можно было сделать правильный выбор и приобрести качественный товар, мы рассмотрим основные виды и характеристики прибора более подробно.

Паяльная станция и ее основные виды

Станция, в отличие от привычного всем паяльника, позволяет работать с более мелкими деталями и выставлять необходимую температуру нагревания.

Чтобы выбрать лучшую паяльную станцию, прежде всего стоит определиться с ее основными видами. В первую очередь, по способу воздействия на материал, я бы выделил контактные и бесконтактные приборы, которые в свою очередь дальше разделяются на подвиды.

Контактные паяльные станции

В зависимости от припоя, их разделяют на те, которые используются с применением оловянно-свинцового припоя и станции не требующие сплавы с содержанием свинца. Для последних характерна большая температура нагрева и, следовательно, большая мощность.

Зависимо от особенностей и принципа действия управляющих блоков прибора, контактные станции разделяются на цифровые и аналоговые. Стабилизация температуры у этих двух видов происходит разным образом:

  • В аналоговых приборах после нагревания сердечника до нужной температуры, прибор отключается, а как только температура снижается - включается обратно. Этот процесс регулируется с помощью электромагнитного реле и термодатчика.
  • Соблюдение нужной температуры пайки в цифровых станциях обусловлено работой запрограммированного микроконтроллера.

К контактным станциям также относятся индукционные приборы, в которых степень нагревания жала паяльника регулируется работой индукционной импульсной катушки.

Бесконтактные паяльные станции

Приборы такого типа обеспечивают не только спаивание деталей, но также и отпаивание.

К таким устройствам можно отнести следующие подвиды:

  • Инфракрасное, основанное на использовании инфракрасного излучения.
  • Термовоздушное, работа которого обусловлена наличием термофена и направленной струи горячего воздуха.
  • Комбинированные.

Какую паяльную станцию выбрать?

Выбор устройства зависит от множества факторов, которые необходимо учитывать. Я советую обязательно обращать внимание на следующие критерии:

  • Нагревательный элемент, его вид и тип. Они представлены нихромовыми и керамическими вариантами. Первый вариант является более бюджетным, однако не подлежит длительному и регулярному использованию. Если вам нужно что-то смастерить дома - смело покупайте, однако в производственных целях лучше выбирать керамический вариант.

Такой элемент также имеет свои слабости, а именно - не переносит неравномерное нагревание и может даже треснуть. Однако наличие термостабилизации в устройстве станции будет способствовать его долговечности и прочности

  • Интервал регулировки температуры. Тут уже вопрос напрямую зависит от целей использования паяльника, но в любом случае, чем шире будет температурный диапазон -тем лучше и функциональнее устройство.
  • Время нагревания. Также немаловажный момент, обеспечивающий удобство в работе. Опять же, чем время меньше - тем лучше.
  • Мощность прибора. Один из самых важных критериев, обеспечивающий качественную работу. Для того, чтобы подобрать аппарат с нужной мощностью, необходимо заранее знать, для чего он впоследствии будет применяться. Особенно внимательно следует выбирать мощность при необходимости работы с электроникой и чувствительными приборами, такими как смартфоны, ноутбуки и т.д. В таком случае вполне достаточно 40-70 Ватт, но лучше все-таки оставлять некоторый запас.
  • Напряжение также имеет значительную роль. Если вы планируете работать только с чувствительными схемами, я советую выбирать низковольтные варианты, которые не смогут повредить плату.
  • Эргономичность: размер, вес, форма. Тут уже каждый выбирает на свое усмотрение.
  • Пригодность к ремонту и возможность замены деталей.
  • Комплектность.
  • Ценовая категория.

Также следует обращать внимание на тип устройства. Бесконтактная пайка используется для демонтажа деталей и помогает выполнять работу в труднодоступных местах, однако при работе с мелкими деталями не всегда является удобной.

Если вы выбираете между аналоговыми и цифровыми аппаратами, лучше выбирать цифровые, поскольку они обеспечивают лучший температурный контроль.

После покупки станции, если в комплект не входили дополнительные жала, советую их приобрести. Различные конфигурации помогут подбирать нужный вариант для определенного вида работ.

ТОП товаров

Лучшая термовоздушная паяльная станция

По моему мнению - это Zhongdi ZD-8907. Этот бренд достаточно популярный и выпускает качественные товары, так что купленный аппарат прослужит владельцу долгие годы.

Он позволяет осуществлять как монтаж, так и демонтаж, обеспечивая комфортную бесконтактную работу с большими и мелкими деталями. Мощность составляет 300 Wt, что обеспечивает многофункциональность и позволяет справляться с большим количеством поставленных задач.

Сопло паяльной станции стандартного диаметра, поэтому на него спокойно подойдут другие насадки, которые не сложно найти. Стоит отметить, что аппарат компактный и удобный в использовании, поэтому с ним справится даже новичок. Прочный корпус оснащен небольшим дисплеем, показывающим температуру нагрева.

В комплект к прибору идут три разные насадки и удобная подставка.

Цена: ₽ 2750

Лучшая двухканальная паяльная станция

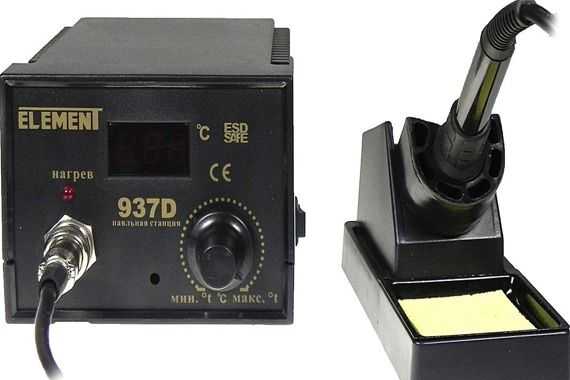

К такой относится Element 937D. Она представляет собой достаточно бюджетный вариант, способный справиться с множеством поставленных задач. Станция удобна при работе как с мельчайшими микросхемами, так и с достаточно габаритными объектами. Все эти возможности обеспечиваются двухканальной системой работы аппарата.

Element 937D - контактная, цифровая паяльная станция, регулируемая работой микроконтроллера. Он обеспечивает точность нагрева и имеет погрешность до 10 градусов, которая совсем незначительна. Допустимый температурный интервал составляет 200-470°С. Гарантированный термоконтроль позволяет использовать прибор профессионально, не допуская погрешностей и не боясь испортить мелкие детали. Прибор имеет керамический нагревательный элемент, являющийся долговечным и универсальным.

В комплекте к этому аппарату нет дополнительных насадок, однако нужные жала можно с легкостью подобрать в магазине.

Замеченными мною минусами можно назвать не слишком большую мощность и габаритность устройства.

Цена: ₽ 2089

Лучшая керамическая паяльная станция

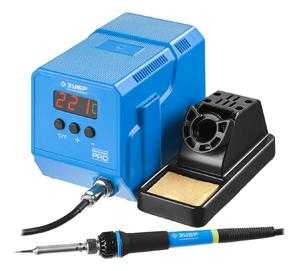

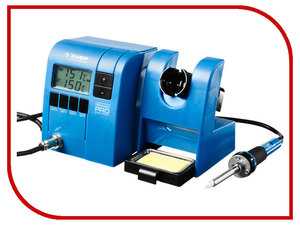

Для меня таковой является Зубр Профессионал 55334. Она универсальна и доступна каждому желающему. За счет значительной скорости нагрева, станция гарантирует быстрое и легкое спаивание. Аппарат идеально подойдет как профессионалам своего дела, так и новичкам, применяющих его исключительно для домашнего использования.

"Профессионал" компактный и удобный в использовании. Станция оснащена дисплеем, отображающим температуру и подсветкой, что очень удобно. Он обладает антистатической защитой, поэтому гарантирует сохранность чувствительных элементов и длительный срок эксплуатации самого прибора. Температурный интервал составляет 160-550 °С. Возможная погрешность - 10°С, что может оказаться недостатком в работе с особо чувствительными элементами.

Отдельно отмечу удобную подставку под паяльник, идущую в комплекте, а также наличие коврика для чистки.

Цена: ₽ 2861

Лучшая индукционная паяльная станция

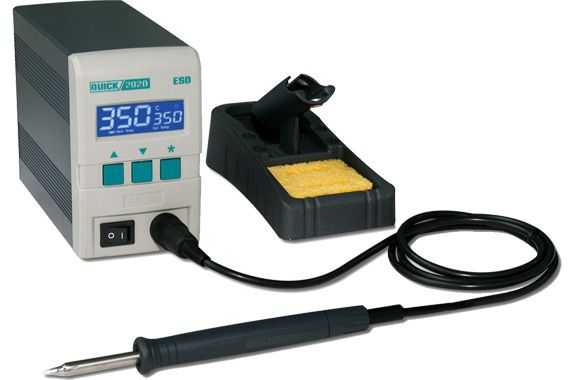

В моем топе она представлена аппаратом Quick 202D ESD Lead Free. Это отличный прибор для настоящих профессионалов своего дела, гарантирующий быстрый и качественный монтаж и демонтаж. Он обладает высокой мощностью и является универсальным прибором, гарантирующим отсутствие таких проблем как перегрев или перенапряжение за счет использования импульсного источника питания.

Прибор удобный в управлении, характеризуется быстрым восстановлением температуры и диапазоном от 80 до 480°С. При завершении работы, аппарат самостоятельно переходит в сон, а затем быстро возвращается к работе. При всем этом, температурная погрешность составляет всего лишь 2°С.

Минусом этой паяльной станции могу назвать лишь высокую цену, однако она стоит своих денег.

Цена: ₽ 11221

Лучшая цифровая паяльная станция

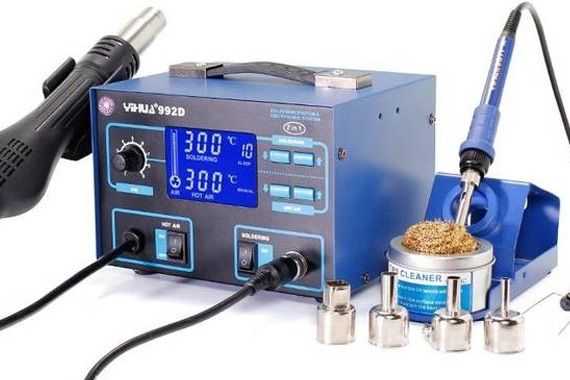

Для меня это Yihua 992D, которая находится в среднем ценовом диапазоне и способна справиться с любой поставленной задачей.

Бесконтактная станция, основанная на работе термофена, характеризуется быстрым нагревом и стабильностью температуры, допуская погрешность лишь в 1°С. Антистатические данные позволяет безопасно работать с чувствительными деталями электронных приборов.

Сама станция изготовлена с использованием качественных компонентов, гарантирующих безопасное и длительное применение в бытовых или профессиональных целях. Прибор оснащен встроенным микрокомпьютером и удобным широким дисплеем, на котором можно увидеть все необходимые параметры.

Минусами прибора является возможность работы с устройством только при определенной температуре (0-40°С) и влажности менее 80%.

Цена: ₽ 8165

FAQ

В завершении обзора хотелось бы ответить на проблемные вопросы, связанные с особенностями паяльной станции.

В чём отличие и преимущество паяльной станции по сравнению с паяльником?
Основным преимуществом является многофункциональность и возможность регуляции температуры.

Зачем нужна паяльная станция?
Она является удобным и безопасным средством, позволяющим производить пайку чувствительных схем в профессиональных целях и в домашних условиях.

В чем преимущества индукционных паяльных станций?
Индукционная станция характеризуется большей стабильностью температуры, температурным диапазоном и скоростью нагрева по сравнению с другими видами.

Сравнительная таблица лучших паяльных станций

Название

Основные характеристики

Цена

Zhongdi ZD

Мощность составляет 300 Wt, есть функция монтажа и демонтажа, сопло стандартного размера.

₽ 2750

Element

Это цифровая контактная паяльная станция, которая регулируется работой микроконтроллера, температурный интервал составляет 200-470°С.

₽ 2089

Зубр Профессионал

Аппарат удобный и компактный, есть дисплей и подсветка, температурный интервал составляет 160-550 °С.

₽ 2861

Quick Lead Free

Обладает высокой мощностью, удобный в управлении, диапазон температуры от 80 до 480°С.

₽ 11221

Yihua

Характеризуется быстрым нагревом и стабильностью температуры, допуская погрешность лишь в 1°С, оснащен встроенным микрокомпьютером и удобным широким дисплеем.

₽ 8165



gadgets-reviews.com

Совет от Electronoff - что выбрать паяльник или паяльная станция ?

Смотрите также обзоры и статьи:

Разберем особенности, отличия и преимущества разновидностей паяльного оборудования: станций и электропаяльников.

Какой же инструмент для пайки лучше? Какой выбрать? Для начала нужно разобраться, какие же типы этих приборов существуют, и зачем они нужны.

Паяльники

В наше время распространены не только простые электрические паяльники, привычные многим радиолюбителям, но и так называемые импульсные, газовые и так далее. Существует множество видов и моделей этих инструментов, которые выпускаются различными производителями.

Давайте рассмотрим их устройство:

  • В основе обычного электрического паяльника находится специальный нагревательный элемент, подогревающий жало, которое можно купить отдельно и на тэн поступает переменное сетевое напряжение непосредственно из бытовой электросети. Когда прибор включен, нагреватель методом теплопроводности отдает тепло жалу. При этом некоторые виды могут работать от аккумуляторов, что делает их еще удобнее.
  • Некоторые радиолюбители предпочитают использовать импульсные. Основа их устройства — специальный трансформатор. Ну а уже к нему присоединяется паяльное жало. У таких разновидностей есть специальная кнопка, для активации, а также подсветка рабочей зоны, как в некоторых моделях токовых клещей. При нажатии кнопки трансформатор начинает подавать напряжение на жало, благодаря чему оно довольно быстро разогревается - буквально за 7-10 секунд. Отпустив кнопку, жало также быстро остынет (ну, не с такой скоростью как нагреется, но все равно быстрее).
  • Существуют портативные газовые паяльники, которые работают на сжиженном газе. По сути это просто горелки, со специальными креплениями для жала. Закачиваете газ в баллон, поджигаете и паяете! Но такими аппаратами можно не только паять, но и резать металл, плавить его или сваривать. В общем, это уже больше универсальная газовая горелка.

Паяльные станции

Существует множество различных видов этих устройств, и каждый имеет свои определенные конструктивные особенности. Но все они имеют кое-что общее, а именно, блок управления. Собственно этот блок и является основой, так как с его помощью осуществляется контроль нагрева, индикация, питание. В основном, различия в паяльных инструментах или их комбинациях:

  • Контактные паяльные станции по сути являются электропаяльником, подключенным к блоку управления. Самые простые имеют только кнопку включения, а также аналоговый регулятор температуры. Некоторые радиолюбители не считают такие агрегаты полноценными и называют просто паяльниками с регулировкой температуры. Более дорогие устройства имеют цифровую индикацию температуры, а также специальный процессор для управления.
  • Термовоздушные станции паяльные укомплектовываются специальным феном с насадками, который разогревает припой потоком разогретого воздуха. Могут включать лабораторный блок питания, цена в этом случае возрастет, но все равно выгоднее купить такое многофункциональное оборудование, чем устройства по отдельности. В некоторых случаях мастера по ремонту радиоэлектроники используют инфракрасный преднагреватель печатных плат.
  • Комбинированные могут иметь как контактный паяльник, так и термофен - обычно их предпочитают купить опытные радиолюбители или же владельцы сервисных центров, ведь зачем будут занимать место 2 паяльные станции, если можно взять одно, многофункциональное оборудование.
  • Инфракрасные осуществляют нагрев припоя с помощью специального, подогревающего ИК излучателя. Обычно такие приборы стоят очень дорого и применяются для ремонта различных сложных радиоэлектронных устройств. Блоки управления у них гораздо сложнее, чем у предыдущих, так как зачастую эти аппараты являются полуавтоматическими.

Теперь давайте рассмотрим преимущества, а также области их применения, ведь именно для этого мы здесь и собрались!

Преимущества и недостатки паяльников

Преимущества каждого из видов:

  • Обычные электрические приборы весьма дешевые и простые. Включил в розетку – и паяешь! Некоторые могут иметь регулятор температуры, что также довольно удобно. Это самые простые и доступные паяльные устройства.
  • Импульсные – довольно экономичные. По сути, они работают только тогда, когда нажата кнопка.
  • Газовые не зависят от бытовой электросети. Они вообще не зависят от электричества, так как работают на сжиженном газу. Если приходиться работать в полевых условиях и нет доступа к источникам электричества, такие приборы будут просто идеальны! Собственно, в таких условиях иной альтернативы и нет.

Недостатки:

  • Дешевые электрические паяльники любят взрываться во время работы. Это не шутка, такие случаи периодически происходят. Представьте себе досаду радиолюбителя, у которого в руках взорвался дешевый китайский прибор. Ну а еще некоторые из них имеют настолько простую конструкцию, что при поломке его проще выкинуть, так как он неразборный и заменить испорченную часть не получится.
  • Импульсные – довольно большие и имеют специфическую форму жала. Если вы длительное время пользовались обычным устройством, то импульсный покажется вам попросту неудобным, слишком громоздким и непонятным.
  • «Ну а что может быть не так с газовым?» — спросите вы. А мы ответим — они же газовые! То есть, нагрев происходит от открытого пламени, что требует от пользователя соблюдения строгих мер предосторожности. Одно неверное движение и в мастерской радиолюбителя может разгореться самый настоящий пожар!

Преимущества и недостатки паяльных станций

Собственно начнем с самого приятного — преимуществ:

  • Паяльники контактных станций разборные! У них можно заменить нагревательный элемент, жало (доступно не у всех). Ну и, конечно, есть регулировка температуры нагрева.
  • Термофен — сплошное преимущество, особенно если нужно работать с мелкими SMD-компонентами. Для этих целей в некоторых случаях удобнее купить термопинцет. Фен позволяет равномерно прогревать область пайки, площадь которой зависит от фокусировки струи из насадки, что особенно актуально при работе с многовыводными радиодеталями и микросхемами.
  • Комбинированные, сочетающие функции двух перечисленных видов оборудования — все преимущества вышеперечисленных приборов!
  • Инфракрасные станции позволяют работать со сложными компонентами, крупными печатными платами и так далее. Они самостоятельно осуществляют полный контроль процесса паяния.

И недостатки:

  • Дешевые контактные станции часто ломаются и выходят из строя из-за использования производителем дешевых компонентов.
  • Термовоздушные. Можно элементарно перегреть фен и он начнет плавиться. Также часто портятся компрессоры или вентиляторы, нагнетающие воздух. Но это опять же таки проблема дешевых устройств.
  • Смешанные. Те проблемы что и у вышеперечисленных.
  • Инфракрасные просто очень дорогие.

Сделаем вывод

Так что выбрать? Паяльник или паяльную станцию? Нет, мы не будем вам советовать конкретную модель или тип. Каждый вид из данного паяльного оборудования имеет свое назначение и относится в определенной ценовой категории. Зато вы знаете, чем они отличаются друг от друга, какие имеют преимущества и недостатки, что позволит сделать правильный выбор самостоятельно. Ну а если нужна помощь в выборе или консультация — обращайтесь в интернет-магазин измерительных приборов Electronoff, а мы вам поможем.

electronoff.ua

Инфракрасные паяльные станции: преимущества технологии и знакомство с брендом ACHI

Развитие электротехники и, как результат, минимизация размеров и усложнение ее компонентов создают постоянный спрос на решение сложных задач в сфере ремонта новейшего потребительского оборудования. В этой статье мы рассмотрим наиболее совершенную на сегодняшний день технологию пайки, которая завоевала популярность среди широкого круга специалистов – инфракрасную.

Инфракрасные паяльные станции, их особенности и преимущества

Инфракрасные паяльные станции – это комплексное решение на рынке оборудования для сервисного обслуживания и ремонта разных видов современной техники. Базовый принцип их работы заключается в мощном нагревании при помощи инфракрасного излучения электромагнитными волнами длиной 2-8 мкм. Практически каждая, кроме бюджетных моделей, инфракрасная паяльная станция – это сложный ремонтный комплекс, который состоит из следующих компонентов:
  • Верхний нагреватель.
  • Нижний нагреватель.
  • Стол с держателем для платы.
  • Система обеспечения контроля температуры (состоит из термопары и программируемого контроллера).

Новейшие модели паяльных станций имеют возможность подключения к программному обеспечению ПК для контроля над процессом пайки по заданному температурному профилю.

По типу нагревательного элемента паяльные станции разделяют на следующие типы:

  • керамические,
  • кварцевые.

Одно из преимуществ керамических нагревателей – это пайка при помощи излучения электромагнитными волнами невидимого спектра, которые являются абсолютно безопасными для зрения и позволяют оператору производить визуальное наблюдение за процессом. Они также являются наиболее надежными и обеспечивают длительное время эксплуатации до отказа.

Кварцевые нагреватели, в свою очередь, отличаются меньшей инерционностью и обеспечивают большую однородность зоны нагревания, хотя они используют кроме невидимого еще и видимый и, поэтому, опасный для зрения диапазон инфракрасного излучения. По этой причине, как правило, в комплекте к станции поставляются защитные очки.

Инфракрасные паяльные станции оборудованы всем необходимым для настройки размеров прямоугольной зоны нагревания, обычно от 10 до 60 мм. Вы можете также самостоятельно манипулировать размерами и формой зоны нагревания, поскольку при работе с данными станциями допускается использование фольги, которой закрывают участки элементов, не подлежащие нагреву. Инфракрасный ремонтный комплекс специально оборудован столом, на котором можно надежно зафиксировать плату.

Верхний нагреватель выполняет основную работу при пайке. Нижний нагреватель осуществляет предварительный нагрев элементов, предохраняя, таким образом, текстолит от риска термической деформации. Система термоконтроля позволяет оператору выбирать правильный термопрофиль – температурно-временной отрезок процесса и, сравнивая температурные показатели, регулировать весь процесс по заданным параметрам.

Увеличение спроса именно на инфракрасные паяльные станции достаточно легко объясняется рядом их особенностей и преимуществ в решении сложных ремонтных заданий:

  • Отлично подходят для восстановления работы микросхем SMD, BGA, CBGA, CCGA, CSP, QFN  MLF, PGA больших и средних размеров.
  • Инфракрасные паяльные станции лучше других могут удовлетворить потребности мастеров сервисного центра в процессе монтажа, демонтажа и реболлинга BGA-корпусов. На рынке представлены паяльные станции, которые продаются сразу с наборами для реболлинга.
  • Инфракрасные паяльные станции гораздо удобнее других в работе с элементами из пластика (шлейфы и коннекторы).
  • Инфракрасное излучение имеет разное воздействие на металлические и неметаллические детали. Сначала нагреваются металлические детали и припои.
  • Нагревание происходит лишь в необходимой зоне, другие компоненты защищены от нежелательного термического воздействия.
  • Осуществляя точный предварительный нагрев снизу, инфракрасная технология пайки препятствует термической деформации монтажной платы, что особенно важно для плат большого размера, таких как материнские платы ПК.
  • Именно эти станции обеспечивают равномерность нагревания и, благодаря большой мощности, элементы быстро нагреваются до необходимой температуры.
  • Идеально подходят для работы с бессвинцовыми припоями и благодаря той же мощности, способны поддерживать стабильную температуру.
  • Отсутствие сильного воздушного потока не приводит к сдуванию легких элементов с платы, как в случае с термовоздушными станциями.
  • Отсутствие необходимости покупать большое количество различных насадок под разные размеры микросхем, как для термовоздушных паяльных станций.
  • Инфракрасное излучение волн короткой длины не вредит зрению и позволяет оператору визуально контролировать процесс пайки.

Инфракрасные паяльные станции вытеснили другие аналогичные виды техники и приобрели наибольшее распространение среди сервисных центров, которые специализируются на ремонте мобильных телефонов, игровых консолей, ноутбуков, планшетов и другой компьютерной техники, в первую очередь благодаря простоте и эффективности использования. На данном этапе производители сосредоточились на выпуске именно этого типа паяльных станций.

Сравнение основных технических характеристик инфракрасных и термовоздушных паяльных станций

Термовоздушные паяльные станции – это первое поколение ремонтных комплексов, созданных для монтажа и демонтажа микросхем с SMD и BGA-корпусами. Наилучшим образом они зарекомендовали себя также в работе с небольшими SMT-компонентами, а именно с планшетами и другой мелкой потребительской техникой.
Они были заменены инфракрасной технологией по причине ряда недостатков:
  • Маленькая площадь нагрева.
  • Неравномерность прогрева и лишние термические нагрузки на соседние элементы.
  • Деформация монтажной платы.

Но, следует упомянуть, что большое распространение получили комбинированные или гибридные ремонтные комплексы, в которых объединены лучшие свойства и термовоздушных, и инфракрасных технологий. Пример такого оборудования – это гибридный ремонтный комплекс Scotle IR360 PRO V3. На сегодняшний день именно такой тип паяльных станций считается лучшим среди широкого круга специалистов.

Инфракрасные паяльные станции имеют свои недостатки и слабые стороны, на которые покупателю следует обратить внимание перед окончательным выбором модели. Многие новички ошибочно покупают станции вместо комплексов для демонтажа больших микросхем, как, например, термовоздушная станция Lukey 852D+ с отдельным паяльником.

В большинстве случаев это приводит к негативным последствиям, поэтому в данном случае следует использовать инфракрасный паяльный комплекс, или термовоздушный комплекс большого размера, или их гибрид. Даже если объединить в работе термовоздушную станцию с инфракрасным нижним нагревателем, заменить качественное инфракрасное паяльное оборудование не удастся, поскольку только так обеспечивается полуавтоматический процесс. А в случае с термовоздушной станцией контроль осуществляется оператором.

На рынке представлены качественные инфракрасные станции от американских и  немецких производителей, но их стоимость достигает более 10 тысяч долларов. Другой распространенный сегмент – это станции китайского производства, цена которых колеблется в пределах 1 тысячи долларов. Они мало чем уступают дорогим аналогам и позволяют начать свой бизнес, не вкладывая огромные средства в создание сервисного центра. Популярность этих станций среди мастеров обусловлена не только простотой использования, но и работой в удобном полуавтоматическом режиме. От пользователя в первую очередь важно ввести начальные данные и правильно выбрать температурный профиль, а ремонтный комплекс даст сигнал о завершении процесса.

Инфракрасные паяльные станции производителя ACHI

ACHI – это небольшая китайская компания, которая первой начала массовое производство больших инфракрасных паяльных станций в доступном ценовом сегменте. Став известными в мире благодаря ремонтному комплексу ACHI IR-PRO-SC, они заинтересовали большого производителя Scotle Technology, который сделал ACHI своим подразделением, что очень позитивно сказалось на качестве продукции. Компания начала оснащать свои паяльные станции керамическими инфракрасными излучателями, которые по характеристикам близки к известным Elstein немецкого производства. Хорошее качество, доступная цена и легкость ремонта объясняет популярность этого бренда среди профессионалов. На данный момент в ассортименте представлены три основные модели инфракрасных станций:

ACHI IR-6500 – это начальный минимум для восстановления работы больших монтажных плат.

ACHI IR-PRO-SC инфракрасная паяльная станция, которая является самодостаточным инструментом для профессионального массового ремонта в условиях сервисного центра, где процессы поставлены на поток.

ACHI IR-12000 – это наиболее продвинутая модификация из ассортимента ремонтных комплексов производителя. Рассчитана она на опытных пользователей, которые хотят получить все преимущества гибридной технологии. Ключевая особенность этого комплекса – это нижний инфракрасный нагреватель, внутри которого вмонтирован термовоздушный. Верхний нагреватель тоже является инфракрасным. Встроенный промышленный компьютер с 7" дюймовым сенсорным экраном для вывода данных помогает в режиме реального времени анализировать и корректировать параметры.

Ниже приводим таблицу сравнения основных технических характеристик  самых популярных моделей инфракрасных ремонтных комплексов производителя ACHI:

 ACHI IR-6500ACHI IR-PRO-SCACHI IR-12000
Потребляемая мощность1300 Вт2850 Вт3650 Вт
Зоны нагреваверхняя, преднагревверхняя, преднагревверхняя, нижняя, преднагрев
Мощность верхнего нагревателя400 Вт450 Вт400 Вт
Размеры верхнего нагревателя80 × 80 мм80 × 80 мм80 × 80 мм
Мощность преднагрева800 Вт2400 Вт3200 Вт
Размеры преднагревателя180 × 180 мм240 × 240 мм350 × 210 мм
Хранение термопрофилей10 групп10 группнеограничено
Вывод данныхПКПК7" сенсорный экран

Инфракрасные паяльные станции производителя ACHI – это самое современное, качественное и доступное оборудование для ремонта мобильной и компьютерной техники. Их возможностей вполне достаточно для полноценного профессионального ремонта, и они по характеристикам не уступают более дорогим аналогам. Именно с ACHI потребители получают по доступной цене все преимущества лучшей на данный момент технологии пайки – инфракрасной.

masteram-online.ru

Что лучше: паяльник или паяльная станция?

Для монтажа на печатную плату радиоэлектронных компонентов, а также для их соединения между собой пока не придумали ничего лучше, чем пайка. Использование специального инструмента дает возможность разогреть место контакта, после чего оно заливается припоем. Чтобы расплавленный свинец или олово лучше растекалось, применяются также флюсы – канифоль или другие вещества, изготовленные на ее основе.

Читайте также: Как выбрать паяльник для полипропиленовых труб

Сам процесс пайки осуществляется с помощью специального прибора – паяльника. Но в последние годы все чаще применяется альтернативное оборудование – специальные станции, которые оснащены не только нагревательным элементом, но и электронным блоком управления, а также другими опциями, значительно облегчающими работу.

Что лучше – паяльник или многофункциональная паяльная станция? Чтобы ответить на этот вопрос, нужно рассмотреть преимущества и недостатки каждого инструмента.

Разновидности паяльников и паяльных станций

В отличие от станций, паяльники имеют весьма простую конструкцию. Она состоит из жала, в котором размещается нагревательный элемент, и корпуса, выполненного из пластика или дерева. Более дорогие модели оснащаются еще и терморегулятором, позволяющим настраивать мощность устройства.

Все такие инструменты делятся на несколько видов:

  1. Электрический паяльник, который работает от сети или аккумуляторной батареи. Это самая популярная разновидность инструмента – относительно недорогая и практичная.
  2. Газовые устройства, которые по своей сути являются компактными горелками. Они позволяют соединять между собой металлические детали, используются в основном для промышленных целей. Благодаря применению газового топлива можно работать с прибором в полевых условиях. Однако даже в таком случае нужно соблюдать правила техники без опасности, чтобы исключить возгорание предметов и объектов, расположенных в непосредственной близости от вас.
  3. Импульсный паяльник. В конструкции этого прибора используется трансформатор, к которому присоединяется жало. Активируется устройство нажатием на кнопку. Как только вы ее отпускаете, нагрев прекращается. Кроме того, может использоваться уже упомянутый регулятор мощности, подсветка рабочей зоны и иные опции.

Как видите, принцип работы паяльников одинаков – жало разогревается и расплавляет припой, после чего можно осуществлять соединение деталей.

Паяльные станции также делятся на несколько видов:

  • Контактные устройства – это все те же электрические паяльники, подключаемые к сети с напряжением 220 вольт и оснащенные терморегулятором. Их конструкция проста, поэтому можно приобрести такой инструмент по вполне доступной цене.
  • Инфракрасные станции. Дорогие инструменты, которые чаще всего применяются для ремонта очень сложной электроники, требующий высокой точности. Нагрев осуществляется с помощью специального ИК-излучателя.
  • Термовоздушные устройства. Они воздействуют на соединяемые детали струей горячего воздуха, подаваемой под большим давлением. Могут оснащаться феном для демонтажа печатных плат.

Сравниваем паяльники и паяльные станции

Чем отличаются паяльники от паяльных станций? Ниже мы перечислим основные отличия между этими инструментами для пайки:

  • Многофункциональные станции обычно легко разбираются. Это позволяет не задумываться о том, как залудить жало, а просто заменить его, если возникнет такая необходимость. Кроме того, можно установить новый нагревательный элемент или другие детали.
  • Наличие термофена в паяльной станции дает возможность работать с SMD-компонентами, равномерно прогревать место соединения. Паяльник с такой задачей вряд ли справится.
  • Инфракрасная станция даст фору любому паяльнику, так как она позволяет полностью держать под контролем весь процесс пайки.
  • Работа с паяльником значительно проще, чем с многофункциональной станцией. Кроме того, этот инструмент обходится дешевле, что позволяет приобрести его для каких-то мелких работ в быту.
  • Для работы с паяльной станцией не нужно использовать флюс. Обычно он уже имеется внутри специально предназначенного припоя.

Главный минус недорогого паяльника – это отсутствие возможности регулировать температуру. Из-за этого устройство быстро перегревается и может выйти из строя. Кроме того, постоянная работа на максимальной мощности приводит к повышенному расходу электрической энергии. Впрочем, регулятор всегда можно сделать самостоятельно чуть ли не из подручных средств.

На первый взгляд, паяльные станции все же выигрывают у паяльников и по функциональности, и по удобству работы. Но мы рекомендуем ориентироваться на свои потребности в процессе покупки инструмента. Если вы не намереваетесь ремонтировать сложную электронику, если прибор нужен лишь для простого соединения двух проводов, не нужно переплачивать за все те функции, которые способна выполнять паяльная станция. Если же требуется устройство для профессиональной деятельности, лучше выбирать инфракрасные или термовоздушные агрегаты.

specinstrumenta.ru

Как работать с SMD и кому нужна паяльная станция?

Современная электроника немыслима без применения SMD- технологии поверхностного монтажа. Она проникла во все виды аппаратуры, включая бытовую. Большинство новых микросхем не имеют вариантов в корпусе DIP. Номенклатура микросхем в DIP- корпусах постоянно падает в цене, так как пользуется всё меньшим спросом и становится невыгодной для производителя. Есть основания полагать, что через 5-7 лет микросхемы в корпусах DIP полностью исчезнут на рынке электронных компонентов. Поэтому с поверхностным монтажём приходится иметь дело и при ремонте аппаратуры и при разработке новой аппаратуры, включая радиолюбительскую. Ремонт аппаратуры, изготовленной по SMD- технологии, требует нового инструментария и новых приёмов работы. Главной проблемой при работе с SMD является демонтаж неисправных компонентов, то есть удаление их с платы при условии сохранения целостности печатных проводников и контактных площадок посадочных мест заменяемых компонентов.

Найболее агрессивно рекламируемым инструментом для работы с SMD являются паяльные станции. Паяльные станции делятся на монтажные и демонтажные. Монтажная паяльная станция- это обыкновенный паяльник с терморегулятором и цифровым индикатором температуры. Зачем всё это нужно-сия тайна велика есть! Лучше купить два десятка паяльников, чем такую "станцию". Для работы с SMD такие станции не дают никаких новых возможностей.
Демонтажные станции простейшие состоят из монтажной станции, но паяльник дополнен отсосом. Цены на эти станции такие, что брать их тоже совершенно невыгодно- лучше купить в придачу к двум десяткам паяльников ещё и два десятка китайских паяльников- отсосов. Более сложные станции дополнены термопинцетом, который элементарно заменяется двумя паяльниками. Платить за отсос, термопинцет и никому не нужный цифровой индикатор температуры цену, как за хороший системный блок ПК- слишком большая роскошь! Да и в плане демонтажа SMD-микросхем такая станция тоже бесполезна. Следующий класс паяльных станций- станции на горячем воздухе. Простая станция на горячем воздухе- это по сути электротермофен с вакуум- присоской. Станция комплектуется аж четырьмя- шестью насадками для выпайки микросхем, при том что число типов SMD- корпусов SOIC, TSOP, QFP и BGA порядка семи десятков! Дополнительные насадки имеют такие цены, словно зто не насадки из жести, а ювелирные изделия. Можно правда отпаять микросхему и без насадки, при этом спалив и саму микросхему и всё, что с ней рядом. Сложные станции имеют всё- и горячий воздух со всеми насадками, и термопинцет, и отсос и инфракрасный подогрев и вакуум- присоски, но стоят уже не как системный блок, а как хороший подержанный импортный джип, типа как Honda CRV. Россия- страна богатых паразитов, но им паяльные станции не нужны, а у радиолюбителей нет денег покупать такие дорогие игрушки. Из всего сказанного понятно, что купить простую станцию- "деньги на ветер", а сложную есть смысл покупать только для больших сервис- центров по принципу "одна на всех, мы за ценой не постоим!".

Итак, возникает вопрос-как работать с SMD без паяльной станции? Сразу оговорюсь, речь идёт о SMD- компонентах с шагом выводов 0.6мм и более. Монтаж вручную компонентов с меньшим шагом невозможен не только без паяльной станции, но и при её наличии. Не следует думать, что крутой паяльной станцией можно делать всё. На промышленных сборочных линиях применяются компьютеризованные системы автоматического 3D- позиционирования и автоматического нанесения паяльной пасты с рентгеновской видеотехникой! Таких систем нет на паяльных станциях любой сложности.

Выпайка двухвыводных компонентов.

Двухвыводный компонент можно выпаять, воспользовавшись сразу двумя паяльниками. При ремонте аппаратуры это терпимо. Но этот метод имеет недостатки: велика вероятность перегрева компонента, загрязнения монтажа платы припоем, длительное время операций. Гораздо лучший результат даёт применение паяльника со специальным жалом:

Берём паяльник 40 Ватт с диаметром жала 6мм, загнутым под 45 градусов и молотком расплющиваем загнутую часть до плоского вида толщиной примерно 3мм. Затем надфилем делаем пропил 1 и ножовкой пропил 2. Работать паяльником нужно совместно с пинцетом. Пинцет должен быть таким, чтобы его губки свободно проходили в пропил 1. Отпаиваемый компонент за счёт поверхностного натяжения припоя застревает в пропиле 1, и его сразу вынимаем пинцетом. При демонтаже плат сначала снимаем все компоненты одного типоразмера, затем, сжимая щель 2 пассатижами, или, расширяя её отвёрткой, устанавливаем новую ширину пропила 1 и снимаем с платы компоненты другого типоразмера и т. д. Я таким образом снимаю все двухвыводные компоненты с платы винчестера, CD-ROM или видеокарты примерно за 30-40 минут. При этом порчи компонентов практически нет.

Выпайка многовыводных компонентов.

Приёмов выпайки микросхем в SMD- корпусах существует два. Первый способ заключается в обрезании острым ножом выводов микросхемы от её корпуса с последующей отпайкой выводов паяльником. Второй способ- к плате припаивают тонкий провод МГТФ- 0.13 во фторопластовой изоляции или эмалированный провод ПЭВ-2. Второй конец провода пропускают под выводами микросхемы и, нагревая выводы микросхемы жалом 90-100 Ваттного паяльника, натягивая рукой второй, не припаянный конец провода, протаскивают провод под выводами микросхемы, тем самым отделяя выводы от платы. Как показала практика, первый способ даёт отрывы контактных площадок практически для всех SMD- корпусов, а второй способ даёт хорошие результаты только для корпусов SOIC. При корпусах TSOP и QFP контактные площадки отрываются. Мне удалось найти третий способ выпайки микросхем, дающий отличные результаты для любых корпусов.

Когда-то, в незапамятные времена, великий Архимед сказал:"Дайте мне точку опоры и я переверну Землю".
Суть метода следующая. Берём швейную иглу среднего размера. От любого подходящего провода отрезаем кольцо изоляции длиной около 2мм и это кольцо с натягом одеваем на швейную иглу на расстоянии 1-2см от острия иглы. Вот это кольцо изоляции на игле и есть та самая точка опоры! Выводы микросхемы отпаиваем по одному. Подсовываем иглу под первый вывод (только под один!), а сверху вывод нагреваем миниатюрным паяльником с диаметром жала 2-2.5мм и, поворачивая иглу на опоре, проводим остриё иглы под выводом микросхемы параллельно плате, не поднимая острия. Паяльник должен сверху прогревать вывод всё время поворота иглы, то есть всё одновременно. Тем самым отделяем первый вывод микросхемы от платы. Отпаянный первый вывод загибаем вертикально вверх, освобождая тем самым путь острию иглы под второй вывод. И так, по одному выводу, отпаиваем все выводы микросхемы. Если корпус микросхемы приклеен к плате, то нагреваем корпус паяльником, одновременно поворачивая его пинцетом, пока краска не будет сорвана. Тянуть пинцетом корпус от платы не следует, так как это может привести к отрыву печати под корпусом микросхемы. Таким способом можно отпаивать и транзисторы в корпусах SOT23, SOT223 и др. без их повреждения, а также компоненты с 4 выводами. Компоненты с 5 и 6 выводами можно отпаивать, делая последнюю отпайку с каждой стороны по 2 вывода сразу. Чем толще отпаиваемые выводы, тем крупнее берём иглу. Обычно после нескольких выводов игла залуживается, чего нельзя допускать. Можно обчистить залудившуюся иглу ножом, можно заворонить остриё иглы, а можно и заготовить сразу несколько игл с точками опоры. Иглы стоят семь копеек кубометр, так что не заглатывайте наживку не в меру расплодившихся эксплюзивных killerов и officeанальных дристебуторов!

www.qrz.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
