Цифровая паяльная станция своими руками.(V 2.0)

РадиоКот >Лаборатория >Цифровые устройства >

Цифровая паяльная станция своими руками.(V 2.0)

Начать нужно с того, что однажды я озадачился приобретением паяльной станции, ибо "вечные" жала портятся от перегрева, а мой старенький паяльник не имел термостабилизатора.
Изучив рынок, пришел к выводу, что то, что мне хочется, стоит достаточно дорого. Подумал, почитал... И пришел к выводу, что реализовать станцию своей мечты смогу и сам. В качестве контроллера был выбран ATmega8, имеющий встроенные АЦП и ШИМ. Усилитель сигнала термопары на ОУ AD8551.
Паяльник приобрел от паяльных станций Solomon, название "SL-ICMC, паял.д/станц.SL-10, 20, 30CMC".

Паяльник имеет керамический нагреватель и встроенную термопару.
Распиновка разъема паяльника:

Схема устройства:

Теперь прокомментирую схему.
1. Трансформатор и диодный мост выбирается исходя из напряжения питания и мощности используемого паяльника. У меня это 24 В / 50 Вт. Для получения +5 В используется линейный стабилизатор 7805. Он обязательно должен иметь приличный радиатор. Или необходим трансформатор с отдельной обмоткой для питания цифровой части с напряжением 8-9 В.

2. Полевой транзистор на выходе ШИМ - любой подходящий (у меня стоит IRLU024N). Радиатор не потребовался.
3. Светодиод я использовал двухцветный, но можно соединить два, как показано на схеме. Пищалка со встроенным генератором, используется для озвучивания нажатия кнопок (можно не ставить).

LCD в проекте используется символьный, однострочный на 16 символов.
Подключение к контроллеру осуществляется следующим способом:

LCD

Разъем на схеме U12

01 GND

10 GND

02 +5V

09 VCC

03 VLC

08 LCD contrast control voltage 0...1V

04 RS

01 PD0

05 RD

02 PD1

06 EN

03 PD2

11 D4

04 PD4

12 D5

05 PD5

13 D6

06 PD6

14 D7

07 PD7

Назначение кнопок:

U6.1: Уменьшение установленной температуры на 10 град
U7: Увеличение установленной температуры на 10 град
U4.1: Программирование режимов работы P1, P2, P3

U5: Температурный режим P1
U8: Температурный режим Р2
U3.1: Температурный режим Р3
Прошивку контроллера можно осуществить как на внешнем программаторе, так и внутрисхемно. У меня программатор подключается вместо кнопок.
Данные EEPROM при прошивке зашивать необязательно, можно включить станцию с нажатой кнопкой U5, тогда значения температур примут нулевое значение. Останется запрограммировать их непосредственно через кнопки паяльной станции.

Теперь по поводу прошивок. Имеется 3 варианта:

1. С регулировкой температуры + - 10 градусов.
2. С регулировкой температуры + - 1 градус.
3. И еще одна версия на случай, если Ваш дисплей отображает только первую половину строки.
Также, есть печатная плата, спроектированная Sailanser-ом, за что ему большое спасибо.

Обсуждение статьи - тут.


Как вам эта статья?

Заработало ли это устройство у вас?


Эти статьи вам тоже могут пригодиться:

www.radiokot.ru

Самодельная паяльная станция

Схема Вначале приобрететаем паяльник от паяльной станции SL-30. Его характеристики следующие:— напряжение питания — 24 В;— потребляемая мощность — 48 Вт;— нагреватель нихромовый, марка SL-Н;— датчик температуры (термопара) К-типа;— напряжение утечки наконечника менее 2 мВ.

 r2r3



На микросхеме DА3, резисторах R7.. .R9, R12 и R13 собран усилитель напряжения термопары. Надо обратить внимание на то, что «+” термопары подключается к резистору R8. Резистором R12 при регулировке устанавливается значение 0°С, а резистором R13 — значение 100°С. На микросхеме DА4.1 (1/2 LМЗ58N), резисторах R4…Rб, R10, R11, R14 и конденсаторе С8 собран узел установки задаваемой температуры жала паяльника. Верхний и нижний диапазон установки температуры жала паяльника можно установить подбором резисторов R4 и Rб.

На микросхеме DА4.2 (1/2-LМЗ58N) собран компаратор. Компаратор — это своеобразный мостик между аналоговыми и цифровыми устройствами, служащий для сравнения двух уровней напряжения. На неинвертирующий вход 5 микросхемы подается заданное резистором R5 напряжение в милливольтах, а на инвертирующий вход 6 микросхемы DА4.2 подается напряжение с выхода 6 усилителя напряжения термопары, тоже в милливольтах.

Если напряжение на инвертирующем входе 6 меньше заданного напряжения на неинвертирующем входе 5, то на выходе микросхемы DА4.2 присутствует положительное напряжение, т.е. «1”, Компараторы улавливают разницу в уровнях входных напряжений величиной в несколько десятков микровольт и менее.

С выхода 7 компаратора напряжение через резистор R18 подается на вход 7 микросхемы DА5. Эта микросхема — таймер КР1006ВИ1. На таймере собран генератор импульсов. Генератор применен для того, чтобы светодиод НL1 во время работы мигал с частотой, заданной генератором.

С выхода 3 микросхемы DА5 напряжение через резистор R21 и транзисторVТ1 через светодиод НL1 подается на анод диода оптрона (МОС3063). Во время работы оптрона открывается симистор VS1 и паяльник, подключенный к гнездам разъема Х1, начинает нагреваться.



Наладка

Налаживается устройство следующим образом.

Проверяется напряжение на обмотке II трансформатора. Оно должно быть —24 В. Затем проверяется напряжение на выходе С7 и Сб. Оно должно быть +5 В и -5 В. В панельку вставляется микросхема DА3, все остальные панельки дляDА4 и DА5 пусты. Согласно схеме от паяльника подключается только термопара. К разъему Х1 нагревательный элемент паяльника не подключается. К выходу 6 микросхемы DА3 подключается милливольтметр. Жало паяльника опускаем в лед и после того, как показания милливольтметра остановятся, резистором R12 добиваются нулевых показаний милливольтметра. После жало паяльника помещаем в кипящую воду, не касаясь при этом корпусом паяльника емкости, где кипит вода. Резистором R13 выставляем показания милливольтметра 100. Процедуру по регулировке 0 и 100 мВ повторяют несколько раз, добиваясь точности показаний. Иногда с китайскими цифровыми тестерами идет в комплекте термопара. С помощью такой термопары можно повысить точность настройки, хотя и предыдущая настройка достаточно точна для домашней паяльной станции. После такой настройки вставляют остальные микросхемы в панельки и проверяют работу всего устройства. При необходимости резисторами R4 и R6 устанавливают верхнюю и нижнюю границы задаваемой температуры жала паяльника. В данной конструкции диапазон задаваемой температуры нагрева паяльника 147°С. . .458°С.



Печатные платы

Конструкция размещена на трех печатных платах. Плата блока питания приведена на рис. 5, плата индикации температуры — на рис. 6, плата основного блока— на рис. 7.

r5

r6

r7

Размеры плат:

—         блока питания — 70х51 мм;

—         — индикации температуры — 80х80 мм;

—         — основного блока — 105х75 мм.

 Все платы сделаны с помощью «утюжной” технологии. При этом использовалась бумага-подложка от самоклеящейся пленки.

Рисунки печатных проводников даны для «утюжной» технологии.

Детали

В конструкции применены постоянные резисторы с 5% разбросом параметров МЛТ-0,125, МЛТ-0,25 и МЛТ-0,5. Электролитические конденсаторы типа К50-б. Остальные конденсаторы можно применить любых типов.

Микросхемы DА3 можно заменить импортным аналогом ОР-07, DА5 — импортным аналогом NЕ555. Микросхема DА1 располагается на небольшом радиаторе в виде пластины из дюралевого сплава. МикросхемаDА2 — без радиатора. Симистор VS1 тоже располагается на небольшом радиаторе. Переменный резистор R5 — СП3-46М. Подстроечные резисторы R12 и R13 типа СП5. Силовой трансформатор можно применить любой конструкции, но мощностью не ниже 50 Вт. Обмотка IIсилового трансформатора должна быть рассчитана на ток не ниже 2 А и напряжение 24 В.

radioschema.ru

Инфракрасная паяльная станция своими руками: устройство, пайка

Радиолюбителям рано или поздно приходится сталкиваться с пайкой элементов посредством массива шариков. BGA способ пайки используется повсеместно в массовых производствах различной техники. Для монтажа используется инфракрасный паяльник, который производит соединение деталей бесконтактным способом. Готовые модификации стоят дорого, а более дешевые аналоги не обладают достаточным функционалом, поэтому возможно изготовить паяльник в домашних условиях.

Инфракрасная паяльная станция своими руками

Описание процесса ИК пайки

Принцип работы инфракрасной паяльной станции заключается в воздействии сильными волнами длиной 2-7 мкм на элемент. Устройство для пайки самодельными ИК паяльными станциями как самодельными, так и приобретаемыми, состоит из нескольких элементов:

  • Нижний нагреватель.
  • Верхний нагреватель, отвечающий за основное воздействие на материалы.
  • Конструкция держателя платы, размещенная на столе.
  • Контроллер температуры, состоящий из программируемого элемента и термопары.

Длина волны, напрямую зависит от температурных показателей источника энергии. Материалы в различной форме подвергаются пайке с помощью ИК станции, сделанной своими руками, существуют основные параметры передачи энергии, непрозрачность, отражение, полупрозрачность и прозрачность. Перед изготовлением ИК паяльной станции своими руками нужно понимать, что существуют некоторые недостатки данных систем:

  • Разная степень поглощения энергии компонентами ведет за собой неравномерный прогрев.
  • Каждая плата ввиду различных характеристик требует подбора температур, в противном случае, компоненты перегреваются, выходят из строя.
  • Наличие «мертвой зоны», где инфракрасная энергия не достигает требуемого объекта.
  • Обязательное условие защиты поверхностей остальных элементов от испарения флюсов.

Нагревание происходит за счет передачи тепла к монтажной плате. Тепловое воздействие инфракрасной станцией происходит поверх детали, температуры бывает не достаточно, поэтому конструкция подразумевает нагрев нижней части. Нижняя часть состоит из термостола, процесс пайки может осуществляться посредством спокойного инфракрасного излучения, либо потоком воздуха.

Инфракрасная паяльная станция своими руками

Профессиональное оборудование стоит достаточно дорого, более дешевые аналоги не обладают достаточным функционалом. Для экономии средств, выполнения нужных операций с BGA контроллерами, возможно изготовить инфракрасную паяльную станцию своими руками. Сборка возможна из доступных на рынке и подручных материалов. Конструкция представляет собой изготовленный из старого светильника термостол, оснащенный лампами галогенового типа. Контроллер и верхний нагреватель приобретается на рынке или собирается из старых запасных частей.

Инструменты для изготовления инфракрасного паяльника

Термостол потребует наличие отражателей, галогеновых ламп, размещенных в корпусе из профиля или листового металла. При изготовлении инфракрасной паяльной станции своими руками, стоит придерживаться чертежей, которые возможно разработать самостоятельно или позаимствовать у других исполнителей. Обязательно корпус снабжается местом для термопары, которая передает информацию на контролер для предотвращения резких перепадов температуры, избыточного нагрева материала.

Сборка ИК паяльной станции подразумевает самодельные конструкции в виде крепежа из штатива. Контроль температуры нагревательного узла производится второй термопарой. Устанавливается параллельно с нагревателем, штатив закрепляется на панели таким способом, чтобы ИК элемент можно было перемещать над поверхностью термостола. Расположение платы производится выше галогеновых ламп на 2-3 см, в корпусе термостола. Крепление производится кронштейнами, для изготовления возможно использовать ненужный алюминиевый профиль.

Принципиальная схема контроллера для инфракрасной паяльной станции своими руками

Изготовление паяльной лампы своими руками в первую очередь потребует корпус. Для охлаждения системы требуется монтаж одного мощного или нескольких кулеров, материал желательно выбрать из оцинкованной стали. После полной сборки производится наладка системы путем запуска схемы, отладки устройства.

Нижний подогрев

Нижний подогрев может быть изготовлен несколькими способами, но гораздо лучшим вариантом является использование галогеновых ламп. Рациональным решением является установка своими руками ламп суммарной мощностью от 1 кВт. По бокам конструкции устанавливаются порожки, которые зафиксируют плату. Установка материалов для пайки производится на швеллер, для более мелких деталей используются подложки или прищепки.

Нижний подогрев

Верхний подогрев

Известно, что верхний нагреватель подходящего качества невозможно изготовить своими руками. Для достижения наилучшего результата в процессе ИК пайки, необходимо воспользоваться керамическими нагревательными элементами. Для инфракрасной паяльной станции, изготовленной своими руками оптимальным вариантом является использование нагревателя ELSTEIN. Производитель показывает наилучшие результаты, спектр излучения идеально подходит для замены BGA плат, других деталей. Не рекомендуется экономить на покупке верхнего нагревателя — обогревателя при сборке паяльной станции своими руками, т.к. при работе некачественным инструментом возможно повреждение платы или собранной конструкции.

Верхний подогрев

Конструкция для верхнего подогрева возможна из самодельной станины. Достаточно иметь регулировку по высоте и широте для комфортной работы на инфракрасной паяльной станции, изготовленной своими руками. К штативу крепится термопара для контроля температуры.

Блок управления

Корпус контроллера подбирается по размерам в соответствие с устанавливаемыми деталями. Подходящим вариантом может оказаться кусок листового метала, который без труда возможно отрезать ножницами по металлу. Размещается в блоке управления также вентиляторы, различные кнопки, а также дисплей и сам контроллер. В роли контроллера выступает Arduino, функциональность вполне достаточна для выполнения пайки BGA схем своими руками.

Блок управления

Детали для самодельного прибора

Перед сборкой любого оборудования своими руками, необходимо подготовить материалы и инструменты. Для инфракрасного паяльника понадобятся:

  • Комплект галогеновых ламп, количество которых зависит от формы будущего нижнего нагревателя паяльной станции, оптимальное количество подбирается в диапазоне от 4 до 6 штук.
  • Керамическая инфракрасная головка мощностью не менее 400 ватт для верхнего нагревателя.
  • Шланг от душевой лейки для проводов, алюминиевые уголки.
  • Стальная проволока, крепежный элемент от старого фотоаппарата или настольной лампы для изготовления штатива.
  • Контроллер Arduino, 2 реле и термопары, а также блок питания выходом 5 вольт, который можно изготовить от зарядного устройства мобильного телефона.
  • Винты, разъемы и дополнительные периферии.

Инфракрасная паяльная станция своими руками на основе Arduino

В процессе сборки понадобятся чертежи, разобрать которые помогут элементарные знания в электронике.

Применение и устройство

Инфракрасный паяльник используется в основном при условиях отсутствия доступа к заменяемым компонентам. Применяется при замене мелких деталей, основным достоинством является отсутствие нагаров и прочих отложений, как при работе обычным паяльником, а также малая возможность повредить соседние элементы. Для домашнего использования возможно изготовить паяльник своими руками, используя прикуриватель от автомобиля.

Инфракрасная паяльная станция промышленного производства

Работа устройства происходит при питании 12 вольт, такое напряжения возможно получить путем использования преобразователя или не нужного блока питания для компьютера.

Изготовление

Перед сборкой паяльной станции, извлекается из корпуса прикуривателя нагревательный элемент. К контактам питания присоединяются провода питания, к центральному проводу возможно подвести медный провод с изоляцией. Сделать паяльник не составит большого труда, достаточно изолировать соединение на расстоянии от нагревательного элемента, возможно использовать термоусадочную трубку.

Термоусадочная трубка

Корпус производится из тугоплавкого материала. Возможно воспользоваться нерабочим паяльником или приобрести кусок стали. Необходимо следить за отсутствием соприкосновения проводов. Важно понимать, что подобного рода устройство используется при незначимых работах, так как температурные пороги, другие параметры не контролируются.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

ИК паяльная станция с цифровым управлением.

РадиоКот >Лаборатория >Цифровые устройства >

ИК паяльная станция с цифровым управлением.

В данной статье описывается, как самостоятельно изготовить инфракрасную паяльную станцию с небольшими затратами. Устройство позволяет производить монтаж/демонтаж SMD и BGA компонентов на печатной плате. Данная паяльная станция рассчитана на работу с большими платами (например, материнские платы персональных компьютеров или ноутбуков), чего не позволяют делать дешевые "поделки" китайского производства, которые рассчитываются как правило, на работу с небольшими печатными платами и элементами.
Так уж случилось, что в настоящее время происходит массовый переход на поверхностный монтаж, и ничего с этим не поделаешь. Всё бы ничего, паяльник еще справляется, но вот только не с BGA (взгляните хотя бы на материнскую плату вашего компьютера, чип есть, а выводов нет: Вернее их не видно). Такие микросхемы паяются полным прогревом вместе с платой. Методов пайки существует не много, как правило, это горячий воздух или ИК излучение. У каждого метода есть свои достоинства и недостатки. Но в любом случае требуется прогрев платы, в чём и заключается сложность пайки таких микросхем "на коленке". Связано это с тем, что при нагреве небольшого участка платы происходи её расширение (выпучивание нагреваемого участка), что может привести к повреждению межслойных проводников и отрыву контактных площадок. Поэтому, необходим прогрев всей платы (не до температуры пайки, но где-то на 2/3 от неё). Подробнее от процессе ручной пайки BGA можно прочитать на сайтах посвященных ремонту компьютерной техники.
Данное устройство будет полезно многим радиолюбителям занимающимся ремонтом аппаратуры, компьютерной и видео техники. А так же тем, кто просто собирает разные схемы из деталей, выпаянных из старых плат.
Устройство позволяет монтировать/демонтировать и просто пропаивать BGA-компоненты, восстанавливая контакт, так же при помощи данного устройства можно легко "потрошить" любые платы "на детали", что помогает избавиться от "лишнего".
Теперь о самом устройстве и принципе его работы. Устройство состоит из самой установки и блока управления, который выполнен в отдельном корпусе. На установке имеется место крепления плат и два нагревателя. Верхний нагреватель имеет возможность изменять своё положение относительно закрепленной платы. В качестве нижнего нагревательного элемента я использую конфорку для электроплиток мощностью 2 кВт и диаметром 220 мм. А в качестве верхнего 4 трубчатые галогеновые лампы по 150 Вт каждая и длинной по 78мм. Выглядит это примерно вот так:

О конструкции корпуса смотрите отдельную инструкцию, там более-менее подробно описан процесс сборки и даны размеры заготовок. Материал преимущественно листовая сталь от старых компьютерных корпусов, в них применялась сталь толщиной порядка 1 мм, не то что в современных: В принципе для верхнего нагревателя подойдёт и 0,3-0,5 мм, а для нижнего желательно потолще, т.к. плитка штука не лёгкая. В качестве связующего звена использованы винты и гайки M3 c шайбами. Штатив выполнен из двух стальных реек снятых со старого матричного принтера (направляющие блока печатающей головки).
Блок управления выполнен на МК ATmega16, тактируемого от внутреннего RC-генератора частотой порядка 8 МГц. В качестве индикатора в схеме применён широко распространённый двух строчный ЖК-модуль с контроллером HD44780 (и совместимыми). Рассмотрим принципиальную схему:

Схема состоит из блока усилителей термопар, МК с дисплеем, клавиатурой и звуковым сигнализатором, схемы детектора нуля, силовой части и блока питания. Блок усилителей собран на ОУ DA1 и DA2, вместо LM358 допускается использовать LM2904. Далее сигналы поступают на АЦП МК.
МК имеет типовую обвязку в виде клавиатуры и дисплея. LC-цепочка L1 C11 питает внутреннюю схему АЦП МК. Резистором R35 устанавливается контрастность дисплея. На плате выведены сигналы для внутрисхемного программирования (ISP). К МК так же подключен пьезокристаллический звуковой излучатель BQ1. Небольшое примечание по поводу подключения дисплея, в зависимости от производителя в дисплеях могут быть поменяны местами контакты 1 и 2 (питание) и еще возможно понадобится установить гасящий резистор в цепи подсветки (вывод 15 дисплея).
Схема детектора нуля имеет два варианта, что бы, так сказать, облегчить повторяемость. Выбор варианта зависит от применяемого вами блока питания, если блок питания трансформаторный, то проще использовать схему выделенную пунктиром, а при использовании импульсного БП придётся собирать схему на оптопаре U1. В моём блоке управления применён трансформаторный БП.
Блок питания. Можно применить как импульсный БП с выходными напряжениями +5В и +12В, так и трансформаторный с интегральными стабилизаторами 7805 и 7812, включенных по типовой схеме. В трансформаторном БП делается доработка в виде дополнительного диода (VD6) сразу после диодного моста и перед фильтрующим конденсатором (см. схему обведённую пунктиром). Блок питания должен обеспечивать ток порядка 1А по обоим каналам.
Силовая часть состоит из двух одинаковых каналов на симисторах VS1 и VS2. Имеется два варианта управления ими, это через оптосимисторы (схема показана пунктиром) и через импульсные трансформаторы (их параметры указаны на схеме). Распиновка симисторов так же показана на схеме. Допускается применение симисторов импортного производства. Симисторы необходимо устанавливать на радиаторы т.к. выделяемая мощность составляет примерно 5-10 Вт. Неоновая лампа HL1 устанавливается вне блока управления поближе к нижнему нагревателю (в корпусе установки) и сигнализирует о включении нижнего подогрева. Для работы с оптосимисторами или трансформаторами прошивки РАЗЛИЧАЮТСЯ.
Так же к силовой части можно отнести схему управления вентилятором, на фото выше этого вентилятора не видно, он выполнен в виде отдельного "фена" и предназначен для охлаждения места пайки, это позволяет сделать пайку более качественной.
В данной схеме применяется метод "беспомехового" регулирования мощности, то есть путём "пропускания" полупериодов сетевого напряжения, количество пропускаемых полупериодов определяет мощность. Данный метод хорош тем, что он не даёт импульсных помех на электросеть, но при работе с лампами накаливания есть недостаток - это мерцание. В принципе это не критично и работе не мешает.
В программе для автоматического регулирования температуры используется алгоритм ПИД-регулятора.
Немного фотографий моего варианта блока управления:

Кстати, на фотографиях печатной платы присутствует кварцевый резонатор, и разводка несколько отличается, связано это с тем, что это первый вариант и в нём присутствует порт RS-232 для соединения с компьютером. Он требовался для отладки программы в процесс её написания. Для работы самой программы точность тактового генератора не требуется, т.к. для отсчёта времени (секунд) используется частота сетевого напряжения, чего вполне достаточно.
Глядя на схему и программу, можно подумать, что она еще на стадии разработки, что не далеко от истины, дело в том что задумывалось больше чем реально сделано, но как показала практика текущих функций хватает для многих задач и что бы понять чего бы еще такого доделать, требуется какое-то время поэксплуатировать устройство: Так же я надеюсь на Вас уважаемый читатель, что вы подскажете, каким образом можно улучшить функциональность и удобство работы с этим инструментом.
Несколько фото того что получилось:

Блок питания, оптосимисторы и выходные симисторы располагаются отдельно. Изначально на основной плате присутствовали транзисторы VT1 и VT2, теперь их нет т.к. удалось достать оптосимисторы. Решение с импульсными трансформаторами считаю не очень надёжным и красивым, т.к. есть некоторые сложности в их намотке - требуется хорошая изоляция первичной и вторичной обмоток, а кольца имеют предел по количеству намотанного на них изолятора. Но если достать оптосисмисторы не удаётся, всегда есть вариант с трансформаторами.
ВНИМАНИЕ: При монтаже выходных симисторов и их радиаторов (особенно применяя болтовые TC122, которые имеют электрический контакт с радиатором) помните, что они находятся под высоким напряжением и их требуется располагать, так что бы они ГАРАНТИРОВАНО, не могли замкнуть на корпус (если он металлический) и другие проводники схемы. Провода силовых цепей должны быть рассчитаны на ток порядка 10А.
В моём случае в корпусе блока управления установлен вентилятор, в принципе на практике нагрев симисторов не такой сильный, как мне казалось при разработке, но всё же рекомендую установить, при длительной работе возможен перегрев.
Вот фото процесса работы (верхний нагреватель выключен и сдвинут в сторону):

На фото происходит пропайка видеочипа компьютерной видеокарты (частая их неисправность заключается в повреждении пайки из-за перегрева), фольга используется для ограничения площади воздействия верхнего нагревателя.
Для соединения нагревателей с блоком управления у меня используются провода от старых утюгов, они в данном случае подходят наилучшим образом, т.к. имеют подходящее сечение проводников и термостойкую изоляцию.
В конструкции применяются термопары K-типа от недорогих мультиметров, удалось достать отдельно небольшое количество у продавцов таких мультиметров, т.к. приборы оказались бракованными. Термопары при работе располагаются в зоне пайки и должны прижиматься к плате, для нижнего нагревателя снизу, для верхнего непосредственно в зоне пайки. Прижим обеспечивается очень легко, это связано с тем, что провода термопар, как правило, гибкие и в тоже время достаточно упругие.
Теперь о процесс сборки блока управления. После монтажа всех элементов на плате (включая МК) тщательно проверяется качество монтажа. Затем можно перейти к прошивке МК, для этого лучше и безопаснее использовать лабораторный (не штатный источник питания) или питать от компьютера через программатор. Для прошивки я использую программатор PonyProg (https://www.lancos.com/prog.html). Напомню, что при работе с PonyProg сначала нужно откалибровать программу, затем прочитать (!) фьюзы, загрузить прошивку (HEX), загрузить данные для EEPROM (EEP) (для этого в окне проводника меняем тип файла), прошить (Write Device), опять открыть вкладку с фьюзами, установить их (как именно см. ниже), записать. Для удачной прошивки МК советую следовать этой последовательности.
BootLock12 = 1 (галки нет)
BootLock11 = 1 (галки нет)
BootLock02 = 1 (галки нет)
BootLock01 = 1 (галки нет)
Lock2 = 0 (галка есть)
Lock1 = 0 (галка есть)

OCDEN = 1 (галки нет)
JTAGEN = 1 (галки нет)
SPIEN = 0 (галка есть)
CKOPT = 1 (галки нет)
EESAVE = 1 (галки нет)
BOOTSZ1 = 1 (галки нет)
BOOTSZ0 = 1 (галки нет)
BOOTRST = 1 (галки нет)

BODLEVEL = 0 (галка есть)
BODEN = 0 (галка есть)
SUT1 = 0 (галка есть)
SUT0 = 0 (галка есть)
CKSEL3 = 0 (галка есть)
CKSEL2 = 1 (галки нет)
CKSEL1 = 0 (галка есть)
CKSEL0 = 0 (галка есть)

Далее, проверяем работоспособность подачей питания, на дисплее должно отобразиться приветствие (с коротким звуковым сигналом) и затем появиться сообщение об ошибке. Это нормально, так и должно быть. Далее следуйте Инструкции по настройке и эксплуатации паяльной станции (находится в приложении).
Подробно о сборке моего варианта можно прочесть в Инструкции по сборке установки, но это лишь один из многих вариантов, и далеко не самый идеальный, поэтому имеет лишь рекомендательный характер. Например, проще и быстрее для нижнего подогрева использовать готовый галогеновый прожектор, он конечно имеет более малую площадь, но за то ничего мастерить не нужно. Или наоборот использовать сверху и снизу кварцевые ИК излучатели с высокой эффективностью, но с ними уже сложнее.
Еще одно немаловажное замечание, при работе с галогеновыми лампами помните, что их нельзя включать со следами жира на колбе (от этого они могут расплавиться или взорваться), поэтому перед включением тщательно обезжириваем бензином или ацетоном. И еще при работе очень рекомендую обзавестись хорошими очками от солнца, они вам очень пригодятся! Удачи!

Файлы:
Печатная плата в формате SL 4.0.
Прошивка МК с исходником.
Инструкция по сборке (~5Мб).
Инструкция по настройке.

Вопросы, как обычно, складываем тут.


Как вам эта статья?

Заработало ли это устройство у вас?


Эти статьи вам тоже могут пригодиться:

www.radiokot.ru

Простая паяльная станция | Мастер-класс своими руками

У современных импортных паяльников зачастую выявляется проблема перегрева. А у отечественных иногда наблюдается недогрев, также он наблюдается при посадке напряжения. В этой статье я расскажу как решить эти проблемы и кроме того сделать пайку более комфортной. С помощью паяльной станции вы сможете работать с большой просадкой напряжения, быстро нагревать паяльник и устанавливать любую нужную вам температуру. Итак, преступим. Я долго искал в интернете самую простую схему станции. Все в итоге они оказались сложновато в исполнении. Дело кончилось тем, что я придумал свою.
Схема паяльной станции:

Нам понадобится:
1. Димер. (подойдёт любой). Также его называют светорегулятором.
2. Диодный мост.
3. Корпус. (деревянная или пластиковая коробка). Лучше всего купить в электрике готовый корпус.
4. Розетка.
5. Вилка с проводом.

Начнем с димера. Так как корпус димера очень большой я рекомендую разобрать его, оставив лишь саму схему. Ручку можно заменить, как в моём случае, можно оставить родную.




В качестве корпуса я решил взять коробку из-под советского выключателя. Так как крышки не оказалась я сделал свою, из фанеры.

Теперь вам нужно собрать все по схеме. Установить розетку, вилку.

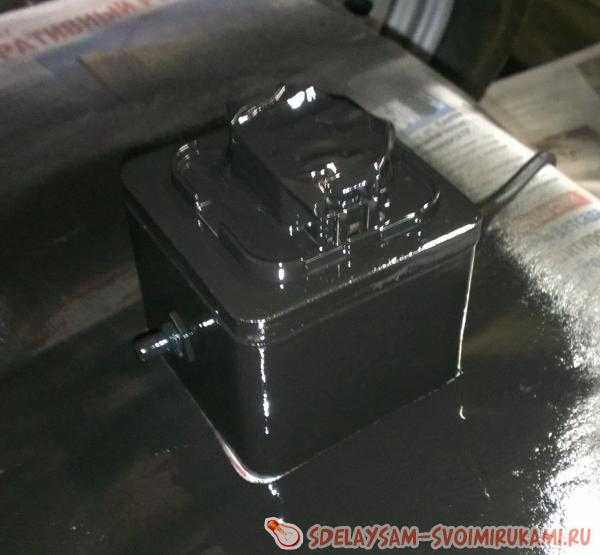

Для красоты я рекомендую покрасить изделие.

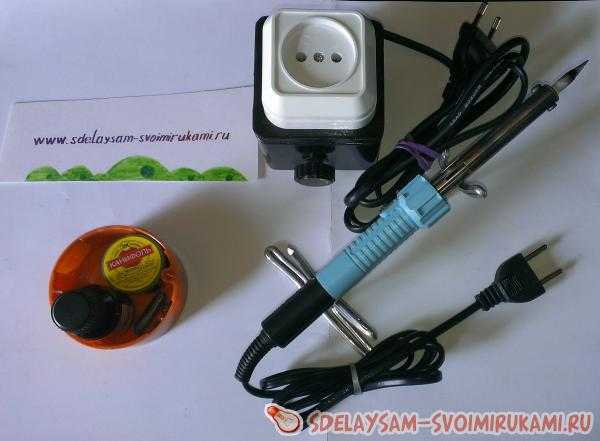

Вот конечный результат.

ЖЕЛАЮ УСПЕХА!!!
