Самодельный паяльник на 12 Вольт: из резистора, от прикуривателя

Если для прекрасной половины человечества слово паяльник это пустой ничего не значащий предмет, то для мужчин это прибор, который спасает их в любой жизненной ситуации, особенно при проведении несложных ремонтных работ с радиоэлектроникой. Можно ли в домашних условиях сделать паяльник на 12 Вольт своими руками. Если немного дружите с физикой и у вас имеется звание «мастер на все руки», тогда сборка простейшего примитивного низковольтного паяльника будет вам под силу.  Давайте рассмотрим один из немногих вариантов, которые  доступны любому из вас.

Самодельный паяльник на 12 Вольт

Материалы и инструменты, необходимые для самостоятельной сборки низковольтного паяльника

Чтобы сделать паяльник своими руками в домашних условиях, вам потребуется подготовить определённый набор инструментов и материалов, в частности:

• Проволока из медного материала, диаметр поволоки 1,5 мм, длина – не более 40 мм.
• Фольга, желательно медная, размером 10*30 мм, можно чуть больше.
• Проволока нихромовая толщиной 0,2 мм, длина не более 350мм.
• Кусок жести или любая круглая металлическая труба (необходимо для изготовления конструкции кожуха), потребуется для нагревательного элемента.
• Силикатный клей или хорошее жидкое стекло.
• Для изготовления изолирующего слоя нужен тальк, который разбавлен силикатным клеем.
• Рукоятка, желательно из изолирующего материала пластика.
• Стандартный электрический шнур с вилкой.

Паяльник на 12 Вольт от прикуривателя

Кроме этого, создавая паяльник на 12 Вольт от прикуривателя своими руками, потребуются дополнительные предметы и вещи, без которых сборка прибора будет неполной:

• Постоянный источник тепла электрическая или газовая печь.
• Инструменты слесаря – пассатижи, кусачки, пинцет, надфиля, напильники.
• Нестандартное приспособление, чем то напоминающее маленький шпатель, желательно из дерева или прочной пластмассы.
• Ветошь, в процессе работы придётся много и часто удалять грязь.

В принципе, это основной набор материалов и инструментов, необходимые для того, чтобы сделать паяльник на 12 Вольт своими руками из резистора.

Порядок действия по сборке паяльника

Вы подготовили инструменты и материалы! Теперь остаётся придерживаться примерного порядка действий, и тогда вы можете собрать самодельный паяльник на 12 Вольт без особого труда.

• Берём медную проволоку и изготавливаем жало. Учтите, что один конец проволоки необходимо заточить под углом в 45 градусов.  Хотя это требование необязательно, но все равно лучше заточить под любой угол один конец рабочей медной проволоки. Конец проволоки залуживаем.
• Замешиваем рабочую изоляционную массу на основе талька и силикатного клея. Главное, добиться тестообразной формы вещества.  Помните, все это время вам придётся бороться с липкостью рук, посыпая при этом порошком и вытирая руки ветошью.
• Готовое жало необходимо плотно окутать медной фольгой, при этом необходимо оставить около 10 мм конструкции полностью свободным.
• Сверху конструкции медной фольги посыпаем изолирующим материалом на основе талька. В данном случае вам придётся использовать источник тепла для подсушивания. Температура разогрева при этом должна быть от 100 до 150 градусов.
• Берём нихромовую нить, наматываем конструкцию спирали. Все витки должны прилагаться как можно плотно, при этом один конец витка должен иметь свободный размер 30 мм (т.н. прямой виток), а второй виток- 60 мм (условный размер заворотного витка).
• Покрываем обмотку электроизолирующей рабочей смесью. Точно также необходимо просушить на источником тепла – газовая или электрическая печь.
• Готовый длинный конец укладываем в трубку, но таким образом соблюдая расстояние на максимальном размере между ним и прямым, при этом примерное расстояние составит диаметру конструкции. После этого потребуется дополнительная обмазка и дополнительный рабочий процесс запекания.
• Теперь вмонтированное в трубку жало готово как полноценный нагревательный элемент.
• У вас остаются торчащие по обоим концам остатки нихромовой проволоки. Точно также обрабатываем аналогичным изолирующим составом примерно до половины размера. Сушим проволоку над печью. Контролируем так, чтобы остатки мест обработки полностью были покрыты изолирующим составом. В ряде случаев этот процесс придётся проделать несколько раз, но в целях безопасности лучше всего сделайте полную изоляцию остатков нихромовой нити.
• Производим сбор корпуса паяльника. Протягиваем рабочий шнур через отверстие в рукоятке. Производим соединение с концов необработанного нихрома с оголёнными частями шнура. После этого изолируем места соединения тальком с синтетическим клеем по проверенной технологии свыше.
• На подготовленный нагревательный элемент надеваем кожух. Один рабочий конец кожуха, должен технологически входить в конструкцию ручки рукоятки, второй компонент кожуха рекомендуется закрепить металлическими приспособлениями, в виде колпачка с отверстиями, который должен полностью исключить соприкасаемость контакта, с медной начинкой встроенного компонента нашего нагревательного прибора.   При необходимости можно ограничиться только хомутом.

Прибор готов, необходимо его правильно протестировать!

Очень важно!  В сеть паяльник можно включать только через трансформатор в 12 Вольт или через блок питания, рассчитанный на 12 Вольт, при этом сила тока – не более 1 А.

Что необходимо дополнительно знать о паяльнике в 12 Вольт

Паяльник к работе полностью готов,  его можно использовать для работы по соединению участков плат с микросхемами. Обязательно нужно будет позаботиться о том, чтобы минимизировать воздействие статического напряжения.

Как правило, это альтернативный вариант прибора для тех, кто считает свой бюджет и хочет использовать прибор для проведения несложных работ по пайке микросхем или прочих бытовых приборов и агрегатов.  В качестве дополнительного варианта можно использовать резисторы. Специалисты говорят, что несмотря на обилие китайских резисторов все же лучше использовать советские или российские аналоги, в частности – ПЭВ-10 или ПЭВ-7,5. В данном случае вам придётся оставить жало, которое в рабочем положении фиксируется в трубке медного вида. При этом рабочий элемент жал должен быть плотно вжат внутрь корпуса резистора. Кроме этого понадобится также зафиксировать контакты резисторов, которые в определённых ситуациях не смогут выдерживать сложные механические нагрузки.

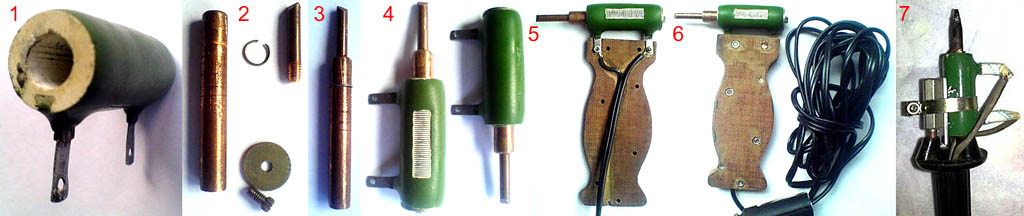

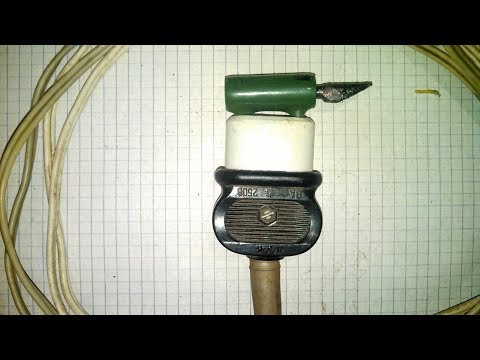

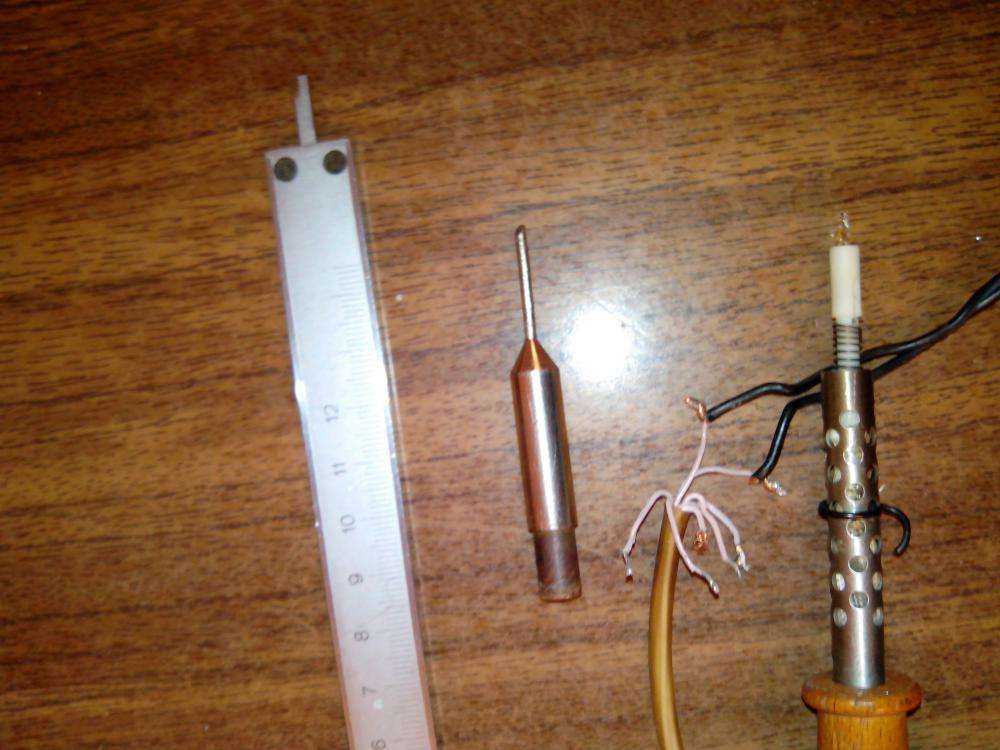

Схема сборки паяльника из резистора

Существуют дополнительные варианты сборки паяльников, которые имеют возможность работать на низком напряжение.  В обязательном порядке используйте изолирующие компоненты и детали, которые используете во время сборки паяльника собственными руками.

Перед началом работы, рекомендуем провести тестирование прибор, соблюдая при этом электрическую и пожарную безопасность.  После того, как проведёте тестирование, попробуйте работу прибора в действии на несложных микросхемах. Обязательно обращайте внимание на металлические части, которые должны быть должным образом заизолированы.

Помните!

Самодельные микро-паяльники не предназначены для промышленного производства. Используйте приборы только для бытовых и домашних работ!

12в паяльник своими руками

Во многих сферах деятельности возникает необходимость обеспечить прочные неразъёмные соединения деталей, имеющих одинаковый или отличающийся химический состав. К такому типу соединений относится пайка, которая основана на скреплении двух или нескольких деталей с помощью разогретого припоя. Различие в химическом составе и физических свойствах, как самих деталей, так и применяемых припоев, требует различной температуры нагрева мест соединения. Обычно пайку разделяют на низкотемпературную и высокотемпературную. Для реализации этого технологического процесса современные производители предлагают большое количество типов паяльников. Правда, такое электрическое устройство как паяльник можно изготовить самостоятельно в домашних условиях.

Поиск данных по Вашему запросу:

12в паяльник своими руками

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как сделать паяльник своими руками в домашних условиях
• 4 простых способа сделать паяльник из подручных материалов
• Простой паяльник своими руками
• Самодельный паяльник: как сделать прибор своими руками
• Самодельный миниатюрный паяльник на 12 вольт для любителей радиоэлектроники
• ПАЯЛЬНИК НА 12 ВОЛЬТ

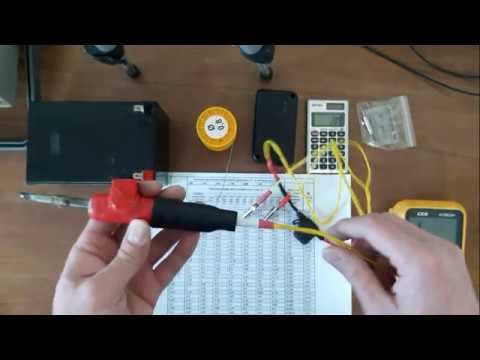

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как сделать МИНИ паяльник на 12 вольт своими руками

Как сделать паяльник своими руками в домашних условиях

Статья Видео.

Иногда бывают ситуации, когда хозяину просто не обойтись без простенького паяльника. Например, нужно залудить многожильный кабель для розетки, или выпаять деталь из сгоревшего прибора. В такие моменты приходится или одалживать инструмент, или откладывать дело на неопределенный срок. Ведь не каждому захочется покупать дорогостоящий паяльник или паяльную станцию, если он не является ремонтником. Однако из этой ситуации есть простой выход — самостоятельно собрать небольшой паяльник, он как раз подойдет для мелкой работы.

Процесс изготовления не отнимет много времени и сил, зато вы сможете сэкономить некоторую сумму денег и получите бесценный опыт. Далее мы расскажем, как сделать паяльник своими руками в домашних условиях.

Вам будут предложены несколько конструкций, и вы сможете выбрать ту, которая подойдет вам больше всего. Первая и наиболее простая технология изготовления электрического паяльника своими руками — с использованием мощного резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 Вольт, что позволит питать его от различных источников тока, и даже сделать переносной вариант, питающийся от автомобильного аккумулятора.

Для того чтобы самостоятельно изготовить инструмент, Вам понадобятся следующие материалы:. Чтобы самому сделать паяльник из резистора в домашних условиях, Вы должны выполнить следующие этапы:. Работать он может не только от блока питания, но и от аккумулятора. На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, это также очень удобно!

Обратите внимание, что при первом включении все паяльники могут некоторое время дымить и вонять. Это нормально для любой модели, так как выгорают некоторые элементы лакокрасочного покрытия. Впоследствии это прекратится. Есть еще одна необычная, но в то же время простая идея того, как сделать паяльник своими руками из подручных материалов для пайки мелких деталей или smd компонентов.

Сделать паяльник из ручки в домашних условиях довольно просто, нужно всего лишь выполнить следующие этапы:. Вот и вся технология создания самодельного мини паяльника в домашних условиях.

Как Вы видите, ничего сложного в изготовлении этого инструмента нет, и вы легко с этим справитесь, а все материалы можно найти у себя дома, разобрав старую технику или поискав их в закромах.

Этот вариант подойдет для тех, кто уже более-менее знаком с радиотехникой и умеет читать соответствующие схемы. Мастер-класс по изготовлению самодельного импульсного паяльника будет предоставлен по примеру данной схемы:. В то же время сделать его можно из импульсного блока питания от лампы дневного света, немного усовершенствовав плату в домашних условиях.

Как и в предыдущих примерах, сначала рассмотрим материалы, из которых можно сделать паяльник своими руками в домашних условиях. Перед сборкой Вы должны подготовить следующие подручные средства:.

Все, что Вам необходимо — подключить жало к вторичной обмотке, которая, по сути, и так является его частью. После этого один из выводов балласта необходимо подсоединить к первично обмотке трансформатора и закрепить все элементы схемы в надежном корпусе, который убережет вас от случайного поражения электрическим током, так как в схеме присутствует опасное для жизни напряжение вольт!

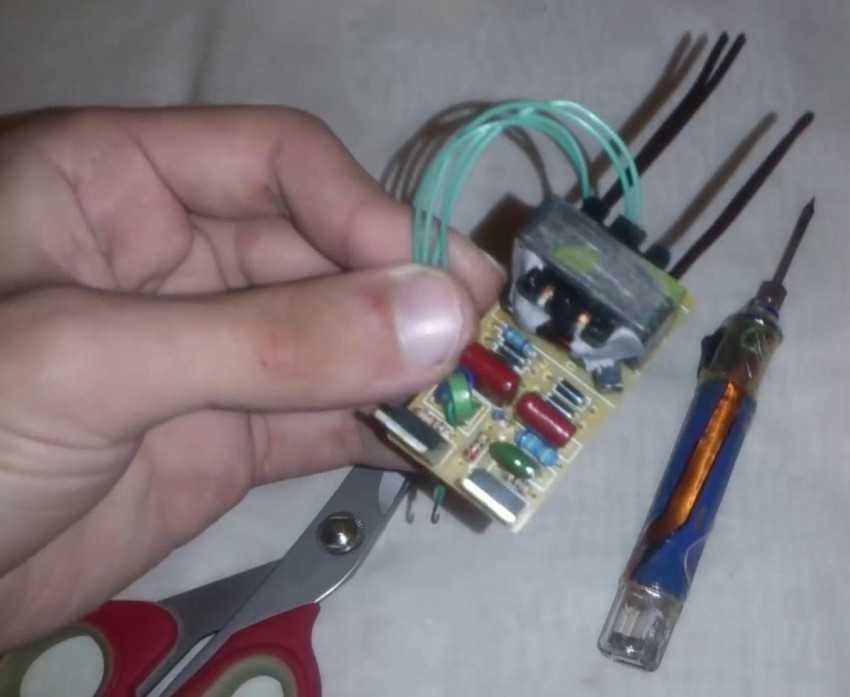

Принцип работы этой конструкции заключается в том, что балласт от лампы создает переменное напряжение, которое подается на первичную обмотку трансформатора и понижается до низких значений, при этом ток повышается во много раз.

Один виток, который и является, по сути, жалом паяльника выступает в роли резистора, на котором рассеивается тепло. При нажатии на кнопку, ток подается на схему, и происходит быстрый нагрев, после того как кнопка отпущена, жало быстро остывает, что очень удобно, так как не нужно долго ждать нагрева и остывания инструмента. Есть еще один вариант изготовления миниатюрного паяльника — с использованием нихромовой проволоки. Для этого вам понадобится:. Вот и все, у вас получилась еще одна простая и надежная конструкция паяльника, сделанная своими руками.

Мы все же рекомендуем использовать либо первый, либо второй вариант, который является более понятным и простым в изготовлении. Что касается трансформаторного варианта, он хоть и мощнее, но все же не настолько удобен в использовании. Надеемся, что данные фото инструкции были для Вас полезными и напоследок рекомендуем обязательно просмотреть все видео примеры, в которых процесс сборки рассмотрен более подробно! Обязательно ли использовать текстолит? Чем его можно заменить?

Какую цель он выполняет в паяльнике? Заранее спасибо! Текстолит просто был использован автором. Ручку можно сделать из любого другого подручного материала. Никаких особых свойств самодельному паяльнику он не придает! Текстолит выполняет роль печатной платы они из него и делаются. И он как раз передаёт электричество только если омеднён. Расскажите пожалуйста по подробнее про самодельную плату, и фотки его изготовления если это возможно.

Я сейчас начал делать паяльник из медной трубочки паяльного жала и грифеля от простого карандаша. Ваш e-mail не будет опубликован. Вы здесь: Главная База знаний Электронные самоделки. Автор: Александр Мясоедов. Опубликовано: Статья Видео Иногда бывают ситуации, когда хозяину просто не обойтись без простенького паяльника. Видео инструкция по изготовлению простейшего электроприбора. Александр администратор. Начинающий радиолюбитель. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован.

Другие статьи по теме Инструкция по сборке самодельной дрели.

4 простых способа сделать паяльник из подручных материалов

Для пайки радиоэлектронных схем часто приходится соблюдать особую осторожность при нагреве выводов полупроводниковых элементов. Они бывают очень требовательны к температуре. К тому же, иногда при отладке какой-либо схемы приходится производить пайку при подключенном питании. В этом случае использовать обычный паяльник, питающийся от сети Вольт, опасно. Для таких случаев лучше применить электропаяльник, который работает от напряжения 12 вольт.

Выбор низковольтового паяльника 12в. Диапазон использования инструмента. Изготовление паяльника 12 вольт своими руками. Ограничения по.

Простой паяльник своими руками

Паяльник — незаменимый прибор для радиолюбителей и домашних умельцев. Часто возникает потребность паять в удалении от электророзетки В и использовать для подключения, например, вольтовый автомобильный аккумулятор. При пайке сверхминиатюрных устройств необходимы мини паяльники с особыми характеристиками. В связи с этим многие задаются вопросом, как сделать паяльник своими руками, получив удобный аппарат и сэкономив при этом средства. Устройства SMD — это микросхемы в мобильных телефонах, ноутбуках или планшетах. Монтаж элементов схем ведется на площадке с контактами, где существует тепловой барьер для недопущения распространения тепла по дорожкам. Самое лучшее жало — медь никелированная, с присадками. Это самый дорогой материал и найти его для изготовления паяльника своими руками проблематично. Жало из бронзы или латуни не подходит для пайки SMD плат, потому что оно обладает высокой тепловой инерцией. У жала из меди тоже есть недостатки: небольшой срок службы из-за обгорания, но его элементарно можно менять.

Самодельный паяльник: как сделать прибор своими руками

Канал ЭлектроХобби на YouTube. Первым большим плюсом электрического паяльника, который рассчитан на низковольтное питание, является электробезопасность. Помимо этого низковольтные паяльники, обычно, делаются более компактными и удобным, они рассчитаны на небольшую мощность, что дает возможность паять электронные мини компоненты, не перегревая их. К примеру, я искал подходящий для себя паяльник в различных магазинах, но те, которые мне нравились были рассчитаны именно на напряжение вольт. Не долго думая я приобрел один из них, наиболее понравившийся.

Дубликаты не найдены. Все комментарии Автора.

Самодельный миниатюрный паяльник на 12 вольт для любителей радиоэлектроники

By chipaev master , March 1, in Мастерская радиолюбителя. Вот начал собирать паяльник на 12 вольт не могу определится с ручкой какую сделать в виде пистолета или прямую планируется сделать несколько насадок разной толщины и длинны. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Нифига, делай прямую

ПАЯЛЬНИК НА 12 ВОЛЬТ

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина! Простой паяльник своими руками.

12в паяльник Смотреть видео по ардуино, электросхемотехнике, интегральным микросхемам онлайн с Как сделать крутой паяльник своими руками?.

Сейчас в магазинах можно приобрести паяльники на любой вкус и цвет. Однако иногда хочется создать что-то своими руками, особенно если свободного времени достаточно. Сегодняшний поэтапный обзор, который в редакцию Homius прислал Леонид Владимирович Оренбуркин из города Тверь, расскажет о том, как сделать паяльник на 12 В из того, что есть под рукой практически у каждого домашнего мастера, увлечённого самоделками. Отработав долгое время электромонтёром в РЭС районных электросетях я вынужден был уволиться по состоянию здоровья, поэтому свободного времени появилось более, чем достаточно.

Полезные советы. Как сделать паяльник своими руками в домашних условиях. Блок питания 12V 1. Как дома сделать паяльник в домашних условиях Построй свой Дом!

В статье описана конструкция самодельного миниатюрного паяльника, изготовленного на основе стандартных деталей, без применения токарно-фрезерного оборудования. Это ещё одна конструкция, которую вряд ли кто-либо повторит.

Многие пользуются самодельными паяльниками. Вариантов реализации достаточно много, поскольку эти инструменты ваяют из того, что имеется под рукой или легко отыскивается. Наиболее трудоемок процесс изготовления паяльника, подобного заводскому, но малой мощности. Вот пример того, из чего и как сделать миниатюрный паяльник для микросхем в домашних условиях. Последовательность действий для сборки инструмента Описание процесса приводится схематически, так как выполнение обычно затруднений не вызывает. Кроме самодельных паяльников на 12 вольт, можно научиться собирать паяльные станции своими руками — все тонкости этого процесса можно узнать в этом тексте. Торчащие концы нихрома примерно до половины также покрываются изолирующим составом и сушатся.

Многие домашние мастера уже досконально изучили, как сделать паяльник своими руками и как им правильно пользоваться. Вариантов изготовления инструмента существует немало, для их сборки можно использовать даже подручные средства. Главное — это знать, как устроен прибор и понимать, для чего он потребуется.

Как легко сделать мощный паяльник на 12 В в домашних условиях

В этом проекте мы узнаем, как легко сделать мощный паяльник на 12 В в домашних условиях.

Вы можете получить температуру 1000 градусов от этого паяльника.

Как легко сделать мощный паяльник на 12 В в домашних условиях

В этом проекте мы узнаем, как легко сделать мощный паяльник на 12 В в домашних условиях. Вы можете получить температуру 1000 градусов от этого паяльника.

мощный паяльник 12 В

его использование для тяжелой пайки, даже вы можете очень легко продать латунь. для создания этого проекта нам нужны некоторые компоненты.

Компоненты:

• Свеча накаливания (можно приобрести в любом магазине автозапчастей)
• Задняя крышка старого паяльника.
• Кнопка
• Светодиод
• Резистор 1 кОм
• Провод
• Блок питания 12 В (можно использовать старый компьютерный блок питания)

в этом проекте мы используем свечу накаливания. его очень мощный нагреватель 12v. его использование для облегчения запуска дизельного двигателя. но здесь мы используем его как паяльник. Лучшее преимущество этого свечения заключается в том, что оно потребляет мало энергии и обеспечивает очень высокую температуру около 1000 градусов по Цельсию.

Схема паяльника 12v:

Схема паяльника на 12 В

• Подключите одну сторону кнопки к положительному (+) источнику питания.
• Теперь соедините вторую сторону кнопки с одной стороной свечи накаливания
• Соедините отрицательную сторону источника питания со 2-й стороной свечи накаливания.
• Теперь подключите резистор 1 кОм к плюсу светодиода.
• Подключите 2-ю сторону резистора к положительному источнику питания.
• Теперь соедините отрицательную сторону светодиода с отрицательным источником питания.

узнаем больше о батарее посмотрев видео.

Видео о паяльнике с питанием от аккумулятора 12 В при температуре 1000 градусов Цельсия:

Блок питания для свечи накаливания:

Свеча накаливания работает от источника питания 12 В. но нагрев зависит от тока. если вы обеспечиваете слабый ток, то его нагрев очень низкий и медленный. если обеспечить большой ток то его нагрев очень сильный и быстрый.

обычно для паяльника достаточно тока от 2 ампер до 4 ампер. но если вам продали латунь то вам нужно 12в, 10 ампер. потому что латунь плавится при 450 градусах Цельсия. ( как легко сделать блок питания 12В в домашних условиях )

Основная цель этого проекта:

Основной целью этого проекта является управление электричеством. лучше всего подходит для энергосберегающего паяльника. Вы можете использовать этот паяльник с велосипедным аккумулятором. так что вам не нужно электричество. Вы можете выполнять свою работу, используя питание велосипедного аккумулятора.

Новое сообщение

Предыдущее сообщение

Создано на Blogger.

The Pinecil: умный паяльник за 25 долларов



Сокетвенч вс, 09.05.2021 – 13:48 в

Электроника

Моим первым паяльником был барахло за 9 долларов из Radio Shack. Он работал, и я использовал его до тех пор, пока он не стал нуждаться в замене. Когда я это сделал, я заменил его оранжевым утюгом для карандашей Weller, который стоил 15 долларов. Не было до 2019 годачто я, наконец, сдался и купил «настоящий» паяльник: Hakko FX-888D. С тех пор мои потребности в пайке были эффективно решены.

Ну, в основном. С момента появления USB-C Power Delivery растет число «портативных» паяльников, для работы которых требуется только блок питания USB. Мне совершенно не нужна портативная пайка, так как мне нужно только собрать нечетный комплект или плату клавиатуры. Тем не менее, мысль о портативности была интригующей. В то время популярные варианты TS100 и TS80P находились далеко за пределами моего ценового диапазона (от 65 до 110 долларов).

Затем Pine64, производитель PinePhone, PineTab и других аппаратных проектов с открытым исходным кодом, анонсировала Pinecil. За 25 долларов он обещает все функциональные возможности более дорогих вариантов, стремясь быть более открытым, чем их конкуренты. Я сделал заказ и стал ждать.

Железо шло почти два месяца. Я сомневаюсь, что это типично, хотя многие другие участники Pine64 Discord выразили подобное разочарование. Я подозреваю, что это больше связано с последствиями пандемии COVID-19, а также с блокировкой Суэцкого канала из-за того, что Evergreen сел на мель. Сравните это со временем доставки замены материнской платы PinePhone; за 3 недели он прошел из Шензена в Индиану.

Я привык к долгой доставке из Pine64. Это более нишевая компания, и у них нет массовой инфраструктуры, которую мы ожидаем от крупных производителей или розничных продавцов. Я указываю на это сейчас, потому что, если вы обнаружите, что заказываете один, будьте готовы ждать.

В то время как PinePhone распаковывался идеально, а PineTab скромен и сдержан, Pinecil — это именно то, что вы ожидаете. Коробка стандартного матового черного цвета со всех сторон, с серебристым логотипом в виде сосновой шишки на местах, информационной наклейкой сзади и большим прозрачным окном, показывающим содержимое. Внутренняя коробка заполнена плотной пеной, удерживающей припой — железо? Справиться? — и совет “подключи и работай”.

Если бы я увидел этот пакет, висящий на розничной полке по цене 25 долларов, я бы сразу обратил на него внимание. Он отлично показывает, что находится в коробке, без претензий. Однако на лицевой стороне коробки нет надписи, что это паяльник. Здесь говорит сам продукт.

Любопытно, что отсутствует какая-либо предупреждающая информация, инструкции или даже краткое руководство. Сначала мне это показалось странным, но позже я понял умную причину. Я могу себе представить, что розничная упаковка будет несколько отличаться от того, что я получил по почте. В дополнение к термоусадочной пленке будет дополнительная реклама и юридические уведомления в зависимости от того, где она продается.

Нечего умное железо собирать. Вытащите две части, вставьте незаостренный конец в отверстие на ручке, и все готово. На маленьком OLED-дисплее не было даже защитного пластика, а это означает, что на этот раз не было удовлетворительного видео с пластиковой пленкой. Извиняюсь!

Корпус утюга, как и следовало ожидать за такую ​​цену, пластиковый, с силиконовой рукояткой внизу. Нет приподнятой кромки или защитного кожуха, чтобы защитить пальцы от соскальзывания и прикосновения к потенциально горячему металлу. Однако это безопаснее, чем кажется; наконечник горячий только с более толстой стороны, что дает вам дополнительный запас прочности. Тонкий дизайн также означает, что утюг необычайно шустрый в руке. Легче и тоньше, чем утюг моего Хакко, я чувствовал себя готовым выполнить невероятно тонкую работу. Несмотря на электронику, половина ручки утюга немного легче половины наконечника. Это придает утюгу ощущение дисбаланса, пока вы не подключите кабель USB-C для его питания.

Подумайте о пожертвовании! Это помогает нам оплачивать хостинг, оборудование и материалы.

Пластиковый корпус похож по материалу на заднюю часть моего PinePhone храброго сердца. Утюг не скручивается и не сгибается при нагрузке. В то время как дно Pinecil закруглено, рядом с наконечником есть две маленькие встроенные «ножки», чтобы утюг не скатывался со стола. Это была приятная деталь, так как это означает, что вам не нужна отдельная подставка для него при использовании, что особенно важно для портативного утюга.

Наконечник утюга прочный, тяжелый и в основном сделан из металла. Некоторые керамические компоненты используются как в качестве электрического, так и теплового изолятора. Нагревательный элемент фактически встроен в эту половину утюга. Это означает, что когда наконечник изнашивается из-за коррозии и использования, необходимо заменить весь узел. Это делает его более дорогим (и более расточительным), чем обычный утюг, в котором нужно заменить только металлический наконечник. Это не уникальная проблема для Pinecil; Все портативные утюги этого типа имеют одинаковую конструкцию.

Когда вы впервые подключаете Pinecil, вам предоставляется небольшой графический экран с двумя вариантами выбора: глажение или настройки. Это параллельно двум кнопкам на ручке, что позволяет легко выбирать тот или иной режим. Нажмите левую кнопку «плюс», чтобы гладить, или правую кнопку «минус», чтобы настроить.

С правой стороны дисплея также есть небольшое число. Сначала я не знал, для чего это нужно, но, попробовав несколько разных источников питания USB-C, выяснил, что это индикатор напряжения.

При подключении к самому большому блоку питания, который у меня был под рукой, он читал «20» для 20 вольт. Однако зарядное устройство для ноутбука выдавало только 15 В. И того, и другого достаточно для питания утюга и возможности пайки.

Я решил протестировать ум Pinecil и подключил его к источнику питания 5 В USB-A. Пока железо загружалось, оно не нагревалось и вместо этого отображало «DC LOW», указывая на то, что для работы ему требуется больше энергии. Этот встроенный элемент безопасности приветствуется, поскольку он предотвращает нагрузку на внутренние части утюга или блока питания, если их просто недостаточно. Включение дисплея независимо от ввода также было отличным прикосновением.

Вы также можете полностью отказаться от USB-C. В дополнение к вездесущему порту есть штекерный разъем постоянного тока. На боковой стороне Pinecil указаны необходимые диапазоны напряжения, а также полярность разъема. Даже с адаптером, работающим на уровне 12 В, вы все равно можете паять. Этот диапазон вариантов входной мощности довольно хорош для гибкости.

Для небольшого утюга в системе меню имеется *множество* опций конфигурации. Тем не менее, нет руководства, объясняющего, что на самом деле делает каждая опция. Сначала я находил это головокружительным, пока не оставил меню открытым для определенного параметра.

Видеофайл

При наведении курсора на элемент меню Pinecil начинает показывать объяснение настройки и того, что делает каждый выбор, крупным прокручивающимся текстом. Вот почему я подозреваю, что у утюга не было инструкции по эксплуатации, потому что это умная часть UX — это само руководство! Это избавляет от необходимости копаться в Интернете в поисках подробных объяснений или PDF-файлов.

Я не буду углубляться во все пункты меню, но скажу, что там чисто и интуитивно понятно. Единственное, что не так, во-первых, это то, как по нему ориентироваться. Кнопка «минус» прокручивается, продвигая крошечный индикатор прокрутки в левой части экрана. Кнопка плюс выбирает. У вас может возникнуть соблазн подумать, что вы можете перемещаться вперед и назад по параметрам в меню, но вместо этого вам нужно перебирать все варианты, поскольку на самом деле у вас есть только одна кнопка для этого действия. Немного раздражает, но оно того стоит за счет сохранения стройности железа.

Для проверки железа решил вытащить детали для будущего проекта клавиатуры. У меня есть клавиатура Easy RGB Corne с переключателями MX с возможностью горячей замены. Хотя печатная плата клавиатуры больше не доступна, я заранее получил все детали для нее. Одна особая проблема для меня заключается в том, что почти все детали представляют собой устройства для поверхностного монтажа (SMD), а не сквозные компоненты.

Сюда входят некоторые из самых маленьких диодов, которые я когда-либо пытался прикрепить к плате. Из предыдущего опыта я знал, что четырехэтапный процесс работает для меня лучше всего:

1. Залужите одну контактную площадку небольшим количеством припоя.
2. Разместите компонент и припаяйте эту контактную площадку.
3. Удерживая компонент пальцем или карандашным ластиком, оплавьте соединение, совместив деталь с печатной платой.
4. Припаяйте остальные разъемы.

Обычно этот процесс занимает меньше минуты и дает достойные результаты. Обычно для формирования соединения достаточно лишь кратчайшего касания утюгом. Это может быть обременительно с большими айронами, такими как Hakko, поэтому мне не терпелось узнать, как работает Pinecil.

Сначала Pinecil не расплавил припой, как я надеялся. Однако бессвинцовый припой, который я использую, является сварливым и требует более высокой температуры для легкого плавления. Максимальная температура Pinecil составляет 420°C, хотя реально при использовании она достигает только 412°C. Тем не менее, этого было достаточно. При более высокой температуре пайка была быстрой и легкой.

Здесь, к сожалению, можно почувствовать стоимость Pinecil. Средство, с помощью которого наконечник прикрепляется к ручке, кажется свободным и неаккуратным. Когда вы приложите немного силы, вы почувствуете, как наконечник смещается в корпусе. Недостаточно чувствовать себя в опасности, достаточно заметить. Тем не менее, железо работало прекрасно.

Крошечные диоды… ну… крошечные. Им нужно только много тепла на небольшой, неглубокой площади, чтобы эффективно работать. Более крупные детали требуют большей мощности, так как вам нужно передать больше тепла от утюга к соединению. У меня не было ничего такого сложного, как коаксиальный разъем для пайки, но у меня были разъемы горячей замены для клавишных переключателей, а также сквозной разъем TRRS для пайки на плате.

Оба они требуют гораздо больше припоя, чем диоды, и усложняют работу железа. Я полагался на большой блок питания USB-C на протяжении всего тестирования, но блок питания редко казался запачканным. Действительно, Pinecil прошел и этот тест. Конечно, это не испытание на пытку мог бы сделать с утюгом, но любителям редко нужна такая мощность.

Легкость и компактность Pinecil приветствовали меня, позволяя мне попасть в тесные рамки, которые мой Хакко не вынес бы. После пайки каждого компонента я откладывал утюг в сторону и проверял его мультиметром. Именно тогда я обнаружил еще одну изящную маленькую особенность.

Тсссс, крошечные паяльники спят.

Pinecil перейдет в спящий режим через небольшой промежуток времени, по умолчанию около минуты. Для настольного утюга это было бы неприемлемо, но для портативного утюга это именно то, что вы ожидаете. Он сохраняет мощность, обеспечивая при этом больший запас прочности. Нет необходимости ставить утюг обратно на специальную подставку (как вы делаете с Hakko), вместо этого он использует встроенные датчики эффекта Холла и акселерометр, чтобы узнать, простаивает ли утюг.

Во время сна утюг будет отображать на экране “Zzzzzzz” вместе с текущей температурой. Утюг не будет полностью остывать, а будет оставаться на заданном минимуме до тех пор, пока не сработает 10-минутное автоматическое отключение.

Такая частая пауза и минимальная температура простоя сокращают время повторного нагрева утюга. Только однажды мне пришлось ждать более 5 секунд, чтобы утюг был готов к использованию. И даже тогда прошло всего 10 секунд, прежде чем я снова начал плавить металл.

Как и PinePhone, Pinecil предназначен для взлома. Pine64 даже продает чехлы на замену, если вы предпочитаете их угольно-серому цвету по умолчанию. Прошивку также можно заменить пользователем через порт USB-C.

Я не зашел так далеко, но я хотел разобрать эту штуку и заглянуть внутрь. Всего несколько винтов скрепляют утюг вместе:

• Верхний винт рядом с наконечником обеспечивает захват самого наконечника, что позволяет зафиксировать его на месте, если вы захотите.
• Верхний винт на стороне кабеля предназначен для дополнительного заземляющего браслета.
• Нижний винт скрепляет корпус.

Чтобы снять крышку корпуса:

1. Снимите паяльное жало.
2. Снимите силиконовую рукоятку.
3. Отверните нижний винт.
4. Аккуратно подденьте нижнюю панель по шву, используя пальцы или инструмент, такой как iFixit Jimmy.

Ряд внутренних зажимов удерживает нижнюю панель на месте в дополнение к винту. Хотя вы можете разобрать его одними пальцами, я нашел Джимми полезным. Это будет , но повредит пластик, если его скрутить. По этой причине старайтесь вставлять инструмент в часть шва, скрытую под силиконовым захватом для пальцев.

После открытия нижняя панель откидывается, открывая внутренности Pinecil. Я не эксперт, но печатная плата чистая, нигде нет перемычек и проводов. Вы также можете понять, почему кончик кажется неряшливым; пара металлических зажимов удерживает утюг на месте, а не целая металлическая трубка для каждого контакта. Дизайн можно было бы улучшить, но за такую ​​цену этого более чем достаточно.

Pinecil – отличное соотношение цены и качества. Несмотря на то, что утюги с регулируемой температурой стоят от 35 долларов, они не могут предложить те же функции, что и Pinecil. Он легкий, умный, безопасный и эффективный для большинства компонентов SMD и сквозных отверстий. Однако более тяжелые приложения, такие как пайка разъемов или покрытие больших площадей припоем, выходят за рамки его возможностей.
