Как сделать паяльник своими руками?

Статьи

Автор Светозар Тюменский На чтение 3 мин. Просмотров 2.5k. Опубликовано 10 марта Обновлено 19 ноября

Если требуется выполнять пайку электрических схем, паяльник является основным инструментом. Классический паяльник представляет собой нагреватель из нихромовой проволоки, тепло от которого подается на медное жало. Достоинством такой конструкции является ее простота. Некоторым недостатком или неудобством считается необходимость ожидания, пока жало паяльника нагреется до рабочей температуры. Этого недостатка лишен так называемый импульсный паяльник.

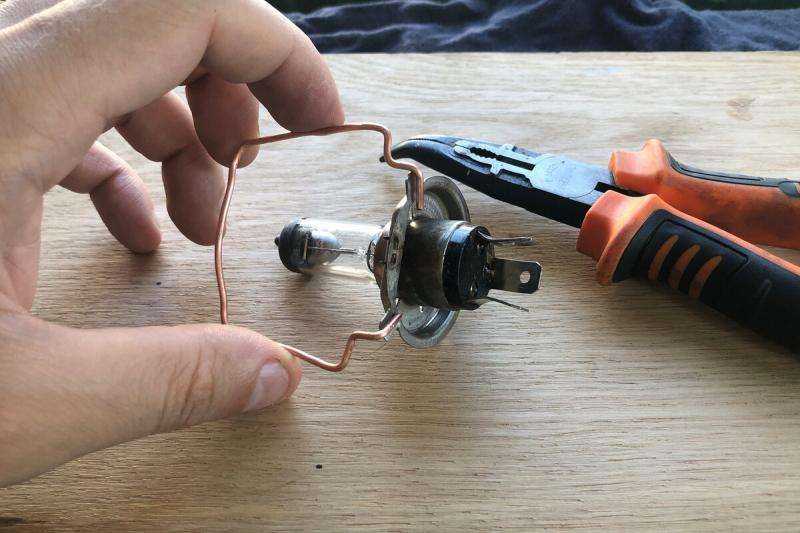

Его название достаточно условно, потому что импульсов в нем чаще всего нет. Его импульсность заключается в ускоренном (в течение 5 секунд) разогреве паяльного жала. В его качестве используется изогнутый в виде угловой скобы кусок медной проволоки диаметром 1-2мм.

Схема такого паяльника значительно сложнее, чем у классического. Для изготовления импульсного паяльника своими руками необходимо взять электронный трансформатор для подключения галогеновых ламп с выходным напряжением 12 вольт. Суть доработки заключается в том, чтобы удалить его вторичную обмотку и намотать 1-2 витка медного провода диаметром 1 мм. Полученный узел помещают в корпус в виде пистолета с курком – включателем паяльника. Вместо ствола этого импровизированного пистолета устанавливается диэлектрическая стойка к которой крепится паяльная скоба – жало.

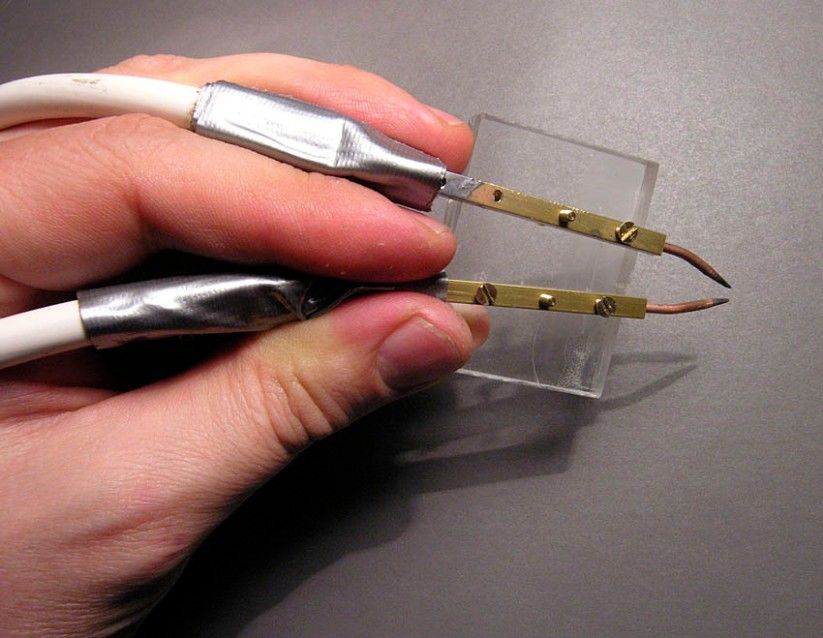

По форме эта скоба напоминает пинцет, к концам которого через кнопочный (курковый) выключатель подводится напряжение со вторичной обмотки трансформатора.

Как дополнение к получившемуся импульсному паяльнику можно прикрепить мощный светодиодный светильник, который облегчит пайку в условиях недостаточного освещения. В качестве альтернативы указанному электронному трансформатору для подключения галогеновых ламп можно использовать схему управления лампой дневного света (балласт). Суть ее доработки такая же, как было выше описано.

При эксплуатации импульсного паяльника не следует передерживать включенным подогрев жала, чтобы избежать выхода из строя его электрической схемы. Дело в том, что для нее такой режим работы является достаточно экстремальным.

Содержание

1. Паяльник для микросхем своими руками
2. Собираем
3. Как сделать паяльник из зажигалки!
4. Как сделать крутой паяльник своими руками ?

Паяльник для микросхем своими руками

Паяльник для микросхем отличается от паяльников других видов тем, что он не допускает перегрева электронного элемента в процессе его пайки. Кроме этого, в качестве важного требования к такому инструменту является наличие защитных средств, оберегающих чувствительные к статическому электричеству и токовым утечкам через изоляцию в паяльнике микросхемы от выхода из строя.

В качестве блока питания такого маленького паяльника можно использовать готовое устройство с регулируемым выходным напряжением 0-15 вольт и рабочим током до 1 ампера. Нагревательным элементом может служить резистор МЛТ номиналом около 8 Ом мощностью 0,5 Ватт. У такого резистора удаляется одна ножка и в месте ее крепления сверлится отверстие диаметром 1,1 мм. Таким образом, внутри резистора образуется место для вставки жала из куска медной проволоки диаметром 1мм. Напряжение на резистор подается через ножку, припаянную сбоку вместо удаленной ножки и нетронутую штатную ножку резистора. При вставке жала в полость резистора следует кусочком слюды защитить его торец от контакта с внутренней поверхностью чашки резистора. Полученный паяльник можно закрепить на торце корпуса пришедшей в негодность шариковой ручки с помощью кусочка двухстороннего текстолита, который является также монтажной планкой. Через нее напряжение от блока питания подается на резисторный нагреватель паяльника.

Мы искренне надеемся, что наша статья помогла вам ответить на вопрос как сделать паяльник своими руками.

Собираем

---

Как сделать паяльник из зажигалки!

---

Как сделать крутой паяльник своими руками ?

---

Оцените автора

список материалов, инструментов и схема изготовления

02.02.2015 / Паяльники

Многие пользуются самодельными паяльниками. Вариантов реализации достаточно много, поскольку эти инструменты ваяют из того, что имеется под рукой или легко отыскивается. Наиболее трудоемок процесс изготовления паяльника, подобного заводскому, но малой мощности. Вот пример того, из чего и как сделать миниатюрный паяльник для микросхем в домашних условиях. Предполагается, что питание паяльник будет получать не напрямую от сети, а через трансформатор 220/12 В.

Список составных элементов для самодельного паяльника на 12 вольт

Понадобятся следующие материалы:

• медная проволока диаметром 1,5 мм – около 40мм длиной
• медная фольга – небольшой прямоугольник 30х10 мм или немного больше
• нихромовая проволока 0,2 мм – 350 мм
• жестяная трубка или кусок жести для того, чтобы сделать кожух для нагревательного элемента
• силикатный клей (жидкое стекло)
• тальк для изготовления с добавлением силикатного клея изолирующего слоя
• рукоятка из термостойкой пластмассы
• электрический шнур с вилкой

Потребуются и некоторые вспомогательные вещи:

• источник тепла (печь электрическая или газовая)
• стандартные инструменты (кусачки, пинцет, плоскогубцы, напильник)
• нестандартные приспособления (что-то в виде узкого небольшого шпателя – деревянного или пластмассового)
• много ветоши (удалять с рук и инструмента очень липкую изолирующую смесь)

Последовательность действий для сборки инструмента

Описание процесса приводится схематически, так как выполнение обычно затруднений не вызывает.

1. Из медной проволоки изготавливается жало. Один конец медной проволоки затачивается под двусторонний угол 40-45 градусов. Но это не обязательно, заточка может быть произведена и под другую, более привычную в работе, форму жала. Места обработки нужно залудить.
2. Замешивается электроизоляционная масса из талька и силикатного клея. Должна получиться тестообразная масса. Во время работы с этим тестом все время придется бороться с его липкостью путем периодического посыпания рук и инструмента порошком талька.
3. Подготовленное жало нужно плотно обернуть медной фольгой, оставив будущую рабочую часть (10 мм) свободной.
4. Поверх медной фольги создается тонкий слой из подготовленной изолирующей массы. Высушить этот слой до полного запекания можно над источником тепла при температуре 100-150 градусов.
5. Теперь можно наматывать спираль из нихромовой проволоки. Следует помнить, что витки должны ложиться плотно, а длина прямых концов оставляется 30 мм для прямого и 60 мм для заворотного.
6. Обмотка покрывается электроизолирующей смесью и высушивается опять до полного запекания.
7. Длинный конец укладывается на трубку так, чтобы между ним и прямым было максимальное, примерно равное диаметру конструкции, расстояние. Еще одна обмазка смесью, еще одно запекание, и нагревательный элемент с вмонтированным в него жалом готов.

[blockquote_gray]Процесс пайки требует специфических навыков: умение разбираться в разновидностях флюсов, припоев, подготовить инструмент, детали к пайке, выбрать необходимую температуру и залудить, и главное — соблюдать меры безопасности. Знание этих нюансов поможет научиться практически каждому домашнему мастеру правильно паять паяльником.

Кроме самодельных паяльников на 12 вольт, можно научиться собирать паяльные станции своими руками — все тонкости этого процесса можно узнать в этом тексте.[/blockquote_gray]

8. Торчащие концы нихрома примерно до половины также покрываются изолирующим составом и сушатся. После запекания приходится визуально контролировать целостность покрытия. При обнаружении изъянов они устраняются путем заделки смесью с последующей сушкой.
9. Осталось собрать паяльник: протянуть шнур сквозь отверстие в рукоятке, соединить концы нихрома с оголенными концами шнура, не забыв заизолировать места соединения по уже проверенной методике.
10. На нагревательный элемент надевается подготовленный кожух, который одним концом входит в рукоятку, второй конец желательно зафиксировать металлическим колпачком с отверстием, исключающим его контакт с медной начинкой нагревателя. Можно также ограничиться хомутом.

[attention type=red]Важно! Готовый паяльник можно включать, как уже говорилось, в сеть через трансформатор или в 12-вольтовый блок питания, рассчитанный на ток в 1 А.[/attention]

Таким паяльником можно работать с микросхемами, но следует позаботиться о защите от статического электричества.

Альтернативный вариант такому паяльнику представляет интерес для тех, кто неприхотлив к внешнему виду прибора, которым придется работать. Фишка такого решения в том, что в качестве нагревательного элемента используется резистор ПЭВ-10 или ПЭВ-7,5. Остается вставить жало, которое фиксируется в медной трубке, плотно всаженной внутрь резистора, и позаботиться о хорошей фиксации контактов резистора, которые не выдерживают определенных механических нагрузок.

Видео о том, как сделать мини паяльник своими руками

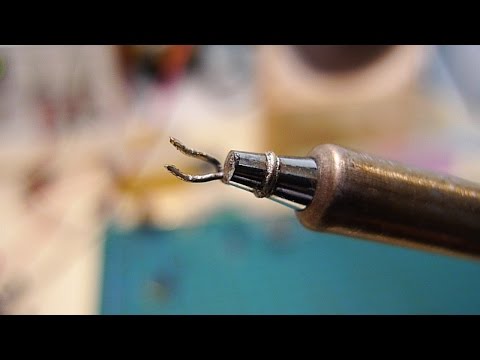

Паяльник для микросхем своими руками из обычного. Как сделать паяльник самому

Ни один процесс сборки электронных элементов невозможно представить без основного инструмента – паяльника. Однако не у каждого любителя электроники есть возможность купить это устройство, да и параметры заводских устройств не всегда соответствуют поставленной задаче.

В этой статье мы постараемся объяснить вам, как сделать паяльник своими руками, не прибегая к большим затратам.

Паяльник молотковый

Сначала рассмотрим схему изготовления самого простого паяльника – молотка.

Этот тип паяльника используется для пайки крупных деталей, он нагревается на огне и, несмотря на устаревшую схему, до сих пор используется в паяльных работах.

Медный пруток необходимого размера необходимо расплющить для придания требуемой формы и обработать напильником. Выковываем держатель из стальной трубки и прикрепляем к наконечнику. Затем подбираем удобную ручку — и устройство готово.

Конечно, паять радиодетали таким устройством не получится, но для ремонта радиатора и пайки крупных элементов сойдет.

Самый дешевый метод

Жала заводского изготовления не всегда подходят для пайки современной электроники, но и возиться с паяльником дома своими руками совсем не обязательно, достаточно сделать с усовершенствованием существующего устройства промышленного производства – нужно просто намотать на наконечник тонкую медную проволоку.

Прибор с использованием резистора

Если все же заводской прибор не соответствует требованиям, то можно собрать паяльник самостоятельно. Чтобы сделать паяльник в кратчайшие сроки, нужно использовать готовый металлический провод с нужным сопротивлением, который можно найти в резисторах типа ПЭВ.

Помимо сильного источника энергии, например, аккумулятора от автомобиля или даже ноутбука, вам понадобятся куски одножильного кабеля и пластина из огнестойкого полимера для держателя (можно использовать печатная плата или дерево).

Чтобы нагреть самодельный прибор, нужно провести ток через резистор, один из концов которого будет выполнять роль жала.

Обод резистора зачищаем напильником и обжимаем медным проводом с предварительно снятой изоляцией, это придаст прочности конструкции и улучшит контакт.

Для повышения эффективности паяльника один вывод резистора должен быть как можно короче, а другой как можно длиннее.

Для изготовления столь простого устройства лучше всего подходит российский резистор МЛТ, качество которого намного выше по сравнению с китайскими образцами.

Комплексный способ изготовления

При наличии навыков токаря и фрезеровщика, а также соответствующих инструментов можно использовать резисторы большей мощности для изготовления самодельного паяльника.

Жало для прибора нужно будет обработать таким образом, чтобы оно плотно входило в отверстие корпуса резистора и чтобы оставалось достаточно места для резьбы, которой мы будем закреплять стержень.

Следует отметить, что в этом случае жало устройства не будет подвергаться напряжению. Также потребуется предусмотреть удобную ручку.

Терморегулятор

Важным элементом для паяльника будет наличие терморегулятора, который также можно сделать своими руками. Так как процесс пайки всегда связан с расплавлением припоя, паяльнику просто необходим регулятор. Ниже представлена ​​одна из самых простых схем его сборки.

Вам нужен только резистор СП5-30, помещенный в диэлектрический корпус. Однако мощность паяльника в этом случае будет ограничена и составит от 10 до 25 Вт.

Подставка

Еще одним важным аксессуаром является подставка. Подставку для паяльника можно легко найти в продаже по всей сети, но гораздо выгоднее сделать ее своими руками.

Наиболее распространенным типом является проволочная стойка, состоящая из толстой конической пружины, прикрепленной к деревянной платформе. Кроме того, подставка может быть изготовлена ​​из предохранителей, закрепленных на деревянной или текстолитовой основе.

Если вам нужна переносная подставка, то для ее изготовления подойдет любая металлическая пластина, например, от ненужного блока питания настольного ПК.

Рассмотренные нами способы позволят значительно сэкономить на многих деталях и комплектующих, а также сделать процесс изготовления максимально простым и безопасным.

Фото паяльников своими руками

Хороший день для всех продуктов. Многие радиолюбители сталкиваются с такой проблемой, как пайка мелких деталей, когда паяльник становится большим по сравнению с размерами микросхем. Мало кто знает, что эту проблему можно решить, сделав своими руками паяльник для микросхем. В этой статье я расскажу, как сделать этот чудо-паяльник, который понравится каждому радиолюбителю.

В работе радиолюбителя приходится “дружить” с паяльником, но когда его габариты становятся неудобными, нужно искать выход из этой проблемы. Проблема решается созданием паяльника для микросхем своими руками.

А именно этот:
МЛТ (его мощность 0,5-2 ватта), сопротивление от 5 до 10 Ом.
Кусок двустороннего текстолита размером 3*1см.
Кусок стальной проволоки диаметром примерно 0,8 мм.
Медный провод (можно снять, например, с блока питания компьютера), он будет служить жалом паяльника.
Для корпуса паяльника нужна любая понравившаяся шариковая ручка.

Приступаем к сборке, необходимо снять защитный лак и краску с резистора, для сокращения времени возни с этим делом можно подогреть резистор.

Следующий шаг. Отрезаем один из контактов резистора, на его месте маленьким сверлом делаем отверстие. После того, как отверстие готово, видно, что сам резистор дополнительно просверлен, именно советские резисторы сделаны так, в импортных такого отверстия нет. Другой конец резистора будет подключен к блоку питания и одновременно служить креплением на рукоятке.

Далее нужно расширить отверстие резистора, в его начале сделать зачистку большим сверлом, чтобы жало не касалось стенок резистора, на это место будет припаян второй контакт к источнику питания.

Этот контакт можно сделать, например, из железной проволоки, в этом случае автор самоделки использует пружину, взятую из металлической вилки.

Он должен быть хорошо залужен, кольцо, сделанное в его середине, должно получиться чуть меньше по диаметру резистора, чтобы резистор плотно сидел на кольце.

Делаем плату текстолита, двустороннюю, ее лицевая часть широкая, с двумя контактами для нашего провода с кольцом, припаянным к резистору, средний для фиксации ручки в корпусе и самый узкий для припайки силовые провода.

Приступим к сборке паяльника в единое целое. Сначала провод с кольцом надеваем на резистор со стороны отверстия, после лужения этих частей припаиваем.

Припаиваем контакты для питания к нашей печатной плате.
Теперь нужно жало для паяльника, в этом поможет медная проволока перед его установкой, нужно в корпус резистора поместить какой-нибудь кусочек, например, из той же керамики, чтобы жало не замыкало резистор с его второй контакт.

Жало можно сделать любой удобной для использования формы, нужно только согнуть как нужно, для контактов более крупных микросхем жало можно сплющить.

Паяльник почти готов, осталось прикрутить корпус к плате и припаять провода к источнику питания, это может быть любая 15 вольтовая колодка с током 1 Ампер. Паять таким паяльником гораздо удобнее, чем крупногабаритным, удобно сидит в руке, такое ощущение, что пишешь ручкой, по сути паяльник в руке, к его достоинствам можно отнести как небольшие размеры жала и самого паяльника, и его вес, по сравнению с обычным он примерно в три раза легче. Все удачные самоделки и повторы сделаны автором.

Основным преимуществом этого мини-паяльника является то, что он питается от аккумуляторной батареи 3,7 В. Он не привязан к сети и его смело можно брать с собой. Конечно, его мощность невелика, но вполне достаточно, чтобы припаять провода или припаять какой-нибудь отвалившийся радиоэлемент.

Итак, что нужно для изготовления мини паяльника?

• Провод одножильный с диаметром жилы 2 мм.
• Часть телескопической антенны.
• Нихром, проволока 0,2 мм. Длинна 10 см.
• Батист, армированный стекловолокном.
• Аккумуляторная батарея 3,7 В.
• Батарейный отсек предназначен для этой батареи.
• Кусок круглого куска дерева.
• Переключатель.
• Провод тонкий одножильный диаметром 0,3-06 мм (многожильный можно распустить).

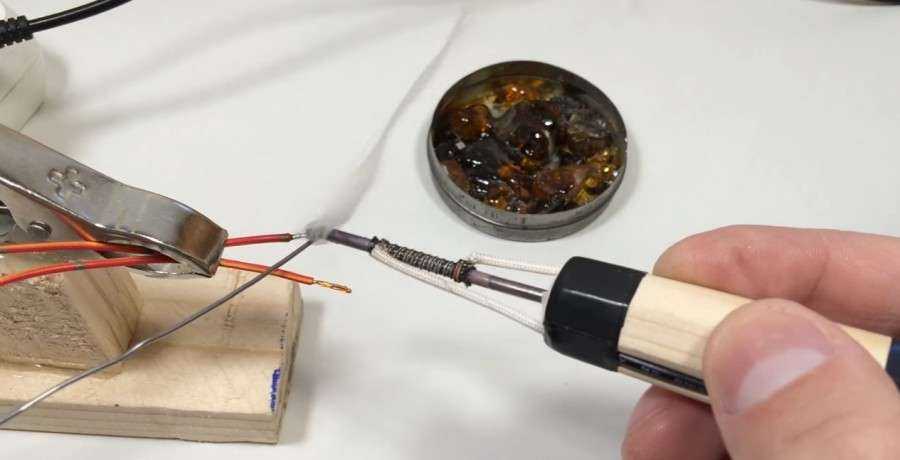

Изготовление мини паяльника

Возьмем толстую сплошную проволоку диаметром сечения 2 мм. Снимаем изоляцию канцлерским ножом или другим способом.

Затем берем телескопическую антенну от любого приемника, джойстика или рации и разбираем ее. Нам нужно найти трубку, в которую плотно войдет наша жила из проволоки. После того, как колено антенны установлено на место, остальные детали можно снять.

Машинкой или вручную напильником затачиваем толстый проводник провода под конус – это будет жало паяльника.

Ножовкой отрежьте около 1,8 см.

Отрезаем примерно 4 см трубки, которую сняли с антенны.

Берем нихромовую проволоку и отмеряем 10 сантиметров, остальное отрезаем.

Возьмем проволоку диаметром 1,2-1,8 мм. Он нужен только для намотки катушки, в дальнейшем он нам не понадобится. Его материал не имеет значения. Наматываем нихромовую проволоку, оставляя концы примерно по 1 сантиметру.

Затем берем тонкую жилу из медной проволоки, складываем ее пополам и скручиваем кусачками.

Проденем в получившееся ушко нихромовую проволоку и закрутим концы вокруг медной проволоки. А пока отложим.

Возьмите трубку от антенны и проденьте внутрь трубки армированный стекловолоконный кембрик. Если у вас кембрик большего диаметра, можно сделать продольный надрез и подогнать под диаметр трубки.

Берем все вместе и собираем.

Продеваем нихромовую катушку с проволокой в ​​кембрик так, чтобы снаружи торчал только провод длиной 1 см. Из этого сантиметра делаем петлю вокруг теплоизоляции. Это будет термопара.

Берем наше жало и вставляем его в трубку от антенны.

С другой стороны вставляем нашу термопару до упора.

Возьмите круглый кусок дерева и отпилите около 2-3 см.

В центре просверлим отверстие под паяльный элемент.

Из этого отверстия тем же сверлом фрезеруем паз, смотрите фото.

Вставьте жало паяльника с узлом термоэлемента. И согните хвост в желобок.

Сверлим больше отверстий, но меньшего диаметра и чуть дальше от центра.

Берем тонкую медную проволоку и делаем петлю на трубке и сгибаем ее. Это будет второй контакт.

Вставляем все в круглую деревяшку.

Самый простой способ сделать паяльник в бытовых условиях – использовать резистор. Собранное устройство будет рассчитано на работу при напряжении в диапазоне 6-24 вольта. Для сборки такого электроинструмента подготовьте следующие приспособления и материалы:

• Резистор ПЭВ со штифтами-ножками мощностью не более 7 Вт и сопротивлением 20 Ом;
• Плата для печатной платы;
• одно стопорное кольцо;
• силовые провода;
винты
• с шайбами;
• два стержня из меди разного сечения.

Консультация. Первый толстый медный стержень должен соответствовать диаметру внутренней полости используемого резистора. Второй должен быть достаточно тонким, чтобы его жалом было удобно паять микросхемы.

Сборка электропаяльника с резистором не требует много времени. Итак, сначала в торце толстого медного прутка просверлите отверстие с мелкой резьбой под винт. В нескольких сантиметрах от противоположного конца по всему диаметру бруска прорежьте канавку и вставьте в нее стопорное кольцо – оно будет выполнять роль фиксатора.

Затем во втором торце толстого бруска просверлите отверстие для тонкого стержня и вставьте последний в образовавшийся паз – таким образом у вас получится стержень будущего паяльника. Далее установите стержень в резистор и закрепите конструкцию винтом с шайбой в заранее сделанном отверстии.

Вырежьте из текстолитовой пластины ручку для паяльника с посадками под резистор и провода. Прикрутите винтами ножки-клеммы резистора к пластине, а затем подключите к ним провода питания.

Теперь осталось только скрутить самодельный электропаяльник и проверить его на практике.

Инструкция №2: Паяльник с шариковой ручкой

Второй не совсем обычный, но такой же доступный способ сборки паяльника своими руками – использование шариковой ручки в качестве рабочего корпуса. В этом случае вам понадобятся: шариковая ручка

• ;
Резистор
• МЛТ мощностью не более 0,5 Вт и сопротивлением 10 Ом;
• двухсторонняя пластина для печатных плат;
• силовые провода;
• изоляционный материал – керамика или слюда;
медная проволока
• – диаметром 1 мм;
Проволока стальная
• – диаметром 0,5-0,8 мм.

Технология сборки паяльника:

Важно! Напряжение питания должно быть не выше 15 вольт.

Как видите, сделать паяльник своими руками под силу даже начинающему электрику, не имеющему профессиональных знаний и навыков в области электротехники. Вот две инструкции по сборке инструментов разной сложности – подготовив под рукой все необходимые инструменты и придерживаясь технологии, вы точно сможете сделать функциональное устройство в домашних условиях.

Паяльник своими руками: видео

Назначение паяльника известно даже людям далеким от электрики. О тех, кто работает в этой сфере, говорить не приходится – для них это просто незаменимый помощник. И рынок с учетом этого предоставляет огромное количество устройств, различающихся по многим параметрам. Но не во всех случаях целесообразно тратиться, ведь сделать полноценный паяльник своими руками можно, не обладая какими-то специфическими знаниями.

Самодельный паяльник

Паяльник имеет смысл покупать, если им приходится работать постоянно или хотя бы довольно часто. Но если это инструмент, который большую часть времени пылится на полке, то смысла много тратить нет. Тем более, что вполне можно самостоятельно изготовить полноценный аппарат нужной мощности с учетом вероятных потребностей.

Конечно, чтобы знать, как сделать паяльник своими руками, нужно понимать его устройство и принцип работы. Ведь, несмотря на внешнюю простоту, есть некоторые нюансы, о которых желательно знать перед началом работы.

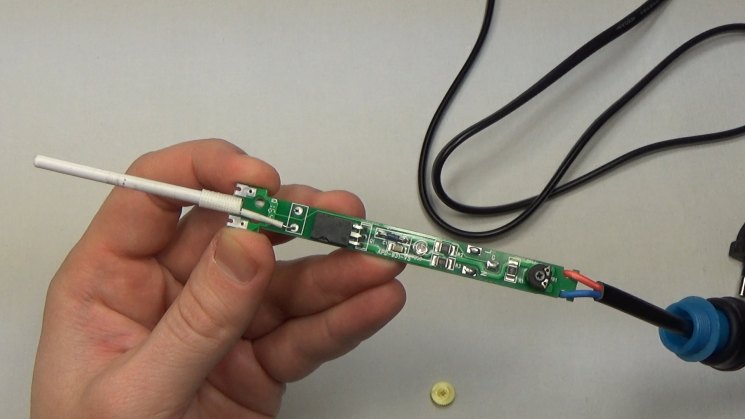

Устройство и принцип работы

Паяльники имеют предельно простое устройство: медный стержень, взаимодействующий с нагревательным элементом, помещен в своеобразную трубку, выполняющую роль корпуса. К нагревателю подсоединяется термостойкий питающий провод. А завершает всю конструкцию ручка из материала с низкой теплопроводностью.

Под действием электрического тока нагревательный элемент (например, нихромовая спираль) передает тепловую энергию медному стержню, называемому жалом. Жало, обладая высокой теплопроводностью, нагревается, что позволяет производить пайку.

Зная, как работает паяльник, его вполне можно сделать самому. И реализовать эту идею можно разными способами, учитывая потребности в конкретной ситуации.

Паяльник 220 вольт резистор

Вариант с напряжением 220 вольт, прежде всего, хорош тем, что не требует поиска блока питания. При этом, в зависимости от конкретных потребностей, его мощность можно сделать разной, что позволяет создать своими руками электрический паяльник как для пайки мелкой техники, так и молоток для запайки емкостей, кастрюль и другой металлической посуды.

Сначала необходимо сварить деталей, которые потребуются в процессе изготовления паяльника :

В зависимости от того, какая работа рассчитана на выполнение в дальнейшем изготовленным паяльником, необходимо выбрать его мощность . И уже на основе этих данных необходимо проводить расчеты.

Тут стоит вспомнить школьный курс физики, а в частности формулу мощности и закон Ома. Для упрощения расчета предполагается взять в качестве примера резистор сопротивлением 100 Ом. Учитывая, что ток будет 2,2 А, при использовании такого резистора паяльник будет потреблять 484 Вт, что, конечно, многовато. Поэтому необходимо снизить напряжение. В этом помогут демпфирующее сопротивление 300 Ом и конденсатор 10 мкФ на 300 В. Таким образом, получится в четыре раза уменьшить ток, то есть примерно до 0,5 ампера, что позволит получить напряжение на резистор 55 В.

Когда необходимые расчеты выполнены, можно переходить непосредственно к решению вопроса, как сделать паяльник в домашних условиях, то есть к его механической сборке.

Здесь главное правильно расположить наконечник в резисторе. Для того, чтобы надежно зафиксировать его и уменьшить зазор между медным стержнем и резистором, залейте его силикатным клеем. Это также поможет уберечь деталь от вероятности растрескивания в процессе эксплуатации.

Для усиления изоляции в месте соединения проводов и нагревательного элемента лучше дополнительно намотать асбестовую нить … Не лишним будет использовать для этих целей дополнительную керамическую втулку. Все это сделает самодельный паяльник более безопасным и надежным.

Теперь осталось поместить полученную конструкцию в подходящую железную трубку, на которую кладется ручка из дерева или текстолита. Через отверстие ручки пропускается провод как в классическом паяльнике для подключения к блоку питания.

Маломощный мини-паяльник с ручкой

Довольно часто пользоваться мощными моделями неудобно и нецелесообразно. Особенно это касается работ, проводимых при ремонте мелкой бытовой техники, smd пайки и других элементов, чувствительных к высоким температурам. В таких случаях пригодится низковольтный, небольшой, легкий и удобный паяльник с тонким жалом. И здесь будет полезно знать, как сделать мини паяльник своими руками, ведь предполагаемые затраты в этом случае будут намного меньше, чем в случае покупки заводского образца.

Как обычно все начинается с подготовки деталей и деталей, которые потребуются в процессе работы.

• Медная проволока диаметром около 1 миллиметра.
• Ненужная шариковая ручка, выполняющая роль корпуса.
• Небольшой кусок печатной платы размером 30 на 10 миллиметров.
• Немного стальной проволоки диаметром 0,8 миллиметра.
• Поскольку паяльник является резистором, используется резистор 5-10 Ом.

Первым делом необходимо подготовить сам резистор. Для этого его нужно очистить от краски. Сделать это можно разными способами: просто соскоблить ножом, подключить питание и дать прогреться, затем снять краску или протереть растворителем. После этого снимается одна из ножек, и в этом месте сверлом на 1 мм аккуратно просверливается отверстие, как раз для того, чтобы в него входила подготовленная медная проволока. При этом особое внимание следует уделить тому, чтобы он не касался корпуса резистора. Поэтому стоит обработать отверстие сверлом чуть большего размера – зенкером.

На обработанной стороне резистора, на самой чашке, делается небольшой надрез, где впоследствии должна лежать петля токопровода. Его также делают из стальной проволоки, согнутой таким образом, чтобы получилась петля, которая ляжет в вырезанный паз-вырез.

Теперь берется кусок текстолита, который вырезается таким образом, чтобы один его конец хорошо входил в корпус шариковой ручки. Здесь с двух сторон припаяны контакты, к которым впоследствии будут подключаться питающие провода. Другая сторона текстолитовой пластины сделана немного шире, чтобы не заходить в корпус рукояти. Сюда же припаиваются контакты, к которым будут подключаться токоведущие части от резистора. Внешне полученная заготовка напоминает своеобразную букву «Т» примерно как на рисунке:

Теперь нужно собрать все детали. Провод с петлей помещается в соответствующий паз на транзисторе, его концы припаиваются к контактам на текстолитовой пластине.

В отверстие транзистора вставляется медное жало… В этом случае не лишним будет сделать защиту из слюды или аналогичного материала, чтобы во время нагрева жала сам резистор не поврежден.

В корпус пропущены провода от шариковой ручки, которые припаяны к контактам на тонкой стороне текстолитовой пластины – это будет питание. Затем эта же пластина помещается в корпус ручки.

Когда основание паяльника из резистора собирается своими руками, следует подумать о блоке питания. Для этого подойдет блок питания с напряжением до 15 вольт. Хотя лучше всего использовать 9-12 В — это оптимальное напряжение для работы такого устройства.

Как видите, имея минимальное количество материалов, которые легко найдутся практически в каждом доме, можно сделать отличный и безопасный самодельный паяльник на 12 вольт, не обладая высокими познаниями в электрике и электронике.

Автономное устройство на батарейках

Те, кому часто приходится работать «в поле», знают, что наличие розетки, куда можно подключить стационарный паяльник, бывает далеко не всегда. Следовательно, будет полезно иметь в запасе свой автономный налог. Конечно, паять, требующая мощной модели, не получится, но большую часть работы все же способен выполнить такой микропаяльник. Поэтому вполне целесообразно сделать аккумуляторный паяльник своими руками, чтобы упростить работу в некоторых случаях.

Почти все детали, из которых состоит беспроводной паяльник, можно найти практически в каждом доме. Поэтому перед началом работы необходимо подготовить :

Когда все будет готово можно приступать непосредственно к сборке паяльника. А для начала нужно сделать нагревательный элемент: на подготовленную медную проволоку диаметром 2 мм в виде спирали нужно намотать нихромовую нить. В этом случае длину придется определять опытным путем. Так, нагрев спирали должен достигать температуры от 300 до 450 градусов Цельсия.

Теперь на этот же провод нужно надеть кусок термостойкой трубки и намотать на него мерную нихромовую нить. На его концы надеваются трубки меньшего размера, после чего на всю получившуюся конструкцию надевается трубка наибольшего диаметра. Медный провод внутри теперь можно осторожно удалить.

Полученный нагревательный элемент остается поместить в отрезанный до подходящего размера кусок антенны. Сюда же вставляется жало и фиксируется саморезом.

В общем, весь каркас уже готов. Осталось только припаять провода питания к спирали и разместить все в корпусе.

Во избежание возгорания между трубкой с нагревательным элементом и корпусом необходимо вставить кусок негорючего материала .

Получился дешевый, надежный и удобный инструмент из доступных инструментов для пайки в полевых условиях.

Как сделать паяльник своими руками в домашних условиях

Иногда бывают ситуации, когда владельцу просто не обойтись без простого паяльника. Например, вам нужно залудить многожильный кабель для розетки или отпаять деталь от сгоревшего устройства. В такие моменты приходится либо одалживать инструмент, либо откладывать дело в долгий ящик. Ведь не каждый захочет покупать дорогой паяльник или паяльную станцию, если он не ремонтник. Однако из этой ситуации есть простой выход – собрать небольшой паяльник самостоятельно, он как раз подходит для мелких работ. Процесс изготовления не занимает много времени и сил, зато можно сэкономить определенную сумму денег и получить бесценный опыт. Далее мы расскажем, как сделать паяльник своими руками в домашних условиях. Вам будет предложено несколько дизайнов, и вы сможете выбрать тот, который вам больше всего подходит.

• Идея №1 — Использование резистора
• Идея №2 – Шариковая ручка Second Life
• Идея №3 – Мощная импульсная модель
• Идея №4 – Простой вариант провода

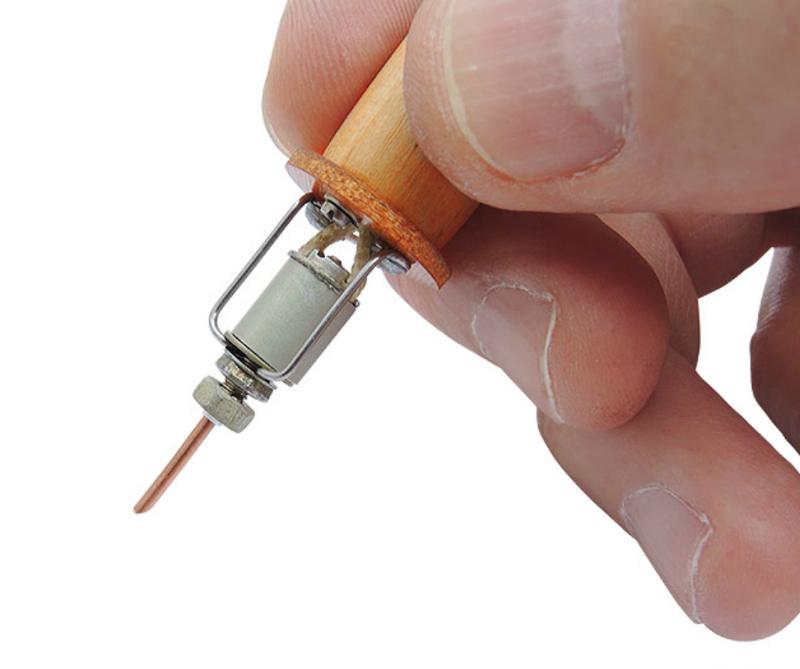

Идея №1 – Использование резистора

Первая и самая простая технология изготовления электрического паяльника своими руками – использование мощного резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 вольт, что позволит питать его от различных источников тока и даже сделать переносной вариант, питающийся от автомобильного аккумулятора. Для того, чтобы сделать инструмент своими руками, вам потребуются следующие материалы:

• Резистор проволочный советский (ПЭВ), покрытый керамической изоляцией, сопротивлением 20 Ом и мощностью 7 Вт. Вы можете выбрать комплектующие с другими характеристиками, в зависимости от того, на какую мощность вы хотите сделать паяльник и от какого напряжения планируется его питание. Вот самая простая формула для расчета: R = U²/P. Где R – сопротивление, измеряемое в Омах; U – напряжение, которым планируется питать паяльник, в Вольтах; P – желаемая мощность нагревателя в ваттах. Этот предмет можно купить на рынке или в магазине радиодеталей, а также вытащить из старого советского прибора.

• Текстолитовая или фанерная пластина для изготовления удобной ручки. Можно использовать и другие непроводящие материалы, выдерживающие высокие температуры, например, некоторые виды пластика.

• Два медных стержня разного сечения. Тот, что толще, выбирается строго по внутреннему диаметру резистора. От этого будет зависеть качество передачи тепла от нагревательного элемента к жалу, а значит время нагрева, удобство эксплуатации. Второй должен быть тоньше, он будет выполнять роль жала. С помощью напильника его нужно будет заточить до удобной для вас формы. Основные виды жала показаны на картинке. Сразу хотелось бы отметить, что наиболее удобным вариантом является тип плоской отвертки, так как на ней удобно переносить припой к месту работы, и можно паять массивные контакты и выполнять тонкие работы.

• Одно укушенное пружинное кольцо (будет служить фиксатором), винт и шайба. Все аксессуары вы можете увидеть на фото ниже.

Чтобы сделать паяльник из резистора в домашних условиях, необходимо выполнить следующие действия:

1. На конце толстого медного стержня нужно просверлить отверстие и загнать метчиком резьбу под винт . Также необходимо вырезать канавку под фиксатор, которым в нашем случае является пружинное кольцо. Это можно сделать с помощью треугольного напильника или ножовки по металлу.

2. Со второго конца просверлите отверстие диаметром, как у тонкого стержня, которое будет выполнять роль мини-жала паяльника.
3. Все элементы штанги необходимо собрать в одно целое, как показано на фото.
4. Резистор подготовлен для крепления жала паяльника, которое необходимо вставить и зафиксировать сзади с помощью винта и шайбы.
5. Из текстолитовой или фанерной плиты нужно сделать своими руками удобную ручку с посадочным местом для резистора и провода. Для этого электролобзиком выпилите две одинаковые половинки ручки и сделайте отверстия и углубления для винтов и гаек.

6. Подсоедините шнур питания к проводам нагревателя. Его нужно прикрутить, чтобы контакт был надежным.
7. Готовый самодельный паяльник скручен и проверен.

Обращаем ваше внимание, что таким переносным пистолетом легко можно паять микросхемы и даже делать зарядное устройство для автомобильного аккумулятора своими руками. Может работать не только от блока питания, но и от аккумулятора. На форумах встречали много отзывов, где этот вариант самоделки подключался от прикуривателя к 12 Вольтам, тоже очень удобно!

Обратите внимание, что при первом включении все паяльники могут некоторое время дымить и вонять. Это нормально для любой модели, так как некоторые элементы лакокрасочного покрытия выгорают. Впоследствии это прекратится.

Видео инструкция по изготовлению простейшего электроприбора

Идея #2 – Шариковая ручка Second Life

Есть еще одна необычная, но в то же время простая идея, как сделать паяльник своими руками из подручные материалы для пайки мелких деталей или smd компонентов. В этом случае мы снова пригодимся. резистор, но теперь уже не ПЭВ (как в предыдущем варианте), а МЛТ, мощностью от 0,5 до 2 Вт.

Итак, для начала необходимо подготовить следующие материалы:

• Ручка шариковая простой конструкции.
• Резистор с характеристиками: сопротивление 10 Ом, мощность 0,5 Вт.
• Двусторонний текстолит.
• Медный провод диаметром 1 мм, его можно намотать из старого дросселя или купить одножильный медный провод в изоляции в магазине электриков и аккуратно снять канцелярским ножом
• Проволока стальная или медная диаметром не более 0,8 мм.
• Провода для подключения к сети.

Сделать паяльник из ручки в домашних условиях достаточно просто, нужно лишь выполнить следующие действия:

1. Удалить краску с поверхности резистора. Эту операцию можно провести с помощью наждачной бумаги, надфиля или напильника, в крайнем случае ножа. Главное не переусердствовать, чтобы не повредить резистор. Если краска плохо удаляется, подключите изделие к регулируемому источнику питания и немного нагрейте.
2. Из ствола выходят 2 провода, один из них обрежьте и просверлите в этом месте отверстие под медную проволоку (диаметр 1 мм). Чтобы проволока не касалась чашки (этого нужно избегать), сделайте зенкер более толстым сверлом, как показано на фото ниже. Кроме того, нужно сделать небольшой вырез для провода прямо на чашке резистора. Треугольный файл снова здесь, чтобы помочь вам.
3. Согнуть стальную проволоку в виде ручки с кольцевым креплением, диаметром как у чашки. Если у вас медная проволока, то нужно зажать в ней чашку и сделать скрутку с помощью пассатижей, чтобы контакт был надежным, но не переусердствуйте, иначе вы запомните случай. Помните, что провод должен быть без лаковой изоляции.
4. Аккуратно вырежьте из двустороннего текстолита печатную плату, точно такую ​​же, как показано в примере на фото. Нет необходимости покупать новый лист печатной платы. Можно с помощью электролобзика вырезать подходящий кусок из любой ненужной двусторонней доски. Или вообще обойтись без него: скрутить проволоку с проводами, и прикрепить их к ручке с помощью суперклея. Главное, на что нужно обратить внимание, это расстояние между нагревательным элементом и ручкой более 5 см, иначе пластик может расплавиться.

5. Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать затруднений.
6. Осталось установить тонкое жало в посадочное место. Чтобы медный провод не прожег резистор, нужно между задней стенкой и жалом сделать защитный слой из кусочка слюды или керамики.
7. Последнее, что нужно сделать, это подключить самоделку к источнику питания на 1 А и напряжению не более 15 Вольт с помощью проводов.

Вот и вся технология создания самодельного мини паяльника в домашних условиях. Как видите, в изготовлении этого инструмента нет ничего сложного, и вы легко с ним справитесь, а все материалы можно найти дома, разобрав старую технику или поискав их в закромах.

Как сделать более сложную модель мини паяльника в домашних условиях?

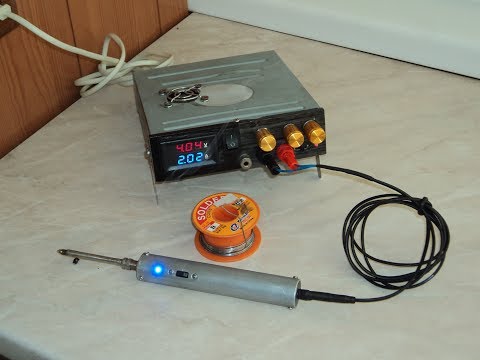

Видеообзор устройства с нихромовой проволокой работающего от 12 Вольт

Идея №3 – Модель Мощный Импульс

Этот вариант подойдет тем, кто уже более-менее знаком с радиотехникой и умеет читать соответствующие схемы. Мастер-класс по изготовлению самодельного импульсного паяльника будет предоставлен на примере такой схемы:

Преимущество этого инструмента в том, что жало нагревается уже через 5 секунд после включения питания, при этом олово можно легко плавится нагретым стержнем. При этом его можно сделать из импульсного блока питания от люминесцентной лампы, немного улучшив плату в домашних условиях.

Как и в предыдущих примерах, сначала рассмотрим материалы, из которых можно сделать паяльник своими руками в домашних условиях. Перед сборкой необходимо подготовить следующие подручные средства:

• Ферритовое кольцо от импульсного преобразователя. Первичная обмотка трансформатора должна состоять из 100, максимум 120 витков медного провода, диаметром 0,5 мм. Вторичная обмотка представлена ​​одним витком медной шины диаметром не более 3,5 мм.
• Медная проволока диаметром от 1,5 до 2 мм в качестве жала.

Все, что вам нужно, это подключить жало к вторичной обмотке, которая, по сути, уже является ее частью. После этого один из выводов балласта необходимо соединить с первичной обмоткой трансформатора и закрепить все элементы схемы в надежном корпусе, который убережет вас от случайного поражения электрическим током, так как в цепи присутствуют опасные для жизни напряжение 220 вольт!

Принцип действия данной конструкции заключается в том, что балласт от лампы создает переменное напряжение, которое поступает на первичную обмотку трансформатора и понижается до малых значений, при этом ток возрастает многократно. Один виток, являющийся, по сути, жалом паяльника, выполняет роль резистора, на котором рассеивается тепло. При нажатии на кнопку в цепь подается ток и происходит быстрый нагрев, после отпускания кнопки жало быстро остывает, что очень удобно, так как не нужно долго ждать пока инструмент нагреется и остыть.

Идея №4 – Простой вариант из проволоки

Есть еще один вариант изготовления миниатюрного паяльника – из нихромовой проволоки. Для этого вам понадобится:

1. Кусок нихромовой проволоки. Вытянуть его можно из старых ТЭНов, проволочных резисторов, утюгов, фенов и т.д. Основная характеристика такого провода – его диаметр, ведь от него зависит сопротивление катушки и, соответственно, мощность изготавливаемого инструмента. Рассчитать необходимую длину для вашего диаметра можно по формуле, указанной в инструкции к варианту №1. Удельное сопротивление нихрома в зависимости от диаметра указано в таблице ниже.
2. Кусок дерева круглого сечения.
3. Кусок медной проволоки диаметром 1,5-5 мм, длиной 15 см.
4. Небольшой кусок изоляции из стекловолокна для проводов.
5. Немного гипса. Продается в строительных магазинах, другое название – алебастр. У многих еще осталось немного после ремонта.
6. Провода.

Технологический процесс:

1. Просверлить в стержне отверстие под медную проволоку в 3 раза больше его диаметра.
2. Вставьте в него кусок медной проволоки так, чтобы он выступал примерно на 5 см и зафиксируйте его там толстой шпаклевкой из гипса, дайте высохнуть.
3. На медный стержень, являющийся жалом, наденьте изоляцию и намотайте необходимое количество нихромовой проволоки, оставляя расстояние между витками. Также наденьте изоляцию на концы и приблизите их к ручке. Затем соедините скрутку проводами. Приклейте их к ручке на изоленту.

Вот и все, вы получили еще одну простую и надежную конструкцию паяльника своими руками.

Тем не менее, мы рекомендуем использовать либо первый, либо второй вариант, более понятный и простой в изготовлении. Что касается версии-трансформера, то она хоть и мощнее, но все же не так удобна в использовании. Надеемся, что данные фото-инструкции были для вас полезными, а напоследок рекомендуем обязательно посмотреть все видео-примеры, в которых более подробно рассмотрен процесс сборки!

Читайте также:

• Как паять провода
• Какие инструменты должен иметь электрик
• Как сделать мини дрель своими руками

Видео инструкция по изготовлению самого простого электроприбора

Как сделать более сложную модель мини паяльника в домашних условиях?

Видеообзор устройства с нихромовой проволокой работающего от 12 Вольт

Опубликовано: 17.
