Схемы импульсных паяльников могут существенно отличаться, что во многом связано с тем, какая фирма занимается выпуском продукта. Примером можно назвать многочисленные китайские модели, характеризующиеся низкой надежностью.

Мощность нагрева паяльников

Мощность паяльника также может варьировать в достаточно большом диапазоне. Этот показатель считается одним из наиболее важных, учитывается при подборе более подходящей модели. От подобного показателя зависит также температуры нагрева и некоторые другие характеристики. К основным рекомендациям по выбору можно отнести следующие моменты:

1. Для работы с небольшими микросхемами подходит устройство, показатель мощности которого не более 25 ватт. Этого вполне достаточно для припаивания небольших элементов. Стоит учитывать, что слишком высокий показатель мощности может привести к тому, что при работе микросхема может оплавится.
2. Для спаивания толстых проводов используются устройства, показатель мощности которых составляет 40 ватт. Температуры, которую можно получить при подобном показателе, вполне достаточно для решения основных задач.

Схема регулятора мощности паяльника

Как правило, с повышение рассматриваемого показателя существенно увеличивается и стоимость изделия. Это связано с конструктивными проблемами, которые возникают на момент производства устройства.

Перемотка паяльника

При ремонте купленного инструмента или создании его своими руками приходится проводить намотку проволоки. Перед непосредственным выполнением работы довольно важно правильно провести соответствующие расчеты, так как наиболее подходящая проволока выбирается в зависимости от сопротивления, мощности и напряжения источника питания. Рассчитать требующиеся показатели можно при применении различных специальных таблиц.

После вычисления требуемых параметров подбирается наиболее подходящая под них проволока. Для этого также может использоваться специальная таблица, в которой определено соотношение основных параметров. Нихромовый состав представлен сочетанием хрома и никеля, за счет чего изготавливаемый элемент способен выдерживать воздействие температуры до 1000 градусов Цельсия.

Процесс намотки предусматривает плотную укладку витков. Стоит учитывать, что при нагреве до высоких температур рассматриваемый материал покрывается окисью.

В качестве изоляционного материала может использоваться асбест, стекловолокно или слюда. Среди эксплуатационных качеств асбеста можно отметить тот, что он может размачиваться водой, принимая пластичную форму его достаточно просто распределить по поверхности. При его использовании стоит учитывать, что мокрый асбест способен проводить электричество. Поэтому паяльник следует включать исключительно после полного высыхания изоляционного материала.

В заключение отметим, что достаточно простое устройство паяльника позволяет изготавливать его своими руками.

Самодельный вариант исполнения не во многом будет уступать покупному, если сделать устройство согласно распространенным рекомендациям.

Как правильно паять паяльником – как научится самостоятельно паять алюминиевые, медные провода паяльником?

Эта статья поможет вам узнать, как правильно паять паяльником, если вы не держали его в руках до этого. Паяльник – действительно нужная вещь, если вы радиолюбитель, системный администратор, хотите самостоятельно чинить домашнюю электронику или если хотите научиться чему-то новому и полезному.

Важно понимать, что если вам уже сегодня нужно перепаять провода в бытовой технике или спаять материнскую плату в компьютере, прочтения одной статьи будет явно недостаточно. Несмотря на кажущуюся простоту, работа с паяльником – это почти искусство, требующие внимательности, опыта и наличия твердой руки. Прежде чем что-то паять для провода, имеющего ценность, стоит изрядно попрактиковаться на расходном материале.

Принцип работы паяльника

Понять, как работает паяльник, не сложно. Нагревательный элемент разогревается до высокой температуры ( 300 и выше градусов

Паяльник расплавляет припой, заполняющий собой все микропоры металла, взаимодействуя с ними на молекулярном уровне. При охлаждении он «прикипает» и образовывает устойчивую связь между двумя частями провода.

Паяльник и инструменты, необходимые для работы

Отвечая на вопрос «как паять паяльником», необходимо затронуть тему инструмента и расходных материалов, необходимых для осуществления пайки. Итак, чтобы правильно и качественно паять, вам понадобится:

• Сам паяльник
• Специальная подставка
• Припой
• Флюс
• Дополнительные инструменты

Паяльник

Есть много самых разных моделей, необходимых для решения широкого спектра технических проблем.

• 3-10 Вт. Это самые маломощные модели. Они предназначены для пайки самых маленьких и чувствительных микросхем
• 20-40 Вт. Относятся к категории «бытовых» или радиолюбительских. С их помощью можно как припаять провод, так и транзистор или другую деталь
• 60-100 Вт. Если провода, требующие пайки, очень толстые, подойдет именно этот тип. Он часто используется автолюбителями или профессиональными механиками
• 100 Вт и более. Таким паяльником можно спаять как толстый провод, так и кастрюлю или даже радиатор автомобиля. Они используются только профессионалами, и по понятным причинам неприменимы в быту

Если вы планируете заниматься припайкой радиодеталей, достаточно будет 25 ватного инструмента. Чтобы припаять обычной провод, мощности должно хватить, но для использования в быту стоит подобрать модель в

Подставки часто продаются в комплекте. Они не только сохраняют рабочий стол от пятен припоя, но и позволяют всегда контролировать положение инструмента. В работе он должен находиться на краю стола. Важно следить за сетевым проводом.

Припой

В этом специальном легкоплавком сплаве, как правило, используются вещества:

• Олово
• Свинец
• Кадмий

Или любой другой металл с подходящей температурой плавления. Самые легкоплавкие имеют температуру плавления до 80 градусов, а наиболее устойчивые – свыше 900.

В быту рекомендуется использовать припой марки

Флюс

Так называется специальное вещество, выступающее связующим звеном между припоем и металлом провода. Он помогает адгезии (приставанию) припоя, и успешно защищает его от окисления и помогает обезжириванию. Наиболее популярная марка – ЛТИ 120.

При необходимости он делается самостоятельно. Для этого достаточно растворить канифоль в спирте (примерно 60 на 40% ) и тщательно взболтать.

Дополнительный инструмент

Чтобы удобно и безопасно паять с паяльником, следует обзавестись предметами:

• Кусачки. Ими откусывается провод, снимается изоляция, поддерживается деталь при работе
• Напильник – для очистки нагревающейся части паяльника
• Скальпель с пинцетом. Они помогут не обжечь пальцы при работе с мелкими деталями

Приступая к работе

Новый паяльник необходимо зачистить и облудить. Следует включить его в сеть на 15-20 минут. При этом нередко начинает выгорать заводская смазка, и сам инструмент может немного дымить, это не страшно.

После прогрева следует аккуратно зачистить рабочую поверхность напильником, после чего сразу же обмакивают его в припое. Важно не дать ему окислиться. Теперь инструмент готов к работе.

Важно, если жало вашего инструмента из металлокерамики. Его нельзя обрабатывать напильником. Для этого есть специальная влажная ткань, и ей необходимо аккуратно протереть поверхность.

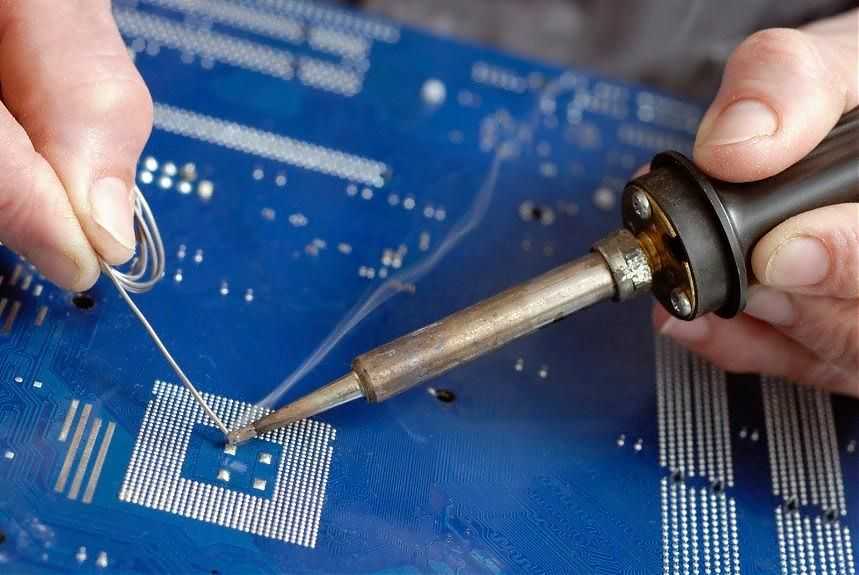

Как припаять провод: процесс

Очень важно подготовить поверхность. На ней не должно быть посторонних веществ, таких как жир, краска лак, остатки изоляции. От чистоты зависит успех всей работы. Если что-то есть, следует аккуратно зачистить скальпелем и протереть, чтобы не осталось пыли.

Далее вы берете кончиком немного припоя и аккуратно припаиваете в нужном месте. Это не слишком сложный процесс, но он требует «набитой» руки, и в самый первый раз у вас вряд ли получится красивая и аккуратная спайка.

Во время работы стоит помнить ряд правил:

• Спайка должна быть быстрой
• Если не вышло спаять провода сразу, стоит дать им остыть перед второй попыткой. Это вдвойне касается радиодеталей или микросхем
• Следует прикладывать окончание инструмента всей поверхностью, процесс будет наиболее эффективным

Как паять провода более надежно? Следует скрутить их перед началом процедуры. После остывания их изолируют при помощи изоленты, чтобы избежать коротких замыканий при работе.

Хорошая спайка отличается блеском, ровным слоем и отсутствием каких-либо трещин. Тогда она прослужит максимально долго, и у вас не возникнет проблем с прибором.

Техника безопасности

Как паять паяльником и не обжечься? Следует соблюдать технику безопасности. Работа с паяльником – не лучшее время, чтобы испытывать удачу с нарушением правил безопасности. Есть несколько простых советов:

• Освободите рабочую поверхность от посторонних предметов
• Уберите из комнаты излишне любопытных детей и животных
• Следите за шнуром – задев его ногой или рукой, есть риск ожога
• Если в комнате есть посторонние люди, предупредите их, что работаете с включенным паяльником
• Флюса – самую малость. Если использовать слишком много, он может брызнуть на руку, а в худшем случае – прямо в глаза
• Каждый раз следует брать припоя не больше, чем на 2 пайки .
  Если перестараться, он может капнуть на стол, руку или еще хуже – на паяемую микросхему

Соблюдая эти простые правила, вы убережете себя от крайне неприятных последствий. Если относится к работе серьезно и не оставлять паяльный аппарат без присмотра, проблем возникнуть не должно.

Качественно припаять провода

От того, как провод будет спаян, зависит дальнейшая работа всего прибора. Опытные мастера дают ряд советов для качественного и надежного паяния:

• Если припоя недостаточно, он не сможет как следует скрепить детали и заполнить все зазоры
• При недостаточном количестве флюса на жале, место спайки получается неоднородным и неровным, что негативно сказывается на результате. Это может быть при разогретом инструменте, тогда канифоль испаряется еще до окончания спайки
• Когда канифоли чересчур много, она может выплеснуться и задеть соседние контакты или провода, а в худшем случае – попасть на руку

С опытом приходит умение нагревать паяльник до нужной температуры и использовать ровно столько припоя, сколько необходимо. Соблюдая идеальный баланс, припой самостоятельно принимает нужную форму и правильно обтекает контакты. Нужно стремиться именно к этому.

Лучше всего использоваться паяльники, имеющие терморегулятор. Тогда легко поддерживать нужную температуру, что положительно сказывается на процессе и результате работы. Паяльник без регулятора может быстро перегреваться, а его жало –чернеть от окисления. Тогда его приходится периодически выключать. Поддерживать нужную температуру очень сложно, и пайка получается недостаточно качественной.

Как качественно паять паяльником?

Лучший способ научиться делать что либо – практиковаться. Паяние не исключение. Есть ряд упражнений, помогающих освоить этот, безусловно, сложный, но полезный инструмент.

Следует взять голый или изолированный провод (чтобы попрактиковаться в снятии изоляции) и разрезать его на 12 одинаковых кусков. Чтобы они получились не слишком мелкими, оптимальная длина – 30-40 сантиметров (до разрезки).

После нарезки следует взять паяльник и составить из этих заготовок куб, пользуясь только паяльником и плоскогубцами. Это позволит вам почувствовать инструмент и приловчится к сего использованию. Потом готовый остывший куб следует взять в ладонь и сжать в кулак. Работа удовлетворительна, если спайки останутся целыми. Это можно практиковать для поддержания навыков на высоком уровне, даже если вы – опытный специалист, и уверены в себе.

Второй способ тренировки работы с паяльником требует тонкой проволоки и зачищенного кабеля. Его нужно обмотать вокруг проволоки, а потом аккуратно спаять, пользуясь паяльником и плоскогубцами. Следует практиковаться, пока не получится паять качественно провода с первого раза. После этого стоит приступать к нормальной ответственной работе.

Регулярная практика позволит очень быстро достичь значительного прогресса в пайке. Уже в скором времени вы сможете самостоятельно починить радио, проводку (соблюдая правила осторожности) или другую домашнюю технику. Но до этого стоит доверить это дело специалистам, чтобы не рисковать дорогими предметами.

Принцип работы, основные неисправности и способы ремонта паяльника

Содержание

• 1 Применение и виды
• 2 Устройство паяльника и принцип работы
• 3 Неисправности и их устранение
• 4 Расчет необходимых параметров
• 5 Видео про ремонт

Паяльные устройства разных видов широко используются на промышленных объектах, в мастерских по ремонту радиотехнической аппаратуры и бытовой техники, в бытовых условиях. В зависимости от условий эксплуатации и назначения существует много разновидностей паяльного оборудования.

Электропаяльник со спиральным разогревом

Применение и виды

1. Электрический паяльник переменного тока со спиральным разогревом сердечника работает от стандартной сети электропитания для бытового оборудования в 220В 50-60Гц.
2. Аккумуляторный электрический паяльник используется для распайки проводов и других малогабаритных элементов, где не требуется большой мощности до 15 Вт;
3. Существуют разновидности газовых паяльников, которые используют для сильного разогрева металлических элементов и тугоплавких сплавов;
4. Для работы с легкоплавким оловом при монтаже и ремонте радиотехнической аппаратуры широко используются паяльники пистолетного вида с импульсной подачей напряжения. При нажатии на курок наконечник паяльника разогревается, после окончания пайки курок отпускают и нагревательный элемент остывает;
5. Паяльники с керамическими стержнями имеют большой срок работы, позволяют выбрать нужный режим температуры и потребляемой мощности;

Паяльник с керамическими насадками на стержень

6. Широкое применение имеют индукционные паяльники. На ферромагнитном наконечнике индуктивной катушкой создается магнитное поле, которое разогревает сердечник. При потере магнитных свойств сердечника прекращается нагрев, это существенный недостаток таких моделей.

Электрический паяльник используется как ручной инструмент. С его помощью плавят припой до жидкого состояния, который заполняет щели и неровности разогретых  металлических элементов в местах соединения, для чего используются сплавы легкоплавких металлов:

• олово;
• свинец;
• цинк;
• никель;
• медь и другие.

Температура плавления припоев должна быть меньше температуры плавления соединяемых металлических элементов.

Промышленность производит разные виды паяльников. Наиболее часто используемыми в промышленности и на бытовом уровне, считаются спиральные паяльники, которые стоит описать более подробно.

Устройство паяльника и принцип работы

Одним из основных элементов паяльника является нагревательный стержень, на который намотана спиралью нихромовая проволока. Для того чтобы тепло сохранялось дольше, стержень вставляют в стальной цилиндр, который изолирован теплостойкой стеклотканью, слюдой или асбестовым слоем. На этот диэлектрический слой наматывается обмотка нихромовой проволокой. Эти меры исключают короткое замыкание между витками.

Блокинг генератор: принцип работы

В зависимости от мощности паяльника обмотка может быть многослойная: стеклоткань – обмотка – стеклоткань – продолжение спирали.

Чем больше мощность паяльника, тем больше витков спирали, тоньше диаметр проволоки.  Для высокой теплопроводности стержня используется красная медь, таким образом достигается быстрый разогрев, и передача тепла на жало паяльника.

Схема устройства спирального паяльника

Перечень основных элементов:

• вилка и шнур для подключения к сети питания;
• держатель;
• деревянная ручка, может быть изготовлена из теплостойкого пластика;
• медный стержень;
• диэлектрические прокладки;
• нагревательная спираль;
• защитный кожух спирали с фиксирующими кольцами.

Электрическая схема паяльника простая, состоит из трех элементов:

• источник питания;
• вилка с проводом;
• проволочная спираль нагрева.

Электрическая схема паяльника

Электрический ток, проходящий по спирали нихромовой проволоки, разогревает обмотку, тепло передается на сердечник и жало паяльника.

Неисправности и их устранение

В паяльниках этой модели самая распространенная неисправность – это обрыв электрической цепи. Если обрыв на участке электрического шнура, ремонт паяльника несложный – это замена шнура или вилки. В случае обрыва нихромовой обмотки ремонт более сложный, но возможен своими руками.

Нихромовая обмотка электрического паяльника

Чтобы определить обрыв и починить обмотку,  легче всего воспользоваться мультиметром, учитывая сопротивление обмотки, которое зависит от мощности и указывается на корпусе паяльника или в паспорте изделия.

Необходимо раздвинуть фиксирующие кольца и снять защитный корпус обмотки паяльника. Кожух для защиты бывает двух вариантов.  Металлическая трубка, которая одевается на штырь с обмоткой и упирается в ручку, со стороны жала крепится зажимным кольцом. Второй вариант, когда защитный корпус состоит из двух продольных половинок трубки с уменьшающимся диаметром на краях, где две составные части фиксируются зажимными кольцами.

При ремонте своими руками некоторые мастера–любители, снимая защитный кожух и верхний слой изоляции обмотки, обнаружив обрыв, не утруждают себя трудоемкой заменой провода всей обмотки. Отсоединяют конец от клеммы на шнуре питания, и сматывают провод с внешней стороны обмотки до обрыва. Потом делают аккуратную скрутку в месте перегорания, наматывают провод, подключают обратно к клемме шнура питания, крепят внешний слой изоляции. Одевают защитный корпус, паяльник включают в сеть и он исправно работает.

Такой способ ремонта своими руками возможен, но не рекомендуется. Недостаток этого метода в том, что в месте скрутки разогрев нихромовой проволоки будет больше, чем на остальных участках цепи. В конечном итоге эксплуатация такого паяльника будет недолговременной. Обмотка перегорит в этом же месте. Для надежной работы придется перемотать всю катушку.

Если необходимо добиться той же мощности разогрева, мотать новую катушку надо тем же проводом, с тем же количеством витков в каждом слое.

Для изоляции слоев обмотки используются разные материалы:

• асбестовые прокладки;
• термостойкая стеклоткань;
• слюдяные трубки или пластины.

Наиболее практичным считается асбест, пластину можно размочить водой, после чего она становится эластичной и принимает любые формы, которые лепятся своими руками. На высохшее покрытие наматывается первый слой спирали, потом второй слой асбеста и продолжение обмотки, так до окончания провода.

Количество витков в каждом слое и толщина изоляции должны быть примерно одинаковы. Это условие обеспечивает равномерность нагрева. Оставшиеся концы обмотки соединяются с сетевым шнуром.

Соединение обмотки с сетевым шнуром

Чтобы починить изоляционный слой обмотки, применяют слюдяные трубки и пластины, которые обладают высокой теплопроводностью и являются надежным диэлектриком. Недостаток этого материала в его хрупкости – сложно укладывать, иногда слюда рассыпается прямо в руках.

При механических ударах по защитному корпусу обмотки, пластины слюды могут разрушиться, что приведет к межвитковому замыканию в спирали.

Жало паяльника заточено под конус для удобной спайки мелких элементов. В процессе эксплуатации оно требует периодической правки напильником.

Форма жала электрического паяльника

Наматывая новую катушку на рассчитанную мощность, нет абсолютной уверенности, что стержень разогреет элементы, которые нужно спаять, и припой до жидкого состояния. Это зависит от жала, новое больше, по мере эксплуатации оно уменьшается. Припои тоже имеют различную температуру плавления.

Все эти факторы влияют на время и температуру нагрева для достижения нужных параметров потребляемой мощности и температуры. Паяльник включают через тиристорный регулятор мощности. Этот прибор позволяет автоматически поддерживать нужную температуру стержня.

Расчет необходимых параметров

Для того чтобы починить вышедший из строя паяльник, можно изменить его параметры, учитывая целевое назначение, т. е. для чего вы используете паяльник (пайка кастрюли или микросхемы). При этом используются специальные таблицы, где для выбора заданы следующие значения:

• потребляемая электрическая мощность паяльника;
• напряжение питания;
• сопротивление нихромового провода.

Принцип работы синхронного генератора

Необходимое сопротивление спирали для различных значений мощности и напряжения заранее рассчитаны и сведены в таблицу.

Выбор сопротивления спирали (нихромовый провод) по мощности и напряжению паяльника Ом

Для перемотки паяльника мощностью 36 Вт при напряжении питания 220В из таблицы видно, что сопротивление обмотки должно составлять 1344 Ом. Далее можно взять имеющийся провод, приложить к концу клемму Омметра, вторую клемму передвигать вдоль отмотанного провода до показаний 1334Ома. На этой отметке отрезать измеренный участок и намотать его на катушку паяльника.

 Сопротивления метрового провода нихрома к величине его диаметра

Можно воспользоваться вышеприведенной таблицей. Измерить микрометром диаметр провода и по таблице определить необходимую длину провода в катушке. Так, если диаметр провода 0,08мм, сопротивление на один метр будет 208 Ом. Необходимое сопротивление 1334Ома/ 208 Ом = 6,4 м. Получается длина провода, который следует намотать на катушку.

Витки на обмотке укладываются вплотную, нагреваясь докрасна, окалина нихромового покрытия образует изолирующий межвитковый слой. Когда длины катушки не хватает, накладывается изоляционный слой, стеклоткань, асбест или слюда, и наматывается второй слой. Почти каждая катушка состоит из нескольких слоев, очень важно, чтобы она помещалась в защитный кожух.

Видео про ремонт

Принцип работы асинхронного двигателя

Каким образом осуществляется ремонт паяльника и его перемотка на 12 Вольт, рассказывается в видео ниже.

Из вышеперечисленной информации следует, что имея определенные навыки, инструменты, материалы и познания в электротехнике, сделать ремонт паяльника своими руками не составляет большой проблемы.

Мультипекарь Redmond RMB-611

2172 ₽ Подробнее

Мультипекарь Redmond RMB-611

2172 ₽ Подробнее

Стиральные машины с сушкой Siemens

Оцените статью:

Паяльник.

Паяльник – это достаточно простое, удобное и эффективное устройство. Оно применяется для соединения деталей из пластика и металла. Его часто используют при пайке проводов, монтаже труб, лужении или выжигании. Оно незаменимо при соединении мелких деталей. Изделие широко применяется не только в быту, но и во многих промышленных отраслях. Это производства, которые работают с электронными и электрическими схемами, пластиковыми трубами и рядом других изделий. Для каждого вида деятельности используют устройства с определенными характеристиками. Они выбираются с учетом вида пайки, применяемого припоя и соединяемых материалов.

Паяльник

Эти устройства выполнены с использованием нихромовой проволоки. Именно на нее подается напряжение для последующего выделения необходимого количество тепла. Ток может подаваться переменный либо постоянный. В наиболее простых типах нихромовых изделий спираль из проволоки наматывается на диэлектрический корпус. В нем установлен наконечник. Нихромовая спираль часто покрывается изолирующим материалом, чтобы снизить тепловые потери.

К плюсам подобного устройства относится низкая цена, неприхотливость и устойчивость к механическим воздействиям. Однако у этого устройства имеются минусы: долгое нагревание, возможность перегорания спирали, что существенно снижает срок службы изделия. Тем не менее, подобные модели находят применение для небольших работ.

Эти устройства выполнены с использованием керамических стержней. При подаче тока к контактам стержня происходит его нагревание.

К плюсам подобного устройства можно отнести долгий срок службы, отсутствие риска перегорания в случае интенсивного применения, довольно быстрое нагревание. Тем не менее, подобные модели требуют использования только родных жал, а сами стрежни, выполненные из керамики, не терпят воздействия ударов.

Индукционная катушка является нагревателем жала. К плюсам подобного устройства можно отнести автоматическое поддержание требуемой температуры пайки, отсутствие термодатчиков, сложных контролирующих микросхем. В то же время подобные устройства могут поддерживать лишь заданную температуру, вследствие чего для разных случаев будут нужны совершенно разные жала.

Эти устройства выполнены с применением высокочастотного трансформатора, а также частотного преобразователя.

К плюсам подобных устройств можно отнести весьма быстрое нагревание, удобство применения. Вместе с тем есть и минусы: подобные устройства не подойдут для длительных работ.

Конструктивно подобные устройства могут быть:

• Стержневыми. Они являются традиционными видами устройств. Изделия выполняются в форме стержня. Рукоятка имеет рабочую часть с жалом. Такие изделия хороши для выполнения работ с мелкими деталями.
• Пистолетные. Такие изделия широко используются при работах с электрическими проводами.

• Паяльные станции. Это наиболее сложные изделия, которые состоят из рабочего элемента и блока управления. По своим характеристикам они могут быть;

— инфракрасными – работает посредством инфракрасного нагревания;

— термовоздушными – нагревание выполняется посредством нагревания воздушных масс;

— цифровыми — нагревание выполняется посредством понижения трансформаторного напряжения. Указанные устройства идеальны для выполнения точных работ, к примеру, при ремонте электрических плат.

Также эти устройства делятся на следующие группы:

• С непрерывным нагревом.
• С периодическим нагревом.
• Абразивные.
• Ультразвуковые.

Медный стержень нагревается посредством нагревателя, выполненного из спирали из нихрома. Это может быть и специальная керамика, которая проводит ток. При использовании нихромового нагревателя в изделии мощность определяется сечением проволоки. Стержень является важной частью изделия, ведь именно этот конец соприкасается с расплавляемым материалом. Поэтому его часто именуют жалом.

Стержень устанавливается в металлической трубке. Для изолирования нагревающего элемента применяется обмотка из изоляционного материала. В качестве него может быть использована слюда либо стеклоткань. Нить из нихрома обматывается сверху. В держателе устройства просверливается канал, через который проводится электрический шнур. Именно через него подается ток для питания изделия. Держатель производится из термостойкого пластика или деревянного материала.

Паяльник имеет довольно простой принцип работы. При включении устройства в электрическую сеть ток направляется на спираль, выполненную из нихрома. Благодаря значительному сопротивлению нихромового элемента выделяется большое количество тепла. Оно передается на стержень из меди. Стержень обычно нагревается до температуры в пределах 300-350 градусов по Цельсию. Жало устройства (стержень из меди) плавит припой, а также нагревает спаиваемые детали.

Другие виды устройств имеют схожий принцип действия:

• В импульсных паяльниках первоначально преобразователь повышает частоту напряжения (18-40 кГц). После высокочастотный трансформатор понижает напряжение до рабочего для паяльника. Наконечник подключен к вторичной трансформаторной обмотке, что позволяет пропустить через него наибольшие токи и обеспечить мгновенное нагревание. Указанное нагревание осуществляется лишь в момент нажима на клавишу запуска, в остальное время происходит остывание;
• Индукционные устройства выполнены с применением катушки индуктора. Изделие снабжено наконечником, на него нанесено покрытие из ферромагнитов. Именно при помощи него образуется магнитное поле, обеспечивающее разогревание сердечника. При достижении требуемой температуры, нагревание прекращается. В случае же понижения температуры нагревание начинается вновь. Это вызвано ферромагнитными свойствами данного устройства.

Паяльник

• Устройства небольшой мощности (до 40 Вт) применяются для пайки компонентов электроники с использованием припоев на оловянно-свинцовой основе.
• Паяльные устройства являются незаменимым устройством для электромехаников и электромонтажников.
• Электропаяльники большей мощности (от 100 Вт) применяются для пайки и лужения деталей большой массы.
• Для работы с мелкими деталями в производствах, связанных с выпуском и ремонтом микросхем, чаще всего применяют станции и импульсные устройства.
• Паяльные устройства также применяются в различных производствах, мастерских и быту при проведении операций пайки. Чаще всего их используют для соединения электропроводов, трубопроводов и так далее.

• Паяльник необходимо подбирать с учетом того, какие детали необходимо запаять. В большинстве случаев эти изделия используются для удлинения проводов, пайки разъемов антенн или несложных схем и так далее. Для указанных работ подойдет изделие мощностью в пределах 25-40 Вт. Подобные устройства выделяются невысокой ценой. Однако они имеют ограниченное применение.Для профессиональных задач следует выбирать специализированные паяльники с высокой мощностью и функцией регулирования температуры пайки.
• Для выполнения работ с массивными деталями, к примеру, пайки радиаторов, следует выбирать устройства мощностью в пределах 100-200 Вт. Для распайки резисторов рекомендуется использовать керамические устройства с мощностью 3-10 Вт с никелевым наконечником.
• При подборе также необходимо обратить внимание на форму и материал жала. Немалое значение будут иметь и габариты устройства. Устройство с прямым термостойким наконечником считается наиболее простым и универсальным. Жало рекомендуется выбирать из медного материала, ведь его легче чистить.
• Устройство для дома лучше подбирать со спиральным нагревателем. Варианты с нагревателем из керамики более капризны. К тому же они стоят на порядок больше.
• Для частой работы с микросхемами следует использовать устройства мощностью до 20 Вт. В комплекте к ним должны идти тонкие жала. Рекомендуется присмотреться к изделиям с функцией регулирования температуры.

Как не стоит использовать паяльник

• Если Вы кому-то дали в долг и этот человек не отдает его, то паяльник, конечно, может помочь. Однако лучше все-таки обойтись без него. В противном случае могут возникнуть проблемы с законом.
• Не стоит макать устройство в воду. Это чревато не только поражением электрическим током, но и выходом изделия из строя. У него может треснуть наконечник или сгореть обмотка. В итоге будет нужно отправиться в магазин за новой покупкой.
• Не стоит оставлять без внимания включенный паяльник. Имеется большой риск возникновения пожара.

Похожие темы:

• Сварочный аппарат. Виды и типы. Устройство и работа. Как выбрать
• Клеевой пистолет. Виды. Устройство. Работа. Применение. Выбрать
• Мультиплаз. Устройство. Работа. Применение. Особенности
• Паяльная лампа. Виды. Устройство. Применение. Работа. Безопасность
• Газовая горелка. Виды. Работа. Применение. Особенности

Инструменты | Руководство Adafruit по отличной пайке

Инструменты

Сохранить Подписаться

Пожалуйста, войдите, чтобы подписаться на это руководство.

После входа в систему вы будете перенаправлены обратно к этому руководству и сможете подписаться на него.

Если вы только начинаете заниматься электроникой, набор инструментов для электроники от Ladyada (на фото выше) — это отличный набор, полный качественных инструментов, в том числе все, что вам нужно для создания качественных паяных соединений. Если вы предпочитаете создавать свой инструментарий по частям, читайте дальше:

Существует множество типов паяльников. Для большинства наборов и проектов Adafruit вам понадобится паяльник карандашного типа мощностью 25 Вт или более.

Маломощный утюг — плохая инвестиция. В конечном итоге это будет стоить вам дороже из-за испорченных комплектов и поврежденных компонентов.

• Нагрев соединения займет больше времени, что позволит теплу распространиться на припаиваемый компонент, что может привести к перегреву и повреждению компонента.

• Более длительное время нагрева также дает больше времени для образования оксидов на припаиваемых поверхностях. Это предотвратит растекание припоя и приведет к плохому соединению.

• Более длительное время восстановления между суставами может привести к фрустрации, «холодным суставам» или к тому и другому.

Вам не нужно тратить целое состояние, чтобы получить хороший утюг. Расширенные функции, такие как контроль температуры и сменные насадки, приятны, но не обязательны для работы на любительском уровне.

Основные утюги

Утюги Better

Утюг с регулируемой температурой и немного большей мощностью даст вам немного больше контроля и позволит вам работать быстрее. Паяльник регулируемый 30 Вт 110 В в магазине — отличный выбор.

Этот утюг также входит в состав набора инструментов для электроники Ladyada, который содержит множество других необходимых инструментов для пайки.

Утюги Best

Профессиональный утюг с регулируемой температурой, сменными насадками и мощностью 50 Ватт или более — это удовольствие работать с ним. Контроль обратной связи поддерживает температуру наконечника точно на установленном уровне. Дополнительные ватты ускоряют время восстановления, поэтому вы можете работать быстрее. Сменные наконечники позволяют выбрать идеальную форму наконечника для специализированной работы.

65-ваттный паяльник Hakko FX-888 — отличный профессиональный паяльник. Weller WES51 или WESD51 также являются отличным выбором для серьезной работы с электроникой.

Помимо маломощных утюгов, есть несколько типов утюгов, которых следует избегать при работе с печатными платами.

Только для экстренных случаев:

Эти утюги удобны в тех случаях, когда вам некуда подключить обычный паяльник. Но они не лучший выбор для основного инструмента для пайки:

• Утюги с бутановым приводом обладают большой мощностью, но ими трудно управлять.

• Утюги с батарейным питанием , как правило, имеют недостаточную мощность для большинства работ.


Не для использования с печатными платами:

Эти инструменты не подходят для работы с печатными платами:

• Горелки любого типа не подходят для работы с электроникой и могут повредить ваши печатные платы.

• Паяльные пистолеты подходят для работы с толстыми проводами, но не обладают точностью, необходимой для пайки чувствительных электронных компонентов.

• Холод-Нагрев ™   Утюги подают ток в соединение для нагрева наконечника. Этот ток может повредить чувствительные электронные компоненты. Избегайте этих утюгов для работы с электроникой.

Минимальный необходимый набор инструментов для пайки:

Подставка

Если у вашего паяльника нет встроенной подставки, вам потребуется безопасное место для отдыха горячего утюга между использованиями. Подставка для паяльника не позволит вашему утюгу кататься и защитит вас и вашу рабочую поверхность от ожогов.

Большинство подставок поставляются с губкой и поддоном для чистки паяльника.

Припой

Бокорезы

Это некоторые другие инструменты и расходные материалы, которые могут оказаться полезными при работе с проектами пайки.

Тиски

Третье ручное приспособление

Вспомогательный сторонний инструмент хорош для небольших плат или для фиксации деталей при заделке или сращивании проводов.

Присоска для припоя

Фитиль для припоя

Подготовка

Это руководство было впервые опубликовано 6 сентября 2012 года. обновлено 06 сентября 2012 г.

Эта страница (Инструменты) последний раз обновлялась 24 сентября 2022 г.

Текстовый редактор на базе tinymce.

Аккумуляторный паяльник Milwaukee M12

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получить партнерскую комиссию.

На днях я устанавливал низковольтное освещение под шкафом на кухне, и у меня была еще одна возможность использовать паяльник Milwaukee M12.

Портативный паяльник — это не тот инструмент, которым я пользуюсь каждый день или даже каждую неделю. Когда мне нужно серьезно заняться пайкой, я обычно запускаю свою станцию ​​Metcal на моем рабочем столе. Если мне приходится брать с собой паяльник, так сказать, в дорогу, я раньше использовал старый бутановый паяльник Radio Shack. Хотя он меньше и легче, самая большая проблема, с которой я столкнулся, заключается в том, что его трудно зажечь.

Advertisement

С тех пор, как я получил образец беспроводного паяльника M12 от Milwaukee, когда мне нужно паять вдали от моего стола, я пытался использовать его вместо бутанового утюга.

Прежде чем мы перейдем к обзору, вы можете вернуться и прочитать предварительный просмотр, чтобы увидеть все функции, но вот большинство соответствующих характеристик:

• Выходная мощность 90 Вт
• Максимальная температура 750°F
• Время нагрева 18 секунд
• Поворотная головка с 3 упорами
• Светодиодный индикатор состояния
• Светодиодный рабочий фонарь
• 45 минут работы без нагрузки с аккумулятором 1,5 Ач
• 11,6″ в длину
• 0,9 фунта с аккумулятором 1,5 Ач, 1,4 фунта с аккумулятором 4 Ач

Вы можете приобрести паяльник M12 в виде простого инструмента (2488-21) за 69 долларов США или в комплекте (2488-21) за 129 долларов США с зарядным устройством, аккумулятором 1,5 Ач и футляром. Обе версии включают долото и конические наконечники.

Купить сейчас (необработанный инструмент через Acme Tools)
Купить сейчас (комплект через Acme Tools)

Тепловая мощность

Когда я увидел беспроводной паяльник Milwaukee на NPS17, моим первым вопросом к докладчику был: «Может ли он паять копейки?» Это был трюк, который показал мне старый инженер, у которого я учился. Если паяльник, который вы пытались ему продать, не мог этого сделать, его это не интересовало.

Почему это важно? Поскольку вы не плавите припой кончиком утюга, вы нагреваете материал до тех пор, пока он не станет достаточно горячим, чтобы расплавить припой. Иногда нужно припаять к большому проводу или заземлению. Такие поверхности могут поглощать тепло быстрее, чем утюг.

Конечно, ни у кого на выставке NPS не было ни копейки, которую я мог бы попробовать паять, и это было одной из первых вещей, которые я попробовал, когда получил тестовый образец паяльника M12.

Потребовалось около 30 секунд, чтобы разогреть монетку до такой степени, чтобы расплавить припой. Я разместил видео в Instagram в ноябре 2017 года.

Посмотреть этот пост в Instagram

Пост, которым поделился Бенджамен Джонсон (@electronsmith)

Стабильность

С настольным паяльником у вас есть специальная подставка, на которую вы возвращаете утюг, когда не используете его. Портативные паяльники должны храниться в неконтролируемых условиях. Некоторые портативные утюги имеют встроенную подставку, но это еще одна вещь, которая может мешать.

Для паяльника M12 не нужна подставка, так как он достаточно стабилен во всех конфигурациях. Пока вы кладете его на ровную поверхность, горячий наконечник не будет касаться поверхности.

В некоторых случаях мне показалось полезным использовать 6-элементную батарею XC. Это не только значительно увеличило время работы, но и 6-элементные батареи M12 обеспечивают действительно стабильную основу. Единственным недостатком является то, что он добавляет полфунта к весу и без того тяжелого паяльника.

Варианты использования

Это возвращает меня к установке подсветки под шкафом. Я хотел, чтобы инсталляция была незаметна, когда стоишь у прилавков. Я не мог запустить непрерывную светодиодную ленту, потому что освещение проходило под тремя разными шкафами. Поэтому мне нужно было вырезать три разные полоски и соединить их проволокой, продетой через отверстия в нижней части шкафов.

Я никак не мог предварительно собрать полоски. Я полагаю, что мог бы использовать разъемы, но это потребовало бы сверления больших отверстий в шкафах.

Для того, чтобы соединить полоски вместе, мне потребовалось лечь спиной на столешницу и припаять над головой.

Выше вы можете увидеть крупным планом полоски и паяные соединения. Это не самая красивая моя работа, но это надежные паяные соединения.

В данном случае паяльник М12 хоть и громоздкий, но работал очень хорошо. Когда я не использовал утюг, я мог безопасно положить его и снова поднять, не глядя, потому что я не боялся, что он опрокинется и что-нибудь сожжет.

Помимо пайки проводов, пробовал припаивать компоненты на печатных платах. Выше приведен пример одной из таких попыток. Я перегорел предохранитель на источнике питания M12. Вы можете увидеть его в правом нижнем углу (обозначено TN). Вы также можете увидеть мою попытку припаять новый предохранитель на место с помощью паяльника M12 — снова не самая лучшая моя работа.

Справедливости ради следует отметить, что Milwaukee разработала беспроводной паяльник M12 для автомобильных установщиков, выездных техников и других подобных пользователей. Он больше предназначен для пайки проводов, чем для небольших компонентов, таких как предохранители для поверхностного монтажа.

С громоздким утюгом мне было очень неудобно размещать жало паяльника на контактных площадках компонентов там, где оно должно быть.

И нет, те остальные резисторы и конденсаторы я не трогал, так я их нашел. Похоже, что эта плата была спаяна вручную.

Заключительные мысли

Могу ли я порекомендовать паяльник M12? Ответ – это зависит. Я считаю, что им проще пользоваться, чем бутановым паяльником. Вам не нужно беспокоиться о том, чтобы что-то сжечь, когда вы кладете это на стол, и он выполняет свою работу так же хорошо.

Меньший бутановый паяльник дешевле, меньше и маневреннее, но если вы много работаете в полевых условиях, вы уже в системе M12, и вас не смущает большой размер, этот паяльник может быть хорошо подходит.

Этот паяльник точно не замена настольному паяльнику. Наоборот, это то, что вы можете взять с собой там, где не может обойтись традиционная паяльная станция.

Бонусный контент

Вот тепловое изображение наконечника после того, как утюг был включен в течение примерно 5 минут. Температура наконечника неточна, но вы можете видеть, какие области нагреваются по сравнению с другими. Сам инструмент остается довольно крутым.

Я проверил температуру наконечника с помощью термопары и измерил ее на уровне 735°F.

Может быть несколько причин, по которым я не нагрелся до 750°F. Во-первых, я вытер наконечник насухо от припоя, потому что боялся испортить термопару, но жидкий припой может понадобиться для правильной передачи тепла. Во-вторых, термопара может отклоняться на несколько градусов. Наконец, Милуоки, возможно, был немного великодушен, указав максимальную температуру 750 ° F. Я не буду слишком критичен, потому что я измерил температуру в пределах 2% от их заявленной максимальной температуры.

Посмотреть этот пост в Instagram

Пост, которым поделился Бенджамен Джонсон (@electronsmith)

Я был очень взволнован, когда кто-то сказал мне, что жала Hakko T18 могут быть совместимы с паяльником M12, так как это откроет для него огромное разнообразие размеров и стилей жал, которые можно использовать для различных целей.

Но я обнаружил, что они были достаточно разными, чтобы не полностью соприкасаться с чутьем на древке. Оказывается, они еще годны к использованию, но я бы не рекомендовал их, потому что вы можете повредить нагревательный элемент.

Спасибо компании Milwaukee за предоставленный образец для обзора.

Паяльник – 30 Вт (США, 110 В) – TOL-09507

Этот продукт имеет ограничения на доставку, поэтому он может иметь ограниченные варианты доставки или не может быть отправлен в следующие страны:

Избранное Любимый 21

Список желаний

В наличии ТОЛ-09507 РоХС

7

В наличии 85 шт. в наличии.

10,95 10,40 9,86

1+ шт. 25+ предметов 100+ шт.

• Описание

Очень простой паяльник с фиксированной температурой и быстрым нагревом, 30 Вт, 110/120 В переменного тока. Нам очень нравится использовать более дорогие утюги, но если вам действительно нужен дешевый утюг для вашего ящика для инструментов, этот прекрасный утюг — хороший выбор. Это недорогой утюг, и он работает! Но в комплекте нет подставки. Мы рекомендуем вам проверить подставки для железа ниже.

Утюг подсоединен к шестифутовому кабелю, на концах которого установлена ​​вилка типа B, соответствующая североамериканскому стандарту. На конце рукояти есть приятная цепкая поверхность, которая выполняет двойную функцию теплозащитного экрана.

Заостренный наконечник 1/32 дюйма входит в комплект поставки. Паяльное жало и нагревательный элемент заменяемы, совместимые сменные элементы см. ниже.

Обязательно ознакомьтесь с нашими руководствами по пайке.0007

Паяльник — 30 Вт (США, 110 В) Справка и ресурсы по продукту

• Учебники
• Необходимые навыки

Основной навык:

Пайка

Этот навык определяет сложность пайки конкретного изделия. Это может быть пара простых паяных соединений или потребуются специальные инструменты для оплавления.

1 Пайка

Уровень навыка: Нуб – Требуется некоторая базовая пайка, но она ограничена всего несколькими контактами, базовой пайкой через отверстие и парой (если есть) поляризованных компонентов. Обычный паяльник — это все, что вам нужно.
Просмотреть все уровни навыков

---

• Комментарии 42
• Отзывы 7 7

3.4 из 5

На основании 7 оценок:

Сейчас просматриваются все отзывы покупателей.

Показаны результаты со звездным рейтингом.

4 из 4 нашел это полезным:

непригодный для использования

около 6 лет назад от участника № 617807 проверенный покупатель

Это мой первый паяльник. Я думал, что паять очень сложно, а потом понял, что этот инструмент самый худший. У меня никак не получалось расплавить припой. Я также купил в местном магазине паяльный карандаш меньшего размера, который мне пришлось использовать для всего, потому что, потратив час или около того на безрезультатные попытки с ним на схемах или паяльном оборудовании, я сдался.

6 из 6 нашел это полезным:

моя старая радиорубка работает лучше

около 7 лет назад от участника #15230 проверенный покупатель

Я подключил его сегодня вечером (совершенно новый), так как мне нужно было припаять около 40 или около того штыревых разъемов, чтобы подключить плату Teensy 3. 2 к их звуковому экрану. при выполнении этой работы утюг не мог достаточно хорошо нагреть стержень до такой степени, что утюг не расплавил бы припой при непосредственном прикосновении к утюгу через 20 секунд.

мой проект немного приостановлен, пока я не найду лучший вариант.

Бретт

2 из 3 нашел это полезным:

Хорошее железо

около 6 лет назад от ДОООООООООООООООО проверенный покупатель

Это отличный продукт, за исключением того, что на наконечнике есть что-то, что не расплавит припой. 🙂

2 из 3 нашел это полезным:

Отличный товар

около 7 лет назад от участника #709058 проверенный покупатель

Мой первый паяльник. Это хорошо работало для очень маленьких соединений.

1 из 3 нашел это полезным:

Отличная покупка

около 7 лет назад от пользователя #675672 проверенный покупатель

Если вам нужен недорогой паяльник, чтобы прибить несколько компонентов к плате, то это то, что вам нужно. Sparkfun продает утюги более высокого класса, если вам нужно больше, но этот отлично подходит для простой пайки. Я рада этому.

лучший по цене

около 6 лет назад по гидронике проверенный покупатель

Большой наконечник. Хорошая температура вокруг. Я купил 5 из них за эти годы для занятий. Лучше, чем та хрень, которую продают везде.

Не рекомендуется

около 3 лет назад от участника #728885 проверенный покупатель

Этот паяльник годится только для пайки двух проводов. Наконечник недостаточно нагревается для пайки контактных площадок. Я настоятельно рекомендую потратить на 5 долларов больше и приобрести утюг мощностью 60 Вт. У меня нет этой модели, но недавно я приобрел другой регулируемый утюг мощностью 60 Вт, и он сделал пайку намного проще и приятнее! Однако с этим я действительно ненавидел пайку.

Технологическое оружие: паяльник

Ведомство США по патентам и товарным знакам

Внутренняя схема паяльного пистолета Карла Веллера из его заявки на патент.

Некоторые мужчины любят ждать, пока что-то произойдет. Карл Э. Веллер не был одним из этих людей. Родом из Истона и работая мастером по ремонту радиоприемников, Карл Веллер должен был использовать паяльник как часть своей повседневной жизни, но он чувствовал, что паяльник нагревается недостаточно быстро. В 1941 году, используя свои знания в области электроники, он создал новый способ нагрева жала паяльника, изобретя таким образом паяльник.

Паяльник был настолько важным изобретением, что побудил Хьюберта Лакетта из журнала Popular Science сказать, что «паяльник с мгновенным нагревом — одна из редкостей — ручной инструмент, который был действительно новым и необходимым изобретением».

Паяльник используется так же, как паяльник, в основном для пайки. Пайка — это процесс, при котором два или более металлов соединяются вместе путем расплавления припоя на них. Припой обычно делается на основе олова или свинца, поэтому он плавится при более низкой температуре, чем два соединяемых металла. Паяльник — это инструмент, который нагревается, когда через него проходит электрический ток. Он очень похож на отвертку, но когда его наконечник горячий, тепло может передаваться металлам при соприкосновении их друг с другом.

Сварка похожа на пайку, поскольку включает соединение двух или более металлов. Разница между этими двумя процессами заключается в том, что при сварке два основных металла расплавляются и соединяются вместе. При пайке расплавляется только сам припой. Сварка также обычно выполняется при гораздо более высоких температурах, чем пайка. Пайка в основном используется при работе с электроникой и проводкой, когда сантехники соединяют медные трубы или когда требуется ремонт автомобилей.

Научно-популярный журнал

Карл Э. Веллер, изобретатель паяльника.

Как и многих людей, занимающихся ремонтом радиоприемников, Веллера обычно смущал тот факт, что ему приходилось оставлять паяльник в мастерской включенным на весь день, так как он слишком долго нагревался. Это также было серьезной проблемой, когда он выезжал на дом, выполняя работу, требующую пайки. Слишком много времени было потрачено впустую, ожидая, пока его утюг нагреется. Однако Карлу Веллеру удалось добиться успеха там, где его предшественники потерпели неудачу, разработав инструмент для пайки с быстрым нагревом — паяльник. Его коллега Эл Киттингер сказал: «[Веллер] был американским пионером. Никакая работа не была для него слишком мелкой; не было ничего, что он не мог бы решить». Веллеру, казалось, было суждено сделать паяльник.

Основными особенностями паяльного пистолета, отличающими его от паяльника, являются использование трансформатора, прямой нагрев электрическим током и триггер. Карл Веллер любил оружие, что может объяснить его решение включить спусковой крючок и придать устройству форму пистолета. Одна из причин, по которой паяльник так долго нагревался, заключалась в том, что провода в паяльнике должны были сначала нагреться, прежде чем энергия могла достичь жала паяльника. Это привело к потере энергии и времени.

Добавление трансформатора позволяет паяльному пистолету нагреваться намного быстрее, чем обычный паяльник. Трансформатор — это устройство, которое позволяет увеличивать или уменьшать напряжение переменного тока (AC) в цепи. Напряжение и ток имеют обратную зависимость; если напряжение увеличивается, ток уменьшается, и наоборот. Трансформатор, который Карл Веллер использовал в своем паяльном пистолете, быстро понижает напряжение, что приводит к резкому увеличению тока, проходящего через цепь. Когда ток проходит через что-то с резистивными свойствами, резистивный материал нагревается. Когда через него проходит большой ток, он очень быстро нагревается.

Паяльник не без недостатков. Основным недостатком паяльника является то, что трансформатор работает за счет создания переменных магнитных полей. По мере увеличения изменения напряжения увеличивается и напряженность магнитных полей. Поскольку в паяльном пистолете происходит значительное падение напряжения, он создает магнитное поле, достаточно сильное, чтобы разрушить или разрушить чувствительный к магнитным полям материал, например, жесткий диск компьютера.

Wikimedia Commons

Ранняя реклама паяльного пистолета Карла Веллера.

Увидев в своем новом продукте большой потенциал, Веллер попытался продать свою идею крупным производственным компаниям, но они отвергли его идею, посчитав ее непрактичной. Веллер, не из тех, кто легко сдается, собрал вручную в своем подвале 274 паяльных пистолета, израсходовав все свои ресурсы. Веллер продал оружие другим радиомастерским. В 1945 году, благодаря отличным отзывам своих коллег, Веллер основал производственную компанию, не столь удачно названную The Weller Manufacturing Company, чтобы производить больше. Компания добилась мгновенного успеха и в конечном итоге превратилась в многомиллионный бизнес после того, как расширилась до продажи других инструментов наряду с паяльником. В 1970, Weller Manufacturing Co. была продана компании Cooper Tools. Компания Cooper решила сохранить торговую марку и сделать ее дочерней компанией, поскольку имя Weller всегда ассоциировалось с высококачественными инструментами.

Через несколько лет Веллер усовершенствовал свой паяльник, облегчив его вес и используя легко заменяемые наконечники, позволяющие использовать различные уровни температуры для решения любых задач пайки. Наконечники являются ключевым фактором в конструкции паяльного пистолета, поскольку они обычно занимают гораздо меньшую площадь, чем остальная часть схемы. Чем меньше площадь поперечного сечения металла, тем выше его сопротивление. Это очень важно, так как позволяет большей части тепловой энергии идти к наконечнику, а не к остальной части инструмента.

В последнее время паяльники не уступают паяльникам по скорости нагрева. Тем не менее, паяльник все еще находится в невыгодном положении по сравнению с пистолетом, когда энергопотребление является основным фактором в процессе пайки для определенных задач. Тот факт, что паяльник так легко включается и выключается благодаря своей триггерной системе, гарантирует, что этот инструмент не будет заменен в ближайшее время. Единственный способ заменить его в этом отношении — изобрести интеллектуальный паяльный инструмент, который каким-то образом точно знает, когда он должен включаться и выключаться, но может оказаться слишком сложным для разработки для большинства распространенных приложений.

Игра в пайку полностью изменилась с изобретением паяльника. Это создало более конкурентный рынок и, что более важно, позволило пользователям иметь более широкий спектр инструментов для выполнения более широкого круга задач. И все благодаря небольшому мастеру по ремонту радиоприемников из Истона, штат Пенсильвания.

Источники:
• «Прорыв в технологии пайки». Cooperhandtools.com . 2000. Интернет. 16 февраля 2010 г. .
• Карл Э. Веллер и Эмили И. Веллер против комиссара налоговой службы. Третий округ Апелляционного суда США. 9 июня 1959 г.
• Феррара, Кэтрин. «Карл Веллер был изобретателем, промышленником и альтруистом». Sarasota Herald-Tribune 5 октября 1994 г., сек. Б: 4.
• Хобарт, Джеймс Ф. Пайка и пайка . Нью-Йорк: издательство Norman W. Henley Publishing, 1908.
.
• Лакетт, Хьюберт. «Новый паяльник Веллера: выбери свою голову». Популярная наука Сентябрь 1969: 32.
• Лакетт, Хьюберт. «Есть пистолет — Уилл Солдер». Popular Science May 1963: 163+.
• Миллер против комиссара налоговой службы. Пятый округ Апелляционного суда США. 4 апреля 1967 г.
• Роберт Э. Миллер против Wellermanufacturing Co. Апелляционный суд США, третий округ. 9 января 1961 г.
• «Сообразительность в пайке». Popular Mechanics , сентябрь 1962 г.: 202-04.
• Шт., США. Основное электричество. Нью-Йорк: Dover Publications, 1969.
• Веллер, Карл Э. Электронагревательный аппарат. Карл Э. Веллер, правопреемник. Патент 2405866. 14 июля 1941 г.
.
• Производственная компания Weller. Рекламное объявление. Popular Science Ноябрь 1948: 24.
• Weller Manufacturing Company против Wen Products Incorporated. Седьмой округ Апелляционного суда США. 30 марта 1956 г.
• Набор для пайки Weller. Рекламное объявление. Журнал Life Октябрь 1957: 94.

Как использовать паяльник для пайки металла

В этом руководстве вы узнаете, как правильно использовать паяльник для соединения проводов и других предметов. Вы также узнаете о различных типах паяльников, паяльных жалах и о том, какие инструменты и продукты вам нужны для пайки.

Паяльник — невероятно удобный инструмент, обычно используемый для пайки металлов, т. е. для плавления припоя поверх или вокруг металлического объекта или объектов, которые необходимо соединить вместе.

Одно из наиболее распространенных применений паяльника и проволоки для пайки своими руками — это ремонт оборванных электрических проводов или электрических плат, соединение проводов вместе, а также соединение медных водопроводных труб.

В этом руководстве вы узнаете все, что вам нужно знать о том, как использовать паяльник и проволоку, читайте ниже.

Что такое паяльник?

Паяльник имеет нагревательный элемент на конце термоизолированной ручки, обычно питаемый от сети или аккумулятора.

Элемент нагревательного наконечника работает за счет резистивного материала, через который проходит электрический ток, тот же процесс, что и при возгорании электрического стержня, только не такой агрессивный или не такой горячий.

Когда кончик утюга подвергается воздействию проволоки из сплава, проволока плавится поверх соединяемого объекта, а затем охлаждается, твердеет и соединяет объекты вместе.

Для большинства работ такого типа, связанных с электрическими цепями, подойдет устройство мощностью 15–30 Вт, любое более мощное устройство может повредить предполагаемую работу.

Техника пайки используется по-разному, но в основном в области электроники, изготовления ювелирных изделий и витражей. Для этих других типов работ обычно могут потребоваться более мощные паяльники в зависимости от двух соединяемых металлов.

Если вы планируете выполнять более существенную работу, вам понадобится паяльник с источником питания мощностью 40 Вт или выше.

Паяльники могут быть разных форм и стилей, каждый из которых подходит для определенного типа работы или ситуации:

Для чего используются различные жала паяльника?

На рабочем конце паяльника находится жало. Это часть инструмента, которая нагревается, позволяя вам расплавить припой на объекте, над которым вы работаете.

Чтобы помочь охватить широкий спектр различных работ, связанных с пайкой, доступно множество различных стилей и форм наконечников, а поскольку большинство паяльных наконечников являются съемными, их можно быстро и легко заменить в зависимости от выполняемой вами работы. делает.

Ниже приведены наиболее распространенные типы жал для паяльника и для чего каждый из них обычно используется:

• Коническое жало для паяльника : Коническое жало обычно является жалом, которое уже установлено на паяльники карандашного/перьевого типа и благодаря этому в большинстве случаев это наиболее часто используемый тип наконечника. Несмотря на это, на самом деле они предназначены для выполнения очень точных паяльных работ, обычно связанных с электрическими компонентами
• Паяльное жало со скосом : Наконечники со скошенными углами, как правило, используются не так часто, но, несмотря на это, они очень удобны для работ, связанных с загрузкой большого количества припоя. Прекрасным примером этого является соединение электрических проводов, так как для этого обычно требуется достаточное количество припоя, чтобы создать прочное соединение. отлично подходит для пайки проводов и нанесения большего количества припоя на заданную область

Какие инструменты и продукты вам нужны для пайки?

Для того, чтобы успешно спаять объекты вместе, помимо настоящего паяльника, вам понадобятся несколько других основных инструментов, а именно:

Припойная проволока

Плавкий металлический сплав, используемый для соединения двух металлических поверхностей вместе, припой поставляется в различных соотношениях сплавов в зависимости от того, какой тип металлов вы пытаетесь соединить.

На базовом уровне существует два основных типа припоя – бессвинцовая (содержит смесь меди и олова) и свинцовая (содержит олово и свинец).

Как правило, свинцовый припой имеет более низкую температуру плавления, поэтому он отлично подходит для использования с хрупкими электрическими компонентами. Однако он содержит свинец, который вреден как для окружающей среды, так и для вас, поэтому, если вы можете, используйте бессвинцовый, он делает почти ту же работу.

Перед покупкой уточните у своего поставщика, есть ли у вас подходящий тип проволоки для припоя, они должны посоветовать вам

Припой

Паяльный флюс

припой, когда он работает. Этот продукт образует дым при использовании, что является нормальным явлением.

В нерасплавленном состоянии флюс довольно безопасен, но имейте в виду, что в расплавленном состоянии он чрезвычайно едкий, поэтому будьте очень осторожны, чтобы он не попал на кожу! Флюс эффективно используется для уменьшения и удаления любого окисления с объектов, которые вы соединяете, так что создается максимально прочная связь.

В большинстве случаев вы будете соединять электрические детали и компоненты, поэтому вам нужно будет использовать флюс на основе канифоли, который немного менее агрессивен.

Однако при пайке более крупных изделий, таких как медные трубы, следует использовать сильный флюс на кислотной основе.

Флюс для припоя

Подставка для паяльника

Используется для хранения горячего паяльника, когда он не используется. Также неплохо иметь под рукой влажную тряпку или губку, чтобы счищать грязь с работы, а также формировать кончик утюга.

Очень важно иметь приличную подставку, так как она будет надежно удерживать ваш утюг, защищая горячий наконечник от всего легковоспламеняющегося, а также от ваших рук!

Подставка для паяльника

Рука Помощника

Это отличный набор, и если вы занимаетесь пайкой металлов, особенно мелких и деликатных деталей, он действительно необходим.

Встроенные зажимы типа «крокодил» используются для надежного удержания предмета, над которым вы работаете, и предотвращения его перемещения, а увеличительное стекло позволит вам рассмотреть мелкие предметы с гораздо большей детализацией, гарантируя, что ваша пайка будет точной в той области, где вы находитесь.

Помощник при пайке

Подготовка к пайке

Прежде чем приступить к пайке металлических предметов любого типа, необходимо выполнить несколько действий.

Перед использованием утюга вам необходимо пройти процесс «лужения», который представляет собой процесс нагревания и покрытия кончика вашего инструмента слоем припоя.

Это предотвращает окисление жала, защищая его от воздуха, повышает эффективность теплопередачи от вашего паяльника, а также предотвращает загрязнение вашей работы или припоя окислением.

Перед лужением максимально очистите паяльное жало. Для этого вы можете использовать влажную ткань или губку, но лучше всего использовать губку из латуни или нержавеющей стали.

Поскольку латунь мягче стали, это предпочтительнее, но подходящей заменой является нержавеющая сталь.

Очистите жало паяльника, пока оно не станет блестящим. Это указывает на то, что вся окисленная мякина удалена. Как только он станет чистым, запустите процесс лужения, чтобы он был полностью защищен.

Также убедитесь, что область, в которой вы работаете, максимально свободна и у вас достаточно места для работы.

Как пользоваться паяльником

Теперь вы знаете, какой провод использовать, какие инструменты и продукты нам нужно, идеальная область, в которой вы должны выполнять любые паяльные работы, а также как правильно чистить и готовить паяльник, теперь вы знаете все, что вам нужно, чтобы начать работу.

В этом примере мы собираемся спаять вместе два куска проволоки, чтобы создать постоянное и прочное соединение.

Чистка паяльника и объектов для пайки

Первое, что нужно сделать, это тщательно все очистить. Используя наконечники, упомянутые выше, мы сначала очистили паяльное жало с помощью мочалки из нержавеющей стали, протирая его до тех пор, пока не было удалено любое окисление, и наконечник не стал красивым и блестящим.

Затем с каждого провода сняли примерно 10 мм изоляции, чтобы обнажить жилу. Поскольку он был покрыт, ядра были красивыми и чистыми, поэтому не нуждались в дополнительной обработке.

Провода со снятой изоляцией

Подготовьте рабочее место

Уберите все ненужные предметы с пути, чтобы у вас было чистое место для работы. Откройте все окна и двери, чтобы обеспечить достаточную вентиляцию.

Поскольку мы соединяем несколько проводов, идеальным инструментом для использования здесь являются «Руки помощи», поскольку зажимы надежно удерживают провода на месте во время пайки.

Расположите «Руки помощи» в подходящем месте на рабочем месте и возьмите два провода, скрутив каждую жилу, а затем скрутите их вместе как можно туже. Технически вам не нужно этого делать, но их скручивание создаст еще более надежную связь.

После скручивания закрепите провода в «Руках помощи» и переместите увеличительное стекло в подходящее положение, чтобы вы могли четко видеть область, которую будете спаивать.

Провода скручены плоскогубцами

Наконец, подключите паяльник к сети и нагрейте его.

Нанесите флюс на объект, который вы паяете

Используя маленькую кисть, окуните кисть во флюс и нанесите его на оголенные провода, убедившись, что все хорошо покрыто.

Флюс для припоя, нанесенный щеткой на оголенные провода

Когда утюг нагреется до нужной температуры, прижмите наконечник к проводам, чтобы нагреть флюс до тех пор, пока он не начнет плавиться. Держите наконечник нажатым до тех пор, пока весь флюс не расплавится и не попадет на жилы проволоки.

Подача припоя и соединение проводов

После того, как флюс расплавится, держите кончик паяльника прижатым к проводам, чтобы они оставались нагретыми.

Возьмите припой и прижмите наконечник к проводам. Если провода все еще достаточно горячие, припой сразу же начнет плавиться.

Удерживая жало паяльника на месте, двигайте проволокой вдоль электрических проводов, покрывающих ее.

Проволока припоя расплавилась на проводах, соединяющих их вместе

Повторите при необходимости, чтобы создать хорошее покрытие проволокой припоя на оголенных электрических проводах, но на этот раз снимите железный наконечник с проводов и расплавьте припой на наконечнике. Если оставить наконечник на месте, проволока, которую мы уже наложили, начнет плавиться, а мы не хотим этого делать!

Дайте припою остыть и затвердеть

После того, как оголенные провода будут полностью покрыты, сотрите остатки припоя с наконечника утюга с помощью мочалки из нержавеющей стали, затем поместите паяльник обратно в держатель и выключите его. от сети, чтобы он остыл.

В ту секунду, когда вы удалите источник тепла из припоя, он начнет затвердевать и в течение 20-30 секунд полностью остынет и затвердеет, после чего электрические провода будут полностью соединены вместе.

Электрические провода, полностью соединенные вместе с помощью припоя

Советы по безопасности при пайке

Поскольку при пайке используются как горячие предметы, коррозионно-активные пасты, возможно использование свинца, так и пары, образующиеся при нагревании флюса и припоя, существует немало указаний по безопасности, которые вам нужно подумать.

1. Всегда работайте в хорошо освещенном и вентилируемом помещении с достаточным пространством
2. Убедитесь, что рядом с местом работы нет легковоспламеняющихся предметов или жидкостей, и по возможности работайте на негорючих поверхностях. Коврик для пайки сантехники — идеальная временная поверхность для использования
3. Всегда устанавливайте паяльник на подставку, когда он не используется.
4. Избегайте вдыхания любых паров
5. Если вы используете свинцовый припой, вышеперечисленное необходимо. Также не прикасайтесь к самому припою и надевайте перчатки! Свинец в любой форме может вызвать серьезные хронические заболевания!
6. Никогда не поддавайтесь искушению прикоснуться к паяльному наконечнику, когда он включен. они могут нагреваться до температуры выше 375°C
7. Как только вы закончили работу или собираетесь оставить паяльник на какое-то время, выключите его!!
8. Как только вы закончите, немедленно вымойте руки, особенно если вы использовали свинцовый припой
9. Всегда надевайте негорючую одежду, перчатки и защитные очки
10. Будьте осторожны при использовании припоя, могут быть брызги которые могут вызвать серьезные ожоги
11. Любые отходы припоя должны собираться и храниться в контейнере с надежной крышкой
12. Любые тряпки, губки или подобные предметы, покрытые припоем, должны рассматриваться как опасные отходы и утилизироваться соответствующим образом

Прочитав вышеизложенное, может показаться, что пайка сопряжена со всевозможными опасностями, но не бойтесь, пока вы не торопитесь, руководствуйтесь здравым смыслом, и если вы можете избежать использования каких-либо материалов на основе свинца, вы будете отлично.

Как удалить припой

И последнее, что следует отметить, это то, что одним из преимуществ использования припоя является то, что его можно легко удалить при необходимости с помощью процесса, называемого «Отпайка».

Чтобы распаять ранее спаянное соединение, вам понадобится демонтажный фитиль или, как его еще называют, демонтажная оплетка.

1. Во-первых, поместите предмет, который вы хотите выпаять, на твердое основание. В качестве альтернативы вы также можете получить «Руку помощи», если у вас есть один плагин
2. , включите паяльник и дайте ему нагреться до температуры
3. . Размотайте отрезок оплетки длиной примерно 4 дюйма и поместите ее на участок. вы удаляете припой из
4. Поместите жало паяльника поверх оплетки, позволяя ему нагреть припой под ним. Когда припой нагревается и плавится, оплетка впитывает его и удаляет
5. Перемещайте жало паяльника вдоль оплетки до тех пор, пока весь припой не впитается и не будет удален
6. После удаления вы сможете легко разделить объекты

Использование паяльника и припоя для соединения двух объектов вместе довольно простая работа, и после небольшой практики вы привыкнете к ощущению железа и к тому, как течет припойная проволока, и в кратчайшие сроки будете укладывать припой так же аккуратно, как профессионал.

Весь контент проекта написан и подготовлен Майком Эдвардсом, основателем DIY Doctor и отраслевым экспертом в области строительных технологий .

5 советов, которые следует учесть перед покупкой нового паяльника

Большинство новичков начинают новое хобби с дешевых инструментов и улучшают их по мере улучшения навыков. Пайка, однако, является дисциплиной, где высококачественный инструмент является разницей между успешным проектом и дорогой электронной вечеринкой на барбекю в одиночку.

Пайка – по сути простой навык, осложненный распространенностью дешевых утюгов, отпугивающих новичков. Читайте дальше, чтобы узнать, как вы могли бы добиться большего успеха с помощью качественного паяльника и почему дешевые паяльники просто не стоят хлопот.

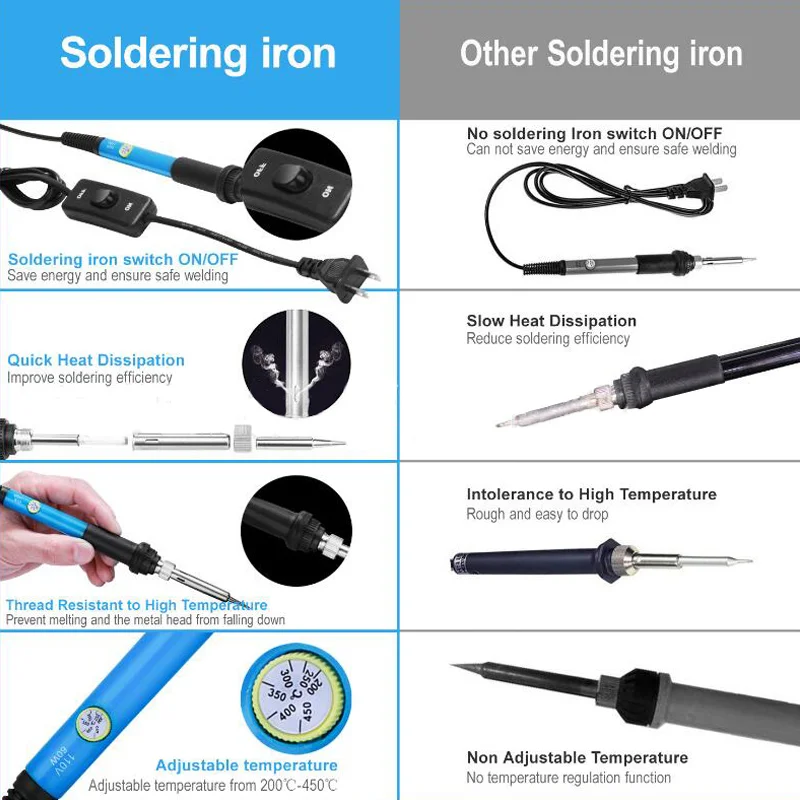

1. Избегайте паяльников с фиксированной температурой

Знание основ пайки имеет решающее значение для понимания разницы между хорошим паяльником и плохим. Чтобы сказать это, требуется глубокое понимание механики пайки, таких как действие металл-растворитель и роль флюса, как описано в нашем руководстве по основам пайки.

Идеальный паяльник должен не только обеспечивать достаточное количество тепла для процесса пайки, но и делать это точно контролируемым образом. Пайка включает в себя различные размеры компонентов и типы припоя, которые требуют определенной температуры пайки. Поэтому хороший утюг должен позволять точно контролировать температуру кончика.

Любые ошибки в этом отделе приводят либо к холодной пайке, либо к сгоранию компонентов. К сожалению, это исключает все утюги начального уровня без регулировки температуры.

Такие паяльники нагревают жало до произвольно заданной температуры и плохо ее поддерживают. Без каких-либо средств измерения температуры наконечника эти утюги не могут ни уменьшить мощность нагревателя при пайке деликатных компонентов, ни увеличить ее для выполнения более крупных работ.

Даже самые опытные люди считают, что с такими утюгами почти невозможно добиться стабильных результатов. Новички, скорее всего, испортят свои проекты пайки с помощью этих инструментов.

2. Понимание управления мощностью и температурой

Заявленная мощность паяльника в основном показывает, насколько быстро нагревательный элемент может повышать температуру жала. Утюгу мощностью 25 Вт потребуется более минуты, чтобы нагреть наконечник до 660 ° F от комнатной температуры. С другой стороны, паяльная станция JBC мощностью 130 Вт доберется туда за пару секунд.

Пайка намного сложнее, чем просто нагрев жала до нужной температуры.

Когда горячий наконечник касается изделия, он отдает тепло на относительно более холодную площадку печатной платы, а компонент опережает и сам становится холоднее. Это когда нагревательный элемент срабатывает для поддержания температуры наконечника. Тонкая пайка с меньшими компонентами равна меньшей тепловой массе, поэтому даже хиленький 25-ваттный утюг может не отставать.

Однако крупные компоненты, такие как объемные конденсаторы и заземляющие пластины, действуют как радиаторы. Паяльники меньшей мощности не могут достаточно быстро восполнить потери тепла при пайке, что приводит к холодным соединениям и полному отказу припаять компоненты с большой тепловой массой.

Если вы собираетесь паять большие детали, такие как разъемы XT-90, массивные заземляющие пластины и другие компоненты с высокой тепловой массой, вы должны выбрать паяльник с высокой мощностью.

Небольшие паяльные работы можно выполнять с помощью маломощных утюгов, но пайка механических клавишных переключателей является хорошим примером того, как даже деликатные компоненты могут получить пользу от мощных утюгов. Стандартная 104-клавишная клавиатура предполагает быструю пайку сотен стыков.

Маломощный утюг не может поддерживать температуру наконечника в таких условиях, что приводит к явлению, называемому тепловым дрейфом, при котором температура наконечника постепенно падает, пока в конечном итоге вы не получите холодные соединения. Хорошие паяльные станции имеют мощность нагрева не менее 60 Вт, что делает их достаточно универсальными для большинства работ.

Связанный: дешевые и интересные проекты электроники DIY, которые можно решить менее чем за 15 долларов

Вопреки распространенному мнению, утюг высокой мощности не разрушает хрупкие компоненты. Паяльник с регулируемой температурой предназначен для отключения нагревателя, когда жало достигает заданной температуры. Мощная система нагрева обеспечивает быстрое восстановление тепла только во время сложных паяльных работ.

3. Важен контроль температуры с обратной связью

Обладать большой мощностью под капотом — это здорово, но есть причина, по которой раллийные автомобили предпочитают грузовикам с полуприцепом, когда первостепенное значение имеет отзывчивость. Пайка ничем не отличается. Ваша паяльная станция может иметь мощность нагрева 130 Вт, но от нее будет мало пользы, если жало слишком остынет до того, как сработает нагреватель.0007

Дешевые аналоговые паяльники увязают в медленном времени отклика. Они не могут реагировать достаточно быстро, чтобы компенсировать быструю потерю температуры жала при пайке более крупных компонентов. Это проявляется в виде теплового дрейфа и, следовательно, приводит к холодным соединениям.

Хорошие паяльники решают эту проблему за счет включения значительно более гибкой цифровой системы контроля температуры с обратной связью. Обычно это нагревательный элемент, датчик температуры и микропроцессорный блок управления.

Связанный: Дрейфующий контроллер PS4? Вот как это исправить

Современные паяльные станции и даже некоторые дешевые паяльники, такие как TS-100 и Pinecil, используют микропроцессорный контроль температуры, что позволяет им быстро реагировать на поддержание точной температуры жала даже при пайке компонентов с высокой тепловой массой.

Такая способность предотвращать как понижение, так и превышение температуры особенно важна при пайке термочувствительных интегральных схем.

4. Традиционные паяльники и паяльники прямого нагрева

Не все цифровые паяльники устроены одинаково. Вначале более дешевая паяльная станция Hakko FX-888D может иметь ту же цифровую микропроцессорную логику управления, что и значительно более дорогая FX-951, но последняя опережает ее по производительности пайки на световые годы.

В Hakko FX-951 используется относительно более современная технология пайки прямым нагревом, которая позволяет не только быстрее реагировать на температурные изменения, но и поддерживать температуру жала с более высокой степенью точности. И ответ прямо кроется в конструкции наконечника.

Традиционные паяльники, такие как Hakko FX-888D, отделяют жало от замкнутой системы контроля температуры. Другими словами, наконечник скользит по нагревательному элементу и снимается с него, а термопара используется для измерения температуры наконечника.

Связанный: Лучшие паяльники для начинающих

Хотя это удешевляет замену наконечников, сам наконечник не только физически находится дальше от нагревателя и термопары, но и имеет воздушный зазор между ними. К сожалению, воздух плохой проводник тепла.

Таким образом, термопара не может регистрировать изменения фактической температуры наконечника с какой-либо скоростью или точностью. Наконечник также не может нагреваться с оптимальной эффективностью. Этот конструктивный недостаток делает такие паяльные станции неспособными использовать истинный потенциал своей микропроцессорной системы контроля температуры.

Современные паяльные станции прямого нагрева, такие как Hakko FX-951, Pace ADS200 и весь ассортимент продукции JBC. Наконечник в таких станциях представляет собой сборную конструкцию, включающую в себя нагревательный элемент и термопару в едином корпусе. Это не только устраняет воздушный зазор, но и позволяет разместить нагревательный элемент и термопару прямо на пресловутом наконечнике.

Отсутствие воздушного зазора между жалом и нагревательным элементом позволяет таким паяльным станциям достигать рабочих температур за несколько секунд, а также быстро реагировать и устранять тепловой дрейф. Однако дополнительные компоненты и сложность изготовления делают замену таких наконечников более дорогой.

Паяльник Pinecil — хороший пример такого компромисса. Утюг за 25 долларов поставляется без наконечника, что в конечном итоге стоит дополнительно 15 долларов. Тем не менее, этот дешевый паяльник с прямым нагревом демонстрирует лучшую тепловую реакцию, чем гораздо более дорогой Hakko FX-888D, в котором используется жал традиционной конструкции.

5. Качество наконечника меняет правила игры

Геометрия жала паяльника играет решающую роль в обеспечении контролируемого равномерного нагрева выводов компонентов и контактных площадок на печатной плате. Дешевые паяльники обычно снабжены коническим жалом, поскольку они могут позволить себе роскошь включать только одно жало в коробку.

Можно предположить, что это универсальное жало, подходящее для всех видов паяльных работ. На самом деле конический наконечник выбран только потому, что его геометрия подходит для пайки SMD. Более тонкая заостренная форма таких наконечников делает их идеальными для маневрирования вокруг небольших SMD-компонентов, что было бы невозможно с другими более крупными формами наконечников.

К сожалению, соответственно меньшее пятно контакта конических наконечников не может обеспечить тепловую связь, необходимую для соединения больших контактных площадок и выводов, связанных с пайкой через отверстие. Это проблема, потому что подавляющее большинство новичков работают с перфорированными платами, пригодными для самостоятельного изготовления, которые требуют сквозной пайки, что лучше всего обслуживается наконечником долота.

В дополнение к ограниченному выбору геометрии жала, антикоррозионное покрытие дешевых жал слишком непрочно, чтобы служить своей цели.
