Паяльник быстрого нагрева своими руками

Всем привет, часто меня просят сделать для них такой паяльник, который нагревался бы мгновенно, то есть за пару секунд. Достаточно давно я делал всякие разные импульсные, сетевые паяльники, которые способны быстро нагреваться, имеют легкий вес и относительно компактный размер.

Еще один такой паяльник нужно было сделать для родственника, поэтому сразу перейдем к делу.

Такие паяльники имеют простой принцип работы, по факту это трансформатор, вторичная обмотка которого представляет из себя несколько витков толстой шины, которая обеспечивает солидный ток.

Если замкнуть выход этой обмотки более тонкой, металлической проволокой, то последняя начнет нагреваться, именно эта проволока в таких паяльниках в роли жало.

Первые такие паяльники имели большой вес из- за примененного в них железного сетевого трансформатора, сейчас тот же принцип можно реализовать с применением простых, импульсных источников питания, которые гораздо компактнее и имеют легкий вес.

В моём проекте все началось поиском соответствующего корпуса и как на зло в наличии не было корпусов от электронных трансформаторов, которые отлично подходят по размерам для такого паяльника, поэтому корпус пришлось сделать из стеклотекстолита.

Введите электронную почту и получайте письма с новыми поделками.

Нарезал лист, обработал края заготовок и склеил всё это дело супер клеем с добавлением соды, корпус вышел очень прочным.

Далее была изготовлена печатная плата (скачать её можно вместе с общим архивом проекта по ссылке в конце статьи).

Большую часть компонентов можно изъять с плат балластов старых экономок, включая силовые транзисторы.

Сама схема полумостовая, автогенераторная по факту упрощенная схема электронного трансформатора для низковольтных, офисных галогенных ламп.

Силовые транзисторы можно взять из линейки MJE, отлично подходит MJE 13005, 007, 009,

в моём же случае использованы аналогичные высоковольтные транзисторы Д209, которые когда то выдрал из компьютерного блока питания.

На плате имеем всего несколько компонентов, транзисторы и ёмкости в схеме полумостового преобразователя, имеем также задающий элемент, симметричный динистор DB3 с частото-задающей цепью.

Трансформатор управления и трансформатор силовой.

Силовой трансформатор можно взять от компьютерного блока питания, при том от любого, смотать все заводские обмотки и намотать новую.

Первичная обмотка намотана проводом 0,55 миллиметра и состоит из 60 витков, намотку делают послойно, каждый слой изолирует например термостойким скотчем.

Вторичная обмотка, один, два витка медной шины, в моём случае шина взята с обмотки статора автомобильного стартера, уложить такую шину довольно трудно, но возможно.

Размеры использованного мною сердечника сейчас перед вами

в принципе трансформатор для такого блока питания особо не критичен, плюс-минус несколько витков большой роли не играют.

Позже в своем хламе нашел трансформатор, который когда-то делался именно для такого паяльника, на нём уже имелись обмотки и цанговый держатель для жала от промышленного паяльника такого плана, поэтому в самый последний момент принял решение использовать именно этот трансформатор.

Трансформатор кольцевой от промышленного электронного трансформатора, проницаемость две с половиной тысячи, размеры сейчас перед вами

сетевая обмотка намотанная проводом 0,5 миллиметров и состоит из 90 витков, вторичная обмотка два витка тройным проводом по 16 авг, провод многожильный в термостойкой силиконовой изоляции.

В качестве бонуса на силовом трансформаторе можно намотать дополнительную обмотку из нескольких витков, которые будут питать подсветку.

Входной диодный мост — можно использовать готовый диодный мост с током от 2 ампер и обратным напряжением не менее 400 вольт, либо собрать мост из четырех отдельных диодов.

Я же использовал готовые мостик KBU 1010, это 10 амперный мост с обратным напряжением один киловольт, для такого источника питания это слишком жирно, но мостики были в наличии поэтому и поставил.

Ёмкости полу моста подбираются на напряжение 400 вольт,

минимум 250, ну и трансформатор управления — он имеет 3 обмотки, 2 базовых для управления ключами и обмотка обратной связи по току, которая состоит всего лишь из одного витка.

Трансформатор намотан на ферритовом колечки, такие кольца можно найти на тех же платах балласта от экономламп, на схеме указаны начала всех обмоток, если полярность намотки не соблюдается схема работать не будет.

Готовую плату необходимо проверить, при том последовательно с одним из сетевых проводов подключают сетевую страховочную лампу накаливания с мощностью в 40-60 ватт.

Данная схема не запускается без выходной нагрузки, поэтому при первом включении она может не подавать признаков жизни, но стоит чем-нибудь нагрузить выход и схема запустится.

В нашем случае выход нагружен жалом,

жало можно сделать например из медного провода с диаметром около одного миллиметра, такое жало будет обладать высокой теплопроводностью, но менять его нужно довольно часто,

второй вариант жала использовать железный провод, из-за большого сопротивления железа, жало будет нагреваться быстрее, такое жало более долговечное, но не сияет высокой теплопроводностью, кстати в промышленных паяльниках очень часто применяют именно железное жало.

Схема работает очень спокойно, сильно будет греться только вторичная обмотка, которой передаётся нагрев от жала.

Силовые транзисторы в принципе не перегреваются, но желательно установить их на небольшие алюминиевые радиаторы, в случае использования общего радиатора, транзисторы обязательно нужно изолировать пластиковыми втулками и теплопроводящими изолирующими прокладками.

После проверки работоспособности паяльник можно включить в сеть без страховочной лампы, а после установить в корпус.

Важно, чтобы корпус был безопасным так, как на плате имеется высокое напряжение, для постройки корпуса лучше использовать стеклотекстолит или пластик.

Так как паяльник такого класса нагревается практически моментально, нет необходимости оставлять его включенным, поэтому сетевой выключатель представляет из себя кнопку без фиксации, которая запускает паяльник.

Кнопку, как правило устанавливают в рукоятке паяльника.

Архив к статье; скачать…

Автор; АКА Касьян

Как вам статья?

индукционный и низковольтный, для полипропиленовых труб

Паяльник — вещь незаменимая для любого мастера и непрофессионала. Он всегда должен быть дома под рукой. Однако если пользоваться им по случаю, довольно редко, то данная покупка непрактична. В этом случае гораздо лучше и интереснее сделать паяльник своими руками, с теми характеристиками, которые необходимы.

Содержание

  • Особенности
  • Из чего состоит пальник
  • Физические показатели
  • Инструменты и материалы
  • Способы изготовления
    • Из зажигалки
    • Простой
    • Из резистора
    • Из шариковой ручки
    • Мини-паяльник
  • Индукционный
  • Низковольтный
  • Для полипропиленовых труб
    • Пошаговая инструкция
  • Использование самодельных паяльников


Паяльники различны по принципу нагрева и конструкции

Особенности

Легкий паяльник можно смастерить из подручных инструментов. Обязательно учитываются задачи, которые он будет решать.

В зависимости от этого может получиться самодельный паяльник на 12 вольт или же мощная паяльная станция, которая требует больше времени и усилий при создании. В процессе работы проводятся расчеты. По формуле R = U²/P мастер определяет мощность и напряжение будущего изделия и затем подбирает необходимые детали.

Из чего состоит пальник

Структура любого паяльника:

  • Медный стержень с металлической трубой (жало).
  • Нагреватель.
  • Внешняя оболочка (кожух).
  • Ручка.
  • Шнур и вилка в паяльниках, работающих от сети, или батарея.

Жало раскаляется через нагревательный элемент, который ведет ток. Он в свою очередь может быть нихромовым или керамическим. Питание изделия происходит по электрокабелю, выходящему из ручки. В автономных моделях предполагается использовать аккумулятор.

Важно! Обязательно используется изоляция в виде стеклоткани или слюды между стержнем и корпусом.

Физические показатели

Первый значимый параметр паяльного устройства — его мощность. Если владелец планирует пользоваться им в бытовых нуждах, например, при пайке электроники, достаточно мощности в 30 Вт и меньше. Для работы с толстыми проводами не обойтись без прибора в 100-150 Вт.

Также учитывается степень нагрева паяльника. В профессиональных устройствах температура может достигать 400 °С, зачастую такой нагрев не требуется и хватает 100-300 °С.

Тип жала — следующий параметр: игла, конус и т. д. Определенная форма подходит для соответствующих целей. К дополнительным возможностям покупного или самодельного инструмента можно отнести наличие сменных стержней.

Инструменты и материалы

Необходимые запчасти:

  • Главный элемент — трансформатор, резистор, зажигалка и другое, на чем будет работать прибор.
  • Жало — провод из меди с сечением 2,5 мм и более.
  • Стекловолоконная (асбестовая) материя — изоляционное средство. Она есть в электрических аппаратах, в обычных лампах. Можно применить также силикатный клей совместно с тальком.
  • Нихромовая нить. Ее можно взять из утюга, фена и других домашних нагревательных устройств.
  • Корпус нагревателя — тонкая труба, выполненная из тугоплавкого металла.
  • Рукоятка: служит любой готовый держатель, например, из дерева или термостойкого пластика. Подойдут куски текстолита.
Жало в виде отвертки является универсальным

Способы изготовления

В зависимости от актуальных задач паяльник-самоделка может иметь различный внешний вид и функционал.

Из зажигалки

Быстрый вариант — паяльник из зажигающего устройства. Необходимо всего лишь намотать толстую проволоку на конец прибора, оставив небольшой отрезок в конце — это основной стержень паяльника. Если у паяльника будет пластиковый корпус, важным условием станет его периодическое выключение, иначе оболочка расплавится.

Совет! Стоит предпочесть зажигалку с длинной ручкой.

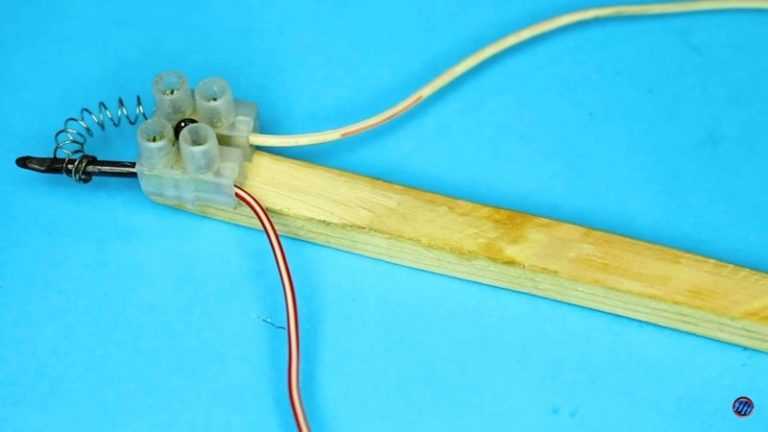

Простой

Вариацией минипаяльника считается паяльник на батарейках или аккумуляторах. Он собирается по стандартной схеме. Берется:

  • Нихромовая нить.
  • 2 провода разного сечения.
  • Часть антенны.
  • Переключатель.
  • Зарядка (аккумуляторы) на 3,7 Вт.
  • Стекловолокно.
  • Брусок для держателя.

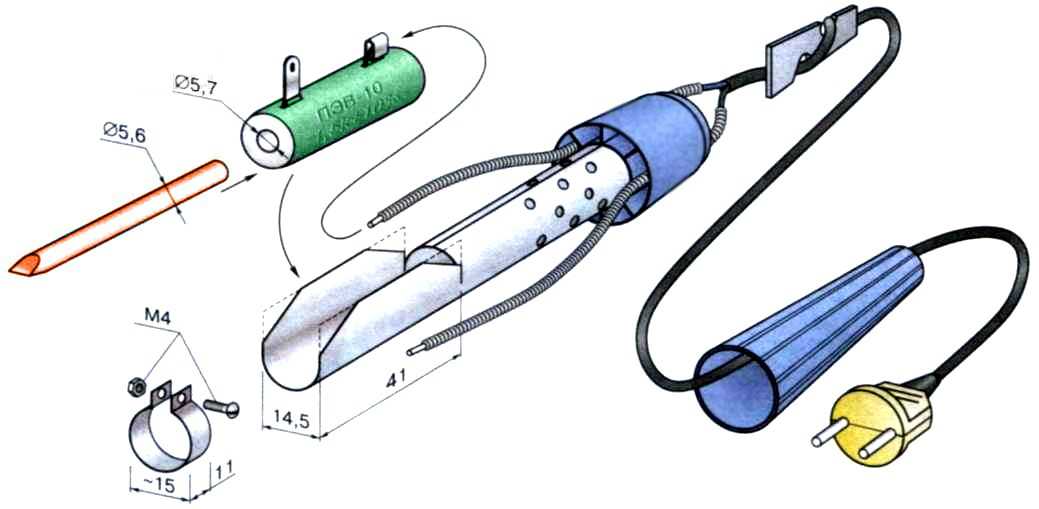

Из резистора

Электрический паяльник можно сделать, применяя проволочный резистор и фанерную пластину в качестве основных деталей. Последняя будет служить ручкой инструмента. Кроме них, потребуются мелкие детали:

  • Медные прутки (сечение определяется диаметром резистора).
  • Шайба и винт.
  • Кольцо от пружины для фиксации.

После подготовки основы производится сбор паяльного механизма.

Примечание! Паяльник из резистора будет способен работать в пределах напряжения 6 −24 Вольт.

Из шариковой ручки

Для несложных работ домашний паяльник можно смастерить из карандаша или обычной ручки. Итак, как сделать паяльник подобного типа:

  • Канцелярская ручка — корпус.
  • Резистор МЛТ.
  • Текстолит.
  • Проволока разного диаметра.
  • Провода.

Мини-паяльник

Мини-формат можно собрать из плат устройств для освещения. Для него используют:

  • Силовой блок лампочек.
  • Кольцо феррита импульсного трансформатора.
  • Медная шина.
  • Стержень диаметром до 3 мм.

Индукционный

Индукционный паяльник выделяется по принципу нагрева. Отличительные особенности таких аппаратов:

  • Принцип нагрев без контакта со стержнем: возникают электромагнитные поля за счет поступления тока на проволочную катушку.
  • Высокие нагревательные способности.
  • Особая структура: стержень вставляется в сами витки, а не в кожух с нитью. Наличие стекловолокна необязательно.

Дополнительно! К данной классификации также относятся нихромовые, керамические, импульсные паяльники.

Чтобы смастерить паяльник, необходимо сделать верные расчеты

Низковольтный

Низковольтным считается паяльник, работающий на мощности около 12-15 Вт и меньше. Он может пригодиться для работы с небольшими деталями и схемами.

Для сборки требуется нагревательный узел и внешний кожух, а также втулка с винтом и керамическая трубка, где будет находиться нагревающаяся проволока. Можно включить в состав обычный автомобильный прикуриватель. За счет применения данных простых запчастей устройство получается весьма компактным, легким и аккуратным.

Для полипропиленовых труб

Паяльник для полипропиленовых труб своими руками требуется при ремонте или наращивании новых изделий. Старый электрический утюг — подходящее приспособление для монтажа. Кроме него, нужно:

  • Планки из стали.
  • Дюралюминиевая пластина.
  • Шнуры.
  • Тумблер.
  • Держатель.

При необходимости добавляется термопара. Подробнее, как собрать паяльник, будет изложено ниже в инструкции.

Пошаговая инструкция

Мощный самодельный паяльник изготавливается следующим образом.

  1. Основание нагревателя. Для нагревателя будет использован габаритный трансформатор 60-65 Вт. В итоге получится надежный прибор импульсного типа.
  2. Изготовление нагревателя. Дужка соединяется с шиной, или вторичной обмоткой. Происходит замыкание на краях — появляется жало нагревателя.
  3. Изготовление выводов нагревателя. Первичная обмотка подсоединяется к источнику тока, то есть линии или кабельным жилам, откуда будет происходить питание аппарата. К ним крепится выключатель.
  4. Изготовление корпуса и установка нагревателя. Прибор сверху закрывается металлическим кожухом — прямоугольной пластиной. Впоследствии внешний бампер привинчивается к верхней части ручки.
  5. Особенности конструкции на стороне ручки. До изготовления ручки следует помнить, что внутри будет проходить шнур, а также на ней необходимо оставить отверстие для кнопки паяльника.
  6. Изготовление ручки. Рукоятка выпиливается из дерева; состоит из 2 частей, соединенных шурупами. Величина заготовок подгоняется под размер руки мастера.
  7. Присоединение электрического шнура. Основной шнур вставляется в отдел 2 обмотки и закручивается вокруг нее в несколько оборотов. Вся конструкция собирается.
  8. Завершение сборки паяльника. После монтажа необходимо проверить аппарат на работоспособность.

Внимание! Если готовое устройство плохо нагревается, следует его снова разобрать и покрепче соединить контакты кабеля питания и проволоки накаливания.

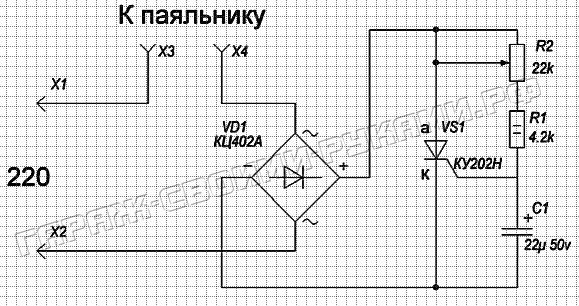

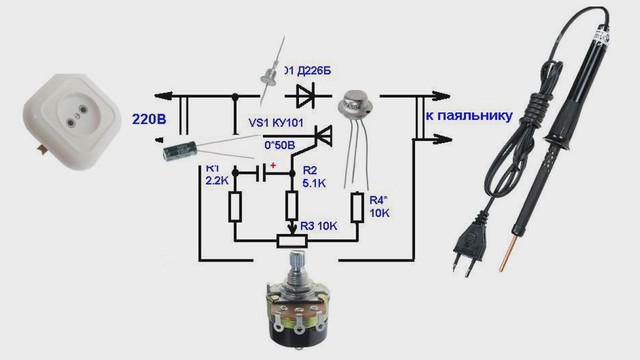

Дополнительно в прибор монтируют терморегулятор или диммер

Использование самодельных паяльников

Паяльное средство, выполненное своими руками, может:

  • Припаять провода наушников.
  • Соединять контакты силовой цепи, мелкие технические пайки.
  • Паять металлическую утварь.
  • Работать с конденсаторами и блоками.
  • Делать кабельные жилы, монтировать радиаторы и т.д. Но здесь необходим высокомощный паяльник на 80 и более вт.

Внимание! Включенный паяльник не должен соприкасаться с водой.

Статья предложила несколько вариантов, как сделать паяльник своими руками. Он может быть самым простым, например, из шариковой ручки или более сложным — из резистора, трансформатора. Сделанное в соответствии с законами физики и электросхемой, паяльное устройство прослужит практически вечно и будет отлично справляться со своими задачами.

ХАККО | ХАККО Корпорация

Отличное тепловое восстановление

Мощность нагревателя увеличена на 30% по сравнению с обычными моделями HAKKO 936/937. Кроме того, FX-888D обеспечивает превосходное восстановление тепла за счет использования наконечников серии T18 из-за их потрясающей теплопроводности.
Это позволяет производить пайку при более низкой заданной температуре и снижает тепловое воздействие на компоненты, а также окисление жала, которое может сократить срок службы жала.

  • График теплового восстановления

    Время нагрева до 350°C на 20 секунд быстрее, а падение температуры наконечника уменьшается при непрерывной работе.

    *Нажмите здесь, чтобы увеличить

  • График сравнения производительности FX-888D с обычными станциями

    Способен сократить время, необходимое для той же работы, и значительно повысить эффективность работы.

    *Нажмите здесь, чтобы увеличить

Удобство использования

Малый размер

Компактный корпус станции занимает всего 100 (Ш) × 120 (Г) мм. Более того, точки, соприкасающиеся с полом, расположены как можно ближе к внешнему краю корпуса, чтобы улучшить устойчивость и предотвратить падение станции.

Простое и удобное управление

Всего две кнопки управления ВВЕРХ и ВВОД в центре делают управление простым и легким. Даже если вы не знакомы с работой машин, вы без труда справитесь с ними.

Многофункциональный держатель для утюга

В комплекте идет подставка для паяльника того же цвета, что и паяльная станция. Высокофункциональный держатель для утюга не только упрощает использование, но и обеспечивает визуальное соответствие рабочей среде.

  • Серебро: Паяльная станция

  • Серебро:Железный держатель

  • Синий и желтый: Паяльная станция

  • Синий и желтый: держатель для железа

Строгое регулирование температуры

Цифровой дисплей

Цифровой дисплей FX-888D позволяет легко проверить установленную температуру с первого взгляда.

Функция пароля

Настройки можно заблокировать с помощью пароля, чтобы предотвратить их неожиданное изменение. Конечно, можно ограничить все изменения настроек или запретить пользователям переключаться в определенные режимы. Это позволяет вам выбрать стиль использования, наиболее подходящий для вашего рабочего места.

Предустановленный режим

Эта функция очень удобна, когда вы хотите изменить заданную температуру в соответствии с конкретной заготовкой, компонентом или формой наконечника. Просто выберите желаемую температуру из заранее зарегистрированных предустановленных температур. (Можно зарегистрировать до 5 предустановленных температур.) Предустановленный режим может избавить вас от проблем и повысить удобство работы.

Режим настройки

Регулировка температуры* является неотъемлемой частью любой строгой системы контроля качества. В режиме регулировки то, что раньше было трудной процедурой, теперь так же просто, как ввод измеренной температуры наконечника в FX-888D.

  • Отрегулируйте температуру наконечника в соответствии с установленной температурой в случае, если существует разница между этими температурами из-за формы наконечника, замены нагревателя или других факторов.

Измерение температуры наконечника с помощью термометра наконечника (FG-100B)

FX-8802 N

2 (азот) газовая система

Компактная система N 2 . Антиокисление и предварительный нагрев значительно улучшают паяемость.

Пример конфигурации (система N
2 )

Паяльная станция, держатель железа, газогенератор N2 и расходомер N2 приобретаются отдельно.

FX-8803 Одноручный утюг с ручной подачей припоя

Пример конфигурации (система для работы одной рукой, ручной подачи припоя)

Паяльная станция и держатель для утюга приобретаются отдельно.

FX-8804 Горячий пинцет

Пример конфигурации (система горячего пинцета)

Паяльная станция, крышка и держатель для утюга приобретаются отдельно.

FX-8805 Паяльник типа L

Пример конфигурации (паяльник типа L)

Паяльная станция и держатель для утюга приобретаются отдельно.

Основы ручной пайки

В процессе ручной пайки припой плавится под воздействием тепла. Существуют различные методы достижения оплавления. Для ручной пайки по умолчанию используется паяльник. В этом руководстве будет дан общий обзор процесса пайки.

Какой бы простой ни казалась ручная пайка, пайка представляет собой сложный процесс, в котором необходимо учитывать ряд факторов. Начнем с того, что на выбор предлагается два различных типа компонентов: сквозные компоненты и SMT ( Технология поверхностного монтажа ). Поскольку сквозная технология обеспечивает большую защиту от воздействия окружающей среды, она нашла более широкое применение в военной и аэрокосмической промышленности. Компоненты SMT обеспечивают более высокую плотность и превосходную эффективность в процессе сборки. Область применения решает, какой из них лучше всего подходит. Обычно в большинстве современных сборок используется смесь обоих.

При ручной пайке выбор подходящих инструментов, оборудования и материалов имеет решающее значение. Вот подробное объяснение некоторых основных инструментов и материалов, необходимых для пайки.

  1. Паяльная станция: Паяльная станция должна быть защищена от электростатического разряда. Когда два объекта с разным потенциалом соприкасаются друг с другом, может возникнуть электростатический разряд. Этот разряд может привести к функциональному повреждению электронного компонента и узла. Проблема, которую следует учитывать, заключается в том, что это может быть мгновенный или скрытый сбой. Никто не хотел бы отказа, когда он достигает клиента или в его рабочей среде. В соответствии с отраслевыми стандартами может потребоваться установка электростатического паяльного оборудования для безопасности электронных продуктов. Как правило, он включает в себя антистатические браслеты и антистатический коврик. Они заземляются с использованием одобренного в отрасли документированного процесса. Иногда ионизатор используется для нейтрализации заряда там, где заземление не всегда возможно.
  2. Паяльник и жало: В 2008 году в Великобритании были приняты директивы RoHS (Ограничение использования опасных веществ). При использовании соответствующих стандартов для бессвинцовой пайки теперь могут потребоваться паяльники с контролем температуры. Наконечники для пайки зависят от их применения и бывают разных форм и размеров, чтобы соответствовать различным компонентам и методам. Например, наконечник Chisel часто подходит для пайки сквозных компонентов. Копыто или полые кончики полезны при пайке волочением. Тонкие или заостренные наконечники подходят для пайки мелких компонентов.
  3. Паяльная проволока или паста: Само собой разумеется, что без исключения должны использоваться бессвинцовые паяльная проволока и пасты. Паяльная паста доступна в различных классах (от Типа 1 до Типа 8), которые в основном различаются по размеру частиц. Паяльная проволока также имеет различную толщину для различных применений. Размер паяльной проволоки обычно зависит от размера компонента или контактной площадки. Знание размера для использования действительно сводится к опыту.
  4. Флюс: Флюс по существу делится на три разные категории; Канифольные флюсы, смоляные флюсы и органические (водорастворимые) флюсы. Уровень активности «Низкий», «Средний» или «Высокий» отражает его очищающую способность или коррозионную активность. Обычно их делят на 2 типа. Очищаемые и неочищаемые флюсы. Что использовать необходимо, обычно решает инженер-технолог. Потоки могут вызвать проблемы со сборкой в ​​ее рабочей среде. Это важная, но иногда упускаемая из виду процедура.
  5. Инструменты и оборудование: Инструменты, оборудование и расходные материалы рассматриваются в последнюю очередь. Можно ли использовать латунную оплетку для очистки наконечника или можно использовать только влажную губку с деионизированной водой. Для очистки платы рекомендуется мягкий растворитель, наиболее распространенным является изопропиловый спирт. Для осмотра это может быть так же просто, как увеличительное стекло. Стереомикроскоп или ставшая очень популярной система контроля на основе камеры.

Перед началом пайки мы всегда рекомендуем пройти профессиональную подготовку. Большинство компаний используют профессиональный тест, предназначенный для проверки квалификации человека перед приемом на работу. Точно так же большинство компаний предлагают обучение на дому, прежде чем разрешить вам паять продукт клиента.

Перед пайкой следует учесть некоторые моменты.

Мы никогда не должны касаться печатных плат (печатных плат) на поверхностях, пригодных для пайки, чтобы загрязнить поверхности, подлежащие пайке.

Всегда используйте чистые перчатки или чистые руки при работе с печатной платой. При осмотре печатной платы убедитесь в отсутствии повреждений контактных площадок, дорожек или поверхности ламината. Вы можете протереть печатную плату с помощью растворителя, такого как изопропиловый спирт, а затем нанести немного флюса, чтобы помочь удалить любое окисление во время пайки. Установите температуру паяльника на минимальную возможную величину, чтобы обеспечить плавление припоя к припаиваемым деталям. Хотя наиболее распространенный бессвинцовый припой оплавляется при температуре около 230ºC. Вам понадобится более высокая температура, чтобы можно было нагреть места пайки, обычно между 320°C и 370°C. После того, как жало припоя будет установлено на соответствующую температуру, убедитесь, что жало очищено с помощью губки или латунной оплетки. Наконечники должны быть свободны от окисления и коррозии. Они создают барьер, который останавливает требуемую температуру, необходимую для жала паяльника. Кроме того, новые жала всегда необходимо покрыть, нагреть, а затем покрыть припоем перед первым использованием; иначе известный как «лужение». Этот тонкий слой покрывает наконечник и обеспечивает гораздо лучшую передачу тепла от жала к самому паяному соединению. Иногда его называют паяным мостом, который значительно улучшает теплопередачу, позволяя выполнять пайку намного быстрее. Если мы оставим наконечник на плате или компоненте слишком долго, мы начнем видеть проблемы с перегревом. Мы можем повредить поверхность доски, поднять прокладки или дорожки, даже расслоить или сжечь сам ламинат.

Пришло время вставить компонент в плату. Некоторые компоненты PTH (металлизированные сквозные отверстия) должны быть сформированы, прежде чем мы сможем их установить. Убедитесь, что у вас есть достаточное количество свинца, пропущенного через плату для пайки, но не слишком длинное, чтобы вызвать проблемы в другом месте. Теперь поместите жало паяльника в область соединения вывода компонента и контактной площадки для пайки. Подавайте припой с противоположной стороны утюга, чтобы позволить флюсу активироваться, очистить и дать припою течь правильно. В идеале это может быть достигнуто примерно за 3 секунды. Недостаточный нагрев и плохой контакт могут привести к плохо выполненным соединениям, таким как недостаточная пайка или сухие соединения. Продолжайте нагревать перед нанесением припоя на само паяное соединение. Припой должен плавиться и плавно течь на свинец и землю, заполняя припаиваемую область. Затем удалите паяльник, удерживая соединение неподвижно, давая ему время остыть и затвердеть.

Этот метод пайки точка за точкой является медленным для некоторых SMT (контакты для поверхностного монтажа), QFP (квадратный плоский корпус) или SOIC (миниатюрные интегральные схемы). Перетащите пайку приемлемый процесс пайки в этом случае. Процесс заключается в том, чтобы нанести флюс на все выводы, а затем аккуратно провести каплей припоя из паяльника по линии выводов, которые необходимо припаять.

Теперь пришло время проверить вашу работу. Вам следует использовать документацию вашей компании или, в идеале, одобренный в отрасли документ о приемлемости. Кроме того, необходимо использовать специальное контрольно-измерительное оборудование. Возможно, у вас есть автоматический тест. Как минимум, вы также можете использовать омметр для проверки непрерывности паяного соединения.
