Как сделать паяльник своими руками в домашних условиях

  • Статья
  • Видео

Иногда бывают ситуации, когда хозяину просто не обойтись без простенького паяльника. Например, нужно залудить многожильный кабель для розетки, или выпаять деталь из сгоревшего прибора. В такие моменты приходится или одалживать инструмент, или откладывать дело на неопределенный срок. Ведь не каждому захочется покупать дорогостоящий паяльник или паяльную станцию, если он не является ремонтником. Однако из этой ситуации есть простой выход – самостоятельно собрать небольшой паяльник, он как раз подойдет для мелкой работы. Процесс изготовления не отнимет много времени и сил, зато вы сможете сэкономить некоторую сумму денег и получите бесценный опыт. Далее мы расскажем, как сделать паяльник своими руками в домашних условиях. Вам будут предложены несколько конструкций, и вы сможете выбрать ту, которая подойдет вам больше всего.

  • Идея №1 – Используем резистор
  • Идея №2 – Вторая жизнь шариковой ручке
  • Идея №3 – Мощная импульсная модель
  • Идея №4 – Простой проволочный вариант

Идея №1 – Используем резистор

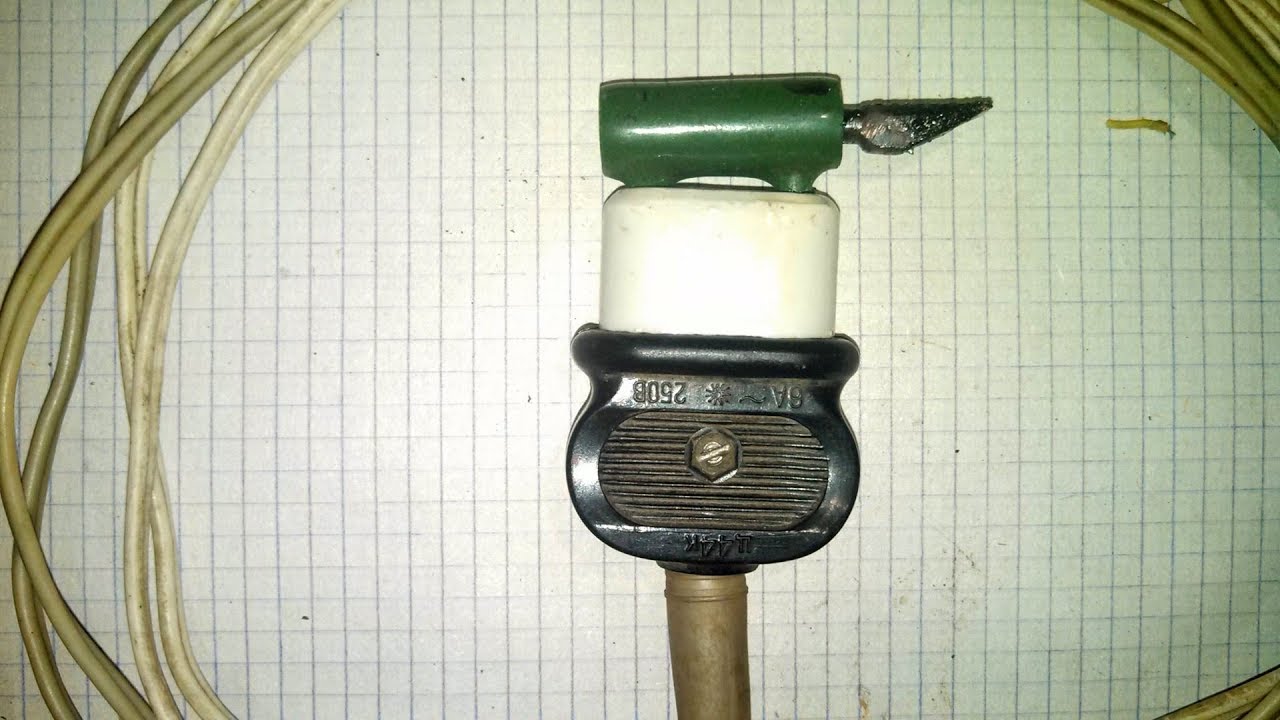

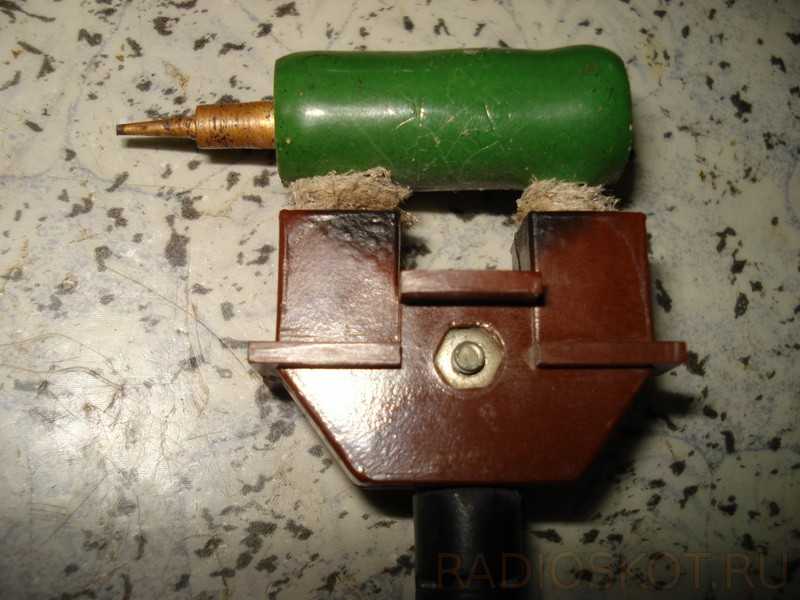

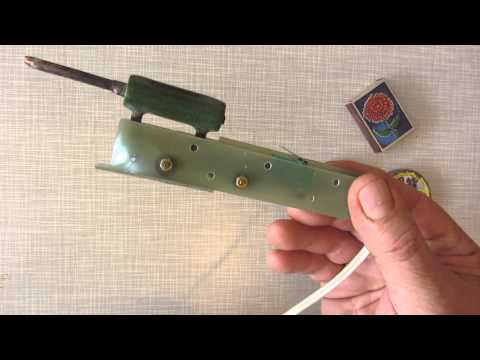

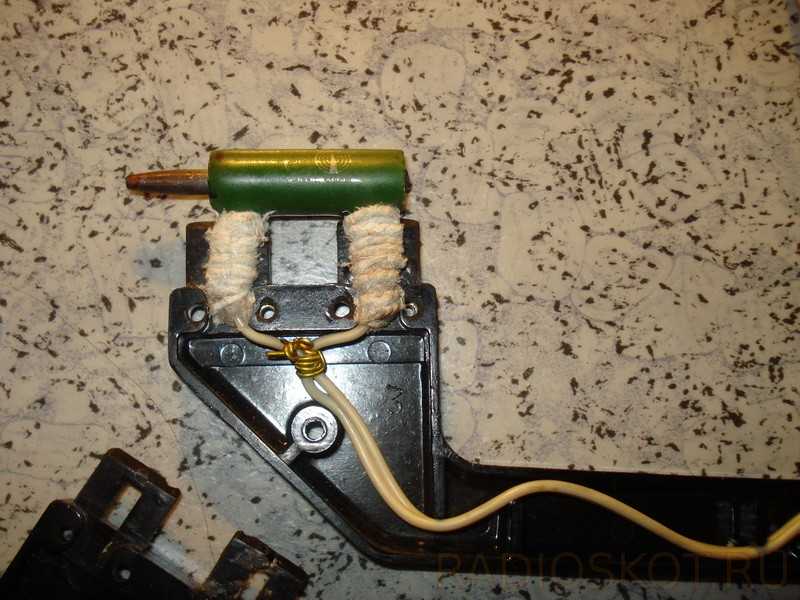

Первая и наиболее простая технология изготовления электрического паяльника своими руками – с использованием мощного резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 Вольт, что позволит питать его от различных источников тока, и даже сделать переносной вариант, питающийся от автомобильного аккумулятора. Для того чтобы самостоятельно изготовить инструмент, Вам понадобятся следующие материалы:

  • Советский проволочный резистор (ПЭВ), покрытый керамической изоляцией сопротивлением 20 Ом и мощностью 7 Ватт. Можно выбирать компоненты и с другими характеристиками, в зависимости от того, на какую мощность вы хотите сделать паяльник и от какого напряжения планируется его питать. Вот простейшая формула для расчета: R = U²/P. Где R – сопротивление, измеряемое в Омах; U – напряжение, которым планируется питать паяльник, в Вольтах; P – желаемая мощность нагревателя в Ваттах. Эту деталь можно купить на рынке или в магазине радиодеталей, а также вытащить из старого советского прибора.
  • Текстолитовая или фанерная пластина для изготовления удобной ручки. Можно использовать и другие токонепроводящие материалы, которые смогут выдержать высокие температуры, например, некоторые виды пластика.
  • Два медных прутка различного сечения. Тот, который потолще, выбирается строго по внутреннему диаметру резистора. От этого будет зависеть качество передачи тепла от нагревательного элемента к жалу, а следовательно, и время нагрева, удобство работы. Второй должен быть тоньше, он будет выступать в качестве жала. С помощью напильника его нужно будет заточить под удобную вам форму. Основные типы жал представлены на картинке. Сразу же хотелось бы отметить, что самым удобным является вариант по типу плоской отвертки, так как на нем удобно переносить припой к месту работы, и возможно как пропаивать массивные контакты, так и выполнять тонкую работу.
  • Одно откушенное колечко пружинки (будет служить фиксатором), винтик и шайба. Все комплектующие Вы можете увидеть на фото ниже.

Чтобы самому сделать паяльник из резистора в домашних условиях, Вы должны выполнить следующие этапы:

  1. В торце толстого медного прута нужно просверлить отверстие и прогнать резьбу под винтик с помощью метчика. Также необходимо вырезать канавку под фиксатор, которым в нашем случае является кольцо пружинки. Сделать это можно с помощью треугольного надфиля или ножовки по металлу.
  2. Со второго торца просверлите отверстие диаметром, как у тонкого прутка, который будет выступать в роли жала мини паяльника.
  3. Все элементы стержня нужно собрать в одно целое, как показано на фото.
  4. Резистор подготавливается для крепления жала паяльника, которое нужно вставить и зафиксировать сзади винтиком с шайбой.

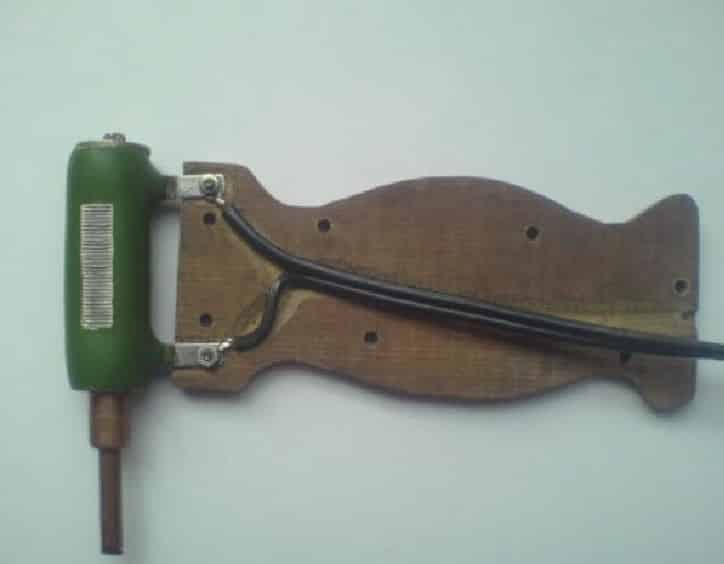

  5. Из текстолитовой или фанерной пластины нужно своими руками сделать удобную рукоятку с посадочным местом под резистор и провод. Для этого с помощью лобзика выпилите две одинаковые половины ручки и проделайте отверстия и углубления под винты и гайки.
  6. К выводам нагревателя необходимо подключить шнур для питания. Его обязательно нужно прикрутить на винты, чтобы контакт был надежным.
  7. Готовый самодельный паяльник скручивается и проверяется.

Обращаем Ваше внимание на то, что таким портативным пистолетом можно запросто паять микросхемы и даже сделать зарядное устройство для автомобильного аккумулятора своими руками. Работать он может не только от блока питания, но и от аккумулятора. На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, это также очень удобно!

Обратите внимание, что при первом включении все паяльники могут некоторое время дымить и вонять. Это нормально для любой модели, так как выгорают некоторые элементы лакокрасочного покрытия. Впоследствии это прекратится.

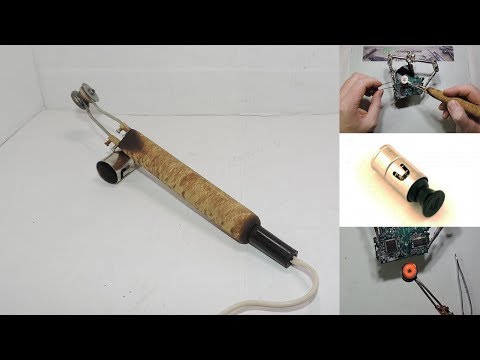

Видео инструкция по изготовлению простейшего электроприбора

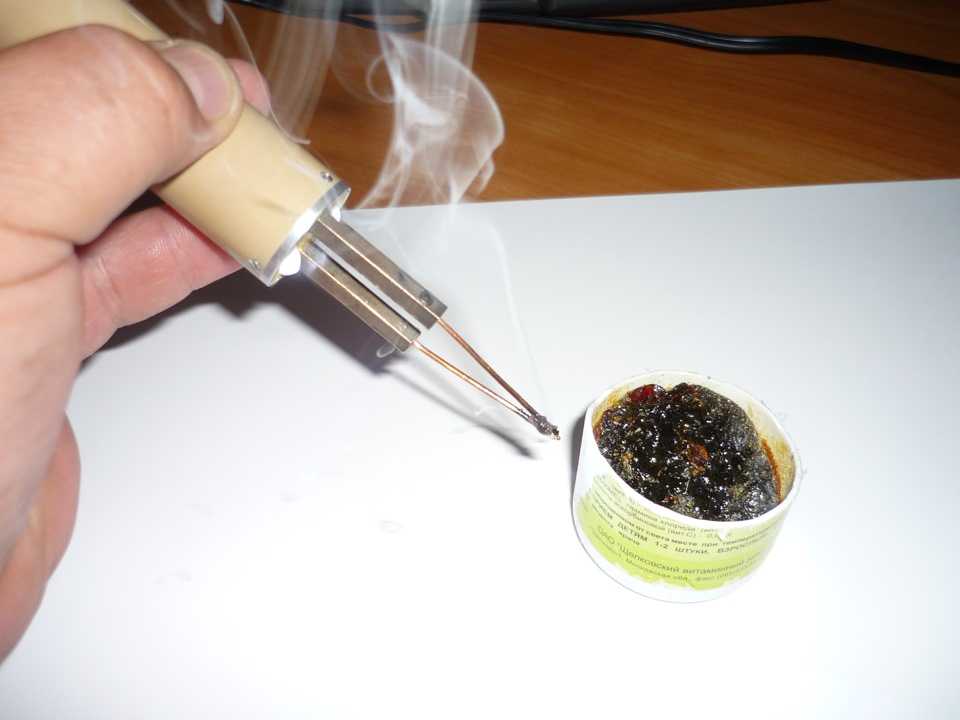

Идея №2 – Вторая жизнь шариковой ручке

Есть еще одна необычная, но в то же время простая идея того, как сделать паяльник своими руками из подручных материалов для пайки мелких деталей или smd компонентов. В этом случае нам опять-таки пригодится резистор, но теперь уже не ПЭВ (как в прошлом варианте), а МЛТ, мощностью от 0,5 до 2 Ватт.

Итак, для начала Вы должны подготовить следующие материалы:

  • Шариковая ручка простейшей конструкции.
  • Резистор с характеристиками: сопротивление 10 Ом, мощность 0.5 Вт.
  • Двухсторонний текстолит.
  • Медная проволока диаметром 1 мм, ее можно смотать со старого дросселя или купить в магазине электрики одножильный медный провод в изоляции и аккуратно снять ее канцелярским ножом
  • Стальная или медная проволока диаметром не более 0,8 мм.
  • Провода для подключения к сети.

Сделать паяльник из ручки в домашних условиях довольно просто, нужно всего лишь выполнить следующие этапы:

  1. Снять слой краски с поверхности резистора. Эту операцию можно провести с помощью шкурки, надфиля или напильника, в крайнем случае, ножа. Главное не перестараться, чтобы не повредить резистор. Если краска плохо снимается, подключите изделие к регулируемому источнику питания и немного нагрейте.
  2. Из бочонка выходит 2 проволоки, одну из них срежьте и просверлите в этом месте отверстие под медную проволоку (диаметр 1 мм). Чтобы проволока не соприкасалась с чашечкой (этого нужно обязательно избежать), сделайте раззенковку более толстым сверлом, как показано на фото ниже.
    Помимо этого нужно сделать небольшой пропил для проволоки прямо на чашечке резистора. В этом вам опять поможет треугольный надфиль.
  3. Выгните стальную проволоку по форме ручки с креплением в виде кольца, диаметром, как у выпила на чашечке. Если у вас медная проволока, то необходимо зажать чашку в ней и сделать закрутку с помощью пассатижей, чтобы контакт был надежным, но не перестарайтесь, иначе вы помнете корпус. Помните, что проволока должна быть без лаковой изоляции.
  4. Аккуратно из двухстороннего текстолита выпилите плату своими руками, точно такую же, как показано в примере на фотографии. Необязательно покупать именно новый лист текстолита. Можно лобзиком выпилить подходящий кусок из любой ненужной двусторонней платы. Или вообще обойтись без нее: скрутить проволоку с проводами, и присоединить их к ручке с помощью суперклея.  Главное нужно обратить внимание, чтобы расстояние между нагревательным элементом и ручкой было больше 5 см, иначе пластик может расплавиться.
  5. Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей.
  6. Остается установить тонкое жало в посадочное место. Чтобы медная проволока не прожгла резистор, нужно сделать защитный слой из кусочка слюды либо керамики между задней стенкой и жалом.
  7. Последнее, что нужно сделать – это подключить самоделку к блоку питания на 1 А и напряжение не более 15 Вольт с помощью проводов.

Вот и вся технология создания самодельного мини паяльника в домашних условиях. Как Вы видите, ничего сложного в изготовлении этого инструмента нет, и вы легко с этим справитесь, а все материалы можно найти у себя дома, разобрав старую технику или поискав их в закромах.

Как сделать более сложную модель мини паяльника в домашних условиях?

Видеообзор устройства с нихромовой проволокой, работающего от 12 Вольт

Идея №3 – Мощная импульсная модель

Этот вариант подойдет для тех, кто уже более-менее знаком с радиотехникой и умеет читать соответствующие схемы. Мастер-класс по изготовлению самодельного импульсного паяльника будет предоставлен по примеру данной схемы:

Преимущество данного инструмента в том, что жало нагревается уже через 5 секунд после включения питания, при этом нагретым стержнем можно будет запросто расплавлять олово. В то же время сделать его можно из импульсного блока питания от лампы дневного света, немного усовершенствовав плату в домашних условиях.

Как и в предыдущих примерах, сначала рассмотрим материалы, из которых можно сделать паяльник своими руками в домашних условиях. Перед сборкой Вы должны подготовить следующие подручные средства:

  • Ферритовое кольцо от импульсного преобразователя. Первичная обмотка трансформатора должна состоять из 100, максимум 120-и витков медной проволоки, диаметром 0,5 мм. Вторичная обмотка представлена одним витком медной шины, диаметром не более 3,5 мм.
  • Медный провод, диаметром от 1,5 до 2 мм в качестве жала.

Все, что Вам необходимо – подключить жало к вторичной обмотке, которая, по сути, и так является его частью. После этого один из выводов балласта необходимо подсоединить к первично обмотке трансформатора и закрепить все элементы схемы в надежном корпусе, который убережет вас от случайного поражения электрическим током, так как в схеме присутствует опасное для жизни напряжение 220 вольт!

Принцип работы этой конструкции заключается в том, что балласт от лампы создает переменное напряжение, которое подается на первичную обмотку трансформатора и понижается до низких значений, при этом ток повышается во много раз. Один виток, который и является, по сути, жалом паяльника выступает в роли резистора, на котором рассеивается тепло. При нажатии на кнопку, ток подается на схему, и происходит быстрый нагрев, после того как кнопка отпущена, жало быстро остывает, что очень удобно, так как не нужно долго ждать нагрева и остывания инструмента.

Идея №4 – Простой проволочный вариант

Есть еще один вариант изготовления миниатюрного паяльника – с использованием нихромовой проволоки. Для этого вам понадобится:

  1. Кусок нихромовой проволоки. Вытащить ее можно из старых нагревательных элементов, проволочных резисторов, утюгов, фенов и т.д. Главной характеристикой такой проволоки является ее диаметр, ведь именно от него зависит сопротивление катушки и, соответственно, мощность изготавливаемого инструмента. Рассчитать необходимую длину для вашего диаметра можно по формуле, указанной в инструкции к варианту №1. Удельное сопротивление нихрома в зависимости от диаметра приведено в таблице ниже.
  2. Кусочек дерева круглого сечения.
  3. Кусок медной проволоки диаметром 1,5-5 мм, длинной 15 см.
  4. Небольшой отрезок стеклотканевой изоляции для проводов.
  5. Немного гипса. Продается в строительных магазинах, еще одно название — алебастр. У многих остается немного после ремонта.
  6. Провода.

Процесс изготовления:

  1. Просверлите в бруске отверстие под медную проволоку раза в 3 больше, чем ее диаметр.
  2. Поместите в него кусок медной проволоки так, чтобы он выступал примерно на 5 см и закрепите его там с помощью густой замазки из гипса, дайте просохнуть.
  3. Оденьте на медный пруток, являющийся жалом, изоляцию и намотайте нужное количество нихромовой проволоки, оставляя расстояние между витками. На концы также оденьте изоляцию и подведите их ближе к ручке. Затем соедините на скрутки с проводами. Примотайте их к ручке на изоленту.

Вот и все, у вас получилась еще одна простая и надежная конструкция паяльника, сделанная своими руками.

Мы все же рекомендуем использовать либо первый, либо второй вариант, который является более понятным и простым в изготовлении. Что касается трансформаторного варианта, он хоть и мощнее, но все же не настолько удобен в использовании. Надеемся, что данные фото инструкции были для Вас полезными и напоследок рекомендуем обязательно просмотреть все видео примеры, в которых процесс сборки рассмотрен более подробно!

Также читают:

  • Как правильно паять провода
  • Какие инструменты должны быть у электрика
  • Как сделать мини дрель своими руками

Видео инструкция по изготовлению простейшего электроприбора

Как сделать более сложную модель мини паяльника в домашних условиях?

Видеообзор устройства с нихромовой проволокой, работающего от 12 Вольт

3 простых способа сделать паяльник из подручных материалов — Портал о строительстве, ремонте и дизайне

  • Статья
  • Видео

В интернете можно найти множество инструкций по изготовлению мощных паяльников из подручных средств. Для создания некоторых изделий нужны хорошие знания в радиотехнике, но в большинстве случаев самодельный инструмент для пайки можно запросто собрать даже элеткрику-новичку. Далее мы, как раз и поговорим о том, как сделать паяльник своими руками в домашних условиях, не имея профессиональных навыков в работе с радиотехникой. К Вашему вниманию будут предоставлены 3 простых инструкций, от наиболее простой к наиболее сложной!

Идея №1 – Используем резистор

Первая и наиболее простая технология изготовления электрического паяльника своими руками – с использованием резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 Вольт. Для того чтобы самостоятельно сделать инструмент, Вам понадобятся следующие материалы:

  • Резистор с характеристиками: сопротивление 20 Ом, мощность 7 Ватт.
  • Текстолитовая пластина для изготовления удобной ручки.
  • Два медных прутка различного сечения. Тот, который потолще, выбирается строго по внутреннему диаметру резистора. Второй должен быть тоньше, для удобства пайки микросхем маленьким жалом.
  • Одно откушенное колечко пружинки (будет служить фиксатором), винтик и шайба. Все комплектующие Вы можете увидеть на фото ниже.

Чтобы самому сделать паяльник из резистора в домашних условиях, Вы должны выполнить следующие этапы:

  • В торце толстого медного прута нужно просверлить отверстие и прогнать резьбу под винтик. Также необходимо вырезать канавку под фиксатор, которым в нашем случае является кольцо пружинки.
  • Со второго торца сверлите отверстие диаметром, как у тонкого прутка, который будет выступать в роли жала мини паяльника.
  • Все элементы стержня нужно собрать в одно целое, как показано на фото.
  • Резистор подготавливается для крепления жала паяльника, которое нужно вставить и зафиксировать сзади винтиком с шайбой.
  • Из текстолитовой пластины нужно своими руками сделать удобную рукоятку с посадочным местом под резистор и провод.
  • К выводам нагревателя необходимо подключить шнур для питания.
  • Готовый самодельный паяльник скручивается и проверяется.

    • Обращаем Ваше внимание на то, что таким портативным пистолетом можно запросто паять микросхемы и даже сделать зарядное устройство для автомобильного аккумулятора своими руками. Работать он может не только от блока питания, но и от батареек. На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, что также очень удобно!

    Идея №2 – Вторая жизнь шариковой ручке

    Еще одна необычная, но в то же время простая идея для того, чтобы сделать паяльник своими руками из подручных материалов. В этом случае нам опять-таки пригодиться резистор, но в данном случае уже не ПЭВ (как в прошлом варианте), а МЛТ.

    Итак, для начала Вы должны подготовить следующие материалы:

    • Шариковая ручка простейшей конструкции.
    • Резистор с характеристиками: сопротивление 10 Ом, мощность 0.5 Вт.
    • Двухсторонний текстолит.
    • Медная проволока диаметром 1 мм.
    • Стальная проволока диаметром не более 0,8 мм. Сразу же следует отметить, что сталь должна принимать форму и в то же время не быть мягкой, дальше поймете почему.
    • Провода для подключения к сети.

    Сделать паяльник из ручки в домашних условиях довольно просто, нужно всего лишь выполнить следующие этапы:

  • Снять слой краски с поверхности резистора. Если краска плохо снимается, подключите изделие к регулируемому источнику питания и немного нагрейте.
  • Из бочонка выходит 2 проволоки, одну из них срежьте и просверлите в этом месте отверстие под медную проволоку (диаметр 1 мм). Чтобы проволока не соприкасалась с чашечкой (этого нужно обязательно избежать), сделайте раззенковку более толстым сверлом, как показано на фото ниже. Помимо этого нужно сделать небольшой пропил для токовода прямо на чашечке резистора.
  • Выгните стальную проволоку по форме ручки с креплением в виде кольца, диаметром, как у выпила на чашечке.
  • Аккуратно из двухстороннего текстолита выпилите плату своими руками, точно такую же, как показано в примере на фотографии.
  • Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей.
  • Остается установить тонкое жало в посадочное место. Чтобы медная проволока не прожгла резистор, нужно сделать защитный слой из кусочка слюды либо керамики между задней стенкой и жалом.
  • Последнее, что нужно сделать – подключить самоделку к блоку питания на 1 А и напряжение не более 15 Вольт.

    • Вот и вся технология создания самодельного мини паяльника в домашних условиях. Как Вы видите, ничего сложного нет и все материалы можно найти у себя дома, разобрав старую технику. Такой инструмент можно использовать для выпаивания smd компонентов на микросхемах своими руками.

    Идея №3 – Мощная импульсная модель

    Ну и последний вариант подойдет для тех, кто уже более-менее знаком с радиотехникой и умеет читать соответствующие схемы. Мастер-класс по изготовлению самодельного импульсного паяльника будет предоставлен по примеру данной схемы:

    Преимущество более мощного инструмента в том, что нагрев жала будет происходить уже через 5 секунд после включения питания, при этом нагретым стержнем можно будет запросто расплавлять олово. В то же время сделать его можно из импульсного блока питания от лампы дневного света, немного усовершенствовав плату в домашних условиях.

    Как и в предыдущих примерах, сначала рассмотрим материалы, из которых можно сделать паяльник своими руками в домашних условиях. Перед сборкой Вы должны подготовить следующие подручные средства:

    • Ферритовое кольцо от импульсного преобразователя. Первичная обмотка трансформатора должна состоять из 100, максимум 120-и витков медной проволоки, диаметром 0,5 мм. Вторичная обмотка представлена одним витком медной шины, диаметром не более 3,5 мм.
    • Медный провод, диаметром от 1,5 до 2 мм в качестве жала.

    Все, что Вам необходимо – подключить жало к вторичной обмотке, которая, по сути, и так является его частью. После этого один из выводов балласта необходимо подсоединить к сетевой обмотке трансформатора и все, считайте, что у Вас получилось сделать хороший импульсный паяльник быстрого нагрева в домашних условиях!

    Помимо этого советуем просмотреть видео, в котором показывается, как запросто изготовить в домашних условиях подставку для паяльника, а также регулятор температуры :

    Не желаете тратить время и создавать электрический прибор? Роман Урсу расскажет Вам, как сделать простой, но эффективный паяльник из зажигалки без спирали и слюды:

    Мы все же рекомендуем использовать либо первый, либо второй вариант, который является более понятным и простым в изготовлении. Что касается трансформаторного варианта, он хоть и мощнее, но все же не настолько удобен в использовании. Надеемся, что данные фото инструкции были для Вас полезными и напоследок рекомендуем обязательно просмотреть все видео примеры, в которых процесс сборки рассмотрен более подробно!

    Как сделать паяльник своими руками в домашних условиях

    Использование зажигалки

    Этот мини-паяльник можно собрать в кратчайшие сроки. Его основой будет газовая зажигалка с пьезоэлементом, также понадобится малярный скотч и толстая медная проволока (её толщина должна быть от 1 до 3 мм).

    Создание мини-паяльника в данном случае начинается с обматывания проволоки вокруг карандаша или другого подобного предмета. Необходимо сделать 5 витков подряд, после чего можно вытащить карандаш.

    Далее, с удобной стороны, примерно в двух сантиметрах от витков проволока загибается таким образом, чтобы получился прямой угол. А с другой стороны на том же расстоянии от витков проволока просто отрезается.

    Прямой конец получившегося медного элемента нужно обработать, допустим, при помощи наждачной бумаги, чтобы он был острым, как иголка. Именно этот конец будет жалом самодельного мини-паяльника.

    Потом надо примерить, как этот провод будет сочетаться с зажигалкой. Конец проволоки в виде прямого угла должен располагаться ниже, а витковая часть вместе с жалом должна находиться непосредственно над отверстием, из которого выходит пламя.

    Теперь надо изолировать зажигалку при помощи скотча, то есть обмотать её в месте крепления к проволоке от 5 до 7 раз.

    Затем проволоку устанавливают на своё место и снова обматывают всю конструкцию скотчем. Готово! Мини-паяльник из обычной зажигалки хорош тем, что не требует подсоединения к батарейкам или к электросети.

    Для пайки подобным мини-паяльником лучше выбирать трубчатый припой с флюсом в сердцевине. И в процессе работы не стоит держать зажигалку в режиме горения больше пяти секунд, иначе внутренний нажимной механизм может расплавиться.

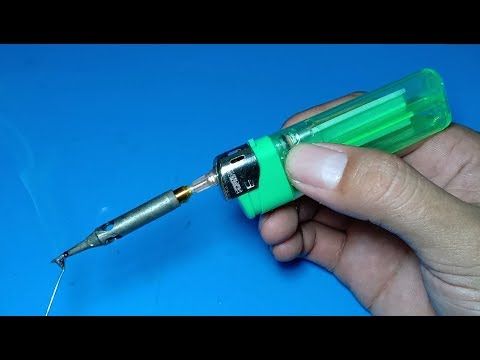

    Паяльник из зажигалки

    Достоинством любого газового оборудования является тот факт, что работать с ним можно в самых разных местах, поскольку оно автономное.

    Чтобы смастерить паяльник из газовой зажигалки, вам понадобится зажигалка в металлическом корпусе, медная проволока и всего несколько минут. Из инструментов пригодятся напильник и плоскогубцы. Желательно использовать зажигалку с высокой температурой пламени, для которой ветреная погода не является препятствием.

    В последующем при необходимости устройство можно легко разобрать.

    Газовые и электрические мини паяльники своими руками не раз пригодятся вам в быту. Поэтому не поленитесь сделать такой полезный инструмент собственноручно. Самодельное устройство является неплохим решением, если срочно необходимо произвести пайку.

    Изготовление из резисторов МЛТ и ПЭВ

    Популярный вариант самодельного мини-паяльника — с использованием резистора МЛТ (это аббревиатура расшифровывается как «металлический, лакированный, теплоустойчивый»). Это даже не мини, а микро-устройство, но нагревается до 190°, что позволяет плавить припой ПОС-60.

    Для его создания, помимо самого резистора, понадобятся:

    • две изолированные одножильные медные проволоки;
    • деревянный брусок.

    Резистор — главная часть будущего устройства, и поэтому к его выбору надо отнестись ответственно. Лучше не покупать дешёвые китайские изделия, а отдать предпочтение медным резисторам отечественного производства.

    Чтобы сделать такой мини-паяльник, сначала резистор каким-нибудь острым предметом очищают от краски, и защищают медную проволоку. Затем из одного освобождённого от изоляции конца проволоки создают петлю и надевают на один из краёв резистора. А к другому краю прикрепляют (в идеале — припаивают) второй конец этой же проволоки.

    Теперь из ещё одной медной проволоки необходимо сделать небольшую закрутку для прикрепления к деревянному бруску (он здесь будет играть роль ручки). Жало при этом должно выступать за пределы бруска не более чем на 1 сантиметр, а конец резистора — не более чем на 2,5 сантиметра.

    Делают также мини-паяльники из резистора ПЭВ-20 (сопротивление 2 кОм), вставляя в него жало из медной проволоки, приделывая ручку и провода. Такой мини-паяльник может работать от домашней сети. Это очень популярная и простая конструкция. Основное в ней – правильно сделать медный стержень. Для жала берут либо стержень старого паяльника, либо кусок медной шины.

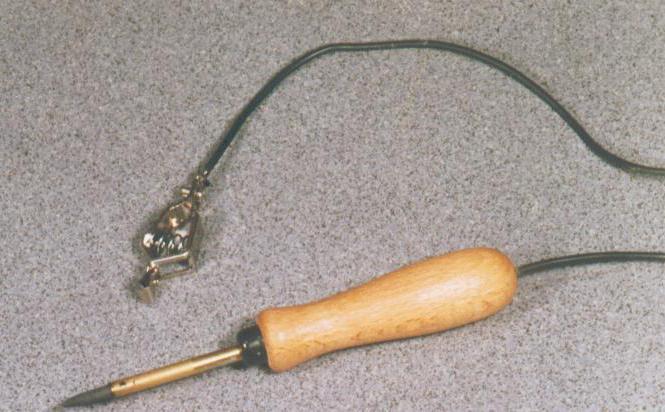

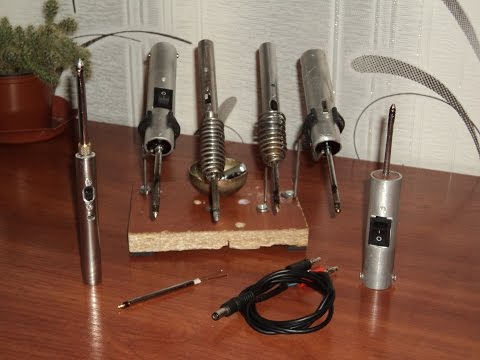

    Фото мини паяльников

    Также рекомендуем просмотреть:

    • Полировка фар своими руками
    • Строительные леса своими руками
    • Точилка для ножей своими руками
    • Антенный усилитель
    • Восстановление аккумулятора
    • Как сделать электрогитару
    • Оплетка на руль
    • Фонарик своими руками
    • Как заточить нож для мясорубки
    • Электрогенератор своими руками
    • Солнечная батарея своими руками
    • Течет смеситель
    • Как выкрутить сломанный болт
    • Зарядное устройство своими руками
    • Схема металлоискателя
    • Станок для сверления
    • Нарезка пластиковых бутылок
    • Аквариум в стене
    • Врезка в трубу
    • Стеллаж в гараж своими руками
    • Симисторный регулятор мощности
    • Фильтр низких частот
    • Вечный фонарик
    • Нож из напильника
    • Усилитель звука своими руками
    • Трос в оплетке
    • Пескоструйный аппарат своими руками
    • Генератор дыма
    • Ветрогенератор своими руками
    • Акустический выключатель
    • Воскотопка своими руками
    • Туристический топор
    • Стельки с подогревом
    • Паяльная паста
    • Полка для инструмента
    • Пресс из домкрата
    • Золото из радиодеталей
    • Штанга своими руками
    • Как установить розетку
    • Ночник своими руками
    • Аудио передатчик
    • Датчик влажности почвы
    • Счетчик Гейгера
    • Древесный уголь
    • Wi-Fi антенна
    • Электровелосипед своими руками
    • Ремонт смесителя
    • Индукционное отопление
    • Стол из эпоксидной смолы
    • Трещина на лобовом стекле
    • Эпоксидная смола
    • Как поменять кран под давлением
    • Кристаллы в домашних условиях

    Помогите проекту, поделитесь в соцсетях 😉

    USB паяльник

    USB паяльник, сделанный своими руками, можно подключать к любым устройствам Power Bank — это очень удобно.

    Для изготовления паяльника с USB-штекером необходимо в первую очередь взять медную проволоку с миллиметровым диаметром и при помощи плоскогубцев сделать кольцо на одном из концов. Кольцо должно быть такого размера, чтобы в него пролез болт.

    Затем нужно взять проволоку из нихрома длиной от 7 см и намотать несколько спиралей на медный прут с той стороны, где нет кольца (ближе к концу, но не в самом конце — это важно!)

    Стоит обратить особое внимание, что медный прут и нихромовая проволока должны быть изолированы друг от друга, например, стекловолокном. Далее проволоку из меди следует прикрепить к подходящему по размеру бруску болтом

    На следующем этапе два медных проводка прикручиваются к проволоке из нихрома, выключатель приклеивается к бруску, а проводки припаиваются к выключателю. Затем нужно обмотать изолентой нижнюю часть бруска — так фиксируются провода мини-паяльника

    Далее проволоку из меди следует прикрепить к подходящему по размеру бруску болтом. На следующем этапе два медных проводка прикручиваются к проволоке из нихрома, выключатель приклеивается к бруску, а проводки припаиваются к выключателю. Затем нужно обмотать изолентой нижнюю часть бруска — так фиксируются провода мини-паяльника.

    Наконец берётся USB-штекер с проводом определённой длины и соединяется с медными проводками. Полярность в данном случае не важна. Перед термоусадкой те зоны, где провода соединяются друг с другом, тоже необходимо изолировать.

    Вдобавок ко всему изолентой следует примотать и провод от USB к бруску. После этого работоспособность паяльника уже можно проверить на какой-нибудь заготовке.

    Вариант №3 – Задаём импульс

    Этот способ для более продвинутых мастеров. Здесь вам понадобится умение читать чертежи среднего уровня. Схему и устройство паяльников данного типа рассмотрим на примере.

    Главный плюс этого прибора – более высокая мощность, благодаря которой жало будет нагреваться гораздо быстрее, буквально за несколько секунд после подачи питания. Стержень, достигший оптимальной температуры, без проблем сможет растопить оловянный слой.

    Итак, перечень материалов в нашем случае будет следующим:

    Кольцо от импульсного преобразователя (материал – феррит)

    Важно: первичная совокупность витков на трансформаторном устройстве должна насчитывать 100 единиц, в идеале – не больше 120. Диаметр – 0,5 мм

    Дополнительная обмотка – в виде единого витка медной шины, с максимально допустимым диаметром – 3,5 мм.

    Провод из меди (диаметр: 1,5-2 мм). Используется для создания стержня.

    Как сделать паяльник своими руками из всего этого? Да очень просто! Понадобится буквально пару действий – соединить между собой стержень и вторичную обмотку, которая, в принципе, изначально и входит в его состав. Далее произвольный вывод грузила нужно будет подключить к сетевой обмотке. И всё, устройство готово!

    Три вышеописанных варианта наиболее часто используются любителями для создания самодельных паяльных приборов. Дополнительно рекомендуем изучить видео о том, как сделать регулятор мощности и температуры для паяльника своими руками, стенд для закрепления устройства и т.п. периферийные устройства.

    Если же выбирать, какой из трёх способов предпочтительнее, отметим, что первые два легче всего реализовать. Импульсное устройство получится создать не у каждого, да и в плане эксплуатации оно требует некоторых навыков. Но при этом и позволяет реализовать более серьёзные задачи. Поэтому выбор за вами!

    Физические показатели

    Такой паяльный инструмент должен обладать некоторыми физическими характеристиками, которые стоит учесть при его создании. Ниже представлен перечень таких показателей:

    • напряжение, подающееся на припой;
    • мощность элемента нагрева;
    • регулировка мощности;
    • конструкция жала;
    • метод нагрева припоя;
    • конструкция ручки;
    • цена.

    Напряжение, подающееся на паяльник, определяет мощность такого изделия. Оно может быть переменным (220 В) или постоянным (низковольтным) 12 или 24 В. Мощность агрегата определяется значениями с шагом 20 Вт, например, 40, 60, 80 Вт. Стоит отметить, что оборудование с регулятором мощности становится просто незаменимым в руках инженера.

    Такое оборудование содержит минимальное число элементов, его относительно легко сделать самостоятельно.

    Паяльник с резистором в качестве нагревательного элемента

    Интересную конструкцию можно реализовать, применяя мощный резистор. С его помощью можно изготовить паяльник своими руками. Для сбора такого устройства понадобятся следующие детали:

    • Резистор серии ПЭВ, рассчитанный на мощность до 10 Вт, с номиналом от 15 до 27 Ом. Следует учитывать, что подключаться он будет в сеть напряжением 12В или 24В.
    • Медный стержень. Он будет исполнять роль жала паяльника. Следует учитывать, что внешний диаметр стержня должен соответствовать внутреннему диаметру отверстия резистора. Стержень должен плотно фиксироваться в этом отверстии. Можно предусмотреть отверстие, в которое будет вкручиваться болт для фиксации стержня.
    • В качестве нагревательного элемента используется готовая спираль, которая присутствует в резисторе. Она рассчитана на конкретное сопротивление и обеспечит необходимую мощность рассеяния.
    • Шнур питания с вилкой.
    • Ручку для крепления резистора. Она должна быть выполнена из диэлектрического материала и обладать высокими термоизолирующими свойствами. Кроме этого для удобной работы ручке необходимо придать эргономически обоснованную форму.

    Если такой аппарат планируется использовать для решения широкого круга задач, целесообразно подключать его к регулятору мощности.

    Строение и принцип работы

    Паяльники имеют крайне простое устройство: медный стержень, взаимодействующий с нагревательным элементом, помещены в своего рода трубку, выполняющую роль корпуса. К нагревателю подсоединяется термостойкий питающий провод. И всю конструкцию завершает ручка из материала с малой теплопроводностью.

    Под действием электрического тока нагревательный элемент (к примеру, нихромовая спираль) передаёт тепловую энергию на медный стержень, называемый жалом. Жало, имея высокую теплопроводность, нагревается, что позволяет производить пайку.

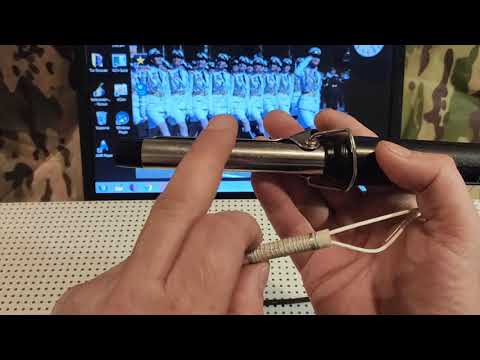

    https://youtube.com/watch?v=yFHqd2w1ZE0

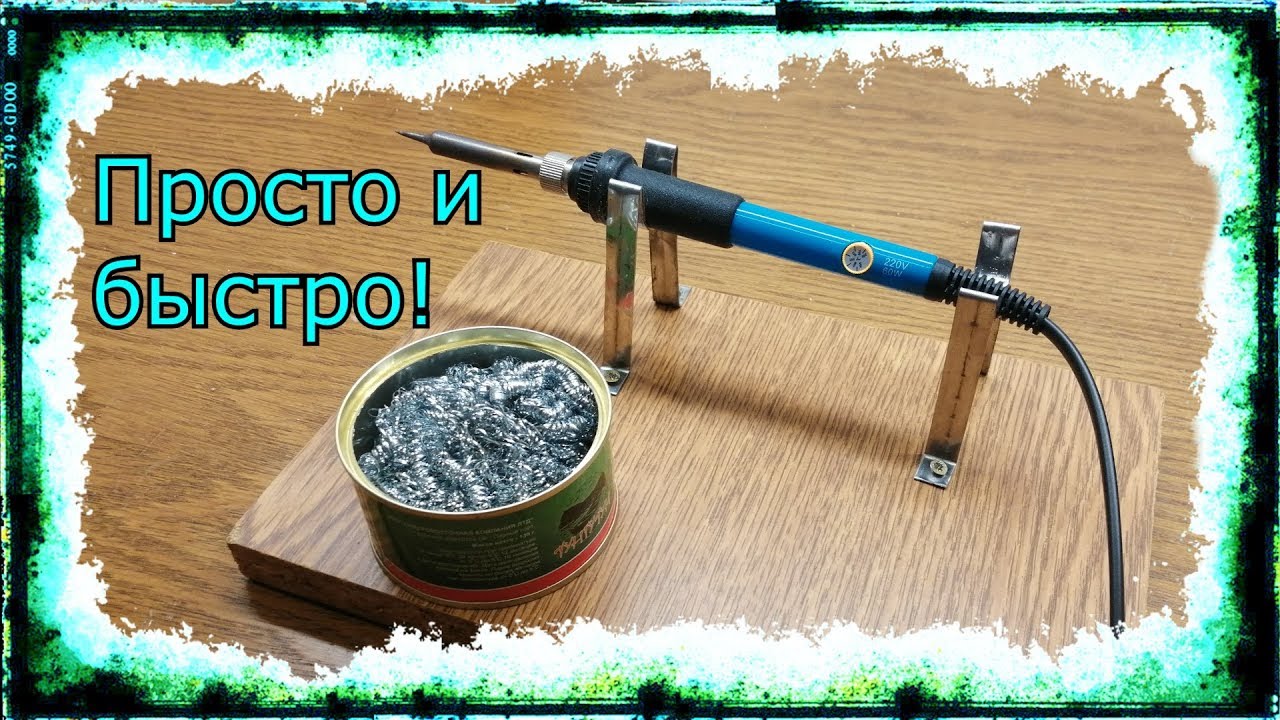

    Подставка

    Ещё одним немаловажным аксессуаром является подставка. Подставку для паяльника можно без особых усилий найти в продаже по всей сети, но гораздо выгоднее сделать её своими руками.

    Самый распространённый вид – проволочная подставка, которая изготавливается из толстой пружины конусообразной формы, прикрепленной к деревянной платформе. Кроме того, подставку можно смастерить из предохранителей, закрепленных на деревянном или текстолитовом основании.

    Если нужна переносная подставка, то для её изготовления подойдёт любая металлическая пластина, например, от ненужного блока питания настольного ПК.

    Рассмотренные нами методы позволят вам существенно сэкономить на многих деталях и аксессуарах, а так же сделать процесс изготовления максимально простым и безопасным.

    Как сделать паяльник в домашних условиях своими руками

    Поделиться на Facebook

    Поделиться в ВК

    Поделиться в ОК

    Поделиться в Twitter

    Поделиться в Google Plus

    Содержание:

    • 1 Как сделать простое паяльное устройство
    • 2 Схема сборки импульсного устройства для пайки
    • 3 Как самостоятельно сделать кончик для паяльника
    • 4 Паяльник из керамического резистора С5-35В

    Для ремонта электрической аппаратуры часто требуется такое простое устройство, как паяльный аппарат. И хотя стоит он сравнительно недорого можно обойтись без затрат, так как можно собрать паяльник своими руками в домашних условиях.

    Как сделать простое паяльное устройство

    Чтобы изготовить прибор дома, не потребуется специальных глубоких знаний по электротехнике. Этот аппарат собирается из подручных средств, которые зачастую есть у вас дома. Комплектность материалов для сборки зависит от мощности вашего будущего агрегата.

    Если вас устроит небольшой и маломощный, то материалы потребуются такие:

    • обычная шариковая ручка,
    • простейший резистор мощностью 0,5 Ватт и сопротивлением 10 Ом,
    • проволока из меди диаметром 1 мм,
    • стальная леска с сечением не более 0,9 мм,
    • блок питания.

    Необходимо сразу уточнить, что стальная проволока должна быть средней мягкости, то есть способная сохранять приданную ей форму.

    Рассмотрим порядок действий:

    1. Снимается слой краски с резистора (для облегчения снятия можно нагреть).
    2. С одной стороны высверливается отверстие под кончик.
    3. С этой же стороны на край наносится фаска под стальную леску, которая будет размещена на фаске.
    4. Стальной провод сгибается пополам, в месте сгиба делается кольцо. Диаметр кольца, должен быть таким, чтобы обогнуть край резистора.
    5. Из текстолита изготавливается небольшая плата. К одной стороне, которой крепится 2 конца стальной проволоки.
    6. Терморезистор вставляется пазом в кольцо от проволоки. Другой контакт крепится к обратной стороне платы.
    7. Подключаем плату к источнику питания с напряжением не выше 15 вольт.

    Если же необходим более мощный прибор, то достаточно изменить составляющие. Вместо шариковой ручки потребуется пара медных жил, имеющих разное сечение. А также будут нужны показатели более мощного терморезистора: 7 Ватт и сопротивлением 20 Ом. Для рукоятки подойдет текстолит.

    Порядок сборки следующий:

    • в толстом прутке рассверливается отверстие, с возможностью установки в него тонкого,
    • два соединённых между собой прутка устанавливаются в торец резистора (сечение толстого должно быть таким, чтобы он вошел в высверленный торец),
    • к контактам терморезистора крепится сетевой провод,
    • провод пропускается через текстолитовые прокладки, соединённые между собой,
    • в прокладках предварительно протачивается канал под сетевой провод

    Такой прибор можно подключить к прикуривателю или любому блоку питания на 12 вольт.

    Схема сборки импульсного устройства для пайки

    Подобный вариант сборки – это импульсный прибор. Этот тип отличается тем, что его нагрев происходит очень быстро. После включения в сеть кончик нагревается примерно за 5 секунд. Степень его нагрева такая сильная, что им сразу можно плавить олово.

    Необходимые составляющие для сборки такого паяльника в домашних условиях:

    • медный кабель 0,2 см;

    • небольшой рабочий трансформатор;

    • преобразователь от лампы дневного света с мощностью 30–40 Ватт.

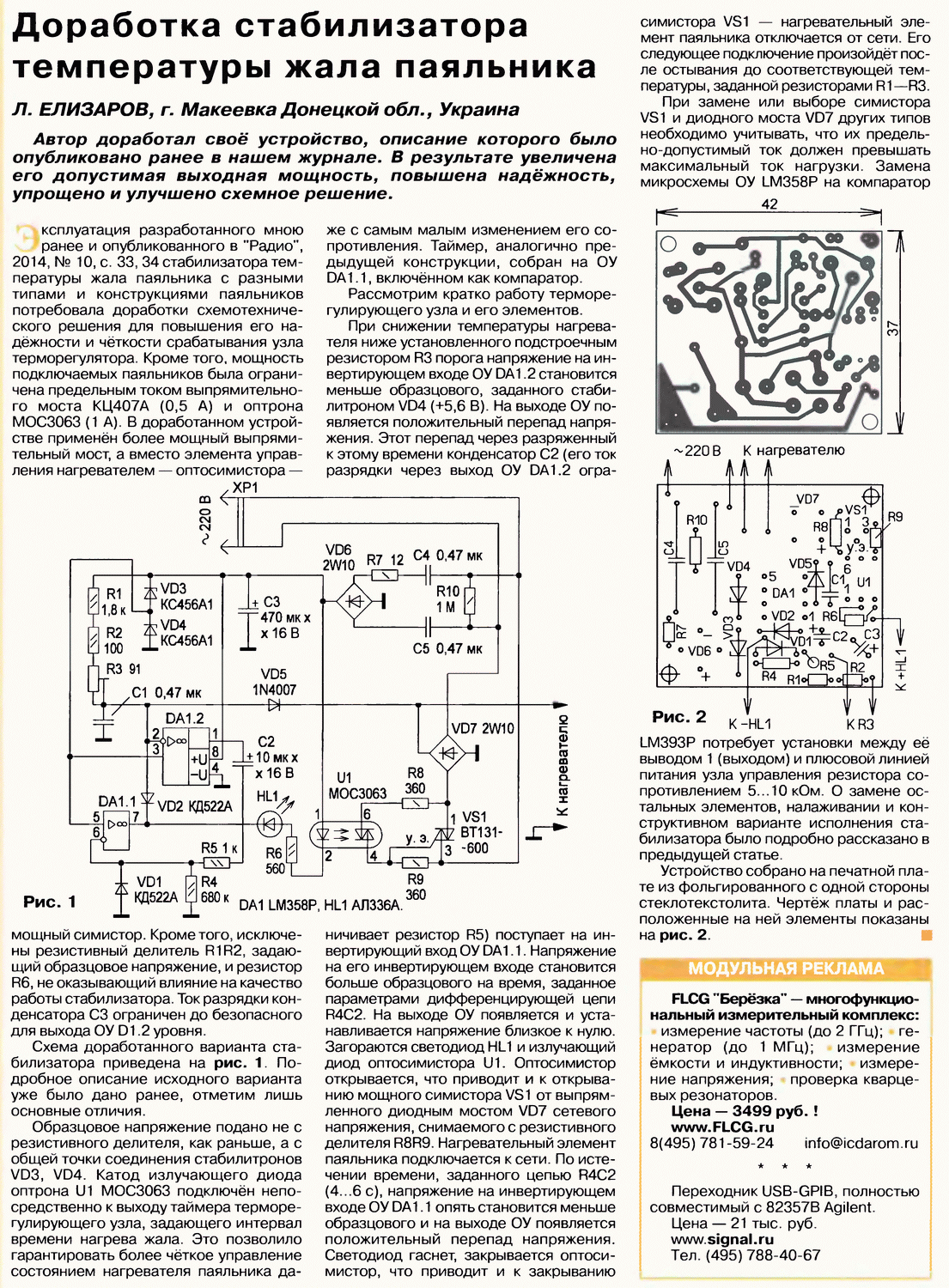

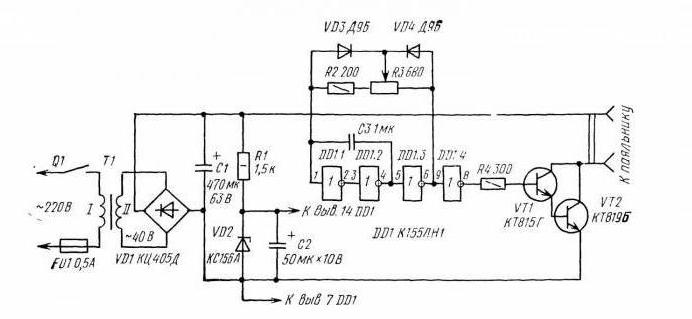

    Сама схема представлена ниже:

    Все, что указано на схеме левее трансформатора TR1, входит в состав преобразователя дневной лампы, поэтому разбирать и переделывать его не потребуется.

    Если трансформатора у вас не оказалось, то изготавливаем его собственноручно. Берем ферритовое кольцо от старого использованного трансформатора. Следует учитывать, что размер кольца должен быть достаточным, чтобы произвести намотку. Производим намотку следующим образом:

    • 100-200 витков из проволоки 0,5 мм
    • виток из проволоки 0,3 см

    Непосредственно к вторичной обмотке закрепляется кончик устройства.

    Жало должно быть толще чем, вторичная обмотка!

    Для корпуса подойдет небольшая пластмассовая коробочка. Следите за тем, чтобы жало не соприкасалось с плавкими элементами.

    Это три самых простых способа, как сделать паяльник своими руками.

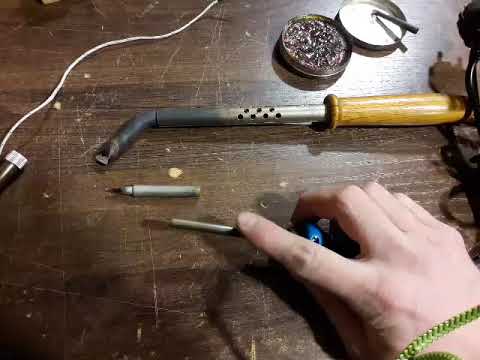

    Как самостоятельно сделать кончик для паяльника

    Материалы для самостоятельного изготовления могут быть разными: металлический, никелевый, керамический с железным жалом или из меди. Благодаря высокой теплопроводности целесообразнее всего использовать аппарат именно с медным наконечником.

    Чтобы изготовить жало для паяльника своими руками, потребуются медные прутки или трубки.

    Формируем заготовку необходимой длины, как правило, это 2,5–5 см. Обтачиваем напильником до состояния карандаша или отвертки. Далее изготавливаем кожух из медной трубки или прутка большего диаметра. Трубка подбирается с учетом сечения жала, чтобы установить рабочую часть в кожух. В прутке же придется вытачивать нужное по диаметру отверстие. В случае плохого сцепления можно нарезать резьбу на детали. Таким образом, мы получаем рабочий наконечник для паяльного устройства.

    Паяльник из керамического резистора С5-35В

    Керамический терморезистор обладает следующими свойствами:

    1. способность выдерживать повышенную температуру;
    2. мощностью от 2 до 160 Ватт;
    3. изготавливается из жаростойкой керамики.

    Эти свойства позволяют применять его как один из основных элементов для изготовления паяльного прибора. Он может использоваться при ремонте автомобиля или других работ в гараже. Главное преимущество в том, что он может питаться от прикуривателя или 12-вольтового аккумулятора.

    С одной стороны высверливаем отверстие под наконечник. С другой стороны наворачиваем резьбу под стопорную гайку. К гайке крепим рукоятку. К контактам резистора подключаем провода для питания от аккумулятора или прикуривателя.

    Такой самодельный паяльник для гаража из резистора С5-35В поможет в мелком электротехническом ремонте и заменит заводской инструмент.

    Таким образом, практически каждый может изготовить аппарат для пайки в домашних условиях. Для этого не обязательно покупать детали в магазинах, достаточно того, что можно найти в гараже, кладовке или на балконе. Если даже каких-то частей нет, то всегда можно заменить их аналогами.

    Жми «Нравится» и получай только лучшие посты в Facebook ↓

    Поделиться на Facebook

    Поделиться в ВК

    Поделиться в ОК

    Поделиться в Twitter

    Поделиться в Google Plus

    схема Беспроводной мини паяльник своими руками от usb

    Паяльник является атрибутом любого радиолюбителя , начиная от профессионала и заканчивая тем , кто только начал . Сегодня в продаже можно найти паяльники или даже паяльные станции любых размеров . Но все они имеют один большой минус – они довольно грубы и у них большое расстояние от конца жала до края ручки . Такие габариты удобны при пайке больших деталей , но при работе с мелкими элементами подобные устройства неудобны , в силу того , что их очень тяжело позиционировать . Просмотрев в сети интернет схемы миниатюрных паяльников , я обнаружил , что многие из них обладают некоторыми недостатки в конструкциях : несменное жало , отсутствие заземления и многое другое . Поэтому решил попробовать создать более модернизированный “помощник ” начинающего радиолюбителя на основе нескольких инструкций . К особенностям нашего будущего паяльника можно отнести : малое расстояние от конца жала до края ручки (~30 –40 мм ), диаметр ручки (~15 мм ), возможность замены жала и нагревательных элементов (запаска ), легкость в изготовлении , при котором не понадобятся какое –либо специальные знания .

    Самодельный миниатюрный низковольтный паяльник – чертеж

    В качестве ручки была использована обычная кисточка , которая была предварительно отшлифована и отлакирована .
    Для хорошего крепления проводов в ручке я использовал такой самодельный узел : в пустотелой заклепке сделал резьбу и вклеил ее в ручку . Здесь с помощью стопорного винта легко можно фиксировать кабель .
    Далее перешел к изготовлению креплений для теплового экрана . Они были изготовлены также из пустотелых заклепок , но уже меньшего диаметра . В них была создана резьба М1 ,6 и приклеены в отверстия ручки .

    Нагревательный элемент был взят из обычного недорогого китайского паяльника , после некоторых манипуляций с размерами , он идеально подошел к нашему устройству .

    Данный элемент имеет мощность 7 Ватт и длину 6 ,5 мм . Питание осуществляется регулируемым БП – от 0 …18 Вольт . При этом температура нагрева может достигнуть 280 градусов
    В заднюю часть ручки была вклеена обычная пружинка , которую можно позаимствовать у обычной шариковой ручки . Данная деталь необходима для защиты силового кабеля от излома .
    Провод заземления и питания продет в кембрик . В основное отверстие вилки , которое предназначено для кабеля , запрессовано гнездо для заземления , а силовые кабели выведены через дополнительно е отверстие .
    Как видно на картинке получившийся самодельный миниатюрный низковольтный паяльник по своим габаритам едва отливается от обычной авторучки .

    Как-то гуляя по просторам Алиэкпресса, увидел на распродаже USB-паяльник. Удивился. Разве может нормальный паяльник питаться от USB, где напряжение питания составляет всего-то 5 Вольт? Но ради любопытства все равно заказал данный экземпляр.

    Удобный маленький паяльник. Отлично лежит в руке.

    Можете присмотреть себе этот паяльник по этой ссылке.

    Весит всего около 20 грамм


    В комплекте идет шнур 1,5 метра с такими разъёмами на концах:


    а также подставочка под сам паяльник


    В сборе всё это выглядит вот так:


    Блок питания USB берите такой блок питания, чтобы он выдавал силу тока не менее 2 Ампер


    Потребление энергии паяльником

    Для того, чтобы узнать потребление энергии USB потребителей, у меня имеется вот такое устройство


    Цепляю паяльник к блоку через это устройство


    При включении паяльника на нем загорается красный светодиод


    Итак, напряжение, которое подается на паяльник, составляет 4,9 Вольта


    Сила тока, которую кушает паяльник, составляет 1,44 Ампера


    Следовательно, потребляемая мощность паяльника составляет: P = IU = 1,44 х 4,9 = 7 Ватт с копейками.

    Проверяем паяльник в работе

    Такой паяльник очень быстро нагревается благодаря своим маленьким габаритам. Несгораемое тонкое никелевое жало будет долго служить вам верой и правдой. В крайнем случае его без проблем можно купить на Алиэспрессе


    Припой плавится на раз и два!


    Ну и конечно, самая фишка: автоматическое выключение. Если не притрагиваться к паяльнику, то через 25 секунд он автоматически выключается! Как только мы захотим взять его в руки, на нем срабатывает бесконтактный сенсор, и паяльник снова готов к бою. Ну честно, не ожидал такого от китайцев.

    Заключение

    Ну что еще можно сказать об этом паяльнике? Паять крупногабаритные детали вряд ли получится, но различную мелочёвку потянет вполне. Можно ли его питать от USB компьютера или ноутбука? Ммм… Ну я втыкал в ноутбук и у меня он нормально работал, но настоятельно не рекомендую этого делать! Все-таки для питания паяльника лучше НЕ использовать USB порты ваших компьютеров. Как вы помните, они предназначаются для других целей. Если купить в придачу к нему Power Bank, то можно паять хоть в чистом поле. Это намного удобнее, чем использовать громоздкий и вонючий газовый паяльник .

    Такой паяльник будет отличным приобретением для юных радиолюбителей, так как многие из них забывают отключать паяльник из розетки, а также в таком USB-паяльнике не “гуляет” напряжение в 220 Вольт, которое само по себе считается небезопасным. Так что, родители, если все-таки хотите купить для вашего чада хороший паяльник, присмотритесь именно к этому USB паяльнику. Его я использую периодически уже месяц. Он показал себя с лучшей стороны. Отзывы в интернете о нем также хорошие. Дальнейшее использование покажет, на что способен этот паяльник по долгожительству;-)

    Иногда бывают ситуации, когда хозяину просто не обойтись без простенького паяльника. Например, нужно многожильный кабель для розетки, или из сгоревшего прибора. В такие моменты приходится или одалживать инструмент, или откладывать дело на неопределенный срок. Ведь не каждому захочется покупать дорогостоящий паяльник или паяльную станцию, если он не является ремонтником. Однако из этой ситуации есть простой выход – самостоятельно собрать небольшой паяльник, он как раз подойдет для мелкой работы. Процесс изготовления не отнимет много времени и сил, зато вы сможете сэкономить некоторую сумму денег и получите бесценный опыт. Далее мы расскажем, как сделать паяльник своими руками в домашних условиях. Вам будут предложены несколько конструкций, и вы сможете выбрать ту, которая подойдет вам больше всего.

    Идея №1 – Используем резистор

    Первая и наиболее простая технология изготовления электрического паяльника своими руками – с использованием мощного резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 Вольт, что позволит питать его от различных источников тока, и даже сделать переносной вариант, питающийся от автомобильного аккумулятора. Для того чтобы самостоятельно изготовить инструмент, Вам понадобятся следующие материалы:

    Чтобы самому сделать паяльник из резистора в домашних условиях, Вы должны выполнить следующие этапы:

    1. В торце толстого медного прута нужно просверлить отверстие и прогнать резьбу под винтик с помощью метчика. Также необходимо вырезать канавку под фиксатор, которым в нашем случае является кольцо пружинки. Сделать это можно с помощью треугольного надфиля или ножовки по металлу.

    2. Со второго торца просверлите отверстие диаметром, как у тонкого прутка, который будет выступать в роли жала мини паяльника.
    3. Все элементы стержня нужно собрать в одно целое, как показано на фото.
    4. Резистор подготавливается для крепления жала паяльника, которое нужно вставить и зафиксировать сзади винтиком с шайбой.
    5. Из текстолитовой или фанерной пластины нужно своими руками сделать удобную рукоятку с посадочным местом под резистор и провод. Для этого с помощью лобзика выпилите две одинаковые половины ручки и проделайте отверстия и углубления под винты и гайки.

    6. К выводам нагревателя необходимо подключить шнур для питания. Его обязательно нужно прикрутить на винты, чтобы контакт был надежным.
    7. Готовый самодельный паяльник скручивается и проверяется.

    Обращаем Ваше внимание на то, что таким портативным пистолетом можно запросто паять микросхемы и даже своими руками. Работать он может не только от блока питания, но и от аккумулятора. На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, это также очень удобно!

    Обратите внимание, что при первом включении все паяльники могут некоторое время дымить и вонять. Это нормально для любой модели, так как выгорают некоторые элементы лакокрасочного покрытия. Впоследствии это прекратится.

    Видео инструкция по изготовлению простейшего электроприбора

    Идея №2 – Вторая жизнь шариковой ручке

    Есть еще одна необычная, но в то же время простая идея того, как сделать паяльник своими руками из подручных материалов для пайки мелких деталей или smd компонентов. В этом случае нам опять-таки пригодится , но теперь уже не ПЭВ (как в прошлом варианте), а МЛТ, мощностью от 0,5 до 2 Ватт.

    Итак, для начала Вы должны подготовить следующие материалы:

    • Шариковая ручка простейшей конструкции.
    • Резистор с характеристиками: сопротивление 10 Ом, мощность 0.5 Вт.
    • Двухсторонний текстолит.
    • Медная проволока диаметром 1 мм, ее можно смотать со старого дросселя или купить в магазине электрики одножильный медный провод в изоляции и аккуратно снять ее канцелярским ножом
    • Стальная или медная проволока диаметром не более 0,8 мм.
    • Провода для подключения к сети.

    Сделать паяльник из ручки в домашних условиях довольно просто, нужно всего лишь выполнить следующие этапы:

    1. Снять слой краски с поверхности резистора. Эту операцию можно провести с помощью шкурки, надфиля или напильника, в крайнем случае, ножа. Главное не перестараться, чтобы не повредить резистор. Если краска плохо снимается, подключите изделие к регулируемому источнику питания и немного нагрейте.
    2. Из бочонка выходит 2 проволоки, одну из них срежьте и просверлите в этом месте отверстие под медную проволоку (диаметр 1 мм). Чтобы проволока не соприкасалась с чашечкой (этого нужно обязательно избежать), сделайте раззенковку более толстым сверлом, как показано на фото ниже. Помимо этого нужно сделать небольшой пропил для проволоки прямо на чашечке резистора. В этом вам опять поможет треугольный надфиль.
    3. Выгните стальную проволоку по форме ручки с креплением в виде кольца, диаметром, как у выпила на чашечке. Если у вас медная проволока, то необходимо зажать чашку в ней и сделать закрутку с помощью пассатижей, чтобы контакт был надежным, но не перестарайтесь, иначе вы помнете корпус. Помните, что проволока должна быть без лаковой изоляции.
    4. Аккуратно из двухстороннего текстолита выпилите плату своими руками, точно такую же, как показано в примере на фотографии. Необязательно покупать именно новый лист текстолита. Можно лобзиком выпилить подходящий кусок из любой ненужной двусторонней платы. Или вообще обойтись без нее: скрутить проволоку с проводами, и присоединить их к ручке с помощью суперклея. Главное нужно обратить внимание, чтобы расстояние между нагревательным элементом и ручкой было больше 5 см, иначе пластик может расплавиться.

    5. Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей.
    6. Остается установить тонкое жало в посадочное место. Чтобы медная проволока не прожгла резистор, нужно сделать защитный слой из кусочка слюды либо керамики между задней стенкой и жалом.
    7. Последнее, что нужно сделать – это подключить самоделку к блоку питания на 1 А и напряжение не более 15 Вольт с помощью проводов.

    Вот и вся технология создания самодельного мини паяльника в домашних условиях. Как Вы видите, ничего сложного в изготовлении этого инструмента нет, и вы легко с этим справитесь, а все материалы можно найти у себя дома, разобрав старую технику или поискав их в закромах.

    Как сделать более сложную модель мини паяльника в домашних условиях?

    Видеообзор устройства с нихромовой проволокой, работающего от 12 Вольт

    Идея №3 – Мощная импульсная модель

    Этот вариант подойдет для тех, кто уже более-менее знаком с радиотехникой и умеет читать соответствующие схемы. Мастер-класс по изготовлению самодельного импульсного паяльника будет предоставлен по примеру данной схемы:

    Преимущество данного инструмента в том, что жало нагревается уже через 5 секунд после включения питания, при этом нагретым стержнем можно будет запросто расплавлять олово. В то же время сделать его можно из импульсного блока питания от лампы дневного света, немного усовершенствовав плату в домашних условиях.

    Как и в предыдущих примерах, сначала рассмотрим материалы, из которых можно сделать паяльник своими руками в домашних условиях. Перед сборкой Вы должны подготовить следующие подручные средства:


    Все, что Вам необходимо – подключить жало к вторичной обмотке, которая, по сути, и так является его частью. После этого один из выводов балласта необходимо подсоединить к первично обмотке трансформатора и закрепить все элементы схемы в надежном корпусе, который убережет вас от случайного поражения электрическим током, так как в схеме присутствует опасное для жизни напряжение 220 вольт!

    Принцип работы этой конструкции заключается в том, что балласт от лампы создает переменное напряжение, которое подается на первичную обмотку трансформатора и понижается до низких значений, при этом ток повышается во много раз. Один виток, который и является, по сути, жалом паяльника выступает в роли резистора, на котором рассеивается тепло. При нажатии на кнопку, ток подается на схему, и происходит быстрый нагрев, после того как кнопка отпущена, жало быстро остывает, что очень удобно, так как не нужно долго ждать нагрева и остывания инструмента.


    Такой инструмент, как паяльник, является незаменимым для радиолюбителей, а вот далекие от электронной техники и компонентов люди не считают его вещью первой необходимости. Иногда случаются ситуации, исправить которые можно лишь при помощи этого инструмента, а если его нет, то что делать? Если проблема носит разовый характер, то нет необходимости идти в ближайший магазин и приобретать дорогое изделие. Можно приложить немного усилий и при помощи нехитрых комплектующих собрать самодельный паяльник. Существует масса вариантов сборки этого приспособления – рассмотрим некоторые из них.

    Аппарат из резистора

    Это очень простое, но необычайно надежное устройство. В домашних условиях его можно применять по-разному. В зависимости от конструкции и мощности им можно паять микроэлектронику вплоть до ноутбуков. Большой прибор позволяет даже запаять бак или любое другое крупное изделие. Рассмотрим, как сделать паяльник своими руками.

    Схема интересна тем, что в качестве нагревателя применяют резистор, подходящий по мощности. Это может быть ПЭ или же ПЭВ. Запитывается нагреватель от бытовой сети. Эти гасящие сопротивления дают возможность решать различные по масштабу задачи.

    Проводим расчеты

    Прежде чем перейти к сборке, следует выполнить некоторые вычисления. Так, для изготовления устройств с из резисторов достаточно вспомнить закон Ома из школьного курса физики и формулу мощности.

    К примеру, у вас имеется подходящая деталь типа ПЭВЗО номиналом 100 Ом. Вы собрались на ее основе создать инструмент для использования в бытовых электрических сетях. С помощью формы вы легко посчитаете параметры. Так, при токе 2,2 А самодельный паяльник будет потреблять 484 Вт мощности. Это очень много. Поэтому при помощи гасящих сопротивление элементов нужно снизить ток в четыре раза. После этого показатель уменьшится до 0,55 А. Напряжение на нашем резисторе будет в пределах 55 В, а в домашней сети – 220 В. Номинал гасящего сопротивления должен быть 300 Ом. В качестве этого элемента подойдет конденсатор под напряжение до 300 В. Его емкость должна быть 10 мкФ.

    Паяльник 220В: сборка

    Возможно, клей и ухудшит немного отдачу тепла, однако он будет демпфировать систему из стержня и нагревательной спирали. Это позволит предохранить керамическое основание резистора от возможных трещин.

    Еще слой клея защитит от люфта в этом важном узле. Жилы проводов будут выведены наружу через отверстие в трубке-прутке. Эта схема поможет вам понять, как сделать паяльник надежным, эффективным и недорогим, а также безопасным.

    Чтобы не было неприятностей, лучше усилить изоляцию там, где жилы будут подключены к нагревателю. Для этого подойдет асбестовая нить, а также втулка из керамики на корпусе. Дополнительно можно применить эластичную резину в том месте, где электрический шнур войдет в ручку.

    Вот так очень просто сделать паяльник своими руками. Мощность его может меняться. Для этого требуется просто заменить конденсатор в цепи.

    Мини-паяльник

    Это еще одна простая схема. Таким инструментом можно работать с различными миниатюрными устройствами или деталями. С ним вы без труда сможете демонтировать и запаивать маленькие радиодетали и микроконтроллеры. Материалы для создания этого изделия есть у каждого мастера. Вы узнаете, как сделать паяльник, а затем сможете его без труда собрать из подручных материалов. Питание будет обеспечиваться от бытового трансформатора – подойдет любой от кадровой развертки старого телевизора. В качестве жала используется кусок 1,5-мм проволоки из меди. Отрезок 30 мм просто вставляется в нагревательный элемент.

    Изготавливаем трубку-основание

    Это будет не просто трубка, а основание нагревательного элемента. Ее можно свернуть из медной фольги. Затем она покрывается тонким слоем специального электроизоляционного состава. Состав этот также очень просто и легко изготовить. Достаточно смешать тальк и силикатный клей, смазать трубку и высушить ее над газом.

    Делаем нагреватель

    Чтобы наш паяльник, своими руками сделанный, мог достойно выполнять свои функции, для него нужно намотать нагреватель. Делать это будем из куска нихромовой проволоки. Для решения задачи возьмем 350 мм материала толщиной 0,2 мм и намотаем на подготовленную трубку. Когда вы будете наматывать проволоку, укладывайте витки очень плотно друг к другу. Не забудьте оставить прямые концы-выводы. После намотки смажьте спираль смесью талька и клея и дайте ей высохнуть до полного запекания.

    Завершаем проект

    Третий этап представляет собой дополнительную изоляцию и монтаж нагревателя в жестяной корпус.

    Работу эту нужно выполнять очень аккуратно. Концы которые выходят из нашего нагревателя, стоит также обработать изоляционным материалом. Кроме того, обработайте смесью все полости, которые могли возникнуть от недостатка аккуратности.

    Технологический процесс изготовления этого инструмента предусматривает защиту выводов нагревателя термостойким изоляционным материалом и протягивание шнура через отверстие в ручке паяльника. Прикрутите концы провода питания к выводам нагревателя, затем все тщательно заизолируйте.

    Осталось запаковать нагревательный элемент в корпус из жести, а затем ровно посадить его на место.

    Теперь можно пользоваться этим изделием. Если вы все сделали правильно, получится отличный паяльник, своими руками собранный. С его помощью вы сможете спаять много интересных схем.

    Миниатюрная конструкция из непроволочного резистора

    Этот инструмент подойдет для мелкой работы. С ним очень удобно паять различные микросхемы, SMD-детали. Схема изделия проста, со сборкой не будет никаких сложностей.

    Нам понадобится резистор типа МЛТ от 8 до 12 Ом. Мощность рассеивания должна быть до 0,75 Вт. Также подберите подходящий корпус от автоматической ручки, медный провод сечением 1 мм, кусок стальной проволоки толщиной 0,75 мм, кусок текстолита, провод с термостойкой изоляцией.

    Прежде чем собирать этот паяльник своими руками, счистите краску с корпуса резистора.

    Это легко делается при помощи ножа либо жидкости с ацетоном. Теперь можете смело отрезать один из выводов резистора. Там, где был выполнен срез, высверлите отверстие, а затем обработайте его зенкером. Там будет монтироваться жало.

    В самом начале диаметр отверстия может быть равен 1 мм. После его обработки зенкером жало не должно соприкасаться с чашкой. Оно должно находится в корпусе резистора. С внешней стороны чашки изготовьте специальную канавку. На ней будет держаться токоотвод, который также станет удерживать нагреватель.

    Теперь делаем плату. Она будет состоять из трех небольших частей.

    С широкой стороны подсоедините к ней токоотвод из стали, в средней части будет закреплен корпус от ручки. На узкой части устанавливается второй оставшийся вывод резистора.

    Прежде чем начать работать с этим инструментом, оберните жало тонким слоем изоляционного материала. Вот так просто и легко вы получили маломощный мини-паяльник 40 Вт.

    Естественно, для профессионалов сегодня предлагаются серьезные и термовоздушные фены, но эти устройства очень дорогие и доступны лишь для мастеров из сервисных центров по ремонту компьютеров, ноутбуков и мобильных устройств. Домашнему мастеру это оборудование малодоступно ввиду своей стоимости. Надеемся, эта статья подскажет, как сделать паяльник своими руками быстро и просто.

    Самодельный паяльник на 220 В: материалы и принцип сборки

    Можно ли из сподручных средств и материалов изготовить самодельный паяльник на 220 В своими руками? Согласитесь, не каждый готов выложить энную сумму денег, чтобы купить дорогостоящий прибор, необходимый для проведения несложных работ в бытовых условиях.  Для женщин паяльник это пустой звук, ровным счётом ничего не значащий, но для мужчины, у которого есть руки и желание в работе изготовленный паяльник своими руками 220 В станет незаменимой вещью в доме, где будут исправлены электроприборы, качественно будут работать электроинструменты и пр.

    Самодельный паяльник на 220 В

    Принципиальная схема устройства

    Прибор не имеет сложных конструкций и технических деталей. Принципиальная схема достаточно понятная и вы можете без проблем  собрать мощный паяльник своими руками. Комплектационная часть прибора включает в себя:

    • Стержень из медного материала.
    • Металлический кожух.
    • Трубка из металла.
    • Нагревательный компонент.
    • Изолирующая рукоятка.
    • Вилка.
    • Провод (электропитающий элемент).

    Низковольтный паяльник

    Что понадобится для изготовления самодельного паяльника на 220 Вольт?  Мы рекомендуем в целях электробезопасности изготовить низковольтный паяльник на 12-14 Вольт, хотя принцип сборки не отличается по принципиальным характеристикам. Для работы вам понадобятся следующие материалы, инструменты:

    • Аккумуляторная батарея Li-Ion можно использовать старые аккумуляторные батареи от ноутбука или шуруповерта.
    • Небольшой отрезок медного провода, желательно диаметром до 2 мм. Длина не более 6 см, этот отрезок понадобится нам в качестве намотки спирали.
    • Трубки из термостойкого стекловолокна. Диаметр трубок предпочтительнее 3,8 мм и 1 мм.  Такая трубка предназначена в качестве кожуха под металлический корпус для нагревательного компонента. Как вариант, можно использовать изоляционный материал неработающего электрочайника.
    • Проволока нихромовая, рекомендуется взять провод диаметром в 0,3 мм. Посмотрите материал в старых, вышедших из строя фена, предназначенного для сушки волос. Вот длину такой проволоки будем подбирать опытным путём, учитывая все основные конструкционные мощности устройства, в том числе аккумуляторной батарее, если вы ее планируете устанавливать на паяльнике вместо электрического провода.
    • Небольшой отрезок от телескопической антенны диаметром в 4 мм, длина такой детали около 3 см.
    • Для жала берём небольшой отрезок медной проволоки одножильного типа. Диаметр лучше всего взять из расчёта 3,8 мм.
    • Провод, предназначенный для подключения источника питания к паяльнику.
    • Для ручки подбираем деревянную или пластмассовую трубу с хорошими характеристиками Электроизоляция.

    В принципе, это основой набор материалов, предназначенные для того, чтобы приступить к выполнению задачи как сделать паяльник своими руками.

    Порядок действия при сборке

    Теперь мы приступаем к ответственному моменту сборки:

    • Изготавливаем нагревательный компонент для паяльника. Аккуратно наматываем на наш отрезок определённую длину нихромовой проволоки. Подбор длины осуществляется опытным путём, главное, нужно добиться наматывания спирали для того, чтобы мы могли обеспечить максимальную рабочую температуру в пределах 350-450 С.
    • Берём тот же отрезок одножильного медного провода и аккуратно на него надеваем трубочку из термостойкого материала. Далее наматываем на трубку по спирали готовую длину отрезка спирали из нихромовой нити.
    • Рассматриваем кончики спирали. На неё необходимо также навесить еще более тонкие трубочки. Всю готовую конструкцию помещаем внутрь более толстой готовой трубы.   Обязательно вынимаем медный провод, чтобы он был в свободном положении.
    • Нагревательный компонент практически полностью готов. Теперь остаётся только вставить внутрь нашей медной трубки от заранее подготовленного отрезка от антенны. Всю готовую конструкцию помещаем в наше жало.  Для прочности и целостности конструкции жало необходимо закрепить саморезами.
    • Теперь наш прибор практически готов. Остаётся только подсоединить к заранее подготовленным концам питающий шнур. Аккуратно вставляем всю конструкцию в заранее подготовленную ручку.

    Важно! Помните, прежде чем решить задачу как собрать паяльник на 220 Вольт, между рабочей ручкой и компонентом отрезка от антенны необходимо поместить какой-нибудь негорючий и невоспламеняющийся материал, ЗМП в данном случае может стать отличным изолирующим компонентом для паяльника.

    Этот вариант идеально подходит для тех, кто не желает тратиться на покупку материалов. Обратите внимание в вашем доме на ненужные детали, которые вполне подойдут для изготовления собственными силами электроинструмента для пайки деталей.

    Паяльник из резистора: основные азы изготовления

    Существует дополнительный способ изготовления прибора для пайки, это самодельный паяльник из резистора.  В качестве резистора используем детали серийного мощности типа ПЭ или аналоговой ПЭВ. Резисторы способны гасить режимы сопротивления, без которых невозможно обойтись в процессе эксплуатации. Можно также использовать резистор серии МЛТ-05. Такой резистор имеет приемлемое сопротивление в 5-10 Ом, необходимые для нашего паяльника.

    Паяльник из резистора

    Процесс работы по сборке имеет идентичные операции, как и для изготовления прибора, имеющий аккумуляторную батарею.  При помощи обычного медицинского скальпеля, а также тонкой наждачной бумаги, удаляем краску с резистора. После этого производим подключение резистора к нашему источнику питания.  Далее производим тщательную очистку одной из ноги резистора, второю ногу нам придётся использовать в качестве токоведущей части и крепёжного компонента. Далее, в том месте, где была удалена нога, проделываем небольшое отверстие диаметром в 1 мм. Этот процесс потребуется для установки жала в конструкцию паяльника.  Теперь необходимо при помощи электроинструмента раззенковать отверстие большего диаметра. Это необходимо для того, чтобы жало в процессе работы не соприкасалось с чашечкой. Берём надфиль и при помощи инструмента делаем дополнительный пропил, причём идеально круглой формы для осуществления элемента токовода на рабочую глубину на 2\3 от основной толщины.

    Непосредственно токовод можно изготовить из специально подготовленной и хорошо лудящейся  пружинки, но при этом конструкционные колечки должны очень хорошо надеваться на конструкцию чашки. Теперь необходимо изготовить  плату. В качестве материала необходимо использовать текстолит.  Сама плата должна иметь широкую основу для осуществления припаивания непосредственной части токовода, а также для рассеивания тепла; средняя часть платы будет предназначена для ручки, за которую будем держать паяльник; самая узкая сторона платы предназначена для крепления проводов, а также конструкции кембрика.

    Приступаем к сборке

    На токовод одеваем предусмотренные колечки для чашечек, припаиваем к основной плате.  Крепим жало, но необходимо его заизолировать при помощи слюды или керамики, это необходимо для ограничения доступа тока.  В конце работы к плате припаиваем провода,  можно использовать из серии МГТФ,  В качестве детального источника обеспечения питания используем блоки из серии БП1А, 0-15В. Паяльник готов, можно приступать к работе.

    Перед началом работы, рекомендуется протестировать прибор, и только после этого использовать по прямому назначению.

    Направляющая для самодельного паяльника

    Паяльник необходим, когда нужно собрать электрическую цепь. Это потому, что он позволяет прикрепить компонент к плате, образуя соединение. Вы также можете использовать его для других целей, при этом для каждого приложения требуется определенная температура. Эти электрические инструменты содержат уникальную смесь добавок, которая способствует сцеплению. Кроме того, сегодня на рынке существует три различных типа паяльников. В WellPCB мы стремимся направить вас на правильный путь. Прочитав эту статью, вы лучше поймете возможности паяльника. Итак, приступим!

    Паяльник своими руками– Что такое паяльник?

    (Паяльник)

    Портативный паяльник позволяет любому, кто разрабатывает проект, соединить вместе две различные металлические детали. Это происходит с помощью наконечника припоя с электронным подогревом, что позволяет осуществлять соединение в процессе плавления припоя. Мягкий припой содержит наполнители из металлических сплавов, которые плавятся при температуре ниже 400 °C. Кроме того, существуют три основных типа пайки: припой на основе свинца, припой без содержания свинца и припой с флюсовым сердечником.

    Эти компактные, легко управляемые и доступные по цене инструменты представляют собой полезные приложения для создания ювелирных украшений, электроники, домашних проектов, ремонта автомобилей и т. д. Эксперты по электронике или случайные любители обычно используют эти устройства для интеграции электронного компонента в печатную плату.

    Самодельный паяльник– Как работает паяльник?

    (Жало для паяльника)

    Паяльники имеют изолированную ручку и жало, электрически нагреваемое до 430°C. Процесс нагрева происходит при протекании электрического тока через шнур питания или батареи резистивного нагревательного элемента. Затем припой плавится, позволяя ему течь через наконечник. Оттуда он остывает, склеивая две заготовки вместе. Например, это может привязать электронный компонент к печатной плате. Вы также можете удалить припой с помощью фитиля. Некоторые могут работать от источника питания. Если вы хотите увеличить время пайки, убедитесь, что батарея имеет большую емкость.

    Как использовать инструмент для пайки

    (Очень высокая температура способствует склеиванию)

    Во-первых, вам потребуется правильное значение температуры для вашего проекта. В конечном счете, это зависит от двух показателей: компонентов соединения и типа припоя. Мы рекомендуем применять температуру, которая не повредит материалы в результате горения. Например, если в проекте указана температура 190 °C, вы должны установить утюг на 190 °C.

    (Нанесение припоя на компоненты)

    Когда утюг нагреется до этой температуры, держите его в одной руке, а припой в другой. Затем поместите утюг между областями, где будут соединяться оба компонента. Это нагреет детали, а не припой. После этого сделайте так, чтобы припой касался каждого нагретого компонента в зазорах, где они будут соединяться друг с другом. Как только они нагреются до соответствующей температуры, припой расплавится и потечет в зазоры. Затем нанесите припой на каждую деталь, пока не расплавится нужное количество.

    Вам нужно дать паяному соединению остыть. Затем убедитесь, что он закреплен на месте, осторожно покачивая компонент, чтобы обеспечить прочное соединение. Приличное паяное соединение обеспечит блестящие, однородные и гладкие качества.

    Самодельный паяльник– Как сделать простой паяльник

    Для создания портативного паяльника вам потребуются следующие компоненты: – 1x

  • Нихромовая проволока 32 AWG – 1x
  • Термостойкие кабельные наконечники – 1x
  • Свинцово-кислотный аккумулятор постоянного тока 12 В/7 Ач – 1x
  • Электродрель 4 мм – 1x
  • Кнопочный переключатель – 1x0 9 Деревянная ручка 1x
  • Напильник – 1x
  • Зажимы типа «крокодил» с выводами – 2x
  • Суперклей – 1x

    • Шаг первый:

    Сначала отшлифуйте 8-миллиметровый наконечник из цельного медного стержня, пока он не примет просверленную цилиндрическую форму. Затем возьмите термостойкие проволочные гильзы и оберните их вокруг 1/3 медного стержня. Убедитесь, что вы оставили конец сверла открытым.

    Шаг второй:

    (Используйте дрель, чтобы сделать отверстие)

    Затем возьмите кусок цилиндрического дерева и просверлите в середине отверстие размером 8 мм и глубиной 2 см. Плоскогубцами надежно поместите медный стержень в просверленное отверстие.

    Шаг третий:

    (изображение, показывающее провода)

    Наденьте 35-сантиметровый кусок нихромовой проволоки на термостойкие гильзы. Используйте сплошную медную проволоку толщиной 1 мм, чтобы соединить каждый конец вместе.

    Шаг четвертый:

    Затем прикрепите положительный вывод выключателя к положительному концу зажима аккумулятора. Между тем, отрицательная клемма переключателя соединяется с медным проводом. С помощью суперклея приклейте кнопку включения/выключения к ручке.

    Шаг пятый:

    Привяжите отрицательный конец зажима аккумулятора к противоположному концу медного провода.

    Шаг шестой:

    (Изображение батареи)

    Прикрепите зажимы типа «крокодил» к свинцово-кислотной батарее постоянного тока 12 В и нажмите кнопку переключателя, чтобы активировать цепь. Жало паяльника будет дымиться первые несколько раз, это нормальный процесс. Это происходит из-за обжигающего эффекта медной эмали. Подождите одну минуту, пока информация остынет, затем оберните припой поверх наконечника.

    Шаг седьмой:

    Наконец, проверьте работу паяльника.

    Самодельный паяльник. Принцип работы:

    После включения цепи температура нихромовой катушки повысится. Поскольку они образуют оксид хрома, нихромовая проволока может выдерживать чрезвычайно высокие температуры без повреждений. Затем медная проволока вызывает интенсивное тепло, достигающее 430°C, и становится теплопроводным. По сути, это устанавливает необходимую температуру жала паяльника.

    Резюме

    В целом, паяльная станция обеспечивает одно основное преимущество: соединение компонентов на печатной плате. Такое устройство работает за счет электрического тока, заставляя его нагреваться до высоких температур. После этого пользователь может нанести припой на компоненты, которые он хочет соединить вместе. В целом, он бывает трех различных типов: припой на основе свинца, припой без содержания свинца и припой с флюсовым сердечником. Каждый из них обладает различными функциями благодаря своему уникальному дизайну. Таким образом, паяльник идеально подходит для многих приложений, таких как изготовление ювелирных изделий, соединение компонентов и домашние проекты.

    Есть вопросы по паяльнику? Не стесняйтесь связаться с нами!

    Паяльник своими руками | Хакадей

    7 июля 2017 г. Эллиот Уильямс

    Все наши комментаторы хорошо отзывались о карандаше-паяльнике TS100 с открытым исходным кодом: вроде «он хорошо паяет». Но у всех нас есть паяльники, которые хорошо паяют. Какую возможную дополнительную ценность дает прошивка с открытым исходным кодом для паяльника? [Йорик] ответил нам на этот вопрос — он может играть в тетрис. (Видео встроено ниже.)

    Хотя это круто и все такое, только когда мы прочитали README на GitHub, нас поразила самая забавная часть этого хака. Каждый раз, когда вы проигрываете игру, температура острия утюга повышается на 10 градусов. Тетрис для мазохистов? Задатки каких-то ужасных ставок в баре? Мы просто рады, что это с открытым исходным кодом, потому что мы не так хороши, и это будет слишком жарко, чтобы справляться быстро.

    Мы еще не пробовали TS100, но этот лайфхак чуть ли не подталкивает нас к импульсивным покупкам. Есть альтернативные версии прошивки, например, если вам просто не нравится шрифт. А теперь тетрис. Станет ли это новой популярной игровой платформой, которую вы так долго ждали? Дайте нам знать об этом в комментариях.

    Читать далее «Тетрис на паяльнике» →

    Posted in hardwareTagged паяльник своими руками, драйвер паяльника с открытым исходным кодом, паяльник, тетрис, ts100

    1 июня 2017 г., Джек Лейдлоу

    [Касян ТВ] показывает нам, как сделать очень простой индукционный паяльник своими руками в комплекте с паяльным жалом.

    Довольно крутой проект. Большинство из нас привыкли к керамическим нагревательным элементам с регулируемой температурой, но есть и другие способы нагреть эти утюги до нужной температуры. Используя обрезки старых, предположительно сломанных, паяльников и несколько кусков меди и железа вместе с термопарой для контроля температуры, [Касян Т.В.] умудряется собрать паяльник с индукционным нагревом. Для изоляции катушки от железа используют каптоновую ленту. Далее в видео показано, как сделать свой собственный индукционный утюг, хотя отсутствует блок питания. Мы уверены, что быстрый поиск модуля индукционного нагревателя на eBay должен найти что-то подходящее для питания утюга, или вы можете просто подождать и посмотреть их следующее видео, в котором речь пойдет об источниках питания. Наконечники для пайки просто сделаны из толстой медной проволоки, имеющей правильную форму.

    Использование такого паяльника имеет свои преимущества, например, он довольно прочный и выдержит один или два удара. Мы обеспокоены тем, что магниточувствительные детали могут быть недовольны, и утюг может разрушить то, что вы пытаетесь построить. . В любом случае, мы разместили видео под разрывом, так что посмотрите.

    На протяжении многих лет компания Hackaday выпускала несколько различных паяльников для самостоятельной сборки и довольно крутые паяльные станции для самостоятельной пайки. Какой паяльник вы предпочитаете и почему?

    Читать далее «Индукционный паяльник своими руками» →

    Опубликовано в инструкции, Взломы инструментовпомеченный самодельный паяльник, самодельный инструмент, индукционный нагреватель, индукционный нагрев, паяльник, паяльник

    17 мая 2017 г. Стивен Дюфрен

    Припаяв один конец провода к выключателю, вы переходите к следующему шагу своего хака, припаивая другой конец провода к более чувствительному к температуре контакту 11 на видеочипе 6847. Вы устанавливаете целевую температуру паяльной ручки на что-то более низкое. Вы размещаете конец луженой проволоки именно так, удерживая припой между безымянным и мизинцем той же руки. Вы пристально смотрите на булавку, пока еще не знаете, какая она. К счастью, у этого паяльного пера есть дисплей в ручке, достаточно близко, чтобы вы могли быстро взглянуть на него и увидеть, что целевая температура достигнута. Припаиваешь провод на место.

    Предыдущий хак я сделал еще в 1982 году на своем цветном компьютере TRS-80, но, увы, в ручке паяльной ручки не было дисплея. Я был слишком рано для милой ручки для пайки, которую делает [vlk], и принял участие в Hackaday Prize 2017 года. Он питается от батареи LiPo и может нагреваться от 25 до 400 ℃ за 5 секунд. Рукоятка содержит электронику, в том числе STM32F031, и мы впечатлены тем, насколько маленьким ему удалось все это уместить. Две кнопки обеспечивают управление, а OLED-дисплей одновременно показывает то, что выглядит как две заданные температуры, текущую температуру, напряжение, уровень заряда батареи и состояние. И если вы хотите сделать свой собственный, его страница даже включает схемы. Посмотрите, как легко им пользоваться, в видеороликах ниже перерыва.

    В то время как паяльная ручка [vlk] обладает точностью и простотой использования, которые вам нужны, проверьте, возможно, самый простой подход к контролю температуры паяльника, который мы видели здесь. Или вы можете выбрать что-то среднее, этот, который также питается от батарей LiPo, но имеет дисплей в небольшой коробке, вырезанной лазером.

    Читать далее «Приз Hackaday: OLED-дисплеи для жал» →

    Posted in Премия Hackaday, Взломы инструментовTagged Премия Hackaday 2017, паяльник своими руками, портативный припой, припой

    7 декабря 2016 г., автор Анул Махидхария

    На дворе 2016 год, и сейчас почти каждый хакер балуется с компонентами SMD, в отличие от прошлого. Это означает вложение средств, по крайней мере, в некоторые специализированные инструменты и оборудование, чтобы облегчить работу. Одним из удобных инструментов является пинцет для пайки SMD, который полезен не только для ручной пайки деталей, но и для их быстрого выпаивания без повреждения детали или платы. Часто, особенно при ремонте вещей, использование термофена может оказаться сложной задачей, если вы хотите удалить только одну крошечную деталь.

    [adria.junyent-ferre] взял пару дешевых USB-паяльников за 5 фунтов стерлингов и превратил их в изящную пару паяльных пинцетов для поверхностного монтажа. Два утюга соединены вместе с помощью простой детали, напечатанной на 3D-принтере. [adria] прошла через пару итераций, поэтому окончательная версия должна работать достаточно хорошо. Видео после перерыва показывает, как он быстро последовательно выпаивает кучу резисторов 0805 SMD.

    Ранее в этом году мы разместили разбор [BigClive] этих 8-ваттных USB-паяльников, которые оказались на удивление способными, и это побудило [adria] заказать пару, чтобы опробовать их.

    Деталь, напечатанная на 3D-принтере, моделируется в SolveSpace — программе параметрического 2D- и 3D-САПР, о которой мы недавно писали в блоге. Читать далее «Превратить дешевый USB-паяльник в пинцет» →

    Posted in Инструментальные хакиTagged 3D-печать, распайка, самодельный паяльник, smd, smd пинцет, пайка, пинцет

    11 октября 2015 г. Джеймс Хобсон

    Паяльные станции, пожалуй, один из самых важных инструментов в арсенале хакера. Проблема в том, что хорошие инструменты стоят дорого, и иногда единственная разница между тем, чтобы хорошо паять, и тем, кто делает это отлично, заключается в качестве инструмента, который вы используете! Вот почему [Альберт] и [Маттиас] решили сделать своего собственного самодельного клона Веллера.

    Поскольку самая важная часть паяльника — это хорошее жало, они используют иглу от Weller — им просто нужно уметь ею управлять. Они разработали 3D-печатный корпус (исходные файлы здесь) для небольшого 1,8-дюймового ЖК-экрана, платы Arduino Pro Mini и экрана MOSFET, а также выбранного ими источника питания 12 В 8 А. Регуляторов всего два — вкл/выкл и потенциометр для регулировки температуры.

    Читать далее «Самодельная паяльная станция лучше» →

    Опубликовано в Взломы для 3d принтеров, Взломы Arduino, Взломы инструментовпомеченный самодельный паяльник, самодельная паяльная станция, паяльник

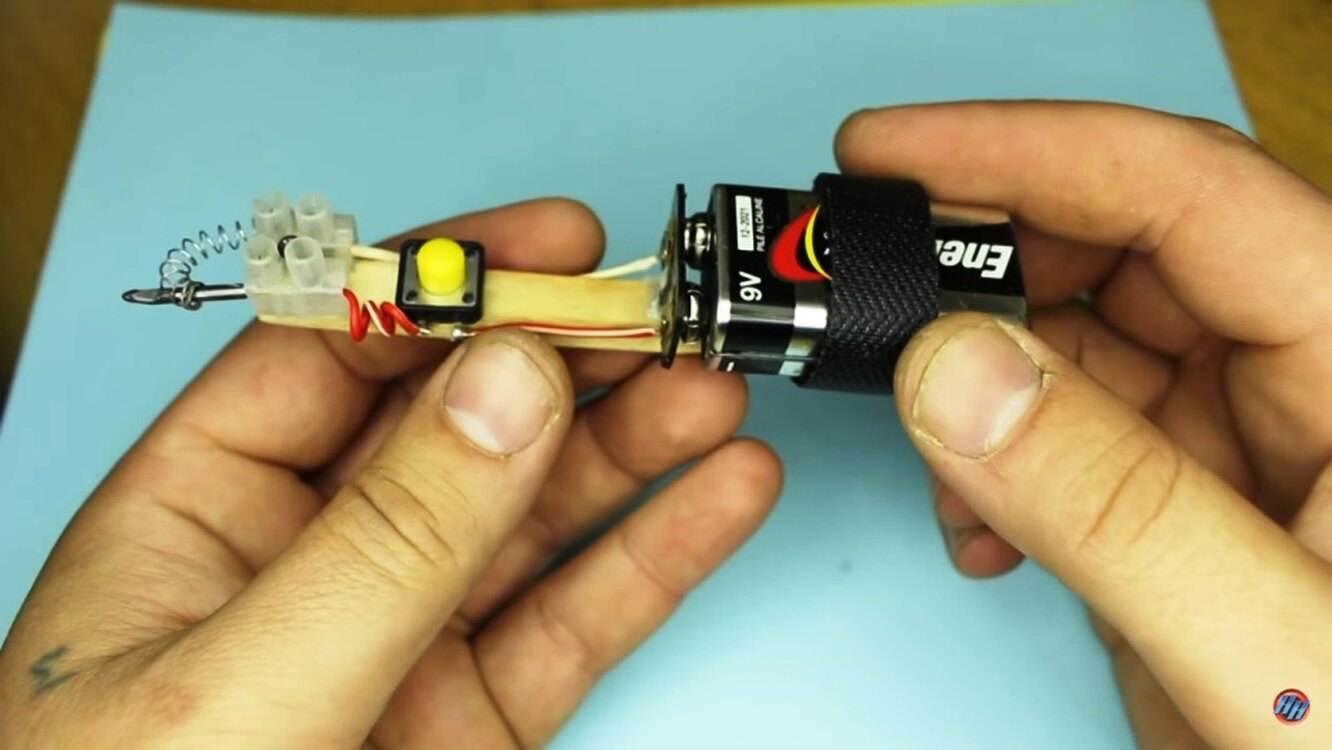

    Как сделать паяльник с аккумулятором

    Этот сайт содержит партнерские ссылки на товары. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

    0 Share

    • Share
    • Tweet

    Паяльник — незаменимый помощник в хобби или работе по дому. Их покупка может быть довольно дорогой, но у вас есть возможность сделать их самостоятельно. Хотя вы можете пойти на компромисс в отделке коммерческих моделей, функциональность останется прежней.

    Как пользоваться паяльником

    Включите JavaScript

    Как пользоваться паяльником

    Содержание:

    1. Простые шаги по изготовлению собственного паяльника с аккумулятором
    2. Способ 1: Аккумулятор Паяльник с питанием от медного провода для жала
      • Материалы, которые вам понадобятся
    3. Способ 2. Паяльник с питанием от батареи с использованием карандаша
      • Материалы, которые вам понадобятся
    4. Пошаговый процесс
    5. Преимущества паяльников с батарейным питанием
    6. Заключительные мысли

    Самое приятное то, что вы не потратите так много денег. Вы используете легкодоступные материалы, некоторые из которых вы найдете прямо у себя дома. Мы покажем вам, как сделать паяльник с аккумулятором в нашей статье ниже.

    Простые шаги по изготовлению собственного паяльника с аккумулятором

    Мы предложим два метода, которые вы можете использовать для изготовления паяльника с питанием от аккумулятора. Первый метод предполагает использование медной проволоки в качестве паяльного жала. Второй метод будет использовать обычный карандаш для создания очень эффективного паяльника.

    Давайте углубимся в это

    Способ 1: Паяльник с питанием от батареи Использование медного провода для жала

    Материалы, которые вам понадобятся
    • Небольшой прямоугольный кусок дерева (чуть больше, чем размер держателя батареи)
    • 2 держателя батареи
    • Переключатель
    • Медная проволока
    • Гильза из стекловолокна
    • Возьмите небольшой прямоугольный кусок дерева и просверлите отверстие в одной из более коротких поверхностей.
    • Вставьте небольшой кусок медной проволоки в отверстие
    • С помощью клея приклейте одну сторону держателя батареи к одной стороне куска дерева.
    • Таким же образом проделайте то же самое с другой стороной держателя батареи. У вас должен получиться бутерброд из держателя батареи и дерева посередине.
    • Убедитесь, что красный и черный провода отсоединены и правильно зачищены концы.
    • Отрежьте кусок стекловолоконной втулки и используйте ее для изоляции медного провода, который вы прикрепили к верхней стороне прямоугольного куска дерева.
    • Не покрывать всю длину; оставьте немного верхней части открытой.
    • Возьмите кусок нихромовой проволоки и намотайте ее на медную проволоку, которую вы только что накрыли стекловолоконной трубкой.
    • Начинайте наматывать с основания. Оставьте часть нихромовой проволоки для соединения с красной. При намотке оставьте достаточно места между катушками, чтобы не произошло короткого замыкания.
    • Убедитесь, что катушки достигают места, где заканчивается изоляция. Это означает, что вы оставляете открытый конец медной проволоки как есть.
    • Когда вы закончите создавать катушки, завяжите нихромовую проволоку петлей, чтобы получился узел. Это гарантирует, что катушки не распутаются. Не отрезайте оставшуюся нихромовую проволоку; он понадобится вам для подключения к черному проводу.
    • Подсоедините черный провод к оставшейся части нихромовой проволоки, которую вы использовали для создания катушек. Соединение будет в верхней части устройства.
    • Подсоедините переключатель к красному проводу с одной стороны
    • С другой стороны подсоедините красный провод к нихромовому проводу у основания.
    • Вставьте батарейки
    • Теперь ваш паяльник с батарейным питанием готов.
    • Используйте выключатель для управления паяльником.

    Метод 2: паяльный железо с питанием с питанием с аккумулятором с использованием материалов для карандаша

    Вам понадобится
    • A Pencil
    • Кабельные провода
    • Switch
    • Double-Suld STEPPLY
    • Electrick лента
    • 71111111115049.
    • 711111111111115049. STEPHEL-лента
    • 71111111115049.
    • 7111111111111115049. СТАВИЙНА Пошаговый процесс
      1. Сбрейте один конец карандаша, чтобы обнажить графит. Вы должны стремиться как минимум к 1,5 дюймам.
      2. Сделайте канавки на графите, чтобы упростить следующий шаг.
      3. Теперь возьмите кабель и оголите концы.
      4. Намотайте проволоку на графит. Черная сторона или негатив должны быть внизу графита, красная — на верхнем конце.
      5. Оставьте между ними некоторое пространство, чтобы они не соприкасались. Если оголенные провода соприкоснутся, произойдет короткое замыкание.
      6. Обмотайте изолентой провод по длине карандаша
      7. Подсоедините выключатель к красному проводу. Отрежьте красный провод в центральной точке и установите переключатель. Припаяйте концы на место.
      8. Используйте двустороннюю ленту, чтобы зафиксировать переключатель в нужном положении.
      9. Подсоедините устройство к аккумулятору, убедившись, что вы правильно совместили провода.
      10. Заклейте места соединения изолентой.
      11. Теперь ваше устройство готово к использованию.

      Важно проверить использование паяльника, прежде чем применять его для больших работ. Вы получаете возможность исправить любые ошибки, чтобы это не мешало работе при запуске основного проекта.

      Преимущества паяльников на батарейках

      Теперь у вас есть паяльник на батарейках. Вы поймете, что у него есть определенные преимущества, такие как:

      • Его легко сделать самостоятельно, что делает его рентабельным. С помощью простых руководств, таких как это, даже новички могут легко создать свой собственный паяльник на батарейках.
      • Вы получаете столько же функций, сколько и при покупке в магазине.
      • В зависимости от размера вы получаете портативность без ущерба для эффективности.
      • Когда наконечники изнашиваются, их легко заменить. В пенале вам нужно только немного заточить его и правильно связать. Процесс одинаково прост при замене медного наконечника.
      • В результате получилось компактное и портативное устройство. Вы можете использовать его на ходу, и вам не обязательно находиться в помещении, чтобы получить доступ к его функциям. Пока ваши батареи заряжены, вы можете идти, будь то в помещении или на улице.
      • Благодаря своим компактным размерам вы получаете функциональность в стесненных условиях. Например, если вы хотите подключить автомобильную стереосистему, паяльник обеспечит удобство и каждый раз обеспечит хорошую отделку.

      Заключительные мысли

      Самодельный метод ведения дел экономичен, и приятно видеть результаты своих усилий. Один из лучших инструментов, чтобы научиться делать что-то самостоятельно, — это использование учебных пособий.

      Мы составили для вас простое руководство по изготовлению паяльника с аккумулятором. Мы предоставили два метода, которые дают вам варианты в зависимости от того, какой материал у вас есть.

      Удачи в изготовлении паяльника на батарейках.

      Как сделать паяльник

      Йост Нуссельдер | Обновлено: 20 июня 2021 г.

      Мне нравится создавать бесплатный контент, полный советов для моих читателей, вас. Я не принимаю платных спонсоров, мое мнение – мое личное, но если вы найдете мои рекомендации полезными и в конечном итоге купите что-то, что вам нравится, по одной из моих ссылок, я могу заработать комиссию без каких-либо дополнительных затрат для вас. Узнать больше

      От сварки печатных плат до соединения любых других металлических соединений невозможно игнорировать важность паяльника. За прошедшие годы в дизайне и качестве изготовления профессиональных паяльников произошло огромное количество изменений. Но знаете ли вы, что можно сделать паяльник самостоятельно? Если вы поищите в Интернете способы изготовления паяльника в домашних условиях, вы найдете множество руководств. Но не все из них работают и имеют надлежащие меры безопасности. Эта статья проведет вас через процесс изготовления паяльника, который работает, безопасен и, самое главное, вы можете использовать его повторно. Узнайте о лучших паяльных станциях и паяльных проводах, доступных на рынке.

      В этом посте мы рассмотрим:

      • Меры предосторожности
      • Необходимые инструменты
      • Как сделать паяльник
        • Изготовление наконечника
        • Изоляция проводов
        • Вставка стальной трубы и USB-кабеля
        • 0 Ручка
        • Закрепите деревянную ручку и проверьте
      • Заключение

      Меры предосторожности

      Это задание для начинающих. Но, если вы не чувствуете себя уверенно при этом, мы рекомендуем вам обратиться за помощью к специалисту. В этом руководстве мы обсуждали и подчеркивали вопрос безопасности везде, где это было необходимо. Обязательно выполняйте все шаг за шагом. Не пробуйте ничего, о чем вы еще не знаете.

      Необходимые инструменты

      Почти все инструменты, которые мы упомянем, очень распространены в домашнем хозяйстве. Но если вам не удастся приобрести какой-либо из этих инструментов, их можно очень дешево купить в магазине электротоваров. Даже если вы решили купить все из этого списка, общая стоимость не будет даже близкой к цене настоящего паяльника.
      • Толстая медная проволока
      • Тонкая медная проволока
      • Изоляция проводов разных размеров
      • Нихромовая проволока
      • Стальная труба
      • Небольшой кусок дерева
      • USB-кабель
      • Зарядное устройство USB 5 В
      • Пластиковая лента

      Как сделать паяльник

      Прежде чем начать, проделайте в дереве отверстие для стальной трубы. Отверстие должно проходить по всей длине дерева. Труба должна быть широкой, чтобы в нее поместился толстый медный провод, а также другие провода, прикрепленные к ее корпусу. Теперь вы можете шаг за шагом приступить к изготовлению паяльника.

      Изготовление жала

      Жало паяльника будет сделано из толстой медной проволоки. Обрежьте провод немного меньшего размера и наложите изоляцию примерно на 80% от его общей длины. Оставшиеся 20% мы будем использовать для владения. Затем соедините два куска тонкой медной проволоки на двух концах изоляции проводов. Убедитесь, что вы скрутите их крепко. Намотайте нихромовую проволоку между двумя концами тонкой медной проволоки, скрутив и прочно скрепив ее с изоляцией проволоки. Убедитесь, что нихромовая проволока соединена с тонкими медными проволоками на двух концах. Покройте нихромовую обмотку проводов изоляцией проводов.

      Изолируйте провода

      Теперь вам нужно покрыть тонкие медные провода изоляцией проводов. Начните с места соединения нихромовой проволоки и покройте 80% их длины. Оставшиеся 20% будут использоваться для подключения с помощью USB-кабеля. Выпрямите изолированные тонкие медные провода так, чтобы они оба указывали на основание толстого медного провода. Вставьте изоляцию проводов по всей конфигурации, но только так, чтобы покрыть 80% основного медного провода, как и раньше. Итак, изолированные тонкие медные провода направлены в одну сторону, а кончики толстых медных проводов обращены в другую сторону, и все это обернуто изоляцией проводов. Если вы зашли так далеко, то переходите к следующему шагу.

      Подсоедините USB-кабель

      Отрежьте один конец USB-кабеля и вставьте его в небольшой кусок дерева, который будет использоваться для изготовления ручки. Затем вытяните два положительных и отрицательных провода. Соедините каждую из них одним из тонких медных проводов. Используйте пластиковую ленту и оберните их соединение. Здесь нет необходимости использовать изоляцию проводов.

      Вставьте стальную трубу и деревянную ручку

      Сначала вставьте медную проволоку в стальную трубу. Стальная труба должна проходить над тонкой медью и соединением USB-кабеля с концом толстого медного провода. Затем протяните USB-кабель обратно через дерево и вставьте в него основание стальной трубы. Держите около 50% стальной трубы внутри дерева.

      Закрепите деревянную ручку и проверьте

      Вы можете использовать пластиковую ленту, чтобы обернуть заднюю часть деревянной ручки, и все готово. Осталось только воткнуть USB-кабель в зарядное устройство на 5 В и протестировать паяльник. Если вы все сделали правильно, вы должны увидеть немного дыма при подключении, а кончик медной проволоки может расплавить сварочное железо.

      Заключение

      Изоляция проводов сгорит и выделит небольшое количество дыма. Это нормально. Мы поместили изоляцию проводов и пластиковые ленты на все провода, которые могут проводить электричество. Таким образом, вы не получите удар током, если прикоснетесь к стальной трубе, когда USB-кабель подключен. Однако он может быть очень горячим, и мы рекомендуем ни в коем случае не прикасаться к нему. Мы использовали дерево в качестве рукоятки, но вы можете использовать любой пластик, который подходит к конфигурации. Вы также можете использовать другие источники питания, кроме USB-кабеля. Но убедитесь, что вы не используете чрезмерную подачу тока по проводам.

      Я Йоост Нуссельдер, основатель Tools Doctor, контент-маркетолог и папа. Мне нравится пробовать новое оборудование, и вместе со своей командой я пишу подробные статьи в блоге с 2016 года, чтобы помочь постоянным читателям с инструментами и советами по изготовлению.

      10 лучших щипцов для завивки волос Haar 2022 года

      1. 1

        Щипцы для завивки с 3 цилиндрами, тройная завивка волос и щипцы для пляжных волн с регулируемой температурой – Glam Waver, розовый

        FairyBrave

        Bei Amazon kaufen

      2. 2

        Lockenstab Automatisch, щипцы для завивки волос с ЖК-дисплеем, 6 датчиков температуры и таймера, переключатель, USB-разветвитель, щипцы для завивки волос для волос, курки Haar

        Океакод

        Bei Amazon kaufen

      3. 3

        Lockenstab 3 Fässer Welleneisen für haare 25mm Beach Waves Lockenstab mit Einstellbarer Temperatur Keramikbeschichtung Lockenstäbe Welleisen Schnelle Heizung Große Welle für Lange/kurze Haare

        Алеат

        Bei Amazon kaufen

      4. Schnurloser Auto-rotierender Haar-Lockenleiter LCD Waver Curling Zauberstab Eisen USB Wiederaufladbar (Color : As Shown, Size : 2.3×4.5cm)” data-item-source=”list” data-partner-item-brand=”HJKJAMZ” data-partner-item-id=”B09QJHZ864″ data-price=”4722″ data-seller=”Amazon” data-target=”” front-role=”product_list_object”> 4

        ХЖКЯМЗ. Schnurloser Auto-rotierender Haar-Lockenleiter LCD Waver Curling Zauberstab Eisen USB Wiederaufladbar (цвет: как показано, размер: 2,3×4,5 см)

        ХДЖКЯМЗ

        Bei Amazon kaufen

      5. 5

        Скидка 30%

        Lockenstab 3 fässer Beach Waves Welleneisen Große Locken Mermaid Wellenstab Welleisen mit Klemme Curling Iron für Kurze Lange Haare Haarpflege Set (25mm, черный)

        ЭМОЧКИ ПРО

        Bei Amazon kaufen

      6. 6

        LANDOT Lockenstab 32mm für große Locken & Wellen Turmalin-Keramikbeschichtung Lockenstab Щипцы для завивки волос Haar Lockeneisen Curling Iron mit drehbar Klammer LCD Display 120-230℃ einstellbar 30s Aufheizen

        ЛАНДОТПРО

        Bei Amazon kaufen

      7. 7

        5 в 1 Lockenstab Mit Verschiedenen Aufsätzen Große und kleine Locken Beach Waves Welleneisen für Haare Curling Iron 2 in1 Glätteisen Haarglätter Wellenstab für Kurze Haare Haarstyling Set (Rosa)

        СВОРЧИ

        Bei Amazon kaufen

      8. 8

        Lockenstab Set 4 in 1 mit 3 Fässer, FURTIME Lockenstab große Locken, Einstellbare Temperatur Welleneisen für Haare, Wellenstab mit Handschuh und 2 Clips, Beach Waves Lockeneisen für Lange/kurze Haare

        ФУРТАЙМ

        Bei Amazon kaufen

      9. 9

        Скидка 11%

        Lockenstab 3 Fässer – Welleneisen für haare – 22mm Beach Waves Lockenstab Einstellbar Schnell Eerhitzendes Mit Hitzeschutz Große Lockenstab für Langes Kurzes Haar

        Кунтраст

        Bei Amazon kaufen

      10. 10

        CkeyiN Lockenstab, плойка 32 мм Keramik Große Lockenstab für Lockenwickler Haar Styling Werkzeuge für Kurze/Mittlere/Lange Haare, щипцы для завивки с ручной ручкой, Rosa (32 мм)

        CkeyiN

        Bei Amazon kaufen

      180348 Паяльная станция своими руками | Elektor Magazine

      Маленькая паяльная станция для жал Weller RT. Совместимость с Arduino Leonardo для простого обновления прошивки и расширения через USB. Пользовательский интерфейс состоит из небольшого OLED-дисплея и поворотного энкодера.

      Компактная паяльная станция для жал Weller RT. Основанный на идее паяльной станции Platino, здесь используется ATmega32u4, который также используется в Arduino Leonardo. Это означает, что мы можем использовать Arduino IDE напрямую для программирования микроконтроллера, а также для загрузки прошивки благодаря включенному загрузчику.
      Станция также имеет OLED-дисплей и может управляться только одной ручкой. Но что изменилось и что нового?

      Начиная с версии прошивки 1.2 включена последовательная консоль, которая позволяет вам устанавливать и считывать заданное значение станции, также вы можете считывать текущую температуру и, если таковые имеются, ошибки станции. Вы просто можете подключить станцию ​​с помощью USB-кабеля к компьютеру и использовать встроенный терминал arduino ide для команд. Убедитесь, что вы используете Newline или Carrigereturn в качестве автоматического завершения строки здесь. Поддерживаемые команды можно получить из readme или набрав «help» в терминале.

      Помимо того, что он основан на версии Platino, были внесены некоторые изменения. Самым важным шагом было добавление обнаружения обрыва термопары во входной каскад. Если у наконечника плохой контакт, станция больше не будет подавать питание на нагреватель, чтобы предотвратить повреждение наконечника. Также было улучшено усиление входного напряжения, чтобы получить лучший диапазон, что означает, что мы можем лучше определять, есть ли у нас наконечник с перегревом. Также теперь вы можете измерить ток, протекающий через наконечник.

      Для пользовательского ввода требуется только один поворотный энкодер (со встроенной кнопкой), чтобы управлять утюгом, и станция теперь имеет 0,96-дюймовый OLED-дисплей вместо буквенно-цифрового ЖК-дисплея 2×16, используемого в версии Platino. Все эти небольшие модификации Это также означает, что у нас появилось новое программное обеспечение для станции, но давайте посмотрим, что изменилось в схеме.

      Оборудование


      Как видно из изображения, силовой каскад прост. У нас есть FET T1, IRF9540, а впереди водитель. Драйвер полевого транзистора состоит из T3, T2 и T4. T2 и T4 от двухтактного драйвера, а T3 — регулятор уровня для смещения ШИМ-сигнала AVR с 5 В на V IN . Резистор 20 мОм, R18 и операционный усилитель INA138 используются для измерения тока, подаваемого на наконечник. Но нам также нужен MCP6002 в качестве буфера, чтобы вход АЦП не мешал высокоимпедансному выходу INA138. Фильтр нижних частот на выходе буфера усреднит измеренное значение тока.

      Вход для температуры имеет подтягивающий резистор 1 МОм до 5 В и подтягивающий резистор 10 МОм до 0 В на входе. Если по какой-то причине наконечник не подсоединен, мы получим показания температуры выше 600°C и можем с уверенностью предположить, что это связано с неисправностью.

      Наконечник Weller RT имеет внутри термоэлемент. Поскольку он производит лишь небольшое усиление напряжения, зависящее от температуры, для использования полного результата АЦП микроконтроллера.

      Для подачи питания (макс. 24 В) используется небольшой LDO для MCU и OLED. Присутствует диод для защиты платы от переполюсовки.

      Делитель напряжения R7-R9 позволяет MCU считывать фактическое входное напряжение. Текущая прошивка имеет определение пониженного напряжения или низкого заряда батареи. Если напряжение на входе падает ниже 10,8 В, на наконечник больше не подается питание. Поскольку это довольно компактная паяльная станция, ее можно использовать в полевых условиях с одним из тех дешевых автомобильных стартовых комплектов Lipo.

      Также интерес может представлять поворотный энкодер. Для подавления дребезга сигналов были добавлены конденсаторы емкостью 100 нФ. Это может пригодиться, когда сигналы энкодера обрабатываются полностью управляемым прерыванием способом. Также обратите внимание на внешние подтягивающие резисторы, которые обеспечивают четко определенное значение. MCU имеет свои внутренние, но их значения указаны где-то в диапазоне от 20 кОм до 60 кОм, в нашей схеме они имеют стабильное значение 10 кОм.

      OLED подключен к SPI микроконтроллера, так что здесь ничего особенного. Также USB-подключение выполнено по даташиту и не содержит особых хитростей.

      Программное обеспечение

      Программное обеспечение часто является одной из тех вещей, которые волшебным образом появляются из ниоткуда и должны работать. Программное обеспечение для предыдущей паяльной станции Platino было написано без фреймворка Arduino, хотя в качестве микроконтроллера используется ATmega328P. Это потребовало некоторой доработки, в данном случае нового ядра для программного обеспечения. Поскольку новая паяльная станция Platino имеет много общего, новое программное обеспечение было построено по модульному принципу. Это означает, что теперь нам нужно поддерживать только одну прошивку для обеих станций. Прошивка доступна на GitHub.

      После включения станции вас приветствует загрузочный логотип, затем появляется главный экран. Вы можете видеть текущую температуру, мощность, подаваемую на наконечник, в виде гистограммы и целевую температуру, установленную пользователем. Станция нагреет наконечник, как только появится главный экран. Целевая температура хранится в EEPROM микроконтроллера.

      Если станция не используется в течение десяти минут, она перейдет в режим отключения питания и снизит температуру до 100°C. Если затем он будет оставаться бездействующим в течение еще 10 минут, станция перейдет в спящий режим и отобразит всплывающую подсказку, перемещающуюся по экрану. Нажмите кнопку поворотного энкодера, чтобы снова разбудить станцию.

      Ошибки

      Если что-то пойдет не так, появится всплывающее окно с указанием причины проблемы. Если, например, обнаружено пониженное напряжение, будет показано текущее входное напряжение. Также есть коды ошибок:
      1: наконечник не нагревается;
      3: плохое соединение датчика температуры.

      При появлении этих ошибок их можно подтвердить, нажав кнопку поворотного энкодера. Затем, если снова все хорошо, станция возобновляет работу через десять секунд.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
