Назначение паяльника известно даже людям, далёким от электрики. Говорить о тех, кто в этой сфере работает и вовсе не приходится – для них это просто незаменимый помощник. И рынок, с учётом этого, предоставляет огромное количество приборов, отличающихся по множеству параметров. Но не во всех случаях тратиться целесообразно, ведь можно сделать полноценный паяльник своими руками, не обладая какими-то специфическими знаниями.

Самодельный паяльник

Покупать паяльник имеет смысл, если работать им приходиться постоянно, или как минимум довольно часто. Но если это инструмент, который бо́льшую часть времени пылится на полке, то тратиться особого смысла нет. Тем более что вполне можно самостоятельно сделать полноценный аппарат необходимой мощности, учитывая вероятные потребности.

Безусловно, для того, чтобы знать, как сделать паяльник своими руками, нужно понимать его устройство и принцип работы. Ведь несмотря на внешнюю простоту, есть некоторые нюансы, которые предпочтительнее знать прежде, чем приступать к работе.

Строение и принцип работы

Паяльники имеют крайне простое устройство: медный стержень, взаимодействующий с нагревательным элементом, помещены в своего рода трубку, выполняющую роль корпуса. К нагревателю подсоединяется термостойкий питающий провод. И всю конструкцию завершает ручка из материала с малой теплопроводностью.

Под действием электрического тока нагревательный элемент (к примеру, нихромовая спираль) передаёт тепловую энергию на медный стержень, называемый жалом. Жало, имея высокую теплопроводность, нагревается, что позволяет производить пайку.

Зная, как устроен паяльник, вполне можно сделать его своими руками. Причём реализовать эту идею разными способами, учитывая потребности в отдельно взятой ситуации.

Паяльник на 220 вольт на резисторе

Вариант с напряжением 220 В, в первую очередь, хорош тем, что не требует поиска блока питания. При этом в зависимости от конкретных нужд его мощность можно сделать разной, что позволяет создать электропаяльник своими руками как для пайки мелкой техники, так и молотковый для запайки баков, кастрюль и прочей металлической утвари.

Для начала нужно приготовить части, которые потребуются в процессе изготовления паяльника:

• Прут из красной меди, так как она имеет отличную теплопроводность. Причём толщина прута выбирается исходя из расчёта мощности изделия.
• Резистор, расчёт которого также производится на основании необходимой мощности конечного продукта.
• Силикатный клей.
• Асбестовая нить.
• Провода, часть из которых должна быть термостойкими.
• Металлическая трубка.
• Ручка или её подобие из материала, плохо проводящего тепло.

В зависимости от того, какие работы рассчитано выполнять в будущем сделанным паяльником, нужно выбирать его мощность. А уже исходя из этих данных необходимо проводить расчёты.

Здесь стоит вспомнить школьный курс физики, а в частности формулу мощности и закон Ома. Для упрощения расчёта предполагается взять за пример резистор на 100 Ом. Учитывая, что ток будет 2,2 А, при использовании подобного резистора паяльник станет потреблять 484 ватта, а это, конечно, чересчур много. Следовательно, необходимо напряжение снизить. Поможет в этом гасящее сопротивление на 300 Ом и конденсатор 10 мкФ до 300 В. Таким образом получится в четыре раза снизить ток, т. е. примерно до 0,5 ампера, что позволит получить напряжение на резисторе в 55 В.

Когда необходимые расчёты выполнены, можно перейти непосредственно к решению вопроса как сделать паяльник в домашних условиях, т. е. к его механической сборке.

Здесь главное правильно расположить жало в резисторе. Для того чтобы надёжно его зафиксировать и уменьшить зазор между медным прутом и резистором, следует залить его силикатным клеем. Это также поможет защитить деталь от вероятности появления в процессе работы трещин.

Для усиления изоляции в местах соединения проводов и нагревательного элемента лучше дополнительно намотать асбестовую нить. Нелишним будет использование для этих целей дополнительно и керамической втулки. Всё это сделает самодельный паяльник более безопасным и надёжным.

Теперь остаётся полученную конструкцию поместить в подходящую железную трубку, на которую насаживается ручка из дерева или текстолита. В отверстие ручки пропускается провод как в классическом паяльнике для подключения к сети питания.

Маломощный минипаяльник из ручки

Довольно часто использование мощных моделей неудобно и нецелесообразно. Особенное это касается работ, проводимых при ремонте мелкой бытовой техники, пайки smd и других чувствительных к высоким температурам элементов. В таких случаях очень кстати пригодится низковольтный, небольшой, лёгкий и удобный паяльник с тонким жалом. И здесь нелишним будет знать, как сделать мини паяльник своими руками, ведь предполагаемые затраты в таком случае будут куда меньше, нежели в случае покупки заводской модели.

Как обычно, всё начинается с подготовки деталей и частей, который потребуются в процессе работы.

• Медная проволока диаметром около 1 миллиметра.
• Ненужная шариковая ручка, исполняющая роль корпуса.
• Небольшой кусок текстолита размерами 30 на 10 миллиметров.
• Немного стальной проволоки диаметром 0,8 миллиметра.
• Так как паяльник из резистора, то используется резистор на 5–10 Ом.

Первым делом подготавливается сам резистор. Для этого необходимо очистить его от краски. Сделать это можно по-разному: просто соскрести её ножом, подключить питание и дать прогреться, после чего снять краску или стереть её растворителем. После этого удаляется одна из ножек, а в этом месте аккуратно высверливается отверстие сверлом в 1 мм, как раз чтобы вошла подготовленная медная проволока. При этом особое внимание стоит обращать на то, чтобы она не касалась корпуса резистора. Поэтому стоит отверстие обработать чуть большим сверлом – раззенковать.

На обрабатываемой стороне резистора, на самой чашечке, делается небольшой пропил, куда впоследствии должна лечь петля токовода. Его же делают из стальной проволоки, изогнув таким образом, чтобы получилась петля, которая и будет ложиться в выпиленную канавку-пропил.

Теперь берётся кусочек текстолита, которые выпиливается таким образом, чтобы один его конец хорошо входил в корпус шариковой ручки. Здесь же с двух сторон напаиваются контакты, к которым впоследствии будут подсоединены питающие провода. Другая сторона текстолитовой пластины делается чуть шире, чтобы не входить в корпус ручки. Здесь также напаиваются контакты, к которым будут подсоединяться токоведущие части от резистора. Внешне полученная заготовка напоминает своеобразную букву «Т» примерно как на рисунке:

Теперь все детали нужно собрать. Проволока с петлёй размещается в соответствующий паз на транзисторе, её концы припаиваются к контактам на текстолитовой пластинке.

В отверстие транзистора вставляют медное жало. При этом нелишним будет сделать защиту из слюды или подобного материала, чтобы в процессе нагрева жала, не повредился сам резистор.

В корпус от шариковой ручки пропускают провода, которые припаивают к контактам с тонкой стороны текстолитовой пластинки – это будет питание. Саму же пластинку после этого также располагают в корпусе ручки.

Когда основа паяльника из резистора своими руками собрана, стоит подумать о питании. Для этого подойдёт блок питания напряжением до 15 вольт. Хотя лучше всего использовать 9–12 В – это оптимальное для работы подобного прибора напряжение.

Как можно заметить, имея минимальное количество материалов, которые без труда найдутся практически в каждом доме, можно сделать отличный и безопасный самодельный паяльник на 12 вольт, не обладая высокими познаниями в электрике и электронике.

Автономный прибор на аккумуляторе

Кому часто приходиться работать «в поле» знают, что наличие розетки, куда можно подключить стационарный паяльник, далеко не всегда имеет место. Следовательно, нелишним будет иметь в запасе автономный его налог. Конечно, производить пайку, требующую мощной модели, не получится, но большинство работ всё же выполнить такой микропаяльник способен. Поэтому вполне целесообразно сделать аккумуляторный паяльник своими руками, чтобы упростить работу в ряде случаев.

Почти все детали, входящие в состав беспроводной модели паяльника, найдутся почти в каждом доме. Поэтому перед началом работы нужно подготовить:

• Аккумулятор на 12–14 В или батарейки. Подойдёт от старого электроинструмента или от ноутбука.
• Медная проволока диаметром 2 мм и длиной около 6 см.
• Разного диаметра (1, 3, 8 мм) термостойкие трубки. Можно взять из старой электротехники.
• Проволока из нихрома диаметром около 0,3 мм. Подойдёт от сломанного фена.
• Телескопическая антенна от радиоприёмника.
• Кусочек толстой медной проволоки для жала диаметром 3,8 мм.
• Провода для подключений.
• Трубка из материала с низкой теплопроводностью для корпуса.

Когда всё готово, можно приступать непосредственно к сборке паяльника. И для начала нужно сделать нагревающий элемент: нихромовую нить необходимо намотать на подготовленную медную проволоку диаметром 2 мм в виде спирали. При этом длину придётся определять опытным путём. Так, нагрев спирали должен достигать температуры от 300 до 450 градусов Цельсия.

Теперь на эту же проволоку нужно надеть кусочек термостойкой трубки и уже на неё намотать отмеренную нихромовую нить. На её концы одеваются трубки меньшего размера, после чего на всю получившуюся конструкцию надевают трубку самого большого диаметра. Теперь медную проволоку, находящуюся внутри, можно аккуратно вынуть.

Полученный нагревательный элемент остаётся поместить в отрезанный подходящего размера кусочек антенны. Сюда же вставляется жало и закрепляется с помощью самореза.

В общем-то, вся основа уже готова. Остаётся лишь припаять к спирали провода для питания и поместить всё в корпус.

Для того чтобы предотвратить возгорание, между трубкой с нагревающим элементом и корпусом необходимо вставить кусочек какого-либо негорючего материала.

В итоге получился дешёвый, надёжный и удобный инструмент из подручных средств для пайки в полевых условиях.

pochini.guru

Как сделать паяльник своими руками в домашних условиях

Иногда бывают ситуации, когда хозяину просто не обойтись без простенького паяльника. Например, нужно залудить многожильный кабель для розетки, или выпаять деталь из сгоревшего прибора. В такие моменты приходится или одалживать инструмент, или откладывать дело на неопределенный срок. Ведь не каждому захочется покупать дорогостоящий паяльник или паяльную станцию, если он не является ремонтником. Однако из этой ситуации есть простой выход – самостоятельно собрать небольшой паяльник, он как раз подойдет для мелкой работы. Процесс изготовления не отнимет много времени и сил, зато вы сможете сэкономить некоторую сумму денег и получите бесценный опыт. Далее мы расскажем, как сделать паяльник своими руками в домашних условиях. Вам будут предложены несколько конструкций, и вы сможете выбрать ту, которая подойдет вам больше всего.

Идея №1 – Используем резистор

Первая и наиболее простая технология изготовления электрического паяльника своими руками – с использованием мощного резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 Вольт, что позволит питать его от различных источников тока, и даже сделать переносной вариант, питающийся от автомобильного аккумулятора. Для того чтобы самостоятельно изготовить инструмент, Вам понадобятся следующие материалы:

• Советский проволочный резистор (ПЭВ), покрытый керамической изоляцией сопротивлением 20 Ом и мощностью 7 Ватт. Можно выбирать компоненты и с другими характеристиками, в зависимости от того, на какую мощность вы хотите сделать паяльник и от какого напряжения планируется его питать. Вот простейшая формула для расчета: R = U²/P. Где R – сопротивление, измеряемое в Омах; U – напряжение, которым планируется питать паяльник, в Вольтах; P – желаемая мощность нагревателя в Ваттах. Эту деталь можно купить на рынке или в магазине радиодеталей, а также вытащить из старого советского прибора.

• Текстолитовая или фанерная пластина для изготовления удобной ручки. Можно использовать и другие токонепроводящие материалы, которые смогут выдержать высокие температуры, например, некоторые виды пластика.


• Два медных прутка различного сечения. Тот, который потолще, выбирается строго по внутреннему диаметру резистора. От этого будет зависеть качество передачи тепла от нагревательного элемента к жалу, а следовательно, и время нагрева, удобство работы. Второй должен быть тоньше, он будет выступать в качестве жала. С помощью напильника его нужно будет заточить под удобную вам форму. Основные типы жал представлены на картинке. Сразу же хотелось бы отметить, что самым удобным является вариант по типу плоской отвертки, так как на нем удобно переносить припой к месту работы, и возможно как пропаивать массивные контакты, так и выполнять тонкую работу.

• Одно откушенное колечко пружинки (будет служить фиксатором), винтик и шайба. Все комплектующие Вы можете увидеть на фото ниже.

Чтобы самому сделать паяльник из резистора в домашних условиях, Вы должны выполнить следующие этапы:

1. В торце толстого медного прута нужно просверлить отверстие и прогнать резьбу под винтик с помощью метчика. Также необходимо вырезать канавку под фиксатор, которым в нашем случае является кольцо пружинки. Сделать это можно с помощью треугольного надфиля или ножовки по металлу.

2. Со второго торца просверлите отверстие диаметром, как у тонкого прутка, который будет выступать в роли жала мини паяльника.
3. Все элементы стержня нужно собрать в одно целое, как показано на фото.
4. Резистор подготавливается для крепления жала паяльника, которое нужно вставить и зафиксировать сзади винтиком с шайбой.
5. Из текстолитовой или фанерной пластины нужно своими руками сделать удобную рукоятку с посадочным местом под резистор и провод. Для этого с помощью лобзика выпилите две одинаковые половины ручки и проделайте отверстия и углубления под винты и гайки.

6. К выводам нагревателя необходимо подключить шнур для питания. Его обязательно нужно прикрутить на винты, чтобы контакт был надежным.
7. Готовый самодельный паяльник скручивается и проверяется.

Обращаем Ваше внимание на то, что таким портативным пистолетом можно запросто паять микросхемы и даже сделать зарядное устройство для автомобильного аккумулятора своими руками. Работать он может не только от блока питания, но и от аккумулятора. На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, это также очень удобно!

Обратите внимание, что при первом включении все паяльники могут некоторое время дымить и вонять. Это нормально для любой модели, так как выгорают некоторые элементы лакокрасочного покрытия. Впоследствии это прекратится.

Видео инструкция по изготовлению простейшего электроприбора

Идея №2 – Вторая жизнь шариковой ручке

Есть еще одна необычная, но в то же время простая идея того, как сделать паяльник своими руками из подручных материалов для пайки мелких деталей или smd компонентов. В этом случае нам опять-таки пригодится резистор, но теперь уже не ПЭВ (как в прошлом варианте), а МЛТ, мощностью от 0,5 до 2 Ватт.

Итак, для начала Вы должны подготовить следующие материалы:

• Шариковая ручка простейшей конструкции.
• Резистор с характеристиками: сопротивление 10 Ом, мощность 0.5 Вт.
• Двухсторонний текстолит.
• Медная проволока диаметром 1 мм, ее можно смотать со старого дросселя или купить в магазине электрики одножильный медный провод в изоляции и аккуратно снять ее канцелярским ножом
• Стальная или медная проволока диаметром не более 0,8 мм.
• Провода для подключения к сети.

Сделать паяльник из ручки в домашних условиях довольно просто, нужно всего лишь выполнить следующие этапы:

1. Снять слой краски с поверхности резистора. Эту операцию можно провести с помощью шкурки, надфиля или напильника, в крайнем случае, ножа. Главное не перестараться, чтобы не повредить резистор. Если краска плохо снимается, подключите изделие к регулируемому источнику питания и немного нагрейте.
2. Из бочонка выходит 2 проволоки, одну из них срежьте и просверлите в этом месте отверстие под медную проволоку (диаметр 1 мм). Чтобы проволока не соприкасалась с чашечкой (этого нужно обязательно избежать), сделайте раззенковку более толстым сверлом, как показано на фото ниже. Помимо этого нужно сделать небольшой пропил для проволоки прямо на чашечке резистора. В этом вам опять поможет треугольный надфиль.
3. Выгните стальную проволоку по форме ручки с креплением в виде кольца, диаметром, как у выпила на чашечке. Если у вас медная проволока, то необходимо зажать чашку в ней и сделать закрутку с помощью пассатижей, чтобы контакт был надежным, но не перестарайтесь, иначе вы помнете корпус. Помните, что проволока должна быть без лаковой изоляции.
4. Аккуратно из двухстороннего текстолита выпилите плату своими руками, точно такую же, как показано в примере на фотографии. Необязательно покупать именно новый лист текстолита. Можно лобзиком выпилить подходящий кусок из любой ненужной двусторонней платы. Или вообще обойтись без нее: скрутить проволоку с проводами, и присоединить их к ручке с помощью суперклея.  Главное нужно обратить внимание, чтобы расстояние между нагревательным элементом и ручкой было больше 5 см, иначе пластик может расплавиться.

5. Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей.
6. Остается установить тонкое жало в посадочное место. Чтобы медная проволока не прожгла резистор, нужно сделать защитный слой из кусочка слюды либо керамики между задней стенкой и жалом.
7. Последнее, что нужно сделать – это подключить самоделку к блоку питания на 1 А и напряжение не более 15 Вольт с помощью проводов.

Вот и вся технология создания самодельного мини паяльника в домашних условиях. Как Вы видите, ничего сложного в изготовлении этого инструмента нет, и вы легко с этим справитесь, а все материалы можно найти у себя дома, разобрав старую технику или поискав их в закромах.

Как сделать более сложную модель мини паяльника в домашних условиях?

Видеообзор устройства с нихромовой проволокой, работающего от 12 Вольт

Идея №3 – Мощная импульсная модель

Этот вариант подойдет для тех, кто уже более-менее знаком с радиотехникой и умеет читать соответствующие схемы. Мастер-класс по изготовлению самодельного импульсного паяльника будет предоставлен по примеру данной схемы:

Преимущество данного инструмента в том, что жало нагревается уже через 5 секунд после включения питания, при этом нагретым стержнем можно будет запросто расплавлять олово. В то же время сделать его можно из импульсного блока питания от лампы дневного света, немного усовершенствовав плату в домашних условиях.

Как и в предыдущих примерах, сначала рассмотрим материалы, из которых можно сделать паяльник своими руками в домашних условиях. Перед сборкой Вы должны подготовить следующие подручные средства:

• Ферритовое кольцо от импульсного преобразователя. Первичная обмотка трансформатора должна состоять из 100, максимум 120-и витков медной проволоки, диаметром 0,5 мм. Вторичная обмотка представлена одним витком медной шины, диаметром не более 3,5 мм.
• Медный провод, диаметром от 1,5 до 2 мм в качестве жала.

Все, что Вам необходимо – подключить жало к вторичной обмотке, которая, по сути, и так является его частью. После этого один из выводов балласта необходимо подсоединить к первично обмотке трансформатора и закрепить все элементы схемы в надежном корпусе, который убережет вас от случайного поражения электрическим током, так как в схеме присутствует опасное для жизни напряжение 220 вольт!

Принцип работы этой конструкции заключается в том, что балласт от лампы создает переменное напряжение, которое подается на первичную обмотку трансформатора и понижается до низких значений, при этом ток повышается во много раз. Один виток, который и является, по сути, жалом паяльника выступает в роли резистора, на котором рассеивается тепло. При нажатии на кнопку, ток подается на схему, и происходит быстрый нагрев, после того как кнопка отпущена, жало быстро остывает, что очень удобно, так как не нужно долго ждать нагрева и остывания инструмента.

Идея №4 – Простой проволочный вариант

Есть еще один вариант изготовления миниатюрного паяльника – с использованием нихромовой проволоки. Для этого вам понадобится:

1. Кусок нихромовой проволоки. Вытащить ее можно из старых нагревательных элементов, проволочных резисторов, утюгов, фенов и т.д. Главной характеристикой такой проволоки является ее диаметр, ведь именно от него зависит сопротивление катушки и, соответственно, мощность изготавливаемого инструмента. Рассчитать необходимую длину для вашего диаметра можно по формуле, указанной в инструкции к варианту №1. Удельное сопротивление нихрома в зависимости от диаметра приведено в таблице ниже.
2. Кусочек дерева круглого сечения.
3. Кусок медной проволоки диаметром 1,5-5 мм, длинной 15 см.
4. Небольшой отрезок стеклотканевой изоляции для проводов.
5. Немного гипса. Продается в строительных магазинах, еще одно название — алебастр. У многих остается немного после ремонта.
6. Провода.

Процесс изготовления:

1. Просверлите в бруске отверстие под медную проволоку раза в 3 больше, чем ее диаметр.
2. Поместите в него кусок медной проволоки так, чтобы он выступал примерно на 5 см и закрепите его там с помощью густой замазки из гипса, дайте просохнуть.
3. Оденьте на медный пруток, являющийся жалом, изоляцию и намотайте нужное количество нихромовой проволоки, оставляя расстояние между витками. На концы также оденьте изоляцию и подведите их ближе к ручке. Затем соедините на скрутки с проводами. Примотайте их к ручке на изоленту.

Вот и все, у вас получилась еще одна простая и надежная конструкция паяльника, сделанная своими руками.

Мы все же рекомендуем использовать либо первый, либо второй вариант, который является более понятным и простым в изготовлении. Что касается трансформаторного варианта, он хоть и мощнее, но все же не настолько удобен в использовании. Надеемся, что данные фото инструкции были для Вас полезными и напоследок рекомендуем обязательно просмотреть все видео примеры, в которых процесс сборки рассмотрен более подробно!

Также читают:

samelectrik.ru

Как сделать паяльник своими руками в домашних условиях

Керамический паяльник своими руками изготавливается по предварительно составленной схеме. Специалисты советуют собирать самодельный агрегат после изучения принципа его работы. Можно собрать паяльник разной мощности. Массивные устройства можно подключать к розетке с 220 В.

Устройство паяльника

Электропаяльник состоит из стержня, нагревательного элемента, жалка, держателя и электрического шнура с вилкой. Стержень нагревается до температуры плавления припоя, передавая тепло к жалу. Эта часть прибора считается рабочей.

Перед тем как сделать паяльник в домашних условиях, рекомендуется определиться с его физическими характеристиками. Частная марка припоя — ПОС 61, температура плавления — 190 ºС, а температура рабочего жала — 300 ºС. Чтобы нагреть электропаяльник своими руками, используется открытый огонь, жало другого более мощного инструмента, маленький резистор.

Применение резистора

Чтобы собрать паяльник из резистора своими руками, потребуются следующие материалы:

• резистор с сопротивлением 20 Ом и мощностью в 7 Ватт;
• пластина;
• медные прутья;
• винтик с шайбой.

Изготовленное устройство сможет работать при напряжении от 6 до 24 Вольта. Этапы сборки инструмента:

1. В торце прута просверливается отверстие. Затем вырезается канавка под фиксатор.
2. С другого торца высверливается отверстие для жала.
3. Сборка элементов стержня.
4. Подготовка резистора для фиксации жала.
5. Изготовление рукоятки.
6. Подключение шнура к выводам инструмента.
7. Проверка нагревателя.

Другой вариант как сделать мини-паяльник своими руками заключается в применении резистора МЛТ и шариковой ручки. Так же потребуются следующие материалы:

• проволока диаметром 1 мм;
• двухсторонний текстолит;
• провода.

Чтобы собрать дома микропаяльник, потребуется выполнить следующие действия:

1. Снять краску с резистора.
2. Один провод, который выходит из бочонка, срезается. В этом месте просверливается отверстие для медной проволоки. На чашечке резистора выполняется маленький пропол для токовода.
3. Необходимо выгнуть стальную проволоку в форме ручки.
4. Выпиливание платы из текстолита.
5. Сборка подготовленных элементов.
6. Установка жало.
7. Подключение самодельного инструмента с низковольтному блоку питанию (до 12 вольт) и с напряжением максимум 5 А.

Сборка импульсного паяльника

Чтобы изготовить мощный паяльник, необходимо разбираться в радиотехники. Плюс такого агрегата заключается в быстром нагреве жала после включения питания. С помощью паяльника можно расплавлять олово. Для его сборки потребуется ферритовое кольцо. В первичной обмотке должно быть 100−120 витков. Жало подключается к вторичной обмотке, а один вывод к сетевой обмотке аккумулятора.

Чтобы спаять массивные детали, специалисты используют молотковый пальяник. Его необходимо нагревать на огне. Он обладает достаточной теплоемкостью на протяжении некоторого временного периода.

Для получения жала рекомендуется расклепать брусок. Затем его обтачивают напильников, чтобы получить ровные грани. Необходимо соблюдать угол заточки в 30 º. Из прута выковывают держатель, присоединяя его к жалу. Чтобы во время работы не отвлекаться на подогревание жала, к инструменту приделывается газовая мини-горелка.

Сборка аккумуляторного агрегата

Для изготовления аккумуляторного паяльника своими руками используется литий-ионная батарейка стандарта 18 650, плата зарядки и маленький выключатель с фиксатором. На первом этапе сборки изготавливается корпус. Рабочие элементы паяльника фиксируют внутри на клемму из эбонита.

Если пользоваться таким паяльником более 10 минут, эбонит начнет вонять. Плюс такой кнопки заключается в наличии латунной втулки с резьбой. Чтобы предотвратить плавление пластикового корпуса, подрезается его передняя часть. Её заменяют имплантом из стеклотекстолита. Элементы корпуса склеивают между собой.

Аккумуляторный агрегат рассчитан на напряжение в 9 вольт. Можно не использовать преобразователь, если соединить последовательно 2 аккумулятора. Но в таком случае увеличатся габариты и вес паяльника. Такое устройство можно заряжать от usb разъема.

Если используется преобразователь, его напряжение должно быть 30 Воль, а сила тока 2 А. Если диод и микросхема нагреваются сильно, в определенный момент температура не будет расти. Но дроссель может сгореть. Рекомендуется установить стабилизатор напряжения на 3 А.

Подключение инвертора питания

Следующий этап — подключение инвертора к батарейке либо к источнику питания. Необходимо подать напряжение до 4 Вольта. За счет вращения резистора можно добиться 9 вольт выходного напряжения. Дополнительно можно заменить 2 индикатора со светодиодами.

Если инструмент будет использовать в полевых условиях, рекомендуется взять с собой несколько заряженных аккумуляторов. Паяльник, устроенный по такой схеме, можно оснастить индикатором зарядом и светодиодом, который будет загораться при его включении.

Тестирование

Собранное устройство необходимо протестировать. Жало может нагреваться до высокой температуры — 350 º. Инвертор легко регулирует выходное напряжение, включая температуру, с которой нагревается жало. При возможности выводится переменный резистор в нужное место, что позволяет получить аккумуляторный инструмент с возможностью регулировки температуры. Из минусов собранного устройства специалисты выделяют 10%-процентную потерю мощности.

Инструмент из консервной банки

Можно собрать паяльник для пайки smd деталей. Для изготовления ручки используется скакалка. В ручки просверливается отверстие. Из крепежных элементов используют саморезы. С их помощью собирается корпус инструмента. Таким способом можно сделать резьбовые втулки. Пружина от шариковой ручки вклеивается в отверстие.

Каркас инструмента — маленькая трубка, согнутая из консервной жестяной банки. Предварительно подготавливается шаблон для гибки этой трубки. Для этого используется медная проволока диаметром в 2,5 мм. Её же используют для изготовления жала.

Отверстия, выполненные в корпусе, должны иметь правильную форму. Чтобы их сделать, используют сверла с заточкой цапфенбор. С помощью отверстий диаметром в 3 и 4 мм можно снизить температуру корпуса в месте его соединения с ручкой. Собранный инструмент используется с перерывами.

obinstrumentah.info

Мини-паяльник, сделанный своими руками из резистора, зажигалки, шариковой ручки и других предметов

Мини-паяльник можно сделать своими руками из подручных средств — это не займёт много времени и избавит от необходимости покупать дорогой новый аппарат. Самодельное устройство особенно актуально для тех, кто лишь изредка занимается пайкой.

Разумеется, таким мини-паяльником лучше выполнять только простые работы в домашних условиях. Речь может идти о соединении проводков, кабелей, пайке антенны, несложных микросхем.

Изготовление из резисторов МЛТ и ПЭВ

Популярный вариант самодельного мини-паяльника — с использованием резистора МЛТ (это аббревиатура расшифровывается как «металлический, лакированный, теплоустойчивый»). Это даже не мини, а микро-устройство, но нагревается до 190°, что позволяет плавить припой ПОС-60.

Для его создания, помимо самого резистора, понадобятся:

• две изолированные одножильные медные проволоки;
• деревянный брусок.

Резистор — главная часть будущего устройства, и поэтому к его выбору надо отнестись ответственно. Лучше не покупать дешёвые китайские изделия, а отдать предпочтение медным резисторам отечественного производства.

Ещё один важный момент. Мини-паяльник, сделанный из резистора на 51 Ом, необходимо использовать для напряжения в 24 Вольта. Если же нужен инструмент для работы с напряжением 12 Вольт, то потребуется резистор с сопротивлением от 24 до 27 Ом.

Чтобы сделать такой мини-паяльник, сначала резистор каким-нибудь острым предметом очищают от краски, и защищают медную проволоку. Затем из одного освобождённого от изоляции конца проволоки создают петлю и надевают на один из краёв резистора. А к другому краю прикрепляют (в идеале — припаивают) второй конец этой же проволоки.

Теперь из ещё одной медной проволоки необходимо сделать небольшую закрутку для прикрепления к деревянному бруску (он здесь будет играть роль ручки). Жало при этом должно выступать за пределы бруска не более чем на 1 сантиметр, а конец резистора — не более чем на 2,5 сантиметра.

Делают также мини-паяльники из резистора ПЭВ-20 (сопротивление 2 кОм), вставляя в него жало из медной проволоки, приделывая ручку и провода. Такой мини-паяльник может работать от домашней сети. Это очень популярная и простая конструкция. Основное в ней – правильно сделать медный стержень. Для жала берут либо стержень старого паяльника, либо кусок медной шины.

Из шариковой ручки

Сделать мини-паяльник дома своими руками можно, используя и обыкновенную шариковую ручку. Но это, конечно, не единственный материал, который понадобится.

Процесс изготовления такого мини-паяльника тоже предполагает применение резистора МЛТ. От него отрезают ножку, и в появившейся в результате этого чашечке высверливают отверстие диаметром 1 мм.

В резисторе советского производства (точнее говоря, в его керамическом корпусе) уже есть готовое сквозное отверстие приблизительно такого же диаметра, и именно в него нужно вставить медное жало паяльника.

На следующем этапе нужно взять приготовленную заранее проволоку и загнуть в кольцо. Ещё один важный элемент в этой конструкции — маленькая прямоугольная плата из текстолита. К ней нужно припаять провода, а кольцо из проволоки следует припаять к резистору. После этого жало нужно установить в подготовленное отверстие.

Затем мастер должен положить изоляционную прокладку вокруг нагревающихся частей будущего инструмента. Для стабильной работы их изоляция должна быть надежной. А провода в свою очередь должны обладать температурным запасом, чтобы не перегреваться. И только после обеспечения качественной термоизоляции инструмент можно поместить в пластиковый корпус шариковой ручки.

С помощью такого устройства вполне реально паять различные микросхемы с шагом 0,5 мм или меньше. При этом для работы, как и в случае с обыкновенным паяльником, понадобится припой и флюс. Кроме того, периодически жало самодельного мини-паяльника необходимо зачищать или менять.

Использование зажигалки

Этот мини-паяльник можно собрать в кратчайшие сроки. Его основой будет газовая зажигалка с пьезоэлементом, также понадобится малярный скотч и толстая медная проволока (её толщина должна быть от 1 до 3 мм).

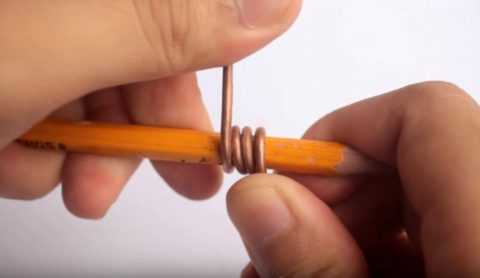

Создание мини-паяльника в данном случае начинается с обматывания проволоки вокруг карандаша или другого подобного предмета. Необходимо сделать 5 витков подряд, после чего можно вытащить карандаш.

Далее, с удобной стороны, примерно в двух сантиметрах от витков проволока загибается таким образом, чтобы получился прямой угол. А с другой стороны на том же расстоянии от витков проволока просто отрезается.

Прямой конец получившегося медного элемента нужно обработать, допустим, при помощи наждачной бумаги, чтобы он был острым, как иголка. Именно этот конец будет жалом самодельного мини-паяльника.

Потом надо примерить, как этот провод будет сочетаться с зажигалкой. Конец проволоки в виде прямого угла должен располагаться ниже, а витковая часть вместе с жалом должна находиться непосредственно над отверстием, из которого выходит пламя.

Теперь надо изолировать зажигалку при помощи скотча, то есть обмотать её в месте крепления к проволоке от 5 до 7 раз.

Затем проволоку устанавливают на своё место и снова обматывают всю конструкцию скотчем. Готово! Мини-паяльник из обычной зажигалки хорош тем, что не требует подсоединения к батарейкам или к электросети.

Для пайки подобным мини-паяльником лучше выбирать трубчатый припой с флюсом в сердцевине. И в процессе работы не стоит держать зажигалку в режиме горения больше пяти секунд, иначе внутренний нажимной механизм может расплавиться.

Импульсный мини-паяльник

Импульсный мини-паяльник обычно изготавливают из трансформатора. Для этого необходимо разобрать его корпус и снять с него «родную» вторичную обмотку. Вместо неё надо установить свою, изготовленную самостоятельно медную обмотку.

На практике зачастую хватает двух-трёх витков медной проволоки миллиметровой толщины. К новой обмотке следует подсоединить жало мини-паяльника, в качестве которого тоже может выступать медный провод.

Этот трансформатор с изменённой обмоткой размещается в заранее приготовленном корпусе, например, в форме строительного пистолета. На месте «курка» стоит установить кнопку для включения инструмента. А на месте «ствола» пистолета устанавливается стойка из материала-диэлектрика. К этой стойке аккуратно прикрепляется уже находящееся здесь жало.

Для наглядности в цепь мини-паяльника можно вставить светодиод, который будет зажигаться при нажиме на кнопку.

USB паяльник

USB паяльник, сделанный своими руками, можно подключать к любым устройствам Power Bank — это очень удобно.

Для изготовления паяльника с USB-штекером необходимо в первую очередь взять медную проволоку с миллиметровым диаметром и при помощи плоскогубцев сделать кольцо на одном из концов. Кольцо должно быть такого размера, чтобы в него пролез болт.

Затем нужно взять проволоку из нихрома длиной от 7 см и намотать несколько спиралей на медный прут с той стороны, где нет кольца (ближе к концу, но не в самом конце — это важно!).

Стоит обратить особое внимание, что медный прут и нихромовая проволока должны быть изолированы друг от друга, например, стекловолокном.

Далее проволоку из меди следует прикрепить к подходящему по размеру бруску болтом. На следующем этапе два медных проводка прикручиваются к проволоке из нихрома, выключатель приклеивается к бруску, а проводки припаиваются к выключателю. Затем нужно обмотать изолентой нижнюю часть бруска — так фиксируются провода мини-паяльника.

Наконец берётся USB-штекер с проводом определённой длины и соединяется с медными проводками. Полярность в данном случае не важна. Перед термоусадкой те зоны, где провода соединяются друг с другом, тоже необходимо изолировать.

Вдобавок ко всему изолентой следует примотать и провод от USB к бруску. После этого работоспособность паяльника уже можно проверить на какой-нибудь заготовке.

svaring.com

Паяльник своими руками 220в

Как сделать паяльник своими руками. Самодельный паяльник: схема

Такой инструмент, как паяльник, является незаменимым для радиолюбителей, а вот далекие от электронной техники и компонентов люди не считают его вещью первой необходимости. Иногда случаются ситуации, исправить которые можно лишь при помощи этого инструмента, а если его нет, то что делать? Если проблема носит разовый характер, то нет необходимости идти в ближайший магазин и приобретать дорогое изделие. Можно приложить немного усилий и при помощи нехитрых комплектующих собрать самодельный паяльник. Существует масса вариантов сборки этого приспособления – рассмотрим некоторые из них.

Аппарат из резистора

Это очень простое, но необычайно надежное устройство. В домашних условиях его можно применять по-разному. В зависимости от конструкции и мощности им можно паять микроэлектронику вплоть до ноутбуков. Большой прибор позволяет даже запаять бак или любое другое крупное изделие. Рассмотрим, как сделать паяльник своими руками.

Схема интересна тем, что в качестве нагревателя применяют резистор, подходящий по мощности. Это может быть ПЭ или же ПЭВ. Запитывается нагреватель от бытовой сети. Эти гасящие сопротивления дают возможность решать различные по масштабу задачи.

Проводим расчеты

Прежде чем перейти к сборке, следует выполнить некоторые вычисления. Так, для изготовления устройств с нагревательными элементами из резисторов достаточно вспомнить закон Ома из школьного курса физики и формулу мощности.

К примеру, у вас имеется подходящая деталь типа ПЭВЗО номиналом 100 Ом. Вы собрались на ее основе создать инструмент для использования в бытовых электрических сетях. С помощью формы вы легко посчитаете параметры. Так, при токе 2,2 А самодельный паяльник будет потреблять 484 Вт мощности. Это очень много. Поэтому при помощи гасящих сопротивление элементов нужно снизить ток в четыре раза. После этого показатель уменьшится до 0,55 А. Напряжение на нашем резисторе будет в пределах 55 В, а в домашней сети – 220 В. Номинал гасящего сопротивления должен быть 300 Ом. В качестве этого элемента подойдет конденсатор под напряжение до 300 В. Его емкость должна быть 10 мкФ.

Паяльник 220В: сборка

В качестве стержня рекомендуется любой подходящий по размеру пруток из красной меди. Он должен входить в отверстие резистора с минимально возможным зазором. При сборке следует залить его силикатным клеем.

Возможно, клей и ухудшит немного отдачу тепла, однако он будет демпфировать систему из стержня и нагревательной спирали. Это позволит предохранить керамическое основание резистора от возможных трещин.

Еще слой клея защитит от люфта в этом важном узле. Жилы проводов будут выведены наружу через отверстие в трубке-прутке. Эта схема поможет вам понять, как сделать паяльник надежным, эффективным и недорогим, а также безопасным.

Чтобы не было неприятностей, лучше усилить изоляцию там, где жилы будут подключены к нагревателю. Для этого подойдет асбестовая нить, а также втулка из керамики на корпусе. Дополнительно можно применить эластичную резину в том месте, где электрический шнур войдет в ручку.

Вот так очень просто сделать паяльник своими руками. Мощность его может меняться. Для этого требуется просто заменить конденсатор в цепи.

Мини-паяльник

Это еще одна простая схема. Таким инструментом можно работать с различными миниатюрными устройствами или деталями. С ним вы без труда сможете демонтировать и запаивать маленькие радиодетали и микроконтроллеры. Материалы для создания этого изделия есть у каждого мастера. Вы узнаете, как сделать паяльник, а затем сможете его без труда собрать из подручных материалов. Питание будет обеспечиваться от бытового трансформатора – подойдет любой от кадровой развертки старого телевизора. В качестве жала используется кусок 1,5-мм проволоки из меди. Отрезок 30 мм просто вставляется в нагревательный элемент.

Изготавливаем трубку-основание

Это будет не просто трубка, а основание нагревательного элемента. Ее можно свернуть из медной фольги. Затем она покрывается тонким слоем специального электроизоляционного состава. Состав этот также очень просто и легко изготовить. Достаточно смешать тальк и силикатный клей, смазать трубку и высушить ее над газом.

Делаем нагреватель

Чтобы наш паяльник, своими руками сделанный, мог достойно выполнять свои функции, для него нужно намотать нагреватель. Делать это будем из куска нихромовой проволоки. Для решения задачи возьмем 350 мм материала толщиной 0,2 мм и намотаем на подготовленную трубку. Когда вы будете наматывать проволоку, укладывайте витки очень плотно друг к другу. Не забудьте оставить прямые концы-выводы. После намотки смажьте спираль смесью талька и клея и дайте ей высохнуть до полного запекания.

Завершаем проект

Третий этап представляет собой дополнительную изоляцию и монтаж нагревателя в жестяной корпус.

Работу эту нужно выполнять очень аккуратно. Концы нихромовой проволоки, которые выходят из нашего нагревателя, стоит также обработать изоляционным материалом. Кроме того, обработайте смесью все полости, которые могли возникнуть от недостатка аккуратности.

Технологический процесс изготовления этого инструмента предусматривает защиту выводов нагревателя термостойким изоляционным материалом и протягивание шнура через отверстие в ручке паяльника. Прикрутите концы провода питания к выводам нагревателя, затем все тщательно заизолируйте.

Осталось запаковать нагревательный элемент в корпус из жести, а затем ровно посадить его на место.

Теперь можно пользоваться этим изделием. Если вы все сделали правильно, получится отличный паяльник, своими руками собранный. С его помощью вы сможете спаять много интересных схем.

Миниатюрная конструкция из непроволочного резистора

Этот инструмент подойдет для мелкой работы. С ним очень удобно паять раз

i-perf.ru

Электрический паяльник «Момент» своими руками из подручных средств

Домашнему мастеру приходится выполнять разные работы, соединять детали всевозможными способами. Среди них метод пайки провода, металлов и пластмасс остается одним из наиболее доступных.

Несмотря на большое количество в продаже промышленных моделей вашему вниманию предлагается ознакомиться с технологией изготовления удобного электрического паяльника своими руками, уяснить принцип его конструкции.

По предлагаемой статье несложно изготовить такой паяльник.

Неоспоримым преимуществом этой модели является практически мгновенный вывод в рабочее положение пайки из холодного состояния и быстрое остывание нагревательного элемента при отключении.

Это значительно уменьшает дымы и запахи, сопровождающие длительный разогрев обычного наконечника, используемого в резистивных моделях.

Содержание статьи

Электрический паяльник, взятый за образец

Вот такой раритетный экспонат уже четвертое десятилетие продолжает успешно работать в домашней мастерской практически без всяких поломок. Диэлектрическая рукоятка удобна при пайке, кнопка включения очень легко управляет нагревом, а лампочка накаливания освещает любое затененное рабочее место.

Мощности в 65 ватт вполне достаточно для пайки транзисторов, микросхем, проводов и других радиотехнических изделий.

Единственное условие поддержания работоспособности — своевременно заменять рабочее жало — наконечник, которое под действием высокой температуры со временем перегорает.

Наконечник выгибается круглогубцами из медной одножильной монтажной проволоки с поперечным сечением 1,5 мм квадратных. На концах создаются кольца, затягиваемые по ходу вращения крепежных гаек. Для обеспечения хорошего электрического контакта места соприкосновения проволоки, шайб и силовой шины необходимо поддерживать в чистоте, отчищать от нагара ножом или отверткой при замене жала.

Принцип работы электрической схемы паяльника

Трансформатор

В основу конструкции положен обыкновенный трансформатор, состоящий из:

• первичной обмотки на 220 вольт;
• закороченной вторичной силовой обмотки из двух витков;
• магнитопровода.

Для удобства пайки можно создать дополнительную вторичную обмотку на 4,5 вольта, питающую лампочку накаливания от карманного фонарика или мощный светодиод. Когда пространство магнитопровода ограничено, то допускается для цепи подсветки делать низковольтное ответвление от первичной обмотки по принципу автотрансформатора. Создастся экономия пространства и провода.

Силовая вторичная обмотка выполнена из толстой медной шины, постоянно работает в режиме короткого замыкания на более тонкий наконечник из меди. За счет большого теплового воздействия тока КЗ происходит быстрый разогрев жала паяльника до рабочей температуры.

Отвод тепла в окружающую среду и на расплавление припоя в кратковременном режиме пайки обеспечивают тепловой баланс, исключающий перегрев обмоток трансформатора и наконечника до критической температуры.

Схема питания трансформатора

220 вольт подается через обычную электрическую вилку со шнуром. Внутри рукоятки паяльника размещают микровыключатель, задействованный через нормально отключенный контакт с кнопкой управления.

При нажатии на кнопку питания напряжение подается на трансформатор, а при отпускании — снимается. В целях обеспечения электрической безопасности при работе с электроинструментом рекомендуется устанавливать не одиночный, а сдвоенный микрик в разрыв каждого провода питания.

В такой конструкции опасный потенциал фазы всегда будет отсутствовать на трансформаторе при разомкнутых контактах выключателя.

Материалы, необходимые для сборки паяльника

Чтобы собрать самодельный паяльник потребуется разобрать несколько однотипных трансформаторов, которые раньше широко использовались в старых ламповых телевизорах, магнитофонах, радиоприемниках и другой подобной аппаратуре.

Их пластины из трансформаторного железа будут использованы для создания магнитопровода, а лакированные провода обмотки пойдут на намотку катушки первичной обмотки и лампы подсветки.

Для изготовления вторичной силовой обмотки потребуется медная шинка прямоугольного сечения. У меня оно составляет 3х8 мм. Можно чуть меньше, но сильно занижать не желательно— увеличивается электрическое сопротивление цепи. Более толстые шинки займут все свободное место, не позволят намотать первичную обмотку.

Если прямоугольной медной шинки найти не удается, то можно попробовать использовать круглый проводник соответствующего сечения.

Также для сборки потребуются:

• микровыключатель;
• электрическая вилка;
• шнур питания или провод;
• лампочка;
• рукоятка, которую можно использовать от пластмассовых игрушечных пистолетов;
• бумага или лакоткань для изоляции;
• кусок жести для корпуса.

Последовательность расчета деталей электрической схемы

Выбор мощности паяльника

Основным показателем эффективности конструкции является количество теплоты, выделяемой на жале в момент прохождения через него электрического тока. Его сила, специально увеличенная режимом короткого замыкания, как раз и разогревает медь наконечника.

Ток, проходящий через жало моего паяльника, немного превышает 200 ампер. Специально проверял токоизмерительными клещами. А вот напряжение, даже в режиме холостого хода, меньше десятых долей вольта. Поэтому оно не представляет особой опасности при пайке.

Произведение тока, проходящего по силовой обмотке на величину напряжения на ней, характеризуется вторичной или выходной мощностью трансформатора S2. Вот эта величина нас и интересует. Однако, для упрощения расчета будем начинать оперировать с первичной мощностью S1, определяющей потребление электроэнергии.

Она отличается на коэффициент полезного действия — кпд. Ее значение в 65 ватт взято за основу промышленного образца, показанного на первой фотографии. Для своих целей я выбрал 80 ватт.

Влияние КПД

Конструктивное соотношение между вторичной мощностью трансформаторов для радиоэлектронных устройств и кпд приведено в таблице.

КПД	Мощность в ваттах
0,95÷0,98	≥1000
0,93÷0,95	300÷1000
0,90÷0,93	150÷300
0,80÷0,90	50÷150
0,50÷0,80	15÷50

Набор магнитопровода пластинами из трансформаторного железа

Магнитные характеристики магнитопровода и трансформатора в целом определяются:

1. объемом железа;
2. и его свойствами.

На второй параметр мы особо повлиять не можем, ибо используем то железо от старого трансформатора, которое попало под руку. Поэтому применяем самую простую усредненную методику, не особо вдаваясь в сложные коэффициенты, поправки, графики.

Для паяльника мы можем выбрать магнитопровод одной из форм:

• прямоугольника;
• Ш-образный.

Площадь его сечения для каждого случая показана на картинке. Здесь же приведены формулы для расчета.

Выбрав первичную мощность паяльника в ваттах и зная форму магнитопровода вычисляем Qc — площадь сечения по эмпирической формуле.

Определив ее и измерив размер «А» на железе можно рассчитать глубину «В», которую потребуется набрать определенным количеством пластин.

Расчет провода для обмотки катушки

Определение диаметра

По первичной мощности, например, 80 ватт и напряжению 220 вольт не сложно рассчитать ток, который будет протекать по первичной катушке.

80/220=0,36 А.

Далее работает эмпирическая формула: d=0.8√I.

Где d — диаметр проволоки в мм, а I — ток в амперах.

Определение числа витков

Используем эмпирическую закономерность, называемую количеством витков на вольт — ω’. Ее вычисляют:

ω’=45/Qc.

Первичная катушка

Qc уже вычислена раньше. Определив ω’ следует эту величину умножить на 220, ибо у нас в первичной обмотке действует такое напряжение, а не один вольт.

Вторичная катушка

Для цепи подсветки напряжение 4,5 вольта. На него и умножаем полученное значение ω’.

Обе вычисленные величины: диаметр и количество витков усреднены. Ими придется варьировать в небольших пределах с учетом того, что пространство в окне магнитопровода ограничено. Диаметр провода лучше сразу занизить — паяльник работает в кратковременном режиме.

А вот с числом витков поступать следует осторожнее. Они сильно влияют на вольтамперную характеристику паяльника и общую картину нагрева жала.

Силовая катушка делается двумя витками.

Сборка паяльника

Каркас обмотки

Обычную катушку для намотки провода можно сделать из трансформаторного картона или даже от обычных коробок. Только лучше выбирать плотный материал.

Внутри каркаса должны поместиться все пластины железа, а между их полостями снаружи следует уложить витки провода. Все обмотки между собой изолируют лакотканью или бумагой. Первичная и вторичные обмотки отделяются гальванической развязкой.

Силовая обмотка

Ее потребуется выгнуть из медной шинки. Такую работу поможет выполнить металлический шаблон из куска металла по габаритам полости каркаса для железа. Работу выполняют в слесарных тисках аккуратными ударами молотка по заготовке.

На картинке показана последовательность выгиба, начатая с одного конца шинки. Несколько проще выполнять ее одновременно с середины обмотки.

Когда шинка выгнута, то ее витки изолируют между собой полоской бумаги, а затем размещают внутри картонного каркаса. Останется намотать остальные обмотки, обеспечив их изоляцию, и надеть железные пластины, создав их плотное прилегание с минимально возможными зазорами.

Далее припаивают провода, микрик и собирают корпус вместе с ручкой винтами с гайками.

Перед пробным включением необходимо прозвонить электрическую схему собранного трансформатора чтобы выявить ошибки, которые могут привести к короткому замыканию в первичной сети. Также убедитесь в работоспособности автоматического выключателя, защищающего вашу электропроводку.

Важно замерить сопротивление созданной изоляции относительно металлического корпуса паяльника мегаомметром, через которую могут возникать токи утечек при неправильной сборке. За ним надо периодически следить, а лучше — сразу в квартирном щитке установить УЗО или дифавтомат.

Способы улучшения работоспособности паяльника

Если в процессе пайки паяльник перегревает жало или на способен его довести до нормальной температуры, то можно подкорректировать его работу изменением толщины медного провода, используемого для наконечника.

Более тонкий проводник будет быстрее разогреваться, а толстый — дольше служить.

Оптимальное поперечное сечение меди для наконечника — 2,5 мм кв. С этой величины и начинают испытания паяльника.

Заканчивая статью предлагаю по ее теме посмотреть полезный видеоролик по приемам пайки для новичков и не только владельца CHIP’n’BASS.

На возникшие вопросы по конструкции паяльника их трансформатора и технологии его изготовления своими руками отвечаю в комментариях. Не упускайте шанс поделиться этим материалом с друзьями через кнопки соц сетей.

Полезные товары

housediz.ru

Простой паяльник своими руками

Привет самоделкины. Сегодня я попытаюсь как можно подробнее описать вам сборку самодельного паяльника. О полезности паяльника можно говорить вечно, и наверно он есть в каждом доме и гараже. Но думаю, данная статья будет полезна для всех, так как ваш паяльник может выйти из строя и у вас будет запасной паяльник.

Для самодельного паяльника нам понадобится:
1- Деревянная заготовка, которая будет удобно лежать в руке.
2- Маркер.
3- Дрель.
4- Канцелярский нож.
5- Провода с разъёмом для блока питания.
6- Отрезок толстой медной кнопки.
7- Алебастр (гипс).
8- Вода.
9- Тонкая нихромовая проволока.
10- Блок питания DC 12v 1A.
11- Cтекло тканевая изоляция для проводов.
12- Изолента.
13- Медная проволока.
14- Терма стойкая изоляция.

Изготовление паяльника.
1- Понадобится не большая деревянная заготовка, которая будет легко лежать в руке.

2- Первым делом в торцах заготовки нужно высверлить отверстия. Определённой глубины (смотреть фото ниже).

3- Затем ставим две метки в противоположных сторонах заготовки и примерно там, где заканчивается отверстие (смотреть фото ниже).


4- Сами отверстия нужно высверливать под небольшим наклоном примерно, под таким наклоном как это изображено на фото ниже.

5- После чего вдоль основания вырезаем канавки. Вырезать будем при помощи канцелярского ножа.

6- Далее понадобится провода с разъёмом для блока питания.

7- Провода с разъёмом устанавливаем в корпус следующим образом.


8- Сам разъем для блока питания приклеиваем к корпусу паяльника при помощи термо клея.


9- А затем из отрезка толстой медной проволоки изготовим жало для паяльника.


10- Для этого устанавливаем жало в проделанное отверстие.

11- Лишнее пространство заполняем строительным гипсом (алебастр) который обеспечит очень надёжное крепление и теплозащиту для корпуса паяльника.

12- Разводим алебастр. И при помощи шпажки засовываем алебастр в отверстие.

13- Далее вставляем жало паяльника в корпус.

14- И усиливаем крепление алебастром.

15- Ждём полного засыхание алебастра.

16- А затем понадобится тонкая нихромовая проволока, из которой мы изготовим нагревательный элемент, а также блок питания DC 12V 1A .

17- Но для начала опытным путем определяем длину нихромовой проволоки. Изготовим конструкцию из дощечки и двух саморезов.

18- Закрепляем нихромувую проволоку на экспериментальном стенде и подключаем блок питания. А затем один из контактов передвигаем до тех пор, пока проволока не разогреется до красна. И таким образом определим
длину проволоки.

19- Обрезаем нихромовую проволоку (смотреть фото ниже).

20- После чего понадобится кусочек стеклотканевой ткани для изоляций проводов.


21- Сам кусачек стеклоткани надеваем на жало паяльника.

22- И фиксируем изоляцию при помощи медной проволоки.
[/center]
23- А затем наматываем нихромовую проволоку на стеклотканевую изоляцию.

24- После чего на концы медной проволоки надеваем кусочки терма стойкой изоляции.

25- И подключаем к проводам от разъёма блока питания.

26- Наматываем изоленту на данные места.


27- Готово

Тест:

Заключение:
Паяльник получился очень даже мощный, данный паяльник вполне даже может заменить любой другой заводской паяльник. Время разогрева у него примерно, такой как у самых дешёвых паяльников с радио рынка, а его мощность намного больше. В итоге у нас получился довольно хороший паяльник. Спасибо за внимание, надеюсь, данная стать была полезна для вас, а также у вас есть уникальная возможность посмотреть виде сборку данной самоделки.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru
