Как правило, все станции подразделяют на:
– аналоговые и цифровые устройства;
– контактные станции;
– бесконтактные устройства;
– индукционные аппараты;
– демонтажные станции.

Если разделять станции по принципу работы их управляющих блоков, а также механизму стабилизации температуры паяльные станции также подразделяют на: цифровые и аналоговые.

Делаем аналоговый (контактный) паяльник

Собираем паяльную станцию у себя дома

Как создать паяльную станцию на базе Arduino

Итак, приступим

Для того, чтобы управлять ручкой паяльника, понадобится время от времени снимать данные с температурного датчика. В этом всегда поможет LM358N.
Также нам нужно иметь возможность управлять нагревательным элементом нашего паяльника, то есть включать и выключать его. С этой задачей прекрасно справится импульсный транзистор IRFZ44. Он очень просто подключается.

Перед пуском в обязательном порядке проверяйте ручки. То есть ее нужно раскрутить и проверить на целостность нагревательный элемент, а также правильно ли спаяны провода на разъёме.

Также нам нужен контроллер. Для демонстрации я выбрал самый удобный и популярный Arduino Uno. Стоит учесть, что для того, чтобы иметь возможность выбрать контроллер самому – я сделал блочную паяльную станцию. Также на м понадобятся две кнопки подтянутые к +5В сопротивлениям и 10кОм, а также 7-ми сегментный индикатор на три разряда. Выводы сегментов подключаются через сопротивления 100 Ом.

ANODES:
D0 — a
D1 — b
D2 — c
D3 — d
D4 — e
D5 — f
D6 — g
D7 — dp (точка)

CATHODES:
D8 — cathode 3
D9 — cathode 2
D10 — cathode 1

Теперь можем посмотреть на то, что же у нас получилось.

(для меня источник: https://samelectrik.ru/kak-sdelat-payalnuyu-stanciyu-v-domashnix-usloviyax.html http://ingenerium.net/паяльная-станция-своими-руками-на-баз/ )

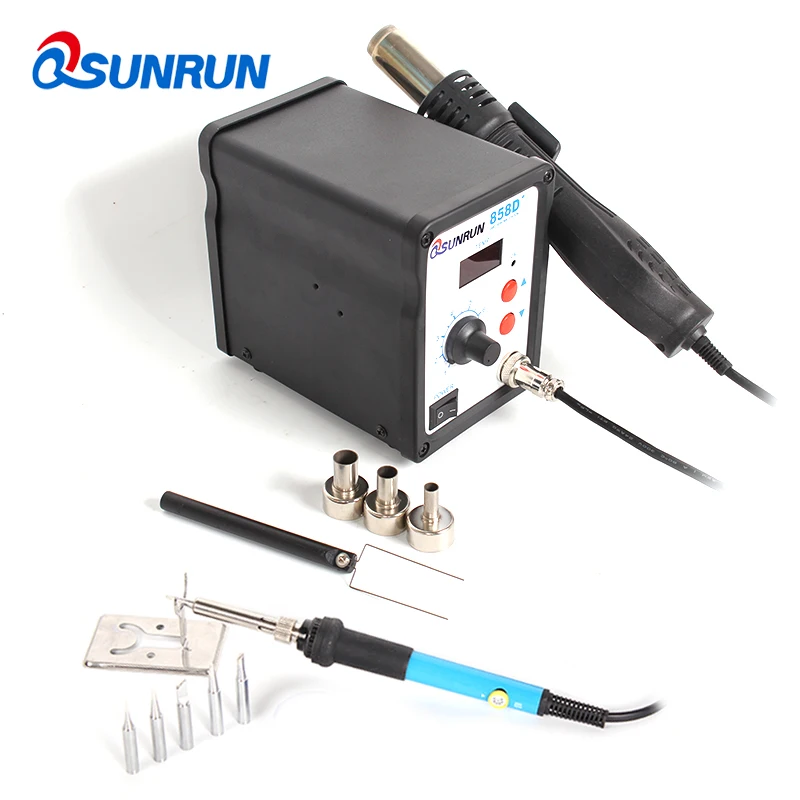

Термофен для паяльной станции

На чтение: 6 минут Нет времени?

Современная, более усовершенствованная техника, увы, выходит из строя не меньше, чем старые образцы. И если раньше вопрос об усовершенствовании привычного нам паяльника не стоял, то сегодня по старинке отпаять или припаять деталь, не «задев» соседние чипы, практически невозможно. Именно поэтому умельцы собирают более современные термовоздушные и инфракрасные паяльные станции своими руками. В этом обзоре расскажем, какими бывают паяльные системы, как работает блок управления и как его подключить, что входит в элементы конструкции. Только в нашем обзоре вы найдете рекомендации, иллюстрирующие особенности сборки и регулировки современных паяльных станций.

Читайте в статье

Для чего нужна паяльная станция

Паяльная станция, в отличие от простого паяльника, – система более усовершенствованная. Она позволяет спаять мелкие детали, такие, к примеру, как SMD-компоненты, контролировать нагрев на табло, программировать кнопки. Кроме того, благодаря бесконтактной системе пайки перегрев соседних элементов здесь исключён.

Благодаря «умному» блоку управления можно задать необходимые настройки температуры, включить и выключить систему нажатием одной кнопки

Паяльная станция бесконтактного типа относится к современным системам пайки. К примеру, нагрев с помощью термофена помогает мастерам в ремонте бытовых электроприборов и мобильников. А вот с помощью ИК-систем можно производить монтаж и демонтаж микросхем (даже формата BGA).

Общие характеристики и принцип работы паяльной станции

Анатомия паяльной станции достаточно проста и максимально отвечает необходимым условиям: аккуратная, «умная» пайка элементов. Сердце прибора − блок питания, внутри которого находится трансформатор, выдающий напряжение двух вариантов 12 или 24 Вольта. Без этого элемента все системы станции были бы бесполезны. Трансформатор отвечает за регулировку температуры. Блок питания снабжён терморегулятором и специальными кнопками запуска прибора.

Для справки! Некоторые устройства оборудованы специальной подставкой, которая нагревает печатную плату во время пайки, что помогает избежать её деформации.

С помощью блока управления также может быть реализована функция запоминания температуры и программирования кнопок. Мастера «прокачивают» прибор, используя процессор, благодаря которому появляется возможность измерять температуру в ходе пайки.

Вариация самодельного паяльника для микросхем

Разберём особенности работы термовоздушной паяльной станции: поток воздуха с помощью специальных спиралевидных или керамических элементов (они находятся прямо внутри трубки термофена) нагревается, а затем через специальные насадки направляется в точку пайки. Такая система позволяет нагреть необходимую поверхность равномерно, исключив точечную деформацию.

В качестве ещё одного дополнительного элемента может выступать специальный инфракрасный нагреватель. Принцип его похож на работу термофена, он нагревает не место стыка, а определённую площадь. Однако, в отличие от термофена, здесь отсутствует поток тёплого воздуха. Профессиональные паяльные станции могут оборудоваться специальными сопутствующими инструментами, оловоотсосами и вакуумными пинцетами.

Разновидности паяльных станций по конструкции

Существуют как простые паяльные станции, оборудованные привычным нам классическим паяльником, так и более продвинутые. Причём вариаций сочетания компонентов и систем может быть великое множество. Без труда можно в одной станции совместить контактный паяльник и фен, вакуумный или термопинцет и оловоотсос. Для удобства приведём таблицу основных типов паяльных станций.

Требуют повышенной температуры плавки.

Обеспечивают эффективную пайку в труднодоступных зонах с единовременным прогреванием сразу нескольких поверхностей. Позволяет осуществлять пайку любого типа, как со свинцом, так и без него.

Здесь присутствует нагревательный элемент в виде инфракрасного излучателя, сделанного из керамики или кварца.

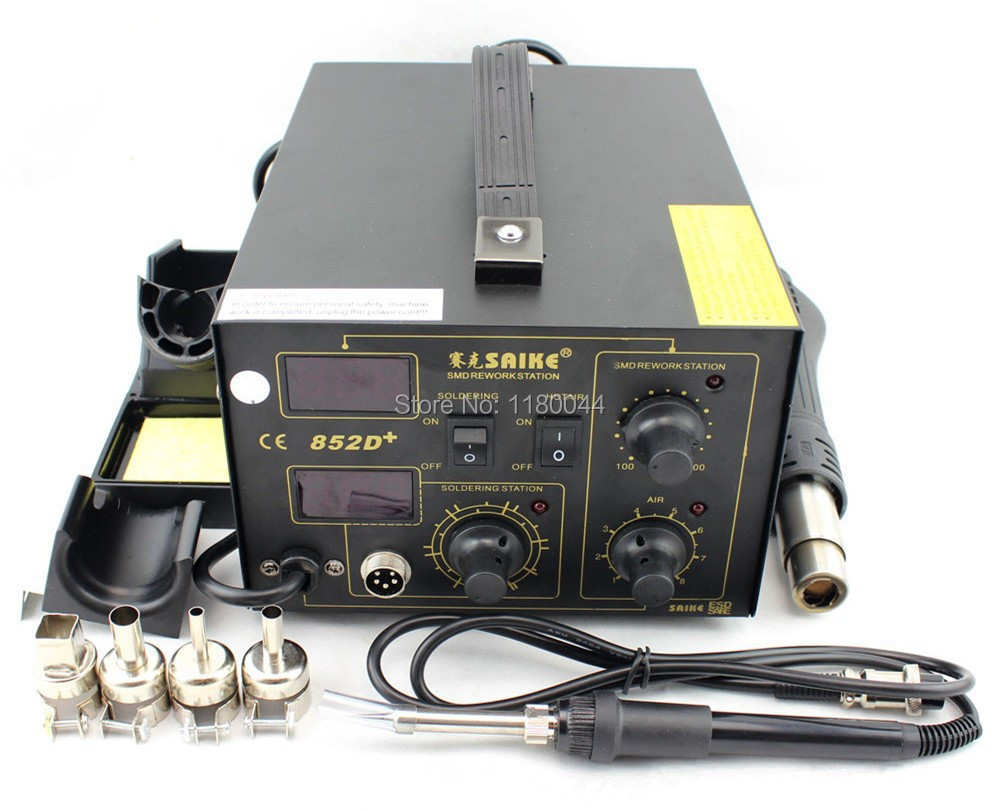

Сочетают в своей конструкции несколько типов оборудования: фен или классический паяльник, или, как мы уже говорили, ИК-нагреватель и оловоотсос допустим, паяльник и фен.

По механизму стабилизации температуры и принципу работы управляющих блоков паяльные станции можно разделить также на аналоговые и цифровые. В первом случае нагревательный элемент включён, пока паяльник не прогреется до нужной температуры, самая близкая аналогия – нагрев обычного утюга. А вот второй тип паяльника отличается сложной системой контроля и регулирования температуры. Здесь размещён PID-регулятор, который подчиняется программе микроконтроллера. Такой метод стабилизации температуры намного эффективнее аналогового. Ещё одна классификация позволяет разделить все ПС на монтажные и демонтажные. Первые осуществляют пайку приборов, однако, не имеют оловоотсоса и других элементов, позволяющих проводить чистку и замену деталей.

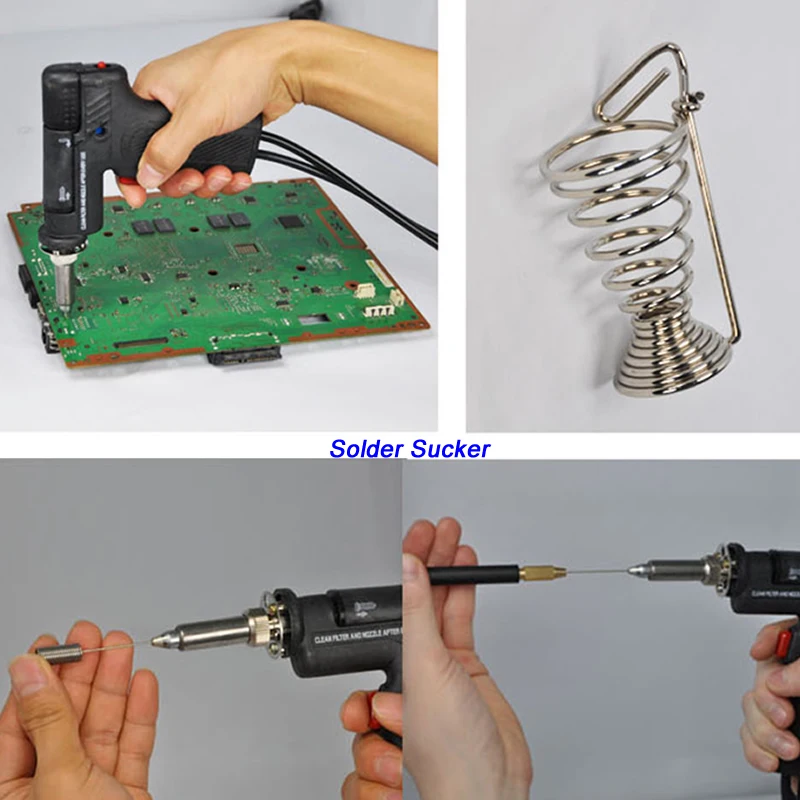

Такие паяльные системы снабжены специальной ёмкостью для удаления припоя, который, в свою очередь, отсасывается специальной насадкой, снабжённой компрессором.

К сведению! Существуют комбинированные станции, позволяющие проводить как монтажные, так и демонтажные работы. Они снабжены двумя видами паяльников, различающихся по мощности.

Как сделать своими руками термовоздушную паяльную станцию

Купить паяльную станцию с феном не каждому по карману, хотя ИК-станции стоят ещё больших денег, поэтому самый простой путь – собрать её своими руками. Однако, следует помнить, что такие воздушные паяльные станции обладают определёнными недостатками:

1. Потоком воздуха можно случайно сдуть маленькие детали.
2. Поверхность прогревается неравномерно.
3. Для разных случаев требуются дополнительные насадки.

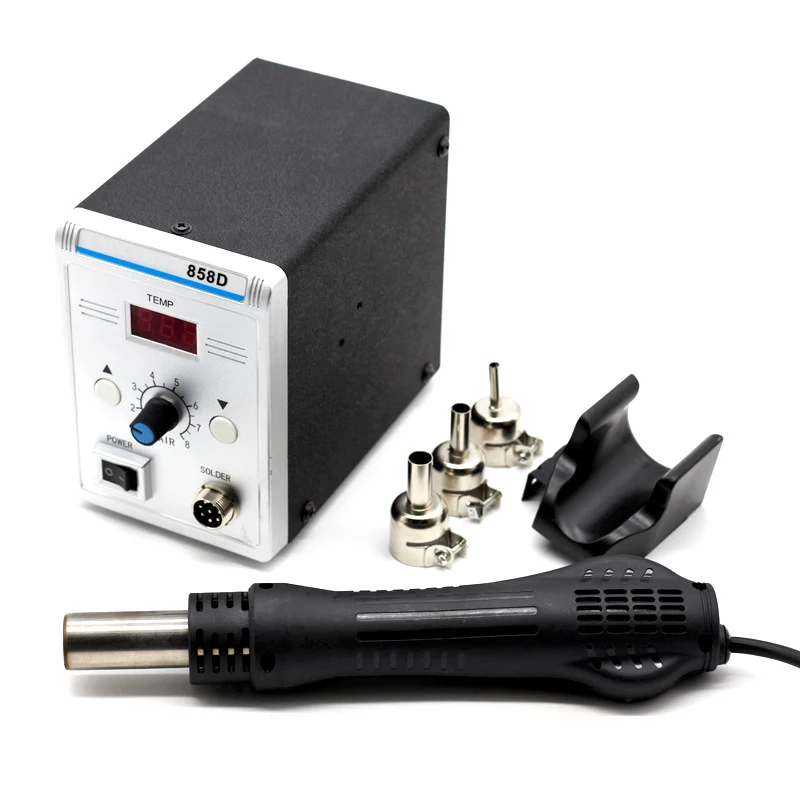

Паяльный фен своими руками: универсальная схема

Термофен – специальное устройство, которое нагревает место пайки потоком горячего воздуха.

Проще всего собрать прибор с феном на вентиляторе, а в качестве нагревателя использовать спираль.

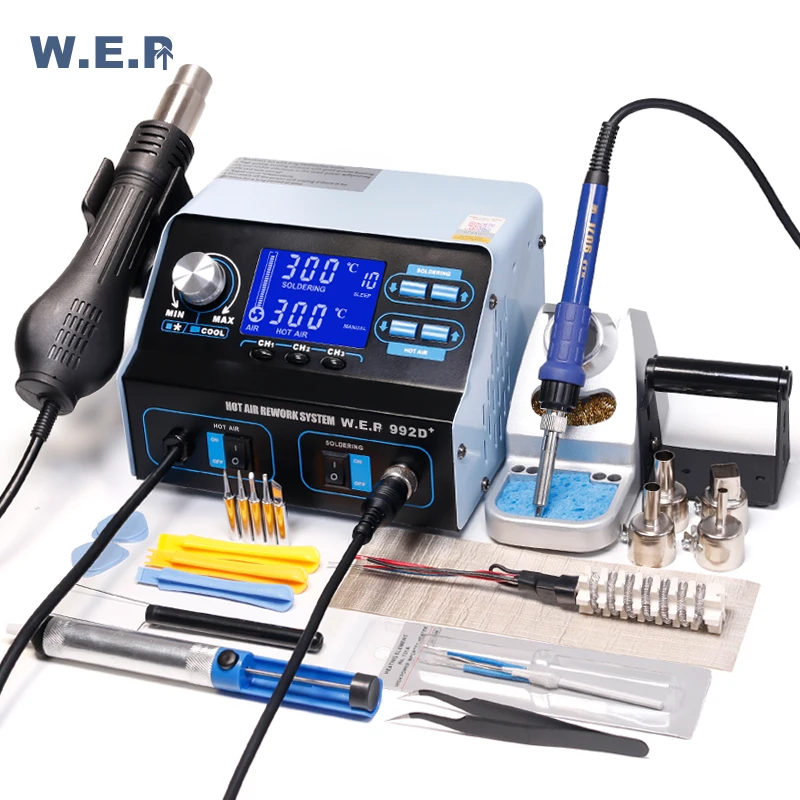

Универсальная паяльная станция с феном

Если покупать нагреватель механический, то он достаточно дорогой. И при резких перепадах температур может простой треснуть. Не все могут самостоятельно сконструировать компрессор. В качестве поддувала можно использовать обычный малогабаритный вентилятор. Подойдёт кулер от домашнего ПК. Для знакомства с устройством такого прибора изучим схему паяльной станции своими руками.

Вентилятор расположим около термофена. К нему аккуратно присоединяем трубку для подачи тёплого воздуха. На торце кулера вытачиваем отверстие под сопло. С противоположной стороны кулер необходимо закрыть, чтобы обеспечить необходимую тягу.

Для более точечного направления тёплого воздуха можно приобрести готовые насадки на сопло термофена

Теперь подошла очередь сборки нагревательного элемента. Для этого необходимо накрутить нихромовую проволоку спиралью на основание нагревателя. Причём витки обязательно не должны касаться друг друга. Витки наматываются с учётом того, что сопротивление должно быть 70-90 Ом. Основание выбирают с плохой теплопроводностью и хорошей стойкостью к большим температурам.

Приступаем к поиску деталей для сопла. Лучше всего для этого подойдёт труба из керамики или фарфора. Оставляем небольшой зазор между стенками сопла и спиралью. Сверху поверхность обматываем изоляционными материалами. Можно использовать асбестовый слой, стекловолокно и т.д. Это увеличит высокое КПД фена, а также позволит брать его руками, не получив ожог. Крепим нагревательный элемент так, чтобы воздух подавался в трубку, а нагреватель находился точно посередине внутри сопла.

Система управления паяльной станцией

Для сборки системы управления самодельной паяльной станции типа фен своими руками в ней необходимо разместить два реостата: один регулирует входящий поток, другой − мощность нагревательного элемента. А вот выключатель обычно делается один как для нагревателя, так и для нагнетателя.

Варианты подключения системы управления к термофену.

Здесь очень важно правильно подключить провода, чтобы они соотносились с реостатами.

Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю.

Сборка и настройка работы паяльной станции

Мощность паяльной станции, как мы уже замечали выше, обычно находится в пределах от 24 до 40 Ватт. Однако если вы планируете паять шины питания и проводники, то мощность прибора должна быть увеличена от 40 до 80 Ватт.

А вот паяльные инструменты на 100 Ватт и больше, как правило, используют для крупногабаритных конструкций из цветмета, которые, в принципе, обладают значительной теплопроводностью

Подробнее о том, как паять феном от паяльной станции, смотрите в этом видео.

Инфракрасная паяльная станция своими руками

Инфракрасная паяльная станция − тот инструмент, который проще всего сделать своими руками. Цена на паяльные станции такого типа просто заоблачная. Купить что-то попроще – не вариант, так как всё равно будет ограниченный функционал.

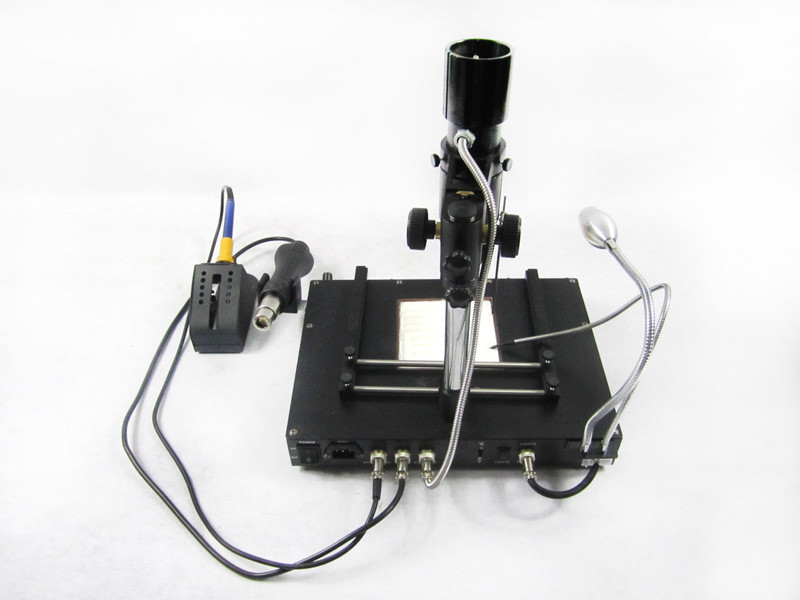

ИК паяльная станция в сборке

Именно поэтому мы расскажем поэтапно, как собрать своими руками инфракрасный паяльник. Разберём этапы сборки ПС для пайки плат размером 250×250 мм. Наша паяльная станция подойдёт для работы с телевизионными платами, видеоадаптерами для ПК, а также планшетов.

Изготовление корпуса и нагревательных элементов

Для основы самодельной ИК паяльной станции, собранной своими руками, можно взять дверцу от антресоли либо фанеру 10-12 мм, прикручиваем к ней ножки. На этом этапе важно примерно прикинуть компоновку исходя из размеров нагревателей и ПИД-регуляторов. От этого будет зависеть высота «боковин» и скосов передней панели.

Алюминиевые уголки используются для формирования «скелета» конструкции. Заранее позаботьтесь о «начинке», в работе пригодятся и старые видеомагнитофоны, ДВД-проигрыватели и тому подобное. Можно обойти специализированных уличных лоточников.

Корпуса от старых видеомагнитофонов или процессоров – идеальное сырьё для обшивки сторон Ещё один вариант корпуса, на этот раз из алюминия

Теперь ищем антипригарный поддон. Да, именно тот, что можно купить в обычном магазине бытовой техники. Здесь же можно и присмотреть качественный паяльник для паяльной станции.

Важно! Возьмите с собой рулетку. Ваша задача – найти противень оптимальной ширины и глубины. Размеры зависят от высоты ИК-излучателей и их количества.

Система управления паяльной установкой

Приступим к самому интересному. На торговой площадке заранее заказываем ПИДы (или пропорционально-интегрально-дифференциальные регуляторы), а также ИК — 3 нижних ИК излучателя 60×240 мм, и один верхний − 80×80 мм, не забудьте запастись двумя твердотельными реле на 40А. На этом этапе уже можно переходить к жестяным работам, а именно подогнать всю конструкцию под размеры наших основных элементов. После подгонки боковин и крышки вырезаем технологические отверстия под ПИДы на передней, под кулер на задней стенке.

Сборка и регулировка работы паяльной станции

Итак, после установки излучателей, кулера и соединения всех проводков внешний вид нашей паяльной станции уже обретает практически законченный вид. На этом этапе необходимо провести тестирование оборудования на нагрев, удержание температуры и гистерезис. Переходим к монтажу основного ИК-излучателя. Сделать это несложно.

Больше всего усилий забирает монтаж держателя платы и установка столика. В нашем примере мы рассмотрели возможность сборки держателей так, чтобы можно было сдвигать влево-вправо уже зажатую плату

Особенности изготовления своими руками паяльной станции на Arduino (Ардуино)

Паяльная станция на процессоре Ардуино – одна из самых прогрессивных моделей. Особенность её в том, что она легко программируется. Можно задать необходимые параметры и алгоритмы работы и управления всех элементов.

Часто используется система подключения Flex Link. Она относительно простая, надёжная, а её элементы вполне можно приобрести самостоятельно и собрать схему без особых проблем

Далее все этапы сборки аналогичны уже описанными нами. Если возникнут вопросы, можно обратиться за помощью к специалистам-электронщикам.

Особенности изготовления своими руками паяльной станции на Atmega8 (Атмега8)

Схема на контроллере Atmega8 довольно простая и не требует больших знаний. Самое главное, разбираться в кодах программ на языке C++. Это позволит редактировать его под себя.

Вариант рабочей схемы паяльной станции на Atmega8

В открытых интернет-источниках есть разные вариации паяльных станций на основе разных контроллеров.

Внешний вид программатора для будущей паяльной станции на ATmega328

Одно из обучающих видео по сборке паяльной станции в этом видео.

Как пользоваться паяльной станцией

Для новичков будет не лишним узнать некоторые особенности работы с паяльными станциями.

Контроллер и паяльник – важнейшие элементы паяльной станции должны быть чистыми и защищёнными от пыли

Перечислим некоторые из них:

1. Для монтажа или демонтажа крупных деталей проще использовать фен. Так как он охватывает необходимую площадь.
2. Температура нагрева подбирается методом «тыка». Начиная с минимально возможной. К примеру, пасты для монтажа SMD-компонентов имеют меньшую температуру плавления, нежели ПОС-61.
3. Обзаведитесь обыкновенной спиртоканифолью. Пригодится для обезжиривания.
4. Перед монтажом компонентов используйте специальный флюс. Он продаётся в отделах для ремонта сотовых.
5. Очень выручает обыкновенная иголка. Ею можно поддеть перепаиваемые детали и при необходимости их перевернуть.
6. Контактные площадки в обязательном порядке очищаются от припоя.

Работа с паяльной станцией требует определённых навыков.

Если вы не сможете собрать самостоятельно такой прибор, то воспользуйтесь рекомендациями профессионалов

Получить любую информацию можно также в обучающих видео, в этом вы узнаете о том, как выбрать паяльную станцию.

Свои вопросы и комментарии к статье оставляйте в специальной форме ниже. Надеемся, что наши рекомендации помогут сделать собственную паяльную станцию, которая прослужив вам верой и правдой долгие годы.

Для создания неразъемных соединений применяют несколько технологий. Одна из них это пайка. От традиционной сварки ее отличают низкие температуры, соединение между собой выполняют с помощью специального материала – припоя. В процессе пайки, расплавленный припой наносят на соединяемые детали, по мере остывания, он затвердевает и заготовки соединяются между собой.

Пайку выполняют с использованием различных устройств – электрического паяльника, паяльной станции и пр.

Принцип работы и общие характеристики

Паяльная станция, а иногда ее называют станком или установкой это устройство, которое широко применяют и в быту, и в электронике, и электротехнике. Основное предназначение этого оборудования – групповая или единичная пайка деталей.

В конструкцию этого оборудования входят следующие компоненты:

1. Блок управления, который контролирует рабочие параметры работы устройства.
2. Паяльник, предназначенный для выполнения пайки.
3. Пинцет, участвующий в сборке/разборке элементов, устанавливаемых на печатную плату.
4. Фен, который предназначен для нагрева сборочного места. Его можно использовать для выполнения как единичных, так и групповых операций.
5. Источник тепла, используемый для нагрева печатной платы для определенной в технологическом процессе температуры.
6. Прибор для удаления лишнего олова.
7. Вспомогательную оснастку – подставки и пр.
8. Браслеты, которые снимают статическое напряжение.

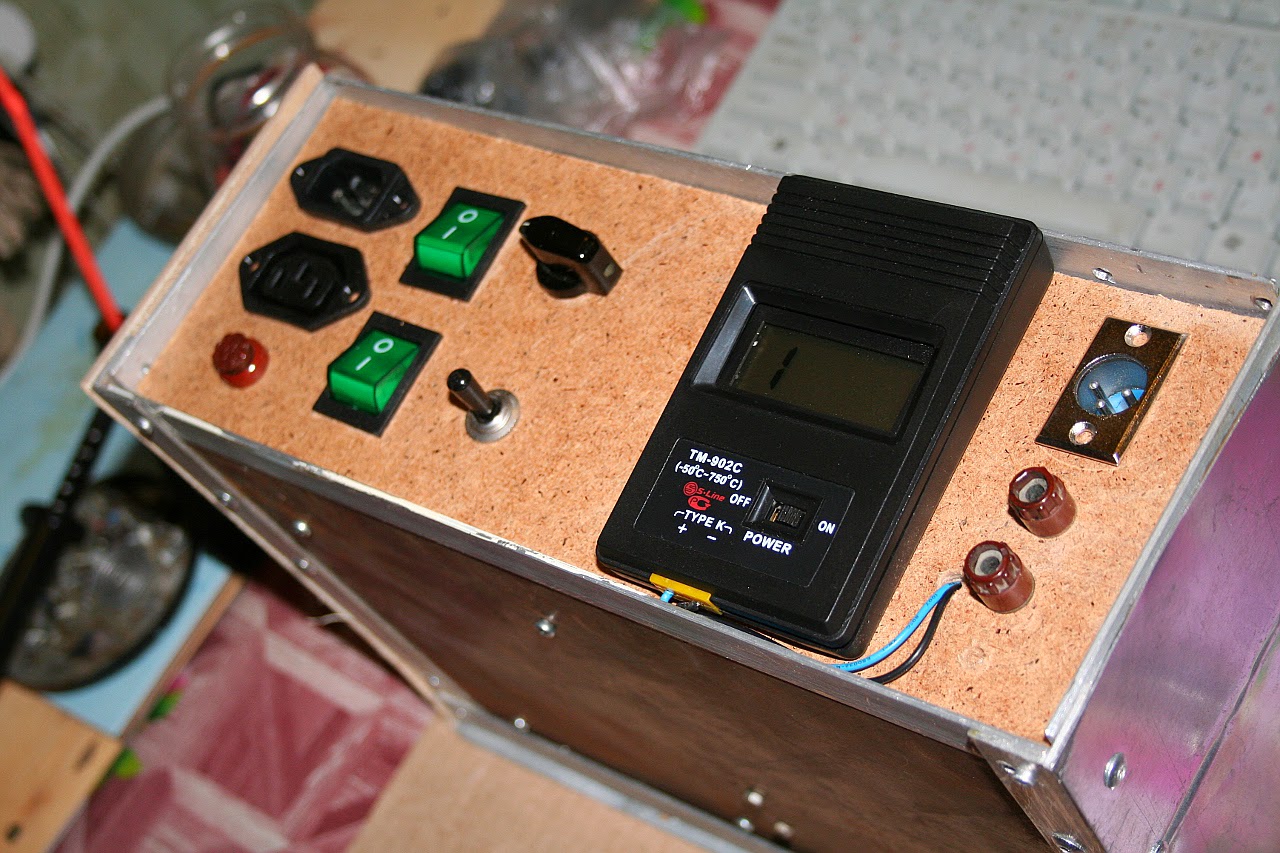

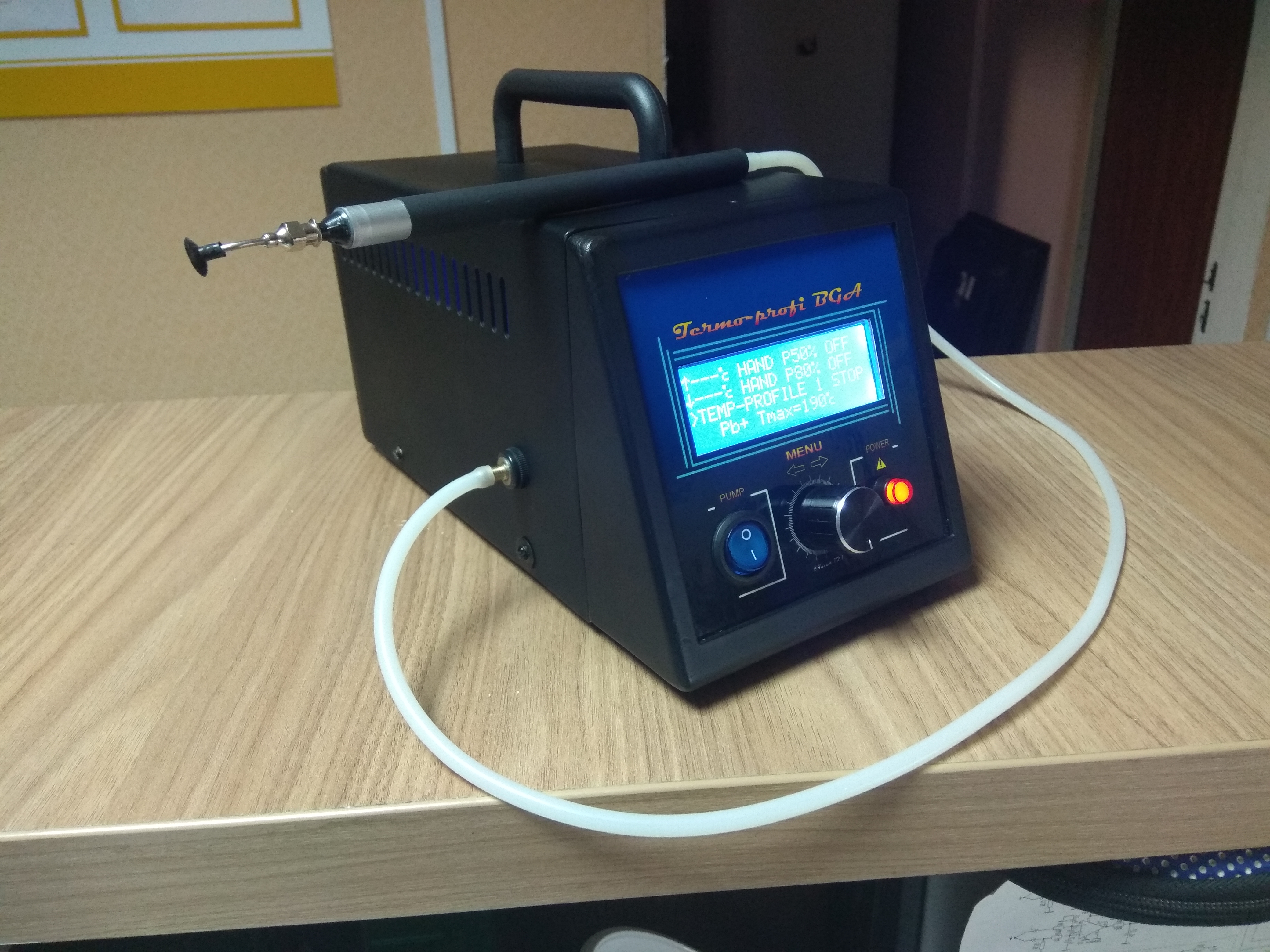

Самодельная паяльная станция

Самые простые станции включают в себя паяльники, контролирующего прибора и подставки под паяльник. Ключевое отличие станции с феном от традиционного паяльника заключается в том, использование этого станка позволяет не только соединять между собой детали, но, при этом оптимизировать температурный режим. В состав станции входят различные приспособления, которые не только повышают производительность, но и обеспечивают безопасность работника.

И конечно нельзя забывать то, что паяльные станции с феном оснащены приспособлением для снятия статического напряжения.

Характеристики, а так же принципы работы станции с феном не отличаются большой сложностью, и это позволяет, соорудить паяльную станцию с феном своими руками.

Рекомендации по сборке самодельной паяльной станции с феном

Ключевое требование, которое можно предъявить к самодельной паяльной станции с феном можно сформулировать следующим образом – она должна обеспечить поток воздуха разогретый до температуры не менее 850 ⁰C. При этом мощность нагревательного элемента в паяльной станции не должна превышать 2,6 кВт.

Кроме этого, все компоненты этого паяльного станка с феном не должны иметь высокую стоимость и быть доступными. Кстати, бытовые фены не отвечают ни одному этому требованию. Чаще всего домашние мастера стремятся изготовить или ручной, или стационарный термофен.

Как ни странно, стационарное изделие собрать легче. Это вызвано следующими причинами – ни кто не ограничивает мастера в габаритно – весовых характеристиках. Нет необходимости в изготовлении пистолетной рукояти, которая необходима для управления прибором.

Схема электропитания паяльного фена

Термофен, в стационарном исполнении работает следующим образом – излучатель тепла стоит неподвижно на рабочем столе, а перемещать необходимо деталь. Такое решение приводит к осложнениям во время выполнения пайки. Для повышения эффективности пайки, целесообразно использовать ручной паяльник (термофен). Такой прибор должен иметь небольшие размеры, а управлять им можно незащищенными руками.

Один из главных вопросов, который встанет перед мастером, решившимся собрать паяльную станцию своими руками, звучит примерно так, какой нагревательный инструмент целесообразно использовать. Как уже отмечалось, компоненты из которых состоит бытовой фен не отвечают требованиям, которые предъявляются к устройствам этого типа. Поэтому, использовать их при создании самодельной паяльной станции недопустимо.

Практика создания самодельных станций говорит о том, что самый оптимальный вариант – это самостоятельное изготовление нагревателя из нихромовой проволоки. Ее сечение должно находится в диапазоне от 0,4 до 0,8 мм. При этом надо понимать, что использование проволоки большего сечения позволит обеспечить больший запас мощности, но получить при этом необходимую для работы температуру будет довольно сложно.

Спираль нагревателя из нихромовой проволоки

По определению нагреватель не должен быть большим. Для этого нагревательная спираль не должна превышать 4 – 8 мм, по внешнему диаметру. В качестве основания, на котором будет зафиксирован нагревательный элемент необходимо, использовать материал с высокой стойкостью к воздействию высокой температуры. Это может керамика. Кстати, вполне может подойти деталь такого плана, устанавливаемая в бытовом фене.

В качестве нагнетателя можно установить вентилятор небольшого размера. Кстати, его тоже можно снять со старого фена.

Вентилятор должен обеспечить поток воздуха в пределах 20-30 литров в минуту. Еще один вариант – воздушный компрессор для аквариумов. Для повышения его производительности необходимо дополнить его ресивером. Для него можно использовать обыкновенную пластиковую бутылку.

Изготовление корпуса для фена можно выполнить исходя из нескольких вариантов. Можно использовать материалы, которые показывают высокую стойкость к воздействию температуры, например, керамику, но такое решение приведет к удорожанию конструкцию. Можно ее удешевить, используя частичную теплоизоляцию канала, по которому продвигается горячий воздух.

Корпус термофена для пайки

Для корпуса самостоятельно изготавливаемого термофена можно использовать корпус от бытового прибора. Существуют некоторые условия – так, корпус должен быть достаточно объемным, а сопло необходимо выполнять из термостойких материалов или из металлов.

Другая забота, которая встанет перед мастером, это обеспечение работоспособности устройства. В частности, в конструкцию самодельного устройства должен входить пусковой механизм (выключатель) и элемент, отвечающий за регулировку параметров потока воздуха, а именно скорости его движения и его температуры. Для решения этих задач в электрической схеме должны быть установлены реостаты, которые позволяют выполнять плавную настройку мощности.

Сборку изделия начинают с изготовления спирали. При ее намотке необходимо учитывать, что ее сопротивление должно находиться в районе от 75 до 95 Ом. Спираль должна быть намотана на надежный изолятор, а сверху ее необходимо закрыть изолятором, например, асбест или стекловолокно. После сборки этого узла концы спирали должны выходить наружу.

Готовый элемент должен быть установлен в предварительно подготовленный канал корпуса, то есть он должен быть выложен слоем тепловой изоляции. После установки спирали на место ее можно соединять с силовой проводкой, в состав, которой входит выключатель.

ВАЖНО! При выполнении работ необходимо постоянно помнить о тепловой изоляции.

В тыльной части корпуса необходимо смонтировать воздушный нагреватель. Если габариты нагнетателя не позволяют установить его в корпус, то вполне возможно его закрепить с внешней стороны. Для подачи воздуха необходимо присоединить воздуховод.

Правила пользования и техника безопасности

При работе необходимо строго соблюдать технику безопасности и правила использования подобных устройств. Во-первых, необходимо соблюдать противопожарную безопасность.

При работе недопустимо резко изменять температуру в нагревательном элементе.

Во время работу необходимо соблюдать осторожность и не допускать касания нагретых элементов. Недопустимо попадание влаги на корпус и внутрь термофена.

Насадки можно заменять только после того, как фен остынет.

Рабочее место должно хорошо проветриваться.

Схема паяльной станции своими руками, элементная база

Ключевой инструмент паяльной станции является паяльник. Если при самостоятельной сборке станции можно использовать какие-то элементы, снятые, например, с отслуживших свой срок бытовых приборов. То паяльник без всяких споров должен быть новый. Многие мастера отдают предпочтение изделиям Solomon и некоторым другим.

Схема паяльной станции

После подбора паяльника можно приступит к выбору диодного моста для электрической схемы и трансформатора. Для того, что бы получить напряжение в 5 В необходим линейный стабилизатор с хорошим охлаждением. В качестве альтернативного варианта можно рассмотреть использование трансформатора, у которого есть в наличии обмотка, которая необходима для обслуживания цифрового блока.

Принципиальную схему самодельного устройства можно поискать на специализированных форумах.

Назначение кнопок и варианты прошивки

На передней панели станции должны быть установлены кнопки управления, отвечающие за исполнение следующих функций:

• Понижение/повышение температуры с определенным шагом, например в 5 или 10 градусов.
• Установку заранее подобранных режимов.

Настройка паяльной станции

Вместо кнопок управления можно использовать внешний прибор (программатор) или выполнить прошивку внутри схемы. Настроить температуру довольно просто.

Регулятор температуры низковольтных паяльников

Новички могут попробовать свои силы собрав упрощенную схему. По сути – это та же станция, только с ограниченными возможностями. Так как в ней будет несколько другая начинка. Она может работать с 12-ти вольтовыми паяльниками или устройств собранных на основании микропаяльника.

В основании такой схемы лежит устройства регулятора сетевого паяльного устройства. Она имеет 16 уровней настройки параметров температуры.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Вы в радиолюбительстве «чайник» или даже пока ещё только «кандидат в чайники», но поддались всеобщему настроению на радиолюбительском форуме и сделали заказ в интернет – магазине AliExpress на паяльный фен. Дождались его прибытия и теперь подолгу и с интересом рассматриваете его. Конечно, хотелось бы произвести подключение и попробовать эту штуку в деле. Причём по быстрому и без лишних затрат.

Это вполне возможно. Всё просто. Потребуется блок питания на 24 вольта с регулировкой выходного напряжения, регулятор мощности от бытового пылесоса и мультиметр с функцией измерения температуры.

Схема подключения паяльного фена

А это собственно и есть схема подключения всего выше перечисленного. Итак «идём» по схеме снизу в верх. Выходные провода с регулятора мощности соединяются с проводами белого и серого цвета идущими к нагревательной спирали паяльного термофена, выходные провода с регулируемого блока питания на 24 вольта соединяются с проводами идущими к вентилятору паяльного термофена (плюсовой провод питания к коричневому, провод минус питания к синему), жёлтый пока оставляем без внимания, к разъёмам мультиметра для подключения термопары подключаем чёрный и красный провод, которые идут к термопаре находящейся внутри термофена. Зелёный провод также пока игнорируем. Места соединения проводов тщательно изолируем изолентой. В первую очередь это относится к скруткам выходных проводов с регулятора мощности от пылесоса с проводами идущими к нагревательной спирали по которым будет идти опасное для жизни напряжение до 220 вольт.

Но, предварительно стоит вскрыть корпус фена и проконтролировать правильность его внутренней сборки производителем, ибо прецеденты имели место быть. Имеется кое что и здесь. На среднем фото видно, что недостаёт двух саморезов крепления платы соединения проводов. На правом изоляция верхнего и нижнего провода продавлена вследствии небрежной укладки не по месту при сборке, благо жилы целы. Уже не зря вскрывал.

На левом фото – все подключения завершены, мультиметр включённый на пределе измерения температуры показывает комнатную температуру. Положения регуляторов и в блоке питания на 24 вольта и в регуляторе мощности в крайнем левом положении, так сказать «на нуле».

Следующие действия: положение регулятора блока питания ставим в среднее положение и подаём на всю собранную схему сетевое напряжение 220 В. Далее осторожно ручку (обязательно из диэлектрика) потенциометра регулятора мощности нагревательной спирали подаём вправо и одновременно смотрим на показания измерителя температуры. Она начнёт расти. В какой-то момент прекращаем увеличивать мощность нагревательной спирали и начинаем уменьшать скорость воздушного потока – температура при этом продолжает расти.

На правом фото, согласно показаниям мультиметра, температура достигла практически 360 градусов, однако реальная температура воздуха выходящего из сопла фена несколько ниже, в конкретном случае эта разница составляет 70 градусов в меньшую сторону. Данные получены путём практического замера температуры выходящего из сопла фена воздуха штатной термопарой мультиметра.

Испытания станции в деле

Конечно не удержался от соблазна и произвёл практическое снятие с платы б/у многоногой микросхемы. Процесс длился порядка полутора минут, для первого опыта, считаю не плохо. Понравилось, суета и боязнь физического повреждения извлекаемого компонента отсутствуют в корне, микросхема снялась с места установки легко, все ножки полностью целые, внешний вид – как с магазина. Но главное теперь имеется полное практическое представление о том, что такое паяльный термовоздушный фен. Соответственно проверена и исправность полученного устройства. Всё ОК! Автор Babay iz Barnaula.

Обсудить статью СХЕМА ПОДКЛЮЧЕНИЯ ТЕРМОВОЗДУШНОГО ПАЯЛЬНОГО ФЕНА

Принципиальная схема, описание сборки, фотографии и видео работы отличного преобразователя напряжения из 12 в 220 вольт.

Революция в области техники для кладопоиска – новый 3D металлодетектор, с большим ЖК дисплеем.

Технология качественного и простого изготовления лицевых панелей для различных приборов.

Схема проверенного преобразователя напряжения 12В в 220, на основе трансформатора компьютерного БП.

Самодельная индукционная паяльная станция

При работе с радиоаппаратурой в домашних и промышленных условиях часто требуется произвести пайку различных элементов. Для этой цели существуют различные виды паяльников. Они различаются габаритами, мощностью и принципом действия, что в совокупности определяет их специализацию и область применения. Одна из разновидностей данного прибора — индукционный паяльник.

Что это такое

Индукционный паяльник — прибор для пайки, не имеющий в своей конструкции нагревательного элемента. Нагрев жала происходит под действием возникающих внутри корпуса вихревых электрических полей. Данный принцип действия увеличивает эффективность применения прибора в разы.

Плюсы и минусы

Основными преимуществами данного типа приборов по сравнению с аналогичным оборудованием с керамическими нагревательными элементами являются:

• Высокая скорость нагрева. Рабочая часть агрегата нагревается до необходимой температуры менее чем за 30 секунд.
• Надежность и долговечность. Этот класс оборудования при правильном использовании имеет срок службы более 10 лет.
• Возможность отрегулировать тонкости нагрева. Паяльник имеет большое количество регулировок, позволяет устанавливать температуру нагрева наконечника с высокой точностью.
• Высокотемпературные компоненты SMD-радио. Они особенно важны для чувствительной настройки режима работы.
• Безопасность. В отличие от аналогичных паяльников такие устройства менее подвержены отказам и не повреждают шнур питания, подключенный к корпусу устройства.
• Удобство. Паяльник имеет удобную форму и небольшой размер, что делает его идеальным для пайки мелких деталей, особенно там, где их трудно достать.
• Более того, такое паяльное устройство имеет очень высокую эффективность, поскольку ферромагнитный слой наконечника используется в качестве нагревательного элемента. Прибор фактически не теряет тепло.
• Дизайн паяльника

К недостаткам данного вида приборов для пайки относят:

• Необходимо отдельно докупать сменные насадки вслучае, если требуется изменить режим пайки.
• Стоимость относительно других паяльников достаточно высока.

Конструкция

Станция индукционной пайки состоит из следующих компонентов:

• электронный блок с понижающим трансформатором и генератором
• датчиком нагрева, который подключается к устройству с помощью длинного гибкого кабеля и специального разъема.
• Рабочим органом такого устройства является жало, в котором медная проволока намотана вокруг гнезда, куда вставлен ​​хвостовик.

Как работает

Основным отличием индукционного паяльника от обычного паяльника является нагревательный элемент или его нет вообще. Инструмент нагревается за счет наличия вихревых токов под воздействием переменного магнитного поля.

Индукционный паяльник имеет катушку, в которую вставлен стержень устройства.

Процесс нагрева индуктора заключается в следующем:

1. Генератор подает высокочастотный ток в 36 В на катушку индуктивности через линию питания.
2. Ток, протекающий через индуктор, превращается в переменное магнитное поле, силовая линия которого пересекает ось наконечника, расположенного внутри индуктора.
3. Магнитное поле, которое взаимодействует с ферромагнитным распылением на наконечнике, заставляет его намагниченность поворачиваться и образовывать вихревое электрическое поле. Этот процесс сопровождается большим выделением тепла и очень быстрым нагревом хвостовика, после чего вся поверхность находится при высокой температуре.
4. Регулировка тока (от частоты которого зависит температура наконечника) осуществляется с помощью регулировочного датчика на электронном блоке. В индукционной паяльной станции используются два метода для контроля температуры нагрева паяльника: с помощью датчика температуры, встроенного в наконечник паяльника и сменные картриджи. Пи первом способе термопара в головке паяльника отправляет сигнал электронному блоку, а электронный блок в соответствии с полученными данными производи регулировку температуры. Для второго способа регулировки необходимо иметь дополнительные сменные наконечники.

Важно! Не у всех моделей в комплекте идут сменные наконечники. Поэтому следует заранее позаботиться о том, чтобы их докупить при необходимости.

Индукционная паяльная станция своими руками

Изготовление индукционного паяльника своими руками — дело не особенно сложное и затратное. Но оно имеет несколько недостатков. Во-первых, мощность и эффективность данного устройства будут невелики. Во-вторых, прибор не будет иметь большого количества дополнительных функций и регулировок, как это могло быть с заводским вариантом. Поэтому наиболее приемлемым вариантом является покупка дешевого китайского аналога.

Если же все-таки имеется желание сделать паяльник самому, то нужно выполнять действия по данному алгоритму:

• подобрать подходящую трубку, которая будет выполнять функции корпуса.
• встроить в нее трубку из металла меньшего диаметра. На нее будет наматываться импровизированная катушка.

• медной проволокой диаметром около 1 мм сделать примерно 12 витков.

Важно: Витки не должны соприкасаться.

• стержень и катушку покрывают слоем изоляции.
• в трубку встраивают медный прут, который будет выполнять функции жала.
• для питания применяют любой трансформатор, понижающий напряжение.

Область использования

Благодаря своей эффективности и малым размерам данный вид устройств имеет широкую область применения:

• Подходят для пайки мелких радиолюбительских схем.
• Используются профессионалами для монтажных работ.
• Применяются в промышленных условиях.

Как применять

При пайке различных небольших радиокомпонентов, согласно требованиям нормативных документов, рекомендациям изготовителей электронных компонентов температура на кончике рабочей поверхности не должна превышать 2700С. При использовании новых моделей устройства этот параметр можно установить с помощью регулятора регулировки на электронном блоке устройства. Правильность данной настройки проверяется касанием наконечника устройства наконечником термопары, подключенной к мультиметру. Основными критериями выбора такого сварочного оборудования являются:

• мощность — наиболее удобна и практична модель паяльной станции, мощность которой может регулироваться от 5 до 60 Вт.
• частота тока в индукторе — для радиолюбителей и полупрофессионалов тока с частотой от 400 до 700 кГц будет достаточно. Модели, используемые профессионалами и рабочими, имеют частоту до 13,5 МГц.
• типы управления нагревом — большинство современных устройств могут использовать интеллектуальную технологию нагрева для регулировки температуры нагрева наконечника.
• количество независимых каналов — для возможности подключения к паяльнику горячего пинцета Устройство также должно быть оснащено 2 независимыми каналами.
• размер и вес — для удобства эксплуатации и переноски устройство должно иметь небольшой размер и вес (не более 1 кг)
• также при выборе необходимо учитывать срок гарантии, возможность ремонта и наличие дополнительных компонентов, которые делают процесс пайки более удобным.

Индукционный паяльник — эффективное средство для пайки. Изготавливать такое устройство своими руками не совсем целесообразно. Намного проще купить дешевый китайский аналог, который прослужит дольше и будет иметь большое количество настроек и дополнительных функций.

Самодельная паяльная станция на Arduino. DIY Soldering station Arduino: mcpcholkin — LiveJournal

Давно хотел себе термовоздушную паяльную станцию но все душила жаба и удручала портативность, потому как старый советский   паяльник на 40 ват легко умещался в рюкзаке, да и паял я им вполне неплохо, последней каплей стало то что закончился припой и я купил в ближайшем ларьке катушку другого припоя, и он почему-то не стал плавится от слова вообще, просто отказался, я предявил претензию продавцу на что тот сказал “У меня все норм, это твой паяльник гавно”, я конечно обиделся, как это 25 лет работал нормально а тут перестал, ну ладно паять то все равно нужно, купил в другом ларьке другой припой, и опять нифига, просто не плавится, подумал и пошел покупать новодельный паяльник, прямо в магазине включил и проверил, второй припой плавит аж капли летят, думаю за многие годы нагреватель в моем любимом паяльнике пришел в негодность, но что интересно припой что я купил в первом ларьке все равно не плавился, как потом я выяснил он начинает плавится при 300 градусах.
Но вылез другой момент жало новодельного паяльника обгорает за 10-15 минут, толи из за того что температура там выше толи жало из хренового метала, но суть в том что старый паяльник я залудил один раз и проблем при многочасовой работе не было, а тут пайка из приятного времяприпровождения превратилась в муку, постоянно приходилось чистить жало стальной губкой.

В общем пришло время искать нормальный паяльник, но опять же под натиском жабы, и раз уже начал выбирать паяльник то и фен было бы хорошо, ато выпаивать микросхемы сплавом розе не очень удобно, да и ремонт телефона даже хорошо заточеным жалом работа муторная и кропотливая.
Смотрел разные варианты но то слишком дорого, то не очень гибко, а потом я набрел на вот это видео – Паяльная станция на ардуино за 10$ (и тут мой внутренний еврей заликовал) хоть реальная стоимость получилась дороже 25$   на компоненты, это все еще дещшево и я получил кучу опыта по работе с arduino и микроэлектроникой.

Назаказывал кучу компонентов, которых в итоге тоже не хватило и пришлось докупать в радиомаге по завышеной цене, но терпеть уже небыло сил, и привозмагая боль использования обгорающего паяльника я принялся собирать схему.

Основные элементы станции покупаются в сборе, а именно ардуина, бп, паяльник и фен, а вот с мелочевкой типа диммера фена и управляющего транзистора предстояло справится самому.

Первым делом занялся платой усиления для термопары на LM358N

Первый раз собирал что-то на макетке, старался сделать все максимально компактно, получилось не аккуратно, жутко неудобный паяльник зараза…

Далее в ускореном темпе усвоил принцыпы работы с семисегментными индикаторами, после чего понял что выводов у ардуины маловато еще пришлось освоить сдвиговые регистры.

Познав все тонкости работы с LED дисплеями (оказывается чтобы не было ghousting эффекта после каждого прогона все диоды нужно тушить) я осознал что мне нужно 2 дисплея, на паяльник и на фен, а выводы у ардуины уже на исходе, и тут или городить каскад из сдвиговых регистров или ставить их паралельно + 2 ноги ардуины, но я как подумал какую логику прийдется реализовать чтобы раздельно управляь двумя дисплеями посылая одну последовательность байтов… ну его нафиг в общем, решил подобрать готовый дисплейный модуль.

Из двух вариантов победила лень, графичесский интерфейс смотрится круче, можно шняжек всяких нарисовать, но вот морочится с этим дико лень, по тому простой как внешне так и в освоении 16X2 мне подошел больше.

А вот с диммером фена ситуация более интересная, есть много реализаций: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14.
Я реализовал самую простую схему с детектором ноля.

Програмно управление димером основано на библиотеке CyberLib.
Для начала поэксперементировав на лампочке отловил некоторые косяки, потом и фен можно цеплять.

Схему собрал на такой же макетке (все элемены у меня на отдельных платах чтобы быть модульными) между высоковольтными дорожками срезал пятачки с макетки чтобы шанс пробоя был меньше.

Тирак от лампочки  нагревался до 32 градусов, от фена до 70, по этому усадил его на радиатор от диодной сборки (донор лазерный принтер).
Для управления вентилятора просто продублировал схему управления паяльником (такого мощного транзистора там много, но разводить зоопарк было лень).


Хотел сделать активные элементы на  кроватках но как на зло не было 6-ти пиновых, пришлось брать то что есть и заказывать про запас из китая.

Все нужные модули готовы, теперь пришла пора собрать их воедино, сердцем всего агрегата выступает клон Arduino Pro Mini V3, хорош он тем что на нем выведены 4 дополнительных пина (винов много не бывает).

Прикинул расположение на плате, чтобы все поместилось.

Добавил спикер (чтобы моргало и пищало) зазьемы все от тех же принтеров, резистор для подстройки контраста дисплея, и куча резисторов для кнопок.
Кнопки представляют из себя последовательно соедененные резисторы замыкаемые на аналоговый вход, читая который можно отличить какая кнопка нажата.

Минусом такого подхода является то что нормально отрабатывается только одна кнопка одновременно, ну а плюсом то что на огромное количество кнопок (в финальной версии 8 штук) задействован всего один вход ардуины.

Собрав все это дело на столе, понял что нужно думать корпус.

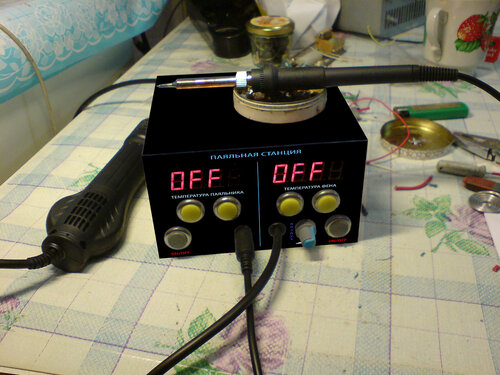

Первая версия собрана в картонную коробку, лишь бы не на столе.

И сразу пошел в строймаг за контейнерами.
То что получилось вырезать из пластика было ужастным…

Спустя одно падение треснул угол и тут пришлось делать более другой корпус.

Выбор пал на старый CD привод, привод старый, стенки толстые и крепкие.

Насверлил отверстий и прикрыл дно пластиком от упаковки.
Передняя панель из заглушки от того же корпуса, и побольше горячих соплей.

Передняя панель довольно маленькая, и пришлось очень плотно компоновать органы управления и разьемы, сначала я думал расположить разьемы паяльника и фена по бокам станции, но в таком случае затрудняяется доступ к одному из узлов, по этому разьемы максимально в лево, далее дисплей и потом 2 ряда управления, верх паяльник, низ фен, все програмно настраивается.
Изначально я думал сделать красивые цветные кнопки, но их мне нужно минимум 6 штук, что довольно много и места под них нет, идею с двумя енкодерами тоже откинул так как реализация кода довольно сложная (считать смену уровней) и лучше пустить время на что-то более полезное, остановился на обычных тактовых кнопках распаяв их на макетке, сами по себе кнопки короткие в качестве толкателей использовал короткие болтики с гайкой изнутри, получилось не очень ровно но щелчек нажатия достаточно отчетливый, как первая реализация пойдет.

Установленный вентилятор на 24 вольта скорее для успокоения совести, очень горячих  элементов внутри почти нет, греется только тирак и диодный мост под нагрузкой, по этому вентилятор подключен паралельно турбине фена, ну  и есть переключатель (джампер от того же привода) чтобы переключить вентилятор на постоянную работу либо вовсе выключить.
Когда работает фен вентилятора в корпусе не слышно.

Питание ардуины организовано на любимом мною  DC-DC преобразователе (тот что помельче).

Он немного избыточен (может давать до 3-х ампер) но альтернатив ему небыло, пробовал ставить микро DC-DC  но она очень грелась так как расчинана на 23 вольта максимум и работает на пределе, ну а линейный стабилизатор на 5 вольт бдет отдавать 19 вольт в тепло, что тоже многовато.

Что качается хардварной реализации пожалуй все, остальное дело прошивки, все свои наработки я залил на GitHub включая полную схему в eagle, ошибок в коде хватает, постараюсь выкроить время и привести код в более подобающий вид, но по крайней мере все на данном этапе работает, хоть и есть парочка не отловленых багов над которыми нужно поработать.

Калибровку проводил при помощи K-термопары и калибровочного скетча, все таблицы и скетчи на гитхабе, калибровка не претендует на идеальную но в рабочих диапазонах + / – точно (при калибровке паяльника спалил к чертям одно жало черезмерными температурами, будте осторожны и калибруйте с жалом которое не жалко ).

На этом пожалуй все, на момент написания статьи станция отработала часов 10 (в основном по мелочи) пока без особых нареканий.

Паяльная станция DIY: 6 шагов (с изображениями)

ПРОВЕРКА ДЕТАЛЕЙ

Это очень важный шаг, поэтому, пожалуйста, внимательно прочтите этот раздел.

Во-первых, существует множество клонов ручек HAKKO 907 и как минимум два варианта оригинальных утюгов HAKKO (с керамическим нагревателем A1321 и A1322).

Дешевые клоны за 2–3 доллара – ранние примеры неоригинальных запчастей. В них используется термопара типа К и очень хреновый керамический нагреватель (или простая нихромовая катушка).

Более дорогие клоны на 6–7 долларов практически идентичны оригиналу HAKKO 907. Отличить клон от оригинала можно только по маркировке на изоляции провода или возможному отсутствию марки HAKKO и номера модели на самом керамическом нагревателе. Мне очень повезло, и я получил эту.

Вы можете проверить подлинность вашей детали, измерив сопротивление между контактами или проводкой нагревательного элемента:

ИЛИ ХОРОШИЙ КЛОН:

Нагреватель: 3-4 Ом

Термистор: 50-55 Ом при комнатной температуре

Наконечник на ESD контакт: <2 Ом

ЗЛОЕ КЛОНЫ:

Нагреватель: 0-2 Ом для нихромового нагрева,> 10 Ом для дрянной керамики

Термопара: 0-1 Ом

Наконечник ESD: <2 Ом

ПРИМЕЧАНИЕ: Если сопротивление вашего нагревательного элемента очень высокий, скорее всего поврежден.Вам следует попросить замену (если возможно) или приобрести новый оригинальный керамический нагревательный элемент A1321.

POWER

Чтобы немного запутать, я нарисовал свой трансформатор в виде двух трансформаторов. Сама схема очень проста, и у вас не должно возникнуть проблем с ее пониманием.

1) На выходе каждой вторички поставим выпрямительный мост. Я купил несколько небольших мостов на 1000 В 2 А, которых должно хватить. Сам трансформатор выдает максимум 2 А на линии 24 В, а мощность утюга – 50 Вт, поэтому наша теоретическая максимальная мощность будет около 48 Вт.

2) Выход 24 В постоянного тока также имеет сглаживающий конденсатор 35 В 2200 мкФ. Это может быть излишним, но в будущем мы, вероятно, подключим еще кое-что к линии 24 В, помимо керамического нагревателя.

3) Я использовал стабилизатор напряжения LM7805T с некоторыми конденсаторами, чтобы понизить 9 В постоянного тока до 5 В постоянного тока для питания платы управления со всеми логическими компонентами.

PWM CONTROL

Вторая схема демонстрирует, как мы собираемся управлять нашим керамическим нагревателем: мы получаем сигнал PWM от микроконтроллера ATMega и отправляем его через оптрон PC817 на затвор МОП IRF540.

Значения резисторов на этом этапе являются чисто теоретическими приближениями и могут быть скорректированы в окончательном проекте.

Контакты 1 и 2 соответствуют керамическим проводам нагревателя.

Контакты 4 и 5 (термистор) подключены к выходному разъему, который мы будем использовать в качестве входов операционного усилителя LM358 на нашей плате управления.

Контакт 3 – это соединение ESD от паяльника.

ПЛАТА УПРАВЛЕНИЯ

В основе моей конструкции лежит микроконтроллер ATMega8. На самом деле я впервые работаю с чем-то другим, кроме ATTiny13 или ATTiny2313.

Этот MCU дает нам достаточно контактов ввода-вывода, чтобы избежать использования регистров сдвига для ввода-вывода и упростить нашу конструкцию.

Три вывода OC обеспечат достаточное количество каналов ШИМ для будущих обновлений (например, вторичное железо), в то время как тонны доступных каналов АЦП могут предоставить дополнительные возможности мониторинга температуры. Как вы, наверное, заметили, я уже добавил дополнительный канал ШИМ и дополнительные разъемы для датчиков температуры для будущих надстроек.

В правом верхнем углу находятся разъемы для поворотного энкодера (A и B для направления плюс кнопка).

Разъем ЖК-дисплея разделен на 2 части: 8-контактный разъем питания и данных, 4-контактный регулятор контрастности / подсветки.

В дополнение к основным разъемам я добавил 4-контактный UART для предварительной отладки (мы будем использовать только контакты RX, TX и GND).

Разъем ISP не реализован. Мы будем использовать разъем DIP-28 для подключения нашего микроконтроллера и вынимать его для перепрограммирования, когда нам нужно.

R4 и R8 регулируют усиление соответствующих схем усилителя (максимальное усиление x100).

Некоторые вещи могут измениться в окончательном дизайне, но общая структура останется прежней.

DIY Цифровая паяльная станция (Hakko 907): 17 ступеней (с изображениями)

Внутри ручки Hakko 907 находится нагревательный элемент с датчиком температуры рядом с ним. Оба заключены в керамический материал. Нагревательный элемент – это просто змеевик, который выделяет тепло при подаче электроэнергии. С другой стороны, датчик температуры представляет собой термистор. Термистор похож на резистор: при изменении температуры изменяется и сопротивление термистора.

Термистор Mystery Hakko:

К сожалению, Hakko не предоставляет достаточно данных о термисторе внутри своих нагревательных элементов. Долгие годы это оставалось для меня загадкой. Итак, еще в 2017 году я провел крошечный стендовый тест, чтобы собрать тепловые характеристики загадочного термистора внутри. Я добавил датчик температуры к наконечнику утюга, подключил омметр к контактам термистора утюга и подключил нагревательный элемент к настольному регулируемому источнику питания. Затем я увеличил температуру железа и записал соответствующие сопротивления термистора.В конце концов я получил график данных, который был полезен для проектирования схемы. Затем я обнаружил, что у него, вероятно, есть термистор PTC с положительным тепловым коэффициентом. Это означает, что по мере увеличения температуры вокруг термистора сопротивление термистора также увеличивается.

(Для следующих шагов, пожалуйста, обратитесь к третьему рисунку для расчета)

Делитель напряжения для датчика:

Чтобы получить полезный выходной сигнал от датчика температуры термистора.Пришлось подключить к нему делитель напряжения. Опять же, нет таблицы данных для загадочного датчика, поэтому я установил верхний резистор на делителе напряжения, чтобы ограничить максимальную мощность, рассеиваемую на датчике (установив его на максимум 50 мВт). Теперь, когда я приобрел верхний резистор делителя напряжения, я вычислил максимальное выходное напряжение в условиях максимальной рабочей температуры. Выход делителя напряжения составил около 1,6 В. Затем я решил совместимость АЦП с 10-битным АЦП Arduino Nano и в конце концов обнаружил, что я не могу подключить датчик делителя напряжения напрямую, поскольку значения слишком малы для его точного определения.Проще говоря, если бы я подключил датчик делителя напряжения непосредственно к аналоговому выводу, между показаниями температуры были бы промежутки (например: 325 ° C, 326 ° C, 328 ° C ….. 327 ° C отсутствует. )

Операционный усилитель:

Чтобы предотвратить потенциальную проблему наличия промежутков между показаниями температуры, был использован операционный усилитель для увеличения или усиления низкого пикового выходного напряжения 1,6 В делителя напряжения. Следующие вычисления из третьего рисунка показывают минимально необходимое усиление и усиление, которое я выбрал для реализации.Я не максимизировать прибыль для масштабирования выходного сигнала 1.6V делителя напряжения к опорному напряжению 5В АЦПОВ Arduino в виде того что я хотел бы добавить некоторый запас в случае, если другие ручки Hakko, связанные с делителем напряжения может дать напряжение выше 1.6V (что может привести к обрезке). Коэффициент усиления 2,22 должен дать достаточно большой запас, чтобы проект мог работать и с другими моделями железных ручек.

Паяльная станция своими руками с ATmega8

Мощный паяльник. Если он вам нужен, вы хотите его или просто любите создавать вещи, то этот проект для вас.

Какой инструмент в наборе электрика является одним из самых важных? Я скажу вам одно, что вы, вероятно, любите и ненавидите; паяльник. Вам не обязательно быть инженером-электриком, чтобы он вам понадобился, он вам понадобится, даже если вы просто мастерица, который любит ремонтировать вещи по дому.

Для базовых применений стандартный паяльник, который вы подключаете к стене, выполняет свою работу, но для более деликатных работ, таких как ремонт и сборка электронных схем, вам понадобится паяльная станция.Контроль температуры важен, чтобы не сжечь компоненты, особенно интегральные схемы. Кроме того, вам может потребоваться, чтобы он был достаточно мощным, чтобы поддерживать определенную температуру, если вы обнаружите большую пластину заземления, к которой вы хотите припаять.

Будучи студентом, посещающим университет вдали от дома, я обнаружил, что было непрактично снимать паяльную станцию ​​с рабочего места, чтобы таскать ее туда и обратно, когда я приезжаю домой. Я решил, что лучше купить новый, а еще лучше построить новый.

Конструкция

Когда я проектировал паяльную станцию, я имел в виду несколько ключевых качеств.

• Переносимость – Это достигается за счет использования импульсного источника питания (импульсного источника питания) вместо обычного трансформатора и выпрямительного моста.
• Простой дизайн – Мне не нужны были ЖК-дисплеи, ненужные светодиоды или кнопки. Я просто хотел, чтобы сегментный светодиодный дисплей показывал мне заданную и текущую температуру. Я также хотел иметь простую ручку для выбора температуры (потенциометр) и отсутствие потенциометра для регулировки точности, так как это можно легко сделать с помощью программного обеспечения.
• Universal – Я использовал стандартный 5-контактный штекер Aviator (какой-то тип DIN), поэтому он совместим с паяльниками Hakko и их наконечниками.

На мой взгляд, лучший способ регулирования температуры паяльника – это использование микроконтроллера в качестве ПИД-регулятора. Очень вероятно, что вы слышали о PID раньше, например, 3D-принтеры используют его для установки температуры горячего конца. Этот принцип не нов, так как его можно использовать для всего, что требует автоматической настройки и широко используется в промышленности.Даже в вашем домашнем цифровом термостате используется контроллер такого типа.

Как это работает

Прежде всего, поговорим о PID. Чтобы объяснить это прямо, давайте рассмотрим наш конкретный случай с паяльной станцией. Система постоянно отслеживает ошибку, которая представляет собой разницу между заданным значением (в нашем случае, температурой, которую мы хотим, и нашей текущей температурой). Он регулирует выход микроконтроллера, который управляет нагревателем через ШИМ, по следующей формуле:

.

Как видим, есть три параметра Kp, Ki, Kd. Параметр Kp пропорционален ошибке в настоящее время. Параметр Ki учитывает ошибки, которые накапливаются с течением времени. Параметр Kd – это прогноз будущей ошибки. В нашей настройке мы используем библиотеку PID Бретта Борегарда для адаптивной настройки, которая имеет два набора параметров: агрессивный и консервативный. Когда текущая температура далека от уставки, контроллер использует агрессивные параметры, в противном случае – консервативные.Это позволяет сократить время нагрева при сохранении точности.

Вот схема. Он использует 8-битный микроконтроллер ATMEGA8 в DIP (вы можете использовать ATMEGA168-328, если у вас есть один из них), который очень распространен, и вариант 328 находится в Arduino UNO. Я выбрал его, потому что его очень просто программировать с помощью Arduino IDE, в которой также есть несколько хороших библиотек, готовых к работе.

Температура считывается термопарой, встроенной в паяльник.Мы усиливаем напряжение, генерируемое термопарой, примерно в 120 раз с помощью операционного усилителя из-за термоэлектрического эффекта. Выход подключен к выводу ADC0 микроконтроллера, который преобразует напряжение в значение от 0 до 1023.

Уставка задается потенциометром, который используется в качестве делителя напряжения. Он подключен к выводу ADC1 ATMEGA8. Диапазон 0–5 В (выход потенциометра) изменяется на 0–1023 АЦП и снова на 0–350 градусов Цельсия функцией «карта».

Спецификация материалов

Вот список материалов, экспортированных из Kicad.Дополнительно вам понадобится:

• Паяльник Hakko clone, самые популярные на eBay и китайских сайтах (с термопарой, а не термистором)
• Блок питания 24V 2A (рекомендую SMPS, но можно использовать трансформатор с выпрямительным мостом)
• Потенциометр 10k
• Электрическая вилка в авиационном стиле с 5 контактами
• Электрический разъем на панели
• Печатная плата
• Выключатель питания
• Разъемы с контактами 2,54 мм
• Множество проводов
• Разъемы Dupont
• Кейс (я напечатал мой на 3D-принтере)
• Один тройной светодиодный матричный дисплей
• AVR ISP programmer (для этого можно использовать Arduino).

Конечно, вы можете легко заменить светодиодную матрицу ЖК-дисплеем или использовать кнопки вместо потенциометра, в конце концов, это ваша паяльная станция. Я изложил свой выбор дизайна, но вы можете делать это как хотите. Если вам нужна помощь с кодом или вы меняете компоненты, оставьте комментарий, и я вам помогу!

Инструкции по сборке

Во-первых, вы должны сделать печатную плату. Используйте любой способ, который вы предпочитаете, я рекомендую перенос тонера, так как это самый простой способ.Кроме того, моя печатная плата длиннее, потому что я хотел, чтобы она была размером с SMPS, чтобы я мог поставить один поверх другого. Не стесняйтесь изменять его, вы можете загружать файлы и редактировать их с помощью Kicad. После этого припаиваем все детали к плате.

Убедитесь, что между источником питания и разъемом питания установлен переключатель. Используйте относительно толстые провода для сети, а также для соединения между источником питания и печатной платой, а также между выходом MOSFET (H на печатной плате) и заземляющим проводом для выхода.Чтобы подключить потенциометр, подключите 1-й контакт к 5 В, 2-й контакт к POT, а 3-й контакт к земле. Все необходимые соединения находятся на печатной плате. Обратите внимание, что для светодиодной матрицы я использовал общий анод, но ваш может быть другим. Вам придется немного изменить код, но инструкции закомментированы в скетче. Подключите контакты E1-E3 к общим анодам / катодам, а контакты a-dp – к соответствующим контактам на вашем массиве. Вы должны проконсультироваться по этому поводу. Наконец, установите заглушку для паяльной станции и припаяйте соединения.Картинка со схемой должна вам здесь помочь.

Теперь самое интересное – загрузка кода. Для этого вам понадобится библиотека PID. Если у вас есть программист AVR ISP, вы знаете, что вам нужно делать. Подключите контакты + 5v, Ground и MISO, MOSI, SCK и RESET, загрузите скетч Arduino, откройте его (на вашем компьютере должна быть установлена ​​Arduino IDE) и нажмите кнопку «Загрузить».

Если у вас его нет, вы можете использовать для этого свой Arduino. Подключите ваш Arduino (UNO / NANO) к ПК, перейдите в файл -> примеры -> ArduinoISP и загрузите его.Затем перейдите в Инструменты -> Программист -> Arduino как ISP. Подключитесь, как показано ниже (ИЗОБРАЖЕНИЕ), а затем загрузите скетч Arduino, откройте его и нажмите Sketch -> Upload using Programmer.

ВНИМАНИЕ! Если вы, как и я, используете ATMEGA8 вместо 168/328 и ваша версия Arduino выше 1.6.0, вам необходимо выполнить следующие инструкции:

Вот и все. Теперь вы можете наслаждаться своей паяльной станцией, созданной своими умелыми руками.

Калибровка

Я соврал, это не то.Теперь нам нужно его откалибровать. Поскольку нагреватели и термопары внутри имеют различия, особенно если вы не используете оригинальный паяльник Hakko, нам необходимо его откалибровать.

Во-первых, вам понадобится цифровой мультиметр с термопарой для измерения температуры наконечника, хотя лучший способ сделать это – купить термометр для наконечника (на eBay есть несколько поддельных Hakko, которых должно хватить). После измерения температуры вам необходимо изменить значение по умолчанию «510» в этой строке кода: map (Input, 0, 510, 25, 350) по следующей формуле:

, где TempRead – это температура, которая отображается на вашем цифровом термометре, а TempSet – это температура, которую вы установили на своей паяльной станции. Это всего лишь приблизительная настройка, но ее должно быть достаточно, вам не нужна особая точность для пайки.Я использовал градусы Цельсия, потому что это то, что обычно используется в электронике, но вы можете изменить код по Фаренгейту, если хотите.

Корпус с 3D-печатью (необязательно)

Я сам разработал и напечатал корпус, потому что я могу сложить SMPS и печатную плату, чтобы он был красивым и аккуратным. К сожалению, чтобы вы могли использовать этот случай, вам нужно будет найти точный тип SMPS. Если он у вас есть и вы хотите его построить или изменить в соответствии с вашими потребностями, вы можете загрузить файлы. Я напечатал свой с заполнением 20%, 0.Высота 3 слоя. Вы можете использовать большее заполнение и меньшую высоту слоя, если у вас есть время и терпение.

Заключение

Есть еще много вещей, которые можно улучшить, например, использование специализированной ИС термопары с компенсацией холодного спая. Если у вас есть предложения, вам нужны новые функции или у вас возникли проблемы во время сборки, оставьте комментарий.

Я предоставляю вам еще раз внимательно прочитать инструкции; Найдите свои части и соберите вещь. Желаю вам пайки без пригорания!

Паяльная станция.zip

Попробуйте сами! Получите спецификацию.

Простая самодельная паяльная станция своими руками MK936 Схема

В интернете много разных паяльных станций, но у каждой свои особенности. Одни трудны для новичков, другие работают с редкими паяльниками, некоторые не доработаны и т. Д. Мы сделали упор на простоту, низкую стоимость … Проекты электроники, Самодельная паяльная станция «Простая самодельная паяльная станция MK936 Circuit», проекты atmega8, проект avr, микроконтроллер проекты, » Дата 2019/08/04

В интернете много разных паяльных станций, но у каждой свои особенности.Одни сложны для новичков, другие работают с редкими паяльниками, некоторые не доработаны и т. Д. Мы сделали упор на простоту, дешевизну и функциональность, чтобы такую ​​паяльную станцию ​​мог собрать каждый начинающий радиолюбитель.

Обычный паяльник, подключенный напрямую к сети, просто постоянно греется с той же мощностью. Из-за этого он очень долго нагревается и регулировать температуру в нем нет возможности. Можно уменьшить эту мощность, но добиться стабильной температуры и повторяемости пайки будет очень сложно.Паяльник, подготовленный для паяльной станции, имеет встроенный датчик температуры, что позволяет подавать на него максимальную мощность во время нагрева, а затем поддерживать температуру на датчике.

Если вы просто попытаетесь отрегулировать мощность пропорционально разнице температур, он либо будет нагреваться очень медленно, либо температура будет плавать циклически. В результате программа управления должна содержать алгоритм ПИД-регулирования. В нашей паяльной станции мы, конечно же, использовали специальный паяльник и уделяли максимум внимания температурной стабильности.

Характеристики схемы паяльной станции

Питание от источника постоянного напряжения 12-24В
Потребляемая мощность при напряжении 24В: 50Вт
Сопротивление паяльника: 12Ω
Время выхода в рабочий режим: 1-2 минуты в зависимости от напряжение питания
Максимальное отклонение температуры в режиме стабилизации, не более 5 градусов
Алгоритм регулирования: PID
Отображение температуры на семисегментном индикаторе
Тип нагревателя: нихром
Тип датчика температуры: термопара
Возможность калибровки температуры
Настройка температура с помощью светодиода ecooder
для отображения состояния паяльника (нагрев / работа)

Принципиальная схема

Схема предельно проста.В основе всего микроконтроллера Atmega8. Сигнал с оптопары поступает на операционный усилитель LM358 с регулируемым усилением (для калибровки), а затем на вход АЦП микроконтроллера ATmega8A. Для отображения температуры используется семисегментный индикатор с общим катодом, разряды которого включаются через транзисторы. При повороте ручки энкодера BQ1 температура устанавливается, а в остальное время отображается текущая температура.При включении начальное значение устанавливается на 280 градусов. Определяя разницу между током и требуемой температурой, пересчитывая коэффициенты компонентов ПИД, микроконтроллер с помощью ШИМ модуляции нагревает паяльник. Для питания логической части схемы использовался простой линейный стабилизатор DA1 на 5В.

Список компонентов

Для сборки печатной платы и корпуса требуются следующие компоненты и материалы:

 BQ1.Кодировщик EC12E24204A8
    C1. Электролитический конденсатор 35В, 10мкФ
    С2, С4-С9. Керамические конденсаторы X7R, 0,1 мкФ, 10%, 50 В
    C3. Электролитический конденсатор 10В, 47мкФ
    DD1. Микроконтроллер ATmega8A-PU в корпусе DIP-28
    DA1. Стабилизатор напряжения L7805CV до 5В в корпусе ТО-220
    DA2. Операционный усилитель LM358DT в корпусе DIP-8
    HG1. Семисегментный трехразрядный индикатор с общим катодом BC56-12GWA. Также на плате предусмотрено место для дешевого аналога.
    HL1. Любой индикаторный светодиод на ток 20 мА с шагом выводов 2.54 мм
    R2, R7. Резисторы 300 Ом, 0,125Вт - 2шт.
    R6, R8-R20. Резисторы 1КОм, 0,125Вт - 13шт.
    R3. Резистор 10 кОм, 0,125 Вт
    R5. Резистор 100 кОм, 0,125 Вт
    R1. Резистор 1 Ом, 0,125 Вт
    R4. Подстроечный резистор 3296Вт 100кОм
    VT1. Транзистор полевой ИРФ3205ПБФ в корпусе ТО-220
    VT2-VT4. Транзисторы BC547BTA в корпусе ТО-92 - 3шт.
    Хз1. Двухконтактный зажим с шагом выводов 5,08 мм
    Двухконтактная клемма с шагом выводов 3,81 мм
    Трехконтактная клемма с шагом выводов 3,81 мм
    Радиатор стабилизатора FK301
    Кузовной блок ДИП-28
    Кузовной блок ДИП-8
    Разъем для паяльника
    Выключатель питания SWR-45 B-W (13-KN1-1)
    Паяльник.Мы напишем об этом позже
    Детали из оргстекла для тела (файлы для вырезания в конце статьи)
    Ручка энкодера. Вы можете купить его, а можете распечатать на 3D-принтере. Файл для скачивания модели в конце статьи
    Винт М3х10 - 2шт.
    Винт М3х14 - 4шт.
    Винт М3х30 - 4шт.
    Гайка М3 - 2шт.
    Гайка М3 квадратная - 8шт.
    Шайба М3 - 8шт
    Шайба горизонтальная М3 - 8шт.
    Также для сборки необходимы провода, стяжки и термоусадочная трубка.

Подробности процесса установки будут показаны и прокомментированы в видео ниже.Отметим лишь несколько моментов. Соблюдайте полярность электролитических конденсаторов, светодиода и направление установки микросхем. Чипы не устанавливаются, пока не будет полностью собран корпус и не проверено напряжение питания. С микросхемами и транзисторами следует обращаться осторожно, чтобы не повредить их статическим электричеством.

То есть осталось только подать питание на плату и подключить разъем паяльника.
Разъем паяльника требует пайки пяти проводов.Первому и пятому красным, остальным – черным. Контакт необходимо сразу одеть в термоусадочную трубку, а свободные концы проводов залудить.
Короткий (от переключателя к плате) и длинный (от переключателя к источнику питания) красные провода следует припаять к переключателю питания. Затем переключатель и разъем можно установить на лицевую панель. Обратите внимание, что переключатель может быть очень тугим. При необходимости доработайте файлы лицевой панели!

Микроконтроллер ATmega8 и настройка

В конце статьи вы можете найти HEX-файл для микроконтроллера.Биты слияния должны оставаться заводскими, то есть контроллер будет работать на частоте 1 МГц от внутреннего генератора.
Первое включение следует произвести перед установкой микроконтроллера ATmega8 и операционного усилителя на плату. Подайте на схему постоянное напряжение питания от 12 до 24 В (красный должен быть «+», черный «-») и проверить наличие напряжения питания 5 В между выводами 2 и 3 стабилизатора DA1 (средний и правый выводы). . После этого отключите питание и установите микросхемы DA1 и DD1 в панели.При этом следите за положением ключевых фишек.

Снова включите паяльную станцию ​​и убедитесь, что все функции работают правильно. Индикатор отображает температуру, энкодер ее меняет, паяльник нагревается, а светодиод сигнализирует режим работы. Далее необходимо откалибровать паяльную станцию. Оптимальный вариант для калибровки – использование дополнительной термопары. Необходимо установить требуемую температуру и проверить ее на жале эталонным прибором.Если показания различаются, отрегулируйте многооборотный подстроечный резистор R4. При настройке помните, что показания индикатора могут незначительно отличаться от реальной температуры. То есть, если вы выставили, например, температуру «280», а показания индикатора немного отклоняются, то по эталонному прибору нужно добиться именно температуры 280 ° С. Если у вас нет теста Измерительное устройство под рукой, вы можете установить резистор около 90 кОм, а затем экспериментально подобрать температуру.После проверки паяльной станции можно аккуратно, чтобы не растрескать детали, установить лицевую панель.

В текущей версии обновили чертежи резки оргстекла, изготовления печатных плат, а также обновили прошивку для устранения мерцания индикатора. Обратите внимание, что для новой версии прошивки необходимо включить CKSEL0, CKSEL2, CKSEL3, SUT0, BOOTSZ0, BOOTSZ1 и SPIEN (то есть изменить настройки по умолчанию).

Источник: Customelectronics.ru / simple_solder_mk936

СПИСОК СКАЧИВАНИЯ ФАЙЛОВ (в формате TXT): LINKS-26215.zip

180348 Паяльная станция своими руками | Elektor Magazine

Маленькая паяльная станция для жала Weller RT. Совместимость с Arduino Leonardo для простого обновления прошивки и расширения через USB. Пользовательский интерфейс состоит из небольшого OLED-дисплея и поворотного энкодера.

Начиная с версии прошивки 1.2, включена последовательная консоль, которая позволяет вам устанавливать и считывать уставки станции, а также вы можете считывать текущую температуру и, если есть, ошибки станции. Вы просто можете подключить станцию ​​с помощью кабеля USB к ПК и использовать интегрированный терминал arduino ide для команд.Убедитесь, что вы используете Newline или Carrigereturn как автоматическое окончание строки. Поддерживаемые команды можно получить из файла readme или набрав «help» в терминале.

Помимо того, что он основан на версии Platino, были внесены некоторые изменения. Самым важным шагом было добавление детектора сломанной термопары к входному каскаду. Если наконечник имеет плохой контакт, станция больше не будет включать нагреватель, чтобы предотвратить повреждение наконечника. Также было улучшено усиление вмененного напряжения, чтобы получить лучший диапазон, что означает, что мы можем лучше определить, есть ли у нас наконечник с перегревом.Также теперь вы можете изменять ток, протекающий через наконечник.

Для пользовательского ввода требуется только один поворотный энкодер (со встроенной кнопкой) для управления утюгом, и теперь станция имеет 0,96-дюймовый OLED-дисплей вместо буквенно-цифрового ЖК-дисплея 2×16, который использовался в версии Platino. Все эти небольшие модификации также означает, что у нас есть новое программное обеспечение для станции, но давайте посмотрим, что изменилось в круге.

style = “font-size: 1em;”> Оборудование

Вход для измерения температуры имеет подтягивающий резистор 1 МОм до 5 В и понижающий резистор 10 МОм до 0 В на входе. Если по какой-либо причине наконечник не подключен, мы получим показание температуры выше 600 ° C и можем с уверенностью предположить, что это связано с неисправностью.

Наконечник Weller RT имеет внутри термоэлемент. Поскольку он производит лишь небольшое усиление напряжения, зависящее от температуры, требуется для использования полной мощности АЦП микроконтроллера.

Для входа питания (24 В макс.) Style = “font-size: 1em;”> для MCU и OLED используется небольшой LDO.Присутствует диод для защиты платы от обратной полярности.

Делитель напряжения R7-R9 позволяет микроконтроллеру считывать фактическое входное напряжение. Текущая прошивка имеет функцию обнаружения пониженного напряжения или низкого заряда батареи. Если напряжение на входе опускается ниже 10,8 Vstyle = “font-size: 1em;”> наконечник больше не запитан. Поскольку это довольно компактная паяльная станция, ее можно использовать в полевых условиях с одним из дешевых стартовых комплектов для автомобилей Lipo.

Также может быть интересен датчик угла поворота.100 style = “font-size: 1em;”> были добавлены конденсаторы нФ для подавления сигналов. Это может пригодиться, когда сигналы кодировщика обрабатываются полностью по прерываниям. Также обратите внимание на внешние подтягивающие резисторы, которые обеспечивают четко определенное значение. MCU имеет собственное внутреннее устройство, но их значения указаны в диапазоне от 20 style = “font-size: 1em;”> kΩ до 60 style = “font-size: 1em;”> kΩ, в нашей схеме они имеют стабильный стиль 10 = “font-size: 1em;”> значение кОм.

OLED подключен к SPI MCU, так что здесь ничего особенного.Также USB-соединение осуществляется согласно даташиту и не содержит каких-либо особых ухищрений.

style = “font-size: 1em;”> Программное обеспечение

После включения станции вас приветствует загрузочный логотип, затем появляется главный экран. Вы можете увидеть текущую температуру, мощность, подаваемую на наконечник, в виде гистограммы и целевую температуру, установленную пользователем. Станция нагреет наконечник, как только появится главный экран.Целевая температура сохраняется в EEPROM микроконтроллера.

Если станция бездействует в течение десяти минут, она переходит в режим отключения питания и снижает температуру до 100 ° C. Если затем он будет бездействовать еще в течение 10 минут, станция перейдет в спящий режим и отобразит подсказку для откладывания, перемещающуюся по экрану. Нажмите кнопку поворотного энкодера, чтобы снова разбудить станцию.

style = “font-size: 1em;”> Ошибки

Если эти ошибки появляются, вы можете подтвердить их, нажав кнопку поворотного энкодера. Затем, если все снова в порядке, станция возобновляет работу через десять секунд.

Последнее, о чем следует упомянуть, – это ограничитель тока. Плата отобразит в среднем 1,5 style = “font-size: 1em;”> A, используя максимальный рабочий цикл 50% для сигнала управления ШИМ.Если у вас есть источник, который может обрабатывать более 1,5 style = “font-size: 1em;”> нагрузку, вы можете изменить значение в коде. Параметр можно найти на HW_150500.h для станции.

Лучшая паяльная станция для домашних мастеров и любителей

Фото: depositphotos.com

Большинство домашних мастеров, знакомых с гвоздями, клеем, кистями и шпаклевочными ножами, довольно уверенно относятся к домашнему ремонту. Тем не менее, ремонт электроники, такой как телевизор, компьютерная плата или даже дрон, может быть устрашающим.Крошечные детали, сложная проводка и дорогие компоненты могут показаться непозволительно самодельными. Хотя эти опасения в некоторой степени обоснованы, успешный ремонт бытовой электроники возможен, если у вас есть надежное решение для пайки.

Паяльная станция – это инструмент для ремонта электроники, который позволяет пользователю склеивать компьютерные микросхемы, провода, резисторы и транзисторы вместе. Они достаточно малы, чтобы поместиться на столе, и достаточно мощные, чтобы плавить толстые слои припоя. Преимущество использования лучшей паяльной станции по сравнению со стандартным утюгом состоит в том, что вы можете установить температуру жала точно в соответствии с вашими потребностями.Однако существует несколько различных стилей паяльных станций, поэтому важно понимать, какие из них лучше всего подходят для ваших проектов, а какие действительно первоклассные.

1. ЛУЧШИЙ В ЦЕЛОМ: Цифровая паяльная станция Hakko
2. RUNNER UP : Термовоздушная паяльная станция YIHUA 2 в 1

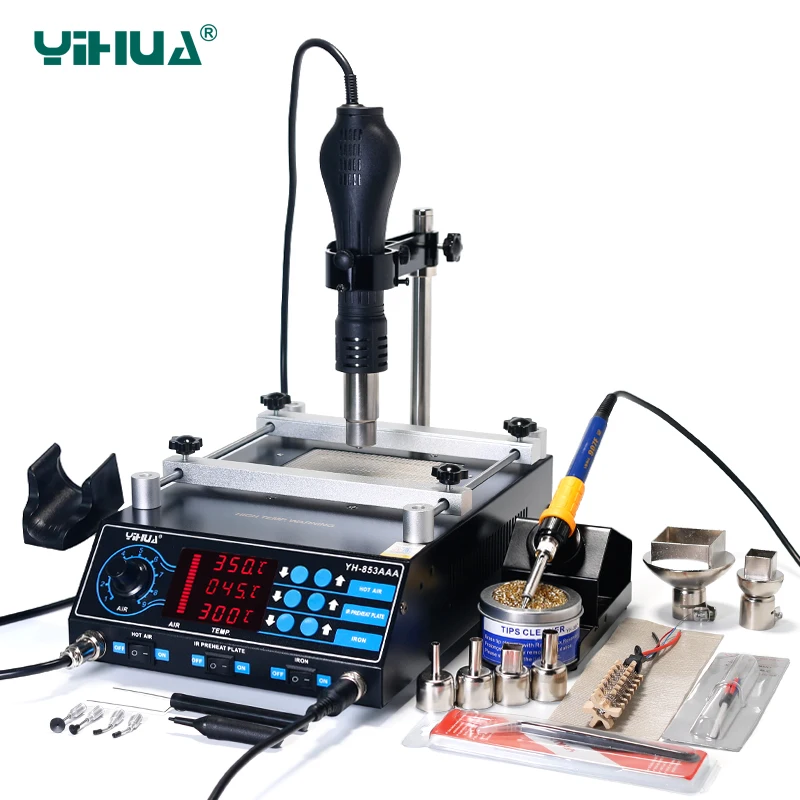

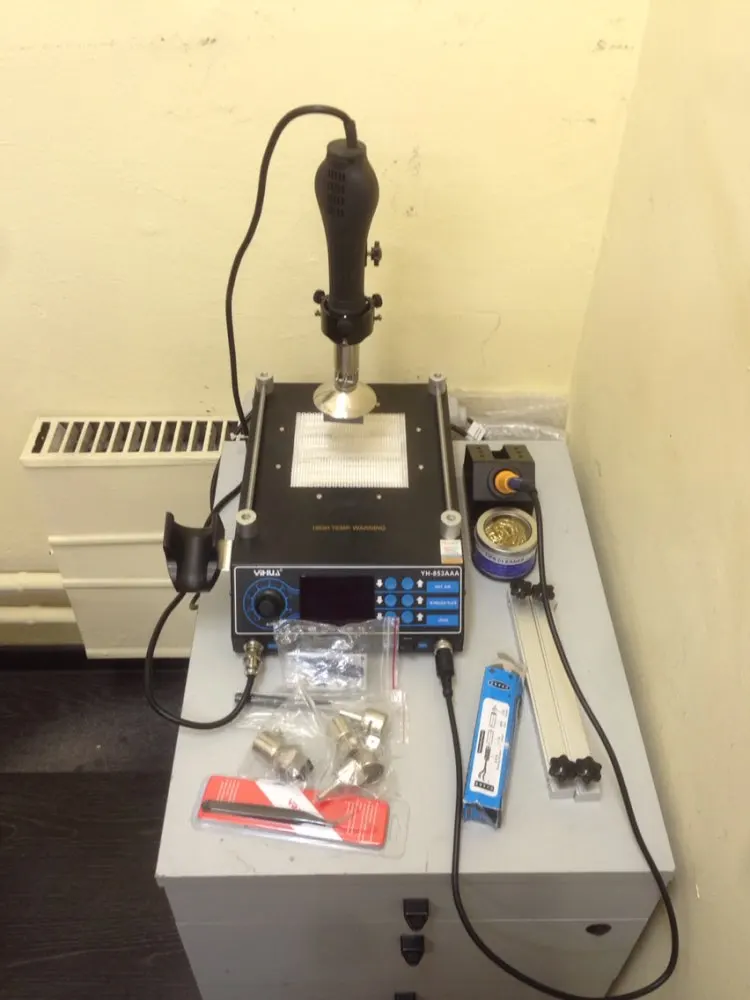

3. UPGRADE PICK: YIHUA Hot Air Rework Rework
5. Паяльная станция с цифровым дисплеем X-Tronic
6. НАИЛУЧШИЙ БЕСПРОВОДНЫЙ: Профессиональная цифровая паяльная станция Yihua
7. НАИЛУЧШИЙ ГОРЯЧИЙ ВОЗДУХ: Паяльная станция TXINLEI 110 В
8. НАИЛУЧШИЙ БЛОК ДЛЯ БАКА: Паяльная станция Weller 40 Вт

Фото: depositphotos.com

Все паяльные станции имеют схожий вид, но немного отличаются по принципу работы. Возможно, вы захотите пойти на самые простые вещи с контактным комплектом или взять на себя высококлассные проекты профессионального уровня с инфракрасной станцией.

Контактные паяльные станции используют одну из наиболее распространенных форм пайки: пистолет или ручку, подключенную к источнику электрического тока, для нагрева стержня или катушки паяльной проволоки с выводами.Затем припой стекает по проводам или цепи и охлаждается, образуя одно соединение из нескольких частей.

Контактные паяльные станции имеют регулируемые настройки температуры, что позволяет паять более широкий спектр электроники и плат, не перегревая и не повреждая их. Они бывают разной мощности, которая определяет, насколько хорошо машина может поддерживать свою температуру при контакте с соединением. Большие соединения могут отводить все тепло от машины с меньшей мощностью, в то время как более высокая мощность будет дольше оставаться при оптимальных температурах.

Вредное воздействие свинца на здоровье, включая анемию, слабость, а также повреждение почек и мозга, побудило электронное сообщество к созданию бессвинцовых припоев. В них используется смесь проводящих металлов – олова, серебра и меди – для плавления на стыке и создания прочного соединения. Бессвинцовые паяльные станции отличаются от своих стандартных контактных аналогов тем, что для бессвинцовой пайки требуются более высокие температуры. Стандартные свинцовые машины могут не достичь достаточно высокой температуры плавления для бессвинцового припоя, или, если они это сделают, наконечники часто быстро перегорают.

Паяльные станции горячим воздухом, также называемые паяльными станциями, используют пистолет для обмывания горячим воздухом электронных компонентов для создания паяного соединения. Сначала на стык наносится паяльная паста, а затем соединяются два компонента. Затем пользователь водит горячим воздухом, установленным на правильную температуру, над компонентами, чтобы нагреть пасту, которая затем становится блестящей и подтягивает детали на место.

Станции горячего воздуха позволяют специалистам по электронике самостоятельно переделывать плату, удаляя компоненты.Пользователь просто промывает соединение пистолетом (установленным на соответствующую температуру), пока припой не нагреется достаточно, чтобы разделить компоненты. Это помогает пользователям экономить детали и заменять компоненты на функциональных платах.

Инфракрасные паяльные станции работают так же, как паяльные станции горячим воздухом, поскольку пользователь помещает паяльную смесь между стыками, а затем нагревает стык для создания соединения. Разница в том, что инфракрасная станция использует лазер для нагрева стыка – более быстрый метод как при настройке, так и при нагреве.

Пользователь может нагреть компонент вместо соединения, направив лазер прямо на компонент. Также меньше шансов на неточную пайку, поскольку лазер не обдувает компоненты, как паяльная станция горячим воздухом.

Инфракрасные станции обычно дороже и менее доступны для домашних мастеров. Они больше подходят для профессиональных магазинов, которым необходимо работать быстро, чтобы поддерживать свою прибыль.

Помните о перечисленных ниже важных факторах, выбирая лучшую паяльную станцию ​​для ваших нужд.

Некоторым печатным платам требуются более низкие температуры, чем другим, и если вы попробуете их со стандартным универсальным паяльником, у вас есть хорошие шансы их разрушить. Для аналоговых настроек температуры используется диск, который вы вручную поворачиваете на желаемую температуру, и иногда они не попадают в цель. Чтобы измерить точность, вы должны измерить температуру с помощью температурного пистолета на кончике и соответствующим образом отрегулировать.

Цифровые настройки температуры, как правило, более дорогие, чем аналоговые, можно откалибровать для упрощения использования.Просто отрегулируйте температуру с помощью машины и проверьте температуру на наконечнике. Если числа не совпадают, вы можете откалибровать устройство для правильного чтения. Это гораздо более удобный способ постоянно поддерживать правильную температуру.

Большинство паяльников для самостоятельного изготовления (не станционных) имеют номинальную мощность от 15 до 25 Вт, в то время как некоторые станции могут достигать 75 Вт. Этот рейтинг определяет, сколько времени потребуется паяльнику для нагрева и насколько хорошо он сохранит тепло в данной ситуации.Если вы паяете тяжелое соединение 15-ваттным паяльником, жало может слишком остыть, чтобы сразу перейти на другое соединение. Припаяйте 75-ваттную модель, и вы сможете гораздо быстрее переходить от стыка к стыку.

Эта скорость восстановления напрямую связана с мощностью, поэтому домашние мастера, желающие спаять всю печатную плату, найдут более высокую мощность как наиболее полезную. Для тех, кто создает ткацкие станки для автомобилей или прицепов, подойдет утюг меньшей мощности или стандартный утюг.

Специалисты по электронике, работающие своими руками, получат выгоду от регулируемых настроек температуры паяльной станции.Хотя температура на кончике утюга не обязательно является единственным соображением, пользователи должны использовать минимально возможную температуру, поскольку это является эффективным.

Причин понижения температуры много. Одним из наиболее важных моментов является то, что раскручивание паяльника до максимально возможной температуры наверняка сожжет жало, создав окисленное и деформированное жало, которое потеряет свою эффективность. Некоторые компоненты лучше переносят тепло, чем другие. Если вы превысите температуру компонента, вы рискуете повредить его и можете не знать об этом, пока не застегнете все свое устройство.

Если вы покупаете паяльную станцию ​​контактного типа, в утюге должны быть сменные жала. Некоторые советы лучше работают в определенных сценариях. Например, наконечник зубила лучше всего подходит для нагрева крупных стыков и снятия деталей. В то же время тонкое острие больше подходит для нагрева крошечных суставов, не затрагивая другие суставы вокруг него.

Многие паяльные станции продаются в виде комплектов, в которые входят различные наконечники. Вы также можете купить замену, чтобы вам не приходилось обращаться к производителю за заменой наконечника, который больше не используется.Через некоторое время они сгорают, поэтому важно приобрести качественную станцию, которая позволит вам их заменить.

Работа с электроникой может быть увлекательным хобби. Как и в случае с большинством хобби, вы можете приобрести широкий выбор снаряжения, чтобы сделать его более увлекательным. К ним относятся держатель без помощи рук, который удерживает заготовку на месте, пока вы нагреваете или расплавляете припой, и очиститель наконечников, который удаляет флюс с конца вашего паяльника, сохраняя ваши соединения в чистоте для минимального сопротивления.Также, если в вашей паяльной станции нет набора инструментов для размещения мелких компонентов на электронной плате, вы можете купить полный набор отдельно.

Когда дело доходит до паяных соединений, врагом является окисление – форма коррозии между наконечником паяльника и кислородом, ускоренная нагревом. Чтобы помочь бороться с окислением, профессионалы в области пайки используют флюс: химическое чистящее средство, которое помогает предотвратить окисление и способствует растеканию припоя, позволяя припою легче прикрепляться к стыку.Оптимальный вариант – использовать полую паяльную проволоку с канифольным стержнем; канифоль – это химический флюс, который способствует растеканию припоя и снижает эффекты окисления.

При пайке образуются пары и дым. Хотя большинство небольших работ не представляют реальной опасности для здоровья, пары могут вызвать у вас боль в горле и, возможно, головную боль, поэтому рекомендуется всегда проветривать места, где вы паяете: откройте окно и используйте вентилятор, чтобы удалить раздражители. из комнаты и подумайте о том, чтобы надеть маску N95, если вы особенно чувствительны.

Если вы припаиваете провод к плате управления, один из профессиональных приемов – это предварительно залудить кончик провода. Предварительное лужение – это процесс расплавления небольшого количества припоя на конце провода перед тем, как припаять его к плате. Это гарантирует отсутствие окисления на кончике проволоки и позволяет припою прикрепляться быстрее и получать гораздо более надежный результат.

• Используйте канифольный припой для минимизации окисления.
• Обеспечьте хорошую вентиляцию помещения или наденьте маску, чтобы избежать появления паров.
• Предварительно оловянные концы проводов перед пайкой на плату управления для достижения наилучших результатов.

Фото: amazon.com

Для того, чтобы паяльная станция была в целом лучшей, она должна обеспечивать широкий диапазон температур, большую мощность и хорошее соотношение цены и качества. Hakko отвечает всем этим требованиям. Эта 70-ваттная паяльная станция контактного типа оснащена цифровым дисплеем, который позволяет вам устанавливать идеальную температуру (от 120 до 899 градусов по Фаренгейту), а наконечники заменяются, поэтому вы сможете продолжать использовать этот инструмент в течение многих лет. приходить.Также имеется станция для очистки наконечников, которая поможет вам сохранить паяные соединения без чрезмерного окисления и флюса.

Фото: amazon.com

Если вы собираетесь заняться доработкой, вооружитесь первоклассной паяльной станцией с горячим воздухом. 862BD + от YIHUA – идеальная установка для домашних верстаков для ремонта электроники, так как она предлагает цифровой дисплей температуры, фен и паяльник. Он также поставляется со сменными жалами для пневматического пистолета и паяльника, поэтому вы можете выбрать именно то, что вам нужно.Паяльник мощностью 75 Вт достигает температуры от 392 до 896 градусов по Фаренгейту, а воздушный пистолет – от 212 до 896 градусов по Фаренгейту. Он также оснащен станцией для очистки наконечников и предохранительным выключателем, который немедленно отключает воздушный пистолет, когда он находится в держателе.

Фото: amazon.com

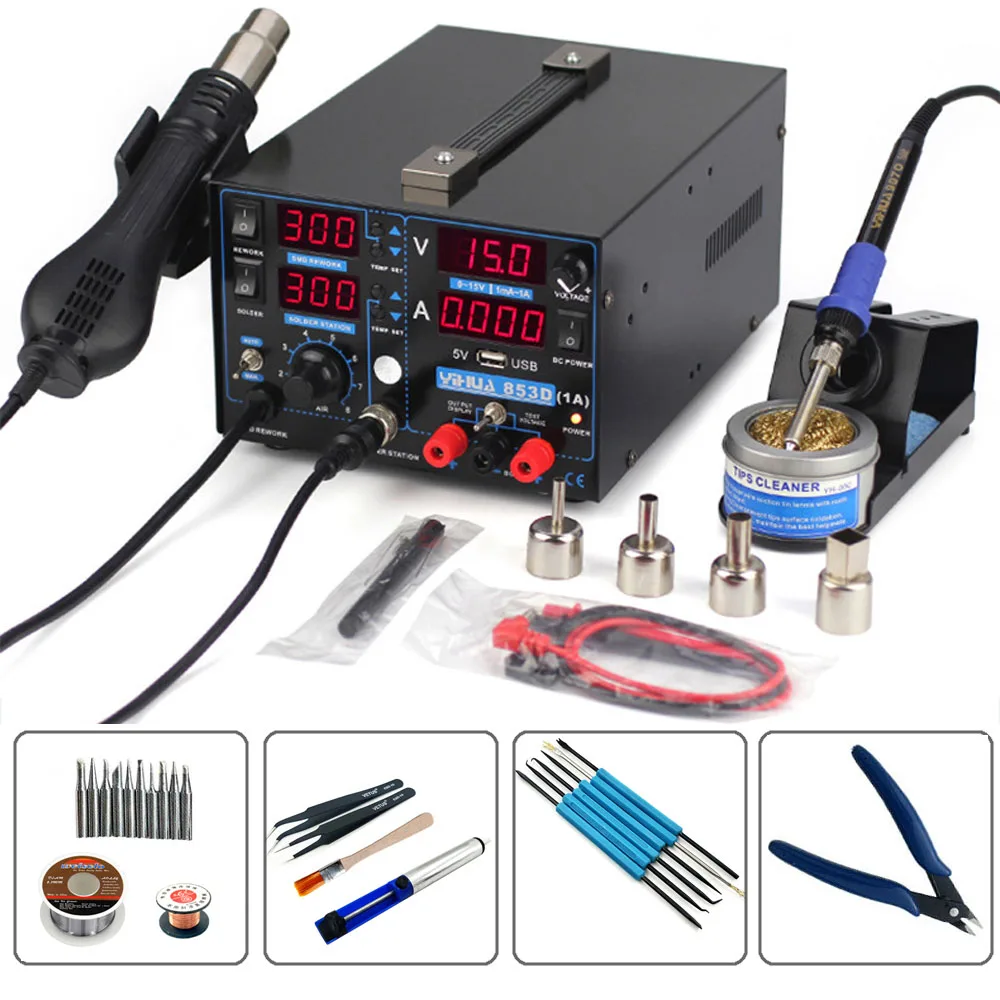

Эта YIHUA – паяльная и паяльная станция с горячим воздухом с некоторыми автоматическими функциями, которые оправдывают затраты на обновление. Есть четыре цифровых датчика, показывающих температуру термофена, температуру паяльника, напряжение, которое вы используете, и ток, потребляемый машиной.Это позволяет пользователю точно настроить свои параметры для получения отличных результатов. Паяльник машины мощностью 75 Вт нагревается до температуры от 392 до 896 градусов по Фаренгейту, а фена создает температуру от 212 до 896 градусов. Модель имеет автоматическое считывание температуры и ее соответствующую настройку, что позволяет пользователю быстро перемещаться между суставами, не теряя времени. Он также имеет защитные отключения, которые автоматически отключают машину, если вентилятор останавливается во время использования.Он поставляется со сменными наконечниками как для утюга, так и для вентилятора.

Фото: amazon.com

XTronic обладает большой мощностью и удобными функциями, которые сделают ваши паяльные работы быстрее, проще и приятнее. Паяльная станция этой 75-ваттной паяльной станции достигает температуры от 392 до 896 градусов по Фаренгейту, а также нагревается в течение 30 секунд. Температуру легко считывать с помощью цифрового дисплея 3060-PRO-ST-ACC. В нем также есть две «руки помощи», которые удерживают вашу заготовку на месте, пока вы подаете припой и манипулируете утюгом руками.Есть держатель для чистящего средства для наконечников, а также место для влажной губки, что гарантирует качественный стык.

Фото: amazon.com

Эта паяльная станция от YIHUA – отличный выбор для тех, кто предпочитает использовать бессвинцовый припой. Паяльник этой цифровой контактной паяльной станции нагревается до температуры от 392 до 896 градусов по Фаренгейту, поэтому он определенно достаточно горячий, чтобы разжижать бессвинцовый припой. Фактически, YIHUA настолько уверена в бессвинцовых возможностях этой машины, что включает в комплект рулон бессвинцового припоя.Он также имеет три сменных наконечника, позволяющих выбрать подходящий для работы, а также заменять наконечники, когда они вышли из своего рабочего состояния. Он поставляется с очистителем паяльного жала, что важно для получения наилучших соединений без свинца. Примечание: хотя Yihua утверждает, что этот паяльник эквивалентен 75-ваттному утюгу, компания не дает точных данных о фактической мощности.

Фото: amazon.com

Если вы новичок в переделке, паяльная станция горячего воздуха TXINLEI поставляется со всем необходимым для начала работы.В этот комплект входит термофен, паяльник, сменные наконечники, пинцет, демонтажный насос, щетки, кирки и паяльная проволока. Цифровой дисплей позволяет пользователю устанавливать точную температуру в зависимости от типа работы, а 60-ваттный паяльник достаточно мощный для большинства работ, достигая тех же температур, что и большинство других комплектов, с немного более медленным временем восстановления. Пистолет с горячим воздухом нагревается до температуры от 392 до 840 градусов по Фаренгейту. 8586 также может похвастаться встроенным лотком для влажных губок, что делает очистку кончика утюга быстрой и легкой.

Фото: amazon.com

Бюджетный Weller не уступает в возможностях. Его мощности в 40 Вт достаточно для большинства проектов DIY, которые не требуют пайки всей платы управления. В нем есть встроенный лоток для влажной губки, поэтому утюг всегда будет чистым. Хотя регулировка температуры является аналоговой, репутация Weller гарантирует ее точность и высочайшее качество результатов. Держатель утюга с обмоткой из проволоки защитит вашу рабочую поверхность от горячего наконечника утюга, а Weller имеет сменные элементы и наконечники, которых нет на большинстве паяльных станций более низкого уровня, что делает его выдающимся инструментом в бюджетном ценовом диапазоне.

9 лучших паяльников для начинающих

Если у вас есть более чем мимолетный интерес к электронике, вам, вероятно, когда-нибудь понадобится паяльник. Да, вы можете решить некоторые мелкие вопросы с макетной платой, но если вы действительно хотите заняться электроникой DIY, вам понадобится паяльник.

Существуют паяльники для профессионалов, которые стоят сотни долларов.К счастью, в ближайшее время или, скорее всего, когда-либо подобное вам не понадобится. Для большинства проектов в области электроники вы вполне можете обойтись чем-то гораздо более дешевым.

Итак, взгляните на наш список, и вы найдете лучший паяльник для электроники, с которого можно начать.

Weller – популярное имя в паяльниках, а 40-ваттный Weller WLC100 объединяет все, что вам нужно, в одном корпусе.Если вы просто ищете основы, в этой модели есть они и многое другое.

WLC100 быстро нагревается и может нагреться до 400 по Фаренгейту – идеально подходит для базовой электроники.Это также работает для ювелирных изделий и моделей для хобби. Этот предмет имеет сертифицированный Weller наконечник с железным покрытием ST3, который прослужит вам достаточно долго. Когда пришло время менять наконечники, WLC100 совместим с наконечниками для пайки ST.

Сохранение паяльника в чистоте необходимо для долгого срока службы, и здесь пригодится и прилагаемая многоразовая губка.

Если вам нужна точность цифрового управления, 70-ваттный Hakko FX888D – отличный вариант.Здесь вы найдете функции паяльников более высокого класса, а также все необходимые вам базовые аксессуары.

Вы всегда используете несколько температур? Предустановки FX888D помогут вам быстро и легко добраться до них.В сочетании с мощным нагревателем это означает, что вам не придется ждать нужной температуры.

FX888D не только полнофункциональный, но и занимает мало места.Это означает, что вы можете держать свое рабочее место в порядке, и утюг не будет занимать место, когда вы им не пользуетесь.

Если вы ищете утюг с большей мощностью, но не нуждаетесь в большом количестве функций, попробуйте X-Tronic Model # 3020-XTS.Этот паяльник имеет мощность 75 Вт с набором функций, аналогичным многим моделям среднего класса из этого списка.

Одно из важнейших соображений по поводу паяльника – безопасность.В конце концов, вы имеете дело с высокими температурами, что может быть опасно. Модель X-Tronic № 3020-XTS снабжена такими функциями безопасности, как таймер сна и автоматическое охлаждение. Он также имеет функцию самотестирования для проверки на короткое замыкание и перегрузку.

Это может быть доступный паяльник, но комплект паяльника Tabiger не экономит на дополнительных услугах.Вы получаете не только хорошо зарекомендовавший себя 60-ваттный паяльник, но и целый набор аксессуаров и дополнительных функций.

Встроенной подставки нет, но подставка все равно есть.Утюг поставляется с пятью различными наконечниками, насосом для удаления припоя, пинцетом, губкой для очистки и припоем. Если вы ищете все необходимое для начала работы в одном пакете, то это то, что вам нужно.

С Weller SP80NUS вы не получите все, что есть в WLC100.Тем не менее, вы получаете удвоенную мощность. Вы также получаете включенный светодиодный индикатор, который поможет вам увидеть, над чем вы работаете.

SP80NUS не регулируется, но 80 Вт в пределах диапазона работы с электроникой, хотя и на максимальном уровне.Эта модель также включает в себя легко заменяемый наконечник.

Паяльная станция Vastar имеет знакомый форм-фактор, аналогичный другим изделиям в этом списке.Эта конкретная модель регулируется от пяти до 60 ватт, что делает ее хорошо подходящей для всех видов электронных проектов.

В дополнение к основам, эта паяльная станция поставляется с пятью различными наконечниками.К ним относятся как круглые прецизионные наконечники, так и наконечники для долота. Также прилагаются антистатические пинцеты, облегчающие выполнение ваших проектов.

Еще одна 60-ваттная регулируемая модель, Aoyue 469, также использует классический форм-фактор, который присутствует во многих моделях из этого списка.469 выделяется среди других в этом списке, поскольку он оснащен двухцветным светодиодом. Это позволяет легко визуально контролировать температуру.

Aoyue 469 поставляется только с одним наконечником, но он перезаряжаемый и подходит для более чем 50 различных наконечников.В комплект поставки входят паяльник, подставка, губка для очистки, подставка для катушки припоя и руководство пользователя.

Комплект паяльника ANBES – это набор для пайки электроники, идеально подходящий для начинающих.Вы получаете не только регулируемый паяльник на 60 ватт, но и несколько наконечников, а также ряд аксессуаров.

Эти аксессуары включают в себя; вспомогательная станция, демонтажный насос, инструмент для зачистки проводов и резак.Вы также получите пинцет и даже два отрезка провода на тот случай, если у вас закончится работа в середине проекта. Вам будет сложно найти еще один такой комплект для начинающих.

Паяльная станция TFLY 60 Вт – это не цифровой паяльник, но он определенно имеет внешний вид.Это из-за гладкого синего светодиода, который показывает текущую температуру. Вы по-прежнему поворачиваете стандартную ручку, чтобы установить мощность, но иметь представление о фактической температуре удобно.

Это не единственная удобная функция.TFLY имеет интеллектуальный спящий режим, в котором утюг выключается через 5–30 минут. Вы не получите того множества дополнений, которые есть в некоторых наборах, но вы получите пять советов.

Лучший паяльник для вас

Обилие пайки из этого списка пригодится вам в вашем хобби электроники.Даже по мере развития вашего мастерства вам, возможно, никогда не понадобится покупать другой паяльник. Несколько аксессуаров и, может быть, несколько альтернативных советов, и вы будете хороши надолго.

Если вы только начинаете заниматься электроникой, возможно, вы захотите ознакомиться с нашим списком навыков электроники для начинающих, которые вам следует знать.

Надеемся, вам понравятся предметы, которые мы рекомендуем и обсуждаем! MUO имеет аффилированное лицо и спонсируемые партнерства, поэтому мы получаем долю дохода от некоторых ваших покупок.Этот не повлияет на цену, которую вы платите, и поможет нам предложить лучшие рекомендации по продуктам.

Не знаете, как почистить Windows 10? Вот четкое пошаговое руководство, чтобы снова сделать ваш компьютер с Windows аккуратным и аккуратным.

Читать далее

Крис Вук – музыкант, писатель и как бы там ни называли, когда кто-то снимает видео для Интернета.Технический энтузиаст, сколько себя помнит, у него определенно есть любимые операционные системы и устройства, но он все равно использует столько других, сколько может, просто чтобы не отставать.

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.
