Паяльный фен: назначение, устройство, критерии выбора
Работа большинства электрических приборов происходит на основе электронных плат и блоков, объединенных в функциональные схемы. Для получения надежного соединения радиодеталей и других компонентов схем применяется пайка. При которой в соответствии с п.3.1 ГОСТ Р ИСО 857-2-2009 осуществляется нагревание как самих спаиваемых деталей, так и припоя. Одним из популярных приспособлений для таких операций, на сегодня, является паяльный фен.
Назначение и устройство
Паяльный фен предназначен для нагревания выводов элементов, запаянных в электронной плате и впаиваемых в нее бесконтактным методом. Наиболее часто такие устройства применяются для работы с деталями, имеющими большое количество выводов, мелкими радиоэлементами или в местах, где доступ классическим паяльником невозможен по техническим или конструктивным причинам. Наиболее распространенной сферой применения являются SMD элементы, микросхемы и прочее слаботочное оборудование которое выпаять жалом либо слишком тяжело, из-за опасности повреждения чувствительных компонентов, либо невозможно из-за их габаритов.

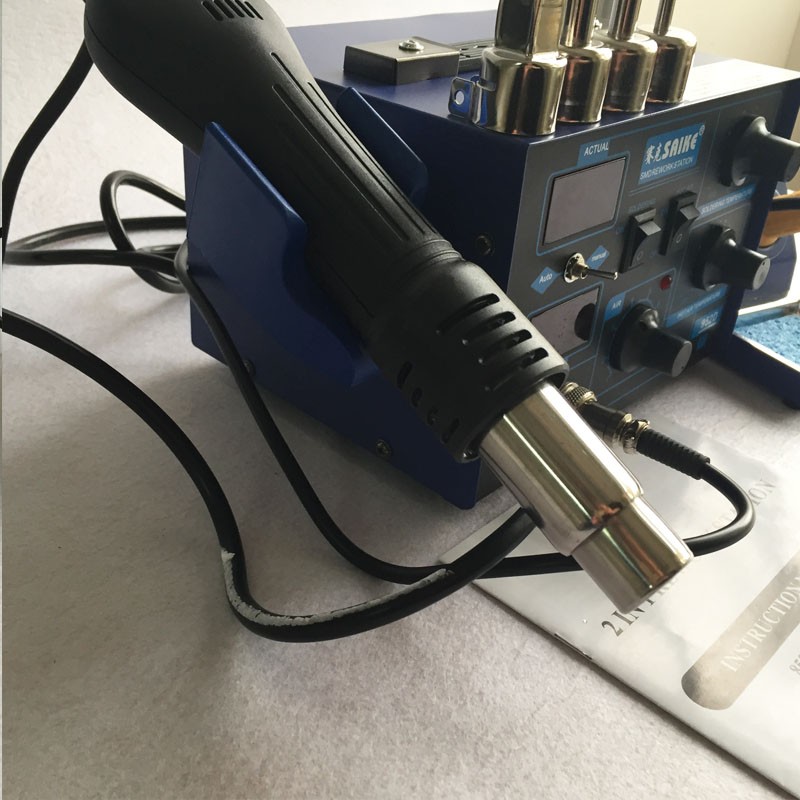

Термофен является одним из составляющих компонентов паяльной станции, применяемым для разогрева припоя и плат. Помимо этого их используют для удаления лакового покрытия с ножек деталей, жил проводов горячим воздухом. Бесконтактный метод работы термофена основан на подаче разогретого потока в нужную точку, что обеспечивается конструктивными особенностями устройства.
В связи с узкой направленностью сферы применения паяльные фены используются для пайки легкоплавких припоев. Помимо этого их применяют для удаления лакового покрытия с ножек деталей, жил проводов горячим воздухом. Бесконтактный метод работы термофена основан на подаче разогретого потока в нужную точку, что обеспечивается конструктивными особенностями устройства.
Рис. 1. Устройство паяльного фенаКонструктивно паяльный фен состоит из таких же основных частей, что и классические модели, применяемые для решения бытовых и строительных задач. Устройство термофена представлено на рисунке ниже:
- Корпус – выполняется из термоустойчивых материалов, в некоторых моделях допускаются теплопроводящие. Основная задача корпуса – защита оператора от взаимодействия с нагревательными элементами и системой подачи воздуха.
- Рукоятка – используется чтобы держать паяльный фен, выполняется из термоустойчивых веществ с низким коэффициентом теплопроводности (эбонит, фарфор, керамика, полимер и прочие). От системы нагрева и подачи воздуха рукоятка отделяется термоизоляцией, чтобы нагрев не передавался руке оператора.
- Нагревательный элемент – предназначен для преобразования электрической энергии в тепловую. Наиболее простой и доступный вариант — спираль из нихрома.
- Система подачи воздуха – выполняется трубками, подводящими нагретый воздух к соплу, вентилятором или компрессором для нагнетания потока. Наиболее простой вариант установки крыльчатки – в торце паяльного фена.
- Сопло – представляет собой трубку конической формы переходящей из большего диаметра в меньший, круглого или плоского сечения. Чаще всего, изготавливается из стали, как доступного и тугоплавкого металла.
- Блок управления – представлен электронной платой и кнопками включения/отключения или запуска других функций.
Некоторые модели дополнительно оснащаются температурными индикаторами, регуляторами нагрева и другими вспомогательными функциями. Для удобства использования также могут устанавливаться уловители дыма, пинцеты и демонтажные пистолеты и т.д.
Характеристики
Современный рынок предлагает достаточно широкий выбор термофенов, однако все они могут существенно отличаться рабочими параметрами. Поэтому при выборе паяльного фена необходимо руководствоваться техническими характеристиками конкретной модели.
Среди наиболее важных характеристик для паяльного фена следует выделить:
- Пределы рабочих температур – любой паяльный фен способен выдавать на выходе воздушный поток с определенной температурой. Минимальным значением является + 50ºС, максимальным около 800 ºС.
- Мощность паяльного фена — характеризует электрическую нагрузку, потребляемую из сети. Физически определяет количество тепла, выделяемого нагревательным элементом за единицу времени. Чем выше мощность паяльного фена, тем быстрее происходит нагрев. Данный параметр варьируется в пределах от 40 до 750 Вт.
- Тип нагревательного элемента – для подогрева воздушного потока в паяльный фен может устанавливаться наиболее дешевый вариант – нихромовая спираль. Для более дорогих моделей используется керамические элементы или индукционный нагреватель.
- Производительность – определяет количество воздуха, выдуваемого паяльным феном за единицу времени. Чем больше воздуха будет проходить через сопло, тем эффективнее работа фена. Но и мощность компрессора также пропорционально увеличивается.
- Форма сопла – определяет площадь обработки воздушным потоком, его форму и интенсивность воздействия. На практике паяльные фены часто комплектуются несколькими сменными насадками с соплом разного диаметра и сечения, что в значительной мере расширяет их функционал.
Индикатор и регулятор температуры – позволяет отслеживать степень нагрева паяльным феном. А при необходимости, корректировать этот показатель в соответствии с потребностью обрабатывать конкретную деталь.
Критерии выбора
Чтобы подобрать наиболее подходящий для вас вариант паяльного фена необходимо разобраться с основными задачами, которые вы планируете решать с его помощью. Одним из важнейших критериев является температура плавления припоя, который используется для крепления радиодеталей на плате.
Так все припои можно условно разделить на легкоплавкие или мягки с температурой плавления от 145 до 400°С и тугоплавкие или твердые с температурой более 400°С. Соответственно, если вы будете паять легкоплавкие свинцово-оловянные припои, понадобится паяльный фен с диапазоном рабочих температур от 100 до 300 °С. Если вы хотите получить универсальное устройство, то лучше подобрать модель с верхним пределом в 500 — 800°С. Также оцените шаг регулировки температуры, так как это напрямую повлияет на удобство получения нужного параметра.
По форме и размеру сопла определяется площадь нагрева для пайки. Таким образом тонкие круглые отверстия обеспечивают точечное воздействие паяльным феном на каждую ножку, квадратной формы отлично справляются сразу со всеми выводами микросхемы, или контроллера.
В зависимости от паяемых деталей выбирается и величина мощности паяльного фена. Так, для работы с компьютерными платами необходимо выбирать модели от 100 Вт и выше. Для особо мощных элементов применяются промышленные термовоздушные фены с мощностью до 1,7 кВт.
Обзор ТОП 7 популярных моделей
Сегодня на рынке предложен достаточно широкий выбор паяльного оборудования, поэтому в рамках данной статьи мы рассмотрим наиболее популярные модели. В качестве соискателей на роль часто покупаемых паяльных станций, важной составляющей которых является термофен, мы приведем как зарубежные, так и отечественные устройства.
1. LUKEY-868 — популярная модель от китайского производителя обладает мощностью в 750 Вт и способна регулировать температуру в пределах от 100 до 480°С. Комплектуется дисплеем и панелью управления, позволяющим регулировать рабочие характеристики. Дополнительно оснащен классическим паяльником и раздельными подставками для фена и жала. К преимуществам такого паяльного фена следует отнести:
- Относительно небольшой вес – всего 1 кг, в сравнении с другими аналогами;
- Не требует времени на разогрев;
- Комплектуется 3 сменными соплами.
2. Weller WHA 900 Set – относится к профессиональным паяльным агрегатам германского производства, оснащается турбиной для нагнетания воздушного потока. Обладает мощностью в 700 Вт и способен выдавать рабочую температуру в диапазоне от 50 до 550°С, производительность модели составляет 50 л/мин. К преимуществам такого паяльного фена относится:
- Высокая точность настройки рабочих параметров;
- Большой выбор сменных насадок;
- Обладает ножным выключателем, что существенно упрощает процесс пайки.
3. ЗУБР 55350 – паяльная станция с феном отечественного производства, предназначена для реализации любых задач в пределах температур от 100 до 500°С. Мощность устройства составляет 650 Вт, а производительность воздушного потока достигает 120л/мин. Цифровая регулировка с панели управления отображается на электронном дисплее, что позволяет наглядно контролировать весь процесс. Паяльный фен Зубр отличается следующими преимуществами:
- Высокая чувствительность регулировки – температуру можно выставить с шагом до 1°С.
- Фен отличается керамическим нагревательным элементом, достигающим нужной температуры за считанные секунды.
- Обладает антистатической защиты для предотвращения повреждения радиоэлементов.
4. Quick 857DW — паяльная станция от китайского производителя, номинальная мощность устройства составляет 580 Вт, температурный диапазон в пределах от 100 до 450°С. Паяльный фен способен выдавать воздушный поток в 100л/мин. Питание модели осуществляется от бытовой сети 230 В. Вес изделия составляет целых 2,4кг, что в некоторой мере усложняет его транспортировку.
К преимуществам такого паяльного фена следует отнести:
- Четыре сменные насадки для расширения функционала устройства;
- Оснащен защитой от накопления статического заряда;
- Удобная подстройка температурного режима.
5. ELEMENT 858 – представляет собой одну из самых доступных по цене и простых в работе паяльный станций с феном. Для управления комплектуется двумя ручками-регуляторами, позволяющими изменять температурный диапазон в пределах от 100 до 450°С. Нагнетание воздушного потока осуществляется турбиной, доступная мощность составляет 650 Вт. Производительность паяльного фена достигает 120л/мин, но для получения номинальной температуры необходимо подождать несколько секунд.
К преимуществам следует отнести:
- Оптимальное сочетание цены и качества для начинающих радиолюбителей;
- Простая и понятная регулировка;
- Хороший воздушный поток.
6. МЕГЕОН 00686 – отечественная модель паяльной станции с паяльным феном, характеризуется средним расходом электроэнергии на нагрев в 500 Вт. Максимальная температура может достигать 500°С. Вес модели составляет 2,5кг, питается от сети 230 В. К преимуществам модели относится цифровой дисплей и возможность регулировки, как тепловых параметров, так и скорости воздушного потока.
Рис. 9. Термовоздушная паяльная станция с феном-карандашом METCAL HCT2-2007. METCAL HCT2-200 – паяльная станция, предназначенная для проведения тонкой пайки, оснащается шестью насадками для фена. Потребляет из сети мощность 200 Вт, работает в температурном диапазоне от 100 до 450°С. Вес устройства составляет 2,2 кг.
Список использованной литературы
- Гуревич Г.И. «Как паять» 1964
- В.Е. Хряпин «Справочник паяльщика» 1974
- Лоцманов С.Н. «Руководство по пайке металлов» 1960
- И.Е. Петрунин «Справочник по пайке» 2003
конструкция, особенности, как собрать самому
Долгое время любители радиоэлектроники были вынуждены пользоваться стандартным паяльником с медным жалом для пайки элементов. Но со временем размеры микросхем и их составляющих уменьшались и использование такого инструмента как паяльник стало затруднительно. На смену ему пришел паяльный фен, или как его еще называют, фен для пайки.
Паяльный фенЭтот инструмент стал незаменимым помощником в использовании в быту для различных работ. В магазинах представлен большой выбор паяльных фенов разных конфигураций. Стоимость некоторых из них очень высока, поэтому некоторые люди предпочитают собрать этот полезный инструмент самостоятельно. Сделать это не требует больших усилий и знаний.
Принцип действия термофена
Паяльный фен во многом похож на строительный, но обладает меньшей мощностью, компактными размерами и насадками. Работает он следующим образом: после нажатия кнопки включения, начинает работать нагреватель и вентилятор. Вентилятор захватывает воздух и через небольшое отверстие нагретый воздух подается к месту, которое необходимо расплавить. Как только будет достигнута требуемая температура плавления припоя, можно присоединять или отсоединять элементы микросхем и прочее.
Особенности фенов для пайки
Фен для пайки применяется в работе с легкоплавкими сплавами и металлами. Кроме того, его часто применяют для удаления лакокрасочных покрытий с поверхности старых деталей и при их нагревании. Температура воздуха, выходящего из сопла фена достигает 800 °С. Регулируется она с помощью специального реле, но кроме этого, температура зависит от используемого напряжения, вентилятора и расстояния до нагреваемого предмета.
Работа паяльным феном
Насадка изготавливается из термостойких материалов и имеет определенную конструкцию, удобную для использования в одной руке, если это не стационарный паяльный фен.
Конструкция термофена
Основные части, из которых состоит фен для пайки, схожи с элементами других нагревательных приборов:
- Рукоятка. Она делается из жаропрочных материалов из расчета, что выдержит высокую температуру. Например эбонит, керамика, фарфор. Кроме того, рукоятку можно обмотать жаропрочной тканью, что также снизит температуру поверхности.
- Корпус. К нему предъявляются такие же требования как к рукоятке.
- Насадки. Чаще всего это стальная трубка с небольшим диаметром отверстия. Использование других металлов не рекомендуется из-за меньшей долговечности или большей цены.
- Нагревательный элемент. Используется нихромовая проволока небольшого радиуса, которая хорошо держит форму при нагреве.
- Вентилятор. Устанавливается на обратной стороне паяльного фена и подает воздух к нагревательному элементу. Он обязан быть маленьким, для удобного использования инструмента.
- Устройство паяльного фена

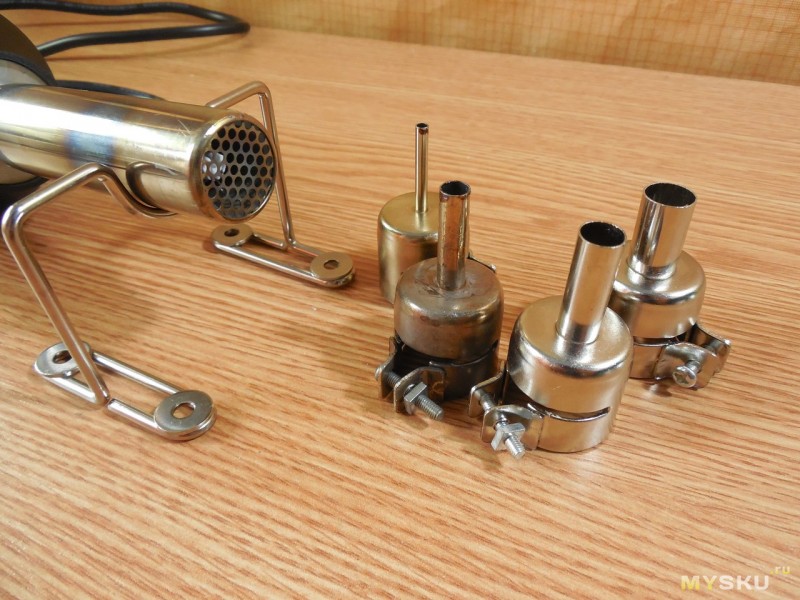

- Насадки для термофена
Основные характеристики фена для пайки
Есть несколько параметров, на которые стоит обратить внимание, выбирая фен для пайки – это напряжение и мощность.
Для успешной пайки компьютерных микросхем и радиодеталей дома, мощность должна быть минимум 100 Ватт, но лучше больше.
Пусть полученная температура будет выше необходимой, ее можно отрегулировать с помощью реле, проволоки или расстояния до нагреваемой поверхности. В промышленных паяльных фенах мощность достигает 1,7 кВатт и больше.
Рекомендуемый диапазон напряжения 24-36 Вольт. Меньшие значения не позволят достигнуть требуемой мощности, а большие могут быть опасны. Кроме того, напряжение будет зависеть от сопротивления в проволоке нагревателя. Рекомендуется использовать нихромовую проволоку сопротивлением 6 Ом для напряжения 24 Вольта.
Собираем воздушный паяльник из обычного
Из простого паяльника легко собрать термофен своими руками. Возникает вопрос, а зачем мы модернизируем паяльник? Ответ прост: часто бывают ситуации, в которых нет возможности расплавить припой обычным жалом.
Конструкция такого прибора проста и собрать сможет каждый. Для изготовления потребуется обычный пальник с деревянной ручкой и стандартной мощностью 40 Ватт. Для подачи воздуха необходим источник сжатого воздуха, Для этого подойдет компрессор для аквариума.
Необходимо извлечь жало, а нагревательный элемент оставить без изменений. В стенке делаем отверстие и выводим через него провод питания. К заднему торцу паяльника приклеиваем втулку, в которой будет крепиться трубка, соединенная с источником сжатого воздуха. Герметизируем места, где проходят провода.
В металлической части прибора требуется фольгой закрыть отверстия, затем обмотать медной проволокой – это усилит теплоемкость. На смену жалу нужно установить стальную трубку такого же диаметра, чтобы она хорошо держалась и не выпала во время работы. Такой инструмент обычно позволяет нагревать поверхность до 300 °С.
Принцип работы паяльного фена, сделанного своими руками, следующий
Воздух попадает к нагревательному элементу, теплоемкость которого была увеличена с помощью обматывания трубки фольгой и медной проволокой. Далее нагретый воздух поступает в стальную трубку, установленную вместо жала, и через отверстие в ней направляется уже к нагреваемой поверхности.
К минусам такого прибора можно отнести то, что нет возможности регулировать температуру и она недостаточно высока для некоторых металлов. Увеличить ее можно за счет изменения обдува. Этот инструмент, собранный собственноручно, позволит работать с некоторыми радиосхемами, но не сможет заменить профессиональное оборудование, например паяльную станцию.
Мини паяльная станция с большими возможностями
Такую станцию можно сделать например из пластиковой банки из-под лекарств. Такое устройство очень компактное. Состоит из трубки с установленной внутри спиралью (найти такую можно в старых конденсаторах) и вентилятора.
Рукоятка для станции не требуется, а блок питания на контроллере позволяет регулировать температуру.
Такой инструмент, собранный самостоятельно сопоставим по качеству работы с оригинальным магазинным вариантом.
Как правильно собрать термофен своими руками
Прежде чем начать собирать самодельный паяльный фен, нужно сделать спираль нагревательного элемента. Используется проволока с сечением от 4 до 7 мм с натяжкой, на которую накручивают нихромовую спираль (иногда из фехраля). Требуемое сечение должно быть 0,5-0,6 мм. Спираль следует наматывать на трубчатое основание аккуратными одинаковыми витками. Важно проследить, чтобы витки не соприкасались. Сверху от нее накладывается слой асбеста или стекловолокна, который следует скрепить при помощи термоустойчивого клея. Торцы и места вывода спиралей стоит также покрыть слоем клея.
Схема сборки термофена
Затем, на слой клея устанавливается трубка для изоляции поступающего жара от спирали. Делается она из устойчивых к высоким температурам материалов, например керамики. Торцы и места вывода спиралей стоит также покрыть слоем термостойкого клея
Выходы спирали требуется вывести наружу и с помощью винтов на креплении соединить с приводом питания. Важно, чтобы он имел теплостойкую изоляцию. Провод необходимо провести через пусковой включатель и реостат. Это даст возможность регулировать напряжение.
На другой стороне паяльного фена устанавливается вентилятор или другой элемент подачи воздуха к нагревателю. Если нет возможности установить на корпусе фена, то можно с помощью втулки подвести трубку, по которой будет подаваться воздух. Провода от вентилятора также подводят к выключателю, чтобы была возможность контролировать поток воздуха.
Затем к корпусу крепится сопло. Рекомендуется предусмотреть конструкцию, позволяющую заменить сопло на другие разного диаметра.
Необходимый инструмент
Для того, чтобы сделать фен для пайки своими руками потребуются следующие инструменты:
- лобзик;
- пассатижи;
- ножовка;
- электродрель;
- линейка;
- штангенциркуль;
- кисть для клея;
- тиски;
- измерительные электроприборы;
- паяльник;
- отвертки.
С этим минимальным списком инструментов можно сделать простой паяльный фен самостоятельно.
Конструкция самодельного фена для пайки микросхем
Она состоит из тех же частей, что и указывалось выше. Отдельного внимания заслуживает корпус, поэтому ниже будет подробно изложено как сделать корпус фена для пайки.
Паяльный фен своими руками
При изготовлении применяются:
- Материалы с хорошими термоизоляционными свойствами.
- Хорошая изоляция мест нагрева.
В первом случае могут возникнуть трудности с их получением и изготовлением корпуса необходимых размеров. Кроме этого некоторые материалы стоят немалых денег.
Хорошо подойдет в роли корпуса ненужный фен. Место, к которому будет прилегать сопло, необходимо сделать из термостойких веществ, выдерживающих высокую температуру. Кроме того, необходимо сконструировать корпус таким образом, чтобы нагрев не передавался в другие места и держать ручку паяльного фена человеку было комфортно без использования перчаток и жаростойких рукавиц.
Сопло фена обязательно надо сделать металлическим, например стальным, т.к. оно возможно будет соприкасаться с нагреваемыми поверхностями.
Следует грамотно выбрать место для переключателей и регуляторов, для удобного применения их во время работы. Их можно использовать от старых бытовых приборов.
Сделанный своими руками термофен станет хорошим помощником в быту и облегчит выполнение многих задач и сэкономит деньги. Затраты на его сборку несоизмеримо меньше, чем покупка нового паяльного фена в магазине.

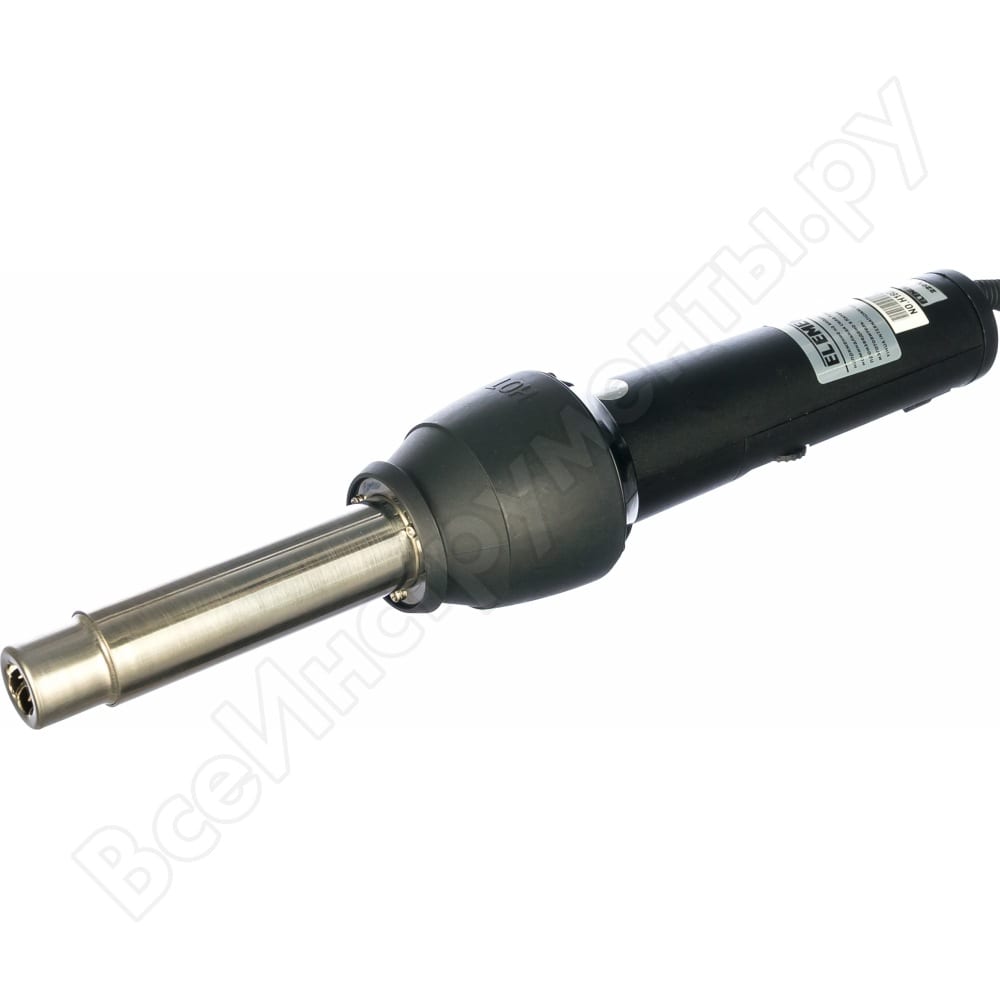

Фен паяльный ELEMENT 8032 (ручной) – SOLDER.BY
Цифровой паяльный фен ELEMENT 8032 применяется для монтажных и демонтажных работ различных электронных компонентов, в корпусах PLCC, BGA, SOIC, QFP и т.д. Модель ELEMENT 8032 оборудована цифровым дисплеем, который отображает показания температурного режима фена.
Работу с термочувствительными электронными компонентами PLCC, BGA, SOIC, QFP и т.д. делают безопасной следующие функции паяльного фена :
- Контроль температурного режима
- PID-замкнутая система датчиков
- большая стартовая мощность
- высокая стабильность температуры
- микроконтроллер для отображения параметров
Паяльный фен ELEMENT 8032 оборудован функцией неактивного состояния, которая позволяет экономить электроэнергию, и значительно продлевает срок эксплуатации прибора. Когда термофен находится в держателе, система переводит прибор в режим ожидания и при возобновлении работ (фен снимается с держателя ) система возвращает прибор к установленным параметрам.
После окончания работы автоматическая система охлаждения продувает фен, потоком воздуха понижая температуру прибора. Не рекомендуется вынимать шнур электропитания из розетки до полного окончания процесса охлаждения.
Благодаря миниатюрности размеров и маленькому весу цифровой паяльный фен ELEMENT 8032 позволяет не только значительно расширить зону рабочего пространства, но и очень удобен при транспортировке.
Легкость установки температурного режима и воздушного потока, широкий спектр функций, современный дизайн и компактность делают ручной паяльный фен ELEMENT 8032 очень востребованной моделью на рынке паяльного оборудования.
Технические характеристики ELEMENT 8032:
Потребляемая мощность прибора: 100-650 Вт.
Напряжение на входе: 220 В.
Температурный режим фена: 100°C -480°C.
Тип насоса: турбинный.
Режимов воздушного потока: 0- 99.
Вес прибора: 136г
Габариты: 128х53х32мм
Модель ручного паяльного фена ELEMENT 8032 придется по душе и радиолюбителям и профессионалам, которые занимаются ремонтом бытовой техники, компьютеров и телефонов.
Рекомендации по использованию:
В целях безопасности фен, когда не используется в работе, должен находиться на держателе.
Используйте воздушный поток максимальной мощности – это защитит микросхему от перегрева.
Выбирайте соответствующую выполняемой работе насадку. Не забывайте что для различных насадок необходимо установление определенной температуры.
Если термофен длительное время не используется в работе, рекомендуется отключать прибор от электросети.
8 лучших паяльных фенов – Рейтинг 2021 года (топ на Январь)
Компактное устройство, представляющее сбой сборную конструкцию из вентилятора, нагревательного элемента, общего корпуса и насадки. Питание от однофазной электросети 220 вольт. Чаще всего, паяльный фен работает в составе станции, вместе с контрольно-управляющим блоком. Тепловой блок применяется для локального разогрева места пайки, расплавления материалов с низкой температурой плавления: пластмассы, полимеры, олово, свинец, висмут и сплавы на основе легкоплавких металлов. Максимальный воздушный поток может достигать температуры 400~600°C. Критерии выбора: температура выходящего воздуха, скорость потока, массовый расход.
ELEMENT 858D – из недорогих
Ручной инструмент с почти мгновенным разогревом. Рабочей температуры прибор достигает за период менее одной секунды. Предусмотрена возможность изменения теплового диапазона. Работает с различными видами корпусов микросхем, предварительно подогревая контакты до необходимой температуры.
Легко оплавляет пластик, полимеры. Растапливает сплавы на основе легкоплавких металлов. Имеет постоянный нагретый тепловой поток воздуха с регулировкой массового расхода.
Плюсы:
- Компактность, небольшой вес.
- Удобная ручка из приятного материала, понятная и легкая регулировка.
- Стоимость, комплектуется насадками.
Минусы:
- Термозащита от перегрева пригодилась бы.
Рекомендации:
BAKU BK-8032A++ – с микропроцессором
Паяльный фен со встроенным пультом на основе микропроцессора. Электронная система позволяет регулировать степень нагрева, увеличивать или уменьшать массовый расход воздуха. Предусмотрена функция возврата к исходным параметрам.
Выставленные данные визуализируются на цифровом дисплее. Нагревательный элемент выполнен в виде спирали. Нагнетатель воздуха турбинного типа. Питание – однофазная стационарная электросеть 220 вольт. Диапазон воздушного потока 0~30 л/мин. Нагрев газовоздушной смеси до 480°C.
Плюсы:
- Компактный лёгкий термофен.
- Быстрый и эффективный нагрев.
- Цена, понятное и простое управление.
Минусы:
- При продолжительной работе на пиковых температурах ощутимо разогревается ручка.
ЗУБР 55350 – недорогой профессионал
Термовоздушный паяльный пистолет профессионального класса. Применяется для демонтажа электронных радиоэлементов или пайки бесконтактным способом. Нагрев воздушного потока до температуры 500°C происходит за доли секунды.
Локализация места прогрева осуществляется тремя сменными насадками с разным диаметром выходного сопла. Предусмотрен экономичный режим ожидания при временных перерывах в работе. Аппарат отличается возможностью регулировки массовым расходом воздуха, достигающим на максимуме 120л/мин.
Плюсы:
- Лёгкий, удобный в применении. Эргономичная рукоятка с противоскользящим покрытием.
- Приличный массовый расход воздуха, возможность плавной регулировки.
- Цена, электронное управление, дисплей.
Минусы:
- Отрицательных отзывов нет.
YIHUA 8858 – паяльный воздушный универсал
Термовоздушный нагревательный фен. Применяется для пайки радиоэлементов бесконтактным способом, нагрев пластиковых корпусов телефонов, разогрев электронных плат. Выполняет роль клеевого термопистолета для расплава полиэтиленовых стержней при фиксации разных деталей друг с другом.
Очень удобен при работе с термоусадочными трубками для соединения электропроводов. Применён турбинный вид вентилятора. Нагреватель – керамика и ферросплав. Предусмотрена функция автоматического обдува при временном перерыве и расположении фена на подставке.
Плюсы:
- Эргономичная ручка, компактен, малый вес.
- Сменные насадки, выбор режима обдува.
- Автообдув, «спящий» режим при перерыве, евровилка.
Минусы:
- Редкий вид крепления насадок, – байонетный. Грубая отделка сварных швов корпуса.
Yaxun YX-8032 – защита от статического электричества
Компактное устройство для работы с электронными платами, демонтажа пластиковых корпусов, разогрева элементов пайки. Встроена функция защиты от статического электричества. Комплектуется несколькими насадками с различным диаметром выходного сопла.
Рассчитан на применение с несколькими параметрами напряжения в стационарной электросети: 100, 110, 220 вольт. Предусмотрена возможность плавного изменения массового расхода воздуха. Диапазон нагреваемого потока 100~420°C. Имеется опора для расположения прибора на время перерыва.
Плюсы:
- Очень удобен, практичный, небольшой, лёгкий.
- Качественный разогрев и локализация зоны нагрева, благодаря насадкам.
- Неплохое качество, прост в эксплуатации.
Минусы:
- Дороговат, но функционал оправдывает стоимость.
Lukey 702 – бюджетный вариант
Паяльный фен, входящий в состав одноимённой станции, укомплектованной классическим паяльником и блоком управления. Предусмотрена плавная регулировка массовым потоком воздуха. Имеется функция выставки необходимой температуры.
Расположение компрессора турбинного типа в рукоятке позволило сэкономить место, уменьшить габаритные размера аппарата, улучшить внутреннюю термодинамику. Значительно снижен звук, производимый нагнетателем. «Спящий» режим включается автоматически, при расположении устройства на подставке.
Плюсы:
- Широкий функционал, наличие типового паяльника.
- Производительность, температурный диапазон.
- Цена для таких технических возможностей.
Минусы:
- Подвирает с температурой, необходимо калибровать. На первый взгляд, конструкция хлипковата.
Quick 857DW+ – четыре дополнительных насадки
Термопистолет, оснащённый компрессором диафрагменного типа. Предназначен для работы с чувствительными электронными радиодеталями и платами.
Аппарат комплектуется четырьмя насадками для локализации места нагрева и повышения тепловой эффективности. Применён нихромовый нагреватель. О текущем состоянии сигнализируют светодиодные индикаторы и дисплей.
Плюсы:
- Расширенный функционал, четыре сменные насадки.
- Надёжность, производительность.
- Интуитивная и простая панель управления.
Минусы:
- Требует калибровки.
Weller WHA 900 Set – профессиональный класс
Аналоговый паяльный фен профессионального класса. Встроенные функции плавной регулировки потоком горячего воздуха и изменение температуры. Тепловой диапазон 50~550°C. Нагнетатель турбинного типа.
Выпускается широкий ассортимент специальных насадок, локализующих зону нагрева и повышающих эффективность прогрева. Аппарат изготовлен в антистатическом варианте, что предотвращает повреждение обрабатываемой электронной платы.
Плюсы:
- Качество изготовления, точность выставки уровня потока и температуры.
- Широкая номенклатура сменных насадок.
- Мощность, производительность.
Минусы:
- Возможно, цена. Но, это профессиональный аппарат.
Если вы заметили ошибку в тексте, пожалуйста, выделите её и нажмите Ctrl+Enter
Как сделать термовоздушный паяльный фен своими руками
Радиомастера и любители часто встречаются с разными поломками радиотехники. Для ремонта может использоваться обычный паяльник с медным наконечником, но с продвижением технологий, в некоторых приборах устанавливаются очень маленькие детали. Обычным паяльником с такими приборами работать неудобно или совсем невозможно, к примеру, SMD элементы необходимо припаивать посредством разогрева общей зоны пайки. Для проведения таких процессов существуют различные паяльные станции и фены.
Особенности и предназначение
Для разогрева металлических отводов и специального паяльного вещества необходимо специальное оборудование, которым и является паяльный фен. Устройство способно очень быстро разогреваться до нужной температуры даже с учетом простой конструкции. Благодаря простому строению, с аппаратом может работать и начинающий электрик и профессионал. Для упрощения работы с мелкими деталями применяют также дополнительное оборудование совместно с фенами, но так как цена приборов немалая, то лучшим вариантом будет паяльная станция с феном своими руками. Это оборудование позволит справиться с большинством сложных задач без особых усилий.
По конструкции аппарат устроен так же, как и строительный фен, но обладает меньшей мощностью и более компактными насадками. Чаще всего в комплекте паяльной станции имеется обычный паяльник и термофен. При этом приборы оснащаются регуляторами температурного режима.
Для профессиональной мастерской термофен проще купить, так как он быстро оправдает свою стоимость, и пользоваться таким оборудованием будет удобнее. А если микросхемы необходимо припаивать в домашних условиях и не каждый день, то для этого подойдет самодельная термовоздушная паяльная станция своими руками.
Отличие паяльных фенов
Очень часто радиолюбители задумываются о том, как сделать паяльный фен своими руками, но перед началом сборки необходимо знать принципы и отличия паяльной станции и самого паяльника. Схема устройства состоит из основной и дополнительной части. Основной частью является блок, к которому подключаются паяльники. В зависимости от способа подачи воздуха станции бывают двух видов:
- Турбинная — воздушный поток формируется благодаря встроенному кулеру в термофене.
- Компрессорная — поток воздуха формируется посредством компрессора, установленного в главном корпусе станции.
При покупке паяльной станции такие особенности имеют большое значение, так как компрессорными создается сильный воздушный поток, и они могут использоваться для работы в труднодоступных местах даже с узкими насадками, а турбинные не способны продавить воздух с необходимой мощностью через узкое отверстие насадок.
Работа устройства заключается в нагревании керамического или спиралеподобного элемента, который установлен в термофене, и нагревании воздуха, проходящего через этот элемент. Паяльный термофен может нагревать воздух до температуры в пределах 100—180 градусов, а в современных моделях имеется возможность регулировки температурного порога.
По сравнению с инфракрасными аналогами, термовоздушные станции имеют такие недостатки:
- Поток воздуха сдувает мелкие детали.
- Неравномерный прогрев поверхности.
- Изменение насадок для разного типа работ.
Однако для любителей, такие недостатки несущественны по сравнении с преимуществом в цене.
Термовоздушный паяльник для станции можно изготовить в домашних условиях из обычного бытового фена. При этом по техническим характеристикам он не будет уступать заводскому аналогу. Основными характеристиками такого паяльника являются:
- Диаметр наконечника;
- Мощность;
- Производительность турбины;
- Максимальный температурный порог.
Такие параметры напрямую влияют на качество и производительность работы устройства, поэтому при сборке к ним необходимо относиться очень внимательно.
Особенности конструкции термофена
С помощью паяльного устройства можно плавить пластиковые детали и метал, который имеет небольшую температуру плавления. Специальная спираль из нихрома разогревает воздух, после этого горячий воздух подается в нужную точку. При конструировании самодельного аппарата необходимо руководствоваться главным параметром — температура нагрева воздуха. В профессиональных устройствах параметр достигает 800 градусов, но если плавка серебра или алюминия не потребуется, то самодельный термофен можно изготовить с температурным порогом до 600℃.
При сборке устройства в домашних условиях также необходимо ориентироваться на экономию средств, а для этого нужно найти детали для сборки. В конструкцию оборудования входят:
- Корпус;
- Нагревательная часть;
- Устройство, посредством которого будет подаваться воздух;
- Держатель;
- Кнопка включения.
Для улучшения прибора можно заранее предусматривать использование датчика и регулятора температуры, а также установку разных насадок.
Изготовление термофена
Для изготовления воздушного термопаяльника самостоятельно хорошо подходит фен с вентилятором и нихромовая спираль с толщиной от 0,4 мм. Так как предполагается сборка самодельного устройства компактного размера, то спираль диаметром больше 0.5 мм не подойдет. Для большего сечения понадобится больший ток. Сначала нужно выбрать источник питания, а потом уже выбирать количество витков, так как от этого будет зависеть сопротивление спирали и нагрев воздуха. Для того чтобы собрать мощный термофен, достаточно источника питания с напряжением до 36 В.
Корпус и нагревательная система
В роли корпуса термофена может использоваться старый паяльник или стальная трубка, но так как рабочая температура будет высокой, то нужно обмотать трубку термостойким материалом или прикрепить ручку-держатель. Также в качестве воздуховода, внутри которого будет размещена нагревательная система, можно использовать автомобильный прикуриватель.
На следующем этапе необходимо намотать нихромовую спираль с небольшим расстоянием между витками. В качестве изолятора, на который наматывается спираль, может применяться керамическая трубка с диаметром 4—5 мм. Длина спирали должна наматываться с учетом сопротивления, которое рассчитывается в пределах от 70 до 90 Ом.
Конец трубки можно оснастить керамическим или фарфоровым трубчатым элементом, а спираль лучше наматывать на плоской пластине, что благоприятно повлияет на теплообмен. Получатся своеобразные отводы в виде лепестков, которые не будут прикасаться к изолятору. Чтобы увеличить КПД, можно сделать термозащиту при помощи стекловолокна или асбеста.
Устройство подачи воздуха
Для подачи воздуха можно использовать малогабаритный кулер от блока питания компьютера, который устанавливается возле ручки термофена. К вентилятору подсоединяется металлическая трубка с намотанной спиралью.
На торцевой части вентилятора вырезается отверстие для продвижения воздуха к трубке. Одна из сторон кулера герметично закрывается. В качестве основания термосистемы можно использовать слюдяные пластины из старого фена. Из таких пластин изготавливается крестообразное основание, на которое наматывается нихромовая проволока.
Регулировка мощности
Для того чтобы иметь возможность регулировки потока воздуха и силы тока, необходимо собрать блок, в котором будут размешены реостаты. Один из реостатов подключается к нагревательной системе, а другой к вентиляции воздуха. Кнопку включения устанавливают общую для всей системы. Самодельная паяльная станция с феном и регуляторами заменит заводской вариант и может использоваться не только при пайке обычных радиодеталей, но и для работы с более серьезными элементами. При сборке термофена необходимо позаботиться об изоляции спирали от металлического корпуса, иначе неизбежно короткое замыкание.
Термофен из обычного паяльника
В качестве корпуса для паяльного фена отлично подойдет обычный паяльник. Все внутренние элементы необходимо извлечь. При этом необходимо быть предельно осторожным, чтобы ничего не повредить. Для сборки понадобится колба галогенной лампы в качестве изолятора.
Далее стеклорезом отрезаются края колбы для получения стеклянной трубки, и на одну из сторон крепится наконечник с изготовленным гнездом для нагревателя. Нагревателем может выступать нихромовая пластинка толщиной до 0.7 мм.
При изготовлении устройства проводят разные действия, но лучше придерживаться такой последовательности:
- Намотка спирали и внедрение кварцевой колбы внутрь спирали.
- Для уменьшения нагревания устройства изолятор обматывается фольгой.
- Монтаж нагревательного элемента в корпус и его фиксация.
- Подключение шланга компрессора к ручке или установка вентилятора.
Такая простая конструкция не будет обладать высокой производительностью, а нагрев воздушного потока не превышает 300 градусов. Для переделки своими руками подойдет паяльник с мощностью 40 Вт, а также аквариумный компрессор в качестве нагнетателя воздуха.
Модернизация обычного паяльника может происходить без извлечения нагревательного элемента, но с извлечением металлической части. Питающий провод выводится в боковое отверстие, проделанное в ручке, а вместо провода, в задней части устанавливается втулка для дальнейшего монтажа воздушной трубки. Место вывода втулки и провода необходимо загерметизировать.
Далее металлическая часть паяльника устанавливается на место, а вместо медного наконечника устанавливается металлическая трубка подходящего диаметра. В качестве трубки может использоваться отрезок от элемента комнатной антенны телескопичного варианта.
В самодельном паяльном термофене подобного типа важно регулировать поток воздуха, так как при большой интенсивности потока воздух не сможет нагреваться до необходимой температуры.
Из пластиковой банки
Для изготовления этой конструкции понадобится также нихромовая спираль, блок питания и нагнетательный вентилятор, а в качестве элементов корпуса используются следующие детали:
- Небольшая пластиковая баночка от таблеток;
- Алюминиевая трубка из конденсатора;
- Пластиковая крышка от кофейной банки;
- Стальная трубочка в качестве сопла.
Для сборки устройства необходимо канцелярским ножом отрезать днище пластиковой банки. В крышку с кофейной банки приклеивается кулер, а в крышку от баночки с таблеток монтируется корпус с конденсатора вместе с подготовленным нагревательным элементом. Все провода выводятся наружу, после чего крышка с кулером надевается на баночку с помощью термоклея. Такое устройство термофена довольно компактно и не требует дополнительного держателя, а в качестве сопла можно использовать не только стальную трубочку, но и керамические элементы от нагревательной системы старого утюга.
youtube.com/embed/5siVU2KQWqY” allowfullscreen=”allowfullscreen”/>
Меры безопасности при работе
Работа с термофеном, особенно самостоятельно собранным, требует особого внимания к безопасности эксплуатации. Существует несколько правил, которых необходимо придерживаться:
- Соблюдать технику противопожарной безопасности.
- Если установлен регулятор температуры, то нельзя изменять температурный порог резким поворотом регулятора.
- Нельзя прикасаться к нагревательному элементу и насадкам во время работы устройства, так как это может привести к серьезным ожогам и другим последствиям.
- Менять насадку можно только после выключения и охлаждения паяльника.
- Не допускается попадание воды либо другой жидкости на устройство.
При работе с устройством рекомендуется проветривать помещение во избежание отравления парами.
Рекомендации по изготовлению
Без переделки устройство фена для просушивания волос не принесет успехов при эксплуатации, поэтому рекомендуется использовать только мотор с вентилятором и спираль, которая будет наматываться с учетом требований к самодельному приспособлению. Сильный нагрев совместно со снижением вращения вентилятора и уменьшением диаметра сопла приводит к перегоранию спирали и расплавлению пластикового корпуса, а также, при плохой изоляции может произойти короткое замыкание.
Установив дополнительную кнопку включения для вентилятора, можно ускорить процесс остывания паяльника. Если выключить нагревательный элемент, а кулер оставить включенным, то нагревающаяся часть устройства будет продуваться воздухом, тем самым охлаждая всю систему. Для удобства в работе с устройством рекомендуется изготовить подставку с металлическим основанием, а также с использованием магнитов. Благодаря использованию неодимового магнита, термофен будет надежно удерживаться в нужном положении.
Паяльный фен ELEMENT 8032 (ручной)
Цифровой паяльный фен ELEMENT 8032 применяется для монтажных и демонтажных работ различных электронных компонентов, в корпусах PLCC, BGA, SOIC, QFP и т.д. Модель ELEMENT 8032 оборудована цифровым дисплеем, который отображает показания температурного режима фена.
Работу с термочувствительными электронными компонентами PLCC, BGA, SOIC, QFP и т.д. делают безопасной следующие функции паяльного фена :
- Контроль температурного режима
- PID-замкнутая система датчиков
- большая стартовая мощность
- высокая стабильность температуры
- микроконтроллер для отображения параметров
Паяльный фен ELEMENT 8032 оборудован функцией неактивного состояния, которая позволяет экономить электроэнергию, и значительно продлевает срок эксплуатации прибора. Когда термофен находится в держателе, система переводит прибор в режим ожидания и при возобновлении работ (фен снимается с держателя ) система возвращает прибор к установленным параметрам.
После окончания работы автоматическая система охлаждения продувает фен, потоком воздуха понижая температуру прибора. Не рекомендуется вынимать шнур электропитания из розетки до полного окончания процесса охлаждения.
Благодаря миниатюрности размеров и маленькому весу цифровой паяльный фен ELEMENT 8032 позволяет не только значительно расширить зону рабочего пространства, но и очень удобен при транспортировке.
Легкость установки температурного режима и воздушного потока, широкий спектр функций, современный дизайн и компактность делают ручной паяльный фен ELEMENT 8032 очень востребованной моделью на рынке паяльного оборудования.
Технические характеристики ELEMENT 8032:
Потребляемая мощность прибора: 100-650 Вт.
Напряжение на входе: 220 В.
Температурный режим фена: 100°C -480°C.
Тип насоса: турбинный.
Режимов воздушного потока: 0- 99.
Вес прибора: 136г
Габариты: 128х53х32мм
Модель ручного паяльного фена ELEMENT 8032 придется по душе и радиолюбителям и профессионалам, которые занимаются ремонтом бытовой техники, компьютеров и телефонов.
Рекомендации по использованию:
В целях безопасности фен, когда не используется в работе, должен находиться на держателе.
Используйте воздушный поток максимальной мощности – это защитит микросхему от перегрева.
Выбирайте соответствующую выполняемой работе насадку. Не забывайте что для различных насадок необходимо установление определенной температуры.
Ручной паяльный фен ELEMENT 8032 16122 разработан для пайки различных компонентов, таких как SOIC, PLCC, QFP, BGA и др. Он обладает большой стартовой мощностью и разогревается в течение 3-5 секунд. Для наглядного отображения температуры и воздушного потока предусмотрен цифровой дисплей, что позволяет лучше рабочий процесс. Количество способов воздушного потока – 99.
Комплектация *
Параметры упакованного Единица товара товара: Штука Длина, мм: 261
Произведено
Указанная информация не является публичной офертой Отзывы о паяльном фене ELEMENT 8032 16122Оставить свой отзыв На данный момент для этого товара нет расходных материаловСпособы получения товара в МосквеДоставка Вес брутто товара: 0.88 кг В каком городе вы хотите получить товар? городАбаканАксайАльметьевскАнадырьАнгарскАрзамасАрмавирАртемАрхангельскАстраханьБалаковоБарнаулБатайскБелгородБерезникиБийскБиробиджанБлаговещенскБорБорисоглебскБратскБрянскБуденновскВеликих НовгородВладивостокВладикавказВладимирВолгоградВолгодонскВолжскийВологдаВоронежВыборгГеоргиевскГорно выберите-АлтайскГрозныйДзержинскДимитровградДмитровДудинкаЕкатеринбургЕссентукиЗеленодольскИвановоИжевскИркутскЙошкар-ОлаКазаньКалининградКалугаКаменск-УральскийКаменск-ШахтинскийКемеровоКинешмаКировКисловодскКоломнаКомсомольск-на-АмуреКостромаКраснодарКрасноярскКропоткинКузнецкКурганКурскКызылЛипецкМагаданМагнитогорскМайкопМахачкалаМиассМоскваМурманскМуромНабережные ЧелныНазраньНальчикНарьяны-МарНевинномысскНефтекамскНефтеюганскНижневартовскНижнекамскНижний НовгородНижний ТагилНовокузнецкНовороссийскНовосибирскНовочебоксарскНовочеркасскНорильскНоябрьскОктябрьскийОмскОрелОренбургОрехово-ЗуевоОрскПензаПермьПетрозаводскПетропавловск-КамчатскийПрокопьевскПсковПятигорскРоссошьРосты-на-ДонуРубцовс кРыбинскРязаньСалаватСалехардСамараСанкт-ПетербургСаранскСаратовСевастопольСеверодвинскСерпуховСимферопольСлавянск-на-КубаниСмоленскСочиСтавропольСтарый ОсколСтерлитамакСургутСызраньСыктывкарТаганрогТамбовТверьТольяттиТомскТуапсеТулаТюменьУлан-УдэУльяновскУссурийскУфаХабаровскХанты-МансийскЧебоксарыЧелябинскЧереповецЧеркесскЧитаШахтыЭлектростальЭлистаЭнгельсЮжно-СахалинскЯкутскЯлтаЯрославль Самовывоз: бесплатно
г. Котельники, Яничкин проезд, д. 3 пн. – пт .: 6:00 – 20:00 сб. – вс .: 9:00 – 18:00 В корзинуул. Барклая, вл. 10 пн. – пт .: 9:00 – 20:00 сб. – вс .: 10:00 – 18:00 В корзинуВаршавское шоссе, д. 72к2 пн. – вс .: 9:00 – 20:00 В корзинуул. Генерала Белова, д. 29 пн. – пт .: 9:00 – 20:00 сб. – вс .: 10:00 – 18:00 В корзинупгт Нахабино, ул. Институтская, д. 17 пн. – вс .: 10:00 – 21:00 В корзинуул. Ярцевская, д. 22с1 пн. – пт .: 9:00 – 20:00 сб. – вс .: 10:00 – 18:00 В корзинуул. Озерная, д. 42 пн. – вс .: 9:00 – 20:00 В корзинуКолодезный пер., Д. 3 пн. – вс .: 9:00 – 20:00 В корзинуДмитровское шоссе, д. 85 пн. – вс .: 10:00 – 20:00 В корзинуш. Волоколамское, д. 92к2 пн. – пт .: 9:00 – 20:00 сб. – вс .: 10:00 – 18:00 В корзинуг.Клин, ул. Гагарина, д. 31/36 пн. – вс .: 9:00 – 20:00 В корзинуг. Красногорск, ул. Ленина, д. 40 пн. – вс .: 9:00 – 21:00 В корзину27й км МКАД, вл. 9 пн. – вс .: 10:00 – 22:00 В корзинуг.Ногинск, ул. Рогожская, д. 65 пн. – вс .: 9:00 – 20:00 В корзинуг. Подольск, Революционный пр-т, д. 23 пн. – вс .: 9:00 – 20:00 В корзинуг. Сергиев Посад, проспект Красной Армии, д. 209 пн. – вс .: 9:00 – 20:00 В корзинуг.Солнечногорск, ул. Красная, д. 154 пн. – вс .: 9:00 – 20:00 В корзинуг. Химки, Юбилейный проспект, д. 7А пн. – пт .: 9:00 – 20:00 сб. – вс .: 10:00 – 18:00 В корзинуСервис от ВсеИнструменты.руМы предлагаем уникальный сервис по обмену, возврату и ремонту товара! Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.Гарантия производителяГарантия производителя 1 годГарантийный ремонтЗдесь вы найдете защиту в ваших лицензированных сервисных центрах.
| Может понадобиться |
Фен паяльный ЭЛЕМЕНТ 8032 (ручной) – ПАЙКА.BY
Цифровой паяльный фен ELEMENT 8032 применяется для монтажных и демонтажных работ различных электронных компонентов, в корпусах PLCC, BGA, SOIC, QFP и т.д. Модель ELEMENT 8032 оборудована цифровым дисплеем, который отображает показания температурного режима фена.
Работу с термочувствительными электронными компонентами PLCC, BGA, SOIC, QFP и т.д. делают следующие функции паяльного фена:
- Контроль температурного режима
- ПИД-замкнутая система датчиков
- большая стартовая мощность
- высокая стабильность температуры
- микроконтроллер для отображения параметров
Паяльный фен ELEMENT 8032 имеет функцию неактивного состояния, которая позволяет экономить электроэнергию и значительно продлевает срок эксплуатации прибора.Термофен находится в держателе, система переводит прибор в режим ожидания и при возобновлении работ (фен с держателем) система возвращает прибор к установленным параметрам.
После окончания работы автоматическая система охлаждения продувает фен, поток воздуха низкая температура прибора. Не рекомендуется вынимать шнур электропитания из розетки до полного окончания процесса охлаждения.
Благодаря миниатюрным размерам и маленькому весу цифровой паяльный фен ELEMENT 8032 позволяет не только расширить зону рабочего пространства, но и очень удобен при транспортировке.
Легкость установки температурного режима и воздушного потока, широкий спектр функций, современный дизайн и компактность делают ручной паяльный фен ELEMENT 8032 очень востребованной моделью на рынке паяльного оборудования.
Технические характеристики ELEMENT 8032:
Потребляемая мощность прибора: 100-650 Вт.
Напряжение на входе: 220 В.
Температурный режим фена: 100 ° C -480 ° C.
Тип насоса: турбинный.
Режимов воздушного потока: 0-99.
Вес прибора: 136г
Габариты: 128х53х32мм
Модель ручного паяльного фена ELEMENT 8032 придется по душе и радиолюбителям и профессионалам, которые занимаются ремонтом бытовой техники, компьютеров и телефонов.
Рекомендации по использованию:
В целях безопасности фен, когда не используется в работе, должен находиться на держателе.
Используйте воздушный поток максимальной мощности – это защитит микросхему от перегрева.
Выбирайте соответствующую выполняемой работе насадку. Не забывайте для различных насадок необходимо установить определенную температуру.
Если термофен длительное время не используется в работе, рекомендуется отключать прибор от электросети.
конструкционные особенности, создание по созданию своими руками
Паяльный фен визуально напоминает обычный бытовой прибор. Разница находится в производимой температуре. Так устройства, благодаря максимальной мощности с помощью можно выполнять пайку различных деталей. При этом удастся собрать конструкцию, используя старый паяльник или бытовой фен.Что нужно знать о такой технике?
Паяльный фен представляет собой современный электрический прибор, позволяющий за короткий промежуток времени разогревать металлические отводы. Благодаря качественной сборке и простоте функционирования устройство подойдет для профессиональных и даже начинающих сварщиков .
Паяльный фен практически никогда не используется отдельно, поскольку в процессе выполнения работ важно точное направление. Поэтому опытные мастера чаще применяют целые паяльные станции. Речь идет о полупрофессиональном приборе, представленном паяльником и сварочным нагревателем. Подобное оборудование подойдет для работы с компонентами электросетей и схем.Также благодаря устройству удастся выполнять термообработку мелких деталей.
Стоит отметить, что любые паяльные фены отличаются своими характеристиками:
- диаметр в пределах 2–5 мм;
- мощность около 450 Вт;
- производительность вентилятора максимум в 30 л за минуту;
- достижение температуры около 500 ° C.
Конструкционные особенности оборудования
Подобное устройство нередко используется для размягчения или расплавления пластмассы, тонкого металла и олова. Подобная обработка происходит благодаря обдуву разогретой спирали. Воздух нагревается и передает тепловую энергию материалу.Чтобы выполнить такое функциональное устройство своими руками, необходимо разобраться с его конструкцией . Сюда входят:
- нагреватель, то есть корпус, представленный трубкой;
- нагнетатель, функцию которого работает насос либо вентилятор;
- ручка;
- выключатель.
В некоторых случаях используется датчик температуры и различные насадки.
Самостоятельное создание паяльного фена
Люди, которые хотят сделать паяльный фен своими руками, должны помнить о том, что для создания подобного изделия подойдет любой подержанный аппарат. Также можно воспользоваться стальной трубкой. Элементы из алюминия или меди не подойдут.
Естественно, нужно использовать тот факт, что в процессе нагревания элемент станет слишком горячим и утяжелит паяльник, а это сделает его использование неудобным в течение долгого времени. Соответственно, некоторые мастера выбирают специальную жаропрочную ткань .
Сами паяльные фены бывают стационарными. В таком случае необходимо зафиксировать устройство на неподвижной подставке и двигать плату в процессе выполнения работ. Естественно, подобная конструкция имеет ряд недостатков.
При создании такого агрегата своими руками часто используются старые фены, ведь здесь есть слюдяные пластины, способные выдерживать повышенную температуру. Для данного элемента необходимо подготовить основание, легко переносящее существенные нагрузки.
Если говорить о нагревательных спиралях, то они должны быть исключительно из мягкого нихрома . А вот фехраль не подойдет, поскольку он слишком жесткий.
Особое внимание нужно обратить на мощность устройства, поскольку флюс не расплавится при недостаточном нагревании. Однако необходимо помнить, что из-за избыточного жара микросхема может повредиться.
Изготовление конструкции из старого паяльника
Часто вместо бытового фена используется обычный паяльник, а именно его корпус. Все внутреннее наполнение необходимо аккуратно вынуть, оставив металлическую обойму и ручку неповрежденными. Также потребуется галогенная лампа мощностью в 1,5–2,2 кВт . Она нужна для организации кварцевого изолятора, причем для данной цели подойдет даже сгоревшая лампа.При помощи алмазного станка необходимо аккуратно срезать сплющенные концы, в результате чего получается кварцевая трубка, с одной стороны, которой установлен технологический сосок. Здесь нужно подготовить отверстие для вывода запускателя.
Нихром выступает в роли нагревательного элемента. Его толщина должна колебаться в пределах 0,3–0,7 мм. Если диаметр будет больше, то охлаждение провода займет слишком много времени. Дополнительно потребуется регулятор, чтобы правильно настроить работу оборудования.
Далее сборка выполняется в определенном порядке .
- Кварцевую трубку аккуратно помещают в спираль, созданную своими руками. Ее конец продлевают проводом.
- Для снижения температуры нагревания трубку аккуратно обматывают фольгой.
- После этого элемента помещают в металлическую обойму корпуса и фиксируют провод со стороны ручки.
- Затем сюда же вставляют подготовленную конструкцию, причем трубку аккуратно обматывают асбестовым шнуром, благодаря чему устройство расположено в центральной части обоймы.
- Передний вывод аккуратно зажимают, а затем шланг в ручке для подачи воздуха. В данном случае в качестве источника воздуха выступает обычный компрессор, использующийся в аквариумах.
Ошибки, допускаемые в процессе сборки
Некоторые неопытные люди считают, что собрать конструкцию своими руками можно при наличии только нагревателя и вентилятора . По этой причине они используют бытовой фен, однако нужно понимать, что даже мощный аппарат не сможет добиться плавления олова.Поднять температуру поможет снизить оборотов мотора и уменьшение калибра отверстия. Однако в первом варианте спираль перекалится, а затем отключится либо оборвется.Во втором случае система возражается, в результате чего может расплавиться.
Особенности паяльных станций
представляет собой простой манипулятор-термофеном, отвечающий за нагревание воздуха. Такие агрегаты применяются для ремонта различной бытовой техники.
Все станции делятся на две группы:
- турбинные, где за подачу воздуха отвечает небольшой крыльчатый электромотор;
- компрессорные, в которых подача воздуха происходит благодаря наличию компрессора.
Первый вариант отличается способностью формирования значительного воздуха, а второй помогает ему через действительно узкие насадки.
В целом принцип работы паяльной станции очень простой. Так, воздух проходит через нагреватель, расположенный в трубке, а затем он нагревается и выходит на деталь через соответствующую насадку.
Естественно, у термовоздушных станций есть несколько недостатков:
- возможность сдуть небольшую деталь;
- неравномерное прогревание поверхности;
- необходимость различных дополнительных насадок.
Самостоятельное создание станции
Такую конструкцию можно выполнить своими руками. Для этих целей подойдет фен и спираль, представляющая собой нагревательный элемент. В качестве нагнетателя выступит любой небольшой вентилятор. Например, это может быть кулер от блока питания. Его благодать на ручке термофена. Сюда же подсоединяется трубка для нагревания воздуха. Сам кулер с одной стороны плотно закрывают, а с другой – подготавливают небольшое отверстие.
Сборка нагревателя может вызвать нагрузку, потому что работа выполняется очень аккуратно .
- Проволоку из них накручивают на основе, причем витки должны находиться на небольшом расстоянии.
- Для создания основания требуется материал с низкой теплопроводностью и повышенной устойчивостью к значительным температурам. Для этой цели можно взять слюдяные пластины, которые встроены в старые бытовые фенах. Также это может быть галогенная лампа, использующаяся в прожекторе.
- 5–7 см основания должны оставаться свободными. Это место обматывают жаропрочной тканью.
- Затем подготавливаютло из керамики либо фарфора. Здесь нужно закрепить термоизоляционный материал, что повысит КПД готовой конструкции.
- Все элементы нужно собрать так, чтобы воздух попадал в трубку.
Готовое изделие внешне будет напоминать пистолет . Чтобы им было удобно выполнять работу, фиксация различных держателей или насадок.
Из задней части такой станции выходят 4 провода, которые рекомендуется заизолировать.Также стоит позаботиться о наличии пары реостатов, благодаря удастся отрегулировать мощность воздушного потока и нагревательного элемента. Затем останется установить выключатель и подготовить выход для розетки.
Сделать паяльный фен для выполнения различных работ своими руками очень просто. Для этих целей можно использовать любым старым паяльником либо феном. Главное – выполнить сборку всех компонентов, чтобы устройство не перегревалось и обеспечивало необходимую мощность.
Оцените статью: Поделитесь с друзьями!Паяльный фен: назначение, устройство, уровень выбора
Работа электрических электрических приборов происходит на основе электронных плат и блоков, объединенных в функциональные схемы. Для получения надежного соединения радиодеталей и других компонентов схемного пайка. При которой в соответствии с п.3.1 ГОСТ Р ИСО 857-2-2009 осуществляется нагревание как спаиваемых деталей, так и припоя. Одним из популярных приспособлений для таких операций, на сегодня, является паяльный фен.
Назначение и устройство
Паяльный фен для назначения выводов элементов, запаянных в электронной плате и впаиваемых в нее бесконтактным методом. Наиболее часто такие устройства применяются для работы с деталями, имеющими большое количество выводов, мелкими радиоэлементами или в местах, где доступ к классическим паяльником невозможен по техническим или конструктивным причинам. Наиболее распространенной сферой применения являются элементы SMD, микросхемы и прочее слаботочное оборудование, которое может вызвать повреждение чувствительных компонентов, либо невозможно из-за их габаритов.
Термофен является одним из составляющих компонентов паяльной станции, применяемым для разогрева припоя и плат. Помимо этого их используют для удаления лакового покрытия с ножек деталей, жил проводов горячим воздухом. Бесконтактный метод работы термофена основан на подаче разогретого потока в нужную точку, что обеспечивается конструктивными особенностями устройства.
В связи с узкой направленностью сферы применения паяльные фены используются для пайки легкоплавких припоев.Помимо этого их применяют для удаления лакового покрытия с ножек деталей, жилов горячим воздухом. Бесконтактный метод работы термофена основан на подаче разогретого потока в нужную точку, что обеспечивается конструктивными особенностями устройства.
Рис. 1. Устройство паяльного фенаКонструктивно паяльный фен из таких же основных частей, что и классические модели, применяемые для решений бытовых и строительных задач. Устройство термофена представлено на рисунке:
- Корпус – выполняется из термоустойчивых материалов, в некоторых моделях допускаются теплопроводящие.Основная задача корпуса – защита оператора от взаимодействия с нагревательными элементами и системой подачи воздуха.
- Рукоятка – используется для того, чтобы держать паяльный фен, выполняется из термоустойчивых веществ с пониженными коэффициентами теплопроводности (эбонит, фарфор, керамика, полимер и прочие). От системы передачи и передачи воздуха рукоятка отделяется термоизоляцией.
- Нагревательный элемент – предназначенный для преобразования электрической энергии в тепловую.Наиболее простой и доступный вариант – спираль из нихрома.
- Система подачи воздуха – выполняется трубками, подводящим нагретый воздух к соплу, вентилятором или компрессором для нагнетания потока. Наиболее простой вариант установки крыльчатки – в торце паяльного фена.
- Сопло – представляет собой трубку конической формы переходящей из большего диаметра в меньший, круглого или плоского сечения. Чаще всего, изготовлено из стали, как доступного и тугоплавкого металла.
- Блок управления – представлен электронной платой и кнопками включения / отключения или запуска других функций.
Некоторые модели дополнительно оснащены индикаторами, регуляторами системы управления и другими вспомогательными функциями. Для удобства использования также устанавливаться уловители дыма, пинцеты и демонтажные пистолеты и т.д.
Характеристики
Современный рынок предлагает широкий выбор возможностей термофенов.Поэтому при выборе паяльного фена необходимо руководствоваться техническими характеристиками модели модели.
Самые важные характеристики для паяльного фена следует:
- Пределы рабочих температур – любой паяльный фен способен выдавать на выходе воздушный поток с определенным температурным. Минимальным является + 50ºС, максимальным около 800 ºС.
- Мощность паяльного фена – представляет электрическую нагрузку, потребляемую из сети.Физически определяет количество тепла, выделяемого нагревательным элементом за единицу времени. Чем выше мощность паяльного фена, тем быстрее нагрев. Данный параметр рассматривается в пределах от 40 до 750 Вт.
- Тип нагревательного элемента – для подогрева воздушного потока в паяльный фен может устанавливаться наиболее дешевый вариант – нихромовая спираль. Для более дорогих моделей используется керамические элементы или индукционный нагреватель.
- Производительность – определяет количество воздуха, выдуваемого паяльным за единицу времени.Чем больше воздуха будет проходить через сопло, тем эффективнее работа фена. Но и мощность компрессора также пропорционально увеличивается.
- Форма сопла – определить площадь обработки воздушным потоком, его форму и интенсивность воздействия. На практике паяльные фены часто комплектуются сменными насадками с соплом разного диаметра и расширяет их функции.
Индикатор и регулятор температуры – позволяет отслеживать статус паяльного феномена.А при необходимости, корректировать этот показатель в соответствии с потребностью обрабатывать конкретную деталь.
Критерии выбора
, чтобы подобрать наиболее подходящий для вас вариант паяльного фена необходимо разобраться с задачами, которые вы планируете решать с помощью его. Одним из важнейших критериев является температура плавления припоя, который используется для крепления радиодеталей на плате.
Так все припои можно условно разделить на легкоплавкие или мягки с температурным плавлением от 145 до 400 ° С и тугоплавкие или твердые с температурой более 400 ° С.Соответственно, если вы будете паять легкоплавкие свинцово-оловянные припои, понадобится паяльный фен с диапазоном рабочих температур от 100 до 300 ° С. Если вы хотите получить универсальное устройство, то лучше подобрать модель с верхним пределом в 500-800 ° С. Также оцените шаг регулировки температуры, так как это напрямую повлияет на удобство получения нужного варианта.
По форме и размеру сопла определите площадь для пайки. Таким образом тонкие круглые отверстия обеспечивают точечное воздействие паяльным феном на каждую ножку, квадратную форму отлично справляются сразу со всеми выводами микросхемы, или контроллера.
В зависимости от паяемых деталей выбирается и величина мощности паяльного фена. Так, для работы с компьютерными платами необходимо выбирать модели от 100 Вт и выше. Для особо мощных элементов применяются промышленные термовоздушные фены мощностью до 1,7 кВт.
Обзор ТОП 7 популярных моделей
Сегодня на рынке предложен достаточно широкий выбор паяльного оборудования, поэтому в данной статье мы рассмотрим наиболее популярные модели. В качестве соискателей на роль приводимых паяльных станций, часто приводящей приводящей себя термофен, приводим как зарубежные, так и отечественные устройства.
Рис. 3. Паяльный фен LUKEY-8681. LUKEY-868 – популярная модель от китайского производителя обладает мощностью в 750 Вт и способна регулировать температуру в пределах от 100 до 480 ° С. Комплектуется дисплеем и панелью управления, позволяющим регулировать рабочие характеристики. Дополнительно оснащен классическим паяльником и раздельными подставками для фена и жала. К преимуществам такого паяльного фена следует отнести:
- Относительно небольшой вес – всего 1 кг, в сравнении с другими аналогами;
- Не требует времени на разогрев;
- Комплектуется 3 сменными соплами.
2. Weller WHA 900 Set – относится к профессиональным паяльным агрегатам германского производства, оснащенным турбиной для нагнетания воздушного потока. Обладает мощностью в 700 Вт и способен выдавать рабочую температуру в диапазоне от 50 до 550 ° С, производительность модели составляет 50 л / мин. К преимуществам такого паяльного фена относится:
- Высокая точность настройки рабочих параметров;
- Большой выбор сменных насадок;
- Обладает ножным выключателем, простой упрощающий процесс пайки.
3. ЗУБР 55350 – паяльная станция с феноменальным производством, предназначенная для реализации любых задач в пределах температур от 100 до 500 ° С. Мощность устройства составляет 650 Вт, а производительность воздушного потока достигает 120л / мин. Цифровая регулировка с панели управления отображается на электронном дисплее, что позволяет наглядно контролировать весь процесс. Паяльный фен Зубр отличается преимуществами:
- Высокая чувствительность регулировки – температуру можно выставить с до 1 ° С.
- Фен отличается керамическим нагревательным элементом, достигающим нужной температуры за считанные секунды.
- Обладает антистатической защиты для повреждений радиоэлементов.
4. Quick 857DW – паяльная станция от китайского производителя, номинальная мощность устройства составляет 580 Вт, температурный диапазон в пределах от 100 до 450 ° С. Паяльный фенотип выдавать воздушный поток в 100л / мин.Питание модели осуществляется от бытовой сети 230 В. Вес изделия составляет целых 2,4кг, что в некоторой мере услож его транспортировку.
К преимуществам такого паяльного фена следует отнести:
- Четыре насадки для расширения функционала устройства;
- Оснащен защитой от накопления статического заряда;
- Удобная подстройка температурного режима.

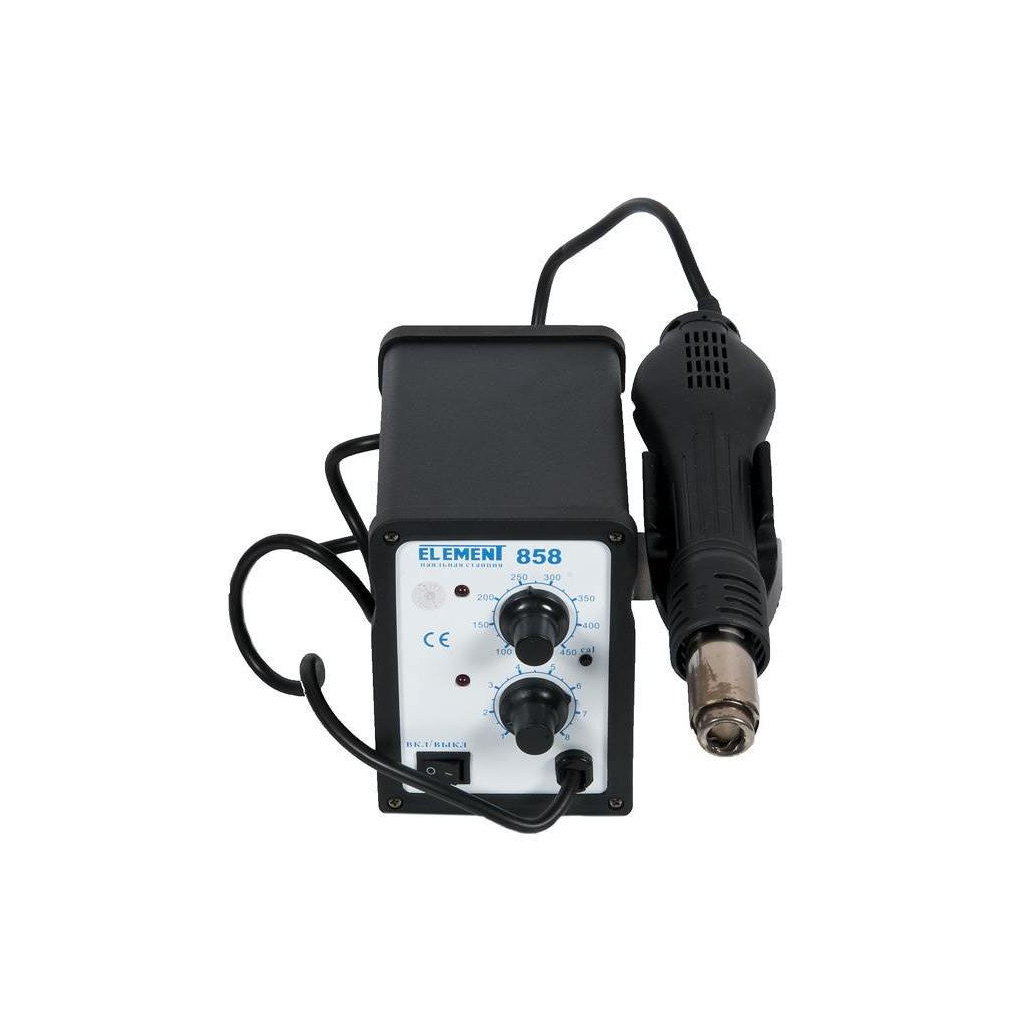

5. ELEMENT 858 – представляет собой одну из самых доступных по цене и простых в работе паяльных станций с феном.Для управления комплектуется двумя ручками-регуляторами, позволяющими контролировать температурный диапазон в пределах от 100 до 450 ° С. Нагнетание воздушного потока осуществляется турбиной, доступная мощность составляет 650 Вт. Производительность паяльного фена достигает 120л / мин, но для достижения номинальной температуры необходимо подождать несколько секунд.
К преимуществам следует отнести:
- Оптимальное сочетание цены и качества для начинающих радиолюбителей;
- Простая и понятная регулировка;
- Хороший воздушный поток.
6. МЕГЕОН 00686 – отечественная модель паяльная станция с паяльным феноменом, характеризующаяся средним расходом электроэнергии на нагрев в 500 Вт. Максимальная температура может достигать 500 ° С. Вес модели составляет 2,5кг, питается от сети 230 В. К преимуществам модели относится цифровой дисплей и возможность регулировки, как тепловых параметров, так и скорости воздушного потока.
Рис. 9. Термовоздушная паяльная станция с феном-карандашом METCAL HCT2-2007. METCAL HCT2-200 – паяльная станция, предназначенная для тонкой пайки, оснащается шестью насадками для фена. Потребляет из сети мощность 200 Вт, работает в температурном диапазоне от 100 до 450 ° С. Вес устройства составляет 2,2 кг.
Список использованной литературы
- Гуревич Г.И. «Как паять» 1964
- В.Е. Хряпин «Справочник паяльщика» 1974
- Лоцманов С.Н. «Руководство по пайке металлов» 1960
- И.Е. Петрунин «Справочник по пайке» 2003
конструкция, особенности, как собрать самому
Долгое время любители радиоэлектроники были вынуждены пользоваться стандартным паяльником с медным жалом для пайки элементов.Со временем размеры микросхем и их составляющих уменьшались и использование такого инструмента как паяльник стало затруднительно. На смену ему пришел паяльный фен, или как его еще называют, фен для пайки.
Паяльный фенЭтот инструмент стал незаменимым помощником в использовании в быту для различных работ. В магазинах представлен большой выбор паяльных фенов разных конфигураций. Некоторые из них очень высока, некоторые люди предпочитают собрать этот полезный инструмент самостоятельно.Сделать это не требует больших усилий и знаний.
Принцип действия термофена
Паяльный фен во многом похож на строительный, но обладает меньшей мощностью, компактными размерами и насадками. Работает он следующим образом: после кнопки включения, начинает работать нагреватель и вентилятор. Вентилятор захватывает воздух и через небольшое отверстие нагретый воздух к месту, которое необходимо расплавить. Может быть установлена требуемая температура плавления, можно присоединять или отсоединять элементы микросхем и прочее.
Особенности фенов для пайки
Фен для пайки в работе с легкоплавкими сплавами и металлами. Кроме того, его часто применяют для удаления лакокрасочных покрытий с поверхности старых деталей и при их нагревании. Температура воздуха, выходящего из сопла фена достигает 800 ° С. Регулируется она с помощью специального реле, но кроме этого, температура зависит от используемого напряжения, вентилятора и до сообщения предмета.
Работа паяльным феном
Насадка изготавливается из термостойких материалов и имеет определенную конструкцию, удобную для использования в одной руке, если это не стационарный паяльный фен.
Конструкция термофена
Основные части, из которых входят фен для пайки, схожи с элементами других нагревательных приборов:
- Рукоятка. Она сделана из жаропрочных материалов расчета, что выдерживает высокую температуру. Например эбонит, керамика, фарфор. Кроме того, рукоятку можно обмотать жаропрочной тканью, что также снизит температуру поверхности.
- Корпус. К нему предъявляются такие же требования как к рукоятке.
- Насадки. Чаще всего это стальная трубка с небольшим диаметром отверстия.Использование других металлов не рекомендуется из-за увеличения долговечности или большей цены.
- Нагревательный элемент. Используется нихромовая проволока небольшого радиуса, которая хорошо держит форму при нагреве.
- Вентилятор. Устанавливается на обратной стороне паяльного фена и подает воздух к нагревательному элементу. Он обязан быть маленьким, для удобного использования инструмента.
- Устройство паяльного фена
- Насадки для термофена
Основные характеристики фена для пайки
Есть несколько параметров, на которые стоит обратить внимание, выбирая для фен пайки – это мощность и мощность.
Для успешной пайки компьютерных микросхем и радиодеталей дома, мощность должна быть минимум 100 Ватт, но лучше больше.
Пусть полученная температура будет выше необходимой, ее можно отрегулировать с помощью реле. В промышленных паяльных фенах мощность достигает 1,7 кВатт и больше.
Рекомендуемый диапазон напряжения 24-36 Вольт. Меньшие значения не позволят получить требуемой мощности, а большие могут быть опасны. Кроме того, напряжение будет зависеть от сопротивления в проволоке нагревателя. Рекомендуется использовать нихромовую проволоку сопротивлением 6 Ом для напряжения 24 Вольта.
Собираем воздушный паяльник из обычного
Из простого паяльника легко собрать термофен своими руками. Возникает вопрос, а зачем мы модернизируем паяльник? Ответ прост: часто бывают ситуации, в которых нет возможности расплавить припой обычным жалом.
Конструкция такого прибора проста и собрать каждый.Для изготовления потребуется обычный пальник с деревянной ручкой и стандартной мощностью 40 Ватт. Для подачи воздуха необходим источник сжатого воздуха, Для этого подойдет компрессор для аквариума.
Необходимо извлечь жало, а нагревательный элемент оставить без изменений. В стенке делаем отверстие и выводим через него провод питания. К заднему торцу паяльника приклеиваем втулку, в которой будет крепиться трубка, соединенный с помощью приклеенного воздуха. Герметизируем места, где проходят провода.
В металлической части прибора требуется фольгой закрыть отверстия, затем обмотать медной проволокой – это усилитель теплоемкости. На смену жалу нужно установить стальную трубку такого же диаметра, чтобы она держалась во время работы. Такой инструмент обычно позволяет нагревать поверхность до 300 ° С.
Принцип работы паяльного фена, сделанного своими руками, следующий
Воздух попадает к нагревательному элементу, теплоемкость которого увеличена с помощью обматывания трубки фольгой и медной проволокой.Далее нагретый воздух поступает в стальную трубку, установленную вместо жала, и через отверстие в ней направляется уже к статусной трубке.
К минусам такого прибора можно отнести то, что нет возможности регулировать температуру и она недостаточно высока для некоторых металлов. Увеличить ее можно за счет изменений обдува. Этот инструмент, собранный собственноручно, позволит работать с некоторыми радиосхемами, но не сможет заменить профессиональное оборудование, например паяльную станцию.
Мини паяльная станция с широкими возможностями
Такую станцию можно сделать например из пластиковой банки из-под лекарств. Такое устройство очень компактное. Состоит из трубки с установленной внутри спиралью (найти такую можно в старых конденсаторах) и вентилятор.
Рукоятка для станции не требуется, а блок питания на контроллере позволяет регулировать температуру.
Такой инструмент, собранный самостоятельно сопоставим по качеству работы с оригинальным магазинным применением.
Как правильно собрать термофен своими руками
Прежде чем начать собирать самодельный паяльный фен, нужно сделать спираль нагревательного элемента. Используется проволока с сечением от 4 до 7 мм с натяжкой, на которую накручивают нихромовую спираль (иногда из фехраля). Требуемое сечение должно быть 0,5-0,6 мм. Спираль следует наматывать на трубчатое основание аккуратными одинаковыми витками. Важно проследить, чтобы витки не соприкасались. Сверху от нее накладывается слой асбеста или стекловолокна, который следует скрепить при помощи термоустойчивого клея.Торцы и места вывода спиралей стоит также покрыть слоем клея.
Схема сборки термофена
Затем на слой клея устанавливается трубка для изоляции нового жара от спирали. Делается она из устойчивых к высоким высокимм материалов, например керамики. Торцы и места вывода спиралей стоит также покрыть термостойкого клея
Выходы спирали требуется вывести наружу и с помощью винтов на креплении соединить с приводом питания. Важно, чтобы он имел теплостойкую изоляцию.Провод необходимо провести через пусковой включатель и реостат. Это даст возможность регулировать напряжение.
На другой стороне паяльного фена вентилятор или другой элемент подачи воздуха к нагревателю. Если нет возможности установить на корпусе фена, то можно с помощью втулки подвести трубку, по которой будет подаваться воздух. Провода от вентилятора также подводят к выключателю.
Затем к корпусу крепится сопло.Рекомендуется предусмотреть конструкцию, позволяющую заменить сопло на другой разный диаметр.
Необходимый инструмент
Для того, чтобы сделать фен для пайки своими руками потребуются следующие инструменты:
- лобзик;
- пассатижи;
- ножовка;
- электродрель;
- линейка;
- штангенциркуль;
- кисть для клея;
- тиски;
- измерительные электроприборы;
- паяльник;
- отвертки.
С этим минимальным списком инструментов можно сделать простой паяльный фен самостоятельно.
Конструкция самодельного фена для пайки микросхем
состоит из тех же частей, что и указывалось выше. Отдельного внимания заслуживает корпус, поэтому ниже будет подробно изложено как сделать корпус фена для пайки.
Паяльный фен своими руками
При изготовлении применяются:
- Материалы с хорошими термоизоляционными свойствами.
- Хорошая изоляция месторасположение.
В первом случае возникают трудности с их получением и изготовлением корпуса необходимых размеров. Кроме этого некоторые материалы стоят немалых денег.
Хорошо подойдет в роли корпуса ненужный фен. Место, к которому будет прилегать сопло, необходимо сделать из термостойких веществ, выдерживающую температуру. Кроме того, необходимо сконструировать корпус таким образом, чтобы нагрев не передавался в другие места и ручку паяльного человека было комфортно без использования перчаток и жаростойких рукавиц.
Сопло фена обязательно надо сделать металлическим, например стальным, т. к. оно возможно будет соприкасаться с указанными поверхностями.
Следует грамотно выбрать место для переключателей и регуляторов, для удобного применения их во время работы. Их можно использовать от старых бытовых приборов.
Сделанный своими руками термофен станет хорошим помощником в быту и облегчит выполнение многих задач и сэкономит деньги. Затраты на его сборку несоизмеримо меньше, чем покупка нового паяльного фена в магазине.
| |||||
Паяльная станция YIHUA 8858 (термофен ручной)
Описание товара Паяльная станция YIHUA 8858 (термофен ручной)Отличный переносной инструмент для радиоэлектронщика, в дополнение к паяльнику: портативный ручной фен – паяльная станция YIHUA 8858. Его компактность позволяет без проблем брать его с собой на выезд, работать за пределами мастерской, на стройке, в гараже. По сути, это ручка – нагнетатель воздушного потока, с держателем, который кладется во время перерывов в работе и маленьким блоком управления. Но есть одна важная деталь, отличающая его от обычного строительного фена, – плавный выбор нужного значения температуры, регулятор интегрирован в управляющий блок.
Технические характеристики паяльной станции YIHUA 8858:- Температура: 100 ° С – 480 ° С;
- Рабочее напряжение: 110 В / 220 В;
- Потребляемая мощность: 650 Вт;
- Максимальный расход воздуха: 120 л / мин;
- Двигатель: турбина;
- Диаметр сопла: 2.15 см;
- Сопротивление нагревателя: 74 Ом;
- Размер: 12,5х5,2х3,2 см;
- Вес: 826 г;
Возможность работать с широким спектром припоев и флюсов паяльных, которые активируют при разной температуре, обеспечивают диапазон регулируемых температур, составляющий 100-480 ° С, и производительность по воздуху – до 120 л / мин.
Высокая мощность расширяет сферу применения паяльной станции не только при демонтаже электронных компонентов и радиодеталей с печатных плат, расплавление шариков BGA и др., но и разогрев термоусадочной трубки, пайку изделий из пластмассы, разогрев металлических поверхностей, перед нанесением термоклея из клеевого пистолета и т.д.
Текущие значения температуры, а также выставляемые значения на небольшом дисплее с яркими разрядами. Настройка производится при помощи кнопок на корпусе.
В отличие от станции с мембранным шумным насосом, фен YIHUA 8858 оборудован встроенной турбиной. А значит нет неудобного шланга, который может порваться, получить повреждение, порезы от падения ручных инструментов: радиотехнического пинцета, кусачек, отвертки или бокорезов.
Переносная термовоздушная станция YIHUA 8858 имеет автоматическую систему охлаждения, которая предохраняет нагревательный элемент от перегрева. Нагрев воздуха производит металлическую спираль, доставляя в локальную зону горячий воздух, параметры которого: давление на единицу площади, выбор одной из насадок для фена, входящие в комплект поставки.
